Reoveepumpla liitumine elektrivõrguga

Tööprojekt

Aadress: 17 Keila-Haapsalu tee, Rummu alevik, Lääne-Harju vald,

Harju maakond

Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti 2, 10138, Tallinn

Tel 715 4230, e-post: [email protected]

Projekteerija: Karmo Lillepõld

Vastutav spetsialist: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 2/11

SISUKORD 1. ASUKOHT ..................................................................................................................................... 3 2. SELETUSKIRI ................................................................................................................................. 4

2.1. Üldosa .................................................................................................................................. 4 2.2. Projektlahendus .................................................................................................................. 5

2.2.1. 0,4 kV maakaabelliini paigaldus ................................................................................... 5 2.2.2. 0,4 kV jaotus-, liitumis- ja mõõtekilbi paigaldus ........................................................... 7

2.3. Kaitse ja maandamine ......................................................................................................... 7 2.4. Pinnasekatete taastamine ................................................................................................... 8 2.5. Märgiste paigaldus .............................................................................................................. 8 2.6. Käit....................................................................................................................................... 8

3. TÖÖKIRJELDUSED ........................................................................................................................ 9 3.1. Ehitusplatsi ettevalmistus ................................................................................................... 9 3.2. Ohutuse tagamine ja liikluskorraldus .................................................................................. 9 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ......................................................... 9 3.4. Töötervishoid ja tööohutusnõuded ..................................................................................10 3.5. Ehitustööde dokumenteerimine ja järelevalve .................................................................10 3.6. Tööde kvaliteedinõuded ...................................................................................................10

4. TABELID .....................................................................................................................................11 4.1. Tabel 4.1 – Materjalide spetsifikatsioon ...........................................................................11 4.2. Tabel 4.2 – Tööde mahud ..................................................................................................11 JOONISED Joonis EL-4-01 – Asendiplaan. Joonis EL-4-02 – Katendite taastamise asendiplaan. Joonis EL-7-01 – Elektriskeem. Joonis EL-6-01 – Liitumiskilbi paigaldamine. LISAD Lisa 1 – Elektrilevi OÜ lähteülesanne, kohaliku omavalitsuse ja teiste organisatsioonide projekteerimistingimused. Lisa 2 – Kooskõlastuste koondtabel. Lisa 3 – Kooskõlastuste ärakirjad.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 3/11

1. ASUKOHT

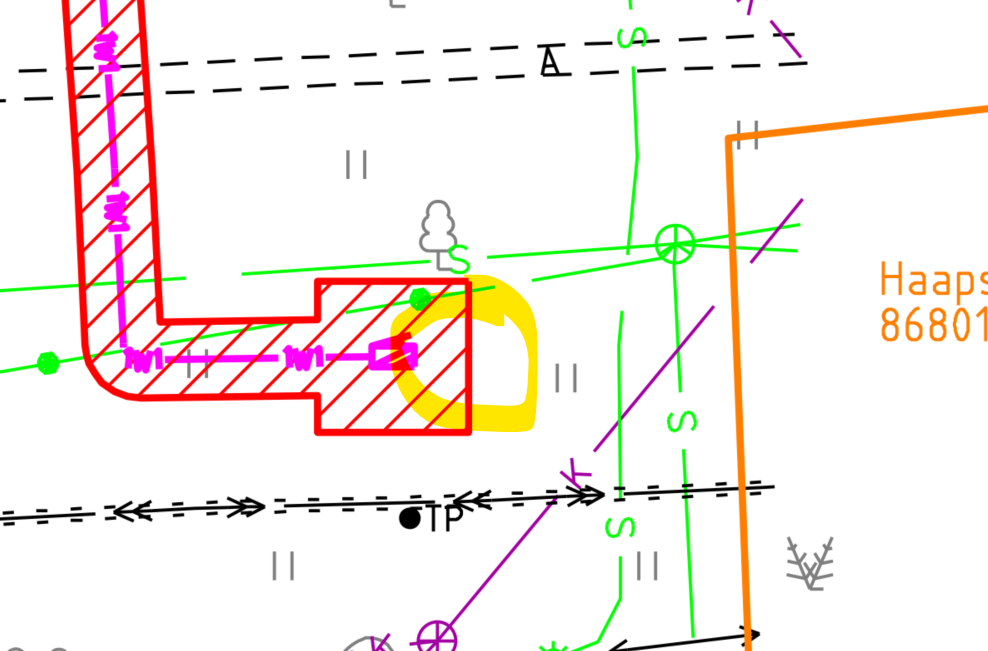

Joonis 1.1. Tööde piirkond

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 4/11

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Reoveepumpla liitumine elektrivõrguga 17 Keila-Haapsalu teel Rummu alevikus Lääne-Harju vallas Harju maakonnas.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne, vallavalitsuse ja teiste asjast huvitatud organisatsioonide projekteerimistingimused (vt Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ja Enefit Connect OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid.

3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest. 5. EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest 6. EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. 7. EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52 Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja

paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54 Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja

paigaldamine. Maandamine ja kaitsejuhid. 10. EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega

üle 1,5 kV. Osa 1: Vahelduvpinge. 11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (vt Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (vt Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 5/11

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

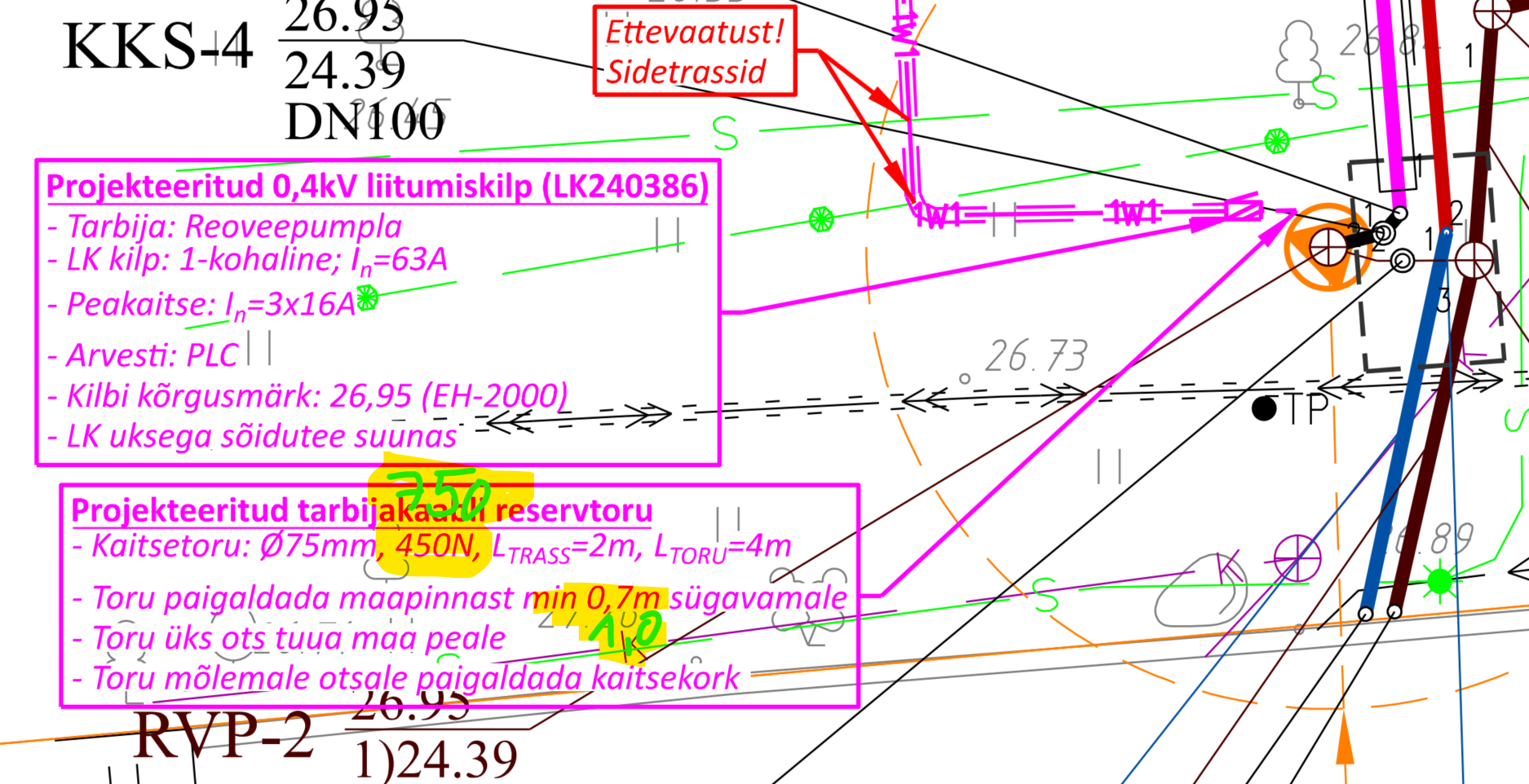

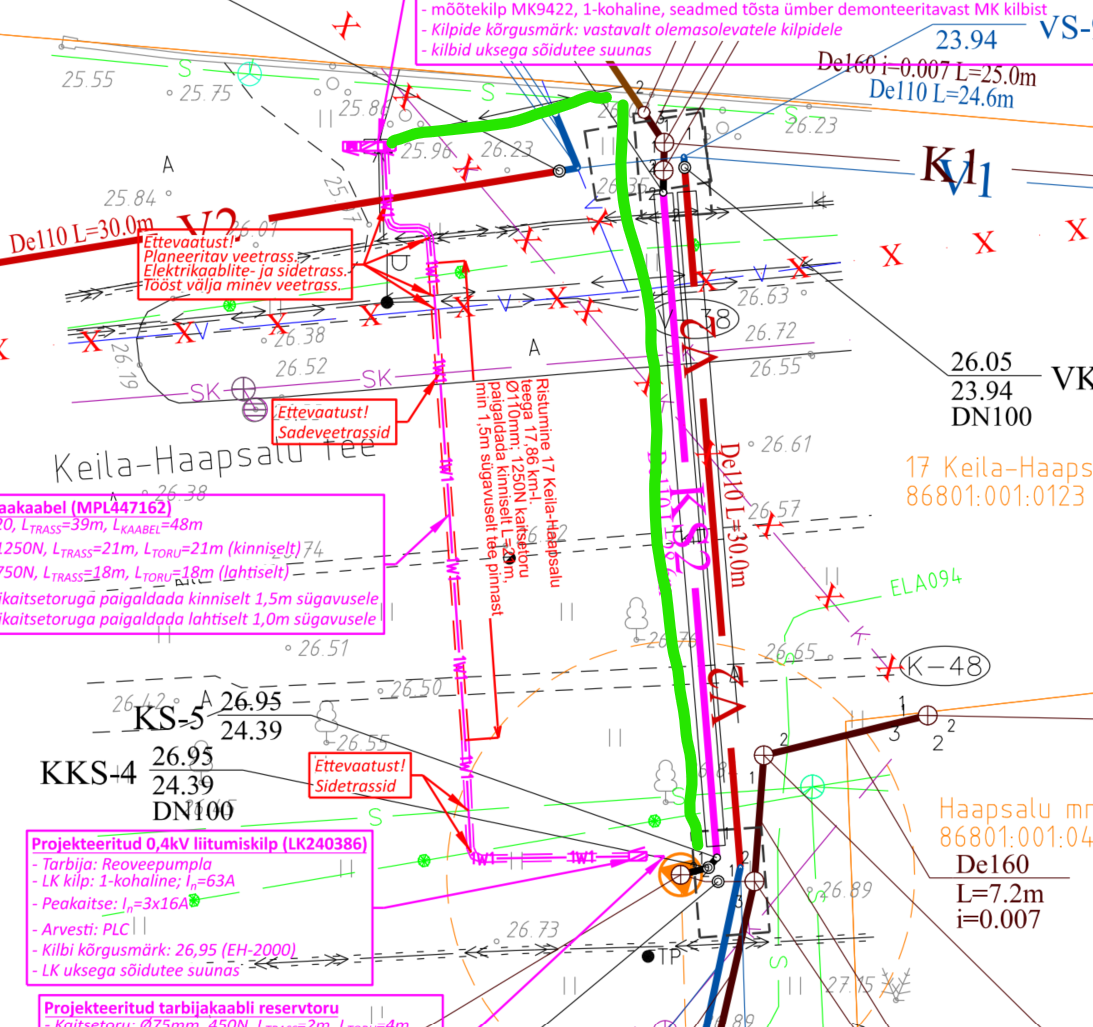

Seadmete parameetrid on antud asendiplaanil (vt Joonis EL-4-01) ja elektriskeemil (vt Joonis EL-7- 01). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

 Geodeetiline alusplaan – Geoalus OÜ; töö nr 26-G067, 09.03.26 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Projekteeritud 0,4kV maakaabli MPL447162 kulgemine looduses on esitatud asendiplaanil (vt Joonis EL-4-01). Kaabel asub 17 Keila-Haapsalu tee maal 17,85 - 17,86 km-l. Ristumine 17 Keila- Haapsalu tee-ga 17,86 km-l. Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (vt Joonis EL-7-01). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (vt Tabel 4.1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (vt Tabel 4.2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaabel/kaitsetoru koos kaabliga paigaldada liivapadja sisse.

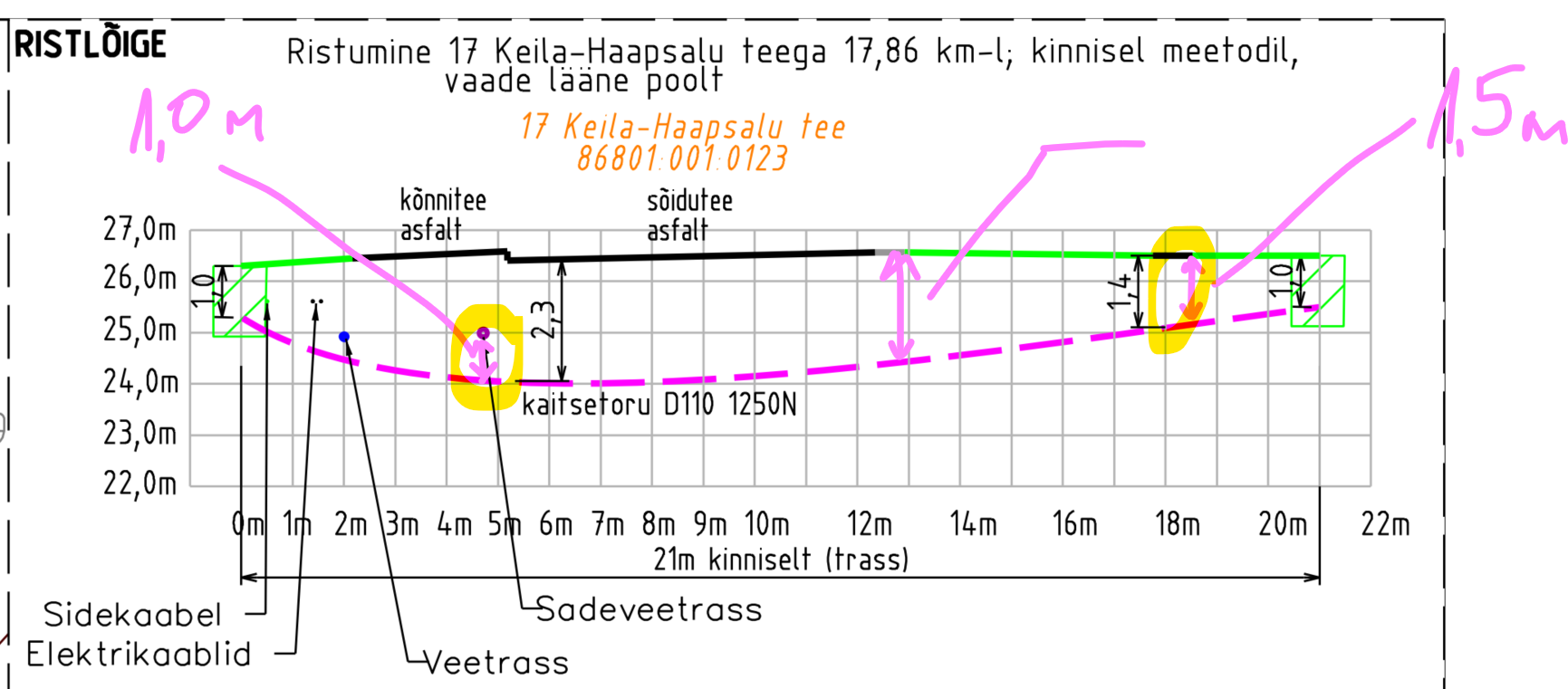

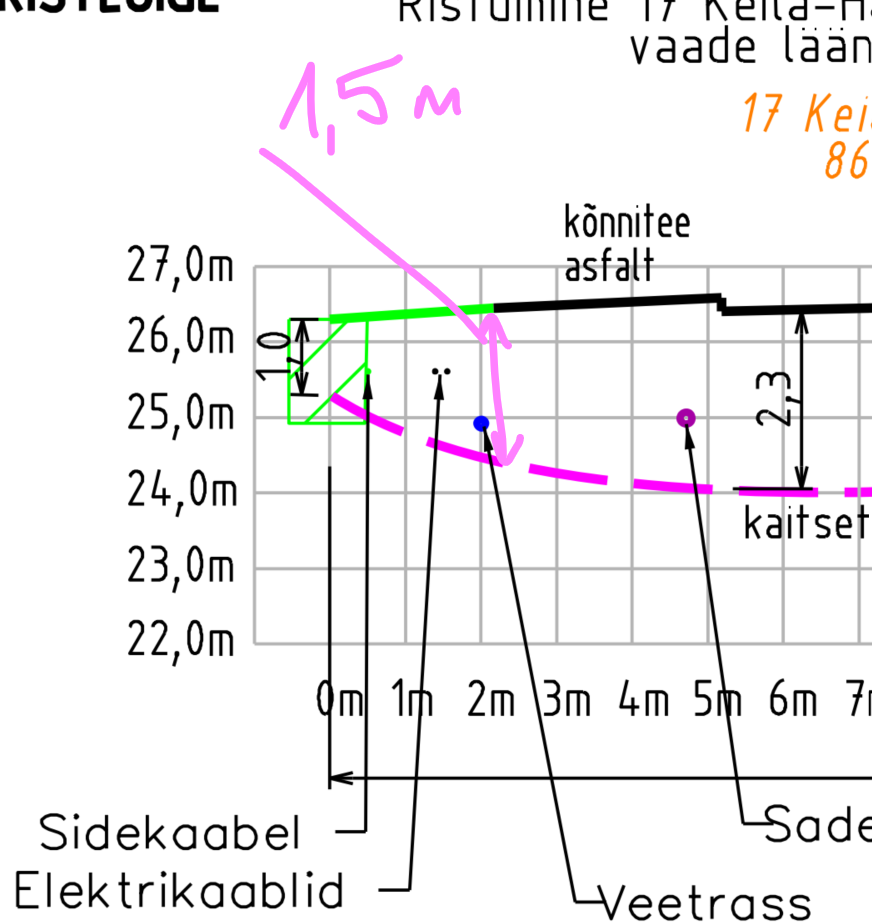

1) Paigaldada kaabel lahtisel meetodil 750 N kaitsetorus min 1,0 m sügavusele maapinnast. 2) Paigaldada kaabel tee (sõidu-, kergliiklus- ja kõnnitee) alla kinnisel meetodil 1250 N

kaitsetorus min 1,5 m sügavusele tee pinnast.

Kaablist/kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 6/11

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugustest (vt Tabel 2.2.1.1) ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (vt Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa- aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (vt Joonis EL-4-02) ettenähtud kujule.

Tabel 2.2.1.1. 0,4 kV maakaabli ja tehnorajatise vahelised väiksemad lubatavad vahekaugused

(kujad) [m]

Tehnorajatise nimetus Rõhtvahekaugus rööpkulgemisel Püstvahekaugused ristumisel

I II I II

Vee ja kanalisatsiooni toru

-kaabel torus

1/0,5PP

1)

0,25PP

1)

1

0,5

0,25PP

9)

0,3

0,2

Gaasitoru

-kaabel torus

1/0,5PP

1)

0,25PP

1)

1

0,5

0,2PP

9)

0,3

0,1PP

3)

Kaugküttetorustiku kanali või

torukatte välispind

-kaabel torus

2

2/0,5PP

6)

0,5

0,25PP

4)

Määratakse

projektiga

Elektrikaabel

-paigaldatav kaabel torus

0,1

0,07PP

2)

0,2...0,3

0,25)

0PP

7)8)

0,1/0,5PP

10)

0,1

0,2

0PP

7)

Sidekaabel või -kanalisatsioon

-paigaldatav kaabel torus

0,5

0,1PP

5)

0,25...0,5

0,2PP

5)

0PP

7)8)

0,5

0,15PP

11)

0,2

0PP

7)

P

1) PKitsas kohas erikooskõlastuse kohaselt.

P

2) PKehtestatakse käesoleva standardiga eeldusel, et mõlemad kaablid on torus (vt joon. EE2.4-10).

P

3) P E-gaasitorude puhul, kui kaabel paikneb torust allpool. Nimipingel 20 kV pole lubatav.

P

4) P innase temperatuur soojatorust 2 m kauguseni ei tohi sel juhul tõusta suvel üle 10°C ja talvel üle 15°C ümbritseva

pinnase suhtes.

P

5) PKaabel kaitstud tugeva või keskmise kaitseastmega või eraldatud betoonvaheseinaga. Alus: Tehnilised nõuded

sideliinide ristumisel elektriliinidega. Juhendi projekt.

P

6) PKaitsetsooni välispiir, soovitav väikseim vahekaugus kitsastes tingimustes.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 7/11

P

7) PMõlemad kaablid kaitstud (torus või kanalis).

P

8) PVähimad rõhtkaugused lähenemisel.

P

9) PKaablit kaitsev toru peab ulatuma ristuvast rajatisest ±2 m kummalegi poole.

P

10) PRistumisel keskpinge- või kõrgepingekaabliga.

P

11) PKaablid p.o. 1 m pikkuselt kummalegi poole olema eraldatud betoonplaatide või A-tugevusklassi torudega;

sidekaabel peab paiknema kõrgemal.

I veerg sisaldab kooskõlastamis- ja ehituspraktikas seni kehtivaks tunnistatud elektriseadmete ehituseeskirjade norme.

II veerg sisaldab Eesti Projekteerimisnormide EPN 17 eelnõu osa 8 tabelites 8.2–8.4 ja 8.6 toodud norme, mis pole veel üldkohustuslikena kehtestatud, kuid mille täitmist võib (eriti vähendatud kaugusi kitsastes kohtades) projekteerimisel taotleda.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV jaotus-, liitumis- ja mõõtekilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT. AJ Solo F3 olemasolevad kilbid (JK33620, 89360LK, MK9422) demonteerida ja asendada uute kilpidega: - jaotuskilp JK72093 - liitumiskilp LK240385 - mõõtekilp MK9422. Reoveepumpla tarbeks paigaldada uus liitumiskilp LK240386. Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil (vt Joonis EL-4-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (vt Joonis EL-7-01). Kilp paigaldada sokliga pinnasesse (vt Joonis EL-6-01). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida elektriskeemil toodud toote seeriast. Liitumiskilbist paigaldada tarbija elektripaigaldise suunas reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ juhendist J342 - JUHEND TOITE AUTOMAATSET VÄLJALÜLITAMIST TAGAVATE NÕUETE RAKENDAMISEKS MADALPINGE ELEKTRIPAIGALDISTES. KAITSESEADMETE VALIK ning normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS

Liitumiskilbile ehitada potentsiaaliühtlustusega maanduspaigaldis R ≤ 100 Ω (vt Joonis EL-7-01).

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 8/11

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist; RIKKEKAITSENA (kaudpuutekaitse) – tagatakse kaitse kiire rakendumise ja potentsiaaliühtlustuse väljaehitamisega. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5 s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpinge elektripaigaldised osa 4-41: Kaitseviisid, Kaitse elektrilöögi eest” punktis 411.3.2.3 toodud nõuetes. Projekti koostaja poolt on soovituslik, et ehitatav kilbi maanduspaigaldis tagaks kilbi puutepinge väärtuse Utp < 50 V, mis tagaks inimese ohutuse. Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (vt Tabel 4.1).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr 101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (vt Joonis EL-02) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada (homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 9/11

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonidelt. Ehitatav liinitrass, seadme asukoht jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 10/11

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seaduseid ja määruseid.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellijapoolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 11/11

4. TABELID

4.1. Tabel 4.1 – Materjalide spetsifikatsioon

Koostas: Indrek Lillemäe

4.2. Tabel 4.2 – Tööde mahud

Koostas: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-4-01 – Asendiplaan.

Joonis EL-4-02 – Katendite taastamise asendiplaan.

Joonis EL-7-01 – Elektriskeem.

Joonis EL-6-01 – Liitumiskilbi paigaldamine.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ lähteülesanne, kohaliku omavalitsuse ja teiste organisatsioonide

projekteerimistingimused.

Lisa 2 – Kooskõlastuste koondtabel.

Lisa 3 – Kooskõlastuste ärakirjad.

Tallinn

2026

MTR reg. nr. EL10360030-0001 Salve 2A , 11612 Tallinn, Tel 6 701 066

Töö nr: 26-0580

Projekti kood: LC4921

Staadium: tööprojekt

Reoveepumpla liitumine elektrivõrguga

Tööprojekt

Aadress: 17 Keila-Haapsalu tee, Rummu alevik, Lääne-Harju vald,

Harju maakond

Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti 2, 10138, Tallinn

Tel 715 4230, e-post: [email protected]

Projekteerija: Karmo Lillepõld

Vastutav spetsialist: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 2/11

SISUKORD 1. ASUKOHT ..................................................................................................................................... 3 2. SELETUSKIRI ................................................................................................................................. 4

2.1. Üldosa .................................................................................................................................. 4 2.2. Projektlahendus .................................................................................................................. 5

2.2.1. 0,4 kV maakaabelliini paigaldus ................................................................................... 5 2.2.2. 0,4 kV jaotus-, liitumis- ja mõõtekilbi paigaldus ........................................................... 7

2.3. Kaitse ja maandamine ......................................................................................................... 7 2.4. Pinnasekatete taastamine ................................................................................................... 8 2.5. Märgiste paigaldus .............................................................................................................. 8 2.6. Käit....................................................................................................................................... 8

3. TÖÖKIRJELDUSED ........................................................................................................................ 9 3.1. Ehitusplatsi ettevalmistus ................................................................................................... 9 3.2. Ohutuse tagamine ja liikluskorraldus .................................................................................. 9 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ......................................................... 9 3.4. Töötervishoid ja tööohutusnõuded ..................................................................................10 3.5. Ehitustööde dokumenteerimine ja järelevalve .................................................................10 3.6. Tööde kvaliteedinõuded ...................................................................................................10

4. TABELID .....................................................................................................................................11 4.1. Tabel 4.1 – Materjalide spetsifikatsioon ...........................................................................11 4.2. Tabel 4.2 – Tööde mahud ..................................................................................................11 JOONISED Joonis EL-4-01 – Asendiplaan. Joonis EL-4-02 – Katendite taastamise asendiplaan. Joonis EL-7-01 – Elektriskeem. Joonis EL-6-01 – Liitumiskilbi paigaldamine. LISAD Lisa 1 – Elektrilevi OÜ lähteülesanne, kohaliku omavalitsuse ja teiste organisatsioonide projekteerimistingimused. Lisa 2 – Kooskõlastuste koondtabel. Lisa 3 – Kooskõlastuste ärakirjad.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 3/11

1. ASUKOHT

Joonis 1.1. Tööde piirkond

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 4/11

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Reoveepumpla liitumine elektrivõrguga 17 Keila-Haapsalu teel Rummu alevikus Lääne-Harju vallas Harju maakonnas.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne, vallavalitsuse ja teiste asjast huvitatud organisatsioonide projekteerimistingimused (vt Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ja Enefit Connect OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid.

3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest. 5. EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest 6. EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. 7. EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52 Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja

paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54 Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja

paigaldamine. Maandamine ja kaitsejuhid. 10. EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega

üle 1,5 kV. Osa 1: Vahelduvpinge. 11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (vt Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (vt Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 5/11

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

Seadmete parameetrid on antud asendiplaanil (vt Joonis EL-4-01) ja elektriskeemil (vt Joonis EL-7- 01). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

 Geodeetiline alusplaan – Geoalus OÜ; töö nr 26-G067, 09.03.26 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Projekteeritud 0,4kV maakaabli MPL447162 kulgemine looduses on esitatud asendiplaanil (vt Joonis EL-4-01). Kaabel asub 17 Keila-Haapsalu tee maal 17,85 - 17,86 km-l. Ristumine 17 Keila- Haapsalu tee-ga 17,86 km-l. Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (vt Joonis EL-7-01). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (vt Tabel 4.1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (vt Tabel 4.2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaabel/kaitsetoru koos kaabliga paigaldada liivapadja sisse.

1) Paigaldada kaabel lahtisel meetodil 750 N kaitsetorus min 1,0 m sügavusele maapinnast. 2) Paigaldada kaabel tee (sõidu-, kergliiklus- ja kõnnitee) alla kinnisel meetodil 1250 N

kaitsetorus min 1,5 m sügavusele tee pinnast.

Kaablist/kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 6/11

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugustest (vt Tabel 2.2.1.1) ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (vt Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa- aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (vt Joonis EL-4-02) ettenähtud kujule.

Tabel 2.2.1.1. 0,4 kV maakaabli ja tehnorajatise vahelised väiksemad lubatavad vahekaugused

(kujad) [m]

Tehnorajatise nimetus Rõhtvahekaugus rööpkulgemisel Püstvahekaugused ristumisel

I II I II

Vee ja kanalisatsiooni toru

-kaabel torus

1/0,5PP

1)

0,25PP

1)

1

0,5

0,25PP

9)

0,3

0,2

Gaasitoru

-kaabel torus

1/0,5PP

1)

0,25PP

1)

1

0,5

0,2PP

9)

0,3

0,1PP

3)

Kaugküttetorustiku kanali või

torukatte välispind

-kaabel torus

2

2/0,5PP

6)

0,5

0,25PP

4)

Määratakse

projektiga

Elektrikaabel

-paigaldatav kaabel torus

0,1

0,07PP

2)

0,2...0,3

0,25)

0PP

7)8)

0,1/0,5PP

10)

0,1

0,2

0PP

7)

Sidekaabel või -kanalisatsioon

-paigaldatav kaabel torus

0,5

0,1PP

5)

0,25...0,5

0,2PP

5)

0PP

7)8)

0,5

0,15PP

11)

0,2

0PP

7)

P

1) PKitsas kohas erikooskõlastuse kohaselt.

P

2) PKehtestatakse käesoleva standardiga eeldusel, et mõlemad kaablid on torus (vt joon. EE2.4-10).

P

3) P E-gaasitorude puhul, kui kaabel paikneb torust allpool. Nimipingel 20 kV pole lubatav.

P

4) P innase temperatuur soojatorust 2 m kauguseni ei tohi sel juhul tõusta suvel üle 10°C ja talvel üle 15°C ümbritseva

pinnase suhtes.

P

5) PKaabel kaitstud tugeva või keskmise kaitseastmega või eraldatud betoonvaheseinaga. Alus: Tehnilised nõuded

sideliinide ristumisel elektriliinidega. Juhendi projekt.

P

6) PKaitsetsooni välispiir, soovitav väikseim vahekaugus kitsastes tingimustes.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 7/11

P

7) PMõlemad kaablid kaitstud (torus või kanalis).

P

8) PVähimad rõhtkaugused lähenemisel.

P

9) PKaablit kaitsev toru peab ulatuma ristuvast rajatisest ±2 m kummalegi poole.

P

10) PRistumisel keskpinge- või kõrgepingekaabliga.

P

11) PKaablid p.o. 1 m pikkuselt kummalegi poole olema eraldatud betoonplaatide või A-tugevusklassi torudega;

sidekaabel peab paiknema kõrgemal.

I veerg sisaldab kooskõlastamis- ja ehituspraktikas seni kehtivaks tunnistatud elektriseadmete ehituseeskirjade norme.

II veerg sisaldab Eesti Projekteerimisnormide EPN 17 eelnõu osa 8 tabelites 8.2–8.4 ja 8.6 toodud norme, mis pole veel üldkohustuslikena kehtestatud, kuid mille täitmist võib (eriti vähendatud kaugusi kitsastes kohtades) projekteerimisel taotleda.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV jaotus-, liitumis- ja mõõtekilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT. AJ Solo F3 olemasolevad kilbid (JK33620, 89360LK, MK9422) demonteerida ja asendada uute kilpidega: - jaotuskilp JK72093 - liitumiskilp LK240385 - mõõtekilp MK9422. Reoveepumpla tarbeks paigaldada uus liitumiskilp LK240386. Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil (vt Joonis EL-4-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (vt Joonis EL-7-01). Kilp paigaldada sokliga pinnasesse (vt Joonis EL-6-01). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida elektriskeemil toodud toote seeriast. Liitumiskilbist paigaldada tarbija elektripaigaldise suunas reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ juhendist J342 - JUHEND TOITE AUTOMAATSET VÄLJALÜLITAMIST TAGAVATE NÕUETE RAKENDAMISEKS MADALPINGE ELEKTRIPAIGALDISTES. KAITSESEADMETE VALIK ning normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS

Liitumiskilbile ehitada potentsiaaliühtlustusega maanduspaigaldis R ≤ 100 Ω (vt Joonis EL-7-01).

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 8/11

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist; RIKKEKAITSENA (kaudpuutekaitse) – tagatakse kaitse kiire rakendumise ja potentsiaaliühtlustuse väljaehitamisega. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5 s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpinge elektripaigaldised osa 4-41: Kaitseviisid, Kaitse elektrilöögi eest” punktis 411.3.2.3 toodud nõuetes. Projekti koostaja poolt on soovituslik, et ehitatav kilbi maanduspaigaldis tagaks kilbi puutepinge väärtuse Utp < 50 V, mis tagaks inimese ohutuse. Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (vt Tabel 4.1).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr 101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (vt Joonis EL-02) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada (homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 9/11

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonidelt. Ehitatav liinitrass, seadme asukoht jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 10/11

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seaduseid ja määruseid.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellijapoolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030 11/11

4. TABELID

4.1. Tabel 4.1 – Materjalide spetsifikatsioon

Koostas: Indrek Lillemäe

4.2. Tabel 4.2 – Tööde mahud

Koostas: Karmo Lillepõld

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-4-01 – Asendiplaan.

Joonis EL-4-02 – Katendite taastamise asendiplaan.

Joonis EL-7-01 – Elektriskeem.

Joonis EL-6-01 – Liitumiskilbi paigaldamine.

Töö nimi: Reoveepumpla liitumine elektrivõrguga Töö nr: 26-0580

Kuupäev: 12.05.2026 Projekti kood: LC4921

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ lähteülesanne, kohaliku omavalitsuse ja teiste organisatsioonide

projekteerimistingimused.

Lisa 2 – Kooskõlastuste koondtabel.

Lisa 3 – Kooskõlastuste ärakirjad.
