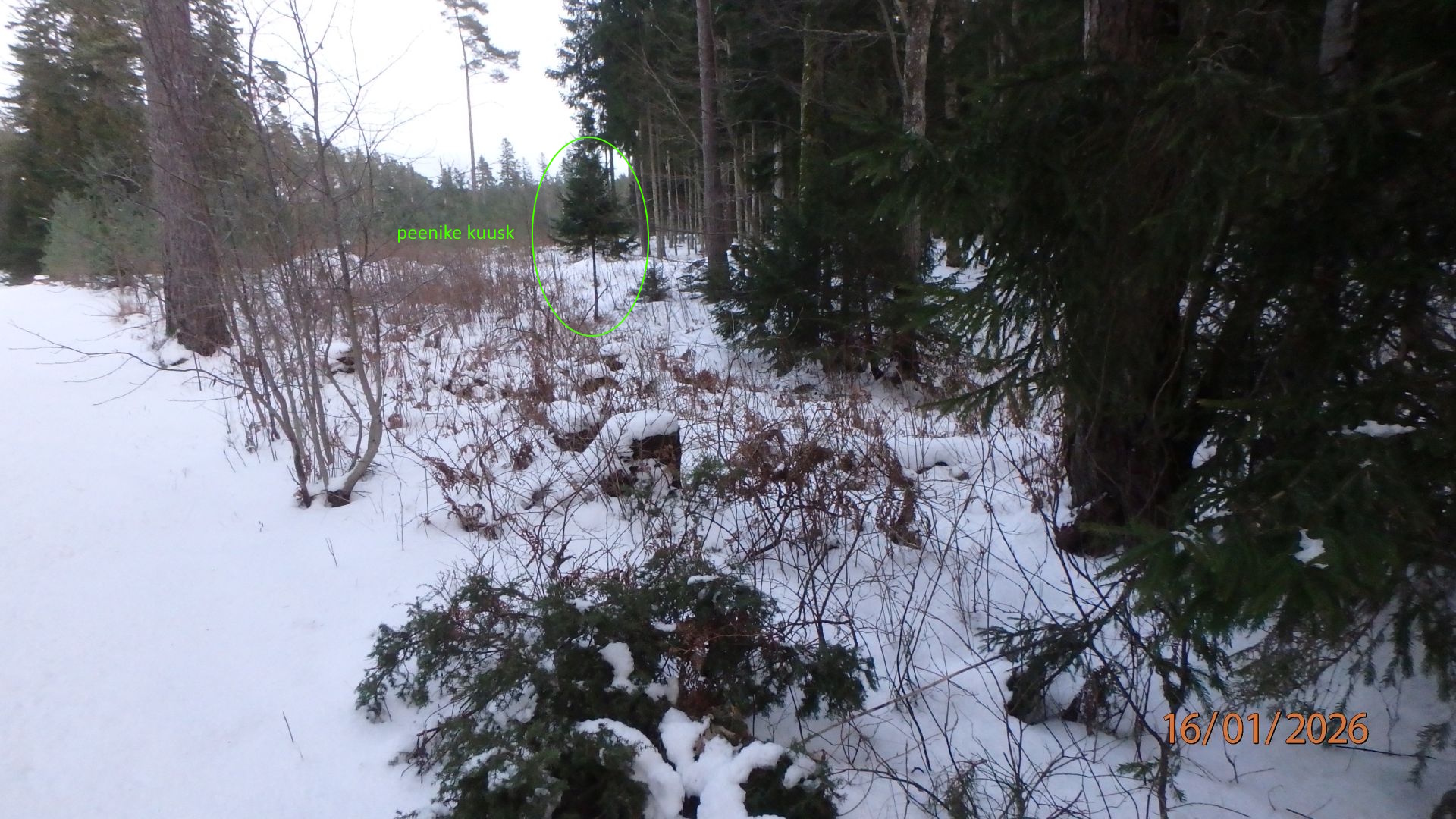

P1160363

ENERSENSE AS Lõõtsa 12, 10.korrus 11415 Tallinn Tel. +372 66 35 600 Telefax +372 66 35 601

Lääne osakond Energia 4 80042 Pärnu Tel: +372 66 35 900

Registrikood 11445550 MTR nr. TEL000862

Töö nr.: LC4823 Tellija: Elektrilevi OÜ

Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn Tel 55522205

Lepametsa elamu liitumise tööprojekt Kalana küla, Hiiumaa vald, Hiiu maakond

LC4823

Projekteerija ja vastutav isik: Ain Talts

tel 5642985 [email protected] A-pädevustunnistus nr. EL-197-24

Pärnu veebruar 2026 .a.

2 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

SISUKORD

1. Asukoht............................................................................................................................................ 3

2. Seletuskiri ........................................................................................................................................ 3

Üldosa ........................................................................................................................................... 3

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. .......................................................................... 4

3. Tehniline lahendus ........................................................................................................................... 5

Projekteeritud 0,4 kV maakaabelliin. ............................................................................................. 5

Projekteeritud liitumiskilp. ............................................................................................................ 6

Tähistused ..................................................................................................................................... 6

4. Töökirjeldused ................................................................................................................................. 6

Mehhaniseeritud kaevetööd ........................................................................................................... 6

Ehitustööde läbiviimine ................................................................................................................. 7

Jäätmekäitlus ................................................................................................................................. 8

5. Maastiku ja teede taastamine ............................................................................................................ 8

6. Ehitustööde dokumenteerimine ja järelevalve ................................................................................... 8

7. Töötervishoid ja tööohutusnõuded .................................................................................................... 8

8. Andmetabelid ................................................................................................................................... 8

9. Joonised ........................................................................................................................................... 8

3 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

1. Asukoht

Tööde piirkond.

2. Seletuskiri

Üldosa Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis

on heakskiidetud Elektrilevi OÜ poolt. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada

töötervishoiu, tööohutus ja elektriohutusnõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms: -) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,

Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid; -) Elektrilevi OÜ juhtimissüsteemi dokumendid -) EVS-HD 60364-4-41+A12 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid.

Kaitse elektrilöögi eest. -) EVS-HD 60364-4-42:2011+A1 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid.

Kaitse kuumustoime eest. -) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse.

4 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

-) EVS-HD 60364-4-443 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. Jaotis 443: Kaitse transientsete pikse- ja lülitusliigpingete eest.

-) EVS-HD 60364-4-46+A11 Turvalahutamine ja lülitamine. -) EVS-HD 60364-4-442+AC Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste

tagajärjel ja madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest. -) EVS-HD 60364-5-534 Elektriseadmete valik ja paigaldamine. Turvalahutamine, lülitamine

ja juhtimine. Jaotis 534: Transientliigpingekaitsevahendid. -) EVS-HD 60364-5-537+A11 Madalpingelised elektripaigaldised. Osa 5-53: Elektriseadmete

valik ja paigaldamine. Lülitus- ja juhtimisaparaadid. Jaotis 537: Turvalahutamine ja lülitamine. -) EVS-EN 50110-1 Elektripaigaldiste käit. Osa 1: Üldnõuded. Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest

ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Vähemalt kolm päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,

projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

5 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid. Lahtikaevatud kaablitel tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel Töövõtja peab ehitamisega kaasnevate veoste vedamisel kindlustama ehitusobjektilt väljuvate

sõidukite rehvide puhtuse ja vältima ehitusprahi, pinnase, tolmu ning vee kandumise väljapoole ehitusobjekti piire.

3. Tehniline lahendus

Projekteeritud 0,4 kV maakaabelliin. Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4

kV kaabelliinid“ Kaabli pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.

Projekteeritud kaabli trassi/kogupikkus varuteguriga on märgitud asendiplaanil ja elektriskeemil. Trassi pikkus on toodud mahtude tabelis. Kaabli kogu pikkus varuteguriga on kajastatud materjalide spetsifikatsioonis.

AJ14150 F5 56610LK sokliossa paigaldada hargnemisklemmid, mille alt ehitada välja uus

maakaabelliin vastavalt asendiplaanile 001. Kui kaabli faasisoonte värvide ja faaside vahel on vastavus (pruun – L1; must – L2; hall – L3),

ei pea faasisooni eraldi L1, L2, L3 kleebistega märgistama. Muul juhul kaablite sooned tähistada L1, L2, L3.

Tabel 1. Projekteeritud 0,4 kV maakaabel

Kaabli tähis Algus Lõpp Mark Trass / Pikkus (otsad+varutegur)

Paigaldusolud

MPL445868 56610LK LK239705 AXPK 4G50

93 / 97 m Kogu pikkuses kaitsetorus 750N. Märketulp RMK maale.

6 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

Projekteeritud liitumiskilp. Kilbi väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV

liitumispunkt“ ja kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kilbile tähistuste paigaldamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“.

Kasutada Elektrilevi OÜ poolt heaks kiidetud sokliga pinnases liitumiskilpi. Kilbi paigaldamisel jälgida valmistajatehase nõudeid.

Projekteeritud madalpinge-liitumiskilp paigaldada vastavalt asendiplaani joonisel 001 näidatud asukohta ning komplekteerida vastavalt elektriskeemile joonisel 002. Liitumiskilbi uks sissesõidutee poole.

Tabel 2. Projekteeritud liitumiskilp

Kilbi tähis Kilbi tüüp Aadress Peakaitse Märkused

LK239705 1-kohaline, In=63A (sokliga pinnases)

Lepametsa

C3x25A

Uus arvesti P2P. Kilbile paigaldada märketulp. Tarbijakaabli jaoks reservtoru PVC D50 450N L=2/4m

Kilpi paigaldada elektriskeem ning kilbi uksele Elektrilevi logo. Liitumiskilpi peakaitsme juurde

kinnistu nimesilt. Kilbile kinnitada neetidega metallist elektriohumärk „Elektrioht” (kui pole tehase poolt pandud) ja kilbi unikaalne silt.

Kilbile teha potentsiaalitasandusring. Tagada maandustakistus R<100Ω (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346

„Võrguvara tähistamise ja märgistamise nõuded“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal.

Otsamuhvide juurde paigaldada kiletatud lipikud, millel on andmed kaabli tunnuse ja kaabli mõlema otsa võrgusõlme tunnuse kohta.

4. Töökirjeldused

Mehhaniseeritud kaevetööd Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel

järgida Elektrilevi OÜ (0,4…20 kV) standardeid ja valmistajatehase nõudeid. Kaabel paigaldada kogu pikkuses kaitsetorudesse vastavalt asendiplaanidel toodule. Lahtise

kaeviku korral toru kohale kõrgusele 0,3 m toru ülapinnast paigaldada veniv kollane hoiatuskile. Ristumisel teiste kommunikatsioonidega esmalt määrata kindlaks nende sügavus, kutsudes

eelnevalt kohale vastava trassi valdaja ja vastavalt kõrgusgabariidile otsustada pealt või altpoolt läbimineku kasuks.

Kaeviku laius sõltub kaevamisviisist ja pinnasest. Kui kaablitrass väljaspool riigimaantee maad tuleb rajada paesesse pinnasesse, siis süvendada

kaabel 0,1m pae sisse min 0,5m maapinna kõrgusest.

7 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

Riigitee osas:

Teemaal kulgemine: 12142 Ristna-Hirmuste tee km 0,60 – 0,64 Riigitee kaitsevööndis: 12142 Ristna-Hirmuste tee km 0,60 - 0,66

Riigitees olev kaabel paigaldada kaitsetorudesse 750N ja min 1,0 m sügavusele. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada. Hoolitseda kaeviku toestamise, kaitsmise, kuivatamise ja isoleerimise eest ehitustööde tegemise

ajal. Pärast kaevetööde lõppu peab töövõtja saama tellija ja ametkondade kooskõlastuse tehtud töödele. Kahtluse korral tuleb teha kontrollmõõtmised, et selgitada tööde vastavust nõuetele.

Enne kaablikaeviku tagasitäitmist teostada kaablitrassi kontrollmõõdistamine horisontaalsete ja vertikaalsete sidemetega.

Ehitajal lasub kohustus taastada pinnakatted edaspidiseks normaalseks kasutuselevõtuks. Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega. Lahendused ümberehitustele kuuluvad ehituse töövõttu.

Ehitustööde läbiviimine Elektritööde teostamiseks elektripaigaldistes, nende juures või lähedal peavad töövõtja töötajad

olema juhendatud ja nende teadmised ohutuseeskirjade, sh. „Elektripaigaldiste käidu ohutusjuhendi“ (Elektrilevi) nõuete tundmises kontrollitud ja selle kohta väljastatud vastavasisulised tunnistused.

a) Üldnõuded ehitustööde läbiviimisel. Ehitustööde läbiviimisel tuleb arvestada: • Eesti Vabariigi kehtivaid seadusi, määrusi ja valitsuse ning ministeeriumite otsuseid. • kohaliku omavalitsuse määruseid ja juhendeid. • kontrollivate instantside määruseid ja standardeid. • Üldkehtivaid põhimõtteid ja arusaamu kvaliteetsest tööst. b) Tööde organiseerimine. Ehitustööde alustamist, kontrolli tulemusi, kaetud tööde ülevaatusi ja teisi põhimõttelisi küsimusi

käsitlevad otsused peavad olema protokollitud. Protokollid säilitatakse tellija juures. Säilitada tuleb ka kasutatud materjalide ja toodete sertifikaadid.

Erilist tähelepanu pöörata järgmistele asjaoludele: • Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest; • Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud, • Ohutuse eest ehitusplatsil vastutab täielikult töövõtja.

Ajutine liikluskorraldus tööde teostamise ajal lahendada vastavalt majandus- ja taristuministri 13.07.2018 määrusele nr 43 "Nõuded ajutisele liikluskorraldusele" kohaselt.

Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.

Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta möödapääs objektist.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

8 (8)

Töö nr LC4823 Lepametsa elamu liitumise tööprojekt. Kalana küla, Hiiumaa vald, Hiiu maakond

Jäätmekäitlus

Ehitusel tekkivate jäätmete käitlemisel juhinduda KOV jäätmekäitluse eeskirja nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest. Kaablitrassi pealiskiht, teed ja muud rajatised tuleb taastada vastavalt nende endisele

seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Kaeviku täitmisel arvestada pinnase

hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärase ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades selle omavalitsuse poolt ettenähtud territooriumile.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal

ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8. Andmetabelid Nr Nimetus 1 Põhimaterjalide spetsifikatsioon

2 Töö mahtude tabel

3 Kooskõlastuste koondtabel

9. Joonised Joonise nimetus joonise nr. Asendiplaan 001

Elektriskeem 002 Kaevikute ristlõiked ja liitumiskilbi paigaldus 003
