Aruküla alevikus, Tallinna mnt 33 kinnistule juurdepääsu tagamiseks riigitee nr 11304 km 1,095 rajatava ristumiskoha ning km 1,08 rajatava ülekäiguraja teevalgustuse projekti kooskõlastamine riigitee nr 11304 maaüksuse piires ja tee kaitsevööndis

Kuupäev 30.01.2026

C re

a te

d w

it h

D IA

L u

x

Lõokese tänav, Aruküla,

Raasiku vald, Harju maakond

Objekt

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänava välisvalgustuse projekteerimine

2601025_TP_EL-9-01_valgustusarvutus

Sisu

Tiitelleht 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sisu 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kontaktid 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kirjeldus 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valgustite loend 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toote andmekaardid

Philips - BGP761 LED55-4S/730 PSD DM10 (1x LED55-4S/730) 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese tänav min 25m · Alternatiiv 1

Kokkuvõte (kuni EN 13201:2015) 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese tänav (M5) 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese kõnnitee (P4) 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese tänav min 28m · Alternatiiv 3

Kokkuvõte (kuni EN 13201:2015) 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese tänav (M5) 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lõokese kõnnitee (P4) 35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2601025_TP_EL-9-01_valgustusarvutus

Kontaktid

3

projekteerija

Dmitry Kondaev

Connecto Eesti AS

Tuisu 19

T 53231201

[email protected]

2601025_TP_EL-9-01_valgustusarvutus

4

Kirjeldus

Kõnnitee välisvalgustuse valgustehnilised arvutused projekteerija

Dmitry Kondaev

Connecto Eesti AS

Tuisu 19

T 53231201

[email protected]

2601025_TP_EL-9-01_valgustusarvutus

Valgustite loend

5

Φkokku

60480 lm

Pkokku

402.0 W

Valgusviljakus

150.4 lm/W

ValgusviljakusΦPtk Tootja Artikli nr. Artikli nimi

33.5 W 5040 lm 150.5 lm/W12 Philips BGP761I-

da7a609

6-b76f-

464f-

b0df-

231518d

48f34

BGP761 LED55-4S/730 PSD DM10

2601025_TP_EL-9-01_valgustusarvutus

Toote andmetabel

6

Philips - BGP761 LED55-4S/730 PSD DM10

Artikli nr. BGP761I-da7a6096-

b76f-464f-b0df-

231518d48f34

P 33.5 W

ΦLamp 5600 lm

ΦValgusti 5040 lm

η 90.01 %

Valgusviljakus 150.5 lm/W

CCT 3000 K

CRI 70

Polaarne LDC

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Kokkuvõte (kuni EN 13201:2015)

7

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Kokkuvõte (kuni EN 13201:2015)

8

Tootja Philips

Artikli nr. BGP761I-da7a6096-

b76f-464f-b0df-

231518d48f34

Artikli nimi BGP761 LED55-

4S/730 PSD DM10

Varustatus 1x LED55-4S/730

P 33.5 W

ΦLamp 5600 lm

ΦValgusti 5040 lm

η 90.01 %

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Kokkuvõte (kuni EN 13201:2015)

9

BGP761 LED55-4S/730 PSD DM10 (ühepoolne all)

Postide vahekaugus 25.000 m

(1) Valguspunkti kõrgus 8.000 m

(2) Valguspunkti üleulatus -0.400 m

(3) Konsooli kalle 0.0°

(4) Konsooli pikkus 1.000 m

Aastased töötunnid 4000 h: 100.0 %, 33.5 W

Võimsus / marsruut 1340.0 W/km

ULR / ULOR 0.00 / 0.00

Max valgustugevused Iga kord kõigis suundades, mis moodustavad

tarvituskõlbulikult paigaldatud valgusti korral alumise

vertikaaljoonega etteantud nurga.

≥ 70°: 589 cd/klm

≥ 80°: 99.6 cd/klm

≥ 90°: 0.00 cd/klm

Valgustugevuse klass Valgustugevuse väärtused [cd/klm] valgustugevuse

klassi arvutamiseks lähtuvad vastavalt EN 13201:2015

valgusti valgusvoost.

G*3

Sulandumise indeksklass D.6

MF 0.80

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Kokkuvõte (kuni EN 13201:2015)

10

Hindamisväljade tulemused

Paigaldamisel arvutati säilivusteguriga 0.80.

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese tänav (M5) Lm 0.70 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.88 ≥ 0.40

TI 8 % ≤ 15 %

REI 0.75 ≥ 0.30

Lõokese kõnnitee (P4) Em 5.75 lx [5.00 - 7.50] lx

Emin 2.89 lx ≥ 1.00 lx

Energiaefektiivsuse indikaatorite tulemused

Suurus Arvutatud Energiatarbimine

Lõokese tänav min 25m Dp 0.017 W/lx*m² –

BGP761 LED55-4S/730 PSD

DM10 (ühepoolne all)

De 0.6 kWh/m² a 134.0 kWh/a

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

11

Hindamisvälja tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese tänav (M5) Lm 0.70 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.88 ≥ 0.40

TI 8 % ≤ 15 %

REI 0.75 ≥ 0.30

Vaatlejate tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Vaatleja 1 Asukoht:

-60.000 m, 7.600 m, 1.500 m

Lm 0.70 cd/m² ≥ 0.50 cd/m²

Uo 0.62 ≥ 0.35

Ul 0.88 ≥ 0.40

TI 8 % ≤ 15 %

Vaatleja 2 Asukoht:

-60.000 m, 10.600 m, 1.500 m

Lm 0.77 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.92 ≥ 0.40

TI 6 % ≤ 15 %

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

12

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Isoluksjooned)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste raster)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

11.600 11.70 10.52 8.99 7.94 7.31 7.31 7.94 8.99 10.52 11.70

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

13

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

10.600 13.39 11.64 9.66 8.25 7.49 7.49 8.25 9.66 11.64 13.39

9.600 15.10 12.71 10.26 8.44 7.46 7.46 8.44 10.26 12.71 15.10

8.600 16.48 13.59 10.65 8.44 7.28 7.28 8.44 10.65 13.59 16.48

7.600 17.14 13.96 10.64 8.18 6.94 6.94 8.18 10.64 13.96 17.14

6.600 16.83 13.65 10.22 7.73 6.48 6.48 7.73 10.22 13.65 16.83

Horisontaalse valgustustiheduse säilivusväärtus

Em

10.6 lx

Emin

6.48 lx

Emax

17.1 lx

Uo (g1)

0.61

g2

0.38

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

14

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste raster)

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

11.600 0.46 0.46 0.44 0.46 0.45 0.45 0.46 0.44 0.46 0.46

10.600 0.53 0.52 0.50 0.50 0.51 0.52 0.53 0.52 0.54 0.55

9.600 0.62 0.60 0.57 0.58 0.60 0.63 0.63 0.65 0.64 0.64

8.600 0.74 0.71 0.67 0.68 0.72 0.74 0.75 0.78 0.78 0.77

7.600 0.89 0.85 0.82 0.83 0.86 0.89 0.91 0.93 0.92 0.91

6.600 1.03 0.97 0.93 0.94 0.97 1.00 1.04 1.05 1.03 1.03

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral

Lm

0.70 cd/m²

Lmin

0.44 cd/m²

Lmax

1.05 cd/m²

Uo (g1)

0.62

g2

0.42

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

15

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Isoluksjooned)

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste raster)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

11.600 0.58 0.57 0.55 0.57 0.56 0.56 0.57 0.54 0.57 0.58

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

16

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

10.600 0.66 0.65 0.62 0.63 0.63 0.66 0.66 0.64 0.68 0.69

9.600 0.77 0.75 0.72 0.73 0.75 0.79 0.79 0.81 0.80 0.80

8.600 0.93 0.89 0.83 0.85 0.90 0.93 0.94 0.98 0.98 0.97

7.600 1.11 1.06 1.02 1.04 1.08 1.11 1.14 1.16 1.16 1.14

6.600 1.28 1.22 1.16 1.18 1.21 1.25 1.31 1.31 1.29 1.29

Vaatleja 1: Valgustihedus uuel paigaldisel

Lm

0.88 cd/m²

Lmin

0.54 cd/m²

Lmax

1.31 cd/m²

Uo (g1)

0.62

g2

0.42

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

17

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste raster)

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

11.600 0.49 0.49 0.48 0.49 0.48 0.48 0.49 0.47 0.49 0.50

10.600 0.58 0.57 0.55 0.57 0.57 0.59 0.58 0.57 0.58 0.58

9.600 0.71 0.68 0.65 0.67 0.68 0.71 0.70 0.72 0.71 0.72

8.600 0.86 0.84 0.81 0.82 0.85 0.87 0.87 0.89 0.87 0.85

7.600 1.04 0.99 0.94 0.97 0.99 1.01 1.04 1.05 1.04 1.04

6.600 1.01 0.96 0.91 0.93 0.96 1.00 1.04 1.04 1.04 1.04

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral

Lm

0.77 cd/m²

Lmin

0.47 cd/m²

Lmax

1.05 cd/m²

Uo (g1)

0.61

g2

0.45

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

18

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Isoluksjooned)

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste raster)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

11.600 0.61 0.61 0.60 0.61 0.60 0.61 0.61 0.58 0.62 0.62

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese tänav (M5)

19

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

10.600 0.72 0.72 0.68 0.71 0.71 0.74 0.73 0.71 0.73 0.73

9.600 0.88 0.85 0.82 0.84 0.85 0.89 0.88 0.90 0.89 0.89

8.600 1.08 1.05 1.02 1.02 1.06 1.09 1.09 1.11 1.09 1.06

7.600 1.30 1.24 1.18 1.21 1.24 1.26 1.31 1.31 1.30 1.29

6.600 1.26 1.20 1.14 1.16 1.20 1.25 1.30 1.30 1.30 1.30

Vaatleja 2: Valgustihedus uuel paigaldisel

Lm

0.96 cd/m²

Lmin

0.58 cd/m²

Lmax

1.31 cd/m²

Uo (g1)

0.61

g2

0.45

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese kõnnitee (P4)

20

Hindamisvälja tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese kõnnitee (P4) Em 5.75 lx [5.00 - 7.50] lx

Emin 2.89 lx ≥ 1.00 lx

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 25m

Lõokese kõnnitee (P4)

21

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste raster)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste tabel)

m 1.250 3.750 6.250 8.750 11.250 13.750 16.250 18.750 21.250 23.750

2.500 10.77 8.79 6.69 5.12 4.31 4.31 5.12 6.69 8.79 10.77

1.500 8.77 7.11 5.49 4.29 3.68 3.68 4.29 5.49 7.11 8.77

0.500 6.15 4.93 3.95 3.25 2.89 2.89 3.25 3.95 4.93 6.15

Horisontaalse valgustustiheduse säilivusväärtus

Em

5.75 lx

Emin

2.89 lx

Emax

10.8 lx

Uo (g1)

0.50

g2

0.27

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Kokkuvõte (kuni EN 13201:2015)

22

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Kokkuvõte (kuni EN 13201:2015)

23

Tootja Philips

Artikli nr. BGP761I-da7a6096-

b76f-464f-b0df-

231518d48f34

Artikli nimi BGP761 LED55-

4S/730 PSD DM10

Varustatus 1x LED55-4S/730

P 33.5 W

ΦLamp 5600 lm

ΦValgusti 5040 lm

η 90.01 %

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Kokkuvõte (kuni EN 13201:2015)

24

BGP761 LED55-4S/730 PSD DM10 (ühepoolne all)

Postide vahekaugus 28.000 m

(1) Valguspunkti kõrgus 8.000 m

(2) Valguspunkti üleulatus -0.400 m

(3) Konsooli kalle 0.0°

(4) Konsooli pikkus 1.000 m

Aastased töötunnid 4000 h: 100.0 %, 33.5 W

Võimsus / marsruut 1206.0 W/km

ULR / ULOR 0.00 / 0.00

Max valgustugevused Iga kord kõigis suundades, mis moodustavad

tarvituskõlbulikult paigaldatud valgusti korral alumise

vertikaaljoonega etteantud nurga.

≥ 70°: 589 cd/klm

≥ 80°: 99.6 cd/klm

≥ 90°: 0.00 cd/klm

Valgustugevuse klass Valgustugevuse väärtused [cd/klm] valgustugevuse

klassi arvutamiseks lähtuvad vastavalt EN 13201:2015

valgusti valgusvoost.

G*3

Sulandumise indeksklass D.6

MF 0.80

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Kokkuvõte (kuni EN 13201:2015)

25

Hindamisväljade tulemused

Paigaldamisel arvutati säilivusteguriga 0.80.

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese tänav (M5) Lm 0.63 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.83 ≥ 0.40

TI 9 % ≤ 15 %

REI 0.75 ≥ 0.30

Lõokese kõnnitee (P4) Em 5.13 lx [5.00 - 7.50] lx

Emin 2.36 lx ≥ 1.00 lx

Energiaefektiivsuse indikaatorite tulemused

Suurus Arvutatud Energiatarbimine

Lõokese tänav min 28m Dp 0.017 W/lx*m² –

BGP761 LED55-4S/730 PSD

DM10 (ühepoolne all)

De 0.5 kWh/m² a 134.0 kWh/a

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

26

Hindamisvälja tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese tänav (M5) Lm 0.63 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.83 ≥ 0.40

TI 9 % ≤ 15 %

REI 0.75 ≥ 0.30

Vaatlejate tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Vaatleja 1 Asukoht:

-60.000 m, 7.600 m, 1.500 m

Lm 0.63 cd/m² ≥ 0.50 cd/m²

Uo 0.62 ≥ 0.35

Ul 0.83 ≥ 0.40

TI 9 % ≤ 15 %

Vaatleja 2 Asukoht:

-60.000 m, 10.600 m, 1.500 m

Lm 0.69 cd/m² ≥ 0.50 cd/m²

Uo 0.61 ≥ 0.35

Ul 0.87 ≥ 0.40

TI 7 % ≤ 15 %

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

27

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Isoluksjooned)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste raster)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

11.600 11.21 9.63 7.88 6.65 6.10 6.10 6.65 7.88 9.63 11.21

10.600 12.89 10.67 8.44 6.83 6.13 6.13 6.83 8.44 10.67 12.89

9.600 14.62 11.70 8.95 6.92 6.01 6.01 6.92 8.95 11.70 14.62

8.600 15.99 12.55 9.25 6.84 5.78 5.78 6.84 9.25 12.55 15.99

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

28

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

7.600 16.63 12.90 9.18 6.59 5.44 5.44 6.59 9.18 12.90 16.63

6.600 16.32 12.61 8.83 6.21 5.06 5.06 6.21 8.83 12.61 16.32

Horisontaalse valgustustiheduse säilivusväärtus

Em

9.49 lx

Emin

5.06 lx

Emax

16.6 lx

Uo (g1)

0.53

g2

0.30

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

29

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste raster)

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

11.600 0.42 0.39 0.39 0.40 0.40 0.40 0.40 0.40 0.42 0.44

10.600 0.49 0.45 0.43 0.44 0.44 0.46 0.47 0.48 0.50 0.51

9.600 0.57 0.51 0.49 0.50 0.52 0.54 0.57 0.59 0.60 0.61

8.600 0.69 0.63 0.58 0.57 0.61 0.65 0.67 0.71 0.72 0.72

7.600 0.82 0.76 0.71 0.71 0.74 0.77 0.81 0.84 0.86 0.84

6.600 0.93 0.89 0.83 0.81 0.84 0.87 0.92 0.95 0.95 0.94

Vaatleja 1: Heleduse säilivusväärtus kuiva sõidutee korral

Lm

0.63 cd/m²

Lmin

0.39 cd/m²

Lmax

0.95 cd/m²

Uo (g1)

0.62

g2

0.40

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

30

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Isoluksjooned)

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste raster)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

11.600 0.53 0.49 0.48 0.50 0.50 0.50 0.51 0.50 0.53 0.55

10.600 0.62 0.56 0.53 0.55 0.55 0.57 0.59 0.60 0.62 0.64

9.600 0.71 0.64 0.61 0.63 0.64 0.68 0.71 0.74 0.75 0.77

8.600 0.87 0.78 0.73 0.72 0.76 0.81 0.84 0.89 0.91 0.90

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

31

Vaatleja 1: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

7.600 1.03 0.95 0.89 0.89 0.92 0.96 1.02 1.05 1.07 1.05

6.600 1.16 1.12 1.04 1.01 1.05 1.08 1.16 1.19 1.19 1.17

Vaatleja 1: Valgustihedus uuel paigaldisel

Lm

0.78 cd/m²

Lmin

0.48 cd/m²

Lmax

1.19 cd/m²

Uo (g1)

0.62

g2

0.40

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

32

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste raster)

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral [cd/m²] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

11.600 0.45 0.42 0.42 0.43 0.43 0.43 0.43 0.43 0.44 0.46

10.600 0.53 0.49 0.48 0.48 0.50 0.50 0.52 0.53 0.54 0.55

9.600 0.66 0.60 0.56 0.57 0.59 0.61 0.63 0.65 0.66 0.67

8.600 0.80 0.73 0.70 0.70 0.72 0.75 0.77 0.81 0.82 0.80

7.600 0.96 0.90 0.83 0.82 0.85 0.87 0.91 0.94 0.96 0.95

6.600 0.90 0.88 0.83 0.81 0.84 0.87 0.91 0.95 0.95 0.94

Vaatleja 2: Heleduse säilivusväärtus kuiva sõidutee korral

Lm

0.69 cd/m²

Lmin

0.42 cd/m²

Lmax

0.96 cd/m²

Uo (g1)

0.61

g2

0.43

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

33

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Isoluksjooned)

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste raster)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

11.600 0.57 0.52 0.52 0.54 0.53 0.53 0.54 0.53 0.55 0.58

10.600 0.66 0.62 0.60 0.60 0.62 0.63 0.65 0.67 0.67 0.69

9.600 0.82 0.75 0.69 0.71 0.74 0.77 0.79 0.81 0.82 0.84

8.600 1.00 0.92 0.88 0.88 0.89 0.93 0.96 1.01 1.03 1.00

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese tänav (M5)

34

Vaatleja 2: Valgustihedus uuel paigaldisel [cd/m²] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

7.600 1.20 1.13 1.04 1.02 1.06 1.09 1.14 1.17 1.20 1.18

6.600 1.13 1.10 1.03 1.01 1.05 1.08 1.14 1.18 1.19 1.18

Vaatleja 2: Valgustihedus uuel paigaldisel

Lm

0.86 cd/m²

Lmin

0.52 cd/m²

Lmax

1.20 cd/m²

Uo (g1)

0.61

g2

0.43

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese kõnnitee (P4)

35

Hindamisvälja tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Lõokese kõnnitee (P4) Em 5.13 lx [5.00 - 7.50] lx

Emin 2.36 lx ≥ 1.00 lx

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Isoluksjooned)

2601025_TP_EL-9-01_valgustusarvutus

Lõokese tänav min 28m

Lõokese kõnnitee (P4)

36

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste raster)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste tabel)

m 1.400 4.200 7.000 9.800 12.600 15.400 18.200 21.000 23.800 26.600

2.500 10.38 8.06 5.77 4.20 3.43 3.43 4.20 5.77 8.06 10.38

1.500 8.43 6.51 4.76 3.55 2.96 2.96 3.55 4.76 6.51 8.43

0.500 5.84 4.52 3.43 2.72 2.36 2.36 2.72 3.43 4.52 5.84

Horisontaalse valgustustiheduse säilivusväärtus

Em

5.13 lx

Emin

2.36 lx

Emax

10.4 lx

Uo (g1)

0.46

g2

0.23

Kuupäev 02.02.2026

C re

a te

d w

it h

D IA

L u

x

11304 Aruküla-Kostivere tee,

Aruküla, Raasiku vald, Harju

maakond

Objekt

2601025_TP_EL-9-03_ylekaigurada-arvutus

ülekäiguraja valgustusarvutus

2601025_TP_EL-9-03_ylekaigurada-arvutus

Sisu

Tiitelleht 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sisu 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kontaktid 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kirjeldus 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valgustite loend 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toote andmekaardid

Philips - BGP282 LED18-4S/757 DPR1 (1x LED18-4S/757) 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Philips - BGP282 LED69-4S/730 DM10 (1x LED69-4S/730) 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Territoorium 1

Valgustite asendiskeem 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arvutuse objektid / Valgusstseen 1 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arvutuspind 4 / Valgusstseen 1 / Ristine valgustustihedus 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arvutuspind 5 / Valgusstseen 1 / Ristine valgustustihedus 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arvutuspind 6 / Valgusstseen 1 / Ristine valgustustihedus 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arvutuspind 7 / Valgusstseen 1 / Ristine valgustustihedus 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2601025_TP_EL-9-03_ylekaigurada-arvutus

Kontaktid

3

projekteerija

Dmitry Kondaev

Connecto Eesti AS

Tuisu 19, Kristiine, Tallinn,

Harjumaa

T 53231201

[email protected]

2601025_TP_EL-9-03_ylekaigurada-arvutus

4

Kirjeldus

Ülekäiguraja valgustusarvutus riigitee alal projekteerija

Dmitry Kondaev

Connecto Eesti AS

Tuisu 19, Kristiine, Tallinn,

Harjumaa

T 53231201

[email protected]

2601025_TP_EL-9-03_ylekaigurada-arvutus

Valgustite loend

5

Φkokku

9330 lm

Pkokku

64.4 W

Valgusviljakus

144.9 lm/W

ValgusviljakusΦPtk Tootja Artikli nr. Artikli nimi

11.2 W 1620 lm 144.6 lm/W2 Philips BGP282I-

31354e4

2-cf40-

4e33-

b87a-

b81313b

7e454

BGP282 LED18-4S/757 DPR1

42.0 W 6090 lm 145.0 lm/W1 Philips BGP282I-

76d5d47

d-04ad-

4213-

ac66-

1c3405f3

dbd4

BGP282 LED69-4S/730 DM10

2601025_TP_EL-9-03_ylekaigurada-arvutus

Toote andmetabel

6

Philips - BGP282 LED18-4S/757 DPR1

Artikli nr. BGP282I-31354e42-

cf40-4e33-b87a-

b81313b7e454

P 11.2 W

ΦLamp 1800 lm

ΦValgusti 1620 lm

η 90.00 %

Valgusviljakus 144.6 lm/W

CCT 5700 K

CRI 70

Designed for ledification projects, the LumiStreet gen2 is the ideal

1:1 luminaire replacement for municipalities. Thanks to its high

efficiency and low initial cost, the LumiStreet gen2 luminaire enables

a fast payback and significant savings in terms of energy

consumption within a short period of time. The ease of installation

and maintenance is enabled by the Service tag and the SR (System

Ready) Zhaga socket(s) makes it future-ready, and you can pair this

luminaire with lighting control or sensors and software applications

such as Interact City. Available with a significant number of different

optics and lumen packages that can even be tuned further to fit

exact project requirements, LumiStreet gen2 is a true point-to-point

replacement solution for conventional or generation 1 LED light

sources. The compact luminaire, using high-quality materials is also

easy to dismantle and recycle at the end of its lifetime. In case

toolless opening and closing of the gear cover is required the

LumiStreet gen2 Pro version can be chosen.

Polaarne LDC

2601025_TP_EL-9-03_ylekaigurada-arvutus

Toote andmetabel

7

Philips - BGP282 LED69-4S/730 DM10

Artikli nr. BGP282I-76d5d47d-

04ad-4213-ac66-

1c3405f3dbd4

P 42.0 W

ΦLamp 7000 lm

ΦValgusti 6090 lm

η 87.00 %

Valgusviljakus 145.0 lm/W

CCT 3000 K

CRI 70

Designed for ledification projects, the LumiStreet gen2 is the ideal

1:1 luminaire replacement for municipalities. Thanks to its high

efficiency and low initial cost, the LumiStreet gen2 luminaire enables

a fast payback and significant savings in terms of energy

consumption within a short period of time. The ease of installation

and maintenance is enabled by the Service tag and the SR (System

Ready) Zhaga socket(s) makes it future-ready, and you can pair this

luminaire with lighting control or sensors and software applications

such as Interact City. Available with a significant number of different

optics and lumen packages that can even be tuned further to fit

exact project requirements, LumiStreet gen2 is a true point-to-point

replacement solution for conventional or generation 1 LED light

sources. The compact luminaire, using high-quality materials is also

easy to dismantle and recycle at the end of its lifetime. In case

toolless opening and closing of the gear cover is required the

LumiStreet gen2 Pro version can be chosen.

Polaarne LDC

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1

Valgustite asendiskeem

8

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1

Valgustite asendiskeem

9

Tootja Philips

Artikli nr. BGP282I-31354e42-

cf40-4e33-b87a-

b81313b7e454

Artikli nimi BGP282 LED18-

4S/757 DPR1

Varustatus 1x LED18-4S/757

P 11.2 W

ΦValgusti 1620 lm

Üksikud valgustid

X Y Paigalduskõrg

us

Valgusti

-2.344 m 0.877 m 6.103 m 2

8.924 m -3.782 m 6.103 m 3

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1

Valgustite asendiskeem

10

Tootja Philips

Artikli nr. BGP282I-76d5d47d-

04ad-4213-ac66-

1c3405f3dbd4

Artikli nimi BGP282 LED69-

4S/730 DM10

Varustatus 1x LED69-4S/730

P 42.0 W

ΦValgusti 6090 lm

Üksikud valgustid

X Y Paigalduskõrg

us

Valgusti

-2.357 m 0.877 m 8.007 m 1

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuse objektid

11

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuse objektid

12

Arvutuspinnad

Atribuudid Ē Emin Emax Uo (g1) g2 Indeks

Arvutuspind 4

Ristine valgustustihedus

Kõrgus: 0.000 m

0.000 lx 0.00 lx 0.000 lx - - CG1

Arvutuspind 5

Ristine valgustustihedus

Kõrgus: 1.000 m

7.14 lx 1.74 lx 12.8 lx 0.24 0.14 CG2

Arvutuspind 6

Ristine valgustustihedus

Kõrgus: 1.000 m

10.5 lx 1.17 lx 24.5 lx 0.11 0.048 CG3

Arvutuspind 7

Ristine valgustustihedus

Kõrgus: 1.000 m

37.1 lx 19.6 lx 48.2 lx 0.53 0.41 CG4

Kasutamisprofiil: DIALuxi eelsäte (5.1.4 Standard (liikluspind väljas))

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuspind 4

13

Atribuudid Ē Emin Emax Uo (g1) g2 Indeks

Arvutuspind 4

Ristine valgustustihedus

Kõrgus: 0.000 m

0.000 lx 0.00 lx 0.000 lx - - CG1

Kasutamisprofiil: DIALuxi eelsäte (5.1.4 Standard (liikluspind väljas))

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuspind 5

14

Atribuudid Ē Emin Emax Uo (g1) g2 Indeks

Arvutuspind 5

Ristine valgustustihedus

Kõrgus: 1.000 m

7.14 lx 1.74 lx 12.8 lx 0.24 0.14 CG2

Kasutamisprofiil: DIALuxi eelsäte (5.1.4 Standard (liikluspind väljas))

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuspind 6

15

Atribuudid Ē Emin Emax Uo (g1) g2 Indeks

Arvutuspind 6

Ristine valgustustihedus

Kõrgus: 1.000 m

10.5 lx 1.17 lx 24.5 lx 0.11 0.048 CG3

Kasutamisprofiil: DIALuxi eelsäte (5.1.4 Standard (liikluspind väljas))

2601025_TP_EL-9-03_ylekaigurada-arvutus

Territoorium 1 (Valgusstseen 1)

Arvutuspind 7

16

Atribuudid Ē Emin Emax Uo (g1) g2 Indeks

Arvutuspind 7

Ristine valgustustihedus

Kõrgus: 1.000 m

37.1 lx 19.6 lx 48.2 lx 0.53 0.41 CG4

Kasutamisprofiil: DIALuxi eelsäte (5.1.4 Standard (liikluspind väljas))

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

1

Sisukord SELETUSKIRI .......................................................................................................................................... 3

1. ASUKOHT ...................................................................................................................................... 3

2. TEHNILISED NÄITAJAD .................................................................................................................. 4

3. Normdokumendid ja lähteandmed .............................................................................................. 4

Lähteandmed ................................................................................................................................... 4

Normdokumendid. ........................................................................................................................... 4

Transpordiamet ................................................................................................................................ 5

Telia Eesti AS kaitsevöönd ................................................................................................................ 6

4. Projektlahendus ........................................................................................................................... 7

Üldine info ........................................................................................................................................ 7

Projekteeritud elektriliitumine ......................................................................................................... 7

Projekteeritud parkla välisvalgustus ................................................................................................ 7

Kõnnitee ja sõidutee tänavavalgustus ............................................................................................. 8

Valgustehnilised arvutused .............................................................................................................. 9

Valgustusklassid ............................................................................................................................... 9

5. Jalakäijate ülekäik riigiteel 11304 Aruküla-Kostivere tee ............................................................ 9

5.1. Ülekäiguraja hindamisväli ....................................................................................................... 10

5.2. Valgustipaigaldise geomeetriline kujundus ja valgusti andmed ............................................. 11

Kasutatavad valgustid .................................................................................................................... 12

Valgustite kaabeldus ja faaside järjestus ....................................................................................... 12

Üldised nõuded kaablite paigaldamiseks ....................................................................................... 12

Tehnovõrkude vahekaugused ........................................................................................................ 13

Katete taastamine .......................................................................................................................... 14

6. Ehitusjäätmete käitlemine ......................................................................................................... 15

7. Käidujuhend ............................................................................................................................... 15

8. Tööde kirjeldus ........................................................................................................................... 15

Ehitusplatsi ettevalmistus .............................................................................................................. 15

Ohutuse tagamine ja liikluskorraldus ............................................................................................. 16

Olemasolevate ehiistega ja rajatistega arvestamine ..................................................................... 16

Töötervishoid ja tööohutusnõuded ............................................................................................... 17

Ehitustööde dokumenteerimine ja järelvalve ................................................................................ 17

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

2

Tööde kvaliteedinõuded ................................................................................................................ 17

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

3

SELETUSKIRI

1. ASUKOHT

Punase joonega tähistatud projekteerimist käsitlev ala kinnistul Tallinna mnt 33.

Joonis 1. Tööde piirkond.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

4

2. TEHNILISED NÄITAJAD

Projekteeritud seadmete tehnilised parameetrid järgmised:

- Grossi poe toitekaabel, maakaabelliin liitumiskilbist peajaotuskilbini;

- Poe parkla välisvalgustus;

- Kõnnitee ja ülemineku raja tänavavalgustus.

3. Normdokumendid ja lähteandmed

Lähteandmed

Käesoleva projektiga on lahendatud Harju maakonnas, Raasiku vallas, Arukülas, Tallinna mnt 33 kinnistul välisvõrkude projekteerimine, kinnistu katastriüksus 65101:001:1164, reg. 2894902.

Projekti koostamisel on aluseks:

• Lisa 1 – teedeprojekt 0625_PP_TL-4 (KLM Projekt OÜ);

• Lisa 2 – eelprojekt P15823 EP (Tartu Arhitektuuribüroo OÜ);

• Lisa 3 – kaupluste ehitamise põhimõtted 27.05.2025;

• Lisa 4 – geoaluse töö Aruküla, Tallinna mnt 33, Orgmetsa;

• Lisa 5 –objekti fotod;

• Lisa 6 – hoone põhikorruse plaan, töö nimetus ARUKULAGROSSI_EP_AR-5-01_pohikorruse-

plaan.

Normdokumendid.

Projekti koostamise käigus on lähtunud järgmistest standardidest, normidest seadustest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise

seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused,

nõuded ning õigusaktid;

2. Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid;

3. EVS 843:2016 Linnatänavad;

4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest;

5. EVS-HD 60364-4-42:2011+A1:2015 Madalpingelised elektripaigaldised. Osa 4-42:

Kaitseviisid. Kaitse kuumustoime eest;

6. EVS-HD 60364-4-444:2010 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid.

Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

8. EVS-HD 60360364-5-52:2011+A11:2017 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud;

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

5

9. EVS-HD 60364-5-54:2011+A11:2017 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;

10. Eesti Vabariigi Tee projekteerimise normid ja nõuded;

11. 17.07.2015 majandus-ja taristuministri määrus nr 97 „Nõuded ehitusprojektile“;

12. EVS 932:2017 „Ehitusprojekt“.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega. Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-4-01). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks. Projekti asendiplaanil on toodud kaablitele projektsioonväärtused.

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

Transpordiamet

Ehitustöödega ja ehitustehnikaga ei tohi tulla riigitee teemaale ja ei tohi omavoliliselt muuta riigitee liikluskorraldust. Tehnikaga manööverdamine riigitee mulde nõlvadel, samuti materjalide ladustamine sõiduteele ja vahetult selle äärde on keelatud. Ehitustegevusel tuleb kasutada olemasolevaid ligipääse ja tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.

Järelevalvet „Ehitusseadustiku“ ja „Liiklusseaduse“ täitmise üle riigitee ja selle kaitsevööndi ulatuses teostab Transpordiamet põhimääruse alusel ning nimetatud õigusaktidega kehtestatud korras.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

6

Telia Eesti AS kaitsevöönd

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitiste ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ kohaldatavast standarditest ning sideehitise omaniku juhenditest ja nõuetest: https://www.telia.ee/partnerile/ehitajale-maaomanikule/juhendid

Telia kooskõlastus ei ole tegutsemisluba Telia sideehitise kaitsevööndis tööde teostamiseks. Sideehitise kaitsevööndis on sideehitise omaniku loata keelatud igasugune tegevus, mis võib ohustada sideehitist. Sideehitise kaitsevööndis võib töid teostada ainult Telia volitatud esindaja poolt väljastatud tegutsemisloa alusel. Tegutsemine Telia sideehitise kaitsevööndis on lubatud peale sideehitise kättenäitamist järelevalve töötaja poolt ning selle fikseerimist kahepoolselt allkirjastatud aktis. Tegutsemisluba taotleda hiljemalt 5 tööpäeva enne planeeritud tegevuste algust ja soovitud väljakutse aega Telia Ehitajate portaalis: https://www.telia.ee/ehitajate-portaal

Teostatavate tööde käigus tagada kujad, sideehitiste terviklikkus ja kaitsemeetmete rakendamine. Sideehitiste kaitsemeetmete muudatused kooskõlastada enne tööde algust Telia sideehitiste jörelevalve töötajaga. Kõik Telia sideehitiste kaitsmise/säilitamisega seotud kulud kannab tööde teostamisest huvitatud isik. Ehitusdokumendid sideehitistega seotud tööde kohta edastada Telia infosüsteemi https://geopank.elion.ee/ 5 tööpäeva jooksul peale sideehitistega seotud tööde lõpetamist.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

7

4. Projektlahendus

Üldine info

Projektis on ette nähtud Harju maakonnas, Raasiku vallas, Arukülas, Tallinna mnt 33 kinnistul välisvõrkude projekteerimine (Grossi poe elektriliitumise projekteerimine, parkla välisvalgustuse projekteerimine ning kõnnitee tänavavalgustuse projekteerimine). Projekteritud seadmete ja rajatiste asukohad esitatud asendiplaanilisel joonisel (vt. Joonis ELV-4-01). Projekteeritud seadmete ja rajatiste skeemiühendused on välja toodud elektriskeemil (vt. Joonis ELV-5-01).

Projekteeritud elektriliitumine

Olemasolevast Elektrilevi liitumiskilbist LK226036 paigaldada vastavalt asendiplaanile (ELV-4-01) Tallinna mnt 33 kinnistule uus tarbija maakaabelliin AXPK 4G185 kuni poe hoones asuva peajaotuskilbini PJK. Kaabel paigaldada haljastusalal, sügavusele min. 0,7m, kaitsetorus PVC, D110, 450N. Kaabli sisend hoonesse asub hoone nurgas. Asendiplaanil (lisa 1 – eelprojekti asendiplaan) märgitud nagu punkt 10 (koordinaadid x=65811022.4, y=561643.2). Kaabel tuua hoones sisse sisendi kohal, kasutades läbiviiku. Läbiviik tihendada tulekindlalt ja veekindlalt vastavalt tuleohutusnõuetele EI30. Hoones sees kaabel jookseb kaabliredelil kuni kilbini PJK. Kaabel vedada kilbi sisse ning ühendada sisendi klemmidesse. Täpsemad juhised kaablite ühendamise kohta vaadata lisa 7 - ARUKULAGROSSI_EP_AR-5-01_pohikorruse-plaan.

Tabel 1. Liitumise tehnilised parameetrid

Liitumine

Võrguühendus, A 160 A

Pinge, V 400 V

Faaside arv 3 faasi

Tarbijakaabel AXPK 4G185

Projekteeritud parkla välisvalgustus

Parkla välisvalgustuse toide võtta PJK kilbist kaabliga AXPK 4G16. Kaabel viia seinast välja ning paigaldada maa all, kaitsetorus PVC, D50, 450N, sügavusel min. 0,7m. Ristumisel kõnniteega, paigaldada kaabel kaitsetorusse PVC, D50, 750N, sügavusel min. 1,0m.

Valgusti mastideks kasutada koonuselised metallmastid jalanditega, pikkusega 6m. Valgustid valida vastavalt Lisas 3 „Kaupluste ehitamise põhimõtted 27.05.2025“ nõuetele. Valgustite juhtimine teostatakse läbi astrokella, mis paigaldatakse peajaotuskilbi. Peajaotuskilbi skeemid ja plaanid teostatakse eraldi hoone tugevvoolu tööprojektis.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

8

Tabel 2. Parkla välisvalgustuse tehnilised parameetrid

Kaabeldus ja maandussüsteem

Maakaabel AXPK 4G16

Kaitsetoru PVC, D50, 450N / 750N

Märgistuslint Kollane lint „ETTEVAATUST, ELEKTRIKAABEL“

Valgustusmastid ja valgustid

Valgusti mast Koonuseline metallmast 6m

Masti konsool Konsool 1m

Jaland Jaland / vundament

Valgusti valgusvärvsus 3000K

Kõnnitee ja sõidutee tänavavalgustus

Kõnnitee ja sõidutee tänavavalgustuse toide võtta olemasolevast tänavavalgustist mastil, mis asub kinnistul 11304 Aruküla-Kostivere tee, Aruküla, Raasiku vald, Harju maakond. Kinnistu katastritunnus - 65101:003:0351, registri number - 5780150. Kaabel paigaldada sõidutee alt, kinnisel meetodil, sügavusel min. 1,5m. Kaabel paigaldada kaitsetorus, PE, D75, 1250N. Edasi, kaabel kulgeb kinnstul – Lõokese tänav, Aruküla, Raasiku vald, Harju maakond, katastritunnusega - 65101:001:1165. Kaabel paigaldada kinnistu l – Lõokese tänav lahtisel meetodil, sügavusel min 0,7 haljastusalal ning min. 1,0m kõnniteega ristumise alal.

Valgusti mastideks Lõokese tänaval kasutada koonuselised metallmastid jalanditega, pikkusega 8m.

Planeeritud ülekäiguraja valgustamiseks paigaldada uus 6m koonuseline mast 1m konsooliga ning lisada olemasolevale tänavavalgusti mastile 6m kõrgusel konsool ning paigaldada ÜKR valgusti. Valgustid valida vastavalt Lisas 3 „Kaupluste ehitamise põhimõtted 27.05.2025“ nõuetele. Valgustite juhtimine teostatakse läbi olemasoleva tänavavalgustuse Tallinna mnt 33 tänaval Raasiku vallale kuuluvast TV juhtimiskilbist.

Tänavavalgustuse rajatised osaliselt kulgevad riigitee kinnistul või riigitee kaitsevööndis. Nende projekteerimisel ja ehitamisel peab lähtuma transpordiameti projekteerimistingimustelt nr 7.1- 2/26/1738-2. (väljastatud 02.02.2026)

Tabel 3. Kõnnitee ja sõidutee välisvalgustuse tehnilised parameetrid

Kaabeldus ja maandussüsteem

Maakaabel AXPK 4G16

Kaitsetoru PVC, D50, 450N / 750N, PE, D75, 1250N

Märgistuslint Kollane lint „ETTEVAATUST, ELEKTRIKAABEL“

Valgustusmastid ja valgustid

Valgusti mast Koonuseline metallmast 8m

ÜKR valgusti mast Koonuseline metallmast 6m

Masti konsool Konsool 1m

Jaland Jaland / vundament

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

9

Valgusti valgusvärvsus 3000K

ÜKR valgusti valgusvärvsus 5700K

Valgustehnilised arvutused

Valgustehnilised arvutused on koostatud programmiga Dialux, tulemused on valja toodud projekti

lisades. Arvutused on koostatud koigile kaesolevas projektis kajastatud situatsioonidele.

Valgustehnilistes arvutustes kasutatud valgustid on kirjeldatud kaesoleva seletuskirja peatukis p 5.2

„Valgustid“.

Valgustusklasside ja kasutustegurite valik on tehtud arvestades jargmisi tegureid:

- Valgustusklassidest tulenevad tegurid

- Sailivustegurid

- Teekatte tuubist tulenevad tegurid

Valgustus on projekteeritud selliselt, et see ei hairiks valgusreostusega.

Valgustusklassid

Valgustusklasside maaramisel on lahtutud standardist CEN/TR 13201-1:2014. Arvutuse arvestuslik

piirkond on maaratud tee asfaltkatte voi aarekivi servadega.

Lõokese tänava sõidutee valgustusklass on M5, kõnnitee valgustusklass on P3...P4.

Tallinna mnt 33 poe parlale esitatavad valgustehnilised nõuded on esitatud tabelis:

Tabel 4: Parkla valgustehnilised nõuded

Piirkond, töö või tegevus Em, lx U0 RGL Ra

Kergliiklus, nt kaupluste, ridamajade ja elamute parkimisalad, jalgrattaparklad

5 0,25 55 20

Keskmine liiklus, nt kaubamajade, kontorihoonete, tehaste, spordirajatiste ja mitmeotstarbeliste hoonete parklad

10 0,25 50 20

Vastavalt standardile EVS-EN 12464-2:2014 rakenadatakse poe parklale keskmise liikluse nõuded.

5. Jalakäijate ülekäik riigiteel 11304 Aruküla-Kostivere tee

Riigiteel 11304 Aruküla-Kostivere tee kavandatud jalakäijate ülekäigurada planeeritud varem koostatud teedeprojekti järgi, KLM Projekt OÜ. Töö nr 0625_PP_TL-4.

Ülekäigurajale esitatavad valgustehnilised nõuded on estatud tabelis:

Tabel 4. Ülekäiguraja valgustehnilised nõuded

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

10

Jalakäija piisavaks positiivkontrastiks vajalik heledus saavutatakse, kui keskmise püsttasandilise vallgustiheduse hooldeväärtus 1 m kõrgusel jälakäijate ülekäiguraja keskteljest vaadates vähemalt 30 lx.

Peale selle ei tohipüsttasandilise valgustiheduse hooldeväärtus üheski jalakäijate ülekäiguraja arvutuspunktis olla 1 m kõrgusel olla alla 4 lx.

Vastavalt teedeprojektile 0625_PP_TL-4 on jalakäijate ülekäigurada ilma ohutussaareta. Vastavalt sellele oleks vaja ette näha valgustehniline lahendus, kus on tagatud miinimum nõuded selleks et jalakäia oleks ülekäigurajal tuvastatav. Selleks peab lähtuma standardist EVS 935-1:2017 või EVS 935-2.

Aruküla–Kostivere tee on kahesuunalise liiklusega ning käesoleval juhul tuleb tagada ülekäiguraja valgustus mõlemast sõidusuunast. Selleks tuleb lisada olemasolevale tänavavalgusti mastile ülekäiguraja juures 1m konsool koos ÜKR valgustiga 6m kõrgusel ning paigaldada uus valgusti mast koos ÜKR valgustiga sõidutee teisel pool, vastavalt asendiplaanile ELV-4-01.

5.1. Ülekäiguraja hindamisväli

Jalakäijate ülekäiguraja lisavalgustuse ühtseks hindamiseks on kokku lepitud kasutada nelinurkset rõhtsat hindamisvälja (vt joonis 2). Risti sõidusuunaga kulgevad kaks rööpsirget vahemaaga c ja piki sõidusuunda kaks rööpsirget vahemaaga b + 2w (sõidutee laius pluss mõlema poole ooteplinna laius).

Arvesse võetakse jalakäijate ülekäiguraja keskeltje E–F punktid. Punktide vahekaugus ΔL = 1 m, kusjuures punktid kantakse sõidutee keskelt mõlemas suunas sõidutee ääreni.

Joonis 2. Ülekäiguraja hindamisväli

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

11

Aruküla-Kostivere tee on kahesuunalise liiklusega sõidutee. Sellise tüübi tee puhul hinnatakse jalakäiate ülekäigurada eraldi mõlema sõidusuuna kõigis mõõtepunktides.

Ülekäigurada valgustusarvutused on sooritatud Dialuxi tarkvaraga, kus on toodud:

- Valgustuspaigaldise geomeetriline kujundus;

- Lampide nimivalgusvoog;

- Valgustite andmed;

- Hooldetegur;

- Hindamisväli.

5.2. Valgustipaigaldise geomeetriline kujundus ja valgusti andmed

Joonis 3. Jalakäijate ülekäiguraja valgustuspaigaldise geomeetrilise kujunduse andmed.

- Ülekäiguraja valguspunkti kõrgus 6,1 m koos konsooliga;

- Uue ja olemasoleva valgusti kaugus ülekäiguraja teljest on 2,5 m;

- Valguspunkti kaugus sõidutee äärest [s] 2,2 m olemasoleva valgusti juhul ning 2,0

m uue valgusti juhul;

- Valgustite kalle 5° ± 2°;

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

12

- Sõiduraja laius on 7,0 m;

- Ülekäiguraja laius on 2,5 m;

- Ootepinna lauis ülekäigurajal on 1 m kõlemalt poolt;

- Ülekäiguraja valgustamiseks kasutatakse üks olemasolev tänavavalgusti, kus

vahetatakse tavaline valgusti erivalgusti vastu. Samuti paigaldatakse üks uus

valgusti koonuselise postiga, kõrgusel 8 m;

- Valitud valgustite valgusvoog Φ on 4,91 klm uuele valgustile ning 5,46 klm

olemasoleva valgusti jaok;

- Valgustite hooldetegur MF on 80.

Kasutatavad valgustid

Tabel 5. Kasutatavad valgustid

Valgusti mudel Valgusti rakendus Valgusti tootja Võimsus, W

Valgustihendus, lx

Vizulo Micro Martin Parkla tänavavalgusti

Philips 100 12365

Philips BGP702 Sõidutee ja kõnnitee tänavavalgusti

Philips 36,5 5400

Philips Digistreet Medium DPR1 / DPL1

Ülekäiguraja tänavavalgusti

Philips 43,5 6734, 5700K

Valgustite kaabeldus ja faaside järjestus

Juhistiku süsteem TN-C, postides TN-C-S (valgustid 1. klassi kaitseklassiga). Parkla valgustite maandussüsteem ühendada hoone peamaandusklemmi ja potetsiaaliühtlustuslülteemiga. Lõokese tänava valgustuse maandus ühendada kokku olemaoleva riigitee tänavavalgustuse maandussüsteemiga. Maandusjuhina kasutada vaskköit Cu 25. Kõik välisvalgustuse metallmastide metallkorpused tuleb maanduskiirega ühendada. Kõikides madalpingepaigaldistes peab maanduspinge vastama Uf≤ 67V ja puutepinge Up≤ 50V.

Valgustite kaablite sooned tähistada L1, L2, L3. Kaablite paigaldamisel järgida vähimat horisontaalset ja vertikaalset vahekaugust teiste tehnovõrkudega.

Valgustite ühendamisel järgida õige faaside järjestus et vältida faaside nihkumist. Selleks ühendada valgustid faaside kaupa järjstikus L1...L2...L3.

Üldised nõuded kaablite paigaldamiseks

Kaablid paigaldada sügavusele min. 0,7m haljasalal ning min. 1,0m asfaltkate all. Projekteeritud kaablite ristumistel teiste tehnovõrkudega tagada nende vahekaugus vähemalt 0,3m Ristumisel sidekaabliga tagada vahekaugus min. 0,1m. (täpsemalt vt. tabelis Tabel 6). Kaablite ja torude alla ja peale paigaldada min. 0,1m paksune ehitusliiva kiht. Asfaltkate ulatuses kaitsta paigaldatavad 0,4

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

13

kV maakaablid vähemalt 750N tugevusklassiga kaitsetorudega. Ülejäänud kohtades kaablid paigaldada vähemalt 450N tugevusklassiga kaitsetorudesse.

Kaablite sisseviigud alajaama keldrisse tehakse PVC kaitsetorudest. Sisseviikude kaitsetorud peavad ulatuma 1-2 meetrit alajaama betoonkeldri avadest väljapoole. Kui kaabel tuleb alajaama juurde kaitsetorus, siis sisseviigu ja kaabli oma kaitsetorude vahele peab jääma vahemik. Vahemik on vajalik selle jaoks, et alajaama keldrisse ei koguks kondensaat.

Riigiteega ristumisel kaabli tuleb paigaldada vastavalt riigitee teemaale projekteerimisnõuetele ning paigaldada kaabel kinnisel meetodil, vältides kaabli lahtise kaevikusse paigaldamist teemaale. Juhul, kui tuleb paigaldada kaabel teemale lahtise kaevikusse, siis järgida nõutud vahekaugused sõidutee piiridega.

Tabel 6. Kaablite ja kaitsetorude tehnilised parameetrid.

Kaabli tüüp Pinge, kV max. lubatud koormusvool pinnases 65°C (70°C AXPK), A

AXPK 4G16 0,6(1)/1,2 kV 80

AXPK 4G240 0,6(1)/1,2 kV 265

Kaitsetoru Läbimõõt, mm Tugevus, N

Kollane PVC ⌀50 450N

Kollane PVC ⌀75 450N

Kollane PVC ⌀110 450N

Oranž PVC ⌀75 750N

Punane PE ⌀75 1250N

Paigaldatavad maakaablid tähistada kogu ulatuses kollase hoiatuslindiga „Ettevaatust, Elektrikaabel!“. Hoiatuslint paigaldada sügavusele 0,3m ülalpool kaablit või kaabli kaitsetoru ülaserva. Kaabli otsad tuleb tähistada kaablilipikutega (vastavalt elektrivõrgu omaniku kehtestatud nõuetest või Elektrilevi OÜ normdokumendist: 0,4...20 kV võrgustandard P346 “Võrguvara tähistamise ja märgistamise nõuded”). Kaablilipikutele peab kandma järgmised andmed:

• Kaabli algus- ja lõpppunkt;

• Kaabli tootemark;

• Kaabli number.

Kaevetööde teostamisel jälgida Raasiku vallavolikogu 08.10.2019 a määruse nr 18 „Raasiku valla kaevetööde eeskiri“ nõuete täitmist. Raasiku valla kaevetööde eeskiri–Riigi Teataja

Tehnovõrkude vahekaugused

Tehnovõrkude vahekaugused on toodud välja tabelis:

Tabel 7. Tehnovõrkude vahekaugused

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

14

Tehnovõrgu tüüp Vahekaugus rööpkulgemisel, m

Vahekaugus ristumisel, m

Teine elektrikaabel 0,1 0,1

Veetrass 1,0 0,3

Sadevee- ja kanalisatsioonitrass 1,0 0,3

Gaasitrass 1,0 0,3

Sidetrass 0,25 0,1

Tähistused

Elektripaigaldiste – ja seadmete eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata 0,4...20 kV võrgustandardi P346 “Võrguvara tähistamise ja märgistamise nõuded”.

Maandus

Käesolevas eektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

Põhikaitsena (otsepuutekaitse) põhiislatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

Rikkekaitsena (kaudpuutekaitse) – toite automaatset väljalülitamist koos mandatud kaitsepotentsiaali ühtlustussüsteemi väljaehitamisega.

Katete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted vastvalt: Majandus ja kommunikatsiooni-ministri määrusele 03.08.2015 nr 101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Ehituskaevikust väljakaevatud pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteed, kõnniteed).

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Peale tööde lõpetamist tuleb taastada ehitustööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne) enne ehitustööde alustamist pindalaselt olemas olnud mahus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatisi tuleb taastada vastavalt nende endisele seisukorrale.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

15

6. Ehitusjäätmete käitlemine

Tööde teostamisel peab Töövõtja juhinduma Raasiku valla jäätmehoolduseeskirjast (määrus nr 25, vastu võetud 12.10.1999 a.).

Eeskiri määrab kindlaks jäätmehoolduse korra Raasiku valla haldusterritooriumil ja on kohustuslik kõikidele juriidilistele ning füüsilistele isikutele. Käesoleval objektil võivad ehitusjäätmete hulka kuuluda ehituskivide ja ehitusmaterjalide jäätmed. Nende käitlemine tuleb kooskõlastada Keskkonnaameti jäätmespetsialistiga. Töö käigus ei teki ohtlikke ehitusjäätmeid.

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule, vt Raasiku valla jäätmehoolduseeskiri–Riigi Teataja. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

Ehitusloa või ehitusteatise kohustusliku ehitise ehitus- ja lammutustegevuse lõppedes tuleb esitada linnavalitsusele jäätmeõiend tõendamaks ehitusjäätmete nõuetekohast käitlemist läbi ehitisregistri või edastades õiendi linnavalitsusele vähemalt 1 tööpäev enne kasutusloa või -teatise esitamist ehitisregistris. Jäätmeõiendil tuleb kajastada vähemalt jäätmetekke koht, kui palju ja millised jäätmed tekkisid ning kuhu või kellele need üle anti.

7. Käidujuhend

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 Elektripaigaldiste käidu ohutusjuhend, ver.3.

8. Tööde kirjeldus

Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodud kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

16

kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonidelt. Ehitatav liinitrass, seadme asukoht jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

Olemasolevate ehiistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

Töö nr. 2601025 Töö nimi: Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine Staadium: Tööprojekt Tellija: BauEst OÜ Projekti koostaja: Dmitry Kondaev Projekti kontrollija: Dmitry Kondaev Kuupäev: 30.01.2026

17

Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seaduseid ja määruseid.

Ehitustööde dokumenteerimine ja järelvalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellijapoolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

±0.00=42.10

R iigitee kaitsevöönd 10m

RK 1 41,64

RK 3 41,85

RK 2 41,64

543 & 544

543 & 544

1 1

2 2

Articulated Vehicle with Twin Steered Tractor

Articulated Vehicle with Twin Steered Tractor

Viia kokku olemasoleva märgistusega 922

Kaupluse toide võtta Elektrilevi kilbist LK226036 kaabliga AXPK 4G240

Kaablikaitsetoru PVC, Ø50, 750N paigaldada min. 1,0m sügavusele asfalteeritud kõnnitee all Ltoru=7m

Kaablikaitsetoru PVC, Ø50, 750N paigaldada min. 1,0m sügavusele asfalteeritud kõnnitee all Ltoru=7m

Toitekaabel AXPK 4G240 viia hoone sisse ning ühendada peajaotuskilbis, jätta varu hoone sees 10m

kaablite sisend hoonesse. Läbiviik täita tuletõkke mastiksiga. Kui ava on rohkem kui 5cm, kasutada tuletõkke mansett.

Puurimiskaevik

Puurimiskaevik

Ristlõike A-A asukoht.

Lõike A-A 3,09

A A

A Kr

Ta llin

na m

nt

A

X=6581000

Y =

561600

N

A

A

ARL-079

41 .7

9

41.08 40.81

39.90 39.96 40.08

40.41

40.52

41.41 41.65

41.67 42.03 41.62

41.6341.70

41.76

41.77

41.94

41.85

41.90

39.9739.9840.0340.0339.9439.9540.0940.42 40.6941

.0 3

40.67

41.02 40.70

40.35 39.98 39.95 40.02 40.07 39.83 39.94

39.96 40.0039.92

39.9339.9040.0140.46

40.94 40.88

41.12 41.16 40.59 40.04 39.97 39.95 39.98 39.95

39.94

39.98 39.9639.87

39.92 40.1840.1940.57

41.27

40.54

40.8341.41

40.46 41.09

41.52

41.96

41.92 42.20

41.98

41.81

41.85

41.57 40.4542.1842.11

42.19

41.69 41.23 41.17

41.16 40.54 40.04

40.32 40.27

39.91 39.85 39.81 39.92

39.92

39.88

39.95

39.99

39.95

39.24

39.53

39.32

39.52

39.83

40.05

40.05

39.88

40.0439.9839.90 40.12

40.14

40.08

39.80

39.35

38.51

39.95

39.94

40.03 40.09

40.06

40.16

39.91 39.34

39.81

39.68 39.52

40.42

39.89

40.15

40.02

40.03

40.47

39.87 39.75

39.94

40.23

41.2341.22

41.74

41 .8

7

41.72

41 .7

4 41

.7 8

41.98

41.90

41.89

41.86

lillepott

prügikast

prügikast

40.27 41.31

pink

bussipeatus

42 .0

0

40 .50

40 .5

0

40.00

40 .00

40 .0

0

40 .0

0

40.00

40 .00

41.00

40.00

40.00

kraav

põld

põld

põld

põld

põld

41.53 41.52

41.55

40.92

40.71 40.62 40.21

41.88

40.02

41 .9

0 41

.9 7

42 .0

9

42 .0

9 42

.0 0

42 .1

3

42 .1

6

41.94

41.99

41.96 41 .9

3

41 .9

7

41 .9

4

41.90

41 .7

0

42 .2

0

42 .0

5 42

.1 3

42 .1

1

42 .0

3 41

.9 6

42 .0

0

41.6241 .8

9 41

.9 5

42 .0

1

42 .1

2

42 .1

2 42

.0 4

42 .1

8 41

.6 7

42.09

42.06

41 .7

4

42 .0

0

41 .9

3 42

.0 1

42 .0

5 41

.9 2

41 .9

9

41 .9

0

41 .8

5 41

.8 5

41 .8

6 41

.8 2

41.84

41.77 41.81

41 .8

0 41

.8 4

41 .8

0

41 .9

2

41 .9

0 41

.8 1

41 .8

8

41 .9

2

41 .9

3

41 .8

1

41 .8

3

41 .8

1

41.79 41 .0

7

41 .6

5 41

.7 3

41 .8

2

41 .7

4

41 .9

3 41

.8 2

41 .9

1

be t.k

ivi

be t.k

iv i

A

be t.k

iv i

be t.k

iv i

Kr

Kr

Kr

65101:001:0687

65101:001:1165

65101:001:1164

65101:001:1163

65101:003:0493

11304 Aruküla-K stivere tee lõik 10

Lõokese tänav

Tallinna mnt 33

Orgemetsa

Sügise põik 4

65101:003:0351 11304 Aruküla-Kostivere tee

Reservtoru D=110 PVC 450N

ORIENT.

ORIENT.

ORIENT.

ORIENT.

ORIENT.

ORIENT.

Proj. parkla valgusti - Vizulo Micro Martin - 100W, 16LED, L01 - F2-2 L2 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=6m

Proj. parkla valgusti - Vizulo Micro Martin - 100W, 16LED, L01 - F2-3 L3 - Valgusti kaabel, LKAABEL=7m - Konuseline metallmast, H=6m

Proj. parkla valgusti - Vizulo Micro Martin - 100W, 16LED, L01 - F2-4 L1 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=6m

Proj. parkla valgusti - Vizulo Micro Martin - 100W, 16LED, L01 - F2-1 L1 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=6m

Proj. tänavavalgusti - Phillips BGP761 - LED55, 33,5W, 3000K - F1-4 L1 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=8m

Proj. tänavavalgusti - Philips DigiStreet BGP761 - LED55, 33,5W, 300 K - F1-3 L3 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=8m

Proj. tänavavalgusti - Philips DigiStreet BGP761 - LED55, 33,5W, 3000K - F1-2 L2 - Valgusti kaabel, LKAABEL=7m - Koonuseline metallmast, H=8m

Proj. ÜKR valgusti - Philips BGP760, LED30, DPR1 optika, 5700K - valgustuspunkti kõrgus 6,1m - Koonuspost 4,5m + 1m konsool (konsooli kõrgus 1,5m) - F1-2, L2

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=54/63m - Kaitsetoru PVC, Ø50, 450N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=39/45m - Kaitsetoru PVC, Ø50, 450N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=28/34m - Kaitsetoru PVC, Ø50, 450N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=30/36m - Kaitsetoru PVC, Ø50, 450N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=28/34m - Kaitsetoru PVC, Ø50, 450N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=25/28m - Kaitsetoru PVC, Ø50, 750N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=25/28m - Kaitsetoru PVC, Ø50, 750N - lahtisel meetodil, sügavusele min. 0,7m

Proj. valgustuse maakaabel - AXPK 4G16, Ltrass/Lkaabel=21/28m - Kaitsetoru PE, Ø75, 1250N - Kaitsetoru pikkus, L=13m - kinnisel meetodil, sügavusele min. 1,5m - Riigiteega nr 11304 Aruküla-Kostivere

tee ristumine, km 1,07-1,08

Proj. valgustuse kaitsetoru - Kaitsetoru PVC, Ø75, 750N - Kaitsetoru pikkus, L=2m - lahtisel meetodil, sügavusele min. 1,0m

Tarbija elektrimaakaabelliin AXPK 4G240 LK226036-Grossi PJK. Ltrass/Lkaabel=65/71m Kabel paigaldada lahtisel meetodil, sügavusel min. 0,7m

Riigitee kaitsevööndi piir

Riigitee kaitsevööndi piir

Proj. ÜKR valgusti - Philips BGP760, LED30, DPR1 optika, 5700K - paigaldada konsooliga 1m kõrgusele 6m

Lisada olemasolevale valgusti mastile ÜKR valgusti konsooliga 1m, valgusti kõrgus - 6m

1,61 1,61

1,51

AC 32 base (100% graniitkillustik) 7cm Lubjakivi killustikukalus fr 16/32 kiiluda fr 8/16

(kulu 25 kg/m2) (Emin=130 MPa) 30cm keskliivast dreen.kiht Ev2 (MPa) =59 30cm

täide k≥0,5 m/ööp (Kt≥0,98) 20cm

torustiku ümbruse materjalid (vt eriosa projekti)

Aluses kasutatav lubjakivikillustik peab vastama nõuetele: GC80/20, C90/3, LA30, F4, FI20, f2, PN*.

Sõidutee asfaltkate taastamine

Projekteeritud toru, kaabel

h *

b 0.3 0.3 0.3

AC 16 bin (100% graniitkillustik) 5cm AC 8 surf (100% graniitkillustik) 6cm

Lubjakivi killustikukalus fr 16/32 kiiluda fr 8/16 (kulu 25 kg/m2) (Emin=140 MPa) 20cm

keskliivast dreen.kiht k≥3 m/ööp (Kt≥0,98) 20cm täide k≥0,5 m/ööp (Kt≥0,98) 20cm

torustiku ümbruse materjalid (vt eriosa projekti)

Aluses kasutatav lubjakivikillustik peab vastama nõuetele: GC85

20; FI 25; LA30; F2.

Kõnnitee asfaltkate taastamine

Projekteeritud toru, kaabel

h *

b 0.3 0.3 0.3 Olemasolev muru

Projekteeritud toru, kaabel

Muru ja haljasala taastamine

murukülv (külvitihedus 20 g/m2) 5 cm muru kasvualus, II klass 15 cm

Kaeviku tagasitäide välja kaevatud materjalidega 30 cm

torustiku ümbruse materjalid (vt eriosa projekti)

h *

b0.5 0.5

Kaitsetoru sängituskiht keskteraline liiv/ looduslik kruus 0,063...63, E≥60 MPa 5 cm

Esmane täide väljakaevatud pinnasega (Kt≥0,92) 20 cm

Ulatus vastavalt katete taastamise plaanile (kaevu servast ala taastamine vähemalt 0,5m)

AC 16 surf (SMA segu) 4cm

Liivapadi (tasandatud ja tihendatud kiht 5cm

Tänava koormusklass C3 Tänava koormusklass C3

Ulatus vastavalt katete taastamise plaanile

Olemasolev kõnnitee sillutiskate

Ulatus vastavalt katete taastamise plaanile Olemasolev kõnnitee

sillutiskate

RISTPROFIIL 2-2

39.00

40.00

41.00

38.00

42.00

D P

järgne kinnistu piir

1:2

0,0400,0250,0400,1000,020

2.00 3.00 6.00 1.50 1.50

0.500.25 0.50

P ro

je kt

ee rit

ud ja

lg ra

tta - j

a ja

lg te

e

P ro

je kt

ee rit

ud s

õi du

te e

Väljakaevatava kaeviku piir

Olemasoleva maapinna joon

Murukülv Kasvupinnas, 15 cm Täitematerjal

Asfaltbetoon AC 8 surf, 5 cm

Kiilutud killustikalus, 20 cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,98 Liivalus, 20 cm

Täitematerjal (Kt≥0,98)

(45% tardkivimist täitematerjal)

Tihendatud (Kt≥0,96) olol. pinnas

(100% tardkivimist täitematerjal)

Kiilutud killustikalus, 25cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,98 Liivalus, 25 cm

Täitematerjal (Kt≥0,98) Tihendatud (Kt≥0,96) olol. pinnas

Asfaltbetoon AC 16 surf, 5 cm

Asfaltbetoon AC 20 base, 7 cm

RISTPROFIIL 1-1

39.00

40.00

41.00

38.00

42.00 42.10

P ro

je kt

ee rit

ud h

oo ne

Betoonäärekivi (150x290x800), h=8cm paigaldusbetoon C16/20

3.00

0,020 0,021

Kiilutud killustikalus, 20cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,98 Liivalus, 20 cm

Täitematerjal (Kt≥0,98) Tihendatud (Kt≥0,96) olol. pinnas

Betoonkivi, 6 cm Paigalduskiht, 3 cm

(100% tardkivimist täitematerjal)

Kiilutud killustikalus, 25cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,98 Liivalus, 25 cm

Täitematerjal (Kt≥0,98) Tihendatud (Kt≥0,96) olol. pinnas

Asfaltbetoon AC 12 surf, 4 cm

Asfaltbetoon AC 20 base, 6 cm

Tihendatud olemasolev pinnas Kt=0,96

Sidumata segu nr. 6, 12 cm Kiilutud killustikalus, 25 cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,98Liivalus, 25 cm

Täitematerjal (Kt≥0,98)

Väljakaevatava kaeviku piir

MÄRKUSED: 1. Hoone toitekaabel AXPK 4G240 paigaldada liitumiskilbist LK226036 kuni poe hoone kaablite sisendi punktile. Kaabel paigaldada kaitsetorus PVC, D110, 450N, sügavusel min. 0,7m. 2.Toitekaabel viia hoone sisse kuni peajaotuskilbi PJK ühenduspunktini ning jätta varu 3m. 3. Paigaldada PJK ühenduskohalt toitekaabel AXPK 4G16 valgustuse toideks. Paigaldada valgustuse kaablid parklas vastavalt asendiplaanile. 4. Paigaldada mastide vundamendid koos mastidega. (masti pikkus - 8m). Parkla mastide pikkus - 6m. ÜKR valgusti masti pikkus - 6m. Uue ÜKR valgusti masti pikkus - 6m. Teine ÜKR valgusti paigaldada olemasolevale mastile 6m kõrgusele. 5. Paigaldada mastidele konsoolid ja valgustid. 6. Aruküla-Kostivere tee kinnistul paigaldada toitekaabel olemasolevalt tänavavalgustuse mastilt uuele mastile. Kaabel paigaldada kinnisel meetodil, kaitsetorus PE, D75, 1250N. Kaabel paigaldada sügavusel min. 1,5m. Pikendada kaabel uuest mastist Lõokese tänaval vastavalt planeeritud sõidutee ja kõnnitee asukohale. 7. Lisada olemasoleva tänavavalgusti mastile Aruküla-Kostivere tee kinnistul 1m konsool, kõrgusele 6m ning paigaldada lisa ÜKR valgusti vastavalt valgustusarvutusele EL-9-03. 8. Riigitee kaisevööndis tegutsemiseks transpordiametis kooskõlastatud projektist kõrvalekalded keelatud.

AS Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

BauEst OÜTallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe välisvõrkude projekteerimine

asendiplaan

D.Kondaev

D.Kondaev

ELV-4-01

1 4

1:500

TP

21.05.2026

olemasolev KP maakaabelliin

olemasolev MP maakaabelliin

olemasolev sadevee kanalisatsioon

olemasolev veetrass

projekteeritav tänavavalgustuse kaabel

olemasolev sadevee kanalisatsiooni kaevik

olemasolev tänavavalgusti

katastri piir

olemasolev välisvalgustuse juhtimiskilp

demonteeritav võrk

projekteeritav kaitsetoru 450N

projekteeritav kaitsetoru 750N

projekteeritav MP elektrikaabel

projekteeritav kaitsetoru 1250N

projekteeritav valgustimast jalandiga

puurimiskaevik

sõidutee piir

katastriüksuse piir

olemasolev sidekaev

olemasolev sidetrass

olemasolev sidetrass

olemasolev kanalisatsioonitrass

olemasolev drenaaž

TINGMÄRGID

PROJEKTEERITUD HALJASALA (TÜÜP 6)

PROJEKTEERITUD KÕNNITEE ASFALTBETOONKATE (TÜÜP 3)

LIKVIDEERITAV OBJEKT

PROJEKTEERITUD ASFALTKATTE SERV

OLEMASOLEVAD KINNISTU PIIRID

PROJEKTEERITUD LIIKLUSMÄRK

PROJERTEERITUD LIIKLUSMÄRGI POST

PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATE (TÜÜP 1)

PIKETT MÄRGI NR.

PROJEKTEERITUD ÜLEKÄIGURAJA NÄHTAVUSKOLMNURK

PROJEKTEERITUD ÜLEKÄIGURAJA KATTEMÄRGISTUS

PROJEKTEERITUD KÕNNITEE ÄÄREKIVI (h= 0 cm)

PROJEKTEERITUD ÄÄREKIVI (h= 0 cm)

PROJEKTEERITUD ÄÄREKIVI (h= 8 cm)

PROJEKTEERITUD JUURDEPÄÄSU NÄHTAVUSKOLMNURK

PROJEKTEERITUD KRUUSAST TUGIPEENAR (TÜÜP 5)

PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATE (TÜÜP 2)

PROJEKTEERITUD KÕNNITEE BETOONKIVIKATE (TÜÜP 4)

OLEMASOLEV HORISONTAAL48,50

PROJEKTEERITUD HORISONTAAL41,00

PROJERTEERITUD LIIKLUSMÄRGI KONSOOL

PLANEERITUD TÄNAVAVALGUSTUSKAABEL

PLANEERITUD MADALPINGEKAABEL

PLANEERITUD SIDETRASSS1

PLANEERITUD VEETRASS

PLANEERITUD KANALISATSIOON

PLANEERITUD SADEMEVEE KANALISATSIOON

PROJEKTEERITUD NÕLV (KALLE 1:2)

PROJEKTEERITUD BRAIKIVI

DP JÄRGSED KINNISTU PIIRID

TEEDEPROJEKTI TINGMÄRGID: KLM Projekt OÜ, TÖÖ NR 0625_PP_TL-4

PLANEERITUD TÄNAVAVALGUSTI

projekteeritav sidetrass

projekteeritav ÜKR valgusti konsooliga olemasolevale mastile

projekteeritav ÜKR valgusti mastiga

VALGUSTITE SPETSIFIKATSIOON: 1. ÜKR valgusti - Philips BGP282, LED18, DPR1 optika, värvsus 5700K, võimsus 11,2W 2. Parkla valgusti - Philips BGP282, LED120, DX70P, värvsus 3000K, võimsus 64 W

Philips BGP282, LED120, DX50, värvsus 3000K, võimsus 75 W 3. Lõokese tn tänavavalgusti - Philips BGP761, LED55, DM10 optika, värvsus 3000K,

võimsus 33,5W

avatud kaeviku kontuur

40,00

39,00

38,00

41,00

42,00

43,00

44,00

45,00

46,00

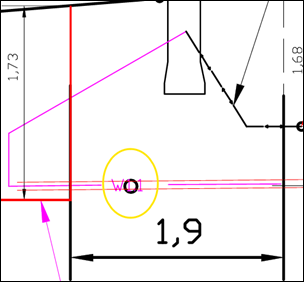

1, 68

1, 68 1,

61

1, 58

1, 68

1, 73 1, 68

Puurimiskaevik sügavus 1,7m

Puurimiskaevik sügavus 1,7m

47,00

48,00

0, 53

Projekteeritav tänavavalgustuse maakaabel kaitsetorus. -kaabel AXPK 4G16 -kaitsetoru PE, Ø75, 1250N (punane); -paigaldamissügavus min. 1,5m; -paigaldus kinnisel meetodil.

Projekteeritav valgustimast. -pikkus 8m -koonuseline metallmast -mastijaland VPA-2 100-136mm

3,09

1,61

65 10

1: 00

3: 03

51 1

1 3

0 4

A ru

kü la

-K o

st iv

e re

t e

e

6 5 1 0 1 :0

0 3 :2

5 9 0

T a

lli n

n a

m n

t 3

2

65 10

1: 00

1: 11

64 T

a lli

n n

a m

n t

3 3

A-A ristmeväli kinnine läbipidamine

Ettevaatust! Ristumine tänavavalgustuse maakaabliga!

Masti kaugus tee piirist 3,09m

Olemasolev tänavavalgusti mast

Olemasolev tänavavalgustuse maakaabelliin

Sõidutee piir

Haljastusala ja kergliiklustee piir

Katastriüksuse piir

3,13

Kergliiklustee piir

Katastriüksuse piir H al

ja st

us al

a

K e rg

lii kl

u s

te e

H al

ja st

us al

a

S õi

du te

e

Sõidutee piir

AS Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

BauEst OÜTallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grossi poe tugevvoolu välisvõrgu projekti koostamine

Ristlõike joonis A-A

D.Kondaev

D.Kondaev

ELV-4-04

4 4

1:50

TP

22.05.2026

olemasolev tänavavalgustuse MP maakaabelliin

projekteeritav MP elektrikaabel

projekteeritav kaitsetoru 1250N

projekteeritav valgustimast jalandiga

olemasolev valgustimast jalandiga

puurimiskaevik

sõidutee piir

katastriüksuse piir

TINGMÄRGID

kergliiklustee piir

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Dmitry Kondaev

AS Connecto Eesti

[email protected]

Tuisu 19

11314, Tallinn, Harju maakond

Teie 13.05.2026

Meie 25.05.2026 nr 7.1-2/26/1738-5

Aruküla alevikus, Tallinna mnt 33 kinnistule

juurdepääsu tagamiseks riigitee nr 11304

km 1,095 rajatava ristumiskoha ning km

1,08 rajatava ülekäiguraja teevalgustuse

projekti kooskõlastamine riigitee nr 11304

maaüksuse piires ja tee kaitsevööndis

Kooskõlastamiseks esitatud projektis on ette nähtud tänavavalgustuskaabli ja valgustusmastide

paigaldamine riigitee maaüksuste piires ja tee kaitsevööndis:

Ristumine riigiteega nr 11304 Aruküla-Kostivere tee km 1,08 kinniselt, kaitsetorus, km 1,08

– 1,09 tehnovõrgu kulgemine tee kaitsevööndis.

Projekt on koostatud vastavuses Transpordiameti 04.02.2026 kirjaga nr 7.1-2/26/1738-2

väljastatud nõuetele.

Võttes aluseks ehitusseadustiku (EhS) § 99 lg 3, kooskõlastame AS Connecto Eesti töö nr

2601025 „Tallinna mnt 33, Aruküla, Raasiku vald, Harju maakond. Grossi poe välisvõrkude

projekteerimine“. Juhime tähelepanu, et kooskõlastuse objektiks on ainult käesoleva projektiga

kavandatud rajatised ja muudele projekti asendiplaanil toodud ehitistele see ei laiene.

Transpordiameti ja AS OG Elektra vahel on sõlmitud riigitee nr 11304 Aruküla-Kostivere tee km

1,095 ristumiskoha ehitamiseks ristumiskoha ehitmise leping nr 7.1-1/25/19340-4, mille aluseks

on „Grossi poe parklaprojekt Orgmetsa kinnistule Aruküla alevikus.“ (KLM Projekt OÜ, töö nr

0625) põhiprojekti staadiumis.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Tehnovõrgu omanik peab esitama Transpordiametile garantiikirja kehtivusajaga 5 aastat,

milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud võimalike

kahjustuste likvideerimise oma kuludega.

2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele

kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud

asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses

ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada

Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub

www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade

kasutus – tehnovõrgud – Riigivara kasutamiseks andmise ja isikliku kasutusõiguse seadmise

taotlus (tehnovõrgud ja rajatised). Sõlmitud leping on aluseks liiklusvälise tegevuse loa

väljastamiseks.

2 (2)

3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

liikluskorraldusele ningkooskõlastada see Transpordiametiga e-posti aadressil

[email protected].

3.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba.

Taotluse vorm on leitav https://www.transpordiamet.ee/taotlused-blanketid#tood-ja-

piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected].

Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid

kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9

„Maastikukujundustööd“ kvaliteedinõuetele.

7. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise ja

nõuetekohase taastamise tööd oleks teostatavad võimalikult lühikese aja jooksul. Kui

ilmastikuolud ei võimalda riigitee teemaa ja tee konstruktsioonide taastamist, tuleb

projektikohaste tehnovõrkude ehitustööd riigitee piirides peatada. Katted peavad olema

taastatud ja teemaa korrastatud enne tehnovõrgule kasutusloa andmist.

8. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

9. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf

ja .dwg (.dgn) formaadis.

10. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus

Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib 2 aastat väljaandmise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Annika Matson

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Asendiplaan

Ristmevälja joonis

Seletuskiri

IKÕ ala plaan

Valgusarvutused

Annika Matson

54620384, [email protected]

Pos 1

N

ARL-079

prügikast

bussipeatus

65 10

1: 00

1: 06

87

65101:001:1165

65101:001:1164

65101:003:0493

65101:003:2590 1 1 3 0 4 A

ru kü

la -K

o st

iv e re

t e e lõ

ik 1

0

Lõokese tänav

Tallinna mnt 33

Sügise põik 4

Tallinna mnt 32

65 10

1: 00

3: 03

51 1 1 3 0 4 A

ru kü

la -K

o st

iv e re

t e e

AS Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

BauEst OÜTallinna mnt 33, Aruküla, Raasiku vald, Harju maakond Grosii poe välisvõrkude projekteerimine

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

D.Kondaev

D.Kondaev

EL-4-03

3 4

1:500

TP

21.05.2026

IKÕ ala Pos n.

Kinnistu registriosa nr.

Katastriüksuse tunnus, nimi

IKÕ ala pindala m2

Pos 1 5780150 65101:003:0351 11304 Aruküla-Kostivere tee

41m2

olemasolev tänavavalgustuse MP maakaabelliin

projekteeritav TV maakaabelliin

olemasolev valgustimast jalandiga

katastriüksuse piir

TINGMÄRGID

maakaabelliini IKÕ ala

projekteeritav ÜKR valgusti konsooliga olemasolevale mastile

projekteeritav ÜKR valgusti mastiga
