Tere

Manuses on Rahvamaja projekt, mis on saanud ehitusloa. Kas saaksite täpsustada, kuidas see projekt TRAM-iga kooskõlastati?

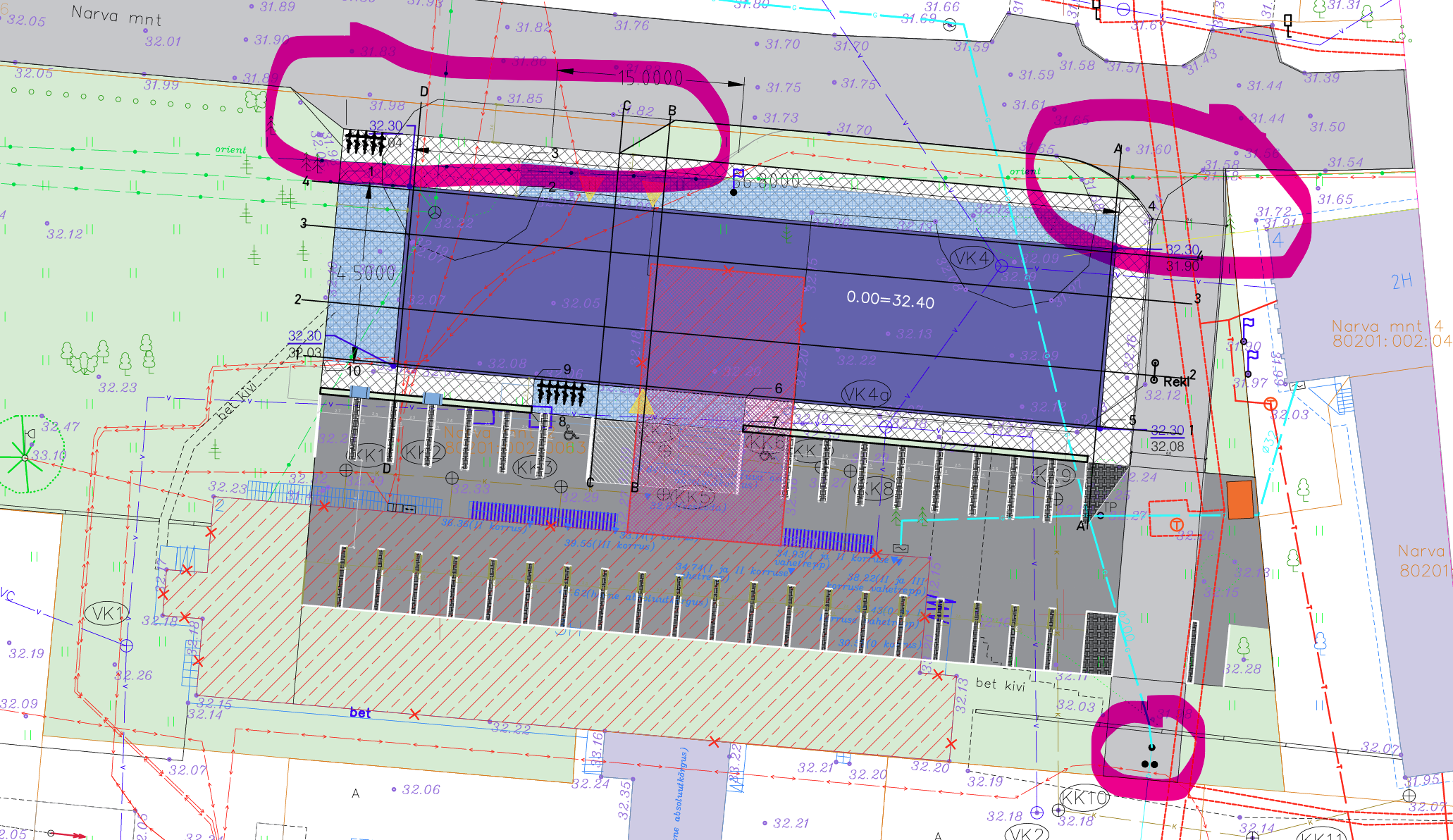

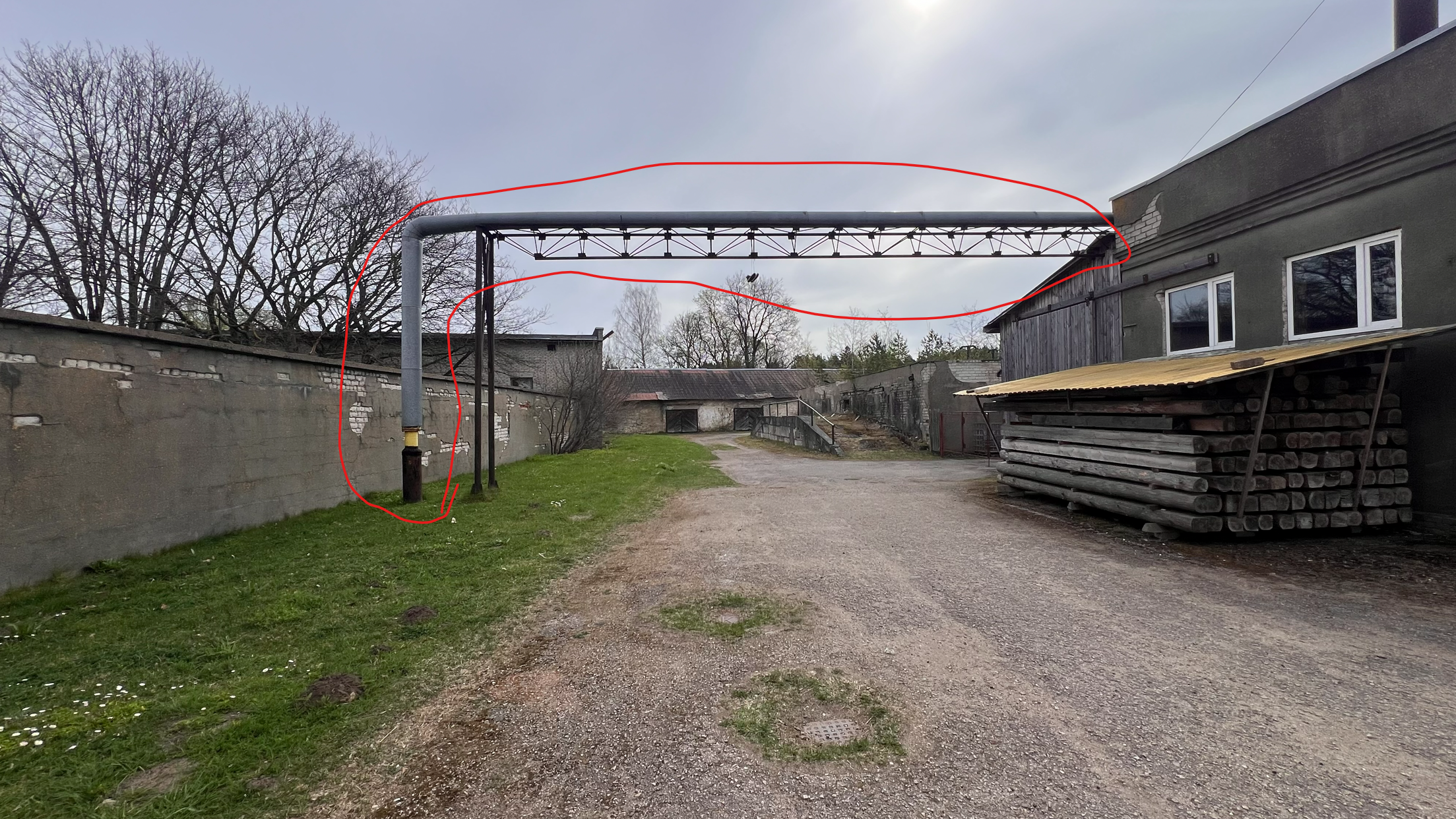

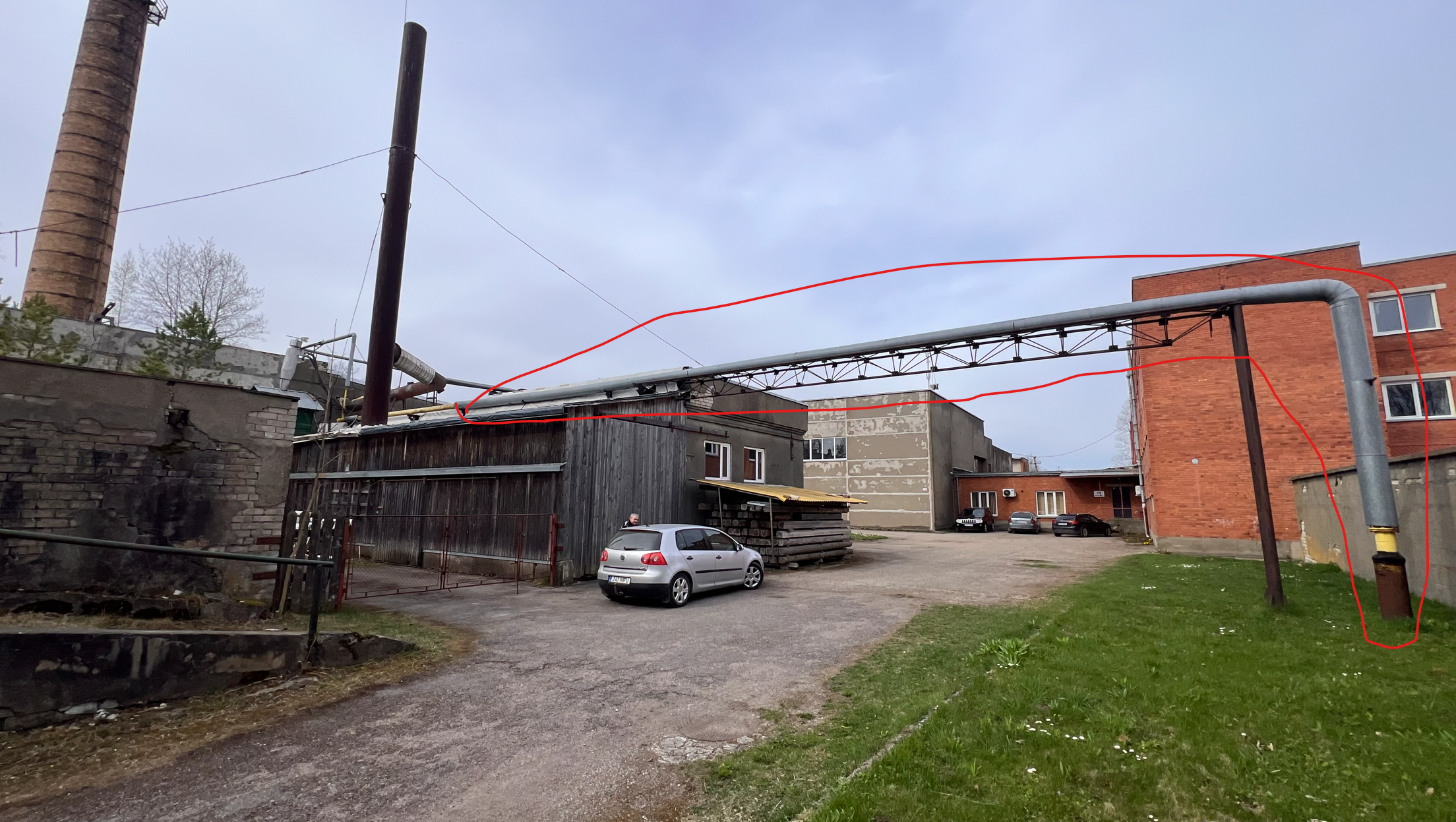

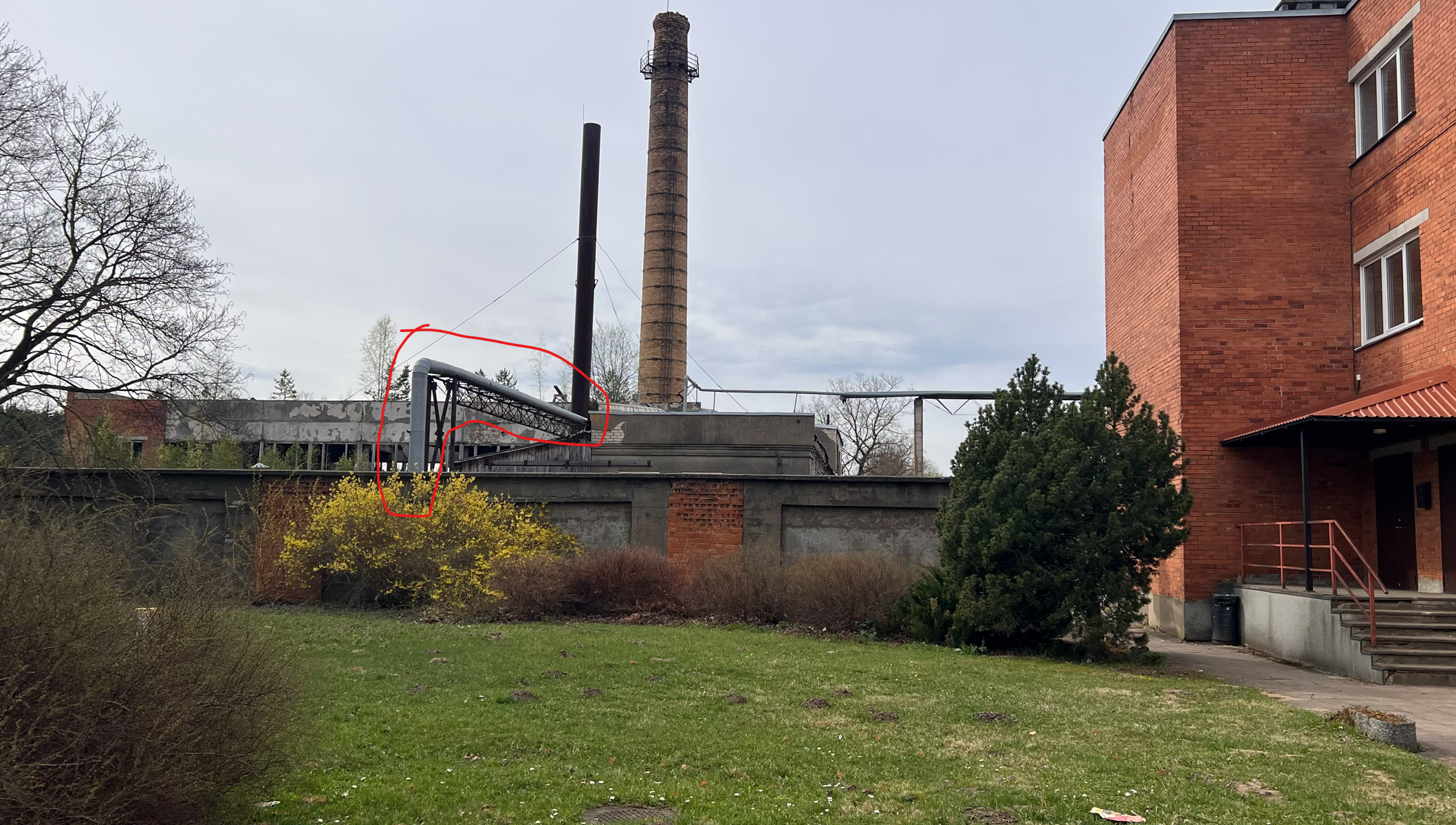

Lõunapoolses osas väljub gaasitoru maapinnast otse tee keskelt.
Kas uus juurdepääs kinnistule ning teise sissesõidu likvideerimine on kooskõlastatud?
Kas projekteeritud tasku on mõeldud bussipeatusena või on sellel mõni muu eesmärk?

Lugupidamisega,

Aleksandr Tsõgankov

Projektijuht

Ribbon Consult OÜ

+372 58125434

Ehitusloa väljastamine Narva mnt 2 Voka nr 150.pdf

Narva mnt 2, Voka.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

MARK ALLIKMÄE PNOEE-38904040235 2024-11-05 09:29:16

MEHIS LUUS PNOEE-38311252230 2024-11-05 09:34:58

MARINA TOOMEL PNOEE-45307240326 2024-11-05 13:00:03

24014_EP_AA-0-01_v02_tiitelleht.pdf

Haustec OÜ Reg. kood 12901903 Tulika tn 31 / Endla tn 45a www.haustec.ee Tallinn, Harju maakond 10615 [email protected] a/a EE701700017003784918

Rahvamaja ümberehitusprojekt

Objekt: Voka rahvamaja

Aadress: Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond

Katastri tunnus: 80201:002:0063

Tellija: Toila Vallavalitsus

Esindaja: Mehis Luus

+372 5209403

[email protected]

Projekti number: 24-014

Staadium: Eelprojekt

Väljastatud: 29.04.2024

Projekteerija: Haustec OÜ

MTR: EEP004191

Koostas: Mark Allikmäe; [email protected]; +372 55 520 153

Pädev isik: Marina Toomel

Tallinn 2024

24014_EP_AA-0-02_v03_sisukord.pdf

RAHVAMAJA ÜMBEREHITUSPROJEKT 11.10.2024

Haustec OÜ

Reg. kood 12901903 Tulika tn 31 / Endla tn 45a

www.haustec.ee Tallinn, Harju maakond 10615

[email protected] a/a EE701700017003784918

PROJEKTI KOOSSEIS

A Seletuskiri

SISUKORD 1 ÜLDOSA ..............................................................................................................................1

2 ASENDIPLAAN ..................................................................................................................4

3 ARHITEKTUUR .................................................................................................................9

4 HOONE KONSTRUKTSIOONID JA PINNAKATTED ..............................................14

5 TEHNOSÜSTEEMID .......................................................................................................17

6 TULEOHUTUSNÕUDED ................................................................................................20

7 ENERGIATÕHUSUS .......................................................................................................29

B Graafiline osa

Jrk nr Joonise nimetus Tähis Mõõtkava

1 Asendiplaan AS-4-01 M 1:500

2 1. korruse plaan AR-5-01 M 1:200

3 2. korruse plaan AR-5-02 M 1:200

4 Katuse plaan AR-5-03 M 1:200

5 Lõiked L-1; L-2; L-3; L-4 AR-5-4 M 1:200

6 Vaade lõunast / vaade põhjas AR-6-01 M 1:200

7 Vaade idast / vaade läänest AR-6-02 M 1:200

24014_EP_AA-3-01_v04_seletuskiri.pdf

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 1 / 31

A SELETUSKIRI

1 ÜLDOSA

1.1 Üldandmed

Objekt

Nimetus: Voka Rahvamaja

Aadress: Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond

Katastritunnus: 80201:002:0063

Tellija Toila Vallavalitsus

Esindaja

Nimi: Mehis Luus

Tel: +372 5209403

E-post: [email protected]

Projekteerija

Ärinimi: Haustec OÜ, reg.kood 12901903

MTR: EEP004191

Aadress: Tulika tn 31/Endla tn 45a, Tallinn, Harju maakond

Koostaja: Mark Allikmäe; [email protected]; +372 55 520 153

Pädev isik: Marina Toomel; “Okleveles építészmérnök” (arhitekti diplom,

arhitektuurimagister) Budapesti Tehnikaülikooli diplom; +372 55 670

734; KEK Invest AS, Näpi tee 20, 44305

MTR: EK10061600-0001

Ehitusgeodeesia

Ärinimi: Sirkel & Mall Geodeesia OÜ

MTR: EEG000191

Projektijuht: Madis Avi

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 2 / 31

Geodeet: Sven Viileberg, Karl Strenga

Töö nr: 397-12

KVVK

Ärinimi: w33 OÜ

Koostas: Roman Smirnov

Töö nr: KVVK-24-12

Energiamärgis

Ärinimi: Energiapartner OÜ

Koostas: Merilin Kütt

Konstruktiivne osa

Ärinimi: Espiritu solutions OÜ

Koostas: Nadežda Tervo

Gaasi osa

Ärinimi: OÜ DEM Projekt

Koostas: Olga Demidova

Töö nr: 6776/24

Ehitusgeoloogiliste uurimistööde andmed puuduvad.

1.1.1 Ehitise projekteeritud eluiga

Hoone 50 aastat

Tehnovõrkude 20 aastat

Välistrasside 50 aastat

Teed ja platsid 10...15 aastat

*Pideva hoolduse korral.

1.1.2 Projekteerimistöö eesmärk

Käesoleva projektiga lahendatakse Toila kogukonna hoone ümberehitamine.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 3 / 31

1.1.3 Alusdokumendid

1.1.3.1 Lähteandmed

- Topo-geodeetiline alusplaan

- Voka Kogukonnahoone arhitektuurne eelprojekt, töö nr 2013-104, Koostas Urban Mark OÜ,

Ülar Mark.

1.1.3.2 Normdokumendid

Määrused ja standardid

- Riigikogu 11.02.2015 seadus „Ehitusseadustik“

- Siseministri 01.01.2023 määrus nr. 17 „Ehitisele esitatavad tuleohutusnõuded“

- Siseministri 01.01.2023 määrus nr 10 „Veevõtukoha rajamise, katsetamise, kasutamise,

korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“

- Majandus ja taristuministri 17.07.2015 määrus nr. 97 „Nõuded ehitusprojektile“

- Ettevõtlus- ja infotehnoloogiaministri 11.12.2018 määrus nr 63„Hoone energiatõhususe

miinimumnõuded“

- Majandus ja taristuministri 05.06.2015 määrus nr 58 ,,Hoone energiatõhususe arvutamise

metoodika’’

- Standard EVS 812-7:2018 „Ehitise tuleohutus. Osa 7: Ehitistele esitatavad

tuleohutusnõuded“;

- Standard EVS 919:2020 „Suitsutõrje. Projekteerimine, seadmete paigaldus ja

korrashoid“;

- Standard EVS-EN 50172:2005 „Evakuatsiooni hädavalgustussüsteemid“;

- Standard 871:2017 “Tuletõkke- ja evakuatsiooni avatäited ja sulused”;

- Standard EVS 812-3:2018 „Ehitiste tuleohutus”. Osa 3: Küttesüsteemid;

- Standard EVS 920-1:2021 „Katuseehitusreeglid. Osa 1: Üldreeglid“;

- Standard EVS 932:2017 ,,Ehitusprojekt’’;

- Standard EVS 908-1:2016 ,,Hoone piirdetarindi soojusläbivuse arvutusjuhend. Osa 1:

Välisõhuga kontaktis olev läbipaistmatu piire’’;

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 4 / 31

- Standard EVS-EN ISO 10456:2008 ,,Ehitusmaterjalid ja tooted, Soojus- ja

niiskustehnilised omadused, Tabuleeritud arvutusväärtused ja deklareeritavate ning

arvutusväärtuste määramise meetodid’’;

- Standard EVS-EN ISO 6946:2017 ,,Hoonete piirdetarindid ja kompendendid.

Soojustakistus ja soojusläbivus. Arvutusmeetod’’

Kvaliteedinõuded

- TarindiRYL 2010

- MaalritöödeRYL 2012

- MaaRYL 2010

1.1.4 Ehitamise dokumenteerimine

Ehitamine tuleb dokumenteerida vastavalt majandus- ja taristuministri määrusele nr 3/

14.02.2020 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele

esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded”.

Valminud ehitise kohta esitada kasutusteatis 10 päeva enne kasutuselevõttu.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 5 / 31

2 ASENDIPLAAN

2.1 Krundi asukoht

Foto 1. Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond. Allikas: Maa-ameti

kaardiserver

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 6 / 31

2.1.1 Olemasolevad hooned

Kinnistul asub hoone rahvamaja (102021435).

2.1.2 Olemasolev reljeef ja pinnase omadused

Kinnistu pinnal ei esine märkimisväärseid kõrguste erinevusi. Krundil pinnase uuringuid

teostatud ei ole. Visuaalse vaatluse kohaselt olid keldrid kuivad.

2.1.3 Kehtivad piirangud ja kaitsevööndid

Kinnistul ei paikne kehitavaid piiranguid ega kaitsevööndeid.

2.2 Vertikaalplaneering

2.2.1 Lammutatavad rajatised/hooned

Kinnistul puuduvad lammutatavad hooned.

2.2.2 Ehitusplatsi raadamine

Antud objektil raadamistöid ei teostata.

2.2.3 Kaevetööd

Enne kaevetööde alustamist on vaja veenduda ehitustsoonis asuvate kaablite ja torustike

olemasolus ja nende täpses asukohas. Toimivaid kommunikatsioone ei tohi kahjustada. Enne

ehitustööde algust tuleb teavitada võrguhaldureid. Vundamendi kaeviku kooritud pinnas(muld)

ladustada maatüki nurgas edasiseks kasutamiseks. Peale ehitustööde lõppemist võib kasutada

kooritud pinnast krundi haljastuse taastamisel.

2.2.4 Täitetööd

Tagasitäide tuleb reeglina teha jämedast või keskteralisest liivast. Tihendama peab kihtide kaupa,

maksimaalne kihi paksus 300mm (min 60MPa).

2.2.5 Sademevee käitlemine

Riigi ilmateenistuse andmetel on aastane keskmine sademete hulk 550mm/aastas. Katuselt

tulevad sademeveed juhitakse mööda vihmaveetorusid hoonest eemale. Sademeveed juhitakse

sillutisriba 2 0 kraadise kaldega hoonest eemale ning immutatakse omal kinnistul.

2.3 Teed ja platsid

2.3.1 Tänavad, juurdesõiduteed, kõnniteed

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 7 / 31

Juurdesõidutee kinnistule on krundi põhjpoolselt küljelt.

2.3.2 Krundisisesed teed ja platsid

Krundisisesed teed ja platsid rajatakse asfaltkattest. Täpsem lahendus on näha asendiplaanil.

2.4 Haljastus ja heakorrastus

2.4.1 Olemasolev, säilitatav haljastus

Enne ehitustööde algust, tuleb tagada ehitustsooni jääva haljastuse kaitsemeetmed. Tellingute

püstitamisel ei tohi kahjustada kõrg- ja madalhaljastust, kui ehitustegevust takistab olemasolev

haljastus, siis tuleb hoolduslõikuse jaoks taotleda luba kohalikust omavalitsusest. Lõikust peab

vajadusel läbi viima arborist. Arboristi vajaduse selgitab välja ehitaja. Puude ja põõsaste kaitseks

paigaldatakse tellingutele kaitsekiled/katted ja tellingu jalgade alla suurema toetuspinnaga

toeklotsid.

Ehitusvööndisse jääv ja võimaliku kahjustada saamise ohuga puu tüvi kaetakse vastavalt

nõuetele. Samuti tuleb jälgida, et ehitusseadmetega ei sõidetaks puude juurtel ega ladustatakse

sinna ehitusmaterjale. Puule lähemal kui 2,5m ei ole soovitatav kaevata ekskavaatoriga. Lähemal

kui 2,5m tuleks kaevetöid teostada käsitsi või teha kinnisel meetodil. Üle 4 cm läbimõõduga

juuri ei tohi läbi raiuda.

2.4.1 Piirded ja väravad

Kinnistul puuduvad piirded ja väravad. Antud projektiga ei käsitleta.

2.5 Tervisekaitsenõuded ja sisekliima

2.5.1 Keskkonnamõju

Antud projektiga seotud tööd ei too kaasa keskkonna reostumist. Ehitaja peab tööd teostama

selliselt, et see ei kahjustakse ümbritsevat keskkonda. Kõik kasutatavad kemikaalid sh värvid,

lahustid, lakid tuleb käidelda vastavalt jäätmekäitlust reguleerivatele normidele, määrustele ja

seadustele.

2.5.2 Jäätmekäitlus

Ehitusjäätmete käitlemine korraldatakse materjali liikide kaupa. Jäätmete käitluse eest vastutab

ja korraldab ehitaja. Jäätmed kogutakse liikide kaupa sorteeritult metallkonteineritesse ning

antakse üle vastavat jäätmeluba omavale jäätmekäitlusettevõttele. Konteinereid hoitakse ajutiselt

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 8 / 31

omaniku kinnistul. Ehitise vastuvõtmiseks esitatavatele dokumentidele lisada ehitusjäätmete

õiend jäätmete nõuetekohase käitlemise kohta.

Ohtlikud ehitusjäätmed (asbesti sisaldavad jäätmed, värvi-, laki-, liimi- ja vaigujäätmed, sh.

nende kasutatud tühi taara ja nimetatud jäätmetega immutatud materjalid jms, naftaprodukte

sisaldavad jäätmed, saastunud pinnas) tuleb koguda liikide kaupa eraldi ja anda üle ohtlike

jäätmete käitluslitsentsi omavale ettevõttele.

Ehitusjäätmete äraandmist tõendav dokumentatsioon tuleb säilitada koos muu ehitus

dokumentatsiooniga.

2.5.3 Ruumide kunstlik valgus

Käesoleva projektiga ei lahendata ruumide valgustust. Üldkasutatavate ruumide (trepikojad,

keldriruumid) valgustuspaigaldis rekonstrueerida, mis lahendatakse eraldi projektiga.

2.5.4 Ruumide loomulik valgustus

Käesoleva projektiga ei lahendata ruumide valgustust. Säilib olemasolev olukord.

2.5.5 Ruumide sisekliima

Ruumide sisetemperatuurid kütteperioodil:

Elutuba +21°C

Magamistoad +21°C

Pesemiseruum +22°C

Esik +21°C

2.5.6 Ruumide heliisolatsioon

Müra normtasemetes on lähtutud EVS 842:2003 ’’Ehitiste heliisolatsiooninõuded. Kaitse müra

eest’’ ja Sotsiaalministri 04.03.2002 määrusest nr 42 ’’Müra normtasemed elu- ja puhkealal,

elamutes ning ühiskasutusega hoonetes ja mürataseme mõõtmise meetodid’’. Müra eluruumis ei

tohi ületada päeval 40 dB ja öösel 30 dB. Välispiirde ühisisolatsioon : >24 dB (õhumüra).

2.5.7 Siseviimistlus materjalidele esitatavad nõuded

Ei käsitleta antud projektiga, säilib olemasolev olukord. poolt heaks kiidetud ja omama vastavaid

sertifikaate.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 9 / 31

2.6 Välisvalgustus

Katuse alune on valgustatud süvistatud valgustusega. Fassaadid on valgustatud. Krundi valgustus

lahendatakse põhiprojektis koos maastikuarhitektuuri projektiga..

2.7 Maa-ala tehnilised andmed

Hoone ehitisealune pind: 1082,3 m²

Sihtotstarve Ühiskondlike ehitiste maa 100%

Krundi pindala 6692 m 2

Täisehitusprotsent 16,2 %

Parkimiskoht Pargitakse hoone ees

Hoone tuleohutusklass TP-1

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 10 / 31

3 ARHITEKTUUR

3.1 Arhitektuurne üldlahendus

3.1.1 Hoone paiknemine, planeeringu piirangud

Hoone peasissepääs on planeeritud Narva mnt poolsest osast. Tulles autoga saab peatuse teha

maja ees, antud peatus on loodud erivajadustega inimeste abistamiseks, kus nad ukse ees maha

saaks panna. Erivajadustega inimestele on mõeldud ka kaks parkimis kohta hoone lõunapoolses

osas.

Parklas on võimalik laadida elektri autot, selleks on planeeritud kaks laadimispunkti, millega

saab laadida 4 autot. Parkimiskohtade vahepeale on loodud jalakäigu alad, selleks et suunata

inimesi täpsemalt parkima jättes ruumi ka autost väljujatele.

Tulles jalgrattaga on planeeritud jalgrattaparkimiskohad varju all hoone lõuna poolses osasse.

Katuse äärde on planeeritud ka haljasriba, mida lahendatakse vihmavee suunamiseks.

Prügimajandus on planeeritud hoone lõunapoolsesse külge sissesõiduteest paremale.

Prügimajanduse suuruse vajadust täpsustatakse põhiprojektis.

3.1.2 Hoone arhitektuuri üldkontseptsioon

Planeeritud on lihtsa põhiplaaniga 2 korruseline hoone. 2.korrusel on ladu ja tehniline ruum. Lae

alla on planeeritud lastesõbralik ronimisala. Hoone põhja ja lõuna küljel on varikatused, mida

toetavad puitpostidest talad. Antud lahendus ja täpsem disain täpsustatakse põhiprojektis.

Hoone esimeselt korruselt võib leida saali, panoraamakna vaatega pargile. Otsaseinas

panoraamakna taga on reguleeritavatest päiksepurjedest varikatus. Antud lahendus täpsustub

põhiprojektis. Esimesel korrusel on veel töötajate ruumid, voka touba ja seminari tuba, kus

seminare ja koolitusi pidada. Loomekeskus, savituba, panipaik, wc-d ja raamatukogu.

Raamatukogus on planeeritud istumiseks mõeldud Trepistik, mis viib ülesse vahelae pealsele

alale, kus lapsed saavad ronida ja mängida. Vahelae alune ala ja trepistik täpsustuvad

põhiprojektis sisearhitektuurse projektiga. Vahelae servadesse planeeritakse ohutusrestid või

muud turvavarustused, antud lahendus täpsustub põhiprojektis. Laste alasse pääseb ka mööda

silda, mis paikneb hoone telg 1 juures. Antud lahendust täpsustakakse põhiprojektis.

Hoone esimese korruse ruumid on planeeritud ligipääsemaks nii põhja kui ka lõuna poolsest

hoone osast, ehk et liikuda saaks võimalikult otse.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 11 / 31

Töötajate ruumist viib teisele korrusele keerdtrepp, kust võib leida panipaiga/lao kus ladustada

esinejate.

3.2 Energiatõhusus

3.2.1 Energiatõhususe miinimumnõuded

Projekteerimisel ja ehitamisel tuleb arvestada energiatõhususe miinimumnõuetega (Vabariigi

Valitsuse määrusega nr 63 vastu võetud 11.12.2018).

Katuslagi U ≤ 0,12 W/m 2 K

Välissein U ≤ 0,20 W/m 2 K

Põrand U ≤ 0,25 W/m 2 K

Aknad, Klaasfasaad, Uksed U ≤ 1,10 W/m 2 K

3.2.2 Hoone joonsoojusläbivus

Hoone joonsoojusläbivus:

Nimetus Liitekoha joonsoojusläbivus*

Välissein-vahelagi Ψi ≤ 0,10 W/(mK)

Välissein-sisesein Ψi ≤ 0,03 W/(mK)

Välissein-välissein Ψi ≤ 0,15 W/(mK)

Akna seinakinnitus Ψi ≤ 0,30 W/(mK)

Ukse seinakinnitus Ψi ≤ 0,10 W/(mK)

Välissein-katuslagi Ψi ≤ 0,10 W/(mK)

Põrand pinnasel-välissein Ψi ≤ 0,30 W/(mK)

*Joonkülmasilla väärtused vastavalt SA Kredex Piirdetarindite liitekohtade joonsoojusläbivuse

kataloogile.

3.2.3 Hoone energiatõhususarv

Hoone energiatõhususarv 193 kWh/m 2 a, C-klass.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 12 / 31

Hoone energiatõhususarv koos päiksepaneelidega 150 kWh/m 2 a, B-klass.

3.3 Hoone andmed

3.3.1 Hoone tehnilised andmed

Otstarve: 12615 – Klubi, rahvamaja

Pikkus: 62,5 m

Laius: 19,9 m

Kõrgus: 7,6 m

Sügavus: 0 m

Hoone põranda kõrgus +/- 0,00 = abs. 32.40

Ehitisealune pind: 1082,3 m²

Maapealse osa alune pind: 1082,3 m²

Maapealsete korruste arv: 2

Maa-aluste korruste arv: 0

Absoluutne kõrgus: 40,0 m

Suletud netopind: 850,2 m²

Köetav pind: 850,2 m²

Maht: 4859 m³

Maapealse osa maht: 4859 m³

Üldkasutatav pind: 0 m²

Tehnopind: 83,2 m²

Mitteelruumipind: 767 m²

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 13 / 31

3.3.2 Ruumide eksplikatsioon

Nr Nimetus Pindala,

m 2

1 Raamatukogu 111,6

2 Loomekeskus 39,5

3 Raamatukogu

istumisalad

35,9

4 Raamatukogu

lapsed

44,4

5 Savituba 9,8

6 Panipaik 3,1

7 Voka tuba 38,6

8 Seminariruum 22,1

9 Ühiskasutatav ala 185,2

10 Ruum 11,3

11 Ruum 14,4

12 Saal 231,4

13 Inva WC 5,5

14 WC 14,2

15 Tehnoruum 61,8

16 Õhuvõtukamber 4,6

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 14 / 31

17 Gaasikatlaruum 16,8

KOKKU 850,2

3.4 Euroopa Bauhaus

Käesolev projekt järgib Euroopa uue Bauhausi põhimõtteid.

3.4.1 Ligipääsetavus

Projekti lahendustes on arvestatud puuetega või liikumisraskustega inimeste liikumisvõimaluste

tagamist üldkasutatavatel aladel.

Evakuatsiooniteel või väljumisteel asuv uks varustatakse evakuatsioonisulusega, mis peab olema

alati avatav ilma abivahenditeta. Peasissepääsude välisuste lävepaku kõrgus ei tohi olla üle 25

millimeetri.

Väljapääsutee valgustuse minimaalne toimimisaeg peab olema vähemalt üks tund, elektri

katkestuse ajal.

Peab olema tagatud vaba ligipääs hoone üldkasutatavatele pindadele.

Avalikult kasutatava ruumi valgustus peab vastama puudega inimese erivajadusele. Eeldatakse,

et nõue on täidetud, kui valgustus vastab standardi EVS-EN 12464-1 või samaväärsetele

nõuetele.

3.4.2 Taskukohasus

Ruumilahendus kasutab majanduslikke ressursse arukalt ja minimeerib ehitise elukaare kulusid,

järele andmata ruumikvaliteedis.

3.4.3 Kliimaeesmärgid

Projekt arvestab kliimamuutustega ning on keskkonnasõbralik: projekt on orienteeritud

energiasäästule, süsiniku jalajälje vähendamisele, keskkonnasõbralikkusele, ringmajandusele,

kliimakindlusele jt kliimaeesmärkide saavutamisele.

3.4.4 Esteetika

Lahenduse ruumiline kooskõla ja vastutustundlik materjalikasutus ning avaliku ruumiga

kontaktis oleva ruumiosa (nt fassaadid) esteetika. Esteetika saavutatakse tundliku kavandamise ja

asjatundliku ehitamise abil, mis tõstab elanike elukvaliteeti.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 15 / 31

3.4.5 Liikumis-, nägemis- ja kuulmispuuetega inimeste liikumisvõimalused

Hoone lõuna poolsesse osasse on loodud kaks inva parkimiskohta. Mis on pandud uksele

võimalikult lähedale. Samuti on võimalus autot peatada hoone põhjapoolses osas ukse ees.

Välis- ja siseuste lävepakud on 0-2,0cm.

Esimesele korrusele on planeeritud erivajadust arvestav tualettruum, kus tuleb lähtuda antud

nõuetest.

- Tualettruumis on ratastooli jaoks vaba ruumi laius 900 mm ja vaba pöörde läbimõõt 1,5 m.

Tualettruumi uks peab avanema väljapoole ja olema ühe käega kergesti avatav. Ust peab saama

seest lukustad pööratava lukk käepidemega ja vajadusel väljast avada. Ukse siseküljel peab

olema horisontaalne lisakäepide uksehingede poolses servas, sellest 100 mm kaugusel.

Lisakäepide on 400–600 mm pikkune painutatud metall- või plastkäepide paigalduskõrgusega

850–950 mm, kuid mitte kõrgemal lukustusest ja ukselingist.

- WC-poti kõrgus põrandast prill-laua pealispinnani on 470–500 mm. WC-potil olles saab

kasutada bideedušši. Lisaks on tagatud vee äravool põrandalt. WC-poti kasutamist hõlbustavad

käetoed asuvad mõlemal pool WC-potti 600 mm-se vahega ning põrandast 800 mm kõrgusel.

Tualettruumi valamu asub põrandast 800 mm kõrgusel ja seinast sellisel kaugusel, et kraanikausi

alla jääks vähemalt 300 mm sügavune ja 670 mm kõrgune ruum põlvedele. Kraanikausi suurus

on valitud selliselt, et oleks tagatud 1,5-meetrise läbimõõduga manööverdamisruum.

Kraanisegisti veehulga reguleerimine toimub kergesti ja ühe liigutusega toimiva käsihoova abil

ning vee temperatuuri reguleerimine termostaadiga.

- Tualettruumis asuv peegel on paigutatud kraanikausi taha seinale peegli alumise serva

kõrgusega põrandast kuni 900 mm. Kätekuivati või -paberi hoidja, seebialus või -dosaator, föön,

pistikupesad ning valgustilülitid paigaldatakse põrandast 900–1100 mm kõrgusele. WC-poti

kõrval asuvale seinale paigaldatakse põrandast 1,2 meetri kõrgusele 2–3 nagi. Tualettruumidesse

on ette nähtud häiresignalisatsioon, mille häire teavitus on suunatud lähedalasuvasse avalikult

kasutatavasse ruumi. Häiret peab saama aktiveerida WC-potil ja põrandal olles.

- Teise korruse ruumid on tehnoruumid ning sinna avalikku ligipääsu, sh. liikumispuuetega

inimestele ei ole.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 16 / 31

3.4.6 Hoonet ümbritseva hooviala kvaliteedi tõstmise lahendused

Käesoleva projektiga ei teostata hoonet ümbritseva hooviala kvaliteedi tõstmise lahendusi

(välimööbel, mänguväljak, rattahoidjad jms võimalusel ja vajadusel (krundi suurus, ümbritsevate

hoonete tihedus)), kuna Tellijal antud soov puudub.

3.4.7 Hoone ja ümbritseva ala turvalisus

Turvalisus tagatakse vastupidavate ja kvaliteetsete materjalide kasutamisega (lukustatud

sisenemisruumid, tugevad ukse- ja aknaraamid, uksed, aknad, lukud, klaasid). Prügikonteinereid

hoitakse hoonest eemal, mis vähendab prügikasti põlengu korral hoone süttimise ohtu.

Hoone sissepääsude kohale paigaldatakse LED valgustid, mis muudavad hoone ümbruse rohkem

jälgitavamaks pimedal ajal.

Tagatakse maa-ala korrashoid, mis näitab, et alal on järelevalve ning vähendab seeläbi

kuritegude tõenäosust ning süttimise ohtu.

3.4.8 Linnalise elurikkuse toetamine

Käesoleva renoveerimise tulemusena ei eemaldata elujõulist kõrghaljastust.

3.4.9 Taastuvenergia lahenduste kasutamine

Hoone katusele paigaldatakse päikesepaneelid lokaalse elektri tootmiseks.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 17 / 31

4 HOONE KONSTRUKTSIOONID JA PINNAKATTED

4.1 Koormused

Kandekonstruktsioonide dimensioneerimisel võtta aluseks järgmised normatiivsed parameetrid:

– Kasuskoormus:

Kasuskoormus vahelagedele:

elamispinnad, klass A qk=2,0 kN/m2

– Lumekoormus:

Normatiivne lumekoormus maapinnal qk=1,5 kN/m2

– Omakaalukoormused:

Omakaalukoormused arvestada vastavalt konstruktsioonilahendustele

– Tuulekoormus:

Tuule baaskiirus vref=21 m/s

4.2 Vundamendid, postid ja talad

4.2.1 Vundament

Hoone lint-ja kandvundament rajatakse betoonist.

4.2.2 Sokkel

Hoone sokli osaks jääb betoon pind.

4.2.3 Sillutisriba

Hoone betoonkivi sillutisriba on 2 0 kaldega hoonest eemale.

4.3 Põrandad

4.3.1 Esimese korruse põrand

Hoone põranda konstruktsioon – Viimistluskiht, Betoonplaat koos põrandaküttega 100 mm,

Ehituskile, Soojustus EPS 200 200 mm, tagasitäide tihendatud liiv.

4.4 Seinad

4.4.1 Välisseinad

Hoone välisseina konstruktsioon VS-1 – Tsementplaat 10 mm, Distantsliist 20 mm, SW-paneel

SP2E F-PIR Energy 200 mm, Roov 26 mm, Voodrilaud 19 mm.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 18 / 31

Hoone välisseina konstruktsioon VS-2 – Tsementplaat 10 mm, Distantsliist 20 mm, SW-paneel

SP2E F-PIR Energy 200 mm, Mineraalvill Isover Premium 33 50 mm, Roov 26 mm, Voodrilaud

19 mm.

Hoone välisseina konstruktsioon VS-3 – Tsementplaat 10 mm, Distantsliist 20 mm, SW-paneel

SP2E F-PIR Energy 200 mm, Bauroc plokk 250 mm.

4.4.2 Siseseinad

Hoone siseseina konstruktsioon SS-1 – Viimistlus, Bauroc plokk 250 mm, Viimistlus.

Hoone siseseina konstruktsioon SS-2 – Viimistlus, 2x kipsplaat, Metallkarkass koos

mineraalvillaga Isover Premium 33 75mm, 2x kipsplaat, Viimistlus.

Hoone siseseina konstruktsioon SS-3 – Viimistlus, kipsplaat, Metallkarkass koos

mineraalvillaga Isover Premium 33 75mm, kipsplaat, Viimistlus.

Hoone siseseina konstruktsioon SS-4 – Voodrilaud 19 mm, Roovitus 26 mm, Bauroc plokk 250

mm, Viimistlus.

Hoone siseseina konstruktsioon SS-5 – Viimistlus, Bauroc plokk 100 mm, Viimistlus.

Kandvad siseseinad, konstruktsiooni tähisega SS-6 rajatakse monoliit raud-betoonist.

4.5 Vahelaed ja katuslaed

4.5.1 Vahelagi

Vahelae konstruktsioon tähisega VL-1 – Viimistluskiht, Raudbetoonplaat 80mm, Ehituskile,

Sammumüraplaat Isover Flo 50 mm, Õõnespaneel 265 mm.

Vahelae konstruktsioon tähisega VL-2 - Viimistluskiht vineer 10 mm, Sammumüraplaat Isover

Flo 30 mm, Osb plaat 22 mm, Puittalad 200 mm / Mineraalvill Isover Acustic 200 mm,

Kipsplaat 12 mm.

4.6 Katus

4.6.1 Katuslagi

Katuslae konstruktsioon tähisega KL-1 – PVC, Soojustus EPS 60 50mm, Soojustus EPS 60

345mm, Aurutõke, Trapetsprofiil 132 mm, Viimistlus.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 19 / 31

4.7 Trepid, terrassid, rõdud

4.7.1 Sise- ja välistrepid

Hoonel puudub välistrepp, sisetrepp teisele korrusele pääsemiseks rajatakse metallist.

4.8 Avatäited

4.8.1 Välisuksed

Hoonele on planeeritud suured maast laeni klaasseinad suurendades hoones loomulikku valgust.

Klaasseinad on planeeritud alumiiniumprofiilist, mille täpne toon täpsustub põhiprojektis. Avad

lisatakse tuulutussoonega ja paigaldatakse normikohaselt ja ehituse head tava jälgides.

Klaasseina U≤1,1 W/m 2 K. Välisuks turvaklassiga RC3.

4.9 Siseviimistlus

Siseviimistlus lahendatakse eraldi sisearhitektuurse projektiga.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 20 / 31

5 TEHNOSÜSTEEMID

5.1 Küte

Aluseks võetud põhilised normdokumendid:

- Riigikogu 11.02.2015 seadus „Ehitusseadustik“ (kehtiv alates 01.07.2015);

- Riigikogu 05.05.2010 seadus „Tuleohutuse seadus“ (kehtiv alates 01.04.2021);

- Standard EVS 812-7:2018 „Ehitise tuleohutus. Osa 7: Ehitistele esitatavad

tuleohutusnõuded“;

- Standard EVS 812-3:2018 „Ehitiste tuleohutus”. Osa 3: Küttesüsteemid;

- EVS-EN 50559:2013/A1:2020. Ruumide elektriline küte, põrandaalune küte,

toimivusomadused. Määratlused, katsetamisviis, mõõtmetes ja valemites kasutatavad

tähised;

- Siseministri 30.03.2017 määrus nr 17 ,,Ehitisele esitatavad tuleohutusnõuded” (kehtiv

alates 01.03.2021);

- EVS 932:2017 „Ehitusprojekt”;

- EVS 844:2022 „Hoonete kütte projekteerimine“;

- EVS 919:2020 „Suitsutõrje. Projekteerimine, seadmete paigaldus ja korrashoid“.

Hoone küte lahendatakse eraldi projektiga. Käesoleva projektiga kirjeldatakse hoone

küttesüsteemi põhimõtteline lahendus.

Hoone põhikütteks planeeritakse maa-vesi soojuspump, soojus kantakse edasi põrandaküttega.

Lisaküttena rajatakse gaasikatel 120 kW - 12nm3/t. Katlaruum asub hoone teisel korrusel. Katla

paigaldusjuhendi järgi paiskpind ei ole nõutav.

Küttesüsteemi paigaldamisel tuleb järgida kõiki tootjapoolseid paigaldusjuhendeid ning

kehtivaid õigusakte ja norme.

5.2 Ventilatsioon

Aluseks võetud põhilised normdokumendid:

- EVS 812-2:2014/AC:2018 – „Ehitiste tuleohutus. Osa 2: Ventilatsioonisüsteemid“.

- EVS-EN 12792:2004. Hoonete ventilatsioon. Ventilatsiooni keskseadmed. Keskseadmete

komponentide ja sektsioonide valik ja toimimine;

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 21 / 31

- EVS-EN 12792:2004. Hoonete ventilatsioon. Tähised, terminoloogia ja tingmärgid.

Hoone ventilatsioon lahendatakse eraldi projektiga. Käesoleva projektiga kirjeldatakse

hoone ventilatsioonisüsteemi põhimõtteline lahendus.

Paigaldada tsentraalse soojustagastusega mehaanilise väljatõmbe/sissepuhke

ventilatsioonisüsteem. Ventilatsiooniseadmed paigaldada hoone teisele korrusele tehnoruumi.

Soojustagastusega ventilatsiooni tööpõhimõte: välja minevast õhust võetakse soojus ning

kantakse üle sisse tulevale õhule.

Hoonele planeeritakse ka jahutus.

Ventilatsioonitorustike ja ventilatsiooniseadme kasutusiga on 20 aastat pideva hoolduse korral.

Ventilatsioonisüsteem ehitada materjalidest, mille tuletundlikkus on A2-s1,d0.

Ventilatsioonisüsteemi paigaldamisel tuleb järgida kõiki tootjapoolseid paigaldusjuhendeid ning

kehtivaid õigusakte ja norme.

5.3 Vesi ja kanalisatsioon

Aluseks võetud põhilised normdokumendid:

- Standard EVS 835:2022 Hoone veevärk;

- Standard EVS 921:2022 Veevarustuse välisvõrk;

- Standard EVS 846:2021 Hoone kanalisatsioon;

- Standard EVS 848:2021 Väliskanalisatsioonivõrk.

- EVS 843:2016 Linnatänavad. Osa 11 Tehnovõrgud

- EVS 932:2017 Ehitusprojekt

- Hoone tehnosüsteemide RYL 2002. Ehitustööde üldised kvaliteedinõuded, I osa

Hoone veevarustus ja kanalisatsioon lahendatakse eraldi projektiga. Käesoleva projektiga

kirjeldatakse hoone vee- ja kanalisatsioonisüsteemi põhimõtteline lahendus.

Hoone on ühendatud vee- ja kanalisatsioonitrassidega.

Hoone vee ja kanalisatsioonisüsteem on lahendatud eraldi eelprojektiga. Hoonesse

kavandatavate mittevahetatavate süsteemide eluiga peab olema 50 aastat.

5.3.1 Veevarustus

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 22 / 31

Vastavalt Kütte-, ventilatsiooni-, jahutus-, veevarustuse-, kanalisatsioonisüsteemide

eelprojektile: veevarustuse allikaks on kohalik ühisveevärk. Hoone 1. korruse ruumi nr. 10 on

ette nähtud paigaldada veemõõdusõlm. Ruum peab olema valgustatud, kuiv ning varustatud vee

äravooluga. Veemõõdusõlm peab olema elektriliselt sillatud ja maandatud vastavalt

elektriohutusnõuetele. Veemõõdusõlm on ette nähtud rajada roostevaba terastorudest.

Veemõõdusõlm tuleb rajada vastavalt „Tehnilised nõuded veemõõturi paigaldamiseks“.

Veemõõdusõlm on varustatud konsoolile kinnitatud peaveemõõtjaga DN20. Veemõõtja ette ja

taha jätta sirged torulõigud, paigaldada sulgemisarmatuur. Veemõõdusõlmes on ette nähtud

olmevee puhastamiseks mudakoguja.

Majandus-joogivee tarbimine:

Majandus-joogivee tarbimine

Arvutusvooluhulk

Qa, l/s

Tunnine

arvutusvoolu

hulk

Qh, m 3 /h

Ööpäevane

arvutusvooluhulk

Qd, m 3 /d

Majandus-joogivesi 0,53 0,7 2,8

sh. sooja vee tarbimine 0,38

Sooja vee süsteem on ette nähtud tsirkulatsiooniga. Soe tarbevesi valmistatakse soojussõlmes,

soojusvarustuseks on lokaalküte.

5.3.2 Kanalisatsioon

Vastavalt Kütte-, ventilatsiooni-, jahutus-, veevarustuse-, kanalisatsioonisüsteemide

eelprojektile: olmereovee kanalisatsiooniga ühendatakse kõik hoones paiknevad san.seadmed ja

trapid. Hoonesse kavandatavate kanalisatsioonisüsteemide eluiga peab olema vähemalt nii pikk

kui seda kehtestavad üldtunnustatud ehitusreeglid ehk hea ehitustava. Hoonesse kavandatavate

mittevahetatavate süsteemide eluiga peab olema 50 aastat. Kanalisatsiooni süsteemi eluiga

tagatakse vastupidavate materjalide valikuga, kvaliteetse ehitustöö ning korraliste

hooldustöödega ekspluatatsioonis.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 23 / 31

Kanalisatsiooni äravooluhulk

l/s m 3 /d

Olmereovee kanalisatsioon 1,9 2,8

Ühiskanalisatsiooniga liitumine on ette nähtud vee-ettevõtja tehnilistele tingimustele.

5.4 Elekter

Aluseks võetud põhilised normdokumendid:

- Majandus- ja taristuministri 17.07.2015.a määrus nr 97 „Nõuded Ehitusprojektile“

- Riigikogu poolt 11.02.2015.a vastuvõetud „Ehitusseadustik“

- EVS 932:2017 „Ehitusprojekt ”

- Hoone tehnosüsteemide RYL 2002. Ehitustööde üldised kvaliteedinõuded II osa

- 2006/95/EÜ ”Madalpingeseadmed”

- 2004/108/EÜ “Elektromagnetiline ühildatavus”

Hoone elekter ja nõrkvool lahendatakse eraldi projektiga. Käesoleva projektiga

kirjeldatakse hoone elektrisüsteemi põhimõtteline lahendus.

Hoonel on liitumine elektrivõrguga. Hoonele rajatakse peakilp tehnoruumi.

Katusele paigaldatakse päikesepaneelid, elektri tootmiseks, võimsusega 73x 395 W = 28835 kW,

mis lahendatakse eraldi projektiga.

Päikesepaneelide paigaldamisel lähtuda standardist EVS 812-7:2018 ptk 14.5 "Nõuded

päikesepaneelidele, mis toodavad elektrit".

Elektrisüsteem lahendatakse eraldi projektiga.

5.5 Side

Käesoleva projektiga kirjeldatakse hoone sidesüsteemi põhimõtteline lahendus.

Hoonel on olemas ühendus maakaabliga. Antud projektiga ei muudeta.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 24 / 31

5.6 Gaas

Käesoleva projektiga kirjeldatakse hoone gaasisüsteemi põhimõtteline lahendus.

Hoonel on ühendus gaasivarustusega. Hoonele rajatakse alternatiivküttena gaasikatel kuni 120

kW, mis paigaldatakse teisele korrusele eraldi ruumi. Gaasikatla süsteem on lahendatud eraldi

projektiga.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 25 / 31

6 TULEOHUTUSNÕUDED

6.1 Tulekaitse projekteerimis alus dokumendid

- Siseministri 01.03.2017 määrus nr. 17 „Ehitisele esitatavad tuleohutusnõuded“;

- Siseministri 01.01.2023 määrus nr 10 „Veevõtukoha rajamise, katsetamise, kasutamise,

korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“

- Standard EVS 812-7:2018 „Ehitise tuleohutus. Osa 7: Ehitistele esitatavad

tuleohutusnõuded“;

- Standard 871:2017 “Tuletõkke- ja evakuatsiooni avatäited ja sulused”;

- Standard EVS 812-6:2012 osa 6 Tuletõrje veevarustus;

- Standard EVS 812-3:2018 Ehitiste tuleohutus osa 3: Küttesüsteemid;

- Standard EVS 812-2:2014 Ehitiste tuleohutus. Osa 2: Ventilatsioonisüsteemid;

- Standard EVS 919:2020 „Suitsutõrje. Projekteerimine, seadmete paigaldus ja

korrashoid“;

- Standard EVS-EN 50172:2005 „Evakuatsiooni hädavalgustussüsteemid“;

- Siseministri 10.09.2010 määrus nr 44 Põlevmaterjalide ja ohtlike ainete ladustamise

tuleohutusnõuded (Lisa 1).

6.2 Tuleohutusklass, kasutusviis ja kasutusotstarve

Hoone tuleohutusklass: TP-1

Hoone kasutusviisid: IV – Kogunemishooned

Hoone kasutusotstarve: 12615 – Klubi, rahvamaja

Korruste arv: 2

6.3 Tuleohutuse tagamise põhimõtted

6.3.1 Tuleohutuskuja

Normidega ettenähtud tuleohutuskuja (vähemalt 8m) ümberkaudsete hooneteni on tagatud.

6.3.2 Kande-ja tuletõkkekonstruktsioonide tulepüsivusajad

Pealmaakorruste kandekonstruktsioonide tulepüsivus peab vastama nõudele R60.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 26 / 31

Pealmaakorruste tuletõkkesektsioonide tulepüsivus peab vastama nõudele EI60.

6.3.3 Põlemiskoormus

Pealmaakorrused - alla 600 MJ/m 2 .

6.4 Tuletõkkesektsioonid, tulepüsivus

Hoonel moodustab gaasikatla ruum eraldi tuletõkkesektsiooni. Mitteeluhoone köögi

väljatõmbekanal, mis ei ole rajatud šahti, peab olema tulepüsivusega vähemalt EI15 ja

tuletundlikkusega vähemalt A2-s1,d0. Õhupuhasti ja väljatõmbekanali ühendamiseks võib

kasutada painduvaid kanaleid. SM 30.03.2017 määrus nr 17 § 27 lg 6.

6.5 Tuletundlikkus

Põrandad: DFL-s1

Välisseinte välispinnad: B-d0

Seinad ja lagi D-s2,d2

Ventilatsioonisüsteem vähemalt A2-s1,d0

Soojustussüsteem B-d0

Õhutuspilu välispind B-d0

Õhutuspilu sisepind B-s1,d0

Katusekate: BROOF(t2-t4)

Kaabli tuletundlikkus Dca-s2,d2,a2

Saali kardinate tuletundlikkus SK 1 rasksüttivad (Tulekaitsevahendiga töödeldud puuvill,

vill, viskoos, polüester, akrüülkiud, aramiidkiud, PVA-kiud ja

kloorkiud)

Torupaigaldise tuletundlikkus:

ümbritsevatel pindadel B-s1,d0 BL-s1,d0

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 27 / 31

ümbritsevatel pindadel C-s2,d1CL-s3,d0

ümbritsevatel pindadel D-s2,d2 DL-s3,d0

Tehnilisete ruumide tuletundlikkus:

Seined ja lagiB-s1,d0

Põrandad DFL-s1

Evakuatsioonitee tuletundlikkus:

Seinad ja lagi B-s1,d0

Põrandad DFL-s1

6.6 Evakuatsioonilahendus

6.6.1 Maksimaalne inimeste arv

IV kasutusviis.

1) Ajaviite-, kunsti-ja analoogsed kogunemisruumid - Arvutuslik ruumi pindala inimese kohta

(ruutmeetrites) - 1 (vastavalt Siseministri 30.03.2017 määrusega nr 1-1/17 „Ehitisele esitatavad

tuleohutusnõuded ja nõuded tuletõrje veevarustusele“, LISA 8).

2) klassiruum, auditoorium - arvutuslik ruumi pindala inimese kohta (ruutmeetrites) - istekohtade

arv või 0,5 (vastavalt Siseministri 30.03.2017 määrusega nr 1-1/17 „Ehitisele esitatavad

tuleohutusnõuded ja nõuded tuletõrje veevarustusele“, LISA 8).

Arvestuslik maks. inimeste arv: ca 200.

6.6.2 Evakuatsiooniteed ja -väljapääsud

Evakuatsioonitee ja evakuatsioonipääsuni suunduva valgusava laius kui > 60 inimese, siis ≥

1050 mm. Valgusava kõrgus ≥ 2000 mm.

Evakuatsioon toimub läbi kahe peavälisukse valgusavalaiusega ca 1,84 m ja läbi ühe kõrvalukse

valgusavalaiusega ca 1,12 m.

6.6.3 Juurdepääs keldri, pööningule ja katusele

Hoonel puudub keldri ja pööningu osa. Katusele pääseb katuseaknast.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 28 / 31

6.7 Tuleohutuspaigaldised

Hoonesse ei paigaldata autonoomseid tulekahjusignalisatsiooniandureid, kuna hoonesse

paigaldatakse adresseeritud tulekahjusignalisatsiooni süsteem, vt ptk „6.7.3 Adresseeritud

tulekahjusignalisatsiooni süsteem“.

6.7.1 Suitsueemaldamine

Suitsu ning soojust on võimalik eemaldada uste ning katusel paikneva kahe suitsueemaldusluugi

kaudu. Suitsutõrje käivitustase: tase 4: täisautomaatne.

6.7.2 Evakuatsioonisulused

Evakuatsiooniteel või väljumisteel asuv uks varustatakse evakuatsioonisulusega, mis peab olema

alati avatav ilma abivahenditeta. ≥ 150 inimese evakuatsiooniks kasutatakse horisontaalse latiga

evakuatsioonisuluseid, mis vastavad standardile EN 1125. 31 – 149 inimese evakuatsiooniks

kasutatakse lingi või surunupuga evakuatsioonisuluseid, mis vastavad standardile EN 179.

6.7.3 Adresseeritud tulekahjusignalisatsiooni süsteem

Hoonele projekteeritakse automaatne adresseeritud tulekahjusignalisatsiooni süsteem (ATS).

Süsteemi üldpõhimõtted: ATS-i peamine eesmärk on avastada tulekahju võimalikult varajases

staadiumis ja anda selle kohane häire hoones. Tulekahju avastamiseks kasutatakse optilisi

suitsuandureid, diferentsiaali andureid ja käsiteadusteid (aadressnuppe). Häire hoones antakse

häirekellade abil. ATS lahendatakse täpsemalt Elektri ja NV projektiga.

6.7.4 Paanikavastane valgustus

Hoonesse paigaldatakse paanikavastane valgustus, toimimisaeg üks tund.

6.7.5 Tulekustutid

Hoonesse paigaldatakse üks vähemalt kuuekilogrammine pulberkustuti või sellega samaväärse

tulekustutusaine massiga tulekustuti iga 200 ruutmeetri kohta, seejuures vähemalt kaks

tulekustutit igal korrusel. Kokku paigaldatakse hoonesse min. 6 tulekustutit, 4 esimesele

korrusele ja 2 teisele korrusele.

6.8 Tehnosüsteemide tuleohutus

Hoones põhikütteks planeeritakse maa-vesi soojuspump põrandaküttena.

Lisaküttena rajatakse gaasikatel 120 kW - 12nm3/t. Katlaruum asub hoone teisel korrusel. Katla

paigaldusjuhendi järgi paiskpind ei ole nõutav.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 29 / 31

Läbiviikude isolatsiooni tulekindluse klass A1. Lõõrid eraldada kivikonstruktsioonides vajaliku

katikuga 50 mm tuletõkkevill, mahukaal ≥100 kg/m 3 , töötemperatuur min 600

0 C (EVS 812-

3:2018). Põlevmaterjalist ehitusosad tuleb paigutada nii kaugele suitsulõõri seina välispinnast, et

nende temperatuur ei tõuseks kõrgemale kui 80 0 C. Kõik küttekolded ja suitsulõõrid peavad

vastama EVS 812-3:2018 „Ehitiste tuleohutus”. Osa 3: Küttesüsteemid nõuetele.

Ventilatsioonisüsteem ehitada materjalidest, mille tuletundlikkus on A2-s1,d0.

Ventilatsioonisüsteemi paigaldamisel tuleb järgida kõiki tootjapoolseid paigaldusjuhendeid ning

kehtivaid õigusakte ja norme.

Torustikud, mis läbivad tuletõkkesektsioone tuleb kasutada mähiseid, mansette, tihendada

tuletõkkemastiksiga GPG Fire Stop või analoog, jms. Ventilatsiooni puhul kasutada

tuletõkkeklappe.

6.9 Parkimise tuleohutus

Kui sõidukite parkimine on välisseinale lähemal kui 4 meetrit, tuleb välisseinas kasutada

materjale, mis iseseisvalt ei põle ning seina üldpinnast ei tohi avatäidete pindala olla üle 25% ja

seda 4 meetri ulatuses külgsuunas ja 5 meetri ulatuses vertikaalsuunas.

6.10 Päästemeeskonna juurdepääs ehitisele

Päästemeeskond pääseb ehitise juurde Narva mnt kaudu.

6.11 Väline veevõtukoht

Lähimad tuletõrje veevõtuhüdrant paikneb Tiigi 4 juures. Hüdrandi veevooluhulk peab olema 10

l/s 3h jooksul.

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 30 / 31

RAHVAMAJA ÜMBEREHITUSPROJEKT Haustec OÜ Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond TÖÖ NR.24-014 EEP004191 EELPROJEKT

Tellija: Toila Vallavalitsus │Esindaja: Mehis Luus │Koostas: Mark Allikmäe│Pädev isik: Nadežda Tervo 5.11.2024 31 / 31

7 ENERGIATÕHUSUS

7.1 Alusdokumendid

- Majandus- ja taristuministri 05.06.2015 määrus nr 58 ,,Hoone energiatõhususe arvutamise

metoodika” (kehtiv alates 22.01.2018);

- Ettevõtlus- ja infotehnoloogiaministri 11.12.2018 määrus nr 63 „Hoone energiatõhususe

miinimumnõuded“.

7.2 Üldosa

Hoonele on 03.05.2024 a. väljastatud B-klassi energiamärgis nr. 2411566/00435.

Energiatõhususarv 150 (ETA) kWh/m 2 a. Märgise väljaandja Energiapartner OÜ, reg. kood.

11511956. Vastutav spetsialist Merilin Kütt.

24014_EP_AR-5-01_v04_1korrus.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

2

1:200

Aadress

Koostas

Töö nimetus

Joonis 1.korruse plaan

EEP003535

Mark Allikmäe

Rahvamaja ümberehitusprojekt

Tellija / Esindaja

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Pädev isik Marina Toomel

MÄRKUSED:

TREPISTIK 01- LAHENDATAKSE SISEARHITEKTUURSE PROJEKTIGA

TALASTIK 01-LAHENDATAKSE PÕHIPROJEKTIS

TALASTIK 02-LAHENDATAKSE PÕHIPROJEKTIS

TALASTIK 03-LAHENDATAKSE PÕHIPROJEKTIS

SILD 01- LAHENDATAKSE PÕHIPROJEKTIS

1

2

3

4

5

6

7

8

9

1 0

1

2

13

D O

W N

UP

1 3 R

x 1 9 7

1 2 G

x 2 5 0

A

B

C

D

1 1

2 2

3 3

4 4

F

RG

36200 3800 16200

3 5 5 0

6 0 0 0

4 4 0 0

62475

1 4 5 0 0

3 7 2 5

1 2 5

1 9 0 0

2 5 0 0

2200

1 5 0 0

1 2 0

1 5 1 1

1 2 5

1 5 0 0

1 2 0

1 5 1 1

1 2 0

1 4 0 5

1 2 0

9 7 5

1 2 5

400

1 5 0

5 9 5

1655

260 2545 295 16200 325

275 36900

4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 2000 2000 2000

125 2855 120 1000 120 1190 120 1000 120 6325 125 0 3875 125

3 5 5 0

6 0 0 0

4 4 0 0

1 9 9 0 0

2 7 0 0

2 7 5

1 3 9 5 0

2 7 5

2 7 0 0

3 2 5

1 3 8 5 0

3 2 5

2 6 0

5 7 6 1

5 7 6 0

2 6 0

2 0 0 0

2 1 5

4 7 4 5

3 9 4 5

4 8 3 0

0 2 1 5

700 260 2040 100 405

195

100

260 2040 100 405 295

32375

24425

440 36038 2193 1200 16930

7 2 5

1 3 0 5 0

7 2 5

L-1L-1

L - 2

L - 4

L - 3

VAADE 02-PÕHJAST

VAADE 04-LÕUNAST

RUUM

11

14.4

m

2

ÜHISKASUTATAV ALA

09

185.2

m

2

SEMINARIRUUM

08

22.1

m

2

VOKA TUBA

07

38.6

m

2

PANIPAIK

06

3.1

m

2

LOOMEKESKUS

02

39.5

m

2

RAAMATUKOGU ISTUMISALAD

03

35.9

m

2

RAAMATUKOGU

01

111.6

m

2

RAAMATUKOGU LAPSED

04

44.4

m

2

RUUM

10

11.3

m

2

SAAL

12

231.4

m

2

VS-01

SS-02

SS-06

SS-02

SS-06

SS-03

SS-06

SS-03

VS-02

KLS-01

KLS-02

KLS-03

KLS-04

KLS-05

KLS-06

KLS-07 KLS-08

KLS-09

SU-01

SU-02

SU-09

INVA WC

13

5.5

m

2

SS-02

SS-06

SS-02

SAVITUBA

05

9.8

m

2

WC

14

14.2

m

2

TALASTIK 01

TALASTIK 02

TALASTIK 03

SILD 01

SS-06

VS-03

TREPISTIK 01

TREPISTIK 02

SU-02

SU-05

SU-02

SU-04

SU-05

SU-05SU-04

SU-06

SU-07

KLS-10 KLS-11

KLS-12

KLS-11

KOGUKONNA KÖÖK

P I M

E N

D A

T A

V A

K

A R

D I N

A G

A

KARDIN

L Ü

K A

T A

V A

D T R

I B

Ü Ü

N I D

0.00=32.40

H E

L I P

I D

A V

L

Ü K

A N

D U

K S

SS-06

TINGMÄRGID

Evakuatsioonitee /pikkus m

2 1 m

( a l g u s 2 . k o r r u s e l t )

2

9

,

6

m

3

5

,

7

m

3

6

,

0

m

17 m

Valgusava 1840

Valgusava 1840 Valgusava 1120

2

9

,

6

m

Väljumistee

Suitsueemalduskoht

1 5

Evakuatsiooni suund / evakueerijate arv

100

10

100

3800 12200

3800

4200 3800 1000 2400 700 4000

14600

1200 4625

Valgusava 1120

11,5 m

30

24014_EP_AR-5-02_v03_2korrus.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

3

1:200

Aadress

Koostas

Töö nimetus

Joonis 2.korruse plaan

EEP003535

Mark Allikmäe

Tellija / Esindaja

Pädev isik

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Rahvamaja ümberehitusprojekt

Marina Toomel

MÄRKUSED:

TREPISTIK 01-LAHENDATAKSE TÄPSEMALT PÕHIPROJEKTIS

TREPISTIK 02-LAHENDATAKSE TÄPSEMALT PÕHIPROJEKTIS

TEHNILISED ALLAVIIGUD LAHENDATAKSE KOOS ERIOSADE PROJEKTIDEGA PÕHIPROJEKTIS

VAADE 04-LÕUNAST

A

62 540

36 200

17 000

3 800

3 740 295

16 200

11 000

6 065

B C D

VS-03

1

VS-02

HORISONTAALNE

TREPISTIK 02

VENTILATSIOONI KAST

1

TEH.RUUM

15

61,8 m2

2

TREPISTIK 01

L-1

TEHNILINE ALLAVIIK-VENT, ELEKTER

3 3

4

VS-03

VS-02

VARIKATUSE TALA-RIIE TÕMMATAKSE UPE TALA SISSE

A B C D

4

VS-01

L-1

2

SS-04

VAADE 02-PÕHJAST

L - 3

L - 2

7 8 3 3

2 6 8

5 4 2 0

L - 4

3 0 2 5

1 3 8 5 0

3 5 5 0

6 0 0 0

1 9 9 0 0

4 4 0 0

3 2 5

2 7 0 0

EI60

ÕHUVÕTUKAMBER

GAASIKATLARUUM

TTU EI 30

S200

16

4,6 m2

17

16,8 m2

TINGMÄRGID

Evakuatsioonitee /pikkus m

2

1

m

Tuletõkkesektsiooni piir EI60

Väljumistee

Suitsueemalduskoht

24014_EP_AR-5-03_v03_katus.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

4

1:200

Aadress

Koostas

Töö nimetus

Joonis Katuse plaan

EEP003535

Mark Allikmäe

Tellija / Esindaja

Pädev isik

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Rahvamaja ümberehitusprojekt

Marina Toomel

A

B

C

D

1 1

2 2

3 3

4 4

36200 3800 16200

36225 20555

28455 17000 11325

3 5 5 0

6 0 0 0

4 4 0 0

2 7 0 0

1 4 5 0 0

2 7 0 0

1 9 9 0 0

5355 2000 6000 2000 6000 2000 6090 2000

47980 14540

L-1L-1

L - 2

L - 4

L - 3

VAADE 02-PÕHJAST

VAADE 04-LÕUNAST

KATUSEAKEN 04

KATUSEAKEN 03 KATUSEAKEN 02

KATUSEAKEN 01

SUITSULUUK 01

VIHMAVEETORU

VIHMAVEETORU VIHMAVEETORU

VIHMAVEETORU

VARIKATUS 01

VARIKATUS 02

VARIKATUS 03

PÄIKESEPANEEL

K A

T U

S E

K A

L L

E

K A

T U

S E

K A

L L

E

K A

T U

S E

K A

L L

E

K A

T U

S E

K A

L L

E K

A T U

S E

K A

L L

E

K A

T U

S T E

K

Õ R

G U

S T E

M

U U

T U

S

VIHMAVESI KATUSELT LÄBI PARAPETI

VIHMAVEETORUSSE. LAHENDUST

TÄPSUSTATAKSE PÕHIPROJEKTIS

SUITSULUUK 01

TINGMÄRGID

Suitsueemalduskoht

KATUS:

KATUSEKATE-PVC HELEHALL

PARAPETI PLEKK-TUMEHALL

TURVATROSSID JA POLLARID- TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 01-REGULEERITAVAD PÄIKESEPURJED - TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 02-HELEHALL PVC

VARIKATUS 03-HELEHALL PVC

VIHMAVEETORUD-TÄPSUSTATAKSE PÕHIPROJEKTIS

VIHMAVEERENN-TÄPSUSTATAKSE PÕHIPROJEKTIS

PÄIKESEPANEELID- TÄPSUSTATAKSE JA LAHENDATAKSE PÕHIPROJEKTIS

SUITSULUUK 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 02-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 03-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 04-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

VÄLISVIIMISTLUS JA MÄRKUSED

TÄPSUSTUVAD PÕHIPROJEKTIS

24014_EP_AR-6-01_v03_loigeaa.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

5

Aadress

Koostas

Töö nimetus

Joonis Lõiked L-1; L-2; L-3; L-4

EEP003535

1:200 Mark Allikmäe

Tellija / Esindaja

Pädev isik

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Rahvamaja ümberehitusprojekt

L-1

L-2 L-3 L-4

Marina Toomel

A

B

C

D

36,200 3,800 16,200

+3.500

+4.643

+5.177

+2.800

+3.068

+2.800

+3.068

+3.250

+3.518

+6.600

+7.035

+6.791

+5.500

+3.500

+2.300

+2.568

7 , 6 2 7

-0.100

±0.000

VL-02

SS-02

SS-06

VL-02

SS-02

VL-02

SS-04

KL-01

VS-01

PP-01

TALASTIK 03

SUITSULUUK 01

KATUSEAKEN 04KATUSEAKEN 03

KATUSEAKEN 02

KATUSEAKEN 01

TREPISTIK 01

LAVA VALGUSTUS

EI60 EI60

Tuletõkkesektsiooni piir EI60

TINGMÄRGID

1

2

3

4

4400 6000 3550

+0.200

+5.300

+5.500

+6.257

+6.791

-0.100

+0.200

KL-01

VS-02

KLS-09

PP-01

LAVA VALGUSTID

1

2

3

4

3550 6000 4400

+3.250

+3.518

-0.100

±0.000

+2.100

+3.250

+3.518

+4.050

+4.500

+6.500

+7.035

+7.535

+3.050

KL-01

VS-03

VARIKATUS 02

VL-02 VL-02

SS-01

VS-03

VARIKATUS 03

TALASTIK 02

TALASTIK 01

PROSEKTORI

ASUKOHT

4

3

2

1

3550 6000 4400

±0.000

-0.100

+7.535

+0.200

-0.100

TEHNILINE ALLAVIIK-VENT, ELEKTER

VENTILATSIOONI KAMBER

KL-01

SS-06

VL-02

SS-06

PP-02

VS-01

24014_EP_AR-6-02_v03_vaated1.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

6

1:200

Aadress

Koostas

Töö nimetus

Joonis

EEP003535

Vaade lõunast / vaade põhjas

Mark Allikmäe

Tellija / Esindaja

Pädev isik

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Rahvamaja ümberehitusprojekt

Marina Toomel

B

C

D

3800 16200

+5.450

+4.050

+3.800

+0.200

±0.000

-0.100

+7.535

+0.200

-0.100

+6.000

+2.100

VARIKATUS 01

VS-01

KLS-01

VU-01

REKLAAM-01

TALASTIK 03

REKLAAM 03

A

D

C

B

16200 3800 36200

+6.000

+7.530

+2.800

+3.050

+2.100

+1.700

+5.450

+4.790

+0.200

-0.100

VARIKATUS 01

TALASTIK 03

KLS-02

TALASTIK 02

VS-01

VARIKATUS 03

VU-01

KATUS:

KATUSEKATE-PVC HELEHALL

PARAPETI PLEKK-TUMEHALL

TURVATROSSID JA POLLARID- TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 01-REGULEERITAVAD PÄIKESEPURJED - TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 02-HELEHALL PVC

VARIKATUS 03-HELEHALL PVC

VIHMAVEETORUD-TÄPSUSTATAKSE PÕHIPROJEKTIS

VIHMAVEERENN-TÄPSUSTATAKSE PÕHIPROJEKTIS

PÄIKESEPANEELID- TÄPSUSTATAKSE JA LAHENDATAKSE PÕHIPROJEKTIS

SUITSULUUK 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 02-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 03-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 04-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

SEINAD + TALSTIKUD:

TALASTIK 01-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

TALASTIK 02-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

TALASTIK 03-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

VS01-TSEMENTKIUDPLAAT, EPM511 JASPEDO

SOKKEL-BETOON HELEHALL

KLS-ALUMIINIUMPROFIILIGA

VU-TERAS SILEUKS, TOON TUMEHALL

VÄLISVIIMISTLUS JA MÄRKUSED

TÄPSUSTUVAD PÕHIPROJEKTIS

REKLAAMID:

REKLAAM 01-TÄPSUSTATAKSE PÕHIPROJEKTIS

REKLAAM 02-VOKA KOGUKONNAHOONE SILT - TÄPSUSTATAKSE PÕHIPROJEKTIS

MUU:

SILD 01- TÄPSUSTATAKSE PÕHIPROJEKTIS

LASTESÕBRALIK RONIMISALA- VAHELAE ALUNE LASTE MÄNGUMAA LAHENDATAKSE

TÄPSEMALT PÕHIPROJEKTIS

24014_EP_AR-6-03_v02_vaated2.pdf

Haustec OÜ

reg.kood 12901903

www.haustec.ee

[email protected]


Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

7

1:100

Aadress

Koostas

Töö nimetus

Joonis

EEP003535

Vaade idast / vaade läänest

Mark Allikmäe

Tellija / Esindaja

Pädev isik

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Rahvamaja ümberehitusprojekt

Marina Toomel

4

3

2

1

3550 6000 4400

7 5 2

7

+0.200

±0.000

+4.050

+3.800

+7.527

+6.000

+5.100

+2.800

+3.050

-0.100

VARIKATUS 01

VARIKATUS 02

VARIKATUS 03

TALASTIK 02

TALASTIK 03

KLS-09

TALASTIK 03

VS-01

1

2

3

4

4400 6000 3550

+7.530+7.530

+4.050

+3.050

VARIKATUS 02

VARIKATUS 03

TALASTIK 02

VS-01

SUITSULUUK 01

KATUS:

KATUSEKATE-PVC HELEHALL

PARAPETI PLEKK-TUMEHALL

TURVATROSSID JA POLLARID- TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 01-REGULEERITAVAD PÄIKESEPURJED - TÄPSUSTATAKSE PÕHIPROJEKTIS

VARIKATUS 02-HELEHALL PVC

VARIKATUS 03-HELEHALL PVC

VIHMAVEETORUD-TÄPSUSTATAKSE PÕHIPROJEKTIS

VIHMAVEERENN-TÄPSUSTATAKSE PÕHIPROJEKTIS

PÄIKESEPANEELID- TÄPSUSTATAKSE JA LAHENDATAKSE PÕHIPROJEKTIS

SUITSULUUK 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 01-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 02-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 03-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

KATUSEAKEN 04-VÄLJAST TUMEHALL, SEEST TÄPSUSTATAKSE PÕHIPROJEKTIS

SEINAD + TALSTIKUD:

TALASTIK 01-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

TALASTIK 02-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

TALASTIK 03-PUIT ,ILMASTIKUKINDEL- TÄPSUSTATAKSE

VS01-TSEMENTKIUDPLAAT, EPM511 JASPEDO

SOKKEL-BETOON HELEHALL

KLS-ALUMIINIUMPROFIILIGA

VU-TERAS SILEUKS, TOON TUMEHALL

VÄLISVIIMISTLUS JA MÄRKUSED

TÄPSUSTUVAD PÕHIPROJEKTIS

REKLAAMID:

REKLAAM 01-TÄPSUSTATAKSE PÕHIPROJEKTIS

REKLAAM 02-VOKA KOGUKONNAHOONE SILT - TÄPSUSTATAKSE PÕHIPROJEKTIS

MUU:

SILD 01- TÄPSUSTATAKSE PÕHIPROJEKTIS

LASTESÕBRALIK RONIMISALA- VAHELAE ALUNE LASTE MÄNGUMAA LAHENDATAKSE

TÄPSEMALT PÕHIPROJEKTIS

24014_EP_AS-4-01_v02_ASENDIPLAAN.pdf

7

241

Kraavi

1

3

1

9

8

V

o

k

a

-

S

i l l a

m

ä

e

t

e

S

N

Märkused:

1. Koordinaadid riiklikus L-Est'97, kõrgused Balti süsteemis.

453

8

0

2

0

1

:

0

2

:

0

1

4

6

431

6.0

2.7

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

3.6

0.5

3.6

0 .5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

7 . 0

2 . 7

1

2

3

4

5

6

78

9 10

32.30 32.03

32.30 32.04

32.30 31.90

32.30 32.08

2.7

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

0.5

2.5

5.7

1 . 4

3 . 0

D

C

B

A

4

3

2

1

4

3

2

1

D

C

B

A

PROJEKTEERITAV MURUKIVI- MURUKIVI 240X160X80 Viru kivi või analoog

PROJEKTEERITAV PARKIMIS KEELU ALA

PROJEKTEERITAV PRÜGIKASTIDE ASUKOHT

PROJEKTEERITUD VARIKATUS

PROJEKTEERITAV KÕNNITEE- ROMB 400X400X80mm Viru kivi või analoog

PROJEKTEERITAV HOONE

TINGMÄRGID

OLEMASOLEV PIIR

LIKVIDEERITAV HOONE OSA ESIMESES ETAPIS

OLEMASOLEV KÕRVALHOONE

LIKVIDEERITAV HOONE OSA TEISES ETAPIS

OLEMASOLEV ASFALTTEE

LIKVIDEERITAV HOONE

SISSEPÄÄS PROJEKTEERITUD HOONESSE

PROJEKTEERITUD ELEKTRIAUTODE LAADIMINE

PROJEKTEERITUD JALGRATTAPARKLA ASUKOHT

PROJEKTEERITUD INVALIIDI PARKIMISKOHAD

2.10 2.97

HOONE NURGA JUURES OLEVAD KÕRGUSED PROJEKTEERITUD/OLEMASOLEV

Mõõtkava:

Objekt:

Joonise nimetus:

1:500

MAA-ALA PLAAN TEHNOVÕRKUDEGA

Narva mnt 2

Ida-Viru maakond, Toila vald, Voka alevik, Narva mnt 2

Sirkel & Mall Geodeesia OÜ Litsentsid: 692 MA,EEG000191

Reg.nr: 11787919 Laki tn 5, Tallinn

Tel: +372 6 555 480 [email protected]

SIRKEL&MALL

Leht:Staadium:Töö nr: Kuupäev:

27.12.2012397-12 GEODEESIA

Projektijuht:

Geodeet:

Madis Avi

Sven Viileberg

1

Geodeet: Karl Strenga

2. Katastriüksuste piirid saadud Maa-ametist seisuga 20.12.2012

Märkused:

1. Koordinaadid riiklikus L-Est'97, kõrgused Balti süsteemis.

A2

HOONE NURKADE KOORDINAADID

1 x=6590534.771 y=703341.928

2 x=6590533.541 y=703356.351

3 x=6590536.216 y=703356.590

4 x=6590531.970 y=703404.401

5 x=6590514.832 y=703402.872

6 x=6590517.362 y=703374.510

7 x=6590514.673 y=703374.271

8 x=6590516.180 y=703357.339

9 x=6590518.874 y=703357.578

10 x=6590520.384 y=703340.645

GEODEET:

MÄRKUSED:

ERIOSAD SEALHULGAS MAASTIKUARHIEKTUUR, ELEKTER

LAHENDATAKSE PÕHIPROJEKTI STAADIUMIS

Töö nr

Staadium

Mõõtkava

Kuupäev

EP

Leht:

Lehti:

1

1:100

Aadress

Koostas

Töö nimetus

Joonis

Asendiplaan

Mark Allikmäe

Tellija / Esindaja

Pädev isik

Rahvamaja ümberehitusprojekt

24-014

29.04.24

7

Toila Vallavalitsus / Mehis Luus

Narva mnt 2, Voka alevik, Toila vald, Ida-Viru maakond, kat.nr. 80201:002:0063

Marina Toomel
