Kiri

Tallinn 2024

EHITUSPROJEKTI TELLIJA:

Mardisoo OÜ Kontaktisik: Hans Tiitsmann Reg. 11072706 Telefon: +372 5551 2858 Mardi, Liivi küla Lääne-Nigula vald Lääne maakond 90701

EHITUSPROJEKTI KOOSTAJA: Aquare OÜ Vastutav pädev isik: Marko Raid Reg. 14785938 E-post: [email protected] Ehitajate tee 110 Kutse nimetus:Diplomeeritud Tallinn, Harju maakond veevarustuse- ja MTR: EEP004288 kanalisatsiooniinsener, tase 7 Kutsetunnistuse nr: 203064

TÖÖ NR: AQ24180

DOKUMENDI NR: VKV-0-01

STAADIUM: Eelprojekt

VERSIOON/KUUPÄEV v01/25.10.2024

KÖIDE: Veevarustuse ja kanalisatsiooni välisvõrk

(VKV)

TÖÖ NIMETUS: Metsa tn 17 kinnistu veevarustuse ja

kanalisatsiooni välisvõrgud

OBJEKTI AADRESS(ID): Metsa tn 17, Riisipere alevik, Saue vald,

Harju maakond

KATASTRIÜKSUSE

TUNNUS(ED):

72601:001:1456

Tallinn 2024

ASUKOHASKEEM (M 1:5000) Aluskaart: Maa-amet 2024

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Dokumentide nimekiri/VKV-0-02 Töö nr/staadium:

AQ24180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 1 / 2

DOKUMENTIDE NIMEKIRI

Dok. nr. Vers. Dokument Faili nimetus Kuupäev Märkused

TEKSTIOSA

VKV-0-01 v01 Tiitelleht AQ24180_EP_VKV-0-01_tiitelleht-asukohaskeem 25.10.2024 -

VKV-0-02 v04 Dokumentide nimekiri AQ24180_EP_VKV-0-02_v04_dok-nimekiri 14.05.2026 -

VKV-1-01 v01 Tehnilised tingimused AQ24180_EP_VKV-1-01_tingimused 17.11.2025 -

VKV-1-02 v01 Tehnilised tingimused LISA 1 AQ24180_EP_VKV-1-02_tingimused-lisa1 17.11.2025 -

VKV-1-03 v01 Tehnilised tingimused LISA 2 AQ24180_EP_VKV-1-03_tingimused-lisa2 17.11.2025

VKV-3-01 v04 Seletuskiri AQ24180_EP_VKV-3-01_v04_seletuskiri 19.05.2026 -

JOONISED

VKV-4-01 v04 Veevarustuse ja kanalisatsiooni asendplaan AQ24180_EP_VKV-4-01_v04_asendiplaan 19.05.2026 -

VKV-7-01 v01 Torustiku soojustuse paigaldusskeemid AQ24180_EP_VKV-7-01_soojustus 25.10.2024 -

VKV-7-02 v01 Veemõõdusõlme skeem AQ24180_EP_VKV-7-02_VMS-skeem 25.10.2024 -

MAHUTABEL, MATERJALIDE LOEND

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Dokumentide nimekiri/VKV-0-02 Töö nr/staadium:

AQ24180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 2 / 2

VKV-8-01 v03 Töömahtude ja materjalide loetelu AQ24180_EP_VKV-8-01_v03_mahud 13.04.2026 -

MUUD LISAD

VKV-9-01 v01 Korrusplaan veemõõdusõlme asukohaga AQ24180_EP_VKV-9-01_VMS-asukoht 15.12.2025 -

VKV-9-02 v04 Reaalservituudi seadmise plaan AQ24180_EP_VKV-9-02_v04_servituut 19.05.2026 -

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

Sauel 07.11.2025

ÜHISVEEVÄRGI JA –KANALISATSIOONIGA LIITUMISE TEHNILISED

TINGIMUSED

Aadress: Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Katastrinumber: 72601:001:1456

Kinnistu omanik ja kontaktandmed: Merle Peebo, isikukood 47311060230, telefon +372

53825721, e-post: [email protected]

Käesolevad ühisveevärgi ja –kanalisatsiooniga liitumise tehnilised tingimused määravad vee-

ettevõtja poolt esitatavad nõuded kinnistu sisestele ja välistele vee- ja kanalisatsiooni (VK)

ühendustorustikele, liitumisele ja kinnistupaigaldise kontrolli protseduurile. Tingimused on

kasutamiseks kinnistute liitumisel olemasoleva ühisveevärgi- ja kanalisatsiooni torustikuga.

Kinnistu VK ühenduspunktide asendiplaan on lisatud käesolevatele tehnilistele tingimustele (Lisa

1 ).

1. VEEVARUSTUS

Nõuded veetorustikele:

1.1. Kinnistu ühendamiseks ühisveevärgiga on rajatud liitumispunkt VLP, mis asub Metsa

tänaval (Lisa 1) ja millest alates projekteerida ja välja ehitada veetorustik kuni

veemõõdusõlmeni;

1.2. Liitumispunkti on paigaldatud maakraan DN25;

1.3. Kinnistuomanikul ehitada välja nõuetekohane konsooliga veemõõdusõlm, mis tuleb

paigaldada võimalikult lähedale veetoru sisenemiskohale hoones. Veemõõdusõlm

paigaldada ruumi, mille temperatuur on +4°C või kõrgem, veemõõtja paigaldab AS Kovek.

Veemõõdusõlme rajamisel tuleb lähtuda veemõõdusõlme tüüpjoonisest (Lisa 2).

Veemõõdusõlm peab olema ligipääsetav;

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

1.4. Kinnistusisene veetorustik alates olemasolevast liitumispunktist tuleb rajada minimaalselt

De 32 mm mõõduga PE või PEH materjalist torudest ning liited teha

elektrikeevisliitmikena kuni veemõõtja konsoolini;

1.5. Veetorustiku minimaalne sügavus maapinnast 1,8 m ning on soovitav ehitada samas

kaevikus paralleelselt rajatava isevoolse kanalisatsiooniga. Veetorustiku paiknemisel

kõrgemal kui 1,8 m tuleb külmumise vältimiseks paigaldada soojustus;

1.6. Veetorustiku hargnemised enne veemõõtjat ei ole lubatud. Juhul kui veetorustik hargneb

enne veemõõdusõlme, tuleb täiendava tarbimiskoha tarbeks ehitada täiendav

veemõõdusõlm.

1.7. Veetorustik katsetada enne kasutusele võttu ja veemõõtja paigaldust rõhuga 10 bar.

Koostada katsetuse akt ja esitada AS Kovek.

2. KANALISATSIOON

Nõuded kinnistusisesele kanalisatsioonitorustikule:

2.1 Kinnistu ühendamiseks reovee kanalisatsiooniga on rajatud liitumispunkt KLP, mis asub

Metsa tänaval (Lisa 1);

2.2 Kinnistusisene isevoolne kanalisatsioonitorustik tuleb projekteerida ja rajada reovee

juhtimiseks ette nähtud PVC SN 8 plastiktorudest (läbimõõduga De110 mm) soovitavalt

ühises kaevikus veetorustikuga. Vaatlus- ja kontrollkaevud rajada plastist minimaalselt De

400/315 mm ja teleskoopse päisega ning luugiga kandevõimaga 40T tee all ja 20T

haljasalal. Torustiku ja kaevude paigaldus vastavalt tootja paigaldusjuhendile;

2.3. Kinnistult ärajuhitava reovee reostusnäitajad peavad vastama ühiskanalisatsiooni juhitavale

reoveele kehtestatud nõuetele;

2.5 Kinnistusisene kanalisatsioon näha ette lahkvoolne. Sademe-, drenaaži- ja pinnavee

juhtimine reovee kanalisatsiooni ei ole lubatud;

2.6 Isevoolse kanalisatsioonitorustiku kalle peab vastama standardile EVS 848:2021. AS

Kovek jätab endale õiguse keelduda kinnistusisese kanalisatsioonitorustiku ühendamisest

liitumiskaevu kui torustiku kalle on väiksem kui 10 ‰ (10 promilli ehk 1 cm torustiku ühe

meetri kohta) või suurem kui 15 ‰ (15 promilli, 1,5 cm torustiku ühe meetri kohta).

3. TULEKUSTUTUSVESI

3.1 Piirkonna hoonestust arvestav tuletõrjevesi 15 l/s on tagatud hüdrantide baasil. Lähimad

hüdrandid asuvad Metsa põik teel, Metsa tänav 22 ees ja Haaviku ning Metsa tn ristmikul.

4. SADE – JA PINNAVETE NING DRENAAŽVETE LAHENDUS

4.1 Sademe- ja pinnavete ning drenaažvete juhtimine ühiskanalisatsiooni on keelatud;

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

4.2 Täpsed tehnilised tingimused ja lahendus kooskõlastada vallavalitsuse vastavate

spetsialistidega.

5. PROJEKTI NÕUTAV KOOSSEIS JA KOOSKÕLASTAMINE. TEENUSE LEPING.

5.1. Ehitustööde teostamiseks tuleb koostada projekt ja esitada ehitusteatis ehitisregistrisse

https://livekluster.ehr.ee/ui/ehr/v1

5.2. Ehitusprojekt kooskõlastada eelnevalt AS Kovek;

5.3 Ühisveevärgi ja ühiskanalisatsiooni liitumispunktide ühendamise ja kinnistusiseste torustike

rajamise kulud jäävad liituja (kinnistu omaniku) kanda;

5.4 Enne paigaldatud torustiku kaeviku tagasitäitmist (torud peavad olema nähtaval) tuleb

kinnistuomanikul või tema esindajal kohale kutsuda AS-i Kovek esindaja, kes kontrollib

kinnistupaigaldiste vastavust nõuetele;

5.5. Torude paigaldusest ja liitumiskoha ühendusest teha fotod ja teostusjoonis ning saata AS

Kovek;

5.6. Vee- ja kanalisatsiooniteenuse osutamine on võimalik peale kinnistusiseste VK toruühenduste

ja veemõõdusõlme väljaehitamist, AS Kovek poolt veemõõtja paigaldamist ning vastava

tarbimislepingu sõlmimist.

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

Tehnilised tingimused kehtivad 1 aasta alates väljastamiskuupäevast

Lisad:

Lisa 1. Liitumispunktide asendiplaan

Lisa 2. Veemõõdusõlme tüüpjoonis

Taivo Kaus

/allkirjastatud digitaalselt/

72601:001:1456 Metsa tn 17

72601:001:1455 Metsa põik L1

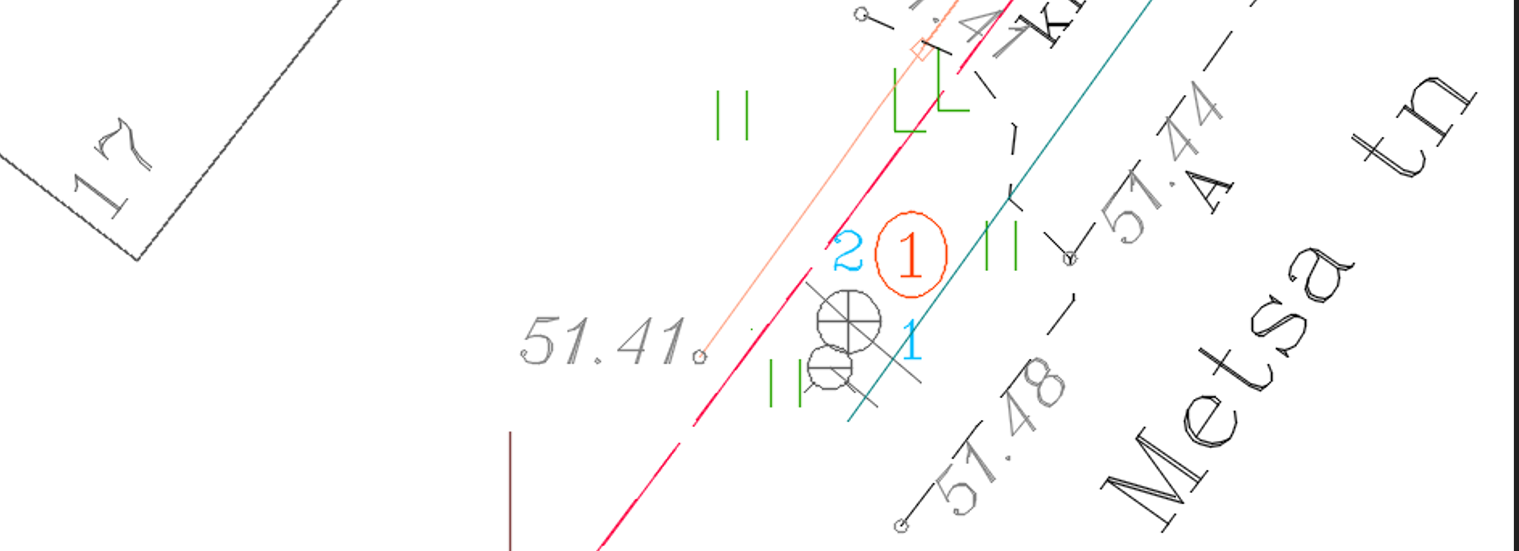

Tehnilised tingimused LISA 1

Liitumispunktide asendiplaan

Katastritunnus: 72601:001:1456

Mõõtkava 1:500

Asukoht: Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Skeemile on kantud olemasolevate vee- ja kanalisatsioonitorustike ning nende kaevude asukohad kasutades tingmärke:

VLP - liitumispunkt ühisveevärgiga; KLP - liitumispunkt ühiskanalisatsiooniga

Kõrgusmärgid BK77

- katastriüksuse piir - joogiveetorustik - reovee kanalisatsioonitorustik - maakraan - kanalisatsiooni kaev

Liitumispunktide koordinaadid L-Est

Vesi: 1MK-4 X- 6552153.037 Y- 518305.081

Kanal: 1KT-3 X- 6552153.781 Y- 518305.374

VLP

KLP

KONSOOLI

ELEKTRIKEEVIS ÜLEMINEK

MAANDUSJUHE

Tehnilised tingimused LISA 2

Veemõõdusõlme tüüpjoonis

Vaba ruumi nõuded veemõõdusõlmes veearvestile: a. vähim kaugus seinast - nõutud konsooli vastav mõõde b. vähim vaba ruum veearvesti all - 500mm c. vähim vaba ruum veearvesti kohal - 500mm d. vähim vaba ruum veearvesti ees - 800mm. e. vähim ruumi kõrgus - 1900mm

Veemõõdusõlm projekteerida kuiva ja valgustatud ruumi, mille temperatuur on vahemikus +4 kuni +40 C ja paigalduskõrgus 700-1000mm põrandast. Veearvesti paigaldada hoonesse võimalikult lähedale tarnetoru sisenemiskohale. Veearvesti tuleb paigaldada nii, et selle näitu oleks kerge lugeda, et seda oleks hõlbus vahetada ning et see oleks kaitstud külma, kuuma ja mehaaniliste mõjutuste eest. Veearvesti paigaldada horisontaalselt näidikuga ülespoole. Veearvesti konsool tuleb maandada hoone peamaanduslatile. Veemõõdusõlmes ei tohi olla veearvestist mööda viivat toru.

Muda- ja muud filtrid võib paigaldada viimasest kuulkraanist hoone poole.

VOOLUSUUND

Märkus: kasutada ainult täisavaga kuulkraane

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 1 /20

SISUKORD SELETUSKIRI ................................................................................................................................................................ 3

1. ÜLDOSA .................................................................................................................................................................. 3 1.1 Projekti tellija üldandmed ............................................................................................................................. 3 1.2 Projekti koostaja üldandmed ........................................................................................................................ 3

2. PROJEKTI ANDMED ................................................................................................................................................ 4 2.1 ÜLDANDMED ................................................................................................................................................. 4 2.1.1 Projekti piiritlus ......................................................................................................................................... 4 2.1.2 Olemasolev olukord .................................................................................................................................. 4 2.1.3 Projekti eriosad ......................................................................................................................................... 4 2.1.4 Süsteemide kirjeldus ................................................................................................................................. 4 2.1.5 Ehitiste eluiga ............................................................................................................................................ 4 2.1.6 Lähteandmed, ehitusuuringud .................................................................................................................. 4 2.1.7 Täiendavad kriteeriumid ........................................................................................................................... 5 2.1.8 Transpordiameti nõuded ........................................................................................................................... 6 2.1.9 Kasutatavad normid ................................................................................................................................. 7 2.2 VEEVARUSTUSE VÄLISVÕRK .......................................................................................................................... 8 2.2.1 Projekteeritud veevarustus ....................................................................................................................... 8 2.2.2 Veevarustuse arvutusvooluhulk ................................................................................................................ 8 2.2.3 Torustiku materjal ..................................................................................................................................... 8 2.2.4 Hoone veemõõdusõlm .............................................................................................................................. 9 2.2.5 Külmumiskaitse ja soojusisolatsioon ......................................................................................................... 9 2.2.6 Veetorustike likvideerimine ....................................................................................................................... 9 2.3 REOVEEKANALISATSIOON ........................................................................................................................... 10 2.3.1 Kanalisatsiooni üldnõuded ...................................................................................................................... 10 2.3.2 Projekteeritud reoveekanalisatsioon ...................................................................................................... 10 2.3.3 Olmereovee arvutusäravool .................................................................................................................... 11 2.3.4 Eelvool ..................................................................................................................................................... 11 2.3.5 Eel- ja kohtpuhastid ................................................................................................................................ 11 2.3.6 Torustike materjalid ................................................................................................................................ 11 2.3.7 Kaevud .................................................................................................................................................... 11 2.3.8 Külmumiskaitse ja soojusisolatsioon ....................................................................................................... 11 2.3.9 Olemasolevate torude ja kaevude likvideerimine ................................................................................... 12 2.4 SADEMEVEE KANALISATSIOONIVÕRK JA DRENAAŽIVESI ............................................................................ 12

3. NÕUDED TÖÖDE TEOSTAMISELE ......................................................................................................................... 13 3.1 Seadusandlus ja standardid ........................................................................................................................ 13 3.2 Ehitustööde üldised kvaliteedinõuded ......................................................................................................... 13 3.3 Ehitustööde dokumenteerimine .................................................................................................................. 13 3.4 Üldine ohutus .............................................................................................................................................. 13 3.5 Töömaa korrashoid ..................................................................................................................................... 13

4. KAEVETÖÖD ......................................................................................................................................................... 14 4.1 Ettevalmistustööd ....................................................................................................................................... 14 4.2 Olemasolevate ehitiste ja rajatistega arvestamine ..................................................................................... 14 4.3 Üldised nõuded töötamisel elektrikaablite kaitsevööndis ........................................................................... 15 4.4 Üldised nõude töötamisel sideliinirajatiste kaitsevööndis .......................................................................... 15 4.5 Ehituskaeviku toestamine ........................................................................................................................... 15 4.6 Veetõrje ehituskaevikust ............................................................................................................................. 16 4.7 Puude raie ja taimede kaitse ....................................................................................................................... 16 4.8 Torude ja toruarmatuuri paigaldamine....................................................................................................... 16 4.9 Kaeviku tagasitäide ja tihendamine ............................................................................................................ 17

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 2 /20

4.9.1 Tasanduskiht ........................................................................................................................................... 17 4.9.2 Algtäide ................................................................................................................................................... 17 4.9.3 Lõpptäide ................................................................................................................................................ 17

5. KATSETUSED JA KONTROLLTOIMINGUD .............................................................................................................. 18 5.1 Üldnõuded ................................................................................................................................................... 18 5.2 Hüdraulilised katsetused ............................................................................................................................. 18

6. NÕUDED TAASTAMISELE ...................................................................................................................................... 18 6.1 Üldist ........................................................................................................................................................... 18 6.2 Taastamistööd väljaspool heakorrastatavat ala ......................................................................................... 18 6.2.1 Tööde käigus kahjustatud objektide taastamine ja asendamine ........................................................... 19

7. KESKKONNAKAITSE .............................................................................................................................................. 19 7.1 Keskkonnakaitse aspektid ........................................................................................................................... 19 7.2 Jäätmekava ................................................................................................................................................. 19

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 3 /20

SELETUSKIRI

1. ÜLDOSA

1.1 Projekti tellija üldandmed

Nimi: Mardisoo OÜ

Registrikood: 11072706

Aadress: Mardi, Liivi küla, Lääne-Nigula vald, Lääne maakond

1.2 Projekti koostaja üldandmed

Ettevõte: Aquare OÜ

Registrikood: 14785938

MTR: EEP004288

Aadress: Ehitajate tee 110, Tallinn, Harju maakond

E-mail: [email protected]

Projekti koostaja: Irina Moseitšuk

Vastutav pädev isik: Marko Raid

Kutse nimetus: Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7

Kutsetunnistuse nr: 203064

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 4 /20

2. PROJEKTI ANDMED

2.1 ÜLDANDMED

Käesolev seletuskiri on koostatud Majandus- ja taristuministri määruse nr 97 „Nõuded ehitusprojektile“ kohaselt.

2.1.1 Projekti piiritlus

Käesoleva hoonevälise veevarustuse ja kanalisatsiooni põhiprojekti seletuskirjas kirjeldatakse Harju maakonna, Saue valla, Riisipere aleviku, Metsa tn 17 aadressiga (kat. tunnus 72601:001:1456) olemasolevate üksikelamu ja abihoone hoonevälise veevarustuse ja kanalisatsiooni tehnosüsteemide ehituse lahendusi.

Kinnistule rajatakse veevarustuse ja reoveekanalisatsioonitorustikud alates liitumispunktist kuni elamumajani. Pärast veemõõdusõlme rajatakse veetorustik kuni abihooneni.

2.1.2 Olemasolev olukord

Kinnistul paiknevad kanalisatsiooni süsteem likvideeritakse. Olemasolev puurkaev jääb kastmisvee tarbeks. Olemasolev tarnetorustik ühendada hoonest lahti.

2.1.3 Projekti eriosad

o Veevarustuse ja kanalisatsiooni välisvõrk (VKV)

2.1.4 Süsteemide kirjeldus

Käesolev projekt haarab endas järgmisi süsteeme:

1. Veevarustuse välisvõrk kinnistul

2. Reoveekanalisatsiooni välisvõrk kinnistul

2.1.5 Ehitiste eluiga

Juhul kui kasutatava materjali tootja ei määra teisiti, siis kavandavate torustike eluiga on 50 aastat.

2.1.6 Lähteandmed, ehitusuuringud

Projekti kavandamisel on arvestatud järgmiste lähteandmetega:

Nr. Lähteandmete väljastaja Dokumendi nimetus Dokumendi nr, kuupäev

1 AS Kovek Tehnilised tingimused 07.11.2025 a.

2 Hades Geodeesia OÜ Topo-geodeetiline alusplaan HG-4227, 2025 a.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 5 /20

3 Matlop OÜ Katete taastamise projekt AQ24180, 2026 a.

Projekti koostamisel on arvestatud tellijapoolsete ettepanekute ja soovitustega.

Ehitusgeoloogilisi uuringuid käesoleva projekti käigus ei teostatud.

2.1.7 Täiendavad kriteeriumid

• Kui mõned tööd ei ole projektdokumentatsioonis täpselt määratletud, tuleb need teostada vastavalt seletuskirjas viidatud seadustele, määrustele ja normidele, lähtudes heast ehitustavast.

• Olemasolevate teadmata kõrgusega veetorude sügavuseks maapinnast arvestatakse 1,8 m toru peale.

• Olemasolevate teadmata kõrgusega side- ja elektrikaablite sügavuseks maapinnast arvestatakse sõiduteede all 1,0 m ja väljaspool sõiduteed 0,8 m kaablite peale.

• Kõik projektis esitatud hoonest väljuvate veevarustuse ja kanalisatsioonitorustike asukohad ja kõrgused tuleb vajadusel täpsustada tööprojektis, vajadusel viia käesolevasse projekti sisse muudatused.

• Juhul kui olemasolevad tehnovõrgud paiknevad teistel sügavustel kui joonisel kirjeldatud, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse selgumist.

• Kui projektis esineb erinevusi seletuskirja, jooniste ja töömahtude tabelite vahel, tuleb neid tõlgendada järgmises järjekorras: seletuskiri (1); joonised (2); töömahtude tabelid (3). Projekti tuleb käsitleda koos kõikide teiste projektiosadega terviklikult.

• Kinnistusiseste VK rajatiste (sh veemõõdusõlme) ehitamisel pidada kinni AS Kovek nõuetest.

• Kõikide materjalide ja seadmete paigaldamisel tuleb eelkõige lähtuda seadmete tarnija ja tootjapoolsetest paigaldusjuhenditest ning hooldusnõuetest.

• Hoonete sisevõrku suunatav olmevesi (sh joogivesi) peab kvaliteedilt vastama joogiveele esitatavatele nõuetele. Need on määratud Sotsiaalministri 24.09.2019 a määrusega nr 61 „Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid“

• Ehitamine tuleb dokumenteerida (vastavalt majandus- ja taristuministri määrusele nr 3/ 14.02.2020 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“).

• Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda spetsifikatsioonis toodud koguseid plaanidel kirjeldatud kogustega. Erinevuste ja muude ebatäpsuste avastamisel võtta ühendust projekteerijaga. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud abimaterjalid, mida spetsifikatsioonis ja plaanidel näidatud ei ole, kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks funktsioneerimiseks pärast ehitustöid.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 6 /20

• Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei halvenda kasutustingimusi ja ei suurenda kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse töövõtja.

2.1.8 Transpordiameti nõuded

Tehnovõrkude ehitustööd jäävad riigitee 11362 Nissi tee (51802:003:0221) piiridesse (teemaale) ja tee kaitsevööndisse.

2.1.8.1 Transpordiameti nõuded ehitustegevusele teemaal

• Teemaal tehnovõrgu ehitustegevuse kavandamisel ja läbiviimisel tuleb lähtuda Transpordiameti avalikust teenuse „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)“ kirjeldusest, mis on leitav Transpordiameti kodulehelt (https://www.transpordiamet.ee/riigiteede-juhendid#tehnovorgud), käesolevast Transpordiameti poolt kooskõlastatud projektist, samuti projektile Transpordiameti poolt antud kooskõlastuses, riigimaa reaalservituudi lepingus ning allpool toodud nõuetest.

• Enne ehitustöödega alustamist tuleb omanikel esitada Transpordiametile riigivara kasutamiseks

andmise ja reaalservituudi taotlus. Reaalservituudi seadmise plaan on projekti lisas nr VKV-9-02.

• Tööde alustamiseks peab olema koostatud ja Transpordiametiga kooskõlastatud ehitusaegse liikluskorralduse projekt. Tööd tuleb kavandada liiklust sulgemata, v.a juhul kui Transpordiamet on lubanud erandi.

• Tee-ehituslikke taastamistöid tohib teel teostada vastavat pädevust omav isik.

• Katete taastamine teostatakse vastavalt Transpordiameti poolt kooskõlastatud projekti kooskõlastustingimustele.

• Tehnovõrgu omanik peab teekonstruktsioonile taastamist nõudvat ning teekonstruktsioone ohustavate ehitustööde teostamisel Transpordiametile tagama teekonstruktsioonidele tekkinud võimalike kahjustuse likvideerimise oma kuludega 5 aastase garantiiperioodi vältel.

• Tehnovõrgu ehituse käigus on keelatud teha projektis kajastamata tegevusi, mis kahjustavad teekonstruktsioone, sh ehitustehnikaga manööverdamine teel ja mulde nõlvadel, v.a juhul kui Transpordiamet on lubanud erandi.

• Teel, teekraavis ja mulde nõlvadel materjalide ladustamine on keelatud, v.a juhul kui Transpordiamet on lubanud erandi.

• Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt Transpordiameti „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele.

• Pärast tööde lõppu tuleb korrastatud teemaa ja taastatud teekonstruktsioonid avaliku teenuse kirjelduse kohaselt üle anda ning esitada digitaalsed (nõudmisel ka paberkandjal) teostusjoonised .pdf ja .dwg (.dgn) formaadis, hiljemalt ühe kuu jooksul pärast tööde

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 7 /20

valmimist. Teostusjoonised peavad vastama majandus- ja taristuministri 14.04.2016 määrusele nr 34 „Topo-geodeetilistele uuringutele ja teostusmõõdistusele esitavad nõuded“.

• Tehnovõrgu omanik kohustub tagama, et tehnovõrk oleks paigaldatud vastavalt projektile ja Transpordiameti poolt esitatud nõuetele. Transpordiamet ega Transpordiameti tellimusel tegutsev ettevõte ei ole kohustatud taastama tehnovõrke ega hüvitama tekkinud kahju, kui tehnovõrke vigastati seetõttu, et tehnovõrgud ei asunud projektis ja Transpordiameti nõuetele vastavalt või ei olnud nõuetekohaselt kaitstud või tähistatud. Maksimaalsed lubatud vead tehnovõrkude teemaale paigaldamisel on Transpordiameti „Nõuded tehnovõrkude ja - rajatiste reemaale kavandamisel“ toodud juhendi Lisas 5.

• Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

• Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

2.1.9 Kasutatavad normid

Ehitustegevusel järgida kehtivaid seaduseid, määruseid, asjakohaseid standardeid ning tehnilistes tingimustes esitatud nõudeid. Kõik ehitustööd tuleb läbi viia allpool esitatud dokumentides toodud kvaliteedinõuded järgides.

Nr. Dokumendi nr. Dokumendi nimetus

Standardid

1 EVS 932:2017 Ehitusprojekt

2 EVS 921:2022 Veevarustuse välisvõrk

3 EVS 835:2022 Hoone veevärk

4 EVS 846:2021 Hoone kanalisatsioon

5 EVS 848:2021 Väliskanalisatsioonivõrk

6 EVS-EN 1610 Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine

7 RIL 77-2013 Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.

8 MaaRYL 2010 Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 8 /20

9 EVS 860

Tehniliste paigaldiste termiline isoleerimine.

10 EVS 939-3-2020 Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse

2.2 VEEVARUSTUSE VÄLISVÕRK

2.2.1 Projekteeritud veevarustus

Antud projektiga on ette nähtud lahendada kinnistu veega varustamine Metsa tänaval paiknevast ühisveevärgist. Kinnistule on projekteeritud veeühendus PE De32 mm alates kinnistu vee liitumispunktist maakraanist DN25 mm kuni projekteeritud veemõõdusõlmeni. Veevarustuse liitumispunkt on paigaldatud vahetult kinnistu piiri taha. Pärast veemõõdusõlme on projekteeritud veetorustik PE De32 mm kuni abihooneni.

Veetorustike paigaldamisel kasutada torude ühendamisel muhvkeevitust. Veetorustiku paigaldamisel kinnitada asukoha määramiseks min 2,5 mm² ristlõikega isoleeritud vaskkaabel, pinnasesse jäävad kaabli jätkud peavad olema veetihedad. Kaabli otsad tuua kuni veemõõdusõlmeni.

Veetorustiku kohale 0,3 m kõrgusele paigaldada sinine märkelint kirjaga "VESI". Veetorustiku minimaalne rajamissügavus on 1,8 m toru peale.

Veesisend viia läbi vundamendi või selle alt kaitsehülsis (min PE De63 mm) kuni veemõõdusõlmeni. Hülsi välimine ots isoleeritakse veetihedalt.

Veetorustiku hargnemised liitumispunkti ja veemõõdusõlme vahel ei ole lubatud.

Kinnistul peab olema füüsiliselt välistatud mõõtmata vee sattumine ühiskanalisatsiooni.

2.2.2 Veevarustuse arvutusvooluhulk

Kogu kinnistu veevarustuse arvutusvooluhulk Vooluhulk

Ööpäevane veetarbimine Qd (m3/öp) 0,30

Tunnine veetarbimine Qh (m3/h) 0,13

Külma vee summaarne arvutusvooluhulk Qa,külm vesi (L/s) 0,40

2.2.3 Torustiku materjal

Kinnistu hoonele jaoks rajatakse uus plastikust veetorustik PE De32 × 3,0 mm PN16.

PE veetorud ja liitmikud peavad olema sertifitseeritud vastavalt standardile EVS-EN 12201.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 9 /20

PE torustikul on lubatud kasutada ainult elekterkeevisliitmikud.

Toru SDR peab olema vahemikus, mida on lubatud kasutada vastava ühenduselemendi (nt. keevismuhvi) puhul.

Ehitusplatsile tarnitavad torud peavad olema varustatud otsakorkidega, mis peavad jääma paigale kuni torustike paigaldamiseni

2.2.4 Hoone veemõõdusõlm

Veearvesti paigaldus peab vastama standardi EVS 835 ja EVS-EN ISO 4064-5 nõuetele.

Veemõõdusõlme rajamisel lähtuda AS Kovek veemõõdusõlme tehnilistest nõuetest.

Veearvesti DN15 koos sisseehitatud tagasilöögiklapiga paigaldada ruumi nr 2 (vt lisa VKV-9-01 – maja plaan).

Veearvestile on ette nähtud paigaldada kandur ja peale veearvestit tühjenduskraan, kandur maandada (vt joonis VKV-7-02 - Veemõõdusõlme skeem). Veemõõdusõlm peab olema paigaldatud kuiva ja valgustatud ruumi, kus temperatuur ei lange alla 4 ºC ja ei tõuse üle 40 ºC.

Sisendtoru PE De32 mm PN16 on ette nähtud ühendada peale veemõõdusõlme hoone jaotustorustikuga.

2.2.5 Külmumiskaitse ja soojusisolatsioon

Veetorustiku minimaalne rajamissügavus on 1,8 m toru peale. Juhul kui torustike paigaldamine nõutud sügavusele ei ole võimalik, siis külmumispiirist üleval pool olevad torustikud soojustada soojustusplaadiga (vt VKV-7-01 - Torustiku soojustuse paigaldusskeemid). Torustike soojustamisel tuleb kasutada soojustusmaterjali, mis on ettenähtud pinnasesse paigutamiseks, survetugevus min 180 kN/m2, maksimaalne soojusjuhtivustegur 0,04W/mK.

Tulenevalt Transpordiameti juhendi Nõuded tehnovõrkude teemaale paigaldamise kavandamisel Tabel 1 kohaselt on veetorustiku vähim sügavusteemaal 1,8 m ning kanalisatsioonitorustiku sügavus 1,0 m, kui paikneb riigitee mulde nõlvast kaugemal kui 1 m. Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

2.2.6 Veetorustike likvideerimine

Olemasolevad kasutusest välja jäävad veetorustikud jätta maasse. Rajatiste maapealsed osad nende olemasolul eemaldada ja utiliseerida.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 10 /20

2.3 REOVEEKANALISATSIOON

2.3.1 Kanalisatsiooni üldnõuded

Mõõtmata vee kanaliseerimine ühiskanalisatsiooni on keelatud. Sademevete juhtimine (imbumine) ühiskanalisatsiooni peab olema välistatud.

Kanalisatsiooni süsteemi väljaehitamist tuleb alustada madalamast punktist.

Enne väljumist hoonest peab torustikul olema puhastusluuk või puhastuskork.

Kanalisatsiooni paisutuskõrguseks on liitumispunkti kaevu kaane kõrgusest 10 cm võrra kõrgem tase. Nimetatud kõrgusarvust allpool asuvate sanitaarseadmete äravoolud kas pumbata üle paisutuskõrguse või kaitsta uputuse vältimiseks töökindla tagasivooluklapiga või siibriga. Kohalik vee ettevõte ei vastuta paisutuskõrgusest allpool olevatest sanitaarseadmetest tingitud uputuse eest.

Kanalisatsiooni normaalse töö tagamiseks tuleb kanalisatsioon õhutada. Hoone kanalisatsiooni õhustus (vastavalt EVS 846:2021) lahendada hoone kanalisatsiooni sisevõrkude projektiga.

Ühiskanalisatsiooni tohib juhtida vett, mille reostusnäitajad ei ületa õigusaktides loetletud ja teiste ainete sisalduse piirväärtusi.

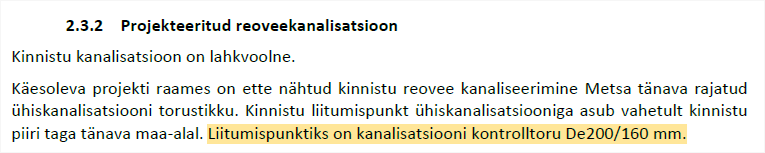

2.3.2 Projekteeritud reoveekanalisatsioon

Kinnistu kanalisatsioon on lahkvoolne.

Käesoleva projekti raames on ette nähtud kinnistu reovee kanaliseerimine Metsa tänava rajatud ühiskanalisatsiooni torustikku. Kinnistu liitumispunkt ühiskanalisatsiooniga asub vahetult kinnistu piiri taga tänava maa-alal. Liitumispunktiks on kanalisatsiooni kontrolltoru De200/160 mm.

Isevoolsesse olmereoveekanalisatsiooni juhitakse reoveed hoone sanitaarseadmetest ning põrandatel paiknevatest veeneeludest.

Enne ehitustööde algust täpsustada hoonest tuleva kanalisatsioonitoru kõrgusmärk. Vajadusel projekti sisse viia muudatused.

Kanalisatsioonitoru viia läbi vundamendi või vundamendi alt kaitsehülsis min ID = 150 mm.

Kinnistule on projekteeritud isevoolne kanalisatsioon koos kahe De400/315 mm PE kanalisatsiooni kontrollkaevuga (vt joonis VKV-4-01).

Isevoolsel torustikul on normikohane isepuhastavaid kiirusi tagav kalle. Toruühendused kaevudega ning väljaviik hoonest peavad olema veetihedad.

Kanalisatsioonitorustiku kohale 0,3 m kõrgusele paigaldada märkelint kirjaga "KANAL".

Enne ekspluatatsiooni lubamist teostada torustikule normikohane läbipesu ja vee-ettevõtte nõudmisel veetiheduse kontroll.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 11 /20

2.3.3 Olmereovee arvutusäravool

Kogu kinnistu olmereovee arvutusäravool Vooluhulk

Ööpäevane reovee äravool Qd (m3/öp) 0,30

Reovee sekundiline arvutusvooluhulk Qa,r (L/s) 1,40

2.3.4 Eelvool

Olmereovee kanalisatsiooni eelvooluks on Metsa tänava olemasolev ühiskanalisatsioonitoru.

2.3.5 Eel- ja kohtpuhastid

Reovesi peab vastama kanalisatsiooni üldnõuete alapeatükis nimetatud nõuetele. Seega kohtpuhasteid ei ole vaja paigaldada.

2.3.6 Torustike materjalid

Kinnistu kanalisatsioonitorustik on projekteeritud alates olemasolevast liitumispunktist.

Kinnistu reovee väliskanalisatsioon on projekteeritud PVC De110 SN8 muhvtorudest kaldega liitumispunkti suunas.

PVC kanalitorud peavad vastama standardile EVS-EN 1401.

2.3.7 Kaevud

Kasutada siledapõhjalisi, põhjarenniga plastist (PE) De400/315 mm kontrollkaeve.

Kaevud on ette nähtud teleskoopsed. Malmluugid vastavalt asukohale 25T (haljasala) või 40T (liiklusmaa). Kinnistusisesel alal võib kasutada ka plastikust luuki.

PE kanalisatsiooni plastkaevud peavad vastama standardile EVS-EN 13598-2.

Kaevuluugid peavad vastama standardile EVS-EN 124.

Kaevude paigaldustööde käigus tuleb järgida tootja juhiseid.

2.3.8 Külmumiskaitse ja soojusisolatsioon

Kanalisatsioonitoru minimaalne rajamissügavus on 1,2 m toru peale. Juhul kui torustike paigaldamine nõutud sügavusele ei ole võimalik, siis külmumispiirist üleval pool olevad torustikud soojustada soojustusplaadiga (vt VKV-7-01 - Torustiku soojustuse paigaldusskeemid). Torustike soojustamisel tuleb kasutada soojustusmaterjali, mis on ettenähtud pinnasesse paigutamiseks, survetugevus min 180 kN/m2, maksimaalne soojusjuhtivustegur 0,04W/mK.

Tulenevalt Transpordiameti juhendi Nõuded tehnovõrkude teemaale paigaldamise kavandamisel Tabel 1 kohaselt on veetorustiku vähim sügavusteemaal 1,8 m ning kanalisatsioonitorustiku

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 12 /20

sügavus 1,0 m, kui paikneb riigitee mulde nõlvast kaugemal kui 1 m. Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

2.3.9 Olemasolevate torude ja kaevude likvideerimine

Olemasoleva reovee kogumismahuti likvideerimisel tuleb juhinduda Saue valla reovee kohtkäitluse ja äraveo eeskirjast.

Reovee kohtkäitlussüsteemi likvideerimiseks tuleb 10 päeva enne lammutamise alustamist esitada Saue vallavalitsusele ehitusteatis. Kui kohalik omavalitsus ei teavita ehitusteatise esitajat kümne päeva jooksul vajadusest ehitusteatises esitatud andmete täiendavaks kontrollimiseks, võib alustada lammutamist.

Reovee kohtkäitlussüsteemi likvideerimise üldnõuded:

1. reovee kohtkäitlussüsteem tuleb enne likvideerimist tühjendada äriregistris registreeritud reovee kohtkäitlusrajatise tühjendamise, reovee äraveo ja purgimise teenust osutava ettevõtja poolt;

2. reovee kohtkäitlusrajatis tuleb üldjuhul likvideerimiseks lammutada ja pinnasest eemaldada;

3. eemaldatud reovee kohtkäitlussüsteemi süvend või eelnevalt tühjendatud mahuti, kui seda ei ole võimalik tehnilistel põhjustel pinnasest eemaldada, tuleb täita pinnasega

4. tühjendatud ja puhastatud reovee kogumismahutit, mida ei kasutata reovee kohtkäitlussüsteemina võib kasutada sademevee kogumismahutina;

5. likvideerimise käigustekkivate ehitus- ja lammutusjäätmed tuleb üle anda vastavat luba omavale ettevõttele. Jäätmete matmine pinnasesse või reovee kogumismahuti või omapuhasti süvendite täitmine jäätmetega on keelatud.

Reovee kogumismahuti likvideerimiseks ehitusregistrist tuleb 5 tööpäeva jooksul pärast reovee kogumismahuti likvideerimist esitada vallavalitsusele teatis ehitise likvideerimise kohta, millele lisatakse tehtud tööde täpsem kirjeldus ning lammutusjäätmete utiliseerimist tõendavad dokumendid.

Plastkaevu likvideerimisel tuleb eemaldada kaevu lagi, täita kaev puistematerjaliga ning puistematerjal tihendada.

2.4 SADEMEVEE KANALISATSIOONIVÕRK JA DRENAAŽIVESI

Sademevesi juhitakse kinnistu piires pinnasesse, täiendavaid sademevee- ja drenaažitorustikke ei ole ette nähtud rajada. Sademevee käitlus kinnistul säilib muutmata kujul.

Sademevete juhtimine (imbumine) ühiskanalisatsiooni peab olema välistatud.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 13 /20

3. NÕUDED TÖÖDE TEOSTAMISELE

3.1 Seadusandlus ja standardid

Ehitustööd tuleb teostada vastavuses Eesti Vabariigis kehtivate seaduste ja muude õigusaktidega, samuti projektlahendusest tulenevate teiste normide ja standarditega. Käesoleva projekti teostamist puudutavate Eestis kehtivate seaduste ja õigusaktide tundmine on tööde teostaja vastutusel.

3.2 Ehitustööde üldised kvaliteedinõuded

Ehitustööde üldine kvaliteet peab vastama MaaRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset 2000 Talonrakennuksen maatyöt) ning TarindiRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset Talonrakennuksen runkotyöt) nõuetele. Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” RIL 77 – 2013 ning Eesti Vabariigi Standarditest.

3.3 Ehitustööde dokumenteerimine

Ehitamine tuleb dokumenteerida vastavalt majandus- ja taristuministri määrusele nr 3/ 14.02.2020 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“.

3.4 Üldine ohutus

Kõik torustike kraavid ja ehitusplatsid peavad olema ümbritsetud pideva, kindla ja ajutise plast- või metalltaraga.

Ajutine tara peab jääma oma kohale kuni tööd on jõudnud niikaugele, et ala võib kasutada ilma üldsust ohtu seadmata. Üldjuhul ei või tara eemaldada enne, kui kraav on täidetud ümbritseva maapinna tasemeni.

3.5 Töömaa korrashoid

Töövõtja on vastutav tööde ala korraliku hooldamise ja korrashoiu eest.

Materjalid ja varustus tuleb korralikult kohale asetada, ladustada ja kuhjata. Välja kaevatud materjal ja praht tuleb kohe tööplatsilt eemaldada, materjale ei tohi tuua tööplatsile enne nende järele tarviduse tekkimist.

Kõik materjalid või praht, mis on territooriumilt ära kantud kas tuule, vee, sõidukite rataste vms poolt, peab Töövõtja kohe eemaldama ning mõjualune piirkond tuleb tellija esindaja ning asjasse puutuva maaomaniku jaoks rahuldavalt puhastada.

Kaevetööde, pinnase täitmistööde, lammutustööde või muude tööde ajal tuleb kõik teed, jalgrajad ja muud tööde piirkonna läheduses olevad alad hoida puhtad mustusest ja väljakaevatud materjalist. Tööde piirkond tuleb koristada iga tööpäeva lõpuks.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 14 /20

4. KAEVETÖÖD

4.1 Ettevalmistustööd

Enne ehitustööde algust koostavad Töövõtja ja Tellija täpse ehitustööde graafiku ja tööde teostamise järjekorra.

Tööde alustamine on võimalik peale loa saamist omavalitsuse territooriumil kehtestatud alustel ja korras. Rajatise mahamärkimine peab toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil (v.a. hoonete ühendustorustike hoonepoolne ots, mille asukoht tuleb täpsustada krundi või kinnistu valdaja või nende esindajaga).

Otstarbekas on rajada tööpiirkonnas ajutiste reeperite ja koordineeritud punktide süsteem, mis võimaldab jooksvalt kontrollida rajatava torustiku asukoha ja kõrguse õigsust.

Kavandatavatest töödest informeerida asjast huvitatud osapooli sh. vajadusel ka piirinaabreid, märkides nende juuresolekul välja ehitusaegseks säilitamiseks piiritähised.

Olemasolevate kaablite, torustike kaitsetsoonides töötamiseks tuleb nende valdajatelt saada vastav luba.

Tööde planeerimisel tuleb arvestada, et maa-aluste rajatiste avamine ja nende vahetus läheduses kaevetööde teostamine tuleb reeglina teha käsitsi. Vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel. Paigaldada vajalikud kaitse/reservtorud või teostada muud ette nähtud kaitsemeetmed.

Kõik tööde korrektseks teostamiseks vajalikud ajutised laoplatsid kuuluvad lahutamatu osana iga konkreetse tööetapi juurde. Ajutiste laoplatside asukohad on töövõtja kohustatud ise enne tööde algust leidma ning vajadusel sõlmima nende kasutamiseks vajaliku kokkulepped. Vajadusel tuleb ajutiste laoplatside asukohad täpsustada ja/või kooskõlastada täiendavalt Tellija või omavalitsusega enne ehitustööde algust.

Ehitustööde tellija peab ehitamisega kaasnevate veoste vedamisel kindlustama ehitusobjektilt väljuvate sõidukite rehvide puhtuse ja vältima ehitusprahi, pinnase, tolmu ning vee kandumist väljapoole ehitusobjekti piire. Selleks tuleb kavandada vajalikud teehooldetööd – tänavate harjamine ja lahtise tolmu kogumine.

4.2 Olemasolevate ehitiste ja rajatistega arvestamine

Enne kaevetööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada. Tööde teostajal tuleb arvestada olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest või nende lõhkumisel nende taastamisest tuleneva kuluga (alternatiiviks on projekteeritud rajatise ehitamine projektiga näidatust erinevale asukohale või kõrgusele). Projekteeritud torustike ühendamisel olemasolevate torustikega tuleb nende läbimõõdud

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 15 /20

täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusest.

Tööde käigus likvideeritud või kahjustatud geodeetilise võrgu punktid tuleb peale tööde lõpetamist taastada. Taastamisest tulenevad kulud kannab tööde teostaja.

Olemasolevad, säilitatavate kaevude kaaned ning maakraanide ja siibrite kaped tuleb ümber paigaldada olenevalt projekteeritud tee pinna kõrgusest. Tööde teostaja peab arvestama ümberehitusest tulenevate kulutustega.

4.3 Üldised nõuded töötamisel elektrikaablite kaitsevööndis

Töötamine elektrikaablite kaitsevööndis lubatud ainult tehnovõrgu valdaja volitatud esindaja kirjaliku tööloa alusel.

Enne kaevamistööd täpsustada looduses olemasolevate kaablite asukohad kasutades kaabliotsijat.

Mehhanismide kasutamine mullatöödel on keelatud lähemal kui 2 m elektrikaablist.

Lahtikaevatud kaablid tuleb kaitsta mehhaaniliste vigastuste vältimiseks kaitsta laudkastiga ja üles riputada.

4.4 Üldised nõude töötamisel sideliinirajatiste kaitsevööndis

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest. Antud kooskõlastus ei ole tegutsemisluba Telia sideehitise kaitsevööndis tööde teostamiseks. Sideehitise kaitsevööndis on sideehitise omaniku loata keelatud igasugune tegevus, mis võib ohustada sideehitist. Sideehitise kaitsevööndis võib töid teostada ainult Telia volitatud esindaja poolt väljastatud tegutsemisloa alusel. Tegutsemine Telia sideehitiste kaitsevööndis on lubatud peale sideehitise kättenäitamist järelevalve töötaja poolt ning selle fikseerimist kahepoolselt allkirjastatud aktis. Tegutsemisluba taotleda hiljemalt 5 tööpäeva enne planeeritud tegevuste algust ja soovitud väljakutse aega Telia Ehitajate portaalis: https://www.telia.ee/ehitajate-portaal. Teostatavate tööde käigus tagada kujad, sideehitiste terviklikkus ja kaitsemeetmete rakendamine. Sideehitiste kaitsemeetmete muudatused kooskõlastada enne tööde algust Telia sideehitiste järelevalve töötajaga. Kõik Telia sideehitiste kaitsmise/säilitamisega seotud kulud kannab tööde teostamisest huvitatud isik."

4.5 Ehituskaeviku toestamine

Ehituskaeviku toestamise vajadus konkreetsel töölõigul otsustatakse Töövõtja poolt sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest. Töövõtjal tuleb ehituskaevik toestada nii, et kõik ohutusnõuded oleksid tagatud. Vajadusel tuleb kaeviku serv kindlustada punnseinaga

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 16 /20

(vaiseinaga). Kaevikud sügavusega üle 1,4 m näha ette toestusega. Toestatud kaeviku põhjalaius minimaalselt 1,0 m.

4.6 Veetõrje ehituskaevikust

Veetõrjetööde vajadus ja aeg sõltub veetasemest pinnases ehitustööde ajal ning pinnase omadustest konkreetsel kaeviku lõigul.

Töövõtja tagab tööjõu, materjali ja seadmed nende tööde tegemiseks, mis on vajalikud pinnaveetaseme ja hüdrostaatilise rõhu alandamiseks ning kontrollimiseks, et kaeve- ja ehitustöid saaks teostada kuivas keskkonnas.

Ehituskaevikust välja pumbatud vee juhtimine olemasolevasse kanalisatsioonitorustikku ei ole lubatud. Väljapumbatud vesi juhtida võimalusel olemasolevatesse kraavidesse nende olemasolul. Loodusesse juhtimisel tuleb lähtuda heitvee loodusesse juhtimist reguleerivast Eestis kehtivast seadusandlusest, mille kohta teeb kaeveloa andja kaeveloale kirjaliku märke.

Kõik kulud, mis on seotud veetõrjetöödega, peab Töövõtja arvestama pakkumise hinna sisse.

4.7 Puude raie ja taimede kaitse

Tagada projektala vahetus läheduses kasvavate puude kasvutingimuste säilimine.

Kaitsemeetmete rakendamisel lähtuda standardist EVS 939-3-2020. „Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse“.

Kaevetööd segavate puude raie ning okste kärpimine on lubatud vaid kohaliku omavalitsuse keskkonnaspetsialisti poolt väljastatud kirjaliku loa alusel.

Ehitustööde ajaks näha ette meetmed puu tüve, võra kaitsmiseks ja juurestiku kaitsmiseks (nt jälgida, et materjalide ladustamist ei toimuks 5 meetri raadiusse puu tüvest jms). Kui puu juured paljanduvad, tuleb kasutusele võtta meetmed nende kaitsmiseks. Kui kaevamine toimub suvel, tuleks kaevamiseks valida pilves ilm, kuna päikesepaistel kuivavad juured kiiresti. Vajadusel tuleks lahti kaevatud juuri niisutada ja varjutada. Kui kaevetöödel tahtmatult siiski juuri vigastatakse, tuleks kahjustatud juurte kiiremaks paranemiseks (haavade kinni kasvamiseks) vigastatud juurtel lõikehaavad noaga siledaks lõigata.

4.8 Torude ja toruarmatuuri paigaldamine

Plasttorude paigaldamisel tuleb lähtuda Maa sisse ja vette paigaldatavate plasttorude paigaldusjuhendist RIL 77-2013. Toruarmatuuri paigaldamisel tuleb lähtuda tootjate poolt koostatud kasutus- ja paigaldusjuhenditest.

Enne toru paigaldamist tuleb hoolikalt kontrollida toru aluse tasapinna ja kalde vastavust projektdokumentatsiooniga. Torud tuleb kontrollida ja puhastada. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

Kõrvalekalded projektlahendusest on lubatud järgmistel eeldustel:

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 17 /20

• teiste projekteeritud torustike paigaldamine ei saa takistatud

• tagatud on minimaalne projektis märgitud paigaldussügavus

• kaevu suubuva isevoolse toru põhi ei jää madalamaks kaevust väljuva toru põhjast.

• torustik jääb kogu pikkuses isevoolselt tühjenevaks.

4.9 Kaeviku tagasitäide ja tihendamine

Kaeviku tagasitäite kihid tuleb teostada vastavalt EVS-EN 1610:2015-le „Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine”, RIL 77-2013 või tootja nõuete ja juhiste järgi.

4.9.1 Tasanduskiht

Torude alla rajada tasanduskiht, mille paksus peab olema vähemalt 150 mm mõõdetuna toru alla. Materjalina kasutada liiva või kruusa, mille suurim fraktsioon on 20 mm või peenkillustikku fraktsiooniga 4/16 või 8/16.

Aluspinnas ja tasanduskihi materjal ei tohi olla jäätunud. Tasanduskihi tihendusaste peab olema vähemalt 95% ja tihendamine peab olema tehtud mehhanismidega.

Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

4.9.2 Algtäide

Algtäite materjal peab vastama samadele nõuetele, mis on esitatud tasanduskihi kohta. Algtäide peab ulatuma vähemalt 300 mm toru laest kõrgemale.

Algtäite tihedus tuleb saavutada 95%.

Toru ümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnasekihi paksus on vähemalt 300 mm. Teisi tihendusvõtteid kasutades peab kihi paksus olema vähemalt 150 mm.

4.9.3 Lõpptäide

Liikluspiirkonnas peab lõpptäitematerjal olema tihendatav. Ehituskaevik tuleb kattega sõidu ja jalakäijate teede all tagasi täita liivaga, mujal kohapeal väljakaevatud, tagasitäitmiseks ja tihendamiseks sobiva pinnasega. Kui kaevikust väljavõetud pinnas sobib, kasutatakse seda, muudel juhtudel kasutatakse mujalt toodud materjali.

Teemaa-alal ja vundamendi alla peab lõpptäide olema tihendatud 98%-ni. Kinnistul, v.a vundamendi all, võib lõpptäite jätta tihendamata või siis tihendatakse see vastavalt kohalikele tingimustele. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks planeeritud kõrgusele või maapinnaga ühele tasemele.

NB! Ristumisel maa-aluste tehnovõrguga lähtuda viimaste valdajate ettekirjutustest.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 18 /20

5. KATSETUSED JA KONTROLLTOIMINGUD

5.1 Üldnõuded

Käesoleva projektiga kavandatud ehitiste ja rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult). Teostusjoonistele kantud informatsioon peab kajastama rajatist iseloomustavaid parameetreid (mõõtmed, materjal jms.). Samuti peavad olema teostusjoonistele kantud ehituskaevikuga avatud olemasolevad ehitised ja nende parameetrid. Mõõdistus tuleb teha enne ehituskaeviku tagasitäitmist ja on soovitav ühildada paigaldustäpsust kontrolliva mõõtmisega.

5.2 Hüdraulilised katsetused

Plastikust survetorustikel on nõutav katsetuse läbiviimine. Hüdraulilised katsetused tuleb teostada vastavalt vee-ettevõtte poolt aktsepteeritavatele katsetingimuste kirjeldusele. Enne kaeviku tagasitäidet teha torustiku surveproov, peale seda torustik läbi pesta. Torustik survestatakse veega või õhuga 10 baari, katseaeg 8 tundi. Maksimaalne lubatud rõhukadu 0,1 bar tunnis. Katsetused tuleb protokollida ning allkirjastada.

6. NÕUDED TAASTAMISELE

6.1 Üldist

Katete taastamise lähtud Mastlop OÜ tööst nr AQ24180, 2026 a.

Peale ehitustööde lõppu tuleb ehituspiirkonnas taastada heakord, planeerida pinnas, eemaldada ehituspraht, kõrvaldada kõik ajutised piirded ja tarindid, sõidualal taastada selle katend samaväärsega ehitustöödele eelneva olukorrale. Haljasalal taastada kasvumulla kiht, tasandada ja haljastada.

Taastamistöödega tuleb alustada nii kiiresti kui võimalik ja mõistlik, eriti asustatud piirkondades. Juhul, kui puuduva murukatte tõttu kandub kraavidesse, truupidesse või nõlvadest alla pinnast, peab Töövõtja üleliigse pinnase eemaldama ning ärauhutud kohad taastama.

6.2 Taastamistööd väljaspool heakorrastatavat ala

Väljaspool heakorrastatavat ala tuleb pärast tööde lõpetamist üleliigne pinnas, tööde käigus eemaldatud puud ja põõsad ning ehitusjäätmed eemaldada ja maapind tasandada. Heakorrastatava ala piirid määrab töödele järelevalve teostav isik.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 19 /20

6.2.1 Tööde käigus kahjustatud objektide taastamine ja asendamine

Tööde käigus kahjustatud objektide (piirdeaiad, truubipäised, liikluskorraldusvahendid) taastamine on aktsepteeritav ainult sel juhul, kui neid on võimalik parandada sellisel moel, et tekkinud kahjustused on täielikult likvideeritud ning taastatud objekti väljanägemine ja kasutusomadused ei ole halvemad ehituseelsest olukorrast. Objektid, mida sel moel taastada ei ole võimalik, peab Töövõtja omal kulul asendama.

7. KESKKONNAKAITSE

7.1 Keskkonnakaitse aspektid

Ehitusperioodil vastutab töövõtja ka keskkonnakaitse (oma ehitustegevuse ja muu sellest tuleneva piires) eest ehitusobjektil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolsetele juhistele.

Vähendamaks ehituse sotsiaalseid mõjusid peavad kasutatavate mehhanismide summutid olema korras. Kuivaperioodil peab ette nägema tolmutõrjeks veega kastmise. Kogu tööde perioodil peavad olema garanteeritud juurdepääsud hoonetele. Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Kõik ehitustööd tuleb teostada järgides kehtestatud keskkonnakaitse nõudeid ja ka vastavalt kohaliku omavalitsuse heakorraeeskirjale.

Ehitusel tekkivad jäätmed käideldakse vastavalt kehtivale korrale. Täitematerjalide, mulla ja pinnase ladustamiskohad kooskõlastatakse kohaliku omavalitsusega.

Pinnaseid ja ehitustehnikat ei tohi hoida/ladustada hoiumetsa aladel, et säilitada võimalikult palju hoiumetsa ning alustaimestikku. Vajadusel tuleb ehituse ajal piirata ajutiste aedade/piiretega pääs metsa aladele.

Kui ehitusmasinad kannavad teedele ratastega muda ja pori, selle peavad nad ise ära koristama.

7.2 Jäätmekava

Ehitusjäätmete eeskirja nõuetele vastava käitlemise eest vastutab ehitusjäätmete valdaja. Ehitusjäätmete valdaja on ehitise omanik.

Ehitusjäätmete hulka kuulub pinnas ning puidu, metalli, betooni, telliste, ehituskivide, klaasi ja muude ehitusmaterjalide jäätmed, mis tekivad ehitamisel, remontimisel ja lammutamisel.

Ehitusjäätmete valdaja on kohustatud:

• rakendama kõiki tehnoloogilisi ja muid võimalusi ehitusjäätmete liigiti kogumiseks tekkekohas

• korraldama oma jäätmete taaskasutamise või andma jäätmed käitlemiseks üle jäätmeluba omavale või jäätmekäitlejana registreeritud isikule

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 20 /20

• rakendama kõiki võimalusi ehitusjäätmete taaskasutamiseks

• võtma tarvitusele abinõud tolmu tekke vältimiseks ehitusjäätmete paigutamisel mahutitesse või

• laadimisel veokitele või nende kohapeal taaskasutamisel

• valmistama ette tasase kõvakattelise aluspinna jäätmemahutite paigutamiseks

• kooskõlastama omavalitsusega jäätmemahutite paigutamise tänavatele ehitus- ja remonttööde tegemisel

• teavitama oma töötajaid eeskirjaga kehtestatud jäätmehoolduse nõuetest.

Ehitusjäätmed tuleb liigiti sortida eraldi vastavalt sorditavatele jäätmeliikidele tähistatud mahutitesse nende tekkekohal, lähtudes jäätmete taaskasutusvõimalustest. Eraldi tuleb sortida:

• puit

• kiletamata paber ja kartong

• metall (eraldi must- ja värviline metall)

• mineraalsed jäätmed (kivid, ehituskivid ja tellised, krohv, betoon, kips, lehtklaas jne)

• raudbetoon- ja betoondetailid

• tõrva mittesisaldav asfalt

• kile

Mahukad ehitusjäätmed, mida kaalu või mahu tõttu pole võimalik paigutada mahutitesse ja mida ei anta kohe üle jäätmekäitlejale, paigutatakse krundi piires selleks eraldatud territooriumile nende hilisemaks transportimiseks jäätmekäitluskohta.

Ehitamisel tuleb eelnevalt kasvupinnas koorida ja eraldada suuremad kivid ning muld ette valmistada hilisemaks haljastuseks. Väljaselekteeritud kivid ja juurikad teisaldatakse.

Ehituse käigus tekkivad ehitusjäätmed taaskasutatakse või kõrvaldatakse sellekohase jäätmeloaga ehitusjäätmete käitluskohas. Edaspidises töös tuleb eraldada täiteks mittesobiv materjal, murupinna alla sobiv materjal, tagasitäiteks ning teekatte aluseks sobiv materjal. Kõik väljakaevatud pinnas, mis pannakse kõrvale tagasitäiteks või mõneks muuks otstarbeks, ladustatakse selleks ette nähtud laoplatsil.

Kaevematerjale ei tohi paigutada kohtadesse, kus neid võib ära uhtuda või kus nad võivad valguda teedele või kõrvalterritooriumile. Kui midagi sellist juhtub, siis peab Töövõtja selle viivitamatult kõrvaldama oma kulul. Ehitamisel maapõues tehtavate tööde käigus tekkinud kaevist võib väljaspool kinnisasja kasutada kooskõlastatult Keskkonnaametiga. Raudbetoon- ja betoondetaile, asfalti, eelsorditud ehituskive ja telliseid ning puitu ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks väljaspool prügilat. Raudbetoon- ja betoondetailid ning tõrva mittesisaldav asfalt tuleb anda purustamiseks ja materjalide taaskasutamiseks. Eelsorditud ehituskivid ja tellised tuleb korduvkasutada.

PE De32 (olemasolev)

Maakraan DN25 (olemasolev)

El. keevis muhv De32 PE De32

VS11-1

Proj. kinnistu kanalitoru läbimõõt toru pikkus (m) toru lang

ØXX L=0.0 i=0.000

Proj. ühendus kanalisatsiooni väljaviiguga projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

KLV-X 00.00 (00.00) 00.00 0.00

Tingmärgid (projekteeritud VK torustikud):

Proj. kinnistul veetoru läbimõõt toru pikkus (m)

Proj. kinnistu veetorustiku sõlme tähis projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

VS11-X 00.00 (00.00) 00.00 0.00

ØXX L=0.0

Proj. ühendus veetoru läbiviiguga projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

VLV-X 00.00 (00.00) 00.00 0.00

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Proj. veemõõdusõlme asukohtVMS

Proj. kinnistu kanalisatsiooni kaevu tähis projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) 1)toru põhja kõrgus väljavoolul 2)toru põhja kõrgus sissevoolul kaevu sügavus (m)

KKK-X 00.00 (00.00) 1)00.00 2)00.00 0.00

Olemasoleva kanalisatsiooni kaevu tähis olemasoleva maapinna kõrgus (projekteeritud maapinna kõrgus) 1)toru põhja kõrgus väljavoolul 2)toru põhja kõrgus sissevoolul kaevu sügavus (m)

OK-X 00.00 (00.00) 1)00.00 2)00.00 0.00

Proj. kanalisatsioonikaev kinnistul

Taastatav haljasala väljaspool kinnistut

Likvideeritav või kasutusest välja jääv objekt

Tingmärgid (geodeetiline alusplaan): Katastripiir Mõõdistusala piir Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev madalpinge õhuliin Olemasolev sidekaabel

X X X X X Likvideeritav/kasutusest kõrvaldatav torustik Olemasolev puurkaev

Taastatav teepeenar

Tingmärgid (Mastlop OÜ töö nr AQ24180):

PROJEKTEERITAV SAMAKÕRGUSJOON JA -ARV 51.45

PROJEKTEERITAV HALJASALA/NIIDUMURU TAASTAMINE (Tänava maa-ala; h=15cm)

PROJEKTEERITAV KAEVIKU SERVAJOON (ajutine kaevik) (ajutise kaeviku serv maapinnal)

PROJEKTEERITAV KAEVIKU PÕHJAKONTUUR (ajutine kaevik)

PROJEKTEERITAV KRUUSKATTEGA TUGIPEENRA TAASTAMINE (Tänava maa-ala; h=~8cm)

5, 53

51.45

3,30

0,50

3,10

X X X X X X VMS

V11

V11

Ø32 L=2.9

K11

K 1

3 1

Ø110 L=9.1 i=0.008

Ø110 L=3.4 i=0.014

2

1

2

1

2

→

Ø110 L=9.5 i=0.016

Ø32 L=8.4

K11

K11

V1 1

V1 1

→

Ø 110 L=10.8 i=0.012

Ø 32 L=10.8

VS11-1 51.46 (51.46) 49.66 1.80

0,2

KKK-2De400/315

51.34 (51.34) 1) 49.82 2) 49.82 1.52

KLV-2 51.20 (51.20) 50.04 1.16

KKK-1De400/315

51.30 (51.30) 1) 49.89 2) 49.89 3) 49.89 1.41

KLV-1 51.30 (51.30) 49.94 1.36

VLV-3 51.20 (51.20) 49.40 1.80

VLV-2 51.30 (51.30) 49.50 1.80

Ø32 L=9.5

Ø32 L=2.9

0,6

VLV-1 51.30 (51.30) 49.50 1.80

PK Hooldusala R=10 m

OK-1De200/160

51.46 (51.46) 1) 49.68 2) 49.68 1.78

Veetoru viia läbi vundamendi/ vundamendi alt kaitsehülsis min PE De63 mm

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust.

Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust. Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Olemasolev reoveekanalisatsiooni liitumispunkt kontrolltoru De200/160 mm

Olemasolev ühisveevärgi liitumispunkt

Olemasolev reovee kogumismahuti likvideerida

Projekteeritud veemõõdusõlme asukoht ruumis nr 2 veemõõtjaga DN15 (vt lisa VKV-9-01)

Maanteepoolne kaeviku sein toestada Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Veevarustuse ja kanalisatsiooni asendiplaan

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-4-01 1:20025.10.2024

AQ24180_EP_v04_Metsa17-VKV.dwg

19.05.2026

Lahendus täpsustatud vastvalt EHR-i märkustele. 15.12.2025v02

MÄRKUSED: · Käesolev joonis on autoriõiguste kaitse all olev objekt. · Hilisema kuupäevaga joonis tühistab varasema. · Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” RIL 77 - 2013. · Joonis on Seletuskirja ja selle lisade lahutamatu osa. · Aluseks on võtnud Hades Geodeesia OÜ poolt koostatud geodeetiline alusplaan, töö nr HG-4227, 2025 a. · Katete taastamise alusplaanina on kasutatud Mastlop OÜ töö nr AQ24180, 2026 a. · Koordinaadid L-EST`97 süsteemis, kõrgused EH2000 süsteemis. · Olemasolevate tehnovõrkude ja maapinna kõrgusmärgid, materjalid täpsustada enne materjalide ja seadmete tellimist ning enne ehitustöödega alustamist koha peal. · Kanalisatsioonitorustikku võib juhtida ainult vee-ettevõtte poolt plommitud veemõõdusõlmes mõõdetavat vett. · Isevoolse reoveekanalisatsiooni torustike paigalduse minimaalne sügavus maapinnast on 1,2 m (mõõdetuna toru laest), vastasel juhul tuleb torustik soojustada. · Survetorustiku paigalduse minimaalne sügavus maapinnast on 1,8 m (mõõdetuna toru laest), vastasel juhul tuleb torustik soojustada. · Isevoolse kanalisatsiooni torustikel on antud toru põhja kõrgusmärk. · Survetorustikel on antud toru lae kõrgusmärk. · Torude pikkused on antud meetrites. Torude pikkused on antud kaevu/sõlme teljest kaevu/sõlme teljeni ühendusdetailide pikkusi arvestamata. · Projekteeritud veetorustik märgistada spetsiaalse signaalkaabliga. · PE-survetorustike paigaldamisel pidada kinni minimaalsest lubatud painderaadiuse nõudest või kasutada vastavaid PE-poognaid. · Kanalisatsiooni- ja veetoru sisendite asukohad/olemasolevad torustikud on ette näidatud kinnistuomaniku või tema esindaja poolt. · Olemasoleva maapinna kõrgusarvud kaevude ja sõlmede kohal kuuluvad täpsustamisele ehitustööde käigus. · Juhul kui olemasolevad tehnovõrgud paiknevad teistel sügavustel kui joonisel kirjeldatud, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku

sügavuse selgumist. · Kinnistul peab olema füüsiliselt välistatud mõõtmata vee ja sademevee sattumine ühiskanalisatsiooni. · Muudatuste sisseviimise korral tuleb sellest teavitada projekti koostajat. Vajadusel korrigeeritakse projekti.

Veesõlme VS11-1 skeem:

Lahendus täpsustatud vastvalt EHR-i märkustele. 13.04.2026v03 Lahendus täpsustatud vastvalt EHR-i märkustele. 19.05.2026v04

TORUSTIKU SOOJUSTUSE PAIGALDUSSKEEMID

Variant 1

L = külm atee pikkus

10 0

m m

Variant 2

L = külm atee pikkus

10 0

m m

10 0

m m200 mm

Variant 3

L = külm atee pikkus

10 0

m m

10 0

m m200 mm

Soojustus S=100 mm kärgpolüstüreen

Soojustus S=100 mm kärgpolüstüreen

1) Soojustuse paigaldamisel tagada nõuetekohane pinnase tihendamine toru ja soojustusplaatide ümber

2) Külmatee pikkus (L) survetorustiku puhul maapinnast ≥1,8 m, kuid mitte vähem kui 1,5 m. Vabavoolse torustiku puhul maapinnast toru peale ≥1,2 m.

3) Soojustusena kasutada 100 mm paksust kärgpolüstüreenplaati.

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Torustiku soojustuse paigaldusskeemid

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-01 -25.10.2024

AQ24180_EP_v01_Metsa17-VKV.dwg

25.10.2024

- --

VESI SISEVÕRKU

VEEMÕÕDUSÕLME SKEEM VAADE PEALT

VAADE KÜLJELT

PÕRAND

Kooniline siirdmik plastist metallile DN25/15

Kuulkraan DN15

Konsooli kinnitus seinale

5DN 3DN

Veearvesti DN15 mm (Qn=1,5 m3/h) koos sisseehitatud tagasilöögiklapiga

Liigutatava hülsiga liides paigaldada veearvestist sisevõrgu poole

165

Kolmik DN15/15

Kuulkraan DN15 tühjenduseks

Kuulkraan DN15

Üleminek DN15/25vt märkus 8

Veetoru ja hülsi vahe sulgeda veetihedalt

1000

m in

1 50

Konsool peab olema maandatud hoone peakilpi

VESI SISEVÕRKU

Põranda pinnal jätta hülsi ja veetoru vahe avatuks

Vaskkiudkaabel 2,5 mm2

toru asukoha määramiseks tänava siibri kapest kuni

veemõõdusõlmeni toru asukoha määramiseks, jätta kinnitamata

siseneva toru ümber

Veetoru PE De32 PN16 paigaldussügavus maapinnast 1,8 m toru lae peale

Painduv hülss (nt veetoru PE De63) painderaadius vastavalt toru läbimõõdule

Võimaluse korral äravool kanalisatsiooni

0, 7

- 1 ,2

m MÄRKUSED 1. Veemõõdusõlm paigutatakse hoone toitetorustikupoolse välisseina taha. 2. Ühikuteta mõõdud on antud millimeetrites. 3. Veemõõdusõlme ruum peab olema soojustatud (+4 C kuni +40 C) ja valgustatud. 4. Veemõõdusõlm veemõõtjaga paigaldada vastavalt eeskirjadele. 5. Veemõõtjale paigaldada kandur. Kandur kinnitada seinale ja maandada. 6. Filtri paigaldamise soovil, paigaldada see sisevõrgule peale veemõõdusõlme. 7. Veemõõdusõlme rajamisel veemõõdukaevu viia signaalkaabel ümber veemõõdukaevu. Kaabli otsad tuua läbi vundamendi rajatava veetoru hülsi hoonesse. 8. Üleminek peale veemõõdusõlme valida vastavalt hoone sisevõrgu torustiku läbimõõdule ja materjalile. 9. Veemõõdusõlmes torustik ja liitmikud vajadusel isoleerida vahtpoorkumm isolatsiooniga nt Armaflex 9 mm.

Vaba ruumi nõuded veemõõdusõlmes veearvestile rajatava hoone puhul: a. vähim kaugus seinast (toru teljeni) - toru nimiläbimõõt + 200 mm b. vaba ruum põrandast (toru teljeni) - toru nimiläbimõõt + 500 mm f. vähim vaba ruum veearvesti ees (toru teljest) - 800 mm g. vähim vaba ruum veearvesti kohal (toru teljest) - toru nimiläbimõõt + 700 mm l. vähim ruumi kõrgus - 1700 mm puhast kõrgust m. vaba ruum veearvesti all (toru teljeni) - 700 - 1200 mm

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Veemõõdusõlme skeem

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-02 -25.10.2024

AQ24180_EP_v01_Metsa17-VKV.dwg

25.10.2024

- --

Koostas:

Irina Moseitšuk

Vastutav pädev isik: Töö nr/staadium: Dokumendi versioon/kuupäev:

Marko Raid AQ24180/eelprojekt v02/15.12.2025

Jrk. nr. Kirjeldus Mõõt Kogus Ühik Ühikhind Maksumus 1.1 Veevarustuse plastsurvetoru PE PN16 De32 mm 37.1 jm. 0.00

1.2 Hülsstoru PE De63 mm 3 tk. 0.00

1.3 Elekterkeevisliitmikud PE PN16 1 kmpl. 0.00

1.4 Märkelint kirjaga "VESI" hankimine 37.1 jm. 0.00

1.5 Märkekaabel 2.5 mm2 37.1 jm. 0.00

1.6 Veemõõdusõlm veemõõtjale DN15 1 kmpl. 0.00

1.7 Olmeasoleva veetorustiku likvideerimine 1 töö 0.00

1.8 Katete taastamine 1 töö 0.00

0.00

Jrk. nr. Kirjeldus Mõõt Kogus Ühik Ühikhind Maksumus 2.1 Reoveekanalisatsiooni toru PVC SN8 De110 mm 33.3 jm. 0.00

2.2 Plastist kanalisatsiooni kontrollkaev De400/315 mm 2 kmpl. 0.00

2.3 Märkelint kirjaga "KANAL" 33.3 jm. 0.00

2.4 Olmeasoleva kogumismahuti likvideerimine 1 töö 0.00

2.5 Liitmikud, üleminekud 1 kmpl. 0.00

2.6 Katete taastamine 1 töö 0.00

0.00

Kokku: 0.00

KM 24%: 0.00

Summa: 0.00

Märkused:

9. Katete taastamise mahud tuleb täpsustuda ennem ehitustööde algust kohapeal.

Dokumendi nimetus/number:

Töömahtude ja materjalide

loetelu/VKV-8-01

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

7. Objektil võib esineda tundmatuid maa-aluseid kommunikatsioone.

8. Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei halvenda kasutustingimusi ja ei suurenda

kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse töövõtja.

1. Kanalisatsiooni ja veevarustuse torude pikkused täpsustab töid teostav ehitusmontaaž-organisatsioon.

4. Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda mahuloendis toodud koguseid plaanidel kirjeldatud kogustega. Erinevuste ja

muude ebatäpsuste avastamisel võtta ühendust projekteerijaga. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud abimaterjalid, mida spetsifikatsioonis ja plaanidel

näidatud ei ole, kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks funktsioneerimiseks pärast ehitustöid.

3. Pakkuja peab esitatud mahud hinnapakkumise käigus üle kontrollima.

Summa kantud kokkuvõttesse

KULUDE LOEND NR 2: ISEVOOLNE REOVEEKANALISATSIOON K11 PAIGALDAMINE

KULUDE LOEND NR 1: VEETORU V11 PAIGALDAMINE

2. Isolatsiooni pikkuse, fassongosade ja kinnituste arvu täpsustatakse ehituse käigus.

Summa kantud kokkuvõttesse

Aquare OÜ

Reg. nr 14785938

MTR: EEP004288

5. Ehitushinna arvutamisel peab pakkuja arvestama ka projekti dokumentatsioonis ka muu materjaliga, sh kooskõlastajate poolt esitatud nõuetega.

6. Pakkuja peab arvestama kõigi kaasnevate töödega, mida ei ole ilmtingimata käesolevas spetsifikatsioonis esitatud, kuid mis on tehnoloogiliselt vajalikud teostada objekti

spetsifikatsioonis esitatud tööde valmimiseks.

TÖÖMAHTUDE JA MATERJALIDE LOETELU

Metsa tn 17 kinnistu

veevarustuse ja

kanalisatsiooni välisvõrgud

Töö nimetus: Objekti aadress(id):

VMS

V11

V11K11

K 1

K11

K11

V1 1

V1 1

POS2

POS1

Reaalservituudi seadmise plaan

Kasutusala laius on torustiku teljest 1 m. Projekteeritud veetorustiku pikkus 1.3 m Projekteeritud kanalisatsioonitorustiku pikkus 1.1 m

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Reaalservituudi seadmise plaan

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-02 1:25025.10.2024

AQ24180_EP_v04_Metsa17-VKV.dwg

19.05.2026

Joonis korrigeeritud. 13.04.2026v02

Tingmärgid: Katastripiir Olemasolev veetorustik/maakraan Olemasolev kanalisatsioonitorustik/-kaev

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Reaalsservituudi seadmise ala

Tingmärgid korrigeeritud. 28.04.2026v03 Lahendus täpsustatud vastvalt EHR-i märkustele. 19.05.2026v04

Objekti asukoht: 11362 Nissi tee (km ~0,39); Metsa tn 17 Riisipere alevik, Saue vald, Harjumaakond

Peaprojekteerija: Aquare OÜ

Projekti tunnus: AQ24180

Osa: TL

Töö nr.: 26029 Staadium: PP

METSA TN 17

VEE- JA REOVEEKANALISATSIOONITORUSTIKU

PROJEKTI JÄRGNE

KATENDITE TAASTAMISE PROJEKT

PROJEKTEERIS:

OÜ Mastlop

Reg. kood: 12618952

MTR: EEP003122; ELK000079

Projekteerija: Pärt Põltsam

Kutsetunnistuse nr: 163405/163406

GSM: +372 56 242 634

E-mail: [email protected]

Tallinn, Aprill 2026

1

1

X X X X X X VMS

V11

V11

Ø32 L=2.9

K11

K 1

K11 K11

V1 1

V1 1

VS11-1 51.46 (51.46) 49.66 1.80

PK Hooldusala R=10 m

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust.

Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Olemasolev reoveekanalisatsiooni liitumispunkt kontrolltoru De200/160 mm

Olemasolev ühisveevärgi liitumispunkt

Olemasolev reovee kogumismahuti likvideerida

Maanteepoolne kaeviku sein toestada

OK-1De200/160

51.46 (51.46) 1) 49.68 2) 49.68 1.78

5, 53

51.45

3,30

0,50

3,10

OLEMASOLEV KINNISTU PIIR

TINGMÄRGID OÜ Mastlop

PROJEKTEERITAV SAMAKÕRGUSJOON JA -ARV 51.45

PROJEKTEERITAV HALJASALA/NIIDUMURU TAASTAMINE (Tänava maa-ala; h=15cm)

PROJEKTEERITAV KAEVIKU SERVAJOON (ajutine kaevik) (ajutise kaeviku serv maapinnal)

PROJEKTEERITAV KAEVIKU PÕHJAKONTUUR (ajutine kaevik)

PROJEKTEERITAV KRUUSKATTEGA TUGIPEENRA TAASTAMINE (Tänava maa-ala; h=~8cm)

Lõige 1-1

ol .o

le v

ki nn

is tu

p iir

H=51.47 H=51.42

5,00

11362 Nissi tee (MSE-mustkate) Ol.olev sõidutee katend

1: 1

Ol.olev veekaev 315/500

1,20 2,40

0,50

1, 80

3,10

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~90cm Kt=0,98

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

ol .o

le v

sõ id

ut ee

t el

g

50.00

49.00

51.00

52.00

53.00

KRUUS, segu 0/31,5 ~8cm

3,30

OL.OLEV SÕIDUTEE KATEND

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Proj. veemõõdusõlme asukohtVMS Proj. kanalisatsioonikaev kinnistul

Likvideeritav või kasutusest välja jääv objekt

Tingmärgid (geodeetiline alusplaan): Katastripiir Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev madalpinge õhuliin Olemasolev sidekaabel

X X X X X Likvideeritav/kasutusest kõrvaldatav torustik Olemasolev puurkaev

Tingmärgid (projekteeritud VK torustikud): Aquare OÜ, töö nr. AQ24180M 1:100

Kt=0,95 LIIVALUS 30cm

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~115cm Kt=0,98

1: 1

1:1

PROJEKTEERITAV VEETORU

2,40 2,40

1, 80

0,30

VASTAVALT PLAANILE (min 6,40)

0,50

TAASTATAV HALJASALA/NIIDUMURU KATE

PROJEKTEERITAV MÄRKELINT

PROJ. REOVEEKANALITORU

PROJ. MÄRKELINT

GEOTEKSTIIL IV profiil LUBJAKIVIKILLUSTIK fr. 4/8 15cm

TÄNAVA MAA-ALA

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

0,66 0,50

0,30

0,66

PROJEKTEERITAV REOVEEKANALITORU

Kt=0,95 LIIVALUS 30cm

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~115cm Kt=0,98

PROJ. VEETORU

PROJ. MÄRKELINT

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

Kt=0,95 LIIVALUS 15cm

5,53

KAEVIKU SERVAJOON

Tellija:

Joonise nimetus:

Asukoht:

Mõõtkava:

Staadium:

PÕHIPROJEKT

1:500Kontrollis

Projekti nimetus:

Projekteeris Pärt Põltsam

Projektijuht

Koostatud / trükitud: /

ASENDIPLAAN JA VERTIKAALPLANEERING

19.05.2026 19.05.2026

OÜ Mastlop

Pärt Põltsam

Reg.kood 12618952; EEP003122; ELK000079 Peterburi tee 2F, Tallinn 11415 tel. +372 56 24 26 34, e-mail [email protected]

(tunnistuse nr. 163405/163406)

Pärt Põltsam

1) Geodeesia Hades Geodeesia OÜ, töö nr. HG-4227. Teostatud 2025.a.

MÄRKUSED:

9) Olemasolevad katted taastada olemasoleva olukorra järgselt. Kui katted kahjustatakse suuremas ulatuses siis tulevad need normidekohaselt taastada. Kui tänava maa-ala katend erineb projektdokumentatsioonis näidatust siis tuleb a/b kate taastada ol.oleva olukorra järgselt

TL-02 Leht nr:

Projekti tunnus:

Töö nr:

Koordinaadid L-EST97 süsteemis. Kõrgused EH2000 süsteemis 26029

AQ24180

AQUARE OÜ

11362 NISSI TEE (km ~0,39); METSA TN 17 RIISIPERE ALEVIK, SAUE VALD, HARJU MK

METSA TN 17 VEE- JA REOVEEKANALISATSIOONITORUSTIKU PROJEKTI JÄRGNE KATENDITE TAASTAMISE PROJEKT

8) Tagasitäide ja tihendamine teostada kihipaksusega max 0,5 m 7) Projekteeritud ja olemasolev katend tuleb omavahel kõrguslikult sujuvalt kokku viia. Säilitada olemasolevad kalded.

2) Kui katteid kahjustatakse suuremas ulatuses kui projektdokumentatsioonis kajastatud siis tuleb see normide kohaselt taastada.

5) "Killustikust katendikihtide ehitamise juhend" TA 2022.a redaktsioon. 6) Katte taastamisel lähtutud "Saue valla kaevetööde eeskiri" Saue Vallavolikogu määrus nr. 7, vastu võetud 25.01.2018.a

3) "Tee ehitusprojektile esitatavad nõuded" Majandus ja taristuministri määrus nr. 2. 9.01.2020.a. 4) Proj. ja ol.olevate tehnovõrkude ristumisel peab olema tagatud normide kohased vahekaugused.

10) Kasvumulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld(pH 6,5...7,0), mis ei tohi sisaldada kive, killustikku, umbrohujuuri ega taimedele kahjulikke aineid ja tuleb tihendada nii, et ei tekiks vajumisi ega vee lohkusid. Kasvumullana ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir tuleb ühtlustada ning tasandada niidukõlbulikuks. 11) "Tee ehitamise kvaliteedi nõuded" MTM määrus nr. 101; 3.08.2015.a. Lisa 10-Sidumata segude terastikulise koostise üldised piirid; POS 6 12) NB vajadusel- säilitatavate puude juurekaitsevööndis teostada kaevetöid käsitsi, tagada juurekava max säilimine. Vajadusel kaevata käsitsi. Puu juured kaeviku rajamisel kaitsta geotekstiiliga kuivamise eest.

OBJEKTI ASUKOHT

Tellija:

Joonise nimetus:

Asukoht:

Mõõtkava:

-

Projekti nimetus:

Projekteeris Pärt Põltsam

Projektijuht

Koostatud / trükitud: /

ASUKOHA SKEEM

13.04.2026 13.04.2026

OÜ Mastlop

Pärt Põltsam

Reg.kood 12618952; EEP003122; ELK000079 Peterburi tee 2F, Tallinn 11415 tel. +372 56 24 26 34, e-mail [email protected]

Aluskaardina kasutatud Maa-ameti geoportaali kaardirakendust

Staadium:

PÕHIPROJEKT

TL-01 Leht nr:

Projekti tunnus:

Töö nr:

AQUARE OÜ

26029

AQ24180

11362 NISSI TEE TEE (km ~0,39); METSA TN 17 RIISIPERE ALEVIK, SAUE VALD, HARJU MK

METSA TN 17 VEE- JA REOVEEKANALISATSIOONITORUSTIKU PROJEKTI JÄRGNE KATENDITE TAASTAMISE PROJEKT

Tallinn 2024

EHITUSPROJEKTI TELLIJA:

Mardisoo OÜ Kontaktisik: Hans Tiitsmann Reg. 11072706 Telefon: +372 5551 2858 Mardi, Liivi küla Lääne-Nigula vald Lääne maakond 90701

EHITUSPROJEKTI KOOSTAJA: Aquare OÜ Vastutav pädev isik: Marko Raid Reg. 14785938 E-post: [email protected] Ehitajate tee 110 Kutse nimetus:Diplomeeritud Tallinn, Harju maakond veevarustuse- ja MTR: EEP004288 kanalisatsiooniinsener, tase 7 Kutsetunnistuse nr: 203064

TÖÖ NR: AQ24180

DOKUMENDI NR: VKV-0-01

STAADIUM: Eelprojekt

VERSIOON/KUUPÄEV v01/25.10.2024

KÖIDE: Veevarustuse ja kanalisatsiooni välisvõrk

(VKV)

TÖÖ NIMETUS: Metsa tn 17 kinnistu veevarustuse ja

kanalisatsiooni välisvõrgud

OBJEKTI AADRESS(ID): Metsa tn 17, Riisipere alevik, Saue vald,

Harju maakond

KATASTRIÜKSUSE

TUNNUS(ED):

72601:001:1456

Tallinn 2024

ASUKOHASKEEM (M 1:5000) Aluskaart: Maa-amet 2024

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Dokumentide nimekiri/VKV-0-02 Töö nr/staadium:

AQ24180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 1 / 2

DOKUMENTIDE NIMEKIRI

Dok. nr. Vers. Dokument Faili nimetus Kuupäev Märkused

TEKSTIOSA

VKV-0-01 v01 Tiitelleht AQ24180_EP_VKV-0-01_tiitelleht-asukohaskeem 25.10.2024 -

VKV-0-02 v04 Dokumentide nimekiri AQ24180_EP_VKV-0-02_v04_dok-nimekiri 14.05.2026 -

VKV-1-01 v01 Tehnilised tingimused AQ24180_EP_VKV-1-01_tingimused 17.11.2025 -

VKV-1-02 v01 Tehnilised tingimused LISA 1 AQ24180_EP_VKV-1-02_tingimused-lisa1 17.11.2025 -

VKV-1-03 v01 Tehnilised tingimused LISA 2 AQ24180_EP_VKV-1-03_tingimused-lisa2 17.11.2025

VKV-3-01 v04 Seletuskiri AQ24180_EP_VKV-3-01_v04_seletuskiri 19.05.2026 -

JOONISED

VKV-4-01 v04 Veevarustuse ja kanalisatsiooni asendplaan AQ24180_EP_VKV-4-01_v04_asendiplaan 19.05.2026 -

VKV-7-01 v01 Torustiku soojustuse paigaldusskeemid AQ24180_EP_VKV-7-01_soojustus 25.10.2024 -

VKV-7-02 v01 Veemõõdusõlme skeem AQ24180_EP_VKV-7-02_VMS-skeem 25.10.2024 -

MAHUTABEL, MATERJALIDE LOEND

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Dokumentide nimekiri/VKV-0-02 Töö nr/staadium:

AQ24180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 2 / 2

VKV-8-01 v03 Töömahtude ja materjalide loetelu AQ24180_EP_VKV-8-01_v03_mahud 13.04.2026 -

MUUD LISAD

VKV-9-01 v01 Korrusplaan veemõõdusõlme asukohaga AQ24180_EP_VKV-9-01_VMS-asukoht 15.12.2025 -

VKV-9-02 v04 Reaalservituudi seadmise plaan AQ24180_EP_VKV-9-02_v04_servituut 19.05.2026 -

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

Sauel 07.11.2025

ÜHISVEEVÄRGI JA –KANALISATSIOONIGA LIITUMISE TEHNILISED

TINGIMUSED

Aadress: Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Katastrinumber: 72601:001:1456

Kinnistu omanik ja kontaktandmed: Merle Peebo, isikukood 47311060230, telefon +372

53825721, e-post: [email protected]

Käesolevad ühisveevärgi ja –kanalisatsiooniga liitumise tehnilised tingimused määravad vee-

ettevõtja poolt esitatavad nõuded kinnistu sisestele ja välistele vee- ja kanalisatsiooni (VK)

ühendustorustikele, liitumisele ja kinnistupaigaldise kontrolli protseduurile. Tingimused on

kasutamiseks kinnistute liitumisel olemasoleva ühisveevärgi- ja kanalisatsiooni torustikuga.

Kinnistu VK ühenduspunktide asendiplaan on lisatud käesolevatele tehnilistele tingimustele (Lisa

1 ).

1. VEEVARUSTUS

Nõuded veetorustikele:

1.1. Kinnistu ühendamiseks ühisveevärgiga on rajatud liitumispunkt VLP, mis asub Metsa

tänaval (Lisa 1) ja millest alates projekteerida ja välja ehitada veetorustik kuni

veemõõdusõlmeni;

1.2. Liitumispunkti on paigaldatud maakraan DN25;

1.3. Kinnistuomanikul ehitada välja nõuetekohane konsooliga veemõõdusõlm, mis tuleb

paigaldada võimalikult lähedale veetoru sisenemiskohale hoones. Veemõõdusõlm

paigaldada ruumi, mille temperatuur on +4°C või kõrgem, veemõõtja paigaldab AS Kovek.

Veemõõdusõlme rajamisel tuleb lähtuda veemõõdusõlme tüüpjoonisest (Lisa 2).

Veemõõdusõlm peab olema ligipääsetav;

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

1.4. Kinnistusisene veetorustik alates olemasolevast liitumispunktist tuleb rajada minimaalselt

De 32 mm mõõduga PE või PEH materjalist torudest ning liited teha

elektrikeevisliitmikena kuni veemõõtja konsoolini;

1.5. Veetorustiku minimaalne sügavus maapinnast 1,8 m ning on soovitav ehitada samas

kaevikus paralleelselt rajatava isevoolse kanalisatsiooniga. Veetorustiku paiknemisel

kõrgemal kui 1,8 m tuleb külmumise vältimiseks paigaldada soojustus;

1.6. Veetorustiku hargnemised enne veemõõtjat ei ole lubatud. Juhul kui veetorustik hargneb

enne veemõõdusõlme, tuleb täiendava tarbimiskoha tarbeks ehitada täiendav

veemõõdusõlm.

1.7. Veetorustik katsetada enne kasutusele võttu ja veemõõtja paigaldust rõhuga 10 bar.

Koostada katsetuse akt ja esitada AS Kovek.

2. KANALISATSIOON

Nõuded kinnistusisesele kanalisatsioonitorustikule:

2.1 Kinnistu ühendamiseks reovee kanalisatsiooniga on rajatud liitumispunkt KLP, mis asub

Metsa tänaval (Lisa 1);

2.2 Kinnistusisene isevoolne kanalisatsioonitorustik tuleb projekteerida ja rajada reovee

juhtimiseks ette nähtud PVC SN 8 plastiktorudest (läbimõõduga De110 mm) soovitavalt

ühises kaevikus veetorustikuga. Vaatlus- ja kontrollkaevud rajada plastist minimaalselt De

400/315 mm ja teleskoopse päisega ning luugiga kandevõimaga 40T tee all ja 20T

haljasalal. Torustiku ja kaevude paigaldus vastavalt tootja paigaldusjuhendile;

2.3. Kinnistult ärajuhitava reovee reostusnäitajad peavad vastama ühiskanalisatsiooni juhitavale

reoveele kehtestatud nõuetele;

2.5 Kinnistusisene kanalisatsioon näha ette lahkvoolne. Sademe-, drenaaži- ja pinnavee

juhtimine reovee kanalisatsiooni ei ole lubatud;

2.6 Isevoolse kanalisatsioonitorustiku kalle peab vastama standardile EVS 848:2021. AS

Kovek jätab endale õiguse keelduda kinnistusisese kanalisatsioonitorustiku ühendamisest

liitumiskaevu kui torustiku kalle on väiksem kui 10 ‰ (10 promilli ehk 1 cm torustiku ühe

meetri kohta) või suurem kui 15 ‰ (15 promilli, 1,5 cm torustiku ühe meetri kohta).

3. TULEKUSTUTUSVESI

3.1 Piirkonna hoonestust arvestav tuletõrjevesi 15 l/s on tagatud hüdrantide baasil. Lähimad

hüdrandid asuvad Metsa põik teel, Metsa tänav 22 ees ja Haaviku ning Metsa tn ristmikul.

4. SADE – JA PINNAVETE NING DRENAAŽVETE LAHENDUS

4.1 Sademe- ja pinnavete ning drenaažvete juhtimine ühiskanalisatsiooni on keelatud;

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

4.2 Täpsed tehnilised tingimused ja lahendus kooskõlastada vallavalitsuse vastavate

spetsialistidega.

5. PROJEKTI NÕUTAV KOOSSEIS JA KOOSKÕLASTAMINE. TEENUSE LEPING.

5.1. Ehitustööde teostamiseks tuleb koostada projekt ja esitada ehitusteatis ehitisregistrisse

https://livekluster.ehr.ee/ui/ehr/v1

5.2. Ehitusprojekt kooskõlastada eelnevalt AS Kovek;

5.3 Ühisveevärgi ja ühiskanalisatsiooni liitumispunktide ühendamise ja kinnistusiseste torustike

rajamise kulud jäävad liituja (kinnistu omaniku) kanda;

5.4 Enne paigaldatud torustiku kaeviku tagasitäitmist (torud peavad olema nähtaval) tuleb

kinnistuomanikul või tema esindajal kohale kutsuda AS-i Kovek esindaja, kes kontrollib

kinnistupaigaldiste vastavust nõuetele;

5.5. Torude paigaldusest ja liitumiskoha ühendusest teha fotod ja teostusjoonis ning saata AS

Kovek;

5.6. Vee- ja kanalisatsiooniteenuse osutamine on võimalik peale kinnistusiseste VK toruühenduste

ja veemõõdusõlme väljaehitamist, AS Kovek poolt veemõõtja paigaldamist ning vastava

tarbimislepingu sõlmimist.

Kasesalu 7 Saue linn, Saue vald, Harjumaa Reg. kood 10395123

Telefon: 679 67 57 E-post: [email protected] www.kovek.ee

Swedbank EE892200221015006580

Tehnilised tingimused kehtivad 1 aasta alates väljastamiskuupäevast

Lisad:

Lisa 1. Liitumispunktide asendiplaan

Lisa 2. Veemõõdusõlme tüüpjoonis

Taivo Kaus

/allkirjastatud digitaalselt/

72601:001:1456 Metsa tn 17

72601:001:1455 Metsa põik L1

Tehnilised tingimused LISA 1

Liitumispunktide asendiplaan

Katastritunnus: 72601:001:1456

Mõõtkava 1:500

Asukoht: Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Skeemile on kantud olemasolevate vee- ja kanalisatsioonitorustike ning nende kaevude asukohad kasutades tingmärke:

VLP - liitumispunkt ühisveevärgiga; KLP - liitumispunkt ühiskanalisatsiooniga

Kõrgusmärgid BK77

- katastriüksuse piir - joogiveetorustik - reovee kanalisatsioonitorustik - maakraan - kanalisatsiooni kaev

Liitumispunktide koordinaadid L-Est

Vesi: 1MK-4 X- 6552153.037 Y- 518305.081

Kanal: 1KT-3 X- 6552153.781 Y- 518305.374

VLP

KLP

KONSOOLI

ELEKTRIKEEVIS ÜLEMINEK

MAANDUSJUHE

Tehnilised tingimused LISA 2

Veemõõdusõlme tüüpjoonis

Vaba ruumi nõuded veemõõdusõlmes veearvestile: a. vähim kaugus seinast - nõutud konsooli vastav mõõde b. vähim vaba ruum veearvesti all - 500mm c. vähim vaba ruum veearvesti kohal - 500mm d. vähim vaba ruum veearvesti ees - 800mm. e. vähim ruumi kõrgus - 1900mm

Veemõõdusõlm projekteerida kuiva ja valgustatud ruumi, mille temperatuur on vahemikus +4 kuni +40 C ja paigalduskõrgus 700-1000mm põrandast. Veearvesti paigaldada hoonesse võimalikult lähedale tarnetoru sisenemiskohale. Veearvesti tuleb paigaldada nii, et selle näitu oleks kerge lugeda, et seda oleks hõlbus vahetada ning et see oleks kaitstud külma, kuuma ja mehaaniliste mõjutuste eest. Veearvesti paigaldada horisontaalselt näidikuga ülespoole. Veearvesti konsool tuleb maandada hoone peamaanduslatile. Veemõõdusõlmes ei tohi olla veearvestist mööda viivat toru.

Muda- ja muud filtrid võib paigaldada viimasest kuulkraanist hoone poole.

VOOLUSUUND

Märkus: kasutada ainult täisavaga kuulkraane

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 1 /20

SISUKORD SELETUSKIRI ................................................................................................................................................................ 3

1. ÜLDOSA .................................................................................................................................................................. 3 1.1 Projekti tellija üldandmed ............................................................................................................................. 3 1.2 Projekti koostaja üldandmed ........................................................................................................................ 3

2. PROJEKTI ANDMED ................................................................................................................................................ 4 2.1 ÜLDANDMED ................................................................................................................................................. 4 2.1.1 Projekti piiritlus ......................................................................................................................................... 4 2.1.2 Olemasolev olukord .................................................................................................................................. 4 2.1.3 Projekti eriosad ......................................................................................................................................... 4 2.1.4 Süsteemide kirjeldus ................................................................................................................................. 4 2.1.5 Ehitiste eluiga ............................................................................................................................................ 4 2.1.6 Lähteandmed, ehitusuuringud .................................................................................................................. 4 2.1.7 Täiendavad kriteeriumid ........................................................................................................................... 5 2.1.8 Transpordiameti nõuded ........................................................................................................................... 6 2.1.9 Kasutatavad normid ................................................................................................................................. 7 2.2 VEEVARUSTUSE VÄLISVÕRK .......................................................................................................................... 8 2.2.1 Projekteeritud veevarustus ....................................................................................................................... 8 2.2.2 Veevarustuse arvutusvooluhulk ................................................................................................................ 8 2.2.3 Torustiku materjal ..................................................................................................................................... 8 2.2.4 Hoone veemõõdusõlm .............................................................................................................................. 9 2.2.5 Külmumiskaitse ja soojusisolatsioon ......................................................................................................... 9 2.2.6 Veetorustike likvideerimine ....................................................................................................................... 9 2.3 REOVEEKANALISATSIOON ........................................................................................................................... 10 2.3.1 Kanalisatsiooni üldnõuded ...................................................................................................................... 10 2.3.2 Projekteeritud reoveekanalisatsioon ...................................................................................................... 10 2.3.3 Olmereovee arvutusäravool .................................................................................................................... 11 2.3.4 Eelvool ..................................................................................................................................................... 11 2.3.5 Eel- ja kohtpuhastid ................................................................................................................................ 11 2.3.6 Torustike materjalid ................................................................................................................................ 11 2.3.7 Kaevud .................................................................................................................................................... 11 2.3.8 Külmumiskaitse ja soojusisolatsioon ....................................................................................................... 11 2.3.9 Olemasolevate torude ja kaevude likvideerimine ................................................................................... 12 2.4 SADEMEVEE KANALISATSIOONIVÕRK JA DRENAAŽIVESI ............................................................................ 12

3. NÕUDED TÖÖDE TEOSTAMISELE ......................................................................................................................... 13 3.1 Seadusandlus ja standardid ........................................................................................................................ 13 3.2 Ehitustööde üldised kvaliteedinõuded ......................................................................................................... 13 3.3 Ehitustööde dokumenteerimine .................................................................................................................. 13 3.4 Üldine ohutus .............................................................................................................................................. 13 3.5 Töömaa korrashoid ..................................................................................................................................... 13

4. KAEVETÖÖD ......................................................................................................................................................... 14 4.1 Ettevalmistustööd ....................................................................................................................................... 14 4.2 Olemasolevate ehitiste ja rajatistega arvestamine ..................................................................................... 14 4.3 Üldised nõuded töötamisel elektrikaablite kaitsevööndis ........................................................................... 15 4.4 Üldised nõude töötamisel sideliinirajatiste kaitsevööndis .......................................................................... 15 4.5 Ehituskaeviku toestamine ........................................................................................................................... 15 4.6 Veetõrje ehituskaevikust ............................................................................................................................. 16 4.7 Puude raie ja taimede kaitse ....................................................................................................................... 16 4.8 Torude ja toruarmatuuri paigaldamine....................................................................................................... 16 4.9 Kaeviku tagasitäide ja tihendamine ............................................................................................................ 17

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 2 /20

4.9.1 Tasanduskiht ........................................................................................................................................... 17 4.9.2 Algtäide ................................................................................................................................................... 17 4.9.3 Lõpptäide ................................................................................................................................................ 17

5. KATSETUSED JA KONTROLLTOIMINGUD .............................................................................................................. 18 5.1 Üldnõuded ................................................................................................................................................... 18 5.2 Hüdraulilised katsetused ............................................................................................................................. 18

6. NÕUDED TAASTAMISELE ...................................................................................................................................... 18 6.1 Üldist ........................................................................................................................................................... 18 6.2 Taastamistööd väljaspool heakorrastatavat ala ......................................................................................... 18 6.2.1 Tööde käigus kahjustatud objektide taastamine ja asendamine ........................................................... 19

7. KESKKONNAKAITSE .............................................................................................................................................. 19 7.1 Keskkonnakaitse aspektid ........................................................................................................................... 19 7.2 Jäätmekava ................................................................................................................................................. 19

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 3 /20

SELETUSKIRI

1. ÜLDOSA

1.1 Projekti tellija üldandmed

Nimi: Mardisoo OÜ

Registrikood: 11072706

Aadress: Mardi, Liivi küla, Lääne-Nigula vald, Lääne maakond

1.2 Projekti koostaja üldandmed

Ettevõte: Aquare OÜ

Registrikood: 14785938

MTR: EEP004288

Aadress: Ehitajate tee 110, Tallinn, Harju maakond

E-mail: [email protected]

Projekti koostaja: Irina Moseitšuk

Vastutav pädev isik: Marko Raid

Kutse nimetus: Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7

Kutsetunnistuse nr: 203064

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 4 /20

2. PROJEKTI ANDMED

2.1 ÜLDANDMED

Käesolev seletuskiri on koostatud Majandus- ja taristuministri määruse nr 97 „Nõuded ehitusprojektile“ kohaselt.

2.1.1 Projekti piiritlus

Käesoleva hoonevälise veevarustuse ja kanalisatsiooni põhiprojekti seletuskirjas kirjeldatakse Harju maakonna, Saue valla, Riisipere aleviku, Metsa tn 17 aadressiga (kat. tunnus 72601:001:1456) olemasolevate üksikelamu ja abihoone hoonevälise veevarustuse ja kanalisatsiooni tehnosüsteemide ehituse lahendusi.

Kinnistule rajatakse veevarustuse ja reoveekanalisatsioonitorustikud alates liitumispunktist kuni elamumajani. Pärast veemõõdusõlme rajatakse veetorustik kuni abihooneni.

2.1.2 Olemasolev olukord

Kinnistul paiknevad kanalisatsiooni süsteem likvideeritakse. Olemasolev puurkaev jääb kastmisvee tarbeks. Olemasolev tarnetorustik ühendada hoonest lahti.

2.1.3 Projekti eriosad

o Veevarustuse ja kanalisatsiooni välisvõrk (VKV)

2.1.4 Süsteemide kirjeldus

Käesolev projekt haarab endas järgmisi süsteeme:

1. Veevarustuse välisvõrk kinnistul

2. Reoveekanalisatsiooni välisvõrk kinnistul

2.1.5 Ehitiste eluiga

Juhul kui kasutatava materjali tootja ei määra teisiti, siis kavandavate torustike eluiga on 50 aastat.

2.1.6 Lähteandmed, ehitusuuringud

Projekti kavandamisel on arvestatud järgmiste lähteandmetega:

Nr. Lähteandmete väljastaja Dokumendi nimetus Dokumendi nr, kuupäev

1 AS Kovek Tehnilised tingimused 07.11.2025 a.

2 Hades Geodeesia OÜ Topo-geodeetiline alusplaan HG-4227, 2025 a.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 5 /20

3 Matlop OÜ Katete taastamise projekt AQ24180, 2026 a.

Projekti koostamisel on arvestatud tellijapoolsete ettepanekute ja soovitustega.

Ehitusgeoloogilisi uuringuid käesoleva projekti käigus ei teostatud.

2.1.7 Täiendavad kriteeriumid

• Kui mõned tööd ei ole projektdokumentatsioonis täpselt määratletud, tuleb need teostada vastavalt seletuskirjas viidatud seadustele, määrustele ja normidele, lähtudes heast ehitustavast.

• Olemasolevate teadmata kõrgusega veetorude sügavuseks maapinnast arvestatakse 1,8 m toru peale.

• Olemasolevate teadmata kõrgusega side- ja elektrikaablite sügavuseks maapinnast arvestatakse sõiduteede all 1,0 m ja väljaspool sõiduteed 0,8 m kaablite peale.

• Kõik projektis esitatud hoonest väljuvate veevarustuse ja kanalisatsioonitorustike asukohad ja kõrgused tuleb vajadusel täpsustada tööprojektis, vajadusel viia käesolevasse projekti sisse muudatused.

• Juhul kui olemasolevad tehnovõrgud paiknevad teistel sügavustel kui joonisel kirjeldatud, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse selgumist.

• Kui projektis esineb erinevusi seletuskirja, jooniste ja töömahtude tabelite vahel, tuleb neid tõlgendada järgmises järjekorras: seletuskiri (1); joonised (2); töömahtude tabelid (3). Projekti tuleb käsitleda koos kõikide teiste projektiosadega terviklikult.

• Kinnistusiseste VK rajatiste (sh veemõõdusõlme) ehitamisel pidada kinni AS Kovek nõuetest.

• Kõikide materjalide ja seadmete paigaldamisel tuleb eelkõige lähtuda seadmete tarnija ja tootjapoolsetest paigaldusjuhenditest ning hooldusnõuetest.

• Hoonete sisevõrku suunatav olmevesi (sh joogivesi) peab kvaliteedilt vastama joogiveele esitatavatele nõuetele. Need on määratud Sotsiaalministri 24.09.2019 a määrusega nr 61 „Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid“

• Ehitamine tuleb dokumenteerida (vastavalt majandus- ja taristuministri määrusele nr 3/ 14.02.2020 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“).

• Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda spetsifikatsioonis toodud koguseid plaanidel kirjeldatud kogustega. Erinevuste ja muude ebatäpsuste avastamisel võtta ühendust projekteerijaga. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud abimaterjalid, mida spetsifikatsioonis ja plaanidel näidatud ei ole, kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks funktsioneerimiseks pärast ehitustöid.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 6 /20

• Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei halvenda kasutustingimusi ja ei suurenda kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse töövõtja.

2.1.8 Transpordiameti nõuded

Tehnovõrkude ehitustööd jäävad riigitee 11362 Nissi tee (51802:003:0221) piiridesse (teemaale) ja tee kaitsevööndisse.

2.1.8.1 Transpordiameti nõuded ehitustegevusele teemaal

• Teemaal tehnovõrgu ehitustegevuse kavandamisel ja läbiviimisel tuleb lähtuda Transpordiameti avalikust teenuse „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)“ kirjeldusest, mis on leitav Transpordiameti kodulehelt (https://www.transpordiamet.ee/riigiteede-juhendid#tehnovorgud), käesolevast Transpordiameti poolt kooskõlastatud projektist, samuti projektile Transpordiameti poolt antud kooskõlastuses, riigimaa reaalservituudi lepingus ning allpool toodud nõuetest.

• Enne ehitustöödega alustamist tuleb omanikel esitada Transpordiametile riigivara kasutamiseks

andmise ja reaalservituudi taotlus. Reaalservituudi seadmise plaan on projekti lisas nr VKV-9-02.

• Tööde alustamiseks peab olema koostatud ja Transpordiametiga kooskõlastatud ehitusaegse liikluskorralduse projekt. Tööd tuleb kavandada liiklust sulgemata, v.a juhul kui Transpordiamet on lubanud erandi.

• Tee-ehituslikke taastamistöid tohib teel teostada vastavat pädevust omav isik.

• Katete taastamine teostatakse vastavalt Transpordiameti poolt kooskõlastatud projekti kooskõlastustingimustele.

• Tehnovõrgu omanik peab teekonstruktsioonile taastamist nõudvat ning teekonstruktsioone ohustavate ehitustööde teostamisel Transpordiametile tagama teekonstruktsioonidele tekkinud võimalike kahjustuse likvideerimise oma kuludega 5 aastase garantiiperioodi vältel.

• Tehnovõrgu ehituse käigus on keelatud teha projektis kajastamata tegevusi, mis kahjustavad teekonstruktsioone, sh ehitustehnikaga manööverdamine teel ja mulde nõlvadel, v.a juhul kui Transpordiamet on lubanud erandi.

• Teel, teekraavis ja mulde nõlvadel materjalide ladustamine on keelatud, v.a juhul kui Transpordiamet on lubanud erandi.

• Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt Transpordiameti „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele.

• Pärast tööde lõppu tuleb korrastatud teemaa ja taastatud teekonstruktsioonid avaliku teenuse kirjelduse kohaselt üle anda ning esitada digitaalsed (nõudmisel ka paberkandjal) teostusjoonised .pdf ja .dwg (.dgn) formaadis, hiljemalt ühe kuu jooksul pärast tööde

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 7 /20

valmimist. Teostusjoonised peavad vastama majandus- ja taristuministri 14.04.2016 määrusele nr 34 „Topo-geodeetilistele uuringutele ja teostusmõõdistusele esitavad nõuded“.

• Tehnovõrgu omanik kohustub tagama, et tehnovõrk oleks paigaldatud vastavalt projektile ja Transpordiameti poolt esitatud nõuetele. Transpordiamet ega Transpordiameti tellimusel tegutsev ettevõte ei ole kohustatud taastama tehnovõrke ega hüvitama tekkinud kahju, kui tehnovõrke vigastati seetõttu, et tehnovõrgud ei asunud projektis ja Transpordiameti nõuetele vastavalt või ei olnud nõuetekohaselt kaitstud või tähistatud. Maksimaalsed lubatud vead tehnovõrkude teemaale paigaldamisel on Transpordiameti „Nõuded tehnovõrkude ja - rajatiste reemaale kavandamisel“ toodud juhendi Lisas 5.

• Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

• Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

2.1.9 Kasutatavad normid

Ehitustegevusel järgida kehtivaid seaduseid, määruseid, asjakohaseid standardeid ning tehnilistes tingimustes esitatud nõudeid. Kõik ehitustööd tuleb läbi viia allpool esitatud dokumentides toodud kvaliteedinõuded järgides.

Nr. Dokumendi nr. Dokumendi nimetus

Standardid

1 EVS 932:2017 Ehitusprojekt

2 EVS 921:2022 Veevarustuse välisvõrk

3 EVS 835:2022 Hoone veevärk

4 EVS 846:2021 Hoone kanalisatsioon

5 EVS 848:2021 Väliskanalisatsioonivõrk

6 EVS-EN 1610 Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine

7 RIL 77-2013 Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.

8 MaaRYL 2010 Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 8 /20

9 EVS 860

Tehniliste paigaldiste termiline isoleerimine.

10 EVS 939-3-2020 Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse

2.2 VEEVARUSTUSE VÄLISVÕRK

2.2.1 Projekteeritud veevarustus

Antud projektiga on ette nähtud lahendada kinnistu veega varustamine Metsa tänaval paiknevast ühisveevärgist. Kinnistule on projekteeritud veeühendus PE De32 mm alates kinnistu vee liitumispunktist maakraanist DN25 mm kuni projekteeritud veemõõdusõlmeni. Veevarustuse liitumispunkt on paigaldatud vahetult kinnistu piiri taha. Pärast veemõõdusõlme on projekteeritud veetorustik PE De32 mm kuni abihooneni.

Veetorustike paigaldamisel kasutada torude ühendamisel muhvkeevitust. Veetorustiku paigaldamisel kinnitada asukoha määramiseks min 2,5 mm² ristlõikega isoleeritud vaskkaabel, pinnasesse jäävad kaabli jätkud peavad olema veetihedad. Kaabli otsad tuua kuni veemõõdusõlmeni.

Veetorustiku kohale 0,3 m kõrgusele paigaldada sinine märkelint kirjaga "VESI". Veetorustiku minimaalne rajamissügavus on 1,8 m toru peale.

Veesisend viia läbi vundamendi või selle alt kaitsehülsis (min PE De63 mm) kuni veemõõdusõlmeni. Hülsi välimine ots isoleeritakse veetihedalt.

Veetorustiku hargnemised liitumispunkti ja veemõõdusõlme vahel ei ole lubatud.

Kinnistul peab olema füüsiliselt välistatud mõõtmata vee sattumine ühiskanalisatsiooni.

2.2.2 Veevarustuse arvutusvooluhulk

Kogu kinnistu veevarustuse arvutusvooluhulk Vooluhulk

Ööpäevane veetarbimine Qd (m3/öp) 0,30

Tunnine veetarbimine Qh (m3/h) 0,13

Külma vee summaarne arvutusvooluhulk Qa,külm vesi (L/s) 0,40

2.2.3 Torustiku materjal

Kinnistu hoonele jaoks rajatakse uus plastikust veetorustik PE De32 × 3,0 mm PN16.

PE veetorud ja liitmikud peavad olema sertifitseeritud vastavalt standardile EVS-EN 12201.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 9 /20

PE torustikul on lubatud kasutada ainult elekterkeevisliitmikud.

Toru SDR peab olema vahemikus, mida on lubatud kasutada vastava ühenduselemendi (nt. keevismuhvi) puhul.

Ehitusplatsile tarnitavad torud peavad olema varustatud otsakorkidega, mis peavad jääma paigale kuni torustike paigaldamiseni

2.2.4 Hoone veemõõdusõlm

Veearvesti paigaldus peab vastama standardi EVS 835 ja EVS-EN ISO 4064-5 nõuetele.

Veemõõdusõlme rajamisel lähtuda AS Kovek veemõõdusõlme tehnilistest nõuetest.

Veearvesti DN15 koos sisseehitatud tagasilöögiklapiga paigaldada ruumi nr 2 (vt lisa VKV-9-01 – maja plaan).

Veearvestile on ette nähtud paigaldada kandur ja peale veearvestit tühjenduskraan, kandur maandada (vt joonis VKV-7-02 - Veemõõdusõlme skeem). Veemõõdusõlm peab olema paigaldatud kuiva ja valgustatud ruumi, kus temperatuur ei lange alla 4 ºC ja ei tõuse üle 40 ºC.

Sisendtoru PE De32 mm PN16 on ette nähtud ühendada peale veemõõdusõlme hoone jaotustorustikuga.

2.2.5 Külmumiskaitse ja soojusisolatsioon

Veetorustiku minimaalne rajamissügavus on 1,8 m toru peale. Juhul kui torustike paigaldamine nõutud sügavusele ei ole võimalik, siis külmumispiirist üleval pool olevad torustikud soojustada soojustusplaadiga (vt VKV-7-01 - Torustiku soojustuse paigaldusskeemid). Torustike soojustamisel tuleb kasutada soojustusmaterjali, mis on ettenähtud pinnasesse paigutamiseks, survetugevus min 180 kN/m2, maksimaalne soojusjuhtivustegur 0,04W/mK.

Tulenevalt Transpordiameti juhendi Nõuded tehnovõrkude teemaale paigaldamise kavandamisel Tabel 1 kohaselt on veetorustiku vähim sügavusteemaal 1,8 m ning kanalisatsioonitorustiku sügavus 1,0 m, kui paikneb riigitee mulde nõlvast kaugemal kui 1 m. Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

2.2.6 Veetorustike likvideerimine

Olemasolevad kasutusest välja jäävad veetorustikud jätta maasse. Rajatiste maapealsed osad nende olemasolul eemaldada ja utiliseerida.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 10 /20

2.3 REOVEEKANALISATSIOON

2.3.1 Kanalisatsiooni üldnõuded

Mõõtmata vee kanaliseerimine ühiskanalisatsiooni on keelatud. Sademevete juhtimine (imbumine) ühiskanalisatsiooni peab olema välistatud.

Kanalisatsiooni süsteemi väljaehitamist tuleb alustada madalamast punktist.

Enne väljumist hoonest peab torustikul olema puhastusluuk või puhastuskork.

Kanalisatsiooni paisutuskõrguseks on liitumispunkti kaevu kaane kõrgusest 10 cm võrra kõrgem tase. Nimetatud kõrgusarvust allpool asuvate sanitaarseadmete äravoolud kas pumbata üle paisutuskõrguse või kaitsta uputuse vältimiseks töökindla tagasivooluklapiga või siibriga. Kohalik vee ettevõte ei vastuta paisutuskõrgusest allpool olevatest sanitaarseadmetest tingitud uputuse eest.

Kanalisatsiooni normaalse töö tagamiseks tuleb kanalisatsioon õhutada. Hoone kanalisatsiooni õhustus (vastavalt EVS 846:2021) lahendada hoone kanalisatsiooni sisevõrkude projektiga.

Ühiskanalisatsiooni tohib juhtida vett, mille reostusnäitajad ei ületa õigusaktides loetletud ja teiste ainete sisalduse piirväärtusi.

2.3.2 Projekteeritud reoveekanalisatsioon

Kinnistu kanalisatsioon on lahkvoolne.

Käesoleva projekti raames on ette nähtud kinnistu reovee kanaliseerimine Metsa tänava rajatud ühiskanalisatsiooni torustikku. Kinnistu liitumispunkt ühiskanalisatsiooniga asub vahetult kinnistu piiri taga tänava maa-alal. Liitumispunktiks on kanalisatsiooni kontrolltoru De200/160 mm.

Isevoolsesse olmereoveekanalisatsiooni juhitakse reoveed hoone sanitaarseadmetest ning põrandatel paiknevatest veeneeludest.

Enne ehitustööde algust täpsustada hoonest tuleva kanalisatsioonitoru kõrgusmärk. Vajadusel projekti sisse viia muudatused.

Kanalisatsioonitoru viia läbi vundamendi või vundamendi alt kaitsehülsis min ID = 150 mm.

Kinnistule on projekteeritud isevoolne kanalisatsioon koos kahe De400/315 mm PE kanalisatsiooni kontrollkaevuga (vt joonis VKV-4-01).

Isevoolsel torustikul on normikohane isepuhastavaid kiirusi tagav kalle. Toruühendused kaevudega ning väljaviik hoonest peavad olema veetihedad.

Kanalisatsioonitorustiku kohale 0,3 m kõrgusele paigaldada märkelint kirjaga "KANAL".

Enne ekspluatatsiooni lubamist teostada torustikule normikohane läbipesu ja vee-ettevõtte nõudmisel veetiheduse kontroll.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 11 /20

2.3.3 Olmereovee arvutusäravool

Kogu kinnistu olmereovee arvutusäravool Vooluhulk

Ööpäevane reovee äravool Qd (m3/öp) 0,30

Reovee sekundiline arvutusvooluhulk Qa,r (L/s) 1,40

2.3.4 Eelvool

Olmereovee kanalisatsiooni eelvooluks on Metsa tänava olemasolev ühiskanalisatsioonitoru.

2.3.5 Eel- ja kohtpuhastid

Reovesi peab vastama kanalisatsiooni üldnõuete alapeatükis nimetatud nõuetele. Seega kohtpuhasteid ei ole vaja paigaldada.

2.3.6 Torustike materjalid

Kinnistu kanalisatsioonitorustik on projekteeritud alates olemasolevast liitumispunktist.

Kinnistu reovee väliskanalisatsioon on projekteeritud PVC De110 SN8 muhvtorudest kaldega liitumispunkti suunas.

PVC kanalitorud peavad vastama standardile EVS-EN 1401.

2.3.7 Kaevud

Kasutada siledapõhjalisi, põhjarenniga plastist (PE) De400/315 mm kontrollkaeve.

Kaevud on ette nähtud teleskoopsed. Malmluugid vastavalt asukohale 25T (haljasala) või 40T (liiklusmaa). Kinnistusisesel alal võib kasutada ka plastikust luuki.

PE kanalisatsiooni plastkaevud peavad vastama standardile EVS-EN 13598-2.

Kaevuluugid peavad vastama standardile EVS-EN 124.

Kaevude paigaldustööde käigus tuleb järgida tootja juhiseid.

2.3.8 Külmumiskaitse ja soojusisolatsioon

Kanalisatsioonitoru minimaalne rajamissügavus on 1,2 m toru peale. Juhul kui torustike paigaldamine nõutud sügavusele ei ole võimalik, siis külmumispiirist üleval pool olevad torustikud soojustada soojustusplaadiga (vt VKV-7-01 - Torustiku soojustuse paigaldusskeemid). Torustike soojustamisel tuleb kasutada soojustusmaterjali, mis on ettenähtud pinnasesse paigutamiseks, survetugevus min 180 kN/m2, maksimaalne soojusjuhtivustegur 0,04W/mK.

Tulenevalt Transpordiameti juhendi Nõuded tehnovõrkude teemaale paigaldamise kavandamisel Tabel 1 kohaselt on veetorustiku vähim sügavusteemaal 1,8 m ning kanalisatsioonitorustiku

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 12 /20

sügavus 1,0 m, kui paikneb riigitee mulde nõlvast kaugemal kui 1 m. Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

2.3.9 Olemasolevate torude ja kaevude likvideerimine

Olemasoleva reovee kogumismahuti likvideerimisel tuleb juhinduda Saue valla reovee kohtkäitluse ja äraveo eeskirjast.

Reovee kohtkäitlussüsteemi likvideerimiseks tuleb 10 päeva enne lammutamise alustamist esitada Saue vallavalitsusele ehitusteatis. Kui kohalik omavalitsus ei teavita ehitusteatise esitajat kümne päeva jooksul vajadusest ehitusteatises esitatud andmete täiendavaks kontrollimiseks, võib alustada lammutamist.

Reovee kohtkäitlussüsteemi likvideerimise üldnõuded:

1. reovee kohtkäitlussüsteem tuleb enne likvideerimist tühjendada äriregistris registreeritud reovee kohtkäitlusrajatise tühjendamise, reovee äraveo ja purgimise teenust osutava ettevõtja poolt;

2. reovee kohtkäitlusrajatis tuleb üldjuhul likvideerimiseks lammutada ja pinnasest eemaldada;

3. eemaldatud reovee kohtkäitlussüsteemi süvend või eelnevalt tühjendatud mahuti, kui seda ei ole võimalik tehnilistel põhjustel pinnasest eemaldada, tuleb täita pinnasega

4. tühjendatud ja puhastatud reovee kogumismahutit, mida ei kasutata reovee kohtkäitlussüsteemina võib kasutada sademevee kogumismahutina;

5. likvideerimise käigustekkivate ehitus- ja lammutusjäätmed tuleb üle anda vastavat luba omavale ettevõttele. Jäätmete matmine pinnasesse või reovee kogumismahuti või omapuhasti süvendite täitmine jäätmetega on keelatud.

Reovee kogumismahuti likvideerimiseks ehitusregistrist tuleb 5 tööpäeva jooksul pärast reovee kogumismahuti likvideerimist esitada vallavalitsusele teatis ehitise likvideerimise kohta, millele lisatakse tehtud tööde täpsem kirjeldus ning lammutusjäätmete utiliseerimist tõendavad dokumendid.

Plastkaevu likvideerimisel tuleb eemaldada kaevu lagi, täita kaev puistematerjaliga ning puistematerjal tihendada.

2.4 SADEMEVEE KANALISATSIOONIVÕRK JA DRENAAŽIVESI

Sademevesi juhitakse kinnistu piires pinnasesse, täiendavaid sademevee- ja drenaažitorustikke ei ole ette nähtud rajada. Sademevee käitlus kinnistul säilib muutmata kujul.

Sademevete juhtimine (imbumine) ühiskanalisatsiooni peab olema välistatud.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 13 /20

3. NÕUDED TÖÖDE TEOSTAMISELE

3.1 Seadusandlus ja standardid

Ehitustööd tuleb teostada vastavuses Eesti Vabariigis kehtivate seaduste ja muude õigusaktidega, samuti projektlahendusest tulenevate teiste normide ja standarditega. Käesoleva projekti teostamist puudutavate Eestis kehtivate seaduste ja õigusaktide tundmine on tööde teostaja vastutusel.

3.2 Ehitustööde üldised kvaliteedinõuded

Ehitustööde üldine kvaliteet peab vastama MaaRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset 2000 Talonrakennuksen maatyöt) ning TarindiRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset Talonrakennuksen runkotyöt) nõuetele. Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” RIL 77 – 2013 ning Eesti Vabariigi Standarditest.

3.3 Ehitustööde dokumenteerimine

Ehitamine tuleb dokumenteerida vastavalt majandus- ja taristuministri määrusele nr 3/ 14.02.2020 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“.

3.4 Üldine ohutus

Kõik torustike kraavid ja ehitusplatsid peavad olema ümbritsetud pideva, kindla ja ajutise plast- või metalltaraga.

Ajutine tara peab jääma oma kohale kuni tööd on jõudnud niikaugele, et ala võib kasutada ilma üldsust ohtu seadmata. Üldjuhul ei või tara eemaldada enne, kui kraav on täidetud ümbritseva maapinna tasemeni.

3.5 Töömaa korrashoid

Töövõtja on vastutav tööde ala korraliku hooldamise ja korrashoiu eest.

Materjalid ja varustus tuleb korralikult kohale asetada, ladustada ja kuhjata. Välja kaevatud materjal ja praht tuleb kohe tööplatsilt eemaldada, materjale ei tohi tuua tööplatsile enne nende järele tarviduse tekkimist.

Kõik materjalid või praht, mis on territooriumilt ära kantud kas tuule, vee, sõidukite rataste vms poolt, peab Töövõtja kohe eemaldama ning mõjualune piirkond tuleb tellija esindaja ning asjasse puutuva maaomaniku jaoks rahuldavalt puhastada.

Kaevetööde, pinnase täitmistööde, lammutustööde või muude tööde ajal tuleb kõik teed, jalgrajad ja muud tööde piirkonna läheduses olevad alad hoida puhtad mustusest ja väljakaevatud materjalist. Tööde piirkond tuleb koristada iga tööpäeva lõpuks.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 14 /20

4. KAEVETÖÖD

4.1 Ettevalmistustööd

Enne ehitustööde algust koostavad Töövõtja ja Tellija täpse ehitustööde graafiku ja tööde teostamise järjekorra.

Tööde alustamine on võimalik peale loa saamist omavalitsuse territooriumil kehtestatud alustel ja korras. Rajatise mahamärkimine peab toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil (v.a. hoonete ühendustorustike hoonepoolne ots, mille asukoht tuleb täpsustada krundi või kinnistu valdaja või nende esindajaga).

Otstarbekas on rajada tööpiirkonnas ajutiste reeperite ja koordineeritud punktide süsteem, mis võimaldab jooksvalt kontrollida rajatava torustiku asukoha ja kõrguse õigsust.

Kavandatavatest töödest informeerida asjast huvitatud osapooli sh. vajadusel ka piirinaabreid, märkides nende juuresolekul välja ehitusaegseks säilitamiseks piiritähised.

Olemasolevate kaablite, torustike kaitsetsoonides töötamiseks tuleb nende valdajatelt saada vastav luba.

Tööde planeerimisel tuleb arvestada, et maa-aluste rajatiste avamine ja nende vahetus läheduses kaevetööde teostamine tuleb reeglina teha käsitsi. Vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel. Paigaldada vajalikud kaitse/reservtorud või teostada muud ette nähtud kaitsemeetmed.

Kõik tööde korrektseks teostamiseks vajalikud ajutised laoplatsid kuuluvad lahutamatu osana iga konkreetse tööetapi juurde. Ajutiste laoplatside asukohad on töövõtja kohustatud ise enne tööde algust leidma ning vajadusel sõlmima nende kasutamiseks vajaliku kokkulepped. Vajadusel tuleb ajutiste laoplatside asukohad täpsustada ja/või kooskõlastada täiendavalt Tellija või omavalitsusega enne ehitustööde algust.

Ehitustööde tellija peab ehitamisega kaasnevate veoste vedamisel kindlustama ehitusobjektilt väljuvate sõidukite rehvide puhtuse ja vältima ehitusprahi, pinnase, tolmu ning vee kandumist väljapoole ehitusobjekti piire. Selleks tuleb kavandada vajalikud teehooldetööd – tänavate harjamine ja lahtise tolmu kogumine.

4.2 Olemasolevate ehitiste ja rajatistega arvestamine

Enne kaevetööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada. Tööde teostajal tuleb arvestada olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest või nende lõhkumisel nende taastamisest tuleneva kuluga (alternatiiviks on projekteeritud rajatise ehitamine projektiga näidatust erinevale asukohale või kõrgusele). Projekteeritud torustike ühendamisel olemasolevate torustikega tuleb nende läbimõõdud

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 15 /20

täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusest.

Tööde käigus likvideeritud või kahjustatud geodeetilise võrgu punktid tuleb peale tööde lõpetamist taastada. Taastamisest tulenevad kulud kannab tööde teostaja.

Olemasolevad, säilitatavate kaevude kaaned ning maakraanide ja siibrite kaped tuleb ümber paigaldada olenevalt projekteeritud tee pinna kõrgusest. Tööde teostaja peab arvestama ümberehitusest tulenevate kulutustega.

4.3 Üldised nõuded töötamisel elektrikaablite kaitsevööndis

Töötamine elektrikaablite kaitsevööndis lubatud ainult tehnovõrgu valdaja volitatud esindaja kirjaliku tööloa alusel.

Enne kaevamistööd täpsustada looduses olemasolevate kaablite asukohad kasutades kaabliotsijat.

Mehhanismide kasutamine mullatöödel on keelatud lähemal kui 2 m elektrikaablist.

Lahtikaevatud kaablid tuleb kaitsta mehhaaniliste vigastuste vältimiseks kaitsta laudkastiga ja üles riputada.

4.4 Üldised nõude töötamisel sideliinirajatiste kaitsevööndis

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest. Antud kooskõlastus ei ole tegutsemisluba Telia sideehitise kaitsevööndis tööde teostamiseks. Sideehitise kaitsevööndis on sideehitise omaniku loata keelatud igasugune tegevus, mis võib ohustada sideehitist. Sideehitise kaitsevööndis võib töid teostada ainult Telia volitatud esindaja poolt väljastatud tegutsemisloa alusel. Tegutsemine Telia sideehitiste kaitsevööndis on lubatud peale sideehitise kättenäitamist järelevalve töötaja poolt ning selle fikseerimist kahepoolselt allkirjastatud aktis. Tegutsemisluba taotleda hiljemalt 5 tööpäeva enne planeeritud tegevuste algust ja soovitud väljakutse aega Telia Ehitajate portaalis: https://www.telia.ee/ehitajate-portaal. Teostatavate tööde käigus tagada kujad, sideehitiste terviklikkus ja kaitsemeetmete rakendamine. Sideehitiste kaitsemeetmete muudatused kooskõlastada enne tööde algust Telia sideehitiste järelevalve töötajaga. Kõik Telia sideehitiste kaitsmise/säilitamisega seotud kulud kannab tööde teostamisest huvitatud isik."

4.5 Ehituskaeviku toestamine

Ehituskaeviku toestamise vajadus konkreetsel töölõigul otsustatakse Töövõtja poolt sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest. Töövõtjal tuleb ehituskaevik toestada nii, et kõik ohutusnõuded oleksid tagatud. Vajadusel tuleb kaeviku serv kindlustada punnseinaga

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 16 /20

(vaiseinaga). Kaevikud sügavusega üle 1,4 m näha ette toestusega. Toestatud kaeviku põhjalaius minimaalselt 1,0 m.

4.6 Veetõrje ehituskaevikust

Veetõrjetööde vajadus ja aeg sõltub veetasemest pinnases ehitustööde ajal ning pinnase omadustest konkreetsel kaeviku lõigul.

Töövõtja tagab tööjõu, materjali ja seadmed nende tööde tegemiseks, mis on vajalikud pinnaveetaseme ja hüdrostaatilise rõhu alandamiseks ning kontrollimiseks, et kaeve- ja ehitustöid saaks teostada kuivas keskkonnas.

Ehituskaevikust välja pumbatud vee juhtimine olemasolevasse kanalisatsioonitorustikku ei ole lubatud. Väljapumbatud vesi juhtida võimalusel olemasolevatesse kraavidesse nende olemasolul. Loodusesse juhtimisel tuleb lähtuda heitvee loodusesse juhtimist reguleerivast Eestis kehtivast seadusandlusest, mille kohta teeb kaeveloa andja kaeveloale kirjaliku märke.

Kõik kulud, mis on seotud veetõrjetöödega, peab Töövõtja arvestama pakkumise hinna sisse.

4.7 Puude raie ja taimede kaitse

Tagada projektala vahetus läheduses kasvavate puude kasvutingimuste säilimine.

Kaitsemeetmete rakendamisel lähtuda standardist EVS 939-3-2020. „Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse“.

Kaevetööd segavate puude raie ning okste kärpimine on lubatud vaid kohaliku omavalitsuse keskkonnaspetsialisti poolt väljastatud kirjaliku loa alusel.

Ehitustööde ajaks näha ette meetmed puu tüve, võra kaitsmiseks ja juurestiku kaitsmiseks (nt jälgida, et materjalide ladustamist ei toimuks 5 meetri raadiusse puu tüvest jms). Kui puu juured paljanduvad, tuleb kasutusele võtta meetmed nende kaitsmiseks. Kui kaevamine toimub suvel, tuleks kaevamiseks valida pilves ilm, kuna päikesepaistel kuivavad juured kiiresti. Vajadusel tuleks lahti kaevatud juuri niisutada ja varjutada. Kui kaevetöödel tahtmatult siiski juuri vigastatakse, tuleks kahjustatud juurte kiiremaks paranemiseks (haavade kinni kasvamiseks) vigastatud juurtel lõikehaavad noaga siledaks lõigata.

4.8 Torude ja toruarmatuuri paigaldamine

Plasttorude paigaldamisel tuleb lähtuda Maa sisse ja vette paigaldatavate plasttorude paigaldusjuhendist RIL 77-2013. Toruarmatuuri paigaldamisel tuleb lähtuda tootjate poolt koostatud kasutus- ja paigaldusjuhenditest.

Enne toru paigaldamist tuleb hoolikalt kontrollida toru aluse tasapinna ja kalde vastavust projektdokumentatsiooniga. Torud tuleb kontrollida ja puhastada. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

Kõrvalekalded projektlahendusest on lubatud järgmistel eeldustel:

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 17 /20

• teiste projekteeritud torustike paigaldamine ei saa takistatud

• tagatud on minimaalne projektis märgitud paigaldussügavus

• kaevu suubuva isevoolse toru põhi ei jää madalamaks kaevust väljuva toru põhjast.

• torustik jääb kogu pikkuses isevoolselt tühjenevaks.

4.9 Kaeviku tagasitäide ja tihendamine

Kaeviku tagasitäite kihid tuleb teostada vastavalt EVS-EN 1610:2015-le „Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine”, RIL 77-2013 või tootja nõuete ja juhiste järgi.

4.9.1 Tasanduskiht

Torude alla rajada tasanduskiht, mille paksus peab olema vähemalt 150 mm mõõdetuna toru alla. Materjalina kasutada liiva või kruusa, mille suurim fraktsioon on 20 mm või peenkillustikku fraktsiooniga 4/16 või 8/16.

Aluspinnas ja tasanduskihi materjal ei tohi olla jäätunud. Tasanduskihi tihendusaste peab olema vähemalt 95% ja tihendamine peab olema tehtud mehhanismidega.

Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

4.9.2 Algtäide

Algtäite materjal peab vastama samadele nõuetele, mis on esitatud tasanduskihi kohta. Algtäide peab ulatuma vähemalt 300 mm toru laest kõrgemale.

Algtäite tihedus tuleb saavutada 95%.

Toru ümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnasekihi paksus on vähemalt 300 mm. Teisi tihendusvõtteid kasutades peab kihi paksus olema vähemalt 150 mm.

4.9.3 Lõpptäide

Liikluspiirkonnas peab lõpptäitematerjal olema tihendatav. Ehituskaevik tuleb kattega sõidu ja jalakäijate teede all tagasi täita liivaga, mujal kohapeal väljakaevatud, tagasitäitmiseks ja tihendamiseks sobiva pinnasega. Kui kaevikust väljavõetud pinnas sobib, kasutatakse seda, muudel juhtudel kasutatakse mujalt toodud materjali.

Teemaa-alal ja vundamendi alla peab lõpptäide olema tihendatud 98%-ni. Kinnistul, v.a vundamendi all, võib lõpptäite jätta tihendamata või siis tihendatakse see vastavalt kohalikele tingimustele. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks planeeritud kõrgusele või maapinnaga ühele tasemele.

NB! Ristumisel maa-aluste tehnovõrguga lähtuda viimaste valdajate ettekirjutustest.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 18 /20

5. KATSETUSED JA KONTROLLTOIMINGUD

5.1 Üldnõuded

Käesoleva projektiga kavandatud ehitiste ja rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult). Teostusjoonistele kantud informatsioon peab kajastama rajatist iseloomustavaid parameetreid (mõõtmed, materjal jms.). Samuti peavad olema teostusjoonistele kantud ehituskaevikuga avatud olemasolevad ehitised ja nende parameetrid. Mõõdistus tuleb teha enne ehituskaeviku tagasitäitmist ja on soovitav ühildada paigaldustäpsust kontrolliva mõõtmisega.

5.2 Hüdraulilised katsetused

Plastikust survetorustikel on nõutav katsetuse läbiviimine. Hüdraulilised katsetused tuleb teostada vastavalt vee-ettevõtte poolt aktsepteeritavatele katsetingimuste kirjeldusele. Enne kaeviku tagasitäidet teha torustiku surveproov, peale seda torustik läbi pesta. Torustik survestatakse veega või õhuga 10 baari, katseaeg 8 tundi. Maksimaalne lubatud rõhukadu 0,1 bar tunnis. Katsetused tuleb protokollida ning allkirjastada.

6. NÕUDED TAASTAMISELE

6.1 Üldist

Katete taastamise lähtud Mastlop OÜ tööst nr AQ24180, 2026 a.

Peale ehitustööde lõppu tuleb ehituspiirkonnas taastada heakord, planeerida pinnas, eemaldada ehituspraht, kõrvaldada kõik ajutised piirded ja tarindid, sõidualal taastada selle katend samaväärsega ehitustöödele eelneva olukorrale. Haljasalal taastada kasvumulla kiht, tasandada ja haljastada.

Taastamistöödega tuleb alustada nii kiiresti kui võimalik ja mõistlik, eriti asustatud piirkondades. Juhul, kui puuduva murukatte tõttu kandub kraavidesse, truupidesse või nõlvadest alla pinnast, peab Töövõtja üleliigse pinnase eemaldama ning ärauhutud kohad taastama.

6.2 Taastamistööd väljaspool heakorrastatavat ala

Väljaspool heakorrastatavat ala tuleb pärast tööde lõpetamist üleliigne pinnas, tööde käigus eemaldatud puud ja põõsad ning ehitusjäätmed eemaldada ja maapind tasandada. Heakorrastatava ala piirid määrab töödele järelevalve teostav isik.

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 19 /20

6.2.1 Tööde käigus kahjustatud objektide taastamine ja asendamine

Tööde käigus kahjustatud objektide (piirdeaiad, truubipäised, liikluskorraldusvahendid) taastamine on aktsepteeritav ainult sel juhul, kui neid on võimalik parandada sellisel moel, et tekkinud kahjustused on täielikult likvideeritud ning taastatud objekti väljanägemine ja kasutusomadused ei ole halvemad ehituseelsest olukorrast. Objektid, mida sel moel taastada ei ole võimalik, peab Töövõtja omal kulul asendama.

7. KESKKONNAKAITSE

7.1 Keskkonnakaitse aspektid

Ehitusperioodil vastutab töövõtja ka keskkonnakaitse (oma ehitustegevuse ja muu sellest tuleneva piires) eest ehitusobjektil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolsetele juhistele.

Vähendamaks ehituse sotsiaalseid mõjusid peavad kasutatavate mehhanismide summutid olema korras. Kuivaperioodil peab ette nägema tolmutõrjeks veega kastmise. Kogu tööde perioodil peavad olema garanteeritud juurdepääsud hoonetele. Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Kõik ehitustööd tuleb teostada järgides kehtestatud keskkonnakaitse nõudeid ja ka vastavalt kohaliku omavalitsuse heakorraeeskirjale.

Ehitusel tekkivad jäätmed käideldakse vastavalt kehtivale korrale. Täitematerjalide, mulla ja pinnase ladustamiskohad kooskõlastatakse kohaliku omavalitsusega.

Pinnaseid ja ehitustehnikat ei tohi hoida/ladustada hoiumetsa aladel, et säilitada võimalikult palju hoiumetsa ning alustaimestikku. Vajadusel tuleb ehituse ajal piirata ajutiste aedade/piiretega pääs metsa aladele.

Kui ehitusmasinad kannavad teedele ratastega muda ja pori, selle peavad nad ise ära koristama.

7.2 Jäätmekava

Ehitusjäätmete eeskirja nõuetele vastava käitlemise eest vastutab ehitusjäätmete valdaja. Ehitusjäätmete valdaja on ehitise omanik.

Ehitusjäätmete hulka kuulub pinnas ning puidu, metalli, betooni, telliste, ehituskivide, klaasi ja muude ehitusmaterjalide jäätmed, mis tekivad ehitamisel, remontimisel ja lammutamisel.

Ehitusjäätmete valdaja on kohustatud:

• rakendama kõiki tehnoloogilisi ja muid võimalusi ehitusjäätmete liigiti kogumiseks tekkekohas

• korraldama oma jäätmete taaskasutamise või andma jäätmed käitlemiseks üle jäätmeluba omavale või jäätmekäitlejana registreeritud isikule

Aquare OÜ Reg. nr 14785938 MTR: EEP004288

Koostas:

Irina Moseitšuk

Töö nimetus:

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Objekti aadress(id):

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Vastutav pädev isik:

Marko Raid Dokumendi nimetus/number:

Seletuskiri/VKV-3-01 Töö nr/staadium:

AQ23180/eelprojekt Dokumendi versioon/kuupäev:

v04/19.05.2026

Lk 20 /20

• rakendama kõiki võimalusi ehitusjäätmete taaskasutamiseks

• võtma tarvitusele abinõud tolmu tekke vältimiseks ehitusjäätmete paigutamisel mahutitesse või

• laadimisel veokitele või nende kohapeal taaskasutamisel

• valmistama ette tasase kõvakattelise aluspinna jäätmemahutite paigutamiseks

• kooskõlastama omavalitsusega jäätmemahutite paigutamise tänavatele ehitus- ja remonttööde tegemisel

• teavitama oma töötajaid eeskirjaga kehtestatud jäätmehoolduse nõuetest.

Ehitusjäätmed tuleb liigiti sortida eraldi vastavalt sorditavatele jäätmeliikidele tähistatud mahutitesse nende tekkekohal, lähtudes jäätmete taaskasutusvõimalustest. Eraldi tuleb sortida:

• puit

• kiletamata paber ja kartong

• metall (eraldi must- ja värviline metall)

• mineraalsed jäätmed (kivid, ehituskivid ja tellised, krohv, betoon, kips, lehtklaas jne)

• raudbetoon- ja betoondetailid

• tõrva mittesisaldav asfalt

• kile

Mahukad ehitusjäätmed, mida kaalu või mahu tõttu pole võimalik paigutada mahutitesse ja mida ei anta kohe üle jäätmekäitlejale, paigutatakse krundi piires selleks eraldatud territooriumile nende hilisemaks transportimiseks jäätmekäitluskohta.

Ehitamisel tuleb eelnevalt kasvupinnas koorida ja eraldada suuremad kivid ning muld ette valmistada hilisemaks haljastuseks. Väljaselekteeritud kivid ja juurikad teisaldatakse.

Ehituse käigus tekkivad ehitusjäätmed taaskasutatakse või kõrvaldatakse sellekohase jäätmeloaga ehitusjäätmete käitluskohas. Edaspidises töös tuleb eraldada täiteks mittesobiv materjal, murupinna alla sobiv materjal, tagasitäiteks ning teekatte aluseks sobiv materjal. Kõik väljakaevatud pinnas, mis pannakse kõrvale tagasitäiteks või mõneks muuks otstarbeks, ladustatakse selleks ette nähtud laoplatsil.

Kaevematerjale ei tohi paigutada kohtadesse, kus neid võib ära uhtuda või kus nad võivad valguda teedele või kõrvalterritooriumile. Kui midagi sellist juhtub, siis peab Töövõtja selle viivitamatult kõrvaldama oma kulul. Ehitamisel maapõues tehtavate tööde käigus tekkinud kaevist võib väljaspool kinnisasja kasutada kooskõlastatult Keskkonnaametiga. Raudbetoon- ja betoondetaile, asfalti, eelsorditud ehituskive ja telliseid ning puitu ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks väljaspool prügilat. Raudbetoon- ja betoondetailid ning tõrva mittesisaldav asfalt tuleb anda purustamiseks ja materjalide taaskasutamiseks. Eelsorditud ehituskivid ja tellised tuleb korduvkasutada.

PE De32 (olemasolev)

Maakraan DN25 (olemasolev)

El. keevis muhv De32 PE De32

VS11-1

Proj. kinnistu kanalitoru läbimõõt toru pikkus (m) toru lang

ØXX L=0.0 i=0.000

Proj. ühendus kanalisatsiooni väljaviiguga projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

KLV-X 00.00 (00.00) 00.00 0.00

Tingmärgid (projekteeritud VK torustikud):

Proj. kinnistul veetoru läbimõõt toru pikkus (m)

Proj. kinnistu veetorustiku sõlme tähis projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

VS11-X 00.00 (00.00) 00.00 0.00

ØXX L=0.0

Proj. ühendus veetoru läbiviiguga projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) toru kõrgus toru sügavus (m)

VLV-X 00.00 (00.00) 00.00 0.00

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Proj. veemõõdusõlme asukohtVMS

Proj. kinnistu kanalisatsiooni kaevu tähis projekteeritud maapinna kõrgus (olemasoleva maapinna kõrgus) 1)toru põhja kõrgus väljavoolul 2)toru põhja kõrgus sissevoolul kaevu sügavus (m)

KKK-X 00.00 (00.00) 1)00.00 2)00.00 0.00

Olemasoleva kanalisatsiooni kaevu tähis olemasoleva maapinna kõrgus (projekteeritud maapinna kõrgus) 1)toru põhja kõrgus väljavoolul 2)toru põhja kõrgus sissevoolul kaevu sügavus (m)

OK-X 00.00 (00.00) 1)00.00 2)00.00 0.00

Proj. kanalisatsioonikaev kinnistul

Taastatav haljasala väljaspool kinnistut

Likvideeritav või kasutusest välja jääv objekt

Tingmärgid (geodeetiline alusplaan): Katastripiir Mõõdistusala piir Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev madalpinge õhuliin Olemasolev sidekaabel

X X X X X Likvideeritav/kasutusest kõrvaldatav torustik Olemasolev puurkaev

Taastatav teepeenar

Tingmärgid (Mastlop OÜ töö nr AQ24180):

PROJEKTEERITAV SAMAKÕRGUSJOON JA -ARV 51.45

PROJEKTEERITAV HALJASALA/NIIDUMURU TAASTAMINE (Tänava maa-ala; h=15cm)

PROJEKTEERITAV KAEVIKU SERVAJOON (ajutine kaevik) (ajutise kaeviku serv maapinnal)

PROJEKTEERITAV KAEVIKU PÕHJAKONTUUR (ajutine kaevik)

PROJEKTEERITAV KRUUSKATTEGA TUGIPEENRA TAASTAMINE (Tänava maa-ala; h=~8cm)

5, 53

51.45

3,30

0,50

3,10

X X X X X X VMS

V11

V11

Ø32 L=2.9

K11

K 1

3 1

Ø110 L=9.1 i=0.008

Ø110 L=3.4 i=0.014

2

1

2

1

2

→

Ø110 L=9.5 i=0.016

Ø32 L=8.4

K11

K11

V1 1

V1 1

→

Ø 110 L=10.8 i=0.012

Ø 32 L=10.8

VS11-1 51.46 (51.46) 49.66 1.80

0,2

KKK-2De400/315

51.34 (51.34) 1) 49.82 2) 49.82 1.52

KLV-2 51.20 (51.20) 50.04 1.16

KKK-1De400/315

51.30 (51.30) 1) 49.89 2) 49.89 3) 49.89 1.41

KLV-1 51.30 (51.30) 49.94 1.36

VLV-3 51.20 (51.20) 49.40 1.80

VLV-2 51.30 (51.30) 49.50 1.80

Ø32 L=9.5

Ø32 L=2.9

0,6

VLV-1 51.30 (51.30) 49.50 1.80

PK Hooldusala R=10 m

OK-1De200/160

51.46 (51.46) 1) 49.68 2) 49.68 1.78

Veetoru viia läbi vundamendi/ vundamendi alt kaitsehülsis min PE De63 mm

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust.

Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust. Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Olemasolev reoveekanalisatsiooni liitumispunkt kontrolltoru De200/160 mm

Olemasolev ühisveevärgi liitumispunkt

Olemasolev reovee kogumismahuti likvideerida

Projekteeritud veemõõdusõlme asukoht ruumis nr 2 veemõõtjaga DN15 (vt lisa VKV-9-01)

Maanteepoolne kaeviku sein toestada Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Veevarustuse ja kanalisatsiooni asendiplaan

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-4-01 1:20025.10.2024

AQ24180_EP_v04_Metsa17-VKV.dwg

19.05.2026

Lahendus täpsustatud vastvalt EHR-i märkustele. 15.12.2025v02

MÄRKUSED: · Käesolev joonis on autoriõiguste kaitse all olev objekt. · Hilisema kuupäevaga joonis tühistab varasema. · Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” RIL 77 - 2013. · Joonis on Seletuskirja ja selle lisade lahutamatu osa. · Aluseks on võtnud Hades Geodeesia OÜ poolt koostatud geodeetiline alusplaan, töö nr HG-4227, 2025 a. · Katete taastamise alusplaanina on kasutatud Mastlop OÜ töö nr AQ24180, 2026 a. · Koordinaadid L-EST`97 süsteemis, kõrgused EH2000 süsteemis. · Olemasolevate tehnovõrkude ja maapinna kõrgusmärgid, materjalid täpsustada enne materjalide ja seadmete tellimist ning enne ehitustöödega alustamist koha peal. · Kanalisatsioonitorustikku võib juhtida ainult vee-ettevõtte poolt plommitud veemõõdusõlmes mõõdetavat vett. · Isevoolse reoveekanalisatsiooni torustike paigalduse minimaalne sügavus maapinnast on 1,2 m (mõõdetuna toru laest), vastasel juhul tuleb torustik soojustada. · Survetorustiku paigalduse minimaalne sügavus maapinnast on 1,8 m (mõõdetuna toru laest), vastasel juhul tuleb torustik soojustada. · Isevoolse kanalisatsiooni torustikel on antud toru põhja kõrgusmärk. · Survetorustikel on antud toru lae kõrgusmärk. · Torude pikkused on antud meetrites. Torude pikkused on antud kaevu/sõlme teljest kaevu/sõlme teljeni ühendusdetailide pikkusi arvestamata. · Projekteeritud veetorustik märgistada spetsiaalse signaalkaabliga. · PE-survetorustike paigaldamisel pidada kinni minimaalsest lubatud painderaadiuse nõudest või kasutada vastavaid PE-poognaid. · Kanalisatsiooni- ja veetoru sisendite asukohad/olemasolevad torustikud on ette näidatud kinnistuomaniku või tema esindaja poolt. · Olemasoleva maapinna kõrgusarvud kaevude ja sõlmede kohal kuuluvad täpsustamisele ehitustööde käigus. · Juhul kui olemasolevad tehnovõrgud paiknevad teistel sügavustel kui joonisel kirjeldatud, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku

sügavuse selgumist. · Kinnistul peab olema füüsiliselt välistatud mõõtmata vee ja sademevee sattumine ühiskanalisatsiooni. · Muudatuste sisseviimise korral tuleb sellest teavitada projekti koostajat. Vajadusel korrigeeritakse projekti.

Veesõlme VS11-1 skeem:

Lahendus täpsustatud vastvalt EHR-i märkustele. 13.04.2026v03 Lahendus täpsustatud vastvalt EHR-i märkustele. 19.05.2026v04

TORUSTIKU SOOJUSTUSE PAIGALDUSSKEEMID

Variant 1

L = külm atee pikkus

10 0

m m

Variant 2

L = külm atee pikkus

10 0

m m

10 0

m m200 mm

Variant 3

L = külm atee pikkus

10 0

m m

10 0

m m200 mm

Soojustus S=100 mm kärgpolüstüreen

Soojustus S=100 mm kärgpolüstüreen

1) Soojustuse paigaldamisel tagada nõuetekohane pinnase tihendamine toru ja soojustusplaatide ümber

2) Külmatee pikkus (L) survetorustiku puhul maapinnast ≥1,8 m, kuid mitte vähem kui 1,5 m. Vabavoolse torustiku puhul maapinnast toru peale ≥1,2 m.

3) Soojustusena kasutada 100 mm paksust kärgpolüstüreenplaati.

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Torustiku soojustuse paigaldusskeemid

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-01 -25.10.2024

AQ24180_EP_v01_Metsa17-VKV.dwg

25.10.2024

- --

VESI SISEVÕRKU

VEEMÕÕDUSÕLME SKEEM VAADE PEALT

VAADE KÜLJELT

PÕRAND

Kooniline siirdmik plastist metallile DN25/15

Kuulkraan DN15

Konsooli kinnitus seinale

5DN 3DN

Veearvesti DN15 mm (Qn=1,5 m3/h) koos sisseehitatud tagasilöögiklapiga

Liigutatava hülsiga liides paigaldada veearvestist sisevõrgu poole

165

Kolmik DN15/15

Kuulkraan DN15 tühjenduseks

Kuulkraan DN15

Üleminek DN15/25vt märkus 8

Veetoru ja hülsi vahe sulgeda veetihedalt

1000

m in

1 50

Konsool peab olema maandatud hoone peakilpi

VESI SISEVÕRKU

Põranda pinnal jätta hülsi ja veetoru vahe avatuks

Vaskkiudkaabel 2,5 mm2

toru asukoha määramiseks tänava siibri kapest kuni

veemõõdusõlmeni toru asukoha määramiseks, jätta kinnitamata

siseneva toru ümber

Veetoru PE De32 PN16 paigaldussügavus maapinnast 1,8 m toru lae peale

Painduv hülss (nt veetoru PE De63) painderaadius vastavalt toru läbimõõdule

Võimaluse korral äravool kanalisatsiooni

0, 7

- 1 ,2

m MÄRKUSED 1. Veemõõdusõlm paigutatakse hoone toitetorustikupoolse välisseina taha. 2. Ühikuteta mõõdud on antud millimeetrites. 3. Veemõõdusõlme ruum peab olema soojustatud (+4 C kuni +40 C) ja valgustatud. 4. Veemõõdusõlm veemõõtjaga paigaldada vastavalt eeskirjadele. 5. Veemõõtjale paigaldada kandur. Kandur kinnitada seinale ja maandada. 6. Filtri paigaldamise soovil, paigaldada see sisevõrgule peale veemõõdusõlme. 7. Veemõõdusõlme rajamisel veemõõdukaevu viia signaalkaabel ümber veemõõdukaevu. Kaabli otsad tuua läbi vundamendi rajatava veetoru hülsi hoonesse. 8. Üleminek peale veemõõdusõlme valida vastavalt hoone sisevõrgu torustiku läbimõõdule ja materjalile. 9. Veemõõdusõlmes torustik ja liitmikud vajadusel isoleerida vahtpoorkumm isolatsiooniga nt Armaflex 9 mm.

Vaba ruumi nõuded veemõõdusõlmes veearvestile rajatava hoone puhul: a. vähim kaugus seinast (toru teljeni) - toru nimiläbimõõt + 200 mm b. vaba ruum põrandast (toru teljeni) - toru nimiläbimõõt + 500 mm f. vähim vaba ruum veearvesti ees (toru teljest) - 800 mm g. vähim vaba ruum veearvesti kohal (toru teljest) - toru nimiläbimõõt + 700 mm l. vähim ruumi kõrgus - 1700 mm puhast kõrgust m. vaba ruum veearvesti all (toru teljeni) - 700 - 1200 mm

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Veemõõdusõlme skeem

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-02 -25.10.2024

AQ24180_EP_v01_Metsa17-VKV.dwg

25.10.2024

- --

Koostas:

Irina Moseitšuk

Vastutav pädev isik: Töö nr/staadium: Dokumendi versioon/kuupäev:

Marko Raid AQ24180/eelprojekt v02/15.12.2025

Jrk. nr. Kirjeldus Mõõt Kogus Ühik Ühikhind Maksumus 1.1 Veevarustuse plastsurvetoru PE PN16 De32 mm 37.1 jm. 0.00

1.2 Hülsstoru PE De63 mm 3 tk. 0.00

1.3 Elekterkeevisliitmikud PE PN16 1 kmpl. 0.00

1.4 Märkelint kirjaga "VESI" hankimine 37.1 jm. 0.00

1.5 Märkekaabel 2.5 mm2 37.1 jm. 0.00

1.6 Veemõõdusõlm veemõõtjale DN15 1 kmpl. 0.00

1.7 Olmeasoleva veetorustiku likvideerimine 1 töö 0.00

1.8 Katete taastamine 1 töö 0.00

0.00

Jrk. nr. Kirjeldus Mõõt Kogus Ühik Ühikhind Maksumus 2.1 Reoveekanalisatsiooni toru PVC SN8 De110 mm 33.3 jm. 0.00

2.2 Plastist kanalisatsiooni kontrollkaev De400/315 mm 2 kmpl. 0.00

2.3 Märkelint kirjaga "KANAL" 33.3 jm. 0.00

2.4 Olmeasoleva kogumismahuti likvideerimine 1 töö 0.00

2.5 Liitmikud, üleminekud 1 kmpl. 0.00

2.6 Katete taastamine 1 töö 0.00

0.00

Kokku: 0.00

KM 24%: 0.00

Summa: 0.00

Märkused:

9. Katete taastamise mahud tuleb täpsustuda ennem ehitustööde algust kohapeal.

Dokumendi nimetus/number:

Töömahtude ja materjalide

loetelu/VKV-8-01

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

7. Objektil võib esineda tundmatuid maa-aluseid kommunikatsioone.

8. Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei halvenda kasutustingimusi ja ei suurenda

kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse töövõtja.

1. Kanalisatsiooni ja veevarustuse torude pikkused täpsustab töid teostav ehitusmontaaž-organisatsioon.

4. Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda mahuloendis toodud koguseid plaanidel kirjeldatud kogustega. Erinevuste ja

muude ebatäpsuste avastamisel võtta ühendust projekteerijaga. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud abimaterjalid, mida spetsifikatsioonis ja plaanidel

näidatud ei ole, kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks funktsioneerimiseks pärast ehitustöid.

3. Pakkuja peab esitatud mahud hinnapakkumise käigus üle kontrollima.

Summa kantud kokkuvõttesse

KULUDE LOEND NR 2: ISEVOOLNE REOVEEKANALISATSIOON K11 PAIGALDAMINE

KULUDE LOEND NR 1: VEETORU V11 PAIGALDAMINE

2. Isolatsiooni pikkuse, fassongosade ja kinnituste arvu täpsustatakse ehituse käigus.

Summa kantud kokkuvõttesse

Aquare OÜ

Reg. nr 14785938

MTR: EEP004288

5. Ehitushinna arvutamisel peab pakkuja arvestama ka projekti dokumentatsioonis ka muu materjaliga, sh kooskõlastajate poolt esitatud nõuetega.

6. Pakkuja peab arvestama kõigi kaasnevate töödega, mida ei ole ilmtingimata käesolevas spetsifikatsioonis esitatud, kuid mis on tehnoloogiliselt vajalikud teostada objekti

spetsifikatsioonis esitatud tööde valmimiseks.

TÖÖMAHTUDE JA MATERJALIDE LOETELU

Metsa tn 17 kinnistu

veevarustuse ja

kanalisatsiooni välisvõrgud

Töö nimetus: Objekti aadress(id):

VMS

V11

V11K11

K 1

K11

K11

V1 1

V1 1

POS2

POS1

Reaalservituudi seadmise plaan

Kasutusala laius on torustiku teljest 1 m. Projekteeritud veetorustiku pikkus 1.3 m Projekteeritud kanalisatsioonitorustiku pikkus 1.1 m

Koostas:

Töö nr: Joonise nr:Staadium: Mõõtkava:

Töö nimetus:

Joonise nimetus:

Tellija:

Objekti aadress(id):

AQUARE OÜ Reg.nr. 14785938 Ehitajate tee 110

Tallinn, Harjumaa Tel +372 5801 0491 [email protected]

Projekti koostamise kuupäev:

EEP004288

Lähtefaili nimetus:

Väljatrükkimise kuupäev:

Muudatuse nr Muudatuse kirjeldus Kuupäev

Vastutav pädev isik: Marko Raid

Mardisoo OÜ

Metsa tn 17 kinnistu veevarustuse ja kanalisatsiooni välisvõrgud

Reaalservituudi seadmise plaan

Metsa tn 17, Riisipere alevik, Saue vald, Harju maakond

Irina Moseitšuk

AQ24180 EP VKV-7-02 1:25025.10.2024

AQ24180_EP_v04_Metsa17-VKV.dwg

19.05.2026

Joonis korrigeeritud. 13.04.2026v02

Tingmärgid: Katastripiir Olemasolev veetorustik/maakraan Olemasolev kanalisatsioonitorustik/-kaev

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Reaalsservituudi seadmise ala

Tingmärgid korrigeeritud. 28.04.2026v03 Lahendus täpsustatud vastvalt EHR-i märkustele. 19.05.2026v04

Objekti asukoht: 11362 Nissi tee (km ~0,39); Metsa tn 17 Riisipere alevik, Saue vald, Harjumaakond

Peaprojekteerija: Aquare OÜ

Projekti tunnus: AQ24180

Osa: TL

Töö nr.: 26029 Staadium: PP

METSA TN 17

VEE- JA REOVEEKANALISATSIOONITORUSTIKU

PROJEKTI JÄRGNE

KATENDITE TAASTAMISE PROJEKT

PROJEKTEERIS:

OÜ Mastlop

Reg. kood: 12618952

MTR: EEP003122; ELK000079

Projekteerija: Pärt Põltsam

Kutsetunnistuse nr: 163405/163406

GSM: +372 56 242 634

E-mail: [email protected]

Tallinn, Aprill 2026

1

1

X X X X X X VMS

V11

V11

Ø32 L=2.9

K11

K 1

K11 K11

V1 1

V1 1

VS11-1 51.46 (51.46) 49.66 1.80

PK Hooldusala R=10 m

Hoonest väljuva kanalisatsioonitoru kõrgus ja asukoht täpsustada ennem ehitust.

Kanalisatsioonitoru viia läbi vundamendi/ vundamendi alt hülsis min DN150 mm

Olemasolev reoveekanalisatsiooni liitumispunkt kontrolltoru De200/160 mm

Olemasolev ühisveevärgi liitumispunkt

Olemasolev reovee kogumismahuti likvideerida

Maanteepoolne kaeviku sein toestada

OK-1De200/160

51.46 (51.46) 1) 49.68 2) 49.68 1.78

5, 53

51.45

3,30

0,50

3,10

OLEMASOLEV KINNISTU PIIR

TINGMÄRGID OÜ Mastlop

PROJEKTEERITAV SAMAKÕRGUSJOON JA -ARV 51.45

PROJEKTEERITAV HALJASALA/NIIDUMURU TAASTAMINE (Tänava maa-ala; h=15cm)

PROJEKTEERITAV KAEVIKU SERVAJOON (ajutine kaevik) (ajutise kaeviku serv maapinnal)

PROJEKTEERITAV KAEVIKU PÕHJAKONTUUR (ajutine kaevik)

PROJEKTEERITAV KRUUSKATTEGA TUGIPEENRA TAASTAMINE (Tänava maa-ala; h=~8cm)

Lõige 1-1

ol .o

le v

ki nn

is tu

p iir

H=51.47 H=51.42

5,00

11362 Nissi tee (MSE-mustkate) Ol.olev sõidutee katend

1: 1

Ol.olev veekaev 315/500

1,20 2,40

0,50

1, 80

3,10

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~90cm Kt=0,98

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

ol .o

le v

sõ id

ut ee

t el

g

50.00

49.00

51.00

52.00

53.00

KRUUS, segu 0/31,5 ~8cm

3,30

OL.OLEV SÕIDUTEE KATEND

K11 Proj. kinnistu isvoolne kanalisatsioonitorustik V11 Proj. kinnistu veetorustik

Proj. veemõõdusõlme asukohtVMS Proj. kanalisatsioonikaev kinnistul

Likvideeritav või kasutusest välja jääv objekt

Tingmärgid (geodeetiline alusplaan): Katastripiir Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev madalpinge õhuliin Olemasolev sidekaabel

X X X X X Likvideeritav/kasutusest kõrvaldatav torustik Olemasolev puurkaev

Tingmärgid (projekteeritud VK torustikud): Aquare OÜ, töö nr. AQ24180M 1:100

Kt=0,95 LIIVALUS 30cm

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~115cm Kt=0,98

1: 1

1:1

PROJEKTEERITAV VEETORU

2,40 2,40

1, 80

0,30

VASTAVALT PLAANILE (min 6,40)

0,50

TAASTATAV HALJASALA/NIIDUMURU KATE

PROJEKTEERITAV MÄRKELINT

PROJ. REOVEEKANALITORU

PROJ. MÄRKELINT

GEOTEKSTIIL IV profiil LUBJAKIVIKILLUSTIK fr. 4/8 15cm

TÄNAVA MAA-ALA

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

0,66 0,50

0,30

0,66

PROJEKTEERITAV REOVEEKANALITORU

Kt=0,95 LIIVALUS 30cm

OL.OLEV PINNAS, Kt=0,94

LIIVALUS ~115cm Kt=0,98

PROJ. VEETORU

PROJ. MÄRKELINT

LIIVALUS 20cm Kt=0,98

KASVUMULD+MURUKÜLV 15cm

Kt=0,95 LIIVALUS 15cm

5,53

KAEVIKU SERVAJOON

Tellija:

Joonise nimetus:

Asukoht:

Mõõtkava:

Staadium:

PÕHIPROJEKT

1:500Kontrollis

Projekti nimetus:

Projekteeris Pärt Põltsam

Projektijuht

Koostatud / trükitud: /

ASENDIPLAAN JA VERTIKAALPLANEERING

19.05.2026 19.05.2026

OÜ Mastlop

Pärt Põltsam

Reg.kood 12618952; EEP003122; ELK000079 Peterburi tee 2F, Tallinn 11415 tel. +372 56 24 26 34, e-mail [email protected]

(tunnistuse nr. 163405/163406)

Pärt Põltsam

1) Geodeesia Hades Geodeesia OÜ, töö nr. HG-4227. Teostatud 2025.a.

MÄRKUSED:

9) Olemasolevad katted taastada olemasoleva olukorra järgselt. Kui katted kahjustatakse suuremas ulatuses siis tulevad need normidekohaselt taastada. Kui tänava maa-ala katend erineb projektdokumentatsioonis näidatust siis tuleb a/b kate taastada ol.oleva olukorra järgselt

TL-02 Leht nr:

Projekti tunnus:

Töö nr:

Koordinaadid L-EST97 süsteemis. Kõrgused EH2000 süsteemis 26029

AQ24180

AQUARE OÜ

11362 NISSI TEE (km ~0,39); METSA TN 17 RIISIPERE ALEVIK, SAUE VALD, HARJU MK

METSA TN 17 VEE- JA REOVEEKANALISATSIOONITORUSTIKU PROJEKTI JÄRGNE KATENDITE TAASTAMISE PROJEKT

8) Tagasitäide ja tihendamine teostada kihipaksusega max 0,5 m 7) Projekteeritud ja olemasolev katend tuleb omavahel kõrguslikult sujuvalt kokku viia. Säilitada olemasolevad kalded.

2) Kui katteid kahjustatakse suuremas ulatuses kui projektdokumentatsioonis kajastatud siis tuleb see normide kohaselt taastada.

5) "Killustikust katendikihtide ehitamise juhend" TA 2022.a redaktsioon. 6) Katte taastamisel lähtutud "Saue valla kaevetööde eeskiri" Saue Vallavolikogu määrus nr. 7, vastu võetud 25.01.2018.a

3) "Tee ehitusprojektile esitatavad nõuded" Majandus ja taristuministri määrus nr. 2. 9.01.2020.a. 4) Proj. ja ol.olevate tehnovõrkude ristumisel peab olema tagatud normide kohased vahekaugused.

10) Kasvumulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld(pH 6,5...7,0), mis ei tohi sisaldada kive, killustikku, umbrohujuuri ega taimedele kahjulikke aineid ja tuleb tihendada nii, et ei tekiks vajumisi ega vee lohkusid. Kasvumullana ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir tuleb ühtlustada ning tasandada niidukõlbulikuks. 11) "Tee ehitamise kvaliteedi nõuded" MTM määrus nr. 101; 3.08.2015.a. Lisa 10-Sidumata segude terastikulise koostise üldised piirid; POS 6 12) NB vajadusel- säilitatavate puude juurekaitsevööndis teostada kaevetöid käsitsi, tagada juurekava max säilimine. Vajadusel kaevata käsitsi. Puu juured kaeviku rajamisel kaitsta geotekstiiliga kuivamise eest.

OBJEKTI ASUKOHT

Tellija:

Joonise nimetus:

Asukoht:

Mõõtkava:

-

Projekti nimetus:

Projekteeris Pärt Põltsam

Projektijuht

Koostatud / trükitud: /

ASUKOHA SKEEM

13.04.2026 13.04.2026

OÜ Mastlop

Pärt Põltsam

Reg.kood 12618952; EEP003122; ELK000079 Peterburi tee 2F, Tallinn 11415 tel. +372 56 24 26 34, e-mail [email protected]

Aluskaardina kasutatud Maa-ameti geoportaali kaardirakendust

Staadium:

PÕHIPROJEKT

TL-01 Leht nr:

Projekti tunnus:

Töö nr:

AQUARE OÜ

26029

AQ24180

11362 NISSI TEE TEE (km ~0,39); METSA TN 17 RIISIPERE ALEVIK, SAUE VALD, HARJU MK

METSA TN 17 VEE- JA REOVEEKANALISATSIOONITORUSTIKU PROJEKTI JÄRGNE KATENDITE TAASTAMISE PROJEKT
