Pärnumaa Häädemeeste vald T4 136,60 km VMS liitumine elektrivõrguga, LC0477

EMPOWER AS Lõõtsa 12 11415 Tallinn Tel. +372 66 35 600 Telefax +372 66 35 601

Lääne osakond Energia 4 80042 Pärnu Tel: +372 66 35 900

Registrikood 11445550 MTR nr. TEL000862

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Hermanni 8a, Tallinn, 10121

Töö nr.: LC0477 Tellija: Elektrilevi OÜ

Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Tel 55522205

Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga

4 Tallinn-Pärnu-Ikla tee, Reiu küla, Häädemeeste vald, Pärnu maakond Tööprojekt

LC0477

Projekteerija Karmo Lillepõld

Tel 56567684 [email protected]

Pärnu aprill 2024 .a.

2 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 3

Üldosa ................................................................................................................................................ 3

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 4

3. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV maakaabelliinid............................................................................................... 6

Projekteeritud jaotus- ja liitumiskilp. ................................................................................................. 6

Tähistused .......................................................................................................................................... 7

4. Töökirjeldused ...................................................................................................................................... 7

Rajatise ehitamine teemaal................................................................................................................. 7

Mehhaniseeritud kaevetööd ............................................................................................................... 7

Ehitustööde läbiviimine ..................................................................................................................... 8

Jäätmekäitlus ...................................................................................................................................... 8

5. Maastiku ja teede taastamine ................................................................................................................ 9

Haljastus ............................................................................................................................................. 9

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 9

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 9

8. Andmetabelid ...................................................................................................................................... 10

9. Joonised ............................................................................................................................................... 10

3 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

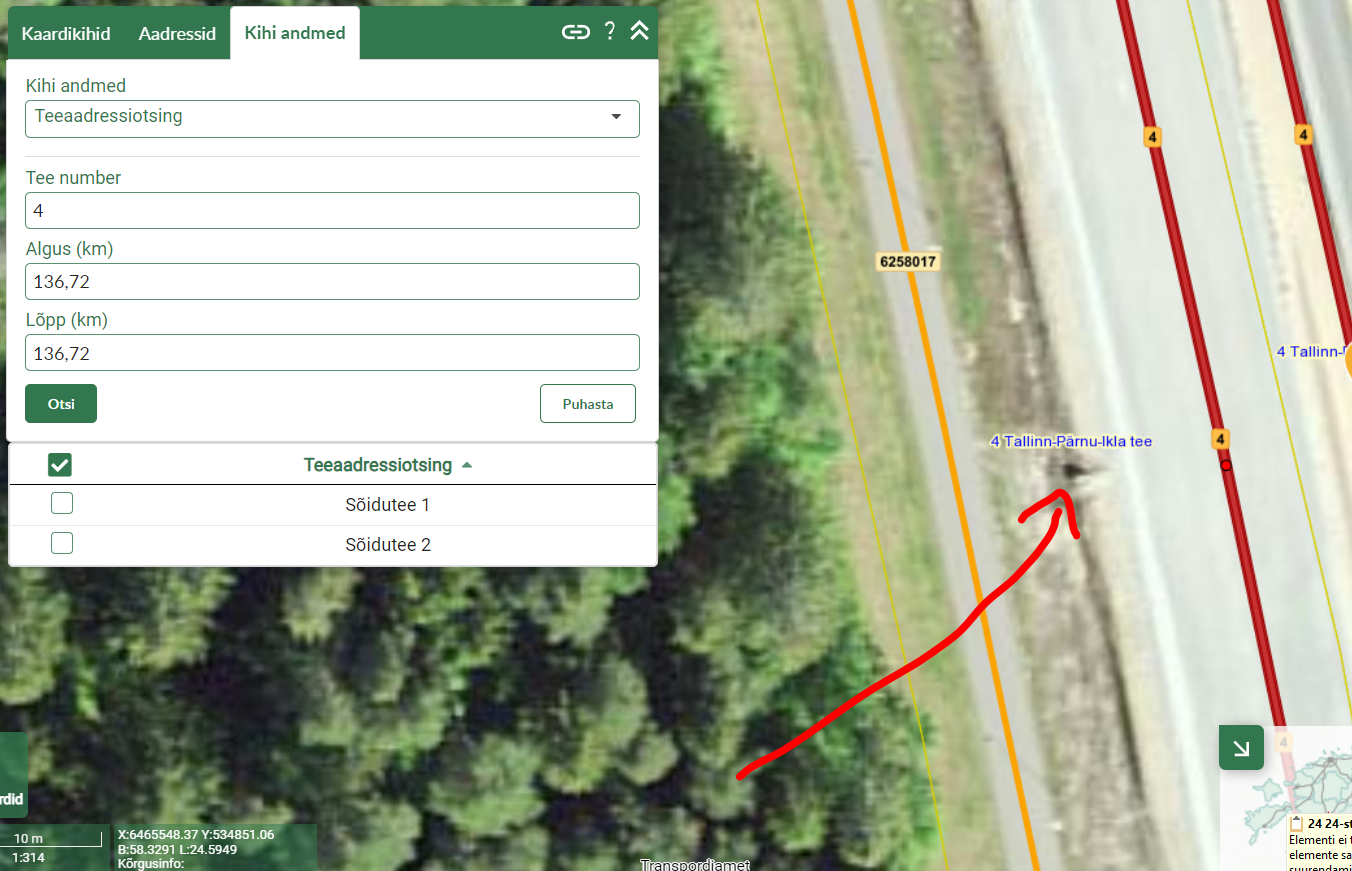

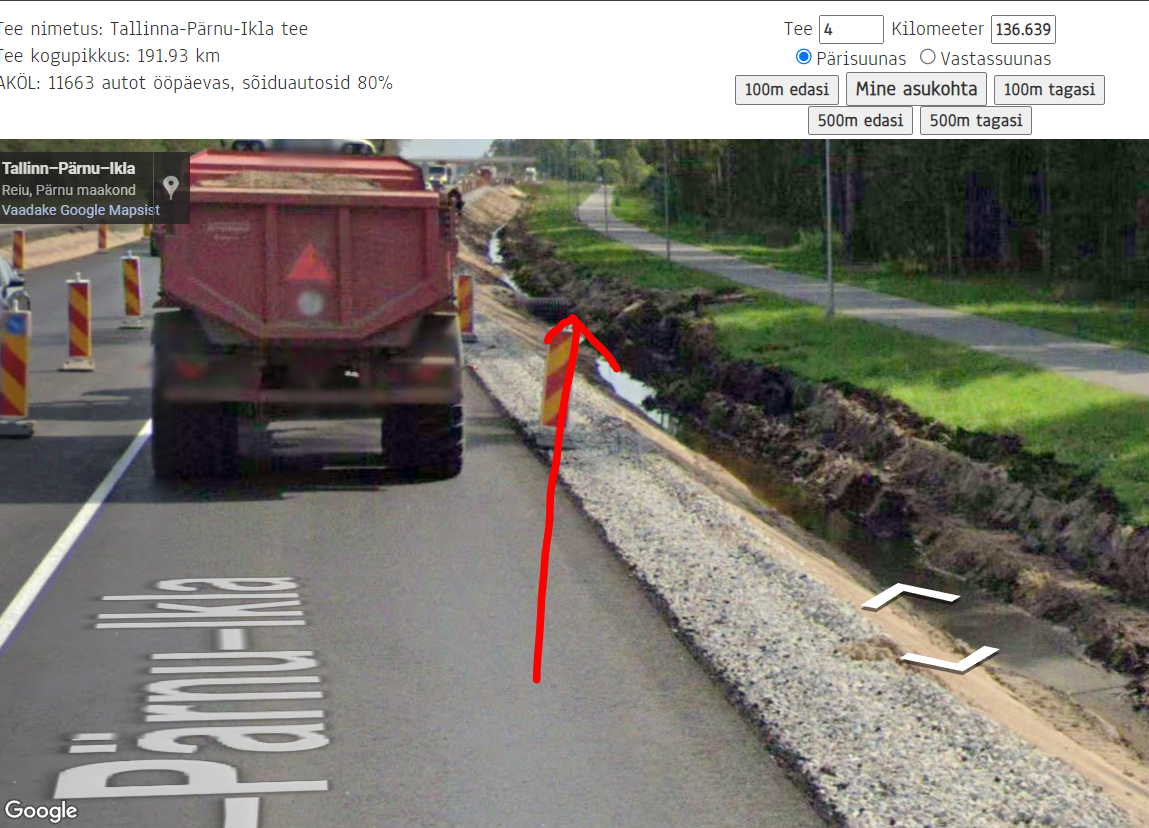

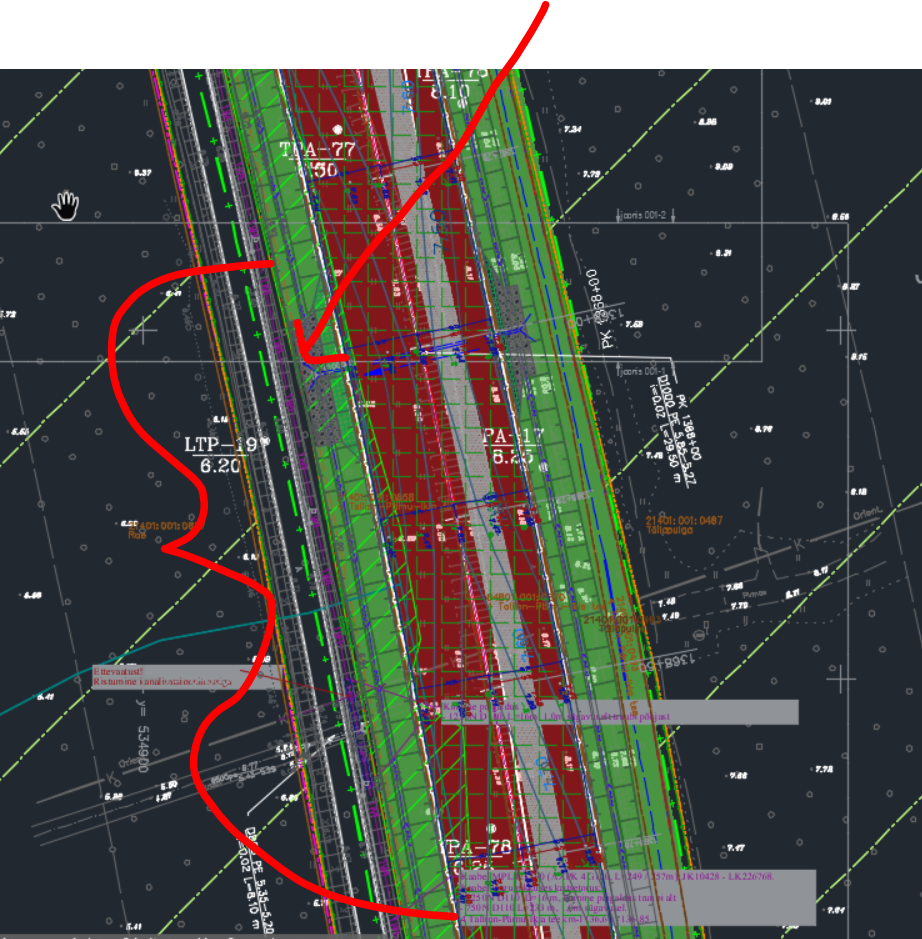

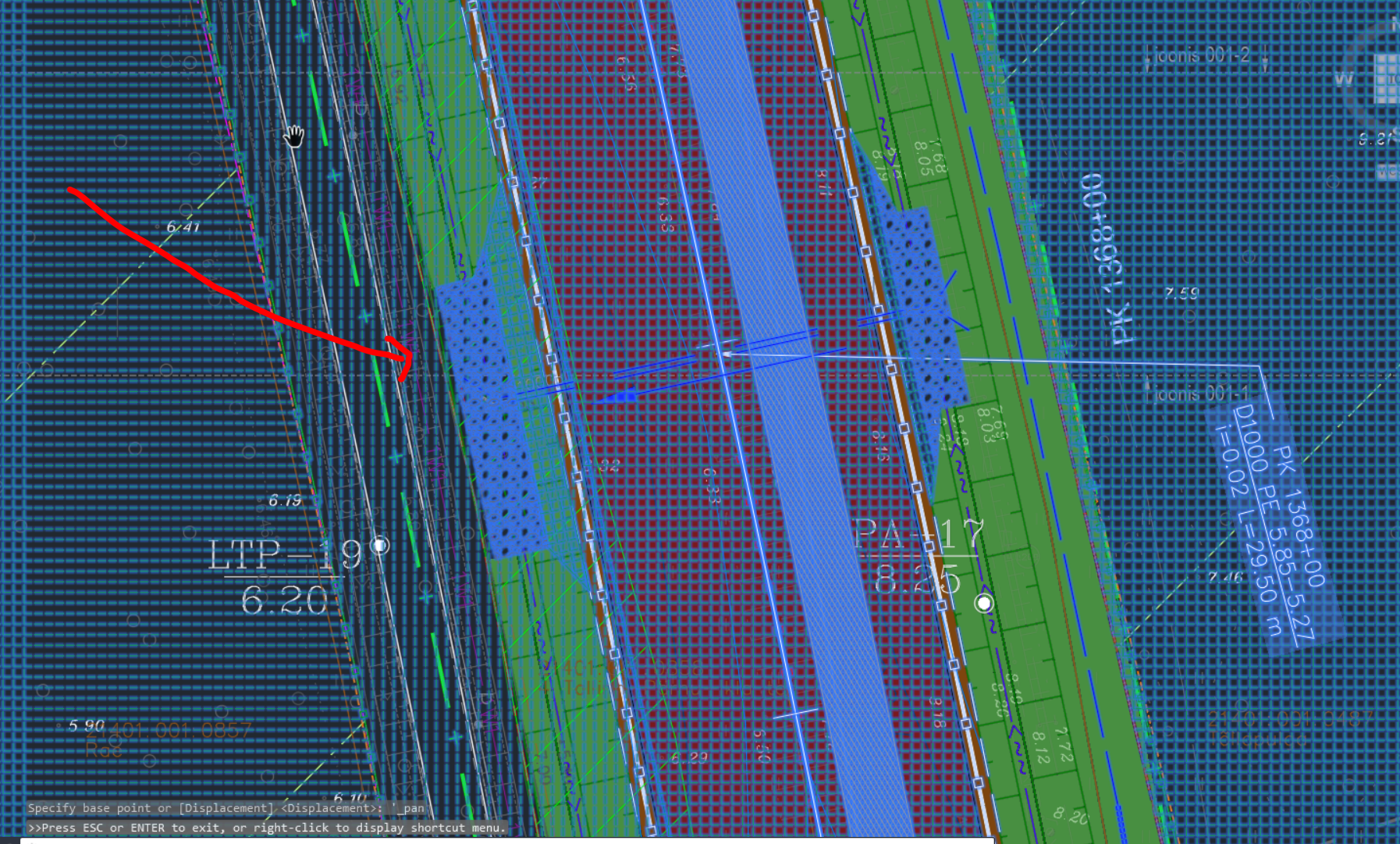

1. Asukoht

Tööde piirkond.

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Pärnu maakonnas, Häädemeeste vallas Reiu külas Tallinn-

Pärnu-Ikla 136,60 km-l asuva VMS märgi elektrivõrguga liitumine. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja

asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms: -) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,

Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid; -) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://epp.energia.ee/epp/info/procurement_files ); -) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest;

4 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle

1,5kV. Osa 1: Vahelduvpinge. -) EVS EN 50522. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1 Elektripaigaldiste käit. -) EVS-EN 50341-1 Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded. -) EVS-EN 50341-2-20 Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 2-20: Eesti

siseriiklikud erinõuded (SEN) Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest

ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Vähemalt kolm päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse. Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel vastavalt Liiklusseaduse §

71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. Enne töödega alustamist kutsuda kohale Telia Eesti AS-i ja AS Connecto Eesti järelevalve

spetsialist olemasolevate kaablitrasside asukohtade ja sügavuste täpsustamiseks ning trasside maha märkimiseks looduses.

Eesti Lairiba Arenduse Sihtasutuse elektroonilise sidevõrgu säilimiseks vajalikud punktid: • Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib

ohustada liinirajatist (Elektroonilise side seadus, peatükk 11).

5 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

• Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate

kasutamine ja kõik tööd tuleb teostada käsitööna. • Ehitusprojekt esitada kooskõlastamiseks Eesti Lairiba Arenduse SA võrguhalduse infosüsteem

(ELVI) kaudu. • Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt

kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel. • Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus,

kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:

o mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit; o mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd; o puude istutamine ja langetamine; o vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine; o pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine; o muu infrastruktuuri avarii kõrvaldamine.

• EstWin liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga

Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel

6 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel Mehhanismide kasutamine kaablite kaitsevööndis on keelatud. Töötamine raske tehnikaga

sidekaevude peal, nende ülesõit, väljakaevatud sidekanalisatsiooni, sidekaablite ülesõit, materjalide ja raskuste paigaldamine nende peale on keelatud. Äärekivide paigaldamisel tagada sidekanalisatsiooni trassi servast horisontaal kujul puhas vahe vähemalt min.0,3 meetrit. Sidevõrkude peale pikalt äärekivid mitte paigaldada.

3. Tehniline lahendus

Projekteeritud 0,4 kV maakaabelliinid. Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4

kV kaabelliinid“ Kaabli pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.

Projekteeritud kaablite trassi/kogupikkused varuteguriga on märgitud asendiplaanil ja elektriskeemil. Trassipikkused on toodud mahtude tabelis. Kaablite kogupikkus varuteguriga on kajastatud materjalide spetsifikatsioonis.

Raemetsa AJ F2 uuest jaotuskilbist JK10428 ehitada välja uued maakaabelliinid vastavalt asendiplaanile 001.

Kaablite sooned tähistada L1, L2, L3. Tabel 1. Projekteeritud 0,4kV maakaabel

Kaabli tähis Algus Lõpp Mark Trass / Pikkus (otsad+varutegur)

Paigaldusolud

149136 JK52634 JK10428 AXPK 4G120

Olemasolev kaabel ühendada uude kilpi.

MPL421190 JK10428 LK226768 AXPK 4G120

249 / 257 m Kogu ulatuses kaitsetorus.

Projekteeritud jaotus- ja liitumiskilp. Kilbi väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV

liitumispunkt“ ja kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kilbile tähistuste paigaldamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“.

Kasutada Elektrilevi OÜ poolt heaks kiidetud sokliga pinnases kilpe. Kilbi paigaldamisel jälgida valmistajatehase nõudeid.

7 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

Projekteeritud madalpinge kilbid paigaldada vastavalt asendiplaani joonisel 001 näidatud

asukohta ning komplekteerida vastavalt elektriskeemile joonisel 002. Tabel 2. Projekteeritud kilbid

Kilbi tähis Kilbi tüüp Aadress Peakaitse Märkused

JK10428 Jaotuskilp, In=400A,

4 kohaga (sokliga pinnases)

LK226768 Tüüpskeem 1B 63A

1-kohaline (sokliga pinnases)

4 Tallinn-Pärnu-Ikla tee VMS märk 136,60 km

C3x16A Uus arvesti PLC Tarbijakaabli jaoks reservtoru PVC D50 450N L=2/4m

Liitumiskilpi paigaldada kilbiskeem. Liitumiskilpi peakaitsme juurde kinnistu nimesilt. LK-le

paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

LK ümbrus täita mineraalse pinnasega ning tihendada. Uuele LK-le ehitada potentsiaalitasandusring. Kilpidele ehitada maanduspaigaldis ning tagada maandustakistus R<100Ω (kui maandusolud

seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi juhendist tähis P346 „Võrguvara

tähistamise ja märgistamise nõuded“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4. Töökirjeldused

Rajatise ehitamine teemaal Kõrvale kalded on kooskõlastatud projektist keelatud. Paigaldada kaabel vastavalt asendiplaanil 001 toodule lähtudes Transpordiameti nõudest

MA2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga

vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele

Mehhaniseeritud kaevetööd Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel

järgida Elektrilevi OÜ (0,4…20 kV) standardeid ja valmistajatehase nõudeid. Ristumistel teiste kommunikatsioonidega esmalt määrata kindlaks nende sügavus käsitsi

kaevamise teel, kutsudes eelnevalt kohale vastava trassi valdaja ja vastavalt kõrgusgabariidile otsustada pealt või altpoolt läbimineku kasuks. Kaevetööd teiste kommunikatsioonide kaitsevööndis teostada käsitsi. Samuti teostada kaevetööd käsitsi puudele ligemal kui 2,0 m.

8 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

Kaeviku laius sõltub kaevamisviisist ja pinnasest. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada. Hoolitseda kaeviku toestamise, kaitsmise, kuivatamise ja isoleerimise eest ehitustööde tegemise

ajal. Pärast kaevetööde lõppu peab töövõtja saama tellija ja ametkondade kooskõlastuse tehtud töödele. Kahtluse korral tuleb teha kontrollmõõtmised, et selgitada tööde vastavust nõuetele.

Väljakaevatav pinnas, mis jääb tagasitäitest üle – utiliseerida, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Enne kaablikaeviku tagasitäitmist teostada kaablitrassi kontrollmõõdistamine horisontaalsete ja vertikaalsete sidemetega.

Peale kaevamistööde lõppu taastada haljastus ja teekatted. Ehitajal lasub kohustus taastada pinnakatted edaspidiseks normaalseks kasutuselevõtuks. Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega. Lahendused ümberehitustele kuuluvad ehituse töövõttu.

Ehitustööde läbiviimine Elektritööde teostamiseks elektripaigaldistes, nende juures või lähedal peavad töövõtja töötajad

olema juhendatud ja nende teadmised ohutuseeskirjade, sh. „Elektripaigaldiste käidu ohutusjuhendi“ (Elektrilevi) nõuete tundmises kontrollitud ja selle kohta väljastatud vastavasisulised tunnistused.

a) Üldnõuded ehitustööde läbiviimisel. Ehitustööde läbiviimisel tuleb arvestada: • Eesti Vabariigi kehtivaid seadusi, määrusi ja valitsuse ning ministeeriumite otsuseid. • kohaliku omavalitsuse määruseid ja juhendeid. • kontrollivate instantside määruseid ja standardeid. • Üldkehtivaid põhimõtteid ja arusaamu kvaliteetsest tööst. b) Tööde organiseerimine. Ehitustööde alustamist, kontrolli tulemusi, kaetud tööde ülevaatusi ja teisi põhimõttelisi küsimusi

käsitlevad otsused peavad olema protokollitud. Protokollid säilitatakse tellija juures. Säilitada tuleb ka kasutatud materjalide ja toodete sertifikaadid.

Erilist tähelepanu pöörata järgmistele asjaoludele: • Ohtliku tsooni piirid peavad olema tähistatud piirete, ohutusmärkide ja hoiatavate plakatitega; • Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest; • Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud, • Ohutuse eest ehitusplatsil vastutab täielikult töövõtja. Ajutine liikluskorraldus tööde teostamise ajal lahendada vastavalt majandus- ja taristuministri

13.07.2018 määrusele nr 43 "Nõuded ajutisele liikluskorraldusele" kohaselt. Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil

korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele. Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust

kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta juurdepääs kohalikule elanikkonnale.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

Jäätmekäitlus Ehitusel tekkivate jäätmete käitlemisel juhinduda KOV jäätmekäitluse eeskirja nõuetest ning

konkreetse ehitusettevõtja jäätmekäitluse kavast.

9 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning Häädemeeste valla

kaevetööde eeskirjast. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt

nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada

maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaeviku täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Haljastus Kasvumullana tuleb kasutada mineraalmulda. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid.

Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.

Haljasalade taastamisel peab kasvupinnase kihi paksus olema vähemalt 15cm. Kasvupinnas ei tohi sisaldada puujuuri, kive ning muid kõrvalisi esemeid. Mullapinnas peab olema rullitud. Paigaldatav kasvumulla kiht peab töömaa piiridel sujuvalt kokku viidama olemasoleva säiliva murukatte pinnaga. Kasutatav muruseeme peab olema kvaliteetne ning sisaldama vähemalt neli komponenti. Seemne külvamistihedus 30-40 g/m². Väetis 20-30 g/m².

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal

ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

8. Andmetabelid Nr Nimetus 1 Põhimaterjalide spetsifikatsioon

2 Töö mahtude tabel

3 Kooskõlastuste koondtabel

9. Joonised Joonise nimetus joonise nr. Asendiplaan, üldplaan (M 1:1000, A3) 001

Asendiplaan (M 1:500, A3) 001-1 Asendiplaan (M 1:500, A3) 001-2 Elektriskeem 002

EMPOWER AS Lõõtsa 12 11415 Tallinn Tel. +372 66 35 600 Telefax +372 66 35 601

Lääne osakond Energia 4 80042 Pärnu Tel: +372 66 35 900

Registrikood 11445550 MTR nr. TEL000862

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Hermanni 8a, Tallinn, 10121

Töö nr.: LC0477 Tellija: Elektrilevi OÜ

Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Tel 55522205

Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga

4 Tallinn-Pärnu-Ikla tee, Reiu küla, Häädemeeste vald, Pärnu maakond Tööprojekt

LC0477

Projekteerija Karmo Lillepõld

Tel 56567684 [email protected]

Pärnu aprill 2024 .a.

2 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 3

Üldosa ................................................................................................................................................ 3

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 4

3. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV maakaabelliinid............................................................................................... 6

Projekteeritud jaotus- ja liitumiskilp. ................................................................................................. 6

Tähistused .......................................................................................................................................... 7

4. Töökirjeldused ...................................................................................................................................... 7

Rajatise ehitamine teemaal................................................................................................................. 7

Mehhaniseeritud kaevetööd ............................................................................................................... 7

Ehitustööde läbiviimine ..................................................................................................................... 8

Jäätmekäitlus ...................................................................................................................................... 8

5. Maastiku ja teede taastamine ................................................................................................................ 9

Haljastus ............................................................................................................................................. 9

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 9

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 9

8. Andmetabelid ...................................................................................................................................... 10

9. Joonised ............................................................................................................................................... 10

3 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

1. Asukoht

Tööde piirkond.

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Pärnu maakonnas, Häädemeeste vallas Reiu külas Tallinn-

Pärnu-Ikla 136,60 km-l asuva VMS märgi elektrivõrguga liitumine. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja

asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms: -) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,

Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid; -) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://epp.energia.ee/epp/info/procurement_files ); -) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest;

4 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle

1,5kV. Osa 1: Vahelduvpinge. -) EVS EN 50522. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1 Elektripaigaldiste käit. -) EVS-EN 50341-1 Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded. -) EVS-EN 50341-2-20 Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 2-20: Eesti

siseriiklikud erinõuded (SEN) Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest

ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Vähemalt kolm päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse. Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel vastavalt Liiklusseaduse §

71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. Enne töödega alustamist kutsuda kohale Telia Eesti AS-i ja AS Connecto Eesti järelevalve

spetsialist olemasolevate kaablitrasside asukohtade ja sügavuste täpsustamiseks ning trasside maha märkimiseks looduses.

Eesti Lairiba Arenduse Sihtasutuse elektroonilise sidevõrgu säilimiseks vajalikud punktid: • Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib

ohustada liinirajatist (Elektroonilise side seadus, peatükk 11).

5 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

• Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate

kasutamine ja kõik tööd tuleb teostada käsitööna. • Ehitusprojekt esitada kooskõlastamiseks Eesti Lairiba Arenduse SA võrguhalduse infosüsteem

(ELVI) kaudu. • Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt

kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel. • Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus,

kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:

o mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit; o mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd; o puude istutamine ja langetamine; o vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine; o pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine; o muu infrastruktuuri avarii kõrvaldamine.

• EstWin liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga

Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel

6 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel Mehhanismide kasutamine kaablite kaitsevööndis on keelatud. Töötamine raske tehnikaga

sidekaevude peal, nende ülesõit, väljakaevatud sidekanalisatsiooni, sidekaablite ülesõit, materjalide ja raskuste paigaldamine nende peale on keelatud. Äärekivide paigaldamisel tagada sidekanalisatsiooni trassi servast horisontaal kujul puhas vahe vähemalt min.0,3 meetrit. Sidevõrkude peale pikalt äärekivid mitte paigaldada.

3. Tehniline lahendus

Projekteeritud 0,4 kV maakaabelliinid. Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4

kV kaabelliinid“ Kaabli pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.

Projekteeritud kaablite trassi/kogupikkused varuteguriga on märgitud asendiplaanil ja elektriskeemil. Trassipikkused on toodud mahtude tabelis. Kaablite kogupikkus varuteguriga on kajastatud materjalide spetsifikatsioonis.

Raemetsa AJ F2 uuest jaotuskilbist JK10428 ehitada välja uued maakaabelliinid vastavalt asendiplaanile 001.

Kaablite sooned tähistada L1, L2, L3. Tabel 1. Projekteeritud 0,4kV maakaabel

Kaabli tähis Algus Lõpp Mark Trass / Pikkus (otsad+varutegur)

Paigaldusolud

149136 JK52634 JK10428 AXPK 4G120

Olemasolev kaabel ühendada uude kilpi.

MPL421190 JK10428 LK226768 AXPK 4G120

249 / 257 m Kogu ulatuses kaitsetorus.

Projekteeritud jaotus- ja liitumiskilp. Kilbi väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV

liitumispunkt“ ja kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kilbile tähistuste paigaldamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“.

Kasutada Elektrilevi OÜ poolt heaks kiidetud sokliga pinnases kilpe. Kilbi paigaldamisel jälgida valmistajatehase nõudeid.

7 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

Projekteeritud madalpinge kilbid paigaldada vastavalt asendiplaani joonisel 001 näidatud

asukohta ning komplekteerida vastavalt elektriskeemile joonisel 002. Tabel 2. Projekteeritud kilbid

Kilbi tähis Kilbi tüüp Aadress Peakaitse Märkused

JK10428 Jaotuskilp, In=400A,

4 kohaga (sokliga pinnases)

LK226768 Tüüpskeem 1B 63A

1-kohaline (sokliga pinnases)

4 Tallinn-Pärnu-Ikla tee VMS märk 136,60 km

C3x16A Uus arvesti PLC Tarbijakaabli jaoks reservtoru PVC D50 450N L=2/4m

Liitumiskilpi paigaldada kilbiskeem. Liitumiskilpi peakaitsme juurde kinnistu nimesilt. LK-le

paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

LK ümbrus täita mineraalse pinnasega ning tihendada. Uuele LK-le ehitada potentsiaalitasandusring. Kilpidele ehitada maanduspaigaldis ning tagada maandustakistus R<100Ω (kui maandusolud

seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi juhendist tähis P346 „Võrguvara

tähistamise ja märgistamise nõuded“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4. Töökirjeldused

Rajatise ehitamine teemaal Kõrvale kalded on kooskõlastatud projektist keelatud. Paigaldada kaabel vastavalt asendiplaanil 001 toodule lähtudes Transpordiameti nõudest

MA2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga

vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele

Mehhaniseeritud kaevetööd Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel

järgida Elektrilevi OÜ (0,4…20 kV) standardeid ja valmistajatehase nõudeid. Ristumistel teiste kommunikatsioonidega esmalt määrata kindlaks nende sügavus käsitsi

kaevamise teel, kutsudes eelnevalt kohale vastava trassi valdaja ja vastavalt kõrgusgabariidile otsustada pealt või altpoolt läbimineku kasuks. Kaevetööd teiste kommunikatsioonide kaitsevööndis teostada käsitsi. Samuti teostada kaevetööd käsitsi puudele ligemal kui 2,0 m.

8 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

Kaeviku laius sõltub kaevamisviisist ja pinnasest. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada. Hoolitseda kaeviku toestamise, kaitsmise, kuivatamise ja isoleerimise eest ehitustööde tegemise

ajal. Pärast kaevetööde lõppu peab töövõtja saama tellija ja ametkondade kooskõlastuse tehtud töödele. Kahtluse korral tuleb teha kontrollmõõtmised, et selgitada tööde vastavust nõuetele.

Väljakaevatav pinnas, mis jääb tagasitäitest üle – utiliseerida, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Enne kaablikaeviku tagasitäitmist teostada kaablitrassi kontrollmõõdistamine horisontaalsete ja vertikaalsete sidemetega.

Peale kaevamistööde lõppu taastada haljastus ja teekatted. Ehitajal lasub kohustus taastada pinnakatted edaspidiseks normaalseks kasutuselevõtuks. Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega. Lahendused ümberehitustele kuuluvad ehituse töövõttu.

Ehitustööde läbiviimine Elektritööde teostamiseks elektripaigaldistes, nende juures või lähedal peavad töövõtja töötajad

olema juhendatud ja nende teadmised ohutuseeskirjade, sh. „Elektripaigaldiste käidu ohutusjuhendi“ (Elektrilevi) nõuete tundmises kontrollitud ja selle kohta väljastatud vastavasisulised tunnistused.

a) Üldnõuded ehitustööde läbiviimisel. Ehitustööde läbiviimisel tuleb arvestada: • Eesti Vabariigi kehtivaid seadusi, määrusi ja valitsuse ning ministeeriumite otsuseid. • kohaliku omavalitsuse määruseid ja juhendeid. • kontrollivate instantside määruseid ja standardeid. • Üldkehtivaid põhimõtteid ja arusaamu kvaliteetsest tööst. b) Tööde organiseerimine. Ehitustööde alustamist, kontrolli tulemusi, kaetud tööde ülevaatusi ja teisi põhimõttelisi küsimusi

käsitlevad otsused peavad olema protokollitud. Protokollid säilitatakse tellija juures. Säilitada tuleb ka kasutatud materjalide ja toodete sertifikaadid.

Erilist tähelepanu pöörata järgmistele asjaoludele: • Ohtliku tsooni piirid peavad olema tähistatud piirete, ohutusmärkide ja hoiatavate plakatitega; • Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest; • Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud, • Ohutuse eest ehitusplatsil vastutab täielikult töövõtja. Ajutine liikluskorraldus tööde teostamise ajal lahendada vastavalt majandus- ja taristuministri

13.07.2018 määrusele nr 43 "Nõuded ajutisele liikluskorraldusele" kohaselt. Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil

korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele. Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust

kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta juurdepääs kohalikule elanikkonnale.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

Jäätmekäitlus Ehitusel tekkivate jäätmete käitlemisel juhinduda KOV jäätmekäitluse eeskirja nõuetest ning

konkreetse ehitusettevõtja jäätmekäitluse kavast.

9 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning Häädemeeste valla

kaevetööde eeskirjast. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt

nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada

maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaeviku täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Haljastus Kasvumullana tuleb kasutada mineraalmulda. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid.

Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.

Haljasalade taastamisel peab kasvupinnase kihi paksus olema vähemalt 15cm. Kasvupinnas ei tohi sisaldada puujuuri, kive ning muid kõrvalisi esemeid. Mullapinnas peab olema rullitud. Paigaldatav kasvumulla kiht peab töömaa piiridel sujuvalt kokku viidama olemasoleva säiliva murukatte pinnaga. Kasutatav muruseeme peab olema kvaliteetne ning sisaldama vähemalt neli komponenti. Seemne külvamistihedus 30-40 g/m². Väetis 20-30 g/m².

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal

ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10 (10)

Töö nr LC0477 Tallinn-Pärnu-Ikla 136,60 km-l VMS märgi liitumine elektrivõrguga. 4 Tallinn-Pärnu-Ikla tee, Reiu

küla, Häädemeeste vald, Pärnu maakond Tööprojekt

8. Andmetabelid Nr Nimetus 1 Põhimaterjalide spetsifikatsioon

2 Töö mahtude tabel

3 Kooskõlastuste koondtabel

9. Joonised Joonise nimetus joonise nr. Asendiplaan, üldplaan (M 1:1000, A3) 001

Asendiplaan (M 1:500, A3) 001-1 Asendiplaan (M 1:500, A3) 001-2 Elektriskeem 002
