1W 1

1W 1

Projekteeritud 0,4 kV maakaabelliin

Kasutusõiguse ala (0,4 kV maakaabelliin)

XW1

LISA

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

Jrk nr

IKÕ ala Pos nr (plaanil)

Pos 11.

Kinnistu registriosa number

9773350

Katastriüksuse tunnus, nimi ja sihtotstarve

36302:002:0245 11141 Ojasoo-Ardu tee Transpordimaa

Ala pindala ruutmetrites m²

33 m²

Koostas: Anastasia Soboleva OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5647 2977

FO R

M A

A T

A 4

2 97

x 2

10 m

m

Projekteeritava tehnovõrgu pikkus 16 m

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/126. Koormatava ala plaanid.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

-

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

Projekteeritud liitumiskilp Projekteeritud kilbi reaalsuurus ja täpne asukoht Projekteeritud maanduspaigaldis

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

E-post: [email protected] www.pluvo.ee

Tallinn, 05.2026

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD,

HARJUMAA

ELEKTRITÖÖPROJEKT

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL25-60-26

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Anastasia Soboleva Kvalifikatsioon: A pädevus

Projekteerija: Anastasia Soboleva

Muinsuskaitseala nimetus: Kalmistu „Kääbastemägi“ Kultuurimälestiste riiklikku registri number: 18564

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

2 (12)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 4

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 5

4. KAITSEVÖÖND ........................................................................................................... 6

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

6. EHITUSJÄÄTMED ....................................................................................................... 6

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

8. KÄIDUJUHEND ........................................................................................................... 6

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 7

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

8 Elektrikaablite asendiplaan EV-1 PL256026_TP_EL-4-01_EV-1- Asend

9 Katete taastamise plaan, ristlõige TL-5 PL256026_TP_EL-4-02_TL-5- Taastamine

10 Ristmevälja joonis AS-4 PL256026_TP_EL-6-01_AS-4- Ristmevalja

11 Elektrivarustuse skeem EV-2 PL256026_TP_EL-7-01_EV-2- skeem

12 Spetsifikatsioon PL256026_TP_EL-8-01_Spets Lisa 1 Kooskõlastuste koondtabel PL256026_TP_EL-2-01_KK-tabel Lisa 2 Kooskõlastused PL256026_TP_EL-2-02…

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

3 (12)

A S U K O H A S K E E M

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

4 (12)

S E L E T U S K I R I ÜLDIST Käesolevas tööprojektis PL25-60-26 on lahendatud Harju maakonnas, Kose vallas, Rava külas, Ausamba kinnistu elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC5190. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardile EVS 843 „Linnatänavad“; 4. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 5. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 6. Standardile EVS 932 „Ehitusprojekt”; 7. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 8. Eesti Energia võrgustandardile EE 10421629-JV; 9. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist. 1. ELEKTRIVARUSTUS Ausamba kinnistu elektrivarustuseks on projekteeritud liitumiskilp peakaitsmega 3x25A kinnistu piirile. Projekteeritud liitumiskilp LK121334 Vana-Vallamaja kinnistu juures paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075 ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendatakse tarbija kaabel.

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

5 (12)

Liitumiskilpi LK121334 on projekteeritud hargnemisklemmid Ausamba kinnistu kilbi 0,4kV toite maakaabli ühendamiseks. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Kinnistul 11141 Ojasoo-Ardu tee sõidutee all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorusse PE 100 De160 SDR 17 sügavusele ca 1,8m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Tehnovõrkude kaitsevööndis kaevatakse käsitsi. Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2 KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3 Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3 Drenaaži- ja sadeveekanalisatsioon 1,0 0,3 Gaasitoru 1,0 0,3 Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

6 (12)

nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. 6. EHITUSJÄÄTMED Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja. 7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

7 (12)

 liini trassile, seadmete seisukorrale ja kaablite kinnitusele,  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 19.05.2026.a. Koostas: Anastasia Soboleva

19.05.2026.a. Kontrollis: Anastasia Soboleva

1W 1

1W 1

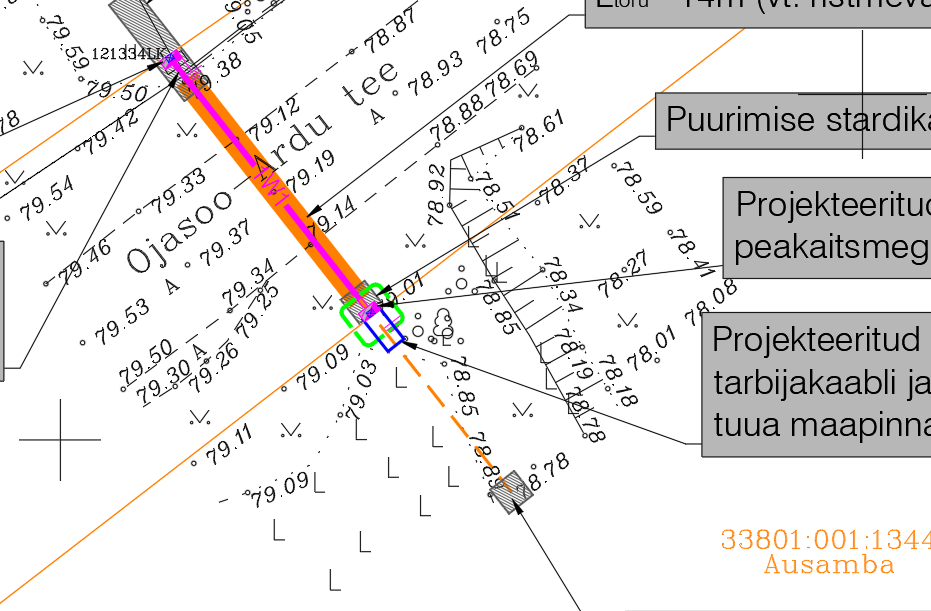

Suundpuurimise algpunkt

Puurimise stardikaevik 1,5 x 1,5 m

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Puurimise lõpukaevik 6,1x1,5m toru sissepaneku jaoks

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De110 SDR 17, Ltoru=14m (vt. ristmevälja joonis AS-4)

Projekteeritud MP maakaabelliin MPL445694 AXPK 4G120, Ltrass/kaabel=18/23m, PVC kaitsetorus D110 750N Ltrass/toru=4/6m

Projekteeritud liitumiskilp LK239609 peakaitsmega 3x25A (Ausamba)

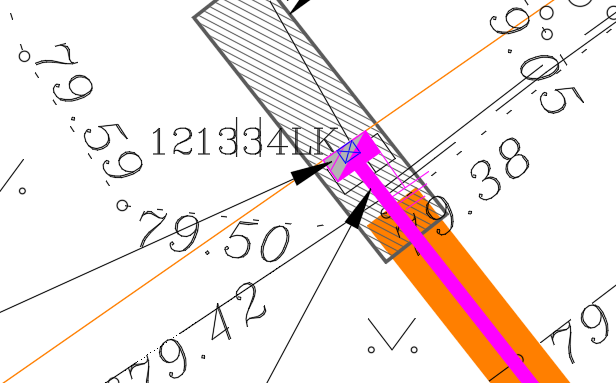

Projekteeritud liitumiskilp LK121334 paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075 ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendada tarbija kaabel.

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

A 3

4 20

x 2

97 m

m

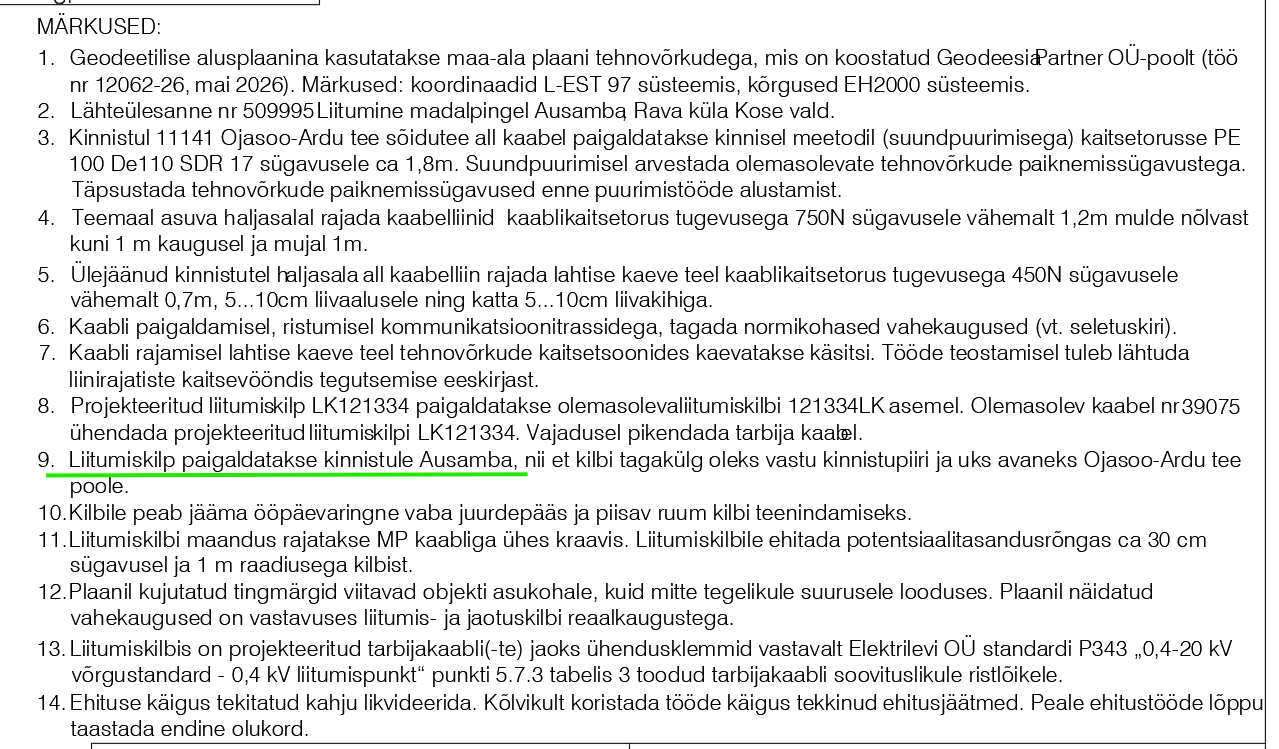

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia Partner OÜ-poolt (töö nr

12062-26, mai 2026). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 2. Lähteülesanne nr 509995 Liitumine madalpingel Ausamba, Rava küla Kose vald. 3. Kinnistul 11141 Ojasoo-Ardu tee sõidutee all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorusse PE 100

De110 SDR 17 sügavusele ca 1,8m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

4. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m.

5. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 8. Projekteeritud liitumiskilp LK121334 paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075

ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendada tarbija kaabel. 9. Liitumiskilp paigaldatakse kinnistule Ausamba, nii et kilbi uks avaneks Ojasoo-Ardu tee poole. 10.Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 11.Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30 cm sügavusel

ja 1 m raadiusega kilbist. 12.Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud vahekaugused

on vastavuses liitumis- ja jaotuskilbi reaalkaugustega. 13.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343 „0,4-20 kV

võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 14.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord. 15. Sisse- ja väljaviigukohtade kaevetöödel tuleb tellida arheoloogilise uuringu läbiviimine.

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/1PL256026_TP_EL-4-01_EV-1-Asend.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

EV-1

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

- Muinsuskaitseala Kalmistu "Kääbastemägi", reg nr 18564

1W 1

1W 1

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92, Kf≥0.5 m/ööp)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm LIIV (Kt=0.98, Kf≥0.5 m/ööp) (märkus 3)

/ / / \ \ \ / / / \

\ \

0,5 0,5

0,40, 1

1

Projekteeritud kaabel

Hoiatuslint

LÕIGE 1-1 M 1:50 Haljasala ristlõige

2,2

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

A 3

4 20

x 2

97 m

m

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

KATETE TAASTAMISE PLAAN, RISTLÕIGE

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/1PL256026_TP_EL-4-02_TL-5-Taastamine.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

TL-5

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

MÄRKUSED: 1. Ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). Tehnovõrkude

kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

2. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

4. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

5. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir ühtlustada, vertikaalplaneering täpsustatakse kohapeal. Jälgida olemasoleva katte piki- ja põikkaldeid.

6. Taastatavad katted viia sujuvalt kokku olemasolevaga. 7. Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 8. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada. 9. Kui kaevetööde käigus selgub, et olemasolev konstruktsioon erineb projekteeritust, taastada olemasoleva

konstruktsiooni järgi.

- Kaeviku tsoon

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 51m²

- Muinsuskaitseala Kalmistu "Kääbastemägi", reg nr 18564

80.00

79.00

78.00

77.00

76.00

75.00

81.00

74.00

S uu

nd pu

ur im

is e

al gp

un kt

S uu

nd pu

ur im

is e

lõ pp

-p un

kt

Toru sissepanek

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

1, 52, 1

1,6

1, 7

R 110

Vana-Vallamaja 11141

Ojasoo-Ardu tee Ausamba

11141 Ojasoo-Ardu tee

FO R

M A

A T

A 3

4 20

x 2

97 m

m

MÄRKUSED: 1. Kõrgused EH2000 süsteemis. 2. Kinnisel meetodil projekteeritud torude läbimõõdud, arv ja puurimise viisid võivad muuta ehituse käigus. Uut

lahendust tuleb eraldi kooskõlastada.

Kaabel kaablikaitsetorus D160 paigaldatakse kinnisel meetodil; Ltoru=14 m

1, 8

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

RISTMEVÄLJA JOONIS

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/1PL256026_TP_EL-6-01_AS-4-Ristmevalja.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:100TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

AS-4

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

1W 1

1W 1

Projekteeritud 0,4 kV maakaabelliin

Kasutusõiguse ala (0,4 kV maakaabelliin)

XW1

LISA

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

Jrk nr

IKÕ ala Pos nr (plaanil)

Pos 11.

Kinnistu registriosa number

9773350

Katastriüksuse tunnus, nimi ja sihtotstarve

36302:002:0245 11141 Ojasoo-Ardu tee Transpordimaa

Ala pindala ruutmetrites m²

33 m²

Koostas: Anastasia Soboleva OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5647 2977

FO R

M A

A T

A 4

2 97

x 2

10 m

m

Projekteeritava tehnovõrgu pikkus 16 m

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/126. Koormatava ala plaanid.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

-

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

Projekteeritud liitumiskilp Projekteeritud kilbi reaalsuurus ja täpne asukoht Projekteeritud maanduspaigaldis

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

E-post: [email protected] www.pluvo.ee

Tallinn, 05.2026

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD,

HARJUMAA

ELEKTRITÖÖPROJEKT

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL25-60-26

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Anastasia Soboleva Kvalifikatsioon: A pädevus

Projekteerija: Anastasia Soboleva

Muinsuskaitseala nimetus: Kalmistu „Kääbastemägi“ Kultuurimälestiste riiklikku registri number: 18564

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

2 (12)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 4

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 5

4. KAITSEVÖÖND ........................................................................................................... 6

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

6. EHITUSJÄÄTMED ....................................................................................................... 6

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

8. KÄIDUJUHEND ........................................................................................................... 6

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 7

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

8 Elektrikaablite asendiplaan EV-1 PL256026_TP_EL-4-01_EV-1- Asend

9 Katete taastamise plaan, ristlõige TL-5 PL256026_TP_EL-4-02_TL-5- Taastamine

10 Ristmevälja joonis AS-4 PL256026_TP_EL-6-01_AS-4- Ristmevalja

11 Elektrivarustuse skeem EV-2 PL256026_TP_EL-7-01_EV-2- skeem

12 Spetsifikatsioon PL256026_TP_EL-8-01_Spets Lisa 1 Kooskõlastuste koondtabel PL256026_TP_EL-2-01_KK-tabel Lisa 2 Kooskõlastused PL256026_TP_EL-2-02…

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

3 (12)

A S U K O H A S K E E M

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

4 (12)

S E L E T U S K I R I ÜLDIST Käesolevas tööprojektis PL25-60-26 on lahendatud Harju maakonnas, Kose vallas, Rava külas, Ausamba kinnistu elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC5190. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardile EVS 843 „Linnatänavad“; 4. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 5. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 6. Standardile EVS 932 „Ehitusprojekt”; 7. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 8. Eesti Energia võrgustandardile EE 10421629-JV; 9. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist. 1. ELEKTRIVARUSTUS Ausamba kinnistu elektrivarustuseks on projekteeritud liitumiskilp peakaitsmega 3x25A kinnistu piirile. Projekteeritud liitumiskilp LK121334 Vana-Vallamaja kinnistu juures paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075 ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendatakse tarbija kaabel.

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

5 (12)

Liitumiskilpi LK121334 on projekteeritud hargnemisklemmid Ausamba kinnistu kilbi 0,4kV toite maakaabli ühendamiseks. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Kinnistul 11141 Ojasoo-Ardu tee sõidutee all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorusse PE 100 De160 SDR 17 sügavusele ca 1,8m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Tehnovõrkude kaitsevööndis kaevatakse käsitsi. Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2 KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3 Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3 Drenaaži- ja sadeveekanalisatsioon 1,0 0,3 Gaasitoru 1,0 0,3 Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

6 (12)

nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. 6. EHITUSJÄÄTMED Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja. 7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

AUSAMBA KINNISTU ELEKTRIVARUSTUS 11141 OJASOO-ARDU TEE, AUSAMBA, VANA-VALLAMAJA, RAVA KÜLA, KOSE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-60-26, 05.2026

7 (12)

 liini trassile, seadmete seisukorrale ja kaablite kinnitusele,  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 19.05.2026.a. Koostas: Anastasia Soboleva

19.05.2026.a. Kontrollis: Anastasia Soboleva

1W 1

1W 1

Suundpuurimise algpunkt

Puurimise stardikaevik 1,5 x 1,5 m

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Puurimise lõpukaevik 6,1x1,5m toru sissepaneku jaoks

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De110 SDR 17, Ltoru=14m (vt. ristmevälja joonis AS-4)

Projekteeritud MP maakaabelliin MPL445694 AXPK 4G120, Ltrass/kaabel=18/23m, PVC kaitsetorus D110 750N Ltrass/toru=4/6m

Projekteeritud liitumiskilp LK239609 peakaitsmega 3x25A (Ausamba)

Projekteeritud liitumiskilp LK121334 paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075 ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendada tarbija kaabel.

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

A 3

4 20

x 2

97 m

m

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia Partner OÜ-poolt (töö nr

12062-26, mai 2026). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 2. Lähteülesanne nr 509995 Liitumine madalpingel Ausamba, Rava küla Kose vald. 3. Kinnistul 11141 Ojasoo-Ardu tee sõidutee all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorusse PE 100

De110 SDR 17 sügavusele ca 1,8m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

4. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m.

5. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 8. Projekteeritud liitumiskilp LK121334 paigaldatakse olemasoleva liitumiskilbi 121334LK asemel. Olemasolev kaabel nr 39075

ühendada projekteeritud liitumiskilpi LK121334. Vajadusel pikendada tarbija kaabel. 9. Liitumiskilp paigaldatakse kinnistule Ausamba, nii et kilbi uks avaneks Ojasoo-Ardu tee poole. 10.Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 11.Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30 cm sügavusel

ja 1 m raadiusega kilbist. 12.Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud vahekaugused

on vastavuses liitumis- ja jaotuskilbi reaalkaugustega. 13.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343 „0,4-20 kV

võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 14.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord. 15. Sisse- ja väljaviigukohtade kaevetöödel tuleb tellida arheoloogilise uuringu läbiviimine.

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/1PL256026_TP_EL-4-01_EV-1-Asend.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

EV-1

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

- Muinsuskaitseala Kalmistu "Kääbastemägi", reg nr 18564

1W 1

1W 1

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92, Kf≥0.5 m/ööp)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm LIIV (Kt=0.98, Kf≥0.5 m/ööp) (märkus 3)

/ / / \ \ \ / / / \

\ \

0,5 0,5

0,40, 1

1

Projekteeritud kaabel

Hoiatuslint

LÕIGE 1-1 M 1:50 Haljasala ristlõige

2,2

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

A 3

4 20

x 2

97 m

m

Ausamba kinnistu elektrivarustus Töö nimetus: Objekti aadress:

Vana-Vallamaja, Rava küla, Kose vald, Harjumaa

KATETE TAASTAMISE PLAAN, RISTLÕIGE

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

11141 Ojasoo-Ardu tee, Ausamba,

Leht:

1/1PL256026_TP_EL-4-02_TL-5-Taastamine.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

19.05.26

19.05.26

Versioon:

- Joon. nr:

TL-5

TEL003705

PL25-60-26

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

 e­mail :  [email protected] www.pluvo.ee

MÄRKUSED: 1. Ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). Tehnovõrkude

kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

2. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või
