TELLIJA: Elektrilevi OÜ EHITUSPROJEKT EPP-944328 IP9116

Kilingi-Nõmme - Asuja fiidri rekonstrueerimine I etapp (1-54)

Kilingi-Nõmme linn, Marana ja Lodja külad Saarde vald

Pärnu maakond

Projekteerija: Kaupo Maaten

Nr IP9116-E1

Viljandi juuni 2026

LEONHARD WEISS OÜ

Tööprojekt Nr. IP9116-E1

Kilingi-Nõmme - Asuja fiidri rekonstrueerimine I etapp (1-54) Kilingi-Nõmme linn, Marana ja Lodja külad Saarde vald Pärnu maakond

06.2026 Lk 2/12

Projekti koostamisel osalesid:

Projekteerija Kaupo Maaten Tel. 512 7053

Kutsetunnistus nr 215769

Maateenus Kaido Kivisild Tel. 5105657

Kontrollija Aap Erik Tel. 5309 0199 Pädevustunnistus EL-140-25

LEONHARD WEISS OÜ

Tööprojekt Nr. IP9116-E1

Kilingi-Nõmme - Asuja fiidri rekonstrueerimine I etapp (1-54) Kilingi-Nõmme linn, Marana ja Lodja külad Saarde vald Pärnu maakond

06.2026 Lk 3/12

Sisukord

1. Asukoht ................................................................................................................................ 4 2. Seletuskiri ............................................................................................................................. 4

2.1. Üldosa ............................................................................................................................... 4 2.2. Tehniline lahendus ............................................................................................................ 5

2.2.1. KP õhuliin .......................................................................................................................... 5 2.2.2. KP maakaabelliinid ............................................................................................................ 7 2.2.3. Maandamine ja maanduspaigaldised ................................................................................ 7 2.2.4. Tähistused ........................................................................................................................ 7 2.2.5. Demontaaž ........................................................................................................................ 7 3. Maastiku ja teede taastamine ............................................................................................... 8 4. Ehitustööde dokumenteerimine ja järelevalve ....................................................................... 8 5. Käidujuhend .......................................................................................................................... 9 6. Spetsifikatsioon..................................................................................................................... 9

7. Tööde mahud ....................................................................................................................... 9 Lisa 1. Lähteülesanne ..................................................................................................... 10 Lisa 2. Kooskõlastused ................................................................................................... 11 JOONISED ...................................................................................................................... 12 Joonis IP9116-E1-1. Asendiplaanid ................................................................................. 12 Joonis IP9116-E1-2. Skeemid ......................................................................................... 12 Joonis IP9116-E1-3. Seadmete paigutused .................................................................... 12 Joonis IP9116-E1-4. Ristmeväljad ................................................................................... 12

LEONHARD WEISS OÜ

Tööprojekt Nr. IP9116-E1

Kilingi-Nõmme - Asuja fiidri rekonstrueerimine I etapp (1-54) Kilingi-Nõmme linn, Marana ja Lodja külad Saarde vald Pärnu maakond

06.2026 Lk 4/12

1. Asukoht

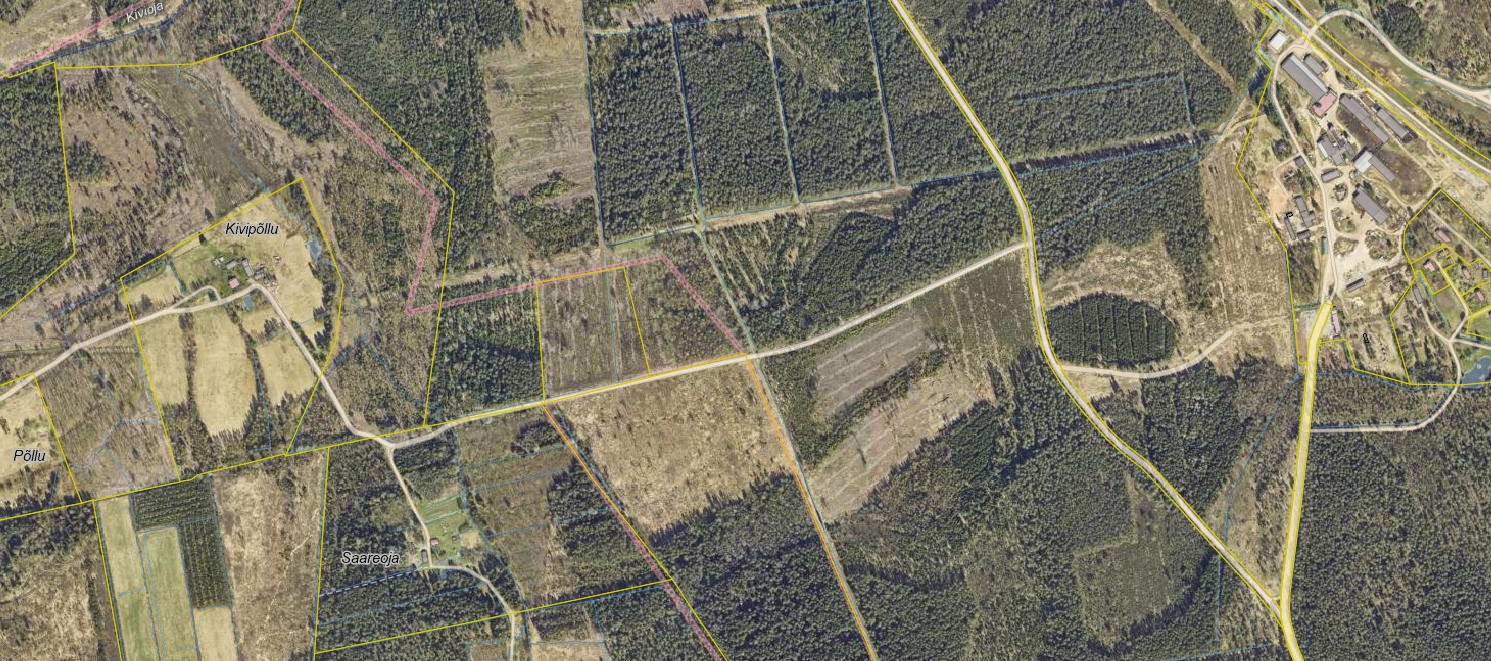

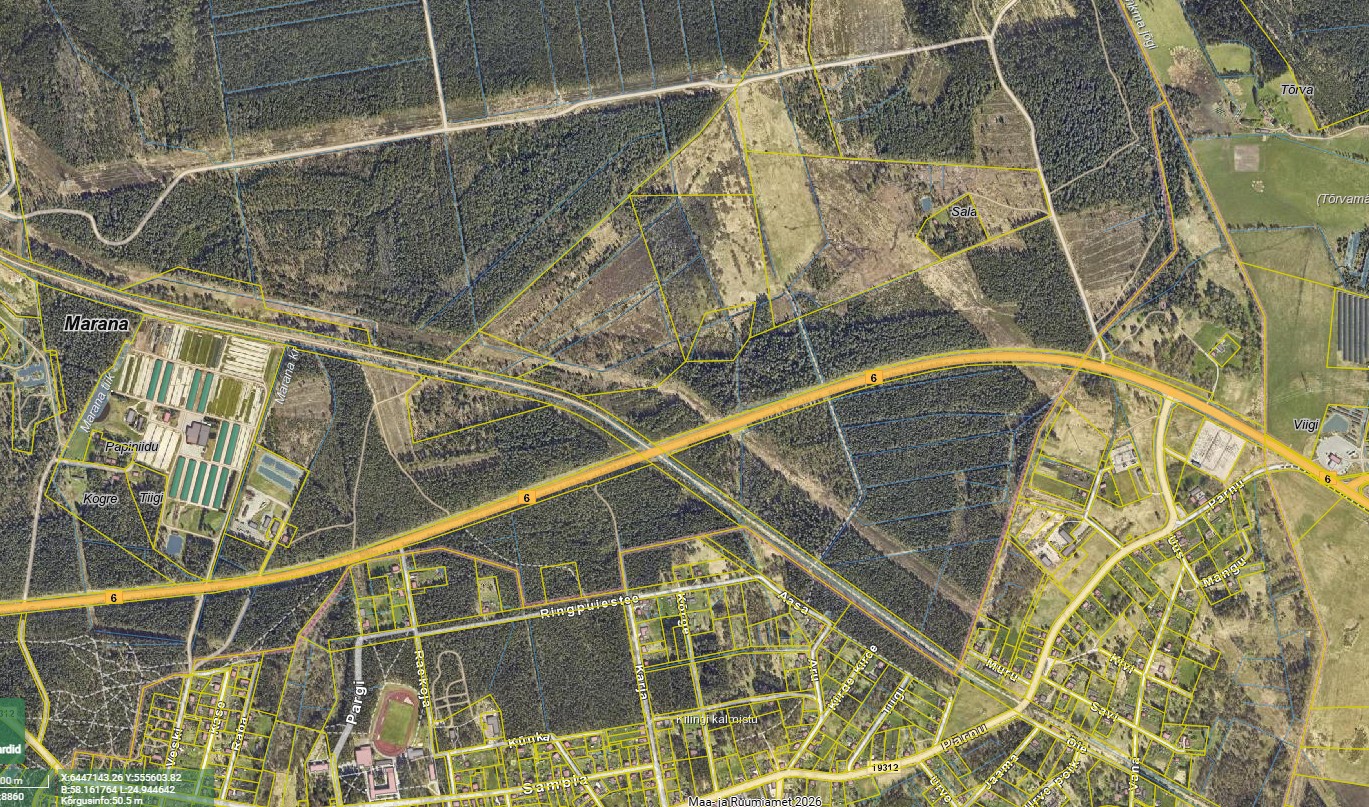

Joonis 1.1. Rekonstrueeritav KP õhuliin.

2. Seletuskiri

2.1. Üldosa Käesoleva projektiga on lahendatud Pärnu maakonnas Saarde vallas Kilingi-Nõmme - Asuja fiidri (1–54) rekonstrueerimiseks tehtavad tööd. Toitealajaam Kilingi-Nõmme 110/35/15, fiider Kilingi- Nõmme - Asuja. Kaablitrasside projekteeritud (trassi)pikkused selguvad töömahtude tabelist ja asendiplaanilt, arvutuslikud pikkused (koos varuga) on esitatud asendiplaani joonistel, elektriskeemidel ja spetsifikatsioonis. Projekteerimistöö aluseks on OÜ Elektrilevi lähteülesanne (lisa 1). Projekti koostamisel on aluseks võetud OÜ Elektrilevi „Nõuded elektrivarustuse projektidele“, „Ehitusseadustik“, „Seadme ohutuse seadus” ning õigusaktid ja standardid:

o EVS-EN 61140:2016 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele; o EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; o EVS-HD 60364-4-42:2021 Ehitiste elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; o EVS-HD 60364-4-43:2023 Ehitiste elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse; o EVS-HD 60364-4-443:2016 Ehitiste elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. o EVS-HD 60364-5-54:2022 Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete

valik ja paigaldamine. Maandamine, kaitsejuhid ja kaitse-potentsiaaliühtlustusjuhid; o EVS-EN 50110-1:2023 Elektripaigaldiste käit; o EVS-EN 50522:2022 “Tugevvoolupaigaldised nimivahelduvpingega üle 1kV”. o EVS-EN 50341-1:2013 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded.“

LEONHARD WEISS OÜ

Tööprojekt Nr. IP9116-E1

Kilingi-Nõmme - Asuja fiidri rekonstrueerimine I etapp (1-54) Kilingi-Nõmme linn, Marana ja Lodja külad Saarde vald Pärnu maakond

06.2026 Lk 5/12

o EVS-EN 50341-20:2023 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 2-20: Eesti siseriiklikud erinõuded.“

o P339 „0,4 – 20 kV võrgustandard – 20 kV õhuliinid“ o J3301 20 kV õhuliinide täpsustavad nõuded projekteerimiseks

Mastide tugevusarvutuste algandmetena on kasutatud juhendis J3301 esitatud väärtuseid. Seitse päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega. Tööd teostatakse Elektrilevi OÜ Kilingi-Nõmme piirkonna varahalduriga kooskõlastatult, teavitatakse varahaldurit, projektijuhti ja kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normatiividele ja seadustele ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest. Järgida häid töötegemise tavasid. Alusplaanina on kasutatud Kirjanurk OÜ poolt tehtud mõõdistust nr 14532G (jaanuar 2026 a.).

NB! Tööd toimuvad järgmiste riigimaanteede kinnistutel ja kaitsevööndites: 6 Valga-Uulu tee maas km 95,99 ja kaitsevööndis km 95,97-96,01.

2.2. Tehniline lahendus Asendada Kilingi-Nõmme - Asuja keskpinge õhuliini olemasolevad paljasjuhtmed kaetud juhtmetega BLL-99 lõigus mast 1 kuni 54.

2.2.1. KP õhuliin Olemasoleval Kilingi-Nõmme - Asuja fiidri õhuliinil asendada olemasolevad 3xAS-50 paljasjuhtmed kaetud juhtmetega BLL-99 vahemikus mastist 1 kuni mastini 32 pikkusega 3043 m ja mastist 33 mastini 54 pikkusega 1917 m. Olemasolevad tugedega raudbetoon nurgamastid asendada uute puidust tugedega mastidega. Asendatud mastile 18 paigaldada tagasi Ülesõidu mastalajaama seadmed. Olemasolevad defektsed r/b mastid asendada uute puidust mastidega vastavalt asendiplaanile.

Keskpinge õhuliini rekonstrueerimine teostada vastavalt joonistel IP9116-E1-1 näidatud viisil. Terve rekonstrueeritava liini ulatuses kasutada liinijuhtmete rõhtpaigutust, et tagada liini parem töökindlus ja vastupanuvõime. Juhtmete paigaldamisel lähtuda Elektrilevi OÜ normdokumendis P339 toodud juhtmete paigalduse tabelist (Tabel L1.6) ja järgida sealseid väärtusi. Mastide minimaalne paigaldussügavus pinnasesse on 2 meetrit. Kui asendiplaani joonisel on esitatud muu väärtus, lähtuda asendiplaani joonisel ette antust. Tõmmitsa ankruteks kasutada 430 mm läbimõõduga ankruplaate. Vajaduse korral asendada tõmmitsa ankru kohal olev väiksema sitkusega pinnas kividerohke kruusapinnasega, et tagada tõmmitsate parem püsivus. Ehituse käigus selgitada välja vajadus asendatavatele kandemastidele riiglite paigaldamiseks. Keskpinge õhuliini mastitabelis on välja toodud mastid, mille püsivuse saavutamiseks tuleb eeldatavalt kasutada riigleid. Ristumisel tehnorajatistega tagada nõutavad vahekaugused. Tagada minimaalne nõutud gabariit maapinnast. Kõik isolaatorid tuleb asendada uutega, pingetasemega vähemalt 20 kV, eelistada tuleb vene tüüpi isolaatorite analooge! Avamaastikul ja kõrgendikel paigaldada igasse kolmandasse masti sädemikud, kõrgendiku tipus igasse masti. Ristumisel muu pingeklassi õhuliiniga paigaldada sädemikud ristumisvisangu mastidele. Sädemike sädevahemikud reguleerida 20 kV nimipingele ettenähtud pikkusele 150 mm! NB! Kui ehituse käigus selgub, et pinnas ei ole piisavalt sitke masti kandmiseks, kontakteeruda projekti kuraatoriga ja läbirääkida riigli paigaldamise vajadus! Joonisel ja
