Harju maakond, Ohtu küla, Lääne-Harju vald, Sarapiku, Sarapikumetsa ja Pähklimetsa kinnistute elektriliitumine

E-kiri.eml

Tere.

Lahendus on muudetud.

Projekteerija kommentaar: Kas saaks puurimise stardi-, vahe- ja lõpukohad jätta nii nagu saadetud lahenduses on? Asi on selles, et Salu kinnistu omanik on projekti vastu ja et võimalikult vältida tööd tema kinnistu,l üritame kaevetöödel mitte väljuda olemasolevate kaablite kaitsevööndist.

Ka antud teelõigul on mets teeäärele liiga lähedal. Lääne-Harju vald väljastas projekteerimistingimused, milliste järgi tuleb meil võimalikult ette näha kõrghaljastuse säilitamist. Seoses selle tingimusega, pole võimalik kaevikuid nihutada 3m tee äärest.

Kuna me lisasime teise puurimise, saime selles lahenduses võimalikult vähendada kaevike teemaal.

Palume Teid kinnitada muudetud lahendust.

Lugupidamisega

Irina Gering

Kliendihalduse spetsialist

mob +372 5919 7247 | e-mail: [email protected]

OÜ Pluvo Eesti | Värvi tn 4, 10621 Tallinn | www.pluvo.ee

From: Ruth Koppel <[email protected]>
Sent: neljapäev, 25. juuni 2026 9:59
To: Irina Gering <[email protected]>
Subject: FW: 25-55-21. Sarapiku, Sarapikumetsa ja Pähklimetsa liitumine

Tere!

Lõpetan menetluse kuna pole saanud vastavalt märkustele parandatud projekti.

Projekti kooskõlastamiseks saata see uuesti [email protected]

Lugupidamisega

Ruth Koppel
peaspetsialist
planeerimise osakond

tehnovõrkude üksus

+372 5912 7652
www.transpordiamet.ee

From: Ruth Koppel
Sent: Wednesday, June 10, 2026 2:46 PM
To: 'Irina Gering' <[email protected]>
Subject: RE: 25-55-21. Sarapiku, Sarapikumetsa ja Pähklimetsa liitumine

Tere!

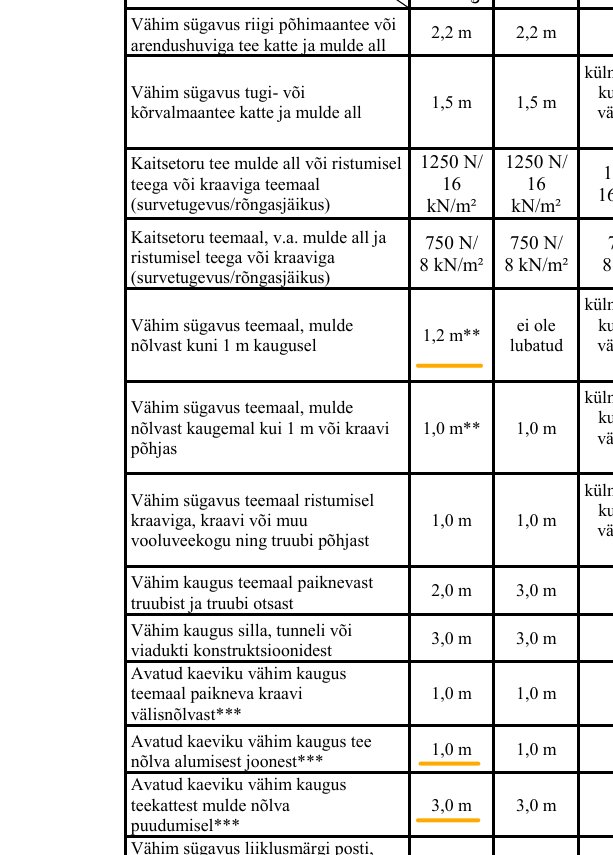

Projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale paigaldamise kavandamisel

Viige lahtisel kaevel kaabel võimalikult katastripiiri lähedale
Kinnise kaeve stardi ja lõpukaevik kavandada vastavalt juhendile
Vt üle Märkused
Seletuskirja: Riigitee teemaal on tehnovõrkude ehitamisel kooskõlastatud projektist kõrvalekaldumised (tehnoloogia, asukoht, sügavus jne ) keelatud.

Parandatud projekt saata kooskõlastamiseks [email protected]

Lugupidamisega

Ruth Koppel
peaspetsialist
planeerimise osakond

tehnovõrkude üksus

+372 5912 7652
www.transpordiamet.ee

From: Irina Gering <[email protected]>
Sent: Friday, May 29, 2026 4:36 PM
To: [email protected]
Subject: 25-55-21. Sarapiku, Sarapikumetsa ja Pähklimetsa liitumine

Tere.

OÜ Pluvo Eesti tegeleb Sarapiku , Sarapikumetsa ja Pähklimetsa kinnistute elektrivarustuse projekteerimisega Elektrilevi OÜ tellimusel.

Kuna 11171 Kulna-Vasalemma teele on projekteeritud kuni 1kV maakaabelliin, siis palume Transpordiameti poolt kooskõlastust projektlahendusele.

Lugupidamisega

Irina Gering

Kliendihalduse spetsialist

mob +372 5919 7247 | e-mail: [email protected]

OÜ Pluvo Eesti | Värvi tn 4, 10621 Tallinn | www.pluvo.ee

Transpordiamet kk-uus.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

ANASTASIA SOBOLEVA PNOEE-49612060814 2026-06-30 06:54:58

21. Koormatava ala plaanid - TRAM.pdf

1W1 1W1

1W1

Jrk nr

IKÕ ala Pos nr (plaanil)

Pos 11.

Kinnistu registriosa number

9234150

Katastriüksuse tunnus, nimi ja sihtotstarve

29501:011:0104 11171 Kulna- Vasalemma tee

Ala pindala ruutmetrites m²

724 m²

Transpordimaa

Projekteeritud 0,4 kV maakaabelliin

Kasutusõiguse ala

XW1

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

Projekteeritava tehnovõrgu pikkus 362 m

(0,4 kV maakaabelliin)

FO R

M A

A T

A 3

4 20

x 2

97 m

m Pähklimetsa kinnistute elektrivarustus

Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

1/221. Koormatava ala plaanid.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

-

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

LISA

Koostas: Anastasia Soboleva OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5647 2977

1W1

1W 1

Koostas: Anastasia Soboleva OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5647 2977

FO R

M A

A T

A 3

4 20

x 2

97 m

m Pähklimetsa kinnistute elektrivarustus

Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

2/221. Koormatava ala plaanid.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

-

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

Projekteeritud 0,4 kV maakaabelliin

Kasutusõiguse ala

XW1

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

Projekteeritava tehnovõrgu pikkus 362 m

(0,4 kV maakaabelliin)

Jrk nr

IKÕ ala Pos nr (plaanil)

Pos 11.

Kinnistu registriosa number

9234150

Katastriüksuse tunnus, nimi ja sihtotstarve

29501:011:0104 11171 Kulna- Vasalemma tee

Ala pindala ruutmetrites m²

724 m²

Transpordimaa

LISA

21. Koormatava ala plaanid.dwg

PL255521_TP_EL-3-01_Tiitel+seletus+asukoht.pdf

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS

E-post: [email protected] www.pluvo.ee

Tallinn, 05.2025

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA- VASALEMMA TEE, OHTU KÜLA, LÄÄNE-HARJU VALD, HARJUMAA

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL25-55-21

ELEKTRITÖÖPROJEKT

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Anastasia Soboleva Kvalifikatsioon: A pädevus

Projekteerija: Anastasia Soboleva

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

2 (14)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 4

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 6

4. KAITSEVÖÖND ........................................................................................................... 6

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

6. EHITUSJÄÄTMED ....................................................................................................... 6

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

8. KÄIDUJUHEND ........................................................................................................... 7

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 7

JOONISED JA LISAD

Lehe nr Nimetus Joonise nr

Faili nimi

8 Elektrikaablite asendiplaan

EV-1-1 PL255521_TP_EL-4-01_EV-1- Asend 9 EV-1-2

10 Katete taastamise plaan, ristlõiked

TL-5-1 PL255521_TP_EL-4-02_TL-5- Taastamine 11 TL-5-2

12 Ristmevälja joonis AS-4 PL255521_TP_EL-6-01_AS-4- Ristmevalja

13 Elektrivarustuse skeem EV-2 PL255521_TP_EL-7-01_EV-2- skeem

14 Spetsifikatsioon PL255521_TP_EL-8-01_Spets Lisa 1 Projekteerimistingimused PL255521_TP_EL-1-01_PT Lisa 2 Kooskõlastuste koondtabel PL255521_TP_EL-2-01_KK-tabel Lisa 3 Kooskõlastused PL255521_TP_EL-2-02…

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

3 (14)

A S U K O H A S K E E M

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

4 (14)

S E L E T U S K I R I ÜLDIST Käesolevas tööprojektis PL25-55-21 on lahendatud Harju maakonnas, Lääne-Harju vallas, Ohtu külas, Sarapiku, Sarapikumetsa, Pähklimetsa kinnistute elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC4984. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardile EVS 843 „Linnatänavad“; 4. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 5. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 6. Standardile EVS 932 „Ehitusprojekt”; 7. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 8. Eesti Energia võrgustandardile EE 10421629-JV; 9. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist. 1. ELEKTRIVARUSTUS Kinnistute elektrivarustuseks on projekteeritud liitumiskilpid peakaitsmega 3x16A kinnistutel. Sarapikumetsa kinnistu liitumiskilp saab toidet olemasolevast õhuliinist. Selleks ühendatakse projekteeritud liitumiskilp õhuliiniga, mis asub õhuliini postil nr 11.

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

5 (14)

Pähklimetsa kinnistu liitumiskilp saab toidet olemasolevast õhuliinist. Selleks ühendatakse projekteeritud maakaabelliin õhuliiniga, mis asub õhuliini postil nr 12. Sarapikumetsa kinnistu liitumiskilp saab toidet olemasolevast õhuliinist. Selleks ühendatakse projekteeritud maakaabelliin õhuliiniga, mis asub õhuliini postil nr 49. Projekteeritud maakaabelliini kaitseks paigaldatakse mastile mastikaitselüliti sulavkaitsmetega 3x80A. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Kinnistul 11171 Kulna-Vasalemma tee mulde all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorusse PE 100 De160 SDR 14. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Kinnistul 11171 Kulna-Vasalemma tee teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Tehnovõrkude kaitsevööndis kaevatakse käsitsi. Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus

rööpkulgemisel, m Püstvahekaugus

ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2 KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3 Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3 Drenaaži- ja sadeveekanalisatsioon 1,0 0,3 Gaasitoru 1,0 0,3 Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga.

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

6 (14)

Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Riigitee maa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. 6. EHITUSJÄÄTMED Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja. 7. EHITUSTÖÖDE DOKUMENTEERIMINE

SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA KINNISTUTE ELEKTRIVARUSTUS SARAPIKU, SARAPIKUMETSA, PÄHKLIMETSA, SALU, ARU, 11171 KULNA-VASALEMMA TEE, OHTU KÜLA,

LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL25-55-21, 05.2026

7 (14)

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 liini trassile, seadmete seisukorrale ja kaablite kinnitusele,  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 15.05.2025.a. Koostas: Anastasia Soboleva

15.05.2025.a. Kontrollis: Anastasia Soboleva

PL255521_TP_EL-4-01_EV-1-Asend.dwg

PL255521_TP_EL-4-01_EV-1-Asend.pdf

Projekteeritud liitumiskilp LK240514 peakaitsmega 3x16A (Sarapikumetsa)

Projekteeritud liitumiskilp LK240513 peakaitsmega 3x16A (Pähklimetsa)

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Projekteeritud MP maakaabelliin MPL447494 AXPK 4G120, Ltrass/kaabel=36/52m, PVC kaitsetorus D110 450N Ltrass/toru=36/38m

Olemasolev MP õhuliini mast nr 12

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Olemasolev MP õhuliini mast nr 11

1W1 1W1

1W1

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev MP õhuliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia 24 OÜ-poolt (töö nr 11984-26,

aprill 2026). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 2. Lähteülesanne nr 510843 Sarapiku, Sarapikumetsa, Pähklimetsa, Ohtu küla, Lääne-Harju vald, Harju maakond liitumine. 3. Haljasalal kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele

ning katta 5...10cm liivakihiga 4. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 5. Sarapikumetsa kinnistule paigaldatakse liitumiskilp, nii et kilp on olemasoleva õhuliini masti küljel. 6. Pähklimetsa kinnistule paigaldatakse liitumiskilp, nii et kilbi tagakülg oleks vastu kinnistu piiri ja uks avaneks Pähklimetsa kinnistu

poole. 7. Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 8. Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1

m raadiusega kilbist. 9. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud vahekaugused on

vastavuses liitumis- ja jaotuskilbi reaalkaugustega. 10.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343 „0,4-20 kV

võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 11.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada

endine olukord.

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

ELEKTRIKAABLITE ASENDIPLAAN (1/2)

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

8/14PL255521_TP_EL-4-01_EV-1-Asend.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

EV-1-1

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

FO R

M A

A T

A 3

4 20

x 2

97 m

m

1W1 1W1

1W1

1W 1

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Projekteeritud liitumiskilp LK240512 peakaitsmega 3x16A (Sarapiku)

Suundpuurimise algpunkt

Puurimise vahekaevik 4,9 x 1,5 m

Puurimise lõpukaevik 4,5x1,5m torude sissepaneku jaoks

Olemasolev MP õhuliini mast nr 49

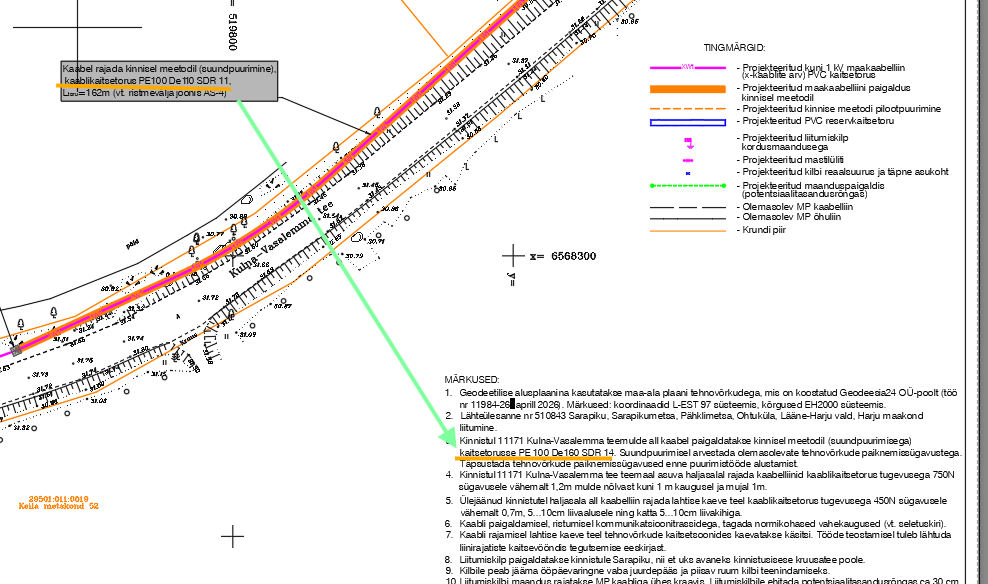

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De160 SDR 11, Ltoru=162m (vt. ristmevälja joonis AS-4-1)

Projekteeritud MP maakaabelliin MPL447493 AXPK 4G120, Ltrass/kaabel=384/417m, PVC kaitsetorus D110 750N Ltrass/toru=12/12m ja 450N Ltrass/toru=22/24m

Projekteeritud masti kaitselüliti nr LP21809 sularitega 3x80A

Suundpuurimise algpunkt

Puurimise stardikaevik 1,5 x 1,5 m

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De160 SDR 11, Ltoru=188m (vt. ristmevälja joonis AS-4-2)

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev MP õhuliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

- 80

0 x

42 0

m m

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia 24 OÜ-poolt (töö

nr 11984-26, aprill 2026). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 2. Lähteülesanne nr 510843 Sarapiku, Sarapikumetsa, Pähklimetsa, Ohtu küla, Lääne-Harju vald, Harju maakond

liitumine. 3. Kinnistul 11171 Kulna-Vasalemma tee mulde all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega)

kaitsetorusse PE 100 De160 SDR 11. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

4. Kinnistul 11171 Kulna-Vasalemma tee teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m.

5. Ülejäänud kinnistutel haljasala all kaabelliin rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda

liinirajatiste kaitsevööndis tegutsemise eeskirjast. 8. Liitumiskilp paigaldatakse kinnistule Sarapiku, nii et uks avaneks kinnistusisese kruusatee poole. 9. Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 10.Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30 cm

sügavusel ja 1 m raadiusega kilbist. 11.Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud

vahekaugused on vastavuses liitumis- ja jaotuskilbi reaalkaugustega. 12.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343 „0,4-20

kV võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 13.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde

lõppu taastada endine olukord.

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

ELEKTRIKAABLITE ASENDIPLAAN (2/2)

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

9/14PL255521_TP_EL-4-01_EV-1-Asend.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

EV-1-2

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

- Projekteeritud mastilüliti

PL255521_TP_EL-4-02_TL-5-Taastamine.pdf

1W1 1W1

1W1

1

/ / / \ \ \ / / / \

\ \

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 3)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

0, 7

0, 1

0,4

LIIV (Kt=0.92, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 1-1 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev MP õhuliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

KATETE TAASTAMISE PLAAN, RISTLÕIKED (1/2)

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

10/14PL255521_TP_EL-4-02_TL-5-Taastamine.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

TL-5-1

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

FO R

M A

A T

A 3

4 20

x 2

97 m

m

- Kaeviku tsoon

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 82m²

MÄRKUSED: 1. Ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). Tehnovõrkude

kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 2. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

4. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

5. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir ühtlustada, vertikaalplaneering täpsustatakse kohapeal. Jälgida olemasoleva katte piki- ja põikkaldeid.

6. Taastatavad katted viia sujuvalt kokku olemasolevaga. 7. Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 8. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada. 9. Kui kaevetööde käigus selgub, et olemasolev konstruktsioon erineb projekteeritust, taastada olemasoleva

konstruktsiooni järgi.

1W1

1W1 1W1

1W1

1W1 1W1

1W1

1W 1

1 1

2 2

/ / / \ \ \ / / / \

\ \

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 3)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

0, 7

0, 1

0,4

LIIV (Kt=0.92, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 1-1 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92, Kf≥0.5 m/ööp)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm LIIV (Kt=0.98, Kf≥0.5 m/ööp) (märkus 3)

/ / / \ \ \ / / / \

\ \

0,5 0,5

0,40, 1

1

Projekteeritud kaabel

Hoiatuslint

LÕIGE 2-2 M 1:50 Haljasala ristlõige

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev MP kaabelliin - Olemasolev MP õhuliin

(x-kaablite arv) PVC kaitsetorus

- Krundi piir

- Projekteeritud maanduspaigaldis

- Projekteeritud maakaabelliini paigaldus

(potentsiaalitasandusrõngas)

kinnisel meetodil

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kinnise meetodi pilootpuurimine - Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

FO R

M A

A T

- 80

0 x

42 0

m m

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

KATETE TAASTAMISE PLAAN, RISTLÕIKED (2/2)

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

11/14PL255521_TP_EL-4-02_TL-5-Taastamine.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

TL-5-2

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

- Projekteeritud mastilüliti

- Taastatav kruusakate, 4m²

MÄRKUSED: 1. Ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). Tehnovõrkude

kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 2. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

4. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

5. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir ühtlustada, vertikaalplaneering täpsustatakse kohapeal. Jälgida olemasoleva katte piki- ja põikkaldeid.

6. Taastatavad katted viia sujuvalt kokku olemasolevaga. 7. Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 8. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada. 9. Kui kaevetööde käigus selgub, et olemasolev konstruktsioon erineb projekteeritust, taastada olemasoleva

konstruktsiooni järgi.

- Kaeviku tsoon

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 505m²

PL255521_TP_EL-6-01_AS-4-Ristmevalja.pdf

33.00

32.00

31.00

30.00

29.00

28.00

34.00

27.00

Sissesõit HaljasalaHaljasala

1W1 1W1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

S uu

nd pu

ur im

is e

al gp

un kt

S uu

nd pu

ur im

is e

lõ pp

-p un

kt

Torude sissepanek

Kaabel kaablikaitsetorus paigaldatakse suundpuurimisega; Ltoru=164 m

FO R

M A

A T

- 19

00 x

2 97

m m

MÄRKUSED: 1. Kõrgused EH2000 süsteemis. 2. Kinnisel meetodil projekteeritud torude läbimõõdud, arv ja puurimise viisid võivad muuta ehituse käigus. Uut

lahendust tuleb eraldi kooskõlastada.

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

RISTMEVÄLJA JOONIS 1

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

1/2PL255521_TP_EL-6-01_AS-4-Ristmevalja.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:100TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

AS-4-1

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

2, 2

1, 4

1, 5

R 110

R 11 0

33.00

32.00

31.00

30.00

29.00

28.00

34.00

27.00

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

1W1

S uu

nd pu

ur im

is e

lõ pp

-p un

ktS uu

nd pu

ur im

is e

al gp

un kt

Kaabel kaablikaitsetorus paigaldatakse suundpuurimisega; Ltoru=188 m

FO R

M A

A T

- 21

00 x

2 97

m m

1, 4

1, 6

Torude sissepanek

MÄRKUSED: 1. Kõrgused EH2000 süsteemis. 2. Kinnisel meetodil projekteeritud torude läbimõõdud, arv ja puurimise viisid võivad muuta ehituse käigus. Uut

lahendust tuleb eraldi kooskõlastada.

Pähklimetsa kinnistute elektrivarustus Töö nimetus: Objekti aadress:

Salu, Aru, 11171 Kulna-Vasalemma tee, Sarapiku, Sarapikumetsa,

RISTMEVÄLJA JOONIS 2

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Sarapiku, Sarapikumetsa, Pähklimetsa,

Leht:

2/2PL255521_TP_EL-6-01_AS-4-Ristmevalja.dwg

Kontrollis

Koostas A. Soboleva

A. Soboleva

Töö nr: Staadium: Mõõtkava:

1:100TP Faili nimi:

15.05.26

Versioon:

- Joon. nr:

AS-4-2

TEL003705

PL25-55-21

OÜ PLUVO EESTI Värvi tn 4, 10621 Tallinn, Eesti

email : [email protected] www.pluvo.ee

Ohtu küla, Lääne-Harju vald, Harjumaa

R 110R

11 0

Taotlus_kooskolastada_tehnovorgu_ja_-rajatise_projekt_1.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

Irina Gering PNOEE-46211060236 2026-05-29 12:26:23

Taotlus_kooskolastada_tehnovorgu_ja_-rajatise_projekt_1.docx

TAOTLUS

TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS

Kellele

TRANSPORDIAMET

Registrikood
70001490

Juriidiline aadress
Valge 4, 11413 Tallinn

Kellelt
Asutuse või isiku nimi
OÜ Pluvo Eesti

Registri- või isikukood
14926238

Juriidiline aadress
või elukoht
Harju maakond, Tallinn, Kristiine linnaosa, Värvi tn 4, 10621

Kontaktaadress
Harju maakond, Tallinn, Kristiine linnaosa, Värvi tn 4, 10621

Telefon
+372 5919 7247

E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.

Ehitusprojekt
Sarapiku, Sarapikumetsa ja Pähklimetsa
kinnistute elektrivarustus
PL25-55-21

2. Objekti asukoht 11171 Kulna-Vasalemma tee (29501:011:0104)
Maakond, vald, küla: Harju maakond, Ohtu küla, Lääne-Harju vald
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid- XY: ja , sealhulgas:
Ristumised riigiteega nr km ,
Teemaal kulgemine riigitee
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Projekteeritud kuni 1kV elektrimaakaabelliin, 2026 aasta

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Tehnovõrk on vajalik avalikes huvides ja puudub muu tehniliselt ning majanduslikult
otstarbekam võimalus tehnovõrgu arendamiseks.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Maanteeameti osakondadelt

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud Maanteeameti juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja
Ees- ja perekonnanimi
Irina Gering
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri

Digitaalselt allkirjastatud
Taotluse esitamise kuupäev
29.05.2026
