KORRALDUS

15.07.2026 nr DM-136374-7

Väo lubjakivikarjääri keskkonnaloa nr HARM-154 muutmine

1. OTSUS

Arvestades alljärgnevat, võttes aluseks maapõueseaduse § 48, § 59 lõike 1, § 66 lõike 2 punkti 5, haldusmenetluse seaduse § 61 lõike 1, keskkonnaseadustiku üldosa seaduse § 59 lõike 5 punkti 1 ning tuginedes Eesti Geoloogiateenistuse 27.04.2026 kirjale nr 13-1/26-668, otsustab Keskkonnaamet: 1.1. muuta vee erikasutuse, saasteainete paiksest heiteallikast õhku viimise, jäätmete käitlemise ja maavara kaevandamise keskkonnaloale nr HARM-154 kantud maavara ja jäätmete käitlemise andmeid järgmiselt: 1.1.1. märkida loa vormil „Tegevusala andmed“ lahtris kaevandatava varu kogused järgmiselt (seisuga 01.01.2026):

0805 - kõrgemargiline ehituslubjakivi, kaevandatav varu 488,357 tuh m3;

0808 - madalamargiline ehituslubjakivi, kaevandatav varu 1,055 tuh m3. 1.1.2. Eemaldada loaga lubatud tegevusala "Jäätmete tekitamine maavara kaevandamisel või rikastamisel" ja lisada selle asemel "Jäätmete taaskasutamine". 1.1.3. Eemaldada tabelis J2 jäätmeliigilt 01 01 02 - Mittemaaksete maavarade kaevandamisjäätmed "Väljaminek - antakse teistele ettevõtjatele" ja lisada selle asemel "Väljaminek - taaskasutatakse 80 t/a" toimingukoodiga R5t - jäätmete taaskasutamine tagasitäitena. 1.1.4. Lisada tabelisse J3 jäätmekäitlustoimingu R5t - Jäätmete taaskasutamine tagasitäitena korrastamisel kirjeldus. 1.1.5. Viia kooskõlla keskkonnaloa kõrvaltingimus nr 4 tabelis A7 eritingimusega nr 8.10 ja muuta kõrvaltingimust nr 4 vastavalt.

1.2. Viia sisse vastavad muudatused keskkonnaotsuste infosüsteemi KOTKAS. 1.3. Jätta kehtima kõik teised loale määratud andmed ja nõuded.

Maavara kaevandamise keskkonnaluba HARM-154 on kättesaadav keskkonnaotsuste infosüsteemis KOTKAS https://kotkas.envir.ee/.

2. ASJAOLUD

Limestone factories of Estonia OÜ (registrikood 10022037, aadress Peterburi tee 34, Lasnamäe linnaosa, Tallinn, Harju maakond) omab vee erikasutuseks, saasteainete paiksest heiteallikast õhku viimiseks, jäätmete käitlemiseks ja maavara kaevandamiseks antud keskkonnaluba nr HARM-154 (kehtivusaeg 14.01.2019 – 13.01.2039), mis annab õiguse Väo lubjakivikarjääris lubjakivi kaevandamiseks. Väo lubjakivikarjäär asub Harju maakonnas Tallinna linnas Lasnamäe linnaosas katastriüksustel Paneeli tn 1 (katastritunnus: 78401:101:2693), Peterburi tee 94 (katastritunnus: 78403:313:0630), Peterburi tee 94h (katastritunnus: 78403:313:0650), Peterburi tee 94j (katastritunnus: 78403:313:0640), Paneeli tn 9 (katastritunnus: 78401:101:2695), Betooni tn 51 (katastritunnus: 78403:313:0110) ja Peterburi tee 94c (katastritunnus: 78403:313:0001). Limestone factories of Estonia OÜ esitas 22.04.2026 Keskkonnaametile taotluse (registreeritud keskkonnaotsuste infosüsteemis KOTKAS 22.04.2026 numbriga DM-136374-1) Väo lubjakivikarjääri keskkonnaloa nr HARM-154 muutmiseks seoses karjääri piires nõlvade geomeetria piiratud kaevandamistehnoloogia võimalustega. Karjääris kasutatakse kaevandamisel hüdrovasarat ning piirkondades, kus maavõngetele tundlike objektide lähedus seda võimaldab, ka lõhketöid. Mõlemal juhul on kaevandamissügavus ja nõlvade geomeetria piiratud kaevandamistehnoloogia võimalustega. Hüdrovasaraga kaevandamisel ei ole tehnoloogiliselt võimalik saavutada vertikaalseid nõlvu – iga järgneva kihi raimamisel tuleb jätkata 25–30 cm eelmisest seespool, mistõttu kujuneb nõlva kaldeks ca 75°. Selle tulemusena paikneb oluline osa registrijärgsest maavarast nõlvades mäeeraldise piiril, kust täiendav väljamine tähendaks mäeeraldise piiridest väljumist. Lõhketöid saab karjääris rakendada üksnes piisavale kaugusele maavõngetele tundlikest objektidest jäävates piirkondades, mistõttu ei ole lõhketööd tervikutesse jäetava maavaraga seotud aladel kohaldatavad. Lisaks on ka osades piirkondades, kus kaevandamine ei olnud enam tehnoloogiliselt võimalik, alustatud korrastamise kohustuse nõuetekohaseks täitmiseks tehnoloogia seisukohalt otstarbekal ajal karjääri korrastamistöödega (settebasseinide rajamine hüdroisolatsioonikihi setitamiseks, täitematerjali laotamine jne). Neis piirkondades ei ole maavara täiendav väljamine enam ühegi tehnoloogiaga teostatav. Eelnevast tulenevalt väheneb Väo lubjakivikarjääris kaevandatava lubjakivi kogus.

Nõlvatervikutesse jääva maavara kogus muutub varasemast 120 tuh m3-lt 376,601 tuh m3. Seisuga 01.01.2026 on Väo lubjakivikarjääri piires olevate plokkide jääkvaru järgmine: 1 plokk (ehituslubjakivi) – 259,266 tuh m³, 2 plokk (ehituslubjakivi) – 78,723 tuh m³, 3 plokk (kõrgemargiline ehituslubjakivi) – 54,89 tuh m³, 4 plokk (ehituslubjakivi) – 293,032 tuh m³, 37 plokk (ehituslubjakivi) – 34,488 tuh m³, 39 plokk (kõrgemargiline ehituslubjakivi) – 129,439 tuh m³, 44 plokk (madalamargiline ehituslubjakivi) – 0,12 tuh m³, 45 plokk (madalamargiline ehituslubjakivi) – 16,055 tuh m³.

2(5)

Kaevandatava varu kogused Väo lubjakivikarjääris on järgmised (seisuga 01.01.2026):

0805 - kõrgemargiline ehituslubjakivi, kaevandatav varu 488,357 tuh m3;

0808 – madalamargiline ehituslubjakivi, kaevandatav varu 1,055 tuh m 3.

Loa andja kontrollis keskkonnaloa vastavust Jäätmeseadusega. Keskkonnaluba ei vasta Jäätmeseadusele, sest alates 01.04.2023 ei vaja jäätmete tekitamine maavara kaevandamisel või rikastamisel enam jäätmeluba. Keskkonnaluba ei vastanud jäätmete osas ka varasemalt esitatud taotlusele, mille kohaselt soovitakse jäätmeid kasutada tagasitäiteks korrastamisel. Loa andja poolt on puudulikult täidetud keskkonnaloa jäätmete tabelid, seetõttu teeb loa andja käesoleva menetluse raames jäätmete tabelites parandused.

Loa andja kontrollis keskkonnaloa tingimusi ja leidis, et 23.12.2020 korraldusega nr DM- 110275-10 Väo lubjakivikarjääri keskkonnaloa muutmisel muudeti tabelis A7 eritingimuse nr 8.10 sõnastust, kuid muutmata jäi eritingimusega seotud keskkonnaloa nr HARM-154 kõrvaltingimus nr 4. Käesoleva korraldusega muudetakse kõrvaltingimuse nr 4 sõnastus samaks tabelis A7 toodud eritingimuse nr 8.10 sõnastusega.

3. KAALUTLUSED

Haldusakti muutmise otsustab haldusorgan, kelle pädevuses on haldusakti andmine loa muutmise ajal (haldusmenetluse seadus (HMS) § 64 lg 1 ja § 68 lg 2). Keskkonnaloa andja on Keskkonnaamet, kui seadus ei sätesta teisiti (keskkonnaseadustiku üldosa seadus (KeÜS) § 41 lg 5, maapõueseaduse (MaaPS) § 48). Tulenevalt eelnevast on Keskkonnaametil õigus keskkonnaloa muutmiseks. Keskkonnaloa andmisele kohaldatakse KeÜS 5. peatükki (KeÜS § 40 lg 5). Keskkonnaloa muutmine otsustatakse avatud menetluseta, kui keskkonnaloa muutmine ei mõjuta keskkonnariski suurust, keskkonnaloa muutmisel ei toimu keskkonnamõju hindamist ning puudub muu oluline avalik huvi avatud menetluse läbiviimiseks (KeÜS § 59 lg 5 p 1). Arvestades asjaolu, et loas tehtavad muudatused (kaevandatava maavara koguste muutus ning loas loa andja poolt tehtavad parandused) ei mõjuta keskkonnariski suutust, otsustab Keskkonnaamet käesoleva keskkonnaloa muutmise avatud menetluseta.

Alates 01.04.2023 ei anta jäätmeluba jäätmete tekitamiseks maavara kaevandamisel ja rikastamisel. Tulenevalt sellest eemaldab loa andja loaga lubatud tegevusala "Jäätmete tekitamine maavara kaevandamisel või rikastamisel" ja lisab selle asemel "Jäätmete taaskasutamine".

Väo karjääris on katend eemaldatud kogumahus. Eemaldatud katend (jäätmekood 01 01 02) on ladustatud mäeeraldise teenindusmaale müratõkkevallidena. Katendit kasutatakse korrastamistöödel vastavalt karjääri korrastamise projektile. Keskmiselt 30 – 40% purustavast lubjakivi üldmahust on fraktsioon 0/4 mm millest osa turustatakse töötlemata kujul, teine osa on tooraine killustiku niiske sorteerimise tehnoloogia CDE ja CAB jaoks. Peale niisket sorteerimist jääb u 10% pae-savi segu, mida kasutatakse karjääri korrastamisel pinnasereostuse vältimiseks ekraankihi rajamiseks. Tulenevalt sellest, et katendit ei võõrandata vaid kasutatakse

3(5)

korrastamistöödel, teeb loa andja tabelis J2 muudatuse eemaldades tabelis J2 jäätmeliigilt 01 01 02 - Mittemaaksete maavarade kaevandamisjäätmed "Väljaminek - antakse teistele ettevõtjatele 80 t/a" ja lisada selle asemel "Väljaminek - taaskasutatakse 80 t/a" toimingukoodiga R5t - jäätmete taaskasutamine tagasitäitena.

Keskkonnaloas on varasemalt ekslikult jäänud täitmata tabel J3 - Lubatud jäätmekäitlustoimingud ning nende kirjeldus. Loa andja täidab tabeli J3 lisades sinna jäätmekäitlustoimingu "Jäätmete taaskasutamine tagasitäitena korrastamisel" kirjeldusega "Katendit kasutatakse korrastamisel tagasitäitena. Sõelmete niiske sorteerimise tulemusel tekkivat pae-savi segu kasutatakse karjääri korrastamisel pinnasereostuse vältimiseks ekraankihi rajamiseks" aastase käitlusmahuga kuni 100 000 tonni.

Keskkonnaameti 23.12.2020 korraldusega nr DM-110275-10 liideti maavara kaevandamise keskkonnaloale nr HARM-154 Keskkonnaluba saasteainete väljutamiseks paiksest heiteallikast välisõhku (edaspidi õhusaasteluba) nr L.ÕV/317864. Keskkonnaloale lisati vastavalt ka tabel A7 eritingimus nr 8.10. Antud eritingimus käsitles välisõhu kvaliteedi omaseire korraldust ettevõtte tootmisterritooriumi piiril. Tähelepanuta jäi aga, et välisõhu kvaliteedi seiret käsitles ka keskkonnaloa nr HARM-154 kõrvaltingimus ja tingimused ei ole üksteisega vastavuses. Loale jäi nii kõrvaltingimus nr 4, kui ka õhusaasteloa tabel A7 eritingimus nr 8.10. Käesolevaga viiakse kõrvaltingimus vastavaks keskkonnaloal oleva vastaval eritingimuse sõnastusega, mille järgi teostatakse välisõhu kvaliteedi seiret.

Enne haldusakti andmist peab haldusorgan andma menetlusosalisele võimaluse esitada kirjalikus, suulises või muus sobivas vormis asja kohta oma arvamus ja vastuväited (HMS § 40 lg 1). Haldusmenetluse võib läbi viia menetlusosalise arvamust ja vastuväiteid ära kuulamata, kui asja ei otsustata selle menetlusosalise kahjuks (HMS § 40 lg 3 p 3).

VAIDLUSTAMINE

Otsust on võimalik vaidlustada 30 päeva jooksul teatavaks tegemisest, esitades vaide haldusakti andjale haldusmenetluse seaduses sätestatud korras või kaebuse halduskohtule halduskohtumenetluse seadustikus sätestatud korras.

4(5)

(allkirjastatud digitaalselt) Merike Rosin peaspetsialist juhataja ülesannetes maapõuebüroo

Lisad:

Teadmiseks: Eesti Geoloogiateenistus, Maa- ja Ruumiamet, Tallinna Keskkonna- ja Kommunaalamet, Tarbijakaitse ja Tehnilise Järelevalve Amet

Jürgen Ojangu vanemspetsialist maapõuebüroo

Grethel Tamm spetsialist jäätmebüroo

Marko Ansip spetsialist välisõhubüroo

1. Keskkonnaluba 2. Väo LHK projekt 3. Vao_maetshehh_territooriumi_plaan.jpg 4. Väo lubjakivikarjäär mäeeraldise plaan 5. Väo lubjakivikarjäär geoloogilised läbilõiked 6. Väo lubjakivikarjäär korrastatud ala plaan

5(5)

Keskkonnaluba

Loa registrinumber HARM-154

Loa omaja andmed Ärinimi / Nimi Limestone factories of Estonia OÜ

Registrikood / Isikukood 10022037

Tegevuskoha andmed Nimetus Väo lubjakivimaardla Väo lubjakivikarjäär

Aadress Peterburi tee 34, Lasnamäe linnaosa, Tallinn, Harju maakond

Katastritunnus(ed)

Territoriaalkood EHAK 0387

Tegevusvaldkond Loaga reguleeritavad tegevused Vee erikasutus; Saasteainete viimine paiksest heiteallikast välisõhku; Jäätmete käitlemine; Maavara kaevandamine;

Loa andja andmed Asutuse nimi Keskkonnaamet

Registrikood 70008658

Aadress Roheline 64, 80010 Pärnu

Loa kehtivuse periood Loa versiooni kehtima hakkamise kuupäev

15.07.2026

Lõppemise kuupäev 13.01.2039

Reovee, sh ohtlike ainete, juhtimine ühiskanalisatsiooni Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

Jäätmete käitlemine J1. Käitluskoht ja selle asukoha andmed

Käitluskoha andmed

Jrk nr 1.

Nimetus Väo mäetsehh

Keskkonnaregistrikood JKK3700476

Aadress ja katastritunnus Aadress ADR ID Katastritunnus Objekti L-EST97 keskkoordinaadid

Peterburi tee 94, Lasnamäe linnaosa, Tallinn, Harju maakond 2280845 78403:313:0630 X: 6589279, Y: 550558

Peterburi tee 94h, Lasnamäe linnaosa, Tallinn, Harju maakond 2106585 78403:313:0650 X: 6588693, Y: 550171

Peterburi tee 94j, Lasnamäe linnaosa, Tallinn, Harju maakond 2218114 78403:313:0640 X: 6588281, Y: 550178

Paneeli tn 1, Lasnamäe linnaosa, Tallinn, Harju maakond 2510066 78401:101:2693 X: 6588406, Y: 549292

Paneeli tn 9, Lasnamäe linnaosa, Tallinn, Harju maakond 2510081 78401:101:2695 X: 6588201, Y: 550031

Betooni tn 51, Lasnamäe linnaosa, Tallinn, Harju maakond 2281053 78403:313:0110 X: 6588122, Y: 550480

Peterburi tee 94c, Lasnamäe linnaosa, Tallinn, Harju maakond 2106762 78403:313:0001 X: 6589182, Y: 550215

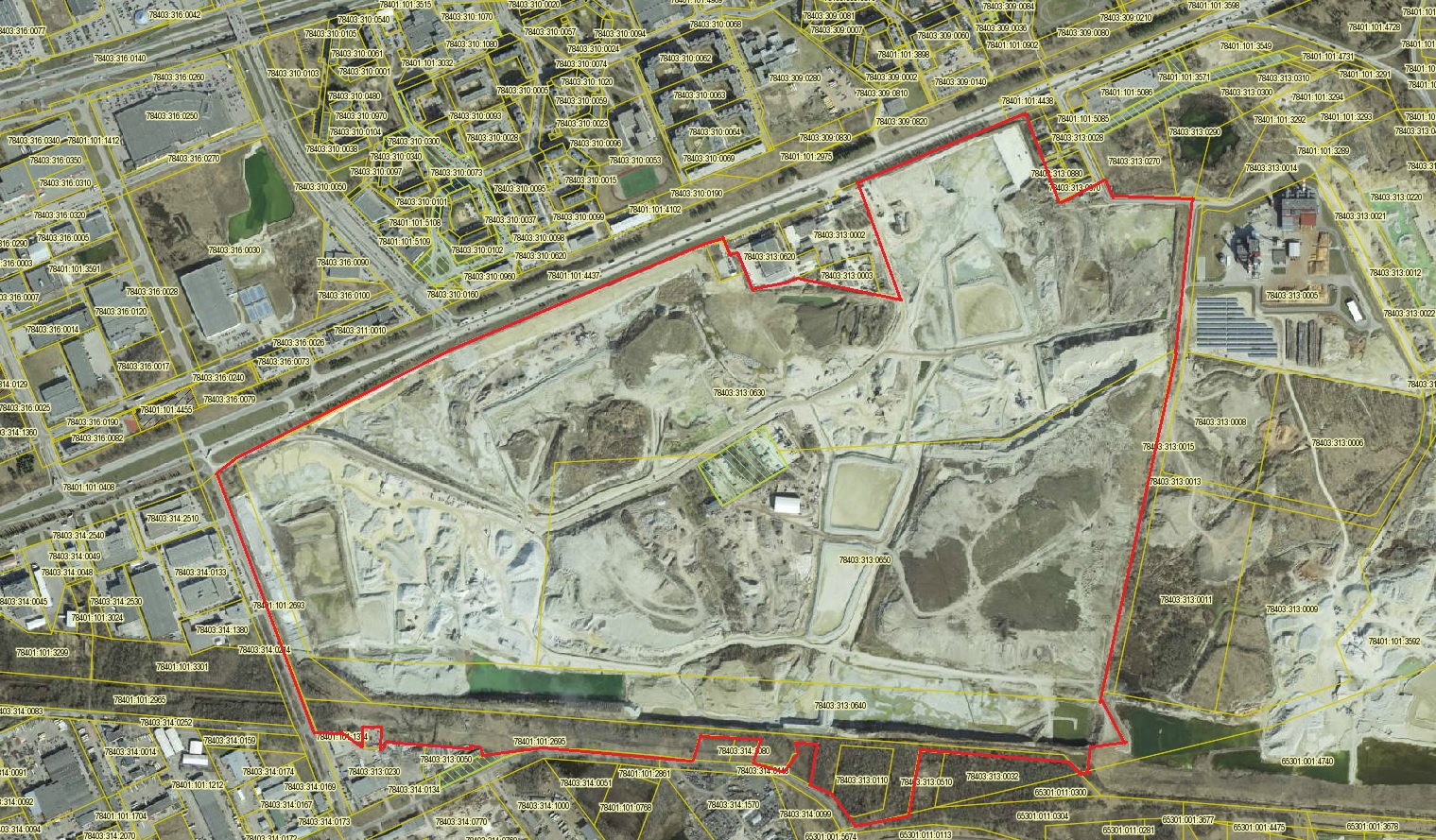

Plaan või kaart Lisa 1: Vao_maetshehh_territooriumi_plaan (1).jpg

Number plaanil või kaardil

J2. Andmed jäätmeliikide ja -koguste ning jäätmete kavandatava liikumise kohta kalendriaasta jooksul Jrk nr 1.

Käitluskoha nimetus Väo mäetsehh

Jäätmeliik Sissetulek kokku

Sissetulek (t/a) Väljaminek antakse teistele ettevõtjatele

Väljaminek (t/a)

Tekib Saadakse teistelt (ettevõtjatelt, asutustelt, isikutelt)

Taaskasutatakse Kõrvaldatakse

Kogus R-kood Kogus D- kood

01 04 13 - Kivilõikamisel ja -saagimisel tekkinud jäätmed, mida ei ole nimetatud koodinumbritega 01 04 07* ja 01 04 11, sealhulgas paekivi (näiteks lubjakivi, dolomiidi) töötlemisel tekkinud jäätmed

20 000 20 000 20 000 R5t

01 01 02 - Mittemaaksete maavarade kaevandamisjäätmed 80 000 80 000 80 000 R5t

J3. Lubatud jäätmekäitlustoimingud ning nende kirjeldus 2/16

J3. Lubatud jäätmekäitlustoimingud ning nende kirjeldus Jrk nr

Jäätmekäitlustoimingu nimetus

Toimingu kood Lubatud jäätmekäitlustoimingu kirjeldus Lubatud jäätmekäitlustoimingu aastane käitlusmaht (tonni/aastas)

1. Jäätmete taaskasutamine tagasitäitena korrastamisel

R5t - jäätmete taaskasutamine tagasitäitena, mille korral sobivaid jäätmeid kasutatakse maa-alade täitmiseks, taastamiseks või kaevandatud maa-ala korrastamiseks

Katendit kasutatakse korrastamisel tagasitäitena. Sõelmete niiske sorteerimise tulemusel tekkivat pae- savi segu kasutatakse karjääri korrastamisel pinnasereostuse vältimiseks ekraankihi rajamiseks.

100 000

J4. Jäätmete ladustamine Jrk nr 1.

Käitluskoha nimetus Väo mäetsehh

Ladustamiskoht Jäätmeliigid

Number plaanil või kaardil

L-EST97 koordinaadid

Iseloomustus, vastavus keskkonnanormidele Taaskasutamisele või ladestamisele suunamise aeg

Üheaegne ladustamise kogus

Jäätmeliik Üheaegne ladustamise kogus

Tonni m³ Tonni m³

katend X: 6589104, Y: 549878

Tegu ei ole keskkonnaohtliku jäätmena, hoiustatakse lasuna karjääri territooriumil.

aasta 80 000 53 000 01 01 02 - Mittemaaksete maavarade kaevandamisjäätmed

80 000 53 000

Seotud failid

Failid Lisa 2: Vao_maetshehh_territooriumi_plaan (1).jpg

J5. Jäätmete vedu Vorm ei ole asjakohane

J6. Jäätmekäitlustoimingule esitatavad tehnilised ja keskkonnakaitsenõuded Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

J7. Jäätmekäitluse alustamisel ja lõpetamisel rakendatavad tervise- ja keskkonnakaitsemeetmed, sealhulgas jäätmekäitluskohtade järelhoolduse kava

Jrk nr 1.

Käitluskoha nimetus Väo mäetsehh

Tegevus Meetme kirjeldus Meetme rakendamine

Failid

Kaevandamistegevuse lõpetamine

Kaevandamistegevuse lõpetamisel tuleb karjääri territoorium vastavalt korrastamisprojektile korrastada ning taaskasutamisele kuuluvad kogused ära taaskasutada või anda edasiseks käitlemiseks üle teistele isikutele eeldusel, et isik(ud) omab(vad) jäätmekäitleja registreeringut või keskkonnaluba.

Tegevuse lõpetamisel

J8. Jäätmekäitluskoha seirenõuded

3/16

Vorm ei ole asjakohane

J9. Prügila või jäätmehoidla liik Vorm ei ole asjakohane

J10. Prügilasse või jäätmehoidlasse ladestatavad tavajäätmed Vorm ei ole asjakohane

J11. Prügilasse või jäätmehoidlasse ladestatavad ohtlikud jäätmed Vorm ei ole asjakohane

J12. Põletatavate ohtlike jäätmete minimaalne massivoog Vorm ei ole asjakohane

Vee erikasutus V1. Lubatud veevõtt pinnaveehaarete kaupa Vorm ei ole asjakohane

V2. Lubatud veevõtt põhjaveehaarete kaupa Veehaarde jrk nr 1.

Veehaarde või puurkaevu grupi nimetus Paekivitoodete Tehas (42)

Veehaarde või puurkaevu grupi kood POH0002135

Puurkaevu katastrinumber 42

Puurkaevu L-EST97 koordinaadid X: 6589352, Y: 550850

Põhjaveekihi nimetus ja kood O-C - Ordoviitsiumi-Kambriumi (O-Cm)

Põhjaveekogumi nimetus ja kood O-Cm_Laane - Ordoviitsiumi-Kambriumi põhjaveekogum Lääne-Eesti vesikonnas (O-Cm_Laane)

Puurkaevude grupi moodustavate puurkaevude loetelu

Lubatud veevõtt (m³) Vee kasutusala Perioodi algus Perioodi lõpp I kvartal II kvartal III kvartal IV kvartal Aastas Öö ​päev ​as Sek ​und ​is Veevõtt 2020 2039 1 500 1 500 1 500 1 500 6 000 16

Veehaarde jrk nr 2.

Veehaarde või puurkaevu grupi nimetus Peterburi tee 94B puurkaev (50664)

Veehaarde või puurkaevu grupi kood POH0023756

4/16

Puurkaevu katastrinumber 50664

Puurkaevu L-EST97 koordinaadid X: 6589214, Y: 550396

Põhjaveekihi nimetus ja kood O-C - Ordoviitsiumi-Kambriumi (O-Cm)

Põhjaveekogumi nimetus ja kood O-Cm_Laane - Ordoviitsiumi-Kambriumi põhjaveekogum Lääne-Eesti vesikonnas (O-Cm_Laane)

Puurkaevude grupi moodustavate puurkaevude loetelu

Lubatud veevõtt (m³) Vee kasutusala Perioodi algus Perioodi lõpp I kvartal II kvartal III kvartal IV kvartal Aastas Öö ​päev ​as Sek ​und ​is Veevõtt 2023 2039 6 500 3 400 1 600 6 500 18 000 49

Veehaarde jrk nr 3.

Veehaarde või puurkaevu grupi nimetus Väo Paekivtoodete tehase karjäär

Veehaarde või puurkaevu grupi kood POH0024053

Puurkaevu katastrinumber

Puurkaevu L-EST97 koordinaadid

Põhjaveekihi nimetus ja kood O - Ordoviitsium (O)

Põhjaveekogumi nimetus ja kood S-O_Harju - Siluri-Ordoviitsiumi Harju põhjaveekogum (S-O_Harju)

Puurkaevude grupi moodustavate puurkaevude loetelu

Lubatud veevõtt (m³) Vee kasutusala Perioodi algus Perioodi lõpp I kvartal II kvartal III kvartal IV kvartal Aastas Öö ​päev ​as Sek ​und ​is Karjäärist väljapumbatav vesi 2020 2039 220 000 220 000 220 000 220 000 880 000 2 410

V3. Võetava vee koguse ja seire nõuded

Veearvestuse pidamine Puurkaevust võetava vee arvestust tuleb pidada taadeldud veearvesti alusel kuude lõikes (võttes näidu iga kuu lõpus). Võetud veearvesti näit tuleb fikseerida veevõtu päevikus iga puurkaevu kohta eraldi. Taatlust tõendav dokument tuleb säilitada ja esitada kontrollimiseks loa andja nõudmisel. Karjäärist välja pumbatav põhjavee kogus leida arvutuslikult pumba jõudluse ja tööaja alusel.

Põhjaveetaseme mõõtmine Mõõta puurkaevus staatilist põhjaveetaset alati pumba vahetamise ja puurkaevu hoolduse ajal. Soovituslik on põhjaveetaset mõõta sama tihti, kui tehakse korralisi veeproove, üks kord viie aasta jooksul. Tulemused kajastada veekasutuse aastaaruandes. Karjääri põhjaveetaset mõõta üks kord aastas. Tulemuste esitamisel ära näidata mõõtepunkti absoluutkõrgus. Andmed kanda veevõtupäevikusse ja kajastada veekasutuse aastaaruandes.

Proovivõtunõuded Kehtivate proovivõtumeetodi toimingute järgimiseks tuleb proovivõtul juhinduda kehtivast metoodikast ja kasutada atesteeritud proovivõtjat.

Analüüsinõuded Proovid tuleb analüüsida akrediteeritud laboris, mis on sooritanud vähemalt üks kord aastas katselaborite võrdluskatsed vähemalt määratavate komponentide osas.

Veehaarde kood Proovivõtukoha nimetus Proovivõtukoha L-EST97 koordinaadid Seire

5/16

Proovi võtmise sagedus Seiratavad näitajad POH0002135 Paekivitoodete Tehas (42) X: 6589352, Y: 550850 Üks kord viie aasta jooksul Ammoonium (NH4+)

Keemiline hapnikutarve (KHT) Kloriid (CL) Lahustunud hapnik (proovivõtul) (mg/l) Nitraat (NO3-) Vesinikioonide kontsentratsioon (pH) Sulfaat (SO42-) Elektrijuhtivus

POH0023756 Peterburi tee 94B puurkaev (50664) X: 6589214, Y: 550396 Üks kord viie aasta jooksul Ammoonium (NH4+) Keemiline hapnikutarve (KHT) Kloriid (CL) Lahustunud hapnik (proovivõtul) (mg/l) Nitraat (NO3-) Vesinikioonide kontsentratsioon (pH) Sulfaat (SO42-) Elektrijuhtivus

Täiendavad nõuded seire läbiviimiseks Põhjavee töötlemise korral võtta proov enne põhjavee töötlemist. Juhul, kui kontrollitavad näitajad ületavad põhjaveele kehtestatud kvaliteedi piirväärtusi või saasteainesisalduse läviväärtusi, tuleb teha korduvanalüüs. Kui ka kordusanalüüs kinnitab põhjavee kvaliteedi halvenemist, tuleb välja selgitada selle põhjus, võttes samaaegselt kasutusele abinõud põhjavee kvaliteedi parandamiseks.

V4. Väljalaskmed ja lubatud saasteainete kogused väljalaskmete ja saasteainete kaupa6/16

V4. Väljalaskmed ja lubatud saasteainete kogused väljalaskmete ja saasteainete kaupa Väljalaskme jrk nr 1.

Väljalaskme nimetus Väo karjäär

Väljalaskme kood TL003

Reoveepuhasti nimetus Paekivitoodete tehas

Reoveepuhasti kood PUH7840020

Reoveekogumisala Reoveekogumisala nimetus Reoveekogumisala kood

Tallinn ja ümbrus RKA0370010

Suubla nimetus Väljavahi kraav

Suubla kood VEE1089245

Veekogumi nimetus Pirita Vaskjalalt suudmeni

Veekogumi kood 1089200_4

Väljalaskme L-EST97 koordinaadid X: 6588183, Y: 550879

Suubla keskkonnatasude seaduse kohane koefitsient 1,5 (heitekoht asub linna, alevi või supelranna piirides või lähemal kui 200 meetrit kohaliku omavalitsuse otsusega määratud supelrannale või kui heitekoht on meri, piiriveekogu või lõheliste või karpkalaliste kudemis- või elupaigana kaitstav veekogu)

Lubatud vooluhulk (m³) Perioodi algus Perioodi lõpp Aastas I kvartal II kvartal III kvartal IV kvartal Vooluhulga mõõtmise viis

2020 2039 220 000 220 000 2 200 000 220 000 Arvestuslik

Saasteained, mille keskkonda viimist loaga ei limiteerita, aga saastetasu arvutatakse

Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr

Saasteained, mille keskkonda viimist loaga ei limiteerita ja saastetasu ei arvutata Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr

Lubatud saasteainete kogused Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr Suurim lubatud sisaldus (mg/l)¹ Puhastus ​aste (%) Lubatud kogused tonnides

I kv II kv III kv IV kv Aastas

2020 2039 pH 6-9 pH

2020 2039 BHT7 BHT7 15

2020 2039 KHT KHT 125

2020 2039 Heljum HEL 15

2020 2039 Üldlämmastik (Nüld) Nyld 10

2020 2039 Üldfosfor (Püld) Pyld 0.50

¹ - Vesinikioodide kontsentratsiooni (pH) lubatud vahemik on 6,0 - 9,0.

V5. Reoveepuhasti reostuskoormuse määramine Reoveepuhasti nimi Reoveepuhasti kood Proovi võtmise liik Määramise aeg Vooluhulga mõõtmise viis Paekivitoodete tehas PUH7840020 Ajas keskmistatud August Mittestatsionaarne vooluhulga mõõtur

7/16

Täiendavad nõuded reostuskoormuse määramiseks

Reoveepuhasti või muu saasteallika koormuse määramiseks tuleb reoveepuhastisse sisenevast reoveest võtta seitse keskmistatud veeproovi ühe nädala kestel igal päeval üks proov ja mõõta vooluhulka ning juhinduda kehtivast proovivõtumetoodikast. Reoveepuhastite reostuskoormus määrata 2021 aasta jooksul. Edaspidi on saasteallika reostuskoormuse määramise kohustus siis, kui toimub oluline muudatus reoveepuhasti töös.

V6. Reoveepuhasti puhastusefektiivsuse hindamine Proovi võtmise liik

Proovi tüüp

Proovivõtukoha nimetus Proovivõtukoha L-EST97 koordinaadid

Seotud reoveepuhasti kood

Seotud reoveepuhasti nimi

Seire Seiratavad näitajad Proovi võtmise sagedus Proovi võtmise

aeg Üksikproov Reovesi Paekivitoodete tehase reoveepuhasti

sissevool X: 6589332, Y: 550956 PUH7840020 Paekivitoodete tehas Biokeemiline hapnikutarve (BHT7)

Heljum Keemiline hapnikutarve (KHT) Vesinikioonide kontsentratsioon (pH) Üldfosfor (Püld) Üldlämmastik (Nüld)

Üks kord viie aasta jooksul

Üksikproov Heitvesi Paekivitoodete tehase reoveepuhasti väljavool

X: 6589326, Y: 550949 PUH7840020 Paekivitoodete tehas Biokeemiline hapnikutarve (BHT7) Heljum Keemiline hapnikutarve (KHT) Vesinikioonide kontsentratsioon (pH) Üldfosfor (Püld) Üldlämmastik (Nüld)

Üks kord viie aasta jooksul

Täiendavad nõuded puhastusefektiivsuse hindamiseks

Reovee puhastusastme väljaselgitamiseks tuleb võtta proovid ühel ajal nii reoveepuhastisse sisenevast reoveest kui ka sealt väljuvast heitveest.

V7. Väljalaskme seire nõuded

Proovivõtunõuded Kehtivate proovivõtumeetodi toimingute järgmiseks tuleb proovivõtul juhinduda kehtivast metoodikast ja kasutada atesteeritud proovivõtjat.

Analüüsinõuded Proovid tuleb analüüsimiseks viia akrediteeritud laborisse, mis on sooritanud vähemalt üks kord aastas katselaborite võrdluskatsed vähemalt määratavate komponentide osas.

Väljalaskme nimetus Väljalaskme kood Väljalaskme L-EST97 koordinaadid Pinnaveekogumi nimetus Pinnavee ​kogumi kood Seire Seiratav näitaja Proovi tüüp Proovi võtmise liik Proovi võtmise sagedus

Väo karjäär TL003 X: 6588183, Y: 550879 Pirita Vaskjalalt suudmeni 1089200_4 Biokeemiline hapnikutarve (BHT7) Heljum Keemiline hapnikutarve (KHT) Vesinikioonide kontsentratsioon (pH) Üldfosfor (Püld) Üldlämmastik (Nüld)

Karjäärivesi Üksikproov Üks kord kvartalis

8/16

Täiendavad nõuded väljalaskme seire läbiviimiseks

Proov segunenud heitveest ja karjääriveest tuleb võtta proovivõtukohas koordinaatidega X: 6588218 ja Y: 550885.

V8. Veekogu sh suubla seire Vorm ei ole asjakohane

V9. Nõuded veekogu paisutamise ja hüdroenergia kasutamise kohta Vorm ei ole asjakohane

V10. Süvendamine Vorm ei ole asjakohane

V11. Veekogusse tahkete ainete paigutamine sh kaadamine Vorm ei ole asjakohane

V12. Veekogu rajamine, laiendamine, likvideerimine ning märgala ja kaldajoonega seotud tegevused ning oluliste vee füüsikaliste või keemiliste omaduste, veekogu bioloogiliste omaduste või veerežiimi muutmine Vorm ei ole asjakohane

V13. Pinnaveekogu kemikaalidega korrashoid Vorm ei ole asjakohane

V14. Vesiviljelus Vorm ei ole asjakohane

V15. Laeva lastimine, lossimine, remont Vorm ei ole asjakohane

V16. Meetmed mis aitavad vähendada vee erikasutuse mõju ja nende täitmise tähtajad Jrk nr

Meede Meetme kirjeldus Meetme rakendamise tähtaeg

1. Veehaarde ehitiste nõuete täitmiseks vajalikud meetmed

Tagada veehaarde sanitaarkaitsealal kehtivate nõuete täitmine. pidev

2. Kanalisatsiooniehitiste nõuete täitmiseks vajalikud meetmed

Tagada kanalisatsioonisüsteemi vastavus kehtivatele õigusaktidele. Kanalisatsiooniehitiste seisundi kontroll üks kord viie aasta jooksul. pidev

3. Reoveesette käitluse ja kasutamise nõuded Reoveesete käidelda vastavalt kehtivatele õigusaktidele. pidev 4. Toimingud avarii korral Võtta koheselt tarvitusele abinõud reostuse tõkestamiseks ja likvideerimiseks. Avariilistest olukordadest ja (võimalikust) keskkonnareostusest informeerida alati

Keskkonnaametit vajadusel Häirekeskust ning kohalikku omavalitsust. koheselt vastava olukorra tekkimisel

5. Muud asjakohased meetmed Loas määramata juhtudel lähtuda veeseadusest ning selle alusel kehtestatud õigusaktidest. pidev

9/16

V17. Nõuded teabe esitamiseks loa andjale Jrk nr

Teabe liik Teabe detailsem kirjeldus Teabe esitamise sagedus

1. Veehaarde seire tulemused Põhjavee analüüside tulemused esitada läbi keskkonnaotsuste süsteemi KOTKAS. Vastavalt vormis V3 nõutule (üks kord 5a jooksul)

2. Võetava vee arvestus Puurkaevudest võetava vee kogused ja seire nõuded vastavalt käesoleva loa vormis 3 toodule. Karjäärist väljapumbatava vee kogused leida arvutuslikult tööaja järgi. Puurkaevude taadeldud veearvesti näidud kvartali algul ja lõpus ning arvutatud karjäärivee kogus märkida vee erikasutusõiguse deklaratsioonis.

Vastavalt nõutule, kord kvartalis

3. Võetava vee arvestus Veevõtu päevik, kuhu on kantud puurkaevudest võetava põhjavee veearvesti näidud ja veearvesti taatlemise andmed ning karjäärist pumbatava vee pumpade töötamise aeg. loaandja nõudmisel 4. Saastetasu ja vee erikasutusõiguse

tasu teave Vee erikasutus tuleb deklareerida vastavalt kehtestatud õigusaktidele. Deklaratsioon tuleb esitada ka juhul kui keskkonnakasutust ei ole reaalselt toimunud. Deklaratsiooni saab esitada esimesel võimalusel peale kvartali lõppu

Toimub õigusaktidega sätestatud korras

5. Veekasutuse aastaaruanne Veekasutuse aruanne esitada elektrooniliselt vastavalt kehtivale korrale. Toimub õigusaktidega sätestatud korras

6. Muu vajalik informatsioon Vee erikasutuse käigus tekkivatest tehnoloogilistest muudatustest, samuti vee erikasutaja kohta käivate kontaktandmete muudatustest teavitada koheselt käesoleva loa väljaandjat kirjalikult. Keskkonnaloas loa omaja andmete muutmiseks (keskkonnaloa üleandmisel) esitavad loa omaja ja loa taotleja keskkonnaloa andjale ühise taotluse. Taotluses tuleb märkida tähtpäev, millal loa omaja andmeid muudetakse. Keskkonnaloas loa omaja andmete muutmise taotlus tuleb esitada hiljemalt kümme päeva enne nimetatud tähtpäeva saabumist.

vastava olukorra tekkimisel

7. Muu vajalik informatsioon Loa omajale rakenduvad kõik asjakohased õigusaktides sätestatud nõuded. Olulisemad keskkonnaalased kohustused on toodud Keskkonnaameti kodulehel rubriigis "Keskkonnakaitseloa omaja meelespea"

pidev

8. Reoveepuhasti tööd iseloomustavad näitajad (näiteks reostuskoormus)

Reoveepuhasti reostuskoormus määrata 2021. aastal. Edaspidi on reoveepuhasti määramise kohustus siis, kui toimub oluline muudatus Paekivitoodete tehase reoveepuhasti töös. Reoveepuhasti puhastusefektiivsust hinnata üks kord viie aasta jooksul.

Vastavalt teabe tekkimisele

V18. Ajutise iseloomuga tegevused Vorm ei ole asjakohane

Saasteainete viimine paiksest heiteallikast välisõhku A1. Käitise kategooria

Kütuse liik Kütuseliigi täpsustus Kütuseliigi aastakulu

Kogus Ühik

Diislikütus 256.90 tonni

Nende tegevusalade EMTAKi koodid, millele luba antakse 08122 - Killustiku tootmine 08111 - Dekoratiiv- ja ehituskivi, lubjakivi, kipsi, kriidi ja kiltkivi kaevandamine

Põletusseade Jah

Põletus ​seadme summaarne soojus ​sisendile vastav nimi ​soojus ​võimsus, MWth

0.614

Keskmise võimsusega põletus ​seade Ei

Suure võimsusega põletus ​seade Ei

Orgaaniliste lahustite (k.a kemikaalides sisalduvate lahustite) kasutamine juhul, kui ületatakse vastavat THS 5.ptk künnist

Ei

10/16

Nafta ​saaduste, muude mootori- või vedel ​‐ kütuste, kütuse ​komponentide või kütuse ​‐ sarnaste toodete laadimine (terminal või tankla)

Ei

Seakasvatus Ei

Veisekasvatus Ei

Kodulinnukasvatus Ei

E-PRTR registri kohustuslane Ei

Kasvuhoone ​gaaside lubatud heitkoguse ühikutega kauplemise süsteemi kohustuslane

Ei

A2. Saasteainete lubatud heitkoguste (LHK) projekti koostaja Vorm ei ole asjakohane

A3. Heiteallikad Heite ​allikas Heiteallika keskkonnaregistri kood Nr plaanil või kaardil Nimetus L-EST97 koordinaadid HEIT0001352 1 Puurmasin + laadimine X: 6588262, Y: 550883 HEIT0008570 N1 Lõhkamine X: 6588507, Y: 549668 HEIT0001353 2 Hüdrovasar+laadimine X: 6589289, Y: 551063 HEIT0001354 4 PSS Nordberg+laadimine X: 6588526, Y: 549685 HEIT0001356 5 SS CDE+filter-press+pesuseade Haver X: 6588434, Y: 549630 HEIT0001357 8 Benninghoven X: 6588727, Y: 549480 HEIT0008451 6 SS CAB X: 6588900, Y: 550831 HEIT0008566 7 Scalper sõel X: 6588894, Y: 550802 HEIT0008567 S7 Scalper sõela generaator X: 6588894, Y: 550802 HEIT0008568 3 Purustuskompleks Keestrack X: 6588894, Y: 550802 HEIT0008569 S3 Purustuskompleks Keestracki generaator X: 6588894, Y: 550802

A4. Välisõhku väljutatavate saasteainete loetelu ja nende lubatud heitkogused aastas CAS nr Nimetus Heitkogus

Perioodi algus Perioodi lõpp Lubatud heitkogus (kuni 01.07.2024) Lubatud aastane heitkogus Mõõtühik 630-08-0 Süsinikmonooksiid 2020 10.403 t 10102-44-0 Lämmastikdioksiid 2020 2.802 t PM10 Peened osakesed (PM10) 2020 1.794 t PM-sum Osakesed 2020 5.015 t NMVOC Mittemetaansed lenduvad orgaanilised ühendid 2020 0.436 t 7446-09-5 Vääveldioksiid 2020 0.052 t 124-38-9 Süsinikdioksiid 2020 826.134 t

A5. Heiteallikad ning saasteainete lubatud hetkelised heitkogused heiteallikate kaupa11/16

A5. Heiteallikad ning saasteainete lubatud hetkelised heitkogused heiteallikate kaupa

RM on raskmetall. Raskmetallid on järgmised metallid ja poolmetallid ning nende ühendid: plii (Pb), kaadmium (Cd), elavhõbe (Hg), arseen (As), kroom (Cr), vask (Cu), nikkel (Ni), seleen (Se), tsink (Zn), koobalt (Co), vanaadium (V), tallium (Tl), mangaan (Mn), molübdeen (Mo), tina (Sn), baarium (Ba), berüllium (Be), uraan (U).

POSid on püsivad orgaanilised saasteained, Euroopa Parlamendi ja nõukogu määruse (EÜ) nr 850/2004 püsivate orgaaniliste saasteainete kohta lisas 1 nimetatud ained ja benso(a)püreen, benso(b)fluoranteen, benso(k)fluoranteen ning indeno(1,2,3-cd)püreen.

PCDDd/PCDFd on polüklooritud dibenso-p-dioksiinid ja dibensofuraanid.

Heiteallikas Heiteallika kood Välisõhku väljutatud saasteaine CAS nr Nimetus Heite liik Heitkogus

Hetkeline kogus Mõõtühik Puurmasin + laadimine HEIT0001352 PM-sum Osakesed Tavaheide 0.004 g/s

PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s Lõhkamine HEIT0008570 PM-sum Osakesed Tavaheide 1.20 g/s

10102-44-0 Lämmastikdioksiid Tavaheide 0.131 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.116 g/s

Hüdrovasar+laadimine HEIT0001353 PM10 Peened osakesed (PM10) Tavaheide 0.003 g/s PSS Nordberg+laadimine HEIT0001354 PM-sum Osakesed Tavaheide 0.048 g/s

PM10 Peened osakesed (PM10) Tavaheide 0.024 g/s SS CDE+filter-press+pesuseade Haver HEIT0001356 PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s Benninghoven HEIT0001357 PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s SS CAB HEIT0008451 PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s Scalper sõel HEIT0008566 PM-sum Osakesed Tavaheide 0.069 g/s

PM10 Peened osakesed (PM10) Tavaheide 0.044 g/s Scalper sõela generaator HEIT0008567 PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s

10102-44-0 Lämmastikdioksiid Tavaheide 0.008 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.104 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.004 g/s 7446-09-5 Vääveldioksiid Tavaheide 0 g/s 124-38-9 Süsinikdioksiid Tavaheide 0 g/s

Purustuskompleks Keestrack HEIT0008568 PM-sum Osakesed Tavaheide 0.121 g/s PM10 Peened osakesed (PM10) Tavaheide 0.058 g/s

Purustuskompleks Keestracki generaator HEIT0008569 PM10 Peened osakesed (PM10) Tavaheide 0.004 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.06 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.559 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.028 g/s 7446-09-5 Vääveldioksiid Tavaheide 0.003 g/s 124-38-9 Süsinikdioksiid Tavaheide 0 g/s

A6. Saasteainete püüdeseadmed ja nende tööefektiivsuse kontrollimise sagedus Heite ​allikas Heiteallika kood Püüdeseade

Nimetus, tüüp Arv Püüdeseadme töökorras oleku kontroll ja sagedus Püütav saasteaine CAS nr Nimetus Projekteeritud puhastusaste Puhastusastme ühik Muu ühik

Puurmasin + laadimine HEIT0001352 puurmasin "Tamrock" 1 vastavalt töö intensiivsusele, vähemalt 1 kord aastas hooldus PM-sum Osakesed 99,5 %

A7. Saasteainete heitkoguste ja välisõhu kvaliteedi seire, saasteainete heitkoguste vähendamise tegevuskava koostamise jm eritingimused12/16

A7. Saasteainete heitkoguste ja välisõhu kvaliteedi seire, saasteainete heitkoguste vähendamise tegevuskava koostamise jm eritingimused Eritingimuse liik Eritingimus

Täitmise sagedus

Täitmise tähtaeg (vaid ühekordse tähtaja korral)

Eritingimuse kirjeldus

Töökorralduslikud nõuded

Pidev 8.1. Lubatud lõhkamistööde maht on kuni 200 tuh m3 mäemassi aastas.

Töökorralduslikud nõuded

Pidev 8.2. Lõhkamistööde planeerimisel ja teostamisel tuleb alati arvestada tuule suunaga, vältimaks tolmu kandmist väljaspool tootmisterritooriumi. Lõhkamistöid on keelatud teostada lõunatuulte korral.

Töökorralduslikud nõuded

Pidev 8.3. Lubatud hüdrovasaraga raimamistööde maht on kuni 800 tuh m3 lubjakivi massiivi aastas.

Töökorralduslikud nõuded

Pidev 8.4. Paekivi kaevandamist hüdrovasaraga on keelatud teostada pärast kl 22.00. Puur- ja lõhketööd on keelatud tööpäevadel ajavahemikul 17.00-08.00, nädalavahetustel ning riiklikel pühadel.

Töökorralduslikud nõuded

Pidev 8.5. Purustuskompleksis Keestrack on lubatud toota kuni 800 tuh tonni killustiku aastas

Töökorralduslikud nõuded

Pidev 8.6. Purustus-sorteerimisõlmede töö korralduses lähtuda ilmastikutingimustest (tuulesuund, kiirus, õhuniiskus jne). Ebasoodsate ilmastikutingimuste korral (nt lõunatuul üle 10 m/s ja nähtav tolmu levik väljaspool Väo karjääri piire), mis ohustavad Lasnamäe elamurajooni tolmu saastamisega, koheselt võtta tarvitusele meetmeid tolmu eraldavate saasteallikate tööde lõppemiseks ning peatada tööd.

Töökorralduslikud nõuded

Pidev 8.7. Öiste müra tekitavate tööde puhul lähtuda sotsiaalministri 04.03.2002 määruses nr 42 „Müra normtasemed elu- ja puhkealal, elamutes ning ühiskasutusega hoonetes ja mürataseme mõõtmise meetodid“ kehtestatud müra piirnormidest.

Töökorralduslikud nõuded

Pidev 8.8. Tolmuheitmete vähendamiseks piirata veokite liikumise kiirust karjääris. Sademetevaesel perioodil, kui ööpäeva keskmine välistemperatuur on üle +5 ℃, kasta regulaarselt karjääri teid ja teenindusplatse.

Töökorralduslikud nõuded

Pidev 8.9. Laadimistöödel peab laadimiskõrgus olema minimaalne, mida lubab karjääris kasutatav tehnoloogia.

Välisõhu kvaliteedi seire

Pisteline regulaarne

8.10 Korraldada välisõhu kvaliteedi omaseire ettevõtte tootmisterritooriumi piiril. Teostada peenosakeste (PM10) mõõtmised kaks korda aastas ajavahemikul aprillist oktoobrini. Mõõtmised teostada erinevate seadmete samaaegsel töötamisel ja soovitav hajuvusele ebasoodsate ilmastikutingimustel (nt. pikaajaline kuiv periood, elamute poolne tuul). Mõõtmised teostada lõunakaarte tuultega. Mõõtmiste protokollis fikseerida täpne mõõtepunkt, mõõtmiste hetkel toimunud tootmisprotsessid ja ilmastikutingimused. Mõõtmistulemused peavad olema jälgitavad mõõteseaduse § 5 lõigete 1 ja 3 mõistes. Mõõtmised peab teostama akrediteeritud laboratoorium, kes peab tagama mõõtmiste kvaliteedi, jälgitavuse ja tulemuste esinduslikkuse. Mõõtmistulemused esitada loa andjale ja Tallinna Keskkonna- ja Kommunaalametile.

Muude andmete esitamine

Ühekordne 8.11. Käitaja on kohustatud teavitama Keskkonnaametit käitise tegevuskoha kasutusõiguse lõppemisest (sh ülesütlemisest) või muutmisest viivitamatult, kuid mitte hiljem kui 14 päeva enne vastava leppe jõustumist. Tegevuskoha kasutamise lepingu muutmisel või uue kokkuleppe sõlmimisel tuleb käitajal esitada Keskkonnaametile uue kokkuleppe või lepingu koopia, tõendamaks tegevuskoha kasutamise õiguslikku alust. Kinnistu kasutusõiguse lõppemisel on Keskkonnaametil õigus õhusaasteluba kehtetuks tunnistada.

Maapõu

M1. Maavara kaevandamine 13/16

M1. Maavara kaevandamine

Maardlad

Maardla ja mäeeraldis

Mäeeraldise liik olemasoleva muutmine

Registrikaardi nr 46

Maardla nimetus Väo

Maardla osa nimetus

Maardla põhimaavara lubjakivi

Mäeeraldise nimetus Väo lubjakivikarjäär

Mäeeraldisel on teenindusmaa Jah

Mäeeraldise ruumikuju Ruumikuju: 2 lahustükki ja 3 auku.

Teenindusmaa ruumikuju Ruumikuju: 2 lahustükki ja 1 auk.

Mäeeraldise pindala (ha) 127.66

Käitise ehk mäeeraldise teenindusmaa pindala (ha) 176.02

Kaevandatava katendi kogus (tuh m³) 192

Kaevandatava mulla kogus (tuh m³) 11

Kaevandatud maavara kasutamise otstarve killustik betooni valmistamiseks, teekateteks, täitematerjal

Minimaalne tootmismaht aastas

Keskmine tootmismaht aastas 140

Maksimaalne tootmismaht aastas (tuh t või tuh m³)

Plokid Nimetus Kasutusala Maavara Kaevandatud maavara kuulub eraomanikule? Kaevandamine lubatud allpool põhjaveetaset Liik Varu

Kogus Ühik Kuupäev

1 plokk ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 259.266 tuh m³ 01.01.2026

2 plokk ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 78.723 tuh m³ 01.01.2026

3 plokk kõrgemargiline ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 54.89 tuh m³ 01.01.2026

4 plokk ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 293.032 tuh m³ 01.01.2026

37 plokk ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 34.488 tuh m³ 01.01.2026

39 plokk kõrgemargiline ehituslubjakivi Lubjakivi, kõrgemargiline Ei aT - aktiivne tarbevaru 129.439 tuh m³ 01.01.2026

44 plokk madalamargiline ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 0.12 tuh m³ 01.01.2026

45 plokk madalamargiline ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 16.055 tuh m³ 01.01.2026

Tegevusala andmed 14/16

Geoloogilised uuringud

Geoloogilise uuringu aruande nimetus Väo lubjakivimaardla Väo lubjakivikarjääri jääkvaru osaliseümberhindamise seletuskiri (varu seisuga 31.12.2017)

Geoloogiafondi number 8756

Maavaravaru arvele võtmise otsuse number 1-1/18/927

Maavaravaru arvele võtmise otsuse kuupäev 14.05.2018

Geoloogilise uuringu aruande nimetus Väo lubjakivimaardla plokkide 3, 39, 40, 41 maavara kvaliteedi ja varu osalise ümberhindamise seletuskiri

Geoloogiafondi number 9437

Maavaravaru arvele võtmise otsuse number 1-17/21/72

Maavaravaru arvele võtmise otsuse kuupäev 11.01.2021

Maavara Kehtiv alates aasta Kehtiv kuni aasta Aastane tootmismaht Kaevandatav varu Maksimaalne Maksimaalne aastamäär keskkonnanõuete täitmiseks Ühik Kogus Ühik

Lubjakivi, kõrgemargiline 2019 2039 tuh m³ 488.357 tuh m³ Lubjakivi, madalamargiline 2019 2039 tuh m³ 1.055 tuh m³

Mäeeraldise KOV jaotus Maavara Kehtiv alates aasta Kehtiv kuni aasta KOV-id

KOV EHAK KOV nimetus KOV pindala (ha) KOV pindala eraldisel (ha) Pinna proportsioon Lubjakivi, kõrgemargiline 2019 2039 0784 Tallinn Lubjakivi, madalamargiline 2019 2039 0784 Tallinn

Kõrvaltingimused

15/16

1. Puhastada perioodiliselt settetiiki ulatuses, mis tagab karjäärist välja pumbatava sadevee puhtuse. 2. Tagada karjääri põhja jääva veepideme terviklikkus, vältides sügavate kraavide ja sumpade rajamist. Veepideme kahjustamisel tuleb vigastatud veepide isoleerida. 3. Teostada üks kord aastas tootmisprotsessidest põhjustatud mürataseme mõõtmisi seadmete maksimaalsel võimsusel ja üheaegsel töötamisel. Kaebuste esinemise korral teostada täiendavaid mõõtmisi vastavalt vajadusele ning kooskõlastada mõõtmise ajad ja kohad eelnevalt kohaliku omavalitsusega. Mõõtmiste tulemused esitada Keskkonnaametile ja Tallinna Keskkonnaametile. 4. Korraldada välisõhu kvaliteedi omaseire ettevõtte tootmisterritooriumi piiril. Teostada peenosakeste (PM10) mõõtmised kaks korda aastas ajavahemikul aprillist oktoobrini. Mõõtmised teostada erinevate seadmete samaaegsel töötamisel ja soovitav hajuvusele ebasoodsate ilmastikutingimustel (nt. pikaajaline kuiv periood, elamute poolne tuul). Mõõtmised teostada lõunakaarte tuultega. Mõõtmiste protokollis fikseerida täpne mõõtepunkt, mõõtmiste hetkel toimunud tootmisprotsessid ja ilmastikutingimused. Mõõtmistulemused peavad olema jälgitavad mõõteseaduse § 5 lõigete 1 ja 3 mõistes. Mõõtmised peab teostama akrediteeritud laboratoorium, kes peab tagama mõõtmiste kvaliteedi, jälgitavuse ja tulemuste esinduslikkuse. Mõõtmistulemused esitada loa andjale ja Tallinna Keskkonna- ja Kommunaalametile. 5. Karjääri korrastamisel tagada karjääri alal põhjavee kaitstus arvestades kaevandamisjärgselt tekkivat olukorda, vajadusel katta karjääri põhi katendimaterjali kihiga. 6. Sademetevaesel perioodil, kui ööpäeva keskmine välistemperatuur on üle +5 ℃, on purustus-sorteerimissõlmede töötamine ilma niisutussüsteemita ning karjääris kaevise transportimisel ja killustiku tootmisel kasutatavate teede kasutamine ilma kastmata keelatud. 7. Öisel ajal (ajavahemikus kell 22.00–06.00), pühapäevadel ja riiklikel pühadel ei ole lubatud raimamistööd. 8. Mäeeraldisel kasvavate üle 8 cm rinnasdiameetriga puude raiumiseks taotleda Tallinna Keskkonnaametist raieluba. 9. Tagada Betooni tänava ja Peterburi maanteega külgnevate katendipuistangute geotehniline stabiilsus ja üldine korrashoid. 10. Katastriüksuse Peterburi tee 94 (78403:313:0630) kirdenurgas 0,24 ha suurune teemaa ala korrastada esimesel võimalusel. Pärast korrastatuks tunnistamist moodustada teemaast iseseisev transpordimaa sihtotstarbega katastriüksus ja see riigile tagastada. 11. Laadimistöödel peab laadimiskõrgus olema minimaalne, mida lubab karjääris kasutatav tehnoloogia. 12. Kaevandatavalt alalt eemaldatavat huumusmulda tuleb kasuta selliselt, et ei põhjustata mulla hävinemist. 13. Purustus-sorteerimissõlmede töö korralduses, puuraukude rajamisel ja hüdrovasaraga töötamisel lähtuda ilmastikutingimustest (tuule suund ja kiirus, õhuniiskus jne). Ebasoodsate ilmastikutingimuste korral (nt lõuna tuul üle 10 m/s, pikk kuiv periood), mis ohustavad Lasnamäe elamurajooni ja lähedalasuvaid ettevõtteid tolmu saastamisega, peatada tööd või võtta koheselt kasutusele täiendavad meetmed tolmu leviku vältimiseks.

Kaevandatud maa kasutamise otstarve tootmismaa

Loa lisad Nimetus Manus Lisatakse digidoci Väo lubjakivikarjäär mäeeraldise plaan Lisa 3: Väo lubjakivikarjäär mäeeraldise plaan.pdf Jah

Väo lubjakivikarjäär geoloogilised läbilõiked Lisa 4: Väo lubjakivikarjäär geoloogilised läbiloiked.pdf Jah

Väo lubjakivikarjäär korrastatud ala plaan Lisa 5: Väo lubjakivikarjäär korrastatud ala plaan.pdf Jah

16/16

Tallinn 2019

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud

heitkoguste (LHK) projekt

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

2

Nimetus: Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

Töö tellija: Paekivitoodete tehase osaühing Reg nr 10022037 Peterburi tee 34 Tallinn Harjumaa 11415 Tel +372 6212498 E-post [email protected]

Töö teostaja: LEMMA OÜ Reg nr 11453673 Harju maakond, Tallinn, Kristiine linnaosa, Värvi tn 5, 10621 Tel 5279790 E-post [email protected]

Vastutav koostaja: Piret Toonpere

Töös osales: Andrus Veskioja

Töö versioon: 25.11.2019

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

3

Sisukord

Sissejuhatus ............................................................................................................................................. 4

1 Käitise asukoha kirjeldus ................................................................................................................. 6

1.1 Käitise asukoha geograafiline iseloomustus ........................................................................... 6

1.2 Käitise asukoha klimaatiline iseloomustus ............................................................................. 8

2 Tegevusalade kirjeldus .................................................................................................................. 10

3 Heiteallikad, saasteainete heitkogused tegevusalade kaupa, saasteainete püüdeseadmed ning muud heitme vähendamise meetmed ................................................................................................. 13

4 Saasteainete püüdeseadmed ja heite vähendamise tehnoloogiaseadmed ................................. 19

5 Heiteallikate prognoositava tööaja dünaamika kuude ja päevade lõikes .................................... 20

6 Saasteainete heitkoguste arvestamine ......................................................................................... 22

6.1 Kütuse, jäätmete või nende koospõletamisel välisõhku väljutatavate saasteainete heitkogused ....................................................................................................................................... 22

6.2 Heitmed kaevandustegevusest ............................................................................................. 27

6.2.1 Heiteallikas nr. 1 - puur-lõhketööd ............................................................................... 27

6.2.2 Heiteallikas nr. 2 – raimamine hüdrovasaraga ............................................................. 28

6.2.3 Heiteallikas nr 3 - purustuskompleks Keestrack ........................................................... 28

6.3 Heiteallikas nr. 4 – purustus-sorteerimissõlm Nordberg ...................................................... 29

6.3.1 Heiteallikas nr. 5 –sorteerimissõlm CDE +filter-press – pesuseade Haver (SS CDE) ..... 29

6.3.2 Heiteallikas nr. 6 –sorteerimissõlm CAB ....................................................................... 30

6.3.3 Heiteallikas nr 7 - Scalper sõel ...................................................................................... 30

6.3.4 Heiteallikas nr 8 –segusõlm Benninghoven .................................................................. 30

7 Tehnoloogilised äkkheited ............................................................................................................ 32

8 Lõhnaaine võimaliku esinemise hinnang ...................................................................................... 34

9 Müra võimaliku esinemise hinnang .............................................................................................. 35

10 Muud esineda võivad keskkonnahäiringud .............................................................................. 38

11 Õhukvaliteedi taseme määramine ............................................................................................ 39

11.1 Välisõhus saasteainete hajumise arvutustulemused iga paikse heiteallika kohta. .............. 41

11.2 Ühel tootmisterritooriumil ja sellest väljaspool paiknevate heiteallikate koosmõju ........... 43

12 Saasteainete heitkoguste ja õhu kvaliteedi ja müra seire ........................................................ 45

13 Järeldused ja ettepanekud ........................................................................................................ 47

Kasutatud allikad ................................................................................................................................... 49

Lisad ...................................................................................................................................................... 50

Lisa 1 - Hajuvuskaardid ..................................................................................................................... 50

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

4

Sissejuhatus

Käesolev töö on koostatud Paekivitoodete tehase osaühing (reg. nr. 10022037) tellimusel jalähteandmete alusel ettevõtte Väo karjääris toimuvale tegevuse õhuheidetele keskkonnakaitselise hinnangu andmiseks ja õhusaasteloa L.ÕV/317864 muutmise taotlemiseks. Ettevõtte põhitegevusalaks on killustiku tootmine – EMTAK 08122. Õhusaasteloa muutmine on vajalik seoses ettevõtte osade saasteallikate muutumisega. Likvideeritakse senine heiteallikas nr 4 (PPS-5 /PSS MetsoMinerals+ lubjakivi ja killustiku laadimine) ning lisanduvad mobiilne scalper sõel ja mobiilne rootorpurustist ja sõelast koosnev kompleks. Ettevõtte põhimõtteline tegevus ega mahud võrreldes olemasoleva loaga ei muutu.

Käesoleva töö eesmärgiks on hinnata Paekivitoodete tehase osaühing (edaspidi ka PTT) Väo karjäärist atmosfääri väljutatavate heitmete koguseid, kontsentratsioone maapinna lähedases õhukihis ja hajuvust ebasoodsate ilmastikutingimuste juures.

Käesoleva lubatud heitkoguste projekti (LHK projekt) on koostanud LEMMA OÜ (reg nr 11453673).

Ettevõttel on õhusaasteluba vajalik vastavalt keskkonnaministri 14.12.2016 määrus nr 67 „Tegevuse künnisvõimsused ja saasteainete heidete künniskogused, millest alates on käitise tegevuse jaoks nõutav õhusaasteluba” (edaspidi määrus 67), lisa kohaselt, kuna heiteallikatest eralduvate tahkete osakeste heitkogus on üle 1 tonni aastas. PTT tegeleb Väo karjääris lubjakivi kaevandamise ja killustiku tootmisega, mille käigus eralduvad välisõhku tahked osakesed. Kehtiva välisõhu saasteloa alusel eraldub puurimistöödel, laadimisel, lõhkamistöödel ning purustussõlmedes killustiku tootmisel tahkeid osakesi rohkem kui 1 tonn aastas. Lisaks eraldub lõhkamistöödel lämmastikoksiide ning süsinikmonooksiide ning mobiilsete seadmete töötamiseks kasutatavad diiselgeneraatorid emiteerivad suitsugaase.

Saasteainete heitkoguste määramine on teostatud arvestuslikul meetodil Eestis kehtivate ja rahvusvaheliselt tunnustatud metoodikate ja Eestis kehtivate saasteainete piirkontsentratsioonide normatiivide alusel.

Lähtutud on järgmistest õigusaktidest:

1 „Atmosfääriõhu kaitse seadus1“ vastu võetud 15.06.2016.

2 Keskkonnaministri 14.12.2016 määrus nr 67 „Tegevuse künnisvõimsused ja saasteainete heidete künniskogused, millest alates on käitise tegevuse jaoks nõutav õhusaasteluba1”.

3 Keskkonnaministri 27.12.2016 määrus nr 75 „Õhukvaliteedi piir- ja sihtväärtused, õhukvaliteedi muud piirnormid ning õhukvaliteedi hindamispiirid1”.

4 Keskkonnaministri 16.12.2016 määrus nr 71 „Välisõhus leviva müra normtasemed ja mürataseme mõõtmise, määramise ja hindamise meetodid“

5 Keskkonnaministri 24.11.2016 määrus nr 59 „Põletusseadmetest ja põlevkivi termilisest töötlemisest välisõhku väljutatavate saasteainete heidete mõõtmise ja arvutusliku määramise meetodid“.

6 Keskkonnaministri 27.12.2016 määrus nr 86 „Välisõhku väljutatava süsinikdioksiidi heite arvutusliku määramise meetodid“.

Kuna Eestis puudub kinnitatud siseriiklik metoodika kaevandamistööde käigus eralduvate saateainete heitkoguse määramiseks, siis käesolevas LHK projektis on tuginetud järgmistele metoodikatele:

1. US EPA AP42. 2004. Ch 11.9.2 Crushed Stone Processing and Pulverized Mineral Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s1902.pdf.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

5

2. US EPA AP42. 1995. Ch. 11.19.1 Sand And Gravel Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s19-1.pdf.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

6

1 Käitise asukoha kirjeldus

1.1 Käitise asukoha geograafiline iseloomustus

Paekivitoodete tehase osaühing teostab kaevandamist neile kuuluvatele Väo karjääri alal (õhusaasteloa kontekstis vaadeldakse kõiki PTT Väo karjääre ühe tootmisüksusena – Väo karjäär).

Väo karjäär paikneb Tallinnas Lasnamäel, Peterburi maanteest lõunasse jäävas tööstuspiirkonnas, kus valdavalt on naaberkinnistute sihtotstarve tootmis- ja mäetööstusmaa.

Karjäär hõlmab peamiselt kolme katastriüksust Peterburi tee 94j (tunnus 78403:313:0640), Peterburi tee 94h (tunnus 78403:313:0650) ja Peterburi tee 94 (tunnus 78403:313:0630). Lisaks kuuluvad karjääri alasse Paneeli tn 1 (78401:101:2693), Paneeli tn 9 (78401:101:2695), Betooni tn 51 (78403:313:0110) ja Peterburi tee 94c (78403:313:0001). Käitise asendiplaan on esitatud joonis 1 ja heitallikate plaan joonis 2. EHAK: 0387 – Lasnamäe linnaosa, Tallinna linn. Tegu on 100 % mäetööstusmaa sihtotstarbega kinnistutega.

Karjääri suurus kokku on u 180 ha.

Elamud külgnevad karjääri kirde nurgaga ning asuvad üle Peterburi tee karjäärist põhja suunas. Karjääri põhja- ja lääneserv on astanguline, kõrgus u 13-15 m, lisaks u 1,5-2 m vall. Kirde nurgas, lähimate elamute ja kaevandusala vahel nii kõrget astangut ei ole (2-4 m) ning seetõttu võib kaevandamine põhjustada teatud häiringuid. Põhja suunas asuvad Lasnamäe kõrghooned paiknevad tunduvalt kaugemal – 470 m mäeeraldise piirist.

Karjääri lähialale jääb mitmeid teisi paikseid heiteallikaid. Andmed nende kohta on esitatud Tabel 15.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

7

Joonis 1. Käitise asendiplaan. Punaste ringidega märgitud heiteallikate asukohad mida kasutati hajuvusarvutuste teostamisel ja punase joonega tootmisterritooriumi piir. Heiteallikate 1, 2, 3 ja 7 asukohad on karjääri piirides muutuvad ja numbritega on kujutatud nende potentsiaalsed

asukohad. TM - tootmismaa, E - elamumaa, Ä - ärimaa, S -sihtotstarbeta maa, TR - transpordimaa, Ü – üldkasutatav maa, MT - maatulundusmaa. N1-N13 naabruses paiknevad paiksed heiteallikad.

Tähis asendiplaanil Heiteallika nimetus 1 Puurimine/lõhkamine 2 Hüdrovasar + laadimine 3 Purustuskompleks Keestrack 4 PSS Nordberg + laadimine 5 SS CDE 6 SS CAB 7 Scalper sõel 8 Bennighoven

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

8

Joonis 2. Heiteallikate asukohakaart. Punase joonega tähistatud tootmisterritooriumi piir.

1.2 Käitise asukoha klimaatiline iseloomustus

Harku valla klimaatilised näitajad (Harku meteoroloogiajaama andmetel) on paljuaastaste mõõtmisandmete põhjal järgmised:

Temperatuurid:

välisõhu keskmine temperatuur 4,7 oC;

välisõhu arvestuslik temperatuur keskküttele -22 oC;

kõige soojema kuu keskmine õhutemperatuur kell 13.00 +21 oC

Tuuled:

Väikseim kuu keskmine tuule kiirus (august) 3,2 m/s

Suurim tuule keskmine kiirus (jaanuar) 4,5 m/s

Paljuaastane keskmine tuule kiirus 3,9 m/s

Sademed:

Aasta keskmine sademete hulk 693 mm

Minimaalne keskmine kuu sademete hulk (veebruar) 34 mm

Maksimaalne keskmine kuu sademete hulk (august) 83 mm

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

9

Joonis 3. Harku meteoroloogiajaama tuulteroos 2016-2018 perioodi kohta.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

10

2 Tegevusalade kirjeldus

Paekivitoodete tehase osaühing põhitegevusalaks on killustiku tootmine – EMTAK 08122.

PTT on vanimaid ehitusmaterjalide tootjaid Eestis ja omab liidrikohta paekivikillustikku tootvate ettevõtete seas.

Ettevõtte Väo karjääride alal töötab eri vahetustes kokku u 60 töötajat. Tootmine toimub vastavalt nõudmisele. Maksimaalne tööaeg ööpäevaringselt ja aastaringselt. Aastaseks tööajaks on kuni 8400 tundi.

Ettevõte tegeleb paekivi kaevandamisega, selle purustamise ja sorteerimisega.

Välisõhu kvaliteeti mõjutavad järgmised tegevused: puur-lõhketööd, kaevise töötlemine ja sorteerimine ning laadimistööd.

Paekivi kaevandamise maht võib ulatuda kuni 600 000 m3/a. Eelsõelumise käigus eraldub 30-35% materjalist peenfraktsioonina (0-5 mm) ja saviosakestena, mis läheb edaspidisele töötlemisele kiviliiva sõlmedele CDE ja CAB. CDE-lt kõige peenem fraktsioon läheb vajaduse korral edasi töötlemiseks filter-pressi. Seega killustiku (fraktsioon kuni 64 mm) kogus, mida purustatakse ja sõelutakse on kuni 1 021 800 t/a. Vastavalt USEPA metoodikale, on märkimisväärse tolmamisega tertsiaarne- (5-25 mm) ja peenpurustus (<5 mm). PTT Väo karjääri moodustab jämedam fraktsioon 32-64 mm ~35% toodangust. Selle alusel on tertsiaar- ja peenpurustusele mineva materjali kogus 520 000 t/a. Peenpurustusse ja – fraktsioneerimise läheb 25% mäemassist, so 300 000 t/a.

Tolmamist vähendab oluliselt materjali niisutamine. Materjali niiskussisaldusega üle 1,5% loetakse niiskeks. Antud käitises on niisutamine põhiline võte tolmamise leevendamiseks.

Ettevõtte tegutseb aastaringselt. Tegevuses võib ilmneda sesoonse iseloom, vastavalt turu nõudlusele. Kindel sesoonse töö on seadmetedel CDE ja CAB, filter-press ja Haveril, kui seadmed töötavad veega. Põhiline töö käib teises, kolmandas ja osaliselt ka neljandas kvartalis (umbes seitse kuud). Talvel jääb suurem osa toodangust seisma laoplatsidele, kuni tee-ehitustööde hooaja alguseni. Ülejäänud ajal pikaajalist toodangu ladustamist ei ole ette näha. Põhimõtteliselt on töö korraldatud nii, et toodang laaditakse veokitele otse sõlmest või segusõlmest Benninghoven, ilma lühiajalise vaheladustamiseta.

Killustiku tootmise tööd algavad paekivi kaevandamisest, mida tehakse kas hüdrovasaraga või puur- lõhketööde abil. Puur-lõhketööd (heiteallikas nr 1) kujutavad endast paekivi kaevandamise ettevalmistavat etappi. Peterburi tee läheduses raimatakse lubjakivi hüdrovasaraga (heiteallikas 2), karjääri lõunaosas toimub raimamine lõhkamise teel. Aastas võivad hüdrovasaraga raimamistööd kesta kuni 6000 h.

Lõhkepuuraukude puurtööd tehakse masinaga “Tamrock”, mis on varustatud tsüklonist ja 10 filtrist koosneva püüdesüsteemiga, mille efektiivsus on 99,5%. Puuritakse 85 mm läbimõõduga lõhkeauke; ühe 15 m sügavuse augu puurimiseks kulub 8 min, intensiivsuseks on 5 auku tunnis, 20 auku päevas. Aastas võivad puurimistööd kesta kuni 1 200 h. Üks puurauk on vajalik 135 m3 loodusliku lubjakivimassiivi kobestamiseks. Lõhketöid teostab litsentseeritud operaator ettevõte. Lõhkamiseks kasutatakse ammooniumnitraadi baasil toodetud lõhkeainet “ANFO” või emulsioonlõhkeainet nobeliit. Maksimaalne aastane lõhkeaine kogus võib ulatuda kuni 130 tonnini (0,6-0,7 kg/m ). Lõhketööde üldine kestus võib olla kuni 400 h/a.

Kaevandamisele järgneb laadimine. Laadimistööd toimuvad kahes faasis. Kõigepealt toimub raimatud lubjakivi laadimine purustus-sorteerimissõlme ning seejärel killustiku laadimine äraveoks kallurile purustus-sorteerimissõlme juures. Raimatud lubjakivi laadimise vajadust soovitakse

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

11

vähendada uue mobiilse purustuskompleksi Keestrack kasutuselevõtuga. Veoks kasutatakse kallureid, mis võtavad peale 27 t raimatud mäemassi. Valmistoodangut ehk killustikku väljavedu teostatakse kliendi transpordiga. Maksimaalselt kasutatakse 250-500 veokit päevas, sõltuvalt hooajast. Klientidele väljavedu algab kell 7.30 ja lõpeb sõltuvalt hooajast kell 16.30-20.00. Tehnoloogiline transport töötab ööpäevaringselt

Transpordivahendite liikumisel tekkiva tolmu tõkestamiseks on ehitatud asfaltkattega väljaveotee, mida pidevalt hooldatakse. Karjäärisisestel muudel teedel on kasutusel kastmisautod, mis kastavad karjääri teid kuival ajal alates kella 7-st kuni 20-ni.

Killustiku vaheladustamine puistangusse toimub tavaliselt ainult talvisel perioodil, soojal ajal toodang kogu ulatuses realiseeritakse. Talvisel ajal on lubjakivi niiskuse sisaldus 3-4%, mis muudab selle peenosiste lenduvuse tühiseks. Segusõlm Benninghoven (heiteallikas 8) töötab põhiliselt kevad- suve-sügisperioodil kuna killustiku segusid kasutatakse peamiselt teedeehituse vajadusteks, mis ei toimu talveperioodil.

Killustiku valmistamisel kasutatakse purustus-sorteerimissõlme (PSS). Selleks on 1998. aastal paigaldatud statsionaarne kivipurustus-sorteerimissõlm Nordberg (heiteallikas nr 4). Töö toimub maksimaalselt 24 h/d, 320 d/a, kuni 8400 h/a.

PSS Nordberg on nominaalvõimsusega 125 t/h. Aasta maksimaalne toodangumaht on 500 000 tonni. Seadmel on kaks rootor- ja üks koonuspurusti peenpurustamiseks ning kolm sõela (fraktsioonid 4-16; 16-32 ja 32-64 mm); transportkonveierid on katmata. Seadme töö ajal pihustatakse pöörlevast veekahurist FOG Cannon tolmamise vähendamiseks vett nii purustitele, kui ka sõeladele ja konveierile ning sõlme ümbrusele.

Killustiku peenikest fraktsiooni töödeldakse edasi kiviliiva sorteerimissõlmedes CDE (heiteallikas 5) ja CAB (heiteallikas 6). Protsess toimub veega, surve all ja kinniselt – sisuliselt toimub peenfraktsiooni läbipesu eri fraktsioonide eraldumisega. Kogu protsessi ulatuses on tagatud piisav niiskus tolmamise vältimiseks, va kuiva materjali (killustiku) sisselaadimisel.

Uute heiteallikatena lisanduvad kaks mobiilset seadet. Esiteks Scalper sõel (heiteallikas nr 7), mis sõelub sõelmetest välja suuremad kivid, puujuurikad. Sõela tööaeg aastas on 7 kuud, ööpäevas töötab 12 h/d, 5p/n. Sõela tootlikkus on max 200 t/h. Sõel töötab diiselkütusel. Sõela mootori võimsus on 75 kW ja see kasutab diiselkütust 12 l/h.

Teisena lisandub purustuskompleks Keestrack (heiteallikas nr 3) ehk rootorpurustist ja sõelast koosnev kompleks. Kompleksi tööaeg aastas on 250 päeva, ööpäevas töötab 16 h/d, 5p/n. Kompleksi tootlikkus on max 400 t/h. Kompleks töötab kas diiselkütusel või elektril. Elektritoidet kasutatakse juhul kui selleks on tehniline võimalus. Rootorpurusti võimsus on 454 kW ja sõela mootori võimsus on 85 kW. Kompleks kasutab diiselkütust kokku 70 l/h.

Kõik saasteallikad on organiseerimata, seetõttu on selliste saasteallikate parameetrid tuletuslikud. Samuti ei ole puurimise/lõhkamise ning hüdrovasara heiteallikatel (saasteallikad 1 ja 2) püsivat asukohta ning need nihkuvad koos tööjärjega.

Lähtudes eelnevast, on võimalik antud tootmisterritooriumil eristada kaheksa heiteallikat:

- heiteallikas nr. 1 – puurimine/lõhkamine koos lubjakivi laadimisega;

- heiteallikas nr. 2 – hüdrovasar + lubjakivi laadimine;

- heiteallikas nr 3 – Purustuskompleks Keestrack + killustiku laadimine + diiselkütuse põletamine.

- heiteallikas nr. 4 – PPS Nordberg + lubjakivi laadimine;

- heiteallikas nr. 5 – SS CDE(filter-press-Haver) + killustiku laadimine;

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

12

- heiteallikas nr. 6 – SS CAB + killustiku laadimine.

- heiteallikas nr 7 - Scalper sõel + killustiku laadimine + diiselkütuse põletamine;

- heiteallikas nr. 8 – PPS Nordberg + SS CDE valmistoodangu laadimine Benninghoveni seadme abil.

Peenfraktsioon (sõelmed)

→

Sõelmete edasine sorteerimine Scalper

sõela abil ning sorteerimissõlmedes

CDE ja CAB

→

Töödeldud materjal

klientidele ja karjääri põhja

katmiseks korrastusprojekti

kohaselt

↑

↓

Lubjakivi raimamine:

hüdrovasaraga või puur-

lõhketööde abil

→

Vajadusel raimatud materjali

vedu

→

Purustus- ja sorteerimistööd

Nordbergi ja Keestracki abil

CDE sorteeritud materjal

↓

↓

Vajalikku fraktsiooni eraldatud killustik

→ Killustikusegude

valmistamine Benninghoveni abil

↓

↓

Killustik klientidele

Killustikusegud klientidele

Joonis 4 Käitise tegevuse lihtsustatud plokkskeem

3 Heiteallikad, saasteainete heitkogused tegevusalade kaupa, saasteainete püüdeseadmed ning muud heitme vähendamise meetmed

Nagu eelpool kirjeldatud on ettevõttel kokku 8 heiteallikat. Koondandmed heiteallikate ja saasteainete aasta ja hetkeliste heitkoguste kohta tegevusalade kaupa on esitatud Tabel 1. Heitkoguste arvutamist on kajastatud järgmistes peatükkides.

Tabel 1. Heiteallikad ning saasteainete aasta ja hetkelised heitkogused heiteallikate kaupa

Tegevusala, tehnoloogiaprots ess või seade

Heiteallika ja väljuvate gaaside parameetrid Välisõhku eralduv saasteaine

SNAP -i kood

Nimetus Nimetus Nr plaan il või kaar dil

L-EST97

koordinaadid (pindallika korral koordinaadi-paar – alumine vasak ja ülemine parem nurk)

Ava läbi- mõõt, m

Välju- mis- kõrgu s maa- pinnas t, m

Joon- kiirus, m/s

Te m- per a- tuur , oC

CAS nr

Nimetus Heitkogus

X Y hetkeline, g/s (täpsus 0,001)

tonnid es aastas

1 2 3 4 5 6 7 8 9 10 11 12 13 14

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami

Puurmasin+ laadimine

1 asukoht muutub karjääri piirides

0.5 3 1 20 PM- sum

Osakesed summaarselt

0.004 0.016

PM 10 Peenosakesed

0.001 0.001

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

14

ne

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

Lõhkamine 1 asukoht muutub karjääri piirides

0.5 3 1 20 PM- sum

Osakesed summaarselt

1.200 1.728

10102 -44-0

Lämmastikdiok siid

0.131 1.885

630- 08-0

Süsinikmonook siid

0.116 1.664

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

Hüdrovasar + laadimine

2 asukoht muutub karjääri piirides

0.5 3 1 20 PM 10 Peenosakesed

0.003 0.035

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

15

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

PSS Nordberg + laadimine

4 6588507 .6; 6588533 .5

549668. 3; 549707. 5

mahtallik as

5 mahtallik as

20 PM- sum

0.048 1.085

1.085

PM 10

0.024 0.529

0.529

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

SS CDE 5 6588424 .7; 6588439 .9

549613. 9; 549643. 3

mahtallik as

5 mahtallik as

20 PM 10

0.001 0.013

0.013

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

16

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

Bennighoven 8 6588716 .2; 6588738 .7

549465. 6; 549485. 4

mahtallik as

5 mahtallik as

50 PM 10

0.001 0.019

0.019

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami ne

SS CAB 6 6588894 .8; 6588931 .4

550802. 1; 550825. 7

mahtallik as

5 mahtallik as

PM 10

0.001 0.013

0.013

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami

Scalper sõel 7 asukoht muutub karjääri piirides

mahtallik as

5 mahtallik as

20 PM- sum

Osakesed summaarselt

0.069 0.450

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

17

ne

PM 10 Peenosakesed

0.044 0.288

0301 05

paiksed mootorid

Scalper sõela generaator

7 mahtallik as

5 mahtallik as

100 PM 10 Peenosakesed

0.001 0.003

10102 -44-0

Lämmastikdiok siid 0.008 0.055

630- 08-0

Süsinikmonook siid 0.104 0.683

NMV OC

NMVOC 0.004 0.026

7446- 09-5

Vääveldioksiid 0.000 0.004

124- 39-9

Süsinikdioksiid 59.776

4061 8

Töötlemi ne puidu- , paberi-, toiduaine te jne tööstuses : lubjakivi ja dolomiidi kasutami

Purustuskompl eks Keestrack

3 asukoht muutub karjääri piirides

mahtallik as

5 mahtallik as

20 PM- sum

Osakesed summaarselt

0.121 1.736

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

18

ne

PM 10 Peenosakesed

0.058 0.840

0301 05

paiksed mootorid

Purustuskompl eks Keestracki generaator

3 mahtallik as

5 mahtallik as

100 PM 10 Peenosakesed

0.004 0.054

10102 -44-0

Lämmastikdiok siid 0.060 0.862

630- 08-0

Süsinikmonook siid 0.559 8.056

NMV OC

NMVOC 0.028 0.410

7446- 09-5

Vääveldioksiid 0.003 0.048

124- 39-9

Süsinikdioksiid

766.35 8

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

19

4 Saasteainete püüdeseadmed ja heite vähendamise tehnoloogiaseadmed

Puurimistöö laengute paigaldamiseks tehakse masinaga „Tamrock“, mis on varustatud tsüklonist ja filtritest koosneva püüdesüsteemiga, mille efektiivsus on 99 %.

Tabel 2. Saasteainete püüdeseadmed ja heite vähendamise tehnoloogiaseadmed. Heitallika nr plaanil või

kaardil

Tegevusala või tehnoloogiaprotsess/seade

Püüdeseade Püütav saasteaine Projekteeritud puhastusaste, %

Püüdeseadme efektiivsuse

kontrollimise sagedus SNAPi kood SNAPi nimetus Nimetus, tüüp Arv CASi nr Nimetus

1 2 3 4 5 6 7 8 9

1 40618

Töötlemine puidu-, paberi-, toiduainete jne tööstuses: lubjakivi ja dolomiidi kasutamine

tsüklonist ja 10 filtrist koosnev püüdesüsteem 1

PM- sum Osakesed summaarselt 99.5

Vastavalt töö intensiivsusele, vähemalt 1 kord aastas hooldus

5 Heiteallikate prognoositava tööaja dünaamika kuude ja päevade lõikes

Tabel 3. Heiteallikate prognoositav tööajaline dünaamika kuude lõikes Heiteallikas Tööajaline dünaamika kuude lõikes, %-des hetkelisest heitkogusest

Nr plaanil või kaardil

Nimetus Jaanuar Veebruar Märts Aprill Mai Juuni Juuli August Septem- ber

Oktoo- ber

Novem- ber

Detsem- ber

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Puurmasin+ laadimine 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

1 Lõhkamine 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

2 Hüdrovasar + laadimine 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

4 PSS Nordberg + laadimine 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

5 SS CDE 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

8 Bennighoven 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

6 SS CAB 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

7 Scalper sõel 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

3 Purustuskompleks Keestrack

100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

Tabel 4. Heiteallikate prognoositav tööaeg päevade lõikes (andmeid esitatakse selle kuu kohta, mille tööaja dünaamika %-des on suurim

Heiteallikas Tööaeg päevade lõikes (kellaaeg 00.00–24.00)

Nr plaanil

või kaardil

Nimetus Esmaspäev-

reede Laupäev Pühapäev

1 2 3 4 5

1 Puurmasin+ laadimine 9.00-17.00

1 Lõhkamine 9.00-17.00

2 Hüdrovasar + laadimine 6.00-22.00 6.00-22.00 6.00-22.00

4 PSS Nordberg + laadimine 0.00-24.00 0.00-24.00 0.00-24.00

5 SS CDE 0.00-24.00 0.00-24.00 0.00-24.00

8 Bennighoven 7.30-24.00 7.30-24.00 7.30-24.00

6 SS CAB 0.00-24.00 0.00-24.00 0.00-24.00

7 Scalper sõel 7.30-24.00 7.30-24.00 7.30-24.00

3 Purustuskompleks Keestrack 7.30-24.00 7.30-24.00 7.30-24.00

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

22

6 Saasteainete heitkoguste arvestamine

6.1 Kütuse, jäätmete või nende koospõletamisel välisõhku väljutatavate saasteainete heitkogused

Karjääri mobiilsetel seadmetel (heiteallikatel 3 ja 7) on kasutusel diiselgeneraatorid. Generaatorite heitmeid ei ole korrektne arvutada keskkonnaministri määrusest 24.11.2016 nr 59 Põletusseadmetest ja põlevkivi termilisest töötlemisest välisõhku väljutatavate saasteainete heidete mõõtmise ja arvutusliku määramise meetodid lähtuvalt. Generaatorite heitmete arvutamisel on lähtutud diiselmootoritele EL kehtivatest heitkoguste nõuetest.1

Keestrack´i kompleksi puhul toimub reaalselt diislikütuse kasutamine erandjuhtudel, kui puudub võimalus seadme elektrivõrguga ühendamiseks. LHK projektis on arvestatud halvima olukorraga ning diiselkütuse aastakulu arvestatud variandile kui kogu seadme töötamine toimub diiselkütusel.

Tabel 5. Diiselgeneraatoritele kehtivad maksimaalsed lubatud saasteainete heitkogused. Võimsus CO LOÜ NOx PM

kW g/kWh

56 ≤ P < 130 5 0.19 0.4 0.025

130 ≤ P ≤ 560 3.5 0.19 0.4 0.025

Tabel 6. Seadmete diiselgeneraatoritest eralduvate saasteainete heitkogused.

Seade Võimsus CO LOÜ NOx PM SOx

t/a

Scalper sõela generaator 75 0.5850 0.0222 0.0468 0.0029 0.0032

Keestrack purusti generaator 454 6.3560 0.3450 0.7264 0.0454

0.0482

Keestrack sõela generaator 85 1.7000 0.0646 0.1360 0.0085

g/s

Scalper sõela generaator 75 0.1042 0.0040 0.0083 0.0005 0.0003

Keestrack purusti generaator 454 0.4414 0.0240 0.0504 0.0032 0.0021

Keestrack sõela generaator 85 0.1181 0.0045 0.0094 0.0006 0.0004

Vääveldioksiidi heide arvutatakse kütuse väävlisisaldusest lähtudes, kasutades järgmist valemit:

MSO2 = 0,02 × B × Sr × (1–η), t, kus

B – kütusekulu vaadeldaval perioodil, t;

1 EUROOPA PARLAMENDI JA NÕUKOGU MÄÄRUS (EL) 2016/1628, 14. september 2016, mis käsitleb väljaspool teid kasutatavate liikurmasinate sisepõlemismootorite gaasiliste saasteainete ja tahkete osakeste heite piirnorme ja tüübikinnitusega seotud nõudeid, millega muudetakse määruseid (EL) nr 1024/2012 ja (EL) nr 167/2013 ning muudetakse direktiivi 97/68/EÜ ja tunnistatakse see kehtetuks.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

23

Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent;

η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk, mida arvestatakse ainult põlevkivi korral.

Vääveldioksiidi hetkeline heitkogus MpSO2 tahke kütuse ja vedelkütuse põletamisel arvutatakse kütuse väävlisisaldusest lähtudes, kasutades järgmist valemit:

MpSO2 = 20 × P × Sr × (1–η) / Qri, g/s, kus

P – põletusseadme nimisoojusvõimsus sisseantava kütusekoguse põhjal, MWth;

Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent (antud juhul 0.01);

η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk;

Qri – kütuse alumine kütteväärtus, MJ/kg (antud juhul 43).

Vastavalt keskkonnaministri määrusele 27.12.2016 nr 86 Välisõhku väljutatava süsinikdioksiidi heite arvutusliku määramise meetodid leitakse süsinikdioksiidi heitkogus järgnevalt:

Mc = 10-3 x B1 x qc x Kc, kus

Mc - süsiniku heitkogus gigagrammides (GgC); B1 – kütusekulu (TJ); qc – süsiniku eriheide (tC/TJ); Kc – oksüdeerunud süsiniku osa. Diisli puhul on qc – 20.2 (tC/TJ), Kc – 1.

Mco = Mc x 3.664, kus Mco – CO2 heitkogus (GgCO2); Mc – süsiniku heitkogus gigagrammides (GgC).

Näiteks Scalperi sõela generaatori puhul on süsinikdioksiidi kogus järgmine: Kütteväärtus 43 MJ/kg Kasutegur 0.9

Väävlisisaldus 0.01

Kütuse aastane kulu B 16.0992 T B1 692.2656

Qc 20.2 tC/TJ Kc 1

Mc = 10-3 x B1 x qc x Kc= 13.98377

Mco = Mc x 3.664 51.23652 t/a

Tabel 7. Kütuse ning jäätmete või koospõletamisel välisõhku väljutatud saasteainete heitkogused

Heit ealli ka nr plaa nil või kaar dil

Tegevu sala või tootmis protses si SNAPi kood

Põletusseade Kasutatav kütus või jäätmed Välisõhku väljutatud saasteaine Heitkogus

Katl atüü p

A r v

Soojussis endile vastav nimisooj usvõims us, MWth

Tööt undi de arv aasta s

Kasu tegu r

Püüd esea de (ole maso lul nime tada)

KNi koo d

KNi nim etus

Vää vli sisa ldu s, %

Alumi ne kütte väärt us, MJ/kg ; gaas – MJ/N m3

Kogus aasas

CAS i nr

Nimetus Heide väljuvate gaaside mahuühiku kohta, mg/Nm3 (täidetakse heite piirväärtuse olemasolu korral)

hetk elin e, g/s (täp sus 0,00 1; RM mg/ s)

tonni des aasta s (täps us 0,001 ); RM ja POSi d, kg- des (täps us 0,001 ); PCDD /PCD F, mg (täps us 0,000 001)

Ton ni, sh ved elga as

G aa s, tu ha t m 3

Piirv äärt us

Progno ositav kontsen tratsioo n

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

3 030105 põle ti

1 0.075 1560 0.9 271 0 19 29

diise lküt us

0.0 1

43 16.1 0

PM 10

Peenosa kesed

0.00 1

0.003

101 Lämmas 0.00 0.047

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

25

02- 44- 0

tikdioksi id

8

630 -08- 0

Süsinik monook siid

0.10 4

0.585

NM VO C

NMVOC 0.00 4

0.022

744 6- 09- 5

Vääveldi oksiid

0.00 0

0.003

124 -39- 9

Süsinikd ioksiid

51.23 7

7 030105 põle ti

2 0.539 4000 0.9 271 0 19 29

diise lküt us

0.0 1

43 240. 8

PM 10

Peenosa kesed

0.00 4

0.054

101 02- 44- 0

Lämmas tikdioksi id

0.06 0

0.862

630 -08- 0

Süsinik monook siid

0.55 9

8.056

NM VO C

NMVOC 0.02 8

0.410

744 6-

Vääveldi oksiid

0.00 3

0.048

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

26

09- 5

124 -39- 9

Süsinikd ioksiid

766.3 58

6.2 Heitmed kaevandustegevusest

Kuna Eestis puudub kinnitatud siseriiklik metoodika kaevandamistööde käigus eralduvate saateainete heitkoguse määramiseks, siis käesolevas LHK projektis on tuginetud järgmistele metoodikatele:

1. US EPA AP42. 2004. Ch 11.9.2 Crushed Stone Processing and Pulverized Mineral Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s1902.pdf.

2. US EPA AP42. 1995. Ch. 11.19.1 Sand And Gravel Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s19-1.pdf.

Kaevandamistööde käigus eralduvate saasteainete heitkogused on arvutatud vastavalt metoodikale: US EPA AP42. 2004. Ch 11.9.2 Crushed Stone Processing and Pulverized Mineral Processing.

Antud metoodikas käsitletakse kivipurustamist ja –sõelumist vastavalt produkti toodangu fraktsioonile. Eristatud on primaarne, sekundaarne, tertsiaarne ja peenpurustus ning tava- ja peensõelumine. Käesolevas projektis on purustamise juures lähtutud tertsiaar- ja peenpurustamise (vastavalt fraktsioonid üle ja alla 0,5 cm) emissioonifaktoritest, st primaarne ja sekundaarne purustamine on iseloomustatud tertsiaarse purustamise emissioonifaktorite abil. Sama jaotus kehtib ka sõelumisel. Lisaks ülalmainitud operatsioonidele võimaldab metoodika määrata emissioonifaktorid ka konveiertranspordile, puurimisele ning kivi- ja killustiku laadimisele.

Teine kriteerium emissioonifaktorite määramisel on protsessi kontrollitavus. Selle all on mõeldud purustus-sorteerimissõlme varustatust niisutussüsteemiga.

Emissioonifaktorid (kg/t) on määratud summaarsete tahkete osakeste (PM-sum, aerodünaamiline läbimõõt on 10-100 µm), peenosakestele (PM10) ning mõningal juhul ka eriti peenetele osakestele (PM2,5). Emissioonifaktorid iseloomustavad nii lubjakivi kui graniidi töötlemisel tekkivaid tolmu heitkoguseid. Seetõttu ei ole graniitkillustiku tootmine antud töös eraldi välja toodud, kuna graniitkillustiku tootmine võib teatud tingimustel ainult asendada lubjakivikillustiku tootmist, st töödeldava materjali kogused ei muutu.

6.2.1 Heiteallikas nr. 1 - puur-lõhketööd

Antud saasteallika puhul on puur-lõhketööde osas kasutatud metoodilise allikana varasemaid LHK projekte (koostatud P. Luiga ja A. Ulanova). Põhjuseks on asjaolu, et USEPA metoodikas ei ole käsitletud filtersüsteemiga puurmasinat (ainult niisutusega) ning lõhkamistöid puudutavas metoodikas (AP 42, C. 13.3-1) ei ole käsitletud lõhkeainet nobeliit ja AN FO.

Puurtööd teostatakse puurmasinaga “Tamrock”, mis on varustatud tsükloni ja 20 filtrist koosneva püüdesüsteemiga püüdeefektiivsusega 99,5%. Puurtööde kestus võib ulatuda kuni 1 200 h/a. Puuri läbimõõt on 85 mm. Sellise jämedusega puuri puhul on PM10 tolmuheide ilma püüdeseadmeta 2,6 kg/h ehk 0,72 g/s. Maksimaalne tolmu heitkogus, arvestades filtersüsteemi on 0,0156 t/a ja 0,0036 g/s.

Mürgiste gaaside tekke ja leviku vältimiseks, kasutatakse tasakaalustatud või vähese positiivse hapnikubilansiga liitlõhkeaineid: nobeliiti või ANFO-t.

Lõhketööde üldiseks kestuseks saab lugeda 400 h/a. Lõhkeainest eraldub NO 14,5 g/kg ja CO 12,8 g/kg. Selle alusel on aastane heitkogus 130 t lõhkeaine kasutamise juures:

NOx – 1,885 t/a ja 1,131 g/s;

CO – 1,664 t/a ja 1,116 g/s.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

28

Lõhketöödega raimatakse maksimaalselt 200 tuh m3 lubjakivi aastas. Tolmu eraldumise intensiivsuseks on hinnanguliselt 1,2 g/s, mis 400 töötunni kohta annab tolmu heitkoguseks 1,728 t/a. Siiski toimub saasteainete paiskamine välisõhku ja seal hajumine väga lühikese aja kestel, mis ei võimalda hinnata saastatuse tasemele vastavust, ka saasteallika parameetrid on tinglikud, mis kokkuvõttes annab aluse käsitleda lõhkamistöid kui tehnoloogilist äkkheidet.

Lõhatud lubjakivi lasu laaditakse ekskavaatoriga kallurile. Laadimiseks kasutatakse ekskavaatorit kopamahuga kuni 4,5 m. Laadimine toimub 27 tonnise mahutavusega kallurisse, üks laadimine võtab aega 5 min.

Maksimaalne lubjakivi kogus on 500 000 t/a. Purustuskompleksi Keestrack kasutuselevõtt vähendab esmase laadimise vajadust, sest kompleks on võimalik viia raimamistööde piirkonda. Arvestatud on, et 400 000 t lõhkamise teel raimatud lubjakivist töödeldakse purustuskompleksiga Keestrack ning esmane laadimine toimub kuni 100 000 tonni osas.

PM10 eriheide raimatud kivi laadimisel on USEPA metoodika järgi 0,000008 kg/t. Heitkogused on: 0,001 t/a ja 0,001 g/s.

6.2.2 Heiteallikas nr. 2 – raimamine hüdrovasaraga

Ühe raimamisviisina kasutatav hüdrovasar võib ühe tunni jooksul pidevalt töötada. Aastas võivad hüdrovasaraga raimamistööd kesta kuni 6 000 h.

Hüdrovasaraga raimatakse maksimaalselt 800 000 t looduslikku lubjakivi massiivi. Raimamisel eralduva tolmu (PM10) eriheide on 0,00004 kg/t. Vastav tolmu kogus on 0,032 t/a. Hetkeline heitkogus on 0,0015 g/s.

Raimatud lubjakivi laadimine toimub ekskavaatoriga kalluritele. Laadimisel kasutatakse ekskavaatorit kopamahuga kuni 4,5 m. Laadimine toimub 27 tonnise mahutavusega kalluritesse, üks laadimine võtab aega 5 min. Maksimaalne lubjakivi kogus on 800 000 t/a. Purustuskompleksi Keestrack kasutuselevõtt vähendab esmase laadimise vajadust, sest kompleks on võimalik viia raimamistööde piirkonda. Arvestatud on, et 400 000 t hüdrovasaraga raimatud lubjakivist töödeldakse purustuskompleksiga Keestrack ning selle osas esmast laadimist ei toimu.

PM10 eriheide raimatud kivi laadimisel on 0,000008 kg/t. Heitkogused on: 0.0032 t/a ja 0,0012 g/s.

6.2.3 Heiteallikas nr 3 - purustuskompleks Keestrack

Purustuskompleks Keestrack koosneb rootorpurustist ja sõelast. Kompleks on varustatud sisseehitatud niisutussüsteemiga ja kompleks on mobiilne. Kompleksi mobiilsus vähendab oluliselt käitise raimatud lubjakivi sisetranspordi vajadust, sest purustuskompleks on võimalik paigaldada raimamisala lähedale.

Killustiku maksimaalne toodetav kogus kompleksis on 800000 t/a, sellest 25% peenfraktsioon. Kompleksi tööaeg aastas on 250 päeva aastas, ööpäevas töötab 16 h/d, 5p/n.

Tabel 8. Purustuskompleksi Keestracki heitkogused. Toodetava killustiku kogus 800000 t/a

Peenfraktsioon 200000 t/a

Tavafraktsioon 600000 t/a

Eriheide t/a g/s

Peensõelumine PM 0.0018 0.3600

PM10 0.0011 0.2200

Tavasõelumine PM 0.0011 0.6600

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

29

PM10 0.000395 0.2370

Peenpurustamine PM 0.0015 0.3000

PM10 0.000635 0.1270

Tertsiaarpurusta mine

PM 0.0006 0.3600

PM10 0.00032 0.1920

Konveier PM 0.00007 0.0560

PM10 0.00003 0.0240

Killustiku laadimine

PM10 0.00005 0.0400

Kokku PM sum 1.7360 0.1206

PM 10 0.8400 0.0583

6.3 Heiteallikas nr. 4 – purustus-sorteerimissõlm Nordberg

Antud purustus-sorteerimissõlme puhul on tolmutõrjeks kasutatud veekahurit, mis niisutab kogu sõlme ja ka selle ümbrust. Seega purusti, sõelade ja konveieri tolmuheide on metoodika mõistes kontrollitud.

Toodetava killustiku kogus on 500 000 t/a (125 t/h), sellest alla 0,5 cm fraktsioon (peenpurustus ja – sorteerimine) moodustab 25% ehk 125 000 t/a ning jämedam (tertsiaarpurustus ja tavasõelumine) – 375 000 t/a. Järgnevas tabelis on toodud eeltoodud mahtude juures sõelumisel ja purustamisel tekkivad eriheitmete väärtused ja heitkogused sõltuvalt fraktsiooni jämedusest. Konveieri ja laadimise heitkoguse arvutamisel on arvestatud kogu toodetava killustiku mahuga.

Tabel 9. Sõelumisel ja purustamisel tekkivad eriheitmete väärtused ja heitkogused. Protsess Saasteaine Eriheide kg/t Heitkogus t/a Heitkogus g/s

Peensõelumine PM 0,0018 0,225

125 000 t/a PM10 0,0011 0,138

Tavasõelumine PM 0,0011 0,413

375 000 t/a PM10 0,000395 0,148

Peenpurustamine PM 0,0015 0,188

125 000 t/a PM10 0,000635 0,079

Tertsiaarpurustamine PM 0,0006 0,225

375 000 t/a PM10 0,00032 0,120

Konveier PM 0,00007 0,035

500 000 t/a PM10 0,00003 0,015

Killustiku laadimine PM10 0.00005 0.00625

Pae laadimine PM10 0,000008 0,004

Kokku PM 1,086 0,050

PM10 0,51025 0,0227

6.3.1 Heiteallikas nr. 5 –sorteerimissõlm CDE +filter-press – pesuseade Haver (SS CDE)

Sorteerimissõlm CDE koosneb kolmest seadmetest – CDE-st, filter-pressist ning pesuseadest Haverist. Kõik need seaded töötavad veega kinnises süsteemis.

Sorteerimissõlmes (SS) CDE töödeldakse esmasel purustamisel tekkinud peenfraktsiooni (sõelmeid). Protsess toimub veega, surve all ja kinnisena. Protsessi kogu ulatuses on tagatud piisav niiskus

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

30

tolmamise vältimiseks, va kuiva materjali sisselaadimisel. Sorteeritud materjali niiskussisaldus on suur ja tolmamist ei esine.

Peenfraktsiooni laadimine toimub mahus kuni 250 000 t/a. Laadimisel eralduva tolmu (PM10) eriheide on 0,00005 kg/t. Tolmu heitkogus on 0,0125 t/a. Hetkeline heitkogus 6 000 töötunni juures on 0,0006 g/s.

Tabel 10. Sorteerimissõlme CDE heitkogused. Protsess Saasteaine Eriheide kg/t Heitkogus t/a Heitkogus g/s

Killustiku laadimine PM10 0,00005 0,0125

Kokku PM10

0,0125 0,0006

6.3.2 Heiteallikas nr. 6 –sorteerimissõlm CAB

Sorteerimissõlm CAB töötab veega kinnises süsteemis. Sorteerimissõlmes (SS) CAB töödeldakse esmasel purustamisel tekkinud peenfraktsiooni (sõelmeid). Protsess toimub veega, surve all ja kinnisena. Protsessi kogu ulatuses on tagatud piisav niiskus tolmamise vältimiseks, va kuiva materjali sisselaadimisel. Sorteeritud materjali niiskussisaldus on suur ja tolmamist ei esine.

Peenfraktsiooni laadimine toimub mahus kuni 250 000 t/a. Laadimisel eralduva tolmu (PM10) eriheide on 0,00005 kg/t. Tolmu heitkogus on 0,0125 t/a. Hetkeline heitkogus 6 000 töötunni juures on 0,0006 g/s.

Tabel 11. Sorteerimissõlme CAB heitkogused. Protsess Saasteaine Eriheide kg/t Heitkogus t/a Heitkogus g/s

Killustiku laadimine PM10 0,00005 0,0125

Kokku PM10

0,0125 0,0006

6.3.3 Heiteallikas nr 7 - Scalper sõel

Scalper sõel Metso sõelub sõelmetest välja suuremad kivid, puujuurikad jms suuremad osised. Sõelmete maksimaalne töödeldav kogus aastas on kuni 250 000 t/a. Sõela tööaeg aastas on 7 kuud, ööpäevas töötab 12 h/d, 5p/n (1820 h).

Tabel 12. Scalper sõela heitkogused. Protsess Saasteaine Eriheide kg/t Heitkogus t/a Heitkogus g/s

Sõelumine PM-sum 0.0018 0.4500 0.0687

PM10 0.0011 0.2750 0.0420

Laadimine PM10 0.00005 0.0125 0.0019

Kokku PM sum 0.4500 0.0687

PM 10 0.2875 0.0439

6.3.4 Heiteallikas nr 8 –segusõlm Benninghoven

Seguseadme Benninghoven lähtetoormeks on erinevate fraktsioonidega valmiskillustik (valminud purustus-sorteerimissõlmest Nordberg ning sorteerimissõlmest CDE), mis laaditakse fraktsioonide kaupa nelja punkrisse. Arvuti programmi abil doseeritakse killustiku erinevaid fraktsioone kogumiskonveierile, millest valmissegu laaditakse laadimiskonveierile.

Segude vahepealne ladustamine ei ole ette nähtud ja on võimalik ainult erandjuhtudel. Valmissegude laadimine toimub kohe transpordivahenditele (kalluritele).

Seadme Benninghoven maksimaalne teoreetiline tootlikus moodustab 200 tonni/tunnis või 375 000 tonni/aastas.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

31

Eriheide (РМ 10) - 0,00005 kg/t 0,025 t/aastas.

Hetkeline heitkogus 6000 töötunni juures on 0,001 g/s.

Tabel 13. Benninghoveni heitkogused. Protsess Saasteaine Eriheide kg/t Heitkogus t/a Heitkogus g/s

Killustiku laadimine PM10 0,00005 0,01875

Kokku PM10

0,01875 0,0009

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

32

7 Tehnoloogilised äkkheited

Tehnoloogilised äkkheited märgitakse tegevuse korral, mis on nimetatud Euroopa Parlamendi ja nõukogu määruse (EÜ) nr 166/2006, mis käsitleb Euroopa saasteainete heite - ja ülekanderegistri loomist ning millega muudetakse nõukogu direktiive 91/689/EMÜ ja 96/61/EÜ (ELT L 33, 04.02.2006, lk 1– 17).

Määruse reguleerimisalasse kuulub pealmaakaevandamine ja kivimurrud juhul kui maa -ala pindala, kus tegelik kaevandamine toimub, hõlmab 25 ha suurust ala. Väo karjääri kaevandusala on suurem kui 25 ha. Seega kuulub käitis määruse reguleerimisalasse.

Välisõhu kaitse seaduse tähenduses on äkkheide paiksest saasteallikast välisõhku eralduva saasteaine järsult suurenenud ühekordne heide, mis võib põhjustada inimese tervise kaitseks selle saasteaine kohta kehtestatud välisõhu saastatuse taseme ühe tunni keskmise piirväärtuse lühiajalise ületamise. Tehnoloogiline äkkheide käesoleva seaduse tähenduses on tehnoloogiast põhjustatud, sealhulgas seadme käivitamise ja seiskamise ajal tekkiv perioodiline äkkheide, mille kestus on ette nähtud tootmisprotsessi tehnoloogia reglemendis ja mis ei tohi üldjuhul olla rohkem kui kolm korda suurem heitkogusest, mis on lubatud seadme normaalsel töörežiimil.

Antud tegevuse puhul võib tehnoloogiliseks äkkheiteks lugeda lõhkamistöödel esinevaid heitmeid.

Tabel 14. Tehnoloogilised äkkheited. Heiteallika s

Tegevusala, tehnoloogi aprotsess või seade

Äkkhei te põhjus

Äkkh eite kest us, tundi de arv (aast aks prog noosi -tav)

Sead me käivit amis e tundi de arv

Sead me seisk amis e tundi de arv

Välisõhku väljutatud saasteained

Nr pla ani l või ka ard il

Nime tus

SN APi ko od

SNAP i nime tus

CA Si nr

nimetus äkkheite kogus

välju vate gaasi de mahu ühiku koht a hetke line mg/N m³

hetk eline , g/s

ton nide s aast as

1 2 3 4 5 6 7 8 9 10 11 12 13

1 Lõhk amin e

040 618

lubja kivi ja dolo miidi kasut amin e (k.a karjä ärid)

Tehnol oogilin e äkkhei de, lõhkam ine

400 PM - su m

Osakese d summaar selt

ei saa määr ata

1.20 0

1.72 8

10 Lämmast ei saa 0.13 1.88

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

33

10 2- 44- 0

ikdioksiid määr ata

1 5

63 0- 08- 0

Süsinikm onooksii d

ei saa määr ata

0.11 6

1.66 4

Ko kk u

400 1.72 8

1.88 5

1.66 4

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

34

8 Lõhnaaine võimaliku esinemise hinnang

Käitise tegevusega ei kaasne lõhnaainete emissioone.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

35

9 Müra võimaliku esinemise hinnang

Väo karjääris kaevandamistegevusega kaasneva müra esinemist reguleerib ja määrab seiremeetmeid kehtiv kaevandamise luba ning õhusaasteluba.

Maavara kaevandamise luba KMIN-129 sätestab müra leevendusmeetmete osas järgmist:

- Öisel ajal (ajavahemikus kell 23.00–7.00), pühapäevadel ja riiklikel pühadel ei ole lubatud puurimis- ja lõhkamistööd.

Õhusaasteluba L.ÕV/317864 näeb müra osas ette järgmisi leevendusmeetmeid: - Paekivi kaevandamist hüdrovasaraga on keelatud teostada pärast kl 22.00. Lõhketöid viia läbi

ainult tööpäevadel (ehk esmaspäevast reedeni) kella 09.00-17.00. - Öiste müra tekitavate tööde puhul lähtuda sotsiaalministri 04.03.2002 määruses nr 42 „Müra

normtasemed elu- ja puhkealal, elamutes ning ühiskasutusega hoonetes ja mürataseme mõõtmise meetodid“ kehtestatud müra piirnormidest.

Kaevandamise luba KMIN-129 sätestab mürataseme seire osas järgmise nõude:

- Teostada üks kord aastas tootmisprotsessidest põhjustatud mürataseme mõõtmisi. Kaebuste esinemise korral teostada täiendavaid mõõtmisi vastavalt vajadusele ning kooskõlastada mõõtmise ajad ja kohad eelnevalt kohaliku omavalitsusega.

Keskkonnaministri 16.12.2016 määruses nr 71 „Välisõhus leviva müra normtasemed ja mürataseme mõõtmise, määramise ja hindamise meetodid“ on kehtestatud tööstusmüra piirväärtus olemasolevatel elamualadel 60 dB päeval ja 45 dB öösel. Seirest ilmneb, et lähimate elamute juures esineb kohati probleeme öise müra piirtaseme tagamisega.

Saamaks teavet, mis täpselt müra põhjustab ja kuidas see levib on lisaks iga-aastaste müramõõtmiste läbiviimisele kaevandamise loa omanik teostanud periooditi ka suuremamahulisi mürahinnanguid. Viimane selline töö on valminud 2018. aastal ning koostajaks oli Terviseameti Kesklabori füüsikalabor. Tegu on reaalseid välimõõtmisi ning mürakaardistamist kombineeriva tööga, mis prognoosib müra levikut lähimate elamualadeni karjääri töötamise eri stsenaariumite korral. Müra modelleerimisi teostatakse selgitamaks välja kus ja milliseid töid võib teostada ainult päevasel ajal. Vastavalt modelleerimise tulemusele kohandab ettevõte oma seadmete paigutust ja tööaega. Näiteks on ettevõte viimastel aastatel vältinud mürarikast tegevust karjääri idaosas peale kella 19.

2018 aasta müra modelleerimisest ilmneb, et kõrgeimad müratasemed elamute juures tekivad juhul kui müratekitavad protsessid ja seadmed paiknevad karjääri põhjaosas. Modelleeringu kohaselt ei ole oodata ühegi kavandatava kaevandamisstsenaariumi korral oodata päevase müra piirtaseme ületamist elamualadel. Küll aga võib kõigi müraallikate koosmõjus esineda lähimate hoonete juures mõningast öise müra piirväärtuse ületamist. Halvima variandi korral teoreetiliselt tekkiva müra leviku kaart päevasel ajal on esitatud Joonis 5 ja öisel ajal Joonis 6. Joonistelt on näha, et elamualasid mõjutab just tegevus karjääri põhjaosas.

Peale uue purustuskompleks Keestrack kasutuselevõttu teostatakse uued mürataseme kontrollmõõtmised ja vajadusel müratasemete modelleering müra leviku selgitamiseks. Keestracki kompleks hakkab töötama ainult päevasel ajal, samuti väheneb selle kasutuselevõtmisega transpordi müra seoses esmase laadimisvajaduse kadumisega. Ühtlasi likvideeritakse kaks praegust müra allikat PSS nr 5 ja PSS Metso. Seega ei ole oodata kompleksi kasutuselevõtuga mürahäiringu suurenemist.

Joonis 5. Väljavõte Terviseameti Kesklabori füüsikalabori 2018 a tehtud Väo karjääri müra mõõtmiste ja kaardistamise aruandest: (halvim variant), päevane mürakaart.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

37

Joonis 6. Väljavõte Terviseameti Kesklabori füüsikalabori 2018 a tehtud Väo karjääri müra mõõtmiste ja kaardistamise aruandest: (halvim variant), öine mürakaart.

10 Muud esineda võivad keskkonnahäiringud

Kaevandamistegevusel kasutatavad seadmed ja protsessid põhjustavad vibratsiooni teket. Eelnevad hinnangud (mitmed kaevandamise lubade KMH-d) karjäärialadel on selgitanud, et kasutatavate seadmete mõõdetav vibratsioon tekib ainult seadmete vahetus läheduses. Lõhketöödest põhjustatud vibratsioon võib ulatuda aga ka kaugemale ning seepärast on oluline lõhketööde korrektne korraldamine. Lõhketööd peavad olema teostatatud vastavalt projektile, mille nõuded on määratud majandus- ja kommunikatsiooniministri 01.06.2005 määrusega nr 64 „Lõhketöö projektile esitatavad nõuded“. Nii kaevandamise loa omanik kui antud valdkonnas järelevalvet korraldavate ametkondade poolt on teostatud karjääriala lähialal kontrollmõõtmisi vibratsioonitasemete nõuetele vastavuse osas. Senistest mõõtmistulemustest on näha, et lubatud võnkekiiruse väärtusi ei ületata.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

39

11 Õhukvaliteedi taseme määramine

Saasteainete atmosfääris hajumise arvutuseks on kasutatud US-EPA poolt välja töötatud Gaussi difusioonivõrrandil põhineva arvutusmudeli Aermod versiooni 18081. Mudelit kasutati tarkvara AERMOD View 9.6.5 abil, mis on toodetud Lakes Environmental Software poolt. Aermod on kasutusel ametliku arvutusmudelina peale USA veel mitmetes riikides. Gaussi difusioonivõrrandi mudelil põhinevaid arvutiprogramme on lubatud kasutada vastavalt keskkonnaministri 27. detsembri 2016. a. määrusele nr. 84.

Mudelarvutustes on modelleerimisvõrgustiku ruudu suuruseks valitud 40 × 40 m. Maapinna kõrgusandmete arvestamiseks kasutati tarkvara moodulit AERMAP ning andmed pärinevad Shuttle Radar Topography Mission (SRTM1) andmebaasist. Kasutati 30 m võrgustikuga andmeid.

Kliimaandmetena kasutati lähima (Harku) meteoroloogiajaama viimase kolme aasta vajalikke kliimaandmeid, mis töödeldi AERMOD tarkvara mooduliga AERMET. Kliimaandmed saadi avalikust andmebaasist, mis on kättesaadav ftp://ftp.ncdc.noaa.gov/pub/data/noaa Nn ülemise kihi kliimaandmed genereeriti AERMET mooduli abil.

Arvutustes ei ole arvestatud heiteallikate töötamise ajalist dünaamikat (kuna kõik allikad ei tööta ööpäeva ja aastaringselt annab selline lähenemine ülehinnatud tulemi). Purustus-ja sprteerimissõlmi on hajuvusarvutustes modelleeritud 20x20x5 m suuruste mahtallikatena. Puurimist, lõhkamist ja hüdrovasara tööd on modelleeritud punktallikatena.

Heiteallikate 1, 2, 3 ja 7 asukohad on muutuvad. Hajuvusarvutustes on valitud antud heitallikatele asukohad karjääri põhjaosas ehk elamualade suhtes võimalikult ebasoodsates asukohtades. Reaalselt ei paikne kõik mobiilsed heiteallikad korraga karjääri põhjaosa samas piirkonnas.

Hajuvusarvutused on teostatud ainult saasteainete osas, millele on keskkonnaministri määruse 27.12.2016 nr 75 Õhukvaliteedi piir- ja sihtväärtused, õhukvaliteedi muud piirnormid ning õhukvaliteedi hindamispiirid alusel kehtestatud piirnormid. Heiteallikate koosmõju hindamisel on hajumisarvutuse piirkonnana käsitlenud piirkonda, mis ulatub alani, kus on tagatud saasteaine sisalduse vastavus atmosfääriõhu kaitse seaduse § 47 lõigete 1 ja 2 alusel kehtestatud piirväärtusele või sihtväärtusele, kuid vähemalt 500 m raadiuses käitise igast heiteallikast. Vastavalt keskkonnaministri 27.12.2016 määruse nr 84 „Õhukvaliteedi hindamise kord“ § 17 lõikele 7 on hajumisarvutuse piirkonnaks piirkond, mis ulatub vähemalt 500 m kaugusele igast käitise heiteallikast.

Keskkonnaministri 27.12.2016 määruse §181 kohaselt koostatakse saasteaine hajumiskaart iga saasteaine kohta, mille arvutuslik sisaldus on väljaspool käitise tootmisterritooriumi piiri suurem kui 30% piirväärtusest või sihtväärtusest, mis on kehtestatud atmosfääriõhu kaitse seaduse § 47 lõigete 1 ja 2 alusel.

Maapinnalähedase õhukihi arvutusliku õhukvaliteedi taseme kaardid on esitatud LHK projekti lisana 1.

Tabel 16 ja Tabel 17 ilmneb, et saasteainete maksimaalsed tekkivad kontsentratsioonid maapinnalähedastes õhukihtides on väljapool käitise tootmisterritooriumi alla lubatud piirväärtuste ettevõtte enda heiteallikate koosmõjus. Lähialal esineb PM10 osas võimalik piirväärtuse ületamine, kuid see jääb teise ettevõtte tootmisterritooriumi alale. Väljapool piirkonnas teadaolevaid paiksete heiteallikate tootmisterritooriumeid õhukvaliteedi piirväärtusi ei ületata.

Ettevõtte mõjupiirkonnas (500 m raadiuses), sh ettevõtte enda tootmisterritooriumil paikneb teisi käitisi. LHK projektis on modelleeritud koosmõju järgmises tabelis esitatud teadaolevate lähialal paiknevate ettevõtetega.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

40

Tabel 15. Ettevõtte mõjualas paiknevad teised paiksed heiteallikad. Tähis Ettevõte g/s g/s g/s g/s g/s

N1 L.ÕV.HA-158256 - AS Tariston NO2 CO SO2 NMVOC PM10

1 0.591 1.668 1.33 0.011

2 0.06 0.06 0.022 0.001

3 0.012 0.012

4 0.016

N2 L.ÕV/318224 - Rudus Eesti AS

1 0.109 0.109 0.101 0.002

2 0.0033 0.0033 0.0031 0.0001

N3 L.ÕV/327474 - Verston Ehitus OÜ

1 0.42 0.873 0.842 0.029

2 0.012 0.012 0.001

3 0.127

4

5 0.075

6 0.01

N4 L.ÕV.HA-139502 - Ensto Ensek AS

1 0.031

N5 L.ÕV/320848 - Victor Stationery OÜ

1 0.0003

2 0.0003

3 0.0003

4 0.0003

5 0.0003

6 0.0003

7 0.0001

8 0.0001

N6 L.ÕV/328154 - Rekman OÜ

1 0.11022

2 0.08266

3 0.08266

N7 L.ÕV/320739 - AS Mainor

1 0.1 1.001 0.01 0.048

N8 L.ÕV/300665 - AS YIT Eesti

1 0.793 4.427 0.022

2 1.147 6.4 0.032

3 0.127

4 0.016 0.017

5 0.075

6 0.01

7 0.021 0.021 0.001

8 0.006 0.006

9 0.019

10 0.004 0.004

11 0.005 0.005

N9 L.ÕV/318664 - AS Utilitas Tallinn

1 0.2126 0.2126 0.0142

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

41

N10 KKL/327404 - OÜ Utilitas Tallinna Elektrijaam

11.31 1.74 4.176 0.128

N11 L.KKL.HA-162843 - OÜ Utilitas Tallinna Elektrijaam

1 12.829 8.018 6.414 2.47

2 4.741 2.963 2.37 0.913

N12 L.ÕV/323013 - Fakto Auto AS

1 0.023 0.023 0.01 0

N13 L.ÕV/318613 - Osaühing Letona Properties

1 0.024 0.024 0.0016

2 0.012 0.012 0.001

3 0.036 0.036 0.002

4 0.007 0.007

KOKKU 32.494 27.654 11.103 8.436 0.183

Käitise tootmisterritooriumi piiril on regulaarselt teostatud tahkete osakeste ja peenosakeste seiret. Antud seire tulemused kajastavad ka samal ajal piirkonnas töötanud teiste samalaadsete heitallikate andmeid. Seire ei ole näidanud õhukvaliteedi piirväärtuste ületamist käitise erinevate heiteallikate ning lähipiirkonna teiste tegevuste koosmõjus.

11.1 Välisõhus saasteainete hajumise arvutustulemused iga paikse heiteallika kohta.

Tabel 16. Saasteainete hajumise arvutustulemused iga paikse heiteallika kohta

Heiteallikas Välisõhku väljutatud saasteaine

Õhukvaliteedi taseme arvutuse tulemused

Nr plaa nil või kaar dil

Nimetus CASi nr

Nimetus Hetkel ine heitko gus , M g/s

Õhukvalit eedi taseme piirväärtu s (ÕPV1, ÕPV8, ÕPV24, ÕPVa – näidata vajalik), μg/m3

Välisõhu maksimaalne arvutuslik õhukvaliteedi tase väljaspool tootmisterrito oriumi, Cm, μg/m3

Suhe Cm/Õ PV

1 2 3 4 5 6 7 8

1 Puurmasin+ laadimine

PM- sum

Osakesed summaarselt

0.004

PM 10

Peenosakese d

0.001 50 0.38 0.01

40 0.08 0.00

1 Lõhkamine PM- sum

Osakesed summaarselt

1.200

1010 Lämmastikdi 0.131 200 111.12 0.56

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

42

2-44- 0

oksiid

40 7.49 0.19

630- 08-0

Süsinikmono oksiid

0.116 10000 72.70 0.01

2 Hüdrovasar + laadimine

PM 10

Peenosakese d

0.003 50 1.30 0.03

40 0.25 0.01

4 PSS Nordberg + laadimine

PM- sum

Osakesed summaarselt

0.048

PM 10

Peenosakese d

0.024 50 2.11 0.04

40 0.13 0.00

5 SS CDE PM 10

Peenosakese d

0.001 50 0.07 0.00

40 0.00 0.00

8 Bennighoven PM 10

Peenosakese d

0.001 50 0.29 0.01

40 0.02 0.00

6 SS CAB PM 10

Peenosakese d

0.001 50 0.10 0.00

40 0.01 0.00

7 Scalper sõel PM- sum

Osakesed summaarselt

0.069

PM 10

Peenosakese d

0.044 50 5.62 0.11

7 Scalper sõela generaator

PM 10

Peenosakese d

0.001

40 0.49 0.01

1010 2-44- 0

Lämmastikdi oksiid

0.008 200 3.21 0.02

40 0.21 0.01

630- 08-0

Süsinikmono oksiid

0.104 10000 26.30 0.00

NMV OC

NMVOC 0.004 5000 1.55 0.00

2000 0.58 0.00

7446 -09-5

Vääveldioksii d

0.000 350 0.12 0.00

125 0.04 0.00

124- 39-9

Süsinikdioksi id

3 Purustuskompleks Keestrack

PM- sum

Osakesed summaarselt

0.121

PM 10

Peenosakese d

0.058 50 20.90 0.42

3 Purustuskompleks PM Peenosakese 0.004

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

43

Keestracki generaator

10 d

40 4.53 0.11

1010 2-44- 0

Lämmastikdi oksiid

0.060 200 35.90 0.18

40 4.39 0.11

630- 08-0

Süsinikmono oksiid

0.559 10000 335.00 0.03

NMV OC

NMVOC 0.028 5000 25.60 0.01

2000 8.96 0.00

7446 -09-5

Vääveldioksii d

0.003 350 2.70 0.01

125 0.95 0.01

124- 39-9

Süsinikdioksi id

11.2 Ühel tootmisterritooriumil ja sellest väljaspool paiknevate heiteallikate koosmõju

Tabel 17. Ühel tootmisterritooriumil ja sellest väljaspool paiknevate heiteallikate koosmõju

Saasteaine

Välisõhu maksi- maalne

arvutuslik saastatus

e tase ∑Cm

µg/m3

Saaste- sallikat

e numbri

d plaanil

või kaardil

Suhe Cm/SP V

CAS nr Nimetus

Hetkelin e heitkogu s M , g/s

Välisõhu saastatus e taseme piirväärtu s SPV1 (SPV8, SPV24, SPVa jm – näidata vajalik), µg/m3

1 2 3 4 5 6 7

PM 10 Peenosakesed 0.135

50 54.702

1,2,3,4, 5,6,7,8,

1.09

0.1833

2 Piirväärtust ületav kontsentratsioon tekib naabri N8 (L.ÕV/300665 - AS YIT Eesti) tootmisterritooriumil. Väljapool antud ettevõtte tootmisterritooriumit piirväärtuse ületamist ei esine ja piirväärtuse ületamist ei põhjusta Väo karjääri tegevus. Arvestada tuleb, et naaberettevõtete puhul ei ole modelleeringus arvestatud võimalikku tööaja ajalist dünaamikat.

3 Naaberettevõtete heitkoguste summa.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

44

40 16.80 N1, N3, N8, N10 0.42

10102-44-0 Lämmastikdioksiid 0.199

200 128.00

1,3,7, N1, N2, N3, N7-

N13

0.64

32.494

40 22.40 0.56

630-08-0 Süsinikmonooksiid 0.779

10000 343.00

1,3,7, N1, N2, N3, N7-

N13

27.654

NMVOC NMVOC 0.032

5000 613.1 3, 7,

N1-N13

8.436 0.12

2000 298.7 0.15

7446-09-5 Vääveldioksiid 0.003

350 78.4

3, 7, N1, N2, N3,

N7, N11, N12

11.103 0.22

125 44.4 0.36

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

45

12 Saasteainete heitkoguste ja õhu kvaliteedi ja müra seire

Vastavalt kehtivale välisõhu saasteloale peab ettevõte teostama välisõhu kvaliteedi seiret järgmistel tingimustel:

1. Korraldada välisõhu kvaliteedi omaseire ettevõtte tootmisterritooriumi piiril. Ajavahemikul 01.04.-31.10. teostada igakuised tolmuheitmete mõõtmised. Mõõtmised teostada erinevate seadmete samaaegsel töötamisel ja soovitav hajuvusele ebasoodsate ilmastikutingimustel (nt. pikaajaline kuiv periood, elamute poolne tuul). Mõõtmise punkti asukohavalikul arvestada tuulesuunaga (mõõtepunkti asukoht peab jääma alla tuult). Mõõtmiste protokollis fikseerida täpne mõõtepunkt, mõõtmiste hetkel toimunud tootmisprotsessid ja ilmastikutingimused. Mõõtmistulemused peavad olema jälgitavad mõõteseaduse § 5 lõigete 1 ja 3 mõistes. Mõõtmised peab teostama akrediteeritud laboratoorium, kes peab tagama mõõtmiste kvaliteedi, jälgitavuse ja tulemuste esinduslikkuse. Mõõtmistulemused esitada loa andjale ja Tallinna Keskkonnaametile

2. Vähemalt üks kord pikaajalisel kuival perioodil (juuni august) mõõta peentolmu (PM10) sisaldust. Mõõtmised teostada erinevate seadmete samaaegsel töötamisel ja soovitav hajuvusele ebasoodsate ilmastikutingimustel (nt. pikaajaline kuiv periood, elamute poolne tuul). Mõõtmise punkti asukohavalikul arvestada tuulesuunaga (mõõtepunkti asukoht peab jääma alla tuult). Mõõtmiste protokollis fikseerida täpne mõõtepunkt, mõõtmiste hetkel toimunud tootmisprotsessid ja ilmastikutingimused. Mõõtmistulemused peavad olema jälgitavad mõõteseaduse § 5 lõigete 1 ja 3 mõistes. Mõõtmised peab teostama akrediteeritud laboratoorium, kes peab tagama mõõtmiste kvaliteedi, jälgitavuse ja tulemuste esinduslikkuse. Mõõtmistulemused esitada loa andjale ja Tallinna Keskkonnaametile

Kuna alates 09.03.2019 ei kehti enam piirväärtust summaarsetele tahketele osakestele, siis tehakse käesoleva LHK projektiga ettepanek edaspidi seiretingimus seada ainult peentolmu (PM10) osas. PM 10 osas kehtivad 24-tunni ja aasta keskmine piirnorm. Antud alal on seire teostamine keerukas. Heiteallikad paiknevad karjääri põhjas u 15 meetrises süvendis, samas kui mõõta tuleks tootmisterritooriumi piiril ehk karjääri ümbritseval muldvallil. Muldvallile on aga selle ebastabiilsuse tõttu mõõteseadmeid ohtlik paigutada. Samuti on vallile seadmete paigutamine tehniliselt raskendatud, sest mitmel pool karjääri perimeetril puuduvad ka juurdepääsuteed ning muldvallil puudub elektrivõrk mõõteseadme ühendamiseks. Samuti ei ole võimalik vallil tagada seadme valve varastamise välistamiseks, rikkumiseks või hävitamiseks. Seega oleks põhjendatud teostada seiret PM10 osas ühe tunniste perioodidena. Juhul kui ebasoodsatel ilmastikutingimustel erinevate seadmete samaaegsel töötamisel ei ületata ühe tunni keskmine kontsentratsioon 24-h keskmisele seatud piirväärtust on selge, et 24-h mõõteperioodi keskmine seda väärtust samuti ei ületaks (24-h jooksus on nii ilmastikutingimused muutlikumad ehk esineb paremaid hajuvustingimusi kui ei tööta enamik seadmeid öisel perioodil).

Karjääri töötamise osas on olemas väga pikaajaline tolmu ja peenosakeste seire statistika. Seniste mõõtmiste alusel ei ole PM10 ühe tunni keskmine kontsentratsioon ületanud 24-h piirväärtust.

Käesoleva LHK projekti koostamise raames hinnati tegevustest lähtuvate saasteainete hajumist. Arvutuslikult leitud saasteainete kontsentratsioonid maapinnalähedastes õhukihtides ei ületa piirväärtusi väljapool ettevõtte tootmisterritooriumi.

Iga kvartal koostatakse saastetasude arvutamiseks kvartaliaruanne ja hinnatakse selle raames saasteainete heitkoguseid toodetava killustiku, lõhkeaine kulu ning puuritud koguse järgi. Iga aasta

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

46

koostatakse ja esitatakse aastaaruanne ja hinnatakse selle raames saasteainete aastaseid heitkoguseid.

Tabel 18. Õhukvaliteedi seire

Saasteaine Saasteallikas

Seire sagedus CAS nr Nimetus Nimetus

Nr plaanil

või kaardil

1 2 3 4 5

PM-sum Osakesed

summaarselt

Puurimis+laadimine, PSS Nordberg+ laadimine; Scalper

sõel, Purustuskompleks Keestrack

1,3, 4, 7 1 kord kvartalis

arvutuslikult

PM10 Peenosakesed

Puurimis+laadimine, hüdrovasar+laadimine, PSS

Nordberg+ laadimine; SS CDE, Benninghoven, SS CAB;

Scalper sõel, Purustuskompleks Keestrack

1,2,3,4 5,6,7, 8

1 kord kvartalis arvutuslikult

10102-44-0

Lämmastikoksiidid Lõhkamine 1 1 kord kvartalis

arvutuslikult 630-08-0 Süsinikoksiid

PM 10 Peenosakesed

Seadmete generaatorid 3,7 1 kord kvartalis arvutuslikult

10102-44-0 Lämmastikdioksiid

630-08-0 Süsinikmonooksiid

NMVOC NMVOC

7446-09-5 Vääveldioksiid

124-39-9 Süsinikdioksiid

Tabel 19. Õhukvaliteedi seire.

Saasteaine

Seire sagedus

Välisõhu kvaliteedi pidevseire jaama

asukoht

Andmete hõive kriteeriumid, seireandmete edastamine ja

avalikustamine CAS nr Nimetus Aadress

L-EST97 koordinaadid

X Y

1 2 3 4 5 6 7

PM-10 Peenosakesed

Üks kord pikaajalisel kuival perioodil (juuni-august)

tootmisterritooriumi piiril

Esitada

Keskkonnaametile ja kohalikule

omavalitsusele

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

47

13 Järeldused ja ettepanekud

Käesolev töö on koostatud Paekivitoodete tehase osaühing (reg. nr. 10022037) tellimusel jalähteandmete alusel ettevõtte Väo karjääris toimuvale tegevuse õhuheidetele keskkonnakaitselise hinnangu andmiseks ja õhusaasteloa L.ÕV/317864 muutmise taotlemiseks. Ettevõtte põhitegevusalaks on killustiku tootmine – EMTAK 08122.

Õhusaasteloa muutmine on vajalik seoses ettevõtte osade heiteallikate muutumisega. Likvideeritakse senine heiteallikas nr 4 (PPS-5 /PSS MetsoMinerals+ lubjakivi ja killustiku laadimine) ning lisanduvad mobiilne scalper sõel (heiteallikas 7) ja mobiilne rootorpurustist ja sõelast koosnev kompleks Keestrack (heiteallikas 3). Ettevõtte põhimõtteline tegevus ega mahud võrreldes olemasoleva loaga ei muutu.

Purustuskompleks Keestrack kasutuselevõtt vähendab oluliselt käitise raimatud lubjakivi sisetranspordi vajadust, sest purustuskompleks on võimalik paigaldada raimamisala lähedale. Seega väheneb kompleksi kasutuselevõtuga laadimise vajadus ja seega ka tolmu teke. Tegu on praegustest purustussõlmedest kaasaegsema seadmega, millel on sisseehitatud niisutussüsteem. Kompleksi kasutuselevõtuga likvideeritakse praegused kaks purustussõlme PPS-5 ja PSS MetsoMinerals.

Käesoleva töö eesmärgiks on hinnata PTT Väo karjäärist atmosfääri väljutatavate heitmete koguseid, kontsentratsioone maapinna lähedases õhukihis ja hajuvust ebasoodsate ilmastikutingimuste juures.

Ettevõttel on õhusaasteluba vajalik vastavalt keskkonnaministri 14.12.2016 määrus nr 67 „Tegevuse künnisvõimsused ja saasteainete heidete künniskogused, millest alates on käitise tegevuse jaoks nõutav õhusaasteluba”, lisa kohaselt, kuna heiteallikatest eralduvate tahkete osakeste heitkogus on üle 1 tonni aastas. PTT tegeleb Väo karjääris lubjakivi kaevandamise ja killustiku tootmisega, mille käigus eralduvad välisõhku tahked osakesed. Kehtiva välisõhu saasteloa alusel eraldub puurimistöödel, laadimisel, lõhkamistöödel ning purustussõlmedes killustiku tootmisel tahkeid osakesi rohkem kui 1 tonn aastas. Lisaks eraldub lõhkamistöödel lämmastikoksiide ning süsinikmonooksiide ning mobiilsete seadmete töötamiseks kasutatavad diiselgeneraatorid emiteerivad suitsugaase.

LHK projekti koostamisel arvutuslikult saadud saastatuse taseme maksimaalväärtused jäävad alla lubatud piirväärtuste väljapool piirkonna paiksete heiteallikate tootmisterritooriumi piire, sh lähimate elamute juures. Arvutusliku hindamise kohaselt võib piirkonna käitiste tootmisterritooriumite sees esineda õhukvaliteedi piirväärtuste ületamisi. Senised õhukvaliteedi mõõtmised kinnitavad õhukvaliteedi piirväärtuste järgimist ettevõtte territooriumi piiril. Piirväärtusele lähedaseimad kontsentratsioonid esinevad peenosakeste ja lämmastikoksiidide osas. Kõrgeimat lämmastikdioksiidi kontsentratsiooni põhjustab lõhkamine ning suurimat peenosakeste kontsentratsiooni purustuskompleks Keestrack, juhul kui see paikneb tootmisterritooriumi piiri lähedal.

Ettevõtte tegevusega ei kaasne lõhna emissioone.

Käitise tegevusega kaasneb müra emissioon, mida hinnatakse iga-aastaselt mürataseme seire kaudu. Senine müraseire ei näita päevase müra piirtaseme ületamist lähimate elamute juures. Öise müra piirtaseme järgimise tagamiseks ei teostata suure müratasemega töid (lõhkamine, hüdrovasaraga kaevandamine) öisel perioodil. Keestracki kompleksi kasutuselevõtt vähendab müra teket, sest kompleks hakkab töötama ainult päevasel ajal, samuti väheneb selle kasutuselevõtmisega transpordi müra seoses esmase laadimisvajaduse kadumisega. Ühtlasi likvideeritakse kaks praegust müra allikat PSS nr 5 ja PSS Metso.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

48

Õhu saasteainete heitnormidest kinnipidamist kontrollitakse ettevõtte poolt olemasolevate võimaluste piires ja vahenditega. Omaseire osas on oluline purustus-sorteerimisõlmede korrashoid ja regulaarne hooldus ning teede ja platside regulaarne kastmine. Vastavalt kehtivale välisõhu saasteloale peab ettevõte teostama välisõhu kvaliteedi omaseiret ettevõtte tootmisterritooriumi piiril. Vähemalt üks kord pikaajalisel kuival perioodil (juuni august) mõõta peentolmu (PM10) sisaldust. Müra seire nõue on käitisele seatud kaevandamise loaga KMIN-129, mis näeb ette üks kord aastas tootmisprotsessidest põhjustatud mürataseme mõõtmisi.

Iga kvartal koostatakse saastetasude arvutamiseks kvartaliaruanne ja hinnatakse selle raames saasteainete heitkoguseid toodetud killustiku ja kasutatud lõhkeaine kulu järgi.

Õhukvaliteedi piirväärtustest kinnipidamiseks ning lähiala elanike häiringute vähendamiseks tuleb järgida järgmisi meetmeid:

1. Lõhkamistööde planeerimisel ja teostamisel tuleb alati arvestada tuule suunaga, vältimaks tolmu kandmist väljaspool tootmisterritooriumi. Lõhkamistöid on keelatud teostada lõunatuulte korral.

2. Paekivi kaevandamist hüdrovasaraga on keelatud teostada pärast kl 22.00. Lõhketöid viia läbi ainult tööpäevadel (ehk esmaspäevast reedeni) kella 09.00 17.00.

3. Purustus-sorteerimisõlmede töö korralduses lähtuda ilmastikutingimustest (tuulesuund, kiirus, õhuniiskus jne). Ebasoodsate ilmastikutingimuste korral (nt lõunatuul üle 10 m/s ja nähtav tolmu levik väljaspool Väo karjääri piire) piire), mis ohustavad Lasnamäe elamurajooni tolmu saastamisega, koheselt võtta tarvitusele meetmeid tolmu eraldavate saasteallikate tööde lõppemiseks ning peatada tööd.

4. Tolmuheitmete vähendamiseks piirata veokite liikluse kiirust karjääris ja regulaarselt kasta karjääri teid ja teenindusplatse veega kui kahe nädala jooksul ööpäeva keskmine õhutemperatuur on vähemalt +5.

5. Ebasoodsatel ilmastikutingimustel soojal perioodil purustus-sorteerimissõlmede töö ilma niisutussüsteemita ei ole lubatud

6. Tolmuheitmete vähendamiseks hoida laadimistöödel materjali kukkumiskõrgus võimalikult madal.

7. Mitte ületada LHK projektis käsitletud lõhkamistööde ja purustus-sorteerimisõlmede toodangu mahte.

Teeme ettepaneku kehtestada objektile atmosfääriheitmete piirmäärad Tabel 1. Heiteallikad ning saasteainete aasta ja hetkelised heitkogused heiteallikate kaupa “ esitatud suurustes.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

49

Kasutatud allikad

Õhukvaliteedi seire protokollid. Paekivitoodete tehase osaühing kogutud andmed 2012-2019.

Hendrikson ja Ko OÜ. Paekivitoodete Tehase OÜ välisõhu saasteloa LHK projekt. Tallinn 2011.

US EPA AP42. 1995. Ch. 11.19.1 Sand And Gravel Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s19-1.pdf.

US EPA AP42. 2004. Ch 11.9.2 Crushed Stone Processing and Pulverized Mineral Processing. Kättesaadav: https://www3.epa.gov/ttn/chief/ap42/ch11/final/c11s1902.pdf.

„Atmosfääriõhu kaitse seadus1“ vastu võetud 15.06.2016.

Keskkonnaministri 14.12.2016 määrus nr 67 „Tegevuse künnisvõimsused ja saasteainete heidete künniskogused, millest alates on käitise tegevuse jaoks nõutav õhusaasteluba1”.

Keskkonnaministri 16.12.2016 määrus nr 71 „Välisõhus leviva müra normtasemed ja mürataseme mõõtmise, määramise ja hindamise meetodid“

Keskkonnaministri 24.11.2016 määrus nr 59 „Põletusseadmetest ja põlevkivi termilisest töötlemisest välisõhku väljutatavate saasteainete heidete mõõtmise ja arvutusliku määramise meetodid“.

Keskkonnaministri 27.12.2016 määrus nr 86 „Välisõhku väljutatava süsinikdioksiidi heite arvutusliku määramise meetodid“.

Keskkonnaministri 27.12.2016 määrus nr 75 „Õhukvaliteedi piir- ja sihtväärtused, õhukvaliteedi muud piirnormid ning õhukvaliteedi hindamispiirid1”.

Terviseameti Kesklabori Füüsikalabor. MÜRA PROGNOOSI ARUANNE 6/4-6-2/1637 07.12.2018.

Paekivitoodete tehase osaühing Väo karjääri välisõhku väljutatavate saasteainete lubatud heitkoguste projekt

50

Lisad

Lisa 1 - Hajuvuskaardid

Eraldi fail

Veetaseme abs. kırgus, mııdistamise kuupäev 23,80

01.04.2016

Ekstrapoleeritud varuarvutuse abipunkt

0,2

3,942,1

38,0

PA - 1/17

Suudme abs kırgus, m

Lamami abs kırgus, m

Kaevand-puurauk ja puuraugu nr

Kaevand-puuraugu nr

Suudme abs kırgus, m

Lamami abs kırgus, m

Katendi paksus, m

Kasuliku kihi paksus, m

(Elering AS 18.07.2016 kooskılastus nr. 14-1/2016/1385)

Vid L008

Elektriıhuliin 35-110kV(Kırgepingeliin)Elektripaigaldise kaitsevöönd

Elektripaigaldise kaitsevöönd (Elektrimaakaabelliin)

AAB-10.3x120 AAB-10.3x120 AAB-10.3x120

AXPK.4x120

A X P K .4 x1

2 0

A H

X A

M K -W .3

x 2 4 0 + 3 5 C u 2

4 k V

A H

X A

M K -W .3

x 2 4 0 + 3 5 C u 2

4 k V

Maa- alune soojatorustik 200 mm ja suurem

Surveseadme kaitsevöönd

H = 43.23

POL 2289

H = 41.122

POL 1531

H = 42.281

POL 2918

H = 41.516

POL 2314

H = 41.555

POL 10076

H = 40.607

POL 2922

H = 40.026

POL 5152

H = 40.938

POL 0162

H = 39.024

SRP 9353

H = 37.903

FRP 8023

H = 38.276

GPS 11001

H = 38.47 SRP 558

Geodeetilise märgi kaitsevöönd

Kaevandi nr Katendi paksus, m

Kasuliku kihi paksus, m

Mäeeraldise teenindusmaa

piiripunktide koordinaadid

Nr X Y

1’ 6 588 794,93 549 168,82

2’ 6 588 845,61 549 290,19

3’ 6 589 016,06 549 609,03

6’ 6 589 202,32 550 167,50

7’ 6 589 162,34 550 183,69

8’ 6 589 182,96 550 234,91

9’ 6 589 148,24 550 249,72

12’ 6 589 155,34 550 411,37

13’ 6 589 135,05 550 517,82

14’ 6 589 127,38 550 558,21

15’ 6 589 370,16 550 469,80

16’ 6 589 514,28 550 820,19

17’ 6 589 495,35 550 827,75

18’ 6 589 453,15 550 844,61

19’ 6 589 418,12 550 858,61

20’ 6 589 407,80 550 862,69

21’ 6 589 402,71 550 864,77

22’ 6 589 362,97 550 880,64

23’ 6 589 356,54 550 883,21

24’ 6 589 331,82 550 893,09

25’ 6 589 364,20 550 967,89

26’ 6 589 322,72 550 987,65

27’ 6 589 323,41 550 995,25

28’ 6 589 311,32 550 996,75

29’ 6 589 314,63 551 139,57

30’ 6 589 314,48 551 167,04

31’ 6 589 019,71 551 134,08

32’ 6 588 305,10 550 983,72

33’ 6 588 285,40 550 979,60

34’ 6 588 200,28 551 030,07

35’ 6 588 190,28 550 958,07

36’ 6 588 138,58 550 948,71

37’ 6 588 135,05 550 934,28

38’ 6 588 157,51 550 914,97

39’ 6 588 173,05 550 901,63

40’ 6 588 214,88 550 341,63

41’ 6 588 219,14 550 284,60

42’ 6 588 281,05 549 455,88

52’ 6 588 778,88 550 136,55

53’ 6 588 801,62 550 174,76

54’ 6 588 860,71 550 274,04

55’ 6 588 808,54 550 305,08

56’ 6 588 774,78 550 325,18

57’ 6 588 692,95 550 187,69

43’ 6 588 296,46 549 321,74

44’ 6 588 309,56 549 316,60

45’ 6 588 333,63 549 343,92

46’ 6 588 350,06 549 345,03

47’ 6 588 369,07 549 328,57

48’ 6 588 369,90 549 311,90

49’ 6 588 357,50 549 292,22

51’ 6 588 721,91 549 196,33

58’ 6 588 191,25 550 387,23

59’ 6 588 185,03 550 484,40

60’ 6 588 174,81 550 597,68

61’ 6 588 049,17 550 574,73

62’ 6 588 022,94 550 465,86

63’ 6 588 046,17 550 449,09

64’ 6 588 088,38 550 417,14

65’ 6 588 098,51 550 395,33

66’ 6 588 114,15 550 372,35

4’ 6 589 243,80 550 162,72

5’ 6 589 207,50 550 179,49

50’ 6 588 702,84 549 154,67

10’ 6 589 158,78 550 315,37

11’ 6 589 169,07 550 339,36

Mäeeraldise piiripunktide

koordinaadid

Nr X Y

1 6 588 775,43 549 176,22

2 6 588 845,15 549 332,94

3 6 588 859,23 549 326,28

4 6 589 011,53 549 611,16

5 6 589 235,00 550 154,40

6 6 589 162,32 550 183,68

7 6 589 182,98 550 234,89

8 6 589 148,24 550 249,71

9 6 589 158,78 550 315,38

10 6 589 169,07 550 339,35

11 6 589 155,35 550 411,35

12 6 589 145,45 550 409,13

13 6 589 128,72 550 515,90

14 6 589 127,45 550 558,17

15 6 589 355,34 550 475,25

16 6 589 489,25 550 803,27

17 6 589 382,66 550 851,60

18 6 589 365,77 550 817,16

19 6 589 311,98 550 843,32

20 6 589 327,38 550 876,74

21 6 589 313,30 550 883,22

22 6 589 323,41 550 995,24

23 6 589 311,32 550 996,74

24 6 589 314,63 551 139,57

25 6 589 084,76 551 121,87

26 6 589 084,76 551 141,40

27 6 589 019,76 551 134,14

28 6 588 966,14 551 122,86

29 6 588 909,53 550 988,88

30 6 588 810,72 550 833,12

31 6 588 737,78 550 761,21

32 6 588 787,37 550 607,04

33 6 588 770,51 550 600,59

34 6 588 689,64 550 574,43

35 6 588 616,91 550 541,64

36 6 588 532,64 550 509,57

37 6 588 464,91 550 483,71

38 6 588 397,70 550 457,73

39 6 588 353,87 550 732,80

40 6 588 353,15 550 810,17

41 6 588 327,81 550 988,49

42 6 588 285,53 550 979,37

43 6 588 200,30 551 030,01

44 6 588 190,19 550 958,01

45 6 588 187,88 550 957,68

46 6 588 193,82 550 877,94

47 6 588 178,22 550 877,34

48 6 588 194,28 550 667,97

49 6 588 206,42 550 502,82

50 6 588 225,96 550 246,29

51 6 588 239,12 550 078,44

52 6 588 263,13 549 745,77

53 6 588 286,31 549 448,84

54 6 588 286,56 549 448,50

55 6 588 296,48 549 321,75

56 6 588 309,56 549 316,59

57 6 588 333,63 549 343,92

Nr X Y

76 6 588 725,37 550 000,59

77 6 588 748,61 550 062,45

78 6 588 804,72 550 150,56

79 6 588 866,27 550 260,06

80 6 588 891,80 550 329,96

81 6 588 812,33 550 377,27

82 6 588 785,45 550 393,26

83 6 588 806,63 550 465,23

84 6 588 789,92 550 543,95

85 6 588 788,40 550 543,32

86 6 588 782,72 550 569,30

87 6 588 778,26 550 575,84

88 6 588 770,84 550 580,49

89 6 588 720,62 550 564,02

90 6 588 663,62 550 540,65

91 6 588 634,92 550 528,20

92 6 588 622,97 550 520,43

93 6 588 606,87 550 513,50

94 6 588 599,21 550 510,56

95 6 588 569,39 550 501,38

96 6 588 501,11 550 471,98

97 6 588 433,01 550 447,11

98 6 588 418,77 550 428,27

99 6 588 411,99 550 413,12

100 6 588 408,56 550 400,04

101 6 588 409,94 550 388,01

102 6 588 414,78 550 371,69

103 6 588 424,26 550 344,03

104 6 588 413,78 550 286,97

105 6 588 496,25 550 225,32

106 6 588 569,85 550 154,88

58 6 588 350,06 549 345,03

75 6 588 545,66 549 863,07

74 6 588 544,64 549 891,51

73 6 588 504,23 549 900,72

72 6 588 476,30 549 923,07

71 6 588 475,22 549 942,66

70 6 588 500,24 549 968,43

69 6 588 448,61 550 082,46

68 6 588 457,73 550 130,61

67 6 588 476,73 550 161,15

66 6 588 527,19 550 112,70

65 6 588 701,76 549 939,48

64 6 588 656,48 549 835,50

63 6 588 721,93 549 196,38

62 6 588 705,72 549 161,01

61 6 588 357,44 549 297,81

60 6 588 369,90 549 311,91

59 6 588 369,08 549 328,56

Pindala 127,66 ha

Nr X Y

107 6 588 347,07 549 981,27

108 6 588 334,97 550 177,47

109 6 588 314,91 550 195,92

110 6 588 319,94 550 255,17

111 6 588 300,87 550 257,24

112 6 588 257,72 550 276,80

113 6 588 273,59 550 061,97

114 6 588 274,46 550 011,66

115 6 588 282,50 549 991,20

116 6 588 286,07 549 979,11

117 6 588 191,25 550 387,23

118 6 588 185,03 550 484,40

119 6 588 174,81 550 597,68

120 6 588 049,17 550 574,73

121 6 588 022,94 550 465,86

122 6 588 046,17 550 449,09

123 6 588 088,38 550 417,14

124 6 588 098,51 550 395,33

125 6 588 114,15 550 372,35

Pindala 176,02 ha

PA-44

1,0

22,49

23,42

-VP-14

P-2

33.21

6 .0

· 10

0 0 P

V C

2 0 .5

6 - 2 0 .5

4

·1000 PVC12.0021.86-21.84

·10 00

PVC

kattepinnas

puidu ladu

puidu ladu

ehituspraht/prügi

kattepinnas

kattepinnas

kattepinnas

katepinn as

kattepinnas

k a tte

p in n a s

ka te

pin na s

ehitusjäätmed

kattepinnas

ehitusjäätmed

kattepinnas

k a tte

p in

n a s

ka itse

va ll

+0.8

+0.5 +0.8

+0.5 +0.5

+0.8

+0.8

+0.8

+0.8

+0.8

+0.8

+0.8

+0.5

k ill

pinnas

estakaad

+0.5

pinnas

paas

pinnas

paas

paas

pesusılm

slammibassein

betooni jäätmed

kivid

kännud

kivid jäägid

kivi

betooni jäätmed

puiste

puiste

puiste

puiste

puiste

puiste

puiste

ladustus

betoon detailidebetooni jäätmed

tehnika plats

konteinerid

konteinerid

konteinerid

jäätmed

ladustusplats

ehitusjäätmete

ladustusplats

ehitusjäätmete

kattepinnas

slammibassein

slammibassein

killustik

ladu

killustiku ladude ala

killustiku ladude ala

killustiku sıelumine

mahuti

kattepinnas

k a its

e v a ll

CAB PESUSÕLM

purustus-sorteerimissılm

Nordberg

pesusılm

CDE

tehniliselt rekultiveeritud ala

ATI Grupp OÜ poolt

tehniliselt rekultiveeritud ala

ATI Grupp OÜ poolt

tehniliselt rekultiveeritud ala

ATI Grupp OÜ poolt

tasandatud

tasandatud

tasandatud

tasandatud

tasandatud

tasandatud

peenfraktsioon

12 .48

19 .51 -19 .52

ladu

ladu

ladu

ladu

ladu

ladu

ladu

p e a le s ı id

u ra

m p

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

kattepinnas

kattepinnas

kattepinnas

ladu

ladu

ladu

ladu

k a tt e p in

n a s

lasu

lasu

kattepinnas

kattepinnas

kattepinnas

kattepinnas

kattepinnas kattepinnas kattepinnas

kattepinnas

puiste

lasu

kattepinnas

ladu

ladu

ladu

laoplats

lasu

lasu

lasu lasulasu

lasu

lasu

lasu

lasu

lasu

lasu

lasu

bet. plaadid

katepinnas

lasu

katepin nas

paljandatud

lasu

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

täiteala

PTT Recycling

25.70

(allkirjastatud digitaalselt)

(allkirjastatud digitaalselt)

Priit Koppel

Kaupo Rıivasepp

Koostas

Kontrollis

6 k V

KTJ N-1

0 .4

k V / 6 k V

K P

L 2 a

6 k V

N-3 KTJ

orient

k lo o r

6k V

0.4kV

o ri e n t.

Ø110Pl Ø110Pl

Ø110Pl

24.62

24.58

24.59

23.13

24.36

23.55

23.57

22.80

24.44

22.13

23.39

23.44

2 4 .13

25.76

25.76

23.94

25.46

26.60

25.86

vmp

vmp

2x110 kv EÜL

2x110 kv EÜL

lini kırgus 11.46m maapinnast

lini kırgus 11.92m maapinnast

2x110 kv EÜL

2x110 kv EÜL

vmp

vmp

26.13

26.24

25.75

26.15

29.62

b

39.18

K P

L 3 5

K v

2x110 kv EÜL

2x110 kv EÜL

2x110 kv EÜL 2x110 kv EÜL

2 x 110 k

v E

Ü L

2 x 110 k

v E

Ü L

ılipüüdja

·200 Bet

·500 Met

·1500 Bet

·300 Malm

·200 Bet

· 16 0

P l

·200 Pl

·300 Pl

·450 Bet

·450 Bet

·160 Pl

·500 Bet

·300 Pl

·600 Pl

·300 Pl ·400 Malm

·400 Malm

·200 Pl

·200 Pl

·300 Malm

·260 Pl

·260 Pl

·450 Pl

·100 Pl

·1000 Bet

·1300 Bet

· 13 0 0 B e t

·600 Plast

39 .13

39 .40

38 .99

39 .28

39 .07

39 .00

38 .93

38 .96

38 .97

38 .94

38 .95

38 .96

39 .09

38 .85

38 .79

39 .04

39 .03

38 .79

39 .01

40.19

40.23

39.85

40.05

39.92

39.85

40.11

40.12

39.89

40.07

40.29

40.22

40.63

40.7040.80

40.92

40 .94

40 .88

40.05

40.25

39.84

39.82

39.82 40.26

39.80

39.93 39.74

39 .78

39.77

39.79 39.76

39.82

39.93

39.88

39.73 40 .22

40 .33

40 .30

40 .23

40 .24

40 .23

40 .19

40 .19

40 .17 39.96

39.79

39.82

39.73

JK-2

JK-1

38

40

Y =5

5 12

0 0

Y =5

5 0 0 0 0

37.87 37.89·273 Met ·273 Met

puurkaev

H

2H

2H

H

H

H

H H

2H

H

H

H

H

H

H

H

H

H

H

k a a l

b

H H

mahuti

H

H H

H

H

ga raa

z

H

b a s s

b a s s

pu mpla

ga raa

z

H

H

ga raa

z

H

TP

TP

TP

TP

TP

TP

TP

TP

TP

TP

30

3 0

2 9 .5

1

2 3 .6

4

30.03

38.40

38.58

32.13

2 9 .7 5

26.61

40.81

24.14

25.74

22.32

22.79

24.21

24.05 33.21

38.49

38.69

38.82

43.64

44.30

44.15

4 0 .7 0

40.44

40.53

2 4 .7 5

2 4 .6 1

39.94

2 4 .5

5

19.44

22.99

25.69 25.652

9 .9

8

29.68

25.51

23.76-24.07 ·600 Plast

26.50

24.55-24.85

Formaat A0

Mııtkava:

Tellija:

Gr lisa 1

1:2000

25.06.2025

Mııdistatud:

V˜O LUBJAKIVIKARJ˜˜R

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

38 .90

38 .91

38 .87

38 .96

39 .02

39 .04

38 .96

39 .08

38 .99

39 .24

39 .1

39 .31

39 .20

39 .09

39 .16

38.84

39 .76

39 .85

39. 90

39 .71

39 .58

39.4839 .75

39 .90

39 .92

39 .81

39 .87

39 .97

39 .87

39 .95

39 .91

39 .94

40 .03

40 .01

39 .92

39 .96

39 .87

40. 02

40 .12

40 .05

39 .96

40 .17

40 .14

40 .18

40 .13

40 .0740 .26

40 .2840 .36

40 .72

40 .82

40 .93

41. 02

41. 06

40 .97

40.9 5

40.9 0

40 .87

78403:313:0650

Peterburi tee 94h

78403:313:0640

Peterburi tee 94j

78403:313:0520

Betooni tn 41 78403:314:1080

Betooni tn 43

78403:313:0180

Betooni tn 47

78403:313:0510

Betooni tn 55

78403:313:0032

Betooni tn 57

65301:011:0300

Väljavahi tee 1

78403:313:0640

Peterburi tee 94j

78403:313:0011

Tooma tn 27

78403:313:0650

Peterburi tee 94h

78403:313:0013

Tooma tn T5

78403:313:0008

Tooma tn 18

78403:313:0005

Tooma tn 14 // Väomurru tn 1

78403:313:0630

Peterburi tee 94

78403:313:0014

Väo tee T3

78403:313:0200

Lagedi tee 4a 78403:313:0290

Tooma tn 6

78403:313:0270

Tooma tn 2

78403:313:0670

Väo tn 6

78 40

3:3 13 :00

28 Vä

o t ee

78403:313:0003

Peterburi tee 94k

78403:313:0002

Peterburi tee 94b

78403:313:0620

Peterburi tee 94a

78403:313:0001

Peterburi tee 94c

78 40

1:1 01 :44

37

Pe ter

bu ri t ee T 7

78403:313:0600

Paneeli tn 11

7 8 4 0 3 :3

1 4 :0

2 1 4

P a n e e li tä

n a v

78403:313:0630

Peterburi tee 94

ga raa

z

·600 Plast 25.43

24.57-24.64

2 6 .0 4

2 4 .1 3 - 2 4 .2 9

· 6 0 0 P la s t

24.24 21.92-21.93 ·600 Plast

78403:313:0880

Piirimurru tn 3

78403:313:0680

Piirimurru tn 1

78403:313:0690

Piirimurru tn 6

78403:313:0900

Piirimurru tn 2

78403:313:0706

Piirimurru tn 4

7 8 4 0 1 :1

0 1 :4

2 7 9

P e te rb

u ri te

e T

8

Töö nr 26073

EHITUSLUBA NR 63023

V˜O KARJ˜˜RI LIIGVEE ˜RAJUHTIMINE

PAEKIVITOODETE TEHASE OÜ

N

S

W E

· 6 0 0 P la s t

2 2 .6 8 - 2 2 .7 1

2 6 .0 4

22.05

0162

p in n

4359

p in

n

p in

n

p in

n

p in

n

p in

n

p in

n

p in

n

p in

n

p in

n

k ra

a v

4 0 .2

3

40.23

4 1.2

34 1.2

3

4 1.2

3

4 0 .2

3

4 0 .2

3

4 0 .2

3

4 0 .2

3 4 0 .2

3

4 0 .2

3 4 0 .2

3 4 0 .2

3

4 0 .2

3

4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3

4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3

4 0 .2

3 4 0 .2

3

4 0 .2

3 4 0 .2

3

4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3 4 0 .2

3

4 0 .2

3

4 0 .2

3

4 0 .2

3 4 0 .2

3 4 0 .2

3

40.23

40.23

40.23

41.23 41.23

42.23

41.23

24.03-23.24.04

NARVA

T A

R T

U

Väo lubjakivikarjäär

ASENDISKEEM M 1:100 000

21.5

22

22

22

22

22

22

22 .5

22. 5

23 23

23

23

23

23. 5

2 3 .5

2 4

2 4

24

24

24

24

24

24

24.524 .52

4 .5

2 4 .5

2 4 .5

24 .5

24 .5

25

25 25

25 25 25

25

25

25

25

25

25

25

2 5

2 5

25.5

25.5

25 .5

25.5

25.5

25 .5

2 5 .5

26

26

26

26

26 26

26

26

26.5

26.5

26.5

27

27

2 7

27

27

27

27.5

27.5

27 .5

2 8

28

28

28

28 28

28. 5

28 .5

21.5

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 4 aT

Plokk 4 aT

Plokk 4 aT

Plo kk 2 aT

Plokk 13 pT

P lo

k k 3

3 a

T

P lo

k k 3

7 a

T

Plokk 39 aT

Plokk 38 aT

1

2

3

4

5

6

7 8

9 10

11

12

13 14

15

16

17

18

19

20

21

22

23

24

26 27

28 30

32

33

34

35

36

37

38

39

40 41

42

43

44

45

46

4748

49

51

60

61

62

63

64

59 58

66

65

105

106

1

52

53

54

55

56

107

108

109 110

111

112

113

114 115

116

119

120

121

122

123

124

125

117

H

ehitatav

Mäeeraldise piir, piiripunkt ja piiripunkti number

Mäeeraldise teenindusmaa piir ja piiripunkt

Katastriüksuse nimi, piir ja tunnus78403:313:0600

Paneeli tn 11

Tarbevee puurkaev ja selle sanitaarkaitsevöönd

Aktiivse tarbevaru ploki piir ja nr

Passiivse tarbevaru ploki piir ja nr Plokk 12 pT

LEPPEM˜RGID:

X=6589400

2 .5

23

23 .5

Plokk 12 pT

0.4kV/6kV

Plokk 45 aT

paigaldatud hülsid

08.04.2026

Koostatud:

23.41-23.42 ·400 Plast

23.71-23.72 ·1100 Plast

paigaldatud hülsid

78401:101:6829

Pendi tn 2

65301:001:4740

Lagedi tee 32

78 40

1:1 01 :44

37

Pe ter

bu ri t ee T 7

78 40

1:1 01 :44

37

Pe ter

bu ri t ee T 7

78401:101:5375

Peterburi tee 96

78401:101:4282

Väo tee T1

78401:101:2882

Väo tee 2a

78401:101:5391

Priimurru tn 3b

78401:101:5435

Priimurru tn 3a

7 8 4 0 3 :3

1 3 :0

0 1 5

V ä o

m u rr u t ä n a v

Väo VII lubjakivikarjäär

Lıuna-Väo II lubjakivikarjäär

Väo lubjakivikarjäär

Väo lubjakivikarjäär

Väo VII lubjakivikarjäär

Plokk 56 aT

Plokk 55 aT

Plokk 51 aT

Plokk 48 aT

78403:313:0050

Betooni tn 1778403:313:0230

Betooni tn 15

78401:101:5358

Betooni tänav T8

78403:314:0134

Betooni tänav T5

kr

kr

kr

CDE kilp

2 x (A

X P

K 4

G 15

0 )

MCMO19 x1.5

AMKA 3x 16+

25

MASTALAJAAM ATI

160

k ra

a v

kraav

k ra a v

k ra

a v

kr aa

v

k ra

a v

k ra

a v

k ra a v

k ra

a v

k ra a v

settebassein nr 2

setetik

settebassein nr 3

kra av

kr aa

v

kr aa

v

kr aa

v

kr aa

v

kraa v

kr aa

v

kr aa

v

kraav

k ra

a v

k ra

a v

kraav

kr aa

v

kr aa

v

kra av

kraa v

veekogumisbassein

kra av

kraa v

kr aa

v

k ra

a v

k ra

a v

k ra

a v

kraav

kr aa

v

k ra

a v

k ra

a v

kraav

kra a v

kraav

k ra

a v

k ra

a v

kraav

k ra a v

kraav

kraav

kra av

kraav

kraav

kra av

nr 2

settetiik

lepp

settebassein nr 1

settebassein

kraav

k ra

a v

k ra

a v

27.12.2023

vt 20.86m

A

A

A

A

A

A

A

A

A

A

A

setebassein

Rae vald

Tallinn

Gaasipaigaldise kaitsevöönd (C kategooria gaasitorustik)

78403:313:0110

Betooni tn 51

Sideehitise kaitsevöönd

Ühisveevärgi ja -kanalisatsiooni vöönd

Vid 4072959

Raudtee kaitsevöönd

Vid 1tn

Avalikult kasutatava tee kaitsevöönd

1

mäeeraldise teenindusmaa piir

Külgneva mäeeraldise ja Vid VEE2006290 (Tooma järv)

Ranna vıi kalda piiranguvöönd

bet

bet

bet

bet

kill

k ill

k ill

bet

be t

be t

kil

k ill

A

A

A

A

A

A

Kill

Betoon

A

A

A

Kil

A

A

kill

be too

n

A A

A

A

A

be t

kill

bet

kill

kill

kill

A

b e t

e s ta

k a a d

b e t

A

kil

Pe ter

bu ri t ee

Pe ter

bu ri t ee

k ill

k il l

ki l

k il l

kill

A

kill

kil

kil

kill

kill

k il l

kill

kill

kil

kill

k ill

kil

kill

kill

k il l

kill

kill

kil

kil

kil

A

A

A

A

A

A

A

AA

A

A

A

A

A

A A

A

b e t

b e t

b e t

b e t

b e t

A

A

be t

A

bet

A

be t

be t b

e t

b e t

b e t

A

b e t

A

A

A

be t

be t

be t

kr

kr

krbe t

be t

be t

Pe ter

bu ri t ee

kr

kr

kr

be t

be t

be t

be t

Pe ter

bu ri t ee

Pe ter

bu ri t ee

kr

kr

be t

kr

be t

kr

be t

kr

be t

kr

be t

kr

Pe ter

bu ri t ee

Pe te rb ur i te

e

Pe ter

bu ri t ee

be t

Pe ter

bu ri t ee

A

A

kr

kr

kr

A

p a rk la

A

A

A

A

kil

kr

40.30 36.85

26.09.2024 vt 22.79 m

K r

H = 43.23 POL 2289

4 3 .2 6

43.01

43.58

A

12.05.2017

41,79

H = 42.589 POL 2432

Betooni tn A

H = 42.607 POL 1532

42.5542.88 43.62

K r

K r

Kr

K r

K r

K r

Kr

K r

K r

K r

Kr

K r

k ra

a v

41.23

4 1.2

3

4 1.2

3

4 1.2

3

27.38

31 .8 0

34.35

27.13

32.04 30.28

29.05

28.94

30.13 30.51

33.03

31.77

32.41 30.81

30.75

25.56 24.20

25.10

25.64

24.88 24.85

31.76

2 8 .5 3

28.72

31.30 30.61

35.20

34.87

33.22

31.92

38.15

3 2 .12

3 1.0

2

26.62

26.99

31.00 23.99

30.33 35.88 41.51

41.09

37.97

38.19

33.93 32.73

33.55

31.40

29.87 35.07

35.02

35.24

34.21

34.36

34.66 34.76

34.36

35.01

35.34

35.19 33.05

2 9 .5 7

34.97 34.98

34.60

3 2 .9

3

34.78 34.94

35.11

39.57 39.63

3 9 .5

5

4 1.5

24 2 .0

3

4 2 .0

4

38.42 39.78

41.51

23.30

23.05

37.86

44.79

43.48

41.08

40.99

43.33

42.78

37.72 40.38 38.28

37.75

43.53

42.88

42.79

42.78

42.43

42.61

42.99

43.07

41.73

42.72

3 8 .9

8

41.40

41.30 39.72

40.15 40.15

39.84

41.68 41.57

41.57

41.62

41.08 40.94

41.57

41.14

Kr

pinnavesi

Kr

K r

K r

Kr

Kr

lasu

pinnavesi

Kr

Kr

Kr

Kr

K r

K r

Kr

Kr

Kr

Kr

Kr

Kr

X=6588200

0 50 100 m

JOONMÕÕTKAVA :

Puhasti

71935

71933

71934

71936

71910

71908

71905

71904

71882

71906

71862 71861

71725

71727

71726

71725

50664

9501

42

Kr

kraavpinnavesi

pinnavesi pinnavesi

pinnavesi

pinnavesi

lasu

pinnavesi

pinnavesi

Kr

kraav

Kr

Kr

Kr

vt 31.16 m

25.06.2025

vt 38.50 m

25.06.2025

Kr

Puurkaev ja nr

Tallinn 633

Kehra 634

Kaardileht nr

pinnavesi

k ill

kil

Plokk 46 aT

Plokk 44aT / Plokk 3 aT

Plokk 2 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 4 aT

Plokk 4 aT

Plokk 4 aT

Plokk 4 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 37 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 4 aT

PLAAN

M˜EERALDISE

Tervik

Väo maardla

- Mäeeraldise plaan (18.01.2021), OÜ Inseneribüroo STEIGER, Töö nr 21/3308

- Eesti Geoloogiateenistuse maardlate ja mäeeraldise ava-andmed seisuga 08.04.2026. a;

- Maa- ja Ruumiameti katastriüksuste ava-andmed seisuga 08.04.2026. a;

- OÜ J.Viru Markeideribüroo Mäetööde plaan seisuga 25.06.2025. a, töö nr 25183;

4. Kasutatud:

3. Asendiplaan: Maa- ja Ruumiameti X-GIS kaardirakendus;

2. Lähtekoordinaadid ja kırgus: Trimble VRS Now baasjaamade vırk;

1. Koordinaadid L-Est 97 süsteemis, kırgused EH2000 süsteemis;

Märkused:

2 aT

Plokk

38 .94

39 .03

38 .96

39 .01

39 .04

38 .93

39 .02

38 .90

Harjumaa Tallinn

3 0 .19

Peterburi tee 34/1, 11415

Harju maakond, Tallinn, Lasnamäe linnaosa,

Limestone factories of Estonia OÜ

24.80-24.74 24.63-24.63

25.53

·300 Plast·700 Plast

24 .4 0- 24 .3 5

25 .2 7

· 30 0

Pl as t

19.20

19.23

19.30

19.31

19.32

19.40

19.43

19.46

19.49

19.54

20.0220.41

20.46

20.53

20.60

20.78

21.09

21.40

21.43

21.43

21.52

21.54

21.56

21.31

21.62

21.63

21.68

21.69

21.48

21.74

21.52

21.78

21.79 21.79

21.80

21.81

21.81

21.58

21.83

21.84

21.83

21.60

21.86

21.87

21.86

21.86

21.87

21.88

21.90

21.93

21.70

21.95

21.98

22.01

21.77

21.77

21.77

22.02

21.78

22.03

21.80 21.80

21.81

21.81

21.80

21.80

22.06

22.05

21.81

21.82

21.82

21.82

21.83

21.85

21.86

22 .12

21.89

22.13

21.89

21.90

2 2 .1 5

22.15

21.91

2 2 .1 7

22 .17

22.16

21.92

22.18

21.93

21.95

22.25

22.02

22.02

22.02

22.03

22.03

22.04

22.04

22.07

22.07

22.07

22.08

22.09

2 2 .3

3

22.10

22.35

22.11

22.14 22.39

21.86

22.44

22.21

2 2 .4

9

22.49

22.51

22.30

22.30

22.33

22.34

22.34

22.34

22.37

22.36

22.61

22.67

22.67

22.68

22.46

22.46

22.48

21.90

22.81

22.57

22.57

22.61

2 2 .8

8

22.65

22.69

22.68

22.69

22.70

21.90

22.77

22.77 22.78

23.02

22.80

22.83

22.84

22.85

22.87

22.88

22.88

22.91

23.17

23.18

22.96

23.22

2 3 .2

1

22.98

22.99

23.01

23.03

23.03

23.29

2 3 .3

0

23.05

23.06

23.07

23.08

23.11

23.38

23.40

23.42

2 3 .4 4

23.53

23.54

23.56

23.32

23.57

23.58

23.57

23.39

23.65

23.67

23.68

2 3 .6 9

23.81

2 3 .7 2

23.50

23.75

23.75

23.52

2 3 .5 2

23.78

2 3 .5 5

23.82

23.83

23.60

23.86

23.61

23.63

23.65

23.91

23.95

23.97

23.99

23.77

24.02

24.03

23.79

2 4 .0

9

2 4 .0

2

2 3 .9

4

2 3 .9

2

23.82

23.82

2 3 .8

2

24.10

24.10

24.12

24.13

23.89

23.89

24.14

24 .15

24.15

23.93

23.92

24.17

23 .9 6

23.99

24.02

24 .03

23.86

24.06

24.06

24.06 24.34

24.09

24.10 24.34

24.11

24.40

24.40 24.40

24.40

24.16

24.16

24.41

24.43

24.43

24.19

24.20

24.45

24.45

24.46

24.47

24.23

24.23

24.48

24.48

24.48 24.24

24.24

24.23

24.24

24.24

24.25

24.25

24.25

24.49

24.26

24.27

24.26

24.28

24.53

24.29

24.55

24.54

24.30

24.30

24.31

24.31

24.31

24.32

24.33

24.34

24.33

24.58

24.58

24.34

24.34

24.59

24.34

24.59

24.59

24.36

24.60

24.37

24.37

24.62

24.62

24.38

24.38

24.62

24.38

24.39

2 4 .3

9

24.38

2 4.64

24.39

24.64

24.64

24.41

24.66

24.66

24.42

24.43 24.43

24.68

24.69

24.68

24.45

24.44

24.71

24.47

24.72

24.72

24 .71

2 4 .7 2

24.50

24.48

24.48

24.73

24.49

24.49

24.49

24.74

24.74

24.74

24.50

24.50

24.49

24.75

24.51

24.76

24.52

24.51

24.76

24.76

24.77

24.53

24.53

24.53

24.53

24.78

24.54

24.54

24.54

24.80

24.79

24.55

24.55

24.80

24.82

24.83

24.82

24.84

24.85

24.85

24.61

24.61

24.85

24.62

2 4 .8

6

2 4 .8 9

24 .89

24.89

24.89

24.65

24.65

24.65

24.91

24.67

24.67

24.68

24.68

24.68

24.94

24.94

24.70

24.70

24.70

24.95

24.95

24.72

24.72

24.73

24.73

24.97

25.00

24 .99

25 .00

24.77

25.02

24.78

25.03

24.79

24.80

24.79

25.04

24.80

2 5 .0

5

24.81

24.81

24.82

25.06

25.06

24.83

25.07

24.84

24.84

24.83

25.09

24.86

25.11

25 .1

25.12

24.88

25.12

25.24

25.13

25.13

24.89

25.14

25.14

24.90

24.90

24.90

24.90

24.91

24.91

24.91

24.92

25.17

25.17

24.93

24.93

24.93

24.93

24.94

24.94

24.94

24.94

25.19

24.94

24.95

25.25

24.95

25.2024.97

24.97

25.22

24.98

24.97

25.24

24.99

24.99

24.99

25.24

25.23

25.00

25.00

2 5 .2

5

25.01

25.01

25.26

25.27

25 .2 7

25.27

25.28

25.04

25.04

25.05

25.30

2 5 .3

0

25.07

25.31

25.07

25.33

25.09

25.09

25.09

25.34

25.33

25.34

25.10

24.08

25.3425.35

25.34

2 5 .10

25.36

25.36

25.12

25.37

25.37

25.38

25.38

25.14

25.14

25.14

25.39

25.39

25.39

25.16

25.40

25.16

25.16

25.41

25.41

25.17

25.42

25.42

78403:313:0630

Peterburi tee 94

25.18

25.18

25.18

25.18

25.18

25.43

25.43

25.43

25.43

25.19

25.44

25.44

25.20

25.20

25.20

25.45

25.21

25.46

25.46

25.21

2 5 .2 2

25.21

25.22

25.47

25.47

25.46

25.47

25.23

25.22

25.48

25.47

25.47

25.24

25.24

25.49

25.25

25.49

25.26

25.51

25.50

25.50

25.26

25.51

25.27

25.52

25.52

25.28

25.54

25.29

25.54

25.54

25.30

25.30

25.30

25.31

25.56

25.32

25.31

25.32

25.57

25.56

25.5725.96

25.32

25.57

25.58

25.58

25.34

25.35

25.35

25.35

25.35

25.34

25.35

25.59

25.60

25.60

25.36

25.60

25.61

25.60

25.37

25.61

25.61

25.37

25.37

25.62

25.62

25.62

25.64

2 5 .6

3

25.40

25.39

2 5 .6

4

25.64

25.64

25.41

25.65

25.65

25.41

25.66

25.67

25.42

25.43

25.67

25.43

25.69

25.69

25.45

25.70

25.69

25.69

25.46

25.46

25.46

25.71

25.72 25.71

25.48

25.48

25.73

25.49

25.49

25.49

25.50

25.50

25.75

25.75

25.51

25.77

25.76

25.76

25.52

25.53

25.78

25.55

25.54

25.79

25.79

25.79

25.55

25.55

25.55

2 5 .5

5

25.80

25.56

25.81

5.81

25.82

25.82

25.58

25.58

25.57

25.57

25.8225.83

25.83

25.58

25.59

25.59

25.84

2 5 .6

0

25.59

25.59

25.61

25.85

25.86

25.62

25.62

25.87

25.87

2 5 .6

3

25.63

25.88

25.64

25.89

25.89

25.65

25.65

25.67

25.66

25.67

25.92

25.68

25.92

2 5 .6 9

25.70

25.69

25.70

25.95

25 .96

25.71

25 .96

25.97

25.73

25.73

25.72

25.98

25.74

25.75

25.75

25.76

25.75

25.76

25.76

26.01

26.01

26.02

25.77

25.77

25.77

25.78

25.78

25.78

25.79

25.79

25.80

25.80

26.05

25.81

25.81

26.10

25.80

25.81

25.81

26.06

2 5 .8

1

25.83

25.83

26.08

26.07

25.84

25.83

26.09

25.84

25.45

26.10

26.11

26.10

25.86

25.86

26.11

25.88

25.87

25.87

25.88

26.13

25.89

25.89

26.14

26.15

25.90

25.90

25.90

26.15

25.91

26 .16

2 5 .9

2

25.91

26.17

26.17

26.16

25.93

25.92

25.93

25.94

25.94

26 .19

25.95

25.96

26.22

26.22

2 6 .2

2

25.98

25.98

25.98

25.99

26.00

26.00

26.00

26.25

26.01

26.01

26.01

26.02

26.02

26.03

26.03

26.04

26.04

26.04

26.04

26.05

26.05

26.30

26.06

26.06

26. 31

26.31

26.30

26.07

26.07

2 6 .0 7

26.06

26.33

26.09

26.08

26.08

26.10

26.09

26.34

26.10

26.10

26.11

26.11

26.11

2 6 .11

26.12

26.36

26.3726.36

26.12

26.13

26.13

26.13

26.13

26.13

26.14

26.14

26.15

26.16

26.16

26.16

26.16

25.13

24.75

26.21

26.17

26.17

26.16

26.18

26.18

26.19

26.19

26.19

26.43

26.20

26.19

26.19

26. 19

26.20

26.22

26.22

26.23

26.23

26.23

26.23

26.25

26.25

26.26

26.27

26.28

26.28

26.28

26.28

2 6 .2

8

26.52

26.28

26.29

26.54

26.54

26.30

26.30

2 6 .2 9

26.31

2 6 .3

1

2 6 .3

1

26.56

26.32

26.33

26.34

26.35

26.34

26.34 26.34

26.35

26.61

26.36 26.61

26.38

26.37

26.39

26.39

26.64

26.40

2 6 .6 5

26.64

26.41

26.66

26.41

2 6 .6 7

26.67

2 6 .4

3

26.43

26.68

26.43

26.69

26.44

26.46

26.46

26.47

26.47

26.48

26.50

26.51

26.51

26.76

26 .52

26.52

26.52

26.78

26.53

26.78

26.56

26.81

26 .82

26.83

26.58

26.58

26 .8 4

26.60

26.60

26.61

26.86

26.62

26.88

26 .64

26.64

26.89

26 .90

26.90

26.93

26 .7 0

26.71

26.71

26 .97

26.98

26.74

26.76

26.76

27.01

27.01

26.78

27.02

2 6 .7 9

26.79

27 .04

26.79

27.04 2 6 .8

1

26.82

26.81

26.82

26.84

27 .0 9

26.85

26.85

26.88

27 .12

27 .13

26.88

27 .14

27 .14

26.90

27.15

26.91

27.16

27 .15

27.16

27.16

26.93

26.93

27.19

26.96

26.96

27.23

27.00

27.02

27.02

27.03

27.03

27.3 1

27.08

2 7 .0

8

27.33

27 .33

27.09

27.09

27.09

27.34

27.35

27.11

27.37

27.13

27.14

27.16

27.17

2 7 .17

27.44

27.20

27.19 27.45

27.21

27.21

27.23

27 .2 4

27.24

27.24

27.27

27.28

27.28

27.28

27.30

27.30

27 .30

27.3 1

2 7 .3

1

27.31

27.31

27.31

27.32

27.57

27.33

27.34

27.35

27.34

27.35

27.60

27.36

27.37

27.61

27.62

27 .3 8

27.37

2 7 .6 2

27 .62

2 7 .3

8

2 7 .4

2

27.43

2 7 .4

7

27.47

27.48

27.50

27.51

27.76

2 7 .7

7

27.79

27.55

27.55

27.56

27.57

27.57

27.57

27.59

2 7 .5

9

27. 59

27.59

27.59

27.59

27.59

27.59

27.61

2 7 .6 1

27.61

27.63

27.62

27.63

27.62

27.63

27.64

27.64

27.89

27.64

27.65

27.66 27.66

27.67

27.67

27.92

27.92

27.68

27.69

27.94

27.70

27.70

27.71

27.71

27.71

27.72

2 7 .7 3

27.75

27.75

27.74

27.76

28.01

28.01

2 7 .7 7

27.77

27.78

27.79

25.06 25.02

27.80

2 8 .0

4

2 7 .8

0

27.80

2 7 .8

2

27.82

2 7 .8

1

27.81

27.82

27.82

27.82

27.82

27.82

27.84

27.84

28.08

27.84

27.84

27.86

27.87

27.87

27.87

2 7 .8

8

27.89

27.89

27.90

27.90

27.89

27.92

27.92

27.92

27.92

27.92

28.17

27.93

27.93

27.94

27.95

27.95

27.95

27.96

27.97

27.96

27.96

27.97

2 7 .9 7

27.97

27.97

27.98

27.98

27.98

27.98

27.98

28.00

27.99

28.01

2 8 .0

2

28.02

2 8 .2

7

28.03

28.03

28.04

28.04

28.28

28.06

28.06

28.07

28.07

28.08

28.08

28.09

28.09

28.09

28 .10

28.10

28.11

28.12

28.12

28.12

28.12

28.13

2 8 .3

8

28.15

28.14

28.16

28.16

28.17

28.17

28 .18

28 .18

28.18

28.18

28.19

28.19

28.19

28.19

2 8 .2

1

28.21

28.22

28.23

28.23

28.23

2 8 .2

3

28.23

28.23

28.23

2 8 .2

4

28.23

2 8 .2

5

28.24

28.25

28.24

28.26

28.26

28.27

2 8 .2

7

28.27

28.27

28.28

28.30

28.55 28.31

28.32

28.33

28.57

28.34

28.34

28.34

28.35

28.34

28.35

28.34

28.34

28.36

2 8 .3

5

28.36

28.37

28.37

28.37

28.37

28.39

28 .3 9

28.40

28.40

28.65

28.41

28.41

28.42

28.45

2 8 .7 0

28.45

28.46

28.71

2 8 .7 1

28.46

28.46

28.47

2 8 .4 9

28.49

2 8 .4 9

28.50

28.52

28.57

28.57

28.57

28.82

28.59

28 .6 0

28 .8 6

28.65

28.65

28.65

28.67

28.67

28.69

28.69

28.69

2 8 .7 0

28.70

28.71

28.71

2 8 .7 2

2 8 .9

7

28.73

28.74

28.74

28.74

29 .00

28.76

28.76 28.76

28.77

28.77

28.77

28.77

29.02

2 8 .7 8

28.79

28.80

2 8 .8

0

28.80

29.06

2 8 .8

2

28.82

28.83

28.83

2 8 .8

4

28.85

28.86 28.87

28.87

28.88

28.89

29.14

28 .90

28.90

28.90

28.90

28.90

29 .15

29.15

2 8 .9

1

28.91

28.92

28.94

28.95

2 9 .2

0

28.97

28 .97

28.97

28.98

28.98

28.98

28.99

29.00

29.01 29.01

29.26

29.02

29.02

29.28

29 .04

29.03

2 9 .0

5

29.06

29.07

29.08

29.08

29.08

29.08

2 9 .3

2

29.09

29.09

29.09

29.09 29.09

29.08

2 9 .0

9

29.10

29.09

29.10

29.11

29.11

2 9 .3

5

2 9 .3

7

29.14

29.38

29.15

29.16

29.18

29.19

29.19

29.19

29.20

29.20

29.44

29.22

29.47

29.24

29.24

29.26

29.26 29.26

2 9 .5

2

29.28

29.27

29.28

29.53

29.29

29.30

2 9 .3 0

2 9 .5

5

29.31

29.31

29.31

2 9 .3

2

29.33

29.33

29.34

29.35

29.36 29.38

2 9 .3

8

29.39

29.40

29.40

29.43

29.43

29.43

2 9 .4 4

29.44

29.45

29.70

29.48

29.7 3

29.49

29.50

29.51

29.52

29.51

29.53

29.54

29 .55

29.55

2 9 .8

1

2 9 .5

7

2 9 .5

8

29.58

29.59

29.59

2 9 .8

3

29.84

29.60

29.63

2 9 .6 4

29.66

29.912 9 .6 9

2 9 .7 1

2 9 .7

1

29.72

29.72

29.72

29.76

30.04 30.04

29.81

29.62

27.63

29.81

29.84

30.10

30.1

30.11

29.88

29.92

29.91

2 9 .9

4

29.94

29.95

29.94

3 0 .2

0

29.96

29.97

29.99

30.00

30.01

30.03

30.03

30.08

30.33

30.11

30.11

3 0 .3

7

30.13

30.14

30.39

30.16

30.18

30.18

3 0 .1 9

30.20

30.20

30.21

30.23

30.25

30.26

3 0 .2 7

30.29

3 0 .3 0

30.31

30.31

30.31

30.36

30.37

30.38

30.43

30.42

30.43

30.68

30.45

30.47

3 0 .4 9

30.51

30.50

30.51

30.52

3 0 .5 4

30.53 30.78

30.54

30.58

30.83

30.60

30.62

30.62

30.63 30.64

30.66

30.93

30.69

30.69

30.69

30.69

30.69

30.70

30.70

30.71

30.72

30.72

30.72

30.73

30.73

30.74

30.75

30.77

31.02

30.78

30.79

30.80

30.82

30.85

3 0 .8 6

30.86

30.86

30.88

31.13

3 1. 15

30.91

3 0 .9

6

31.21

30.97

30.99

30.99

31.00

31.01

31.26

31.26

3 1. 0 2

31.02

31.03

31.28

31.03

31.04

31.05

31.05

31.30

31.07

31.08

31.08

31.35

31.15

31.15

3 1. 18

31.19

3 1.19

31.21

31.21

31.22

31.22

31.23

31.28

31.29

31.31

31.31

31.32

31.32

31.58

31.36

31.60

31.38

31.40

31.41

31.44

3 1. 4 6

31.72

31.73 31.75

31.51

31.50

31.51

31.52

31.53

31.54

31.56

31.56

31.57

31.60

3 1. 6 2

31.62

31.64

31.66

31.65

31.67

31.68

31.69

31.69

31.72

31.74

31.76

31.78

31.81

3 1. 8 1

31.81

31.84

31.85

31.84

31.86

31.89

31.89

31.89

3 1. 9 0

31.90

32.15

31.93

31.92

3 1. 9 3

31.93

31.94

31.94

31.96

32.06

32.07

32.09

32.20

32.23

32.24

32.24

32.24

32.26

32.50

32.27

32.51

32.27

32.29

32.31

32.32

32.34

3 2 .3

5

3 2 .3

6

32.36

32.37

32.3 9

3 2 .3

9

32.39

32.39

32.39

32.64

32.67

32.43

32.43

32.44

32.50

32.52

32.77

3 2 .7 7

32.55

32.58

32.59

32.62

32.63

32.66

32.66

32.68

32.70

32.96

32.72

32.7 4

32.77

3 2 .8

0

32.86

3 2 .9 0

32.91

32.91

32.91

32.92

32.93

33.18

32.95

32.99

32.99

33.00

3 3 .2

6

33.02

3 3 .0

2

3 3 .0

8

33.10

33.14

33.16 33.17

33.23

33.27

33.28

3 3 .3

7

33.41

33.42

33.75

3 3 .5

0

33.52

33.53

33.56

33.58

33.62

33.92

33.69

33.71

33.80

33.82 33.83

34.08

3 3 .9 0

33.91

33.92

34. 00

34.00

34.02

34.03

34.04

34.04

34.07

34.12

34.14

34.14

34.15

34.17

34.22

34.24

34.24

34.25

34.27

34.29

34.32

34.31

34.33

34.36

34.36

34.36

34.38

34.38

34.39

34.41

3 4 .4

0

34.41

34.42

34.43

34.46

34.47

34.51

34.77

34.53

34.54

34.57

3 4 .5

9

34.60

34.61

34.61

34.63

34.64

3 4 .6

8

34.77

34.80

34.80

34.82

34.85

34.86

34.87

34.89

34.89

34.89

34.89

34.94

34.99

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23 24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39 40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

5960

61

62

63

64

65

66

67

68

69

70

7172

73

74

75

77

78

79

80

81

82

83

84

85 86

87

88

89

90

91

92

93

96

97

99

76

94

95

98 102

101 00

104

103

31

118

50

25

29

1

3 5 .0 0

35.02

35.02

35.27

35.04

35.06

35.06

35.08

35.10

35.09

35.10

35.10

35.11

35.37

35.13

35.12

35.13

35.14

35.15 35.15

35.16

35.17

35.17 35.17

35.17

35.17

35.18

35.18

35.18

35.20

35.21

35.21

35.22

35.22

35.24

35.25

35 .2 7

35.27

35.27

3 5 .2

9

35.30

35.31

35.32

35.33

35.36

35.37

35.38

35.40

35.43

35.47

35.53

35.58

35.58

35.58

35 .60

35.61

35.62

35.66

35.67

35.68 35.68

35.68

35.68

35.70

35.75

36.01

35.76

35.77

35.78

35.77

35.78

35.79

35.80

35.80

35.80

35.80

35.80

3 5 .8 3

35.84

35.84

35.84

35.84

35.84

35.85

35.86

35.86

35.86

36 .12

35.8 7

35.90

35.92

35.92

35.92

36.19

35.98

35.98

35.98

35.97

35.98

3 5 .9 8

3 6 .2 4

36.00

36.00

3 6 .3 3

36.02

36.01

36.03

36.03

36.28

36.05

36.05

36.31

36.06

3 6 .3 1

3 6 .3

1

36.31

36.08

36.09

36.09

36.09

36.34

36.11

3 6 .1 0

36.12

36.38

36.14

36.14

3 6 .3

9

36.15

36.15

36.41

36.16

36.16

36.17

36.19

36.18

36.43

36.21

36.22

36.2 3

36.24

36.23

36.23

36.24

3 6 .2 5

36.24

36.25

36.25

36.26

36 .2 8

36.27

36.29

36.29

36.54

36.31

36.30

36.31

36.31

36.35

36.34

36.38

36.38

36.63

36.39 36.40

36.40 36.40

36.40

36.40

36.65

36.41

36.41

36.43

3 6 .4 3

3 6 .4

3

36.69

36.46

36.47

36.46

36.49

3 6 .4 9

3 6 .5

1

36.50

3 6 .5

1

3 6 .5

1

36.52

3 6 .5

3

36.54

36.54

3 6 .5

4

36.54

36.54

36.55

36.57

36.58

36.58

36.60

36.61

36.62

36.86

36 .63

36.63

3 6 .6 3

3 6 .6 4

36.65

36.66

36.66

36.91

3 6 .6

7

36.91

36.67

36.67 36.68

36.68

36.69

3 6 .7 0

36.70

36.69

36.94

3 6 .7 1

36.71

3 6.9

6

36 .7 1

36.74

36.74

36.74

36.73

36.73

36.73

36.74

36.74

36.75

36.75

36.76

36.75

36.77

36.78

37.02

36.79

36.80

36.80

36.81

36.81

36.81

36 .8 2

36.81

36.82

36.82

36.84

36.84

36.85

36.85

36.84

36.85

36.86

36 .8 6

36.85

36.85

36.85

36.88

36.88

36.88

36.88

36.88

37.13

37.14

3 6 .9

1

36.92

36 .92

36.93

36.92

36.93

3 6 .9

3

36.95

36 .9 5

36.96

36.97

36.97

36.97

36.98

36. 99

3 6 .9

8

36 .99

37.00

37.00

37.00

37.01

37 .0 2

37.02

37.02

37.03

37.03

37.04

37.04

37.05

37.05

37 .0 7

37.07

37.08

37.08

37.07

37.07

37.08

37.08

37.09

3 7.0

9

37.11

3 7 .10

37.11

37.11

37.11

37.12

37.13

37.13

37.13

37.14

37.15

37.15

37.16

37.16

37.17

37.17

37.18

37 .18

37.21

37.20

37.21

37.21

37.47

37.23

3 7 .2 3

37.23

37 .24

37.25

37.27

37.27

37.27

37.28

3 7 .2 8

37.29

3 7 .2 9

37.29

3 7 .5

3

37.29

37.30

37.56

37.32

37.32

37.32

37.34

37.33

37.33

37.35

37.34

37.37

37.61

37.37

37.37

37.38

37.40

37.39

37.39

3 7 .4 1

37.41

37.41

37.41

37.43

37.44

37.44

37.45

37.46

37.46

3 7. 47

37.47

37.46

37.47

37.49

37.48

37.48

37.49

37.49

3 7. 5 1

37.51

37.52

37.52

37.54

37.54

37.78

37.55

37.55

37.55

37.55

3 7. 56

37 .5 6

37.56

37.56

3 7 .8

1

37.58

37.58

37.58

37.58

37.8

37.58

37.60

37.59

37.59

37 .85

37.84

37.60

37.60

3 7.61

37.86

37.86

37.87

37.62

37.63

37.88

37.65

37.89

37.65

37.65

37.66

37.66

37.91

37.67

37.67

37.68

37.67

37.69

37.69

37.68 37.68

37.70

37.72

37.71

37.73

37.72

37.72

37.97

37.73

37.73

37.73

37.74

37.75

38 .00

37.76

38.01

37.78

37.77

37.78

3 7 .7

8

37 .79

37.78

37.79

38.05

37.80

37.81

37.81

37.81

38.07

37.83

37.85

37.86

37.86

37.87

37.87

37.88

37.89

38.13

38.14

37.89

37.90

37.90

37.90

38.14

38.14

38.15

37.91

37.92

37.92

38.16

3 8 .17

37.93

37.93

37.94

37.93

37.94

37.95

37.94

37.96

37.96

37.95

37.96

37.95

37.9 6

37.96

37.96

37.99

37.99

38.00

37.99

38.01

3 8

38.00

38.01

38.01

3 8 .0

1

38.01

38.01

38.02

38.03

38.03

38.04

3 8 .0

4

38.04

38.05

38.04

38.05

3 8 .3

0

38.05

38.06

38.06

38.31

38 .0 7

38.07

38.07

38.07

38.08

38 .09

38.10

38.09

38.35

38.10

38.10

38.10

38.10

38.11

38.11

38.12

38.13

38.14

38.15

38.15

38.16

38.15

38.16

3 8 .4

2

38.17

38.18

38.18

38.18

38.18

38.19

38.19

38.20

38.20

38.21

38.20

38.22

38.46

38.22

38.23

38 .23

38.23

38.23

38.23

38.24

38.24

3 8 .2

4

38.49

38. 49

38.25

38.25

38.26

38.26

38.26

38.26

38.51

38.26

38.27

38.27

38.28

38.28

38.29

3 8 .3 0

38.30

38.30

38.55

38.32

38.32

38.31

38.32

38.32

38.33

38.33

38.34

38.34

38.59

38.36

38.13

38.35

38.36

38.37

3 8 .3

8

38.38

38.39

38.39

38.40

38.64

38.41

38.42

38.68

38.67

38.44

38.45

38.44

38.45

38.46

38.46

38.47

38.48

38.72

38.49

38.49

38.48

38 .5 0

38.49

38.49

38.74

38.50

38.50

38.75

3 8 .5 1

38.51

38.52

38.52

38.52

38.51

38.51

38.52

38.53

38.53

38.52

38.53

38.54

38.54

38.79

38.55

38.56

38.5 7

38.57

3 8 .5

9

38.58

38.83

38.59

38.60

38.61

38.61

38.61

38.86

38.63

38.62

38.64

38.63

38.65

38.90

3 8 .6

5

3 8 .6

6

38.66

38.66

38.66

38.90

38.67

38.67

38.92

38.92

38.92

38.68

38.69

38.69

38.70

38.71

38.71

38.71

38.97

38.72

38.72

38.72

38.73

38.73

38.73

38.73

38.74

38.75

39.00

38.76 38.75

38.75

38.76

38.76

39.01

39.01

38.77

38.76

38 .78

38.77

38.78

38.79

3 8 .7 8

38.78

38.78

38.78

38.80

38.80

39.05

38.80

38.81

38.81

38.81

38.83

38.83

38.82

39.07

38.84

38.83

38.84

39.09

39.09

38.85

38.85

39.11

39.10

38.86

38.86

38.87

39.12

38.88

38.89

38.90

38.89

39.14

3 8 .9 0

38.90

38.90

38.91

38.90

3 9.16

39.16

38.91

38.92

38.94

39.21

38.98

3 9 .2 4

39.24

39

39

3 9 .0

0

38.99

39.01

39.01

39.01

39.02

39.01

39.27

3 9.0

2

39.28

39.05

39.05 39.06

39.30

39.06

39.07

39.09

39.10

39.12

39.13

39.37

39.39

39.40

39.16

39.41

39.17

39.41

39.18

39.18

39.43

39.19

39.19

39.44

39.20

39.20

39.20

39.46

39.21

39.21

39.22

39.47

39.23

39.23

39.24

39.24

39.48

39.25

3 9 .2

4

39.24

39.25

39.25

39.26

39.52

39.28

39.28

39.28

39.52

3 9 .5 3

39.30

39.31

39.31

39.32

39.33

39.32

39.32

39.32

39.57

39.33

39.33

39.33

39.58

39.60

39.36

39.37

39.61

39.38

39.38

39.38

39.39

39.63

3 9 .3

9

39.39

39.41

39.68

39.43

39.43

39.43

39.46

39.45

39.46

39.47

39.46

39.46

39.47

39.47

39.48

39.50

39.76

39.51

39.51

39.51

39.52

39.53

39.53

39.53

39.54

39.55

3 9 .5

6

39.55

39.57

39.57

3 9 .5

7

39.57

39.57

39.58

39.58

39.58

39.60

39.60

39.62

39.61

39.61

3 9 .8 7

39.63

39.64

39.63

39.64

39.65

39.66

39.66

39.67

39.67

39.67

39.68

39.93

39.70

39.69

39.70

39.70

39.95

39.73

39.73

39.73

39.74

39.73

39.98

39.75

40.00

40.02

40.01

39.77

39.78

39.79

39.80

39.80

40.05

39.81

39.82

39.82

39.83

39.84

39.85

39.85

39.84

39.84

39.86

39.86

39.87

39.87

39.88

39.89

39.89

39.91

39.90

39.90

39.90

39.90

39.90

40.16

40.16

40.17

40 .18

39.94

40 .19

40.19

39.95

39.95

3 9.96

39.97

40.21

39.98

40.23

40 .23

39.98

39.99

4 0

40

40

40

4 0

40.00

39.99

40 .25

40.01

40.01

40.02

40.02

40.02

40.27

40.03

40 .28

40.05

40.05

40 .30

40.32

40 .31

40 .32

40.08

40.08

40 .33

40 .33

40.09

40.08

40.08

40.08

40. 33

40.10

40.10

40 .35

40.12

40.12

40.14

40.13

40.14

40. 39

40 .39

40.15

40.40

40.17

40.17

40.18

40.18

40 .43

40.19

40.19

40.20

40 .45

40.21

40 .46

40 .46

40 .46

40.22

40.23

40.23

40.23

40.23

40.25

40.25 40.25

40.26

40 .50

40 .51

40.27

40.27

40.28

40.27

40.27

40.28

40.53

40.53

40.53

40.29

40.30

40.55

40.32

40.32

40.33

40.34

40.33

40.34

40.58

40.35

40. 4

40.35

40.60

40.38

40.39

40.65

40.41

40.41

40.43

40.67

40.43

40.68

4 0 .4

4

40.45

40.45

40.45

40.47

40.47

40.47

40.47

40.48

40.49

40.74

40.50

40.51

40.52

40.52

40.77

40.54

40.79

40.79

40. 55

40.55

40.80

40.56

40.56

40.81

40.57

40.58

40.83

40.62 40.62

40.86

40.87

40.64

40.64

40.65

40.91

40 .90

40.90

40.66

40.67

40.67

40.68

40.68

40.68

40.69

40.69

40.70

40.96

40.71

40.73

40.73

40.74

40.74

40 .7 7

41.02

40.79

40.79

40.79

4 0 .7

9

40.79

40.82

41.07

40.82

40.84

40.85

40.86

40.85

40 .8 6

41. 1

4 0 .8 7

40.87

41.1 3

41. 15

40.90

40.90

41.15

41.15

40.92

40.91

40.91

41.16

40.92

40.93

40.93

41.21

40.97

40.98

41. 23

40.99 40.99

41

4 1

41 41

41

41

41

41

4 1

4 1

41

41

41.25

41.01

41.26

4 1. 2 7

41.28

41.04

41.04

41.04

41.04

41.05

41.05

41.06

41.07

41.07

41.08

41.08

41.37

41.12 41.12

41.12

41.15

41.16

41.41

41.17

41.42

41.18

41.44

41 .2 1

41.20

41.22

41.24

41.24

41.25

41.50

41.28

41.29

41.54 41.29

41.30

41.30 41.29

41.55

41.31

41.31

41.32

41.33

41.33

41.32

41.57

41.58

41.34

41.34

41.34

41.34

41.35

41.36

41.36

41.36

41.61

41.37

41.38

41.38

41.40

41.65

41.43

41.68

41.45

41.46

41.48

41.49

41.74

41.51

41.51

41.52

41.55

41.57

41.58

41.58

41.60

41.61 41.62

41.63

41.88

41.64

41.66

41.66

41.69

41 .94

4 1.7

1

41.72

41 .96

41.72

41.73

41.75

41.75

42 .0 1

41.76

41.76

42.01

41.77

42 .0 1

41.78

41.78

41.79

41.79

42.05

41.80

41.82

42.06

42.07

41.83

41.83

41.83

41.84

41.85

42.12

41.87

41.89

41.89

42.14

41.90 41.91

41.92

41.95

41.95

41.95

41.96

41.97

42. 23

42

42

42.26

42.02

42.06

42.33

42.11

42.36

42.13 42.14

42.14

42.15

42.19

42.20

42.45

42.20

42.23

42.26

42.26

42.33

42.33

42.35

42.35

42.38

42.40

42.40

42.45

42.71

42.50

42.51

42.57

42.61

42.64

42.65

42.92

42.70

42.73

42.77

42.84

42.85

42.87

42.92

42.94

42.95

42.98

43

4 3

4 3

4 3

43.02

43.06

21.77

43.22

43.26

43.26

43 .28

43.33

43.33

43.33

43.34

43.36

43.41

43.43

43.45

43.52

43.54

43.55

43.56

43.59

43.60

4 3 .6

3

43.67

43.67

4 3 .7 0

43.70 43.83

43.84

43.88

43.91

43.93

44.06

44.07

44.23

44.27

44.56 44.34

44.69

44.46

44.49

44 .5 8

44.58

44.64

44.80

45.12

44.89

4 5 .2

2

4 4 .9

7

44.98

45.36

45.23

45.39 45.44

5.68

45.94

46.40

46.70

48.35

Tallinna linn

Paneeli tn 1

78401:101:2693

78401:101:2695

Paneeli tn 9

78401:101:2695

Paneeli tn 9

78401:101:2695

Paneeli tn 9

78401:101:2695

Paneeli tn 9

78401:101:2695

Paneeli tn 9

78401:101:1374

Paneeli tänav T3

II’

I

I’

II

III’

II

38. 0 deb. 4m‡ /h

sügavus 52m PK 2640

23,43

VP-12

24,24

22,87

1,1

-

VP-11

24,88

24,76

VP-6

23,68

24,45

23,56

VP-2

38,92

24,66 -

14,2

1,1

VP-30 VP-29

VP-32

VP-33

VP-28

-

VP-38

VP-39

VP-42

VP-43

VP-44VP-45

VP-47A

VP-40

-

2,4

-

2,3 VP-26

VP-41

-

0,7

VP-52

VP-48

1,0 -

2,4

15,4

VP-18

2,2

15,0

-

0,5

VP-19A

-

0,5

VP-16A -

1,2

VP-31

1,3

-

-

1,0

VP-14 VP-13B

-

1,3

14,4+

VP-13a

-

1,2VP-50

-

1,4

VP-12A

VP-47 1,9

15,6

-

1,1

-

0,9

VP-6A

-

1,1 VP-3A

VP-4 -

0,5

-

VP-5

VP-2A

-

1,1

VP-25

-

1,5

- VP-10

-

1,3

VP-3

-

1,2

VP-1c

-

3,4+

VP-1b

2,0

7,9+

VP-1a VP-24

-

1,3

VP-35 0,7

VP-34 -

1,8

VP-36

-

1,3

VP-20A -

1,6

VP-20

-

1,3

VP-46

-

0,5

-

VP-22

VP-27 -

0,5

VP-53

-

8,5

-

0,5

VP-27A -

7,4

-

3,4+

13,1

13,3

-

-

-

VP-54

-

6,3

VP-21 -

1,3

VP-15

VP-17 VP-18A

VP-51

VP-55

VP-7

40,44

30,54+

29,41

26,01+

25,96

24,81

25,74

24,44

24,80

25,91 24,67

25,75

24,10

24,62

24,27

25,38

40,04

22,54

22,70

23,86

23,33

24,47

25,63

27,33

25,93

25,91

38,53

26,30

24,98

22,90+

37,40

22,27

23,50 23,66

22,73

22,57

23,81

25,12

25,79

26,32

24,55

38,68

28,49

25,58

31,88

27,29

26,84

34,49

27,10

27,27

26,82

24,53

25,98

26,09

27,48

24,10

25,41 24,02

25,27

22,67

24,30 22,85

24,16

22,12

23,34

22,07

23,38

23,27

21,38

36,40 21,03

21,04

36,40

21,63

22,66

25,30

25,30

27,64

27,01

32,00

27,18 29,05

27,69

27,77

30,04

27,81

30,24

34,75

27,49

27,09

32,49

27,99

36,44

38,62

28,79

36,40

PA-70

PA-1

PA-12

PA-30

PA-68

PA-5

PA-13

VP-23

PA - 66

PA-8

PA-31

PA-9

PA-39

PA-11

PA-12

PA - 6

VP-27B

PA-3

PA-4

PA-69

PA-7

PA - 67

PA-29

PA-65 PA-21

PA-41

PA-71

PA-20

PA-209

PA-2a

PA-25

PA-17

PA-32

PA-19

PA-18

PA-26

PA-37

PA-42

PA-10

PA-16

PA-15

PA-36

PA-13

PA-31

PA-43

PA-24

PA-28

PA-27

PA-23

PA-33

0,0

1,5

24,17

PA-44

26,78

25,44

1,3PA-34

PA-35

IV

1,4

-

-

12,6

-

1,2

-

2,5

VP-16

24,44

21,99

VP-1/17

41,21

21,99

PA-1/ 7

42,59

21,44

3,8

17,4

PA-2/17

42,79

21,24

5,9

15,7

-

2,8

VP-49

24,54

21,72

VP-19

22,24

21,79

21,99

sügavus 44 m puurkaev 50664

1,4

-

-

7,3 -

4,8

2,4

15,4

VP-37

26,91+

30,18

16,2

0,7Ep-1

40,07

23,19

Ep-2

40,96

2 ,60

1,6

16,8

VP-4/16

39,03

24,28 14,7

-

38, 2

VP-3/20

VP-4/20

38,10

PA-13/80

40,69 PA-16/80

40,14

PA-19/80

40,44

17,2

3,141,84

21,58

Ep-3

VP-2/20

40,25

Ep-4

40,23

21,60

2,2

16,4 Ep-5

40,79

21,65 16,5

2,6

VP-1/20

41,51

VP 5/20

40.89

1,4

IV ’

25,68

38,96

VP-8

VP-9

38,91

25,84

Plokk 49 pT / Plokk 52 pT

Plokk 54 aT Plokk 53 aT

Plokk 41 aT

Plokk 47 aT

Plokk 59 aT

Plokk 60 aT

Plokk 44aT / Plokk 3 aT

Plokk 46 aT

Plokk 40 aT

Plokk 44aT / Plokk 3 aT

Plokk 34 aT

Plokk 15 aT

Maapinna samakırgusjoon, m

Geoloogilise läbilıike joon

Lamami samakırgusjoon, m

41

I’I

23.5

23

27.09.2023

vt. 23,62

+41,5 m

+36,2 m

+36,2 m +36,2 m

+36,2 m

+41,5 m

17.05.2017. a

vt. 1,5 m

käitluskoht

PTT Recycling

käitluskoht

PTT Recycling

kaitsevall

7 8 4 0 1 :1

0 1 :2

6 9 3

P a n e e li t n 1

6 5 3 0 1 :0

1 1 :0

3 0 4

V ä lj a v a h i te

e

7 8 4 0 3 :3

1 3 :0

1 1 0

B e to

o n i tn 5

1

78403:313:0640 Peterburi tee 94j

7 8 4 0 3 :3

1 3 :0

6 4 0

P e te rb

u ri t e e 9

4 j

78403:313:0630 Peterburi tee 94

78403:313:0630 Peterburi tee 94

78403:313:0650 Peterburi tee 94h

78403:313:0630 Peterburi tee 94

78403:313:0650 Peterburi tee 94h

7 8 4 0 3 :3

1 3 :0

0 3 1

P e te rb

u ri t e e T

7

7 8 4 0 1 :1

0 1 :2

6 9 5

P a n e e li t n 9

7 8 4 0 3 :3

1 3 :0

0 3 1

P e te rb

u ri t e e T

7

78403:313:0630 Peterburi tee 94 78403:313:0650

Peterburi tee 94h

7 8 4 0 1 :1

0 1 :2

6 9 5

P a n e e li t n 9

78401:101:2695 Paneeli tn 9

Plokk 39 aT

P lo

k k 1

5 a

T

Plokk 45 aT

P lo

k k 3 a

T

Plokk 1 aT

Plokk 4 aT

Plokk 4 aT

Plokk 4 aT

P lo

k k 2 a

T

P lo

k k 3

7 a

T

P lo

k k 3

8 a

T

Plokk 4 aT

Plokk 4 aTPlokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 4 aT Plokk 4 aT

Plokk 1 aT

Plokk 1 aT

Plokk 1 aT

Plokk 3 aT

Plokk 44 aT

Plokk 44 aT

Plokk 1 aT VP-37

30,18

2,9 3,3

VP-54

24,30

PA-2/17

42,79

VP-2

38,92

VP-6

24,76

VP-25

25,63

VP-24

26,30 VP-35

25,79

VP-54

31,88

VP-27B

27,29

VP-27A

34,49

V P -4

5

VP-7

38,53

VP-10

26,78 VP-25

25,63

VP-11

24,88

VP-50

23,86

VP-13a

37,40

PA-71

38,68

VP-27A

34,49

VP-27

27,27

VP-22

27,48 VP-46

25,30

VP-49

3,0

3,5

13,7 14,10,7

1,0

0,9 0,1

12,2

3,5

12,7 13,1 13,7

0,6 1,0

0,9 0,4

4,4 4,9

5,9

5,5 5,9

6,9

10,9 11,4

1,0

O uh 2

O ls 2

O as 2

O kn 1

O vl 1

O vl 1

O uh 2

O ls 2

O as 2

O kn 1

O vl 1

O vl 1

O kn 1

O as 2

O ls 2

O uh 2

5,5 5,9

0,9

8,0

8,8

9,7

11,7

12,2

O ls 2

O as 2

O kn 1

O vl 1

O bl 1

O uh 2

O ls 2

O as 2

O kn 1

O vl 1

O kk 3

8,5

14,6

19,9 20,4 21,1 21,6

5,9

24,0

17.05.2017. a

vt. 0,8 m

Mııtkava:

Tellija:

Gr lisa 2

M vert 1:200 M hor 1:2000

600 x 1100

V˜O LUBJAKIVIKARJ˜˜R

L˜BILÕIKED I-I’ ... IV- IV’

GEOLOOGILISED

(allkirjastatud digitaalselt)

(allkirjastatud digitaalselt)Koostas Priit Koppel

08.04.2026

Koostatud:

Peterburi tee 34/1, 11415

Harju maakond, Tallinn, Lasnamäe linnaosa,

Limestone factories of Estonia OÜ

Töö nr 26073

Harjumaa Tallinn

Kontrollis Kaupo Rıivasepp

Mäeeraldise teenindusmaa piir

Aktiivse tarbevaru piir (aT)

Ladu / sıelmed

Katend

Uhaku lade

Lasnamäe lade

Aseri lade

Kunda lade

Volhovi lade

Billingeni lade

Mäeeraldise piir

sügavus maapinnast, m Geoloogilise lademe piiri

Gaasipaigaldise kaitsevöönd

Liinirajatise kaitsevöönd

Kukruse lade

Puuraugu sügavus, m

sügavus maapinnast, m Geoloogilise lademe piiri

0 50 100 m

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

vastavalt ehitusloale nr 63023.

Veekırvaldussüsteemi rajamine allpool mäeeraldise piiri

JOONMÕÕTKAVA :

Kattepinnas

SE m

NE m

SW m

NW m

SE m NW

m

SW m NE

m

Katastriüksuse piir ja tunnus

LEPPEM˜RGID

22

24

26

28

30

32

34

36

38

40

42

44

46

48

22

24

26

28

30

32

34

36

38

40

42

44

46

48

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

22

24

26

28

30

32

34

36

38

40

42

44

46

48

22

24

26

28

30

32

34

36

38

40

42

44

46

48

2020

20

22

24

26

28

30

32

34

36

38

40

42

44

18

20

22

24

26

28

30

32

34

36

38

40

42

44

18

Läbilıige I-I’

Läbilıige II-II’

Läbilıige III-III’

Läbilıige IV-IV’

Terviku piir

- Eesti Geoloogiateenistuse maardlate ja mäeeraldise ava-andmed seisuga 08.04.2026. a.

- Maa- ja Ruumiameti katastriüksuste ava-andmed seisuga 08.04.2026. a;

OÜ J.Viru Markeideribüroo, töö nr 25183;

- Väo lubjakivikarjäär geoloogilised läbilıiked I-I’ ... V-V’ seisuga 25.06.2025. a,

4. Kasutatud:

SWECO Projekt AS, 2017).

(Väo lubjakivimaardla Väo lubjakivikarjääride korrastamise projekti keskkonnamıju hindamine,

lıunapool +41,5 m, kaevandamise perioodil hoitakse karjääri veetaset keskmiselt abs kırgusel +21,0 m

3. Kaevandamiseelne ja eeldatav veetase pärast korrastamist on pıhjapool gaasitrassi abs +36,2 m ja

2. Katendi nılvus on 1 : 2;

1. Kırgused EH2000 süsteemis;

Märkused:

Plokk 4 aT

Suudme abs kırgus, m

Vaatluspunkti numberPuuraugu number

Suudme abs kırgus, m

PA-1/17

42,35

Mııdistamise aeg

Veetase maapinnast, m

korrastamisjärgne eeldatav veetase

Kaevandamiseelne ja

VP-7

38,29

12,2 11,4 10,9

3,0

O uh 2

O ls 2

O as 2

O kn 1

O vl 1

O bl 1

O kk 3

23,5

19,5

78403:313:0640 Peterburi tee 94j
