35.90

34.14

35.64 35.50

34.34 34.02 34.06

34.02

35.57

3 5 .3

1

35.18

3 5 .2

0

35.26 35.22

35.29 35.35

35.41

24501:001:0661 Kasetaguse24501:001:1938

Ülgase tee 30

24501:001:1939

Bet P

rügi

kraav

Asf

Asf

35.28

35.57

35.59 35.68

35.50

35.44 35.33

34.31

34.61 35.73

35.82

35.61

35.29 34.42

35.51 3 5.

22

35.70

35.57

34.63

35.18

35.21

35.16

35.26 35.86

35.22

35.18 35.15

35.27 35.23

35.16

35.54

35.24 35.28

3 5 .7

6

3 5 .2

8

3 5 .3

5

35.66

35.60

35.54

35.36 3 5 .2

8

3 5 .8

2

3 5 .4

4

3 5 .4

2

Pinnastee Kr

Kr Pinnastee

35.27

24504:004:0102 11101 Kallavere-Ülgase tee

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0,4 kV kaabel Olemasolev kaabel Projekteeritav jaotuskilp

Plaani koostas: Maarika Heinaste [email protected] +372 5424 0112

N

Tingmärgid asendiplaanil

Mõõtkava: 1:250 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus ja nimiKinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

3 m224504:004:0102 11101 Kallavere-Ülgase tee

5768650Pos 11

Projekt: LC5135 Töö nr: ENS-26-071

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos 1

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond IP7157

Töö nimetus:

Töövõtja:Tellija:

35.50

35.60 35.70

35.70 35.70

35.80 35.80 35.80

35.1035 .10 35

.1 0 35.10

35 .10

35.10

35.20

35.20 35 .20

35.20

35.30

35.40

35.8035.90

R oh

u te

e

Bussipeatus "Nõmme talu" Maantee kaitsevöönd 30 m

km 3.500 km 3.550 km 3.600

60351

541a 54 1a

4.50

km 3.465

km 3.560

P6P5

kr aa

v 1-

7 kr aa

v 1-

8

PA7

PA8

Sideehitise ELA104 kaitsevöönd

35.60 35.6035.55 35.65

1: 1,

5

1: 2

1: 1,

5

PK 7

+0 0

~~>~~>~~>

~~>~~>~~>~~>~~>

~~>~~>~~>~~> ~~>~~>~~>

~~>~~> ~~>

~~>

435 (grupp 0)

445 (grupp 0)

923d

2.50

6.0 3

5.98

923d

3.0 0

911 911

911

Nähtavuskolmnurk

10x65m (60km/h)

552a

331

891b

Ü m

ber tõstetav liiklusm

ärk

Ümber tõstetav liiklusmärk

Ümber tõstetav liiklusmärk557

435 (grupp 0)

Ü m

be r

tõ st

et av

lii

kl us

m är

k

975 974

97 597 4

975

974

Bussiootepaviljoni asukoht

Nähtavuskolmnurk

7x100m (60km/h)

222

7.14

4.50

R8.00

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1

1W1.1 1W1.1

1W1.1

1W1.1

1W1.1 1W1.1

1W1.1 1W .1 1W1.1 1W1.1

1W1.1 1W1.1 1W1.1

2, 4 2,

4

2, 4

4, 6

1, 9

1, 9

1, 9

35.35

35.40

35.40

PK7+26, d=500

Hsv=34.56, Hvv=34.48

L=15.06m i= 0.55%

35.40 35.50

35.50

35.50

35.60

35.60

35.35 .35

35.45 35.55

35.55

35.5535.55

35.60

35.65

35.70

PK6+38, d=160*

Hsv=34.40, Hvv=34.32

L=7.90m i= 1.01%

*truubi läbimõõt vastavalt

Projekteerimisbüroo

Maa ja Vesi AS

eksperthinnangule

PK6+54, d=500

Hsv=34.40, Hvv=34.34

L=9.04m i= 0.66%

PK6+83, d=500

Hsv=34.45, Hvv=34.40

L=8.89m i= 0.56%

1: 2

1: 2

1: 2 1:

2 1:

2

1: 2

1: 2

PK6+88, d=160*

Hsv=34.62, Hvv=34.45

L=7.85m i= 2.17%

*truubi läbimõõt vastavalt

Projekteerimisbüroo

Maa ja Vesi AS

eksperthinnangule

PK 6

+1 0

PK 6

+2 0

PK 6

+3 0

PK 6

+4 0

PK 6

+5 0

PK 6

+6 0

PK 6

+7 0

PK 6

+8 0

PK 6

+9 0 PK

7 +0

0

PK 7

+1 0

PK 7

+2 6

PK 7

+4 0

PK 6+

00 PK 6+

25

PK 6+

50

PK 6+

75

PK 7+

00

PK 7+

25

35 .8

5 35.9035.80

35.85

35.50

35.7535.60

35.70

6x15m

6x15m

75m (buss)

35.30

35.35 35.35

PK 7

+1 6

~~>~~>~~>~~>~~>~~>~~>~~> ~~>

~~> ~~>

~~> ~~>

~~> ~~>

~~> ~~>

~~>

~~ >

~~ >

~~ >

~~ >

6.03

Oleva truubi lühendamine ja otsa kindlustamine

75m (buss) Jätkukaev

Kaablivaru 30m

Jätkukaev 2

OPTO B20

3.8 0

0.92 0.8 00.9

80.89

0.73 1.00

923b

221 Liiklusmärk nr 221(TO Projekt

OÜ töö 25007) likvideerida

peale TO Projekt OÜ töö nr

24005 välja ehitamist

Varem projekteeritud ristumiskoha projekt:

TO Projekt OÜ töö nr 25007 on väljavõte

käesolevast projektlahendusest. LM 221 on

ette nähtud likvideerida kergliiklustee

väljaehitamise käigus.

Elisa Eesti AS sideehitise kaitsevöönd Elisa Eesti AS sideehitise kaitsevöönd

35.90

34.14

35.64 35.50

34.34 34.02 34.06

34.02

35.57

3 5 .3

1

35.18

3 5 .2

0

35.26 35.22

35.29 35.35

3 5 .6

1

35.41

24501:001:0661 Kasetaguse

24501:001:1938 Ülgase tee 30

24501:001:1939 Ülgase tee 32

Bet

P rügi

kraav

Asf

Asf

35.28

35.57

35.59 35.68

35.50

35.44 35.33

34.31

34.61 35.73

35.82

35.61

35.29 34.42

35.51 3 5.

22

35.70

35.57

34.63

35.18

35.21

35.16

35.26 35.86

35.22

35.18 35.15

35.27 35.23

35.16

35.54

35.24 35.28

3 5 .7

6

3 5 .2

8

3 5 .3

5

35.66

35.60

35.54

35.36 3 5 .2

8

3 5 .8

2

3 5 .4

4

3 5 .4

2

35.68

35.69 3 5 .4

7

35.65

35.68

3 5 .8

6

3 5 .4

7

3 5 .5

6

3 5 .9

6

3 5 .5

5

35.55

35.52

3 5 .5

6

3 5 .5

6

3 5 .8

2

3 5 .5

3

3 5 .5

0

3 5 .4

8

3 5 .5

1

35.53

35.54

3 5 .5

8

3 5 .5

8

3 5 .5

2

3 5 .9

7

Pinnastee Kr

Kr

Kr

Kr

Kr

Bet

Pinnastee

Pinnastee

35.27

H=34.14

H=34.15

H=34.25 H=34.26 H=34.49

24504:004:0102 11101 Kallavere-Ülgase tee

6

Paigaldada 1-kohaline liitumiskilp LK241030 peakaitsmega 3x10A Kilbi põhja paigaldada tarbija kaabli reservtoru D50 450N, L=2 m Toru otsad isoleerida ning tuua maapinna

Paigaldada maakaabel AXPK 4G50 (MPL448557) min 1,0 m sügavusele olemasolevast teest arvestades detailplaneeringu järgse tee laienemist. Maakaabel on planeeritud tulevikus rajatava tee serva alla.

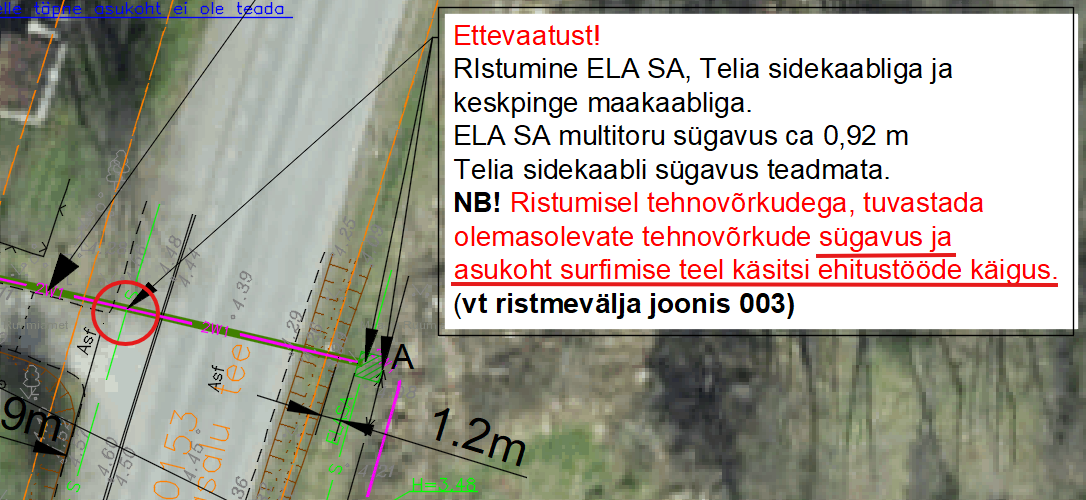

Ettevaatust! ELASA side multitoru projekteeritud muhvimiskoha ees. NB! Kaevata käsitsi ja tuvastada multitoru täpne asukoht surfimise teel.

Paigaldada maak ablid 2x AXPK 4G50 min 1,0 m sügavusele kraavi põhjast

Projekteeritud jaotuskilp JK72301 Pikendada olemasoleva liitumiskilbi LK178376 toitekaabel projekteeritud jaotuskilpi, L=5 / 11 m Ühendada olemasolev liitumiskilp uude jaotuskilpi maakaabliga AXPK 4G5 , L= 4 / 10 m. Jaotuskilbist JK72301 ehitada välja maakaab l AXPK 4G50 (MPL448557) kuni projekteeritud 1-kohalise liitumiskilbini LK241030, L=134 / 140 m

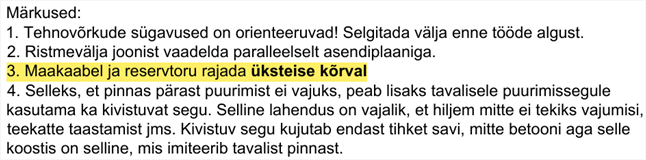

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-26-071. Arvestatud on DP-ga Artes Terrae OÜ töö nr 20076DP3. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Projektis on kajastatud EstGrid OÜ tööd nr E2418 ja TO Projekt OÜ töö nr 24005 seisuga 03.07.2025.

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 55971898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 26.06.2026

Töö nr: ENS-26-071

Joon nr: 001

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

MAAKAABLI PAIGALDUS BETOONKIVI VÕI MUNAKIVIGA KAETUD ALASSE

Paekillustik (kiilutud) fraktsioon16-32

Liiv Ta

as ta

ta v

be to

on ki

vi

Tagasitäide, liiv

Hoiatuslint kollane, veniv kile

0, 3m

0, 7m

0, 06

m

0, 06

m

Kaablikaitsetoru ja kaabel kollane, 750N

0,1m

0, 3m

Kaablikaitsetoru ja kaabel 750N

MAAKAABLI PAIGALDUS LAHTISEL MEETODIL KRUUSATEE VÕI FREESASFALTI ALLA

Hoiatuslint kollane, veniv kile

Purustatud kruus fraktsioon 0..32 segu 6

1m

Täiteliiv (nõutav filtratsiooni- moodul vähemalt 0,5m/ööpäevas)

0, 2m

0,1m

Freesasfalt

MAAKAABLI PAIGALDUS HALJASALA ALLA/TAASTAMINE TEEPEENRANA

0, 1m

0, 7m

Kaablikaitsetoru ja kaabel kollane, 750N

0, 3m

Tagasitäide, liiv

Kasvupinnas, maksimaalne osakeste suurus 20mm

Hoiatuslint kollane, veniv kile

muru (külvinorm 20..30 g/m2)

0,1m

Purustatud kruus fraktsioon 0-32 segu 3

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kehtiv kinnistu piir DP-s määratud kinnistu piir Olemasolev MP maakaabel Olemasolev ELASA multitoru Projekteeritud kruusatee taastamine, ca 120 m2

Projekteeritud betoonsillutise taastamine, ca 10 m2

DP-s kehtestatud ligipääsu tee (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud kanalisatsioon (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud veetrass (Artes Terrae OÜ töö nr 20076DP3)

ca 1m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10

Maandusvarras

Maandusvarras

Olemasoleva ümbritseva maapinna kõrgus kui joonisel "Asendiplaan" ei ole antud tulevikus planeeritava maapinna uut abs kõrgust.

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond LC5135

Kaablite paigaldussügavused (va asendiplaani eriviited): haljasalal - min 0,7m; tee, sh planeeritava tee, kergliiklustee all - min 1,2m; kraavi põhjast, truubi, sh planeeritava truubi ja kraavi min 1,0m põhjast sügavamal; kraavi nõlvas - min 1,0m

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm

EstGrid OÜ töö nr E2418 tingmärgid

Projekteeritud tänavavalgusti terasmastil 8m Projekteeritud tänavavalgustuse maakaabel kaitsetorus Kaitsetoru PE Opto Ø75x6,6 mm 750N

1W1.1

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 55971898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 26.06.2026

Töö nr: ENS-26-071

Joon nr: 001

Mõõtkava:1:500

Töövõtja:

Versioon: v01

TINGMÄRGID Enersense AS töö nr ENS-26-071

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kehtiv kinnistu piir DP-s määratud kinnistu piir Olemasolev MP maakaabel Olemasolev ELASA multitoru Projekteeritud kruusatee taastamine, ca 120 m2

Projekteeritud betoonsillutise taastamine, ca 10 m2

DP-s kehtestatud ligipääsu tee (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud kanalisatsioon (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud veetrass (Artes Terrae OÜ töö nr 20076DP3)

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond LC5135

~~>

PIKETAAŽ PK 1+00

PROJEKT KATTE SERV PROJEKT TEE TELG

PROJEKT TUGIPEENAR

TINGMÄRGID:

PROJEKT LIIKLUSMÄRGI POST

LIKVIDEERITAVAD OBJEKTID

PROJEKT JALGRATTA- JA JALGTEE ASFALTKATE tüüp 1/ MAHASÕIDU ASFALTKATE tüüp 4

PROJEKT TRUUP

PROJEKT / OLEMASOLEV LIIKLUSMÄRK 221221

PROJEKT NÕLV

KINNISTUPIIR / KINNISTUPIIRI ETTEPANEK

PROJEKT BETOONKIVIST KATE tüüp 5 / MUNAKIVIKINDLUSTUS GEOTEKSTIILIL

PROJEKT SÕIDUTEE BETOONÄÄREKIVI 15x30xLcm, H=10 cm / 1 cm

PROJEKT TEEMÄRGIS KOOS NUMBRIGA923c

PROJEKT SÕIDUTEE ASFALTKATE tüüp 2 / ASFALTKATE FREESITUD ALUSEL tüüp 2.1

PROJEKT MURU KÜLV KASVUPINNASE LISAMISEGA 10 cm

PROJEKT MAHASÕIDU ASFALTKATE tüüp 3 / ASFALTKATE FREESITUD ALUSEL tüüp 4.1

PROJEKT KÜNNISE ASFALTKATE tüüp 6 / KÜNNISE ASFALTKATE FREESITUD ALUSEL tüüp 6.1

GEOLOOGIA PUURAUK NR X / KASVUPINNASE PAKSUSE MÕÕTMISPUNKT XPAx

PUUDE VÕRA KÄRPIMINE/ VÕSA EEMALDAMINE NÄHTAVUSE TAGAMISEKS

OLEVA KRAAVI VOOLUSUUND / PROJEKT KRAAVI VOOLUSUUND OLEVA KRAAVI PÕHJA PUHASTAMINE

PROJEKTEERITUD PIIRDEAED PUIT / KEEVISPANEEL h=1,5m PROJEKTEERITUD BUSSIPEATUSE OOTEKODA

ESTGRID OÜ töö nr E2418 TINGMÄRGID

PROJEKTEERITUD AUTOVÄRAV KEEVISPANEELIGA, l=5,0m, h=1,5m

Projekteeritud kergliiklustee valgusti mastil | 6m

Projekteeritud ülekäiguraja valgusti terasmastil | 6m

Projekteeritud tänavavalgusti terasmastil | 8m

Olemasolev tänavavalgusti puitmastil | 8m

PROJEKT EROSIOONITÕKKEMATT

PROJEKT SÕIDUTEE TARDKIVIST ÄÄREKIVI 15x30xLcm, H=10 cm

METSA VÕI VÕSA RAADAMISPIIR

PROJEKT KRAAVI PÕHJA KINDLUSTAMINE tüüp A (1<i<3) ja B (3<i<5)

1 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Töö nr: ENS-26-071 Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Kasetaguse liitumine madalpingel Kallavere küla, Jõelähtme vald, Harjumaa

LC5135

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Egle Ninep-Kaselt Sander Kotter EP-2959-25-A

Sander Kotter EP-2959-25-A 29.06.2026

Tallinn

2 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

3. Tehniline lahendus ................................................................................................................................ 7

Projekteeritud 0,4 kV liitumine ....................................................................................................... 7

Tähistused ........................................................................................................................................ 8

3.3. Maandamine ja maanduspaigaldised ............................................................................................... 8

4. Tööd riigitee nr 11101 Kallavere–Ülgase kinnistul ja kaitsevööndis ................................................... 9

5. Maastiku ja teede taastamine ................................................................................................................ 9

6. Keskkonnanõuded ja reostusohu vältimine......................................................................................... 10

7. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 10

8. Töötervishoid ja tööohutusnõuded ...................................................................................................... 10

9. Käidujuhend ........................................................................................................................................ 11

10. Andmetabelid .................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 12

Põhiliste tööde mahud.................................................................................................................. 12

11. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

1. Asukoht

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

2. Seletuskiri

Üldosa Käesolevas projektis on Harju maakonnas, Jõelähtme vallas, Kallavere külas, Kasetaguse kinnistu liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2016 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. ENS-26-071. Projekteerimisel on arvestatud detailplaneeringuga Artes Terrae OÜ töö nr 20076DP3.

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest.

5 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

6 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel.

7 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Pikendada olemasoleva liitumiskilbi LK178376 toitekaabel projekteeritud jaotuskilpi JK72301, L=4/10 m. Ühendada olemasolev liitumiskilp uude jaotuskilpi maakaabliga AXPK 4G50 (MPL450709), L= 5 / 11 m. Jaotuskilbist JK72301 ehitada välja maakaabel AXPK 4G50 (MPL448557) kuni projekteeritud 1- kohalise liitumiskilbini LK241030, L=134 / 140 m Jaotuskilbist JK72301 ehitada välja uus 0,4 kV maakaabel AXPK 4G50 (MPL448557) kuni projekteeritud 1-kohalise liitumiskilbini LK241030. Paigaldada 1-kohaline liitumiskilp LK241030 peakaitsmega 3×10 A. Kilbi põhja paigaldada tarbija kaabli ühendamiseks reservtoru D50 (450 N), L = 2 m. Toru otsad isoleerida ning tuua maapinnale. Elektrikaabel paigaldada lahtisel kaevemeetodil kogu ulatuses D110 (750 N) kaablikaitsetorusse. Kaabli paigaldamisel järgida projektis toodud sügavusi: haljasalal vähemalt 0,7 m; tee ja planeeritava tee all vähemalt 1,0 m; kraavi põhjast vähemalt 1,0 m. Jaotuskilbi piirkonnas tuleb arvestada olemasoleva ELASA multitoruga. Kaevetööd selles piirkonnas teha käsitsi ning enne tööde jätkamist tuvastada multitoru täpne asukoht. Pärast tööde lõpetamist taastada kruuskate, betoonsillutis ja haljastus vastavalt asendiplaanile. (vt. joonis 001) Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5 Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5 Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis) Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5 Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m, tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest.

8 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Tabel 3.2. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL448 557

JK72301 LK241030 AXPK 4x50

134 / 140 m Kogu ulatuses D110 (750 N) kaablikaitsetorus

MPL450 709

JK72301 LK178376 AXPK 4x50

5 / 11 m Kogu ulatuses D110 (750 N) kaablikaitsetorus

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

JK72301 Jaotuskilp, In= 400A - - LK241030 1-kohaline, In=63A

(sokliga pinnases) Kasetaguse

38ZEE-00809212-E C3×10A Kilbi põhja paigaldada reservtoru

D50 (450 N), L = 2 m.

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

3.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu maanduspaigaldiste ehituseks“.

Jaotus- ja liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 2 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

9 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

4. Tööd riigitee nr 11101 Kallavere–Ülgase kinnistul ja kaitsevööndis Kavandatud tööd asuvad riigitee nr 11101 Kallavere–Ülgase tee kaitsevööndis. Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:

 Vähim sügavus teemaal, mulde nõlvast kuni 1m kaugusel 1,2 m;  Vähim sügavus teemaal, mulde nõlvast kuni 1m kaugusel 1,0 m;  Vähim sügavus teemaal, mulde nõlvast kaugemal kui 1 m või kraavi põhjas 1,0m;  Jälgida TRAMi dokumenti „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel;

 Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega külgnevalt sademe- ja pinnasevete ärajuhtimisele.  Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.  EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.  Riigitee ja selle rajatiste kahjustamine on keelatud.  Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.  Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale. Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne). Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed.

10 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele. Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

6. Keskkonnanõuded ja reostusohu vältimine

Töövõtja peab vältima saasteainete sattumist pinnasesse, merre ja/või (põhja)vette. Kütused ja õlid peavad olema ladustatud viisil, mis välistab võimalikud lekked. Tehnika tankimine peab toimuma väljaspool veekaitsevööndit. Tehnika transpordiks kasutada eelkõige ümberkaudseid olemasolevaid teid. Töövõtja peab olema valmis hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat ja Keskkonnaametit teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud.

Töövõtja peab korrektsete ehitusmeetoditega vältima maastiku kahjustumist või tegema seda erandjuhul. Kõik praht ja jäätmed tuleb käidelda vastavalt Eestis kehtivatele nõuetele.

Kõik ehitustööde ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras. Jäätmed tuleb ära vedada, pinnas viia endisesse seisukorda.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Üldiselt on ehitusaegne keskkonnamõju on väike ning ajutise iseloomuga ning seda on võimalik riske vältides ja töökorraldust planeerides leevendada.

7. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

8. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

11 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

9. Käidujuhend Peale jaotuskilbi, liitumiskilbi ja maakaabelliini kasutuselevõttu tuleb teha elektripaigaldise ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektripaigaldise kõiki elemente. Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

10. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

11. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001 Elektriskeem 002

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001 OÜ Elektrilevi projekteerimisülesanne 513324 Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408

35.90

34.14

35.64 35.50

34.34 34.02 34.06

34.02

35.57

3 5 .3

1

35.18

3 5 .2

0

35.26 35.22

35.29 35.35

35.41

24501:001:0661 Kasetaguse24501:001:1938

Ülgase tee 30

24501:001:1939

Bet P

rügi

kraav

Asf

Asf

35.28

35.57

35.59 35.68

35.50

35.44 35.33

34.31

34.61 35.73

35.82

35.61

35.29 34.42

35.51 3 5.

22

35.70

35.57

34.63

35.18

35.21

35.16

35.26 35.86

35.22

35.18 35.15

35.27 35.23

35.16

35.54

35.24 35.28

3 5 .7

6

3 5 .2

8

3 5 .3

5

35.66

35.60

35.54

35.36 3 5 .2

8

3 5 .8

2

3 5 .4

4

3 5 .4

2

Pinnastee Kr

Kr Pinnastee

35.27

24504:004:0102 11101 Kallavere-Ülgase tee

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0,4 kV kaabel Olemasolev kaabel Projekteeritav jaotuskilp

Plaani koostas: Maarika Heinaste [email protected] +372 5424 0112

N

Tingmärgid asendiplaanil

Mõõtkava: 1:250 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus ja nimiKinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

3 m224504:004:0102 11101 Kallavere-Ülgase tee

5768650Pos 11

Projekt: LC5135 Töö nr: ENS-26-071

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos 1

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond IP7157

Töö nimetus:

Töövõtja:Tellija:

35.50

35.60 35.70

35.70 35.70

35.80 35.80 35.80

35.1035 .10 35

.1 0 35.10

35 .10

35.10

35.20

35.20 35 .20

35.20

35.30

35.40

35.8035.90

R oh

u te

e

Bussipeatus "Nõmme talu" Maantee kaitsevöönd 30 m

km 3.500 km 3.550 km 3.600

60351

541a 54 1a

4.50

km 3.465

km 3.560

P6P5

kr aa

v 1-

7 kr aa

v 1-

8

PA7

PA8

Sideehitise ELA104 kaitsevöönd

35.60 35.6035.55 35.65

1: 1,

5

1: 2

1: 1,

5

PK 7

+0 0

~~>~~>~~>

~~>~~>~~>~~>~~>

~~>~~>~~>~~> ~~>~~>~~>

~~>~~> ~~>

~~>

435 (grupp 0)

445 (grupp 0)

923d

2.50

6.0 3

5.98

923d

3.0 0

911 911

911

Nähtavuskolmnurk

10x65m (60km/h)

552a

331

891b

Ü m

ber tõstetav liiklusm

ärk

Ümber tõstetav liiklusmärk

Ümber tõstetav liiklusmärk557

435 (grupp 0)

Ü m

be r

tõ st

et av

lii

kl us

m är

k

975 974

97 597 4

975

974

Bussiootepaviljoni asukoht

Nähtavuskolmnurk

7x100m (60km/h)

222

7.14

4.50

R8.00

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1

1W1.1 1W1.1

1W1.1

1W1.1

1W1.1 1W1.1

1W1.1 1W .1 1W1.1 1W1.1

1W1.1 1W1.1 1W1.1

2, 4 2,

4

2, 4

4, 6

1, 9

1, 9

1, 9

35.35

35.40

35.40

PK7+26, d=500

Hsv=34.56, Hvv=34.48

L=15.06m i= 0.55%

35.40 35.50

35.50

35.50

35.60

35.60

35.35 .35

35.45 35.55

35.55

35.5535.55

35.60

35.65

35.70

PK6+38, d=160*

Hsv=34.40, Hvv=34.32

L=7.90m i= 1.01%

*truubi läbimõõt vastavalt

Projekteerimisbüroo

Maa ja Vesi AS

eksperthinnangule

PK6+54, d=500

Hsv=34.40, Hvv=34.34

L=9.04m i= 0.66%

PK6+83, d=500

Hsv=34.45, Hvv=34.40

L=8.89m i= 0.56%

1: 2

1: 2

1: 2 1:

2 1:

2

1: 2

1: 2

PK6+88, d=160*

Hsv=34.62, Hvv=34.45

L=7.85m i= 2.17%

*truubi läbimõõt vastavalt

Projekteerimisbüroo

Maa ja Vesi AS

eksperthinnangule

PK 6

+1 0

PK 6

+2 0

PK 6

+3 0

PK 6

+4 0

PK 6

+5 0

PK 6

+6 0

PK 6

+7 0

PK 6

+8 0

PK 6

+9 0 PK

7 +0

0

PK 7

+1 0

PK 7

+2 6

PK 7

+4 0

PK 6+

00 PK 6+

25

PK 6+

50

PK 6+

75

PK 7+

00

PK 7+

25

35 .8

5 35.9035.80

35.85

35.50

35.7535.60

35.70

6x15m

6x15m

75m (buss)

35.30

35.35 35.35

PK 7

+1 6

~~>~~>~~>~~>~~>~~>~~>~~> ~~>

~~> ~~>

~~> ~~>

~~> ~~>

~~> ~~>

~~>

~~ >

~~ >

~~ >

~~ >

6.03

Oleva truubi lühendamine ja otsa kindlustamine

75m (buss) Jätkukaev

Kaablivaru 30m

Jätkukaev 2

OPTO B20

3.8 0

0.92 0.8 00.9

80.89

0.73 1.00

923b

221 Liiklusmärk nr 221(TO Projekt

OÜ töö 25007) likvideerida

peale TO Projekt OÜ töö nr

24005 välja ehitamist

Varem projekteeritud ristumiskoha projekt:

TO Projekt OÜ töö nr 25007 on väljavõte

käesolevast projektlahendusest. LM 221 on

ette nähtud likvideerida kergliiklustee

väljaehitamise käigus.

Elisa Eesti AS sideehitise kaitsevöönd Elisa Eesti AS sideehitise kaitsevöönd

35.90

34.14

35.64 35.50

34.34 34.02 34.06

34.02

35.57

3 5 .3

1

35.18

3 5 .2

0

35.26 35.22

35.29 35.35

3 5 .6

1

35.41

24501:001:0661 Kasetaguse

24501:001:1938 Ülgase tee 30

24501:001:1939 Ülgase tee 32

Bet

P rügi

kraav

Asf

Asf

35.28

35.57

35.59 35.68

35.50

35.44 35.33

34.31

34.61 35.73

35.82

35.61

35.29 34.42

35.51 3 5.

22

35.70

35.57

34.63

35.18

35.21

35.16

35.26 35.86

35.22

35.18 35.15

35.27 35.23

35.16

35.54

35.24 35.28

3 5 .7

6

3 5 .2

8

3 5 .3

5

35.66

35.60

35.54

35.36 3 5 .2

8

3 5 .8

2

3 5 .4

4

3 5 .4

2

35.68

35.69 3 5 .4

7

35.65

35.68

3 5 .8

6

3 5 .4

7

3 5 .5

6

3 5 .9

6

3 5 .5

5

35.55

35.52

3 5 .5

6

3 5 .5

6

3 5 .8

2

3 5 .5

3

3 5 .5

0

3 5 .4

8

3 5 .5

1

35.53

35.54

3 5 .5

8

3 5 .5

8

3 5 .5

2

3 5 .9

7

Pinnastee Kr

Kr

Kr

Kr

Kr

Bet

Pinnastee

Pinnastee

35.27

H=34.14

H=34.15

H=34.25 H=34.26 H=34.49

24504:004:0102 11101 Kallavere-Ülgase tee

6

Paigaldada 1-kohaline liitumiskilp LK241030 peakaitsmega 3x10A Kilbi põhja paigaldada tarbija kaabli reservtoru D50 450N, L=2 m Toru otsad isoleerida ning tuua maapinna

Paigaldada maakaabel AXPK 4G50 (MPL448557) min 1,0 m sügavusele olemasolevast teest arvestades detailplaneeringu järgse tee laienemist. Maakaabel on planeeritud tulevikus rajatava tee serva alla.

Ettevaatust! ELASA side multitoru projekteeritud muhvimiskoha ees. NB! Kaevata käsitsi ja tuvastada multitoru täpne asukoht surfimise teel.

Paigaldada maak ablid 2x AXPK 4G50 min 1,0 m sügavusele kraavi põhjast

Projekteeritud jaotuskilp JK72301 Pikendada olemasoleva liitumiskilbi LK178376 toitekaabel projekteeritud jaotuskilpi, L=5 / 11 m Ühendada olemasolev liitumiskilp uude jaotuskilpi maakaabliga AXPK 4G5 , L= 4 / 10 m. Jaotuskilbist JK72301 ehitada välja maakaab l AXPK 4G50 (MPL448557) kuni projekteeritud 1-kohalise liitumiskilbini LK241030, L=134 / 140 m

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-26-071. Arvestatud on DP-ga Artes Terrae OÜ töö nr 20076DP3. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Projektis on kajastatud EstGrid OÜ tööd nr E2418 ja TO Projekt OÜ töö nr 24005 seisuga 03.07.2025.

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 55971898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 26.06.2026

Töö nr: ENS-26-071

Joon nr: 001

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

MAAKAABLI PAIGALDUS BETOONKIVI VÕI MUNAKIVIGA KAETUD ALASSE

Paekillustik (kiilutud) fraktsioon16-32

Liiv Ta

as ta

ta v

be to

on ki

vi

Tagasitäide, liiv

Hoiatuslint kollane, veniv kile

0, 3m

0, 7m

0, 06

m

0, 06

m

Kaablikaitsetoru ja kaabel kollane, 750N

0,1m

0, 3m

Kaablikaitsetoru ja kaabel 750N

MAAKAABLI PAIGALDUS LAHTISEL MEETODIL KRUUSATEE VÕI FREESASFALTI ALLA

Hoiatuslint kollane, veniv kile

Purustatud kruus fraktsioon 0..32 segu 6

1m

Täiteliiv (nõutav filtratsiooni- moodul vähemalt 0,5m/ööpäevas)

0, 2m

0,1m

Freesasfalt

MAAKAABLI PAIGALDUS HALJASALA ALLA/TAASTAMINE TEEPEENRANA

0, 1m

0, 7m

Kaablikaitsetoru ja kaabel kollane, 750N

0, 3m

Tagasitäide, liiv

Kasvupinnas, maksimaalne osakeste suurus 20mm

Hoiatuslint kollane, veniv kile

muru (külvinorm 20..30 g/m2)

0,1m

Purustatud kruus fraktsioon 0-32 segu 3

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kehtiv kinnistu piir DP-s määratud kinnistu piir Olemasolev MP maakaabel Olemasolev ELASA multitoru Projekteeritud kruusatee taastamine, ca 120 m2

Projekteeritud betoonsillutise taastamine, ca 10 m2

DP-s kehtestatud ligipääsu tee (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud kanalisatsioon (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud veetrass (Artes Terrae OÜ töö nr 20076DP3)

ca 1m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10

Maandusvarras

Maandusvarras

Olemasoleva ümbritseva maapinna kõrgus kui joonisel "Asendiplaan" ei ole antud tulevikus planeeritava maapinna uut abs kõrgust.

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond LC5135

Kaablite paigaldussügavused (va asendiplaani eriviited): haljasalal - min 0,7m; tee, sh planeeritava tee, kergliiklustee all - min 1,2m; kraavi põhjast, truubi, sh planeeritava truubi ja kraavi min 1,0m põhjast sügavamal; kraavi nõlvas - min 1,0m

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm

EstGrid OÜ töö nr E2418 tingmärgid

Projekteeritud tänavavalgusti terasmastil 8m Projekteeritud tänavavalgustuse maakaabel kaitsetorus Kaitsetoru PE Opto Ø75x6,6 mm 750N

1W1.1

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 55971898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 26.06.2026

Töö nr: ENS-26-071

Joon nr: 001

Mõõtkava:1:500

Töövõtja:

Versioon: v01

TINGMÄRGID Enersense AS töö nr ENS-26-071

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kehtiv kinnistu piir DP-s määratud kinnistu piir Olemasolev MP maakaabel Olemasolev ELASA multitoru Projekteeritud kruusatee taastamine, ca 120 m2

Projekteeritud betoonsillutise taastamine, ca 10 m2

DP-s kehtestatud ligipääsu tee (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud kanalisatsioon (Artes Terrae OÜ töö nr 20076DP3) DP-s planeeritud veetrass (Artes Terrae OÜ töö nr 20076DP3)

Kasetaguse madalpingel liitumine Kallavere küla, Jõelähtme vald, Harju maakond LC5135

~~>

PIKETAAŽ PK 1+00

PROJEKT KATTE SERV PROJEKT TEE TELG

PROJEKT TUGIPEENAR

TINGMÄRGID:

PROJEKT LIIKLUSMÄRGI POST

LIKVIDEERITAVAD OBJEKTID

PROJEKT JALGRATTA- JA JALGTEE ASFALTKATE tüüp 1/ MAHASÕIDU ASFALTKATE tüüp 4

PROJEKT TRUUP

PROJEKT / OLEMASOLEV LIIKLUSMÄRK 221221

PROJEKT NÕLV

KINNISTUPIIR / KINNISTUPIIRI ETTEPANEK

PROJEKT BETOONKIVIST KATE tüüp 5 / MUNAKIVIKINDLUSTUS GEOTEKSTIILIL

PROJEKT SÕIDUTEE BETOONÄÄREKIVI 15x30xLcm, H=10 cm / 1 cm

PROJEKT TEEMÄRGIS KOOS NUMBRIGA923c

PROJEKT SÕIDUTEE ASFALTKATE tüüp 2 / ASFALTKATE FREESITUD ALUSEL tüüp 2.1

PROJEKT MURU KÜLV KASVUPINNASE LISAMISEGA 10 cm

PROJEKT MAHASÕIDU ASFALTKATE tüüp 3 / ASFALTKATE FREESITUD ALUSEL tüüp 4.1

PROJEKT KÜNNISE ASFALTKATE tüüp 6 / KÜNNISE ASFALTKATE FREESITUD ALUSEL tüüp 6.1

GEOLOOGIA PUURAUK NR X / KASVUPINNASE PAKSUSE MÕÕTMISPUNKT XPAx

PUUDE VÕRA KÄRPIMINE/ VÕSA EEMALDAMINE NÄHTAVUSE TAGAMISEKS

OLEVA KRAAVI VOOLUSUUND / PROJEKT KRAAVI VOOLUSUUND OLEVA KRAAVI PÕHJA PUHASTAMINE

PROJEKTEERITUD PIIRDEAED PUIT / KEEVISPANEEL h=1,5m PROJEKTEERITUD BUSSIPEATUSE OOTEKODA

ESTGRID OÜ töö nr E2418 TINGMÄRGID

PROJEKTEERITUD AUTOVÄRAV KEEVISPANEELIGA, l=5,0m, h=1,5m

Projekteeritud kergliiklustee valgusti mastil | 6m

Projekteeritud ülekäiguraja valgusti terasmastil | 6m

Projekteeritud tänavavalgusti terasmastil | 8m

Olemasolev tänavavalgusti puitmastil | 8m

PROJEKT EROSIOONITÕKKEMATT

PROJEKT SÕIDUTEE TARDKIVIST ÄÄREKIVI 15x30xLcm, H=10 cm

METSA VÕI VÕSA RAADAMISPIIR

PROJEKT KRAAVI PÕHJA KINDLUSTAMINE tüüp A (1<i<3) ja B (3<i<5)

1 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Töö nr: ENS-26-071 Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Kasetaguse liitumine madalpingel Kallavere küla, Jõelähtme vald, Harjumaa

LC5135

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Egle Ninep-Kaselt Sander Kotter EP-2959-25-A

Sander Kotter EP-2959-25-A 29.06.2026

Tallinn

2 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

3. Tehniline lahendus ................................................................................................................................ 7

Projekteeritud 0,4 kV liitumine ....................................................................................................... 7

Tähistused ........................................................................................................................................ 8

3.3. Maandamine ja maanduspaigaldised ............................................................................................... 8

4. Tööd riigitee nr 11101 Kallavere–Ülgase kinnistul ja kaitsevööndis ................................................... 9

5. Maastiku ja teede taastamine ................................................................................................................ 9

6. Keskkonnanõuded ja reostusohu vältimine......................................................................................... 10

7. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 10

8. Töötervishoid ja tööohutusnõuded ...................................................................................................... 10

9. Käidujuhend ........................................................................................................................................ 11

10. Andmetabelid .................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 12

Põhiliste tööde mahud.................................................................................................................. 12

11. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

1. Asukoht

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

2. Seletuskiri

Üldosa Käesolevas projektis on Harju maakonnas, Jõelähtme vallas, Kallavere külas, Kasetaguse kinnistu liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2016 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. ENS-26-071. Projekteerimisel on arvestatud detailplaneeringuga Artes Terrae OÜ töö nr 20076DP3.

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest.

5 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

6 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel.

7 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Pikendada olemasoleva liitumiskilbi LK178376 toitekaabel projekteeritud jaotuskilpi JK72301, L=4/10 m. Ühendada olemasolev liitumiskilp uude jaotuskilpi maakaabliga AXPK 4G50 (MPL450709), L= 5 / 11 m. Jaotuskilbist JK72301 ehitada välja maakaabel AXPK 4G50 (MPL448557) kuni projekteeritud 1- kohalise liitumiskilbini LK241030, L=134 / 140 m Jaotuskilbist JK72301 ehitada välja uus 0,4 kV maakaabel AXPK 4G50 (MPL448557) kuni projekteeritud 1-kohalise liitumiskilbini LK241030. Paigaldada 1-kohaline liitumiskilp LK241030 peakaitsmega 3×10 A. Kilbi põhja paigaldada tarbija kaabli ühendamiseks reservtoru D50 (450 N), L = 2 m. Toru otsad isoleerida ning tuua maapinnale. Elektrikaabel paigaldada lahtisel kaevemeetodil kogu ulatuses D110 (750 N) kaablikaitsetorusse. Kaabli paigaldamisel järgida projektis toodud sügavusi: haljasalal vähemalt 0,7 m; tee ja planeeritava tee all vähemalt 1,0 m; kraavi põhjast vähemalt 1,0 m. Jaotuskilbi piirkonnas tuleb arvestada olemasoleva ELASA multitoruga. Kaevetööd selles piirkonnas teha käsitsi ning enne tööde jätkamist tuvastada multitoru täpne asukoht. Pärast tööde lõpetamist taastada kruuskate, betoonsillutis ja haljastus vastavalt asendiplaanile. (vt. joonis 001) Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5 Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5 Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis) Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5 Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m, tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest.

8 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Tabel 3.2. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL448 557

JK72301 LK241030 AXPK 4x50

134 / 140 m Kogu ulatuses D110 (750 N) kaablikaitsetorus

MPL450 709

JK72301 LK178376 AXPK 4x50

5 / 11 m Kogu ulatuses D110 (750 N) kaablikaitsetorus

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

JK72301 Jaotuskilp, In= 400A - - LK241030 1-kohaline, In=63A

(sokliga pinnases) Kasetaguse

38ZEE-00809212-E C3×10A Kilbi põhja paigaldada reservtoru

D50 (450 N), L = 2 m.

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

3.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu maanduspaigaldiste ehituseks“.

Jaotus- ja liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 2 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

9 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

4. Tööd riigitee nr 11101 Kallavere–Ülgase kinnistul ja kaitsevööndis Kavandatud tööd asuvad riigitee nr 11101 Kallavere–Ülgase tee kaitsevööndis. Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:

 Vähim sügavus teemaal, mulde nõlvast kuni 1m kaugusel 1,2 m;  Vähim sügavus teemaal, mulde nõlvast kuni 1m kaugusel 1,0 m;  Vähim sügavus teemaal, mulde nõlvast kaugemal kui 1 m või kraavi põhjas 1,0m;  Jälgida TRAMi dokumenti „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel;

 Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega külgnevalt sademe- ja pinnasevete ärajuhtimisele.  Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.  EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.  Riigitee ja selle rajatiste kahjustamine on keelatud.  Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.  Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale. Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne). Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed.

10 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele. Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

6. Keskkonnanõuded ja reostusohu vältimine

Töövõtja peab vältima saasteainete sattumist pinnasesse, merre ja/või (põhja)vette. Kütused ja õlid peavad olema ladustatud viisil, mis välistab võimalikud lekked. Tehnika tankimine peab toimuma väljaspool veekaitsevööndit. Tehnika transpordiks kasutada eelkõige ümberkaudseid olemasolevaid teid. Töövõtja peab olema valmis hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat ja Keskkonnaametit teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud.

Töövõtja peab korrektsete ehitusmeetoditega vältima maastiku kahjustumist või tegema seda erandjuhul. Kõik praht ja jäätmed tuleb käidelda vastavalt Eestis kehtivatele nõuetele.

Kõik ehitustööde ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras. Jäätmed tuleb ära vedada, pinnas viia endisesse seisukorda.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Üldiselt on ehitusaegne keskkonnamõju on väike ning ajutise iseloomuga ning seda on võimalik riske vältides ja töökorraldust planeerides leevendada.

7. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

8. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

11 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

9. Käidujuhend Peale jaotuskilbi, liitumiskilbi ja maakaabelliini kasutuselevõttu tuleb teha elektripaigaldise ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektripaigaldise kõiki elemente. Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

10. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr ENS-26-071

Kasetaguse liitumine madalpingel, Kallavere küla, Jõelähtme vald, Harju maakond. LC5135

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 29.06.2026

11. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001 Elektriskeem 002

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001 OÜ Elektrilevi projekteerimisülesanne 513324 Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408
