LEONHARD WEISS OÜ Vesse 8 Tel +372 715 4100 [email protected] Registrikood 12083348 11415 TALLINN EL10665798-0001 www.leonhard-weiss.ee

TELLIJA: Elektrilevi OÜ TÖÖPROJEKT EPP-949174-1

LC5073

Monitooringukaevu liitumine elektrivõrguga .

Veteranide park, Pärnu linn, Pärnumaa .

Vastutav spetsialist: Vello Vaimann

Tel. 507 8680

E-post: v.vaimann@leonhard- weiss.com

Nr LC5073

Pärnu 2026

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 2 (7)

SISUKORD

l.Asukoht 2.Seletuskiri

2.1.Üldosa 2.1.1. Olemasolevate kommunikatsioonide kaitsmine

2.2.Tehniline lahendus 2.2.1. Madalpingekaablid ja kilbid 2.2.2. Tähistused

3.Maastiku ja teede taastamine 4.Ehitustööde dokumenteerimine ja järelevalve 5.Käidujuhend 6.Andmetabelid

6.1.Põhimaterjalide spetsifikatsioon 6.2.Põhiliste tööde mahud 6.3.Kooskõlastuste koondtabel

7.Kooskõlastused LISAD Nimetus Lisa

OÜ Elektrilevi tellimus nr. EPP-949174-1 Lisa 01 Liitumispunkti andmete ja tööülesande tellimise tabel Lisa 02 Projekteerimistingimused Lisa 03

JOONISED Nimetus Joonis

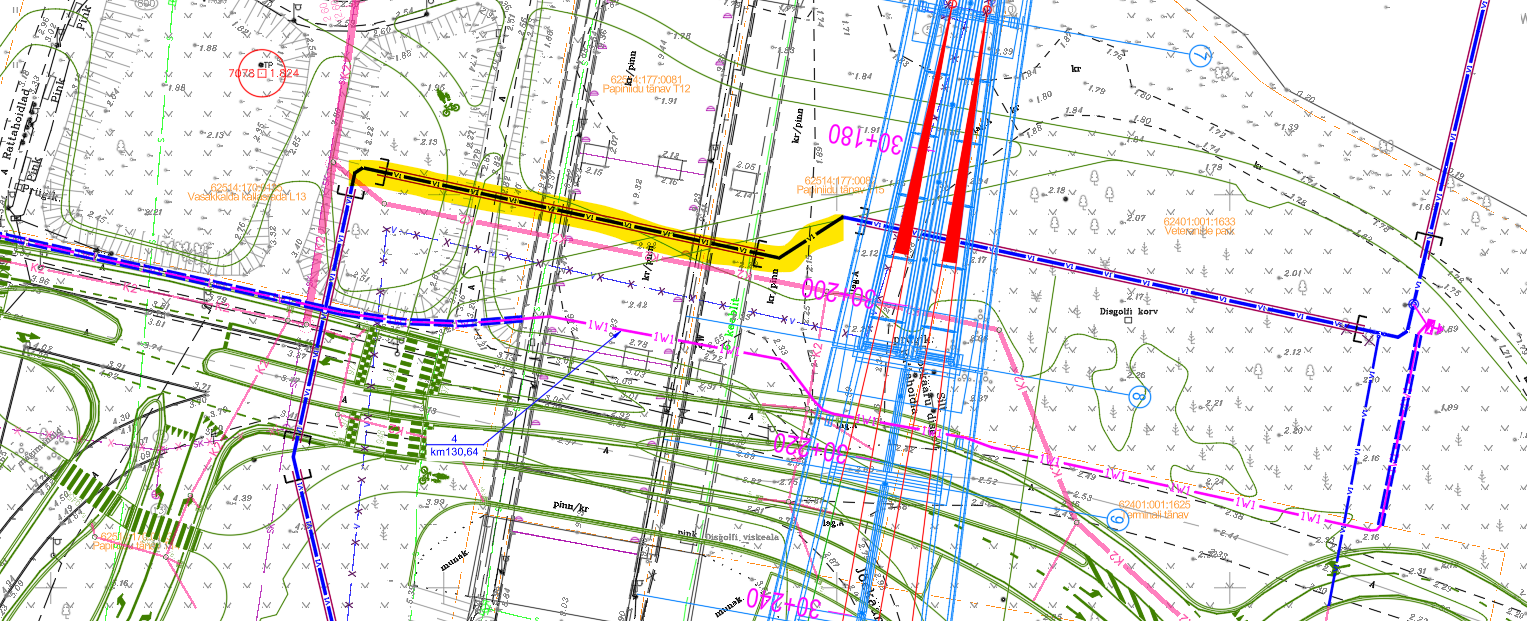

Asendiplaan EL01 Madalpinge võrgu skeem EL02

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 3 (7)

SELETUSKIRI

1. Asukoht

2. Seletuskiri

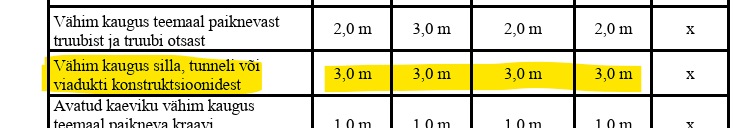

2.1. Üldosa Käesolevas projektis on lahendatud Pärnu Vesi AS monitooringukaevu liitumine elektrivõrguga. Projekti mahus on ette nähtud ümber ehitada paigaldada liitumiskilp ning madalpinge maakaabel ja lisada jaotuskilpi kaitseaparatuur. Kaabli ristumisel põhimaanteega 4 Tallinn-Pärnu-Ikla tee km130,64 silla alt läbi paigaldatakse kaabel lahtisel meetodil kaitsetorus D110 750N sügavusel 1,5m maapinnast. Kaablitrasside projekteeritud (trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud vastavalt Eesti Energia AS ja Elektrilevi OÜ poolt kehtestatud nõuetele. Tööde teostamisel on vajalik kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning töötervishoiu, tööohutuse ja elektriohutuse nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms: - Eesti Vabariigi Ehitusseadustik, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ja õigusaktid; - Eesti Energia AS ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid; - EVS 843:2016 Linnatänavad; - Elektroonilise side seadus; - EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest; - EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 4 (7)

- EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; - EVS-HD 60364-5-52:2011+A11+A12+A1:2025 Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud; - EVS-HD 60364-5-54:2011+A11+A1:2022 Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid; - Elektrilevi OÜ võrgustandardid, juhendid, normid, nõuded ja teised kehtivad dokumendid ; - Maanteeameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel; - EVS 939 3;2020 et Puittaimed haljastuses. Osa 3 Ehitusaegne puude kaitse. Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega. Projekti realiseerimisega ei kaasne märgatavat võimalikku keskkonnamõju. Projekteerimise aluseks on võetud järgnevad lähteandmed:

- Elektrilevi OÜ lähteülesanne; - Projekteerimistingimused; - Roadplan OÜ töö OU 2350 koos maa-ala plaaniga.

NB! Ehitaja peab kinnistute omanikke teavitama minimaalselt 3 päeva enne tööde algust, kui kooskõlastuste tabelis pole kirjas teisiti. NB! Elektrilevi OÜ elektripaigaldise kaitsevööndis tegutsemise loa saamiseks peab ehitaja esitama vastava taotluse vähemalt 3 (kolmepoolsete koostöölepingute puhul 10) tööpäeva enne tööde algust – https://www.elektrilevi.ee/et/teenused/kaitsevoondi-kooskolastused.

2.1.1. Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Ehitajal tuleb tagada ehitusalasse jäävate geodeetiliste märkide säilimine. Töövõtja on kohustatud järgima Pärnu Linnavalitsuse 03. juuli 2023 määrust nr 9 „Teede ja tänavate sulgemise kord“ ja selle muudatusi. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 5 (7)

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist. Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:

- tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast; - töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa

alusel. 2.2. Tehniline lahendus 2.2.1. Madalpingekaablid ja kilbid Maakaablite väljaehitamisel juhinduda OÜ Elektrilevi võrgustandardist P342 „0,4 kV kaabelliinid“. Madalpingekaabel paigaldada kogu trassi ulatuses kaitsetorus. Tabel 2.1. Projekteeritud 0,4kV maakaablid

Nr. Algus Lõpp Mark Pikkus, m Paigaldusolud

MPL448379 JK26699 LK240882 AXPK 4G240 391 Kaitsetorus,

sh kinniselt 162m Tarbijakaablile paigaldada liitumiskilbist reservtoru L=2m. Jaotuskilpi JK26699 paigaldada lisanduvale fiidrile kaitseaparatuur. Tabel 2.2. Projekteeritud kilpide tabel

Kilbi tähis Kilbi tüüp Peakaitse Märkused

LK240882 1 arvestiga liitumiskilp

(sokliga pinnases) 6A

Kilpidesse paigaldada kilbiskeemid ja sildid liitujate/tarbijate aadressidega. Kilbile kinnitada neetidega metallist märk „Elektrioht” ja kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN. Kilbi sokliosa ümbrus täita mineraalse pinnasega ning tihendada. Kilbile ehitada vastavalt standarditele P343 ja P393 potentsiaalitasandus ja tagada maandustakistus R<100Ω, kui maandusolud seda võimaldavad. Maanduspaigaldis peab tagama, et rikke korral ei ületaks kilbi

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 6 (7)

puutepinge 50V. Maandada PEN-latt ja selle kaudu kilbi pingealtid osad. Maanduselektroodid süvistada. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

2.2.2. Tähistused Märkesiltide paigaldamisel lähtuda OÜ Elektrilevi võrgustandardist P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“ Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised, mis peavad olema punast värvi.

3. Maastiku ja teede taastamine Käesolevas projektis on näidatud ainult taastamised, mis jäävad hoonestusala ümbritsevatest ümberehitatavate teede ja platside taastamistest väljaspoole. Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning Pärnu linna kaevetööde eeskirjast. Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada pinnaste endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Haljasalade taastamisel peab kasvupinnase kihi paksus olema vähemalt 15cm. Kasvupinnas ei tohi sisaldada puujuuri, kive ning muid kõrvalisi esemeid. Mullapinnas peab olema rullitud. Paigaldatav kasvumulla kiht peab töömaa piiridel sujuvalt kokku viidama olemasoleva säiliva murukatte pinnaga. Kasutatav muruseeme peab olema kvaliteetne ning sisaldama vähemalt neli komponenti. Seemne külvamistihedus 30-40 g/m². Väetis 20-30 g/m².

4. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadusele ja vastavalt Elektrilevi OÜ elektripaigaldise ehitustöö vastuvõtmise protseduurile. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelvalve teostamisega. Tellija ja töövõtja poolt vastuvõtu ajal märkamata jäänud vead ja puudused ei vabasta töövõtjat vastutusest. Projektis tehtavate kooskõlastamata muudatuste eest vastutab tööde teostaja. Peale tööde lõppu esitada tehtud tööde kohta teostusjoonis vastavalt majandus- ja taristuministri 14.04.2016 määruse nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“ § 6 lõikele 4 hiljemalt 10 päeva jooksul mõõdistuse valmimise päevast. 5. Käidujuhend Peale õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• sulavkaitsmete vastavus ja korrasolekule; • nähtavate kontaktühenduste seisukorrale; • maandusseadmete ja seadmete maandatuse seisukorrale; • lukkude ja juurdesõiduteede korrasolekule; • liini trassile, mastide seisukorrale ja kaablite kinnitusele; • kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;

LEONHARD WEISS OÜ Tööprojekt LC5073

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa 2026 7 (7)

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

62514:177:0081 Papiniidu tänav T12

62514:170:0143 Papiniidu tänav T14

62514:177:0082 Papiniidu tänav T15

62401:001:1625 Terminali tänav

62401:001:1623 Terminali tn 3

62514:170:0135 Vasakkalda kallasrada L13 pos.1

Isikliku kasutusõiguse seadmise plaan

Tellija

Projektijuht

Projekteeris

Kontrollis

Keel LehtiLeht

Projekt

Joonis Joonise nr

E-post [email protected] Telefon +372 601 2285 Registrikood 12083348 EL10665798-0001

Mõõtkava

Staadium

1EST

LC5073 - EL 1:500 /A4

1

Tööprojekt

5078680

Asendiplaan

17.08.2026

17.08.2026

Monitooringukaevu liitumine elektrivõrguga. Veteranide park, Pärnu linn, Pärnumaa

V.Vaimann

N.Vaimann

Elektrilevi OÜ

IKÕ ala pos. nr. (plaanil)

Kinnistu registriosa nr. Katastriüksuse tunnus ja nimi IKÕ ala pindala

m²

Pos.1 7053650 62514:177:0081

Papiniidu tänav T12 45

IKÕ seadmise ala

Kinnistute piirid

Projekteeritud maakaabli lõigu pikkus 22m

Elektri maakaabel
