1.Üldosa Käesolev projekt on koostatud G&O Properties Est OÜ tellimusel

Objekti asukoht: Pärnu linn, Papsaare küla. Valgevälja tee

1.1.Lähtematerjalid

Projekteeritavale alale on koostatud detailplaneering: „Papsaare külas Valgevälja kinnistu

detailplaneering.“ AS Pärnu EKE Projekt töö nr 406097 millega on kavandatud 9,9 ha suurusele maa-

alale moodustada 31ühepereelamu, 7 paarismaja, 4 korterelamu, 2 tootmismaa, 3 üldmaa ja ja 4

transpordimaa krunti.

Geodeetiline mõõdistus on esitatud Tellija poolt.

Mõõdistused teostas OÜ Pärnu Maamõõduteenistus , töö nr TM-381/22: „ Pärnu linn, Papsaare küla,

Valgevälja KÜ „. Mõõdistus teostatud 07.12.2022, plaan koostatud 08.12.2022.

Koordinaadid riiklikus L-EST 97 süsteemis, kõrgused EH 2000 süsteemis.

1.2.Kasutatud õigusaktid , juhendid , standardid.

• Tee projekteerimise normid (Kliimamiisteerium, määrus nr 71 17.11.2023 )

• Nõuded ehitusprojektile (Maj. ja taristuministri 17.07.2015 määrus nr 97)

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

4 22.02.2024

.2020

• Ehitamise dokumenteerimisele, ehitusdokumentide Säilitamisele ja üleandmisele esitatavad

nõuded ning hooldusjuhendile , selle hoidmisele ja esitamisele esitatavad nõuded. ( Maj. ja

taristuministri 04.09.2015 määrus nr115 )

• Tee-ehitusmaterjalidele ja -toodetele esitatavad nõuded ja nende nõuetele vastavuse ja

tõendamise kord (Maj. ja taristuministri 22.09.2014 määrus nr 74)

• Tee ehitamise kvaliteedi nõuded (Maj. ja taristuministri 03.08.2015 määrus nr 101)

• Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (Maanteeameti peadirektori

05.01.2016 kk nr 001)

• Teetööde tehniline kirjeldus ( Maanteeameti peadirektori kk 2019 )

• EVS 843:2016 Linnatänavad

• EVS-EN 1340:2003+AC:2006 Betoonist äärekivid. Nõuded ja katsemeetodid

• EVS 901-1:2020 Tee-ehitus. Osa 1:Asfaltsegude ja pindamiskihtide täitematerjalid

• EVS 901-2016 Tee-ehitus. Osa 2.:Bituumensideained

• EVS 901-3:2021 Tee-ehitus. Osa 3:Asfaltsegud

Võrguvaldajate tehnilistes tingimustes võivad esineda täiendavad nõuded viidetega määrustele ,

eeskirjadele standarditele.

1.3.Projekti koosseis. Projekt koosneb neljast osast: I Teedeehitus

II Vesi ja kanalisatsioon

III Tänavavalgustus

IV Side

Teedeehitusliku osa koostaja :

OÜ TEEHOIU PARTNERID

Reg .kood 11395094

MTR.EEP003589

MTR.ELK000089

Pardi 14 c ,Pärnu 80017

Tel. 56652801

Projekti juht : Väino Hallikmägi

Insener : Villu Vapper

Tänavavalgustus ja side AS TRIGER

Reg.-kood: 10053247

MTR EL 10053247-001

MTR EEP001311; MTR FPR000099

J.V.Jannseni tn 33, Pärnu 80044

Telefon 44 31 414

Veevarustus ja kanalisatsioon: Projekt 363 OÜ

Reg kood: 12692115

Liivalao tn 11, 11216, Tallinn, Harjumaa

Mustamäe tee 6B

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

5 22.02.2024

.2020

Tallinn, Harju maakond

MTR:EEP002990, FPR000347, TEL002390

Vastutav pädev isik: Valdur Vabamäe

2.Olemasoleva olukorra kirjeldus Ehitusala asub Pärnu linnas, Audru osavallas, Papsaare külas. Suurem osa Valgevälja kinnistust on

endine põllumaa, mida ei ole viimastel aastatel haritud. Maa võsastub hoogsalt, lagedat rohumaad on

säilinud Valgeranna tee ääres ja Lihula maantee läheduses. Kinnistu keskosa on keskealine lehtpuumets,

kus kasvavad põhiliselt lepp ja kask, esineb üksikuid tammesid. Reljeef on tasane, vaevumärgatava

mikroreljeefiga. Kõrgusmärgid on vahemikus 2,0 … 2,5 m. Kinnistu loodenurk tõuseb kõrguseni 3,0 m,

keskosas langevad üksikud alad alla 2,0 m kõrgusmärgi.

2.1.Kitsendused.

-Rajatava tee alla, väljasõidul riigimaanteele asub Elering OÜle kuuluv kaabel.

-Vastavalt EhS § 71 lg on teekaitsevõõnd äärmise sõiduraja välimisest servast 30m.

Projektala piirneb läänest rt 19112 Valgeranna teega ( tunnus 15904:003:0397) ja põhjast rt

60 Pärnu- Lihula teega ( tunnus 15904:003:0423)

3.Teeosa lahendus 3.1.Plaanilahendus, vertikaalplaneering, sademevete juhtimine Teede projekteerimise lähtealuseks on uusarenduse alale koostatud detailplaneering (DP). Kehtestatud

05.04.2007. Uuselamurajooni alale on juurdepääs riigiteelt nr 19112 Valgeranna tee km 0,18

((15904:003:0397). Kavandatav tee on kvartali sisetee, lähiaadressidega : Valgevälja tee L1 (tunnus

62401:001:2277) ja Valgevälja tee L2 ( tunnus 62401:001:2280).

Sademeveed tee pinnalt juhitakse tee kalletega tee nõlva ja pinnasesse. Projekteerimisalal on 6 truupi

mõõduga d200,d300, d500. Sademeveed kinnistutel juhitakse kraavidesse. Rajatakse uued

ühenduskraavid. Teel on kahepoolne põikkalle 2,5%, samuti parkla põikkalle on 2,5% , Parklasse

äärekivi ei paigaldata sademeveed juhitakse üle serva haljasalale.

Ühepereelamu kruntidele on ettenähtud kinnistule sissesõidud.

Korterelamute juurde on projekteeritud parklad vastavalt detailplaneeringule. Korterelamute

sissepääsud ja kinnistusisesed kõnniteed nähakse ette elamuprojektiga

3.2.Katend TÜÜP 1. Sõiduteed

AC 16 surf 70/100 h=6cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 20 cm

Aluspinnas

TÜÜP 2. Betoonkivi katend

Betoonkivi h=6cm

Liivast sängituskiht h=3cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 15cm

Aluspinnas

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

6 22.02.2024

.2020

TÜÜP 3. Riigiteelt mahapõõre ( põõrde raadiuse ulatuses)

AC 16 surf 70/100 h=6cm

AC 20 base 70/100 h=6cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 20 cm

Aluspinnas

Sõidutee pealiskattes kasutada asfaldi jämetäitematerjalina tardkivi killustikku LA 30 . EVS

901-3:2021 tabel 7 Nõuded AC surf segude jäme- ja fraktsioneerimata täitematerjalidele ,veerg

AKÖL 900-1499.

Killustikaluste ehitamisel fraktsioneeritud killustikust juhinduda „Killustikust katendikihtide

ehitamise juhis“ tabel 1 veerg Nr.6 nõuetest ning sidumata segust aluste ehitamisel tabel 3

nõuetest .

3.3.Haljastus ,heakord. Tee äärsed alad haljastatakse. Kasvumulla paigaldus ja murukülv tehakse vastavalt plaanijoonisele.

3.4.Keskkonnakaitse. Töövõtja peab järgima keskkonnaalaseid seadusi ,standardeid , norme ja juhiseid mis on seotud

töövõtja tegevusega. Kui taaskasutatakse või kõrvaldatakse jäätmeid nende tekkekohas peab töövõtja

end registreerima jäätmekäitlejaks vastavalt Jäätmeseaduse 74 –le.

Käideldavate jäätmete liigid ja koodid sisalduvad Vabariigi Valitsuse 6.aprilli 2004.a. määruses nr.102

„ Jäätmete ,sealhulgas ohtlike jäätmete nimistu“.( RT I 2004 ,23,155 ) Ehituse käigus tekkinud jäätmed

tuleb viia jäätmekäitlusettevõttesse. Jäätmete ajutised kogumiskohad peavad olema sellised, kus on

välistatud jäätmete sattumine pinnasesse. Vähendamaks sotsiaalseid mõjusid tuleb tagada, et tööriistad

ja tee-ehitusmasinad oleksid varustatud korras summutitega ja töid teostataks normaalsel tööajal .

Päevavalgel ning kuival perioodil vähendatakse tolmu tekkimist vihmutamisega.

3.5. Tehnovõrgud .

3.5.1.Sideliinid Sidetöödele on eriprojekt : AS Triger töö nr 23106 „Papsaare Valgevälja tee. Side liitumine “

3.5.2.Vesi, kanalisatsioon Olemasolevad puuduvad. Uued trassid ehitatakse vastavalt eriprojektile: Projekt 363 OÜ „ Papsaare

külas Audru vallas asuva Valgevälja kinnistu detailplaneeringu ala VKV „ töö nr 231122.

3.5.3.Elektriliinid ,kaablid Käesoleva projekti raames elektri õhuliinide ja elektrikaablite ümberehitust ei ole ettenähtud .

Tee alla jääv KP kaabel peab jääma tee pinnast vähemalt 1,0 m sügavusele. Kaabel paigaldada snip-

snäp torusse d100. Vajadusel teostada võrgu ümberehitus esitades taotluse Elektrilevile. Kaabli

kaitsetsoonis mullatööde teostamiseks kutsuda kohale kaabli haldaja. Arvestada ,et samaaegselt

teeehitusega võib toimuda elektrikaablite paigaldus vastavalt Elektrilevi tellimusele.

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

7 22.02.2024

.2020

Uued ehitatakse välja vastavalt erilahendusele

3.5.4.Tänavavalgustus Olemasolevad puuduvad. Uued ehitatakse välja vastavalt erilahendusele : AS Triger töö nr 23106

„Papsaare Valgevälja tee. Tänavavalgustus “

4.Tööde teostamine

4.1.Väljamärkimine Tee väljamärkimiseks kasutada digitaalset plaani ja tahhümeetria väljamärkimist.

4.2.Tööde teostamine Tööde teostamisel lähtuda Pärnu linna kaevetööde eeskirjadest ja Maanteeameti Teetööde tehnilistest

kirjeldustest ( Tehnilised kirjeldused). Muud juhised ja nõuded on esitatud sissejuhatavas osas. Kui

projekteerimise ja ehituse vahelisel perioodil toimuvad normdokumentides muudatused mis võivad

oluliselt mõjutada ehitusmaksumust , siis peavad need kajastuma pakkumisdokumentides.

Pakkumisdokumentatsiooni vastuolu korral projektiga tuleb lähtuda pakkumisdokumentatsioonis

toodust. Töövõtja peab teostama kõik tööd vastavuses heade ehitustavadega ning tegema seda viisil

,mis ei kahjusta ümbritsevat keskkonda. Kasutada võib ainult materjale ja tooteid milliste vastavus on

tõestatud Tehnilistes töökirjeldustes kirjeldatud protseduuridega. Katsemeetodid ja katsetamise tihedus

on määratud Tehniliste Töökirjeldustega. Ehitustehnoloogia ja kvaliteet peab vastama Tehnilistele

Töökirjeldustele ja asjakohastele normidele ning juhenditele , missugused on jõus ehitusperioodil.

Ehitaja peab iga üksiku Tehniliste Töökirjelduste spetsifikatsiooni kohase töö teostamisel arvestama

kõikide tööoperatsioonide ja kulutustega, mis on kirjeldatud vastavas spetsifikatsioonis. Enne

ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide

kommunikatsioonide valdajad. Olemasolevate kommunikatsioonide kõrgused ja asukohad täpsustada

valdajatega nende poolt määratud meetodil.

Töövõtja on kohustatud enne tööde algust teavitama kõiki teisi asjast huvitatud osapooli, keda

käesolev projekt puudutab nt .maaomanikud –tööde teostamisel nendele kuuluval maal või

piirinaabruses. Ehituse käigus säilitada olemasolevad piirimärgid. Kui seda ei ole võimalik teha ,siis

tuleb need ehitustööde lõppedes taastada.

Liikluskorralduse skeem igaks konkreetseks remondiolukorraks koostada eraldi ja kooskõlastada LV

liiklusohutuse spetsialistiga . Juhinduda Majandus– ja Kommunikatsiooniministri määrusest „

Liikluskorralduse nõuded teetöödel.“ Tellija, ehitaja, projekteerija ja omanikujärelevalve teatavad

viivitamatult, omal algatusel avastatud vigadest, puudustest ja riskiteguritest projektdokumen-

tatsioonis ning nendest abinõudest ,millega saab tööd edendada ja paremate tulemuste saavutamist

soodustada. Ehitaja peab teavitama kõigis projektis leitud ebaselgustest ning võimalikest

vasturääkivustest projekteerijat enne , kui ta võtab vastu konkreetse teostamise otsus

4.3Teetööde tehnoloogia Tööde teostamisel lähtuda Pärnu linna ehitusmäärusest, kaevetööde eeskirjadest ja

Teetööde Tehnilistest Kirjeldustest ( Tehnilised töökirjeldused)

4.3.1.Ehitusobjekti ettevalmistamine. Raadamine, juurimine, teemaa puhastamine

Enne ehitustööde algust tuleb projektikohaselt või inseneriga konsulteerides määratleda säilitatavate

puude vm haljastuse kaitsetsoon, et kaitsta taimi ehitustööde käigus tekkida võivate vigastuste ja

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

8 22.02.2024

.2020

kahjustuste või otsese hävimise eest. Puude puhul on kaitsetsoon minimaalselt puu võra

ristprojektsioon maapinnal .

4.3.2.Mullatööd Mullatöödel ja pinnase transportimisel peab töövõtja kasutama ainult selliseid masinaid ja

töömeetodeid, mis sobivad antud pinnase käitlemiseks. Ehitustööde tegemise kestel vastutab

töövõtja sobiva pinnase esialgsete omaduste säilitamise eest ja tagab, et pinnase paigaldamisel ning

tihendamisel jääksid need vastavaks tingimustele, mis on määratud lepinguga.

Et töid saaks teostada kuivades oludes, peab töövõtja kõik kaevekohad ja kaevikud veevabad

hoidma. Selleks peab töövõtja rajama inseneri poolt aktsepteeritavad ajutised äravoolud,

voolusängid või muldest madalamale jäävad dreenid vee juhtimiseks selleks töövõtja poolt vee

kogumiseks ehitatud veekogumiskohtadesse.

Pinnase kaevandamine sisaldab ka pinnase vedu. Pinnase vedu mulletesse või muudele täitealadele

võib toimuda siis, kui pinnase paigaldamiskohas töötavad piisava tootlikkusega laotamis- ja

tihendamismasinad, mis suudavad tagada sellise töötulemuse, nagu näeb ette projekt. Või vastavalt

inseneri juhistele. Välja kaevatud sobivat pinnast, mis projekti järgi ei kuulu ülejäägi hulka, ei tohi

objektilt ära vedada, välja arvatud need juhud, kui selleks on olemas inseneri kooskõlastus.

Vastavuse kontroll

Vastavuse kontroll tuleb teostada vastavalt kehtivale „Tee ja teetööde kvaliteedinõuded“ määrusele.

Süvendi kõrgusarvud võivad erineda ette antud projektkõrgusest ±3cm võrra. Süvendi laius telje ja

serva vahel võib erineda projektsest +10cm või –5cm, põikkalded võivad erineda projektkalletest

kahepoolse põikkaldega teedel ±0,5% ja ühepoolse põikkaldega teedel ±0,3% võrra. Süvendi

pinnaste tihendustegurid kt peavad vastama „Muldkeha pinnaste tihendamise ja tiheduse kontrolli

juhised“ tabelile nr 4. Liivpinnasest süvendi vähimad tihendustegurid kt ja tihedusnäitajad T peavad

vastama „Muldkeha pinnaste tihendamise ja tiheduse kontrolli juhised“.

Dreenkiht

Materjalinõuded

Nõuded materjalidele peavad vastama „Tee projekteerimise normid ja nõuded“ määrusele ja „Tee

ja teetööde kvaliteedinõuded“ määrusele . Dreenkihina võib kasutada looduslikku kruusliiva, kui

see sisaldab kuni 10% peenosiseid, mis läbivad sõela 0,063mm ja liiva , mille massist vähemalt

90% läbib sõela 2mm; märgsõelumisel võib looduslik liiv sisaldada kuni 10% peenosiseid,

mis läbivad sõela 0,063mm. Dreenkihi paksuseks on 20cm kõnniteedel ja 25 cm sõiduteel.

Dreenkihi põhja põikkalle ≥4% Dreenkiht tuleb tihendada tihendustegurini vähemalt 0,98.

Dreenkihi materjalile kehtib filtratsiooninõue , min 1,0 m/ööp.

4.3.3. Truupide ehitus Truubi materjalid peavad vastama projektis, lepingulistele ja TEK nõuetes toodule.

Plasttruubid peavad olema tähistatud vastavalt standardile EVS-EN 13476 ja valmistatud vastavalt

truubi materjali standardi nõuete kohaselt:

• polüpropeen torud (PP) EN 1852-1;

• polüeteentorud (PE) EN-12666

Koos truupide ehitusega puhastatakse olemasolevad kraavid ning rajatakse uued.

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

9 22.02.2024

.2020

4.3.4.Killustikaluste ehitus. Töö sisaldab kõiki vajalikke tootmisseadmeid, tööjõudu, varustust ja materjale ning kõigi tööde

teostamist, kaasa arvatud segamine, vedu, laotamine, tihendamine ja katsetamine, nagu lepingus

kirjeldatud.

Materjalinõuded

Sideainega töötlemata ja orgaaniliste sideainetega töödeldud aluste ehitamisel kasutatud materjalide

omadused peavad vastama käesoleva seletuskirja ptk. 3.2. nõuetele.

Alus tuleb ehitada projektikohastest materjalidest. Töövõtja peab materjalide kasutamiseks saama

inseneri heakskiidu esitades kasutatava materjali vastavusdeklaratsiooni või sertifikaadi. Materjalid

tuleb enne töödes kasutamist katsetada, tööde ajal tuleb iga uue partii vastavust kontrollida katsetega

Ehitamine ja töö

Tööd tuleb teostada vastavalt "Killustikust katendikihtide ehitamise juhend" ja „Tee ja teetööde

kvaliteedinõuded“ määruse nõuetele.

Vastavuse kontroll

Aluste geomeetrilised parameetrid peavad vastama projektile ning visuaalsel hindamisel peab kate

olema ühtlase pinnaga. Trassi plaani, pikiprofiili ja ristprofiilide kontrollimine tuleb teostada vastavalt

kehtivale „Tee ja teetööde kvaliteedinõuded“ määrusele.

Kihi geomeetriat kontrollitakse iga 25 m tagant, lubatud on järgmised suurimad hälbed projektsest:

• telje kõrgus ± 30 mm;

• valmis killustikaluse mistahes punktist võetud juhuslik proov ei tohi sisaldada üle 7 % 0,063 mm

väiksemaid osiseid.

Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud kihi pinnal

LOADMAN või INSPECTOR seadmega, vähemalt iga 100 meetri tagant ristlõike kolmes punktis (tee

teljel ja aluse servast 0,5 meetri kaugusel) ning teesse rajatud kommunikatsiooni tagasitäite kohal ja

kaevuluukide kõrval. Mõõdetud elastsusmoodulid ei tohi seejuures olla väiksemad kui 130 Mpa

kõnniteel ja 160 MPa sõiduteega ristuvatel osadel ja sõiduteel. Juhul, kui aluse ehitamisel kasutatav

materjal hakkab purunema enne nimetatud elastsusmoodulite väärtuse saavutamist, lepitakse kvaliteedi

tagamise meetmed kokku tellijaga.

Terakoostise mittevastavusel nõuetele peab töövõtja viima materjali vastavusse nõuetega.

4.3.5.Katte ehitus. Vastuvõetud killustikalusele ehitatakse 6cm paksune asfaltbetoonist kiht. Ehitatakse kruusast peenar.

Kruuskatte materjal segu 6.

Materjalinõuded

Asfaltsegudes kasutatavad täitematerjalid peavad vastama projektile, „Asfaltist katendikihtide

ehitamise juhis“ ja standardile EVS 901-1. Sideained (bituumen või modifitseeritud bituumen) peavad

vastama standardile EVS 901-2 ning neid tuleb kasutada vastavalt standardis EVS 9013 sätestatud

tingimustele (temperatuurirežiim) ja kinnitatud seguretseptile (sisaldused).

Asfaltsegudes võib kasutada lisandeid, mis vastavad EVS-EN 901-3 punkt 4.5 nõuetele.

Asfaltbetoonsegu retsepti koostab Töövõtja vastavalt projektis sätestatud parameetritele, „Asfaltist

katendikihtide ehitamise juhis“ ja EVS 901-3 nõuetele ning selle kooskõlastavad Tellija ja Insener

(omanikujärelevalve esindaja). Seguretseptis peavad olema täidetud kõik vastava segu margile

nõutavad lahtrid ja neis esitatud andmed peavad olema tõendatud materjali tootja või tema volitatud

esindaja vastavusdeklaratsioonidega ja katseprotokollidega.

Ehitamine ja töö

Asfaltbetoonkatted ehitatakse vastavuses juhisele „Asfaltist katendikihtide ehitamise juhis“. ( TA 2021

Vastavuse kontroll

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

10 22.02.2024

.2020

Paigaldatud asfaltbetoonkate peab vastama vähemalt määruses „Tee ja teetööde kvaliteedinõuded“

toodud miinimumnõuetele. Muudes teetööde dokumentides rangemate nõuete esinemise korral

rakenduvad rangemad nõuded. Segu kvaliteeti kontrollitakse tehases võetavate proovidega (EVS-EN

933-1 metoodika), mis võetakse segu tootja poolt vastavuses EN 12697-27 nõuetega arvestusega

vähemalt üks proov iga 500 tonni segu kohta ja vähemalt üks proov vahetuses ning objektil tööde

käigus võetavate proovidega (laoturi teo välimise otsa juurest või vahetult laotatud kihist arvestusega

vähemalt üks proov laotatud paani kilomeetri kohta), mis võetakse kolmes osaproovis, millest üks jääb

tootjale, kaks omanikujärelevalve esindajale (üks laborisse, üks hoiule). Osaproovi mass peab olema

kuni 20 mm terasuurusega segudel vähemalt 3 kg, üle 20 mm segudel 6 kg.

Katte geomeetria mõõtmised tuleb teostada kogu objekti ulatuses iga 25m tagant.

Lubatud hälbed on alljärgnevad:

• tee telje kõrguse erinevus projektist ±20 mm mõõdetuna ehitamiseks rajatud mõõdistusvõrgu lähima

punkti suhtes;

• põikkalde erinevus projektist ühepoolse kattega teedel ±0,3

• kaugus tee telje ja katte serva vahel -0 mm kuni +100 mm;

• sademevesi peab paigaldatud katetelt ära jooksma;

• Kihi paksuse lubatud kõrvalekalded on toodud Maanteeameti juhises „Asfaltist katendikihtide

ehitamise juhis“.

Tööde vastuvõtmine ja katsetamine toimub vastavalt „Riigimaanteede ehitus- ja remonttööde

vastuvõtu eeskiri“.

4.3.6.Haljastus, heakord.

Tööd lõpetatakse haljastustöödega ja liikluskorraldusvahendite paigaldamisega. Enne kasvumulla

paigaldamist tuleb aluspinnas profileerida tasaseks ,vajadusel lisada või eemaldada täitepinnast.

Tee maa-ala tuleb puhastada kividest, risust, prügist jne. Projektiga on ette nähtud haljastada teepeenra

tagune ala murukülviga. Haljasalad rajada kasvualusele. Kasvualuse projekteeritud paksus nõlval on 10

cm. Haljastatav maapind tuleb planeerida (vajadusel täita), katta kasvumulla kihiga ca 10 cm paksuselt

ning külvata muru.

Kõrghaljastust ei rajata.

5.Kasutamis ja hooldusjuhend

Suvine hooldus seisneb tee puhastamises tolmust ja prahist. Lumi teisaldada haljasalale.

Libeduse tõrjeks on lubatud kasutada ainult abrasiivseid puistematerjale tera läbimõõduga 2-6 mm või

erandjuhtudel kloriide.

Muru hooldamine:

Pärnu linn, Papsaare küla Valgevälja tee Kaust TL Teehoiu Partnerid OÜ Töö nr.1-87/2023 v04.

Tellija: G&O Properties Est OÜ

11 22.02.2024

.2020

Niita 5-10 cm kõrguselt . Põuaperioodil kasta 1 kord nädalas normiga 20-25 l/m2. Pärast

kastmist peab muld olema niiske 10 cm sügavuselt.

Koostas V.Hallikmägi

1-87-2023_PP_TL_-3-01_asend_v2.pdf

OLEMASOLEV KÕRGEPINGE MAAKAABEL OLEMASOLEV MADALPINGEKAABEL OLEMASOLEV SIDEKANALISATSIOON OLEMASOLEV SIDEKAABEL

TINGMÄRGID

OLEMASOLEVAD KINNISTU PIIRID

PROJEKTEERITUD KATEND MAHASÕIDUL RIIGIMAANTEELE (tüüp 3)

PROJEKTEERITUD KRUUSAST TEEPEENRAD

PROJEKTEERITUD MURUKÜLV KASVUPINNASEL

PROJEKTEERITUD KRAAVID

PROJEKTEERITUD TRUUP KOOS VOOLUSUUNAGA

Projekteeritud valgusti

PROJEKTEERITUD BETOONKIVIKATEND (tüüp 2)

PROJEKTEERITUD ÄÄREKIVI H=0CM

PROJEKTEERITUD JUURDEPÄÄSUTEE (tüüp 1)

Pärnu-Lihula tee

2.83 110 PP

ø100

ø1 00

ø1 25

maapind 2.06m kõrgus maakraani tipul 2.49m maa-alune siiber DN25 MK-15-LP

H=0.84 pime 160PVC

H=0.59 pime 32 PE

1. toru 0.59m De32PE

DK BETØ900 maapind 2.96 kaas 3.45 (bet 1900x 1000) kaev ei avane

15904:003:0776 Elu tee 4

16001:001:0298 Humala

15904:003:0423 60 Pärnu-Lihula tee

62401:001:2261 Valgevälja tee 29

62401:001:2266 Valgevälja tee 34

62401:001:2255 Valgevälja tee 21

62401:001:2253 Valgevälja tee 24

62401:001:2257 Valgevälja tee 25

62401:001:2252 Valgevälja tee 23

62401:001:2260 Valgevälja tee 28

62401:001:2259 Valgevälja tee 27

62401:001:2264 Valgevälja tee 32

62401:001:2258 Valgevälja tee 26

62401:001:2251 Valgevälja tee 19

62401:001:2262 Valgevälja tee 30

62401:001:2275 Valgevälja tee 47

62401:001:2245 Valgevälja tee 13

62401:001:2254 Valgevälja tee 22

62401:001:2247 Valgevälja tee 15

62401:001:2249 Valgevälja tee 17

62401:001:2274 Valgevälja tee 45

62401:001:2271 Valgevälja tee 39

62401:001:2272 Valgevälja tee 41

62401:001:2276 Valgevälja tee 49

62401:001:2269 Valgevälja tee 37

62401:001:2268 Valgevälja tee 36

62401:001:2256 Valgevälja tee 20

62401:001:2242 Valgevälja tee 11a

62401:001:2270 Valgevälja tee 38

62401:001:2265 Valgevälja tee 33

62401:001:2267 Valgevälja tee 35

62401:001:2263 Valgevälja tee 31

62401:001:2248 Valgevälja tee 16

62401:001:2250 Valgevälja tee 18

62401:001:2241 Valgevälja tee 11

62401:001:2239 Valgevälja tee 9a

62401:001:2199 Pähkli

62401:001:2218 Valgevälja tee 5

62401:001:2236 Valgevälja tee 7

62401:001:2238 Valgevälja tee 9

62401:001:2277 Valgevälja tee L1

62401:001:2246 Valgevälja tee 14

62401:001:2216 Valgevälja tee 3

62401:001:2217 Valgevälja tee 4

62401:001:2235 Valgevälja tee 6

62401:001:2237 Valgevälja tee 8

62401:001:2198 Maidle

62401:001:2240 Valgevälja tee 10

62401:001:2280 Valgevälja tee L2

62401:001:2244 Valgevälja tee 12a

62401:001:2243 Valgevälja tee 12

62401:001:2281 Valgevälja kergliiklustee

62401:001:2273 Valgevälja tee 43

Valgeranna kergliiklustee L1 62401:001:2278

62401:001:2279

Valgevälja tee 2 62401:001:2215

Valgeranna kergliiklustee L2

Valgevälja tee 1 62401:001:2214

Karukella tee 3 62401:001:1566

Karukella tee 5 62401:001:1568

Karukella tee 7 62401:001:1570

Aasa-Laine 15904:003:0573

Kullimetsa juurdelõige 62401:001:1358

Kullimetsa 15904:003:0402

19112 Valgeranna tee 15904:003:0397

Valgeranna kergliiklustee L3 62401:001:1592

Karukella tee 1 62401:001:1564

Karukella tee 62401:001:1581

Karukella tee 2 62401:001:1565

1. toru 0.59m De32PE maapind 2.44m

MK-14-LP

kõrgus maakraani tipul 2.49m maa-alune siiber DN25

40PE-32PE üleminek

H=0.77

4. toru 0.77 160PVC 3. toru 0.77 160PVC tupik 2. toru 0.77 160PVC 1. toru 0.77 160PVC

2. toru 0.21 200PVC tupik

H=0.79 pime 160PVC

pime 32 PE H=0.59

H=0.26

1. toru 0.21 200PVC

pime 200PVC

põhi 0.42 PP kaas 2.83 De 500 MALM maapind 2.83 KAEV 630/500PP

üleminek 50PE-40PE

De 50

PE

põhi 0.98PP kaas 2.49 De 500 MALM maapind 2.44 KAEV 630/500PP K1-15

üleminek 40PE-32PE kolmik 40PE

Va lg

er an

na te

e

ø7 5

ø1 50

ø100

Va lg

er an

na te

e

Va lg

er an

na te

e

0. 50

5.40

5. 40

5.40

4. 00

5. 40

5.40

5. 40

12.00

33 .0 0

0+00

0+20

0+40

0+60

0+80

1+00

1+ 20

1+40

1+52.08

PK 0+08 Proj truup d400

PVC Pipe SI; L=15.9m; i=1,0% Hsv=1.65; Hvv=1.50

PK 1+05 Proj truup d350 PVC Pipe SI; L=18; i=0.6% Hsv=1.85; Hvv=1.75

PK 1+94 Proj truup d300

PVC Pipe SI; L=16; i=0.4% Hsv=1.46; Hvv=1.40

PK 3+22 Proj truup d500 PVC Pipe SI; L=16; i=0.4% Hsv=1.47; Hvv=1.41

PK 4+59 Proj truup d500 PVC Pipe SI; L=16; i=0.5% Hsv=1.54; Hvv=1.46

PK 5+77 Proj truup d300 PVC Pipe SI; L=16; i=0.3% Hsv=1.70; Hvv=1.65

0+ 00

0+ 20

0+ 40

0+ 60

0+ 80

1+ 00

1+ 20

1+ 40

1+ 60

1+ 80

2+ 00 2+

20 2+ 40 2+

60

2+ 80

3+ 00

3+ 20

3+ 40

3+ 60

3+ 80

4+ 00

4+ 20

4+ 40

4+ 60

4+ 80 5+

00 5+ 20

5+40

5+60

5+80

6+00

6+20

6+ 406+

606+ 807+

007+ 207+

407+ 607+

808+ 00

8+20

8+40

8+60

8+80

9+00

9+19.23

2.50

3.00

3. 00

3.0 0

2.20 2.20

2.30

2.40

2.60

2.70

2.70 2.70

2.70

2.80

2. 80

2.90

2. 90

2.90

3.10

3. 10

3.10

3.20

3. 20

3.20

3.30

3. 30

2.50

3.00

3. 50

2.60

2.70

2.80

2.90

3.10

3.20

3.30

3. 40

3.00

2.80

2.90

3.10

3.10 3.20

3.20

3.30

3.40

3.00

2.802.90

3.103.20

2.90

3.00

2.80 2.90

3.10

3.20

2.80

3. 60

18.55

13.95

Riigimaantee kaitsevöönd (60 Pärnu - Lihula tee)

Dennis Sabre

Fire Te nder (L

WB)

Ri ig

im aa

nt ee

k ai

ts ev

öö nd

(1 91

12 V

al ge

ra nn

a te

e)

TÖÖ NIMETUS

JOONIS ASENDIPLAAN

KUUPÄEV TÖÖ NR

MÕÕTKAVA 1:500

STAADIUM PP

JOONISE NR

KOOSTAJA

Pardi 14c 80017 Pärnu Tel 447 5972 e-post [email protected] OÜ TEEHOIU PARTNERID

PROJEKTEERIJA

INSENER

V. HALLIKMÄGI

V. VAPPER 2023

TELLIJA

APRILL

PAPSAARE VALGEVÄLJA TEE

1-87/2023

G&O Properties Est OÜ Tel +44 7889362808 e-post: [email protected]

1-87-2023_PP_TL_-3-01_asend_v2_trassid.pdf

OLEMASOLEV KÕRGEPINGE MAAKAABEL OLEMASOLEV MADALPINGEKAABEL OLEMASOLEV SIDEKANALISATSIOON OLEMASOLEV SIDEKAABEL

TINGMÄRGID

OLEMASOLEVAD KINNISTU PIIRID

PROJEKTEERITUD KATEND MAHASÕIDUL RIIGIMAANTEELE (tüüp 3)

PROJEKTEERITUD KRUUSAST TEEPEENRAD

PROJEKTEERITUD MURUKÜLV KASVUPINNASEL

PROJEKTEERITUD KRAAVID

PROJEKTEERITUD TRUUP KOOS VOOLUSUUNAGA

Kanalisatsiooni vaatluskaev Olemasolev kaev K1 LP Survekanalisatsiooni sõlm Survekanalisatsiooni otsakork K2 sõlm Projekteeritav hüdrant Sõlm Maakraan Olemasolev sõlm

K K K Olemasolev isevoolne kanalisatsioon

K1 K1 Projekteeritud kanalisatsioonitoru (ühiskanalisatsioonitoru) KS1 KS1 Projekteeritud kanalisatsiooni survetoru (ühiskanalisatsioonitoru)

T T T Truup

V1 V1 Projekteeritud veetoru (ühisveevärgi toru)

Elektrikaabli kaitsetoru

Projekteeritud reovee ülepumpla

Projekteeritud valgusti

PROJEKTEERITUD BETOONKIVIKATEND (tüüp 2)

PROJEKTEERITUD ÄÄREKIVI H=0CM

Projekt 363 OÜ tööga nr 231122 projekteeritud torustikud

PROJEKTEERITUD JUURDEPÄÄSUTEE (tüüp 1)

Pärnu-Lihula tee

2.83 110 PP

ø100

ø1 00

ø1 25

maapind 2.06m kõrgus maakraani tipul 2.49m maa-alune siiber DN25 MK-15-LP

H=0.84 pime 160PVC

H=0.59 pime 32 PE

1. toru 0.59m De32PE

DK BETØ900 maapind 2.96 kaas 3.45 (bet 1900x 1000) kaev ei avane

15904:003:0697 Kastani

15904:003:0776 Elu tee 4

16001:001:0298 Humala

15904:003:0423 60 Pärnu-Lihula tee

62401:001:2261 Valgevälja tee 29

62401:001:2266 Valgevälja tee 34

62401:001:2255 Valgevälja tee 21

62401:001:2253 Valgevälja tee 24

62401:001:2257 Valgevälja tee 25

62401:001:2252 Valgevälja tee 23

62401:001:2260 Valgevälja tee 28

62401:001:2259 Valgevälja tee 27

62401:001:2264 Valgevälja tee 32

62401:001:2258 Valgevälja tee 26

62401:001:2251 Valgevälja tee 19

62401:001:2262 Valgevälja tee 30

62401:001:2275 Valgevälja tee 47

62401:001:2245 Valgevälja tee 13

62401:001:2254 Valgevälja tee 22

62401:001:2247 Valgevälja tee 15

62401:001:2249 Valgevälja tee 17

62401:001:2274 Valgevälja tee 45

62401:001:2271 Valgevälja tee 39

62401:001:2272 Valgevälja tee 41

62401:001:2276 Valgevälja tee 49

62401:001:2269 Valgevälja tee 37

62401:001:2268 Valgevälja tee 36

62401:001:2256 Valgevälja tee 20

62401:001:2242 Valgevälja tee 11a

62401:001:2270 Valgevälja tee 38

62401:001:2265 Valgevälja tee 33

62401:001:2267 Valgevälja tee 35

62401:001:2263 Valgevälja tee 31

62401:001:2248 Valgevälja tee 16

62401:001:2250 Valgevälja tee 18

62401:001:2241 Valgevälja tee 11

62401:001:2239 Valgevälja tee 9a

62401:001:2199 Pähkli

62401:001:2218 Valgevälja tee 5

62401:001:2236 Valgevälja tee 7

62401:001:2238 Valgevälja tee 9

62401:001:2277 Valgevälja tee L1

62401:001:2246 Valgevälja tee 14

62401:001:2216 Valgevälja tee 3

62401:001:2217 Valgevälja tee 4

62401:001:2235 Valgevälja tee 6

62401:001:2237 Valgevälja tee 8

62401:001:2198 Maidle

62401:001:2240 Valgevälja tee 10

62401:001:2280 Valgevälja tee L2

62401:001:2244 Valgevälja tee 12a

62401:001:2243 Valgevälja tee 12

62401:001:2281 Valgevälja kergliiklustee

62401:001:2273 Valgevälja tee 43

Valgeranna kergliiklustee L1 62401:001:2278

62401:001:2279

Valgevälja tee 2 62401:001:2215

Valgeranna kergliiklustee L2

Valgevälja tee 1 62401:001:2214

Karukella tee 3 62401:001:1566

Karukella tee 5 62401:001:1568

Karukella tee 7 62401:001:1570

Aasa-Laine 15904:003:0573

Kullimetsa juurdelõige 62401:001:1358

19112 Valgeranna tee 15904:003:0397

Valgeranna kergliiklustee L3 62401:001:1592

Karukella tee 1 62401:001:1564

Karukella tee 62401:001:1581

Karukella tee 2 62401:001:1565

1. toru 0.59m De32PE maapind 2.44m

MK-14-LP

kõrgus maakraani tipul 2.49m maa-alune siiber DN25

40PE-32PE üleminek

H=0.77

4. toru 0.77 160PVC 3. toru 0.77 160PVC tupik 2. toru 0.77 160PVC 1. toru 0.77 160PVC

H=0.79 pime 160PVC

pime 32 PE H=0.59

H=0.26 pime 200PVC

üleminek 50PE-40PE

De 50

PE

põhi 0.98PP kaas 2.49 De 500 MALM maapind 2.44 KAEV 630/500PP K1-15

üleminek 40PE-32PE kolmik 40PE

ø7 5

ø1 50

ø100

Va lg

er an

na te

e

Va lg

er an

na te

e

0. 50

5.40

5. 40

5.40

4. 00

5. 40

5.40

5. 40

12.00

33 .0 0

0+00

0+20

0+40

0+60

0+80

1+00

1+ 20

1+40

1+52.08

PK 0+08 Proj truup d400

PVC Pipe SI; L=15.9m; i=1,0% Hsv=1.65; Hvv=1.50

PK 1+05 Proj truup d350 PVC Pipe SI; L=18; i=0.6% Hsv=1.85; Hvv=1.75

PK 1+94 Proj truup d300

PVC Pipe SI; L=16; i=0.4% Hsv=1.46; Hvv=1.40

PK 3+22 Proj truup d500 PVC Pipe SI; L=16; i=0.4% Hsv=1.47; Hvv=1.41

PK 4+59 Proj truup d500 PVC Pipe SI; L=16; i=0.5% Hsv=1.54; Hvv=1.46

PK 5+77 Proj truup d300 PVC Pipe SI; L=16; i=0.3% Hsv=1.70; Hvv=1.65

0+ 00

0+ 20

0+ 40

0+ 60

0+ 80

1+ 00

1+ 20

1+ 40

1+ 60

1+ 80

2+ 00 2+

20 2+ 40 2+

60

2+ 80

3+ 00

3+ 20

3+ 40

3+ 60

3+ 80

4+ 00

4+ 20

4+ 40

4+ 60

4+ 80 5+

00 5+ 20

5+40

5+60

5+80

6+00

6+20

6+ 406+

606+ 807+

007+ 207+

407+ 607+

808+ 00

8+20

8+40

8+60

8+80

9+00

9+19.23

2.50

3.00

3. 00

3.0 0

2.20 2.20

2.30

2.40

2.60

2.70

2.70 2.70

2.70

2.80

2. 80

2.90

2. 90

2.90

3.10

3. 10

3.10

3.20

3. 20

3.20

3.30

3. 30

2.50

3.00

3. 50

2.60

2.70

2.80

2.90

3.10

3.20

3.30

3. 40

3.00

2.80

2.90

3.10

3.10 3.20

3.20

3.30

3.40

3.00

2.802.90

3.103.20

2.90

3.00

2.80 2.90

3.10

3.20

2.80

V1 V1

V1

Ø 11

0 L=

55 .4

V1 V1

V1

Ø40 L=28.7

V1 Ø110 L=9.5

V1 V1

Ø 11

0 L=

34 .1

V1 Ø40 L=9.2

V1 V1

Ø110 L=34.6

V1

Ø 40

L =7

.4

V1 V1

Ø110 L=30.2

V1 V1 V1 V1 V1 V1

Ø110 L=30.5

V1

Ø 40

L =7

.5

V1 V1 V1 V1 V1 V1 V1Ø110 L=35.3

V1V1V1V1V1

Ø110 L=26.2

V1 V1

V1

Ø 110 L=26.4

V1 V1 Ø

0 L=12.0

V1Ø40 L=9.3

V1 V1

V1 Ø

0 L=36.6

V1Ø40 L=9.4

V1 V1

V1 Ø

110 L=35.2

V1 Ø

110 L=7.0

V1 V1

V1 Ø110 L=16.9

V1 V1

Ø110 L=33.2

V1 V1

Ø110 L=34.9

V1 V1

V1

Ø110 L=65.8

V1 V1

Ø110 L=11.7

V1V1V1V1 Ø110 L=21.8

V1V1V1V1 Ø110 L=22.9 V1 V1

V1 V1

Ø110 L=41.7

V1 V1Ø110 L=11.6

V1 V1

V1

Ø110 L=27.6

V1

Ø110 L=21.1

V1

Ø110 L=30.3

V1

Ø110 L=27.5

V1

Ø110 L=7.7

V1

Ø110 L=24.8

V1

Ø110 L=26.5

Ø110 L=3.9

V1

Ø110 L=56.5

Ø110 L=3.4

V1

Ø1 10

L= 38

.7

V1

Ø1 10

L= 28

.2

V1

Ø40 L=9.5

V1

Ø40 L=9.4

V1

V1Ø 11

0 L=

10 .0

V1

V1Ø110 L=10.0

K1

← Ø1

60 L=

25 .9

i= 0.

00 60

K1

← Ø1

60 L=

11 .4

i= 0.

00 60

3

1

3

1

K1

← Ø1

60 L=

40 .0

i= 0.

00 60

3

1

Ø110 L=4.0

Ø 10

0 L=

1. 5 K1

K1 K1

← Ø160 L=39.9 i=0.0060

K1 K1

←Ø160 L=30.2 i=0.0060

3 1

K1K1K1K1K1K1 ←Ø160 L=30.3 i=0.0060 21

K1K1K1K1K1K1K1 ←Ø160 L=36.5 i=0.0060

31

K1 K1

K1

← Ø160 L=28.1 i=0.0060

21

2 1

K1K1K1K1

←Ø200 L=22.6 i=0.0050

21

K1 K1 K1 K1

→Ø160 L=22.9 i=0.0060 32

K1 K1

→Ø160 L=41.4 i=0.0060

12

K1

→ Ø160 L=21.4 i=0.0055

K1

→ 6 28.7 i=0.0064

1 3

K1

→ Ø160 L=27.8 i=0.0060

1 3

K1

→ Ø160 L=32.4 i=0.0060

1

3

K1

→ 6 L 7.8 i=0.0060

1

3

1

V1 V1

V1

Ø 0

L= 65

.8

V1

Ø 40

L= 9.

6

K1 K1

K1

← Ø

16 0

L= 35

.9 i=

0. 00

60

K1 K1

K1

← Ø

16 0

L= 65

.8 i=

0. 00

60

3

1

K1 K1

← Ø

16 0

L= 10

.8 i=

0. 00

60

2

1

1 2

3

K1 K1K1K1K1 ←

Ø200 L=24.9 i=0.0050

31

K1 K1

K1

←Ø160 L=65.8 i=0.0060

K1 K1

K1

←Ø160 L=35.1 i=0.0060

3 1

K1 K1

←Ø160 L=31.7 i=0.0059

2 1

3K1 K1

K1 K1

→ Ø

160 L=41.9 i=0.0060

K1K1

← Ø160 L=10.0 i=0.0061

3 5

K1 K1

K1

→ Ø

160 L=38.0 i=0.0060

1

K1 ←Ø160 L=9.8 i=0.00603 4

K1 K1

→ Ø

160 L=13.4 i=0.0060

1

K1 K1

K1

→ Ø

160 L=38.4 i=0.0060

3

1

2

K1 K1

→ Ø160 L=10.0 i=0.0061

2

K1

← Ø160 L=10.1 i=0.0060

4

Ø110 L=3.9 V1 V1

V1 V1

V1

Ø110 L=28.0

V1 V1

Ø 110 L=12.1

V1

Ø1 10

L= 16

.5

Ø4 0

L= 10

.8

OK-12.83 Ø630 ; kaas - ; 1) 0.21, Ø200, ; põhi 0.21.

2

Ø110 L=2.7

KS1

←Ø110 L=122.8

Ø110 L=3.6 Ø 11

0 L=

1. 2

K1 K1

→ Ø

16 0

L= 10

.0 i=

0. 00

63

1

3

K1

← Ø1

60 L=

41 .9

i= 0.

00 60

1

4

K1 K1

K1

→Ø160 L=25.8 i=0.0060

1

2

T T

T

→

Ø200 L=3.5 i=0.0060

1

2

→Ø160 L=3.1

i=0.0060

KS1

→ Ø110 L=57.3

V1

Ø1 10

L= 21

.6

Ø110 L=4.8

V1

Ø1 10

L= 99

.8

→ Ø110 L=3.4

12

K1 K1

→Ø160 L=40.2 i=0.0060

1 2

2 1

KS1

→ Ø1 0 L=30.8

KS1 KS1

KS1

←Ø110 L=40.0

KS1 KS1

KS1

←Ø110 L=40.4

KS1KS1KS1KS1

←Ø110 L=22.8

KS1

→Ø110 L=29.4

KS1

Ø110 L=21.0

KS1

→ Ø110 L=32.6

KS1

→Ø110 L=27.5

← Ø160 L=5.2 i=0.0060

K1-1 3.10 Ø560 ; kaas - ; 1) 1.60, Ø160, ; 2) 1.60, Ø160, ; 3) 1.60, Ø160, ; põhi 1.60.

Ø1 10

L= 6.

9

K1

← Ø1

60 L=

28 .3

i= 0.

00 59

K1 ← Ø1

60 L=

6. 8

i= 0.

00 64

1

3

K1

K1 ← Ø160 L=10.2 i=0.0059

2

K1-33.00 Ø560 ; kaas - ; 1) 1.54, Ø160, ; 2) 1.54, Ø160, ; 3) 1.54, Ø160, ; 4) 1.54, Ø160, ; põhi 1.54.

2

T T

T

2

K1-82.35 Ø400 ; kaas - ; 1) 0.72, Ø160, ; 2) 0.89, Ø160, ; 3) 0.72, Ø160, ; põhi 0.72.

2

K1 K1

→ Ø

160 L=11.0 i=0.0060

4

V1 Ø

40 L=7.8 Ø

40 L=2.6 Ø40 L= 2.6

2

3

K1LP-103.00 Ø400 ; kaas - ; 1) 1.60, Ø160, ; põhi 1.60.

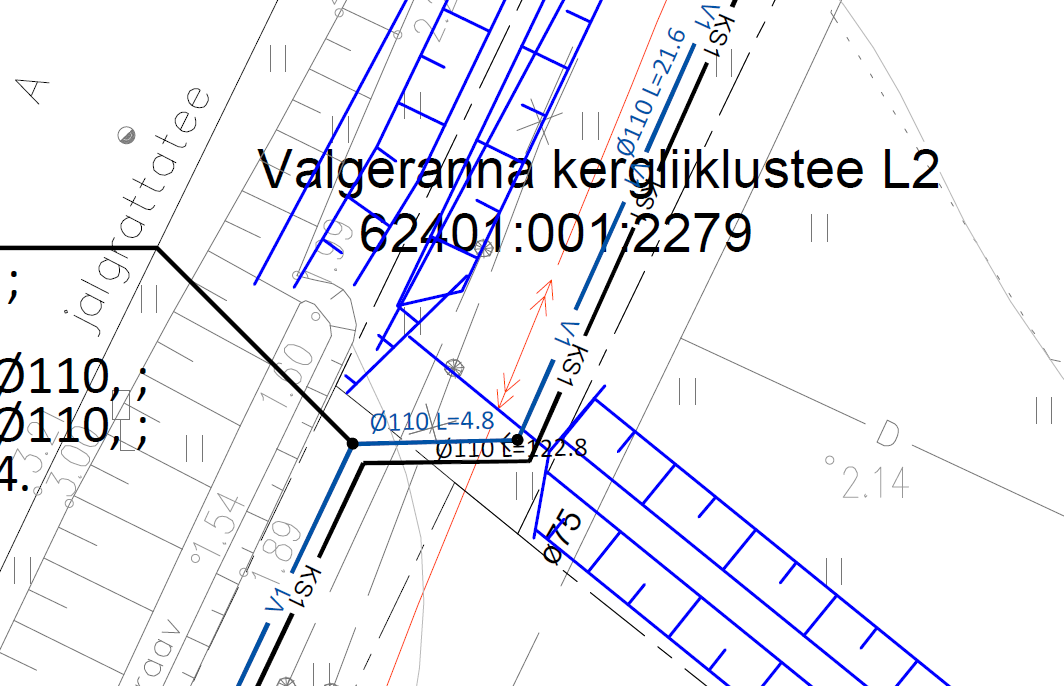

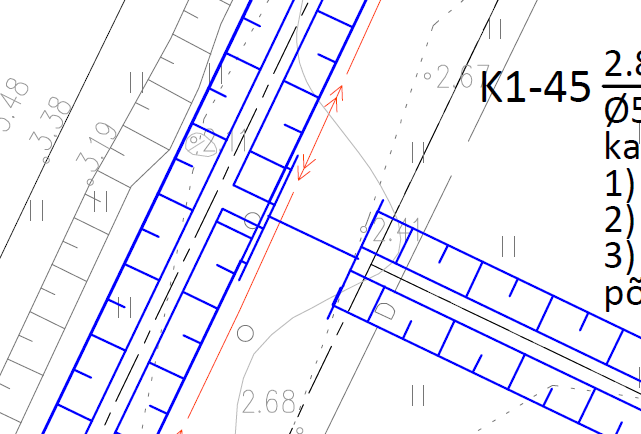

K1-6 2.55 Ø560 ; kaas - ; 1) 1.08, Ø160, ; 2) 1.08, Ø160, ; 3) 1.08, Ø160, ; põhi 1.08.

K1-42.70 Ø560 ; kaas - ; 1) 1.33, Ø160, ; 2) 1.33, Ø, ; 3) 1.33, Ø160, ; põhi 1.33.

K1 →

Ø160 L=9.6 i=0.0061

1

2 3

V1

Ø 0

L= 9.

4

V1

Ø 40

L =7

.3

K1 K1

→ Ø

16 0

L= 10

.0 i=

0. 00

60

4

2

Ø 0

L= 1.

6

T

T T

T

L=16.0 0.0031

L=16.0 0.0037

3

K1 K1

← Ø

16 0

L= 10

.4 i=

0. 00

60

2 Ø110L=1.6

4

K1 K1

← Ø

16 0

L= 10

.5 i=

0. 00

60

2

3

Ø110 L=1.1

4

3

2

K1-14 2.45 Ø560 ; kaas - ; 1) -0.23, Ø160, ; 2) -0.23, Ø160, ; põhi -0.23.

K1-11 2.15 Ø560 ; kaas - ; 1) 0.26, Ø160, ; 2) 0.26, Ø160, ; põhi 0.26.

K1-13 2.35 Ø560 ; kaas - ; 1) 0.02, Ø160, ; 2) 0.02, Ø160, ; põhi 0.02.

K1-45 2.85 Ø560 ; kaas - ; 1) 1.37, Ø160, ; 2) 1.37, Ø160, ; 3) 1.37, Ø160, ; põhi 1.37.

K1-LP8 3.40 Ø560 ; kaas - ; 1) 1.76, Ø160, ; põhi 1.76.

K1LP-22/24 2.55 Ø400 ; kaas - ; 1) 0.95, Ø, ; põhi 0.95.

K1LP-4 3.00 Ø400 ; kaas - ; 1) 1.55, Ø160, ; põhi 1.55.

K1LP-6 3.10 Ø400 ; kaas - ; 1) 1.62, Ø160, ; põhi 1.62.

K1LP-32 2.95 Ø400 ; kaas - ; 1) 1.55, Ø160, ; põhi 1.55.

K1LP-2 2.75 Ø400 ; kaas - ; 1) 1.35, Ø, ; põhi 1.35.

K1LP-30 2.90 Ø400 ; kaas - ; 1) 1.50, Ø160, ; põhi 1.50.

K1LP-382.75 Ø400 ; kaas - ; 1) 1.15, Ø160, ; põhi 1.15.

K1LP-1 2.55 Ø400 ; kaas - ; 1) 1.10, Ø160, ; põhi 1.10.

K1LP-3 2.50 Ø400 ; kaas - ; 1) 0.93, Ø160, ; põhi 0.93.

K1LP-52.30 Ø400 ; kaas - ; 1) 0.90, Ø160, ; põhi 0.90.

K1LP-7 2.25 Ø400 ; kaas - ; 1) 0.80, Ø160, ; põhi 0.80.

K1LP-122.80 Ø400 ; kaas - ; 1) 1.43, Ø160, ; põhi 1.43.

K1LP-252.60 Ø400 ; kaas - ; 1) 1.20, Ø160, ; põhi 1.20.

K1LP-272.80 Ø400 ; kaas - ; 1) 1.40, Ø160, ; põhi 1.40.

K1-162.60 Ø560 ; kaas - ; 1) -0.42, Ø200, ; 2) -0.42, Ø200, ; 3) 0.99, Ø160, ; põhi -0.42.

K1LP-132.60 Ø400 ; kaas - ; 1) 1.00, Ø160, ; põhi 1.00.

V1-LP-MK282.65 1) 0.85, Ø40, ;

V1-LP-MK122.65 ØMK-32 ; kaas - ; 1) 0.85, Ø40, ; põhi 0.81.

V1-LP-MK103.00 ØMK-32 ; kaas - ; 1) 1.20, Ø40, ; põhi 1.16.

V1-LP-MK83.40 ØMK-32 ; kaas - ; 1) 1.90, Ø40, ; põhi 1.86.

V1-LP-MK323.05 ØMK-32 ; kaas - ; 1) 1.25, Ø, ; põhi 1.25.

V1-1 2.86 1) 1.06, Ø110, ;

V1-LP-MK26 2.60 1) 0.80, Ø40, ;

K1LP-37 3.25 Ø400 ; kaas - ; 1) 1.65, Ø160, ; põhi 1.65.

2

3

K1-30 3.25 Ø560 ; kaas - ; 1) 0.88, Ø160, ; 2) 0.88, Ø160, ; põhi 0.88.

K1-29 3.15 Ø560 ; kaas - ; 1) 1.09, Ø160, ; 2) 1.64, Ø160, ; 3) 1.09, Ø160, ; 4) 1.59, Ø160, ; põhi 1.09.

K1LP-34/36 3.25 Ø400 ; kaas - ; 1) 1.65, Ø160, ; põhi 1.65.

V1-LP-MK14 2.25 ØMK-32 ; kaas - ; 1) 0.45, Ø40, ; põhi 0.41.

V1-LP-MK162.20 ØMK-32 ; kaas - ; 1) 0.40, Ø40, ; põhi 0.36.

K1LP-332.95 Ø400 ; kaas - ; 1) 1.50, Ø160, ; põhi 1.50.

4

K1-Otsakork 2.90 Ø560 ; kaas - ; 1) 0.90, Ø160, ; põhi 0.90.

K1LP-40 2.90 Ø400 ; kaas - ; 1) 1.30, Ø160, ; põhi 1.30.

K1-33 2.90 Ø560 ; kaas - ; 1) 0.74, Ø160, ; 2) 0.74, Ø160, ; 3) 1.29, Ø160, ; põhi 0.74.

K1-34 2.75 Ø560 ; kaas - ; 1) 0.44, Ø160, ; 2) 1.09, Ø160, ; 3) 0.49, Ø160, ; 4) 0.44, Ø160, ; 5) 1.09, Ø160, ; põhi 0.44.

K1LP-45 2.70 Ø400 ; kaas - ; 1) 1.10, Ø160, ; põhi 1.10.

V1-LP-MK382.75 ØMK-32 ; kaas - ; 1) 0.95, Ø40, ; põhi 0.91.

V1-LP-MK202.60 1) 0.80, Ø40, ;

K1-36 2.60 Ø560 ; kaas - ; 1) 0.21, Ø160, ; 2) 0.99, Ø160, ; 3) 0.21, Ø160, ; 4) 0.94, Ø160, ; põhi 0.21.

K1LP-202.60 Ø400 ; kaas - ; 1) 1.00, Ø160, ; põhi 1.00.

K1LP-47 2.60 Ø400 ; kaas - ; 1) 1.00, Ø160, ; põhi 1.00.

L=16.3 0.0037

L=17.9 0.0056

K1-382.60 Ø560 ; kaas - ; 1) 0.13, Ø160, ; 2) 0.99, Ø160, ; 3) 0.13, Ø160, ; põhi 0.13.

K1LP-49 2.60 Ø400 ; kaas - ; 1) 1.00, Ø160, ; põhi 1.00.

K1LP-172.65 Ø400 ; kaas - ; 1) 1.05, Ø160, ; põhi 1.05.

V1-0 1.95 ØMK-32 ; kaas - ; 1) 0.15, Ø110, ; 2) 0.15, Ø110, ; põhi 0.04.

K1LP-152.65 Ø400 ; kaas - ; 1) 1.05, Ø160, ; põhi 1.05.

K1LP-192.55 Ø400 ; kaas - ; 1) 0.95, Ø160, ; põhi 0.95.

K1LP-212.50 Ø400 ; kaas - ; 1) 0.90, Ø160, ; põhi 0.90.

V1-LP-MK30 2.90 ØMK-32 ; kaas - ; 1) 2.90, Ø40, ; põhi 2.86.

K1-28 3.10 Ø560 ; kaas - ; 1) 1.49, Ø160, ; 2) 1.64, Ø160, ; 3) 1.49, Ø160, ; põhi 1.49.

K1LP-35 3.05 Ø400 ; kaas - ; 1) 1.65, Ø160, ; põhi 1.65.

V1-33.05 1) 1.25, Ø110, ; 2) 1.25, Ø110, ; 3) 1.25, Ø40, ;

H-13.05 1) 3.05, Ø110, ;

H-63.15 Ø100 ; kaas - ; 1) 1.65, Ø110, ; põhi 1.54.

K1-72.50 Ø560 ; kaas - ; 1) 0.92, Ø160, ; 2) 0.92, Ø160, ; 3) 0.92, Ø160, ; põhi 0.92.

K1-102.10 Ø560 ; kaas - ; 1) 0.37, Ø160, ; 2) 0.49, Ø160, ; 3) 0.37, Ø160, ; põhi 0.37.

K1LP-9 2.10 Ø400 ; kaas - ; 1) 0.50, Ø160, ; põhi 0.50.

K1-92.20 Ø560 ; kaas - ; 1) 0.56, Ø160, ; 2) 0.79, Ø160, ; 3) 0.56, Ø160, ; 4) 0.58, Ø160, ; põhi 0.56.

K1LP-14/162.25 Ø400 ; kaas - ; 1) 0.65, Ø160, ; põhi 0.65.

K1LP-292.85 Ø400 ; kaas - ; 1) 1.25, Ø160, ; põhi 1.25.

K1LP-393.00 Ø400 ; kaas - ; 1) 1.40, Ø160, ; põhi 1.40.

K1-313.20 Ø560 ; kaas - ; 1) 0.69, Ø160, ; 2) 1.39, Ø160, ; 3) 0.69, Ø160, ; põhi 0.69.

H-3 2.60 Ø100 ; kaas - ; 1) 0.80, Ø100, ; põhi 0.70.

VRK-12.35 Ø800 ; kaas - ; 1) 0.27, Ø200, ; 2) 0.55, Ø110, ; põhi 0.27.

K1LP-26/282.60 Ø400 ; kaas - ; 1) 1.00, Ø160, ; põhi 1.00.

K1LP-232.65 Ø400 ; kaas - ; 1) 1.25, Ø160, ; põhi 1.25.

K1-252.80 Ø560 ; kaas - ; 1) 1.44, Ø160, ; 2) 1.44, Ø160, ; 3) 1.44, Ø160, ; põhi 1.44.

K1-402.90 Ø560 ; kaas - ; 1) 1.23, Ø160, ; 2) 1.44, Ø160, ; 3) 1.23, Ø160, ; 4) 1.23, Ø160, ; põhi 1.23.

K1-262.85 Ø560 ; kaas - ; 1) 0.83, Ø160, ; 2) 0.83, Ø160, ; 3) 1.39, Ø160, ; põhi 0.83.

K1-222.60 Ø560 ; kaas - ; 1) 0.77, Ø160, ; 2) 0.77, Ø160, ; 3) 1.19, Ø160, ; põhi 0.77.

K1-212.65 Ø560 ; kaas - ; 1) 0.53, Ø160, ; 2) 0.94, Ø160, ; 3) 0.53, Ø160, ; 4) 1.24, Ø160, ; põhi 0.53.K1-202.50

Ø560 ; kaas - ; 1) 0.35, Ø160, ; 2) 0.35, Ø160, ; 3) 0.89, Ø160, ; põhi 0.35.

K1-192.55 Ø560 ; kaas - ; 1) 0.16, Ø160, ; 2) 0.89, Ø160, ; 3) 0.16, Ø160, ; 4) 0.94, Ø160, ; põhi 0.16.

K1-182.65 Ø560 ; kaas - ; 1) -0.05, Ø160, ; 2) -0.05, Ø160, ; 3) 1.04, Ø160, ; põhi -0.05.

K1-39 2.70 Ø560 ; kaas - ; 1) -0.30, Ø200, ; 2) -0.10, Ø160, ; 3) -0.25, Ø160, ; põhi -0.30.

K1-172.70 Ø560 ; kaas - ; 1) -0.22, Ø160, ; 2) -0.22, Ø160, ; 3) 1.04, Ø160, ; põhi -0.22.

K1-15 2.55 Ø560 ; kaas - ; 1) -0.54, Ø200, ; 2) -0.37, Ø160, ; 3) -0.54, Ø200, ; põhi -0.54.

KS-1 2.45 Ø ; kaas - ; 1) -0.56, Ø200, ; 2) 0.45, Ø110, ; põhi -0.56.

V1-LP-MK3 2.50 ØMK-32 ; kaas - ; 1) 0.65, Ø40, ; põhi 0.61.

V1-12 2.40 1) 0.60, Ø110, ; 2) 0.60, Ø110, ; 3) 0.60, Ø110, ;

H-5 2.35 Ø100 ; kaas - ; 1) 0.85, Ø110, ; põhi 0.74.

V1-LP-MK5 2.30 ØMK-32 ; kaas - ; 1) 0.80, Ø40, ; põhi 0.76.

V1-LP-MK7 2.25 ØMK-32 ; kaas - ; 1) 0.70, Ø40, ; põhi 0.66.

V1-LP-MK9 2.10 ØMK-32 ; kaas - ; 1) 0.60, Ø40, ; põhi 0.56.

V1-LP-MK13 2.60 ØMK-32 ; kaas - ; 1) 1.10, Ø50, ; põhi 1.05.

V1-LP-MK152.65 ØMK-32 ; kaas - ; 1) 2.65, Ø40, ; põhi 2.61.

V1-29 2.65 1) 0.85, Ø110, ; 2) 0.85, Ø40, ; 3) 0.85, Ø110, ;

V1-LP-MK17 2.65 1) 2.65, Ø40, ;

V1-LP-MK192.55 ØMK-32 ; kaas - ; 1) 2.55, Ø40, ; põhi 2.51.

V1-LP-MK212.50 ØMK-32 ; kaas - ; 1) 0.70, Ø40, ; põhi 0.66.

V1-LP-MK232.65 ØMK-32 ; kaas - ; 1) 0.85, Ø40, ; põhi 0.81.

V1-LP-MK252.60 ØMK-32 ; kaas - ; 1) 0.80, Ø40, ; põhi 0.76.

V1-LP-MK272.80 ØMK-32 ; kaas - ; 1) 1.00, Ø40, ; põhi 0.96.

V1-LP-MK292.85 ØMK-32 ; kaas - ; 1) 1.05, Ø40, ; põhi 1.01.

V1-LP-MK33 2.95 ØMK-32 ; kaas - ; 1) 1.35, Ø40, ; põhi 1.31.

V1-LP-V312.80 ØMK-32 ; kaas - ; 1) 1.00, Ø40, ; põhi 0.96.

V1-LP-MK35 3.05 1) 3.05, Ø40, ;

V1-LP-MK39 3.25 ØMK-32 ; kaas - ; 1) 1.45, Ø40, ; põhi 1.41.

V1-52 3.20 1) 1.40, Ø110, ; 2) 1.40, Ø40, ; 3) 1.40, Ø110, ;

V1-LP-MK41 3.20 ØMK-32 ; kaas - ; 1) 1.40, Ø40, ; põhi 1.36.

V1-LP-MK43 2.90 ØMK-32 ; kaas - ; 1) 1.10, Ø40, ; põhi 1.06.

H-2 2.90 Ø100 ; kaas - ; 1) 2.90, Ø110, ; põhi 2.79.

V1-LP-MK45 2.75 ØMK-32 ; kaas - ; 1) 0.95, Ø40, ; põhi 0.91.

V1-LP-MK47 2.60 ØMK-32 ; kaas - ; 1) 0.80, Ø40, ; põhi 0.76.

V1-LP-MK49 2.60 ØMK-32 ; kaas - ; 1) 0.80, Ø40, ; põhi 0.76.

V1-36 2.75 1) 0.95, Ø110, ; 2) 0.95, Ø110, ; 3) 0.95, Ø110, ;

H-4 2.70 Ø100 ; kaas - ; 1) 0.90, Ø110, ; põhi 0.79.

V1-LP-MK1 2.50 ØMK-32 ; kaas - ; 1) 0.70, Ø40, ; põhi 0.66.

V1-LP-MK6 3.10 ØMK-32 ; kaas - ; 1) -1.50, Ø40, ; põhi -1.54.

V1-LP-MK4 3.00 ØMK-32 ; kaas - ; 1) -1.50, Ø40, ; põhi -1.54.

V1-LP-MK2 2.65 ØMK-32 ; kaas - ; 1) 0.85, Ø40, ; põhi 0.81.

V1-LP-MK22 2.55 ØMK-32 ; kaas - ; 1) 0.75, Ø40, ; põhi 0.71.

V1-LP-MK242.55 ØMK-32 ; kaas - ; 1) 0.75, Ø40, ; põhi 0.71.

V1-LP-MK36 3.25 ØMK-32 ; kaas - ; 1) 1.45, Ø40, ; põhi 1.41.

V1-LP-MK343.25 ØMK-32 ; kaas - ; 1) 1.45, Ø40, ; põhi 1.41.

V1-LP-MK37 3.15 ØMK-32 ; kaas - ; 1) 1.35, Ø40, ; põhi 1.31.

K1-ÜP2.66 Ø560 ; kaas - ; 1) 0.26, Ø200, ; 2) 0.26, Ø200, ; põhi 0.26.

3. 60

18.55

13.95

Riigimaantee kaitsevöönd (60 Pärnu - Lihula tee)

Dennis Sabre

Fire Te nder (L

WB)

Ri ig

im aa

nt ee

k ai

ts ev

öö nd

(1 91

12 V

al ge

ra nn

a te

e)

TÖÖ NIMETUS

JOONIS ASENDIPLAAN

KUUPÄEV TÖÖ NR

MÕÕTKAVA 1:500

STAADIUM PP

JOONISE NR

KOOSTAJA

Pardi 14c 80017 Pärnu Tel 447 5972 e-post [email protected] OÜ TEEHOIU PARTNERID

PROJEKTEERIJA

INSENER

V. HALLIKMÄGI

V. VAPPER 2023

TELLIJA

APRILL

PAPSAARE VALGEVÄLJA TEE

1-87/2023

G&O Properties Est OÜ Tel +44 7889362808 e-post: [email protected]

1-87-2023_PP_TL_-3-03_pikiprofiil_v1.pdf

valgevälja tee L2

1.00

2.00

3.00

4.00

5.00

1.00

2.00

3.00

4.00

5.00

Piketid

Horisontaalgeomeetria

Vertikaalgeomeetria

Töökõrgus

Projekteeritud kõrgus

Olemasolev kõrgus

-0 +1

0

0+ 00

0+ 25

0+ 50

0+ 75

1+ 00

1+ 25

1+ 50

1+ 75

2+ 00

2+ 10

L=97.73m

0+ 00

.0 0

0+ 97

.7 3

R=8.85m L=7.07m 0+97.73 1+04.80

L=2.04m 1+04.80 1+06.84

R=5.00m L=3.02m 1+06.84 1+09.86

L=8.28m 1+09.86 1+18.13

R=5.00m L=5.56m 1+18.13 1+23.69

L=28.38m

1+ 23

.6 9

1+ 52

.0 8

L=2.00m i=-1.82%

1+ 50

.0 8

1+ 52

.0 8

L=79.81m i=0.86%

0+ 00

.0 0

0+ 79

.8 1

L= 9.5

6m

i=0 .41

%

1+ 20

.2 8

1+ 29

.8 4R=8822.22m

L=40.48m R=908.00m L=20.24m

0. 36

0. 37

0. 41

0. 44

0. 41

0. 28

0. 27

0. 28

0. 24

0. 20

0. 18

0. 12

0. 11

0. 12

0. 14

0. 08

0. 05

2. 55

2. 77

2. 98

3. 20

3. 24

3. 38

3. 39

3. 40

3. 42

3. 43

3. 44

3. 45

3. 49

3. 50

3. 51

3. 52

3. 53

3. 54

3. 52

3. 39

3. 35

2. 40

2. 58

2. 75

3. 05

3. 12

3. 13

3. 16

3. 32

3. 41

3. 32

Valgevälja tee L1

0.00

1.00

2.00

3.00

4.00

5.00

0.00

1.00

2.00

3.00

4.00

5.00

Piketid

Horisontaalgeomeetria

Vertikaalgeomeetria

Töökõrgus

Projekteeritud kõrgus

Olemasolev kõrgus

-0 +1

0

0+ 00

0+ 25

0+ 50

0+ 75

1+ 00

1+ 25

1+ 50

1+ 75

2+ 00

2+ 25

2+ 50

2+ 75

3+ 00

3+ 25

3+ 50

3+ 75

4+ 00

4+ 25

4+ 50

4+ 75

5+ 00

5+ 25

5+ 50

5+ 75

6+ 00

6+ 25

6+ 50

6+ 75

7+ 00

7+ 25

7+ 50

7+ 75

8+ 00

8+ 25

8+ 50

8+ 75

9+ 00

9+ 25

9+ 50

9+ 75

10 +0

0

10 +1

0

L=138.11m

0+ 00

.0 0

1+ 38

.1 1 R=388.21m

L=221.08m

1+ 38

.1 1

3+ 59

.1 9 L=25.84m

3+ 59

.1 9

3+ 85

.0 3 R=285.70m

L=113.50m

3+ 85

.0 3

4+ 98

.5 3 L=18.82m

4+ 98

.5 3

5+ 17

.3 5 R=12.70m

L=20.01m

5+ 17

.3 5

5+ 37

.3 6 L=76.74m

5+ 37

.3 6

6+ 14

.1 0 R=12.70m

L=20.96m

6+ 14

.1 0

6+ 35

.0 6 L=159.74m

6+ 35

.0 6

7+ 94

.8 0 R=17.70m

L=31.79m

7+ 94

.8 0

8+ 26

.5 9 L=92.64m

8+ 26

.5 9

9+ 19

.2 3

L=15.14m i=-2.50% 0+00.00 0+15.14

L=136.03m i=0.26%

6+ 00

.3 2

7+ 36

.3 6

L=54.64m

i=-0.19%

0+ 34

.7 0

0+ 89

.3 4

L=54.66m

i=-0.45%

1+ 19

.0 5

1+ 73

.7 2

L=52.26m

i=-0.26%

3+ 87

.0 1

4+ 39

.2 6

L=134.44m i=0.37%

2+ 10

.5 7

3+ 45

.0 1

L=36.69mi=0.50%

4+ 81

.7 4

5+ 18

.4 4

L=81.89m i=0.15%

5+ 18

.4 4

6+ 00

.3 2

L=29.44m

i=-0.84%

7+ 93

.1 5

8+ 22

.5 8

L=9.55m i=0.46% 9+09.68 9+19.23

R=846.58m L=19.56m

R=11132.48m L=29.72m

R=4460.67m L=36.86m

R=6649.50m L=41.99m

R=5557.50m L=42.48m

R=5174.18m L=56.79m

R=6710.78m L=87.10m

0. 00

0. 67

0. 39

0. 23

0. 22

0. 42

0. 58

0. 30

0. 26

0. 12

0. 11

0. 10

0. 17

0. 25

0. 87

0. 37

0. 28

0. 12

0. 10

0. 12

0. 14

0. 32

0. 49

0. 48

0. 47

0. 50

0. 47

0. 19

0. 14

0. 13

0. 09

0. 10

0. 17

0. 16

0. 17

0. 20

0. 24

0. 31

0. 37

0. 23

0. 22

0. 34

0. 36

0. 43

0. 44

0. 51

0. 42

0. 41

0. 16

0. 15

0. 22

0. 25

0. 31

0. 33

0. 35

0. 42

0. 37

0. 32

0. 23

0. 13

0. 12

0. 11

0. 08

0. 07

0. 05

0. 72

0. 36

0. 44

0. 35

0. 30

0. 20

1. 04

0. 53

3. 37

2. 99

2. 81

2. 80

2. 73

2. 70

2. 65

2. 63

2. 60

2. 59

2. 53

2. 51

2. 45

2. 39

2. 28

2. 24

2. 27

2. 32

2. 41

2. 51

2. 60

2. 69

2. 77

2. 78

2. 81

2. 80

2. 79

2. 76

2. 69

2. 66

2. 65

2. 64

2. 68

2. 71

2. 79

2. 80

2. 89

2. 90

2. 91

2. 92

2. 94

2. 98

3. 02

3. 05

3. 08

3. 11

3. 15

3. 21

3. 28

3. 34

3. 37

3. 39

3. 37

3. 33

3. 21

3. 19

3. 15

3. 06

2. 96

2. 94

2. 93

2. 79

2. 74

2. 73

2. 76

2. 80

2. 84

2. 41

2. 48

2. 23

2. 12

2. 30

2. 39

2. 22

2. 02

1. 33

1. 96

2. 23

2. 27

2. 19

2. 16

2. 11

2. 21

2. 29

2. 62

2. 67

2. 59

2. 47

2. 37

2. 56

2. 58

2. 48

2. 52

2. 57

2. 86

2. 87

2. 83

2. 84

2. 88

2. 92

2. 94

2. 92

3. 07

3. 10

3. 05

3. 02

2. 99

2. 89

2. 43

2. 38

2. 56

2. 12

-2.50% 0.26% -0.19% -0.45%

-0.26%0.37% 0.50% 0.15% -0.84% 0.46% -1.82%

0.86% 0.41%

P k 0

+ 5 2

P k 0

+ 8 0

P k 1 + 11

P k 1 + 3 0

P k 1 + 4 2

P k 1 + 6 5

P k 1 + 7 0

P k 3

+ 5 2

P k 3

+ 6 8

P k 3

+ 8 6

P k 3

+ 9 9

P k 4

+ 0 9

P k 4

+ 19

P k 4

+ 3 8

P k 4

+ 5 2

P k 4

+ 6 8

P k 4

+ 8 7

P k 5

+ 0 0

P k 5

+ 2 1

P k 5

+ 2 6

P k 5

+ 7 0

P k 6

+ 16

P k 6

+ 2 7

P k 6

+ 3 9

P k 6

+ 5 8

P k 6

+ 6 7

P k 6

+ 8 3

P k 7

+ 0 4

P k 7

+ 2 1

P k 7

+ 4 2

P k 7

+ 5 9

P k 7

+ 7 9

P k 7

+ 9 6

P k 8

+ 0 4

P k 8

+ 12

P k 8

+ 4 9

P k 8

+ 8 6

P k 0

+ 4 7

P k 0

+ 3 9

P k 0

+ 4 7

P k 0

+ 4 1

P k 0

+ 7 3

PK 0+08 Proj truup d400 PVC Pipe SI; L=15.9m; i=1,0% Hsv=1.65; Hvv=1.50

PK 1+05 Proj truup d350 PVC Pipe SI; L=18; i=0.6% Hsv=1.85; Hvv=1.75

PK 1+94 Proj truup d300 PVC Pipe SI; L=16; i=0.4% Hsv=1.46; Hvv=1.40

PK 3+22 Proj truup d500 PVC Pipe SI; L=16; i=0.4% Hsv=1.47; Hvv=1.41

PK 4+59 Proj truup d500 PVC Pipe SI; L=16; i=0.5% Hsv=1.54; Hvv=1.46

PK 5+77 Proj truup d300 PVC Pipe SI; L=16; i=0.3% Hsv=1.70; Hvv=1.65

TÖÖ NIMETUS

JOONIS PIKIPROFIILID

KUUPÄEV TÖÖ NR STAADIUM PP

JOONISE NR

KOOSTAJA

Pardi 14c 80017 Pärnu Tel 447 5972 e-post [email protected] OÜ TEEHOIU PARTNERID

PROJEKTEERIJA

INSENER

V. HALLIKMÄGI

V. VAPPER 2023

TELLIJA

APRILL

PAPSAARE VALGEVÄLJA TEE

1-87/2023

G&O Properties Est OÜ Tel +44 7889362808 e-post: [email protected]

1-87-2023_PP_TL_-3-04_loiked_v2.pdf

TÜÜP 2. Betoonkivi katend

Betoonkivi h=6cm

Liivast sängituskiht h=3cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 15cm

Aluspinnas

2,5%2,5%

OL OLEV MAAPIND

KASVUPINNAS

2.75 0.50 5.40 0.50 2.75 2,5%2,5%

8.50

TÜÜP 1. Sõiduteed

AC 16 surf 70/100 h=6cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 20 cm

Aluspinnas

TÜÜP 3. Riigimaantee mahasõit

AC 16 surf 70/100 h=6cm

AC 20 base 70/100 h=6cm

Killustik 4-32 , LA 35 h=20 cm

Täitematerjal f15 h= 20 cm

Aluspinnas

Hsv=1.65 proj truup d400

L=14,9m

Hvv=1.50

1.002.200.30

1.00 15.95 2.00

1.00 4%

4%

4% 4%

4%

TÖÖ NIMETUS

JOONIS

LÕIKED

KUUPÄEV TÖÖ NR

MÕÕTKAVA 1:100

STAADIUM

PP

JOONISE NR

KOOSTAJA

Pardi 14c 80017 Pärnu

Tel 447 5972

e-post [email protected]

THP

OÜ TEEHOIU PARTNERID

PROJEKTEERIJA

INSENER

V. HALLIKMÄGI

V. VAPPER

2023

TELLIJA

APRILL

PAPSAARE VALGEVÄLJA TEE

1-87/2023

G&O Properties Est OÜ

Tel +44 7889362808

e-post: [email protected]

1-87-23_PP_TL_Valgevalja-15042024.dwg

E-kiri.eml

Tere

Palun minule.

Pärnu linn, Papsaare küla, Valgevälja tee ristmiku projekt

Tervitustega

Anna Palusalu
peaspetsialist
planeerimise osakond
kooskõlastuse üksus
+372 5850 7716

From: Väino Hallikmägi <[email protected]>
Sent: Monday, April 15, 2024 2:41 PM
To: Anna Palusalu <[email protected]>
Subject: Re: RE: RE: Projekti kooskõlastuse taotlus. Pärnu ,Papsaare

Tere
Saadan allkirjastatud projekti.
Kattes tegin muudatuse.

Kõike paremat
V.Hallikmägi

----- Reply to message -----
Subject: RE: RE: Projekti kooskõlastuse taotlus. Pärnu ,Papsaare
Date: E, 15. aprill 2024, 11:57
From: Anna Palusalu <[email protected]>
To: Väino Hallikmägi <[email protected]>

Tere

Ehituse juhtivinseneri hinnangul on sellele ristmikule vajalik projekteerida AC16 surf h=6cm ja AC20 base h=6cm.

Palun saatke allkirjastatud teeprojekt minule. Sõlmime huvitatud isikuga ristumiskoha ehitamise lepingu.

Tervitustega

Anna Palusalu
peaspetsialist
planeerimise osakond
kooskõlastuse üksus
+372 5850 7716

From: Väino Hallikmägi
Sent: Monday, April 1, 2024 8:28 PM
To: Anna Palusalu
Subject: Re: RE: Projekti kooskõlastuse taotlus. Pärnu ,Papsaare

Tere
Saadan projekti uuesti läbivaatamiseks:

Lugupidamisega
V.Hallikmägi

----- Reply to message -----
Subject: RE: Projekti kooskõlastuse taotlus. Pärnu ,Papsaare
Date: N, 28. märts 2024, 15:03
From: Anna Palusalu <[email protected]>
To: Väino Hallikmägi <[email protected]>

Tere

Oleme projekti läbi vaadanud ning esitame märkused.

Seletuskirjas (SK) märkida ristmiku asukoht (riigitee nr 19112 Valgeranna tee km 0,18) Lisatud p.3.1.
KS märkida detailplaneeringu kehtestamise aeg (05.04.2007) lisatud
SK viidata kehtivatele tee projekteerimise normidele. https://www.riigiteataja.ee/akt/122112023009 Lisatud
SK lk 10 viidata Transpordimeti juhendile „Asfaltist katendikihtide ehitamise juhis“ (TA 2021). https://www.transpordiamet.ee/media/2718/download Täpsustatud
SK ja joonistel käsitleda riigitee kaitsevööndit vastavalt EhS § 71 lg 2 ning kasutada riikliku teeregistri kohaseid teede numbreid ja nimetusi. Lisatud teekaitsevöönd 30 m ja täpsustatud SK p.2.1.
Ristumiskoha plaanilahenduse koostamisel lähtuda Transpordiameti tüüpjoonise I, II, III põhimõtetest. Pöörderaadiused määrata liikluskoosseisu kõige ebasoodsama sõiduki pöördekoridoride järgi. Kujutada pöördekoridorid joonistel.
Lõike joonisel on kihtide nimed puudu. Lõike järgi rajatakse 2kihiline AB kate. SK järgi ühekihiline. Kuni pöörderaadiuse lõpuni kavandada kahekihiline asfaltkate.
Koostada ristumiskoha ristlõige iseloomulikust kohast. Esitada katendi konstruktsioon.
LM 221 projekteerida ristmikule
Karukella tee ristmikule projekteeriti truup D350. Valgevälja tee ristmikule projekteerida D400 diameetriga truup, mis on normiga kooskõlas (§ 43 lg 2).
Teeprojektist kustutada detailplaneeringuga kavandatud kraavid või lisada info, et kraavide lahendus täpsustatakse …… etapis. Või kas ikkagi teeprojekti osa on kraavid? Olemasolevad kraavid on ainult üle joonistatud. Kraavide süvendamist projektiga ettenähtud ei ole. Mina olen kraave käsitlenud teeprojekti osana kui need on vajalikud sademevete ärajuhtimisel teest. Tegelikult on see huvitav teema- vete juhtimine ja kraavid peaks olema üldise huvi teema.
Ei leia infot, kas detailplaneering on Maanteeametiga kooskõlastatud. See info mul puudub . DP kehtestatud 2007 ! Arvestada, et riigitee alusele maale sademevett üldjuhul ei juhita.

Arusaamatu on, kas arendusala kraavid ühendatakse teekraaviga? Sel juhul on sademeveearvutus puudu.

Kas vee ja kanali projekt on Transpordiametiga kooskõlastatud? (Projekt 363 OÜ „Papsaare külas Audru vallas asuva Valgevälja kinnistu detailplaneeringu ala VKV„ töö nr 231122)

Teeprojekti mõistes on tegemist taustainfoga ehk tingmärkidele lisada „Projekt 363 OÜ tööga nr 231122 projekteeritud …. „

Lugupidamisega

Anna Palusalu
peaspetsialist
planeerimise osakond
kooskõlastuse üksus
+372 5850 7716
Transpordiamet

From: Väino Hallikmägi
Sent: Friday, March 15, 2024 2:38 PM
To: maantee
Subject: Projekti kooskõlastuse taotlus. Pärnu ,Papsaare

Tere
Esitame ristmiku ehitamise projekti kooskõlastamiseks ja ristumiskoha ehitamise sõlmimiseks huvitatud isikuga .
Arendaja kontaks projekti tiitellehel

Lugupidamisega
Väino Hallikmägi
