Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond

EELPROJEKT

Vastutav spetsialist EN Marek Uiboupin /allkirjastatud digitaalselt/

Projekteerija R Tanel Vaabel /allkirjastatud digitaalselt/

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

2/10 OÜ Keskkonnaprojekt

SISUKORD

1 ASUKOHAPLAAN ............................................................................................ 3

2 SELETUSKIRI ................................................................................................. 4

2.1 ÜLDOSA ........................................................................................................ 4 2.2 LÄHTEANDMED ................................................................................................. 4 2.3 NORMDOKUMENDID ............................................................................................. 4 2.4 TEHNILINE LAHENDUS ........................................................................................... 6 2.5 TÖÖD TELIA SIDEEHITISE KAITSEVÖÖNDIS ........................................................................ 6 2.6 EHITUSALA TAASTAMINE ........................................................................................ 7 2.7 TEEDE EHITUSE OSA ............................................................................................ 8

2.7.1 Teetööde üldised tehnoloogianõuanded ...................................................... 8 2.7.2 Liikluskorraldus ehituse ajal .................................................................... 8 2.7.3 Liikluskorraldusvahendid ........................................................................ 9 2.7.4 Kaeviku tagasitäide .............................................................................. 9 2.7.5 Katendi taastamine ja vertikaalplaneering ................................................... 9 2.7.6 Nõuded katendis kasutatavatele materjalidele .............................................. 9 2.7.7 Haljastus ......................................................................................... 10

3 ANDMETABELID

TABEL 3.1 TÖÖDE MAHUD TABEL 3.2 KLIENDITABEL

4 JOONISED

JOONIS EN-4-01-06 ASENDIPLAAN JOONIS EN-5-01-04 TORUSKEEM JOONIS EN-6-01-12 RISTLÕIGE JOONIS EN-7-01 KAABLISKEEM

5 LISAD

LISA 1 LÄHTEÜLESANNE LISA 2 TEHNILISED TINGIMUSED LISA 3 KOOSKÕLASTUSTE KOONDTABEL LISA 4 KOOSKÕLASTUSED

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

3/10 OÜ Keskkonnaprojekt

1 ASUKOHAPLAAN

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

4/10 OÜ Keskkonnaprojekt

2 SELETUSKIRI

2.1 ÜLDOSA

Käesolevas projektis on käsitletud Kersalu küla pasiivse elektroonilise side juurdepääsuvõrgu rajamist (Kersalu küla, Lääne-Harju vald, Harju maakond). Eelprojekti staadiumis on lahendatud magistraalsed sidetrassid koos liitumispunktide asukohtadega. Projektis on näidatud ka perspektiivsed kliendiliinid õhu- või maaliinina. Kliendiliinide väljaehitamine lahendatakse eraldi ning neid täpsustatakse hiljem vastavalt kliendi liitumissoovile.

Puutumus riigiteedega:

11199 Põlluküla – Madise tee km 0,50-1,29

Multitorude kõik läbiminekud teemaal asuvatest mahasõitudest kinniselt ja 1,2 m teekattest, kõik ristumised kinniselt ja min 1,5m teekattest. Piki teemaad kulgevad multitorud paigaldada sügavusele 1,0m kaitsehülsis 750 N, kui nad on kraavi servast kaugemal kui 1,0m. Kui piki teemaad kulgevad multitorud on kraavi või teemulde alumisele servale lähemal, kui 1,0m tuleb kaablid paigaldada 1,2m sügavusele ja 750 N kaitsehülsi. Ristumised sõiduteede, mahasõitudega kaitsehülss 1250 N.

2.2 LÄHTEANDMED

1. Enefit Connect OÜ lähteülesanne nr VT2087.

2. Geodeetiline alusplaan: Geodeesia 24 OÜ töö nr. 8958-24-4.

2.3 NORMDOKUMENDID

Projekti koostamisel on lähtutud järgmistest normdokumentidest:

1. Ehitusseadustik (EhS)

2. Asjaõigusseadus (AÕS)

3. Elektroonilise side seadus (ESS)

4. Seadme ohutuse seadus (SeOS)

5. Majandus- ja taristuministri määrus 17.07.2015 nr 97 „Nõuded ehitusprojektile“

6. Majandus- ja taristuministri määrus 25.06.2015 nr 73 “Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded”

7. Majandus- ja taristuministri määrus 26.06.2015 nr 74 “Elektripaigaldise käidule ja elektritööle esitatavad nõuded”

8. EVS-EN 61140:2016/AC2017 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele.

9. EVS-HD 60364-4-41:2017 “Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest”.

10. EVS-HD 60364-4-42:2011+A1+A11:2021 “Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest”.

11. EVS-HD 60364-4-43:2023 “Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse”.

12. EVS-EN 50110-1:2023 “Elektripaigaldiste käit“.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

5/10 OÜ Keskkonnaprojekt

13. EVS-HD 60364-4-443:2016 “Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest”.

14. EVS-HD 60364-5-51:2009+A11:2013 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised“.

15. EVS-HD 60364-5-52:2011 „Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud“.

16. Eesti Standard EVS-HD 60364-5-54:2011+A11+A1:2022”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”

17. Elektrilevi OÜ (0,4...20) kV võrgustandard.

18. EVS-EN 61439 „Madalpingelised aparaadikoosted“ ( Osa 1,2,3).

Juhul, kui elektripaigaldise teatud eriosade kohta tekkivad küsimused, lähtuda normdokumentide järgmisest pädevusejärjestusest:

1. Eesti Vabariigi seadused,

2. Eesti Vabariigi määrused,

3. Eesti Vabariigi standard,

4. Euroopa standardid (EN-HD, EN, jt.)

5. IEC- või rahvuslikest standarditest (SFS, DIN jt.).

Kui tekib vastuolu erinevates normdokumentides esitatud nõuete vahel, mõne üksikjuhtumi lahendamisel, siis tuleb juhinduda nõudest, mis esitab antud probleemi lahendamiseks kõrgendatud tingimused.

Küsimused, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse ehitushanke käigus kooskõlastatult projekti autori ja töö tellijaga.

Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega, sh ehitusaegsete ajutiste tehnovõrkude rajamine või ümberehitus. Lahendused ajutistele ümberehitustele kuuluvad ehituse töövõttu.

Enne kaevetöid tuleb digitaalselt maha märkida trassid. Risti- ja rööpkulgemistel teiste kommunikatsioonidega lähtuda kehtivatest normatiividest. Kaevetöödel säilitada olemasolevad piirimärgid ja geodeetilise alusvõrgu punktid. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Ristumistel allmaarajatistega tuleb kutsuda kohale trassi esindaja ning paigaldussügavus täpsustada kohapeal ehituse käigus, tehes kindlaks täpse asukoha ja suuna ning vastavalt vajadusele paigaldada kaabel lubatud kõrgusgabariidile. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

Ehitustööde teostamise aeg ja järjekord lepitakse kokku tellija ja tööde teostaja vahelises lepingus. Tööde teostajal tuleb arvestada ilmastikust tingitud tööseisakute ja neist tulenevate kulutustega. Tööde planeerimisel tuleb töövõtjal arvestada jooksvaks aruandluseks ning töökoosolekute pidamiseks vajaliku ajaga ja sellega kaasnevate kuludega. Aruandluse vorm ning koosolekute pidamise aeg ja koht tuleb täpsustada koostöös tellijaga.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

6/10 OÜ Keskkonnaprojekt

2.4 TEHNILINE LAHENDUS

Olemasolevast kapist C1810 mastis nr. 17 (Madise tee L1 ja Põllküla-Madise tee ristumise juures) rajada multitoru projekteeritud sidekaevuni (C1810-M1).

Rajada multitoru projekteeritud sidekaevuni (C1810-M2).

Rajada multitoru projekteeritud side vahejaotuskapini C1810-DP1 (kapp mastil).

Rajada multitoru projekteeritud side vahejaotuskapini C1810-DP2 (kapp mastil).

Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused. Sõiduteede, mahusõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1.0m allapoole ümbritsevast teepinnast. Haljasala alla paigaldatav multitoru peab jääma vähemalt 0.5m sügavusele.

Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil suundpuurimist, siis peab kasutama kaablikaitsetoru 1250N. Ristumisel riigiteedega kinnisel meetodil, paigaldada kaitsetorud min 1,5 m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2 m sügavusele ja kaitsta 750N kaablikaitsetoruga.

Kinniselt paigaldatavate lõikude puhul määrata olemasolevate trasside sügavused kohapeal kutsudes kohale võrguvaldajate esindajad. Ehitajal vajadusel koostada või tellida tööprojekt, kus lahendatakse detailselt kinniselt paigaldatavate lõikude lahendused olemasolevate tehnovõrkudega ristumisjooniste näol.

Paigaldatavate kaablite minimaalsed püstkaugused ja rööpvahekaugused ristumistel teiste kommunikatsioonidega nähakse ette vastavalt standarditele ja normidele - Enefit Connect OÜ (Elektrilevi OÜ) standardile P342 ja Linnatänavate standardile EVS 843:2016.

Ristumistel teiste maa-aluste kommunikatsioonidega (side- ja elektrikaablid, vee-, kanalisatsiooni-, gaasi- ja soojatorustikud) tuleb kohale kutsuda võrguvaldajate esindajad.

Projekteeritud kaabli paiknemise ristuva tehnovõrgu all või kohal määrab olemasoleva tehnovõrgu sügavus. Ristumine olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealpool pole võimalik kinni pidada nõutavast kujast või ei nõuta teisiti. Vajadusel toestada olemasolevad side- ja elektrikaablid kaevetööde ajaks. Kui kaevamistööde käigus selgub, et maa-alused kommunikatsioonid paiknevad teisiti kui geoalusel märgitud, siis teavitada sellest vastavate kommunikatsioonide esindajaid. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi.

Kaevise laius peab võimaldama multitoru(-de) takistuseta paigaldust, täitepinnasega (ei tohi sisaldada kive ega tükke, mille läbimõõt on üle 20mm) täitmist, pinnase tihendamist, kaitse- ja hoiatuslindi paigaldamist, käsitsi kaevamisel ka töötaja ohutut liikumist kaevise põhjal. Kaablikaeviku pealtlaius määratakse vastavalt pinnase varisemisnurgale. Piiratud ruumi korral pehmes pinnases tuleb kaevise seinad kindlustada.

Õhuliinide ehitamisel tagada käesoleva projektiga määratlemata või piisavalt detailiseerimata lahenduste vastavus ülaltoodud juhendmaterjalidega määratletud normidele, tagada liinitrassile ja kaitsevööndile esitatud nõuetest kinnipidamine, tagada ja kontrollida looduses vajalikud vahekaugused looduslikest takistustest, teedest, teistest liinidest ja ka teistest kommunikatsioonidest nende rööpkulgemisel või ristumisel.

2.5 TÖÖD TELIA SIDEEHITISE KAITSEVÖÖNDIS

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest.

Enne tööde algust kohale kutsuda Boftel Eesti järelevalvetöötaja sideliinirajatiste asukoha mahamärkimiseks looduses. Sideliinirajatiste täpne asukoht ja sügavust teha kindlaks käsitsi lahtikaevamise teel ehitustööde Töövõtja poolt. Sideliinirajatiste kaitsetsoonis teostada kaevetöid

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

7/10 OÜ Keskkonnaprojekt

käsitsi. Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende säilivus ehitustööde käigus, tagada normatiivsed sügavused. Tagada trasside paiknemisel vastavus EVS 843:2016 nõuetega. Lahtikaevatud sideliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu (näit. paigaldatakse kaablid ajutiselt laudkasti, kasutatakse karprauast toestust, koormarihmasid vms).

Kõik sideliinirajatiste kaitseks, kontrolliks ja vajadusel uute torude paigaldamiseks vajalikud tööd teostab ja vajalikud materjalid hangib Töövõtja omal kulul. Ehitus- ja kaevetööde käigus siderajatiste lõhkumisega seotud kulud (taastamine, kahjunõuded) kannab ehitustööde Töövõtja. Lahtise kaevega ristumistel tuleb arvestada poolitatavate torude ja märkepallide paigaldusega olemasolevate sidekaablite kaitseks. Antud nõue otsustakse ehitustööde käigus trassiomaniku esindajaga kohapeal, kuid ehitajal tuleb arvestada antud materjalide ja ehitustööde mahuga.

Paralleelkulgemise alas jälgida ja hoida nõutud kujasid, kui kaabel tuleb kaevetöödes nähtavale, siis tagasitäide teostada nõuetekohaselt.

Peale ehitustööde lõppu sidekanalisatsiooni kaitsevööndis, teostada kanalisatsiooni läbitavuse kontroll ja koostada vastav akt. Enne lahtikaevatud sideliinirajatiste katmist tuleb teostada liinirajatiste ülevaatus ja koostada kaetud tööde aktid.

Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda ehitusseadustiku paragrahv 70 ja 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr 73. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja funktsionaalsuse.

Teostatavate tööde käigus tagada kujad, sideehitiste terviklikkus ja kaitsemeetmete rakendamine. Sideehitiste kaitsemeetmete muudatused kooskõlastada enne tööde algust Telia sideehitiste järelevalve töötajaga. Kõik Telia sideehitiste kaitsmise/säilitamisega seotud kulud kannab tööde teostamisest huvitatud isik.

Projektis esitatud lahendused ja kujad sobivad omavahel selliselt, et nende väljaehitamine ja toimimine ei sega üksteist ja võimaldab teha sideehitiste hooldust ja remonti.

2.6 EHITUSALA TAASTAMINE

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (munakivikatend, kõnniteeplaadid, äärekivid jne.) vastavalt: Majandus ja kommunikatsiooni-ministri määrus 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed ning demonteeritud liini mastiaugud täita juurdetoodud täitepinnasega; samuti tihendada hoolikalt kaevise tagasitäide, vajadusel teha hilisemad täite- ja taastamistööd äravajunud pinnasega kaablitrassil. Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht.

Kaevealade katted taastada vähemalt töödele eelnevas seisus.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Kasvumullana tuleb kasutada mineraalmulda. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga. Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseeme. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

8/10 OÜ Keskkonnaprojekt

Enne töödega alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada.

2.7 TEEDE EHITUSE OSA

2.7.1 Teetööde üldised tehnoloogianõuanded

Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses Teetööde tehnilistes kirjeldustes toodule.

Tööd toimuvad vastavuses järgmistele nõuetele:

a. Linnatänavad. EVS 843-2016; b. Transpordiameti koduleheküljel juhendid, normid ja nõuded

https://www.mnt.ee/et/ametist/juhendid/projekteerimine

Ehitus ja remont ; c. „Tee ehitamise kvaliteedi nõuded“, Majandus- ja taristuminister 03.08.2015 määrus nr 101; d. „Tee projekteerimise normid“, Majandus- ja taristuminister 05.08.2015 määrus nr 106; e. „Asfaldist katendikihtide ehitamise juhis“, Transpordiameti maanteehoiuteenistuse direktori

korraldus 16.04.2021 nr 1.1-3/21/162; f. „Killustikust katendikihtide ehitamise juhis“, kinnitatud Maanteeameti peadirektori 22.11.16

käskkirjaga nr 0215; g. „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“, kinnitatud Maanteeameti

peadirektori 05.01.2016. a käskkirjaga nr 0001; h. „Betoonist äärekivid. Nõuded ja katsemeetodid“, EVS-EN 1340:2003 AC:2006; i. „Betoonist sillutiskivid. Nõuded ja katsemeetodid“, EVS-EN 1338:2003 AC:2006.

Vastuolude korral erinevates dokumentides tuleb lähtuda Eesti Vabariigi Standarditest (EVS).

Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist.

Ehitaja peab tagama ehitustöödel kvaliteedi vastavalt “ Teehoiutöö ehitusjärelevalve kord ” Teede- ja sideministeeriumi kehtivatele määrustele.

Täidete ja liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel peab kasutama tihendamisel ka vett. Liivaluste rajamisel tuleb võtte proove vastavalt TSMm nr. 66. Teised kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele. Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle. Katte tihedus peab olema piisav. Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate kommunikatsioonide vigastamist. Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival aastaajal.

Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu pinnas välja kaevata ja asendada sobiliku pinnasega. Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Transpordiameti poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.

2.7.2 Liikluskorraldus ehituse ajal

Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Nõuded ajutisele liikluskorraldusele” nõudeid. Vastu võetud 13.07.2018 nr 43, RT I, 19.07.2018, 12 , jõustunud 01.01.2019.a.

Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

9/10 OÜ Keskkonnaprojekt

Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

2.7.3 Liikluskorraldusvahendid

Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taaspaigaldatakse pärast ehitustööde lõppu (EVS 613:2001 “Liiklusmärgid ja nende kasutamine” muudatus /A1:2008).

2.7.4 Kaeviku tagasitäide

Kaablikaitsetorude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse kivises pinnases liivalus paksusega 10 cm ja tihendatakse.

Liivalus peab olema stabiilne ja püsiv. Torualuse tihendamisel tuleb saavutada elastsusmoodul vähemalt 120 MPa.

Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,98.

2.7.5 Katendi taastamine ja vertikaalplaneering

Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.

2.7.6 Nõuded katendis kasutatavatele materjalidele

Katendi ehitus teostada kooskõlas kehtivate „Asfaldist katendikihtide ehitamise juhis” tooduga.

Kasutatavad materjalid peavad olema nõuetekohaselt sertifitseeritud. Materjalide vastavust nõuetele peab tõendama materjalide tootja või tema volitatud esindaja vastavusdeklaratsiooniga.

Materjale võib ehitusel kasutada alles pärast tellijapoolset heakskiitu.

Killustikalusel INSPECTOR või LOADMAN seadmega mõõdetud elastsusmoodulid ei tohi olla seejuures väiksemad kui 140Mpa kõnniteel ja 170MPa sõiduteel.

Asfaltkatte erinevate kihtide vaheline pind krunditakse eelnevalt puhastades bituumeni või bituumenemulsiooniga. Vuukide liitekohad töödeldakse bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga. Asfaltkatte kihid paigaldada sooja vuugiga või ühtse paanina kogu laiuses. Kui mingil põhjusel see ei ole võimalik, siis pealmise kihi külmad piki- ja põikvuugid krunditakse vuugiliimiga enne järgneva paani paigaldust. Liimi kulunormiks võtta 20g/jm paigaldatud kihi paksuse 1cm kohta. Erinevate kihtide vuugid ei tohi langeda kokku.

Asfaltsegud

Asfaltsegude jämetäitematerjalide nõuded on määratud dokumendis: „Asfaldist katendikihtide ehitamise juhis“, tabel 1: Asfalt- ja mustsegude jämetäitematerjalidele esitatavad miinimumnõuded, kinnitatud Maanteeameti peadirektori 23.12.2015. a käskkirjaga nr 0314.

Killustikalused

Killustikalustes kasutatavate materjalide omadused ja paigaldus peavad vastama alljärgnevale juhisele ja selles viidatud standarditele, arvestades projektis toodud nõudeid:

Killustikust katendikihtide ehitamise juhis 2012-2. Kinnitatud Maanteeameti peadirektori 30.04.2012 käskkirjaga nr. 0167.

Dreenkiht

Dreenkihis kasutatakse kruusliiva (2mm terade mass on GOST25100-95 kohaselt üle 25%), mis sisaldab sõela 0,063mm läbivaid osiseid kuni 10%. Filtratsioonitegur ei tohi olla alla 1m/ööp (Proctor-teim).

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

10/10 OÜ Keskkonnaprojekt

Teetöödel kasutatavate pinnaste filtratsioonimoodulid tuleb määrata maksimaalse standardtiheduse (EVS-EN 13286-2 järgselt) ning optimaalse niiskuse juures GOST 25584-90 lisa 5 kohaselt kuni vastavasisulise rahvusliku standardi EVS 901-20 jõustumiseni. EVS-EN 13286-2 järgsed katseandmed tuleb esitada filtratsioonimooduliga ühes ja samas laboriprotokollis.

2.7.7 Haljastus

Olemasolev ja säilitatav kõrghaljastus

Ehitustööde teostamisel puudele lähemal, kui 2 m, tuleb kaevetöid teostada käsitsi, et puu juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale, kui 3 m, mis võib kahjustada puu juurestikku (eriti kaskede omi).

Muru rajamine ja taastamine

Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6,5…7,0. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.

Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseemne spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%.

/allkirjastatud digitaalselt/

__________________________________

/allkirjastatud digitaalselt/

___________________________

Vastutav spetsialist: Marek Uiboupin Projekteerija: Tanel Vaabel

M17

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-01

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M11

M1

M1 M1

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-02

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M7

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-03

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M1

M7

M11

M7

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-04

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

15m

13m

14m

25m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

20m15m10m5m

11199 Põllküla-Madise tee km 0,74

Kinnisel meetodil kaitsetorus

PT 1250N, L=19m

14,41

14,99 15,06

14,8814,88

14,68

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-05

Ristmeväli RV-1

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

C 18

10 -M

2

16m

14m

15m

25m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

20m15m10m5m

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-06

Ristmeväli RV-2

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

11199 Põllküla-Madise tee km 0,88 Kinnisel meetodil kaitsetorus PT 1250N, L=16m

15,93 15,82

16,2316,26

16,1716,20

L P

M 1 1

M 1

M 1

M 2

M 1

1:500

7.60

1

2

3

4

5

6

7

0

8

9

10

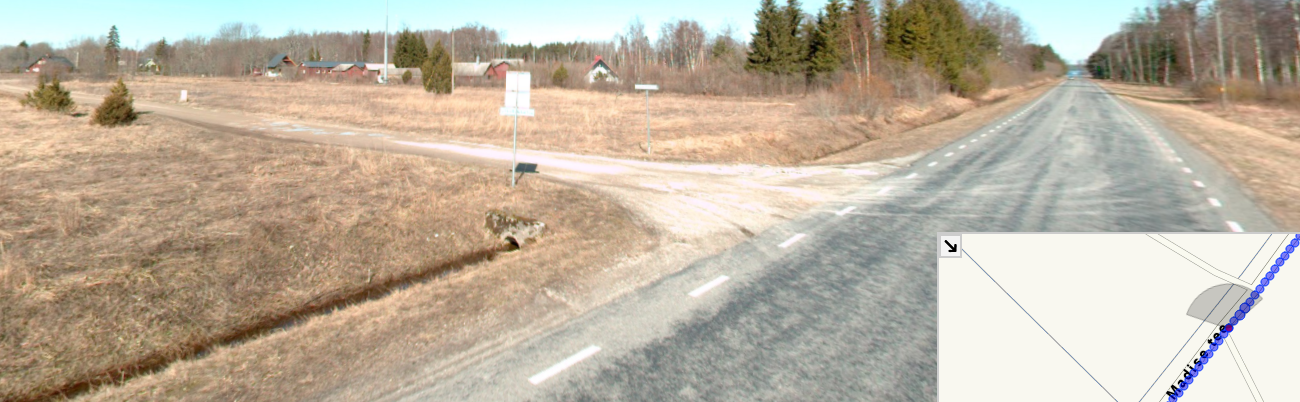

Ristumine 11199 Põllküla-Madise teega km-l 1,08

arv 7,30 m, min 7 m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-07

Ristmeväli RV-3

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

M11

M1 M1

M2

1:500

7.80

1

2

3

4

5

6

7

0

8

9

10

Ristumine 11199 Põllküla-Madise teega km-l 1,10

arv 7,50 m,

min 7 m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-08

Ristmeväli RV-4

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

Tallinn 2024

OÜ KESKKONNAPROJEKT

A: Ringtee 12, 51013 Tartu

T: +372 730 5060

E: [email protected]

reg kood 10769210

MTR reg nr EL10769210

Tellija

ENEFIT AS Töö nr VT2087

A: Lelle tn 22, 11318, Tallinn Ehitise aadress Kersalu küla, Lääne-Harju vald,

Harju maakond

T: +372 777 4040

E: [email protected]

reg kood 16130213

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond

EELPROJEKT

Vastutav spetsialist EN Marek Uiboupin /allkirjastatud digitaalselt/

Projekteerija R Tanel Vaabel /allkirjastatud digitaalselt/

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

2/10 OÜ Keskkonnaprojekt

SISUKORD

1 ASUKOHAPLAAN ............................................................................................ 3

2 SELETUSKIRI ................................................................................................. 4

2.1 ÜLDOSA ........................................................................................................ 4 2.2 LÄHTEANDMED ................................................................................................. 4 2.3 NORMDOKUMENDID ............................................................................................. 4 2.4 TEHNILINE LAHENDUS ........................................................................................... 6 2.5 TÖÖD TELIA SIDEEHITISE KAITSEVÖÖNDIS ........................................................................ 6 2.6 EHITUSALA TAASTAMINE ........................................................................................ 7 2.7 TEEDE EHITUSE OSA ............................................................................................ 8

2.7.1 Teetööde üldised tehnoloogianõuanded ...................................................... 8 2.7.2 Liikluskorraldus ehituse ajal .................................................................... 8 2.7.3 Liikluskorraldusvahendid ........................................................................ 9 2.7.4 Kaeviku tagasitäide .............................................................................. 9 2.7.5 Katendi taastamine ja vertikaalplaneering ................................................... 9 2.7.6 Nõuded katendis kasutatavatele materjalidele .............................................. 9 2.7.7 Haljastus ......................................................................................... 10

3 ANDMETABELID

TABEL 3.1 TÖÖDE MAHUD TABEL 3.2 KLIENDITABEL

4 JOONISED

JOONIS EN-4-01-06 ASENDIPLAAN JOONIS EN-5-01-04 TORUSKEEM JOONIS EN-6-01-12 RISTLÕIGE JOONIS EN-7-01 KAABLISKEEM

5 LISAD

LISA 1 LÄHTEÜLESANNE LISA 2 TEHNILISED TINGIMUSED LISA 3 KOOSKÕLASTUSTE KOONDTABEL LISA 4 KOOSKÕLASTUSED

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

3/10 OÜ Keskkonnaprojekt

1 ASUKOHAPLAAN

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

4/10 OÜ Keskkonnaprojekt

2 SELETUSKIRI

2.1 ÜLDOSA

Käesolevas projektis on käsitletud Kersalu küla pasiivse elektroonilise side juurdepääsuvõrgu rajamist (Kersalu küla, Lääne-Harju vald, Harju maakond). Eelprojekti staadiumis on lahendatud magistraalsed sidetrassid koos liitumispunktide asukohtadega. Projektis on näidatud ka perspektiivsed kliendiliinid õhu- või maaliinina. Kliendiliinide väljaehitamine lahendatakse eraldi ning neid täpsustatakse hiljem vastavalt kliendi liitumissoovile.

Puutumus riigiteedega:

11199 Põlluküla – Madise tee km 0,50-1,29

Multitorude kõik läbiminekud teemaal asuvatest mahasõitudest kinniselt ja 1,2 m teekattest, kõik ristumised kinniselt ja min 1,5m teekattest. Piki teemaad kulgevad multitorud paigaldada sügavusele 1,0m kaitsehülsis 750 N, kui nad on kraavi servast kaugemal kui 1,0m. Kui piki teemaad kulgevad multitorud on kraavi või teemulde alumisele servale lähemal, kui 1,0m tuleb kaablid paigaldada 1,2m sügavusele ja 750 N kaitsehülsi. Ristumised sõiduteede, mahasõitudega kaitsehülss 1250 N.

2.2 LÄHTEANDMED

1. Enefit Connect OÜ lähteülesanne nr VT2087.

2. Geodeetiline alusplaan: Geodeesia 24 OÜ töö nr. 8958-24-4.

2.3 NORMDOKUMENDID

Projekti koostamisel on lähtutud järgmistest normdokumentidest:

1. Ehitusseadustik (EhS)

2. Asjaõigusseadus (AÕS)

3. Elektroonilise side seadus (ESS)

4. Seadme ohutuse seadus (SeOS)

5. Majandus- ja taristuministri määrus 17.07.2015 nr 97 „Nõuded ehitusprojektile“

6. Majandus- ja taristuministri määrus 25.06.2015 nr 73 “Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded”

7. Majandus- ja taristuministri määrus 26.06.2015 nr 74 “Elektripaigaldise käidule ja elektritööle esitatavad nõuded”

8. EVS-EN 61140:2016/AC2017 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele.

9. EVS-HD 60364-4-41:2017 “Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest”.

10. EVS-HD 60364-4-42:2011+A1+A11:2021 “Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest”.

11. EVS-HD 60364-4-43:2023 “Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse”.

12. EVS-EN 50110-1:2023 “Elektripaigaldiste käit“.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

5/10 OÜ Keskkonnaprojekt

13. EVS-HD 60364-4-443:2016 “Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest”.

14. EVS-HD 60364-5-51:2009+A11:2013 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised“.

15. EVS-HD 60364-5-52:2011 „Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud“.

16. Eesti Standard EVS-HD 60364-5-54:2011+A11+A1:2022”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”

17. Elektrilevi OÜ (0,4...20) kV võrgustandard.

18. EVS-EN 61439 „Madalpingelised aparaadikoosted“ ( Osa 1,2,3).

Juhul, kui elektripaigaldise teatud eriosade kohta tekkivad küsimused, lähtuda normdokumentide järgmisest pädevusejärjestusest:

1. Eesti Vabariigi seadused,

2. Eesti Vabariigi määrused,

3. Eesti Vabariigi standard,

4. Euroopa standardid (EN-HD, EN, jt.)

5. IEC- või rahvuslikest standarditest (SFS, DIN jt.).

Kui tekib vastuolu erinevates normdokumentides esitatud nõuete vahel, mõne üksikjuhtumi lahendamisel, siis tuleb juhinduda nõudest, mis esitab antud probleemi lahendamiseks kõrgendatud tingimused.

Küsimused, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse ehitushanke käigus kooskõlastatult projekti autori ja töö tellijaga.

Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega, sh ehitusaegsete ajutiste tehnovõrkude rajamine või ümberehitus. Lahendused ajutistele ümberehitustele kuuluvad ehituse töövõttu.

Enne kaevetöid tuleb digitaalselt maha märkida trassid. Risti- ja rööpkulgemistel teiste kommunikatsioonidega lähtuda kehtivatest normatiividest. Kaevetöödel säilitada olemasolevad piirimärgid ja geodeetilise alusvõrgu punktid. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Ristumistel allmaarajatistega tuleb kutsuda kohale trassi esindaja ning paigaldussügavus täpsustada kohapeal ehituse käigus, tehes kindlaks täpse asukoha ja suuna ning vastavalt vajadusele paigaldada kaabel lubatud kõrgusgabariidile. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

Ehitustööde teostamise aeg ja järjekord lepitakse kokku tellija ja tööde teostaja vahelises lepingus. Tööde teostajal tuleb arvestada ilmastikust tingitud tööseisakute ja neist tulenevate kulutustega. Tööde planeerimisel tuleb töövõtjal arvestada jooksvaks aruandluseks ning töökoosolekute pidamiseks vajaliku ajaga ja sellega kaasnevate kuludega. Aruandluse vorm ning koosolekute pidamise aeg ja koht tuleb täpsustada koostöös tellijaga.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

6/10 OÜ Keskkonnaprojekt

2.4 TEHNILINE LAHENDUS

Olemasolevast kapist C1810 mastis nr. 17 (Madise tee L1 ja Põllküla-Madise tee ristumise juures) rajada multitoru projekteeritud sidekaevuni (C1810-M1).

Rajada multitoru projekteeritud sidekaevuni (C1810-M2).

Rajada multitoru projekteeritud side vahejaotuskapini C1810-DP1 (kapp mastil).

Rajada multitoru projekteeritud side vahejaotuskapini C1810-DP2 (kapp mastil).

Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused. Sõiduteede, mahusõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1.0m allapoole ümbritsevast teepinnast. Haljasala alla paigaldatav multitoru peab jääma vähemalt 0.5m sügavusele.

Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil suundpuurimist, siis peab kasutama kaablikaitsetoru 1250N. Ristumisel riigiteedega kinnisel meetodil, paigaldada kaitsetorud min 1,5 m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2 m sügavusele ja kaitsta 750N kaablikaitsetoruga.

Kinniselt paigaldatavate lõikude puhul määrata olemasolevate trasside sügavused kohapeal kutsudes kohale võrguvaldajate esindajad. Ehitajal vajadusel koostada või tellida tööprojekt, kus lahendatakse detailselt kinniselt paigaldatavate lõikude lahendused olemasolevate tehnovõrkudega ristumisjooniste näol.

Paigaldatavate kaablite minimaalsed püstkaugused ja rööpvahekaugused ristumistel teiste kommunikatsioonidega nähakse ette vastavalt standarditele ja normidele - Enefit Connect OÜ (Elektrilevi OÜ) standardile P342 ja Linnatänavate standardile EVS 843:2016.

Ristumistel teiste maa-aluste kommunikatsioonidega (side- ja elektrikaablid, vee-, kanalisatsiooni-, gaasi- ja soojatorustikud) tuleb kohale kutsuda võrguvaldajate esindajad.

Projekteeritud kaabli paiknemise ristuva tehnovõrgu all või kohal määrab olemasoleva tehnovõrgu sügavus. Ristumine olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealpool pole võimalik kinni pidada nõutavast kujast või ei nõuta teisiti. Vajadusel toestada olemasolevad side- ja elektrikaablid kaevetööde ajaks. Kui kaevamistööde käigus selgub, et maa-alused kommunikatsioonid paiknevad teisiti kui geoalusel märgitud, siis teavitada sellest vastavate kommunikatsioonide esindajaid. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi.

Kaevise laius peab võimaldama multitoru(-de) takistuseta paigaldust, täitepinnasega (ei tohi sisaldada kive ega tükke, mille läbimõõt on üle 20mm) täitmist, pinnase tihendamist, kaitse- ja hoiatuslindi paigaldamist, käsitsi kaevamisel ka töötaja ohutut liikumist kaevise põhjal. Kaablikaeviku pealtlaius määratakse vastavalt pinnase varisemisnurgale. Piiratud ruumi korral pehmes pinnases tuleb kaevise seinad kindlustada.

Õhuliinide ehitamisel tagada käesoleva projektiga määratlemata või piisavalt detailiseerimata lahenduste vastavus ülaltoodud juhendmaterjalidega määratletud normidele, tagada liinitrassile ja kaitsevööndile esitatud nõuetest kinnipidamine, tagada ja kontrollida looduses vajalikud vahekaugused looduslikest takistustest, teedest, teistest liinidest ja ka teistest kommunikatsioonidest nende rööpkulgemisel või ristumisel.

2.5 TÖÖD TELIA SIDEEHITISE KAITSEVÖÖNDIS

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest.

Enne tööde algust kohale kutsuda Boftel Eesti järelevalvetöötaja sideliinirajatiste asukoha mahamärkimiseks looduses. Sideliinirajatiste täpne asukoht ja sügavust teha kindlaks käsitsi lahtikaevamise teel ehitustööde Töövõtja poolt. Sideliinirajatiste kaitsetsoonis teostada kaevetöid

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

7/10 OÜ Keskkonnaprojekt

käsitsi. Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende säilivus ehitustööde käigus, tagada normatiivsed sügavused. Tagada trasside paiknemisel vastavus EVS 843:2016 nõuetega. Lahtikaevatud sideliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu (näit. paigaldatakse kaablid ajutiselt laudkasti, kasutatakse karprauast toestust, koormarihmasid vms).

Kõik sideliinirajatiste kaitseks, kontrolliks ja vajadusel uute torude paigaldamiseks vajalikud tööd teostab ja vajalikud materjalid hangib Töövõtja omal kulul. Ehitus- ja kaevetööde käigus siderajatiste lõhkumisega seotud kulud (taastamine, kahjunõuded) kannab ehitustööde Töövõtja. Lahtise kaevega ristumistel tuleb arvestada poolitatavate torude ja märkepallide paigaldusega olemasolevate sidekaablite kaitseks. Antud nõue otsustakse ehitustööde käigus trassiomaniku esindajaga kohapeal, kuid ehitajal tuleb arvestada antud materjalide ja ehitustööde mahuga.

Paralleelkulgemise alas jälgida ja hoida nõutud kujasid, kui kaabel tuleb kaevetöödes nähtavale, siis tagasitäide teostada nõuetekohaselt.

Peale ehitustööde lõppu sidekanalisatsiooni kaitsevööndis, teostada kanalisatsiooni läbitavuse kontroll ja koostada vastav akt. Enne lahtikaevatud sideliinirajatiste katmist tuleb teostada liinirajatiste ülevaatus ja koostada kaetud tööde aktid.

Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda ehitusseadustiku paragrahv 70 ja 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr 73. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja funktsionaalsuse.

Teostatavate tööde käigus tagada kujad, sideehitiste terviklikkus ja kaitsemeetmete rakendamine. Sideehitiste kaitsemeetmete muudatused kooskõlastada enne tööde algust Telia sideehitiste järelevalve töötajaga. Kõik Telia sideehitiste kaitsmise/säilitamisega seotud kulud kannab tööde teostamisest huvitatud isik.

Projektis esitatud lahendused ja kujad sobivad omavahel selliselt, et nende väljaehitamine ja toimimine ei sega üksteist ja võimaldab teha sideehitiste hooldust ja remonti.

2.6 EHITUSALA TAASTAMINE

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (munakivikatend, kõnniteeplaadid, äärekivid jne.) vastavalt: Majandus ja kommunikatsiooni-ministri määrus 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed ning demonteeritud liini mastiaugud täita juurdetoodud täitepinnasega; samuti tihendada hoolikalt kaevise tagasitäide, vajadusel teha hilisemad täite- ja taastamistööd äravajunud pinnasega kaablitrassil. Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht.

Kaevealade katted taastada vähemalt töödele eelnevas seisus.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.

Kasvumullana tuleb kasutada mineraalmulda. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga. Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseeme. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

8/10 OÜ Keskkonnaprojekt

Enne töödega alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada.

2.7 TEEDE EHITUSE OSA

2.7.1 Teetööde üldised tehnoloogianõuanded

Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses Teetööde tehnilistes kirjeldustes toodule.

Tööd toimuvad vastavuses järgmistele nõuetele:

a. Linnatänavad. EVS 843-2016; b. Transpordiameti koduleheküljel juhendid, normid ja nõuded

https://www.mnt.ee/et/ametist/juhendid/projekteerimine

Ehitus ja remont ; c. „Tee ehitamise kvaliteedi nõuded“, Majandus- ja taristuminister 03.08.2015 määrus nr 101; d. „Tee projekteerimise normid“, Majandus- ja taristuminister 05.08.2015 määrus nr 106; e. „Asfaldist katendikihtide ehitamise juhis“, Transpordiameti maanteehoiuteenistuse direktori

korraldus 16.04.2021 nr 1.1-3/21/162; f. „Killustikust katendikihtide ehitamise juhis“, kinnitatud Maanteeameti peadirektori 22.11.16

käskkirjaga nr 0215; g. „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“, kinnitatud Maanteeameti

peadirektori 05.01.2016. a käskkirjaga nr 0001; h. „Betoonist äärekivid. Nõuded ja katsemeetodid“, EVS-EN 1340:2003 AC:2006; i. „Betoonist sillutiskivid. Nõuded ja katsemeetodid“, EVS-EN 1338:2003 AC:2006.

Vastuolude korral erinevates dokumentides tuleb lähtuda Eesti Vabariigi Standarditest (EVS).

Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist.

Ehitaja peab tagama ehitustöödel kvaliteedi vastavalt “ Teehoiutöö ehitusjärelevalve kord ” Teede- ja sideministeeriumi kehtivatele määrustele.

Täidete ja liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel peab kasutama tihendamisel ka vett. Liivaluste rajamisel tuleb võtte proove vastavalt TSMm nr. 66. Teised kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele. Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle. Katte tihedus peab olema piisav. Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate kommunikatsioonide vigastamist. Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival aastaajal.

Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu pinnas välja kaevata ja asendada sobiliku pinnasega. Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Transpordiameti poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.

2.7.2 Liikluskorraldus ehituse ajal

Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Nõuded ajutisele liikluskorraldusele” nõudeid. Vastu võetud 13.07.2018 nr 43, RT I, 19.07.2018, 12 , jõustunud 01.01.2019.a.

Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

9/10 OÜ Keskkonnaprojekt

Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

2.7.3 Liikluskorraldusvahendid

Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taaspaigaldatakse pärast ehitustööde lõppu (EVS 613:2001 “Liiklusmärgid ja nende kasutamine” muudatus /A1:2008).

2.7.4 Kaeviku tagasitäide

Kaablikaitsetorude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse kivises pinnases liivalus paksusega 10 cm ja tihendatakse.

Liivalus peab olema stabiilne ja püsiv. Torualuse tihendamisel tuleb saavutada elastsusmoodul vähemalt 120 MPa.

Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,98.

2.7.5 Katendi taastamine ja vertikaalplaneering

Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.

2.7.6 Nõuded katendis kasutatavatele materjalidele

Katendi ehitus teostada kooskõlas kehtivate „Asfaldist katendikihtide ehitamise juhis” tooduga.

Kasutatavad materjalid peavad olema nõuetekohaselt sertifitseeritud. Materjalide vastavust nõuetele peab tõendama materjalide tootja või tema volitatud esindaja vastavusdeklaratsiooniga.

Materjale võib ehitusel kasutada alles pärast tellijapoolset heakskiitu.

Killustikalusel INSPECTOR või LOADMAN seadmega mõõdetud elastsusmoodulid ei tohi olla seejuures väiksemad kui 140Mpa kõnniteel ja 170MPa sõiduteel.

Asfaltkatte erinevate kihtide vaheline pind krunditakse eelnevalt puhastades bituumeni või bituumenemulsiooniga. Vuukide liitekohad töödeldakse bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga. Asfaltkatte kihid paigaldada sooja vuugiga või ühtse paanina kogu laiuses. Kui mingil põhjusel see ei ole võimalik, siis pealmise kihi külmad piki- ja põikvuugid krunditakse vuugiliimiga enne järgneva paani paigaldust. Liimi kulunormiks võtta 20g/jm paigaldatud kihi paksuse 1cm kohta. Erinevate kihtide vuugid ei tohi langeda kokku.

Asfaltsegud

Asfaltsegude jämetäitematerjalide nõuded on määratud dokumendis: „Asfaldist katendikihtide ehitamise juhis“, tabel 1: Asfalt- ja mustsegude jämetäitematerjalidele esitatavad miinimumnõuded, kinnitatud Maanteeameti peadirektori 23.12.2015. a käskkirjaga nr 0314.

Killustikalused

Killustikalustes kasutatavate materjalide omadused ja paigaldus peavad vastama alljärgnevale juhisele ja selles viidatud standarditele, arvestades projektis toodud nõudeid:

Killustikust katendikihtide ehitamise juhis 2012-2. Kinnitatud Maanteeameti peadirektori 30.04.2012 käskkirjaga nr. 0167.

Dreenkiht

Dreenkihis kasutatakse kruusliiva (2mm terade mass on GOST25100-95 kohaselt üle 25%), mis sisaldab sõela 0,063mm läbivaid osiseid kuni 10%. Filtratsioonitegur ei tohi olla alla 1m/ööp (Proctor-teim).

Pasiivse elektroonilise side juurdepääsuvõrgu rajamine Eelprojekt

Kersalu küla, Lääne-Harju vald, Harju maakond Töö nr VT2087

VT2087_EP_EN-3-01_Seletuskiri

10/10 OÜ Keskkonnaprojekt

Teetöödel kasutatavate pinnaste filtratsioonimoodulid tuleb määrata maksimaalse standardtiheduse (EVS-EN 13286-2 järgselt) ning optimaalse niiskuse juures GOST 25584-90 lisa 5 kohaselt kuni vastavasisulise rahvusliku standardi EVS 901-20 jõustumiseni. EVS-EN 13286-2 järgsed katseandmed tuleb esitada filtratsioonimooduliga ühes ja samas laboriprotokollis.

2.7.7 Haljastus

Olemasolev ja säilitatav kõrghaljastus

Ehitustööde teostamisel puudele lähemal, kui 2 m, tuleb kaevetöid teostada käsitsi, et puu juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale, kui 3 m, mis võib kahjustada puu juurestikku (eriti kaskede omi).

Muru rajamine ja taastamine

Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6,5…7,0. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.

Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseemne spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%.

/allkirjastatud digitaalselt/

__________________________________

/allkirjastatud digitaalselt/

___________________________

Vastutav spetsialist: Marek Uiboupin Projekteerija: Tanel Vaabel

M17

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-01

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M11

M1

M1 M1

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-02

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M7

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-03

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

M1

M7

M11

M7

1. 0

m

De min 0.1min 0.1

HALJASALA ALL mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus). Murukatte taastamine.

0.1

Huumusmuld, h=10cm (tihendatult)

Toru alus - liiv 10cm (kivises pinnases)

Kaitsetoru D110-450N

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Muru

olemasolev murukate

1. 0

m

De

min 0.1min 0.1

PINNASALA mehaaniline lahtine kaeve,

(üks kaabel kaevikus ja torus).

0.1

Toru alus - liiv 10cm (kivises pinnases)

Kaeviku tagasitäide - tihendatud kivivaba kohalik pinnas

0.4

0.3

Märkelint

Kaitsetoru D110-450N

Kinnine paigaldus riigiteedega ristumisel

Puurimistoru (1250N, 110mm)

Märkused 1.Ühisriputusse paigaldatav sideõhuliin paigaldada olemasoleva elektriõhuliini alla tagadaes tervevisangu ulatuses õhuliinide vahe min. 0,3m. 2. Tagada nõutav minimaalne vahekaugus paigaldatava sideõhuliini ja ristuva tee kõrgeima punkti vahel. Ühisriputusse paigaldatavate sideõhuliinide puhul tagada asulasiseste teedega ristumiseel min. 5,0m kõrgus teepinnast rippe madalaimas osas. 3. Riigimaanteede puhul min. 7,0m kõrgus teepinnast rippe madalaimas osas. 4. Kergliiklusteede kohal tagada min. 4,5m kõrgus rippe madalaimas osas ja haljasalade kohal min 4,0m. 5. Ehitajal on kohustus tagada sisendi ja postivahlise ripete nõutav gabariit vastavalt kehtivatele määrustele ja nõuetele.

Märkused: 1. Katted taastada vastavalt Majandus- ja kommunikatsiooniminstri 03.08.2015 määrusele nr.101 ''Tee ja teetööde kvaliteedinõuded''. 2. Ühikuta mõõdud meetrites. 3. Sõiduteede mahasõiduteede või parklate alla jäävad multitorud paigaldada täiendavalt 750N tugevusega kaitsetorusse ning vähemalt 1,0m

allapoole ümbritsevast teepinnast. Haljasala all peab multitoru jääma vähemalt 0,5m sügavusele. Kui multitoru paigaldamiseks kasutatakse kinnisel meetodil sundpuurmist siis peab kasutama kaitsetoru 1250N. Ristumistel Transpordiameti teedega kinnisel meetodil, paigaldada kaitsetorud min 1,5m allapoole ümbritsevast teepinnast ja kaitsta 1250N kaablikaitsetoruga ning toru otsad tähistatakse märkepallidega. Ülejäänud juhtudel riigiteede maa-alal paigaldada maakaablid min. 1,2m sügavusele ja kaitsta 750N kaablikaitsetoruga.

4. Liivapadi kivises pinnases või kui kaevikupõhi jäetakse tasandamata. 5. Tagasitäitmisel pinnas tihendada. 6. Puudest ligemal kui 2m või teiste kommunikatsioonide kaitsetsoonis (2m) kaevetööd teostada käsitsi. 7. Pärast tõid taastada pinnase ja teede endine olukord ning korrastada ehitusjäljed.

Märkus: Geodeetiline alusplaan koostatud Geodeesia 24 OÜ poolt. Töö nr 8958-24-4.. Kordinaadid L-EST 97. Kõrgus EH2000 süsteemis.

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

1:1000

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-04

Asendiplaan

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

TINGMÄRGID

Projekteeritud maasisene multitoru

Projekteeritud maasisene multitoru kinnisel meetodil -

puurimistoru PE D75, 1250N

Projekteeritud multitoruol.oleval elektrivõrgu õhuliinil

Projekteeritud perspektiivne kliendiliin - maasisene

Projekteeritud perspektiivne kliendliin - õhuliin

Projekteeritud mast

Projekteeritud tõmmits

Projekteeritud side jaotuskapp (kapp maapinnal)

Projekteeritud side vahejaotuskapp (kapp mastil)

Projekteeritud lõpp-punkt mastil (ühenduskarp mastil)

Projekteeritud kortermaja lõpp-punkt mastil (ühenduskarp

mastil)

Projekteeritud lõpp-punkt soklil (kilp maapinnal)

Projekteeritud kortermaja lõpp-punkt soklil (kilp maapinnal)

Taastatav haljasala

Taastatav pinnasala

Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,5 m)

Cxxxx-DP1

Cxxxx

LP

LP

LP

LP

15m

13m

14m

25m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

20m15m10m5m

11199 Põllküla-Madise tee km 0,74

Kinnisel meetodil kaitsetorus

PT 1250N, L=19m

14,41

14,99 15,06

14,8814,88

14,68

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-05

Ristmeväli RV-1

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

C 18

10 -M

2

16m

14m

15m

25m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

20m15m10m5m

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-06

Ristmeväli RV-2

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

11199 Põllküla-Madise tee km 0,88 Kinnisel meetodil kaitsetorus PT 1250N, L=16m

15,93 15,82

16,2316,26

16,1716,20

L P

M 1 1

M 1

M 1

M 2

M 1

1:500

7.60

1

2

3

4

5

6

7

0

8

9

10

Ristumine 11199 Põllküla-Madise teega km-l 1,08

arv 7,30 m, min 7 m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-07

Ristmeväli RV-3

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087

M11

M1 M1

M2

1:500

7.80

1

2

3

4

5

6

7

0

8

9

10

Ristumine 11199 Põllküla-Madise teega km-l 1,10

arv 7,50 m,

min 7 m

/allkirjastatud

digitaalselt/

/allkirjastatud

digitaalselt/

OÜ KESKKONNAPROJEKT A: Ringtee 12, 51013 Tartu T: +372 7305 060 E: [email protected]

Kontrollis

Projekteeris

Allkiri

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

MTR reg nr EL10769210-0001

Projekteerija

Marek Uiboupin

Tanel Vaabel

Kersalu küla, Lääne-Harju vald, Harju maakond

Enefit AS

VT2087EP

VT2087_EP_EN-4-01_Asendiplaan_toofail.dwg

EN-4-08

Ristmeväli RV-4

Passiivse elektroonilise side juurdepääsuvõrgu rajamine, Kersalu küla, Lääne-Harju vald, Harju maakond Projekti kood VT2087
