Harjumaa Saue vald Haiba küla Riisipere tee 4c liitumine madalpingel

4.6063

11.0598

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Olemasolev MP õhuliin Projekteeritud jaotus- ja liitumiskilp Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev KP maakaabel Olemasolev veetrass Olemasolev sidekaabel

Märkus: - Geoalusena kasutatud Enersense AS tööd nr.EN-24-59_LC0893 Riisipere tee 4c, Haiba küla topo-geodeetiline alusplaan_ARUANNE - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa LC0893

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

hardi.tamme@ enersense.com +372 5174402

E-mail:

Tel nr:

Hardi Tamme

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 20.02.2024

Töö nr: 24-9

Joon nr: 001

Mõõtkava:1:500

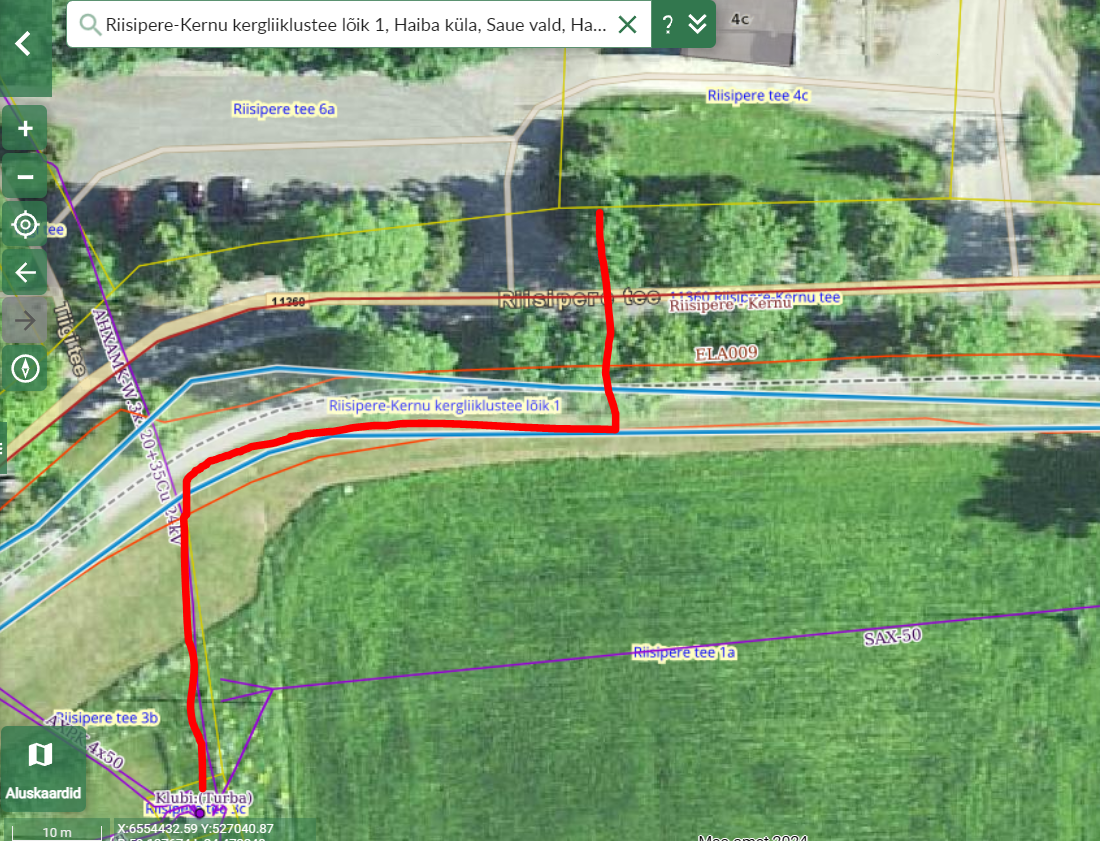

AJ Klubi:(Turba) F6: Alajaamast Klubi:(Turba) ehitada välja maakaabel AXPK 4G240 (MPL423627) kuni projekteeritud jaotuskilbini JK10539, L=101/115m Liitumiskilbile LK227712 tuua toide rajatavast jaotuskilbist JK10539.

Maakaabel paigaldada kogu trassi ulatuses kaitsetorusse: Lahtiselt PVC D160 750N Kinniselt PVC D160 1250N

ETTEVAATUST! Ristumine sidetrassiga!

Töövõtja:

Paigaldada jaotuskilp JK10539 ja liitumiskilp LK227712

peakaitsmega 3x20A

Kinnise meetodi abikaevik

Kaabel paigaldada olemasolevasse reservtorusse

ETTEVAATUST! Ristumine kõrgepinge kaabliga!

Paigaldada kinnisel meetodil. L= 24 m

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 24-9 Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

LC0893

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Kuupäev:

Hardi Tamme Liina Randvoo EL-056-21

28.05.2024

Tallinn

2 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 5

Projekteeritud 0,4 kV liitumine ....................................................................................................... 5

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 7

8. Käidujuhend .......................................................................................................................................... 8

9. Andmetabelid ........................................................................................................................................ 9

Põhimaterjalide spetsifikatsioon ...................................................................................................... 9

Põhiliste tööde mahud.................................................................................................................... 10

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 11

10. Lisad .................................................................................................................................................. 12

11. Joonised ............................................................................................................................................. 13

3 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

1. Asukoht

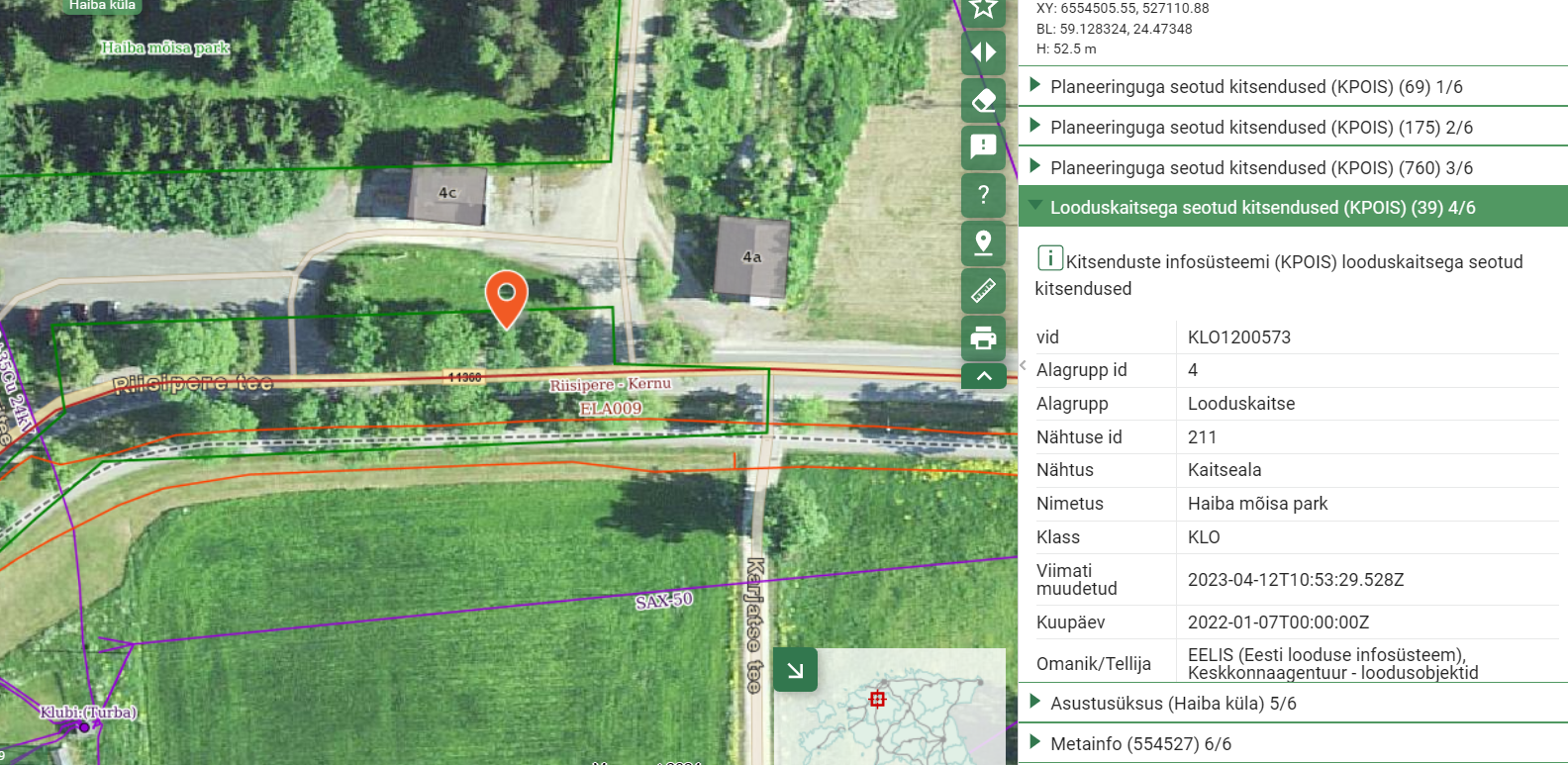

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 101/115 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Saue vallas, Haiba külas, Riisipere tee 4c liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

4 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; -) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded; -) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1:2013 Elektripaigaldiste käit. -) Transpordiameti juhend MA 2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale

kavandamisel“ Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-24-59_LC0893 Riisipere tee 4c, Haiba küla topo- geodeetiline alusplaan_ARUANNE

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Elektrilevi projektijuhilt. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

5 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine

6 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Alajaamast Klubi:(Turba) F6 ehitada välja maakaabel AXPK 4G240 (MPL423627) kuni projekteeritud jaotuskilbini JK10539, L=101/115m Liitumiskilbile LK227712 tuua toide rajatavast jaotuskilbist JK10539 (vt. joonis 001). Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,2m, tee pervel 1,0m, haljasalal 0,7m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Riigimaantee kaitsevööndis paigaldada kaabel tee all minimaalselt 1,5 meetri sügavusele, muldes 1,2 meetri ja haljastuses 1 meetri sügavusele olemasolevast tasapinnast. Kõrvalekalded on Transpordiameti poot kooskõlastatud projektist keelatud. Tabel 4.1. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL423 627

Alajaam Klubi:(Turba)

F6

JK10539 AXPK 4x240

101 / 115 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK227712 1-kohaline, In=63A, (sokliga pinnases)

Marek Merendi 38ZEE-00796906-8

C3x20A Kilp tähistada märketulbaga. Kilbi põhja paigaldada reservtoru tarbija kaabli ühendamiseks (450N, D50, L=2m).

JK10539 3-kohaline, In=400A, (sokliga pinnases)

Kilp tähistada märketulbaga.

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN. LK ja JK ümbrus täita mineraalse pinnasega ning tihendada. LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on

7 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

9 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

9. Andmetabelid

Põhimaterjalide spetsifikatsioon Nimetus Mark/tähis Kokku Ühik

Maakaabel, 1 kV AXPK 4G240 115 m Kaablikaitsetoru (plast) Ø 160 (750 N) 50 m Kaablikaitsetoru (plast) Ø 160 (1250 N) 24 m Hoiatuslint “Elektrikaabel” (kollane kile Elektrilevi logoga)

0,11x120 50 m

Sõrmikotsamuhv, termokahanev, 1kV plastkaablile 240 mm2 2 tk Jaotuskilp, 3-kohaline (sokliga pinnases) In=400A 1 kmpl Jaotuskilbi tarvikud 1 kmpl Liitumiskilp, 1-kohaline (sokliga pinnases) In=63A 1 kmpl Peakaitselüliti 3x20A 1 tk Arvesti PLC 1 tk Kerg-kruus kilbi põhja 0,4 m3

Liitumiskilbi number LK227712 1 kmpl Jaotuskilbi number JK10539 1 kmpl Kaablikinnitusklamber 4 tk Maandus juhe Cu 25 Cu 25 20 m Maandusvardad SGA16 4 tk Sõrmus C12 4 tk Jadavinnaklüliti 400A 1 kmpl Sulavkaitsmed 25/400A 1 kmpl

Spetsifikatsioonis toodud seadmed võib asendada teiste firmade toodanguga arvestades, et seadmete nimiparameetrid ja kaitseaste jääksid samaks ning vastaksid Elektrilevi OÜ nõuetele. Kaablid peavad vastama JV37 nõuetele. Enne hinnapakkumise tegemist tutvuda olukorraga kohapeal.

10 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

11 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja kuupäev

1 29701:006:0337 11360 Riisipere-Kernu tee

Transpordiamet

2 29701:001:0659 Riisipere-Kernu kergliiklustee

lõik 1

Saue vald

3 72601:001:1288 Riisipere tee 3b

Saue vald

4 72601:001:0142 Riisipere tee 1a

OÜ Ferax Holding (registrikood 14263915)

5 72601:001:0142 Telia AS

6 29701:006:0337 Eesti Lairiba Arenduse Sihtasutus

MÄRKUS: Vt. Lisa tabel: VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

12 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

10. Lisad Nr. Nimetus

1 OÜ Elektrilevi projekteerimisülesanne nr. 466553

13 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

11. Joonised Joonise nimetus joonise nr.

Asendiplaan (A3) 001 Elektriliskeem 002

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0.4 kV kaabel Olemasolev kaabel Projekteeritav jaotus- ja liitumiskilp

Plaani koostas: Hardi Tamme [email protected] +372 5174402

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Asukoht riigitee (nr ja nimi) suhtes (lõigu algus ja lõpp km)

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

41 m211360 Riisipere-Kernu tee Ristumine 9.955 km

29701:006:0337 11360 Riisipere-Kernu tee

Transpordimaa 100%

13146450Pos 11

Projekt: Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa LC0893

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

4.6063

11.0598

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Olemasolev MP õhuliin Projekteeritud jaotus- ja liitumiskilp Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev KP maakaabel Olemasolev veetrass Olemasolev sidekaabel

Märkus: - Geoalusena kasutatud Enersense AS tööd nr.EN-24-59_LC0893 Riisipere tee 4c, Haiba küla topo-geodeetiline alusplaan_ARUANNE - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa LC0893

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

hardi.tamme@ enersense.com +372 5174402

E-mail:

Tel nr:

Hardi Tamme

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 20.02.2024

Töö nr: 24-9

Joon nr: 001

Mõõtkava:1:500

AJ Klubi:(Turba) F6: Alajaamast Klubi:(Turba) ehitada välja maakaabel AXPK 4G240 (MPL423627) kuni projekteeritud jaotuskilbini JK10539, L=101/115m Liitumiskilbile LK227712 tuua toide rajatavast jaotuskilbist JK10539.

Maakaabel paigaldada kogu trassi ulatuses kaitsetorusse: Lahtiselt PVC D160 750N Kinniselt PVC D160 1250N

ETTEVAATUST! Ristumine sidetrassiga!

Töövõtja:

Paigaldada jaotuskilp JK10539 ja liitumiskilp LK227712

peakaitsmega 3x20A

Kinnise meetodi abikaevik

Kaabel paigaldada olemasolevasse reservtorusse

ETTEVAATUST! Ristumine kõrgepinge kaabliga!

Paigaldada kinnisel meetodil. L= 24 m

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 24-9 Tellija: Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

LC0893

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Kuupäev:

Hardi Tamme Liina Randvoo EL-056-21

28.05.2024

Tallinn

2 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 5

Projekteeritud 0,4 kV liitumine ....................................................................................................... 5

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 7

8. Käidujuhend .......................................................................................................................................... 8

9. Andmetabelid ........................................................................................................................................ 9

Põhimaterjalide spetsifikatsioon ...................................................................................................... 9

Põhiliste tööde mahud.................................................................................................................... 10

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 11

10. Lisad .................................................................................................................................................. 12

11. Joonised ............................................................................................................................................. 13

3 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 101/115 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Saue vallas, Haiba külas, Riisipere tee 4c liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

4 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; -) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded; -) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1:2013 Elektripaigaldiste käit. -) Transpordiameti juhend MA 2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale

kavandamisel“ Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-24-59_LC0893 Riisipere tee 4c, Haiba küla topo- geodeetiline alusplaan_ARUANNE

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Elektrilevi projektijuhilt. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

5 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine

6 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Alajaamast Klubi:(Turba) F6 ehitada välja maakaabel AXPK 4G240 (MPL423627) kuni projekteeritud jaotuskilbini JK10539, L=101/115m Liitumiskilbile LK227712 tuua toide rajatavast jaotuskilbist JK10539 (vt. joonis 001). Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,2m, tee pervel 1,0m, haljasalal 0,7m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Riigimaantee kaitsevööndis paigaldada kaabel tee all minimaalselt 1,5 meetri sügavusele, muldes 1,2 meetri ja haljastuses 1 meetri sügavusele olemasolevast tasapinnast. Kõrvalekalded on Transpordiameti poot kooskõlastatud projektist keelatud. Tabel 4.1. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL423 627

Alajaam Klubi:(Turba)

F6

JK10539 AXPK 4x240

101 / 115 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK227712 1-kohaline, In=63A, (sokliga pinnases)

Marek Merendi 38ZEE-00796906-8

C3x20A Kilp tähistada märketulbaga. Kilbi põhja paigaldada reservtoru tarbija kaabli ühendamiseks (450N, D50, L=2m).

JK10539 3-kohaline, In=400A, (sokliga pinnases)

Kilp tähistada märketulbaga.

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN. LK ja JK ümbrus täita mineraalse pinnasega ning tihendada. LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on

7 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

9 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

9. Andmetabelid

Põhimaterjalide spetsifikatsioon Nimetus Mark/tähis Kokku Ühik

Maakaabel, 1 kV AXPK 4G240 115 m Kaablikaitsetoru (plast) Ø 160 (750 N) 50 m Kaablikaitsetoru (plast) Ø 160 (1250 N) 24 m Hoiatuslint “Elektrikaabel” (kollane kile Elektrilevi logoga)

0,11x120 50 m

Sõrmikotsamuhv, termokahanev, 1kV plastkaablile 240 mm2 2 tk Jaotuskilp, 3-kohaline (sokliga pinnases) In=400A 1 kmpl Jaotuskilbi tarvikud 1 kmpl Liitumiskilp, 1-kohaline (sokliga pinnases) In=63A 1 kmpl Peakaitselüliti 3x20A 1 tk Arvesti PLC 1 tk Kerg-kruus kilbi põhja 0,4 m3

Liitumiskilbi number LK227712 1 kmpl Jaotuskilbi number JK10539 1 kmpl Kaablikinnitusklamber 4 tk Maandus juhe Cu 25 Cu 25 20 m Maandusvardad SGA16 4 tk Sõrmus C12 4 tk Jadavinnaklüliti 400A 1 kmpl Sulavkaitsmed 25/400A 1 kmpl

Spetsifikatsioonis toodud seadmed võib asendada teiste firmade toodanguga arvestades, et seadmete nimiparameetrid ja kaitseaste jääksid samaks ning vastaksid Elektrilevi OÜ nõuetele. Kaablid peavad vastama JV37 nõuetele. Enne hinnapakkumise tegemist tutvuda olukorraga kohapeal.

10 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

11 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja kuupäev

1 29701:006:0337 11360 Riisipere-Kernu tee

Transpordiamet

2 29701:001:0659 Riisipere-Kernu kergliiklustee

lõik 1

Saue vald

3 72601:001:1288 Riisipere tee 3b

Saue vald

4 72601:001:0142 Riisipere tee 1a

OÜ Ferax Holding (registrikood 14263915)

5 72601:001:0142 Telia AS

6 29701:006:0337 Eesti Lairiba Arenduse Sihtasutus

MÄRKUS: Vt. Lisa tabel: VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

12 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

10. Lisad Nr. Nimetus

1 OÜ Elektrilevi projekteerimisülesanne nr. 466553

13 (13)

Töö nr 24-9 Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa

Projekteeris: Hardi Tamme Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 28.05.2024

11. Joonised Joonise nimetus joonise nr.

Asendiplaan (A3) 001 Elektriliskeem 002

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0.4 kV kaabel Olemasolev kaabel Projekteeritav jaotus- ja liitumiskilp

Plaani koostas: Hardi Tamme [email protected] +372 5174402

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Asukoht riigitee (nr ja nimi) suhtes (lõigu algus ja lõpp km)

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

41 m211360 Riisipere-Kernu tee Ristumine 9.955 km

29701:006:0337 11360 Riisipere-Kernu tee

Transpordimaa 100%

13146450Pos 11

Projekt: Riisipere tee 4c liitumine madalpingel Haiba küla, Saue vald, Harjumaa LC0893

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN
