Kauge 6 teavitus päästeametile

60 www.itwconstruction.ee

LENGIKINNITUSED

Paigaldusjuhised ______________________________ 61

Adjufixi hülsid, kruvid ja varustus __________ 61–63

Adjufixi meetodi abil kinnitate akna- ja ukselengid kiiresti ja lihtsalt ilma kiilude- ta.

Ainulaadne Rootsis valmistatud lengi- hülss on tsingitud ja omab DNV sertifi- kaati.

Adjufixi hülsside abil saab luua kestva konstruktsiooni, mis on teada ka juhtiva- tele Rootsi aknatootjatele.

ORIGINAAL

61www.itwconstruction.ee

Le ng

ik in

ni tu

se d

Paigaldusjuhend Adjufixi hülsid

Hülsid puitlengile

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- num- ber:

28 100 6 120081

28 500 1 120094

38 100 6 120083

38 500 1 120096

Sobib 12–14 mm augule, keeramise lihtsustamiseks soovitatakse auku 14 mm. Valige võimalikult pikk hülss. Lengi paksus 30 mm: valige 28 mm hülss, mille regu- leerimisala on 0–13 mm lengi pinnast väljapoole. Lengi paksus 35 mm: valige 33 mm hülss, mille regu- leerimisala on 0–18 mm lengi pinnast väljapoole. Lengi paksus 40 mm: valige 38 mm hülss, mille regu- leerimisala on 0–23 mm lengi pinnast väljapoole.

Kui ka kõige pikem hülss ei ole piisav, saab hülssi jätka- ta pikendustüki abil (10 mm). Vt Adjufixi tarvikud.

Hülsid plast-, alumiinium- ja teraslengide- le

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

28 500 1 120125

38 500 1 120126

Hülss alumiinium-, plast- või teraslengidele. Hülsil on M16 väliskeere. Reguleerimisruum 20 mm või 30 mm.

Hülsid plast-, alumiinium- ja teraslengidele

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

28 500 1 120127

38 500 1 120128

Hülss paigaldamiseks koos PHM-paigaldusküünega plast- või alumiiniumlengile. Reguleerimisruum 20 mm või 30 mm.

Hülss puitlengide ühendamiseks

Pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

38 50 8 120097

Kahe puitlengi ühendamiseks 10 mm kuuskantvõtme abil.

Paigaldusküüs

Tk /karp

Tk/hulgipa- kend

Tellimis- number:

500 1 120129

Paigaldusküüs kasutamiseks koos PH-hülssidega. Pai- galdusava 18 mm.

Hülsid

Puitlengile

Plast-, alumiinium- ja teraslengile

leng

leng

Tehke nii:

2. Paigaldage lengi alla reguleeritavad kõrgendus- detailid. Reguleerige need ühele kõrgusele ning lõpetuseks naelutage või kruvige kinni.

Kui leng on raske või kui see kinnitatakse poorse materjali külge (nt kergbetoon), lisage hülsile surveseib.

4. Kruvige läbi hülsi Adjufix-kruvid. Valige kruvid vastavalt kinnitusmaterjalile. Kui kinnitamine toimub betooni või muu kivimaterjali külge, puurige läbi hülsi auk.

5. Lengi saab veel reguleerida. Keerates kruvi lahti, reguleerides hülssi ja keerates kruvi uuesti kinni, saab lengi paigaldada täpselt ja tugevalt.

1. Lengis peab olema 12–14 mm läbi ulatuv ava. Hülss keeratakse auku Adjufixi paigaldustööriista abil lengi välisküljelt.

leng

leng

sein

sein

3. Tõstke leng oma kohale ning kasutades sama Adjufixi tööriista, keerake hülssi lengi sisepoolelt, misjärel leng kinnitub seina külge. Kontrollige, et lengi diagonaalid oleks võrdsed ja leng sirge.

Tähelepanu! On oluline, et lengi ja seina vahele jääv pragu isoleeritaks elastse isolatsioonimaterjaliga (mitte polüuretaanvahuga). Sellisel juhul saab lengi vajaduse korral ka hiljem reguleerida.

62 www.itwconstruction.ee

Adjufix-kruvid

Kruvid standardlengi kinnitamiseks puitkarkassi külge

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

6 × 50 100 24 120101

6 × 65 100 8 120102

Tavasuuruses akna- ja ukselengidele. Torx 25.

Kruvid raske lengi kinnitamiseks puitkarkassi külge

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

8 × 64 8 60 120065

8 × 64 100 8 120103

Rasketele akna- ja ukselengidele. Torx 30.

Kruvid ja nailontüüblid betoonile ja täistellistele.

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

8 × 60 100 6 120109

8 × 80 100 6 120111

Tüübel on spetsiaalselt valmistatud nii, et see sobib pai- galdamiseks läbi Adjufixi hülsi. Puur, Ø 8 mm, Torx 25.

Kruvid betoonile ja täistellisele

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

7,5 × 50 100 8 120456

7,5 × 70 100 8 120457

Puur, Ø 6 mm. Torx 30.

Kergbetooni, kärgtelliste ja leca-plokkide puhul kasutage kruvisid ja nailontüübleid.

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

8 × 100 50 6 120112

Tüübel on spetsiaalselt valmistatud nii, et see sobib paigaldamiseks läbi Adjufixi hülsi. Puur Ø 8 mm, Torx 25.

Kruvid kergbetoonile, kärgtellistele ja

leca-plokkidele.

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

7,5 × 125

8 14 123822

7,5 × 125

100 8 120458

Puur Ø 6 mm kärgtellistele. Kergbetooni ja leca-plokki ei ole vaja auku ette teha. Torx 30.

Puurkruvid terasele

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

5,4 × 32 8 80 120213

5,4 × 32 100 24 120105

5,4 × 50 100 24 120104

Terasprofiilile 1,0–2,5 mm. Torx 25.

Puurkruvid terasele

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

6,7 × 42 100 24 120106

Terasprofiilile 1,0–3,5 mm. Terasprofiilile 3,5–5 mm puuritakse auk Ø 5,8 mm. Torx 30.

Valige kruvid vastavalt kinnitusmaterjalile. Pärast lengi kohale seadmist, kruvige leng läbi hülsi lengi seestpoolt kinni.

Kruvid

63www.itwconstruction.ee

Le ng

ik in

ni tu

se d

Adjufixi lisavarustus ja tööriistad

Kattekork

Värvus Tk/karp Tellimis- number:

Helepruun 200 120243

Valge 200 120076

Ø 14/19 mm.

Surveseib

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

100 6 120099

Surveseib paigaldatakse koos hülsiga, kui paigaldatakse rasket akent või ust. Ka siis, kui paigaldusaluseks on kergbetoon, kärgtellis või leca-plokk.

Kõrgendusdetail

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

200 6 120098

Kinnitage 10 mm kõrgendusdetail hülsi külge, kui paigalduspragu on suurem kui hülsi reguleerimisvaru (23 mm). Kasutage sõltuvalt kinnituskruvi pikkusest ühe hülsi juures maksimaalselt kahte kõrgendusdetaili.

Reguleeritav kõrgendusdetail

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

4 14 120122

20 6 120107

Reguleeritav kõrgendusdetail 10–17 mm lengi alla toestama lengi horisontaalsuunas.

Lisavarustus

Vt lisavarustuse kasutusjuhiseid eelmistelt lehekülgedelt.

Adjufixi hülsipaigaldustera

Tk/karp Tellimis- number:

1 120093

Tööriist kruvikeerajaga ühendamiseks ning hülsi paigal- damiseks lengi sisse kiiresti, horisontaalselt ja vajaliku sügavuseni. Reguleeritav paigaldussügavus.

Narrevõti 8 + 10 mm

Tk/karp Tellimis- number:

1 120089

Adjufixi sisekuuskantvõti

Tk/karp Tellimis- number:

1 120078

Tööriist, millel on: - 8 mm kuuskantpea hülsside keeramiseks lengi sisse - 10 mm kuuskantpea hülsside keeramiseks lengi seest välja - Kruvimisotsa magnethoidik

Lengipaigaldustööriistad

Hülsside reguleerimiseks ja Adjufixi kruvide pingutamiseks kasutage alljärgnevalt esitatud tööriistu.

Kuusnurkotsik

Tk/karp Tellimis- number:

1 AM8

Kuusnurkotsik M8 × 50 mm juhib hülssi kruvimisel

Tallinn, Kauge tn 6 korteriühistu Tel.: +372 56 53 946 Tiit KirsipuuHr Fax:

Kauge tn 6, Nõmme

11215 Tallinn [email protected]

Kuupaev :17.04.2024 Lisa nr. 1 lepingule nr. 2133823.v4 Kauge tn 6, Nõmme, Tallinn

_____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 1 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.1 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.1 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 1

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 2 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1050,0 * 220,0 RR32

KRT.1

PILT ON ILLUSTRATIIVNE

Positsioon : 3 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.1 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1170,0 * 440,0 Värvus: RAL9010

Lehekulg 2

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1140,0

15 70

,0

Positsioon : 4 Kogus: 1 DK88_TT_A Laius/Korgus:1140 x 1570 EI30 KRT.2 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.2 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107

Positsioon : 5 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1080,0 * 230,0 RR32

KRT.2

PILT ON ILLUSTRATIIVNE

Lehekulg 3

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 6 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.2 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 420,0 Värvus: RAL9010

1.0

700,0

22 00

,0

Positsioon : 7 Kogus: 1 DK22S_K Laius/Korgus:700 x 2200 A-5P (RU) KRT.3 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, vasak sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.3 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 69,82

Lehekulg 4

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 8 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.3 pinnakate: ................................ RR20 valge mõõdud: ................................. 20 x 40 mm pikkus: ......................................... 630 mm

PILT ON ILLUSTRATIIVNE

1.0

1150,0

15 70

,0

Positsioon : 9 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.5 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 5

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 10 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 11 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 6

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0

1750,0

1300,0 450,0

15 70

,0

Positsioon : 12 Kogus: 1 DK22-230209-04 Laius/Korgus:1750 x 1570 A-1 KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0) Klaas väljas: 4Low-E (2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,78 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 121,62

Lehekulg 7

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 13 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 14 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1770,0 * 440,0 Värvus: RAL9010

Lehekulg 8

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0

1720,0

450,0 1270,0

15 70

,0

Positsioon : 15 Kogus: 1 DK22-230209-04 Laius/Korgus:1720 x 1570 A-2 KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0; 2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0; 2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,51 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 119,97

Positsioon : 16 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Lehekulg 9

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 17 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1750,0 * 440,0 Värvus: RAL9010

1.0

1150,0

15 80

,0

Positsioon : 18 Kogus: 1 DK22-230209-01 Laius/Korgus:1150 x 1580 A-3P KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 77,27

Lehekulg 10

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 19 Kogus: 2 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 20 Kogus: 2 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 11

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 80

,0

Positsioon : 21 Kogus: 1 DK22-230209-01 Laius/Korgus:1150 x 1580 A-3P KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, parem

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 77,27

Lehekulg 12

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

700,0

21 80

,0

Positsioon : 22 Kogus: 1 DK22S_K Laius/Korgus:700 x 2180 A-5V (RU) KRT.5 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, parem sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt) ROTO NX snepper raami getriebe peale (788363)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 69,23

Positsioon : 23 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.5 pinnakate: ................................ RR20 valge mõõdud: ................................. 30 x 40 mm pikkus: ......................................... 660 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 13

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 24 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.6 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.6 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Positsioon : 25 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.6

PILT ON ILLUSTRATIIVNE

Lehekulg 14

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 26 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.6 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

1.0

1150,0

15 70

,0

Positsioon : 27 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.9 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.9 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 15

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 28 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.9

PILT ON ILLUSTRATIIVNE

Positsioon : 29 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.9 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 16

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

700,0

21 50

,0

Positsioon : 30 Kogus: 1 DK22S_K Laius/Korgus:700 x 2150 A-5V (RU) KRT.9 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, parem sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.9 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt) ROTO NX snepper raami getriebe peale (788363)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 68,34

Positsioon : 31 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.9 pinnakate: ................................ RR20 valge mõõdud: ................................. 30 x 40 mm pikkus: ......................................... 660 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 17

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 32 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.10 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.10 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Positsioon : 33 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.10

PILT ON ILLUSTRATIIVNE

Lehekulg 18

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 34 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.10 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

1.0

1130,0

11 70

,0

Positsioon : 35 Kogus: 1 DK88_TT_A Laius/Korgus:1130 x 1170 EI30 KRT.13 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, vasak

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.13 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 6 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,1 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 80

Lehekulg 19

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 36 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.13

PILT ON ILLUSTRATIIVNE

Positsioon : 37 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.13 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

Lehekulg 20

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1130,0

11 70

,0

Positsioon : 38 Kogus: 1 DK88_TT_A Laius/Korgus:1130 x 1170 EI30 KRT.14 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 6 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,1 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 80

Positsioon : 39 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.14

PILT ON ILLUSTRATIIVNE

Lehekulg 21

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 40 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

1.0 2.0

1730,0

1280,0 450,0

15 70

,0

Positsioon : 41 Kogus: 1 DK22-230209-04 Laius/Korgus:1730 x 1570 A-1 KRT.14 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0) Klaas väljas: 4Low-E (2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,79 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 120,52

Lehekulg 22

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 42 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 160,0 RR32

KRT.14

PILT ON ILLUSTRATIIVNE

Positsioon : 43 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1750,0 * 500,0 Värvus: RAL9010

Lehekulg 23

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1130,0

15 80

,0

Positsioon : 44 Kogus: 1 DK22-230209-01 Laius/Korgus:1130 x 1580 A-3P KRT.14 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

Seest ja väljast halli klaasimistihendiga 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 76,16

Positsioon : 45 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Lehekulg 24

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 46 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

1.0

700,0

21 70

,0

Positsioon : 47 Kogus: 1 DK22S_K Laius/Korgus:700 x 2170 A-5P(RU) KRT.14 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, vasak sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 68,93

Lehekulg 25

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 48 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.14 pinnakate: ................................ RR20 valge mõõdud: ................................. 20 x 40 mm pikkus: ......................................... 630 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 26

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0 3.0

1880,0

450,0 980,0 450,0

21 80

,0

Positsioon : 49 Kogus: 1 DK22-230209-08 Laius/Korgus:1880 x 2180 RA KRT.14 DK22 PUIT vaade seest 1 Raamita kinnine aken

2 Pöörd-kaldavanev aken, vasak 3 Raamita kinnine aken

Seest ja väljast halli klaasimistihendiga 1.0;2.0;3.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0; 3.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0; 3.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0; 3.0) Klaas väljas: 4Low-E (1.0; 3.0) Klaas väljas: 4Low-E (2.0) (2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, hülsid, klambrid 3 tk Kattekork, plast, 16/19 RAL9003 2 (kein) V-15870; Veeliist värvitud RAL9010, läikeaste 30 (matt) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (2.0) GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0; 3.0) DK tootegrupp,paigaldusavad D=16/14mm üleval DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) ROTO NX SNEPPER

Toote soojusjuhtivus: Uw = 0,78 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0; 3.0) Toote keskmine kaal (kg): 164,63

Lehekulg 27

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________ _____________________________________________________________________________________ Kokku [tk]: 51 Kokku: [m2]: 37,23

Kaalutud Uw: 0,85 W/m²K

Maksetingimused : 50% ettemaksu peale lepingu sõlmimist, 50% enne kauba väljastamist. Tarnetahtaeg: kokkuleppel Hind ei sisalda paigaldust, veeplekke ja aknalaudu, kui toodete kirjelduste juures ei ole teisiti märgitud.

Toodete transportimine objektile on Eesti Vabariigi piires tasuta.

Tarnetähtaeg kehtib juhul, kui on täidetud kõik vajalikud tingimused, st. õigeaegselt tagastatud

allkirjastatud leping ja tähtaegselt tasutud ettemaks, kui see on lepingus ettenähtud.

Toodete valmistamiseks kasutatakse männipuitu, kui toodete kirjelduste juures ei ole teisiti märgitud.

Toodete puitdetailid on reeglina oksavabad, kuid võivad sisaldada üksikuid väikese läbimõõduga

oksakohti. Üle 2m pikkuste puitdetailidel võib esineda piiratud hulk sõrmjätkuga ühendusi. Toodete

puitdetailid on immutatud ja kaetud Teknose ilmastikukindlate vesialuseliste viimistlusmaterjalidega.

Transportimiseks on valmistooted pakendatud kahveltõstukiga teisaldatavale puitalusele. Tooted on nii

omavahel kui ka aluse külge kinnitatud kruviliidete abil.

Iga telllimuse kohta on lisatud abivahendite komplekt, mis sisaldab kasutusjuhendit, toonitud

viimistlusmaterjale pisiparanduste tarbeks, lukuõli ja vajadusel montaazhiavade kattekorke ning soovi

korral paigaldustarvikud. Tooted on alusel määrdumise kaitseks kaetud kilega. Palun ärge ladustage

kiletatud aluseid intensiivse päikese või vihma meelevalda.

Kui toode vajab paigaldamise käigus veepleki kinnitamiseks puidust abiliiste, siis need on tellimuse juurde

kaasa pandud. Kinnitage liist enne paigaldamist. Enne paigaldamist tutvu kindlasti Vikingi

paigaldusjuhendiga www.viking.ee/paigaldusjuhend.pdf

Kui pärast akende ja uste paigaldamist on ruumides kõrge siseniiskus, siis ventileerige ruume!

Viking Window AS kasutab Teie andmeid vastavalt meie privaatsustingimustele, millega saate tutvuda: https://www.viking.ee/info/andmekaitse

Lehekulg 28

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

"Muuja".................................................

"Ostja".............................................

VIKING WINDOW AS

Mäo, 72751 Järvamaa Eesti

tel: +372 384 8900

faks: +372 385 3027

www.viking.ee

[email protected]

TOIMIVUSDEKLARATSIOON nr DK22W-3k-036-003-ET

08.11.2023

Puit (mänd); kvaliteedi klass A1 – A3

Teknos Aquatop

ROTO hinged ja kremoon; Hoppe käepide

Trelleborg L2110

Sissepoole avatav, üheraamne aken

Pöörd-kald Pöördavatav Kaldavatav Kinnine Mitmeavaline

avatav

Klaaspaketiga seotud toimivusnäitajad:

Klaasing: 52 mm 3-kordne klaaspakett; sooja serva vaheliistud (SGG Swisspacer Ultimate); 90% Argooni 10% õhuga täidetud kambrid

EN 14351-1:2006+A2:2016 standard suuruses avatav aken (1230 mm x 1480 mm)

Klaaspaketi tüübid: Ug

(W/m ²K) * Uw (W/m²K)**

Klaaspaketi

päikesetegur (g)*

Klaaspaketi

LT%*

Akna

päikesetegur (g)

Klaaspaketi

Rw (C;Ctr)*

Akna Rw

(C;Ctr)***

4LowE-4-4LowE - standard 0,52 0,77 0,53 73,5% 0,36 34 (-2;-7) 35 (-2;-6)

4LowE(1.0)-4-4LowE(1.0) - ekstra energiatõhus 0,47 0,75 0,37 56,7% 0,25 34 (-2;-7) 35 (-2;-6)

6Lowe-4-6LowE - mürasummutus 0,52 0,78 0,52 72,6% 0,35 38 (-3;-7) 37 (-3;-6)

6LowE-6-6LowE - suured klaasipinnad 0,55 0,80 0,52 72,1% 0,35 36 (-2;-6) 36 (-2;-5)

4SKN176-4-4LowE - päikesekaitse 0,49 0,76 0,35 63,6% 0,24 34 (-2;-7) 35 (-2;-6)

4SKN154-4-4LowE - ekstra päikesekaitse 0,49 0,76 0,26 47,4% 0,18 34 (-2;-7) 35 (-2;-6)

44.1.SiLowE-4-6LowE - mürasummutus 0,55 0,80 0,49 72,1% 0,33 44 (-2;-7) 40 (-2;-6)

4LowE-4-44.2LowE - vandalismikaitse 0,52 0,78 0,53 72,5% 0,36 40 (-2;-7) 38 (-2;-6)

6LowE-6-44.2LowE - vandalismik. & suured 0,57 0,81 0,52 71,6% 0,35 40 (-2;-7) 38 (-2;-6)

klaasid

* SGG Calumen (TÜV Rheinland; report no: 89212153-01 - Verification of Calculation according to EN 410 and EN673)

** Tüübikatsetuse teostaja: DANISH TECHNOLOGICAL INSTITUTE (Notified Body no. 1235; http://www.dti.dk/)

*** Vastavalt EN 14351-1:2006+A2:2016 Lisale B; välja arvatud standardse 3x4 mm klaaspakett - mõõtmine vastavalt ISO 140-3 KTU (Notified Body no. 2018)

Ilmastiku testid:

Tuulekoormus 2000 Pa -- Class 5C (EN 12210:2016)

Õhutihedus 600 Pa -- Class 4 (EN 12207:2016)

Veetihedus 1500 Pa -- Class E1500 (EN 12208:2003)

Tüübikatsetuste teostaja: TÜV Eesti OÜ (Notified Body no. 1526)

Volitatud esindaja allkiri Indrek Rüütel, juhatuse liige 1/1

22

Viking Window AS kinnitab, et

DK22 3-kordse klaasiga aken

on toodetud Viking Window AS poolt Mäos, Järvamaal, ja on mõeldud kasutamiseks hoonete välispiiretes.

Tootele kohaldatakse harmoniseeritud standardit EN 14351-1:2006+A2:2016 ja vastavushindamise süsteemi nr.3

Lengi ja raami materjal:

Viimistlus:

Avanemistüübid:

Sulustus:

Tihendid:

Avanemistüüp:

Versioon 2

Enerest OÜ

Allika tee 14 Tel: +372 56 629 580 www.enerest.ee

Peetri küla Rae

vald, Harjumaa Fax: +372 REG: 12414379

Estonia E-mail: [email protected]

VAT: EE101609180

TEHNILINE ANDMELEHT

ENEREST Poroloon Gunfoam 750ml Elastne ja eriti madala paisumissurvega ühekomponentne kõrgekvaliteediline ehitusvaht. Peab hästi vastu vibratsioonile, sobib eriti hästi kitsastesse ning liikuvatesse vuukidesse. Taastab pärast surve avaldamist esialgse kuju. Vaht on aerosoolballoonis, kasutatav vahupüstoli abil, tardub õhuniiskuse toimel. Tardunud vaht on hea temperatuuri ja heli isolaator. Vahul on väga head liimivad omadused. Nakkub hästi enamike ehitusmaterjalidega, välja arvatud „Teflon”, polüetüleen ja silikoonpinnad. Tardunud vaht ei kannata UV- kiirgust ja vajab katmist. Elastsusest tingituna on elastse vahu fikseerivad omadused võrreldes tavavahtudega väiksemad.

Kasutusalad

Kasutatakse uste ja akende paigaldamiseks, torude isoleerimiseks ja fikseerimiseks, avauste ja tühimike täitmiseks ning heli- ja soojusisolatsiooniks. Sobib hästi kasutuskohtades, kus on oluline ehitusvahu elastsed omadused ning minimaalne paisumissurve – näiteks: puit- ja palkmajade vuugid, kitsad ja survetundlikud vuugid jne.

Kasutamistingimused

Õhutemperatuur kasutamisel -10 °C kuni +30 °C, parimad tulemused +20 °C juures. Ballooni temperatuur kasutamisel +5 °C kuni +25 °C, parimad tulemused +20 °C juures. Ühendatavad pinnad peavad olema puhtad tolmust, lahtistest osakestest ja õlist. Tardunud vaht on vesialuseliste värvidega ülevärvitav.

Kasutusjuhend

Vahuballooni hoida püstises asendis, eemaldada adapteril olev kork ja keerata balloon püstoli külge, hoides ühe käega püstoli käepidemest ja teisega keerata ballooni. Keeramise ajal tuleb jälgida, et püstoli ette ei jääks teisi inimesi. Ballooni ei tohi keerata püstolile nii, et balloon on ventiiliga allapoole või keerates püstolit ballooni peal. Peale püstoli kinnitamist loksutada ballooni vähemalt 20 korda, seejärel alustada tööd hoides püstolit tööasendis, ballooni põhi ülespoole. Aluspinda niisutada, sest vaht paisub niiskuse toimel. Eelnevalt niisutatud pind tagab parema tulemuse. Vahu kogust reguleerida püstoli päästikuga. Külmal ajal on vajalik enne tööga alustamist ballooni soojendada soojas ruumis või soojas vees, Soojendava vee või õhu temperatuur ei tohi ületada +30 °C.

Puhastamine

Tardumata vahtu saab eemaldada atsetooniga, tardunud vahtu mehaaniliselt.

Tehnilised andmed

Omadus Ühik Väärtus Pindkuiv minutid 10–14

Lõigatav (30 mm vahuriba) minutid 30–40

Täielikult tardunud vuugis (+23 °C) tunnid kuni 18

Täielikult tardunud vuugis (+5 °C) tunnid kuni 24

Tihedus kg/m³ 15–20

Tardunud vahu tulekindlus (DIN 4102-1) B3

Mahu kahanemine % kuni 5

Järelpaisumine % kuni 40

Tardunud vahu süttimispunkt °C 400

Versioon 2

Enerest OÜ

Allika tee 14 Tel: +372 56 629 580 www.enerest.ee

Peetri küla Rae

vald, Harjumaa Fax: +372 REG: 12414379

Estonia E-mail: [email protected]

VAT: EE101609180

Venivus katkemiseni (KRI001) % kuni 40

Survetugevus 10% deformatsiooni juures (DIN 53421) N/cm² 1,5

Soojusjuhtivustegur W/(m·K) 0,034

Helisummutuskoefitsent RS,w dB 60

Tardunud vahu temperatuuritaluvus °C pikaajaliselt: -50 kuni +90 lühiajaliselt: -65 kuni +130

Toodud parameetrid on mõõdetud tingimustel +23 °C ja 50% suhtelist õhuniiskust, kui ei ole märgitud teisiti.

Säilitamine

Ballooni tuleb ladustada ning transportida vertikaalselt. Hoida jahedas ja kuivas kohas. Ladustada temperatuuril +5 °C kuni +30 °C. Aerosoolballooni ei tohi hoida temperatuuridel üle +50 °C, soojusallikate läheduses ega otsese päikesevalguse käes. Garanteeritud säilivusaeg avamata pakendis 12 kuud.

Ohutus

Toode on tuleohtlik, kaitsta ülekuumenemise eest ja eemal süttimisallikatest, vältida otsest päikesevalgust ja suitsetamist töötamise ajal. Võib põhjustada ülitundlikkust sissehingamisel ja kokkupuutel nahaga. Kasutamise ajal tagada piisav ventilatsioon. Kanda kaitseprille ja -kindaid. Hoida lastele kättesaamatus kohas. Tardunud ehitusvahtu võib käsitseda ilma igasuguse ohuta tervisele. Täpsem ohutusinfo on kättesaadav toote ohutuskaardil (SDS).

K A R M I N F Ä S T N I N G

www.temakarminfastning.se

Certifierad ISO 9001 ISO 14001

TEMA Karminfästning uppfyller alla krav som ställs på trygg och säker kvalitetsinfästning, oavsett karm- och väggmaterial.

TEMA Karmhylsa 40 mm Art. nr. 10200 -”- 32 mm Art. nr. 10195 -”- 28 mm Art. nr. 10168 -”- 20 mm Art. nr. 10159

Fixeringsskruv

Fixeringsskruv

Fixeringsskruv för TEMA Karmhylsa med borrspets för stålregel, trä, plugg. Art. nr. 10146

Specialplugg. Art. nr. 10199 Förborras med med 7 mm för betong/tegel.

SDS. Borr 7 mm. Art. nr 10184

+ Nylonplugg. Art. nr 10199

Blås rent i hylsa och borrhål.

Produktinformation, montagefilm, bildspel mm. Se www.temakarminfastning.se

Fixeringsskruv Art. nr. 10146

1. 2.

3. 4.

Förankring i träregel

Förankring i plåt- / stålregel

Förankring i betong / tegel

Betong Kombiskruv för trä och betong I träregel är skruven självborrande. Betong förborras med 5,5 mm Ø vilket medför att ingen plugg erfordras utan skruven skär in och fäster direkt i betongen. Kombiskruv: Art. nr. 10501

Träregel

Specialanpassade förankringsskruvar för infästning från porösa material till kraftiga konstruktoner.

Självborrande samt gängskärande skruv Anpassad för stålprofiler med godstjocklek upp till 12 mm. Stålborrande skruv: Art. nr. 10150

Förankringsskruv med plugg för håltegel, leca och siporex Förborras med 8 mm Ø . När väggmaterialet är sprött/svagt, använd ankarmassa för att förstärka materialet. Skruv: Art. nr. 10175 Nylonplugg: Art. nr. 10189

Porösa material

Endast ett verktyg behövs!

Förankringsskruvar och karmhylsor passar för infästning i trä, plast, stål och aluminium. Karmhylsor i aluminium och stål rekommenderas vid intrångsförankring. Rådfråga ävenTEMA support, Tfn. 0930-316 50.

Produktinformation, montagefilm, bildspel mm. Se www.temakarminfastning.se

Stålprofiler

Kombiverktyg: Art. nr. 10162

TEMA kundsupport 0930-316 50. Trädgårdsgatan 35, 914 33 Nordmaling.

Fönster 1. Ställ in karmen och justera hylsorna i bottenstycket i våg.

2. Skruva ut två översta hylsorna.

3. A+B= Lika långa mått.

4. Fäst övriga hylsor runt om och efterjustera vid behov.

Dörrar 1a. Skruva ut två översta hylsorna.

1b. Karmsidorna justeras samtidigt parallellt i väggöppningen enligt nedan. X= fel funktion, samt justera karmöverstycket i våg. (A+B).

2. Loda karmens sidor mot väggsidan och även mot rumssidan. Kontrollera med vattenpass och justera.

3. Vid lika långa diagonalmått (C=D) uppnås förutsättningarna för bästa funktion.

4. Fäst därefter övriga hylsor runt om och efterjustera.

Passar även alternativa karminfästningspunkter.

KARMMONTAGE • Rationellt • Kvalitetssäkert • Efterjusteringsbart

www.temakarminfastning.se

Saatja: Tiit Kirsipuu <[email protected]>

Saadetud: 16.07.2024 17:17 Adressaat: PÄA Põhja <[email protected]>

Teema: Kauge 6 teavitus päästeametile Manused: VW KTA nr 4_24; 2133823.v4 Tallinn, Kauge tn 6 korteriühistu.asice; Kauge 6 Tallinn.ddoc

TÄHELEPANU! Tegemist on väljastpoolt asutust saabunud kirjaga. Tundmatu saatja korral palume linke ja faile

mitte avada!

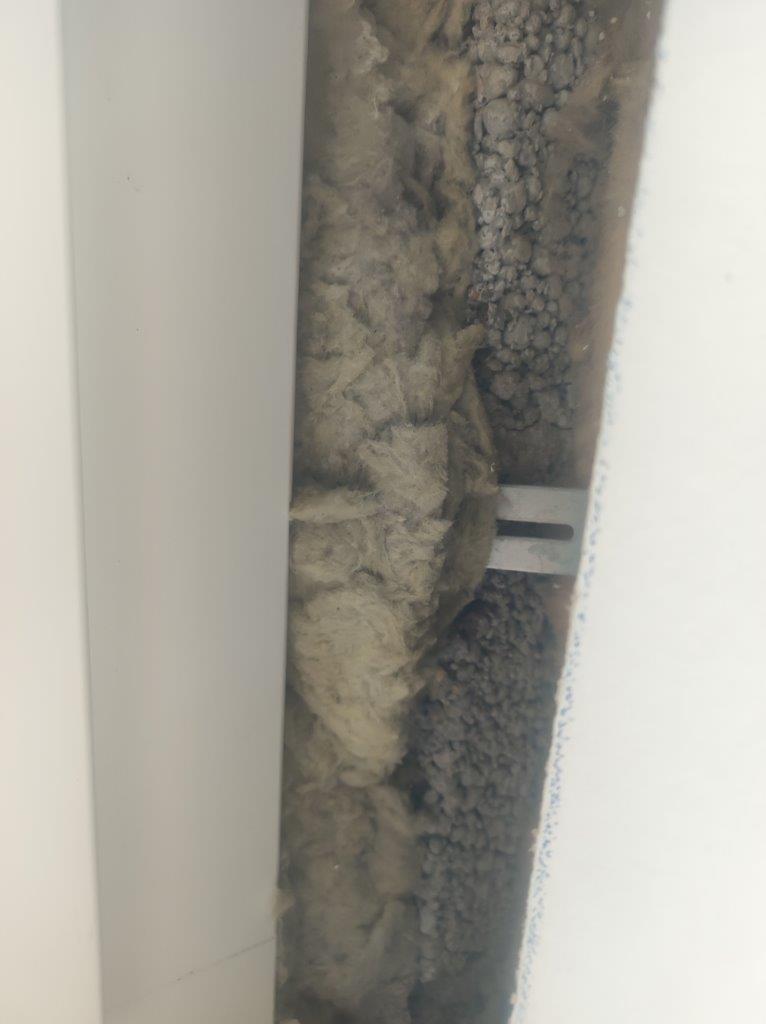

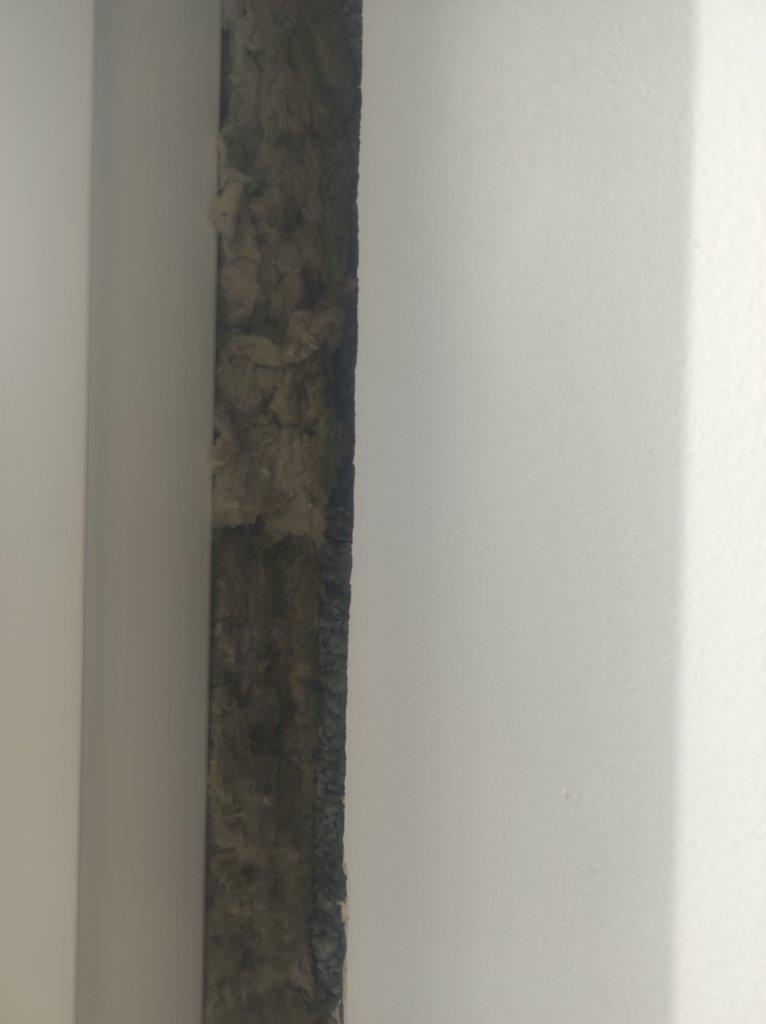

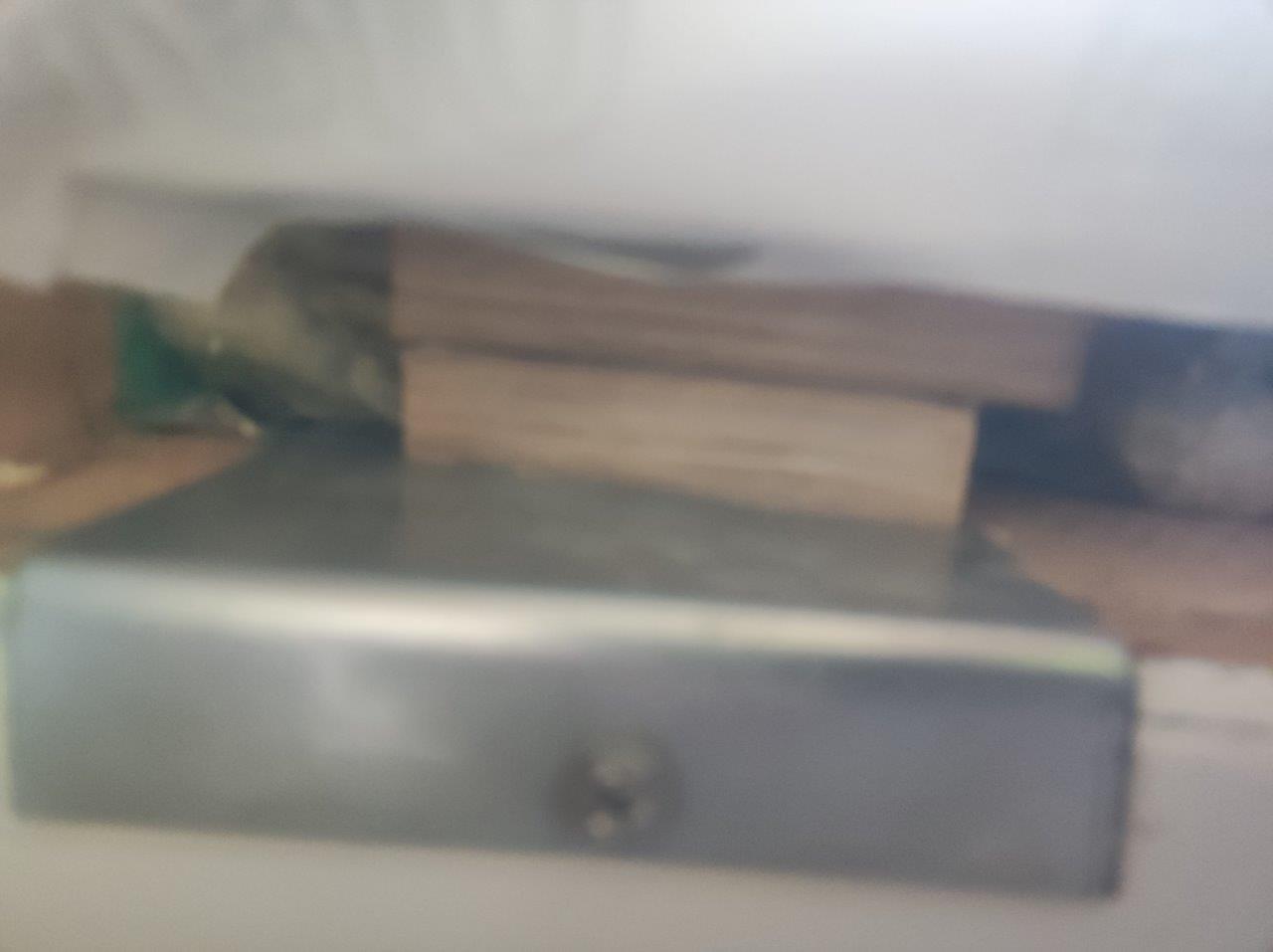

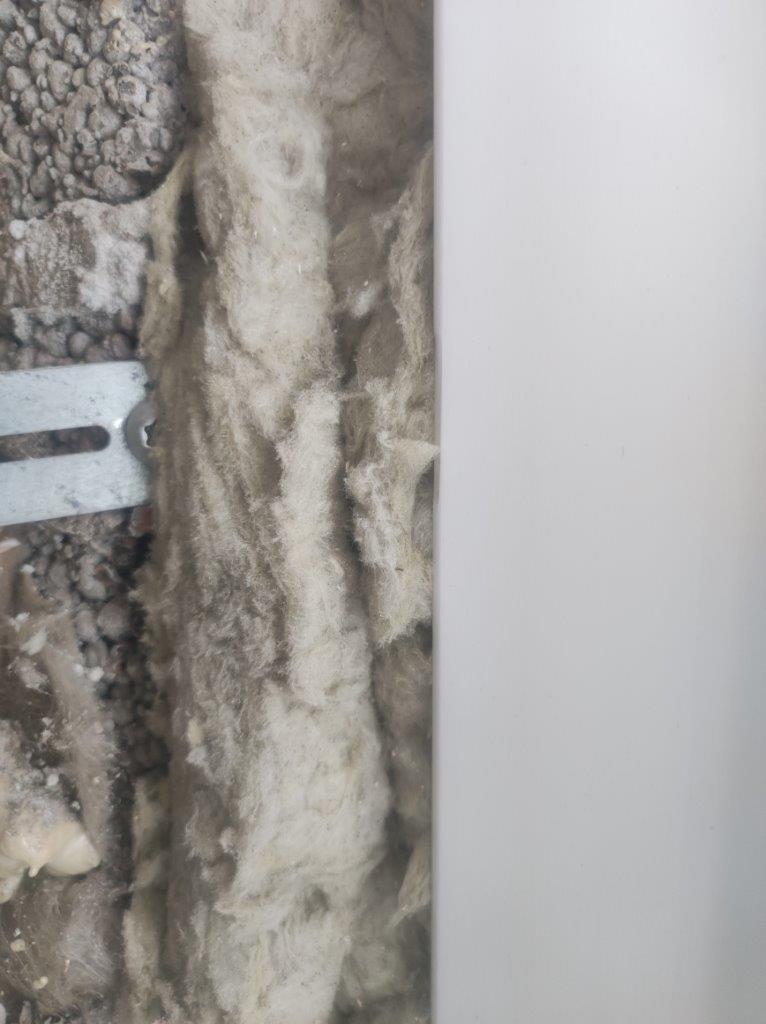

Tuleohutusalase töö teostamisest teavitamine

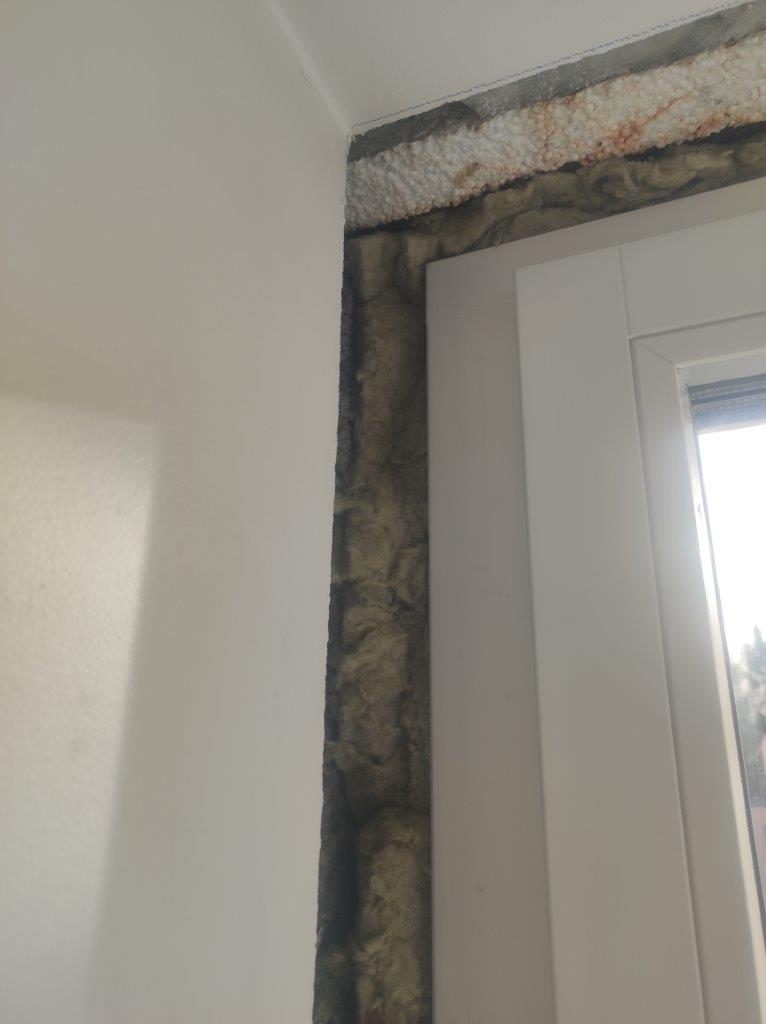

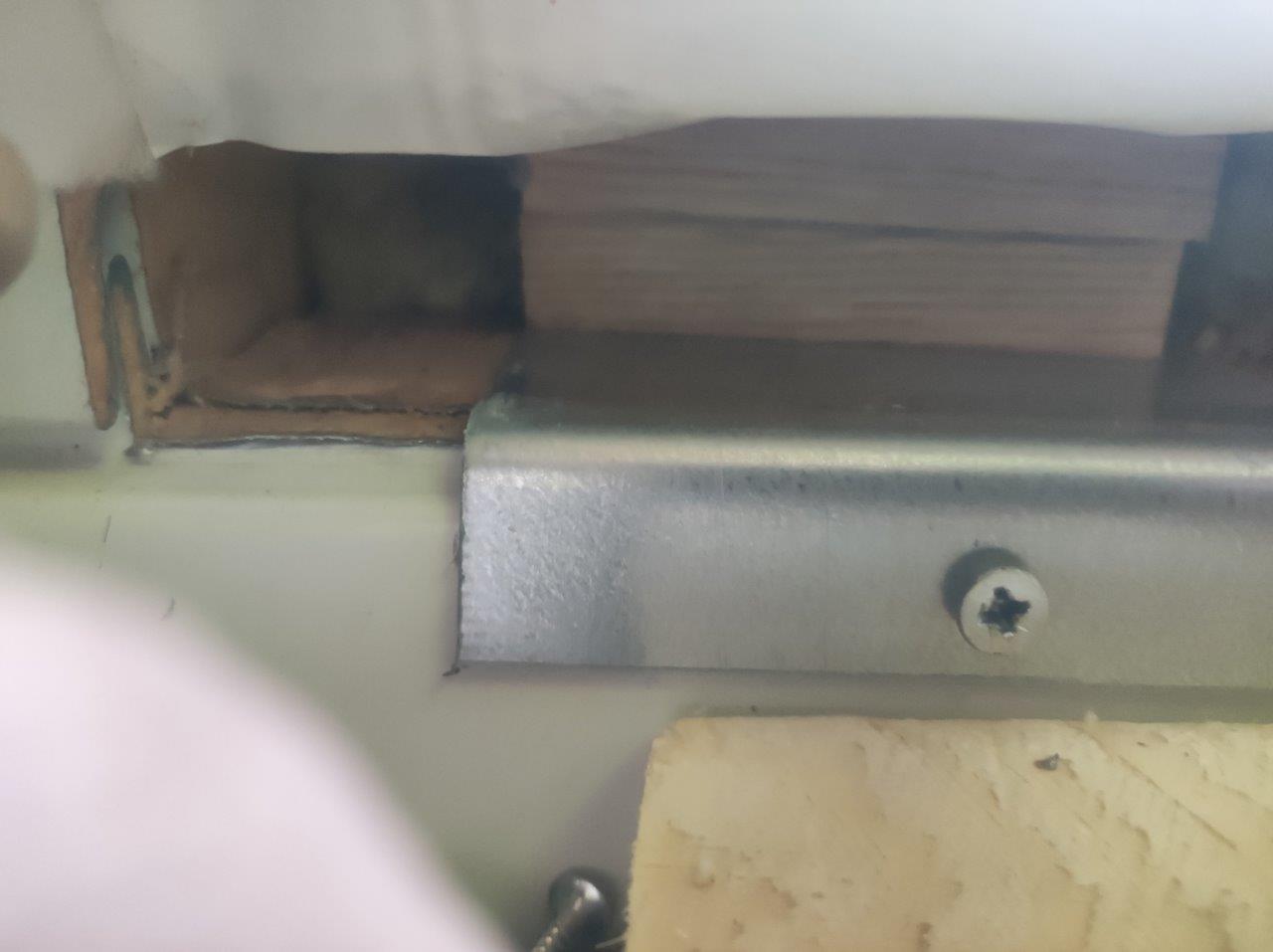

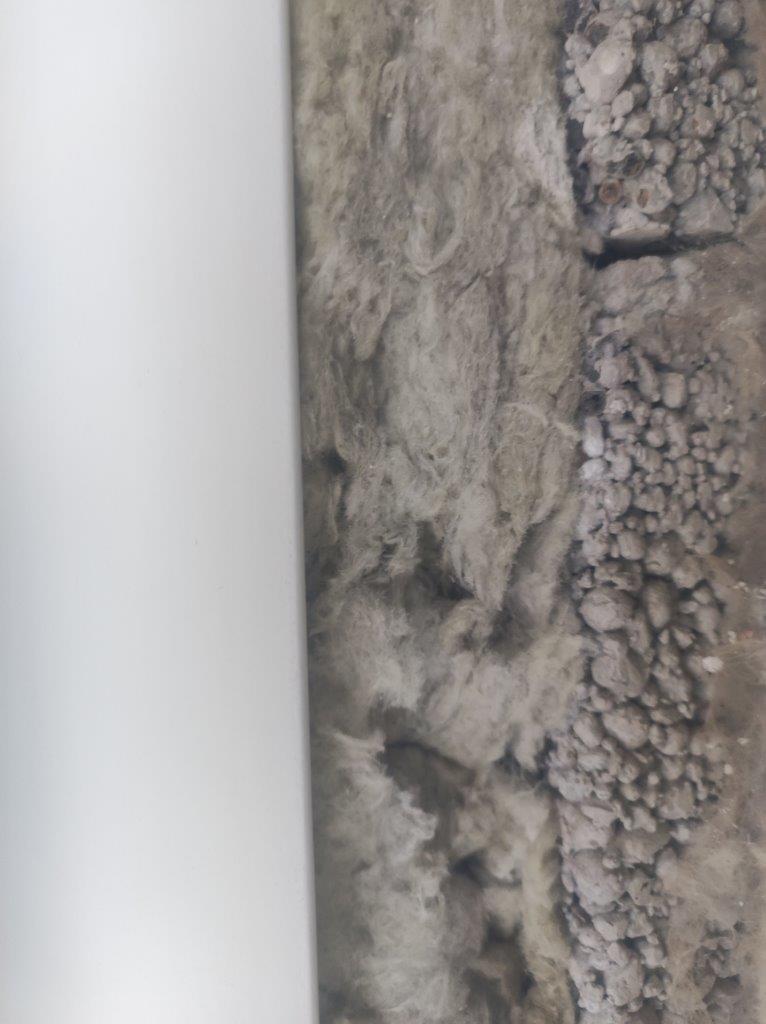

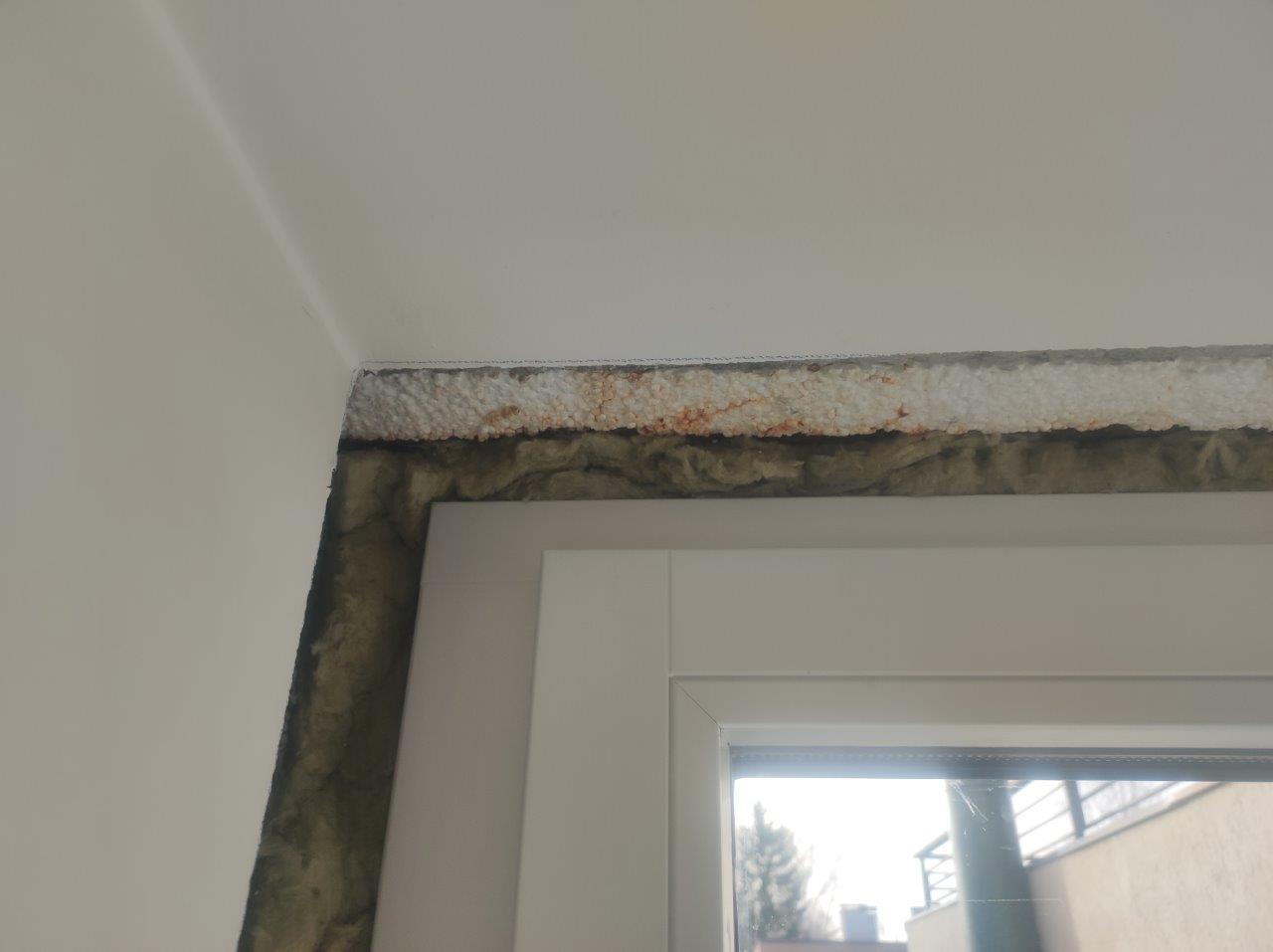

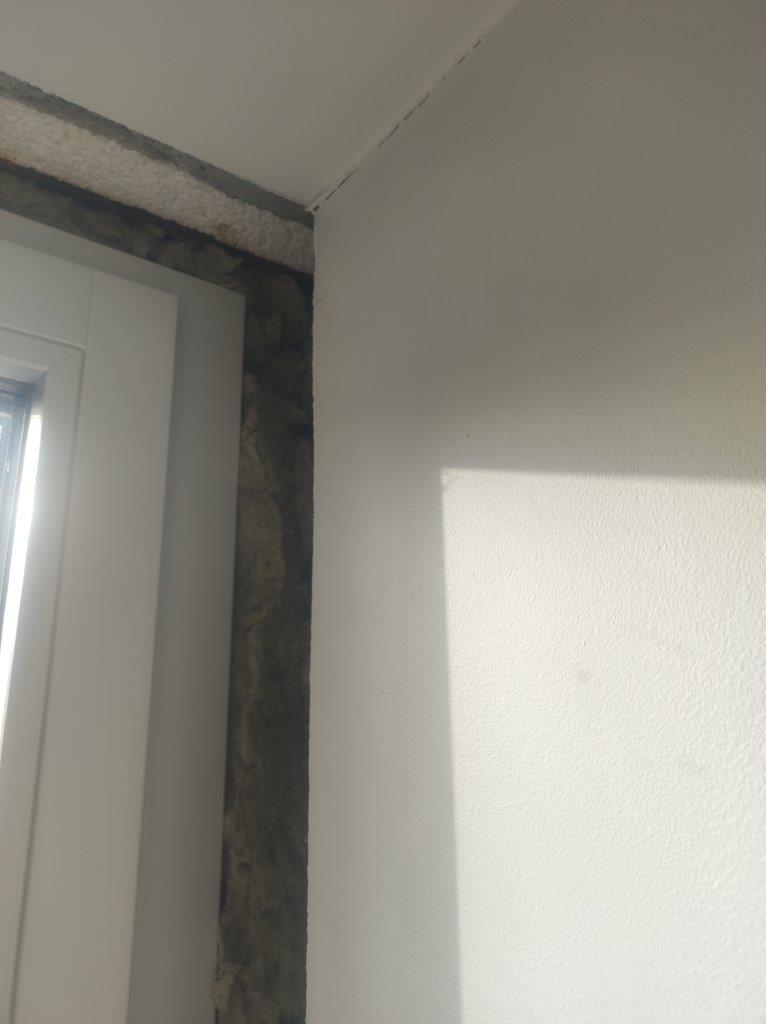

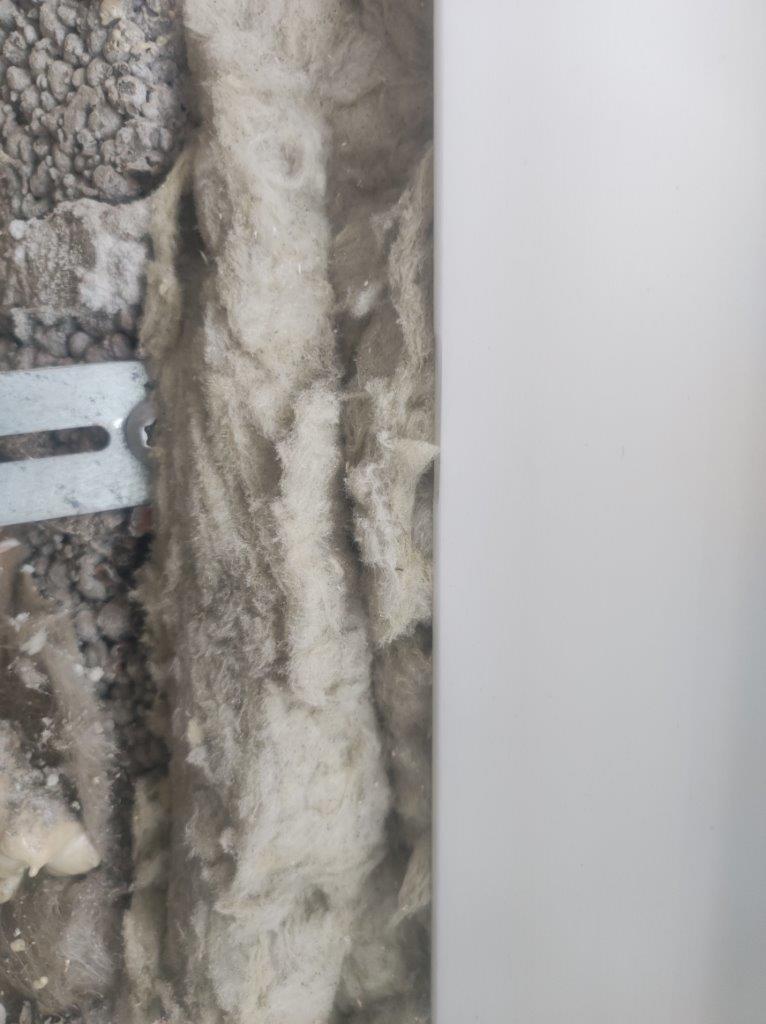

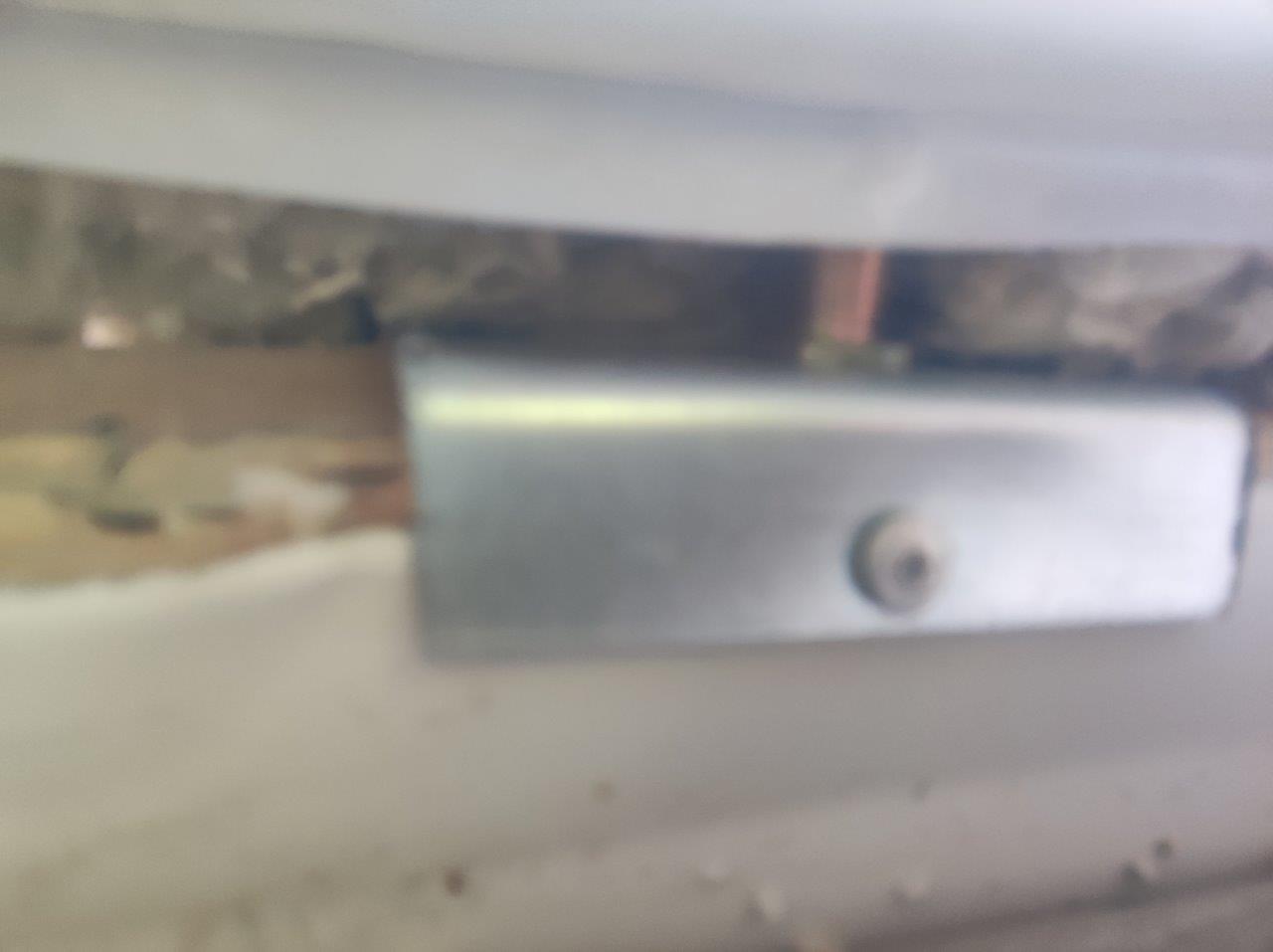

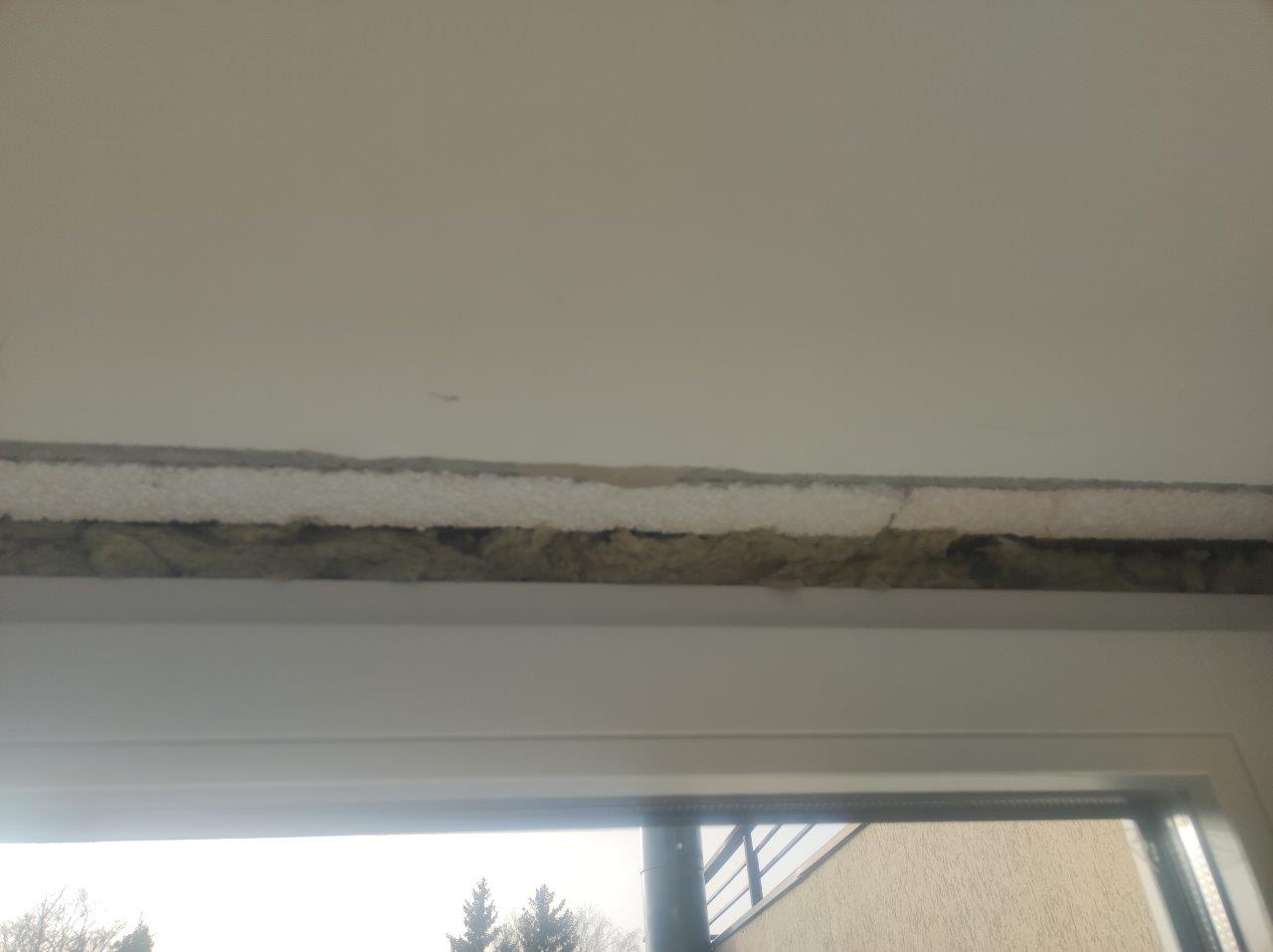

2.09.2009 viis Põhja-Eesti Päästekeskuse insenertehnilise büroo juhtivinspektor Ardon Kaerma läbi paikvaatluse Tallinnas, Kauge tn 6 (Nõmme linnaosa) elamus ja fikseeris objekti tuleohutusalase

olukorra (paikvaatluse protokoll lisatud manusena). Paikvaatluse tulemusena tuvastati objektil mitmeid tuleohutusalaseid puudusi, mille kõrvaldamisega on Korteriühistu Kauge 6 jõudumööda tegelenud. Ühe puudusena tuvastati tookord elamul ehitusprojekti järgsete tuletõkkeakende puudumine. Käesoleval aastal teostati elamus nõutud tuleohutustöö. Elamus on korteritesse 1,2,5,6,9,10,13 ja 14

paigaldatud Viking Window AS poolt toodetud puidust tuletõkkeaken DK88 EI30. Korterelamu tehnilise projekti kohaselt on nimetatud korterites (sise)nurga aken tähistatud tähisega TTA tulepüsivusega E30. Paikvaatluse protokolli kohaselt ei vastanud nimetatud aknad nõutud tulepüsivusklassile ja tuli

välja vahetada. Korteriühistu soovib taotleda linnalt tuleohutustoetust Päästeameti ettekirjutuse kohaselt vajalike tööde

rahastamiseks. Kuna toetuse taotlemise protsess näeb ette, et taotlusele tuleb lisada Päästeametile edastatud teatis

või Päästeameti paikvaatlusel koostatud dokumendi koopia, siis käesoleva kirjaga teavitame Päästeametit tuleohutusalase töö teostamisest. Lisame kirja manusena Päästeameti toonase paikvaatluse protokolli ja tuletõkkeakende paigaldust kinnitava kaetud tööde akti nr 4/2024 koos selle juurde kuuluvate lisadega (joonised, fotod, toote toimivuse püsivuse sertifikaadid jms). Lugupidamisega Tiit Kirsipuu Juhatuse liige Korteriühistu Kauge 6, registrikood 80188489

60 www.itwconstruction.ee

LENGIKINNITUSED

Paigaldusjuhised ______________________________ 61

Adjufixi hülsid, kruvid ja varustus __________ 61–63

Adjufixi meetodi abil kinnitate akna- ja ukselengid kiiresti ja lihtsalt ilma kiilude- ta.

Ainulaadne Rootsis valmistatud lengi- hülss on tsingitud ja omab DNV sertifi- kaati.

Adjufixi hülsside abil saab luua kestva konstruktsiooni, mis on teada ka juhtiva- tele Rootsi aknatootjatele.

ORIGINAAL

61www.itwconstruction.ee

Le ng

ik in

ni tu

se d

Paigaldusjuhend Adjufixi hülsid

Hülsid puitlengile

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- num- ber:

28 100 6 120081

28 500 1 120094

38 100 6 120083

38 500 1 120096

Sobib 12–14 mm augule, keeramise lihtsustamiseks soovitatakse auku 14 mm. Valige võimalikult pikk hülss. Lengi paksus 30 mm: valige 28 mm hülss, mille regu- leerimisala on 0–13 mm lengi pinnast väljapoole. Lengi paksus 35 mm: valige 33 mm hülss, mille regu- leerimisala on 0–18 mm lengi pinnast väljapoole. Lengi paksus 40 mm: valige 38 mm hülss, mille regu- leerimisala on 0–23 mm lengi pinnast väljapoole.

Kui ka kõige pikem hülss ei ole piisav, saab hülssi jätka- ta pikendustüki abil (10 mm). Vt Adjufixi tarvikud.

Hülsid plast-, alumiinium- ja teraslengide- le

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

28 500 1 120125

38 500 1 120126

Hülss alumiinium-, plast- või teraslengidele. Hülsil on M16 väliskeere. Reguleerimisruum 20 mm või 30 mm.

Hülsid plast-, alumiinium- ja teraslengidele

Pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

28 500 1 120127

38 500 1 120128

Hülss paigaldamiseks koos PHM-paigaldusküünega plast- või alumiiniumlengile. Reguleerimisruum 20 mm või 30 mm.

Hülss puitlengide ühendamiseks

Pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

38 50 8 120097

Kahe puitlengi ühendamiseks 10 mm kuuskantvõtme abil.

Paigaldusküüs

Tk /karp

Tk/hulgipa- kend

Tellimis- number:

500 1 120129

Paigaldusküüs kasutamiseks koos PH-hülssidega. Pai- galdusava 18 mm.

Hülsid

Puitlengile

Plast-, alumiinium- ja teraslengile

leng

leng

Tehke nii:

2. Paigaldage lengi alla reguleeritavad kõrgendus- detailid. Reguleerige need ühele kõrgusele ning lõpetuseks naelutage või kruvige kinni.

Kui leng on raske või kui see kinnitatakse poorse materjali külge (nt kergbetoon), lisage hülsile surveseib.

4. Kruvige läbi hülsi Adjufix-kruvid. Valige kruvid vastavalt kinnitusmaterjalile. Kui kinnitamine toimub betooni või muu kivimaterjali külge, puurige läbi hülsi auk.

5. Lengi saab veel reguleerida. Keerates kruvi lahti, reguleerides hülssi ja keerates kruvi uuesti kinni, saab lengi paigaldada täpselt ja tugevalt.

1. Lengis peab olema 12–14 mm läbi ulatuv ava. Hülss keeratakse auku Adjufixi paigaldustööriista abil lengi välisküljelt.

leng

leng

sein

sein

3. Tõstke leng oma kohale ning kasutades sama Adjufixi tööriista, keerake hülssi lengi sisepoolelt, misjärel leng kinnitub seina külge. Kontrollige, et lengi diagonaalid oleks võrdsed ja leng sirge.

Tähelepanu! On oluline, et lengi ja seina vahele jääv pragu isoleeritaks elastse isolatsioonimaterjaliga (mitte polüuretaanvahuga). Sellisel juhul saab lengi vajaduse korral ka hiljem reguleerida.

62 www.itwconstruction.ee

Adjufix-kruvid

Kruvid standardlengi kinnitamiseks puitkarkassi külge

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

6 × 50 100 24 120101

6 × 65 100 8 120102

Tavasuuruses akna- ja ukselengidele. Torx 25.

Kruvid raske lengi kinnitamiseks puitkarkassi külge

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

8 × 64 8 60 120065

8 × 64 100 8 120103

Rasketele akna- ja ukselengidele. Torx 30.

Kruvid ja nailontüüblid betoonile ja täistellistele.

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

8 × 60 100 6 120109

8 × 80 100 6 120111

Tüübel on spetsiaalselt valmistatud nii, et see sobib pai- galdamiseks läbi Adjufixi hülsi. Puur, Ø 8 mm, Torx 25.

Kruvid betoonile ja täistellisele

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

7,5 × 50 100 8 120456

7,5 × 70 100 8 120457

Puur, Ø 6 mm. Torx 30.

Kergbetooni, kärgtelliste ja leca-plokkide puhul kasutage kruvisid ja nailontüübleid.

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

8 × 100 50 6 120112

Tüübel on spetsiaalselt valmistatud nii, et see sobib paigaldamiseks läbi Adjufixi hülsi. Puur Ø 8 mm, Torx 25.

Kruvid kergbetoonile, kärgtellistele ja

leca-plokkidele.

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

7,5 × 125

8 14 123822

7,5 × 125

100 8 120458

Puur Ø 6 mm kärgtellistele. Kergbetooni ja leca-plokki ei ole vaja auku ette teha. Torx 30.

Puurkruvid terasele

Ø × pikkus, mm

Tk /karp

Karpi/ hulgipa- kend

Tellimis- number:

5,4 × 32 8 80 120213

5,4 × 32 100 24 120105

5,4 × 50 100 24 120104

Terasprofiilile 1,0–2,5 mm. Torx 25.

Puurkruvid terasele

Ø × pikkus, mm

Tk/karp Karpi/ hulgipa- kend

Tellimis- number:

6,7 × 42 100 24 120106

Terasprofiilile 1,0–3,5 mm. Terasprofiilile 3,5–5 mm puuritakse auk Ø 5,8 mm. Torx 30.

Valige kruvid vastavalt kinnitusmaterjalile. Pärast lengi kohale seadmist, kruvige leng läbi hülsi lengi seestpoolt kinni.

Kruvid

63www.itwconstruction.ee

Le ng

ik in

ni tu

se d

Adjufixi lisavarustus ja tööriistad

Kattekork

Värvus Tk/karp Tellimis- number:

Helepruun 200 120243

Valge 200 120076

Ø 14/19 mm.

Surveseib

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

100 6 120099

Surveseib paigaldatakse koos hülsiga, kui paigaldatakse rasket akent või ust. Ka siis, kui paigaldusaluseks on kergbetoon, kärgtellis või leca-plokk.

Kõrgendusdetail

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

200 6 120098

Kinnitage 10 mm kõrgendusdetail hülsi külge, kui paigalduspragu on suurem kui hülsi reguleerimisvaru (23 mm). Kasutage sõltuvalt kinnituskruvi pikkusest ühe hülsi juures maksimaalselt kahte kõrgendusdetaili.

Reguleeritav kõrgendusdetail

Tk/karp Karpi/hulgipa- kend

Tellimis- number:

4 14 120122

20 6 120107

Reguleeritav kõrgendusdetail 10–17 mm lengi alla toestama lengi horisontaalsuunas.

Lisavarustus

Vt lisavarustuse kasutusjuhiseid eelmistelt lehekülgedelt.

Adjufixi hülsipaigaldustera

Tk/karp Tellimis- number:

1 120093

Tööriist kruvikeerajaga ühendamiseks ning hülsi paigal- damiseks lengi sisse kiiresti, horisontaalselt ja vajaliku sügavuseni. Reguleeritav paigaldussügavus.

Narrevõti 8 + 10 mm

Tk/karp Tellimis- number:

1 120089

Adjufixi sisekuuskantvõti

Tk/karp Tellimis- number:

1 120078

Tööriist, millel on: - 8 mm kuuskantpea hülsside keeramiseks lengi sisse - 10 mm kuuskantpea hülsside keeramiseks lengi seest välja - Kruvimisotsa magnethoidik

Lengipaigaldustööriistad

Hülsside reguleerimiseks ja Adjufixi kruvide pingutamiseks kasutage alljärgnevalt esitatud tööriistu.

Kuusnurkotsik

Tk/karp Tellimis- number:

1 AM8

Kuusnurkotsik M8 × 50 mm juhib hülssi kruvimisel

Tallinn, Kauge tn 6 korteriühistu Tel.: +372 56 53 946 Tiit KirsipuuHr Fax:

Kauge tn 6, Nõmme

11215 Tallinn [email protected]

Kuupaev :17.04.2024 Lisa nr. 1 lepingule nr. 2133823.v4 Kauge tn 6, Nõmme, Tallinn

_____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 1 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.1 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.1 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 1

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 2 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1050,0 * 220,0 RR32

KRT.1

PILT ON ILLUSTRATIIVNE

Positsioon : 3 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.1 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1170,0 * 440,0 Värvus: RAL9010

Lehekulg 2

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1140,0

15 70

,0

Positsioon : 4 Kogus: 1 DK88_TT_A Laius/Korgus:1140 x 1570 EI30 KRT.2 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.2 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107

Positsioon : 5 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1080,0 * 230,0 RR32

KRT.2

PILT ON ILLUSTRATIIVNE

Lehekulg 3

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 6 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.2 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 420,0 Värvus: RAL9010

1.0

700,0

22 00

,0

Positsioon : 7 Kogus: 1 DK22S_K Laius/Korgus:700 x 2200 A-5P (RU) KRT.3 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, vasak sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.3 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 69,82

Lehekulg 4

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 8 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.3 pinnakate: ................................ RR20 valge mõõdud: ................................. 20 x 40 mm pikkus: ......................................... 630 mm

PILT ON ILLUSTRATIIVNE

1.0

1150,0

15 70

,0

Positsioon : 9 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.5 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 5

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 10 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 11 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 6

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0

1750,0

1300,0 450,0

15 70

,0

Positsioon : 12 Kogus: 1 DK22-230209-04 Laius/Korgus:1750 x 1570 A-1 KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0) Klaas väljas: 4Low-E (2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,78 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 121,62

Lehekulg 7

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 13 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 14 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1770,0 * 440,0 Värvus: RAL9010

Lehekulg 8

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0

1720,0

450,0 1270,0

15 70

,0

Positsioon : 15 Kogus: 1 DK22-230209-04 Laius/Korgus:1720 x 1570 A-2 KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0; 2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0; 2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,51 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 119,97

Positsioon : 16 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Lehekulg 9

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 17 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1750,0 * 440,0 Värvus: RAL9010

1.0

1150,0

15 80

,0

Positsioon : 18 Kogus: 1 DK22-230209-01 Laius/Korgus:1150 x 1580 A-3P KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 77,27

Lehekulg 10

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 19 Kogus: 2 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Positsioon : 20 Kogus: 2 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.5 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 11

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 80

,0

Positsioon : 21 Kogus: 1 DK22-230209-01 Laius/Korgus:1150 x 1580 A-3P KRT.5 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, parem

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 77,27

Lehekulg 12

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

700,0

21 80

,0

Positsioon : 22 Kogus: 1 DK22S_K Laius/Korgus:700 x 2180 A-5V (RU) KRT.5 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, parem sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.5 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt) ROTO NX snepper raami getriebe peale (788363)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 69,23

Positsioon : 23 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.5 pinnakate: ................................ RR20 valge mõõdud: ................................. 30 x 40 mm pikkus: ......................................... 660 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 13

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 24 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.6 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.6 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Positsioon : 25 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.6

PILT ON ILLUSTRATIIVNE

Lehekulg 14

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 26 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.6 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

1.0

1150,0

15 70

,0

Positsioon : 27 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.9 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.9 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Lehekulg 15

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 28 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.9

PILT ON ILLUSTRATIIVNE

Positsioon : 29 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.9 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

Lehekulg 16

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

700,0

21 50

,0

Positsioon : 30 Kogus: 1 DK22S_K Laius/Korgus:700 x 2150 A-5V (RU) KRT.9 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, parem sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.9 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt) ROTO NX snepper raami getriebe peale (788363)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 68,34

Positsioon : 31 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.9 pinnakate: ................................ RR20 valge mõõdud: ................................. 30 x 40 mm pikkus: ......................................... 660 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 17

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1150,0

15 70

,0

Positsioon : 32 Kogus: 1 DK88_TT_A Laius/Korgus:1150 x 1570 EI30 KRT.10 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.10 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,0 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 107,89

Positsioon : 33 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 210,0 RR32

KRT.10

PILT ON ILLUSTRATIIVNE

Lehekulg 18

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 34 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.10 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 440,0 Värvus: RAL9010

1.0

1130,0

11 70

,0

Positsioon : 35 Kogus: 1 DK88_TT_A Laius/Korgus:1130 x 1170 EI30 KRT.13 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, vasak

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.13 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 6 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,1 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 80

Lehekulg 19

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 36 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.13

PILT ON ILLUSTRATIIVNE

Positsioon : 37 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.13 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

Lehekulg 20

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1130,0

11 70

,0

Positsioon : 38 Kogus: 1 DK88_TT_A Laius/Korgus:1130 x 1170 EI30 KRT.14 DK88 aken (EI30) vaade seest 1 Pöörd-kaldavanev aken, parem

Sees hall silikoon,väljas hall klaasimistihend 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Hingekatted RAL9016 (R07.2) Klaas sees: 16ContraflmEI30 (1.0) Klaas keskel: 4karLow-E (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Tuletõkke silikoon, hall Kattekorgid, RAL9003, hülsid (tuletõkkeaken) 6 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE 24, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) FAP 16 - raami katteliist, värvitud, otsat. valged Veeliist värvitud RAL9010, läikeaste 30 (matt) Väljas veepleki soon, sees aknalaua soon (1.0) Raam sulustatud peidetud hingedega Klaasi vaheliist: Stainless Steel spacer (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 88 mm

Toote soojusjuhtivus: Uw = 1,1 W/m²K Klaasi vaheliist: Stainless Steel spacer (1.0) Toote keskmine kaal (kg): 80

Positsioon : 39 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.14

PILT ON ILLUSTRATIIVNE

Lehekulg 21

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 40 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

1.0 2.0

1730,0

1280,0 450,0

15 70

,0

Positsioon : 41 Kogus: 1 DK22-230209-04 Laius/Korgus:1730 x 1570 A-1 KRT.14 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

2 Pöörd-kaldavanev aken, parem Seest ja väljast halli klaasimistihendiga 1.0;2.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0) Klaas väljas: 4Low-E (1.0) Klaas väljas: 4Low-E (2.0) (1.0; 2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 9 tk Kattekork, plast, 16/19 RAL9003 2 (kein) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 2 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,79 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0) Toote keskmine kaal (kg): 120,52

Lehekulg 22

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 42 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1750,0 * 160,0 RR32

KRT.14

PILT ON ILLUSTRATIIVNE

Positsioon : 43 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1750,0 * 500,0 Värvus: RAL9010

Lehekulg 23

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0

1130,0

15 80

,0

Positsioon : 44 Kogus: 1 DK22-230209-01 Laius/Korgus:1130 x 1580 A-3P KRT.14 DK22 PUIT vaade seest 1 Pöörd-kaldavanev aken, vasak

Seest ja väljast halli klaasimistihendiga 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, lengi paigaldatud hülsid 8 tk Kattekork, plast, 16/19 RAL9003 GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm *Frame grooving solution:

bottom: Soon ruumipoolel, 10x10

Toote soojusjuhtivus: Uw = 0,76 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 76,16

Positsioon : 45 Kogus: 1 X_Veeplekk

1 tk Tsingitud veeplekk, servad ja otsad valtsitud 1150,0 * 160,0 RR32

KRT.5

PILT ON ILLUSTRATIIVNE

Lehekulg 24

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 46 Kogus: 1 T_Aknalaud

MÄNNILIIMPUITKILBIST AKNALAUD 4.0, KRT.14 eest ninaga, esiserv kumer, otsad sirged

PILT ON ILLUSTRATIIVNE

1 tk Aknalaud, A4.0, sirgete otstega mõõduga (pikkus x laius): 1150,0 * 500,0 Värvus: RAL9010

1.0

700,0

21 70

,0

Positsioon : 47 Kogus: 1 DK22S_K Laius/Korgus:700 x 2170 A-5P(RU) KRT.14 DK22 SLIM PUIT vaade seest 1 SLIM Rõduuks, pöörd-kaldavanev, vasak sisse

Seest ja väljast halli klaasimistihendiga 1.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 Klaas sees: 4Low-E (1.0) Klaas keskel: 4 (1.0) Klaas väljas: 4Low-E (1.0) (1.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) GUT Weser 86/32-TI lävepaku profiil Kattekorgid, RAL9003, lengi paigaldatud hülsid 7 tk Kattekork, plast, 16/19 RAL9003 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (1.0) Rõduaken, käepide toapool (1.0) 1 tk GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) DK tootegrupp,paigaldusavad D=16/14mm üleval/vasakul/paremal Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) P631 - VEENINA DK22SLIM UKSELE P631, VÄRVITUD RAL9010 (30% matt)

Toote soojusjuhtivus: Uw = 0,81 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0) Toote keskmine kaal (kg): 68,93

Lehekulg 25

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

Positsioon : 48 Kogus: 1 X_Katteplekk

X_Katteplekk

L-KUJULINE SISENURGA KATTEPLEKK, KRT.14 pinnakate: ................................ RR20 valge mõõdud: ................................. 20 x 40 mm pikkus: ......................................... 630 mm

PILT ON ILLUSTRATIIVNE

Lehekulg 26

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

1.0 2.0 3.0

1880,0

450,0 980,0 450,0

21 80

,0

Positsioon : 49 Kogus: 1 DK22-230209-08 Laius/Korgus:1880 x 2180 RA KRT.14 DK22 PUIT vaade seest 1 Raamita kinnine aken

2 Pöörd-kaldavanev aken, vasak 3 Raamita kinnine aken

Seest ja väljast halli klaasimistihendiga 1.0;2.0;3.0

KRT.14 Viimistlus: RAL 9010 (valge) Raamil: RAL 9010 (valge) Müratõkke- ja raamitihend valged Valged (RAL9016) hingekatted (R07.2) Kandiline, modernne profiililahendus Klaasi konf.: 3k4s+4+s4-20/20 (1.0; 3.0) Klaasi konf.: 3k4s+4+s4-20/20 (2.0) Klaas sees: 4Low-E (1.0; 3.0) Klaas sees: 4Low-E (2.0) Klaas keskel: 4 (1.0; 2.0; 3.0) Klaas väljas: 4Low-E (1.0; 3.0) Klaas väljas: 4Low-E (2.0) (2.0) Käepide Hoppe Tokyo 0710/U26, (RAL9016) Kattekorgid, RAL9003, hülsid, klambrid 3 tk Kattekork, plast, 16/19 RAL9003 2 (kein) V-15870; Veeliist värvitud RAL9010, läikeaste 30 (matt) GUT SPREE-D 24 OF, värvitud, otsatükid valged Veeliist värvitud RAL9010, läikeaste 30 (matt) 1 tk AL196, veeliist; Veeliist värvitud RAL9010, läikeaste 30 (matt) (2.0) GU rõduukse kõrv 115; RAL9016 (30) Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0; 3.0) DK tootegrupp,paigaldusavad D=16/14mm üleval DK22 leng, veeplekisoonega, tüüp 3 Lengi sügavus: 90mm ROTO NX snepper raami getriebe peale (788363) ROTO NX SNEPPER

Toote soojusjuhtivus: Uw = 0,78 W/m²K Klaasi vaheliist: SWS-U RAL9023 (hall) (1.0; 2.0; 3.0) Toote keskmine kaal (kg): 164,63

Lehekulg 27

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________ _____________________________________________________________________________________ Kokku [tk]: 51 Kokku: [m2]: 37,23

Kaalutud Uw: 0,85 W/m²K

Maksetingimused : 50% ettemaksu peale lepingu sõlmimist, 50% enne kauba väljastamist. Tarnetahtaeg: kokkuleppel Hind ei sisalda paigaldust, veeplekke ja aknalaudu, kui toodete kirjelduste juures ei ole teisiti märgitud.

Toodete transportimine objektile on Eesti Vabariigi piires tasuta.

Tarnetähtaeg kehtib juhul, kui on täidetud kõik vajalikud tingimused, st. õigeaegselt tagastatud

allkirjastatud leping ja tähtaegselt tasutud ettemaks, kui see on lepingus ettenähtud.

Toodete valmistamiseks kasutatakse männipuitu, kui toodete kirjelduste juures ei ole teisiti märgitud.

Toodete puitdetailid on reeglina oksavabad, kuid võivad sisaldada üksikuid väikese läbimõõduga

oksakohti. Üle 2m pikkuste puitdetailidel võib esineda piiratud hulk sõrmjätkuga ühendusi. Toodete

puitdetailid on immutatud ja kaetud Teknose ilmastikukindlate vesialuseliste viimistlusmaterjalidega.

Transportimiseks on valmistooted pakendatud kahveltõstukiga teisaldatavale puitalusele. Tooted on nii

omavahel kui ka aluse külge kinnitatud kruviliidete abil.

Iga telllimuse kohta on lisatud abivahendite komplekt, mis sisaldab kasutusjuhendit, toonitud

viimistlusmaterjale pisiparanduste tarbeks, lukuõli ja vajadusel montaazhiavade kattekorke ning soovi

korral paigaldustarvikud. Tooted on alusel määrdumise kaitseks kaetud kilega. Palun ärge ladustage

kiletatud aluseid intensiivse päikese või vihma meelevalda.

Kui toode vajab paigaldamise käigus veepleki kinnitamiseks puidust abiliiste, siis need on tellimuse juurde

kaasa pandud. Kinnitage liist enne paigaldamist. Enne paigaldamist tutvu kindlasti Vikingi

paigaldusjuhendiga www.viking.ee/paigaldusjuhend.pdf

Kui pärast akende ja uste paigaldamist on ruumides kõrge siseniiskus, siis ventileerige ruume!

Viking Window AS kasutab Teie andmeid vastavalt meie privaatsustingimustele, millega saate tutvuda: https://www.viking.ee/info/andmekaitse

Lehekulg 28

TELLIMUSE NR° 2133823.v4 _____________________________________________________________________________________

"Muuja".................................................

"Ostja".............................................

VIKING WINDOW AS

Mäo, 72751 Järvamaa Eesti

tel: +372 384 8900

faks: +372 385 3027

www.viking.ee

[email protected]

TOIMIVUSDEKLARATSIOON nr DK22W-3k-036-003-ET

08.11.2023

Puit (mänd); kvaliteedi klass A1 – A3

Teknos Aquatop

ROTO hinged ja kremoon; Hoppe käepide

Trelleborg L2110

Sissepoole avatav, üheraamne aken

Pöörd-kald Pöördavatav Kaldavatav Kinnine Mitmeavaline

avatav

Klaaspaketiga seotud toimivusnäitajad:

Klaasing: 52 mm 3-kordne klaaspakett; sooja serva vaheliistud (SGG Swisspacer Ultimate); 90% Argooni 10% õhuga täidetud kambrid

EN 14351-1:2006+A2:2016 standard suuruses avatav aken (1230 mm x 1480 mm)

Klaaspaketi tüübid: Ug

(W/m ²K) * Uw (W/m²K)**

Klaaspaketi

päikesetegur (g)*

Klaaspaketi

LT%*

Akna

päikesetegur (g)

Klaaspaketi

Rw (C;Ctr)*

Akna Rw

(C;Ctr)***

4LowE-4-4LowE - standard 0,52 0,77 0,53 73,5% 0,36 34 (-2;-7) 35 (-2;-6)

4LowE(1.0)-4-4LowE(1.0) - ekstra energiatõhus 0,47 0,75 0,37 56,7% 0,25 34 (-2;-7) 35 (-2;-6)

6Lowe-4-6LowE - mürasummutus 0,52 0,78 0,52 72,6% 0,35 38 (-3;-7) 37 (-3;-6)

6LowE-6-6LowE - suured klaasipinnad 0,55 0,80 0,52 72,1% 0,35 36 (-2;-6) 36 (-2;-5)

4SKN176-4-4LowE - päikesekaitse 0,49 0,76 0,35 63,6% 0,24 34 (-2;-7) 35 (-2;-6)

4SKN154-4-4LowE - ekstra päikesekaitse 0,49 0,76 0,26 47,4% 0,18 34 (-2;-7) 35 (-2;-6)

44.1.SiLowE-4-6LowE - mürasummutus 0,55 0,80 0,49 72,1% 0,33 44 (-2;-7) 40 (-2;-6)

4LowE-4-44.2LowE - vandalismikaitse 0,52 0,78 0,53 72,5% 0,36 40 (-2;-7) 38 (-2;-6)

6LowE-6-44.2LowE - vandalismik. & suured 0,57 0,81 0,52 71,6% 0,35 40 (-2;-7) 38 (-2;-6)

klaasid

* SGG Calumen (TÜV Rheinland; report no: 89212153-01 - Verification of Calculation according to EN 410 and EN673)

** Tüübikatsetuse teostaja: DANISH TECHNOLOGICAL INSTITUTE (Notified Body no. 1235; http://www.dti.dk/)

*** Vastavalt EN 14351-1:2006+A2:2016 Lisale B; välja arvatud standardse 3x4 mm klaaspakett - mõõtmine vastavalt ISO 140-3 KTU (Notified Body no. 2018)

Ilmastiku testid:

Tuulekoormus 2000 Pa -- Class 5C (EN 12210:2016)

Õhutihedus 600 Pa -- Class 4 (EN 12207:2016)

Veetihedus 1500 Pa -- Class E1500 (EN 12208:2003)

Tüübikatsetuste teostaja: TÜV Eesti OÜ (Notified Body no. 1526)

Volitatud esindaja allkiri Indrek Rüütel, juhatuse liige 1/1

22

Viking Window AS kinnitab, et

DK22 3-kordse klaasiga aken

on toodetud Viking Window AS poolt Mäos, Järvamaal, ja on mõeldud kasutamiseks hoonete välispiiretes.

Tootele kohaldatakse harmoniseeritud standardit EN 14351-1:2006+A2:2016 ja vastavushindamise süsteemi nr.3

Lengi ja raami materjal:

Viimistlus:

Avanemistüübid:

Sulustus:

Tihendid:

Avanemistüüp:

Versioon 2

Enerest OÜ

Allika tee 14 Tel: +372 56 629 580 www.enerest.ee

Peetri küla Rae

vald, Harjumaa Fax: +372 REG: 12414379

Estonia E-mail: [email protected]

VAT: EE101609180

TEHNILINE ANDMELEHT

ENEREST Poroloon Gunfoam 750ml Elastne ja eriti madala paisumissurvega ühekomponentne kõrgekvaliteediline ehitusvaht. Peab hästi vastu vibratsioonile, sobib eriti hästi kitsastesse ning liikuvatesse vuukidesse. Taastab pärast surve avaldamist esialgse kuju. Vaht on aerosoolballoonis, kasutatav vahupüstoli abil, tardub õhuniiskuse toimel. Tardunud vaht on hea temperatuuri ja heli isolaator. Vahul on väga head liimivad omadused. Nakkub hästi enamike ehitusmaterjalidega, välja arvatud „Teflon”, polüetüleen ja silikoonpinnad. Tardunud vaht ei kannata UV- kiirgust ja vajab katmist. Elastsusest tingituna on elastse vahu fikseerivad omadused võrreldes tavavahtudega väiksemad.

Kasutusalad

Kasutatakse uste ja akende paigaldamiseks, torude isoleerimiseks ja fikseerimiseks, avauste ja tühimike täitmiseks ning heli- ja soojusisolatsiooniks. Sobib hästi kasutuskohtades, kus on oluline ehitusvahu elastsed omadused ning minimaalne paisumissurve – näiteks: puit- ja palkmajade vuugid, kitsad ja survetundlikud vuugid jne.

Kasutamistingimused

Õhutemperatuur kasutamisel -10 °C kuni +30 °C, parimad tulemused +20 °C juures. Ballooni temperatuur kasutamisel +5 °C kuni +25 °C, parimad tulemused +20 °C juures. Ühendatavad pinnad peavad olema puhtad tolmust, lahtistest osakestest ja õlist. Tardunud vaht on vesialuseliste värvidega ülevärvitav.

Kasutusjuhend

Vahuballooni hoida püstises asendis, eemaldada adapteril olev kork ja keerata balloon püstoli külge, hoides ühe käega püstoli käepidemest ja teisega keerata ballooni. Keeramise ajal tuleb jälgida, et püstoli ette ei jääks teisi inimesi. Ballooni ei tohi keerata püstolile nii, et balloon on ventiiliga allapoole või keerates püstolit ballooni peal. Peale püstoli kinnitamist loksutada ballooni vähemalt 20 korda, seejärel alustada tööd hoides püstolit tööasendis, ballooni põhi ülespoole. Aluspinda niisutada, sest vaht paisub niiskuse toimel. Eelnevalt niisutatud pind tagab parema tulemuse. Vahu kogust reguleerida püstoli päästikuga. Külmal ajal on vajalik enne tööga alustamist ballooni soojendada soojas ruumis või soojas vees, Soojendava vee või õhu temperatuur ei tohi ületada +30 °C.

Puhastamine

Tardumata vahtu saab eemaldada atsetooniga, tardunud vahtu mehaaniliselt.

Tehnilised andmed

Omadus Ühik Väärtus Pindkuiv minutid 10–14

Lõigatav (30 mm vahuriba) minutid 30–40

Täielikult tardunud vuugis (+23 °C) tunnid kuni 18

Täielikult tardunud vuugis (+5 °C) tunnid kuni 24

Tihedus kg/m³ 15–20

Tardunud vahu tulekindlus (DIN 4102-1) B3

Mahu kahanemine % kuni 5

Järelpaisumine % kuni 40

Tardunud vahu süttimispunkt °C 400

Versioon 2

Enerest OÜ

Allika tee 14 Tel: +372 56 629 580 www.enerest.ee

Peetri küla Rae

vald, Harjumaa Fax: +372 REG: 12414379

Estonia E-mail: [email protected]

VAT: EE101609180

Venivus katkemiseni (KRI001) % kuni 40

Survetugevus 10% deformatsiooni juures (DIN 53421) N/cm² 1,5

Soojusjuhtivustegur W/(m·K) 0,034

Helisummutuskoefitsent RS,w dB 60

Tardunud vahu temperatuuritaluvus °C pikaajaliselt: -50 kuni +90 lühiajaliselt: -65 kuni +130

Toodud parameetrid on mõõdetud tingimustel +23 °C ja 50% suhtelist õhuniiskust, kui ei ole märgitud teisiti.

Säilitamine

Ballooni tuleb ladustada ning transportida vertikaalselt. Hoida jahedas ja kuivas kohas. Ladustada temperatuuril +5 °C kuni +30 °C. Aerosoolballooni ei tohi hoida temperatuuridel üle +50 °C, soojusallikate läheduses ega otsese päikesevalguse käes. Garanteeritud säilivusaeg avamata pakendis 12 kuud.

Ohutus

Toode on tuleohtlik, kaitsta ülekuumenemise eest ja eemal süttimisallikatest, vältida otsest päikesevalgust ja suitsetamist töötamise ajal. Võib põhjustada ülitundlikkust sissehingamisel ja kokkupuutel nahaga. Kasutamise ajal tagada piisav ventilatsioon. Kanda kaitseprille ja -kindaid. Hoida lastele kättesaamatus kohas. Tardunud ehitusvahtu võib käsitseda ilma igasuguse ohuta tervisele. Täpsem ohutusinfo on kättesaadav toote ohutuskaardil (SDS).

K A R M I N F Ä S T N I N G

www.temakarminfastning.se

Certifierad ISO 9001 ISO 14001

TEMA Karminfästning uppfyller alla krav som ställs på trygg och säker kvalitetsinfästning, oavsett karm- och väggmaterial.

TEMA Karmhylsa 40 mm Art. nr. 10200 -”- 32 mm Art. nr. 10195 -”- 28 mm Art. nr. 10168 -”- 20 mm Art. nr. 10159

Fixeringsskruv

Fixeringsskruv

Fixeringsskruv för TEMA Karmhylsa med borrspets för stålregel, trä, plugg. Art. nr. 10146

Specialplugg. Art. nr. 10199 Förborras med med 7 mm för betong/tegel.

SDS. Borr 7 mm. Art. nr 10184

+ Nylonplugg. Art. nr 10199

Blås rent i hylsa och borrhål.

Produktinformation, montagefilm, bildspel mm. Se www.temakarminfastning.se

Fixeringsskruv Art. nr. 10146

1. 2.

3. 4.

Förankring i träregel

Förankring i plåt- / stålregel

Förankring i betong / tegel

Betong Kombiskruv för trä och betong I träregel är skruven självborrande. Betong förborras med 5,5 mm Ø vilket medför att ingen plugg erfordras utan skruven skär in och fäster direkt i betongen. Kombiskruv: Art. nr. 10501

Träregel

Specialanpassade förankringsskruvar för infästning från porösa material till kraftiga konstruktoner.

Självborrande samt gängskärande skruv Anpassad för stålprofiler med godstjocklek upp till 12 mm. Stålborrande skruv: Art. nr. 10150

Förankringsskruv med plugg för håltegel, leca och siporex Förborras med 8 mm Ø . När väggmaterialet är sprött/svagt, använd ankarmassa för att förstärka materialet. Skruv: Art. nr. 10175 Nylonplugg: Art. nr. 10189

Porösa material

Endast ett verktyg behövs!

Förankringsskruvar och karmhylsor passar för infästning i trä, plast, stål och aluminium. Karmhylsor i aluminium och stål rekommenderas vid intrångsförankring. Rådfråga ävenTEMA support, Tfn. 0930-316 50.

Produktinformation, montagefilm, bildspel mm. Se www.temakarminfastning.se

Stålprofiler

Kombiverktyg: Art. nr. 10162

TEMA kundsupport 0930-316 50. Trädgårdsgatan 35, 914 33 Nordmaling.

Fönster 1. Ställ in karmen och justera hylsorna i bottenstycket i våg.

2. Skruva ut två översta hylsorna.

3. A+B= Lika långa mått.

4. Fäst övriga hylsor runt om och efterjustera vid behov.

Dörrar 1a. Skruva ut två översta hylsorna.

1b. Karmsidorna justeras samtidigt parallellt i väggöppningen enligt nedan. X= fel funktion, samt justera karmöverstycket i våg. (A+B).

2. Loda karmens sidor mot väggsidan och även mot rumssidan. Kontrollera med vattenpass och justera.

3. Vid lika långa diagonalmått (C=D) uppnås förutsättningarna för bästa funktion.

4. Fäst därefter övriga hylsor runt om och efterjustera.

Passar även alternativa karminfästningspunkter.

KARMMONTAGE • Rationellt • Kvalitetssäkert • Efterjusteringsbart

www.temakarminfastning.se
