Taotlus

Proov võetud: 08.08.2024 Analüüs alustatud: 08.08.2024

Analüüs lõpetatud: 12.08.2024

Proovivõtuprotokoll nr: KL2024KK26292 Protokoll vormistatud: 13.08.2024

Proov toodud laborisse: 08.08.2024

Näitaja Ühik Tulemus Meetod

kell: 11:03

kell: 11:12kell: 10:15

Joogivee mikrobioloogiline analüüs

Proovi seisund laborisse saabumisel: Ilma iseärasusteta proov

Proovivõtu koht: Harju maakond, Tallinn, Kesklinna linnaosa, Tartu mnt 43. C-korpus, 3. korrus

Veeallika valdaja: TALLINNA VESI AKTSIASELTS Harju maakond, Tallinn, Põhja-Tallinna linnaosa,

Ädala tn 10, 10614

Tellija: Kadrioru Montessori Kool MTÜ Harju maakond, Viimsi vald, Viimsi alevik, Jasmiini tee 4-

8, 74001

Proovivõtja: spetsialist Kärt Kaeval atesteerimistunnistus nr: 2460/24

Piirnorm

Markeering:Veeallika liik: veevärgivesi

Katseprotokoll NH2024/V148967M

Rahvatervise labor

<3 EVS-EN ISO 6222PMÜ/1 ml Märkus¹Kolooniate arv 22°C

0 EVS-EN ISO 9308-2MPN/100 ml 0Escherichia coli

0 EVS-EN ISO 7899-2PMÜ/100 ml 0Soole enterokokid

Seletus: PMÜ- pesa moodustav ühik. Seletus: MPN-kõige tõenäolisem arv, ühik „MPN/100ml“ on samaväärne

ühikuga „PMÜ/100ml“

Märkus: tulemus < 3 väljendab pesade arvu 1-2 (EVS-EN ISO 8199).

Piirnormide alus: Sotsiaalministri määrus nr. 61, 18.03.2023 „Joogivee kvaliteedi- ja kontrollinõuded ja

analüüsimeetodid ning tarbijale teabe esitamise nõuded“.

Märkus¹: Ebaloomulike muutusteta.

bioanalüütik S.Rudõka

[email protected]

tel: 7 943 600

10108886Aadress: Paldiski mnt. 81, Tallinn, 10614

Terviseamet

Reg. nr.: 70008799 www.terviseamet.ee

Katsetulemused kehtivad uuritud proovide kohta. Protokolli tohib paljundada ainult tervikuna Lk. nr.1(1)

Labor ei vastuta kliendi esitatud andmete õigsuses.

Proov võetud: 08.08.2024 Analüüs alustatud: 08.08.2024

Analüüs lõpetatud: 12.08.2024

Proovivõtuprotokoll nr: KL2024KK26292 Protokoll vormistatud: 13.08.2024

Proov toodud laborisse: 08.08.2024

Näitaja Ühik Tulemus Meetod

kell: 11:03

kell: 11:12kell: 10:15

Joogivee mikrobioloogiline analüüs

Proovi seisund laborisse saabumisel: Ilma iseärasusteta proov

Proovivõtu koht: Harju maakond, Tallinn, Kesklinna linnaosa, Tartu mnt 43. C-korpus, 3. korrus

Veeallika valdaja: TALLINNA VESI AKTSIASELTS Harju maakond, Tallinn, Põhja-Tallinna linnaosa,

Ädala tn 10, 10614

Tellija: Kadrioru Montessori Kool MTÜ Harju maakond, Viimsi vald, Viimsi alevik, Jasmiini tee 4-

8, 74001

Proovivõtja: spetsialist Kärt Kaeval atesteerimistunnistus nr: 2460/24

Piirnorm

Markeering:Veeallika liik: veevärgivesi

Katseprotokoll NH2024/V148967M

Rahvatervise labor

<3 EVS-EN ISO 6222PMÜ/1 ml Märkus¹Kolooniate arv 22°C

0 EVS-EN ISO 9308-2MPN/100 ml 0Escherichia coli

0 EVS-EN ISO 7899-2PMÜ/100 ml 0Soole enterokokid

Seletus: PMÜ- pesa moodustav ühik. Seletus: MPN-kõige tõenäolisem arv, ühik „MPN/100ml“ on samaväärne

ühikuga „PMÜ/100ml“

Märkus: tulemus < 3 väljendab pesade arvu 1-2 (EVS-EN ISO 8199).

Piirnormide alus: Sotsiaalministri määrus nr. 61, 18.03.2023 „Joogivee kvaliteedi- ja kontrollinõuded ja

analüüsimeetodid ning tarbijale teabe esitamise nõuded“.

Märkus¹: Ebaloomulike muutusteta.

bioanalüütik S.Rudõka

[email protected]

tel: 7 943 600

10108886Aadress: Paldiski mnt. 81, Tallinn, 10614

Terviseamet

Reg. nr.: 70008799 www.terviseamet.ee

Katsetulemused kehtivad uuritud proovide kohta. Protokolli tohib paljundada ainult tervikuna Lk. nr.1(1)

Labor ei vastuta kliendi esitatud andmete õigsuses.

OÜ Töökeskkonna Uuringud Tel +372 51 19 300 A/a EE842200001120071358 Reg nr 10109548 +372 661 22 75 Swedbank Gonsiori 21-311 10147 TALLINN [email protected]

Aruannet ei tohi osadena paljundada ilma OÜ Töökeskkonna Uuringud kirjaliku loata

TÖÖKESKKONNA OHUTEGURITE PARAMEETRITE MÕÕTMISTE ARUANNE

KADRIORU MONTESSORI KOOL TARTRU MNT 43

Valgustatus, müra, ventilatsioon

Labori juhataja: Enn Saretok (allkirjastatud digitaalselt)

Töö nr. 424-031

Aruanne sisaldab 14 nummerdatud lehte. Käesolevas aruandes avaldatud arvamused/tõlgendused ei kuulu labori akrediteerimisulatusse.

Tallinn 2024

424-031 2

Sisukord

Sisukord .................................................................................................................................2

Sissejuhatus ............................................................................................................................3

1. Tehisvalgustustiheduse mõõtmine ......................................................................................4

2. Müra mõõtmised .................................................................................................................5

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine ............................................................6

Protokoll nr. 1 ........................................................................................................................7

Tehisvalgustustiheduse mõõtmine

Protokoll nr. 2 ...................................................................................................................... 11

Müra mõõtmine

Protokoll nr. 3 ...................................................................................................................... 13

Ventilatsioonisüsteemide katsetamine ja mõõtmine

Joonis

424-031 3

Sissejuhatus

Töökeskkonna ohutegurite parameetrite mõõtmine objektil KADRIORU

MONTESSORI KOOL, asukohaga TARTRU MNT 43, on teostatud vastavalt kokkuleppele

08. august 2024.

Käesolevas töös on toodud parameetrite – valgustatus, müra, ventilatsioon –

mõõtmised koos vastavate mõõtmisprotokollidega.

Mõõtmistööde tellija: Kadrioru Montessori Kool, Monika Kallaste

[email protected].

Tööde teostamiseks on tellija käest saadud järgmised dokumendid: projekt,

teostusjoonis.

424-031 4 AV 04-2022

1. Tehisvalgustustiheduse mõõtmine

Tehisvalgustustiheduse mõõtmine töökohtadel, tehnoloogilistel pindadel ja

ruumipunktides on teostatud vastavalt mõõtmismetoodikale DIN 5035-6:2006-11 „ Artificial

lighting – Part 6:2006 Measurement and evaluation“.

Sisevalgustiheduse normimise aluseks töökohtadel on EVS-EN 12464-1:2021“.

„Töökohavalgustus“. Osa 1: Sisetöökohad .

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid. Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonisele/mõõteskeemile.

Mõõtmistulemused:

Tehisvalgustustiheduse hooldeväärtus Ēm ja valgustustiheduse ühtlustegur vastasid

normidele. Puudub valguse värelus.

Mõõtmistulemuste korrigeerimist hooldeteguriga käesolevas töös ei teostatud, kuna

tegemist on juba kasutusesoleva objektiga.

Kasutuses olevate valgustite värviesituse üldindeks on Ra ≥ 80, mis vastab nõutavale.

Et valgustustihedus töökohal vastaks normidele, peab seal olema rahuldatud neli

tingimust:

1. tehisvalgustustiheduse hooldeväärtus – näitab valgustustiheduse suurust, mis

on normitud ja see on kirjutuslaudadel 500 luksi. Kui see ei vasta normidele,

tuleb valgustustihedust suurendada.

2. tehisvalgustuse ühtlustegur – keskmise valgustustiheduse ja vähima valgus-

tustiheduse suhe, mis on normitud ja kirjutuslaudadel ei tohi see olla

kirjutuslaudadel alla 0,6. Kui see on alla 0,6, siis valgus on jaotunud tööpinnal

ebaühtlaselt ja silmad väsivad.

3. tehisvalgustuse värviesitusindeks (Ra) – iseloomustab valguse spektraalset

koostist ja see ei tohi olla kirjutuslaudadel alla 80. Maksimaalne suurus on 100

ja see iseloomustab päevavalguse spektrit. Tuleb jälgida, et kontori-ruumides

kasutatakse ainult valgusteid, mille Ra ≥80.

4. valguse värelus – valguse värelus põhjustab ärritust ja võib esile kutsuda

haiguslikke füsioloogilisi nähtusi, nagu peavalu.

424-031 5 AV 06-2023

2. Müra mõõtmised

Müra mõõtmine on teostatud vastavalt mõõtmismetoodikatele:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of

environmental noise.“ – Part 2: „Determination of environmental noise levels.“

mis on kooskõlastatud tellijaga.

Müra normimise aluseks on:

Vabariigi Valitsuse määrus nr. 108 12.04.2007 „Töötervishoiu ja tööohutuse nõuded

mürast mõjutatud töökeskkonnale, töökeskkonna müra piirnormid ja müra mõõtmise kord“.

Sotsiaalministri määrus nr. 42 4. 03. 2002.a. „Müra normtasemed elu-ja puhkealal,

elamutes ning ühiskasutusega hoonetes ja mõõtmise mõõtmise meetodid“ 11. 02. 2017.a.

Taustmüra arvestatakse vastavalt standardi EVS-EN ISO 16032:2004 „Acoustics-

Measurement of sound pressure level from service equipment in buildings – Engineering

Method“.

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid . Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonistele.

Mõõtmistulemused: Mõõdetud müratase lubatut piirväärtust ruumides ei ületa.

424-031 6 AV 09-2023 6

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine

Ventilatsioonisüsteemide katsetamise ja mõõtmise aluseks on standard EVS-EN

12599:2012 „Hoonete ventilatsioon. Katseprotseduurid ja mõõtmismeetodid paigaldatud

ventilatsiooni- ja õhukonditsioneerimissüsteemide üleandmiseks“. („Ventilation for buildings.

Test procedures and measuring methods for hand over air conditioning and ventilation

systems“).

Ventilatsioonisüsteemide normimise aluseks on standard EVS-EN 16798-

1:2019+NA:2019 HOONETE ENERGIATÕHUSUS Osa 1: "Sisekeskkonna lähteandmed

hoonete energiatõhususe projekteerimiseks ja hindamiseks lähtudes siseõhu kvaliteedist,

soojuslikust keskkonnast, valgustusest ja akustikast. Moodul M1-6“.

Süsteemide tähistus, paigutus ja mõõtepunktid ruumides on toodud juurdelisatud

joonisel. Katsetulemused ning reguleerimisseadmete asendid ventilatsioonisüsteemide

passides.

Vastavalt EVS-EN 12599:2012 „HOONETE VENTILATSIOON. Katseprotse-duurid

ja mõõtmismeetodid paigaldatud ventilatsiooni- ja õhukonditsioneerimissüsteemide

üleandmiseks“ on lubatud kõrvalekalle mõõtmistes ruumide järgi ±15% ja ventilaatori

kogutootlikkuses ±10%.

Hinnang mõõtmistulemustele:

Ventilatsioonisüsteemide projekti Tartu mnt. 43 III korruse kohta ei ole.

Ventilatsioonisüsteem tagab ruumidesse sissepuhke 751 l/s, mis tagab normidekohased

tingimused 75-le inimesele. Väljatõmme ruumidest on 332 l/s.

424-031 7 MP 01-2023 Protokolli leht 1 (4)

Protokoll nr. 1

1. Mõõtmise liik tehisvalgustustiheduse mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Luksmeeter HD 2102.1/LP 471 PHOT nr. 13028684/

19037342, kalibreerimistunnistus nr. ATLC - 21/0841,

30.11.2021.a.

Multimeeter BM 857 nr. 042170233, kalibreerimistunnistus ATLE-23/1185 05.10.2023.a.

4. Lisatingimused

Uk= 222V

Mõõtemääramatus ± 10 %.

DIN 5035-6:2006-11 „ Artificial lighting – Part 6:2006

Measurement and evaluation“.

Võõrvalguse välistamine:

kooskõlas p. 6.2.

− lõige 3 (vahe)

− siseõhu temperatuur: 22,8 0C

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 8 MP 01-2023 Protokolli leht 2 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

1 Avatud ruum

Ruumis 1 LED 980 1050 1)

Ruumis 2 LED 825 884 1)

Ruumis 3 LED 1580 1693 1)

Ruumis 4 LED 1030 1104 1)

Ruumis 5 LED 980 1050 1)

Ruumis 6 LED 1440 1543 1)

Ruumis 7 LED 1215 1302 1)

Ruumis 8 LED 1630 1747 1)

Ruumis 9 LED 1290 1383 1)

Ruumis 10 LED 1010 1083 1)

Ruumis 11 LED 1600 1715 1)

Ruumis 12 LED 1500 1608 1)

Ruumis 13 LED 1000 1072 1)

Ruumis 14 LED 1400 1501 1)

Ruumis 15 LED 1725 1849 1)

Ruumis 16 LED 1750 1876 1)

Ruumis 17 LED 1400 1501 1)

Ruumis 18 LED 1210 1297 1)

Ruumis 19 LED 1600 1715 1)

Ēm 1324 1420 300

44.1

1278 1562

ühtlustegur U0 0,62 0,62 ≥0,6

2 Avatud ruum

Ruumis 1 GL 745 799 1)

424-031 9 MP 01-2023 Protokolli leht 3 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Ruumis 2 GL 930 997 1)

Ruumis 3 GL 990 1061 1)

Ruumis 4 GL 600 643 1)

Ruumis 5 GL 850 911 1)

Ruumis 6 GL 1030 1104 1)

Ruumis 7 GL 1020 1093 1)

Ruumis 8 GL 790 847 1)

Ruumis 9 GL 680 729 1)

Ruumis 10 GL 800 857 1)

Ruumis 11 GL 860 922 1)

Ēm 845 906 300

44.1

815 996

ühtlustegur U0 0,71 0,71 ≥0,6

3 Boks

Ruumis 1 LED 820 879 1)

Ruumis 2 LED 850 911 1)

Ruumis 3 LED 960 1029 1)

Ēm 877 940 300

44.1

846 1034

ühtlustegur U0 0,94 0,94 ≥0,6

4 WC

Pott 1 LED+GL 590 632

Valamu 2 LED+GL 760 815

Ēm 675 723 200

10.4

651 796

ühtlustegur U0 0,87 0,87 ≥0,4

5 WC

424-031 10 MP 01-2023 Protokolli leht 4 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Pott 1 LED+GL 670 718

Valamu 2 LED+GL 810 868

Ēm 740 793 200

10.4

714 872

ühtlustegur U0 0,91 0,91 ≥0,4

Märkused: 1) mõõtmine 0,85 m kõrgusel põrandapinnast

GL - valgusti tüüp - gaaslahendus;

LED - valgusti tüüp - pooljuht;

Em - mõõdetud valgustustihedus;

KH - valgustustiheduse hooldetegur

KU - võrgupinge koefitsient

-protokolli lõpp-

424-031 11 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 2

1. Mõõtmise liik müra mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Müramõõdik CESVA SC310 nr. T223368

Kalibreeritud 28. 12. 2022.a., 110438-1-1

Akustiline kalibraator SPK 05000 nr. 20846

Kalibreeritud 02. 08. 2022.a., KL-144-22-233

mõõtemääramatus: ±1,0dB

4. Lisatingimused

Mõõtmismetoodikad:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of environmental noise.“ – Part 2: „Determination of environmental noise levels.“

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 12 MP 01-2023 Protokolli leht 2 (2)

Ruumi nr.

Ruumi nimetus Mõõte- koha

Mõõdetud müratase, dB Taustmüra, Mõõdetud Mõõdetud Järel- Mõõdetud Korrigeeritud Müra Märkused

nr. LpA,eq,T LpC LpA taseme müra kõla, müra LpA,eq,T piirväärtus,

erinevus korrigeerimine s korrigeerimine LpA,eq,T

taustmürast,

dB taustmürast,

dB järelkõlast, dB dB dB

1 Avatud ruum

Ruumis 34,8 44,5 28,8 6,0 1,3 33,5 35 1)

2 Avatud ruum

Ruumis 34,7 52,8 30,6 4,1 2,1 32,6 35 1)

3 Boks

Ruumis 34,3 57,1 27,5 6,8 1,0 33,3 35 1)

4 WC

Ruumis 30,9 57,7 30,9 40 1)

5 WC

Ruumis 30,8 58,2 30,8 40 1)

Märkused: 1) Ventilatsiooniseadme müra

-protokolli lõpp-

424-031 13 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 3

1. Mõõtmise liik ventilatsioonisüsteemide katsetamine ja mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid TSI mudel 9565-P, nr. 9595P1333011; andur 964, nr.

P13310009. Kalibreeritud 08. 03. 2022.a., kalibreerimis-

tunnistus KI-013-22 08.03.2022.a.

Mõõtetorbik TESTO 410

4. Lisatingimused mõõtemääramatus:

õhu temperatuur: ± 1,0 0C

õhu liikumiskiirus: ± 7 %

õhu rõhk: ± 3 %

õhuhulgad: ±10 %

Mõõtmismetoodika: EVS-EN 12599 Ventilation for buildings. Test procedures and measuring methods for handling over installed ventilation and air conditioning systems.

Akrediteeritud alasse kuulub õhu rõhkude vahe ja õhu liikumiskiirus.

Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 14 MP 01-2023 Protokolli leht 2 (2)

VENTILATSIOONISÜSTEEM SV - 1 Töö nr., teostamise aeg 424-031 08.08.2024 PASS NR. 1

Objekt KADRIORU MONTESSORI KOOL. Tartu mnt. 43 III korrus

Süsteemi ülesanne üldvahetuslik sissepuhe ja väljatõmme III korrusel kooli ruumidest

Ventagregaadi asukoht tehniline ruum

Töö režiim olemasolev agregaat, päevane kiirus

PITOMETRAAŽ / ANEMOMETRAAŽ Mõõtepunkt Ristlõike Keskmine rõhk Õhu liiku- Õhu vooluhulk

Ruumi Mõõt pind, m2 Hst Hd miskiirus Tegelik

nr. nr. mm a ,mm Pa Pa m/s l/s

sissepuhe arvutuslik 751

1 S KTS 125(360) 10 45 - - 31

2 S KTS 125(360) 10 55 - - 35

3 S Ø200 0,031 anemometraaž 3,18 115

4 S Ø200 0,031 anemometraaž 3,18 95

5 S Ø200 0,031 anemometraaž 3,18 85

6 S Ø200 0,031 anemometraaž 3,18 90

7 S Ø200 0,031 anemometraaž 3,18 90

8 S Ø200 0,031 anemometraaž 3,18 100

9 S Ø200 0,031 anemometraaž 3,18 75

10 S KTS 160(360) 14 17 - - 35

väljatõmme arvutuslik 332

1 V KSO 125 10 14 - - 15

2 V KSO 125 10 16 - - 16

3 V 500x200 0,100 anemometraaž 0,10 10

4 V KSO 100 10 22 - - 13

5 V 800x200 0,160 anemometraaž 1,00 160

6 V 500x300 0,150 anemometraaž 0,60 90

7 V KSO 160 14 22 - - 28

-protokolli lõpp-

OÜ Töökeskkonna Uuringud Tel +372 51 19 300 A/a EE842200001120071358 Reg nr 10109548 +372 661 22 75 Swedbank Gonsiori 21-311 10147 TALLINN [email protected]

Aruannet ei tohi osadena paljundada ilma OÜ Töökeskkonna Uuringud kirjaliku loata

TÖÖKESKKONNA OHUTEGURITE PARAMEETRITE MÕÕTMISTE ARUANNE

KADRIORU MONTESSORI KOOL TARTRU MNT 43

Valgustatus, müra, ventilatsioon

Labori juhataja: Enn Saretok (allkirjastatud digitaalselt)

Töö nr. 424-031

Aruanne sisaldab 14 nummerdatud lehte. Käesolevas aruandes avaldatud arvamused/tõlgendused ei kuulu labori akrediteerimisulatusse.

Tallinn 2024

424-031 2

Sisukord

Sisukord .................................................................................................................................2

Sissejuhatus ............................................................................................................................3

1. Tehisvalgustustiheduse mõõtmine ......................................................................................4

2. Müra mõõtmised .................................................................................................................5

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine ............................................................6

Protokoll nr. 1 ........................................................................................................................7

Tehisvalgustustiheduse mõõtmine

Protokoll nr. 2 ...................................................................................................................... 11

Müra mõõtmine

Protokoll nr. 3 ...................................................................................................................... 13

Ventilatsioonisüsteemide katsetamine ja mõõtmine

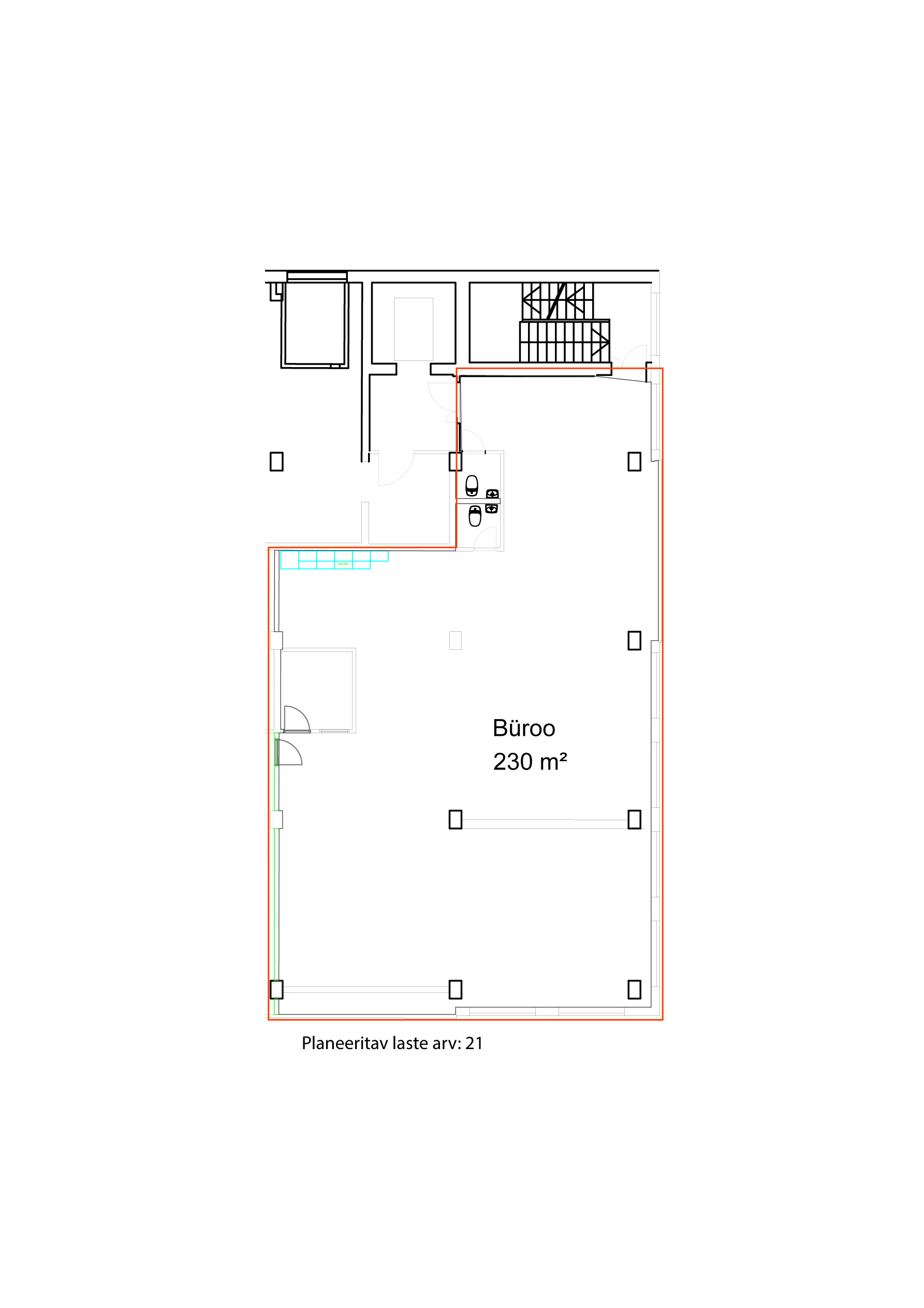

Joonis

424-031 3

Sissejuhatus

Töökeskkonna ohutegurite parameetrite mõõtmine objektil KADRIORU

MONTESSORI KOOL, asukohaga TARTRU MNT 43, on teostatud vastavalt kokkuleppele

08. august 2024.

Käesolevas töös on toodud parameetrite – valgustatus, müra, ventilatsioon –

mõõtmised koos vastavate mõõtmisprotokollidega.

Mõõtmistööde tellija: Kadrioru Montessori Kool, Monika Kallaste

[email protected].

Tööde teostamiseks on tellija käest saadud järgmised dokumendid: projekt,

teostusjoonis.

424-031 4 AV 04-2022

1. Tehisvalgustustiheduse mõõtmine

Tehisvalgustustiheduse mõõtmine töökohtadel, tehnoloogilistel pindadel ja

ruumipunktides on teostatud vastavalt mõõtmismetoodikale DIN 5035-6:2006-11 „ Artificial

lighting – Part 6:2006 Measurement and evaluation“.

Sisevalgustiheduse normimise aluseks töökohtadel on EVS-EN 12464-1:2021“.

„Töökohavalgustus“. Osa 1: Sisetöökohad .

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid. Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonisele/mõõteskeemile.

Mõõtmistulemused:

Tehisvalgustustiheduse hooldeväärtus Ēm ja valgustustiheduse ühtlustegur vastasid

normidele. Puudub valguse värelus.

Mõõtmistulemuste korrigeerimist hooldeteguriga käesolevas töös ei teostatud, kuna

tegemist on juba kasutusesoleva objektiga.

Kasutuses olevate valgustite värviesituse üldindeks on Ra ≥ 80, mis vastab nõutavale.

Et valgustustihedus töökohal vastaks normidele, peab seal olema rahuldatud neli

tingimust:

1. tehisvalgustustiheduse hooldeväärtus – näitab valgustustiheduse suurust, mis

on normitud ja see on kirjutuslaudadel 500 luksi. Kui see ei vasta normidele,

tuleb valgustustihedust suurendada.

2. tehisvalgustuse ühtlustegur – keskmise valgustustiheduse ja vähima valgus-

tustiheduse suhe, mis on normitud ja kirjutuslaudadel ei tohi see olla

kirjutuslaudadel alla 0,6. Kui see on alla 0,6, siis valgus on jaotunud tööpinnal

ebaühtlaselt ja silmad väsivad.

3. tehisvalgustuse värviesitusindeks (Ra) – iseloomustab valguse spektraalset

koostist ja see ei tohi olla kirjutuslaudadel alla 80. Maksimaalne suurus on 100

ja see iseloomustab päevavalguse spektrit. Tuleb jälgida, et kontori-ruumides

kasutatakse ainult valgusteid, mille Ra ≥80.

4. valguse värelus – valguse värelus põhjustab ärritust ja võib esile kutsuda

haiguslikke füsioloogilisi nähtusi, nagu peavalu.

424-031 5 AV 06-2023

2. Müra mõõtmised

Müra mõõtmine on teostatud vastavalt mõõtmismetoodikatele:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of

environmental noise.“ – Part 2: „Determination of environmental noise levels.“

mis on kooskõlastatud tellijaga.

Müra normimise aluseks on:

Vabariigi Valitsuse määrus nr. 108 12.04.2007 „Töötervishoiu ja tööohutuse nõuded

mürast mõjutatud töökeskkonnale, töökeskkonna müra piirnormid ja müra mõõtmise kord“.

Sotsiaalministri määrus nr. 42 4. 03. 2002.a. „Müra normtasemed elu-ja puhkealal,

elamutes ning ühiskasutusega hoonetes ja mõõtmise mõõtmise meetodid“ 11. 02. 2017.a.

Taustmüra arvestatakse vastavalt standardi EVS-EN ISO 16032:2004 „Acoustics-

Measurement of sound pressure level from service equipment in buildings – Engineering

Method“.

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid . Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonistele.

Mõõtmistulemused: Mõõdetud müratase lubatut piirväärtust ruumides ei ületa.

424-031 6 AV 09-2023 6

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine

Ventilatsioonisüsteemide katsetamise ja mõõtmise aluseks on standard EVS-EN

12599:2012 „Hoonete ventilatsioon. Katseprotseduurid ja mõõtmismeetodid paigaldatud

ventilatsiooni- ja õhukonditsioneerimissüsteemide üleandmiseks“. („Ventilation for buildings.

Test procedures and measuring methods for hand over air conditioning and ventilation

systems“).

Ventilatsioonisüsteemide normimise aluseks on standard EVS-EN 16798-

1:2019+NA:2019 HOONETE ENERGIATÕHUSUS Osa 1: "Sisekeskkonna lähteandmed

hoonete energiatõhususe projekteerimiseks ja hindamiseks lähtudes siseõhu kvaliteedist,

soojuslikust keskkonnast, valgustusest ja akustikast. Moodul M1-6“.

Süsteemide tähistus, paigutus ja mõõtepunktid ruumides on toodud juurdelisatud

joonisel. Katsetulemused ning reguleerimisseadmete asendid ventilatsioonisüsteemide

passides.

Vastavalt EVS-EN 12599:2012 „HOONETE VENTILATSIOON. Katseprotse-duurid

ja mõõtmismeetodid paigaldatud ventilatsiooni- ja õhukonditsioneerimissüsteemide

üleandmiseks“ on lubatud kõrvalekalle mõõtmistes ruumide järgi ±15% ja ventilaatori

kogutootlikkuses ±10%.

Hinnang mõõtmistulemustele:

Ventilatsioonisüsteemide projekti Tartu mnt. 43 III korruse kohta ei ole.

Ventilatsioonisüsteem tagab ruumidesse sissepuhke 751 l/s, mis tagab normidekohased

tingimused 75-le inimesele. Väljatõmme ruumidest on 332 l/s.

424-031 7 MP 01-2023 Protokolli leht 1 (4)

Protokoll nr. 1

1. Mõõtmise liik tehisvalgustustiheduse mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Luksmeeter HD 2102.1/LP 471 PHOT nr. 13028684/

19037342, kalibreerimistunnistus nr. ATLC - 21/0841,

30.11.2021.a.

Multimeeter BM 857 nr. 042170233, kalibreerimistunnistus ATLE-23/1185 05.10.2023.a.

4. Lisatingimused

Uk= 222V

Mõõtemääramatus ± 10 %.

DIN 5035-6:2006-11 „ Artificial lighting – Part 6:2006

Measurement and evaluation“.

Võõrvalguse välistamine:

kooskõlas p. 6.2.

− lõige 3 (vahe)

− siseõhu temperatuur: 22,8 0C

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 8 MP 01-2023 Protokolli leht 2 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

1 Avatud ruum

Ruumis 1 LED 980 1050 1)

Ruumis 2 LED 825 884 1)

Ruumis 3 LED 1580 1693 1)

Ruumis 4 LED 1030 1104 1)

Ruumis 5 LED 980 1050 1)

Ruumis 6 LED 1440 1543 1)

Ruumis 7 LED 1215 1302 1)

Ruumis 8 LED 1630 1747 1)

Ruumis 9 LED 1290 1383 1)

Ruumis 10 LED 1010 1083 1)

Ruumis 11 LED 1600 1715 1)

Ruumis 12 LED 1500 1608 1)

Ruumis 13 LED 1000 1072 1)

Ruumis 14 LED 1400 1501 1)

Ruumis 15 LED 1725 1849 1)

Ruumis 16 LED 1750 1876 1)

Ruumis 17 LED 1400 1501 1)

Ruumis 18 LED 1210 1297 1)

Ruumis 19 LED 1600 1715 1)

Ēm 1324 1420 300

44.1

1278 1562

ühtlustegur U0 0,62 0,62 ≥0,6

2 Avatud ruum

Ruumis 1 GL 745 799 1)

424-031 9 MP 01-2023 Protokolli leht 3 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Ruumis 2 GL 930 997 1)

Ruumis 3 GL 990 1061 1)

Ruumis 4 GL 600 643 1)

Ruumis 5 GL 850 911 1)

Ruumis 6 GL 1030 1104 1)

Ruumis 7 GL 1020 1093 1)

Ruumis 8 GL 790 847 1)

Ruumis 9 GL 680 729 1)

Ruumis 10 GL 800 857 1)

Ruumis 11 GL 860 922 1)

Ēm 845 906 300

44.1

815 996

ühtlustegur U0 0,71 0,71 ≥0,6

3 Boks

Ruumis 1 LED 820 879 1)

Ruumis 2 LED 850 911 1)

Ruumis 3 LED 960 1029 1)

Ēm 877 940 300

44.1

846 1034

ühtlustegur U0 0,94 0,94 ≥0,6

4 WC

Pott 1 LED+GL 590 632

Valamu 2 LED+GL 760 815

Ēm 675 723 200

10.4

651 796

ühtlustegur U0 0,87 0,87 ≥0,4

5 WC

424-031 10 MP 01-2023 Protokolli leht 4 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Pott 1 LED+GL 670 718

Valamu 2 LED+GL 810 868

Ēm 740 793 200

10.4

714 872

ühtlustegur U0 0,91 0,91 ≥0,4

Märkused: 1) mõõtmine 0,85 m kõrgusel põrandapinnast

GL - valgusti tüüp - gaaslahendus;

LED - valgusti tüüp - pooljuht;

Em - mõõdetud valgustustihedus;

KH - valgustustiheduse hooldetegur

KU - võrgupinge koefitsient

-protokolli lõpp-

424-031 11 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 2

1. Mõõtmise liik müra mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Müramõõdik CESVA SC310 nr. T223368

Kalibreeritud 28. 12. 2022.a., 110438-1-1

Akustiline kalibraator SPK 05000 nr. 20846

Kalibreeritud 02. 08. 2022.a., KL-144-22-233

mõõtemääramatus: ±1,0dB

4. Lisatingimused

Mõõtmismetoodikad:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of environmental noise.“ – Part 2: „Determination of environmental noise levels.“

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 12 MP 01-2023 Protokolli leht 2 (2)

Ruumi nr.

Ruumi nimetus Mõõte- koha

Mõõdetud müratase, dB Taustmüra, Mõõdetud Mõõdetud Järel- Mõõdetud Korrigeeritud Müra Märkused

nr. LpA,eq,T LpC LpA taseme müra kõla, müra LpA,eq,T piirväärtus,

erinevus korrigeerimine s korrigeerimine LpA,eq,T

taustmürast,

dB taustmürast,

dB järelkõlast, dB dB dB

1 Avatud ruum

Ruumis 34,8 44,5 28,8 6,0 1,3 33,5 35 1)

2 Avatud ruum

Ruumis 34,7 52,8 30,6 4,1 2,1 32,6 35 1)

3 Boks

Ruumis 34,3 57,1 27,5 6,8 1,0 33,3 35 1)

4 WC

Ruumis 30,9 57,7 30,9 40 1)

5 WC

Ruumis 30,8 58,2 30,8 40 1)

Märkused: 1) Ventilatsiooniseadme müra

-protokolli lõpp-

424-031 13 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 3

1. Mõõtmise liik ventilatsioonisüsteemide katsetamine ja mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid TSI mudel 9565-P, nr. 9595P1333011; andur 964, nr.

P13310009. Kalibreeritud 08. 03. 2022.a., kalibreerimis-

tunnistus KI-013-22 08.03.2022.a.

Mõõtetorbik TESTO 410

4. Lisatingimused mõõtemääramatus:

õhu temperatuur: ± 1,0 0C

õhu liikumiskiirus: ± 7 %

õhu rõhk: ± 3 %

õhuhulgad: ±10 %

Mõõtmismetoodika: EVS-EN 12599 Ventilation for buildings. Test procedures and measuring methods for handling over installed ventilation and air conditioning systems.

Akrediteeritud alasse kuulub õhu rõhkude vahe ja õhu liikumiskiirus.

Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 14 MP 01-2023 Protokolli leht 2 (2)

VENTILATSIOONISÜSTEEM SV - 1 Töö nr., teostamise aeg 424-031 08.08.2024 PASS NR. 1

Objekt KADRIORU MONTESSORI KOOL. Tartu mnt. 43 III korrus

Süsteemi ülesanne üldvahetuslik sissepuhe ja väljatõmme III korrusel kooli ruumidest

Ventagregaadi asukoht tehniline ruum

Töö režiim olemasolev agregaat, päevane kiirus

PITOMETRAAŽ / ANEMOMETRAAŽ Mõõtepunkt Ristlõike Keskmine rõhk Õhu liiku- Õhu vooluhulk

Ruumi Mõõt pind, m2 Hst Hd miskiirus Tegelik

nr. nr. mm a ,mm Pa Pa m/s l/s

sissepuhe arvutuslik 751

1 S KTS 125(360) 10 45 - - 31

2 S KTS 125(360) 10 55 - - 35

3 S Ø200 0,031 anemometraaž 3,18 115

4 S Ø200 0,031 anemometraaž 3,18 95

5 S Ø200 0,031 anemometraaž 3,18 85

6 S Ø200 0,031 anemometraaž 3,18 90

7 S Ø200 0,031 anemometraaž 3,18 90

8 S Ø200 0,031 anemometraaž 3,18 100

9 S Ø200 0,031 anemometraaž 3,18 75

10 S KTS 160(360) 14 17 - - 35

väljatõmme arvutuslik 332

1 V KSO 125 10 14 - - 15

2 V KSO 125 10 16 - - 16

3 V 500x200 0,100 anemometraaž 0,10 10

4 V KSO 100 10 22 - - 13

5 V 800x200 0,160 anemometraaž 1,00 160

6 V 500x300 0,150 anemometraaž 0,60 90

7 V KSO 160 14 22 - - 28

-protokolli lõpp-

OÜ Töökeskkonna Uuringud Tel +372 51 19 300 A/a EE842200001120071358 Reg nr 10109548 +372 661 22 75 Swedbank Gonsiori 21-311 10147 TALLINN [email protected]

Aruannet ei tohi osadena paljundada ilma OÜ Töökeskkonna Uuringud kirjaliku loata

TÖÖKESKKONNA OHUTEGURITE PARAMEETRITE MÕÕTMISTE ARUANNE

KADRIORU MONTESSORI KOOL TARTRU MNT 43

Valgustatus, müra, ventilatsioon

Labori juhataja: Enn Saretok (allkirjastatud digitaalselt)

Töö nr. 424-031

Aruanne sisaldab 14 nummerdatud lehte. Käesolevas aruandes avaldatud arvamused/tõlgendused ei kuulu labori akrediteerimisulatusse.

Tallinn 2024

424-031 2

Sisukord

Sisukord .................................................................................................................................2

Sissejuhatus ............................................................................................................................3

1. Tehisvalgustustiheduse mõõtmine ......................................................................................4

2. Müra mõõtmised .................................................................................................................5

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine ............................................................6

Protokoll nr. 1 ........................................................................................................................7

Tehisvalgustustiheduse mõõtmine

Protokoll nr. 2 ...................................................................................................................... 11

Müra mõõtmine

Protokoll nr. 3 ...................................................................................................................... 13

Ventilatsioonisüsteemide katsetamine ja mõõtmine

Joonis

424-031 3

Sissejuhatus

Töökeskkonna ohutegurite parameetrite mõõtmine objektil KADRIORU

MONTESSORI KOOL, asukohaga TARTRU MNT 43, on teostatud vastavalt kokkuleppele

08. august 2024.

Käesolevas töös on toodud parameetrite – valgustatus, müra, ventilatsioon –

mõõtmised koos vastavate mõõtmisprotokollidega.

Mõõtmistööde tellija: Kadrioru Montessori Kool, Monika Kallaste

[email protected].

Tööde teostamiseks on tellija käest saadud järgmised dokumendid: projekt,

teostusjoonis.

424-031 4 AV 04-2022

1. Tehisvalgustustiheduse mõõtmine

Tehisvalgustustiheduse mõõtmine töökohtadel, tehnoloogilistel pindadel ja

ruumipunktides on teostatud vastavalt mõõtmismetoodikale DIN 5035-6:2006-11 „ Artificial

lighting – Part 6:2006 Measurement and evaluation“.

Sisevalgustiheduse normimise aluseks töökohtadel on EVS-EN 12464-1:2021“.

„Töökohavalgustus“. Osa 1: Sisetöökohad .

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid. Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonisele/mõõteskeemile.

Mõõtmistulemused:

Tehisvalgustustiheduse hooldeväärtus Ēm ja valgustustiheduse ühtlustegur vastasid

normidele. Puudub valguse värelus.

Mõõtmistulemuste korrigeerimist hooldeteguriga käesolevas töös ei teostatud, kuna

tegemist on juba kasutusesoleva objektiga.

Kasutuses olevate valgustite värviesituse üldindeks on Ra ≥ 80, mis vastab nõutavale.

Et valgustustihedus töökohal vastaks normidele, peab seal olema rahuldatud neli

tingimust:

1. tehisvalgustustiheduse hooldeväärtus – näitab valgustustiheduse suurust, mis

on normitud ja see on kirjutuslaudadel 500 luksi. Kui see ei vasta normidele,

tuleb valgustustihedust suurendada.

2. tehisvalgustuse ühtlustegur – keskmise valgustustiheduse ja vähima valgus-

tustiheduse suhe, mis on normitud ja kirjutuslaudadel ei tohi see olla

kirjutuslaudadel alla 0,6. Kui see on alla 0,6, siis valgus on jaotunud tööpinnal

ebaühtlaselt ja silmad väsivad.

3. tehisvalgustuse värviesitusindeks (Ra) – iseloomustab valguse spektraalset

koostist ja see ei tohi olla kirjutuslaudadel alla 80. Maksimaalne suurus on 100

ja see iseloomustab päevavalguse spektrit. Tuleb jälgida, et kontori-ruumides

kasutatakse ainult valgusteid, mille Ra ≥80.

4. valguse värelus – valguse värelus põhjustab ärritust ja võib esile kutsuda

haiguslikke füsioloogilisi nähtusi, nagu peavalu.

424-031 5 AV 06-2023

2. Müra mõõtmised

Müra mõõtmine on teostatud vastavalt mõõtmismetoodikatele:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of

environmental noise.“ – Part 2: „Determination of environmental noise levels.“

mis on kooskõlastatud tellijaga.

Müra normimise aluseks on:

Vabariigi Valitsuse määrus nr. 108 12.04.2007 „Töötervishoiu ja tööohutuse nõuded

mürast mõjutatud töökeskkonnale, töökeskkonna müra piirnormid ja müra mõõtmise kord“.

Sotsiaalministri määrus nr. 42 4. 03. 2002.a. „Müra normtasemed elu-ja puhkealal,

elamutes ning ühiskasutusega hoonetes ja mõõtmise mõõtmise meetodid“ 11. 02. 2017.a.

Taustmüra arvestatakse vastavalt standardi EVS-EN ISO 16032:2004 „Acoustics-

Measurement of sound pressure level from service equipment in buildings – Engineering

Method“.

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid . Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonistele.

Mõõtmistulemused: Mõõdetud müratase lubatut piirväärtust ruumides ei ületa.

424-031 6 AV 09-2023 6

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine

Ventilatsioonisüsteemide katsetamise ja mõõtmise aluseks on standard EVS-EN

12599:2012 „Hoonete ventilatsioon. Katseprotseduurid ja mõõtmismeetodid paigaldatud

ventilatsiooni- ja õhukonditsioneerimissüsteemide üleandmiseks“. („Ventilation for buildings.

Test procedures and measuring methods for hand over air conditioning and ventilation

systems“).

Ventilatsioonisüsteemide normimise aluseks on standard EVS-EN 16798-

1:2019+NA:2019 HOONETE ENERGIATÕHUSUS Osa 1: "Sisekeskkonna lähteandmed

hoonete energiatõhususe projekteerimiseks ja hindamiseks lähtudes siseõhu kvaliteedist,

soojuslikust keskkonnast, valgustusest ja akustikast. Moodul M1-6“.

Süsteemide tähistus, paigutus ja mõõtepunktid ruumides on toodud juurdelisatud

joonisel. Katsetulemused ning reguleerimisseadmete asendid ventilatsioonisüsteemide

passides.

Vastavalt EVS-EN 12599:2012 „HOONETE VENTILATSIOON. Katseprotse-duurid

ja mõõtmismeetodid paigaldatud ventilatsiooni- ja õhukonditsioneerimissüsteemide

üleandmiseks“ on lubatud kõrvalekalle mõõtmistes ruumide järgi ±15% ja ventilaatori

kogutootlikkuses ±10%.

Hinnang mõõtmistulemustele:

Ventilatsioonisüsteemide projekti Tartu mnt. 43 III korruse kohta ei ole.

Ventilatsioonisüsteem tagab ruumidesse sissepuhke 751 l/s, mis tagab normidekohased

tingimused 75-le inimesele. Väljatõmme ruumidest on 332 l/s.

424-031 7 MP 01-2023 Protokolli leht 1 (4)

Protokoll nr. 1

1. Mõõtmise liik tehisvalgustustiheduse mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Luksmeeter HD 2102.1/LP 471 PHOT nr. 13028684/

19037342, kalibreerimistunnistus nr. ATLC - 21/0841,

30.11.2021.a.

Multimeeter BM 857 nr. 042170233, kalibreerimistunnistus ATLE-23/1185 05.10.2023.a.

4. Lisatingimused

Uk= 222V

Mõõtemääramatus ± 10 %.

DIN 5035-6:2006-11 „ Artificial lighting – Part 6:2006

Measurement and evaluation“.

Võõrvalguse välistamine:

kooskõlas p. 6.2.

− lõige 3 (vahe)

− siseõhu temperatuur: 22,8 0C

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 8 MP 01-2023 Protokolli leht 2 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

1 Avatud ruum

Ruumis 1 LED 980 1050 1)

Ruumis 2 LED 825 884 1)

Ruumis 3 LED 1580 1693 1)

Ruumis 4 LED 1030 1104 1)

Ruumis 5 LED 980 1050 1)

Ruumis 6 LED 1440 1543 1)

Ruumis 7 LED 1215 1302 1)

Ruumis 8 LED 1630 1747 1)

Ruumis 9 LED 1290 1383 1)

Ruumis 10 LED 1010 1083 1)

Ruumis 11 LED 1600 1715 1)

Ruumis 12 LED 1500 1608 1)

Ruumis 13 LED 1000 1072 1)

Ruumis 14 LED 1400 1501 1)

Ruumis 15 LED 1725 1849 1)

Ruumis 16 LED 1750 1876 1)

Ruumis 17 LED 1400 1501 1)

Ruumis 18 LED 1210 1297 1)

Ruumis 19 LED 1600 1715 1)

Ēm 1324 1420 300

44.1

1278 1562

ühtlustegur U0 0,62 0,62 ≥0,6

2 Avatud ruum

Ruumis 1 GL 745 799 1)

424-031 9 MP 01-2023 Protokolli leht 3 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Ruumis 2 GL 930 997 1)

Ruumis 3 GL 990 1061 1)

Ruumis 4 GL 600 643 1)

Ruumis 5 GL 850 911 1)

Ruumis 6 GL 1030 1104 1)

Ruumis 7 GL 1020 1093 1)

Ruumis 8 GL 790 847 1)

Ruumis 9 GL 680 729 1)

Ruumis 10 GL 800 857 1)

Ruumis 11 GL 860 922 1)

Ēm 845 906 300

44.1

815 996

ühtlustegur U0 0,71 0,71 ≥0,6

3 Boks

Ruumis 1 LED 820 879 1)

Ruumis 2 LED 850 911 1)

Ruumis 3 LED 960 1029 1)

Ēm 877 940 300

44.1

846 1034

ühtlustegur U0 0,94 0,94 ≥0,6

4 WC

Pott 1 LED+GL 590 632

Valamu 2 LED+GL 760 815

Ēm 675 723 200

10.4

651 796

ühtlustegur U0 0,87 0,87 ≥0,4

5 WC

424-031 10 MP 01-2023 Protokolli leht 4 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Pott 1 LED+GL 670 718

Valamu 2 LED+GL 810 868

Ēm 740 793 200

10.4

714 872

ühtlustegur U0 0,91 0,91 ≥0,4

Märkused: 1) mõõtmine 0,85 m kõrgusel põrandapinnast

GL - valgusti tüüp - gaaslahendus;

LED - valgusti tüüp - pooljuht;

Em - mõõdetud valgustustihedus;

KH - valgustustiheduse hooldetegur

KU - võrgupinge koefitsient

-protokolli lõpp-

424-031 11 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 2

1. Mõõtmise liik müra mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Müramõõdik CESVA SC310 nr. T223368

Kalibreeritud 28. 12. 2022.a., 110438-1-1

Akustiline kalibraator SPK 05000 nr. 20846

Kalibreeritud 02. 08. 2022.a., KL-144-22-233

mõõtemääramatus: ±1,0dB

4. Lisatingimused

Mõõtmismetoodikad:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of environmental noise.“ – Part 2: „Determination of environmental noise levels.“

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 12 MP 01-2023 Protokolli leht 2 (2)

Ruumi nr.

Ruumi nimetus Mõõte- koha

Mõõdetud müratase, dB Taustmüra, Mõõdetud Mõõdetud Järel- Mõõdetud Korrigeeritud Müra Märkused

nr. LpA,eq,T LpC LpA taseme müra kõla, müra LpA,eq,T piirväärtus,

erinevus korrigeerimine s korrigeerimine LpA,eq,T

taustmürast,

dB taustmürast,

dB järelkõlast, dB dB dB

1 Avatud ruum

Ruumis 34,8 44,5 28,8 6,0 1,3 33,5 35 1)

2 Avatud ruum

Ruumis 34,7 52,8 30,6 4,1 2,1 32,6 35 1)

3 Boks

Ruumis 34,3 57,1 27,5 6,8 1,0 33,3 35 1)

4 WC

Ruumis 30,9 57,7 30,9 40 1)

5 WC

Ruumis 30,8 58,2 30,8 40 1)

Märkused: 1) Ventilatsiooniseadme müra

-protokolli lõpp-

424-031 13 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 3

1. Mõõtmise liik ventilatsioonisüsteemide katsetamine ja mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid TSI mudel 9565-P, nr. 9595P1333011; andur 964, nr.

P13310009. Kalibreeritud 08. 03. 2022.a., kalibreerimis-

tunnistus KI-013-22 08.03.2022.a.

Mõõtetorbik TESTO 410

4. Lisatingimused mõõtemääramatus:

õhu temperatuur: ± 1,0 0C

õhu liikumiskiirus: ± 7 %

õhu rõhk: ± 3 %

õhuhulgad: ±10 %

Mõõtmismetoodika: EVS-EN 12599 Ventilation for buildings. Test procedures and measuring methods for handling over installed ventilation and air conditioning systems.

Akrediteeritud alasse kuulub õhu rõhkude vahe ja õhu liikumiskiirus.

Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 14 MP 01-2023 Protokolli leht 2 (2)

VENTILATSIOONISÜSTEEM SV - 1 Töö nr., teostamise aeg 424-031 08.08.2024 PASS NR. 1

Objekt KADRIORU MONTESSORI KOOL. Tartu mnt. 43 III korrus

Süsteemi ülesanne üldvahetuslik sissepuhe ja väljatõmme III korrusel kooli ruumidest

Ventagregaadi asukoht tehniline ruum

Töö režiim olemasolev agregaat, päevane kiirus

PITOMETRAAŽ / ANEMOMETRAAŽ Mõõtepunkt Ristlõike Keskmine rõhk Õhu liiku- Õhu vooluhulk

Ruumi Mõõt pind, m2 Hst Hd miskiirus Tegelik

nr. nr. mm a ,mm Pa Pa m/s l/s

sissepuhe arvutuslik 751

1 S KTS 125(360) 10 45 - - 31

2 S KTS 125(360) 10 55 - - 35

3 S Ø200 0,031 anemometraaž 3,18 115

4 S Ø200 0,031 anemometraaž 3,18 95

5 S Ø200 0,031 anemometraaž 3,18 85

6 S Ø200 0,031 anemometraaž 3,18 90

7 S Ø200 0,031 anemometraaž 3,18 90

8 S Ø200 0,031 anemometraaž 3,18 100

9 S Ø200 0,031 anemometraaž 3,18 75

10 S KTS 160(360) 14 17 - - 35

väljatõmme arvutuslik 332

1 V KSO 125 10 14 - - 15

2 V KSO 125 10 16 - - 16

3 V 500x200 0,100 anemometraaž 0,10 10

4 V KSO 100 10 22 - - 13

5 V 800x200 0,160 anemometraaž 1,00 160

6 V 500x300 0,150 anemometraaž 0,60 90

7 V KSO 160 14 22 - - 28

-protokolli lõpp-

OÜ Töökeskkonna Uuringud Tel +372 51 19 300 A/a EE842200001120071358 Reg nr 10109548 +372 661 22 75 Swedbank Gonsiori 21-311 10147 TALLINN [email protected]

Aruannet ei tohi osadena paljundada ilma OÜ Töökeskkonna Uuringud kirjaliku loata

TÖÖKESKKONNA OHUTEGURITE PARAMEETRITE MÕÕTMISTE ARUANNE

KADRIORU MONTESSORI KOOL TARTRU MNT 43

Valgustatus, müra, ventilatsioon

Labori juhataja: Enn Saretok (allkirjastatud digitaalselt)

Töö nr. 424-031

Aruanne sisaldab 14 nummerdatud lehte. Käesolevas aruandes avaldatud arvamused/tõlgendused ei kuulu labori akrediteerimisulatusse.

Tallinn 2024

424-031 2

Sisukord

Sisukord .................................................................................................................................2

Sissejuhatus ............................................................................................................................3

1. Tehisvalgustustiheduse mõõtmine ......................................................................................4

2. Müra mõõtmised .................................................................................................................5

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine ............................................................6

Protokoll nr. 1 ........................................................................................................................7

Tehisvalgustustiheduse mõõtmine

Protokoll nr. 2 ...................................................................................................................... 11

Müra mõõtmine

Protokoll nr. 3 ...................................................................................................................... 13

Ventilatsioonisüsteemide katsetamine ja mõõtmine

Joonis

424-031 3

Sissejuhatus

Töökeskkonna ohutegurite parameetrite mõõtmine objektil KADRIORU

MONTESSORI KOOL, asukohaga TARTRU MNT 43, on teostatud vastavalt kokkuleppele

08. august 2024.

Käesolevas töös on toodud parameetrite – valgustatus, müra, ventilatsioon –

mõõtmised koos vastavate mõõtmisprotokollidega.

Mõõtmistööde tellija: Kadrioru Montessori Kool, Monika Kallaste

[email protected].

Tööde teostamiseks on tellija käest saadud järgmised dokumendid: projekt,

teostusjoonis.

424-031 4 AV 04-2022

1. Tehisvalgustustiheduse mõõtmine

Tehisvalgustustiheduse mõõtmine töökohtadel, tehnoloogilistel pindadel ja

ruumipunktides on teostatud vastavalt mõõtmismetoodikale DIN 5035-6:2006-11 „ Artificial

lighting – Part 6:2006 Measurement and evaluation“.

Sisevalgustiheduse normimise aluseks töökohtadel on EVS-EN 12464-1:2021“.

„Töökohavalgustus“. Osa 1: Sisetöökohad .

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid. Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonisele/mõõteskeemile.

Mõõtmistulemused:

Tehisvalgustustiheduse hooldeväärtus Ēm ja valgustustiheduse ühtlustegur vastasid

normidele. Puudub valguse värelus.

Mõõtmistulemuste korrigeerimist hooldeteguriga käesolevas töös ei teostatud, kuna

tegemist on juba kasutusesoleva objektiga.

Kasutuses olevate valgustite värviesituse üldindeks on Ra ≥ 80, mis vastab nõutavale.

Et valgustustihedus töökohal vastaks normidele, peab seal olema rahuldatud neli

tingimust:

1. tehisvalgustustiheduse hooldeväärtus – näitab valgustustiheduse suurust, mis

on normitud ja see on kirjutuslaudadel 500 luksi. Kui see ei vasta normidele,

tuleb valgustustihedust suurendada.

2. tehisvalgustuse ühtlustegur – keskmise valgustustiheduse ja vähima valgus-

tustiheduse suhe, mis on normitud ja kirjutuslaudadel ei tohi see olla

kirjutuslaudadel alla 0,6. Kui see on alla 0,6, siis valgus on jaotunud tööpinnal

ebaühtlaselt ja silmad väsivad.

3. tehisvalgustuse värviesitusindeks (Ra) – iseloomustab valguse spektraalset

koostist ja see ei tohi olla kirjutuslaudadel alla 80. Maksimaalne suurus on 100

ja see iseloomustab päevavalguse spektrit. Tuleb jälgida, et kontori-ruumides

kasutatakse ainult valgusteid, mille Ra ≥80.

4. valguse värelus – valguse värelus põhjustab ärritust ja võib esile kutsuda

haiguslikke füsioloogilisi nähtusi, nagu peavalu.

424-031 5 AV 06-2023

2. Müra mõõtmised

Müra mõõtmine on teostatud vastavalt mõõtmismetoodikatele:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of

environmental noise.“ – Part 2: „Determination of environmental noise levels.“

mis on kooskõlastatud tellijaga.

Müra normimise aluseks on:

Vabariigi Valitsuse määrus nr. 108 12.04.2007 „Töötervishoiu ja tööohutuse nõuded

mürast mõjutatud töökeskkonnale, töökeskkonna müra piirnormid ja müra mõõtmise kord“.

Sotsiaalministri määrus nr. 42 4. 03. 2002.a. „Müra normtasemed elu-ja puhkealal,

elamutes ning ühiskasutusega hoonetes ja mõõtmise mõõtmise meetodid“ 11. 02. 2017.a.

Taustmüra arvestatakse vastavalt standardi EVS-EN ISO 16032:2004 „Acoustics-

Measurement of sound pressure level from service equipment in buildings – Engineering

Method“.

Mõõtmistulemused on toodud vastavas protokollis tabelina, kus on fikseeritud

mõõdetud arvväärtused ja normid . Töökohtade ja mõõtepunktide numeratsioon vastab

juurdelisatud joonistele.

Mõõtmistulemused: Mõõdetud müratase lubatut piirväärtust ruumides ei ületa.

424-031 6 AV 09-2023 6

3. Ventilatsioonisüsteemide katsetamine ja mõõtmine

Ventilatsioonisüsteemide katsetamise ja mõõtmise aluseks on standard EVS-EN

12599:2012 „Hoonete ventilatsioon. Katseprotseduurid ja mõõtmismeetodid paigaldatud

ventilatsiooni- ja õhukonditsioneerimissüsteemide üleandmiseks“. („Ventilation for buildings.

Test procedures and measuring methods for hand over air conditioning and ventilation

systems“).

Ventilatsioonisüsteemide normimise aluseks on standard EVS-EN 16798-

1:2019+NA:2019 HOONETE ENERGIATÕHUSUS Osa 1: "Sisekeskkonna lähteandmed

hoonete energiatõhususe projekteerimiseks ja hindamiseks lähtudes siseõhu kvaliteedist,

soojuslikust keskkonnast, valgustusest ja akustikast. Moodul M1-6“.

Süsteemide tähistus, paigutus ja mõõtepunktid ruumides on toodud juurdelisatud

joonisel. Katsetulemused ning reguleerimisseadmete asendid ventilatsioonisüsteemide

passides.

Vastavalt EVS-EN 12599:2012 „HOONETE VENTILATSIOON. Katseprotse-duurid

ja mõõtmismeetodid paigaldatud ventilatsiooni- ja õhukonditsioneerimissüsteemide

üleandmiseks“ on lubatud kõrvalekalle mõõtmistes ruumide järgi ±15% ja ventilaatori

kogutootlikkuses ±10%.

Hinnang mõõtmistulemustele:

Ventilatsioonisüsteemide projekti Tartu mnt. 43 III korruse kohta ei ole.

Ventilatsioonisüsteem tagab ruumidesse sissepuhke 751 l/s, mis tagab normidekohased

tingimused 75-le inimesele. Väljatõmme ruumidest on 332 l/s.

424-031 7 MP 01-2023 Protokolli leht 1 (4)

Protokoll nr. 1

1. Mõõtmise liik tehisvalgustustiheduse mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Luksmeeter HD 2102.1/LP 471 PHOT nr. 13028684/

19037342, kalibreerimistunnistus nr. ATLC - 21/0841,

30.11.2021.a.

Multimeeter BM 857 nr. 042170233, kalibreerimistunnistus ATLE-23/1185 05.10.2023.a.

4. Lisatingimused

Uk= 222V

Mõõtemääramatus ± 10 %.

DIN 5035-6:2006-11 „ Artificial lighting – Part 6:2006

Measurement and evaluation“.

Võõrvalguse välistamine:

kooskõlas p. 6.2.

− lõige 3 (vahe)

− siseõhu temperatuur: 22,8 0C

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 8 MP 01-2023 Protokolli leht 2 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

1 Avatud ruum

Ruumis 1 LED 980 1050 1)

Ruumis 2 LED 825 884 1)

Ruumis 3 LED 1580 1693 1)

Ruumis 4 LED 1030 1104 1)

Ruumis 5 LED 980 1050 1)

Ruumis 6 LED 1440 1543 1)

Ruumis 7 LED 1215 1302 1)

Ruumis 8 LED 1630 1747 1)

Ruumis 9 LED 1290 1383 1)

Ruumis 10 LED 1010 1083 1)

Ruumis 11 LED 1600 1715 1)

Ruumis 12 LED 1500 1608 1)

Ruumis 13 LED 1000 1072 1)

Ruumis 14 LED 1400 1501 1)

Ruumis 15 LED 1725 1849 1)

Ruumis 16 LED 1750 1876 1)

Ruumis 17 LED 1400 1501 1)

Ruumis 18 LED 1210 1297 1)

Ruumis 19 LED 1600 1715 1)

Ēm 1324 1420 300

44.1

1278 1562

ühtlustegur U0 0,62 0,62 ≥0,6

2 Avatud ruum

Ruumis 1 GL 745 799 1)

424-031 9 MP 01-2023 Protokolli leht 3 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Ruumis 2 GL 930 997 1)

Ruumis 3 GL 990 1061 1)

Ruumis 4 GL 600 643 1)

Ruumis 5 GL 850 911 1)

Ruumis 6 GL 1030 1104 1)

Ruumis 7 GL 1020 1093 1)

Ruumis 8 GL 790 847 1)

Ruumis 9 GL 680 729 1)

Ruumis 10 GL 800 857 1)

Ruumis 11 GL 860 922 1)

Ēm 845 906 300

44.1

815 996

ühtlustegur U0 0,71 0,71 ≥0,6

3 Boks

Ruumis 1 LED 820 879 1)

Ruumis 2 LED 850 911 1)

Ruumis 3 LED 960 1029 1)

Ēm 877 940 300

44.1

846 1034

ühtlustegur U0 0,94 0,94 ≥0,6

4 WC

Pott 1 LED+GL 590 632

Valamu 2 LED+GL 760 815

Ēm 675 723 200

10.4

651 796

ühtlustegur U0 0,87 0,87 ≥0,4

5 WC

424-031 10 MP 01-2023 Protokolli leht 4 (4)

Ruumi Ruumi, mõõtekoha Mõõtekoha Valgustuse Valgustustihedus, lx EVS-EN 12464-1:2021 Valgustustihedus, lx Märku-

nr. nimetus nr. liik mõõdetud hooldeväärtus hooldeväärtuse alapunkt arvestades mõõtevõimet sed

Em Ēm=Em x KH x KU norm -10% +10%

Pott 1 LED+GL 670 718

Valamu 2 LED+GL 810 868

Ēm 740 793 200

10.4

714 872

ühtlustegur U0 0,91 0,91 ≥0,4

Märkused: 1) mõõtmine 0,85 m kõrgusel põrandapinnast

GL - valgusti tüüp - gaaslahendus;

LED - valgusti tüüp - pooljuht;

Em - mõõdetud valgustustihedus;

KH - valgustustiheduse hooldetegur

KU - võrgupinge koefitsient

-protokolli lõpp-

424-031 11 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 2

1. Mõõtmise liik müra mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid Müramõõdik CESVA SC310 nr. T223368

Kalibreeritud 28. 12. 2022.a., 110438-1-1

Akustiline kalibraator SPK 05000 nr. 20846

Kalibreeritud 02. 08. 2022.a., KL-144-22-233

mõõtemääramatus: ±1,0dB

4. Lisatingimused

Mõõtmismetoodikad:

ISO 1996-2:2017 „Acoustics-description, measurement and assessment of environmental noise.“ – Part 2: „Determination of environmental noise levels.“

5. Töö teostas Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 12 MP 01-2023 Protokolli leht 2 (2)

Ruumi nr.

Ruumi nimetus Mõõte- koha

Mõõdetud müratase, dB Taustmüra, Mõõdetud Mõõdetud Järel- Mõõdetud Korrigeeritud Müra Märkused

nr. LpA,eq,T LpC LpA taseme müra kõla, müra LpA,eq,T piirväärtus,

erinevus korrigeerimine s korrigeerimine LpA,eq,T

taustmürast,

dB taustmürast,

dB järelkõlast, dB dB dB

1 Avatud ruum

Ruumis 34,8 44,5 28,8 6,0 1,3 33,5 35 1)

2 Avatud ruum

Ruumis 34,7 52,8 30,6 4,1 2,1 32,6 35 1)

3 Boks

Ruumis 34,3 57,1 27,5 6,8 1,0 33,3 35 1)

4 WC

Ruumis 30,9 57,7 30,9 40 1)

5 WC

Ruumis 30,8 58,2 30,8 40 1)

Märkused: 1) Ventilatsiooniseadme müra

-protokolli lõpp-

424-031 13 MP 01-2023 Protokolli leht 1 (2)

Protokoll nr. 3

1. Mõõtmise liik ventilatsioonisüsteemide katsetamine ja mõõtmine

2. Mõõtmise teostamise aeg 08. august 2024

3. Mõõtevahendid TSI mudel 9565-P, nr. 9595P1333011; andur 964, nr.

P13310009. Kalibreeritud 08. 03. 2022.a., kalibreerimis-

tunnistus KI-013-22 08.03.2022.a.

Mõõtetorbik TESTO 410

4. Lisatingimused mõõtemääramatus:

õhu temperatuur: ± 1,0 0C

õhu liikumiskiirus: ± 7 %

õhu rõhk: ± 3 %

õhuhulgad: ±10 %

Mõõtmismetoodika: EVS-EN 12599 Ventilation for buildings. Test procedures and measuring methods for handling over installed ventilation and air conditioning systems.

Akrediteeritud alasse kuulub õhu rõhkude vahe ja õhu liikumiskiirus.

Labori juhataja E. Saretok

Mõõdistaja T. Ahven

424-031 14 MP 01-2023 Protokolli leht 2 (2)

VENTILATSIOONISÜSTEEM SV - 1 Töö nr., teostamise aeg 424-031 08.08.2024 PASS NR. 1

Objekt KADRIORU MONTESSORI KOOL. Tartu mnt. 43 III korrus

Süsteemi ülesanne üldvahetuslik sissepuhe ja väljatõmme III korrusel kooli ruumidest

Ventagregaadi asukoht tehniline ruum

Töö režiim olemasolev agregaat, päevane kiirus

PITOMETRAAŽ / ANEMOMETRAAŽ Mõõtepunkt Ristlõike Keskmine rõhk Õhu liiku- Õhu vooluhulk

Ruumi Mõõt pind, m2 Hst Hd miskiirus Tegelik

nr. nr. mm a ,mm Pa Pa m/s l/s

sissepuhe arvutuslik 751

1 S KTS 125(360) 10 45 - - 31

2 S KTS 125(360) 10 55 - - 35

3 S Ø200 0,031 anemometraaž 3,18 115

4 S Ø200 0,031 anemometraaž 3,18 95

5 S Ø200 0,031 anemometraaž 3,18 85

6 S Ø200 0,031 anemometraaž 3,18 90

7 S Ø200 0,031 anemometraaž 3,18 90

8 S Ø200 0,031 anemometraaž 3,18 100

9 S Ø200 0,031 anemometraaž 3,18 75

10 S KTS 160(360) 14 17 - - 35

väljatõmme arvutuslik 332

1 V KSO 125 10 14 - - 15

2 V KSO 125 10 16 - - 16

3 V 500x200 0,100 anemometraaž 0,10 10

4 V KSO 100 10 22 - - 13

5 V 800x200 0,160 anemometraaž 1,00 160

6 V 500x300 0,150 anemometraaž 0,60 90

7 V KSO 160 14 22 - - 28

-protokolli lõpp-
