Vastus Rail Baltica Harju I etapp - Suur-Sõjamäe tee VK trasside ja gaasitorustiku kooskõlastamine

Teie 31.07.2024

Meie 30.08.2024 7.1-2/24/8960-5

Reimo Alas

Keskkonnaprojekt OÜ

[email protected]

31.07.2024 esitasite taotluse kooskõlastada veevarustuse ja kanalisatsiooni projekt Keskkonnaprojekt OÜ töö nr OU0450 „Veevarustus ja kanalisatsioon tööprojekt OU0450“ ning gaasitorustiku projekt alltöövõtja Keskkonnaprojekt OÜ töö nr OU0470 „Gaasivarustus tööprojekt OU0470“.

Tehnovõrgud on projekteeritud riigitee nr 11290 Tallinna-Lagedi tee km 5,91-6,95 teemaale ja kaitsevööndisse.

Tutvunud esitatud materjalidega (seletuskiri, joonised), märgime, et projekteerimisel ei ole arvestatud Transpordiameti juhendiga: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ (edaspidi Juhend) ning me ei pea võimalikuks esitatud Projekte kooskõlastada. Projektide materjalide korrigeerimisel tagada vastavus Juhenditele, muuhulgas viitame alljärgnevatele mittevastavustele:

1. 1. Veevarustus ja kanalisatsioon tööprojekt OU0450

• * Juhime tähelepanu, et riigitee nr 11290 Tallinna-Lagedi tee osas on Transpordiametil arendushuvi perspektiivne 2+2 maantee, seega palume võimalusel vee ja kanalisatsiooni torustikud rajada riigitee maaüksusel minimaalselt 2,2m sügavusele.

• * Asendiplaani tingmärkides kajastada katastriüksuste piiride tähised ning teiste projektide tingmärgid (sh viited projektidele), mis on kajastatud asendiplaanil.

Palume lisada materjalide juurde ka vastav tingmärkide fail/joonis.

• * Esitada IKÕ plaanid Transpordiameti maaüksuste kohta eraldi failis. IKÕ plaanidel kajastada tingmärkides ka rajatavad kaevud ning siibrid. IKÕ plaanidel kajastada kasutusõiguse alaga seotud katastriüksuste nimetused ning numbrid loetavalt ilma kattuvusteta.

• * IKÕ plaanil on kajastatud hoone kontuur, palume kontrollida, kas antud asukohas asub hoone ning vajadusel korrigeerida.

• * Lisame juurde, et tehnovõrkude ristumised riigiteega nr 11290 km nr olid teil õiged 5,91 ja km 6,13.

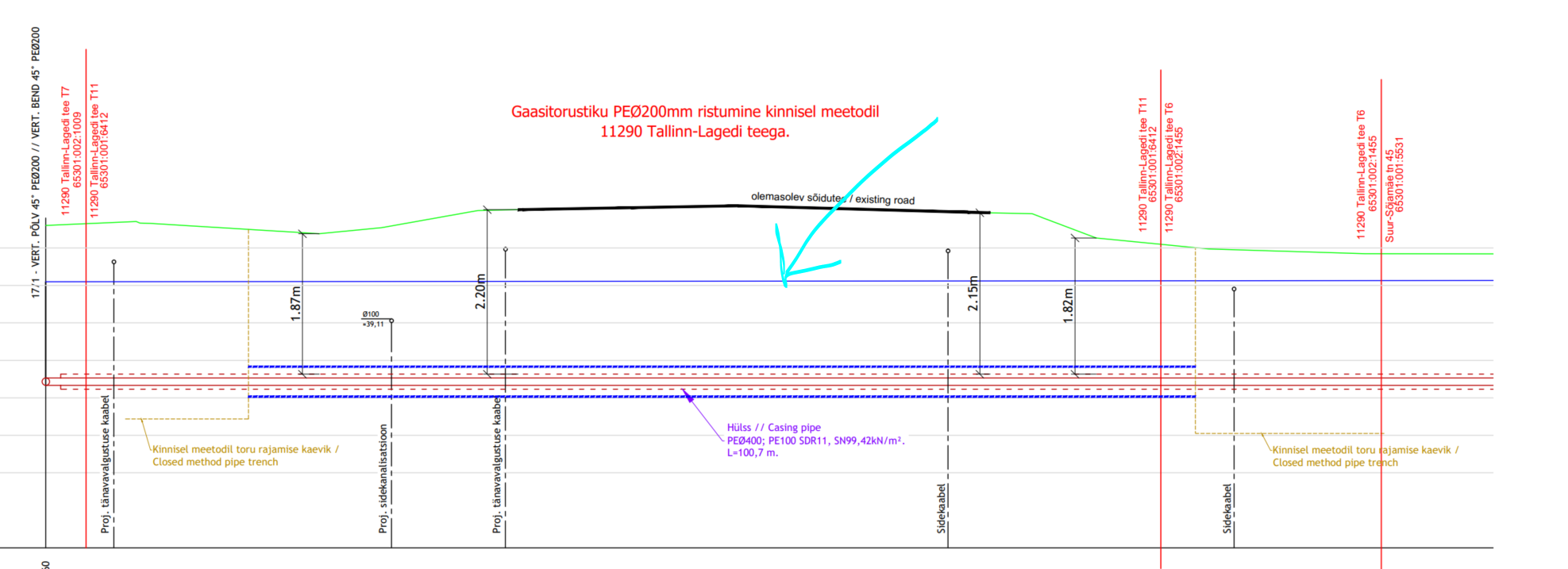

2. 2. Gaasivarustus tööprojekt OU0470

• * Gaasitorustiku sügavus riigitee maaüksusel ei ole piisav. Lisame juurde, et riigitee nr 11290 Tallinna-Lagedi tee osas on Transpordiametil arendushuvi perspektiivne 2+2 maantee, seega palume gaasitorustik projekteerida minimaalselt 2,2m sügavusele sh ristumisel riigiteega teekatte ja mulde all ning kergliiklustee all.

• * Asendiplaanil kajastada avatud kaeve piirjooned (sh tingmärkides). Asendiplaani joonistel tuua vähemalt riigitee maaüksuse ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning hülsside/toru tugevuse nõuded/andmed iga trassi lõigu kohta (nn noolega kastis).

• * Parandada asendiplaani loetavust. Pdf faili asendiplaanilt on väga raske välja lugeda, mida kuhu on projekteeritud (kontuuride jämedused/värvi lahendused). Lisaks juhime tähelepanu, et dwg asendiplaani failis on puurimiskaevikute kontuurid keeruline tuvastada. Palume parandada asendiplaanide loetavust (nt kajastada teiste projektide andmed tuhmina/hallina või jätta mitteolulised andmed kajastamata nt katete taastamise osa vms).

• * Asendiplaani tingmärkides kajastada katastriüksuste piiride tähised ning teiste projektide tingmärgid (sh viited projektidele), mis on kajastatud asendiplaanil.

• * Palume kontrollida avatud kaevikute kauguseid. Avatud kaevikud (sh puurimiskaevikud) ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Avatud kaeviku serva vähim kaugus kraavi välisnõlvast on 1,0m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).

Palume kontrollida kaevikute kauguseid. Nähtub, et kaevikute kaugused ei vasta endiselt nõuetele. Nihutada kaevikud teekattest min 2,0m kaugusele ning kraavi nõlvast min 1,0m kaugusele.

• * Ristmevälja joonisel on kajastatud sinised kontuurid, mida kontuuridega kujutatakse? Kajastada tingmärkides ning vajadusel korrigeerida. Sealhulgas juhime tähelepanu, et arvestada tuleb ka projekteeritava maapinna kujuga, juhul kui projekteeritava maapind on madalam kui olemasolev, siis tuleb vastavalt ka gaasitrassi sügavus projekteerida.

• * Lisaks ei vasta ristmevälja joonistel mõõtkava kohati kajastatud mõõtudele, samuti pole ristmevälja joonis kooskõlas profiiliga ning ristmevälja joonised läbivalt ühes mõõtkavas. Palume kontrollida ja korrigeerida.

• * Seletuskirjas kajastada gaasitorustiku sügavuse ning tugevuse andmed riigitee maaüksuse kohta eraldi.

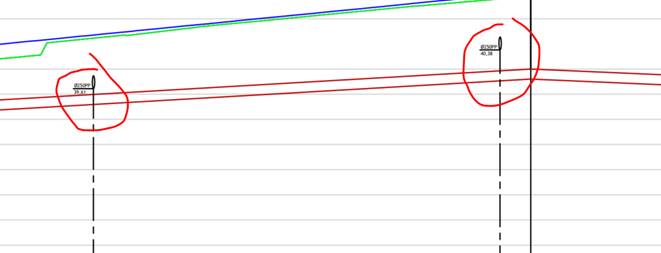

• * Ristumisel truubiga tuleb gaasitorustik rajada minimaalselt 1,0m sügavusele truubi põhjast.

Lisaks palume kajastada asendiplaanil antud truubi andmed ning vajadusel kontrollida truupide läbimõõte ning kõrguse andmeid.

Meile teadaolevalt on truupide andmed teistsugused.

• * Lennuradari tee piirkonnas pole gaasiprojekt kooskõlas Lennuradari tee riste projektiga. Kergliiklustee asukoht muutub ning tuulutustoru paikneb planeeritava kergliiklustee keskel. Palume viia projekt kooskõlla Lennuradari tee riste projektiga.

• * Projekti T11 poolses otsas panna peale ka Tallinn-Lagedi riste projekt (Lennuradari tee riste), et oleks võimalik võrrelda kuidas lahendused kokku lähevad.

• * Gaasitrassi paiknemisel arvestada Lennuradari tee piirkonnas projekteeritavate valgustusmastidega. Gaasitrassi sügavus peab olema vähemal 2,5m valgustimasti vundamendi asukohas vastavalt Transpordiameti juhendile.

• * Esitada Transpordiameti maaüksuste kohta IKÕ plaanid vastavalt Juhendile lisa 6 ja varasemalt edastatud näidisele.

IKÕ asendiplaanil kajastad POS tähis, lisada vastav tabel, tingmärkides kajastada tuulutustoru ning kaevud/siibrid.

IKÕ plaanilt eemaldada üleliigsed andmed nt hülsi kontuurid, kinnise meetodi kontuurid, taustainfo kajastada hallina. Riigitee katastriüksuse nimetust ning numbrit nihutada selliselt, et ei oleks kattumist ja oleksid selgesti plaanil loetavad.

• * Palume täpsustada, miks on Lennuradari tee piirkonnas trassid viidud nurga alla võrreldes maantee ja raudteega? Lisaks on gaasitrassi ristumine toodud Lennuradari ristmikule lähemale? Juhime tähelepanu, et lahendus tuleb kooskõlastada ka RB-ga.

• * Palume täpsustada, millal töid kavandatakse ja kas need ehitatakse koos RB ristega välja või tehakse varem?

Palume projekti materjalid viia vastavusse Transpordiameti juhendiga ning esitada uuesti kooskõlastamiseks aadressil [email protected].

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere!

Uuendatud tööprojektid on leitavad järgnevalt lingilt (lingi kehtivus on 7 päeva): https://we.tl/t-AXVyGoZYep

Allpool on värviliselt toodud projekteerija poolsed kommentaarid ja vastused teie märkustele.

Palun kooskõlastada tööprojektid.

Teie 06.06.2024, 07.06.2024

Meie 28.06.2024 nr 7.1-2/24/8960-3

Liisa Sylvia Karu

Keskkonnaprojekt OÜ

[email protected]

06.06.2024 esitasite taotluse kooskõlastada veevarustuse ja kanalisatsiooni projekt Keskkonnaprojekt OÜ töö nr OU0450 „Veevarustus ja kanalisatsioon tööprojekt OU0450“.

07.06.2024 esitasite taotluse kooskõlastada gaasitorustiku projekt alltöövõtja Keskkonnaprojekt OÜ töö nr OU0470 „Gaasivarustus tööprojekt OU0470“.

Tehnovõrgud on projekteeritud riigitee nr 11290 Tallinna-Lagedi tee km 5,20-6,95 teemaale ja kaitsevööndisse.

Tutvunud esitatud materjalidega (seletuskiri, joonised), märgime, et projekteerimisel ei ole arvestatud Transpordiameti juhendiga: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ (edaspidi Juhend) ning me ei pea võimalikuks esitatud Projekte kooskõlastada. Projektide materjalide korrigeerimisel tagada vastavus Juhenditele, muuhulgas viitame alljärgnevatele mittevastavustele:

1. 1. Veevarustus ja kanalisatsioon tööprojekt OU0450

• * Projekti asendiplaanil peavad olema ära näidatud tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist.

Asendiplaanil kajastada avatud kaeve piirjooned (sh tingmärkides). Ristisuunalistel kinnistel läbiminekutel kajastada puurimiskaevikute kaugused teekatte servast.

Asendiplaani joonistel tuua vähemalt riigitee maaüksuse ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning kaitsetoru/toru tugevuse nõuded iga trassi lõigu kohta (nn noolega kastis).

Täiendatud VK asendiplaani soovitud informatsiooniga.

• * Asendiplaani joonisel näidata avatud kaevikute (sh puurimiskaevikud) kaugused kraavi välisnõlvast. Avatud kaevikud (sh puurimiskaevikud) ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Avatud kaeviku serva vähim kaugus kraavi välisnõlvast on 1,0m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).

VK puurimiskaevikud asuvad piisaval kaugusel, et oleks täidetud minimaalne kaugus nõlvadest ja tee servadest.

• * Palume parandada projektis läbivalt nn kastides olevat sõnastust ning lisada juurde, et torud rajatakse hülsis.

Täiendatud hülsitorude sõnastust

• * Tunneli asukohas pikendada hülsse mõlemas suunas ca 1,5m, lisaks sügavuse planeerimisel arvestada rajatava tunneli konstruktsiooniga.

Pikendatud soovitud ulatuses hülsitorusid betoontunneliga ristumisel.

• * Kontrollida riigiteega nr 11290 ristumise asukohtades km nr, hetkel kajastatud km nr pole täpsed.

Kilomeetrid üle kontrollitud ja tulid samad. Palun täpsustada, meie arvates on täpsed.

• * Asendiplaani tingmärkides kajastada katastriüksuste piiride tähised ning teiste projektide tingmärgid (sh viited projektidele), mis on kajastatud asendiplaanil.

Tingmärgid kajastatud eraldi tingmärkide joonisel.

• * Seletuskirjas kajastada riigitee maaüksustele rajatavate torude ning hülsside tugevuse andmed ning minimaalsed rajatavad sügavused vastavalt Transpordiameti Juhendile Tabel 1.

Seletuskirja täiendatud.

• * Esitada vastav katete taastamise osa projekti juurde (joonised, seletuskiri, läbilõiked). Tehtud

• * Esitada Transpordiameti maaüksuste kohta IKÕ plaanid vastavalt Juhendile lisa 6 (näidis manuses). Tehtud

2. 2. Gaasivarustus tööprojekt OU0470

• * Projekti asendiplaanil peavad olema ära näidatud tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist.

Asendiplaanil kajastada avatud kaeve piirjooned (sh tingmärkides). Ristisuunalistel kinnistel läbiminekutel kajastada puurimiskaevikute piirjooned (tingmärkides) kaugused teekatte servast.

Asendiplaani joonistel tuua vähemalt riigitee maaüksuse ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning hülsside/toru tugevuse nõuded iga trassi lõigu kohta (nn noolega kastis).

Asendiplaan täiendanud.

• * Asendiplaani joonisel näidata avatud kaevikute (sh puurimiskaevikud) kaugused kraavi välisnõlvast. Avatud kaevikud (sh puurimiskaevikud) ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Avatud kaeviku serva vähim kaugus kraavi välisnõlvast on 1,0m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).

• * Asendiplaan täiendanud.

• * Kaevikute kaugused kraavi nõlvast ning teekattest ei vasta nõuetele. Nihutada kaevikud teekattest ning kraavi nõlvast eemale.

Parandatud.

• * Esitada ristumisel riigiteega eraldi ristmevälja joonised. Ristmevälja joonisel võtta aluseks Juhendi lisa 3. Joonistele tuleb kanda olemasoleva tee ja teekatte kontuur, olemasolevate ja projekteeritava Tehnovõrgu asukoht ja nende sügavused maapinnast ning teekattest, teemaa piirid, puurimiskaevikute asukohad ja kontuurid ning nende kaugused teekattest ja/või muldkeha alumisest nõlvajoonest, kaitsetoru paiknemine. Horisontaalne mõõtahel siduda tee teljega.

Ristmevälja joonised tehtud ( vt pikiprofiili leht 2 ja 3)

• * Gaasitorustik rajada võimalusel samale sügavusele vee ja kanalisatsiooni torustikega, kuid minimaalselt tuleb gaasitorustik rajada riigitee maaüksusel 1,5m sügavusele. Torustik paigaldatud sügavamale.

• * Ristumisel truubiga tuleb gaasitorustik rajada minimaalselt 1,0m sügavusele truubi põhjast. Parandatud

• * Asendiplaani tingmärkides kajastada katastriüksuste piiride tähised ning teiste projektide tingmärgid (sh viited projektidele), mis on kajastatud asendiplaanil.

Gaasi tingmärgid lisatud asendiplaanile, teised on eraldi joonisel.

• * Tunneli asukohas pikendada hülsse mõlemas suunas ca 1,5m, lisaks sügavuse planeerimisel arvestada rajatava tunneli konstruktsiooniga.

Parandatud.

• * Seletuskirjas kajastada riigitee maaüksustele rajatavate torude ning hülsside tugevuse andmed ning minimaalsed rajatavad sügavused vastavalt Transpordiameti Juhendile Tabel 1.

Täiendatud.

• * Esitada vastav katete taastamise osa projekti juurde (joonised, seletuskiri, läbilõiked).

• * Esitada Transpordiameti maaüksuste kohta IKÕ plaanid vastavalt Juhendile lisa 6 (näidis manuses). Tehtud

IKÕ asendiplaanil kajastad POS tähis, lisada tabel (näidis).

IKÕ plaanilt eemaldada üleliigsed andmed nt hülsi kontuurid, kinnise meetodi kontuurid, taustainfo kajastada hallina. Riigitee katastriüksuse nimetust ning numbrit nihutada selliselt, et ei oleks kattumist ja oleksid selgesti plaanil loetavad.

Lisaks edastame Transpordiameti Ehitusüksuse märkused

1. 1. Miks tuuakse ühenduse kohas tehnovõrgud teele lähemale? Miks ei ole tehtud kergliiklustee alla? Võimalusel viia ikka otseks.

Otse minnes peaksime kasutama siibrikaeve kuna kõvakatendi all peavad olema siibrid paigaldatud kaevudesse vastavalt Elveso nõuetele ning need jääksid pooleldi asfaldi/haljasala piirile mis ei ole sobiv lahendus.  Antud hetkel on lahendus tehtud maa-alusete siibritega ning paigaldatud haljasalale, selliselt on teega ristuvate torustike rajamine ka lahenduselt sobilikum.

2. 2. Kui viia pikemalt alt siis saaks tehnovõrgud riigiteest kaugemale.

Truubi „tiibade“ seinte alla ei saa trasse paigaldada. Loogiline lahendus on, et projekteeritud kommunikatsioonid ristuvad betoontruubi konstruktsiooni alt nii nagu koostatud lahendus on tehtud. Kommunikatsioonid rajatakse betoontruubiga ristumisel nõuetekohase vahega.

3. 3. Kergliikustee rinnatised puudu. Tehtud

4. 4. Kraavi kõrgused puudu. Tehtud

5. 5. Kuidas vesi siin truupi jõuab? Kuidas on lahendatud sademevee edasine vool. Truubi projekt saadetakse eraldi kooskõlastamiseks.

6. 6. Täpsustada mis seisukorras on vanad truubid ning kas peab ette nägema nende asendamise.

Olemasolevad plasttruubid de250 ei vaja vahetust.

7. 7. Projekti T11 poolses otsas panna peale ka Tallinn-Lagedi riste projekt, et oleks võimalik võrrelda kuidas lahendused kokku lähevad.

Tehtud.

Tallinn-Lagedi ristega ehitatakse ümber nii teede lahendus kui ka tehnovõrkude lahendused. Juhin tähelepanu et ka meil on seal kaablid (tänavavalgustus koos mastidega), mis peavad ära mahtuma.

Arvestatud.

Näide selle kohta all (meie valgustuse kaablid ja mastid on täpselt gaasitrassi peal):

Kui soovitakse enne riste ehitust tehnovõrgud ära rajada siis tuleb arvestada, et läheks riste lahendusega ja olemasoleva lahendusega kokku. Võimalusel oleks mõistlik teha ületused enne TRAM projektala ning lahendada teeületus kaugemalt.

Palume projekti materjalid viia vastavusse Transpordiameti juhendiga ning esitada uuesti kooskõlastamiseks aadressil [email protected].

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

OÜ Keskkonnaprojekt esitab „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööde“ tööprojekti kooskõlastamiseks.

Tööprojekt esitatakse lingiga: https://we.tl/t-t7VD5we5p7 (link kehtib 7 päeva, mistõttu palume projekt alla laadida enne kehtivuse lõppu)

Kooskõlastamiseks on esitatud vee- ja kanalisatsioonitorustike projektipakk, mis paikneb piketil 3+600 kuni 4+730.

Lisaks informeerin, et Rail Baltica Harju I ehitustööde tööprotsessi kiirendamiseks, lisame projektdokumentatsiooni samaaegselt ka ehitisregistrisse. Seega kui Teil on projektlahenduse kohta märkusi, siis palun katsume need lahendada e-posti teel, et mitte koormata ehitusloa menetlust.

Lugupidamisega

Liisa Sylvia Karu

Keskkonnaprojekt OÜ

+372 55 996 172
