Vastus Harjumaa Jõelähtme vald Kivisilla tee 1 kaitsme nimivoolu suurendamine, LC0777

Tere

Oleme projekti läbi vaadanud ning palume korrigeerida/täiendada.

Palume jätkuvalt lähtuda projekti koostamisel Selektor Projekt OÜ tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba). Samuti palume projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale paigaldamise kavandamisel ning varasematest tähelepanekutest.

• * Asendiplaanil palume kajastada projekteeritavate kilpide kaugused tee äärest.

Informeerime, et 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ § 11 ning lisa 1 tabelis 10 toodu kohaselt tuleb tagada normidest tulenev vaba ruumi nõue ja antud juhul kavandada projekteeritavad kilbid min 4,0m kaugusele sõidutee äärest.

• * Lisaks informeerime, et projekteeritavad kilbid (jaotuskilp, liitumiskilp) jäävad ristmiku nähtavusalasse ning seega palume kajastada asendiplaanil ristmike nähtavusalad.

Võimalusel projekteerida kilbid väljapoole ristmike nähtavusala. Lisame, et erandina saame kaaluda 0,9m kõrguste kilpide paiknemist ristmike nähtavusalas.

• * Võimalusel palume kaaluda kilpide rajamise väljapoole riigitee maaüksust nt Kivisilla tee 1 kinnistule.

• * Ristmevälja joonistel kajastada ka projekteeritud kergliiklusteed, proj tänavavalgustus jne. Ristmevälja joonistel kajastada min sügavus ning ristmevälja joonised nummerdada või eristada, milline ristmeväljajoonis, mis asukohta asendiplaanil kujutab.

• * Projekti asendiplaanil palume kajastada avatud kaeve korral ehituskaeviku piirjooned, puurimiskaevikute kaugused teekatte servast.

• * Lisaks palume selgitada, kuidas on tagatud juurdepääs rajatavale alajaamale. Juhime tähelepanu, et riigiteelt nr 11260 Jõelähtme-Kemba tee juurdepääsu üle projekteeritava kergtee hetke andmetel ei ole võimalik.

Lisaks juhime tähelepanu, et rajatav alajaam on projekteeritud ol ol õhuliini alla.

• * Palume projekti lahenduse koostamisel lähtuda Selektor Projekt OÜ tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba). Maakaablid palume nihutada Kivisilla tee 2 kinnistuga külgnevas ulatuses väljapoole riigitee maaüksust ning eemale teeprojektiga kajastatud rajatistest (bussipeatus, valgustuse mastid, märgid, kergliiklustee jne).

• * Postijaama tee 3 ja Muri tee 3 piirnevas lõigus tuleb arvestada rajatavate valgustusmastidega ning maakaablid rajada kas 2,5m sügavusele või arvestada kaugusega min 1,5m.

Transpordiameti juhend: Nõuded tehnovõrkude teemaale paigaldamise kavandamisel tabel 1.

Transpordiametil peab olema võimalus hiljem rajada antud lõiku kergliiklustee ning valgustusmastid koos kaablitega.

• * Projekteeritava tee alla palume min sügavus 2,2m ja projekteeritava kergliiklustee ning mahasõitude alla min sügavus 1,5 võimalusel min 2,2m. Vastavad andmed kajastada seletuskirjas ning asendiplaanil.

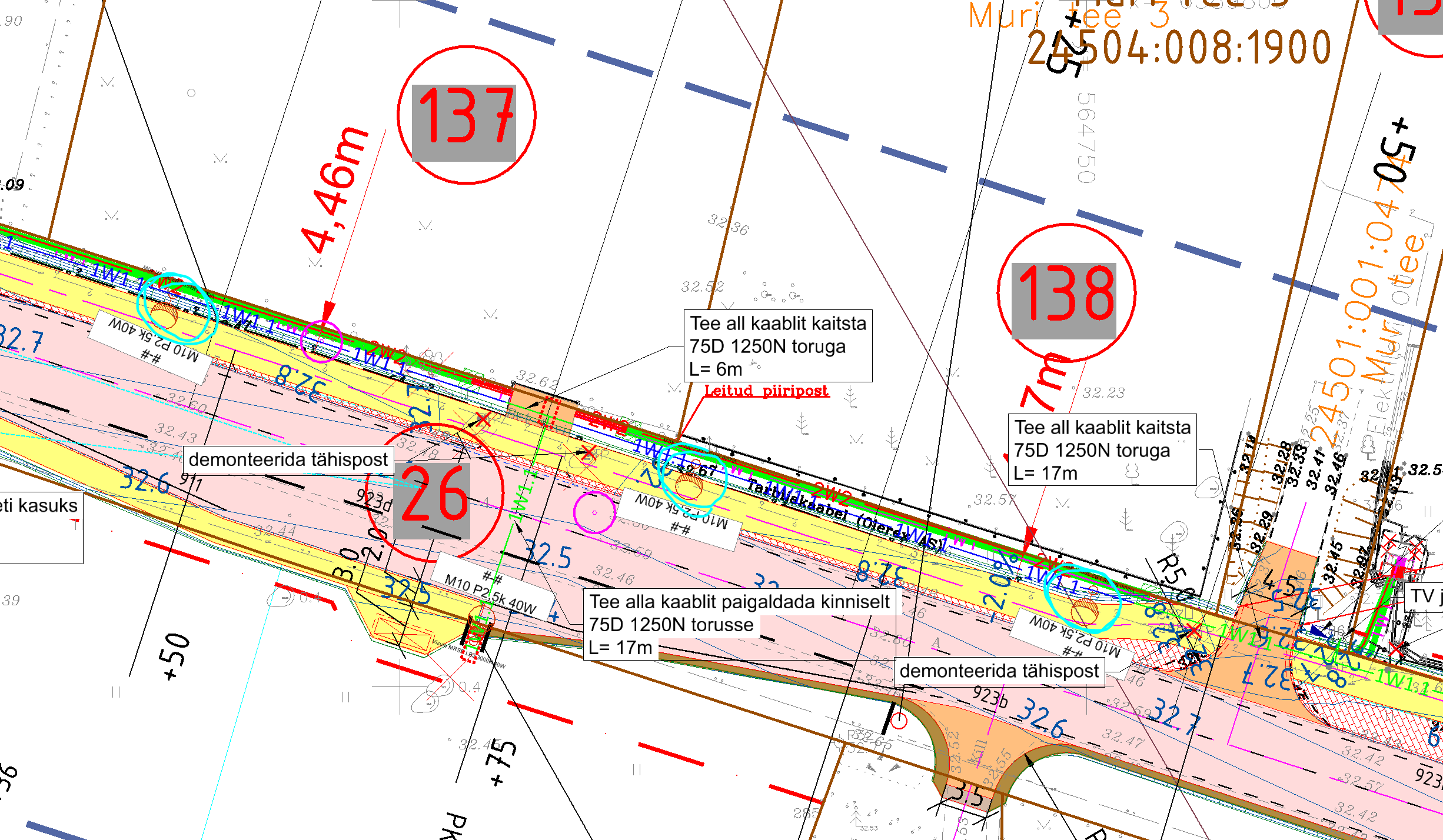

• * Palume pikendada kaitsetoru 1250N, selliselt, et kaitsetoru ulatuks projekteeritava kergtee mulde alt välja.

• * Projekti asendiplaanil palume kajastada riigitee kaitsevööndi piirid.

• * Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

Seletuskirjas ning asendiplaanidel kajastada ning viidata, et projekteerimisel on arvestatud Selektor Projekt OÜ tööga nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba).

IKÕ plaan

• * IKÕ plaanil pole võimalik kohati tuvastada, mitu kaablit või milliseid kaableid kuhu rajatakse (kirjade kattuvus või puudumine). Võimalusel kajastada ka erinevad kaablid ka erineva värvusega. Võimalusel palume kajastada ka IKÕ ala kontuur kontrastsemalt, et paistaks jooniselt paremini. Lisaks kajastada taustainfo hallina (tee kontuur, märgid, valgustid jne).

Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].

Juhime tähelepanu, et uute materjalide esitamisel võib märkuseid ning asjaolusid lisanduda.

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

Oleme projekti läbi vaadanud ning palume korrigeerida/täiendada.

Lisame juurde, et esitatud materjalides pole arvestatud kõikide varasemate 02.04.2024. a tähelepanekutega ning 19.06.2024 juurde esitatud teeprojektiga Selektor Projekt OÜ töö nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba).

Projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale paigaldamise kavandamisel, Selektor Projekt OÜ tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba) ning varasematest tähelepanekutest.

• * Palume parandada asendiplaani loetavust hetkel kajastatud värvilahenduse järgi on keeruline tuvastada, milliseid kaableid rajatakse. Lisaks kajastada tingmärkides projekteeritavad teed, proj tänavavalgustus mastid kaabel.

• * Asendiplaanil ning seletuskirjas palume kajastada projekteeritavate kilpide (jaotuskilp, liitumiskilp) mõõtmed (kõrgus, laius, sügavus).

• * Asendiplaanil palume kajastada projekteeritavate kilpide kaugused tee äärest.

Informeerime, et 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ § 11 ning lisa 1 tabelis 10 toodu kohaselt tuleb tagada normidest tulenev vaba ruumi nõue ja antud juhul kavandada projekteeritavad kilbid min 4,0m kaugusele sõidutee äärest.

• * Lisaks informeerime, et projekteeritavad kilbid (jaotuskilp, liitumiskilp) jäävad ristmiku nähtavusalasse ning seega palume kajastada asendiplaanil ristmike nähtavusalad.

Võimalusel projekteerida kilbid väljapoole ristmike nähtavusala. Lisame, et erandina saame kaaluda 0,9m kõrguste kilpide paiknemist ristmike nähtavusalas.

Võimalusel palume kaaluda kilpide rajamise väljapoole riigitee maaüksust nt Kivisilla tee 1 või Kivisilla tee 3 kinnistule.

• * Esitatud materjalide hulgas puudusid ristmevälja joonised, palume esitada. Ristmevälja joonisel kajastada ka projekteeritud kergliiklusteed, proj tänavavalgustus jne.

• * Projekti asendiplaanil palume kajastada tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist, avatud kaeve korral ehituskaeviku piirjooned, puurimiskaevikute kaugused teekatte servast.

• * Palume pikendada kaitsetoru pikkust ning nihutada puurimiskaevik Kivisilla tee 2 kinnistule. Projekteeritava tee ning kergliiklustee alla palume kaitsetoru tugevusega 1250N ning sügavus 2,2m.

• * Kaablite paiknemisel arvestada perspektiivse kergliiklusteega, tänavavalgustus mastidega (masti läheduses min sügavus 2,5m), bussipeatusega.

• * Kaablite paiknemisel arvestada perspektiivse kergliiklusteega, tänavavalgusmastidega (masti läheduses min sügavus 2,5m), mahasõitudega jne. Projekteeritava mahasõidu ning kergliiklustee alla palume kaitsetoru tugevusega 1250N ning sügavus 2,2m. Kaablid projekteerida kinnistute piirile.

• * Esitada katete taastamise osa antud lõigus (asendiplaan, läbilõiked, äärekivi taastamine jne).

• * Projekti asendiplaanil palume kajastada riigitee kaitsevööndi piirid.

• * Võimalusel koostada üks IKÕ asendiplaan ning kajastada nii POS 1 kui ka POS 2 tähis (+tabel). Tähised kajastada suuremalt ja lisada noolega viit.

• * Antud ala ei ole seotud riigitee maaüksusega. Palume korrigeerida IKÕ ala ulatust.

IKÕ plaan viia kooskõlla asendiplaaniga

• * Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].

Juhime tähelepanu, et uute materjalide esitamisel võib märkuseid ning asjaolusid lisanduda.

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

Esitame täiendavat infot, mis varasemalt on kahjuks jäänud edastamata.

Projektiga kattuvale alale on koostatud teeprojekt Selektor Projekt OÜ töö nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba).

Palume maakaablite projektlahenduses lähtuda eelprojektis (Selektor Projekt OÜ, töö nr P21014) kajastatud riigiteede projekteeritavatest kõrgustest ning olemasolevast maapinnast.

Sügavuse osas lähtuda madalamast tasemest. Asendiplaanidel ning ristmevälja joonistel kajastada eelprojektiga planeeritavad teed ning kontuurid. Lisame infoks, et alale on planeeritud kergliiklustee ning tänavavalgustus.

Edastan infoks juurde väljavõtte eelprojekti asendiplaanist dwg ja pdf faili.

Vabandame tekitatud segaduse pärast.

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

Oleme projekti läbi vaadanud ning palume korrigeerida/täiendada projekti.

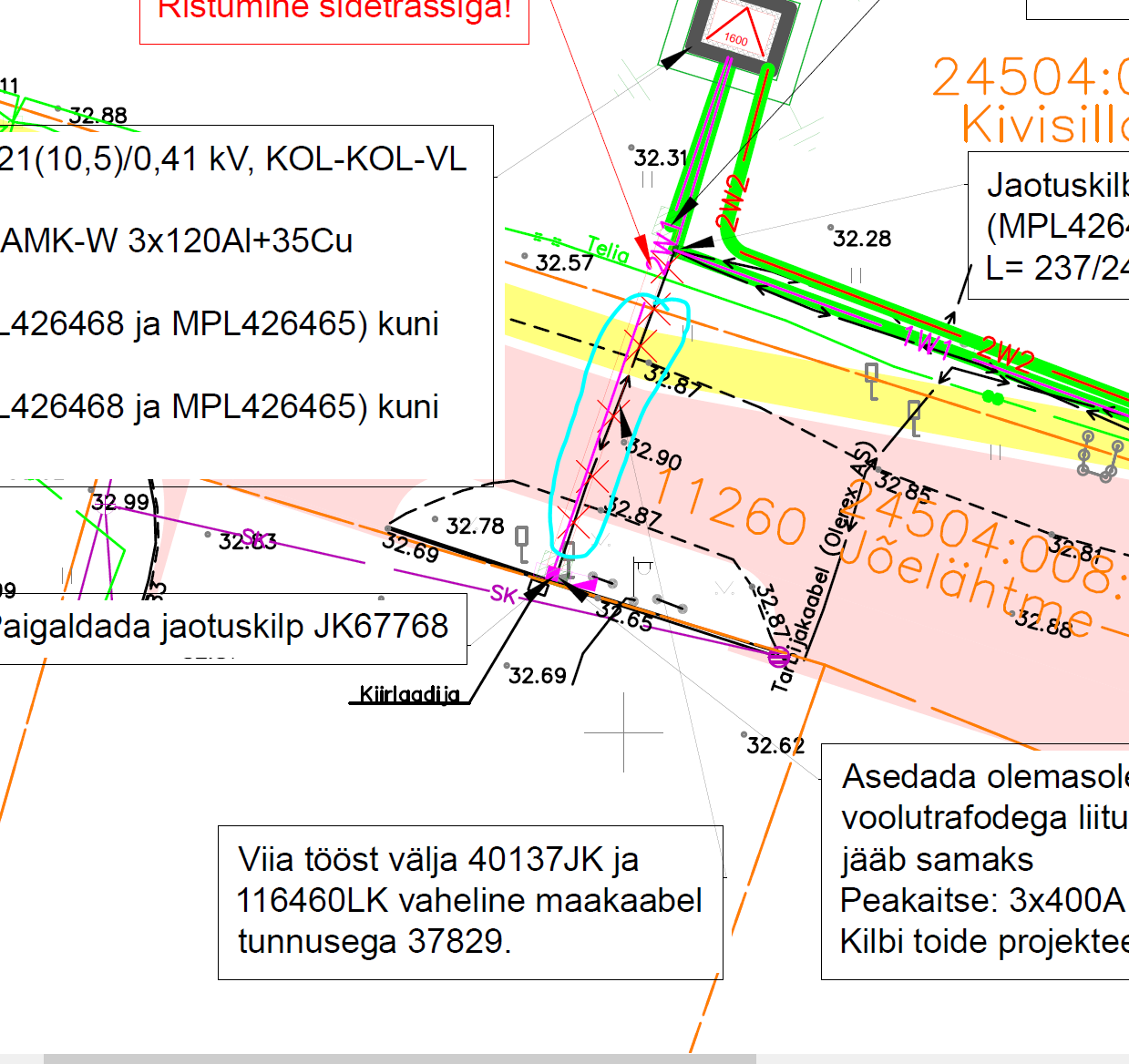

• * Palume informatsiooni, kas nn olemasolevat (kus kaabel viiakse tööst välja) kaitsetoru pole võimalik kasutada antud projekti raames?

• * Asendiplaanil ning seletuskirjas palume kajastada projekteeritavate kilpide (jaotuskilp, liitumiskilp) mõõtmed (kõrgus, laius, sügavus).

• * Asendiplaanil palume kajastada projekteeritavate kilpide kaugused tee äärest.

Informeerime, et 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ § 11 ning lisa 1 tabelis 10 toodu kohaselt tuleb tagada normidest tulenev vaba ruumi nõue ja antud juhul kavandada projekteeritavad kilbid min 4,0m kaugusele sõidutee äärest.

• * Lisaks informeerime, et projekteeritavad kilbid (jaotuskilp, liitumiskilp) jäävad ristmiku nähtavusalasse ning seega palume kajastada asendiplaanil ristmike nähtavusalad.

Võimalusel projekteerida kilbid väljapoole ristmike nähtavusala. Lisame, et erandina saame kaaluda 0,9m kõrguste kilpide paiknemist ristmike nähtavusalas.

• * Võimalusel palume nihutada rajatavad kaablid väljapoole riigitee maaüksust.

• * Samuti palume nihutada projekteeritavad kaablid 0,5m kaugusele teemaa piirist.

• * Lisaks palume kajastada asendiplaanil olemasoleva trafo AJ Muri asendamise asjaolud ka tingmärkides ning eraldi värviga välja tuua.

• * Palume ristumiskohtades kajastada asendiplaanil minimaalseks sügavuseks 1,5m (sh ka seletuskirjas).

• * Esitatud materjalide hulgas puudus ristmevälja joonis, palume esitada.

• * Esitatud taotluses palume kajastada ka ristumise km. Manusesse on lisatud taotluse blankett.

• * Projekti asendiplaanil palume kajastada tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist, avatud kaeve korral ehituskaeviku piirjooned, puurimiskaevikute kaugused teekatte servast.

• * Avatud kaevikud (sh puurimiskaevikud) ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Avatud kaeviku serva vähim kaugus kraavi välisnõlvast on 1,0m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).

Palume kajastada avatud kaevikute (sh puurimiskaevikud) kaugused teekatte servast.

• * Projekti asendiplaanil palume kajastada riigitee kaitsevööndi piirid.

• * IKÕ plaanidel palume POS 1 ja POS 2 tähised kajastada suuremalt/eristada ja võimalusel lisada noolega viit. Samuti palume IKÕ asendiplaanidelt eemaldada kõrgusandmed.

• * Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet
