Pinnavormijad OÜ
Teie: 30.09.2024 e-kiri
Meie: 10.10.2024 nr 3-1.1/2024/5915
V.a. Margus Lillak
Kooskõlastus
Küsite oma 30.09.2024 RMKle saadetud e-kirjas kooskõlastust projektile „Malmsi katastriüksuse
juurdepääs“ (töö nr 7324). Projekt hõlmab ka riigile kuuluvat kinnistut Vihterpalu metskond 24
(56201:001:0845), millise riigivara volitatud asutuseks on RMK.
RMK kooskõlastab projekti järgmiste tingimustega:
1. Ehitustööde käigus kooritud pinnast riigimaale ladustada ja ehitustehnikaga liikuda väljaspool
projekteeritavat teekoridori ei ole lubatud.
2. Riigimaantee mahasõidu osas kooskõlastada projekt Transpordiametiga.
3. Enne ehitustööde lõppu ei ole lubatud planeeritavat ligipääsuteed kinnistu teenindamiseks
kasutada.
4. Ehitustöid takistavate puude raieks riigimaal taotleb metsateatise RMK Edela regioon. Selleks
esitada taotlus koos raadamisala DWG formaadis kihiga aadressile [email protected]. Raie ja
raiutud puidu käitlemise tingimused leppida RMK Edela regiooniga kokku täiendavalt. Raadamisala
piiride sissemärkimine looduses on arendaja ülesanne.
5. Tööde käigus tekkivad pinnasekahjustused likvideerida.
6. Tagada jäätmekäitlus ja ümbritseva ala korrashoid.
7. Vastavalt riigilõivuseaduse ja keskkonnatasude seaduse muudatustele rakendusid alates 1.
juulist 2024 metsateatise riigilõiv ja keskkonnatasuna raadamistasu, milliste tasumise kohustus
RMKle tekib käesoleva projekti elluviijal.
8. Kasutatavale maa-alale seada reaalservituut, selleks vajalik taotlus on leitav RMK kodulehelt
(rmk.ee/organisatsioon/kinnisvarategevus/teede-rajamine-ja-kasutusse-andmine/avalduse-
vormid). Lisaks on vajalik piiratud asjaõiguse ruumikuju sisestamine piiratud asjaõiguste
ruumiandmete infosüsteemi (pari.kataster.ee).
9. Ehitustöödega alustamisest ja prognoositavast kestusest riigimetsamaal palun teavitada RMKd
ette vähemalt 7 kalendripäeva e-posti aadressil [email protected].
Lugupidamisega
(allkirjastatud digitaalselt)
Jürgen Kusmin
RMK Kinnisvaraosakond
Planeeringute spetsialist
[email protected]; 505 3387
Digiallkirjad
TPK Projekt OÜ
Töö nr 7324
Malmsi katastriüksuse juurdepääs
Põhiprojekt Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77
KOOSTAJA TPK Projekt OÜ Narva mnt 32-5, 10120 Tallinn Telefon +372 52 28 311 MTR: EEP004706; EPE001531 E-post [email protected] Vastutav täitja: Lauri Künnapuu Kutsetunnistus nr 177810 TELLIJA Kobras OÜ E-post: [email protected] Telefon: +372 5567 7754
Tallinn 2024
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 2 / 8
Sisukord 1. Üldosa ................................................................................................................................. 3
1.1 Lähtematerjalid ........................................................................................................... 4
1.2 Uuringud ..................................................................................................................... 4
2. Olemasoleva olukorra kirjeldus .......................................................................................... 4
2.1 Uuringu tulemuste kokkuvõte .................................................................................... 4
2.1.1 Geodeesia ............................................................................................................... 4
2.1.2 Geoloogia ............................................................................................................... 4
3. Projektlahendus ................................................................................................................... 5
3.1 Plaanilahendus ............................................................................................................ 5
3.2 Vertikaalplaneering .................................................................................................... 6
3.3 Katend ........................................................................................................................ 6
3.3.1 Katendid ................................................................................................................. 6
3.3.2 Nõuded materjalidele ............................................................................................. 6
3.4 Liikluskorraldus- ja ohutusvahendid .......................................................................... 7
3.5 Veeviimarid ................................................................................................................ 7
3.6 Keskkonnakaitse ja maastikukujundustööd ............................................................... 7
3.6.1 Haljastus ................................................................................................................. 7
3.6.2 Jäätmekava ............................................................................................................. 7
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 3 / 8
Joonised
Joonis Nimetus Mõõtkava
7324_PP_TL-4-01
7324_PP_TL-4-02
7324_PP_TL-4-03
7324_PP_TL-6-01
Liikluskorraldus 1:500
Asendiplaan 1:500
Vertikaalplaneering 1:500
Ristlõige 1:50
1. Üldosa Objekti asukoht on näidatud alljärgneval joonisel.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 4 / 8
1.1 Lähtematerjalid Põhiprojekti koostamisel on lähtutud:
Transpordiameti 06.08.2024 nr 7.1-1/24/6287-3 „Riigitee 11233 ja Vihterpalu metskond 24 kinnistu juurdepääsutee ristumiskoha ehitamise nõuded“.
Põhiprojekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:
majandus- ja taristuministri 09.01.2020. aasta määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“;
majandus- ja taristuministri 03.08.2015. aasta määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ (edaspidi kvaliteedinõuded);
majandus- ja taristuministri 05.08.205. aasta määrus nr 106 „Tee projekteerimise normid“ (edaspidi nõuded);
Transpordiameti mahasõidu tüüpjoonis 1 Transpordiameti juhis „Ristmike vahekauguse ja nähtavusala määramine“
1.2 Uuringud
Nimetus Valmimise aeg Töö number Ettevõtte nimetus/koostaja
Geodeesia Juuni 2024 2024-119 Kobras OÜ Geoloogia August 2024 24-08-05 Pinnaseuuringud OÜ
2. Olemasoleva olukorra kirjeldus
2.1 Uuringu tulemuste kokkuvõte
2.1.1 Geodeesia Geodeesia on koostatud Kobras OÜ poolt 2024. aasta juunis. Töö number 2024-119.
2.1.2 Geoloogia Geodeesia on koostatud Pinnaseuuringud OÜ poolt 2024. aasta augustis. Töö number 24-08- 05. Järgnevalt väljavõte geoloogia aruandest. Uurimispiirkond jääb meretasandikule. Pinnakatte paksuseks mõõdeti puuraukudes 2,8…7,3 m. Aluspõhjaks on Ülem-Ordoviitsiumi ladestiku Kahula kihistu lubjakivi ja mergel. Pinnakate koosneb mullast, liivast ja moreenist. Uuringuala maapinna reljeef langeb lääne suunas, maapinna absoluutkõrgused uuringupunktides on 10,05…16,10 m vahemikus. Järgnevalt on maa-ala geoloogilises lõikes esinevaid pinnaseid iseloomustatud lähtuvalt käesoleva uuringu andmetest kihi kaupa ülalt alla:
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 5 / 8
KIHT 1. Muld. Uuringuala katab 0,2...0,55 m paksune mullakiht, mis on valdavalt liivane ning paiguti ka kruusane. KIHT 2. Kruusliiv (grSa) ilmus uuringupunktis PA-7, lasudes vahetult mullakihi all, maapinnast 0,35 m sügavusel, 1,25 m paksuse kihina. Pinnas on kesktihe kuni tihe ning sisaldab veeriseid. KIHT 3. Jämeliiv (Sa) ilmus uuringupunktides PA-9 ja 10, lasudes vahetult mullakihi all, maapinnast 0,25...0,55 m sügavusel, 0,15...1,35 m paksuse kihina. Pinnas on kesktihe ja kuiv. KIHT 4. Rohke kruusaga savimöllmoreen (grclSi) (grupp A) lasub maapinnast 0,15...1,6 m sügavusel, pinnakatte alumise osana. Kiht on 1,2...6,9 m paksune. Suuremad paksused jäävad uuringupunktide 1...4 alale. Pinnas on pookõva kuni kõva konsistentsiga ning kruusa sisaldus jääb sortimata pinnases 20 ja 40 % vahele. Kihis levivad lubjakivi lahmakad mille paksus on paiguti kuni 0,1 m. Moreen on sortimata või halvasti sorditud mandrijäätekkeline pinnas, koosnedes alates saueosakestest kuni kruusa-, veeristeni ja lahmakateni. KIHT 5. Lubjakivi lasub maapinnast 2,8...7,3 m sügavusel. Kahula kihistu lubjakivi on paiguti mergliline, puurimisandmetel on kiht kesktugev kuni tugev. Puuraukudega läbiti kihti vähemalt 0,5 m ulatuses. Pinnasevee ehk põhjavee esimese veekihi tase ilmus uurimistööde ajal (15.08.24. a.) ja järelmõõtmise ajal (21.08.24. a) puuraukudes maapinnast 0,6...1,8 m sügavusel. Mõõdetud veetase on lähedane aastasele keskmisele. Püsiva veetaseme näol on tegemist vabapinnalise veelademega, mis toitub põhiliselt sademetest ja lumesulamisvetest. Vee liikumine jälgib maapinda ja liigub Keibu lahe suunas, mis jääb kinnistust ca 1 km kaugusele.
3. Projektlahendus
3.1 Plaanilahendus Projektiga on ettenähtud rajada juurdepääs riigitee nr Keibu-Alliklepa tee km 0,77. Mahasõidu projekteerimisel on aluseks võetud Transpordiameti mahasõidu tüüpjoonis 1. Projektiga on ettenähtud mahasõidu laiuseks 4,0 meetrit ning mõlemale poole mahasõitu 1 meetri laiune tugipeenar. Riigiteest esimese 8 meetri ulatuses on projekteeritud siirdekatend koos tugipeenardega. Edasi jätkub 4,0 meetri laiune kruusatee. Projekteerimise käigus kontrolliti ka nähtavusi. Mahasõidu piirkonnas on märk 556 „Sobiv kiirus 60 km/h“. Sellest tulenevalt valiti peatee kiiruseks 70km/h. Vastavalt juhendi tabelile 3
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 6 / 8
tuleb valida peatee liitumisnähtavuseks 120 meetrit. Kõrvaltee nähtavuseks valiti 7 meetrit. Kõik nähtavuskolmnurka jäävad takistused tuleb likvideerida.
3.2 Vertikaalplaneering Juurdepääsu pikikalded jäävad vahemikku 0,3…3,4%. Transpordiameti maa osas on pikikaldeks 1,6%. Põikkaldeks on projekteeritud 2,5%. Tugipeenra põikkaldeks on projekteeritud 4,0%.
3.3 Katend 3.3.1 Katendid
Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone: Freespuru kate + 2x pindamine Katendi kiht Kihi paksus Freespurust kate + 2x pindamine h=8 cm Kruusalus h=20 cm Täitematerjal (vajadusel) Geotekstiil (NGS4) Olemasolev pinnas (kasvupinnas kooritud)
Kruuskate Katendi kiht Kihi paksus Purustatud kruus h=10 cm Kruusalus h=20 cm Täitematerjal (vajadusel) Geotekstiil (NGS4) Olemasolev pinnas (kasvupinnas kooritud)
Tüüp: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=5-7cm Täitematerjal (vajadusel) Olemasolev pinnas (kasvupinnas kooritud)
3.3.2 Nõuded materjalidele Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide, standardite ja juhenditega. Tee alt tuleb eemaldada muld ja pehmed pinnased. Kasutatav täitematerjal peab vastama õigusaktidega kehtestatud nõuetele. Kruusalusena tuleb kasutada majandus- ja taristuministri 03.08.2015. aasta määruses nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 segu nr 3. Kruuskatte ning tugipeenrana kasutada segu nr 6.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 7 / 8
Kasutatav freespuru koos pindamisega peab vastama Maanteeameti 2007-10 juhisele „Kergkatete ehitamise juhis“.
3.4 Liikluskorraldus- ja ohutusvahendid Projektiga on ettenähtud sinine tähispost. Tähisposti helkurid tuleb valmistada II klassi kilest. Tähispost peab olema plastmassist (või muust kergesti deformeeruvast materjalist), post peab olema kollast valgust peegeldavate ja projektile vastavate tähistega. Tähispost peab vastama standardile EVS-EN 12899-3. Tähisposti paiknemine on näidatud plaanilahendusel. Posti mõõtmed ja tehnilised omadused peavad vastama normdokumentidele.
3.5 Veeviimarid Projektiga on ettenähtud sadeveed juhtida kalletega haljasalale ja seal immutada.
3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.
3.6.1 Haljastus Muruseeme peab olema varustatud sertifikaadiga. Seemne kulu on 2-2,5 kg/100 m² kohta. Seemneid tuleb säilitada kuivas ja valguse eest kaitstud kohas. Ehitustööde ajal vastutab säilitatava ja rajatava haljastuse eest töövõtja. Rajatavat haljastust kasta korrapäraselt. Vajadusel teostada umbrohutõrjet. Haljasalad rajada nõuetele vastavalt ettevalmistatud kasvupinnasele. Kasvupinnase projekteeritud paksus on 5...7 cm. Muru klass III. Kohaliku objektilt saadava mulla nõuetele vastavust tõendatakse vajadusel täiendava mullaanalüüsiga. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.
3.6.2 Jäätmekava Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus. Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks, taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 8 / 8
Likvideeritavate puude ja võsa kännud juurida ja utiliseerida. Jäätmete utiliseerimise kohutus lasub ehitajal. Puitmaterjali likvideerimise kohustus on Töövõtjal, kui maaomanikuga ei ole teisiti kokku lepitud.
R iig
ite e
ka its
ev öö
nd 3
0m
R5.00 R1 0.0 0
R 12 .0 0
R3 0. 00
R5 0.0
0
R 50
.0 0
4. 00
8.00
12 0. 00
12 0. 00
R 50
.0 0
R 200.00
R7 .00
R 7. 00
1. 00
1. 00
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Liikluskorraldus
TL-4-01 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
R iig
ite e
ka its
ev öö
nd 3
0m
R5.00 R1 0.0 0
R 12 .0 0
R3 0. 00
R5 0.0
0
R 50
.0 0
4. 00
1 1
8.00
2 2
R 50
.0 0
R 200.00
R7 .00
R 7. 00
1. 00
1. 00
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Asendiplaan
TL-4-02 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
R iig
ite e
ka its
ev öö
nd 3
0m
1 1
18.00 18.00
17.50
17.00
16.50
16.00
15.50
15.00
14.50 14.20
14.10
14.20
14.00
13.50
13.00
12.50
2 2
17.60 17.70
17.80 17.90
17.40 17.30
17.20
17.10
16.60 16.70 16.80 16.90
16.40
16.30
16.20
16.10
15.60 15.70 15.80 15.90
15.40
15.30
15.20
15.10
14.90
14.80
14.70
14.60
14.40 14.30
14.10
14.20
14.10
13.90 13.80
13.70
13.60
13.40
13.30
13.20
13.10
12.90
12.80
12.70
12.60
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Vertikaalplaneering
TL-4-03 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
16.00
17.00
18.00
15.00
19.00
Lõige 1-1
4.001.00 1.00
4.0%4.0% 2.5%
Kruusast segu nr 5, h=8cm
Murukülv kasvupinnasega h=5-7cm
16.00
17.00
18.00
15.00
19.00 Lõige 2-2
4.00
Freespuru kate + 2x pindamine
Freespurust kate + 2x pindamine h=8 cm
Kruusalus h=20 cm
Täitematerjal (vajadusel)
Geotekstiil (NGS4)
Olemasolev alus
2.5%
Kruuskate
Purustatud kruus h=10 cm
Kruusalus h=20 cm
Täitematerjal (vajadusel)
Geotekstiil (NGS4)
Olemasolev alus
Murukülv kasvupinnasega h=5-7cm
420x297
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-6_ristloige.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
06.09.202406.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Ristlõiked
TL-6-01 1:50
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
Tere.
Palun mulle täitmiseks, korduv.
Tervitades
Merike
From: Lauri Künnapuu <[email protected]>
Sent: Friday, October 11, 2024 9:18 AM
To: Merike Joonsaar <[email protected]>
Subject: Vs: Malmsi juurdepääsu projekti kooskõlastamine
Tere,
Saadan parandatud projekti ja RMK kooskõlastuse.
Tervitades,
Lauri Künnapuu
TPK Projekt
5228311
Saatja: Merike Joonsaar <[email protected]>
Saatmisaeg: Monday, September 30, 2024 5:18 PM
Adressaat: [email protected]
Teema: Malmsi juurdepääsu projekti kooskõlastamine
Tere.
Tänan projekti eest.
Paar tähelepanekut:

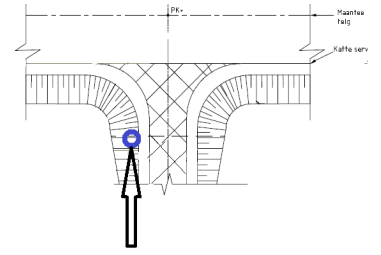

- Riigiteede liikluskorralduse juhendi punkt 10.1 järgi paigaldatakse elukoha mahasõidukoha tähistamiseks siniste helkuritega tähispost mahasõidu kaare lõppu.
- Kuna ristumiskoht rajatakse RMK kinnistule, siis palun saatke meile ka RMK poolne projektlahenduse kooskõlastus.
Tervitades
Merike
Joonsaar
Peaspetsialist
Planeerimise osakond
kooskõlastuste üksus
5862 7078
From: Lauri Künnapuu <[email protected]>
Sent: Friday, September 27, 2024 1:31 PM
To: [email protected]
Cc: 'Ervin Reynaldo Piirsalu' <[email protected]>
Subject: Juurdepääsu projekti kooskõlastamine
Tere,
Saadan kooskõlastamiseks Lääne-Harju vallas asuva Malmsi juurdepääsu projekti. Projekt lisatud kirjale.
Tervitades,
Lauri Künnapuu
TPK Projekt
5228311
|
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
|
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
Digiallkirjad
Pinnavormijad OÜ
Teie: 30.09.2024 e-kiri
Meie: 10.10.2024 nr 3-1.1/2024/5915
V.a. Margus Lillak
Kooskõlastus
Küsite oma 30.09.2024 RMKle saadetud e-kirjas kooskõlastust projektile „Malmsi katastriüksuse
juurdepääs“ (töö nr 7324). Projekt hõlmab ka riigile kuuluvat kinnistut Vihterpalu metskond 24
(56201:001:0845), millise riigivara volitatud asutuseks on RMK.
RMK kooskõlastab projekti järgmiste tingimustega:
1. Ehitustööde käigus kooritud pinnast riigimaale ladustada ja ehitustehnikaga liikuda väljaspool
projekteeritavat teekoridori ei ole lubatud.
2. Riigimaantee mahasõidu osas kooskõlastada projekt Transpordiametiga.
3. Enne ehitustööde lõppu ei ole lubatud planeeritavat ligipääsuteed kinnistu teenindamiseks
kasutada.
4. Ehitustöid takistavate puude raieks riigimaal taotleb metsateatise RMK Edela regioon. Selleks
esitada taotlus koos raadamisala DWG formaadis kihiga aadressile [email protected]. Raie ja
raiutud puidu käitlemise tingimused leppida RMK Edela regiooniga kokku täiendavalt. Raadamisala
piiride sissemärkimine looduses on arendaja ülesanne.
5. Tööde käigus tekkivad pinnasekahjustused likvideerida.
6. Tagada jäätmekäitlus ja ümbritseva ala korrashoid.
7. Vastavalt riigilõivuseaduse ja keskkonnatasude seaduse muudatustele rakendusid alates 1.
juulist 2024 metsateatise riigilõiv ja keskkonnatasuna raadamistasu, milliste tasumise kohustus
RMKle tekib käesoleva projekti elluviijal.
8. Kasutatavale maa-alale seada reaalservituut, selleks vajalik taotlus on leitav RMK kodulehelt
(rmk.ee/organisatsioon/kinnisvarategevus/teede-rajamine-ja-kasutusse-andmine/avalduse-
vormid). Lisaks on vajalik piiratud asjaõiguse ruumikuju sisestamine piiratud asjaõiguste
ruumiandmete infosüsteemi (pari.kataster.ee).
9. Ehitustöödega alustamisest ja prognoositavast kestusest riigimetsamaal palun teavitada RMKd
ette vähemalt 7 kalendripäeva e-posti aadressil [email protected].
Lugupidamisega
(allkirjastatud digitaalselt)
Jürgen Kusmin
RMK Kinnisvaraosakond
Planeeringute spetsialist
[email protected]; 505 3387
Digiallkirjad
TPK Projekt OÜ
Töö nr 7324
Malmsi katastriüksuse juurdepääs
Põhiprojekt Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77
KOOSTAJA TPK Projekt OÜ Narva mnt 32-5, 10120 Tallinn Telefon +372 52 28 311 MTR: EEP004706; EPE001531 E-post [email protected] Vastutav täitja: Lauri Künnapuu Kutsetunnistus nr 177810 TELLIJA Kobras OÜ E-post: [email protected] Telefon: +372 5567 7754
Tallinn 2024
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 2 / 8
Sisukord 1. Üldosa ................................................................................................................................. 3
1.1 Lähtematerjalid ........................................................................................................... 4
1.2 Uuringud ..................................................................................................................... 4
2. Olemasoleva olukorra kirjeldus .......................................................................................... 4
2.1 Uuringu tulemuste kokkuvõte .................................................................................... 4
2.1.1 Geodeesia ............................................................................................................... 4
2.1.2 Geoloogia ............................................................................................................... 4
3. Projektlahendus ................................................................................................................... 5
3.1 Plaanilahendus ............................................................................................................ 5
3.2 Vertikaalplaneering .................................................................................................... 6
3.3 Katend ........................................................................................................................ 6
3.3.1 Katendid ................................................................................................................. 6
3.3.2 Nõuded materjalidele ............................................................................................. 6
3.4 Liikluskorraldus- ja ohutusvahendid .......................................................................... 7
3.5 Veeviimarid ................................................................................................................ 7
3.6 Keskkonnakaitse ja maastikukujundustööd ............................................................... 7
3.6.1 Haljastus ................................................................................................................. 7
3.6.2 Jäätmekava ............................................................................................................. 7
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 3 / 8
Joonised
Joonis Nimetus Mõõtkava
7324_PP_TL-4-01
7324_PP_TL-4-02
7324_PP_TL-4-03
7324_PP_TL-6-01
Liikluskorraldus 1:500
Asendiplaan 1:500
Vertikaalplaneering 1:500
Ristlõige 1:50
1. Üldosa Objekti asukoht on näidatud alljärgneval joonisel.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 4 / 8
1.1 Lähtematerjalid Põhiprojekti koostamisel on lähtutud:
Transpordiameti 06.08.2024 nr 7.1-1/24/6287-3 „Riigitee 11233 ja Vihterpalu metskond 24 kinnistu juurdepääsutee ristumiskoha ehitamise nõuded“.
Põhiprojekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:
majandus- ja taristuministri 09.01.2020. aasta määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“;
majandus- ja taristuministri 03.08.2015. aasta määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ (edaspidi kvaliteedinõuded);
majandus- ja taristuministri 05.08.205. aasta määrus nr 106 „Tee projekteerimise normid“ (edaspidi nõuded);
Transpordiameti mahasõidu tüüpjoonis 1 Transpordiameti juhis „Ristmike vahekauguse ja nähtavusala määramine“
1.2 Uuringud
Nimetus Valmimise aeg Töö number Ettevõtte nimetus/koostaja
Geodeesia Juuni 2024 2024-119 Kobras OÜ Geoloogia August 2024 24-08-05 Pinnaseuuringud OÜ
2. Olemasoleva olukorra kirjeldus
2.1 Uuringu tulemuste kokkuvõte
2.1.1 Geodeesia Geodeesia on koostatud Kobras OÜ poolt 2024. aasta juunis. Töö number 2024-119.
2.1.2 Geoloogia Geodeesia on koostatud Pinnaseuuringud OÜ poolt 2024. aasta augustis. Töö number 24-08- 05. Järgnevalt väljavõte geoloogia aruandest. Uurimispiirkond jääb meretasandikule. Pinnakatte paksuseks mõõdeti puuraukudes 2,8…7,3 m. Aluspõhjaks on Ülem-Ordoviitsiumi ladestiku Kahula kihistu lubjakivi ja mergel. Pinnakate koosneb mullast, liivast ja moreenist. Uuringuala maapinna reljeef langeb lääne suunas, maapinna absoluutkõrgused uuringupunktides on 10,05…16,10 m vahemikus. Järgnevalt on maa-ala geoloogilises lõikes esinevaid pinnaseid iseloomustatud lähtuvalt käesoleva uuringu andmetest kihi kaupa ülalt alla:
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 5 / 8
KIHT 1. Muld. Uuringuala katab 0,2...0,55 m paksune mullakiht, mis on valdavalt liivane ning paiguti ka kruusane. KIHT 2. Kruusliiv (grSa) ilmus uuringupunktis PA-7, lasudes vahetult mullakihi all, maapinnast 0,35 m sügavusel, 1,25 m paksuse kihina. Pinnas on kesktihe kuni tihe ning sisaldab veeriseid. KIHT 3. Jämeliiv (Sa) ilmus uuringupunktides PA-9 ja 10, lasudes vahetult mullakihi all, maapinnast 0,25...0,55 m sügavusel, 0,15...1,35 m paksuse kihina. Pinnas on kesktihe ja kuiv. KIHT 4. Rohke kruusaga savimöllmoreen (grclSi) (grupp A) lasub maapinnast 0,15...1,6 m sügavusel, pinnakatte alumise osana. Kiht on 1,2...6,9 m paksune. Suuremad paksused jäävad uuringupunktide 1...4 alale. Pinnas on pookõva kuni kõva konsistentsiga ning kruusa sisaldus jääb sortimata pinnases 20 ja 40 % vahele. Kihis levivad lubjakivi lahmakad mille paksus on paiguti kuni 0,1 m. Moreen on sortimata või halvasti sorditud mandrijäätekkeline pinnas, koosnedes alates saueosakestest kuni kruusa-, veeristeni ja lahmakateni. KIHT 5. Lubjakivi lasub maapinnast 2,8...7,3 m sügavusel. Kahula kihistu lubjakivi on paiguti mergliline, puurimisandmetel on kiht kesktugev kuni tugev. Puuraukudega läbiti kihti vähemalt 0,5 m ulatuses. Pinnasevee ehk põhjavee esimese veekihi tase ilmus uurimistööde ajal (15.08.24. a.) ja järelmõõtmise ajal (21.08.24. a) puuraukudes maapinnast 0,6...1,8 m sügavusel. Mõõdetud veetase on lähedane aastasele keskmisele. Püsiva veetaseme näol on tegemist vabapinnalise veelademega, mis toitub põhiliselt sademetest ja lumesulamisvetest. Vee liikumine jälgib maapinda ja liigub Keibu lahe suunas, mis jääb kinnistust ca 1 km kaugusele.
3. Projektlahendus
3.1 Plaanilahendus Projektiga on ettenähtud rajada juurdepääs riigitee nr Keibu-Alliklepa tee km 0,77. Mahasõidu projekteerimisel on aluseks võetud Transpordiameti mahasõidu tüüpjoonis 1. Projektiga on ettenähtud mahasõidu laiuseks 4,0 meetrit ning mõlemale poole mahasõitu 1 meetri laiune tugipeenar. Riigiteest esimese 8 meetri ulatuses on projekteeritud siirdekatend koos tugipeenardega. Edasi jätkub 4,0 meetri laiune kruusatee. Projekteerimise käigus kontrolliti ka nähtavusi. Mahasõidu piirkonnas on märk 556 „Sobiv kiirus 60 km/h“. Sellest tulenevalt valiti peatee kiiruseks 70km/h. Vastavalt juhendi tabelile 3
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 6 / 8
tuleb valida peatee liitumisnähtavuseks 120 meetrit. Kõrvaltee nähtavuseks valiti 7 meetrit. Kõik nähtavuskolmnurka jäävad takistused tuleb likvideerida.
3.2 Vertikaalplaneering Juurdepääsu pikikalded jäävad vahemikku 0,3…3,4%. Transpordiameti maa osas on pikikaldeks 1,6%. Põikkaldeks on projekteeritud 2,5%. Tugipeenra põikkaldeks on projekteeritud 4,0%.
3.3 Katend 3.3.1 Katendid
Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone: Freespuru kate + 2x pindamine Katendi kiht Kihi paksus Freespurust kate + 2x pindamine h=8 cm Kruusalus h=20 cm Täitematerjal (vajadusel) Geotekstiil (NGS4) Olemasolev pinnas (kasvupinnas kooritud)
Kruuskate Katendi kiht Kihi paksus Purustatud kruus h=10 cm Kruusalus h=20 cm Täitematerjal (vajadusel) Geotekstiil (NGS4) Olemasolev pinnas (kasvupinnas kooritud)
Tüüp: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=5-7cm Täitematerjal (vajadusel) Olemasolev pinnas (kasvupinnas kooritud)
3.3.2 Nõuded materjalidele Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide, standardite ja juhenditega. Tee alt tuleb eemaldada muld ja pehmed pinnased. Kasutatav täitematerjal peab vastama õigusaktidega kehtestatud nõuetele. Kruusalusena tuleb kasutada majandus- ja taristuministri 03.08.2015. aasta määruses nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 segu nr 3. Kruuskatte ning tugipeenrana kasutada segu nr 6.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 7 / 8
Kasutatav freespuru koos pindamisega peab vastama Maanteeameti 2007-10 juhisele „Kergkatete ehitamise juhis“.
3.4 Liikluskorraldus- ja ohutusvahendid Projektiga on ettenähtud sinine tähispost. Tähisposti helkurid tuleb valmistada II klassi kilest. Tähispost peab olema plastmassist (või muust kergesti deformeeruvast materjalist), post peab olema kollast valgust peegeldavate ja projektile vastavate tähistega. Tähispost peab vastama standardile EVS-EN 12899-3. Tähisposti paiknemine on näidatud plaanilahendusel. Posti mõõtmed ja tehnilised omadused peavad vastama normdokumentidele.
3.5 Veeviimarid Projektiga on ettenähtud sadeveed juhtida kalletega haljasalale ja seal immutada.
3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.
3.6.1 Haljastus Muruseeme peab olema varustatud sertifikaadiga. Seemne kulu on 2-2,5 kg/100 m² kohta. Seemneid tuleb säilitada kuivas ja valguse eest kaitstud kohas. Ehitustööde ajal vastutab säilitatava ja rajatava haljastuse eest töövõtja. Rajatavat haljastust kasta korrapäraselt. Vajadusel teostada umbrohutõrjet. Haljasalad rajada nõuetele vastavalt ettevalmistatud kasvupinnasele. Kasvupinnase projekteeritud paksus on 5...7 cm. Muru klass III. Kohaliku objektilt saadava mulla nõuetele vastavust tõendatakse vajadusel täiendava mullaanalüüsiga. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.
3.6.2 Jäätmekava Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus. Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks, taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas.
Töö nr: 7324 Staadium: Põhiprojekt Töö nimetus: Malmsi katastriüksuse juurdepääs
TPK Projekt OÜ Lk 8 / 8
Likvideeritavate puude ja võsa kännud juurida ja utiliseerida. Jäätmete utiliseerimise kohutus lasub ehitajal. Puitmaterjali likvideerimise kohustus on Töövõtjal, kui maaomanikuga ei ole teisiti kokku lepitud.
R iig
ite e
ka its
ev öö
nd 3
0m
R5.00 R1 0.0 0
R 12 .0 0
R3 0. 00
R5 0.0
0
R 50
.0 0
4. 00
8.00
12 0. 00
12 0. 00
R 50
.0 0
R 200.00
R7 .00
R 7. 00
1. 00
1. 00
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Liikluskorraldus
TL-4-01 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
R iig
ite e
ka its
ev öö
nd 3
0m
R5.00 R1 0.0 0
R 12 .0 0
R3 0. 00
R5 0.0
0
R 50
.0 0
4. 00
1 1
8.00
2 2
R 50
.0 0
R 200.00
R7 .00
R 7. 00
1. 00
1. 00
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Asendiplaan
TL-4-02 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
R iig
ite e
ka its
ev öö
nd 3
0m
1 1
18.00 18.00
17.50
17.00
16.50
16.00
15.50
15.00
14.50 14.20
14.10
14.20
14.00
13.50
13.00
12.50
2 2
17.60 17.70
17.80 17.90
17.40 17.30
17.20
17.10
16.60 16.70 16.80 16.90
16.40
16.30
16.20
16.10
15.60 15.70 15.80 15.90
15.40
15.30
15.20
15.10
14.90
14.80
14.70
14.60
14.40 14.30
14.10
14.20
14.10
13.90 13.80
13.70
13.60
13.40
13.30
13.20
13.10
12.90
12.80
12.70
12.60
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-4_v3_asendiplaan.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
27.09.202427.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Vertikaalplaneering
TL-4-03 1:500
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
TINGMÄRGID Kinnistu piir
Raadatav ala
Projekteeritud kohalik kasvupinnas
Projekteeritud kruuskate
Projekteeritud katte serv
Projekteeritud horisontaal44.50
Olemasolev horisontaal44.50
Liitumisnähtavus
Projekteeritud freespurust kate + 2x pindamine
Projekteeritud tugipeenra serv
Projekteeritud tähispost
16.00
17.00
18.00
15.00
19.00
Lõige 1-1
4.001.00 1.00
4.0%4.0% 2.5%
Kruusast segu nr 5, h=8cm
Murukülv kasvupinnasega h=5-7cm
16.00
17.00
18.00
15.00
19.00 Lõige 2-2
4.00
Freespuru kate + 2x pindamine
Freespurust kate + 2x pindamine h=8 cm
Kruusalus h=20 cm
Täitematerjal (vajadusel)
Geotekstiil (NGS4)
Olemasolev alus
2.5%
Kruuskate
Purustatud kruus h=10 cm
Kruusalus h=20 cm
Täitematerjal (vajadusel)
Geotekstiil (NGS4)
Olemasolev alus
Murukülv kasvupinnasega h=5-7cm
420x297
Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.
7324_PP_TL-6_ristloige.dwg
Projekti nimi:
Objekti asukoht:
Joonise nimi:
Töö nr: Mõõtkava:
Koostatud / trükitud:
Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:
/
Muudatused: Kuupäev Muudatuste kirjeldus
Geoalus:
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
/allkirjastatud digitaalselt/
Koostaja:
TPK Projekt OÜ
06.09.202406.09.2024
TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022
Töö nr: Mõõdistatud:
7324
Malmsi katastriüksuse juurdepääs Teed ja platsid
Riigitee nr 11233 Keibu-Alliklepa tee km 0,77 Malmsi, Keibu küla, Lääne-Harju vald, Harju maakond
Põhiprojekt
Ristlõiked
TL-6-01 1:50
Projektijuht Lauri Künnapuu
Projekteerija Lauri Künnapuu
Kobras OÜ 2024-119 juuni 2024
