Järva maakond, Türi vald, Türi linn passiivse elektroonilise side juurdepääsuvõrgu rajamine

Projekteerija : CORLE OÜ Litsents nr : EEP001121 Reg. kood : 11270435 Aadress : Uustalu 2, Kose Harjumaa 75101 Üldtelefon : +3726069300 e-mail : [email protected] ------------------------------------------------------ Tellija: Corle OÜ, reg. nr : 11270435

„TÜRI PASSIIVSE ELEKTROONILISE SIDE JUURDEPÄÄSUVÕRGU RAJAMINE“

JÄRVA MAAKOND, TÜRI VALD, TÜRI LINN EELPROJEKT

Rajatis asub järgmiste kultuurimälestiste kaitsevööndis või nende lähistel:

- reg.nr 4026- Türi kirikuaed ja ohverdamiskoht - reg.nr 15123- Türi kirik - reg.nr 15124- Türi kirikuaia piirdemüür - reg.nr 15125- Türi kirikuaia kabel - reg.nr 17324- Mälestussammas, 19.saj. II pool (dolomiit, graniit) - reg.nr 17366- Rist, 1855 (dolomiit)

Rajatis asub Pärnu jõe hoiuala (Järva) (KLO2000025) lähistel

TÖÖ NR. MKM3_TURI EKS. NR. 001 Koostaja: Anti Salura Kontrollis: Kaupo Kallak Kose Harjumaa, 2024 Projekti rahastatakse osaliselt RTK kaudu Euroopa Liidu taasterahastu NextGenerationEU vahenditest

2 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

SISUKORD

1. Asukoht 3

2. Seletuskiri

2.1. Üldandmed 4

2.2. Olemasolev situatsioon 4

2.3. Projekteeritud baasvõrgu ühendus 4

2.4. Transpordiamet 5

2.5. Projekteerimis- ja töövõtupiirid 5

2.6. Lubatud kõrvalekaldumised projekteeritud asukohast 5

2.7. Kitsendused, nendest tulenevad nõuded ja juhised 5

2.8. Üldised juhised ja nõuded liinirajatise ehitamisel 6

2.9. Muinsuskaitse 8

Joonised/Lehed

 Sidetrassi asendiplaan

 Tüüpristlõiked

Lisad

 Kooskõlastused

3 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

1. ASUKOHT

4 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

2. SELETUSKIRI

2.1 Üldandmed

Käesoleva tööprojektiga on lahendatud passiivse elektroonilise side juurdepääsuvõrgu rajamine

Järva maakonnas Türi vallas Türi linnas.

Projekti koostamisel olid aluseks:

 Eesti Lairiba Arenduse Sihtasutuse poolt väljastatud tehnilised tingimused 20.03.2024 nr

TT2828;

 Ettevõtlus- ja infotehnoloogiaministri määrus nr 35 „Väga suure läbilaskevõimega

elektroonilise side juurdepääsuvõrgu rajamise toetusmeetme tingimused ja kord“

Projekteeritava elektroonilise side võrgu liinirajatise alusplaanina on kasutatud Kagu Geodeesia OÜ

tööd nr 24T014, mõõdistatud märts 2024a.

Kinnistute omanikud on välja selgitatud kinnistusraamatu väljavõtete abil ning juriidiliste isikute

volitatud esindajad äriregistri väljavõtetega.

2.2 Olemasolev situatsioon

Lai tänav (83401:001:0143) kinnistul asuv olemasolev Eesti Lairiba Arenduse SA sidetrass ning

Mehaanika tänav L2 (83401:001:0278)kinnistul asuv Eesti Lairiba Arenduse SA sidekaev 085K82

2.3 Projekteeritud baasvõrgu ühendus

Projekteeritud sideehitis on esitatud asendiplaanidel.

Ühenduspunkt baasvõrguga:

CO8594a:

 Paigaldada ELASA sidetrassile pealt paigaldatav sidekaev (Vesimentor). Kaevu tähis

053YK05.

 Rajada sidetoru (14/10) sidekaevuni 053YK05.

 Katkestada paigaldatud sidekaevus 053YK05 ELASA 4-avalise multitoru 2.mikrotoru

 (oranž).

 Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevude

053YK03, 085K81 ja 053YK05 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu

tähis 053L03YH07.

 Sidekaevust 053YK05 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.

 Sidekaevu 053YK03 jätta kaablivaru 15m ja sidekaevu 053YK05 jätta kaablivaru 30m.

 Sidekaevus 053YK03 on kaablil 053L03YH06 varu 30m.

 Sidekaevu 053YK03 paigaldada kaablimuhv. Muhvi tähis 053YM04.

 Katkestada sidekaevus 053YK03 kaabel 053L03YH06 muhvi 053YM04 ühendamiseks.

Planeeritavast sidekatkestusest teavitada kaablil teenust tarbivaid sideoperaatoreid.

Teavitab AS Connecto Eesti.

 Sidekaevu 053YK03 jätta kaabli 053L03YH06 kaablivaru 2x15m .

 Paigaldatud sidekaev 053YK05, kaablimuhv 053YM04 ning ELASA sidekaevudes ja

5 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

mikrotorus olev kaabel jääb kuuluma ELASA’le. Piiritluspunkt on sidekaevu 053YK05

kaevusein.

CO8594b:

• Rajada multitoru (14/10) ELASA sidekaevuni 085K82.

• Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevu 085YK17 ja

sidekaevu 085K82 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 085L06YH04.

• Sidekaevus 085YK17 on kaablil 085L06YH03 varu 30m.

• Sidekaevu 085YK17 paigaldada kaablimuhv. Muhvi tähis 085YM08.

• Katkestada sidekaevus 085YK17 kaabel 085L06YH03 muhvi 085YM08 ühendamiseks.

Planeeritavast sidekatkestusest teavitada kaablil teenust tarbivaid sideoperaatoreid. Teavitab AS

Connecto Eesti.

• Sidekaevu 085YK17 jätta kaabli 085L06YH0 kaablivaru 2x15m ja kaablile 085L06YH04 kaablivaru

15m ning sidekaevu 085K82 kaablivaru 30m.

• Paigaldatud kaablimuhv 085YM08, ELASA mikrotorusse puhutud ja sidekaevudes varus olev

kaabel jäävad kuuluma ELASA’le. Piiritluspunkt on sidekaevu 085K82 kaevusein.

2.4 Transpordiamet Riigitee maaüksusel paigaldada sidetrass tee all min 2,2m sügavusele kaitsetorru.

Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.

2.5 Projekteerimis- ja töövõtupiirid

Käesoleva eelprojekti raames seadustatakse maakasutus Corle OÜ või selle tütarettevõtte kasuks

alates ELASA sidekaevu seinast kuni lõpp-punktideni kogu trassi ulatuses ja kliendiliinide osas

üldkasutatavatel maadel (nt transpordimaa – tänavad, valla ja aiandusühistute teed jne).

2.6 Lubatud kõrvalekalded projekteeritud trassidest

Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.

Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist

kõrvale kalduda üldreeglina piirides ±0,5m tingimusel, et kaugus katastriüksuste piiridest jääb

vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse.

Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.

Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas,

peavad olema tagatud normide kohased kaugused (kujad).

2.7 Kitsendused, nendest tulenevad nõuded ja juhised

2.7.1 Olemasolevad kommunikatsioonid

Enne kaevetööde alustamist täpsustada olemasolevate või ümberpaigutamist vajavate maa-aluste

kommunikatsioonide asukohad nende valdajatega ja vajadusel kutsuda juurde

kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide

teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.

Ristumisel kommunikatsioonitrassidega otsustatakse alt või ülevalt läbimineku kasuks koostöös

kommunikatsiooni valdajaga. Kinnisel läbiminekul kanalisatsioonitrassidega ristumisel teha enne

tööde alustamist kindlaks olemasolevate trasside tegelikud sügavused kaevates trassid käsitsi

lahti!!!

6 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda

Majandus- ja taristuministri 25.06.2015 vastu võetud määrusest nr 73 „Ehitise kaitsevööndi ulatus,

kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.

2.8 Üldised juhised ja nõuded liinirajatise ehitamisel

2.8.1 Maaliinid

Ehitustööde alustamine on võimalik pärast ehitus- ja kaeveloa saamist omavalitsuse poolt

kehtestatud alustel ja korras.

Ehitustööde teostamine ja materjalidega varustamine tuleb planeerida nii, et ehituskaeviku

lahtioleku aeg oleks minimaalne. Ajutiselt mitte kasutusel olevad ehitusmasinad ning

kasutamisjärge ootavad masinad ja materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei

takistaks ligipääsu hoonetele.

Tööde käigus peavad kõik teed ning tänavad olema läbitavad sõiduautodele. Takistused (sh lume

ja mulla/muda kamakad tuleb teelt koheselt eemaldada. Töö piirkonnaks arvestatakse kogu

piirkond, milles käesoleva projekti etapi raames töid teostatakse.

Teede ning tänavate sulgemisel tuleb lähtuda kohaliku omavalitsuse määrusest.

Ehituse käigus kahjustatud teede ning juurdepääsuteede taastamine peab vastama Majandus- ja

taristuministri määrusele 03.08.2015 nr 101 „Tee ehitamise kvaliteedi nõuded“.

Teedel ehitustööde läbiviimisel, nende vahetus läheduses ja juurdepääsuteede kasutamise korral,

ning vajadusel sulgeda teid osaliselt, tuleb koostada selleks ajutine liikluskorralduste skeem

vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018

määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“.

Kaevetööde käigus tõstetakse pinnas kaeviku kõrvale ning pärast torude paigaldamist tõstetakse

pinnas tagasi kaevikusse. Ehitustööde käigus välja kaevatud pinnast ei veeta töömaalt ära ega

utiliseerita. Kui selline vajadus peaks tööde käigus ikkagi tekkima, siis tuleb see kooskõlastada

Keskkonnaametiga.

Tasanduskihi peal võib väljaspool teemaad täidisena kasutada kaevikust väljakaevatud pinnast.

Täidis ei tohi sisaldada suuri kive, kasvumulda, turvast, kände, juurikaid ega jäätunud tükke.

Multitorustiku pae pinnasesse süvistamisel tuleb multitorustikule paigaldada ca10cm liivapadi.

Kiviklibu otse multitorustiku peale mitte panna. Kaevikust ülejääv kiviklibu utiliseerida vastavalt

kohaliku omavalitsuse jäätmekäitluse eeskirja nõuetele. Teedega ristumisel multitorude

läbiminekutel eelistada kinnist meetodit.

Teedega ristumistel tuleb multitorud paigaldada kaitsetorusse.

Kraavi ületused lahendada kraavi põhja alt sellisel moel, et kraavi põhja on võimalik puhastada.

Kaabel panna kraavi põhjast vähemalt 1 meetri sügavuselt ning kaitsta kaitsetoruga.

Kõrghaljastuse lähedusse multitorustiku ehitamisel tuleb arvestada puude ja võsa likvideerimisega,

kui trass satub lähemale kui 2 meetrit puu tüvest. Teemaal peab kännud juurima või freesima

külgneva alaga samasse tasapinda. Teemaal olevate puude ja võsa likvideerimine tuleb

kooskõlastada ainult kohaliku omavalitsusega, kui tegu pole kaitsealuste puudega. Teemaalt

väljaspool oleva kõrghaljastuse likvideerimine tuleb kooskõlastada maaomaniku ja kohaliku

omavalitsusega. Kõik raiejäätmed tuleb utiliseerida.

Paigaldustöödega rikutud maa-ala, sealhulgas teepeenrad, nõlvad, kindlustused ja teekraavi

pikikalded tuleb korrastada ja taastada vähemalt eelnevale olukorrale. Teemaa peab olema tööde

teostamise järgselt mehhanismidega hooldatav. Vahetult peale tööde teostamist tuleb taastada ka

paigaldustööde tõttu kahjustada saanud või eemaldatud liikluskorraldusvahendid.

Liikluskorraldusvahendeid võib paigaldada ainult vastavat tegevusluba omav ettevõte.

7 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

Teepeenarde, kraavide jm tee ja tee koosseisu kuuluvate rajatiste taastamistöid teemaal võib

teostada ainult vastavat teehoiutööde tegevusluba omav ettevõtja. Soovitatav on kasutada

vastava piirkondliku riigimaanteede hooldaja teenuseid. Paigaldatav tehnovõrk ei tohi

ekspluatatsioonijärgselt seada takistusi sade- ja pinnasevete ärajuhtimisele riigimaantee

kaitsevööndist.

Multitorustiku paigaldamisel kraavi põhja tuleb trassi paigaldusjälg tihendada ning nõlva rikkumisel

taastada kraavi olemasolev nõlvsus või maantee poolne nõlvsus min 1:1,5. Nõlvade ja kraavipõhja

kindlustuse olemasolul, taastada see paigalduse järgselt. Taastada kraavipõhja kalded (min 0,2%

kalle, tagatud peab olema vete äravoolu taastamine). Vajadusel külvata muruseeme.

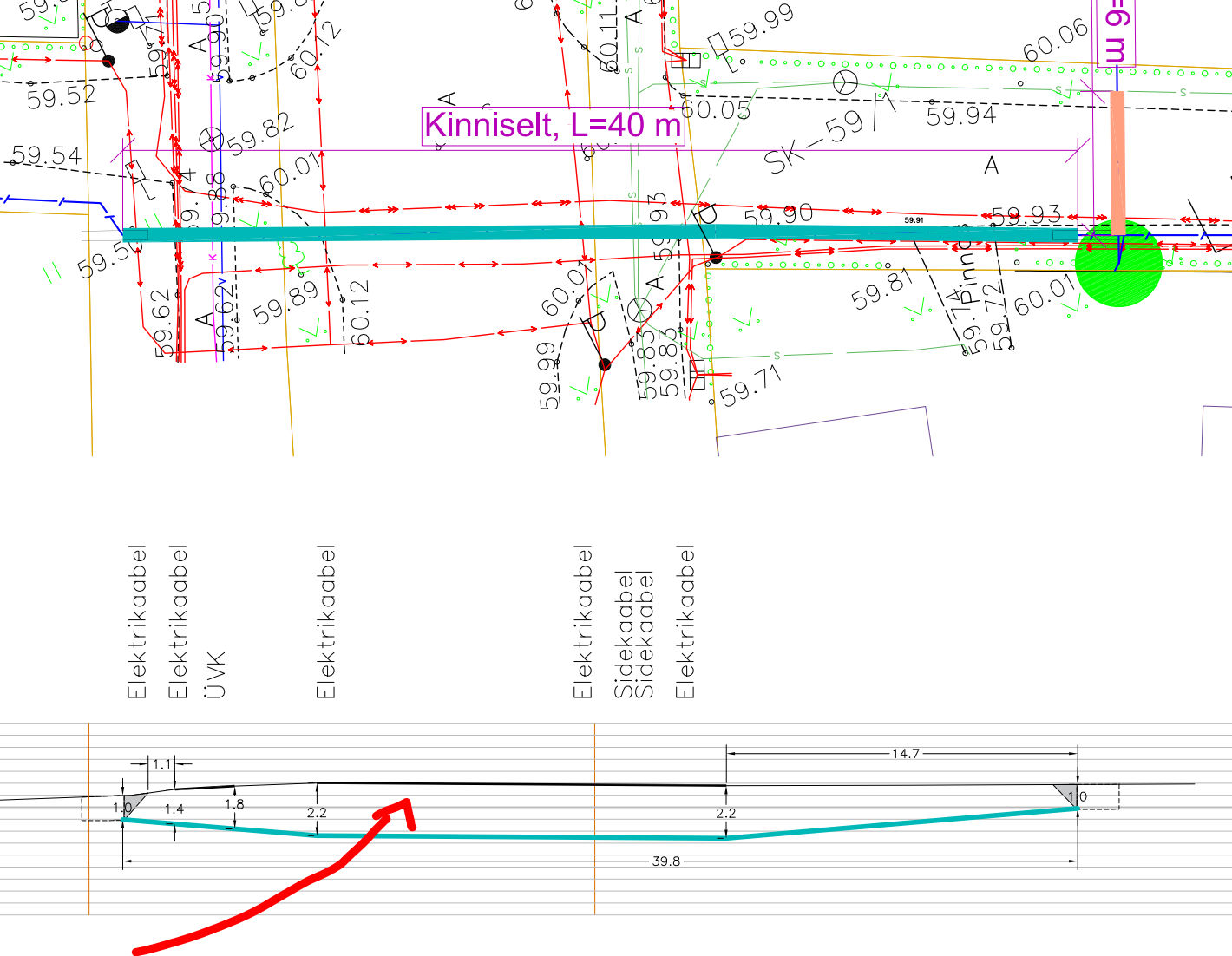

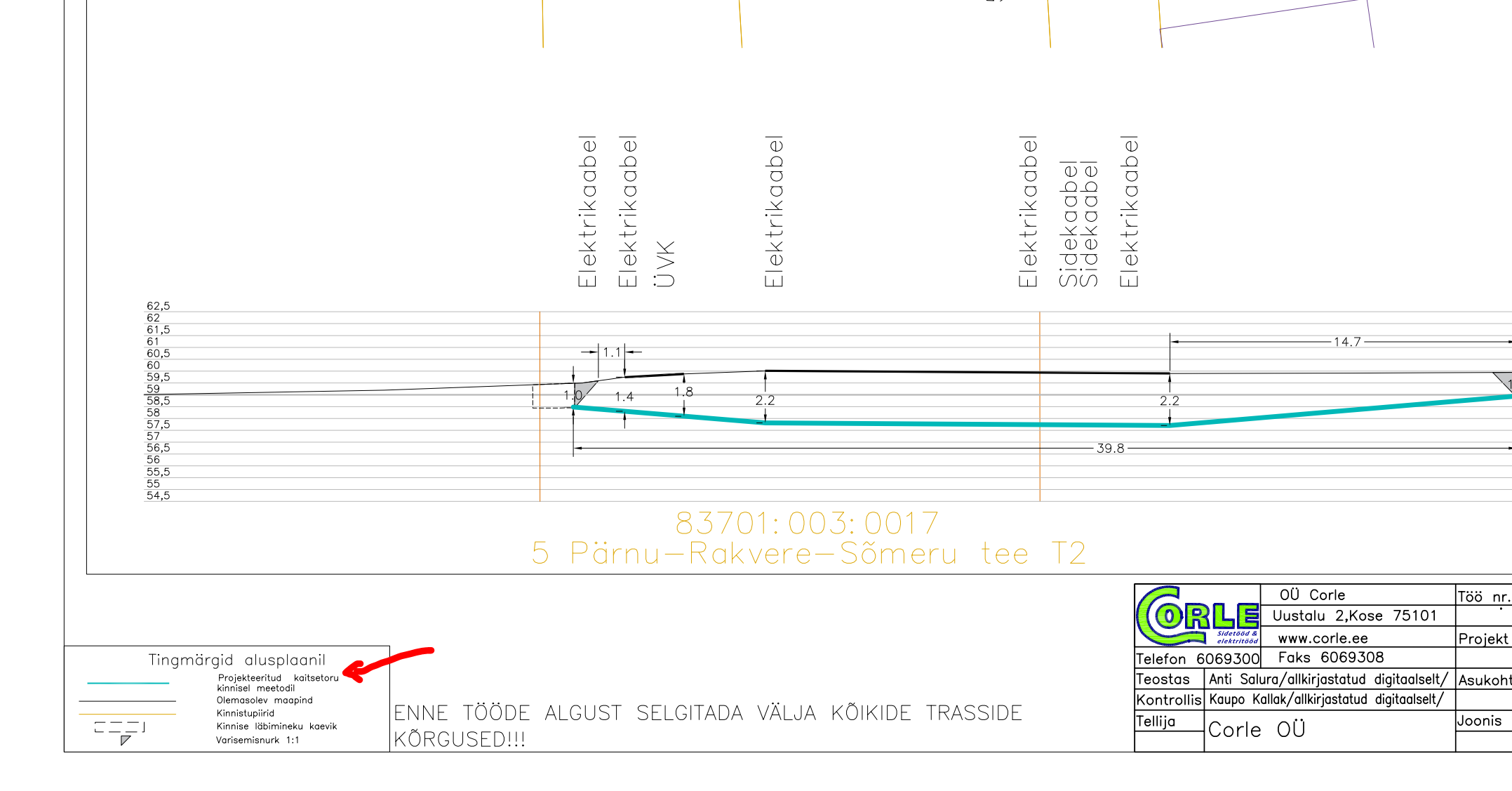

Juhul, kui trassi paigaldamine toimub kinnisel meetodil (nt. suundpuurimisega), tuleb enne

ehitustööde alustamist määrata täpselt trassi rajamise tsooni jäävate olemasolevate tehnovõrkude

sügavus ja asukoht. Kinnised läbiminekud soovitavalt teostada olemasolevate tehnovõrkude alt.

Maa-alused plastist sidekaevud peavad paiknema nii sügaval, et kaevu saab katta vähemalt 30cm

paksuse pinnasekihiga. Riigiteede teemaal paigaldatavad kaevud/kaaned peavad kandma

rasketehnikat (kaevukaas D400). Maa-alune plastkaev tähistada markerpalliga.

2.8.2 Paigaldamissügavus

Väljaspool riigitee maaüksust projekteeritud pinnasesse paigaldatava sidetrassi (multitorustik,

sidekaablid ja nende kaitsetorude) paigaldamissügavus peab olema jalgtee, mitteharitava maa

ning õueala puhul vähemalt 0,5m maapinnast ning sõidutee koos peenraga, tiheda liiklusega õu,

parkimisplatsi ning künnimaa puhul min. 1,0m.

Riigitee maaüksusel paigaldada sidetrass haljasalal min 1m sügavusele.

2.8.3 Liinirajatise (maakaablitrassi) tähistamine

Sidevõrk tähistada vastavalt määrusele: „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise

kord ja kaitsevööndi tähistusele esitatavad nõuded“.

Sidetrassi asukoht pinnases tähistatakse selle kohale 30cm kõrgemale paigaldatud hoiatuslindiga.

Trassi käänupunktid, kaitsetorude otsad ja lõikumiskohad teise tehnovõrguga (väljaarvatud

kinnisel meetodil ehitatavad lõigud) tähistada elektroonilise pallmarkeriga, paigaldades

pallmarkerid tähistava objekti peale. Sidevõrguobjektid (jaotuskapid, vahejaotuspunktid, muhvid,

lõpp-punktid, mikro-/multitoruliinid, valguskaablid, kaablikaevud) tähistada vastavalt Elektrilevi

OÜ-u dokumendile „Siderajatiste tähistamine ja märgistamine“. Elektripaigaldiste – ja seadmete

eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata „P346 Võrguvara

tähistamise ja märgistamise nõuded“.

2.8.4 Tööde kvaliteedinõuded

Ehitustööde teostamisel juhinduda kehtivatest Eesti Vabariigi seadustest, määrustest ja normidest

ning Elektrilevi OÜ tehnilistest ja ehitusnõuetest.

2.8.5 Teekatted ja haljastus

Ehituse käigus kasutatavate maa-alade, juurdepääsu teede ja -teeosade kahjustamisel, tuleb

taastada, peale kaevetöid ja side liinirajatise ehitamist, nende ehituseelne seisund ja teedel

teekonstruktsioon, teekatend ja teekattemärgistus vähemalt ehituseelsel tasemel.

8 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

2.8.6 Tööde dokumenteerimine ja järelevalve

Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Kõrvalekalded projektist

fikseerida vastavates protokollides ja kooskõlastada ehitusjärelevalvet teostava ametiisikuga.

Teostusmõõdistus vastab ehitusseadustiku § 14 lg 4 p 2 alusel ehitusuuringutele kehtestatud

nõuetele.

2.8.7 Töötervishoid ja tööohutus

Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.

2.8.8 Jäätmekäitlus

Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja

nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast.

Kemikaalide, nt naftasaadustega saastunud pinnase, maa-aluse mahuti vms leidmisel tuleb kohe

teavitada Keskkonnaametit.

Ehitamise perioodil tuleb tagada objekti naaberkinnistutel tekkivate olmejäätmete väljavedu.

Ehitusjäätmeid sorteerida ehitusplatsil liigiti. Ehitus- ja lammutusjäätmeid oma majandus- või

kutsetegevuses vedav isik peab omama jäätmeluba või olema registreeritud Keskkonnaametis.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks

2.9 Muinsuskaitse

Tööd toimuvad osaliselt:

- reg.nr 4026- Türi kirikuaed ja ohverdamiskoht

- reg.nr 15123- Türi kirik

- reg.nr 15124- Türi kirikuaia piirdemüür

- reg.nr 15125- Türi kirikuaia kabel

- reg.nr 17324- Mälestussammas, 19.saj. II pool (dolomiit, graniit)

- reg.nr 17366- Rist, 1855 (dolomiit)

Kogu projektiala ulatuses on pinnasetöödel vaja olla tähelepanelik ja arvestada arheoloogiliste

leidude ja arheoloogilise kultuurkihi ilmsikstuleku võimalusega nii mälestise kaitsevööndis kui ka

väljaspool mälestise ja selle kaitsevööndi ala. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60)

on leidja kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest

Muinsuskaitseametile.

Enne tööde teostamise tuleb Muinsuskaitseametist taotleda tööde tegemise luba (MuKS § 52 lg 3;

https://register.muinas.ee/citizen.php?menuID=workpermitapplication).

Koostaja Anti Salura

Projekteerija : CORLE OÜ Litsents nr : EEP001121 Reg. kood : 11270435 Aadress : Uustalu 2, Kose Harjumaa 75101 Üldtelefon : +3726069300 e-mail : [email protected] ------------------------------------------------------ Tellija: Corle OÜ, reg. nr : 11270435

„TÜRI PASSIIVSE ELEKTROONILISE SIDE JUURDEPÄÄSUVÕRGU RAJAMINE“

JÄRVA MAAKOND, TÜRI VALD, TÜRI LINN EELPROJEKT

Rajatis asub järgmiste kultuurimälestiste kaitsevööndis või nende lähistel:

- reg.nr 4026- Türi kirikuaed ja ohverdamiskoht - reg.nr 15123- Türi kirik - reg.nr 15124- Türi kirikuaia piirdemüür - reg.nr 15125- Türi kirikuaia kabel - reg.nr 17324- Mälestussammas, 19.saj. II pool (dolomiit, graniit) - reg.nr 17366- Rist, 1855 (dolomiit)

Rajatis asub Pärnu jõe hoiuala (Järva) (KLO2000025) lähistel

TÖÖ NR. MKM3_TURI EKS. NR. 001 Koostaja: Anti Salura Kontrollis: Kaupo Kallak Kose Harjumaa, 2024 Projekti rahastatakse osaliselt RTK kaudu Euroopa Liidu taasterahastu NextGenerationEU vahenditest

2 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

SISUKORD

1. Asukoht 3

2. Seletuskiri

2.1. Üldandmed 4

2.2. Olemasolev situatsioon 4

2.3. Projekteeritud baasvõrgu ühendus 4

2.4. Transpordiamet 5

2.5. Projekteerimis- ja töövõtupiirid 5

2.6. Lubatud kõrvalekaldumised projekteeritud asukohast 5

2.7. Kitsendused, nendest tulenevad nõuded ja juhised 5

2.8. Üldised juhised ja nõuded liinirajatise ehitamisel 6

2.9. Muinsuskaitse 8

Joonised/Lehed

 Sidetrassi asendiplaan

 Tüüpristlõiked

Lisad

 Kooskõlastused

3 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

1. ASUKOHT

4 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

2. SELETUSKIRI

2.1 Üldandmed

Käesoleva tööprojektiga on lahendatud passiivse elektroonilise side juurdepääsuvõrgu rajamine

Järva maakonnas Türi vallas Türi linnas.

Projekti koostamisel olid aluseks:

 Eesti Lairiba Arenduse Sihtasutuse poolt väljastatud tehnilised tingimused 20.03.2024 nr

TT2828;

 Ettevõtlus- ja infotehnoloogiaministri määrus nr 35 „Väga suure läbilaskevõimega

elektroonilise side juurdepääsuvõrgu rajamise toetusmeetme tingimused ja kord“

Projekteeritava elektroonilise side võrgu liinirajatise alusplaanina on kasutatud Kagu Geodeesia OÜ

tööd nr 24T014, mõõdistatud märts 2024a.

Kinnistute omanikud on välja selgitatud kinnistusraamatu väljavõtete abil ning juriidiliste isikute

volitatud esindajad äriregistri väljavõtetega.

2.2 Olemasolev situatsioon

Lai tänav (83401:001:0143) kinnistul asuv olemasolev Eesti Lairiba Arenduse SA sidetrass ning

Mehaanika tänav L2 (83401:001:0278)kinnistul asuv Eesti Lairiba Arenduse SA sidekaev 085K82

2.3 Projekteeritud baasvõrgu ühendus

Projekteeritud sideehitis on esitatud asendiplaanidel.

Ühenduspunkt baasvõrguga:

CO8594a:

 Paigaldada ELASA sidetrassile pealt paigaldatav sidekaev (Vesimentor). Kaevu tähis

053YK05.

 Rajada sidetoru (14/10) sidekaevuni 053YK05.

 Katkestada paigaldatud sidekaevus 053YK05 ELASA 4-avalise multitoru 2.mikrotoru

 (oranž).

 Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevude

053YK03, 085K81 ja 053YK05 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu

tähis 053L03YH07.

 Sidekaevust 053YK05 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.

 Sidekaevu 053YK03 jätta kaablivaru 15m ja sidekaevu 053YK05 jätta kaablivaru 30m.

 Sidekaevus 053YK03 on kaablil 053L03YH06 varu 30m.

 Sidekaevu 053YK03 paigaldada kaablimuhv. Muhvi tähis 053YM04.

 Katkestada sidekaevus 053YK03 kaabel 053L03YH06 muhvi 053YM04 ühendamiseks.

Planeeritavast sidekatkestusest teavitada kaablil teenust tarbivaid sideoperaatoreid.

Teavitab AS Connecto Eesti.

 Sidekaevu 053YK03 jätta kaabli 053L03YH06 kaablivaru 2x15m .

 Paigaldatud sidekaev 053YK05, kaablimuhv 053YM04 ning ELASA sidekaevudes ja

5 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

mikrotorus olev kaabel jääb kuuluma ELASA’le. Piiritluspunkt on sidekaevu 053YK05

kaevusein.

CO8594b:

• Rajada multitoru (14/10) ELASA sidekaevuni 085K82.

• Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevu 085YK17 ja

sidekaevu 085K82 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 085L06YH04.

• Sidekaevus 085YK17 on kaablil 085L06YH03 varu 30m.

• Sidekaevu 085YK17 paigaldada kaablimuhv. Muhvi tähis 085YM08.

• Katkestada sidekaevus 085YK17 kaabel 085L06YH03 muhvi 085YM08 ühendamiseks.

Planeeritavast sidekatkestusest teavitada kaablil teenust tarbivaid sideoperaatoreid. Teavitab AS

Connecto Eesti.

• Sidekaevu 085YK17 jätta kaabli 085L06YH0 kaablivaru 2x15m ja kaablile 085L06YH04 kaablivaru

15m ning sidekaevu 085K82 kaablivaru 30m.

• Paigaldatud kaablimuhv 085YM08, ELASA mikrotorusse puhutud ja sidekaevudes varus olev

kaabel jäävad kuuluma ELASA’le. Piiritluspunkt on sidekaevu 085K82 kaevusein.

2.4 Transpordiamet Riigitee maaüksusel paigaldada sidetrass tee all min 2,2m sügavusele kaitsetorru.

Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.

2.5 Projekteerimis- ja töövõtupiirid

Käesoleva eelprojekti raames seadustatakse maakasutus Corle OÜ või selle tütarettevõtte kasuks

alates ELASA sidekaevu seinast kuni lõpp-punktideni kogu trassi ulatuses ja kliendiliinide osas

üldkasutatavatel maadel (nt transpordimaa – tänavad, valla ja aiandusühistute teed jne).

2.6 Lubatud kõrvalekalded projekteeritud trassidest

Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.

Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist

kõrvale kalduda üldreeglina piirides ±0,5m tingimusel, et kaugus katastriüksuste piiridest jääb

vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse.

Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.

Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas,

peavad olema tagatud normide kohased kaugused (kujad).

2.7 Kitsendused, nendest tulenevad nõuded ja juhised

2.7.1 Olemasolevad kommunikatsioonid

Enne kaevetööde alustamist täpsustada olemasolevate või ümberpaigutamist vajavate maa-aluste

kommunikatsioonide asukohad nende valdajatega ja vajadusel kutsuda juurde

kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide

teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.

Ristumisel kommunikatsioonitrassidega otsustatakse alt või ülevalt läbimineku kasuks koostöös

kommunikatsiooni valdajaga. Kinnisel läbiminekul kanalisatsioonitrassidega ristumisel teha enne

tööde alustamist kindlaks olemasolevate trasside tegelikud sügavused kaevates trassid käsitsi

lahti!!!

6 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda

Majandus- ja taristuministri 25.06.2015 vastu võetud määrusest nr 73 „Ehitise kaitsevööndi ulatus,

kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.

2.8 Üldised juhised ja nõuded liinirajatise ehitamisel

2.8.1 Maaliinid

Ehitustööde alustamine on võimalik pärast ehitus- ja kaeveloa saamist omavalitsuse poolt

kehtestatud alustel ja korras.

Ehitustööde teostamine ja materjalidega varustamine tuleb planeerida nii, et ehituskaeviku

lahtioleku aeg oleks minimaalne. Ajutiselt mitte kasutusel olevad ehitusmasinad ning

kasutamisjärge ootavad masinad ja materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei

takistaks ligipääsu hoonetele.

Tööde käigus peavad kõik teed ning tänavad olema läbitavad sõiduautodele. Takistused (sh lume

ja mulla/muda kamakad tuleb teelt koheselt eemaldada. Töö piirkonnaks arvestatakse kogu

piirkond, milles käesoleva projekti etapi raames töid teostatakse.

Teede ning tänavate sulgemisel tuleb lähtuda kohaliku omavalitsuse määrusest.

Ehituse käigus kahjustatud teede ning juurdepääsuteede taastamine peab vastama Majandus- ja

taristuministri määrusele 03.08.2015 nr 101 „Tee ehitamise kvaliteedi nõuded“.

Teedel ehitustööde läbiviimisel, nende vahetus läheduses ja juurdepääsuteede kasutamise korral,

ning vajadusel sulgeda teid osaliselt, tuleb koostada selleks ajutine liikluskorralduste skeem

vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018

määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“.

Kaevetööde käigus tõstetakse pinnas kaeviku kõrvale ning pärast torude paigaldamist tõstetakse

pinnas tagasi kaevikusse. Ehitustööde käigus välja kaevatud pinnast ei veeta töömaalt ära ega

utiliseerita. Kui selline vajadus peaks tööde käigus ikkagi tekkima, siis tuleb see kooskõlastada

Keskkonnaametiga.

Tasanduskihi peal võib väljaspool teemaad täidisena kasutada kaevikust väljakaevatud pinnast.

Täidis ei tohi sisaldada suuri kive, kasvumulda, turvast, kände, juurikaid ega jäätunud tükke.

Multitorustiku pae pinnasesse süvistamisel tuleb multitorustikule paigaldada ca10cm liivapadi.

Kiviklibu otse multitorustiku peale mitte panna. Kaevikust ülejääv kiviklibu utiliseerida vastavalt

kohaliku omavalitsuse jäätmekäitluse eeskirja nõuetele. Teedega ristumisel multitorude

läbiminekutel eelistada kinnist meetodit.

Teedega ristumistel tuleb multitorud paigaldada kaitsetorusse.

Kraavi ületused lahendada kraavi põhja alt sellisel moel, et kraavi põhja on võimalik puhastada.

Kaabel panna kraavi põhjast vähemalt 1 meetri sügavuselt ning kaitsta kaitsetoruga.

Kõrghaljastuse lähedusse multitorustiku ehitamisel tuleb arvestada puude ja võsa likvideerimisega,

kui trass satub lähemale kui 2 meetrit puu tüvest. Teemaal peab kännud juurima või freesima

külgneva alaga samasse tasapinda. Teemaal olevate puude ja võsa likvideerimine tuleb

kooskõlastada ainult kohaliku omavalitsusega, kui tegu pole kaitsealuste puudega. Teemaalt

väljaspool oleva kõrghaljastuse likvideerimine tuleb kooskõlastada maaomaniku ja kohaliku

omavalitsusega. Kõik raiejäätmed tuleb utiliseerida.

Paigaldustöödega rikutud maa-ala, sealhulgas teepeenrad, nõlvad, kindlustused ja teekraavi

pikikalded tuleb korrastada ja taastada vähemalt eelnevale olukorrale. Teemaa peab olema tööde

teostamise järgselt mehhanismidega hooldatav. Vahetult peale tööde teostamist tuleb taastada ka

paigaldustööde tõttu kahjustada saanud või eemaldatud liikluskorraldusvahendid.

Liikluskorraldusvahendeid võib paigaldada ainult vastavat tegevusluba omav ettevõte.

7 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

Teepeenarde, kraavide jm tee ja tee koosseisu kuuluvate rajatiste taastamistöid teemaal võib

teostada ainult vastavat teehoiutööde tegevusluba omav ettevõtja. Soovitatav on kasutada

vastava piirkondliku riigimaanteede hooldaja teenuseid. Paigaldatav tehnovõrk ei tohi

ekspluatatsioonijärgselt seada takistusi sade- ja pinnasevete ärajuhtimisele riigimaantee

kaitsevööndist.

Multitorustiku paigaldamisel kraavi põhja tuleb trassi paigaldusjälg tihendada ning nõlva rikkumisel

taastada kraavi olemasolev nõlvsus või maantee poolne nõlvsus min 1:1,5. Nõlvade ja kraavipõhja

kindlustuse olemasolul, taastada see paigalduse järgselt. Taastada kraavipõhja kalded (min 0,2%

kalle, tagatud peab olema vete äravoolu taastamine). Vajadusel külvata muruseeme.

Juhul, kui trassi paigaldamine toimub kinnisel meetodil (nt. suundpuurimisega), tuleb enne

ehitustööde alustamist määrata täpselt trassi rajamise tsooni jäävate olemasolevate tehnovõrkude

sügavus ja asukoht. Kinnised läbiminekud soovitavalt teostada olemasolevate tehnovõrkude alt.

Maa-alused plastist sidekaevud peavad paiknema nii sügaval, et kaevu saab katta vähemalt 30cm

paksuse pinnasekihiga. Riigiteede teemaal paigaldatavad kaevud/kaaned peavad kandma

rasketehnikat (kaevukaas D400). Maa-alune plastkaev tähistada markerpalliga.

2.8.2 Paigaldamissügavus

Väljaspool riigitee maaüksust projekteeritud pinnasesse paigaldatava sidetrassi (multitorustik,

sidekaablid ja nende kaitsetorude) paigaldamissügavus peab olema jalgtee, mitteharitava maa

ning õueala puhul vähemalt 0,5m maapinnast ning sõidutee koos peenraga, tiheda liiklusega õu,

parkimisplatsi ning künnimaa puhul min. 1,0m.

Riigitee maaüksusel paigaldada sidetrass haljasalal min 1m sügavusele.

2.8.3 Liinirajatise (maakaablitrassi) tähistamine

Sidevõrk tähistada vastavalt määrusele: „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise

kord ja kaitsevööndi tähistusele esitatavad nõuded“.

Sidetrassi asukoht pinnases tähistatakse selle kohale 30cm kõrgemale paigaldatud hoiatuslindiga.

Trassi käänupunktid, kaitsetorude otsad ja lõikumiskohad teise tehnovõrguga (väljaarvatud

kinnisel meetodil ehitatavad lõigud) tähistada elektroonilise pallmarkeriga, paigaldades

pallmarkerid tähistava objekti peale. Sidevõrguobjektid (jaotuskapid, vahejaotuspunktid, muhvid,

lõpp-punktid, mikro-/multitoruliinid, valguskaablid, kaablikaevud) tähistada vastavalt Elektrilevi

OÜ-u dokumendile „Siderajatiste tähistamine ja märgistamine“. Elektripaigaldiste – ja seadmete

eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata „P346 Võrguvara

tähistamise ja märgistamise nõuded“.

2.8.4 Tööde kvaliteedinõuded

Ehitustööde teostamisel juhinduda kehtivatest Eesti Vabariigi seadustest, määrustest ja normidest

ning Elektrilevi OÜ tehnilistest ja ehitusnõuetest.

2.8.5 Teekatted ja haljastus

Ehituse käigus kasutatavate maa-alade, juurdepääsu teede ja -teeosade kahjustamisel, tuleb

taastada, peale kaevetöid ja side liinirajatise ehitamist, nende ehituseelne seisund ja teedel

teekonstruktsioon, teekatend ja teekattemärgistus vähemalt ehituseelsel tasemel.

8 / 8 CORLE OÜ töö nr MKM3_TURI Järva maakond, Türi vald, Türi linn, “Türi passiivse elektroonilise side juurdepääsuvõrgu rajamine” eelprojekt

2.8.6 Tööde dokumenteerimine ja järelevalve

Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Kõrvalekalded projektist

fikseerida vastavates protokollides ja kooskõlastada ehitusjärelevalvet teostava ametiisikuga.

Teostusmõõdistus vastab ehitusseadustiku § 14 lg 4 p 2 alusel ehitusuuringutele kehtestatud

nõuetele.

2.8.7 Töötervishoid ja tööohutus

Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.

2.8.8 Jäätmekäitlus

Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja

nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast.

Kemikaalide, nt naftasaadustega saastunud pinnase, maa-aluse mahuti vms leidmisel tuleb kohe

teavitada Keskkonnaametit.

Ehitamise perioodil tuleb tagada objekti naaberkinnistutel tekkivate olmejäätmete väljavedu.

Ehitusjäätmeid sorteerida ehitusplatsil liigiti. Ehitus- ja lammutusjäätmeid oma majandus- või

kutsetegevuses vedav isik peab omama jäätmeluba või olema registreeritud Keskkonnaametis.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks

2.9 Muinsuskaitse

Tööd toimuvad osaliselt:

- reg.nr 4026- Türi kirikuaed ja ohverdamiskoht

- reg.nr 15123- Türi kirik

- reg.nr 15124- Türi kirikuaia piirdemüür

- reg.nr 15125- Türi kirikuaia kabel

- reg.nr 17324- Mälestussammas, 19.saj. II pool (dolomiit, graniit)

- reg.nr 17366- Rist, 1855 (dolomiit)

Kogu projektiala ulatuses on pinnasetöödel vaja olla tähelepanelik ja arvestada arheoloogiliste

leidude ja arheoloogilise kultuurkihi ilmsikstuleku võimalusega nii mälestise kaitsevööndis kui ka

väljaspool mälestise ja selle kaitsevööndi ala. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60)

on leidja kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest

Muinsuskaitseametile.

Enne tööde teostamise tuleb Muinsuskaitseametist taotleda tööde tegemise luba (MuKS § 52 lg 3;

https://register.muinas.ee/citizen.php?menuID=workpermitapplication).

Koostaja Anti Salura
