LÕUNA-EESTI AIASAADUSTE VÄÄRINDAMISKESKUSE VÄLJAARENDAMISE EHITUSPROJEKT

TARBEVEE- JA KANALISATSIOONISÜSTEEMI VÄLISVÕRGU EHITUSPROJEKT

Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Põhiprojekt

Töö nr. 23006

Tellija: Setomaa Vallavalitsus

Projekti koostas:

Vastutav spetsialist:

iConsultation OÜ Registrikood 12927096 Kärneri 3-42, 13521, Tallinn MTR EEP003483

Tauri Vilipõld Kutsetunnistus nr. 167 533

OÜ SETOMAA HALDUS

Pikk 30 tel 796 4754 EE672200001120242093

Värska 64001 e-post: [email protected] Swedbank

rg-kood10322845 KMKR EE100001598

Värska

Meie 02.10. 2024

Setomaa valla ühisveevärgi ja -kanalisatsiooniga liitumise tehnilised tingimused.

Liitumistingimused on väljastatud kinnistu omaniku poolt esitatud (26.09.2024 a.) TAOTLUS

LIITUMISLEPINGU SÕLMIMISEKS ÜHISVEEVÄRGIGA JA KANALISATSIOONIGA

LIITUMISEKS alusel.

OÜ Setomaa Haldus on nõus Kesktänav 27, Obinitsa küla, Setomaa vald, Võru maakond

ühendamisega Setomaa valla ühisveevärgi ja -kanalisatsiooniga alljärgnevatel tingimustel.

Liitumise projekteerimise tingimused:

1. Veevarustuse liitumispunkt tuua Kesktänav 21 kinnistult Võro tee 2 kinnistule. Teha

väljavõte veetorustikust PE De63 mm. Olemasoleva veetoru juurde paigaldada maakraan

ja peale maakraani veemõõdukaev min. siseläbimõõduga DN1000 mm.

2. Kanalisatsiooni liitumispunkt - Kinnistule Võro tee 3 projekteerida proovivõtu-

rahustuskaev PE De800/630 mm (enne kaevu KK1-16). Survekanalisatsioonitoru

minimaalne läbimõõt De63 mm. Välistada kinnistult sademevee juhtimine

reoveekanalisatsioonitorustikku. Reoveekanalisatsiooni survetorule tuleb paigaldada

reovee arvesti juhul kui tarbitava vee ja ärajuhitava reovee kogused on erinevad.

Kinnistult ühiskanalisatsiooni juhitav reovesi peab vastama reostusnäitajate poolest

järgmistele piirväärtustele:

Reostusnäitaja I reostusgrupp II reostusgrupp Maksimaalne piirkontsentratsioon

Hõljuvaine mg/l < 550 550 – 900 > 900

BHT7 mg/l < 500 500 – 850 > 850

Üldfosfor mg/l < 10 10 – 15 > 15

Üldlämmastik mg/l < 80 80 – 120 > 120

pH 6,5 – 8,5 6,0 – 6,4 või 8,6 – 9,0 < 6,0 või > 9,0

Rasvad mg/l < 25 25 – 80 > 80

Naftasaadused mg/l < 0,6 0,6 – 1,0 > 1,0

KHT7 mg/l < 1100 1100 – 1700 > 1700

Pindaktiivsed ained < 44 44 – 174 >174

OÜ SETOMAA HALDUS

Pikk 30 tel 796 4754 EE672200001120242093

Värska 64001 e-post: [email protected] Swedbank

rg-kood10322845 KMKR EE100001598

Kui reostusnäitajad on suuremad kui I reostusgrupp, siis tuleb kinnistule ette näha

eelpuhasti. Ühiskanalisatsiooni ei tohi juhtida reoaineid, mille kohta ei ole kinnitatud

piirväärtusi või mille kohta klient ei ole vee-ettevõtjalt saanud vastuvõtutingimusi.

Olmereovesi eraldada tööstuslikust reoveest ehk siis reoveed tuleksid eraldi torudega

majast välja, mis lihtsustab vajadusel eelpuhasti rajamist tööstuslikule reoveele.

3. Tuletõrje veemahutite täitmist veetrassist mitte ette näha (trassiga ei ühendata). Täitmine

lahendada muul viisil.

4. Kõigi torustike rajamise eelduseks on, et saadakse kõik vajalikud nõusolekud

kinnistuomanikelt, kelle kinnistut projekteeritav torustik läbib. Samuti on vajalik saada

antud kinnistuomanike nõusolekud notariaalse isikliku kasutusõiguse seadmiseks vee-

ettevõtte kasuks.

5. Kaevetööd kooskõlastada teiste kommunikatsioonide valdajatega.

6. Torustikud esitada ülevaatamiseks avatud kaevikus OÜ Setomaa Haldus esindajale, kes

annab nõusoleku tagasitäite teostamiseks. Etteteatamise aeg kaeviku ülevaatuseks on 2

tööpäeva, lühema etteteatamise korral ei ole võimalik kindlustada soovitud ajahetkel

ülevaatust.

7. Tööde teostamisel ilma avatud kaeviku ettenäitamiseta on OÜ-l Setomaa Haldus õigus

nõuda kontrollimiseks kaeviku lahtikaevamist kinnistu omaniku kulul.

8. Veemõõdusõlm tuleb paigaldada veemõõdukaevu ja peab olema kaitstud külmumise

eest. Veearvesti ees peab olema sulgeseade (kraan). Veearvesti järel peab olema

sulgeseade ja tagasilöögiklapp. Enne kasutuselevõttu peab veemõõdusõlmed esitama

ülevaatuseks ja plommimiseks OÜ Setomaa Haldus esindajale.

9. Vastavalt ehitusseadustikule on kinnistu veevärgi-ja kanalisatsioonotorustiku rajamiseks

vajalik ehitusteatis ja ehitusprojekt (saab esitada www.ehr.ee). Kui vee ja kanalisatsiooni

rajamise kohta kehtib seda osa hõlmava hoone või muu rajatise ehitusluba, pole eraldi

teatis ja projekt vajalik.

10. Enne liitumist sõlmida OÜ-ga Setomaa Haldus liitumisleping ja enne teenuse kasutamise

algust teenusleping (lepingute projektid koostab OÜ Setomaa Haldus).

11. Tehnilised tingimused kehtivad 2 aastat alates väljastamise kuupäevast.

Lugupidamisega

/allkirjastatud digitaalselt/

Raul Lepp

OÜ Setomaa Haldus

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

1/23

............. Projekti tellija üldandmed

Ettevõte:……………………….. Osaühing Aiasaaduste väärinduskeskus

............. Projekti koostaja üldandmed

Ettevõte: ................................ iConsultation OÜ Registrikood: .......................... 12927096 MTR: ..................................... EEP003483 / 28.10.2015 / Projekteerimine Aadress: ................................. Kärneri 3-42

Haabersti linnaosa Tallinn Harjumaa, 13521

Telefon: .................................. +372 55 622 872 E -mail: .................................. [email protected] Veebileht: ............................... www.iconsult.ee Projekteerija: Projektijuht: Vastutav spetsialist

Targo Pomerants Allar Adamson Tauri Vilipõld

Kuupäev: ................................

Oktoober 2024

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

2/23

..................... Projekti koosseis 1. ............. Seletuskiri 2. ............. Lisad

VKV-0-02 Tehnilised tingimused VKV-8-01 Tarbeveesüsteemi spetsifikatsioon VKV-8-02 Kanalisatsioonisüsteemi spetsifikatsioon

3. ............. Joonised

VKV-4-01 VK asendiplaan VKV-9-01 Sademeveepumpla SVP-1 tooteleht VKV-9-02 Õlipüüdur OIL SB I 10 tooteleht VKV-9-03 Reoveepumpla RVP-1 tooteleht VKV-9-04 Proovivõtukaev PVK tooteleht VKV-9-05 Voolurahustuskaev tooteleht VKV-9-06 Hüdrandi ühendusskeem VKV-9-07 Veemõõdukaev VMK1000 VKV-9-08 Transpordiameti tehnilised nõuded

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

3/23

SISUKORD

1. HOONE VEEVARUSTUS JA KANALISATSIOON ........................................................ 5

1.1. ÜLDANDMED ........................................................................................................ 5

1.1.1. PROJEKTEERIMISTÖÖ PIIRITLUS .................................................................... 5

1.1.2. ALUSDOKUMENDID ..................................................................................... 5

1.2. OLEMASOLEV OLUKORD ...................................................................................... 6

1.3. VEEVARUSTUSE VÄLISVÕRK ................................................................................... 7

1.4. PROJEKTEERITUD VEEVARUSTUS ........................................................................... 7

1.4.1. VEEVARUSTUSE VOOLUHULGAD ................................................................. 7

1.4.2. VEEVARUSTUSALLIKAS .................................................................................. 7

1.4.3. VEEMÕÕDUSÕLM ....................................................................................... 7

1.4.4. TORUSTIKUD JA ARMATUUR ......................................................................... 7

1.4.5. VEETORUSTIKE PAIGALDUS .......................................................................... 8

1.5. REOVEE KANALISATSIOONIVÕRK.......................................................................... 9

1.5.1. PROJEKTEERITUD KANALISATSIOON ............................................................ 9

1.5.2. ARVUTUSLIK VOOLUHULK ............................................................................ 9

1.5.3. EELVOOL ................................................................................................... 10

1.5.4. TORUSTIKUD ............................................................................................. 10

1.5.5. KAEVUD ..................................................................................................... 10

1.6. SADEMEVEEKANALISATSIOONI VÄLISVÕRK ......................................................... 11

1.6.1. OLEMASOLEV OLUKORD ........................................................................... 11

1.6.2. PROJEKTEERITUD SADEMEVEVEESÜSTEEM .................................................. 11

1.6.3. TORUSTIKUD JA SEADMED ......................................................................... 12

1.7. MAHAJÄÄTAVAD TORUSTIKUD JA KAEVUD .......................................................... 13

1.8. KANALISATSIOONIVÕRGU PAIGALDUS JA HOOLDAMINE ................................... 14

1.8.1. PLAANILAHENDUS, RAJAMISÜGAVUS, VAHESÜGAVUS ................................ 14

1.9. VEETÕRJE EHITUSKAEVIKUST .............................................................................. 14

2. VÄLISTORUSTIKE EHITUSTÖÖD ........................................................................... 15

2.1. OHUTUSE TAGAMINE JA LIIKLUSE KORRALADAMINE ........................................... 16

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

4/23

2.2. HALJASTUSE KAITSE ............................................................................................ 16

2.3. OLEMASOLEVATE KOMMUNIKATSIOONIDEGA ARVESTAMINE ............................ 17

2.4. EHITUSTÖÖDE KVALITEET ................................................................................... 17

2.5. KAEVIKUTE MÕÕDUD ........................................................................................ 18

2.6. TORUSTIKE PAIGALDUS JA TÄIDE ........................................................................ 19

2.6.1. TASAKNDUSKIHT........................................................................................ 19

2.6.2. ALGTÄIDE .................................................................................................. 19

2.6.3. LÕPPTÄIDE ................................................................................................ 20

2.7. PÜÜDURITE PAIGALDUS ...................................................................................... 20

3. KATSETUSED JA TEOSTUSJOONISED................................................................... 21

3.1. ÜLDINE ............................................................................................................... 21

3.2. SURVETORUDE KATSETAMINE ............................................................................. 21

3.3. ISEVOOLSETE TORUDE KATSETAMINE ................................................................. 21

3.4. TEOSTUSMÕÕDISTAMINE .................................................................................. 22

3.5. ALG- JA LÕPPTÄITE TIHENDAMISE KONTROLL ..................................................... 22

4. KESKKONNAKAITSE ............................................................................................ 22

4.1. ÜLDINE ............................................................................................................... 23

4.2. EHITUSJÄÄTMED ................................................................................................. 23

4.3. HALJASTUSE TAASTAMINE ................................................................................... 23

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

5/23

1. HOONE VEEVARUSTUS JA KANALISATSIOON

1.1. ÜLDANDMED

1.1.1. PROJEKTEERIMISTÖÖ PIIRITLUS

1.1.1.1. ÜLDINE PIIRITLUS

Käesolev projekt käsitleb Võrumaale, Setomaa valda, Obinitsa küla, Kesktänav 27 ja 29 projekteeritava Obinitsa aiasaaduste väärinduskeskuse välisvõrgu tarbevee- ja kanalisatsioonisüsteemi ehituse lahendusi põhiprojekti staadiumis vastavalt Eesti vabariigi standardile EVS 932:2017 „Ehitusprojekt“.

Võimalike vastuolude esinemisel projekti osade vahel lähtutakse kõigepealt ehituskirjeldusest, seejärel joonistest ja viimasena materjalide spetsifikatsioonist. Projekti tuleb käsitleda koos kõikide teiste projektiosadega terviklikult.

Vastavalt MKM määrusele nr. 67 on eelprojekt eelkõige ehitusloa taotlemiseks, põhiprojekt ehitajalt hinnapakkumiste võtmiseks ja tööprojekt hoone või rajatise ehitamiseks.

1.1.1.2. PIIRITLUS ERI EHITUSPROJEKTI OSADE VAHEL

Tehnosüsteeme käsitletakse eraldi vastavalt Eesti Vabariigi standardile EVS 932:2017 „EHITUSPROJEKT“ ja seal toodud tehnosüsteemide peatükkidele.

1.1.2. ALUSDOKUMENDID

1.1.2.1. LÄHTEANDMED

Hoone veevarustuse ja kanalisatsiooni kavandamisel on arvestatud lähteandmetega, mis on toodud tabelis nr. 1.

Tabel nr. 1. Lähteandmed

Nr. Väljastaja Dokumendi nimi Kuupäev/number

1 Inseneribüroo Urmas Nugin OÜ

Kesktänav 27 ja 29 mahetoidu tootmis- ja logistikakeskuse ehitusprojekt

Oktoober 2024 /Töö nr 2022135

2 Inseneribüroo Urmas Nugin OÜ

Projekteerimisekoosoleku protokollid

3 Tellija lähteülesanne ja ettepanekud- soovid

4 OÜ SETOMAA Setomaa valla ühisveevärgi ja - kanalisatsiooniga liitumise tehnilised

02.10.2024

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

6/23

HALDUS tingimused

1.1.2.2. EHITUSUURINGUD

Hoone veevarustuse ja kanalisatsiooni projekteerimisel ei ole arvestatud ehitusuuringutega.

1.1.2.3. NORMDOKUMENDID

Projekti koostamise normatiivse baasi valikul on lähtutud kooskõlas heast projekteerimistavast ja Eesti Vabariigi Keskkonnaministeeriumi poolt heakskiidetud normdokumentatsioonist.

Kasutatud standardid ja ehitusnormid on toodud tabelis nr. 2.

Tabel nr. 2. Standardid ja normdokumendid

Nr. Dokumendi nr. Dokumendi nimi

Üldine

1 EVS 932:2017 Ehitusprojekt

2 MTM nr. 97 Nõuded ehitusprojektile

3 Transpordiamet Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel

Veevarustus ja kanalisatsioon

1 EVS 835:2022 Hoone veevärk

2 EVS 921:2022 Veevarustuse välisvõrk

3 EVS 846:2021 Hoone kanalisatsioon

4 EVS 848:2021 Väliskanalisatsioonivõrk

5 EVS-EN 1610:2015

Dreenide ja kanalisatsioonitorustike ehitamine ja katsetamine

6 MKM nr. 4 Vee tarbimisnormid

7 EVS 860-1:2010 „Tehniliste paigaldiste termiline isoleerimine. Osa 1: Torustikud, mahutid ja seadmed. Isolatsioonimaterjalid ja -elemendid”

Kõikide materjalide ja seadmete paigaldamisel tuleb eelkõige lähtuda seadmete tarnija- ja tootjapoolsetest paigaldusjuhenditest ning hooldusnõuetest.

1.2. OLEMASOLEV OLUKORD

Kinnistul on olemasolevad veevarustuse- ja kanalisatsioonisüsteem.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

7/23

1.3. VEEVARUSTUSE VÄLISVÕRK

Vee kvaliteet peab vastama Eesti vabariigi määrusele „Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid“. Süsteemi projekteeritud eluiga on 50 aastat.

1.4. PROJEKTEERITUD VEEVARUSTUS

Kinnistule nähakse ette uus tarbevee sisendtorustik, välisvõrgu plasttoru De50 PE100 PN10. Toru paigaldatakse 1,8 meetri sügavusele. Paigaldatakse uus liitumispunkt – maakraan DN40 (LP-V1). Vaata ka joonist VKV-4-01.

1.4.1. VEEVARUSTUSE VOOLUHULGAD

Veevarustuse arvutuslik sekundiline vooluhulk on määratud vastavalt standardis EVS 835 „Hoone veevärk“.

Hoone veevarustuse projekteerimisel tagatakse veevõtupunktide normvooluhulgad tänavatoru garanteeritud minimaalrõhul. Selleks on arvutuslike veevõtupunktide vooluhulki vähendatud kuni 70%-ni nende normvooluhulgast ning veevõrgu alumistes veevõtupunktides on arvestatud vooluhulgad, mis on maksimaalselt 150% vaadeldava veevõtuseadme normvooluhulgast. Maksimaalne tunni tarbimine tuleb arvestada ööpäevasest tarbimisest 1/3.

Käsitletava hoone külma tarbevee arvutuslikud vooluhulgad on järgmised:

Qa = 1.0 l/s

Qh = 1.5 m3/h

Qd = 5.5 m3/d

1.4.2. VEEVARUSTUSALLIKAS

Veevarustuse allikaks hakkab olema OÜ’le Setomaa Haldus kuuluv ühisveevärgitorustik. Paigaldatakse uus liitumispunkt.

1.4.3. VEEMÕÕDUSÕLM

Veemõõdusõlm paigaldatakse veemõõdukaevu. Veemõõdukaev nähakse ette haljasalale. Soojustatud luugi kõrgus ümbritsevast maapinnast peab olema vähemalt 300 mm. Kaevu paiknemine vaata asendiplaanilt.

Paigaldatakse veemõõtja DN20. Joonis VKV-9-07. Veearvesti ees peab olema sulgeseade (kraan). Veearvesti järel peab olema sulgeseade ja tagasilöögiklapp. Enne kasutuselevõttu peab veemõõdusõlmed esitama ülevaatuseks ja plommimiseks OÜ Setomaa Haldus esindajale.

Veemõõdusõlm paigaldatakse vastavalt OÜ Setomaa Haldus tehnilistele nõuetele ning tootja paigaldusjuhendile.

1.4.4. TORUSTIKUD JA ARMATUUR

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

8/23

Veevarustuse torud paigaldatakse maa sisse vähemalt 1,8m sügavusele toru peale.

Veetorustik on projekteeritud PE plastsurvetorust De25 mm PN16 ja De50mm PN10, mis vastab standardile EN12201, ISO 4427 (näiteks Uponor, Pipelife või samaväärne). Torustiku ühendusteks piki trassi ja sõlmedes kasutatakse keevisühendusi elektrikeevismuhvidega.

Ühendused olevate hargnemistega teha tõmbekindlate tolerantsmuhvidega malmtorude puhul ja elektrikeevismuhvidega plasttorude puhul.

Torustiku käänakutele, armatuurile, T-ühendustele, tupikutele ja muudele kohtadele rajatakse vajadusel toed (raudbetoontoed pinnasel).

Uusi siibreid antud projektis pole välisveetorstikule ette nähtud.

Ehitusmaterjale tuleb transportida, ladustada ja virnastada vastavalt tootja juhenditele ja nõuetele.

1.4.5. VEETORUSTIKE PAIGALDUS

Torustiku ehitamisel tuleb juhinduda tootjafirma (tehase) tehnilisest informatsioonist, montaažieeskirjadest (sh. nõuetekohane surveproov, liiva tihendamine torude ümber jm.) ja RIL 77 toodud nõuetest.

Muu hulgas tuleb tähelepanu pöörata järgmiste nõuete täitmisele:

• Ühes ja samas kaevikus asuvate külgnevate torude välispindade minimaalne horisontaalne kaugus on 0,2 m;

• Veetorude paigaldamissügavus on vähemalt 1,8 m toru peale, mis soojustada polüstüreenist soojustusplaatidega (Thermisol, h=100mm); Isolatsioonitööd tuleb teha vastavalt standardile EVS 860-1:2010. Isolatsioonikihi paksus määratakse vastavalt isolatsioonimaterjali omadustele, isoleeritava objekti mõõtudele ja käideldava produkti töötemperatuurile.

• Kaevu seina ja toru vaheline kaugus vähemalt 100 mm (RYL 77). Kaeviku servast peab toru jääma vähemalt 400mm kaugusele (RYL77). Kaevude kohale tehakse vajalikud laiendused nii, et kaeviku seinad jäävad vähemalt 400 mm kaugusele kaevust (RYL 77);

• Kaugus vundamentidest ja teistest maa-alustest rajatistest peab olema vähemalt 2,0 m;

• Projekteeritud torude vaheline vertikaalkaugus peab olema selline, et kõikide vajalike liitmike tegemine ei oleks takistatud, vähemalt 150 mm.

Torustik paigaldatakse nii, et oleks välistatud igasugused lubamatud koormused. Ühendused rajatistega tehakse nii, et torustikele ei tekiks lubamatuid koormusi.

Nähakse ette meetmed veetorustiku, selle ühenduste ja armatuuri kaitseks korrosiooni ja saastumise vastu. Samuti kaitstakse korrosiooni eest läbiviiguhülsid.

Veetorustiku kohale pinnasesse (toru laest 40cm kõrgusele) paigaldada märkelint kommunikatsiooni nimetusega, toru kaitseks ja tuvastamiseks hilisemate kaevetööde puhul. Toru külge kinnitada täiendavalt signaalkaabel (1,5mm2 ristlõikega isoleeritud vaskkaabel), mis on ette nähtud torustiku asukoha määramiseks maa pinnalt. Pinnasesse jäävad

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

9/23

kaablijätkud peavad olema veetihedad. Kaabliotsad tuua veemõõdusõlmes seina peal olevasse klemmkarpi ja tänaval liitumispunkti kape alla.

Mittevajalikud veetorud ühendada veevõrgust lahti. Selleks ühendada harutoru peatorust lahti ning täita 1m pikkuses vahtbetooniga. PE veetorustiku torusadulühenduse likvideerimisel tuleb silmas pidada, kas tegemist on elektrikeevissadula või mehaanilise sadulaga. Elektrikeevissadula võib likvideerida elektrikeevispimekorgiga. Kui tegemist on mehaanilise sadulaga tuleb näha ette torusadula likvideerimine remondimuhviga.

Olemasolevad säilitatavad veevarustuse siibri kaped viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.5. REOVEE KANALISATSIOONIVÕRK

1.5.1. PROJEKTEERITUD KANALISATSIOON

Hoonetele nähakse ette uus olmekanalisatsiooni sisendtorustik. Hoovi paigaldatakse kanalisatsiooni ülepumpla RVP1(Qa,p=4,0l/s, H=5m, dubleeritud pumbad). Pumpla ja tänavavõrgu vahele paigaldatakse survetorustik, plasttoru De110 PE100 PN10.

Survetorule paigaldatakse reovee vooluhulga mõõtur! Mõõtur varustatakse tootjapoolse automaatika ja signaaliedastusega ning paigaldatakse vastavalt tootja poolsetele nõuetele. Mõõturi juhtmoodul paigaldatakse tehnilisse ruumi.

Paigaldatakse uus liitumispunkt – voolurahustus-/kontrollkaev 800/630, malmkaas T40. Vaata ka joonist VKV-4-01.

Maantee alt läbiminek teostada vastavalt Transpordiameti nõuetele (Nõuded tehnovõrkude ja rajatiste teemaale kavandamisel).

Hooned on projekteeritud lahkvoolse kanalisatsiooniga: eraldi olmekanalisatsioon ja sademeveekanalisatsioon.

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule reovee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Mittevajalikud olemasolevad kinnistu kanalisatsiooni torud ja kaevud plaanil näidatud ulatuses likvideerida.

Kinnistult ühiskanalisatsiooni juhitav reovesi peab vastama reostusnäitajate poolest I reostusgrupi piirväärtustele (vt Tehnilised tingimused).

1.5.2. ARVUTUSLIK VOOLUHULK

Arvutuslikud olmereovee kanalisatsiooni vooluhulgad on järgmised.

Qa,r = 8.0 l/s

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

10/23

Qh = 1.5 m3/h

Qd = 5.5 m3/d

1.5.3. EELVOOL

Eelvooluks on kinnistul asuv OÜ’le Setomaa Haldus kuuluv välisvõrgu tänavatoru.

1.5.4. TORUSTIKUD

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule reovee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Isevoolsete olmereovee kanalisatsiooni torustikena kasutada täisseinalist PVC kanalisatsioonitoru De110÷160mm, mis vastab Euroopa Standardile EN1401 või EN13476 ja PP De160÷200mm, mis vastavad Euroopa Standardile EN1852 või EN13476. Standardi tähis peab olema tootja poolt kantud torule.

Kõikide isevoolsete torustike rajamiseks kasutatavate torude rõngasjäikuse klass peab olema vähemalt SN8.

Pinnasesse paigaldatud toru kohale 0,3-0,4 m kõrgusele, tuleb pikki toru telge paigaldada märkelint.

Kõigi torude, liitmike ja ühendustega peab kaasas olema informatsioon tootja nime ja kaubamärgi, suuruse, rõngasjäikuse, tootmiskuupäeva, põlvede nurkade jm kohta vastavalt antud tootmisstandardile.

Likvideeritavate torude puhul kaeviku piirkonnas lõhkuda toru lagi ja täita toru liivaga, muudel juhtudel torud täita nii majapoolsest otsast kui tänavakaevust vahtbetooniga 1m pikkuses.

Juhul kui toru peale maapinnast on vähem kui 1,2m, siis on ette nähtud torustik soojustada umbpooridega isolatsiooni mattidest karbikuga. Kasutada polüstüreenist soojustusplaate (h=100mm). Vajadusel kaitsta toru koormuse ühtlustusplaadiga.

1.5.5. KAEVUD

Olmekanalisatsioonis välisvõrkude torustiku kontrollkaevudena kasutada teleskoopilise kõrgendusega standardseid plastkaevusid läbimõõduga De400/315, De560/500, De800/630.

Kaevud ehitada kõrguse poolest sellistena, et kaevuluuki oleks võimalik paigaldada vastavalt projektis antud kõrgusele ja kaldega. Kaevud peavad olema tööstuslikult toodetud teleskoopsed polüetüleenkaevud ning vastama Soome standardile SFS 3468. Kaevud peavad olema veetihedad. Teleskoobi pikkus ei tohi olla üle 800 cm. Kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Kasutada võib valupõhjaga kaevusid, keevispõhjaga pöörangukaevude kasutamine ei ole lubatud. Kõik ühendustorude liited kaevudesse peavad olema tehtud tehases keevisühendustega, kohapeal tehtavad ühendused tõusutorusse ei ole aktsepteeritavad.

Tänavatel ja teedel peavad kaevuluugid olema teetasapinnaga ühel kõrgusel. Haljasalal

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

11/23

peavad kaevuluugid olema ümbritsevast maapinnast 5 cm kõrgem. Kaante koormuskindlus peab olema vähemalt 400 kN sõidutee all ja 250 kN muru peal. Kaevu luugid peavad olema malmist ja vastama standardile EN-124. Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid kaevuluuke. Haljasalal ja kiviparketi korral kasutada mitteujuvaid luuke.

Likvideeritavate kanalisatsiooni kaevude lagi eemaldada, kaev täita liivaga ja tihendada. Säilitatavates kaevudes tuleb likvideeritav toruühendus veetihedalt tamponeerida/sulgeda. Säilitatavad olemasolevad kanalisatsiooni kaevude kaaned viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. Vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.6. SADEMEVEEKANALISATSIOONI VÄLISVÕRK

1.6.1. OLEMASOLEV OLUKORD

Kinnistul puudub sademevee lahendus.

1.6.2. PROJEKTEERITUD SADEMEVEVEESÜSTEEM

Sademevesi lamekatustelt korjatakse kokku katuse sademeveelehtrite abil ning juhitakse välimiste sademeveekanalisatsiooni torustike kaudu kinnistu sademeveekanalisatsiooni K21.

Kinnistu projekteeritavale alale on koostatud vertikaalplaneerimise lahendus, millega on projekteeritud uued restkaevud ning nende kaudu kogutud sademevesi suunatakse samuti kinnistu sademeveekanalisatsiooni K21.

Sademevesi suunatakse ühtlustiiki. Tiigi veepeegli pindala ca 335 m2. Tiigile nähakse ette ülevoolupumpla SVP1 ( Qa.p=13l/s, H=5m). Pumpla eelvooluks on olemasolev kraav.

Pumpla asukohta ja sademevee torustikku paiknemist vaata asendiplaanilt.

1.6.2.1. ARVUTUSLIK VOOLUHULK

Sademeveekanalisatsiooni arvutusäravool on (vihma intensiivsus 20-minutilise kestusega L/s*ha sagedusega p = 3 aasta Q20 (L/s) – 401,25)

Sademevee arvutusäravool katuselt (Qa,k (L/s) - 68.00

Sademevee arvutusäravool asfaltkatted Qa,p (L/s) - 27.00

Sademevee arvutusäravool kokku Qa,kk (L/s) - 95.00

1.6.2.2. EELVOOL

Sademevee eelvooluks on olemasolev kraav.

1.6.2.3. LOKAALSED PUHASTUSSEADMED

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

12/23

Sademevesi laadimisalalt on ette nähtud juhtida läbi I-klassi õli-liivapüüduri:

• OIL SB/10 koos muda mahtuvusega V=1000l

Püüdurile näha ette ankurdusplaat.

Ankurdamise ülesanne on kindlustada püüduri fikseeritud asend maa all ja takistada tema pinnale kerkimine vees tekkiva üleslükkejõu tagajärjel. Betoonist alusplaat peab olema vähemalt 200 mm paks ja sama pikk kui püüdur. Plaadi laius peab olema minimaalselt 600 mm mahuti läbimõõdust suurem. Kui pinnas on väga ebastabiilne, siis on kasulik laiendada alusplaat kaevise seinteni või valada paksem alusplaat. Plaat tuleb armeerida kahekordse traatvõrguga (samm 200×200, traadi läbimõõt 7 mm). Alusplaadi sisse valatakse ankurdusaasad või kinnitatakse ankurpoldid. Alusplaadi ja mahuti vahele peab jääma 200 mm kividevaba liivapadi. Mahuti tuleb kinnitada ankurdusplaadi külge roostevabade kinnituslattidega.

Püüdurid varustada õhutustoruga De110 mm. Püüdurite tuulutuslahendused peavad olema vandaali ja UV kindlad (AISI316) ning peavad olema otstast kaetud putukavõrguga (roostevaba, silmaga 2mm x 2mm). Õhutustoru kõrgus maapinnast min 700mm, toru konstruktsioon peab välistama sademete tungimise mahutisse. Püüdurite õhutustorud suunatakse ümbritsevale haljasalale.

Püüduritele on ette nähtud täitumis- ja alarmanduriga automaatika (komplektis), mille alarmsignaal tuleb juhtida keskserverisse. Õli tuleb püüdjast eemaldada õigeaegselt.

Püüdurid paigaldada vastavalt tootja juhistele. Peale õlipüüdureid paigaldada proovivõtukaevud PVK-1 sulgemisarmatuuriga. Proovivõtukaevuna on kasutatud iseankurduvat kaevu. Kasutades teist toodet, tuleb lähtuda konkreetse tootja nõuetest.

Järgida konkreetse tootja juhiseid püüdurite paigalduseks ja edasiseks hoolduseks. Püüdurite automaatikakilbid ja toide on näidatud EL osa köites.

1.6.3. TORUSTIKUD JA SEADMED

1.6.3.1. TORUSTIKE MATERJAL

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule sademevee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Isevoolsete sademeveetorustike ehitamiseks kasutada PP sademeveekanalisatsiooni torusid De110÷De400mm, mis vastavad Euroopa Standardile EN1852 või EN13476. Standardi tähis peab olema tootja poolt kantud torule.

Kõikide isevoolsete torustike rajamiseks kasutatavate torude rõngasjäikuse klass peab olema vähemalt SN8.

Pinnasesse paigaldatud toru kohale 0,3-0,4 m kõrgusele, tuleb pikki toru telge paigaldada märkelint.

Kõigi torude, liitmike ja ühendustega peab kaasas olema informatsioon tootja nime ja kaubamärgi, suuruse, rõngasjäikuse, tootmiskuupäeva, põlvede nurkade jm kohta vastavalt

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

13/23

antud tootmisstandardile.

Likvideeritavate torude puhul kaeviku piirkonnas lõhkuda toru lagi ja täita toru liivaga, muudel juhtudel torud täita nii majapoolsest otsast kui tänavakaevust vahtbetooniga 1m pikkuses.

Juhul kui toru peale maapinnast on vähem kui 1,2m, siis on ette nähtud torustik soojustada umbpooridega isolatsiooni mattidest karbikuga. Kasutada polüstüreenist soojustusplaate (h=100mm). Vajadusel kaitsta toru koormuse ühtlustusplaadiga.

1.6.3.2. KAEVUD

Käesoleva projektiga on sademeveekanalisatsiooni isevoolsetele torustikele projekteeritud polüetüleenist teleskoop-kontrollkaevud läbimõõduga De400/315, De560/500,De830/600.

Restkaevudena kasutatakse üldjuhul teleskoopilise kõrgendusega standardseid plastkaevusid läbimõõduga De560/500 vesilukuga ja settepalliga 0,8 m. Restkaevude setteosad vajavad vastavalt vajadusele setetest tühjendamist.

Kaevud tuleb kõrguse poolest ehitada sellistena, et kaevu kaant oleks võimalik paigaldada vastavalt projektis antud maapinna kõrgusele ja kaldele. Kaevud peavad olema tööstuslikult toodetud teleskoopsed polüetüleenkaevud ning vastama Soome standardile SFS 3468. Kaevud peavad olema veetihedad. Teleskoobi pikkus ei tohi olla üle 800 cm. Sademeveekanalisatsiooni kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Kasutada võib valupõhjaga kaevusid, keevispõhjaga pöörangukaevude kasutamine ei ole lubatud. Kõik ühendustorude liited kaevudesse peavad olema tehtud tehases keevisühendustega, kohapeal tehtavad ühendused tõusutorusse ei ole aktsepteeritavad.

Tänavatel ja teedel peavad kaevuluugid olema teetasapinnaga ühel kõrgusel. Haljasalal peavad kaevuluugid olema ümbritsevast maapinnast 5 cm kõrgem. Kaante koormuskindlus peab olema vähemalt 400 kN sõidutee all ja 250 kN muru peal. Kaevu luugid peavad olema malmist ja vastama standardile EN-124. Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid kaevuluuke. Haljasalal ja kiviparketi korral kasutada mitteujuvaid luuke. Haljasalal kasutada kuppelrestiga restkaevu.

Likvideeritavate kanalisatsiooni kaevude lagi eemaldada, kaev täita liivaga ja tihendada. Säilivates kaevudes tuleb likvideeritav toruühendus veetihedalt tamponeerida/sulgeda. Säilitatavad olemasolevad kanalisatsiooni kaevude kaaned viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. Vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.7. MAHAJÄÄTAVAD TORUSTIKUD JA KAEVUD

Torustiku rajamisel ja rekonstrueerimisel kasutusest välja jäävad torustikud ja kaevud tuleb likvideerida.

Projekteeritud torustikuga samas asukohas paiknevad likvideeritavad torustikud tuleb välja kaevata. Projekteeritud torustikust sügavamal ja/või teises plaanilises asukohas paiknevad kasutusest välja jäävad torustikud tuleb otstest sulgeda betooniga.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

14/23

Likvideeritavatel kaevudel tuleb eemaldada ülemine rõngas (rake) koos selle peale jäävate kaevukonstruktsioonidega.

Demonteeritavad kaevud võetakse lahti kuni 1 m sügavuseni ning kaevud täidetakse ja tihendatakse vastavalt lõpptäitele kehtivatele nõuetele. Sissevoolud mahajäetavatest kaevudest olemasolevatesse torustikesse betoneeritakse kinni, et vältida pinnase sattumist torusse.

Kaev tuleb täita sobiva pinnasega ja pinnakate tuleb taastada ümbritsevaga samaväärselt.

Kasutusest välja jäävatel veetorustiku sõlmedel tuleb eemaldada kõik sõlme elemendid (sulgarmatuur vms), sulgeda sõlme ühendatud kasutusest välja jäävate torustike otsad betooniga ning juhul, kui sõlm paikneb kaevus, toimida samamoodi.

1.8. KANALISATSIOONIVÕRGU PAIGALDUS JA HOOLDAMINE

1.8.1. PLAANILAHENDUS, RAJAMISÜGAVUS, VAHESÜGAVUS

Torustiku ehitamisel tuleb juhinduda tootjafirma (tehase) tehnilisest informatsioonist, montaažieeskirjadest (sh. nõuetekohane kontroll, liiva tihendamine torude ümber jm.) ja RIL 77 toodud nõuetest.

Muu hulgas tuleb tähelepanu pöörata järgmiste nõuete täitmisele:

• Ühes ja samas kaevikus asuvate külgnevate torude välispindade minimaalne horisontaalne kaugus on 0,4 m;

• Vabavoolsete kanalisatsioonitorude paigaldamissügavus on vähemalt 1,2 m toru peale (erandjuhtudel 0,8 m);

• Kaevu seina ja toru vaheline kaugus vähemalt 100 mm (RYL 77). Kaeviku servast peab toru jääma vähemalt 400mm kaugusele (RYL77). Kaevude kohale tehakse vajalikud laiendused nii, et kaeviku seinad jäävad vähemalt 400 mm kaugusele kaevust (RYL 77).;

• Torude horisontaalkaugus (kaugus torude välispindade vahel) peab olema vähemalt 0,4 m;

• Kaugus vundamentidest ja teistest maa-alustest rajatistest peab olema vähemalt 2,0 m;

• Projekteeritud torude vaheline vertikaalkaugus peab olema selline, et kõikide vajalike liitmike tegemine ei oleks takistatud, vähemalt 150 mm (miinimumvahekaugus on 100 mm);

Kaevikuta torustike ehitamisel tuleb juhinduda standarditest EVS-EN 12889 ja EVS-EN 14457.

Kanalisatsioonitorustik paigaldatakse vastava languga vastavale alusele (killustik, mis sõltuvalt aluspinnasest kindlustatakse vajadusel geotekstiiliga).

1.9. VEETÕRJE EHITUSKAEVIKUST

Ehitusaegne pinnasevee kaevikust eemaldamise lahendus peab garanteerima selle, et ühiskanalisatsiooni ei satuks liiva ja setteid.

Kaevik tuleb torustiku paigaldamise ajal hoida kuiv pumpamise või nõelfiltrite abil.

Keelatud on pumpamine avatud tööpinnale, piirnevale maapinnale või ehitistesse. Keelatud

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

15/23

on ilma vastava loata alaliste kuivenduskraavide süsteemi kasutamine, kaevikust väljapumbatava vee juhtimine reovee- või sademevee kanalisatsioonisüsteemi (s.h. kraavidesse) on lubatud ainult vastava kommunikatsioonivaldaja kirjalikul loal ja tema poolt määratud tingimustel ning ulatuses. Kaevikust väljapumbatava vee juhtimisel kanalisatsiooni tuleb vett pinnaseosakeste nendesse süsteemidesse sattumise vältimiseks eelnevalt settemahutis setitada.

Juhul, kui eelnevat nõuet eiratakse, settemahuti on ebapiisava suurusega või seda ei tühjendata settest piisava sagedusega ning sademevee kanalisatsioonisüsteemi satub pinnaseosakesi sisaldavat vett, peab Töövõtja omal kulul täies ulatuses puhastama kanalisatsioonisüsteemi, kuhu pinnast kandus. Puhastamisel lõhutud või muul moel rikutud reovee- või sademevee kanalisatsioonisüsteemi elemendid (s.h. truubid, kraavipõhjad jne) taastab Töövõtja omal kulul.

Vee väljapumpamisel kraavidesse, haljasaladele peab Töövõtja vältima vee sattumist kinnistutele teedele ning samuti kraavide ülekoormamisest tekkivaid üleujutusi. Nõude eiramisest tekkivad kahjud kompenseerib ning üleujutuse tagajärjed kõrvaldab Töövõtja.

Pumpamise koht tuleb vastava kommunikatsiooni valdajaga kooskõlastada.

2. VÄLISTORUSTIKE EHITUSTÖÖD

Veetorustiku ja kanalisatsiooni välisvõrkude ehitustööd sisaldavad kõiki süsteemi rajamisega seotud toiminguid, materjalide tarnimist ja ehitustöid alates mahamärkimisest kuni teostusmõõdistuse ja kontrolltoiminguteni. Töövõtja peab olema arvestanud, et kohati paikneb projekteeritud torustik paepinnases ning arvestama sellega kaasnevate lisatöödega. Vt lisaks geoloogiline uuring.

Tööde tegemisel tuleb lähtuda järgmistest dokumentidest:

• EVS-EN 1610:2015 „Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine“

• RIL 77-2013 „Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend“.

• Torutootjate paigaldusjuhised

• Tootjate paigaldusjuhised

Töövõtja on kohustatud:

• Dokumenteerima ehitustööd (ehitustööde päevik, kaetud tööde aktid, töökoosolekute protokollid, teostusjoonised, katsetuste protokollid, toodete vastavussertifikaadid)

• Enne kaevetöödega alustamist hankima vajalikud kaeveload ja teavitama trassivaldajaid

• Jälgida ja täita projekti kooskõlastustes toodud nõudeid, mille kohta leiab informatsiooni kooskõlastuste koondtabelist.

• Jäätmete valdajana tagama nõuetekohase jäätmekäitluse

• Ehitustöödel järgima kõiki nõudeid, mis on esitatud Vabariigi Valitsuse 8.detsembri

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

16/23

määruses nr 377 „Töötervishoiu ja tööohutuse nõuded ehituses“.

• Tähistama tööde piirkonna vastavalt kehtivale korrale.

Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamiseks kirjalikult teavitama vähemalt üks nädal ette. Töövõtja peab kinnistuomanikega läbi rääkima ja lahendama probleemid, mida ligipääsu takistamine võib tekitada seoses parkimisega, postiveoga, prügiveoga jms.

2.1. OHUTUSE TAGAMINE JA LIIKLUSE KORRALADAMINE

Mistahes liikluse ümberkorraldamine või sulgemine (osaline või täielik) ilma tee omaniku kooskõlastuseta on keelatud.

Tööpiirkonna ohutus- ja liikluskorraldus peab vastama majandus- ja taristuministri 13.juuli 2018 a määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“.

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega.

Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

Ajutiselt mitte kasutusel olevad ehitusmasinad ning kasutamisjärge ootavad materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei takistaks ligipääsu hoonetele ning muudele objektidele (näit hüdrandid, alajaamad jne).

2.2. HALJASTUSE KAITSE

Ehitustööde vahetus ümbruses asuvate puude tüved ja võred peavad olema kaitstud võimalike vigastuste eest. Kaevetööd puude juurekaelale lähemale kui 2 m on keelatud. Juhul, kui puude mahavõtmine on vajalik, hangib vajalikud load ja kannab kõik kulud Töövõtja.

Kui eramaal tekib vajadust teostada puude jmt raiet, tuleb see kirjalikult kooskõlastada kinnistu omanikuga.

Puude kaitsmine ehitusööde ajal:

Puu tüve ümber siduda püstised prussid, prusside ja tüve vahele panna pehmendus (kivivill vms, prussidest kaitse peab ulatuma kogu tüve kõrguseni) ning jälgida, et ehitustööde käigus ei vigastataks puude oksi. Kaitsekihid koristatakse pärast ehitustööde lõppu.

Üle 4 cm läbimõõduga juuri ei tohi läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi.

Samuti tuleb jälgida, et ehitusseadmetega ei sõidetaks puude juurtel ega ladustataks

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

17/23

ehitusmaterjale. Tallamise eest kaitset vajav juurestik ulatub vähemalt puu võra välisjooneni.

2.3. OLEMASOLEVATE KOMMUNIKATSIOONIDEGA ARVESTAMINE

Enne töödega alustamist tuleb Töövõtjal koostöös võrguvaldajatega rajatiste asukohad täpsustada ja tähistada. Kohati ei ole olemasolevate maa-aluste rajatiste täpne asukoht ja mõõt teada ning Töövõtja peab arvestama sellest tulenevate lisakulutustega. Projekteeritud torustike ühendamisel olemasolevatega tuleb olemasolevate mõõdud ja asukohad täpsustada tööde käigus. Olemasolevate hoonete//rajatiste läheduses ehitamisel tuleb valida sobiv tehnoloogia ja tehnika, mis neid ei kahjustaks. Vigastuste tekkimisel tuleb sellest viivitamatult teatada ja viga võimalikult lühikese aja jooksul likvideerida. Töövõtjal on kohustus need kulud kanda.

Ehitustööde tegemisel liinirajatiste kaitsetsoonis tuleb täita Majandus- ja kommunikatsiooniministri 25.06.2015 määrus nr 73 nõudeid.

Side liinirajatise kaitsetsooni ulatus on 1 m mõlemale poole liinirajatise keskjoont. Töötamine liinirajatise kaitsetsoonis on lubatud ainult võrguvaldaja kirjaliku tööloa alusel. Enne kaevamistööd täpsustada looduses olemasolevate siderajatiste asukohad kasutades kaabliotsijat. Mehhanismide kasutamine kaitsetsoonis on keelatud. Lahtikaevatud sidetrass tuleb kaitsta vigastuste eest ja turvata parimal võimalikul viisil. Töötamine rasketehnikaga sidekaevude peal ja nendest üle sõita on keelatud.

Elektrikaablite kaitsetsooni ulatus on 1 m mõlemale poole arvestades äärmisest kaablist. Enne kaevamistöödega alustamist täpsustada looduses olemasolevate kaablite asukohad kasutades kaabliotsijat. Töötamine kaablite kaitsetsoonis on lubatud ainult võrguvaldaja kirjaliku tööloa alusel. Mehhanismide kasutamine elektrikaablite kaitsetsoonis on keelatud. Kaeviku kaevamisel nähtavale tulevad elektrikaablid kaitsta kahepoolsete kaitsetorudega PVC De110.

Kõikide olemasolevate trasside ja kommunikatsioonide läbimõõt ja rajamissügavus tuleb kontrollida üle enne materjalide ja seadmete tellimist ning enne ehitustöödega alustamist kohapeal!

2.4. EHITUSTÖÖDE KVALITEET

Veetorustike ja kanalisatsiooni survetorustike paigaldamisel on lubatud järgmised kõrvalekalded projektis näidatud asukohtadest:

• horisontaalkaugus projekteeritud asukohast ± 100 mm;

• vertikaalkaugus projekteeritud asukohast + 50 -0 mm;

• isevoolse kanalisatsioonitorustiku ja nende elementide paigaldamise horisontaalkauguse erinevus projektis märgitud asukohast on ± 100 mm;

• maksimaalne lubatud kõrvalekalle kaevude vahel on ± 1/300 kaevude vahelisest kaugusest;

• lubatud vertikaalne kaevude kõrvalekalle on 1% kaevu kõrgusest;

• lubatud langu kõrvalekalle kahe kaevu vahel asuva toru puhul on 1,5‰ kui projekteeritud lang on 5‰ või rohkem ja 0‰ kui projekteeritud lang on 3–5‰.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

18/23

Kõrvalekalded projektist on lubatud vaid juhul kui:

• see ei mõjuta teiste projektis ettenähtud torustike paigaldamist;

• minimaalne projektis ettenähtud paigaldamissügavus on tagatud;

• sissetuleva isevoolse toru alumine serv ei ole allpool kaevust väljamineva isevoolse toru alumist serva;

• torustik jääb isevoolseks kuni lõpuni

2.5. KAEVIKUTE MÕÕDUD

Kaevikud peavad olema kavandatud ja kaevandatud viisil, mis tagaks torustike nõuetekohase ja ohutu paigaldamise.

Kaeviku telgjoon ja pealt-laius tuleb maha märkida ja protokollida. Vajadusel tuleb kohale seada ajutised reeperid asukohtadele, kus neid tõenäoliselt ei rikuta.

Torude kaeviku minimaalne laius on 1,2 m põhjast lahtise kaevikuga ja 1 m toestatud kaevikuga. Kaevikute põhi tuleb projekteeritud rajatiste põhja kõrgusmärgist teha madalam nii, et oleks võimalik ettenähtud aluskihtide tegemine. Kaevikul võivad olla laiendused kaevude/sõlmede kohal.

Kaeviku laiuse ja torude vahekauguse määramisel tuleb lähtuda järgmistest vahekaugustest:

• külgnevate vee –ja survetorude välispindade horisontaalne vahekaugus peab olema vähemalt 200mm;

• kaevu ja toru vaheline kaugus aga vähemalt 100mm;

• isevoolsete torude puhas vahekaugus peab olema vähemalt 300mm

Pikemate torustike paigaldamiseks peab olema ehituskaevik rajatud minimaalselt sellises pikkuses, et kaevikusse saaks paigaldada vähemalt kaks toru + 3 m (orienteeruvalt 15 m). Lühemate torustike puhul on minimaalne kaeviku pikkus võrdne kaevude vahekaugustega. Ehitamisel külmal ajal tuleb vältida kaeviku põhja ja seinte jäätumist, tehes tööd optimaalse kiirusega ja vajaduse korral kasutada soojustamist. Kaevikud tuleb varustada sobivate redelitega nii, et tööline ei peaks redelini jõudmiseks liikuma üle 10 meetri. Kaeviku ristlõike kuju ja suurus teha vastavalt sellesse paigaldavate torude ning pinnaseuuringutest saadud pinnaseomaduste põhjal. Kaevik teha võimalikult kitsas, võttes arvesse võimalike tugitarindite jaoks vajalikku laiust, töötamisruumi ja seda, et torustiku ümber paiknevat algtäidet saaks nõuete kohaselt tihendada.

Vajadusel peab kaevikud varustama ajutise toestuse, vooderduse või puit-tugistusega, et ära hoida kaeviku seinte varisemist. Kaevikud sügavusega üle 1,4 m näha ette toestusega. Toestatud kaeviku põhjalaius – min 1,2 m. Kaevikud tuleb toestada nii, et oleks tagatud vajalik tööohutus ja heakord. Kaeviku toestust lammutatakse ja eemaldatakse vastavalt sellele, kuivõrd see on võimalik tööohutust järgides ja kaevise seinte püsivust ohustamata. Kaeviku toestus tuleb lammutada ja eemaldada nii, et see ei põhjustaks täite hõrenemist ega paigaldatud

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

19/23

torustiku nihkumist

2.6. TORUSTIKE PAIGALDUS JA TÄIDE

Torustiku aluskiht tuleb valmistada ette vastavalt RIL77 ja EVS-EN 1610:2015 nõuetele ja käesoleva projekti kaeviku lõigetele joonisel VK-7-01. Arvestada täiendavalt Tootja nõudeid.

Enne torustike paigaldamist peab kontrollima torustike ja kaevude tehnilist seisukorda, vajadusel tuleb torud puhastada. Torud paigaldada kaeviku põhja nii, et nad toetuksid kogu ulatuses aluskihile. Aluspinnasesse tehakse muhvide/äärikute kohal süvised. Torude paigaldamise katkestamisel tuleb ka nende otsad sulgeda korgiga ja asukoht nähtavalt märgistada. Ehituse ajal kaitsta kaevusid ja paigaldatud soojustust mehhanismide poolt tekitavate vigastuste eest.

2.6.1. TASAKNDUSKIHT

Kaeviku põhja, täitepinnase kihi või aluse peale teha tasanduskiht, mille kõrgus toru sirge osa põhjast mõõdetuna vähemalt 150 mm (tihendatud killustikalus (fraktsioon 4/16 mm), mille tihendusaste peab olema vähemalt 95% ja tihendamine peab olema tehtud mehhanismidega. Killustiku maksimaalne terasuurus on 16mm.

Aluspõhjale paigaldatakse filterkangas, näiteks TYPAR SF27/32, mis parandab töötingimusi ja väldib aluskonstruktsiooni, tasanduskihi või algtäite materjalide segunemist aluspõhja pinnasega. Geotekstiil peab olema piisavalt lai, et seda saaks ka piki kaeviku külgi üles pöörata – see tagab torude parema külgtoetuse.

Vajadusel aluspind tuleb kuivatada pumpamise või nõelfiltrite abil. Pinnas ja tasanduskihi materjal ei tohi olla jäätunud.

Torustike ühendused teostada torustiku valmistaja juhiste järgi.

Enne torude paigaldamist tuleb hoolikalt kontrollida toru aluse tasapinna ja kalde vastavust projektdokumentatsiooniga. Torud tuleb kontrollida ja puhastada. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohtadele tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

2.6.2. ALGTÄIDE

Torustiku peale ja kõrvale on ette nähtud 300 mm liivakiht, mis tuleb tihendada minimaalselt 95%. Algtäide peab ulatuma vähemalt 300mm toru ülaservast kõrgemale. Algtäite filtratsiooni moodul peab olema vähemalt 0,5m/s.

Torupaigaldustööde käigus tuleb järgida tootja juhiseid, MaaRYL 2010 ja RYL 77-2013 nõudeid. Torude paigaldamisel ei tohi kasutada ülemäärast jõudu vältimaks toruotste vigastamist jms defekte. Torud või liitmikud, mis kahjustuvad paigaldustööde käigus tuleb ehitusplatsilt eemaldada ja asendada uutega Töövõtja kulul. Torustike ühendused teostada torustiku valmistaja juhiste järgi.

Torude üleskerkimise vältimiseks tuleb veetase hoida all.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

20/23

Paigaldatud torustiku ots tuleb otsakorgiga sulgeda, vältimaks võõrkehade sattumist torustikku.

Talvisel perioodil tuleb torustikutöid teha eriti ettevaatlikult. Plasttorude paigaldamine ei ole lubatud temperatuuridel alla –15°C. Torud, liitmikud ja toru alus tuleb hoida puhtana lumest, jääst ja külmunud pinnasest. Tihendeid ja liugainet peab enne kasutamist hoidma soojas ruumis.

Algtäidet ei tohi kallata otse torustikule, sest torustik võib nihkuda paigast või saada kahjustatud. Täide tuleb kallata võimalikult ühtlaselt mõlemale poole toru, suruda selle alla ja külgedele. Esimene täitekiht võib ulatuda maksimaalselt poole torukõrguseni. Kaeviku algtäide tehakse ja tihendatakse homogeense kihina ka toru pikisuunas, eriti oluline on sealjuures toru alumist poolt toetava täitekihi hoolikas tihendamine. Toruümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnase kihi paksus on vähemalt 300 mm.

2.6.3. LÕPPTÄIDE

Enne kaevikute täitmist tuleb torustikud esitada tellija esindajale ülevaatuseks.

Ülejäänud tagasitäide, lõpptäide kuni maapinnani asetakse kaevikusse 300 mm kihtidena ja tihendatakse. Torude puhul, mille välisläbimõõt on 200 mm ei rakendata tugevat tihendamist kuni 300 mm kõrguseni toru ülaservast. Suuremate torude puhul on see kõrgus 500 mm.

Lõplik täitmine tehakse tihendamiseks sobiliku mineraalse pinnasega. Antud projektis kasutatakse purustatud paekillustiku fr 32/63 mm kiiluda fr 16/32 (kulu 35 kg/m²) ja fr 4/16 mm (kulu 15 kg/m²) Ev₂≥130 MPa .

Kõige suurem kivide või kamakate lubatud läbimõõt on 2/3 ühekorraga tihendatava kihi paksusest. Toru pealt mõõdetuna ühe meetri paksuses lõpptäite kihis ei tohi olla üle 300 mm läbimõõduga kive või kamakaid. Lõpptäite materjalis olev kivi ei tohi jääda torule lähemale kui tema läbimõõt.

Külma ilmaga tuleb kindlasti enne tagasitäite tegemist eemaldada kaevikust lumi, jää ja külmunud pinnas. Pinnas ja tasanduskihi materjal ei tohi olla jäätunud. Talve tingimustes on ainus tagasitäite materjal, mis selleks sobib, on kuiv liiv.

Tasanduskihi tihedusaste peab olema vähemalt 98%. Tihendamine tuleb teha mehhanismidega.

2.7. PÜÜDURITE PAIGALDUS

Kaevise põhi täidetakse kogu mahuti pikkuses 300 mm paksuse horisontaalse liivakihiga. Olenevalt mahutist vala või paigalda püüduri alla raudbetoonist alusplaat, millesse on valatud võrdsete vahedega vajalik hulk korrosioonikindlaid kinnitusaasasid. Mahuti tuleb kinnitada ankurdusplaadi külge roostevabade kinnituslattidega. Järgnevalt täidetakse püüdurite ümbrus 300 mm tihendatud liiva- või kruusakihtide kaupa kuni sissevoolutoruni. Tagasitäite puistetihedus peab olema vähemalt 1500 kg/m3. Püüdurit tuleb parallelselt tagasitäitekihtidega täita veega. Aseta aika hoodluskaev ja teeninduspüstikud ning edasi täidetakse 300 mm kaupa kaevist edasi. Kui tagasitäide jõuab õhutustoru ühenduskohani, ühenda õhtusustoru ja täida kaevis projektkõrguseni. Vt täpsemalt joonis VK-7-01.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

21/23

3. KATSETUSED JA TEOSTUSJOONISED

3.1. ÜLDINE

Kõik riiklike ja kohalike õigusaktidega nõutud katsetused, kontrolltoimingud ja inspekteerimised tuleb läbi viia Töövõtja kulul, Töövõtja vastutava esindaja osavõtul.

Katsetustest tuleb trassi valdajale ja omaniku järelvalvele piisavalt vara ette teatada. Kui katsetused ebaõnnestusid, tuleb Töövõtjal need ilma lisatasuta uuesti teha.

Kui trassivaldaja nõuab täiendavaid katsetusi ja kontrolltoiminguid, mida ei ole nõutud seadusandluses, kannab katsetustega seotud kulutused Töövõtja ainult sel juhul, kui kontrolltoimingute tulemusena ilmneb objekti mittevastavus kehtestatud nõuetele. Sellisel juhul on ka taaskatsetamine kuni nõutavate tulemuste saavutamiseni Töövõtja kohustus ja toimub tema kulul.

3.2. SURVETORUDE KATSETAMINE

Survetorude katsetamine teha vastavalt standardi EVS 921:2014 p 9.10 juhistele.

Kõikidele survetorustikele teha omanikujärelvalve inseneri juuresolekul surveproov ja vormistada surveproovi akt!

Survetorustike (sh kõik kinnistuühendused ja ümberühendatud olemasolevad kinnistuühendused) survekatse tehakse kõikidele survetorustikele pärast torustike ehituse või mõne lõigu ehitus lõppu. Survekatse on ette nähtud teostada rõhukao meetodil. Proovirõhuks on 1,3 kordne torustiku töörõhk ja katsetatava torustiku maksimaalsels pikkuseks võib olla 500 m. Surveproovi ei tohi teostada vastu olemasolevat kinnist toestamata sulgelementi! Survestamist ei tohi teha avatud kaevikuga ja survestamise ajal ei tohi kaevikus töötada.

Surveproovi alustuseks eemaldada torustikust kogu õhk, täita torustik veega, tõsta rõhk torustiku töörõhuni (võrgusurve) ja jätta seisma vähemalt 24 tunniks. Tõsta rõhk torus 1,3 kordse nominaalrõhuni (PN) ja lasta torul survestatuna seista minimaalselt 2 tundi tagamaks toru ja ühenduse venimise. Seejärel vähendada rõhku toru nominaalrõhuni. 30 min jooksul ei tohi rõhk torus langeda üle 0,2 bari. Peale tulemuse fikseerimist vähendada rõhku võrgu surveni. Tuleb vormistada survestamise akt!

Manomeeter peab olema katsetuste taadeldud ja skaala peab olema min jaotusega 0,1 bar. Katse ebaõnnestumisel tuleb katsetuse protseduuri korrata seni, kuni katsetingimused on täidetud.

Peale ühisveevärgi torustiku survestamist toru pesta Lahevesi AS eelnevalt kokkulepitud ajal, vajadusel desinfitseerida ja tellida Lahevesi AS joogivee mikrobioloogiline analüüsi võtmine. Survestamiseks ja loputuseks kulunud veekoguse eest esitab Lahevesi AS arve.

Juhul, kui ei õnnestu katsetingimusi täita, tuleb torustik välja vahetada. Kõik katsetused tuleb protokollida ja allkirjastada nii Töövõtja kui ka Lahevesi AS esindaja poolt. Kõik kulud torustike katsetamisel kannab töövõtja.

3.3. ISEVOOLSETE TORUDE KATSETAMINE

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

22/23

Pärast torude paigaldamist ja torude ühendamist ning kaevude tihendamist teostab Töövõtja igale kaevudevahelisele torulõigule videouuringu. Videouuringute tegemisest tuleb ette teatada ja Töövõtja on kohustatud võimaldama Lahevesi AS esindaja kohaloleku. Lõplik videouuring tuleb teha läbipestud torudes, kus vee voolamist videouuringu ajal ei toimu. Videouuringu kohta peetakse päevikut. Videokaamerad peavad olema varustatud kaldemõõtjaga ning tarkvaraga, mis võimaldab mõõtetulemuste põhjal koostada iga torulõigu kohta kallete graafiku. Kalletemõõtja peab olema Tootja nõuetekohaselt kalibreeritud.

Kaameravaatlus teha vastavalt standardile EN 13508-02 ja EVEL-i poolt välja antud „Kanalisatsioonitorustiku videvaatluse tõlgendamise juhendile“

Isevoolsete torustike ja kaevude veepidavuse katsed viia läbi vastavalt EVS-EN1610-2015-le.

Täite vastavust saab kontrollida tiheduse ja/või toru deformatsiooni kontrolliga.

3.4. TEOSTUSMÕÕDISTAMINE

Käesoleva projektiga kavandatud rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult).

Teostusmõõdistused, joonistel esitatavad andmed ja torustike kujutamine plaanil peavad vastama Majandus- ja taristusministri määrusele 14.04.2016 nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“. Samuti arvestada Lahevesi AS nõuetega teostusjooniste tegemisele vastavalt üldtingimustele.

3.5. ALG- JA LÕPPTÄITE TIHENDAMISE KONTROLL

Ehitukaeviku täitmine ja tihendamine toimub ettevaatlikult ja kihtidena.

Täielikult täidetud kaeviku täitetihedus (Proctor-test) tiheduse määramiskatsel püsikatenitega maanteedel peab olema 98%, teistel teedel 95% ja haljasalal 95%. Töövõtja peab vastavalt Omanikujärelvalve nõudmistele ja juhistele olema valmis seda tulemust tõestama.

Töövõtja peab kontrollima täitepinnast ja selle tihendatust testri abil (Loadman, Inspector-2 vms). Testiprotokollid allkirjastatakse Töövõtja vastutava isiku poolt, vajadusel ka teiste nõutavate isikute poolt.

Mittesidusast vähese jämeosiste sisaldusega pinnasest (liivast) tagasitäidet katsetatakse käsipenetromeetriga. Töövõtjal peab olema piisav arv käsipenetromeetreid ehitusplatsil kasutamiseks tihendamisprotsessi kestel.

Nõutav on alustäite II etapi ja iga lõpptäitekihi tihenduse kontroll ja selle kohta päeviku pidamine.

Tagasitäite materjali puhul, mille tihendamist ei saa penetromeetriga kontrollida (kruus), tuleb tihendamise kvaliteeti kontrollida elastsusmooduli mõõtjaga (Loadman, Inspector-3 vms).

4. KESKKONNAKAITSE

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

23/23

4.1. ÜLDINE

Keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevatel aladel vastutab ehituse töövõtja vastavalt Eesti Vabariigis kehtivaile seadustele ja nõuetele. Ehitusjäätmete käitlemise eest vastutab jäätmete valdaja, kelleks on Töövõtja, kui ei ole kokku lepitud teisiti.

Tööpiirkond tuleb puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms taastades piirkonna endise välisilme ja kvaliteedi.

Kõik aiad, seinad, tarad ja muud rajatised (tehnovõrkude kaevud-kaaned, liiklusmärgid jms), mis on hävitatud, purustatud või saanud kannatada ehitustööde teostamise käigus, tuleb taastada. Objektid, mida sellisel moel taastada ei ole võimalik, peab Töövõtja oma kulul asendama uutega.

Väljaspool heakorrastatavat ala tuleb eemaldada ehitustööde jäägid ja tasandada maapind.

Ehitus- ja hooldustööd tuleb teha selliselt, et negatiivne mõju elanikkonnale ja ümbritsevale keskkonnale oleks minimaalne. Ehituse käigus tuleb järgida keskkonnakaitse reegleid. Ehitusjäätmed likvideerida.

4.2. EHITUSJÄÄTMED

Ehitustööde käigus tekkivad ehitusjäätmed tuleb käidelda vastavuses Lääne-Harju valla Jäätmehoolduseeskirja nõuetega. Ehitamise käigus tekkivate jäätmete käitlemine tuleb eelnevalt kooskõlastada.

Ehitusjäätmed vedav isik peab olema registreeritud ja omama vastavat litsentsi.

Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehituse käigus tekkivad ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite ettekirjutustele ja ladustuskoha kasutuseeskirjadele

Torustiku ehitustööde käigus tekkivad võimalikud jäätmed on nt äraveetav pinnas ja lammutatav asfaltkate.

Ehitusjäätmed nagu pinnas, kivid, äärekivid, lammutatud asfaltkate ja muu selline tuleb ära vedada ehitusjäätmeid käitlevasse ettevõttesse.

Muu tekkiv ehituspraht tuleb koguda selleks ette nähtud jäätmekonteineritesse ja tuleb ära vedada jäätmekäitlusettevõttesse.

4.3. HALJASTUSE TAASTAMINE

Torustike rajamise järel taastada endine olukord või teostatakse haljastamine vastavalt projektile.

-1 .1

%

100.75

100.71

100.77

-3.3%

-1.2%

-1 .8

%

-1.2% -1.9%

-2.5%

-1.0%

-0 .6

%

-1.2%

-0.8%

100.65

100.50

100.65

100.65

100.65

100.85

101.07

100.71

100.71

-1 .2

%

-2.1%

100.70

100.70

100.85 -1 .4%

100.85

101.10

101.25

100.65 100.70

100.95

101.25

-1 .0

%

-1.2%

100.55

100.70

100.75

100.60

100.77

100.77 100.77

100.77

100.77

100.77 100.77

100.77

100.77

100.77

100.77

100.65

100.60

100.60 100.77

100.77

-0 .8

%

-1.7%

-1.9% -0

.5 %

-2.0%

100.30

100.35

100.40

100.55

100.25 100.25

100.00

-1.9%

-3.3%

100.10

100.05

-1 .2

%

-1.9%

-1.7%

99.25

99.20

99.05

99.10

-3.7%

-1.4%

101.00

100.85

101.05

100.90

100.77

100.77

-6.3%

100.60

100.60

100.20-2 .0

%

100.70

100.75

100.45

100.45 100.45

100.45

100.65

100.65

100.69

100.65

100.77 100.77

101.30

100.97

100.65

100.75

100.50

100.50

100.10

100.20

100.30

100.40

100.60100.60

10 0.

50

10 0.

50

10 0.

60

10 0.

60

10 0.

70

10 0.

80

100.50

100.60

100.70 100.70

10 0.

90

101.00

10 1.0

0100.80

10 0.9

0

101.10

10 1.1

0

10 1.

20

101.20

101.00

101.10

101.20-1 .2

%

100.70 100.80

100.90

100.00

100.50

101.00

100.10 100.20

100.30

100.40

100.60

100.70

100.80

100.90

100.00

10 0.

50

100.10

10 0.

20

10 0.

30

10 0.

40

10 0.

60

10 0.

70

100.50

100.10

100.20

100.30

100.40

100.60

100.70

10 0.

00

99.97

10 0.

50

10 0.

60

10 0.

70

100.10

100.05

99.50

100.00

99 .2

0

99 .30

99.40 99.6099.7099.8099.90

99.00

98.90

99.10

10 0.

70

10 0.

70

-5.1%

-2.5%

100.00

10 0.

00

99 .6

0

99 .7

0

99 .8

0

99 .9

0

99.00

99.10

99.2099.3099.40

99.30

-1 .4%

99.10

99.20

-1.7%

-0 .4

% 9.00

9. 00

97.25 97.05

98.50

2.0 0

3.0 0

-3 .0

%

-2 .8

%

100.62

-1.2%

100.62

100.50

100.60

100.70

-2 .9

%

-2.9%

-4 .2%

-3.2%

Lammutusjäätmete ladustusala

R10

KA AL

VARJUALUNE 1A=132m2

KUUR A=32m2

VARJUALUNE 2A=132m2

6

24

5, 5

5, 5

53

24

11,1

32

53

12 ,9

VANAMETALLIPLATSA=41m2

13 ,5

Planeeritav kergliiklustee ei ole käesoleva projekti osa

TRANSIIT ELEKTRI LIITUMISKILP

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT SADEMEVEE

EESVOOLU VT AS-4-03

SADEMEVEE EESVOOL

PUHASTADA JA KINDLUSTADA.

VAJADUSEL KOOSTADA ERALDI

EHITUSPROJEKT

Generaator

SIDE LIITUMISPUNKT

8,2 m

Proj. tarbevee liitumispunkt

Varasemalt projekteeritud (välja ehitamata)

Jäätmejaam ja selle juurdepääsutee

Proj. reoveekanalisatsiooni liitumispunkt

24,34

26,66

26,47

28 ,2

4

27,95

29,86

6,14

16,00

R8

11 ,0

0

TULETÕRJE

VEEVÕTUKOHT108 m³

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT

2,7

331

13

100.24

100.16

100.10100.01

1.9

1,00

P3

P3 P1+1

D

D

B

B

A

A

1

1

2 3

4

4

5

5

6

6

7

7

9

9

10

10

11

11

12

12

15

15

X1

X1

A5

A6

0a

0a

10 a

10 a

A1

A4

3a

X2

8

8

7a

7a

C

C

A2

A3

1a

EI 30

EI 30

EI 30

EI 30

EI 30

EI 30

EI30

EI 30

EI30

EI 60

EI60

EI 30

EI 30

EI30

EI30

Sademeveerenn

Sademeveerenn

Sademeveerenn

Jala- pühkimis- rest

-6 .6

%

-2 .7

%

.

. .

.

100.77

100.65

100.77

.

100.25

45

100.70

100.77

45

100.50

100.30

100.40

100.60 100.70

95.00

97.50

95.00

97.50

100.00

85.00

84.90

Maakraan DN40

Olemasolev kanali toru

RK-1

100.20 1)99.00 Ø200

SK-58

100.50 1)98.94 Ø250 2)99.58 Ø110 3)98.94 Ø250

SK-59

100.60 1)98.99 Ø250 2)99.59 Ø110 3)98.99 Ø200

SK-60

100.60 1)99.11 Ø200 2)99.66 Ø110 3)99.70 Ø110 4)99.11 Ø200

SK-61 560/500 100.50 1)99.30 Ø200 2)99.30 Ø110 3)-0.13 Ø160

SK-63

100.70 1)99.41 Ø250 2)99.65 Ø110 3)99.40 Ø160 4)99.66 Ø110

SK-64

100.70 1)99.31 Ø250 2)99.65 Ø110 3)99.31 Ø250 4)99.66 Ø110

SISSEVOOL

98.30 1)98.30 Ø400

K21 K21

K21 K21

K21

K21

K21

K21

K21

K21

K21 K21

K21 K21

K 21

K 21

K2 1

K2 1

K2 1

K21 K21

K21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

SK-67 100.45 97.58 Ø200 97.58 Ø200

SK-68 99.76 97.41 Ø200 97.41 Ø200

SK-69 98.48 97.17 Ø200 97.17 Ø200

SK-70 98.54 97.04 Ø200 97.04 Ø200

SK-71 98.03 94.93 Ø200 96.80 Ø200

SK-72 0.00 96.24 94.74 94.74

VÄLJAJOOKS 95.70 94.60

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

KS21

KS21

KS21

KV-3

0.00 1)98.30 Ø160

SVP-1

99.40 1)98.45 Ø110 2)98.23 Ø160

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K21 K21

12

K-7

100.70 1)99.01 Ø160 2)99.01 Ø160 3)99.01 Ø160

KLP-8

100.60 1)99.13 Ø160 2)99.13 Ø160 3)99.13 Ø160

KLP-9

100.60 1)99.22 Ø160 2)99.22 Ø160 3)99.22 Ø160

KLP-10

100.50 1)99.31 Ø160 2)99.31 Ø160

K 11

K 11

K 11

K 11

K 11

K 11

K 11

K11 K11

K11 K11

K 11

K11 K11

K 11

K 11

K 11

K 11

K 11

K 11

K 11

KS11 KS11

KS11 KS11

KS11

KS11

KS11

KS11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

V 11

V 11

LT-1

100.70 1)99.50 Ø110

LT-3

100.70 1)99.70 Ø110

K 21

K 21

K 21

K2 1

K2 1

K21 K21

1

23

KLP-1

100.55 1)99.61 Ø160 2)99.61 Ø160

KLP-2

100.70 1)99.52 Ø160 2)99.52 Ø160 3)99.52 Ø160

SK-62

100.70 1)99.42 Ø200 2)99.48 Ø160 3)99.42 Ø110

SK-57

100.15 1)98.39 Ø400 2)99.16 Ø315 3)98.78 Ø315 4)98.67 Ø200

RK-14

100.70 1)99.70 Ø110

K-6

100.70 1)98.92 Ø160 2)98.92 Ø160 3)99.50 Ø160

K21

K 21

K 21

K 21

SK-65

100.60 1)99.22 Ø315 2)99.22 Ø200 3)99.22 Ø110 4)99.22 Ø250

SK-66

100.70 1)99.32 Ø200 2)99.32 Ø200 3)99.70 Ø110

1 2

1 2

1 2

1 2

SK-73100.45 97.60 Ø200 98.45 Ø110

12

Isetühjenev maakraan DN25 vt skeemi V-1

Abihoone vesi

Proj. kuivhüdrant

V11 V11

K 11

K 11

K 11

K 11

K 11

K11

K-12

100.60 1)99.19 Ø160 2)99.19 Ø160

V 11

V 11

V 11

V 11

V1 1

V 11

SK-56

100.60 1)98.85 Ø315 2)9 69 Ø110 3)100.64 Ø110 4)98.85 Ø250

RK-12

99.97 1)98.77 Ø200

1

2 3

K-3

100.80 1)99.40 Ø160 2)99.40 Ø160

K-5

100.70 1)98.83 Ø160 2)98.83 Ø160 3)99.30 Ø160

K-4

100.75 1)98.76 Ø160 2)98.76 Ø160 3)99.33 Ø160 4)99.33 Ø160

RVP-1

100.80 1)99.60 Ø110 2)98.68 Ø160

Ühendus olemasoleva trassiga skeem V2

V2

V2

V2

Olmekanalisatsiooni reoveepumpla Kasulik maht 750 l 2 pumpa Qa,p = 4 l/s H = 5 m

SK-74

100.20 1)98.72 Ø200 2)98.72 Ø200 3)98.84 Ø200

PVK

100.20 1)98.69 Ø200 2)98.69 Ø200

K21

K21

K21

K21

K21

K21

K21

LT-2

100.70 1)99.50 Ø110

LT-4

100.70 1)99.70 Ø110

RK-13

100.65 1)99.46 Ø160 2)99.37 Ø110 3)99.39 Ø110

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V11 V11

V11 V11

V11

V11

V11

V11

V11

Veemõõdukaev D1000

V11 V11 V11 V11 V11 V11

V1-LP

1 2

De 11

0 i=

0. 00

0 L=

80 .6

m

De50 L=26.3m

De110 i=0.000 L=25.6m

De 16

0 i=

0. 00

7 L=

12 .5

m

1

2

1 2

3

4

1

23 4

1

2

1

2 3

1 2

1

2

3

12 3

12 3

12

1 2

1

2 3 4

1

2

1

2

1 2

3

De200 i=0.005 L=32.4m

De400 i=0.003 L=31.3m

De110 i=0.000 L=65.8m

De50 L=34.9m

De 50

L =8

0. 7m

De 25

L =3

1. 9m

De 16

0 i=

0. 00

7 L=

26 .9

m

PE 20

0 i=

0. 00

5 L=

20 .1

m

De 20

0 i=

0. 00

5 L=

13 .0

m

PE 31

5 i=

0. 00

3 L=

17 .5

m

De250 i=0.005 L=19.4m

De50 L=23.2m

SK-75

100.80 1)99.60 Ø160 2)99.80 Ø110 3)99.80 Ø11

K 21

K 21

K 21

De 16

0 i=

0. 00

7 L=

16 .8

m

K21 1

23

1

2

3

De 20

0 i=

0. 00

5 L=

19 .8

m

1

2

3

1 2

34

LT-5

100.70 1)99.70 Ø160

LT-7

100.70 )99.70 Ø110

De 25

0 i=

0. 00

5 L=

12 .0

m

K 21

K 21

K 21

K 21

K 21

K 21

De 20

0 i=

0. 00

5 L=

18 .9

m

1 23

De 20

0 i=

0. 00

5 L=

20 .1

m

LT-8

100.70 1)99.70 Ø110

1 2

3

K21

1

234

1

23

De 20

0 i=

0. 00

5 L=

10 .1

m De

25 0

i= 0.

00 4

L= 12

.8 m

LT-11

100.70 1)99.70 Ø110

LT-6

100.70 1)99.70 Ø110

De315 i=0.003 L=23.5m 1

2

3 4

De250 i=0.004 L=21.0m 1

23

1

2

34

98.50

99.50

100.50

101.50

Survekanalisatsioonitorustiku maantee (Kääpa-Obinitsa-Võmmorski-Petseri tee L2) alt läbimineku profiil K-1

Olemasolev maapind

Maantee asfaltkate

3,5

1

Kinnistu piir

Kinnistu piir

SurvekanalisatsioonHülsstoru

Purimiskaevik

Purimiskaevik

Tee alt läbi minek vastavalt profiilile K-1

Puurimiskaevik

Puurimiskaevik

Proj. reoveekanalisatsiooni liitumispunkt

29,86

100.01

olemasolev reoveekanalisatsiooni liitumispunkt

PROOVIVÕTU-RAHUTUSKAEV

100.94 1)99.41 Ø160 2)99.60 Ø110

De160 i=0.007 L=3.9m

K S11

K S11

K S11

K S11

K S11

K S11

K S11

kuivhüdrant

K1

De110 i=0.000 L=65.8m

1 2

Tee alt läbi minek vastavalt profiilile K-1

Puurimiskaevik

Puurimiskaevik

De20

Vesi hoonesse Kaldega tühjenduse suunas.

Pidevalt veega täidetud

Maapind

Põrand

Isetühjenev maakraan. DN25. Spindlipikenduse ja kapega 25T

1, 8

m

Filter (vajadusel)

Hülsi ja veetoru vahe väljaspool hoonet sulgeda veetihedalt ning veemõõdusõlme poolt jätta avatuks.

Painduv hülss De75

D e2

0 PE

Sulgkraan DN15 (Tavaolekus suletud. Avatakse süsteemi tühjendamiseks kompressoriga, peale maakraan sulgemist)

Kompressori ühendus Kiirliitmik voolikule

De20 tühjendus kanalisatsiooni

DN15

Tühjendatav lõik

De32 PE Saun, väliköök ja auto varjualune: De25 PE

DN20

Välisõhku jäävatele torudele, ehitatakse ümber 100 mm paksune XPS soojustusest karbik Põranda soojustusest kuni 1,2 m sügavusele maapinnast

1, 2

m

1

V1-De63 V1-De63

1. Elektrikeevis PE sadul 6 e

V1 -D e5 0

HARUÜHENDUS MAGISTRAALILT DE63->DE50

MAAPINNA OLEMASOLEV

LANG, m/m PIKKUS

TORU LÄBIMÕÕT,

ABS.KÕRGUS

ABS.KÕRGUS

ABS.KÕRGUS MAAPINNA PROJEKT

98.50

99.50

MATERJAL

TORU PEALE 99 .7

0 10

0. 95

100.50

101.50

10 0.

95

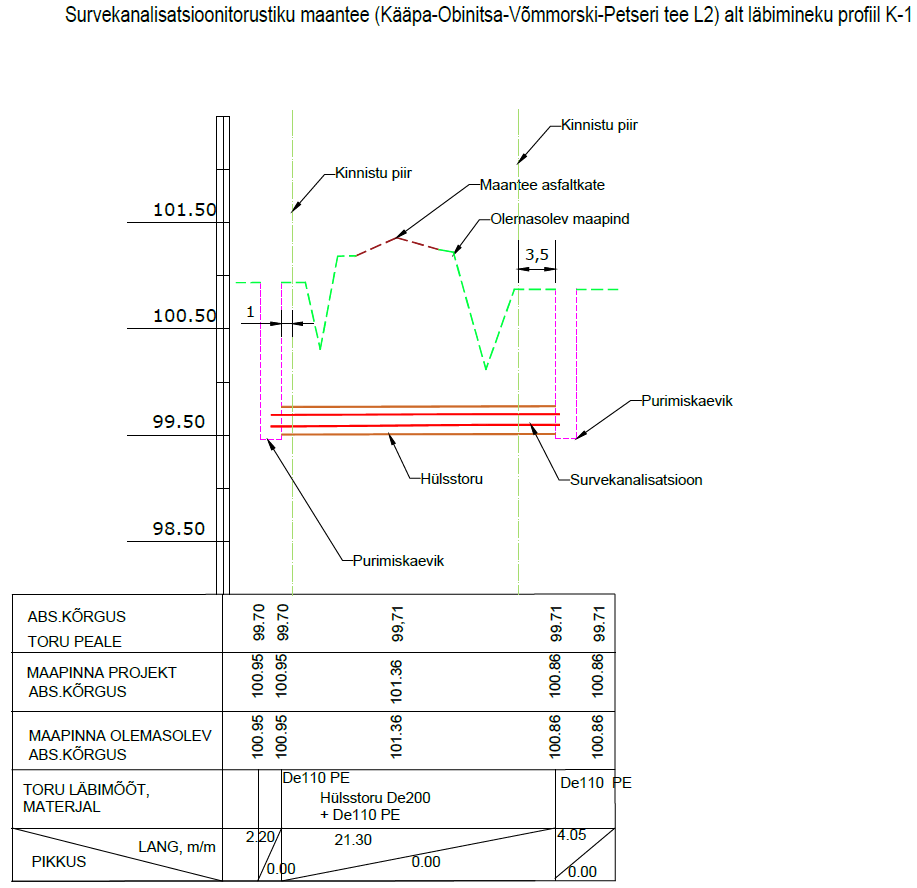

Survekanalisatsioonitorustiku maantee (Kääpa-Obinitsa-Võmmorski-Petseri tee L2) alt läbimineku profiil K-1

Olemasolev maapind

Maantee asfaltkate

99 ,7

1 10

1. 36

10 1.

36

99 .7

1 10

0. 86

10 0.

86

99 .7

1 10

0. 86

10 0.

86

3,5

1

Kinnistu piir

Kinnistu piir

99 .7

0 10

0. 95

10 0.

95

0.00 21.30

0.00

2.20

0.00

4.05

De110 PEDe110 PE Hülsstoru De200 + De110 PE

SurvekanalisatsioonHülsstoru

Purimiskaevik

Purimiskaevik

Projekteeritud välisvõrkude tingmärgid

V11 V11

K11 K11

Projekteeritud kinnistu veevärgi veetoru

Projekteeritud kinnistu kanalisatsioonitoru

Projekteeritud reovee kontrollkaev

MÄRKUSED

1. Koordinaatsüsteem: L-EST97; Kõrgussüsteem: EH2000 2. Kõik maanteega ristuvad tehnovõrgud rajatakse kinnisel meetodil;

Projekteerija

Tarbevee- ja kanalisatsioonisüsteemid asendiplaanil

Aiasaaduste väärindamiskeskus Kesktänav 27 ja 29, Obinitsa küla, Setomaa vald, Võru maakond

iConsultation OÜ Kärneri 3-42, Tallinn 13521

Reg. nr. 12927096 +372 55 622 872

Vast. spetsialist

Joonis VK-4-01

Projekti nimi ja aadress

Projekti staadium PP

Nr. Muudatus Projekteerija Kuupäev

Projektijuht A. Adamson /allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

T. Pomerants

K1 K1 Projekteeritud kanalisatsioonitoru (ühiskanalisatsioonitoru)

Projekteeritud reovee-ülepumpla

KS11 KS11 Projekteeritud survekanalisatsioonitoru (ühiskanalisatsioonitoru)

T. Vilipõld

Kuupäev oktoober.2024

Tellija Osaühing Aiasaaduste väärinduskeskus

Töö number 230501

Mõõt 1:500

SK2 SK2 Projekteeritud sademeveekanalisatsioonitoru

OLMEKANALISATSIOONI LIITUMISPUNKT

KS21 KS21 Projekteeritud survesademekanalisatsioonitoru

ABIHOONE VEETORUSTIKU TÜHJENDMISE SKEEM V-1

V2 V2 Projekteeritud tuletõrjeveevarustusetoru

VEETORUSTIKU ÜHENDUSSKEEM V-2

SK2

SK-73

1 0 0 . 4 5

1 0 0 . 4 5

9 7 . 6 0

2 . 8 5

KS21

98.33

De110

H =

2 . 8 5

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-67

1 0 0 . 4 5

1 0 0 . 4 5

9 7 . 5 8

2 . 8 7

H =

2 . 8 7

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-68

9 9 . 7 6

9 9 . 7 6

9 7 . 4 1

2 . 3 5

149°

H =

2 . 3 5

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-69

9 8 . 4 8

9 8 . 4 8

9 7 . 1 7

1 . 3 1

165°

H =

1 . 3 1

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-70

9 8 . 5 4

9 8 . 5 4

9 7 . 0 4

1 . 5 0

162°

H =

1 . 5 0

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-71

9 8 . 0 3

9 8 . 0 3

9 6 . 8 0

9 4 . 9 3

1 . 2 3

3 . 1 0

168°

H =

3 . 1 0

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-72

9 6 . 2 4

9 6 . 2 4

9 4 . 7 4

1 . 5 0

173°

H =

1 . 5 0

4 0 0 / 3 1 5

De200 - 228.0m

VÄLJAJOOKS

9 5 . 7 0

9 5 . 7 0

9 4 . 6 0

1 . 1 0

H =

1 . 1 0

4 0 0 / 3 1 5

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

94.00

94.50

95.00

95.50

96.00

96.50

97.00

97.50

98.00

98.50

99.00

99.50

100.00

100.50

Mhor 1:500

Mvert 1:50

SK2 - kinnistuväline sademeveekanalisatsiooni pikiprofiil

160.7 37.9 29.5

0.005 0.005 0.005

4.4 34.0 48.8 25.2 48.2 37.9 29.5

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

SVP-1

9 9 . 4 0

9 9 . 4 0

9 7 . 6 0

1 . 8 0

K 2 1

98.23

De160

H =

2 . 4 0

6 0 0 / 8 0 0

KS21 KS21 KS21

KS-2

1 0 0 . 8 0

1 0 0 . 8 0

9 9 . 0 0

1 . 8 0

134°

H =

1 . 8 0

4 0 0 / 3 1 5

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

KS-3

1 0 0 . 9 0

1 0 0 . 9 0

9 9 . 1 0

1 . 8 0

131°

H =

1 . 8 0

4 0 0 / 3 1 5

De110 - 115.6m

SK-73

1 0 0 . 4 5

1 0 0 . 4 5

9 8 . 3 3

2 . 1 2

SK2

97.60

De200

H =

2 . 8 5

P E

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

97.00

97.50

98.00

98.50

99.00

99.50

100.00

100.50

Mhor 1:500

Mvert 1:50

KS21 - kinnistuväline sademevee pikiprofiil

0.024 0.010 47.8

57.4 10.5 0.016

57.4 10.5 47.8

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

RVP-1

1 0 0 . 8 0

1 0 0 . 8 0

9 9 . 0 0

1 . 8 0

K 1 1

98.68

De160

H =

2 . 5 0

P E

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-4

1 0 1 . 1 4

1 0 1 . 1 4

9 9 . 3 4

1 . 8 0

118°

H =

1 . 8 0

4 0 0 / 3 1 5

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-5

1 0 1 . 0 6

1 0 1 . 0 6

9 9 . 2 6

1 . 8 0

153°

H =

1 . 8 0

4 0 0 / 3 1 5

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-6

1 0 1 . 1 2

1 0 1 . 1 2

9 9 . 3 2

1 . 8 0

165°

H =

1 . 8 0

4 0 0 / 3 1 5

De110 - 196.1m

PROOVIVÕTU-RAHUTUSKAEV

RR-1

1 0 0 . 9 4

1 0 0 . 9 4

9 9 . 6 0

1 . 3 4

K

1

99.41

De160

H =

1 . 5 3

P E

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

98.00

98.50

99.00

99.50

100.00

100.50

101.00

101.50

Mhor 1:500

Mvert 1:50

KS11 - reovee survekanalisatsiooni pikiprofiil

0.014 25.6

0.001

0.004

24.1 0.003

80.6

65.8

24.1 25.6 80.6 65.8

1. PROJEKTI SELETUSKIRI, JOONISED JA MATERJALIDE SPETSIFIKATSIOON MOODUSTAVAD ÜHTSE TERVIKU JA TÄIENDAVAD

ÜKSTEIST.

2. TORUSTIKE PAIGALDAMINE PEAB VASTAMA :

2.1. EESTI STANDARDILE EVS-EN 1610:2007 JA SOOME NORMILE RIL 77

2.2. KAEVUDE JA TORUDE TOOTJA PAIGALDUSJUHISTELE

3. KAEVIKU KAEVAMISEL NING TOESTAMISEL ARVESTADA EHITUSSEADMETEGA, LADUSTATAVA PINNASE KOORMUSEGA ,

AVATUD KAEVIKU PIKKUSEGA JA TAGASITÄITE LADUSTAMISEGA . KAEVIKU TOESTAMATA JÄTMISEL TAGADA NÕLVADE

STABIILSUS NÕUETEKOHASTE KALLETEGA.

4. OLEMASOLEVATE KOMMUNIKATSIOONIDE KÕRGUSMÄRGID ON ORIENTEERUVAD, TRASSI MAHAMÄRKIMISEL TEHA

EELNEVALT KONTROLLMÕÕDISTUSED. NÕUDED TÖÖTAMISEL OLEMASOLEVATE TRASSIDE KAITSETSOONIS ON

ESITATUD SELETUSKIRJAS.

TORUSTIKU PAIGALDUSNÕUDED:

MÄRKUSED: 1. TORUSTIKU LAEST 30...40cm KÕRGUSELE PAIGALDADA HOIATUSLINT KOMMUNIKATSIOONI NIMETUSEGA.

2. VEETORUSTIKULE KINNITADA ISOLEERITUD VASKKAABEL RISTLÕIKEPINNAGA 2,5mm2 NII, ET SULGARMATUURI

JUURES TUUA SEE KAPE ALLA..

3. OLEMASOLEVATE ELEKTRIKAABLITE KÕRGUSMÄRGID ON ORIENTEERUVAD, KAEVIKU KAEVAMISEL TÄPSUSTADA

NENDE ASUKOHAD JA KAITSTA KAABLID POOLITATAVATE PP-KAABLIKAITSETORIDEGA dn110 .

4. VEE- JA KANALISATSIOONITORUSTIKUD PAIGALDADA ENNE SIDE- JA ELEKTRILIINIDE PAIGALDAMIST.

MÄRKUSED

1. Koordinaatsüsteem: L-EST97; Kõrgussüsteem: EH2000

2. Kõik maanteega ristuvad tehnovõrgud rajatakse kinnisel meetodil;

Projekteerija

Pikiprofiilid

Aiasaaduste väärindamiskeskus

Kesktänav 27 ja 29, Obinitsa küla, Setomaa vald,

Võru maakond

iConsultation OÜ

Kärneri 3-42, Tallinn 13521

Reg. nr. 12927096

+372 55 622 872

Vast. spetsialist

Joonis VK-6-01

Projekti nimi ja aadress

Projekti staadium

PP

Nr. Muudatus Projekteerija Kuupäev

Projektijuht A. Adamson

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

T. Pomerants

T. Vilipõld

Kuupäev oktoober.2024

Tellija

Osaühing Aiasaaduste

väärinduskeskus

Töö number 230501

Mõõt 1:500

Nimetus:

Dokument nr:

Projekti nr.

Kuupäev:

Insener:

Tähis

Mark

Nimetus

Description

Mõõt

Size

Mudel

Model

Kogus

Count

Ühik

Unit

Tootja/

Märkused Manufacturer/

Comment

PE100 veetorud PN10 SDR17 25 50 jm. nt. Pipelife

PE100 veetorud PN10 SDR17 50 185 jm. nt. Pipelife

PE100RC veetorud PN10 SDR17 225 15 jm. nt. Pipelife

Maakraan isetühjenev DN25 1 tk nt. Pipelife

Maakraan DN40 1 tk nt. Pipelife

Soojustatud veemõõdukaev PE 1000 D1000 Veemõõtja DN20, varustada

sulgkraanidega 1 tk Fertil

Kuivhüdrant koos ühendustorudega 1 kmpl Eccua

Tuletõrje veemahutid 108m3 vajalik maht 108m3 1 kmpl Eccua

Metallmärkelint, koos signaalkaabliga jm.

Kaeviku kaevamine ja täitmine vastavalt

joonisele VK-4-01 jm.

Olemasolevate veesõlmede likvideerimine ja

ehitamine vastavalt joonisele VKV-4-01 kpl

Toru kulgemiste mahamärkimine töö

Veetorustike läbipesu ja desifitseerimine töö

Survetorusde katsetamine töö

Olemasol. kommunikatsioonide

ümbertõstmine töö

Ehitusaegne veetõrje töö

Torustiku soojustamine töö

Välisvõrgud

Veevarustussüsteem V11 (kinnistusisene)

VKV-8-01

230501

Targo Pomerants

OBINITSA AIASAADUSTE

VÄÄRINDAMISKESKUS - Kesktänav 27 ja 29 /

Obinitsa küla / Setomaa / Võru mk

iConsultation OÜ, reg. nr: 12927096

oktoober 2024

Tarbeveesüsteemi spetsifikatsioon

Stadiuum: Põhiprojekt

Muu

SPETSIKATSIOON ON AINULT EHITUSHANKE KORRALDAMISEKS

Spetsifikatsioon ei sisalda abimaterjali.

Mahutabelit tuleb lugeda koos kogu projekti dokumentatsiooniga.

Lõpliku materjalide valiku ja sõlmede tehnilise teostuse teeb ehitaja.

Pakkuja peab arvestama kõigi kaasnevate töödega, mida ei ole ilmtingimata käesolevas spetsifikatsioonis esitatud, kuid mis on

Kõik mahud tuleb tööde käigus täpsustada

Nimetus:

Dokument nr:

Projekti nr.

Kuupäev:

Insener:

Tähis

Mark

Nimetus

Description

Mõõt

Size

Mudel

Model

Kogus

Count

Ühik

Unit

Tootja/ Märkused Manufacturer/

Comment

Sademeveekanalisatsiooni survetoru PP 110 120 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 110 90 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 160 60 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 200 400 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 250 80 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 315 45 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 400 35 jm. nt. Pipelife

Märkelint "Sademeveekanalisatsioon" jm. nt. Pipelife

Rennkanal 110 6 tk nt ACO

Sademeveelehter 110 18 tk nt ACO

Teleskoopiline sademevee restkaev kandliline PE

De560/500 koos malm kantluugiga 40T ja

settepesaga 300l

2 tk nt. Pipelife

Teleskoopiline sademevee restkaev PE De400/315

koos malm kantluugiga 40T ja settepesaga 300l 2

Teleskoopiline sademeveekanalisatsiooni vaatluskaev

PE De400/315 koos malmluugiga 40T 15 tk nt. Pipelife

Teleskoopiline sademeveekanalisatsiooni vaatluskaev

PE De560/500 koos malmluugiga 25T/40T vastavalt

asukohale

6 tk nt. Pipelife

Proovivõtukaev 200 1 tk nt. Pipelife

Voolurahustuskaev 600 1 tk nt. Pipelife

Sademevee I-klassi õlipüüdur möödavooluga liiva-

mudapüüduriga OIL SB I 10, koos automaatikakilbiga 1 tk

nt. Keskkond ja

partnerid

Sademevee PE pumpla koos automaatikakilbiga PE, üks pump, automaatikakilbiga 1 kmpl nt. Fertil

Kaeviku kaevamine ja täitmine vastavalt joonisele VKV-

4-01 jm.

Targo Pomerants

VKV-8-02

230501

Sademeveekanalisatsioon K21 (kinnistusisene)

Välisvõrgud

OBINITSA AIASAADUSTE VÄÄRINDAMISKESKUS -

Kesktänav 27 ja 29 / Obinitsa küla / Setomaa / Võru mk

iConsultation OÜ, reg. nr: 12927096

oktoober 2024

Kanalisatsioonisüsteemi spetsifikatsioon

Stadiuum: Põhiprojekt

Reoveekanalisatsiooni survetoru PP 110 200 jm. nt. Pipelife

Reoveekanalisatsioonitoru SN8 PVC 160 210 jm. nt. Pipelife

Kanalisatsiooni vaatluskaev 400/315 PE, malmluugiga 25T/40T vastavalt

asukohale 10 tk nt. Pipelife

Kanalisatsiooni vaatluskaev 560/500 PE, malmluugiga 25T/40T vastavalt

asukohale 1 tk nt. Pipelife

Reoveemõõtur koos automaatikaga pumpla

survetorule 1 tk nt. Nivuflow 750

Voolurahustus-proovivõtukaev 800/630 PE, malmluugiga 40T 1 tk nt. Pipelife

Reoveepumpla 1000 PE, dubleeritud pumbad,

automaatikakilbiga, kmpl nt. Fertil

Märkelint "Reoveekanalisatsioon" jm.

Kaeviku kaevamine ja täitmine vastavalt joonisele VKV-

4-01 jm.

Toru kulgemiste mahamärkimine töö

Survetorusde katsetamine töö

Isevoolsete torustike teostusmõõdistus töö

Olemasol. kommunikatsioonide ümbertõstmine töö

Ehitusaegne veetõrje töö

Torustiku soojustamine töö

Märkused:

Käesolevad loetelud on informatiivsed

Spetsifikatsioon ei sisalda abimaterjali.

Hinnapakkuja kontrollib spetsifikatsiooni vastavust ja teavitab tekkinud ebakõladest tellijat

või projekteerijat enne lõpliku kalkulatsiooni edastamist.

Seadmete ja materjalide asendamine sama või paremate parameetritega seadmetega ainult kooskõlas tellija ja projekteerijaga

Rennkanalid täpsustada sisearhitekti ja Tellijaga enne tellimist.

Täiendavalt arvestada sisevõrkude torustiku kinnitus- ja tuletõkketöödega (tuletõkkemähised ja -mansetid)

Kui joonistel kujutatud tööde teostamiseks on vajalikud spetsifikatsioonis mittetoodud materjalid, kuuluvad need töövõtu sisse.

Kanalisatsioon K11

Muu

1, 1

0,09

1,32 1

0, 47

0, 76

Tehniline spetsifikatsioon:

Vooluhulk

Õlimaht

Kõrgus

Laius

Pikkus

DN toru läbimõõt

Sissetuleva toru põhja kõrgus

Väljuva toru põhja kõrgus

Kaal

10 - 50 l/s

900 l

1 100 mm

1 000 mm

3 370 mm

315 mm

800 mm

760 mm

170 kg

De 315

Liivamaht 1 000 l

3,37

0,6

De 315 0,

8

0,70,6

0,69

0, 54

0,69

0, 54

0,69

0, 541

FailJoonis nr. Kuupäev Mõõt

Objekt / Aadress

Joonise nimetus

1

KESKKOND & PARTNERID OÜ

Reg. nr. 11006388

Vasara 50, Tartu 50113

Tel. 733 0350; Fax. 730 4448

1:2506.11.2017OIL SB I 10

ÕLI- LIIVAPÜÜDUR OIL SB I 10

Mõõt Projekteerija

Kuupäev

Hüdrant iConsultation OÜ

Kärneri 3-42, Tallinn 13521 Reg. nr. 12927096 +372 55 622 872

Tellija

Vast. spetsialist

Joonis VK-9-06

Töö number

Projekti staadium PP

T. Vilipõld

Nr. Muudatus Projekteerija Kuupäev

Projektijuht A. Adamson

T. Pomerants

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Aiasaaduste väärindamiskeskus Kesktänav 27 ja 29, Obinitsa küla, Setomaa vald, Võru maakond

Projekti nimi ja aadress

oktoober.2024

Osaühing Aiasaaduste väärinduskeskus

230501

Kliendijoonise nimetus: VEEMÕÕTJAKAEV Ø1000

11415 Tallinn, Estonia tel. faks (+372) 621 1259

.fertil.ee, infowww fertil.ee@

AS Fertil, Peterburi tee 2A

Mõõtkava:

Kinnitas:Kontr.:

Kuupäev:Joonise nr:

Projekt.:

Objekt:

(+372) 621 5392

2 1

Redel Tõsteaas

1 2

3 Tühjenduskraan 1

1:25

DN20 h = 1600

VEEMÕÕTJAKAEV Ø1000

h = mm (standardkõrgus 1800 mm)

Märkused:

h = torustiku sügavus maapinnast

ISEANKURDUV

Kui vesi on piisavalt puhas, võib loobuda mudafiltrist.

Soojustuskaas

5 4

6 Tagasilöögiklapp Mudafilter

Kuulkraan 1 3 1 1

Ø600

vastavalt veemõõtjale

10

9 8

Kaevu korpus Lukustatav plastluuk

Ø1000, H=2100 Ø620

1 1

11 Sisend-/väljundtoru De20 1 Veemõõtja

Nimetus Mõõdud Tk 1

Nr

De32De25 De40 De75De63

DN20 DN25

7

vastavalt veemõõtjale vastavalt veemõõtjale

(vali - x)

(vali - x) (vali - x)

X

X

Nõuded tehnovõrkude ja -rajatiste

teemaale kavandamisel

MA 2018-015

1

SISUKORD

1 Juhendi eesmärk ja kohaldamisala ...................................................................................... 2

2 Üldised põhimõtted ............................................................................................................. 2

3 Nõuded projekti koostamisele ............................................................................................. 6

4 Nõuded tehnovõrgu ehitustegevusele teemaal .................................................................... 7

Tabel 1 ................................................................................................................................. 8

Lisa 2 Tehnovõrgu paiknemine teemaal. ....................................................................... 10

Lisa 3 Tehnovõrgu läbiviigu ristmevälja joonis ja katete taastamine. .......................... 11

Lisa 4 Juhis riigitee äärse veevõtukoha teenindusala kavandamiseks. .......................... 12

Lisa 5 Nõuded paigaldustäpsusele teemaale paigaldamisel .......................................... 13

Lisa 6 Juhis isikliku kasutusõiguse (edaspidi IKÕ) seadmiseks tehnovõrkude projektides

14

2

1 JUHENDI EESMÄRK JA KOHALDAMISALA

1.1. Juhendi eesmärk on üldistatult välja tuua ehitusseadustiku (EhS) § 99 lg 3 kohased

nõuded riigiteede (edaspidi tee) alustele ja neid teenindavatele kinnisasjadele (edaspidi

teemaa) tehnovõrkude ja -rajatiste (edaspidi tehnovõrk) kavandamisel. Juhendis on välja

toodud tee toimimisest, ohutusest ning konstruktsioonide ja rajatiste püsivuse tagamise

vajadusest tingitud nõuded, samuti on välja toodud juhised, millega tuleb arvestada

teemaale tehnovõrgu kavandamisel ning väljaehitamisel.

1.2. Juhendit kohaldatakse kõigile teemaale kavandatavatele tehnovõrkudele, sealhulgas

elektri-, side-, gaasi-, keskkütte-, sademevee-, vee- ja kanalisatsioonitrasside ning nende

juurde kuuluvate rajatiste, konstruktsioonide ja seadmete paigaldamisel teemaale. Samuti

kohaldatakse juhendit teemaale kavandatavatele maaparandusrajatistele.

1.3. Juhendis toodut tuleb järgida ka juhtudel, kui:

1.3.1. maa sisse paigaldatav tehnovõrk paigaldatakse teemaast väljapoole, kuid selle

kaitsevöönd või selle paigaldamiseks kaevatav kaevik ulatub teemaale või mõjutab

tee niiskusrežiimi või tee püsivust või toimimist muul viisil;

1.3.2. kavandatava õhuliini postid asuvad väljaspool teemaad, kuid liini kaitsevöönd

ulatub teemaale või õhuliini postide või mastide kõrgus on suurem kui tee

muldkeha ja õhuliini posti/masti vaheline kaugus;

1.3.3. teemaal on vaja teha olemasoleva tehnovõrguga seotud töid, sh avariitöid.

2 ÜLDISED PÕHIMÕTTED

2.1. Vastavalt riigivaraseaduse § 15 lg 2 ei anta riigivara kasutamiseks, kui kasutamiseks

andmine raskendaks oluliselt selle varaga seotud riigivara otstarbekohast kasutamist või

muudaks selle võimatuks.

2.2. Nii rööpse kui ka ristuva tehnovõrgu paiknemise kokkuleppeliste erilahenduste ja selgete

konfliktobjektide (kavandatav tee ümberehitus vms) puhul tuuakse teemaa isikliku

kasutusõiguse lepingus välja, et teede ehitustöödele ette jääva tehnovõrgu ümbertõstmise

kulud kannab tehnovõrgu omanik.

2.3. Riigiteega rööpsed tehnovõrgud 2.3.1. Riigiteega rööpseid tehnovõrke saab teemaale kavandada ainult tee toimimise

vajadustest (tee laiendamine, kraavide rajamine, märkide, piirde ja tähispostide

paigaldamine, tee korrashoid, tee koosseisu kuuluvate rajatiste ehitamine jne) üle

jääva vaba teemaa olemasolul. Vaba teemaa olemasolu selgub projekteerimistööde

käigus geoaluse valmimise järgselt, arvestades tehnovõrgu paiknemise tüüpseid

lahendusi (vt Lisa 2) ja tee perspektiivse laiendamise vajadustega.

2.3.2. Piki teemaad tehnovõrgu projekteerimisel võib Maanteeamet nõuda tehnovõrgu

teemaale kavandamise vajaduse põhjendamist, samuti projekti koostamise käigus

alternatiivsete lahenduste kaalumist ning tehniliselt ning majanduslikult

otstarbekaima lahenduse välja selgitamist.

2.3.3. Kui väljaspool teemaad tehniliselt ja majanduslikult otstarbekam lahendus

puudub, tuleb tehnovõrk planeerida võimalikul teemaa piiri lähedusse, tee

konstruktsioonist (s.o. muldkeha, kraavid, teerajatised jne) võimalikult kaugele.

Juhul kui teemaal juba paiknevad tehnovõrgud ja nende juures on vaba teemaa

olemas, siis tuleb uus tehnovõrk kavandada olemasolevate suhtes vähima lubatud

kujaga.

2.3.4. Teega rööpse tehnovõrgu paigaldamine tee muldesse ei ole lubatav. Reeglina on

tehnovõrke võimalik paigaldada tee mullet lahti kaevamata (kinnisel meetodil) tee

3

mulde alla ohutule sügavusele (vt Tabel 1, kus on toodud minimaalsed nõuded).

Erandjuhul võib tehnovõrku tee muldesse paigutada asulates, kus muid võimalusi

ei ole.

2.3.5. Teega rööpseid tehnovõrke teekraavidesse (sh põhi, nõlvad) mitte planeerida.

Teiste tehniliste võimaluste puudumisel kavandada kaablid kraavi põhja kinnisel

meetodil vähemalt Tabelis 1 toodud sügavusele. Lahtisel meetodil kaabli

paigaldamist võib kraavi põhja kavandada juhul, kui tegevusega ei ohustata tee ega

kraavi nõlvade püsivust. Kaabli paigaldamise jälg tuleb tihendada, põhi ja nõlvad

taastada vastavalt endisele olukorrale.

2.3.6. Tehnovõrgud tuleb kogu teemaa ulatuses rajada kaitsetorus, v.a juhul kui

Maanteeamet on lubanud erandi. Kaitsetoru tugevus peab võimaldama teemaal

tehnovõrgu asukohas teehoiu teostamist. Kaitsetoru rõngasjäikus peab vastama

Tabelis 1 toodud nõuetele.

2.3.7. Tehnovõrgu paigutuse tüüpsed lahendused rööpkulgemisel on toodud juhendi

Lisas 2. Tüüpsetest lahendustest kõrvale kaldumisel ja muude probleemsete

asukohtade või teelõikude puhul võib Maanteeamet vajadusel nõuda eeluuringu

(sh täiendavad mõõdistused, geoloogilised uuringud, teerajatiste elementide ja

nende kihtide väljaselgitamine [dreenkihid, geovõrgud, geotekstiilid,

haljastusmatid jne], analüüs arendushuvi osas – kraavid, tähispostid, teepiirded,

müratõkked, ulukitarad, JJT jne [rajamine tulevikus]) tegemist.

2.4. Teega ristuvad tehnovõrgud 2.4.1. Tee alt läbi viidavad tehnovõrgud rajada kinnisel meetodil ning kogu teemaa

ulatuses kaitsetorus, v.a juhul kui Maanteeamet on lubanud teistsuguse lahenduse.

2.4.2. Kaitsetoru peab teekonstruktsioonide all olema piisavalt tugev teostamaks

teehoidu tehnovõrgu asukohas. Kaitsetoru rõngasjäikus peab vastama Tabelis 1

toodud nõuetele.

2.4.3. Tehnovõrgu läbiviigu ristmevälja joonise näidis ning katete taastamise lahenduse

näidised on toodud juhendi Lisas 3.

2.5. Kaevetööde teemaale kavandamisel tuleb arvestada järgmiste põhimõtetega:

2.5.1. Tehnovõrgu kavandamist avatud meetodil (lahtise kaevena) võib lähemal kui 1

m teerajatistele kasutada vaid juhul kui projektis on välja toodud põhjendused,

kaalutud alternatiivseid lahendusi ning puudub tehniliselt ja majanduslikult

otstarbekam lahendus. Lähemale kui 2 m truubitorust või truubiotsa kindlustusest

on lubatav tehnovõrku kavandada vaid kinnisel meetodil, vähemalt 1 m sügavusel

truubi põhjast.

2.5.2. Puurimiskaevikud ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või

nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal

kui 2,0 m.).

2.5.3. Teekonstruktsioone puudutavate kaevetööde puhul tuleb tehnovõrgu

ehitusprojekti koosseisus koostada teekonstruktsioonide taastamise projekt

(teeprojekt). Teeprojekti koostamisel lähtuda kehtivatest õigusaktidest ja

Maanteeameti juhistest.

2.5.4. Avatud meetodil ristisuunalise lahtise ehituskaeviku ja selle taastamise

projekteerimisel tuleb juhinduda Maanteeameti koduleheküljel

(https://www.mnt.ee/et/ametist/juhendid/projekteerimisjuhendid) toodud põhitee

truubi tüüpjoonistest.

2.5.5. Tee-elementide taastamiseks annab Maanteeamet nõuded objektipõhiselt EhS §

99 lg 3 alusel.

2.5.6. Teedeehituslike taastamistööde kavandamisel tuleb arvestada käesoleva juhendi

p 4 toodud nõuetega.

4

2.5.7. Avatud meetodil kaablitrassi ehitamisel tuleb trassi teljest 1 m mõlemale poole

(1+1 m) kavandada ettejäävate puude ja võsa raadamine, kändude juurimine ning

raiejääkide utiliseerimine kooskõlas metsaseaduse ja muude õigusaktidega.

Väljakaevatud kivid ei tohi jääda teemaale, vajadusel need utiliseerida.

Raadamiseks vajaliku raieloa väljastab Riigimetsa Majandamise Keskus.

2.6. Sildade ja viaduktide konstruktsioonide külge ja nende alla, samuti truubi peale ja läbi

truubi tehnovõrke ei rajata. Truubi peale on lubatav vaid side- või madalpingekaablite

kavandamine juhul, kui muldkeha paksus truubi peal on vähemalt 1,5 m.

2.7. Truubi, silla või viadukti remondi või ümberehituse käigus toimub truubi peal ning silla

või viadukti küljes oleva tehnovõrgu kaitsmine, ajutine ümbertõstmine ja/või teise kohta

paigutamine tehnovõrgu omaniku kulul. Sellesisuline kohustus kajastatakse tehnovõrgu

ja -rajatise isikliku kasutusõiguse lepingus.

2.8. Tehnovõrk ja selle rajatised tuleb projekteerida, kaitsta ja tähistada nii, et oleks välistatud

nende kahjustumine tavapärasest suvisest ja talvisest teehooldest. Kui tehnovõrk või selle

rajatis ei ole rajatud vastavalt projektile või ei ole kaitstud või tähistatud käesolevas

juhendis toodud viisil, ei vastuta tee omanik tehnovõrkude või rajatiste kahjustamise eest.

2.9. Tehnovõrgu maapealsed osad (õhuliini mastid, toed, tõmmitsad, kilbid, alajaamad,

hüdrandid jne) tuleb kavandada väljapoole teemaad. Maapealseid rajatisi võib teemaale

kavandada üksnes põhjendatud juhul kui Maanteeamet on lubanud erandi ja arvestatakse

majandus- ja taristuministri 05.08.2015.a määruse nr 106 „Tee projekteerimise normide“

lisas „Maanteede projekteerimisnormides“ (edaspidi projekteerimisnormid) toodud teega

külgneva vaba ruumi, külgnähtavuse ja ristumiskohtade nähtavuskolmnurkade nõuetega.

Postide, mastide jms kõrgete ehitiste kavandamisel tuleb arvestada

projekteerimisnormide p 8.2 lõikes 2 ja 3 toodud nõuetega posti või masti kauguse osas.

2.10. Hüdrandid tuleb teehoiu nõuetekohaseks teostamiseks paigutada väljapoole teega

külgnevat vaba ruumi, kuid mitte lähemale kui 5 m kaugusele teekatte servast. Hüdrandi

paigutamisel tuleb arvestada selle hooldamiseks vajaliku teenindusalaga, sh hüdranti

kasutava päästeauto ruumivajadusega. Juhised hüdrandi teenindusala vajaduse arvesse

võtmiseks on toodud käesoleva juhendi Lisas 4.

2.11. Tee muldesse (kaasa arvatud kergliiklusteed ning jalgratta- ja jalgteede mulded) kaevusid

mitte kavandada. Tee muldesse või selle alla kavandatud kaablite puhul tuleb projektis

ette näha liitumiskaevud ja -lahendused selliselt, et liitumist saaks teha mullet lahti

kaevamata.

2.12. Uute tehnovõrkude projekteerimine planeeritava teeobjekti konstruktsioonide alla on

aktsepteeritav vaid erandjuhul Maanteeameti nõusolekul muude tehniliselt ja

majanduslikult otstarbekamate lahenduste puudumisel vastavalt Maanteeameti

igakordsetele nõuetele.

2.13. Õhuliinide kavandamisel tuleb lähtuda projekteerimisnormidest ja Eesti standardist EVS-

EN 50341-2-20. Sideõhuliinide puhul tuleb aluseks võtta Eesti standardis EVS-EN

50341-2-20 1 kilovolti elektriliini kohta esitatud nõuded. Muuhulgas tuleb järgida, et

sõiduteega lõikuva õhuliini vähim kõrgus tee pinnast juhtme suurima rippe puhul peab

olema minimaalselt 7 m.

2.14. Tee või sellega külgneva ala valgustuse kavandamisel lähtuda Maanteeameti peadirektori

22.12.2014 käskkirjaga kinnitatud „Riigimaanteede valgustamise juhisest“ ning

elektriühenduste projekteerimisel käesolevas juhendis maakaableid ja õhuliine

puudutavast osast.

2.15. Juhul kui torustikku ei ole võimalik kavandada käesolevale juhendile lisatud Tabelis 1

toodud sügavusele, siis tuleb projektis ette näha külmumisohuga torustiku soojustamine.

2.16. Tehnovõrgu avariide korral, millega kaasnevad tööd tee konstruktsioonides, toimub

teekonstruktsiooni taastamine Maanteeameti poolt väljastatud nõuete kohaselt

tehnovõrgu omaniku kulul omanikujärelevalve või Maanteeameti esindaja kontrolli all.

5

2.17. Käesolevas juhendis kirjeldatud nõuded on üldised. Vastavalt konkreetsele olukorrale

võib Maanteeamet lisada täiendavaid nõudeid või tingimusi.

6

3 NÕUDED PROJEKTI KOOSTAMISELE

3.1. Tehnovõrgu teemaasse kavandamisel tuleb koostada projekt või selge, ruumiliselt

määratletud tööde kirjeldus (lihtsamatel juhtudel juhul kui projekti nõuet õigusaktidest ei

tulene), sh peab määratletud olema tehnovõrgu sügavus, kaevikute ulatus ja vahemaad

tee konstruktsioonidest. Projektid ning tööde kirjeldused tuleb esitada Maanteeametile

kooskõlastamiseks .pdf ja .dwg (.dgn) formaadis.

3.2. Enne projekti koostamist tuleb vastavalt ehitusseadustiku § 99 lg 3 taotleda

Maanteeametilt nõuded tehnovõrgu rajamiseks tee piirides.

3.3. Tehnovõrgu planeeritav asukoht esitatakse projekti kooskõlastuse taotlustes tee

kilometraaži järgi min 10 m täpsusega. Kui pole võimalik kilometraaži määrata

(liiklussõlmed, maantee trassi muutus), esitatakse taotluses tehnovõrgu asukoht Eesti

Vabariigis kehtivas koordinaatsüsteemis.

3.4. Projekti geodeetiline alusplaan peab vastama majandus- ja taristuministri 14.04.2016

määrusele nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad

nõuded“ ja Maanteeameti peadirektori 13.05.2008 käskkirja nr 102 “Täiendavad nõuded

topo-geodeetilistele uurimistöödele teede projekteerimisel”. (http://www.mnt.ee, rubriik

„Ametist“, „Juhendid“ /Projekteerimisjuhendid) nõuetele. Projekti kooskõlastamiseks

esitamise hetkel võib geodeetiline mõõdistus olla kuni ühe aasta vanune.

3.5. Projekt peab arvestama geoloogiliste tingimustega tehnovõrgu paigaldamiseks.

Vajadusel tuleb selle kindlakstegemiseks teostada geoloogilised uuringud ja/või

analüüsida olevate pinnasekihtide külmakerkelisust. Uuringute piisava mahu eest

vastutab tehnovõrgu paigaldamise taotleja.

3.6. Teemaale tehnovõrgu kavandamisel tuleb projektis välja tuua paigaldamistehnoloogia iga

trassi lõigu kohta (näiteks: suundpuurimine, adraga paigaldus, adraga paigaldus nurga all,

lahtine kaeve jne).

3.7. Projekti asendiplaanil peavad olema ära näidatud teemaa ja teekaitsevööndi piirid, kõigi

riigitee kaitsevööndisse kavandatud tehnovõrkude ruumikujud (mh ka tõmmitsad ja

maanduspaigaldised), nende kaugused iseloomulikes kohtades teekatte servast ja/või tee

teljest ning teemaa piirist, ristumiste aadressid. Avatud kaevete, sh puurimiskaevikute

puhul tuleb välja tuua kaevikute piirjooned ning nende kaugused teekatte servast.

3.8. Ristumiste kohta nii kinnisel kui ka avatud meetodil tuleb esitada eraldi mõõtkavalised

lõikejoonised, näitamaks tehnovõrgu paiknemist tee muldkehas. Joonistele tuleb loetavalt

kanda olemasoleva tee ja teekatte kontuur, olemasolevate ehitiste ja projekteeritava

tehnovõrgu asukoht ja nende sügavused maapinnast ning teekattest, teemaa piirid,

puurimiskaevikute asukohad ja kontuurid ning nende kaugused teekattest ja/või

muldkeha alumisest nõlvajoonest, kaitsetoru paiknemine. Lõigete vertikaalne mõõtkava

peab olema 1:50 või 1:25 ja horisontaalne vastavalt 1:100 või 1:50.

3.9. Koos projektiga tuleb esitada kooskõlastamiseks tehnovõrgu rajamiseks vajaliku riigimaa

isikliku kasutusõiguse plaan. Nõuded isikliku kasutusõiguse plaanidele on välja toodud

juhendi Lisas 6.

3.10. Olemasolevate tehnovõrkude või kasutusõiguse kasutamisel tuleb projektis välja tuua

andmed reservtoru või õhuliini omaniku ja teemaal paiknemise seadusliku aluse kohta.

7

4 NÕUDED TEHNOVÕRGU EHITUSTEGEVUSELE TEEMAAL

4.1. Teemaal tehnovõrgu ehitustegevuse kavandamisel ja läbiviimisel tuleb lähtuda

Maanteeameti avalikust teenuse „Tehnovõrgu või -rajatise ehitamine riigitee

maaüksustele“ kirjeldusest, mis on leitav Maanteeameti kodulehelt, Maanteeameti poolt

kooskõlastatud projektist, samuti projektile Maanteeameti poolt antud kooskõlastuses,

riigimaa isikliku kasutusõiguse lepingus ning allpool toodud nõuetest.

4.2. Tehnovõrgu omanikul tuleb sõlmida enne teemaal töödega alustamist isikliku

kasutusõiguse leping tehnovõrgu ja -rajatise ehitamiseks ja talumiseks.

4.3. Tööde alustamiseks peab olema koostatud ja Maanteeametiga kooskõlastatud ehitusaegse

liikluskorralduse projekt. Tööd tuleb kavandada liiklust sulgemata, v.a juhul kui

Maanteeamet on lubanud erandi.

4.4. Tee-ehituslikke taastamistöid tohib teel teostada vastavat pädevust omav isik.

4.5. Teedeehituslikke taastamistöid vajavate tehnovõrgu ehitustööde tegemiseks sõlmitakse

leping, milles sätestatakse eelkõige tehnilised nõuded, tähtajad ja vastutus. Taastamine

toimub tehnovõrgu omaniku kulul ja organiseerimisel. Kui püsikatet ei saa

ilmastikuolude tõttu paigaldada, tuleb lepingus käsitleda ka ajutiste katete paigaldamist.

4.6. Tehnovõrgu omanik peab teekonstruktsioonide taastamist nõudvate ning

teekonstruktsioone ohustavate ehitustööde tegemisel Maanteeametile tagama

teekonstruktsioonidele tekkinud võimalike kahjustuste likvideerimise oma kuludega 5

aastase garantiiperioodi vältel.

4.7. Tehnovõrgu ehituse käigus on keelatud teha projektis kajastamata tegevusi, mis

kahjustavad teekonstruktsioone, sh ehitustehnikaga manööverdamine teel ja mulde

nõlvadel, v.a juhul kui Maanteeamet on lubanud erandi.

4.8. Teel, teekraavis ja mulde nõlvadel materjalide ladustamine on keelatud, v.a juhul kui

Maanteeamet on lubanud erandi.

4.9. Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla

ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis –

„Maastikukujundustööd“ toodud kvaliteedinõuetele.

4.10. Pärast tööde lõppu tuleb korrastatud teemaa ja taastatud teekonstruktsioonid avaliku

teenuse kirjelduse kohaselt üle anda ning esitada digitaalsed (nõudmisel ka paberkandjal)

teostusjoonised .pdf ja .dwg (.dgn) formaadis, hiljemalt ühe kuu jooksul pärast tööde

valmimist. Koos teostusjoonistega esitada kaaskiri, kus on välja toodud kõrvalekalded

projektist. Teostusjoonised peavad vastama majandus- ja taristuministri 14.04.2016

määrusele nr 34 „Topo-geodeetilistele uuringutele ja teostusmõõdistusele esitavad

nõuded“.

4.11. Tehnovõrgu omanik kohustub tagama, et tehnovõrk oleks paigaldatud vastavalt projektile

ja Maanteeameti poolt esitatud nõuetele. Maanteeamet ega Maanteeameti tellimusel

tegutsev ettevõte ei ole kohustatud taastama tehnovõrke ega hüvitama tekkinud kahju, kui

tehnovõrke vigastati seetõttu, et tehnovõrgud ei asunud projektis ja Maanteeameti poolt

määratud asukohas või ei olnud nõuetekohaselt kaitstud või tähistatud. Maksimaalsed

lubatud vead tehnovõrkude teemaale paigaldamisel on toodud juhendi Lisas 5.

8

Tabel 1

K aa

b li

k an

al is

at si

o o

n ,

si d

ek aa

b el

v õ

i

el ek

tr ik

aa b

el k

u n i

1 1

0 k

V

E

le k ti

rk aa

b el

1 1

0 k

V +

v õ

i g

aa si

to ru

st ik

K an

al is

at si

o o

n it

o ru

st ik

v õ

i k

au g

k ü tt

et o ru

st ik

V ee

to ru

st ik

M aa

p ar

an d

u ss

ü st

ee m

i

v õ

i sa

d em

ev ee

t o

ru st

ik

Vähim sügavus riigi põhimaantee või

arendushuviga tee katte ja mulde all 2,2 m 2,2 m 2,2 m 2,2 m x

Vähim sügavus tugi- või

kõrvalmaantee katte ja mulde all 1,5 m 1,5 m

külmumispiir,

kuid mitte

vähem kui

1,5 m

1,8 x

Kaitsetoru tee mulde all või ristumisel

teega või kraaviga teemaal

(survetugevus/rõngasjäikus)

1250 N/

16

kN/m²

1250 N/

16

kN/m²

1250 N/

16 kN/m²

1250 N/

16

kN/m²

1250 N/

16

kN/m²

Kaitsetoru teemaal, v.a. mulde all ja

ristumisel teega või kraaviga

(survetugevus/rõngasjäikus)

750 N/

8 kN/m²

750 N/

8 kN/m²

750 N/

8 kN/m²

750 N/

8 kN/m²

750 N/

8 kN/m²

Vähim sügavus teemaal, mulde

nõlvast kuni 1 m kaugusel 1,2 m**

ei ole

lubatud

külmumispiir,

kuid mitte

vähem kui

1,2 m

1,8 m x

Vähim sügavus teemaal, mulde

nõlvast kaugemal kui 1 m või kraavi

põhjas

1,0 m** 1,0 m

külmumispiir,

kuid mitte

vähem kui

1,0 m

1,8 m x

Vähim sügavus teemaal ristumisel

kraaviga, kraavi või muu

vooluveekogu ning truubi põhjast

1,0 m 1,0 m

külmumispiir,

kuid mitte

vähem kui

1,0 m

1,8 m x

Vähim kaugus teemaal paiknevast

truubist ja truubi otsast 2,0 m 3,0 m 2,0 m 2,0 m x

Vähim kaugus silla, tunneli või

viadukti konstruktsioonidest 3,0 m 3,0 m 3,0 m 3,0 m x

Avatud kaeviku vähim kaugus

teemaal paikneva kraavi

välisnõlvast***

1,0 m 1,0 m 1,0 m 1,0 m x

Avatud kaeviku vähim kaugus tee

nõlva alumisest joonest*** 1,0 m 1,0 m 1,0 m 1,0 m x

Avatud kaeviku vähim kaugus

teekattest mulde nõlva

puudumisel***

3,0 m 3,0 m 3,0 m 3,0 m x

Vähim sügavus liiklusmärgi posti,

torupiirde posti või ulukitara posti

juures

2,0 m 2,0 m 2,0 m 2,0 m x

Vähim kaugus liiklusmärgi, torupiirde

või ulukitara postist teemaal juhul kui

sügavuse nõue ei ole täidetud

1,0 m 1,0 m 1,0 m 1,0 m x

Näitajad

teemaale paigaldamisel

Tehnovõrk

9

Vähim sügavus valgustimasti,

märgikonsooli jms vundamendi

asukohas või teepiirde all (kinnise

meetodi puhul)

2,5 m 2,5 m 2,5 m 2,5 m x

Vähim kaugus valgustimastist,

märgikonsoolist, teepiirdest jms

teemaal juhul kui sügavuse nõue ei

ole täidetud (lahtine kaeve/ kinnise

meetod)*

2,5/1,5 m 2,5/1,5 m 2,5/1,5 m 2,5/1,5 m x

* adraga paigaldamist loetakse siin kinnise meetodi alla.

** Tänavavalgustuse kaablite paigaldamisel võib põhjendatud juhtudel

kasutada sügavust 0,7 m, sidekaablitel adraga paigaldusel 0,9 m.

*** Nõude täitmisel tuleb arvestada ka tehnovõrgu rajamissügavust ja mulde

varisemisnurka (kaeviku [sh puurkaeviku] sügavus, varisemisnurk 1:1)

x tuleb lahendada projektis igakordselt koostöös Maanteeametiga

10

Lisa 2 Tehnovõrgu paiknemine teemaal.

Joonis 1 aktsepteeritud tehnovõrgu asukohad

Joonis 2 Näited konfliktiohuga asukohtadest.

teemaa piir (1) teemaa piir (3) teemaa piir (2)

kate

alused

mulle

katend

piiririba

teekraav

(1)

(2) (2)

11

Lisa 3 Tehnovõrgu läbiviigu ristmevälja joonis ja katete taastamine.

Katete taastamise lahenduse näidisjoonised

12

Lisa 4 Juhis riigitee äärse veevõtukoha teenindusala kavandamiseks.

Eeldatav

liiklussagedus

50 km/h 70 km/h 90 km/h

0-50 = VI klass

Peatumine riigitee

peenral*

Peatumine riigitee

peenral*

Peatumine riigitee

peenral*

50- 500 = V klass Peatumine riigitee

peenral*

Peatumine riigitee

peenral*

Ümberpööramist

võimaldav tasku või

mahasõit

500-3000 = IV klass Peatumine riigitee

peenral*

AKÖL< 1500 teepeenral.

Ümberpööramist

võimaldav plats/tasku või

mahasõit

Ümberpööramist

võimaldav plats/tasku

3000-6000 = III

klass

Ümberpööramist

võimaldav plats/tasku

või mahasõit

Ümberpööramist

võimaldav plats/tasku

Ümberpööramist

võimaldav plats/tasku

6000 - edasi Ümberpööramist

võimaldav plats/tasku

Ümberpööramist

võimaldav plats

Ümberpööramist

võimaldav plats

*Kui riigitee on nii kitsas, et kaks päästeautot (laius 2,5 m) ei mahu üksteisest mööduma, ei saa

rakendada peatumine peenral lahendust, sel juhul tuleb rajada plats, tasku või mahasõit

Selgitused tabelile:

1) Peatumine riigitee peenral = liiklustakistus. On vaja tagada vaba läbipääs peatuva

päästeauto korral > 3,5 meetrit

2) Mahasõit – päästeautod on riigiteelt ära, ei tekita liiklustakistust, kuid mahasõidule

manööverdamine toimub riigiteel.

3) Plats/tasku - ümberpööramine ning manööverdamine toimuvad väljaspool riigiteed

4) Tasku all on mõeldud eelkõige suletud taskut,

Täiendavad juhised:

- Arvestada tuleb, et olenemata riigitee laiusest vajab päästeauto ümberpööramiseks

ristmikku, mahasõitu, teelaiendit vms.

- Veevõtukoha asukohavalikul peab arvestama, et peatumisnähtavus oleks tagatud.

- Mahasõidu, platsi kandevõimeks tuleb arvestada vähemalt 25 t (EVS 812:6:2012).

13

Lisa 5 Nõuded paigaldustäpsusele teemaale paigaldamisel

K aa

b li

k an

al is

at si

o o

n ,

si d

ek aa

b el

v õ

i

el ek

tr ik

aa b

el k

u n i

1 1

0 k

V

E le

k ti

rk aa

b el

1 1

0 k

V +

v õ

i

g aa

si to

ru st

ik

K an

al is

at si

o o

n it

o ru

st ik

v õ

i k

au g

k ü tt

et o ru

st ik

V ee

to ru

st ik

M aa

p ar

an d

u ss

ü st

ee m

i

v õ

i sa

d em

ev ee

t o

ru st

ik

Sügavus tee maaüksusel* 50 mm 50 mm 50 mm 50 mm 50 mm

Horisontaalne paiknemine lõikumisel

teega 300 mm 300 mm 300 mm 300 mm 300 mm

Kaugus tee konstruktsioonidest või

muudest tee-elementidest või -rajatistest 200 mm 200 mm 200 mm 200 mm 200 mm

* Projektsest sügavusest võib tehnovõrku sügavamale paigaldada kui see ei ole projektis välistatud,

sellega ei ohustata teisi tehnovõrke, teekonstruktsioone ega -rajatisi.

Lubatud

hälbed projektist

teemaale paigaldamisel

Tehnovõrk

14

Lisa 6 Juhis isikliku kasutusõiguse (edaspidi IKÕ) seadmiseks tehnovõrkude projektides

1. Üldist:

1.1.Juhul kui kolmandad isikud kavandavad tehnovõrkude rajamist riigiteede alustele ja

neid teenindavatele kinnisasjadele, tuleb sõlmida IKÕ leping, mille sisuks on

õigustatud isikule õiguse andmine nimetatud kinnisasja osale tehnovõrgu või -

rajatise (edaspidi Ehitis) ehitamiseks, korrashoiuks ja/või omamiseks.

1.2.Tehnovõrgu paiknemise kokkuleppeliste erilahenduste ja selgete konfliktobjektide

(kavandatav tee ümberehitus vms) puhul tuuakse teemaa isikliku kasutusõiguse

lepingus välja, et teede ehitustöödele ette jääva tehnovõrgu ümbertõstmise kulud

kannab tehnovõrgu omanik.

1.3.IKÕ seadmiseks tuleb koostada tehnovõrgu projektis sisalduva joonisena isikliku

kasutusõiguse plaan (edaspidi IKÕ plaan). Isikliku kasutusõiguse seadmise plaan on

aluseks isikliku kasutusõiguse seadmise lepingule*.

1.4.Lepingust tulenevalt on riigitee aluse maa omanikul õigus kontrollida õigustatud isiku

tegevust lepingust tulenevate kohustuste täitmisel ja nõuda õigustatud isikult

kohustuse täitmist viisil, mis ei takista omanikul riigitee teehoiu teostamist ja

omanikul on kohustus hoiduda tegevustest, mis takistaks õigustatud isikul

kasutusõiguse alal teehoiu teostamist.

1.5.Kui tehnovõrk või selle rajatis ei ole rajatud vastavalt projektile või ei ole kaitstud või

tähistatud käesolevas juhendis toodud viisil, ei vastuta tee omanik tehnovõrkude või

rajatiste kahjustamise eest.

1.6.Lepingu lõpetamiseks tuleb teatades sellest teisele poolele ette vähemalt kuus (6)

kuud. Omanik jätab endale õiguse lõpetada leping erakorraliselt olukorras, kus

kasutamiseks antud isikliku kasutusõiguse ala on vajalik riigivõimu teostamiseks või

muul avalikul eesmärgil.

1.7.Õiguse andmine kinnisaja osale võib olla tähtajaline.

2. Üldised nõuded IKÕ plaani vormistamiseks :

2.1.IKÕ plaan(id) koostatakse sarnaselt projekti asendiplaani joonisele .dwg või .dgn

formaadis ja nimetatakse kirjanurgas „Isikliku kasutusõiguse seadmise plaan“.

2.2.IKÕ plaani jooniselt tuleb eemaldada asjasse mittepuutuv info (näiteks kaevise ulatus,

kaevude kõrgusandmed, toru läbimõõdud jne).

2.3.IKÕ plaani kirjanurk peab sisaldama projekti või tööde kirjelduse üldinfot,

muuhulgas: Ehitise projekti nimetus ja aadress (vald, küla), koostaja nimi ja töö nr.

2.4.IKÕ plaani mõõtkava on 1:250 või 1:500 (erandlik 1:1000), mille väljatrükk

vormistada paberkandjale A4 või A3 formaadis (viimase kasutamisel tuleb joonisel

teha märge „A3“).

2.5.Mitme joonise korral tuleb joonised nummerdada (number 1;2;3 jne.).

2.6.IKÕ plaan peab sisaldama plaanile ulatuvate kinnisasjade ja maaüksuste piire ning

katastritunnuseid. Riigitee katastriüksuse piirid ja tunnused peavad olema selgelt

eristatavad, piiride kattuvuse korral tuua riigitee piirid pealmiseks kihiks.

2.7.IKÕ plaanil määrata isikliku kasutusõiguse ala(d):

2.7.1. lõigu aadress riigitee suhtes (lõik km-s kümnendkoha täpsusega (nt km

21,76) või kilometraaži puudumisel muu sobiv kirjeldus);

2.7.2. pindala suurus (ruutmeetrites 1 m2 täpsusega);

2.7.3. ala tähistus leppemärgiga (näiteks viirutus vmt);

2.7.4. mitme ala korral tähistada iga ala eraldi positsiooniga ja andmed esitada

joonisel paikevas tabelis vt punkt 2.10.2.).

15

2.8.Kui projekt sisaldab mitme eri omaniku omandisse jääva tehnorajatise rajamist, võib

erinevatele tehnorajatistele kavandatud kasutusõigust kujutada ühel IKÕ plaanil

tingimusel, et alad on tähistatud selgelt eristatavate tingmärkide ja selgitustega. Juhul

kui kasutusõigused kattuvad, on otstarbekas teha iga tehnorajatise jaoks eraldi joonis.

2.9.Kui projekti alal on juba varasemalt sõlmitud IKÕ sama omaniku kasuks, võib IKÕ

vormistada oleva kasutusõiguse muutmisena ning siis tuleb IKÕ plaanil kajastada

olemasoleva IKÕ muutmise lahendus.

2.10. IKÕ plaanil koondada leppemärgid ja ülevaatlik tabel ala või alade loeteluga

alljärgnevalt:

2.10.1. Leppemärgid

- katastriüksuse piirid;

- IKÕ seadmise ala riigitee alusele maaüksusele Ehitise

rajamiseks;

- IKÕ seadmise ala Ehitisega seotud tehnorajatise rajamiseks;

- muud asjakohased projektlahenduse tingmärgid.

2.10.2. Tabel:

- järjekorra number tabelis;

- IKÕ ala positsiooni number (pos), millega on tähistatud plaanil;

- riigi omandis oleva kinnistu registriosa number;

- katastriüksuse tunnus, nimi ja sihtotstarve;

- asukoht riigitee suhtes (lõigu algus ja lõpp km);

- ala pindala ruutmeetrites.

Tabeli näidis:

Jrk nr IKÕ ala

Pos nr

(plaanil)

Kinnistu

registriosa

number

Katastriüksuse tunnus, nimi

ja sihtotstarve;

Asukoht

riigitee (nr ja

nimi) suhtes

(lõigu algus ja

lõpp km);

Ala pindala

ruutmeetrites

m2

1. Pos 1 29501:010:0146;

17 Keila-Haapsalu tee

transpordimaa

17 Keila-

Haapsalu km

12,11-12,36

200 m2

2.11. Ehitise asukoht riigitee suhtes peab sisaldama riigitee numbrit, nime, projektiga

käsitletud Ehitisega seotud lõiku (km algus ja lõpp, kümnendkoha täpsusega). Riigitee

kilometraaž on leitav Maa-ameti geoportaalilt Maanteeameti kaardirakendusest):

http://xgis.maaamet.ee/xGIS/XGis?app_id=UU75&user_id=at&bbox=627130.418

015663,6588980.66255706,629674.953390716,6590487.13864885&setlegend=F

UU75_KMP=1,UUKAT2_75=1&LANG=1

2.12. Suuremahulise objekti korral on otstarbekas lisada IKÕ aladest asukohaskeem

(mõõtkavata) koos ülevaatliku koondtabeliga.

2.13. IKÕ plaan kuulub projekti koosseisu. IKÕ plaan esitada projekti kooskõlastuse

eelselt pdf formaadis.

3. Üldised põhimõtted IKÕ alade moodustamiseks (vt allpool näited):

3.1.IKÕ ala ulatuseks riigitee maaüksustel määratakse reeglina ala Ehitise

horisontaalprojektsiooni välispinnast 1 m ulatuses. Juhul kui ehitise ruumikujust

tulenevalt jääks sellise põhimõtte alusel koostatud kasutusala väga keerulise kujuga,

on otstarbekas kasutusala lihtsustada. Selleks lähtuda põhimõttest, et ala oleks

võimalikult kompaktne. Tehnovõrgu otstes, nurkades jne on otstarbekas kasutusala

näidata raadiuse asemel nurgapunktina.

3.2.Kui Ehitis paikneb kinnistu piirile lähemal kui 1 m, siis ulatub IKÕ ala kuni kinnistu

piirini.

Projekti ER192 Active SME kaasrahastab Euroopa Liit Euroopa naabrusinstrumendi raames. Antud dokument valmis Euroopa Liidu

rahalise abiga. Selle väljaande sisu eest vastutab ainuisikuliselt Setomaa vallavalitsus ning selles kajastatu ei peegelda mingil juhul

Programmi ega Euroopa Liidu seisukohti.

LÕUNA-EESTI AIASAADUSTE VÄÄRINDAMISKESKUSE VÄLJAARENDAMISE EHITUSPROJEKT

TARBEVEE- JA KANALISATSIOONISÜSTEEMI VÄLISVÕRGU EHITUSPROJEKT

Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Põhiprojekt

Töö nr. 23006

Tellija: Setomaa Vallavalitsus

Projekti koostas:

Vastutav spetsialist:

iConsultation OÜ Registrikood 12927096 Kärneri 3-42, 13521, Tallinn MTR EEP003483

Tauri Vilipõld Kutsetunnistus nr. 167 533

OÜ SETOMAA HALDUS

Pikk 30 tel 796 4754 EE672200001120242093

Värska 64001 e-post: [email protected] Swedbank

rg-kood10322845 KMKR EE100001598

Värska

Meie 02.10. 2024

Setomaa valla ühisveevärgi ja -kanalisatsiooniga liitumise tehnilised tingimused.

Liitumistingimused on väljastatud kinnistu omaniku poolt esitatud (26.09.2024 a.) TAOTLUS

LIITUMISLEPINGU SÕLMIMISEKS ÜHISVEEVÄRGIGA JA KANALISATSIOONIGA

LIITUMISEKS alusel.

OÜ Setomaa Haldus on nõus Kesktänav 27, Obinitsa küla, Setomaa vald, Võru maakond

ühendamisega Setomaa valla ühisveevärgi ja -kanalisatsiooniga alljärgnevatel tingimustel.

Liitumise projekteerimise tingimused:

1. Veevarustuse liitumispunkt tuua Kesktänav 21 kinnistult Võro tee 2 kinnistule. Teha

väljavõte veetorustikust PE De63 mm. Olemasoleva veetoru juurde paigaldada maakraan

ja peale maakraani veemõõdukaev min. siseläbimõõduga DN1000 mm.

2. Kanalisatsiooni liitumispunkt - Kinnistule Võro tee 3 projekteerida proovivõtu-

rahustuskaev PE De800/630 mm (enne kaevu KK1-16). Survekanalisatsioonitoru

minimaalne läbimõõt De63 mm. Välistada kinnistult sademevee juhtimine

reoveekanalisatsioonitorustikku. Reoveekanalisatsiooni survetorule tuleb paigaldada

reovee arvesti juhul kui tarbitava vee ja ärajuhitava reovee kogused on erinevad.

Kinnistult ühiskanalisatsiooni juhitav reovesi peab vastama reostusnäitajate poolest

järgmistele piirväärtustele:

Reostusnäitaja I reostusgrupp II reostusgrupp Maksimaalne piirkontsentratsioon

Hõljuvaine mg/l < 550 550 – 900 > 900

BHT7 mg/l < 500 500 – 850 > 850

Üldfosfor mg/l < 10 10 – 15 > 15

Üldlämmastik mg/l < 80 80 – 120 > 120

pH 6,5 – 8,5 6,0 – 6,4 või 8,6 – 9,0 < 6,0 või > 9,0

Rasvad mg/l < 25 25 – 80 > 80

Naftasaadused mg/l < 0,6 0,6 – 1,0 > 1,0

KHT7 mg/l < 1100 1100 – 1700 > 1700

Pindaktiivsed ained < 44 44 – 174 >174

OÜ SETOMAA HALDUS

Pikk 30 tel 796 4754 EE672200001120242093

Värska 64001 e-post: [email protected] Swedbank

rg-kood10322845 KMKR EE100001598

Kui reostusnäitajad on suuremad kui I reostusgrupp, siis tuleb kinnistule ette näha

eelpuhasti. Ühiskanalisatsiooni ei tohi juhtida reoaineid, mille kohta ei ole kinnitatud

piirväärtusi või mille kohta klient ei ole vee-ettevõtjalt saanud vastuvõtutingimusi.

Olmereovesi eraldada tööstuslikust reoveest ehk siis reoveed tuleksid eraldi torudega

majast välja, mis lihtsustab vajadusel eelpuhasti rajamist tööstuslikule reoveele.

3. Tuletõrje veemahutite täitmist veetrassist mitte ette näha (trassiga ei ühendata). Täitmine

lahendada muul viisil.

4. Kõigi torustike rajamise eelduseks on, et saadakse kõik vajalikud nõusolekud

kinnistuomanikelt, kelle kinnistut projekteeritav torustik läbib. Samuti on vajalik saada

antud kinnistuomanike nõusolekud notariaalse isikliku kasutusõiguse seadmiseks vee-

ettevõtte kasuks.

5. Kaevetööd kooskõlastada teiste kommunikatsioonide valdajatega.

6. Torustikud esitada ülevaatamiseks avatud kaevikus OÜ Setomaa Haldus esindajale, kes

annab nõusoleku tagasitäite teostamiseks. Etteteatamise aeg kaeviku ülevaatuseks on 2

tööpäeva, lühema etteteatamise korral ei ole võimalik kindlustada soovitud ajahetkel

ülevaatust.

7. Tööde teostamisel ilma avatud kaeviku ettenäitamiseta on OÜ-l Setomaa Haldus õigus

nõuda kontrollimiseks kaeviku lahtikaevamist kinnistu omaniku kulul.

8. Veemõõdusõlm tuleb paigaldada veemõõdukaevu ja peab olema kaitstud külmumise

eest. Veearvesti ees peab olema sulgeseade (kraan). Veearvesti järel peab olema

sulgeseade ja tagasilöögiklapp. Enne kasutuselevõttu peab veemõõdusõlmed esitama

ülevaatuseks ja plommimiseks OÜ Setomaa Haldus esindajale.

9. Vastavalt ehitusseadustikule on kinnistu veevärgi-ja kanalisatsioonotorustiku rajamiseks

vajalik ehitusteatis ja ehitusprojekt (saab esitada www.ehr.ee). Kui vee ja kanalisatsiooni

rajamise kohta kehtib seda osa hõlmava hoone või muu rajatise ehitusluba, pole eraldi

teatis ja projekt vajalik.

10. Enne liitumist sõlmida OÜ-ga Setomaa Haldus liitumisleping ja enne teenuse kasutamise

algust teenusleping (lepingute projektid koostab OÜ Setomaa Haldus).

11. Tehnilised tingimused kehtivad 2 aastat alates väljastamise kuupäevast.

Lugupidamisega

/allkirjastatud digitaalselt/

Raul Lepp

OÜ Setomaa Haldus

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

1/23

............. Projekti tellija üldandmed

Ettevõte:……………………….. Osaühing Aiasaaduste väärinduskeskus

............. Projekti koostaja üldandmed

Ettevõte: ................................ iConsultation OÜ Registrikood: .......................... 12927096 MTR: ..................................... EEP003483 / 28.10.2015 / Projekteerimine Aadress: ................................. Kärneri 3-42

Haabersti linnaosa Tallinn Harjumaa, 13521

Telefon: .................................. +372 55 622 872 E -mail: .................................. [email protected] Veebileht: ............................... www.iconsult.ee Projekteerija: Projektijuht: Vastutav spetsialist

Targo Pomerants Allar Adamson Tauri Vilipõld

Kuupäev: ................................

Oktoober 2024

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

2/23

..................... Projekti koosseis 1. ............. Seletuskiri 2. ............. Lisad

VKV-0-02 Tehnilised tingimused VKV-8-01 Tarbeveesüsteemi spetsifikatsioon VKV-8-02 Kanalisatsioonisüsteemi spetsifikatsioon

3. ............. Joonised

VKV-4-01 VK asendiplaan VKV-9-01 Sademeveepumpla SVP-1 tooteleht VKV-9-02 Õlipüüdur OIL SB I 10 tooteleht VKV-9-03 Reoveepumpla RVP-1 tooteleht VKV-9-04 Proovivõtukaev PVK tooteleht VKV-9-05 Voolurahustuskaev tooteleht VKV-9-06 Hüdrandi ühendusskeem VKV-9-07 Veemõõdukaev VMK1000 VKV-9-08 Transpordiameti tehnilised nõuded

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

3/23

SISUKORD

1. HOONE VEEVARUSTUS JA KANALISATSIOON ........................................................ 5

1.1. ÜLDANDMED ........................................................................................................ 5

1.1.1. PROJEKTEERIMISTÖÖ PIIRITLUS .................................................................... 5

1.1.2. ALUSDOKUMENDID ..................................................................................... 5

1.2. OLEMASOLEV OLUKORD ...................................................................................... 6

1.3. VEEVARUSTUSE VÄLISVÕRK ................................................................................... 7

1.4. PROJEKTEERITUD VEEVARUSTUS ........................................................................... 7

1.4.1. VEEVARUSTUSE VOOLUHULGAD ................................................................. 7

1.4.2. VEEVARUSTUSALLIKAS .................................................................................. 7

1.4.3. VEEMÕÕDUSÕLM ....................................................................................... 7

1.4.4. TORUSTIKUD JA ARMATUUR ......................................................................... 7

1.4.5. VEETORUSTIKE PAIGALDUS .......................................................................... 8

1.5. REOVEE KANALISATSIOONIVÕRK.......................................................................... 9

1.5.1. PROJEKTEERITUD KANALISATSIOON ............................................................ 9

1.5.2. ARVUTUSLIK VOOLUHULK ............................................................................ 9

1.5.3. EELVOOL ................................................................................................... 10

1.5.4. TORUSTIKUD ............................................................................................. 10

1.5.5. KAEVUD ..................................................................................................... 10

1.6. SADEMEVEEKANALISATSIOONI VÄLISVÕRK ......................................................... 11

1.6.1. OLEMASOLEV OLUKORD ........................................................................... 11

1.6.2. PROJEKTEERITUD SADEMEVEVEESÜSTEEM .................................................. 11

1.6.3. TORUSTIKUD JA SEADMED ......................................................................... 12

1.7. MAHAJÄÄTAVAD TORUSTIKUD JA KAEVUD .......................................................... 13

1.8. KANALISATSIOONIVÕRGU PAIGALDUS JA HOOLDAMINE ................................... 14

1.8.1. PLAANILAHENDUS, RAJAMISÜGAVUS, VAHESÜGAVUS ................................ 14

1.9. VEETÕRJE EHITUSKAEVIKUST .............................................................................. 14

2. VÄLISTORUSTIKE EHITUSTÖÖD ........................................................................... 15

2.1. OHUTUSE TAGAMINE JA LIIKLUSE KORRALADAMINE ........................................... 16

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

4/23

2.2. HALJASTUSE KAITSE ............................................................................................ 16

2.3. OLEMASOLEVATE KOMMUNIKATSIOONIDEGA ARVESTAMINE ............................ 17

2.4. EHITUSTÖÖDE KVALITEET ................................................................................... 17

2.5. KAEVIKUTE MÕÕDUD ........................................................................................ 18

2.6. TORUSTIKE PAIGALDUS JA TÄIDE ........................................................................ 19

2.6.1. TASAKNDUSKIHT........................................................................................ 19

2.6.2. ALGTÄIDE .................................................................................................. 19

2.6.3. LÕPPTÄIDE ................................................................................................ 20

2.7. PÜÜDURITE PAIGALDUS ...................................................................................... 20

3. KATSETUSED JA TEOSTUSJOONISED................................................................... 21

3.1. ÜLDINE ............................................................................................................... 21

3.2. SURVETORUDE KATSETAMINE ............................................................................. 21

3.3. ISEVOOLSETE TORUDE KATSETAMINE ................................................................. 21

3.4. TEOSTUSMÕÕDISTAMINE .................................................................................. 22

3.5. ALG- JA LÕPPTÄITE TIHENDAMISE KONTROLL ..................................................... 22

4. KESKKONNAKAITSE ............................................................................................ 22

4.1. ÜLDINE ............................................................................................................... 23

4.2. EHITUSJÄÄTMED ................................................................................................. 23

4.3. HALJASTUSE TAASTAMINE ................................................................................... 23

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

5/23

1. HOONE VEEVARUSTUS JA KANALISATSIOON

1.1. ÜLDANDMED

1.1.1. PROJEKTEERIMISTÖÖ PIIRITLUS

1.1.1.1. ÜLDINE PIIRITLUS

Käesolev projekt käsitleb Võrumaale, Setomaa valda, Obinitsa küla, Kesktänav 27 ja 29 projekteeritava Obinitsa aiasaaduste väärinduskeskuse välisvõrgu tarbevee- ja kanalisatsioonisüsteemi ehituse lahendusi põhiprojekti staadiumis vastavalt Eesti vabariigi standardile EVS 932:2017 „Ehitusprojekt“.

Võimalike vastuolude esinemisel projekti osade vahel lähtutakse kõigepealt ehituskirjeldusest, seejärel joonistest ja viimasena materjalide spetsifikatsioonist. Projekti tuleb käsitleda koos kõikide teiste projektiosadega terviklikult.

Vastavalt MKM määrusele nr. 67 on eelprojekt eelkõige ehitusloa taotlemiseks, põhiprojekt ehitajalt hinnapakkumiste võtmiseks ja tööprojekt hoone või rajatise ehitamiseks.

1.1.1.2. PIIRITLUS ERI EHITUSPROJEKTI OSADE VAHEL

Tehnosüsteeme käsitletakse eraldi vastavalt Eesti Vabariigi standardile EVS 932:2017 „EHITUSPROJEKT“ ja seal toodud tehnosüsteemide peatükkidele.

1.1.2. ALUSDOKUMENDID

1.1.2.1. LÄHTEANDMED

Hoone veevarustuse ja kanalisatsiooni kavandamisel on arvestatud lähteandmetega, mis on toodud tabelis nr. 1.

Tabel nr. 1. Lähteandmed

Nr. Väljastaja Dokumendi nimi Kuupäev/number

1 Inseneribüroo Urmas Nugin OÜ

Kesktänav 27 ja 29 mahetoidu tootmis- ja logistikakeskuse ehitusprojekt

Oktoober 2024 /Töö nr 2022135

2 Inseneribüroo Urmas Nugin OÜ

Projekteerimisekoosoleku protokollid

3 Tellija lähteülesanne ja ettepanekud- soovid

4 OÜ SETOMAA Setomaa valla ühisveevärgi ja - kanalisatsiooniga liitumise tehnilised

02.10.2024

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

6/23

HALDUS tingimused

1.1.2.2. EHITUSUURINGUD

Hoone veevarustuse ja kanalisatsiooni projekteerimisel ei ole arvestatud ehitusuuringutega.

1.1.2.3. NORMDOKUMENDID

Projekti koostamise normatiivse baasi valikul on lähtutud kooskõlas heast projekteerimistavast ja Eesti Vabariigi Keskkonnaministeeriumi poolt heakskiidetud normdokumentatsioonist.

Kasutatud standardid ja ehitusnormid on toodud tabelis nr. 2.

Tabel nr. 2. Standardid ja normdokumendid

Nr. Dokumendi nr. Dokumendi nimi

Üldine

1 EVS 932:2017 Ehitusprojekt

2 MTM nr. 97 Nõuded ehitusprojektile

3 Transpordiamet Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel

Veevarustus ja kanalisatsioon

1 EVS 835:2022 Hoone veevärk

2 EVS 921:2022 Veevarustuse välisvõrk

3 EVS 846:2021 Hoone kanalisatsioon

4 EVS 848:2021 Väliskanalisatsioonivõrk

5 EVS-EN 1610:2015

Dreenide ja kanalisatsioonitorustike ehitamine ja katsetamine

6 MKM nr. 4 Vee tarbimisnormid

7 EVS 860-1:2010 „Tehniliste paigaldiste termiline isoleerimine. Osa 1: Torustikud, mahutid ja seadmed. Isolatsioonimaterjalid ja -elemendid”

Kõikide materjalide ja seadmete paigaldamisel tuleb eelkõige lähtuda seadmete tarnija- ja tootjapoolsetest paigaldusjuhenditest ning hooldusnõuetest.

1.2. OLEMASOLEV OLUKORD

Kinnistul on olemasolevad veevarustuse- ja kanalisatsioonisüsteem.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

7/23

1.3. VEEVARUSTUSE VÄLISVÕRK

Vee kvaliteet peab vastama Eesti vabariigi määrusele „Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid“. Süsteemi projekteeritud eluiga on 50 aastat.

1.4. PROJEKTEERITUD VEEVARUSTUS

Kinnistule nähakse ette uus tarbevee sisendtorustik, välisvõrgu plasttoru De50 PE100 PN10. Toru paigaldatakse 1,8 meetri sügavusele. Paigaldatakse uus liitumispunkt – maakraan DN40 (LP-V1). Vaata ka joonist VKV-4-01.

1.4.1. VEEVARUSTUSE VOOLUHULGAD

Veevarustuse arvutuslik sekundiline vooluhulk on määratud vastavalt standardis EVS 835 „Hoone veevärk“.

Hoone veevarustuse projekteerimisel tagatakse veevõtupunktide normvooluhulgad tänavatoru garanteeritud minimaalrõhul. Selleks on arvutuslike veevõtupunktide vooluhulki vähendatud kuni 70%-ni nende normvooluhulgast ning veevõrgu alumistes veevõtupunktides on arvestatud vooluhulgad, mis on maksimaalselt 150% vaadeldava veevõtuseadme normvooluhulgast. Maksimaalne tunni tarbimine tuleb arvestada ööpäevasest tarbimisest 1/3.

Käsitletava hoone külma tarbevee arvutuslikud vooluhulgad on järgmised:

Qa = 1.0 l/s

Qh = 1.5 m3/h

Qd = 5.5 m3/d

1.4.2. VEEVARUSTUSALLIKAS

Veevarustuse allikaks hakkab olema OÜ’le Setomaa Haldus kuuluv ühisveevärgitorustik. Paigaldatakse uus liitumispunkt.

1.4.3. VEEMÕÕDUSÕLM

Veemõõdusõlm paigaldatakse veemõõdukaevu. Veemõõdukaev nähakse ette haljasalale. Soojustatud luugi kõrgus ümbritsevast maapinnast peab olema vähemalt 300 mm. Kaevu paiknemine vaata asendiplaanilt.

Paigaldatakse veemõõtja DN20. Joonis VKV-9-07. Veearvesti ees peab olema sulgeseade (kraan). Veearvesti järel peab olema sulgeseade ja tagasilöögiklapp. Enne kasutuselevõttu peab veemõõdusõlmed esitama ülevaatuseks ja plommimiseks OÜ Setomaa Haldus esindajale.

Veemõõdusõlm paigaldatakse vastavalt OÜ Setomaa Haldus tehnilistele nõuetele ning tootja paigaldusjuhendile.

1.4.4. TORUSTIKUD JA ARMATUUR

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

8/23

Veevarustuse torud paigaldatakse maa sisse vähemalt 1,8m sügavusele toru peale.

Veetorustik on projekteeritud PE plastsurvetorust De25 mm PN16 ja De50mm PN10, mis vastab standardile EN12201, ISO 4427 (näiteks Uponor, Pipelife või samaväärne). Torustiku ühendusteks piki trassi ja sõlmedes kasutatakse keevisühendusi elektrikeevismuhvidega.

Ühendused olevate hargnemistega teha tõmbekindlate tolerantsmuhvidega malmtorude puhul ja elektrikeevismuhvidega plasttorude puhul.

Torustiku käänakutele, armatuurile, T-ühendustele, tupikutele ja muudele kohtadele rajatakse vajadusel toed (raudbetoontoed pinnasel).

Uusi siibreid antud projektis pole välisveetorstikule ette nähtud.

Ehitusmaterjale tuleb transportida, ladustada ja virnastada vastavalt tootja juhenditele ja nõuetele.

1.4.5. VEETORUSTIKE PAIGALDUS

Torustiku ehitamisel tuleb juhinduda tootjafirma (tehase) tehnilisest informatsioonist, montaažieeskirjadest (sh. nõuetekohane surveproov, liiva tihendamine torude ümber jm.) ja RIL 77 toodud nõuetest.

Muu hulgas tuleb tähelepanu pöörata järgmiste nõuete täitmisele:

• Ühes ja samas kaevikus asuvate külgnevate torude välispindade minimaalne horisontaalne kaugus on 0,2 m;

• Veetorude paigaldamissügavus on vähemalt 1,8 m toru peale, mis soojustada polüstüreenist soojustusplaatidega (Thermisol, h=100mm); Isolatsioonitööd tuleb teha vastavalt standardile EVS 860-1:2010. Isolatsioonikihi paksus määratakse vastavalt isolatsioonimaterjali omadustele, isoleeritava objekti mõõtudele ja käideldava produkti töötemperatuurile.

• Kaevu seina ja toru vaheline kaugus vähemalt 100 mm (RYL 77). Kaeviku servast peab toru jääma vähemalt 400mm kaugusele (RYL77). Kaevude kohale tehakse vajalikud laiendused nii, et kaeviku seinad jäävad vähemalt 400 mm kaugusele kaevust (RYL 77);

• Kaugus vundamentidest ja teistest maa-alustest rajatistest peab olema vähemalt 2,0 m;

• Projekteeritud torude vaheline vertikaalkaugus peab olema selline, et kõikide vajalike liitmike tegemine ei oleks takistatud, vähemalt 150 mm.

Torustik paigaldatakse nii, et oleks välistatud igasugused lubamatud koormused. Ühendused rajatistega tehakse nii, et torustikele ei tekiks lubamatuid koormusi.

Nähakse ette meetmed veetorustiku, selle ühenduste ja armatuuri kaitseks korrosiooni ja saastumise vastu. Samuti kaitstakse korrosiooni eest läbiviiguhülsid.

Veetorustiku kohale pinnasesse (toru laest 40cm kõrgusele) paigaldada märkelint kommunikatsiooni nimetusega, toru kaitseks ja tuvastamiseks hilisemate kaevetööde puhul. Toru külge kinnitada täiendavalt signaalkaabel (1,5mm2 ristlõikega isoleeritud vaskkaabel), mis on ette nähtud torustiku asukoha määramiseks maa pinnalt. Pinnasesse jäävad

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

9/23

kaablijätkud peavad olema veetihedad. Kaabliotsad tuua veemõõdusõlmes seina peal olevasse klemmkarpi ja tänaval liitumispunkti kape alla.

Mittevajalikud veetorud ühendada veevõrgust lahti. Selleks ühendada harutoru peatorust lahti ning täita 1m pikkuses vahtbetooniga. PE veetorustiku torusadulühenduse likvideerimisel tuleb silmas pidada, kas tegemist on elektrikeevissadula või mehaanilise sadulaga. Elektrikeevissadula võib likvideerida elektrikeevispimekorgiga. Kui tegemist on mehaanilise sadulaga tuleb näha ette torusadula likvideerimine remondimuhviga.

Olemasolevad säilitatavad veevarustuse siibri kaped viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.5. REOVEE KANALISATSIOONIVÕRK

1.5.1. PROJEKTEERITUD KANALISATSIOON

Hoonetele nähakse ette uus olmekanalisatsiooni sisendtorustik. Hoovi paigaldatakse kanalisatsiooni ülepumpla RVP1(Qa,p=4,0l/s, H=5m, dubleeritud pumbad). Pumpla ja tänavavõrgu vahele paigaldatakse survetorustik, plasttoru De110 PE100 PN10.

Survetorule paigaldatakse reovee vooluhulga mõõtur! Mõõtur varustatakse tootjapoolse automaatika ja signaaliedastusega ning paigaldatakse vastavalt tootja poolsetele nõuetele. Mõõturi juhtmoodul paigaldatakse tehnilisse ruumi.

Paigaldatakse uus liitumispunkt – voolurahustus-/kontrollkaev 800/630, malmkaas T40. Vaata ka joonist VKV-4-01.

Maantee alt läbiminek teostada vastavalt Transpordiameti nõuetele (Nõuded tehnovõrkude ja rajatiste teemaale kavandamisel).

Hooned on projekteeritud lahkvoolse kanalisatsiooniga: eraldi olmekanalisatsioon ja sademeveekanalisatsioon.

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule reovee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Mittevajalikud olemasolevad kinnistu kanalisatsiooni torud ja kaevud plaanil näidatud ulatuses likvideerida.

Kinnistult ühiskanalisatsiooni juhitav reovesi peab vastama reostusnäitajate poolest I reostusgrupi piirväärtustele (vt Tehnilised tingimused).

1.5.2. ARVUTUSLIK VOOLUHULK

Arvutuslikud olmereovee kanalisatsiooni vooluhulgad on järgmised.

Qa,r = 8.0 l/s

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

10/23

Qh = 1.5 m3/h

Qd = 5.5 m3/d

1.5.3. EELVOOL

Eelvooluks on kinnistul asuv OÜ’le Setomaa Haldus kuuluv välisvõrgu tänavatoru.

1.5.4. TORUSTIKUD

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule reovee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Isevoolsete olmereovee kanalisatsiooni torustikena kasutada täisseinalist PVC kanalisatsioonitoru De110÷160mm, mis vastab Euroopa Standardile EN1401 või EN13476 ja PP De160÷200mm, mis vastavad Euroopa Standardile EN1852 või EN13476. Standardi tähis peab olema tootja poolt kantud torule.

Kõikide isevoolsete torustike rajamiseks kasutatavate torude rõngasjäikuse klass peab olema vähemalt SN8.

Pinnasesse paigaldatud toru kohale 0,3-0,4 m kõrgusele, tuleb pikki toru telge paigaldada märkelint.

Kõigi torude, liitmike ja ühendustega peab kaasas olema informatsioon tootja nime ja kaubamärgi, suuruse, rõngasjäikuse, tootmiskuupäeva, põlvede nurkade jm kohta vastavalt antud tootmisstandardile.

Likvideeritavate torude puhul kaeviku piirkonnas lõhkuda toru lagi ja täita toru liivaga, muudel juhtudel torud täita nii majapoolsest otsast kui tänavakaevust vahtbetooniga 1m pikkuses.

Juhul kui toru peale maapinnast on vähem kui 1,2m, siis on ette nähtud torustik soojustada umbpooridega isolatsiooni mattidest karbikuga. Kasutada polüstüreenist soojustusplaate (h=100mm). Vajadusel kaitsta toru koormuse ühtlustusplaadiga.

1.5.5. KAEVUD

Olmekanalisatsioonis välisvõrkude torustiku kontrollkaevudena kasutada teleskoopilise kõrgendusega standardseid plastkaevusid läbimõõduga De400/315, De560/500, De800/630.

Kaevud ehitada kõrguse poolest sellistena, et kaevuluuki oleks võimalik paigaldada vastavalt projektis antud kõrgusele ja kaldega. Kaevud peavad olema tööstuslikult toodetud teleskoopsed polüetüleenkaevud ning vastama Soome standardile SFS 3468. Kaevud peavad olema veetihedad. Teleskoobi pikkus ei tohi olla üle 800 cm. Kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Kasutada võib valupõhjaga kaevusid, keevispõhjaga pöörangukaevude kasutamine ei ole lubatud. Kõik ühendustorude liited kaevudesse peavad olema tehtud tehases keevisühendustega, kohapeal tehtavad ühendused tõusutorusse ei ole aktsepteeritavad.

Tänavatel ja teedel peavad kaevuluugid olema teetasapinnaga ühel kõrgusel. Haljasalal

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

11/23

peavad kaevuluugid olema ümbritsevast maapinnast 5 cm kõrgem. Kaante koormuskindlus peab olema vähemalt 400 kN sõidutee all ja 250 kN muru peal. Kaevu luugid peavad olema malmist ja vastama standardile EN-124. Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid kaevuluuke. Haljasalal ja kiviparketi korral kasutada mitteujuvaid luuke.

Likvideeritavate kanalisatsiooni kaevude lagi eemaldada, kaev täita liivaga ja tihendada. Säilitatavates kaevudes tuleb likvideeritav toruühendus veetihedalt tamponeerida/sulgeda. Säilitatavad olemasolevad kanalisatsiooni kaevude kaaned viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. Vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.6. SADEMEVEEKANALISATSIOONI VÄLISVÕRK

1.6.1. OLEMASOLEV OLUKORD

Kinnistul puudub sademevee lahendus.

1.6.2. PROJEKTEERITUD SADEMEVEVEESÜSTEEM

Sademevesi lamekatustelt korjatakse kokku katuse sademeveelehtrite abil ning juhitakse välimiste sademeveekanalisatsiooni torustike kaudu kinnistu sademeveekanalisatsiooni K21.

Kinnistu projekteeritavale alale on koostatud vertikaalplaneerimise lahendus, millega on projekteeritud uued restkaevud ning nende kaudu kogutud sademevesi suunatakse samuti kinnistu sademeveekanalisatsiooni K21.

Sademevesi suunatakse ühtlustiiki. Tiigi veepeegli pindala ca 335 m2. Tiigile nähakse ette ülevoolupumpla SVP1 ( Qa.p=13l/s, H=5m). Pumpla eelvooluks on olemasolev kraav.

Pumpla asukohta ja sademevee torustikku paiknemist vaata asendiplaanilt.

1.6.2.1. ARVUTUSLIK VOOLUHULK

Sademeveekanalisatsiooni arvutusäravool on (vihma intensiivsus 20-minutilise kestusega L/s*ha sagedusega p = 3 aasta Q20 (L/s) – 401,25)

Sademevee arvutusäravool katuselt (Qa,k (L/s) - 68.00

Sademevee arvutusäravool asfaltkatted Qa,p (L/s) - 27.00

Sademevee arvutusäravool kokku Qa,kk (L/s) - 95.00

1.6.2.2. EELVOOL

Sademevee eelvooluks on olemasolev kraav.

1.6.2.3. LOKAALSED PUHASTUSSEADMED

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

12/23

Sademevesi laadimisalalt on ette nähtud juhtida läbi I-klassi õli-liivapüüduri:

• OIL SB/10 koos muda mahtuvusega V=1000l

Püüdurile näha ette ankurdusplaat.

Ankurdamise ülesanne on kindlustada püüduri fikseeritud asend maa all ja takistada tema pinnale kerkimine vees tekkiva üleslükkejõu tagajärjel. Betoonist alusplaat peab olema vähemalt 200 mm paks ja sama pikk kui püüdur. Plaadi laius peab olema minimaalselt 600 mm mahuti läbimõõdust suurem. Kui pinnas on väga ebastabiilne, siis on kasulik laiendada alusplaat kaevise seinteni või valada paksem alusplaat. Plaat tuleb armeerida kahekordse traatvõrguga (samm 200×200, traadi läbimõõt 7 mm). Alusplaadi sisse valatakse ankurdusaasad või kinnitatakse ankurpoldid. Alusplaadi ja mahuti vahele peab jääma 200 mm kividevaba liivapadi. Mahuti tuleb kinnitada ankurdusplaadi külge roostevabade kinnituslattidega.

Püüdurid varustada õhutustoruga De110 mm. Püüdurite tuulutuslahendused peavad olema vandaali ja UV kindlad (AISI316) ning peavad olema otstast kaetud putukavõrguga (roostevaba, silmaga 2mm x 2mm). Õhutustoru kõrgus maapinnast min 700mm, toru konstruktsioon peab välistama sademete tungimise mahutisse. Püüdurite õhutustorud suunatakse ümbritsevale haljasalale.

Püüduritele on ette nähtud täitumis- ja alarmanduriga automaatika (komplektis), mille alarmsignaal tuleb juhtida keskserverisse. Õli tuleb püüdjast eemaldada õigeaegselt.

Püüdurid paigaldada vastavalt tootja juhistele. Peale õlipüüdureid paigaldada proovivõtukaevud PVK-1 sulgemisarmatuuriga. Proovivõtukaevuna on kasutatud iseankurduvat kaevu. Kasutades teist toodet, tuleb lähtuda konkreetse tootja nõuetest.

Järgida konkreetse tootja juhiseid püüdurite paigalduseks ja edasiseks hoolduseks. Püüdurite automaatikakilbid ja toide on näidatud EL osa köites.

1.6.3. TORUSTIKUD JA SEADMED

1.6.3.1. TORUSTIKE MATERJAL

Torustiku dimensioneerimisel arvestatakse vastavalt toru läbimõõdule sademevee äravooluks vajalikku langu ja torustiku isepuhastumiseks vajalikku voolukiirust.

Isevoolsete sademeveetorustike ehitamiseks kasutada PP sademeveekanalisatsiooni torusid De110÷De400mm, mis vastavad Euroopa Standardile EN1852 või EN13476. Standardi tähis peab olema tootja poolt kantud torule.

Kõikide isevoolsete torustike rajamiseks kasutatavate torude rõngasjäikuse klass peab olema vähemalt SN8.

Pinnasesse paigaldatud toru kohale 0,3-0,4 m kõrgusele, tuleb pikki toru telge paigaldada märkelint.

Kõigi torude, liitmike ja ühendustega peab kaasas olema informatsioon tootja nime ja kaubamärgi, suuruse, rõngasjäikuse, tootmiskuupäeva, põlvede nurkade jm kohta vastavalt

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

13/23

antud tootmisstandardile.

Likvideeritavate torude puhul kaeviku piirkonnas lõhkuda toru lagi ja täita toru liivaga, muudel juhtudel torud täita nii majapoolsest otsast kui tänavakaevust vahtbetooniga 1m pikkuses.

Juhul kui toru peale maapinnast on vähem kui 1,2m, siis on ette nähtud torustik soojustada umbpooridega isolatsiooni mattidest karbikuga. Kasutada polüstüreenist soojustusplaate (h=100mm). Vajadusel kaitsta toru koormuse ühtlustusplaadiga.

1.6.3.2. KAEVUD

Käesoleva projektiga on sademeveekanalisatsiooni isevoolsetele torustikele projekteeritud polüetüleenist teleskoop-kontrollkaevud läbimõõduga De400/315, De560/500,De830/600.

Restkaevudena kasutatakse üldjuhul teleskoopilise kõrgendusega standardseid plastkaevusid läbimõõduga De560/500 vesilukuga ja settepalliga 0,8 m. Restkaevude setteosad vajavad vastavalt vajadusele setetest tühjendamist.

Kaevud tuleb kõrguse poolest ehitada sellistena, et kaevu kaant oleks võimalik paigaldada vastavalt projektis antud maapinna kõrgusele ja kaldele. Kaevud peavad olema tööstuslikult toodetud teleskoopsed polüetüleenkaevud ning vastama Soome standardile SFS 3468. Kaevud peavad olema veetihedad. Teleskoobi pikkus ei tohi olla üle 800 cm. Sademeveekanalisatsiooni kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Kasutada võib valupõhjaga kaevusid, keevispõhjaga pöörangukaevude kasutamine ei ole lubatud. Kõik ühendustorude liited kaevudesse peavad olema tehtud tehases keevisühendustega, kohapeal tehtavad ühendused tõusutorusse ei ole aktsepteeritavad.

Tänavatel ja teedel peavad kaevuluugid olema teetasapinnaga ühel kõrgusel. Haljasalal peavad kaevuluugid olema ümbritsevast maapinnast 5 cm kõrgem. Kaante koormuskindlus peab olema vähemalt 400 kN sõidutee all ja 250 kN muru peal. Kaevu luugid peavad olema malmist ja vastama standardile EN-124. Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid kaevuluuke. Haljasalal ja kiviparketi korral kasutada mitteujuvaid luuke. Haljasalal kasutada kuppelrestiga restkaevu.

Likvideeritavate kanalisatsiooni kaevude lagi eemaldada, kaev täita liivaga ja tihendada. Säilivates kaevudes tuleb likvideeritav toruühendus veetihedalt tamponeerida/sulgeda. Säilitatavad olemasolevad kanalisatsiooni kaevude kaaned viia rekonstrueeritava sõidutee ja maapinna tasapinda. Töö teostajal tuleb enne tööga alustamist veenduda, et luuke saab tõsta proj. kõrgustele ilma kaeve välja vahetamata. Vajadusel arvestada kaevude väljavahetamisega nii, et luugid oleks võimalik tõsta vertikaalpalneeringuga ettenähtud kõrgustele.

1.7. MAHAJÄÄTAVAD TORUSTIKUD JA KAEVUD

Torustiku rajamisel ja rekonstrueerimisel kasutusest välja jäävad torustikud ja kaevud tuleb likvideerida.

Projekteeritud torustikuga samas asukohas paiknevad likvideeritavad torustikud tuleb välja kaevata. Projekteeritud torustikust sügavamal ja/või teises plaanilises asukohas paiknevad kasutusest välja jäävad torustikud tuleb otstest sulgeda betooniga.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

14/23

Likvideeritavatel kaevudel tuleb eemaldada ülemine rõngas (rake) koos selle peale jäävate kaevukonstruktsioonidega.

Demonteeritavad kaevud võetakse lahti kuni 1 m sügavuseni ning kaevud täidetakse ja tihendatakse vastavalt lõpptäitele kehtivatele nõuetele. Sissevoolud mahajäetavatest kaevudest olemasolevatesse torustikesse betoneeritakse kinni, et vältida pinnase sattumist torusse.

Kaev tuleb täita sobiva pinnasega ja pinnakate tuleb taastada ümbritsevaga samaväärselt.

Kasutusest välja jäävatel veetorustiku sõlmedel tuleb eemaldada kõik sõlme elemendid (sulgarmatuur vms), sulgeda sõlme ühendatud kasutusest välja jäävate torustike otsad betooniga ning juhul, kui sõlm paikneb kaevus, toimida samamoodi.

1.8. KANALISATSIOONIVÕRGU PAIGALDUS JA HOOLDAMINE

1.8.1. PLAANILAHENDUS, RAJAMISÜGAVUS, VAHESÜGAVUS

Torustiku ehitamisel tuleb juhinduda tootjafirma (tehase) tehnilisest informatsioonist, montaažieeskirjadest (sh. nõuetekohane kontroll, liiva tihendamine torude ümber jm.) ja RIL 77 toodud nõuetest.

Muu hulgas tuleb tähelepanu pöörata järgmiste nõuete täitmisele:

• Ühes ja samas kaevikus asuvate külgnevate torude välispindade minimaalne horisontaalne kaugus on 0,4 m;

• Vabavoolsete kanalisatsioonitorude paigaldamissügavus on vähemalt 1,2 m toru peale (erandjuhtudel 0,8 m);

• Kaevu seina ja toru vaheline kaugus vähemalt 100 mm (RYL 77). Kaeviku servast peab toru jääma vähemalt 400mm kaugusele (RYL77). Kaevude kohale tehakse vajalikud laiendused nii, et kaeviku seinad jäävad vähemalt 400 mm kaugusele kaevust (RYL 77).;

• Torude horisontaalkaugus (kaugus torude välispindade vahel) peab olema vähemalt 0,4 m;

• Kaugus vundamentidest ja teistest maa-alustest rajatistest peab olema vähemalt 2,0 m;

• Projekteeritud torude vaheline vertikaalkaugus peab olema selline, et kõikide vajalike liitmike tegemine ei oleks takistatud, vähemalt 150 mm (miinimumvahekaugus on 100 mm);

Kaevikuta torustike ehitamisel tuleb juhinduda standarditest EVS-EN 12889 ja EVS-EN 14457.

Kanalisatsioonitorustik paigaldatakse vastava languga vastavale alusele (killustik, mis sõltuvalt aluspinnasest kindlustatakse vajadusel geotekstiiliga).

1.9. VEETÕRJE EHITUSKAEVIKUST

Ehitusaegne pinnasevee kaevikust eemaldamise lahendus peab garanteerima selle, et ühiskanalisatsiooni ei satuks liiva ja setteid.

Kaevik tuleb torustiku paigaldamise ajal hoida kuiv pumpamise või nõelfiltrite abil.

Keelatud on pumpamine avatud tööpinnale, piirnevale maapinnale või ehitistesse. Keelatud

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

15/23

on ilma vastava loata alaliste kuivenduskraavide süsteemi kasutamine, kaevikust väljapumbatava vee juhtimine reovee- või sademevee kanalisatsioonisüsteemi (s.h. kraavidesse) on lubatud ainult vastava kommunikatsioonivaldaja kirjalikul loal ja tema poolt määratud tingimustel ning ulatuses. Kaevikust väljapumbatava vee juhtimisel kanalisatsiooni tuleb vett pinnaseosakeste nendesse süsteemidesse sattumise vältimiseks eelnevalt settemahutis setitada.

Juhul, kui eelnevat nõuet eiratakse, settemahuti on ebapiisava suurusega või seda ei tühjendata settest piisava sagedusega ning sademevee kanalisatsioonisüsteemi satub pinnaseosakesi sisaldavat vett, peab Töövõtja omal kulul täies ulatuses puhastama kanalisatsioonisüsteemi, kuhu pinnast kandus. Puhastamisel lõhutud või muul moel rikutud reovee- või sademevee kanalisatsioonisüsteemi elemendid (s.h. truubid, kraavipõhjad jne) taastab Töövõtja omal kulul.

Vee väljapumpamisel kraavidesse, haljasaladele peab Töövõtja vältima vee sattumist kinnistutele teedele ning samuti kraavide ülekoormamisest tekkivaid üleujutusi. Nõude eiramisest tekkivad kahjud kompenseerib ning üleujutuse tagajärjed kõrvaldab Töövõtja.

Pumpamise koht tuleb vastava kommunikatsiooni valdajaga kooskõlastada.

2. VÄLISTORUSTIKE EHITUSTÖÖD

Veetorustiku ja kanalisatsiooni välisvõrkude ehitustööd sisaldavad kõiki süsteemi rajamisega seotud toiminguid, materjalide tarnimist ja ehitustöid alates mahamärkimisest kuni teostusmõõdistuse ja kontrolltoiminguteni. Töövõtja peab olema arvestanud, et kohati paikneb projekteeritud torustik paepinnases ning arvestama sellega kaasnevate lisatöödega. Vt lisaks geoloogiline uuring.

Tööde tegemisel tuleb lähtuda järgmistest dokumentidest:

• EVS-EN 1610:2015 „Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine“

• RIL 77-2013 „Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend“.

• Torutootjate paigaldusjuhised

• Tootjate paigaldusjuhised

Töövõtja on kohustatud:

• Dokumenteerima ehitustööd (ehitustööde päevik, kaetud tööde aktid, töökoosolekute protokollid, teostusjoonised, katsetuste protokollid, toodete vastavussertifikaadid)

• Enne kaevetöödega alustamist hankima vajalikud kaeveload ja teavitama trassivaldajaid

• Jälgida ja täita projekti kooskõlastustes toodud nõudeid, mille kohta leiab informatsiooni kooskõlastuste koondtabelist.

• Jäätmete valdajana tagama nõuetekohase jäätmekäitluse

• Ehitustöödel järgima kõiki nõudeid, mis on esitatud Vabariigi Valitsuse 8.detsembri

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

16/23

määruses nr 377 „Töötervishoiu ja tööohutuse nõuded ehituses“.

• Tähistama tööde piirkonna vastavalt kehtivale korrale.

Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamiseks kirjalikult teavitama vähemalt üks nädal ette. Töövõtja peab kinnistuomanikega läbi rääkima ja lahendama probleemid, mida ligipääsu takistamine võib tekitada seoses parkimisega, postiveoga, prügiveoga jms.

2.1. OHUTUSE TAGAMINE JA LIIKLUSE KORRALADAMINE

Mistahes liikluse ümberkorraldamine või sulgemine (osaline või täielik) ilma tee omaniku kooskõlastuseta on keelatud.

Tööpiirkonna ohutus- ja liikluskorraldus peab vastama majandus- ja taristuministri 13.juuli 2018 a määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“.

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega.

Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

Ajutiselt mitte kasutusel olevad ehitusmasinad ning kasutamisjärge ootavad materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei takistaks ligipääsu hoonetele ning muudele objektidele (näit hüdrandid, alajaamad jne).

2.2. HALJASTUSE KAITSE

Ehitustööde vahetus ümbruses asuvate puude tüved ja võred peavad olema kaitstud võimalike vigastuste eest. Kaevetööd puude juurekaelale lähemale kui 2 m on keelatud. Juhul, kui puude mahavõtmine on vajalik, hangib vajalikud load ja kannab kõik kulud Töövõtja.

Kui eramaal tekib vajadust teostada puude jmt raiet, tuleb see kirjalikult kooskõlastada kinnistu omanikuga.

Puude kaitsmine ehitusööde ajal:

Puu tüve ümber siduda püstised prussid, prusside ja tüve vahele panna pehmendus (kivivill vms, prussidest kaitse peab ulatuma kogu tüve kõrguseni) ning jälgida, et ehitustööde käigus ei vigastataks puude oksi. Kaitsekihid koristatakse pärast ehitustööde lõppu.

Üle 4 cm läbimõõduga juuri ei tohi läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi.

Samuti tuleb jälgida, et ehitusseadmetega ei sõidetaks puude juurtel ega ladustataks

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

17/23

ehitusmaterjale. Tallamise eest kaitset vajav juurestik ulatub vähemalt puu võra välisjooneni.

2.3. OLEMASOLEVATE KOMMUNIKATSIOONIDEGA ARVESTAMINE

Enne töödega alustamist tuleb Töövõtjal koostöös võrguvaldajatega rajatiste asukohad täpsustada ja tähistada. Kohati ei ole olemasolevate maa-aluste rajatiste täpne asukoht ja mõõt teada ning Töövõtja peab arvestama sellest tulenevate lisakulutustega. Projekteeritud torustike ühendamisel olemasolevatega tuleb olemasolevate mõõdud ja asukohad täpsustada tööde käigus. Olemasolevate hoonete//rajatiste läheduses ehitamisel tuleb valida sobiv tehnoloogia ja tehnika, mis neid ei kahjustaks. Vigastuste tekkimisel tuleb sellest viivitamatult teatada ja viga võimalikult lühikese aja jooksul likvideerida. Töövõtjal on kohustus need kulud kanda.

Ehitustööde tegemisel liinirajatiste kaitsetsoonis tuleb täita Majandus- ja kommunikatsiooniministri 25.06.2015 määrus nr 73 nõudeid.

Side liinirajatise kaitsetsooni ulatus on 1 m mõlemale poole liinirajatise keskjoont. Töötamine liinirajatise kaitsetsoonis on lubatud ainult võrguvaldaja kirjaliku tööloa alusel. Enne kaevamistööd täpsustada looduses olemasolevate siderajatiste asukohad kasutades kaabliotsijat. Mehhanismide kasutamine kaitsetsoonis on keelatud. Lahtikaevatud sidetrass tuleb kaitsta vigastuste eest ja turvata parimal võimalikul viisil. Töötamine rasketehnikaga sidekaevude peal ja nendest üle sõita on keelatud.

Elektrikaablite kaitsetsooni ulatus on 1 m mõlemale poole arvestades äärmisest kaablist. Enne kaevamistöödega alustamist täpsustada looduses olemasolevate kaablite asukohad kasutades kaabliotsijat. Töötamine kaablite kaitsetsoonis on lubatud ainult võrguvaldaja kirjaliku tööloa alusel. Mehhanismide kasutamine elektrikaablite kaitsetsoonis on keelatud. Kaeviku kaevamisel nähtavale tulevad elektrikaablid kaitsta kahepoolsete kaitsetorudega PVC De110.

Kõikide olemasolevate trasside ja kommunikatsioonide läbimõõt ja rajamissügavus tuleb kontrollida üle enne materjalide ja seadmete tellimist ning enne ehitustöödega alustamist kohapeal!

2.4. EHITUSTÖÖDE KVALITEET

Veetorustike ja kanalisatsiooni survetorustike paigaldamisel on lubatud järgmised kõrvalekalded projektis näidatud asukohtadest:

• horisontaalkaugus projekteeritud asukohast ± 100 mm;

• vertikaalkaugus projekteeritud asukohast + 50 -0 mm;

• isevoolse kanalisatsioonitorustiku ja nende elementide paigaldamise horisontaalkauguse erinevus projektis märgitud asukohast on ± 100 mm;

• maksimaalne lubatud kõrvalekalle kaevude vahel on ± 1/300 kaevude vahelisest kaugusest;

• lubatud vertikaalne kaevude kõrvalekalle on 1% kaevu kõrgusest;

• lubatud langu kõrvalekalle kahe kaevu vahel asuva toru puhul on 1,5‰ kui projekteeritud lang on 5‰ või rohkem ja 0‰ kui projekteeritud lang on 3–5‰.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

18/23

Kõrvalekalded projektist on lubatud vaid juhul kui:

• see ei mõjuta teiste projektis ettenähtud torustike paigaldamist;

• minimaalne projektis ettenähtud paigaldamissügavus on tagatud;

• sissetuleva isevoolse toru alumine serv ei ole allpool kaevust väljamineva isevoolse toru alumist serva;

• torustik jääb isevoolseks kuni lõpuni

2.5. KAEVIKUTE MÕÕDUD

Kaevikud peavad olema kavandatud ja kaevandatud viisil, mis tagaks torustike nõuetekohase ja ohutu paigaldamise.

Kaeviku telgjoon ja pealt-laius tuleb maha märkida ja protokollida. Vajadusel tuleb kohale seada ajutised reeperid asukohtadele, kus neid tõenäoliselt ei rikuta.

Torude kaeviku minimaalne laius on 1,2 m põhjast lahtise kaevikuga ja 1 m toestatud kaevikuga. Kaevikute põhi tuleb projekteeritud rajatiste põhja kõrgusmärgist teha madalam nii, et oleks võimalik ettenähtud aluskihtide tegemine. Kaevikul võivad olla laiendused kaevude/sõlmede kohal.

Kaeviku laiuse ja torude vahekauguse määramisel tuleb lähtuda järgmistest vahekaugustest:

• külgnevate vee –ja survetorude välispindade horisontaalne vahekaugus peab olema vähemalt 200mm;

• kaevu ja toru vaheline kaugus aga vähemalt 100mm;

• isevoolsete torude puhas vahekaugus peab olema vähemalt 300mm

Pikemate torustike paigaldamiseks peab olema ehituskaevik rajatud minimaalselt sellises pikkuses, et kaevikusse saaks paigaldada vähemalt kaks toru + 3 m (orienteeruvalt 15 m). Lühemate torustike puhul on minimaalne kaeviku pikkus võrdne kaevude vahekaugustega. Ehitamisel külmal ajal tuleb vältida kaeviku põhja ja seinte jäätumist, tehes tööd optimaalse kiirusega ja vajaduse korral kasutada soojustamist. Kaevikud tuleb varustada sobivate redelitega nii, et tööline ei peaks redelini jõudmiseks liikuma üle 10 meetri. Kaeviku ristlõike kuju ja suurus teha vastavalt sellesse paigaldavate torude ning pinnaseuuringutest saadud pinnaseomaduste põhjal. Kaevik teha võimalikult kitsas, võttes arvesse võimalike tugitarindite jaoks vajalikku laiust, töötamisruumi ja seda, et torustiku ümber paiknevat algtäidet saaks nõuete kohaselt tihendada.

Vajadusel peab kaevikud varustama ajutise toestuse, vooderduse või puit-tugistusega, et ära hoida kaeviku seinte varisemist. Kaevikud sügavusega üle 1,4 m näha ette toestusega. Toestatud kaeviku põhjalaius – min 1,2 m. Kaevikud tuleb toestada nii, et oleks tagatud vajalik tööohutus ja heakord. Kaeviku toestust lammutatakse ja eemaldatakse vastavalt sellele, kuivõrd see on võimalik tööohutust järgides ja kaevise seinte püsivust ohustamata. Kaeviku toestus tuleb lammutada ja eemaldada nii, et see ei põhjustaks täite hõrenemist ega paigaldatud

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

19/23

torustiku nihkumist

2.6. TORUSTIKE PAIGALDUS JA TÄIDE

Torustiku aluskiht tuleb valmistada ette vastavalt RIL77 ja EVS-EN 1610:2015 nõuetele ja käesoleva projekti kaeviku lõigetele joonisel VK-7-01. Arvestada täiendavalt Tootja nõudeid.

Enne torustike paigaldamist peab kontrollima torustike ja kaevude tehnilist seisukorda, vajadusel tuleb torud puhastada. Torud paigaldada kaeviku põhja nii, et nad toetuksid kogu ulatuses aluskihile. Aluspinnasesse tehakse muhvide/äärikute kohal süvised. Torude paigaldamise katkestamisel tuleb ka nende otsad sulgeda korgiga ja asukoht nähtavalt märgistada. Ehituse ajal kaitsta kaevusid ja paigaldatud soojustust mehhanismide poolt tekitavate vigastuste eest.

2.6.1. TASAKNDUSKIHT

Kaeviku põhja, täitepinnase kihi või aluse peale teha tasanduskiht, mille kõrgus toru sirge osa põhjast mõõdetuna vähemalt 150 mm (tihendatud killustikalus (fraktsioon 4/16 mm), mille tihendusaste peab olema vähemalt 95% ja tihendamine peab olema tehtud mehhanismidega. Killustiku maksimaalne terasuurus on 16mm.

Aluspõhjale paigaldatakse filterkangas, näiteks TYPAR SF27/32, mis parandab töötingimusi ja väldib aluskonstruktsiooni, tasanduskihi või algtäite materjalide segunemist aluspõhja pinnasega. Geotekstiil peab olema piisavalt lai, et seda saaks ka piki kaeviku külgi üles pöörata – see tagab torude parema külgtoetuse.

Vajadusel aluspind tuleb kuivatada pumpamise või nõelfiltrite abil. Pinnas ja tasanduskihi materjal ei tohi olla jäätunud.

Torustike ühendused teostada torustiku valmistaja juhiste järgi.

Enne torude paigaldamist tuleb hoolikalt kontrollida toru aluse tasapinna ja kalde vastavust projektdokumentatsiooniga. Torud tuleb kontrollida ja puhastada. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohtadele tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile.

2.6.2. ALGTÄIDE

Torustiku peale ja kõrvale on ette nähtud 300 mm liivakiht, mis tuleb tihendada minimaalselt 95%. Algtäide peab ulatuma vähemalt 300mm toru ülaservast kõrgemale. Algtäite filtratsiooni moodul peab olema vähemalt 0,5m/s.

Torupaigaldustööde käigus tuleb järgida tootja juhiseid, MaaRYL 2010 ja RYL 77-2013 nõudeid. Torude paigaldamisel ei tohi kasutada ülemäärast jõudu vältimaks toruotste vigastamist jms defekte. Torud või liitmikud, mis kahjustuvad paigaldustööde käigus tuleb ehitusplatsilt eemaldada ja asendada uutega Töövõtja kulul. Torustike ühendused teostada torustiku valmistaja juhiste järgi.

Torude üleskerkimise vältimiseks tuleb veetase hoida all.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

20/23

Paigaldatud torustiku ots tuleb otsakorgiga sulgeda, vältimaks võõrkehade sattumist torustikku.

Talvisel perioodil tuleb torustikutöid teha eriti ettevaatlikult. Plasttorude paigaldamine ei ole lubatud temperatuuridel alla –15°C. Torud, liitmikud ja toru alus tuleb hoida puhtana lumest, jääst ja külmunud pinnasest. Tihendeid ja liugainet peab enne kasutamist hoidma soojas ruumis.

Algtäidet ei tohi kallata otse torustikule, sest torustik võib nihkuda paigast või saada kahjustatud. Täide tuleb kallata võimalikult ühtlaselt mõlemale poole toru, suruda selle alla ja külgedele. Esimene täitekiht võib ulatuda maksimaalselt poole torukõrguseni. Kaeviku algtäide tehakse ja tihendatakse homogeense kihina ka toru pikisuunas, eriti oluline on sealjuures toru alumist poolt toetava täitekihi hoolikas tihendamine. Toruümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnase kihi paksus on vähemalt 300 mm.

2.6.3. LÕPPTÄIDE

Enne kaevikute täitmist tuleb torustikud esitada tellija esindajale ülevaatuseks.

Ülejäänud tagasitäide, lõpptäide kuni maapinnani asetakse kaevikusse 300 mm kihtidena ja tihendatakse. Torude puhul, mille välisläbimõõt on 200 mm ei rakendata tugevat tihendamist kuni 300 mm kõrguseni toru ülaservast. Suuremate torude puhul on see kõrgus 500 mm.

Lõplik täitmine tehakse tihendamiseks sobiliku mineraalse pinnasega. Antud projektis kasutatakse purustatud paekillustiku fr 32/63 mm kiiluda fr 16/32 (kulu 35 kg/m²) ja fr 4/16 mm (kulu 15 kg/m²) Ev₂≥130 MPa .

Kõige suurem kivide või kamakate lubatud läbimõõt on 2/3 ühekorraga tihendatava kihi paksusest. Toru pealt mõõdetuna ühe meetri paksuses lõpptäite kihis ei tohi olla üle 300 mm läbimõõduga kive või kamakaid. Lõpptäite materjalis olev kivi ei tohi jääda torule lähemale kui tema läbimõõt.

Külma ilmaga tuleb kindlasti enne tagasitäite tegemist eemaldada kaevikust lumi, jää ja külmunud pinnas. Pinnas ja tasanduskihi materjal ei tohi olla jäätunud. Talve tingimustes on ainus tagasitäite materjal, mis selleks sobib, on kuiv liiv.

Tasanduskihi tihedusaste peab olema vähemalt 98%. Tihendamine tuleb teha mehhanismidega.

2.7. PÜÜDURITE PAIGALDUS

Kaevise põhi täidetakse kogu mahuti pikkuses 300 mm paksuse horisontaalse liivakihiga. Olenevalt mahutist vala või paigalda püüduri alla raudbetoonist alusplaat, millesse on valatud võrdsete vahedega vajalik hulk korrosioonikindlaid kinnitusaasasid. Mahuti tuleb kinnitada ankurdusplaadi külge roostevabade kinnituslattidega. Järgnevalt täidetakse püüdurite ümbrus 300 mm tihendatud liiva- või kruusakihtide kaupa kuni sissevoolutoruni. Tagasitäite puistetihedus peab olema vähemalt 1500 kg/m3. Püüdurit tuleb parallelselt tagasitäitekihtidega täita veega. Aseta aika hoodluskaev ja teeninduspüstikud ning edasi täidetakse 300 mm kaupa kaevist edasi. Kui tagasitäide jõuab õhutustoru ühenduskohani, ühenda õhtusustoru ja täida kaevis projektkõrguseni. Vt täpsemalt joonis VK-7-01.

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

21/23

3. KATSETUSED JA TEOSTUSJOONISED

3.1. ÜLDINE

Kõik riiklike ja kohalike õigusaktidega nõutud katsetused, kontrolltoimingud ja inspekteerimised tuleb läbi viia Töövõtja kulul, Töövõtja vastutava esindaja osavõtul.

Katsetustest tuleb trassi valdajale ja omaniku järelvalvele piisavalt vara ette teatada. Kui katsetused ebaõnnestusid, tuleb Töövõtjal need ilma lisatasuta uuesti teha.

Kui trassivaldaja nõuab täiendavaid katsetusi ja kontrolltoiminguid, mida ei ole nõutud seadusandluses, kannab katsetustega seotud kulutused Töövõtja ainult sel juhul, kui kontrolltoimingute tulemusena ilmneb objekti mittevastavus kehtestatud nõuetele. Sellisel juhul on ka taaskatsetamine kuni nõutavate tulemuste saavutamiseni Töövõtja kohustus ja toimub tema kulul.

3.2. SURVETORUDE KATSETAMINE

Survetorude katsetamine teha vastavalt standardi EVS 921:2014 p 9.10 juhistele.

Kõikidele survetorustikele teha omanikujärelvalve inseneri juuresolekul surveproov ja vormistada surveproovi akt!

Survetorustike (sh kõik kinnistuühendused ja ümberühendatud olemasolevad kinnistuühendused) survekatse tehakse kõikidele survetorustikele pärast torustike ehituse või mõne lõigu ehitus lõppu. Survekatse on ette nähtud teostada rõhukao meetodil. Proovirõhuks on 1,3 kordne torustiku töörõhk ja katsetatava torustiku maksimaalsels pikkuseks võib olla 500 m. Surveproovi ei tohi teostada vastu olemasolevat kinnist toestamata sulgelementi! Survestamist ei tohi teha avatud kaevikuga ja survestamise ajal ei tohi kaevikus töötada.

Surveproovi alustuseks eemaldada torustikust kogu õhk, täita torustik veega, tõsta rõhk torustiku töörõhuni (võrgusurve) ja jätta seisma vähemalt 24 tunniks. Tõsta rõhk torus 1,3 kordse nominaalrõhuni (PN) ja lasta torul survestatuna seista minimaalselt 2 tundi tagamaks toru ja ühenduse venimise. Seejärel vähendada rõhku toru nominaalrõhuni. 30 min jooksul ei tohi rõhk torus langeda üle 0,2 bari. Peale tulemuse fikseerimist vähendada rõhku võrgu surveni. Tuleb vormistada survestamise akt!

Manomeeter peab olema katsetuste taadeldud ja skaala peab olema min jaotusega 0,1 bar. Katse ebaõnnestumisel tuleb katsetuse protseduuri korrata seni, kuni katsetingimused on täidetud.

Peale ühisveevärgi torustiku survestamist toru pesta Lahevesi AS eelnevalt kokkulepitud ajal, vajadusel desinfitseerida ja tellida Lahevesi AS joogivee mikrobioloogiline analüüsi võtmine. Survestamiseks ja loputuseks kulunud veekoguse eest esitab Lahevesi AS arve.

Juhul, kui ei õnnestu katsetingimusi täita, tuleb torustik välja vahetada. Kõik katsetused tuleb protokollida ja allkirjastada nii Töövõtja kui ka Lahevesi AS esindaja poolt. Kõik kulud torustike katsetamisel kannab töövõtja.

3.3. ISEVOOLSETE TORUDE KATSETAMINE

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

22/23

Pärast torude paigaldamist ja torude ühendamist ning kaevude tihendamist teostab Töövõtja igale kaevudevahelisele torulõigule videouuringu. Videouuringute tegemisest tuleb ette teatada ja Töövõtja on kohustatud võimaldama Lahevesi AS esindaja kohaloleku. Lõplik videouuring tuleb teha läbipestud torudes, kus vee voolamist videouuringu ajal ei toimu. Videouuringu kohta peetakse päevikut. Videokaamerad peavad olema varustatud kaldemõõtjaga ning tarkvaraga, mis võimaldab mõõtetulemuste põhjal koostada iga torulõigu kohta kallete graafiku. Kalletemõõtja peab olema Tootja nõuetekohaselt kalibreeritud.

Kaameravaatlus teha vastavalt standardile EN 13508-02 ja EVEL-i poolt välja antud „Kanalisatsioonitorustiku videvaatluse tõlgendamise juhendile“

Isevoolsete torustike ja kaevude veepidavuse katsed viia läbi vastavalt EVS-EN1610-2015-le.

Täite vastavust saab kontrollida tiheduse ja/või toru deformatsiooni kontrolliga.

3.4. TEOSTUSMÕÕDISTAMINE

Käesoleva projektiga kavandatud rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult).

Teostusmõõdistused, joonistel esitatavad andmed ja torustike kujutamine plaanil peavad vastama Majandus- ja taristusministri määrusele 14.04.2016 nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“. Samuti arvestada Lahevesi AS nõuetega teostusjooniste tegemisele vastavalt üldtingimustele.

3.5. ALG- JA LÕPPTÄITE TIHENDAMISE KONTROLL

Ehitukaeviku täitmine ja tihendamine toimub ettevaatlikult ja kihtidena.

Täielikult täidetud kaeviku täitetihedus (Proctor-test) tiheduse määramiskatsel püsikatenitega maanteedel peab olema 98%, teistel teedel 95% ja haljasalal 95%. Töövõtja peab vastavalt Omanikujärelvalve nõudmistele ja juhistele olema valmis seda tulemust tõestama.

Töövõtja peab kontrollima täitepinnast ja selle tihendatust testri abil (Loadman, Inspector-2 vms). Testiprotokollid allkirjastatakse Töövõtja vastutava isiku poolt, vajadusel ka teiste nõutavate isikute poolt.

Mittesidusast vähese jämeosiste sisaldusega pinnasest (liivast) tagasitäidet katsetatakse käsipenetromeetriga. Töövõtjal peab olema piisav arv käsipenetromeetreid ehitusplatsil kasutamiseks tihendamisprotsessi kestel.

Nõutav on alustäite II etapi ja iga lõpptäitekihi tihenduse kontroll ja selle kohta päeviku pidamine.

Tagasitäite materjali puhul, mille tihendamist ei saa penetromeetriga kontrollida (kruus), tuleb tihendamise kvaliteeti kontrollida elastsusmooduli mõõtjaga (Loadman, Inspector-3 vms).

4. KESKKONNAKAITSE

iConsultation OÜ Aadress: Kärneri tn 3-42 / Haabersti linnaosa / Harju maakond / Tallinn /13521 E- kiri: [email protected] Telefon: +372 55 622 872 Veebileht: www.iconsult.ee

Töö nr: 230501

Aadress: Kesktänav 27 ja 29 / Obinitsa küla / Setomaa vald / Võru maakond

Töö nimetus: Tarbevee-, kanalisatsioonisüsteemide välisvõrkude ehitusprojekt

Staadium: PP

23/23

4.1. ÜLDINE

Keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevatel aladel vastutab ehituse töövõtja vastavalt Eesti Vabariigis kehtivaile seadustele ja nõuetele. Ehitusjäätmete käitlemise eest vastutab jäätmete valdaja, kelleks on Töövõtja, kui ei ole kokku lepitud teisiti.

Tööpiirkond tuleb puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms taastades piirkonna endise välisilme ja kvaliteedi.

Kõik aiad, seinad, tarad ja muud rajatised (tehnovõrkude kaevud-kaaned, liiklusmärgid jms), mis on hävitatud, purustatud või saanud kannatada ehitustööde teostamise käigus, tuleb taastada. Objektid, mida sellisel moel taastada ei ole võimalik, peab Töövõtja oma kulul asendama uutega.

Väljaspool heakorrastatavat ala tuleb eemaldada ehitustööde jäägid ja tasandada maapind.

Ehitus- ja hooldustööd tuleb teha selliselt, et negatiivne mõju elanikkonnale ja ümbritsevale keskkonnale oleks minimaalne. Ehituse käigus tuleb järgida keskkonnakaitse reegleid. Ehitusjäätmed likvideerida.

4.2. EHITUSJÄÄTMED

Ehitustööde käigus tekkivad ehitusjäätmed tuleb käidelda vastavuses Lääne-Harju valla Jäätmehoolduseeskirja nõuetega. Ehitamise käigus tekkivate jäätmete käitlemine tuleb eelnevalt kooskõlastada.

Ehitusjäätmed vedav isik peab olema registreeritud ja omama vastavat litsentsi.

Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehituse käigus tekkivad ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite ettekirjutustele ja ladustuskoha kasutuseeskirjadele

Torustiku ehitustööde käigus tekkivad võimalikud jäätmed on nt äraveetav pinnas ja lammutatav asfaltkate.

Ehitusjäätmed nagu pinnas, kivid, äärekivid, lammutatud asfaltkate ja muu selline tuleb ära vedada ehitusjäätmeid käitlevasse ettevõttesse.

Muu tekkiv ehituspraht tuleb koguda selleks ette nähtud jäätmekonteineritesse ja tuleb ära vedada jäätmekäitlusettevõttesse.

4.3. HALJASTUSE TAASTAMINE

Torustike rajamise järel taastada endine olukord või teostatakse haljastamine vastavalt projektile.

-1 .1

%

100.75

100.71

100.77

-3.3%

-1.2%

-1 .8

%

-1.2% -1.9%

-2.5%

-1.0%

-0 .6

%

-1.2%

-0.8%

100.65

100.50

100.65

100.65

100.65

100.85

101.07

100.71

100.71

-1 .2

%

-2.1%

100.70

100.70

100.85 -1 .4%

100.85

101.10

101.25

100.65 100.70

100.95

101.25

-1 .0

%

-1.2%

100.55

100.70

100.75

100.60

100.77

100.77 100.77

100.77

100.77

100.77 100.77

100.77

100.77

100.77

100.77

100.65

100.60

100.60 100.77

100.77

-0 .8

%

-1.7%

-1.9% -0

.5 %

-2.0%

100.30

100.35

100.40

100.55

100.25 100.25

100.00

-1.9%

-3.3%

100.10

100.05

-1 .2

%

-1.9%

-1.7%

99.25

99.20

99.05

99.10

-3.7%

-1.4%

101.00

100.85

101.05

100.90

100.77

100.77

-6.3%

100.60

100.60

100.20-2 .0

%

100.70

100.75

100.45

100.45 100.45

100.45

100.65

100.65

100.69

100.65

100.77 100.77

101.30

100.97

100.65

100.75

100.50

100.50

100.10

100.20

100.30

100.40

100.60100.60

10 0.

50

10 0.

50

10 0.

60

10 0.

60

10 0.

70

10 0.

80

100.50

100.60

100.70 100.70

10 0.

90

101.00

10 1.0

0100.80

10 0.9

0

101.10

10 1.1

0

10 1.

20

101.20

101.00

101.10

101.20-1 .2

%

100.70 100.80

100.90

100.00

100.50

101.00

100.10 100.20

100.30

100.40

100.60

100.70

100.80

100.90

100.00

10 0.

50

100.10

10 0.

20

10 0.

30

10 0.

40

10 0.

60

10 0.

70

100.50

100.10

100.20

100.30

100.40

100.60

100.70

10 0.

00

99.97

10 0.

50

10 0.

60

10 0.

70

100.10

100.05

99.50

100.00

99 .2

0

99 .30

99.40 99.6099.7099.8099.90

99.00

98.90

99.10

10 0.

70

10 0.

70

-5.1%

-2.5%

100.00

10 0.

00

99 .6

0

99 .7

0

99 .8

0

99 .9

0

99.00

99.10

99.2099.3099.40

99.30

-1 .4%

99.10

99.20

-1.7%

-0 .4

% 9.00

9. 00

97.25 97.05

98.50

2.0 0

3.0 0

-3 .0

%

-2 .8

%

100.62

-1.2%

100.62

100.50

100.60

100.70

-2 .9

%

-2.9%

-4 .2%

-3.2%

Lammutusjäätmete ladustusala

R10

KA AL

VARJUALUNE 1A=132m2

KUUR A=32m2

VARJUALUNE 2A=132m2

6

24

5, 5

5, 5

53

24

11,1

32

53

12 ,9

VANAMETALLIPLATSA=41m2

13 ,5

Planeeritav kergliiklustee ei ole käesoleva projekti osa

TRANSIIT ELEKTRI LIITUMISKILP

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT SADEMEVEE

EESVOOLU VT AS-4-03

SADEMEVEE EESVOOL

PUHASTADA JA KINDLUSTADA.

VAJADUSEL KOOSTADA ERALDI

EHITUSPROJEKT

Generaator

SIDE LIITUMISPUNKT

8,2 m

Proj. tarbevee liitumispunkt

Varasemalt projekteeritud (välja ehitamata)

Jäätmejaam ja selle juurdepääsutee

Proj. reoveekanalisatsiooni liitumispunkt

24,34

26,66

26,47

28 ,2

4

27,95

29,86

6,14

16,00

R8

11 ,0

0

TULETÕRJE

VEEVÕTUKOHT108 m³

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT

MAHASÕIT TÜÜP II KOOSTADA ERALDI

EHITUSPROJEKT

2,7

331

13

100.24

100.16

100.10100.01

1.9

1,00

P3

P3 P1+1

D

D

B

B

A

A

1

1

2 3

4

4

5

5

6

6

7

7

9

9

10

10

11

11

12

12

15

15

X1

X1

A5

A6

0a

0a

10 a

10 a

A1

A4

3a

X2

8

8

7a

7a

C

C

A2

A3

1a

EI 30

EI 30

EI 30

EI 30

EI 30

EI 30

EI30

EI 30

EI30

EI 60

EI60

EI 30

EI 30

EI30

EI30

Sademeveerenn

Sademeveerenn

Sademeveerenn

Jala- pühkimis- rest

-6 .6

%

-2 .7

%

.

. .

.

100.77

100.65

100.77

.

100.25

45

100.70

100.77

45

100.50

100.30

100.40

100.60 100.70

95.00

97.50

95.00

97.50

100.00

85.00

84.90

Maakraan DN40

Olemasolev kanali toru

RK-1

100.20 1)99.00 Ø200

SK-58

100.50 1)98.94 Ø250 2)99.58 Ø110 3)98.94 Ø250

SK-59

100.60 1)98.99 Ø250 2)99.59 Ø110 3)98.99 Ø200

SK-60

100.60 1)99.11 Ø200 2)99.66 Ø110 3)99.70 Ø110 4)99.11 Ø200

SK-61 560/500 100.50 1)99.30 Ø200 2)99.30 Ø110 3)-0.13 Ø160

SK-63

100.70 1)99.41 Ø250 2)99.65 Ø110 3)99.40 Ø160 4)99.66 Ø110

SK-64

100.70 1)99.31 Ø250 2)99.65 Ø110 3)99.31 Ø250 4)99.66 Ø110

SISSEVOOL

98.30 1)98.30 Ø400

K21 K21

K21 K21

K21

K21

K21

K21

K21

K21

K21 K21

K21 K21

K 21

K 21

K2 1

K2 1

K2 1

K21 K21

K21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

SK-67 100.45 97.58 Ø200 97.58 Ø200

SK-68 99.76 97.41 Ø200 97.41 Ø200

SK-69 98.48 97.17 Ø200 97.17 Ø200

SK-70 98.54 97.04 Ø200 97.04 Ø200

SK-71 98.03 94.93 Ø200 96.80 Ø200

SK-72 0.00 96.24 94.74 94.74

VÄLJAJOOKS 95.70 94.60

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

SK2

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

KS21

KS21

KS21

KV-3

0.00 1)98.30 Ø160

SVP-1

99.40 1)98.45 Ø110 2)98.23 Ø160

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K S 21

K21 K21

12

K-7

100.70 1)99.01 Ø160 2)99.01 Ø160 3)99.01 Ø160

KLP-8

100.60 1)99.13 Ø160 2)99.13 Ø160 3)99.13 Ø160

KLP-9

100.60 1)99.22 Ø160 2)99.22 Ø160 3)99.22 Ø160

KLP-10

100.50 1)99.31 Ø160 2)99.31 Ø160

K 11

K 11

K 11

K 11

K 11

K 11

K 11

K11 K11

K11 K11

K 11

K11 K11

K 11

K 11

K 11

K 11

K 11

K 11

K 11

KS11 KS11

KS11 KS11

KS11

KS11

KS11

KS11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S 11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

K S11

V 11

V 11

LT-1

100.70 1)99.50 Ø110

LT-3

100.70 1)99.70 Ø110

K 21

K 21

K 21

K2 1

K2 1

K21 K21

1

23

KLP-1

100.55 1)99.61 Ø160 2)99.61 Ø160

KLP-2

100.70 1)99.52 Ø160 2)99.52 Ø160 3)99.52 Ø160

SK-62

100.70 1)99.42 Ø200 2)99.48 Ø160 3)99.42 Ø110

SK-57

100.15 1)98.39 Ø400 2)99.16 Ø315 3)98.78 Ø315 4)98.67 Ø200

RK-14

100.70 1)99.70 Ø110

K-6

100.70 1)98.92 Ø160 2)98.92 Ø160 3)99.50 Ø160

K21

K 21

K 21

K 21

SK-65

100.60 1)99.22 Ø315 2)99.22 Ø200 3)99.22 Ø110 4)99.22 Ø250

SK-66

100.70 1)99.32 Ø200 2)99.32 Ø200 3)99.70 Ø110

1 2

1 2

1 2

1 2

SK-73100.45 97.60 Ø200 98.45 Ø110

12

Isetühjenev maakraan DN25 vt skeemi V-1

Abihoone vesi

Proj. kuivhüdrant

V11 V11

K 11

K 11

K 11

K 11

K 11

K11

K-12

100.60 1)99.19 Ø160 2)99.19 Ø160

V 11

V 11

V 11

V 11

V1 1

V 11

SK-56

100.60 1)98.85 Ø315 2)9 69 Ø110 3)100.64 Ø110 4)98.85 Ø250

RK-12

99.97 1)98.77 Ø200

1

2 3

K-3

100.80 1)99.40 Ø160 2)99.40 Ø160

K-5

100.70 1)98.83 Ø160 2)98.83 Ø160 3)99.30 Ø160

K-4

100.75 1)98.76 Ø160 2)98.76 Ø160 3)99.33 Ø160 4)99.33 Ø160

RVP-1

100.80 1)99.60 Ø110 2)98.68 Ø160

Ühendus olemasoleva trassiga skeem V2

V2

V2

V2

Olmekanalisatsiooni reoveepumpla Kasulik maht 750 l 2 pumpa Qa,p = 4 l/s H = 5 m

SK-74

100.20 1)98.72 Ø200 2)98.72 Ø200 3)98.84 Ø200

PVK

100.20 1)98.69 Ø200 2)98.69 Ø200

K21

K21

K21

K21

K21

K21

K21

LT-2

100.70 1)99.50 Ø110

LT-4

100.70 1)99.70 Ø110

RK-13

100.65 1)99.46 Ø160 2)99.37 Ø110 3)99.39 Ø110

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V 11

V11 V11

V11 V11

V11

V11

V11

V11

V11

Veemõõdukaev D1000

V11 V11 V11 V11 V11 V11

V1-LP

1 2

De 11

0 i=

0. 00

0 L=

80 .6

m

De50 L=26.3m

De110 i=0.000 L=25.6m

De 16

0 i=

0. 00

7 L=

12 .5

m

1

2

1 2

3

4

1

23 4

1

2

1

2 3

1 2

1

2

3

12 3

12 3

12

1 2

1

2 3 4

1

2

1

2

1 2

3

De200 i=0.005 L=32.4m

De400 i=0.003 L=31.3m

De110 i=0.000 L=65.8m

De50 L=34.9m

De 50

L =8

0. 7m

De 25

L =3

1. 9m

De 16

0 i=

0. 00

7 L=

26 .9

m

PE 20

0 i=

0. 00

5 L=

20 .1

m

De 20

0 i=

0. 00

5 L=

13 .0

m

PE 31

5 i=

0. 00

3 L=

17 .5

m

De250 i=0.005 L=19.4m

De50 L=23.2m

SK-75

100.80 1)99.60 Ø160 2)99.80 Ø110 3)99.80 Ø11

K 21

K 21

K 21

De 16

0 i=

0. 00

7 L=

16 .8

m

K21 1

23

1

2

3

De 20

0 i=

0. 00

5 L=

19 .8

m

1

2

3

1 2

34

LT-5

100.70 1)99.70 Ø160

LT-7

100.70 )99.70 Ø110

De 25

0 i=

0. 00

5 L=

12 .0

m

K 21

K 21

K 21

K 21

K 21

K 21

De 20

0 i=

0. 00

5 L=

18 .9

m

1 23

De 20

0 i=

0. 00

5 L=

20 .1

m

LT-8

100.70 1)99.70 Ø110

1 2

3

K21

1

234

1

23

De 20

0 i=

0. 00

5 L=

10 .1

m De

25 0

i= 0.

00 4

L= 12

.8 m

LT-11

100.70 1)99.70 Ø110

LT-6

100.70 1)99.70 Ø110

De315 i=0.003 L=23.5m 1

2

3 4

De250 i=0.004 L=21.0m 1

23

1

2

34

98.50

99.50

100.50

101.50

Survekanalisatsioonitorustiku maantee (Kääpa-Obinitsa-Võmmorski-Petseri tee L2) alt läbimineku profiil K-1

Olemasolev maapind

Maantee asfaltkate

3,5

1

Kinnistu piir

Kinnistu piir

SurvekanalisatsioonHülsstoru

Purimiskaevik

Purimiskaevik

Tee alt läbi minek vastavalt profiilile K-1

Puurimiskaevik

Puurimiskaevik

Proj. reoveekanalisatsiooni liitumispunkt

29,86

100.01

olemasolev reoveekanalisatsiooni liitumispunkt

PROOVIVÕTU-RAHUTUSKAEV

100.94 1)99.41 Ø160 2)99.60 Ø110

De160 i=0.007 L=3.9m

K S11

K S11

K S11

K S11

K S11

K S11

K S11

kuivhüdrant

K1

De110 i=0.000 L=65.8m

1 2

Tee alt läbi minek vastavalt profiilile K-1

Puurimiskaevik

Puurimiskaevik

De20

Vesi hoonesse Kaldega tühjenduse suunas.

Pidevalt veega täidetud

Maapind

Põrand

Isetühjenev maakraan. DN25. Spindlipikenduse ja kapega 25T

1, 8

m

Filter (vajadusel)

Hülsi ja veetoru vahe väljaspool hoonet sulgeda veetihedalt ning veemõõdusõlme poolt jätta avatuks.

Painduv hülss De75

D e2

0 PE

Sulgkraan DN15 (Tavaolekus suletud. Avatakse süsteemi tühjendamiseks kompressoriga, peale maakraan sulgemist)

Kompressori ühendus Kiirliitmik voolikule

De20 tühjendus kanalisatsiooni

DN15

Tühjendatav lõik

De32 PE Saun, väliköök ja auto varjualune: De25 PE

DN20

Välisõhku jäävatele torudele, ehitatakse ümber 100 mm paksune XPS soojustusest karbik Põranda soojustusest kuni 1,2 m sügavusele maapinnast

1, 2

m

1

V1-De63 V1-De63

1. Elektrikeevis PE sadul 6 e

V1 -D e5 0

HARUÜHENDUS MAGISTRAALILT DE63->DE50

MAAPINNA OLEMASOLEV

LANG, m/m PIKKUS

TORU LÄBIMÕÕT,

ABS.KÕRGUS

ABS.KÕRGUS

ABS.KÕRGUS MAAPINNA PROJEKT

98.50

99.50

MATERJAL

TORU PEALE 99 .7

0 10

0. 95

100.50

101.50

10 0.

95

Survekanalisatsioonitorustiku maantee (Kääpa-Obinitsa-Võmmorski-Petseri tee L2) alt läbimineku profiil K-1

Olemasolev maapind

Maantee asfaltkate

99 ,7

1 10

1. 36

10 1.

36

99 .7

1 10

0. 86

10 0.

86

99 .7

1 10

0. 86

10 0.

86

3,5

1

Kinnistu piir

Kinnistu piir

99 .7

0 10

0. 95

10 0.

95

0.00 21.30

0.00

2.20

0.00

4.05

De110 PEDe110 PE Hülsstoru De200 + De110 PE

SurvekanalisatsioonHülsstoru

Purimiskaevik

Purimiskaevik

Projekteeritud välisvõrkude tingmärgid

V11 V11

K11 K11

Projekteeritud kinnistu veevärgi veetoru

Projekteeritud kinnistu kanalisatsioonitoru

Projekteeritud reovee kontrollkaev

MÄRKUSED

1. Koordinaatsüsteem: L-EST97; Kõrgussüsteem: EH2000 2. Kõik maanteega ristuvad tehnovõrgud rajatakse kinnisel meetodil;

Projekteerija

Tarbevee- ja kanalisatsioonisüsteemid asendiplaanil

Aiasaaduste väärindamiskeskus Kesktänav 27 ja 29, Obinitsa küla, Setomaa vald, Võru maakond

iConsultation OÜ Kärneri 3-42, Tallinn 13521

Reg. nr. 12927096 +372 55 622 872

Vast. spetsialist

Joonis VK-4-01

Projekti nimi ja aadress

Projekti staadium PP

Nr. Muudatus Projekteerija Kuupäev

Projektijuht A. Adamson /allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

T. Pomerants

K1 K1 Projekteeritud kanalisatsioonitoru (ühiskanalisatsioonitoru)

Projekteeritud reovee-ülepumpla

KS11 KS11 Projekteeritud survekanalisatsioonitoru (ühiskanalisatsioonitoru)

T. Vilipõld

Kuupäev oktoober.2024

Tellija Osaühing Aiasaaduste väärinduskeskus

Töö number 230501

Mõõt 1:500

SK2 SK2 Projekteeritud sademeveekanalisatsioonitoru

OLMEKANALISATSIOONI LIITUMISPUNKT

KS21 KS21 Projekteeritud survesademekanalisatsioonitoru

ABIHOONE VEETORUSTIKU TÜHJENDMISE SKEEM V-1

V2 V2 Projekteeritud tuletõrjeveevarustusetoru

VEETORUSTIKU ÜHENDUSSKEEM V-2

SK2

SK-73

1 0 0 . 4 5

1 0 0 . 4 5

9 7 . 6 0

2 . 8 5

KS21

98.33

De110

H =

2 . 8 5

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-67

1 0 0 . 4 5

1 0 0 . 4 5

9 7 . 5 8

2 . 8 7

H =

2 . 8 7

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-68

9 9 . 7 6

9 9 . 7 6

9 7 . 4 1

2 . 3 5

149°

H =

2 . 3 5

P E

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-69

9 8 . 4 8

9 8 . 4 8

9 7 . 1 7

1 . 3 1

165°

H =

1 . 3 1

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-70

9 8 . 5 4

9 8 . 5 4

9 7 . 0 4

1 . 5 0

162°

H =

1 . 5 0

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-71

9 8 . 0 3

9 8 . 0 3

9 6 . 8 0

9 4 . 9 3

1 . 2 3

3 . 1 0

168°

H =

3 . 1 0

4 0 0 / 3 1 5

SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2 SK2

SK-72

9 6 . 2 4

9 6 . 2 4

9 4 . 7 4

1 . 5 0

173°

H =

1 . 5 0

4 0 0 / 3 1 5

De200 - 228.0m

VÄLJAJOOKS

9 5 . 7 0

9 5 . 7 0

9 4 . 6 0

1 . 1 0

H =

1 . 1 0

4 0 0 / 3 1 5

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

94.00

94.50

95.00

95.50

96.00

96.50

97.00

97.50

98.00

98.50

99.00

99.50

100.00

100.50

Mhor 1:500

Mvert 1:50

SK2 - kinnistuväline sademeveekanalisatsiooni pikiprofiil

160.7 37.9 29.5

0.005 0.005 0.005

4.4 34.0 48.8 25.2 48.2 37.9 29.5

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

SVP-1

9 9 . 4 0

9 9 . 4 0

9 7 . 6 0

1 . 8 0

K 2 1

98.23

De160

H =

2 . 4 0

6 0 0 / 8 0 0

KS21 KS21 KS21

KS-2

1 0 0 . 8 0

1 0 0 . 8 0

9 9 . 0 0

1 . 8 0

134°

H =

1 . 8 0

4 0 0 / 3 1 5

KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21 KS21

KS-3

1 0 0 . 9 0

1 0 0 . 9 0

9 9 . 1 0

1 . 8 0

131°

H =

1 . 8 0

4 0 0 / 3 1 5

De110 - 115.6m

SK-73

1 0 0 . 4 5

1 0 0 . 4 5

9 8 . 3 3

2 . 1 2

SK2

97.60

De200

H =

2 . 8 5

P E

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

97.00

97.50

98.00

98.50

99.00

99.50

100.00

100.50

Mhor 1:500

Mvert 1:50

KS21 - kinnistuväline sademevee pikiprofiil

0.024 0.010 47.8

57.4 10.5 0.016

57.4 10.5 47.8

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

RVP-1

1 0 0 . 8 0

1 0 0 . 8 0

9 9 . 0 0

1 . 8 0

K 1 1

98.68

De160

H =

2 . 5 0

P E

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-4

1 0 1 . 1 4

1 0 1 . 1 4

9 9 . 3 4

1 . 8 0

118°

H =

1 . 8 0

4 0 0 / 3 1 5

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-5

1 0 1 . 0 6

1 0 1 . 0 6

9 9 . 2 6

1 . 8 0

153°

H =

1 . 8 0

4 0 0 / 3 1 5

KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11 KS11

KS-6

1 0 1 . 1 2

1 0 1 . 1 2

9 9 . 3 2

1 . 8 0

165°

H =

1 . 8 0

4 0 0 / 3 1 5

De110 - 196.1m

PROOVIVÕTU-RAHUTUSKAEV

RR-1

1 0 0 . 9 4

1 0 0 . 9 4

9 9 . 6 0

1 . 3 4

K

1

99.41

De160

H =

1 . 5 3

P E

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS)

PROJEKTEERITUD MAAPINNA KÕRGUS (m

ABS)

TORU RENNI KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

PIKKUS (m)

TORU LÄBIMÕÕT

REKONSTRUEERIMISE MEETOD

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

98.00

98.50

99.00

99.50

100.00

100.50

101.00

101.50

Mhor 1:500

Mvert 1:50

KS11 - reovee survekanalisatsiooni pikiprofiil

0.014 25.6

0.001

0.004

24.1 0.003

80.6

65.8

24.1 25.6 80.6 65.8

1. PROJEKTI SELETUSKIRI, JOONISED JA MATERJALIDE SPETSIFIKATSIOON MOODUSTAVAD ÜHTSE TERVIKU JA TÄIENDAVAD

ÜKSTEIST.

2. TORUSTIKE PAIGALDAMINE PEAB VASTAMA :

2.1. EESTI STANDARDILE EVS-EN 1610:2007 JA SOOME NORMILE RIL 77

2.2. KAEVUDE JA TORUDE TOOTJA PAIGALDUSJUHISTELE

3. KAEVIKU KAEVAMISEL NING TOESTAMISEL ARVESTADA EHITUSSEADMETEGA, LADUSTATAVA PINNASE KOORMUSEGA ,

AVATUD KAEVIKU PIKKUSEGA JA TAGASITÄITE LADUSTAMISEGA . KAEVIKU TOESTAMATA JÄTMISEL TAGADA NÕLVADE

STABIILSUS NÕUETEKOHASTE KALLETEGA.

4. OLEMASOLEVATE KOMMUNIKATSIOONIDE KÕRGUSMÄRGID ON ORIENTEERUVAD, TRASSI MAHAMÄRKIMISEL TEHA

EELNEVALT KONTROLLMÕÕDISTUSED. NÕUDED TÖÖTAMISEL OLEMASOLEVATE TRASSIDE KAITSETSOONIS ON

ESITATUD SELETUSKIRJAS.

TORUSTIKU PAIGALDUSNÕUDED:

MÄRKUSED: 1. TORUSTIKU LAEST 30...40cm KÕRGUSELE PAIGALDADA HOIATUSLINT KOMMUNIKATSIOONI NIMETUSEGA.

2. VEETORUSTIKULE KINNITADA ISOLEERITUD VASKKAABEL RISTLÕIKEPINNAGA 2,5mm2 NII, ET SULGARMATUURI

JUURES TUUA SEE KAPE ALLA..

3. OLEMASOLEVATE ELEKTRIKAABLITE KÕRGUSMÄRGID ON ORIENTEERUVAD, KAEVIKU KAEVAMISEL TÄPSUSTADA

NENDE ASUKOHAD JA KAITSTA KAABLID POOLITATAVATE PP-KAABLIKAITSETORIDEGA dn110 .

4. VEE- JA KANALISATSIOONITORUSTIKUD PAIGALDADA ENNE SIDE- JA ELEKTRILIINIDE PAIGALDAMIST.

MÄRKUSED

1. Koordinaatsüsteem: L-EST97; Kõrgussüsteem: EH2000

2. Kõik maanteega ristuvad tehnovõrgud rajatakse kinnisel meetodil;

Projekteerija

Pikiprofiilid

Aiasaaduste väärindamiskeskus

Kesktänav 27 ja 29, Obinitsa küla, Setomaa vald,

Võru maakond

iConsultation OÜ

Kärneri 3-42, Tallinn 13521

Reg. nr. 12927096

+372 55 622 872

Vast. spetsialist

Joonis VK-6-01

Projekti nimi ja aadress

Projekti staadium

PP

Nr. Muudatus Projekteerija Kuupäev

Projektijuht A. Adamson

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

T. Pomerants

T. Vilipõld

Kuupäev oktoober.2024

Tellija

Osaühing Aiasaaduste

väärinduskeskus

Töö number 230501

Mõõt 1:500

Nimetus:

Dokument nr:

Projekti nr.

Kuupäev:

Insener:

Tähis

Mark

Nimetus

Description

Mõõt

Size

Mudel

Model

Kogus

Count

Ühik

Unit

Tootja/

Märkused Manufacturer/

Comment

PE100 veetorud PN10 SDR17 25 50 jm. nt. Pipelife

PE100 veetorud PN10 SDR17 50 185 jm. nt. Pipelife

PE100RC veetorud PN10 SDR17 225 15 jm. nt. Pipelife

Maakraan isetühjenev DN25 1 tk nt. Pipelife

Maakraan DN40 1 tk nt. Pipelife

Soojustatud veemõõdukaev PE 1000 D1000 Veemõõtja DN20, varustada

sulgkraanidega 1 tk Fertil

Kuivhüdrant koos ühendustorudega 1 kmpl Eccua

Tuletõrje veemahutid 108m3 vajalik maht 108m3 1 kmpl Eccua

Metallmärkelint, koos signaalkaabliga jm.

Kaeviku kaevamine ja täitmine vastavalt

joonisele VK-4-01 jm.

Olemasolevate veesõlmede likvideerimine ja

ehitamine vastavalt joonisele VKV-4-01 kpl

Toru kulgemiste mahamärkimine töö

Veetorustike läbipesu ja desifitseerimine töö

Survetorusde katsetamine töö

Olemasol. kommunikatsioonide

ümbertõstmine töö

Ehitusaegne veetõrje töö

Torustiku soojustamine töö

Välisvõrgud

Veevarustussüsteem V11 (kinnistusisene)

VKV-8-01

230501

Targo Pomerants

OBINITSA AIASAADUSTE

VÄÄRINDAMISKESKUS - Kesktänav 27 ja 29 /

Obinitsa küla / Setomaa / Võru mk

iConsultation OÜ, reg. nr: 12927096

oktoober 2024

Tarbeveesüsteemi spetsifikatsioon

Stadiuum: Põhiprojekt

Muu

SPETSIKATSIOON ON AINULT EHITUSHANKE KORRALDAMISEKS

Spetsifikatsioon ei sisalda abimaterjali.

Mahutabelit tuleb lugeda koos kogu projekti dokumentatsiooniga.

Lõpliku materjalide valiku ja sõlmede tehnilise teostuse teeb ehitaja.

Pakkuja peab arvestama kõigi kaasnevate töödega, mida ei ole ilmtingimata käesolevas spetsifikatsioonis esitatud, kuid mis on

Kõik mahud tuleb tööde käigus täpsustada

Nimetus:

Dokument nr:

Projekti nr.

Kuupäev:

Insener:

Tähis

Mark

Nimetus

Description

Mõõt

Size

Mudel

Model

Kogus

Count

Ühik

Unit

Tootja/ Märkused Manufacturer/

Comment

Sademeveekanalisatsiooni survetoru PP 110 120 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 110 90 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 160 60 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 200 400 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 250 80 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 315 45 jm. nt. Pipelife

Sademeveekanalisatsioonitoru SN8 PP 400 35 jm. nt. Pipelife

Märkelint "Sademeveekanalisatsioon" jm. nt. Pipelife

Rennkanal 110 6 tk nt ACO

Sademeveelehter 110 18 tk nt ACO

Teleskoopiline sademevee restkaev kandliline PE

De560/500 koos malm kantluugiga 40T ja

settepesaga 300l

2 tk nt. Pipelife

Teleskoopiline sademevee restkaev PE De400/315

koos malm kantluugiga 40T ja settepesaga 300l 2

Teleskoopiline sademeveekanalisatsiooni vaatluskaev

PE De400/315 koos malmluugiga 40T 15 tk nt. Pipelife

Teleskoopiline sademeveekanalisatsiooni vaatluskaev

PE De560/500 koos malmluugiga 25T/40T vastavalt

asukohale

6 tk nt. Pipelife

Proovivõtukaev 200 1 tk nt. Pipelife

Voolurahustuskaev 600 1 tk nt. Pipelife

Sademevee I-klassi õlipüüdur möödavooluga liiva-

mudapüüduriga OIL SB I 10, koos automaatikakilbiga 1 tk

nt. Keskkond ja

partnerid

Sademevee PE pumpla koos automaatikakilbiga PE, üks pump, automaatikakilbiga 1 kmpl nt. Fertil

Kaeviku kaevamine ja täitmine vastavalt joonisele VKV-

4-01 jm.

Targo Pomerants

VKV-8-02

230501

Sademeveekanalisatsioon K21 (kinnistusisene)

Välisvõrgud

OBINITSA AIASAADUSTE VÄÄRINDAMISKESKUS -

Kesktänav 27 ja 29 / Obinitsa küla / Setomaa / Võru mk

iConsultation OÜ, reg. nr: 12927096

oktoober 2024

Kanalisatsioonisüsteemi spetsifikatsioon

Stadiuum: Põhiprojekt

Reoveekanalisatsiooni survetoru PP 110 200 jm. nt. Pipelife

Reoveekanalisatsioonitoru SN8 PVC 160 210 jm. nt. Pipelife

Kanalisatsiooni vaatluskaev 400/315 PE, malmluugiga 25T/40T vastavalt

asukohale 10 tk nt. Pipelife

Kanalisatsiooni vaatluskaev 560/500 PE, malmluugiga 25T/40T vastavalt

asukohale 1 tk nt. Pipelife

Reoveemõõtur koos automaatikaga pumpla

survetorule 1 tk nt. Nivuflow 750

Voolurahustus-proovivõtukaev 800/630 PE, malmluugiga 40T 1 tk nt. Pipelife

Reoveepumpla 1000 PE, dubleeritud pumbad,

automaatikakilbiga, kmpl nt. Fertil

Märkelint "Reoveekanalisatsioon" jm.

Kaeviku kaevamine ja täitmine vastavalt joonisele VKV-

4-01 jm.

Toru kulgemiste mahamärkimine töö

Survetorusde katsetamine töö

Isevoolsete torustike teostusmõõdistus töö

Olemasol. kommunikatsioonide ümbertõstmine töö

Ehitusaegne veetõrje töö

Torustiku soojustamine töö

Märkused:

Käesolevad loetelud on informatiivsed

Spetsifikatsioon ei sisalda abimaterjali.

Hinnapakkuja kontrollib spetsifikatsiooni vastavust ja teavitab tekkinud ebakõladest tellijat

või projekteerijat enne lõpliku kalkulatsiooni edastamist.

Seadmete ja materjalide asendamine sama või paremate parameetritega seadmetega ainult kooskõlas tellija ja projekteerijaga

Rennkanalid täpsustada sisearhitekti ja Tellijaga enne tellimist.

Täiendavalt arvestada sisevõrkude torustiku kinnitus- ja tuletõkketöödega (tuletõkkemähised ja -mansetid)

Kui joonistel kujutatud tööde teostamiseks on vajalikud spetsifikatsioonis mittetoodud materjalid, kuuluvad need töövõtu sisse.

Kanalisatsioon K11

Muu

1, 1

0,09

1,32 1

0, 47

0, 76

Tehniline spetsifikatsioon:

Vooluhulk

Õlimaht

Kõrgus

Laius

Pikkus

DN toru läbimõõt

Sissetuleva toru põhja kõrgus

Väljuva toru põhja kõrgus

Kaal

10 - 50 l/s

900 l

1 100 mm

1 000 mm

3 370 mm

315 mm

800 mm

760 mm

170 kg

De 315

Liivamaht 1 000 l

3,37

0,6

De 315 0,

8

0,70,6

0,69

0, 54

0,69

0, 54

0,69

0, 541

FailJoonis nr. Kuupäev Mõõt

Objekt / Aadress

Joonise nimetus

1

KESKKOND & PARTNERID OÜ

Reg. nr. 11006388

Vasara 50, Tartu 50113

Tel. 733 0350; Fax. 730 4448

1:2506.11.2017OIL SB I 10

ÕLI- LIIVAPÜÜDUR OIL SB I 10
