From: Raimo Kivi <[email protected]>
Sent: Fri, 31 Jan 2025 08:34:52 +0000
To: Margit Vähk <[email protected]>
Subject: FW: 24060 Riigitee 60 müratõkkeseinad
Palun lisa deltasse!
From: Erkko Teder | Roadplan <[email protected]>
Sent: Thursday, January 30, 2025 3:17 PM
To: Raimo Kivi <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo
Saadan kinnitamiseks geoloogia uuringukava.
Geoloog uuris lisaks et, kas Transpordiamet on vajadusel nõus aitama maaomanikuga kooskõlastamisel.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Raimo Kivi <[email protected]>
Sent: Thursday, January 30, 2025 1:35 PM
To: Erkko Teder | Roadplan <[email protected]>
Subject: RE: 24060 Riigitee 60 müratõkkeseinad
Tere
Tee muldkeha ei ole mõtet puurida, selle info pinnalt ei saa teha usaldusväärseid arvutusi, kuna muldkeha on uutest materjalidest täidetud. Kui vähegi usutavat geoloogiat saada müraseina all siis peaks puuraugud tegema hoovi.
Lisaks arvestades asjaolu, et tehnovõrk kulgeb meil kraavi põhjas siis peaks seina liigutama rohkem kinnistusse sisse, et tehnovõrke ja teetruupi ei peaks ümber ehitama, selleks ei ole eelarves lihtsalt vahendeid.
From: Erkko Teder | Roadplan <[email protected]>
Sent: Wednesday, January 29, 2025 10:29 AM
To: Raimo Kivi <[email protected]>
Cc: Leivi Arumäe <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo

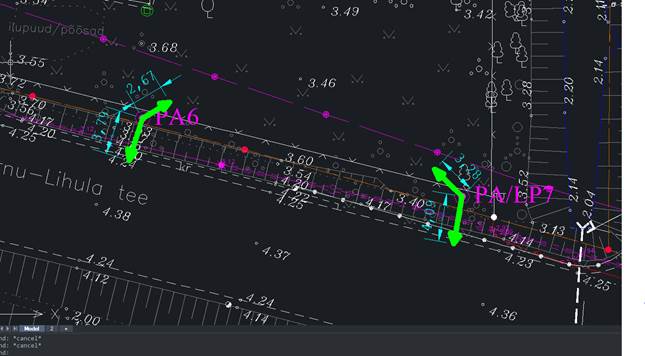

Geoloog juhtis tähelepanu, et PA6 ja PA7 on meil natuke kehva koha peal, kuna seal asub põõsas. Ettepanek on nihutada need puuraugud kas tee äärde või siis rohkem hoovi sisse.
Punktide 6 ja 7 puhul on masina jaoks suurimaks takistuseks aia ääres olev põõsastik.
Nihutamiseks on põhimõtteliselt 2 varianti – teele või aeda?
Tee peal tegemise puhul tuleb arvestada, et ettevalmistusteks läheb aega (liikluskorralduse kooskõlastamine, tööload). Juhul, kui maaomanik lubab meid oma aeda, siis on võimalik plaanida välitöö järgmise nädala algusesse.
Mis sa arvad, kuhu poole puuraugud nihutada võiks?
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Raimo Kivi <[email protected]>
Sent: Friday, January 24, 2025 10:24 AM
To: Erkko Teder | Roadplan <[email protected]>
Subject: RE: 24060 Riigitee 60 müratõkkeseinad
Tere
Ma arvan, et nii sobib.
PA 4 auku on sinna kohta keeruline rajada, kuna põrkepiire jääb ette. Peaks ehk teisele poole kaablit tõstma?
Palun vaadake, et mürasein ei jääks varjama nähtavust.
From: Erkko Teder | Roadplan <[email protected]>
Sent: Friday, January 24, 2025 10:01 AM
To: Raimo Kivi <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere
Saadan kinnitamiseks korrigeeritud PA asukohad.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Raimo Kivi <[email protected]>
Sent: Wednesday, January 22, 2025 11:11 PM
To: Erkko Teder | Roadplan <[email protected]>
Subject: RE: 24060 Riigitee 60 müratõkkeseinad
Tere Erkko

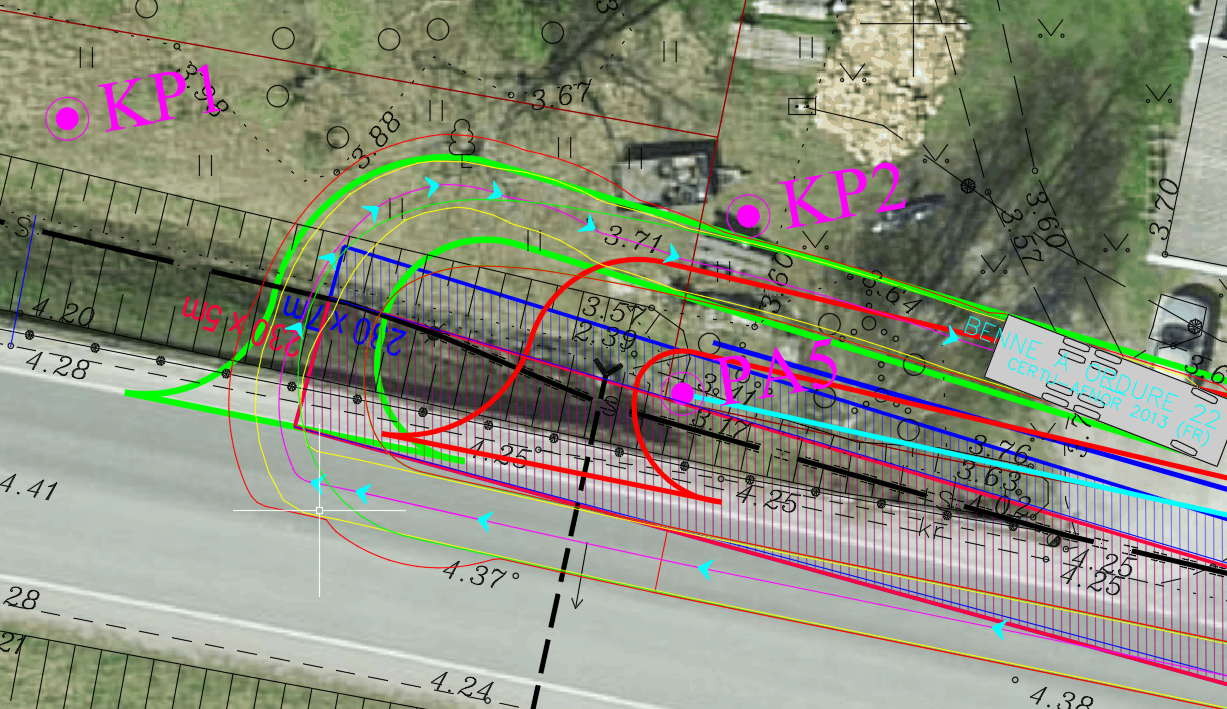

Enne joonise tutvustamist sõitsin šablooniga joonestatud ristumiskoha läbi ning mulle tundus, et joonestatud ristumiskohalt ei ole võimalik pöördeid sooritada. Lisaks oli müratõkke joonel seitse murde punkti. Kui müratõkkeseinal on palju murdepunkte hakkab ka sein liigselt lainetama ning möödujate silma riivama ehituslikult ka keerulisem. Sellepärast ma ka muutsin joonist natukese usutavamaks.
Roheline on siis kinnistuomanikule näidatud lahendus, mida muutsin.
PA5, PA 6, PA7 ja PA8 jaotada niimoodi laiali, et eraldi KP puurauke vaja ei oleks. Olemasoleva ristumiskoha katet ei ole ka vaja puurida ehk siis PA 6 tõsta välja.
Ühendusteed ei ole mõistlik väga pikaks ajada, kuna siis on kinnistuomanikud jälle tõrksad, et kes seda lund sealt lükkab. Kui me kinnistuomanikule oma esimesi mõtteid käisime tutvustamas siis nende suur mure oli talvine hooldus.
Maidle kinnistu puhul saaks ka hakkama kolme uuringu punktiga.
From: Erkko Teder | Roadplan <[email protected]>
Sent: Tuesday, January 21, 2025 2:51 PM
To: Raimo Kivi <[email protected]>
Cc: Margus Mikson | Roadplan <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo
Saadan ülevaatamiseks ja kinnitamiseks korrigeeritud puuraukude ettepaneku. Kui asukohad sobivad, siis palun geoloogil uuringukava koostada.

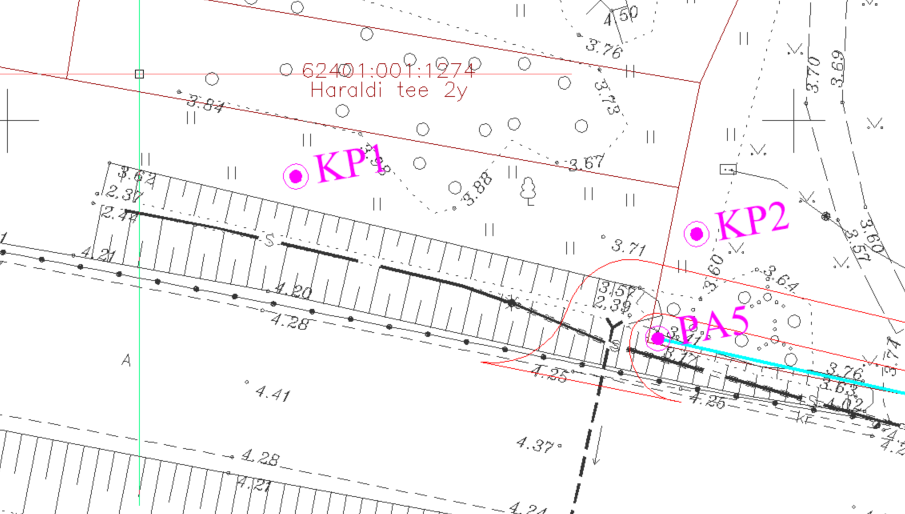

Lisaks selgituseks KP1 asukoht.
Kuna eskiisis arvestatud mahasõit jääb olemasoleva truubi otsa peale, siis mulle tundub, et mahasõitu tuleks nihutada vasakule poole. Kui mahasõidu asukoht jääks sinna, siis tuleb kogu maantee ulatuses truup välja vahetada.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Erkko Teder | Roadplan
Sent: Friday, January 17, 2025 8:41 AM
To: 'Raimo Kivi' <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo
Nagu ka eile telefonis ütlesin, siis hetkel olen palunud projekteerijal puuraugud paika panna ning soovisin neid kooskõlastada. Uuringu kava ei ole uut palunud teha, et hoida kokku geoloogi aega. Kui oleme PA asukohad kooskõlastanud, siis palun kava korrigeerida. Kirjutasin sulle Teamsi selle kohta 09.01.
Kuna kasvupinnase mõõtmist ei ole tarvis, siis lasen projekteerijal korra veel korrigeerida ning kanname ka seina eskiisid peale.
Annan märku, kui PA asukohad korrigeeritud.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Raimo Kivi <[email protected]>
Sent: Thursday, January 16, 2025 5:00 PM
To: Erkko Teder | Roadplan <[email protected]>
Subject: RE: 24060 Riigitee 60 müratõkkeseinad
Tere
Laadisin teamsist alla uuringu kava aga see on see sama vana.
Uuringute välitöö tegemisel ja aruande vormistamisel peaks lähtuma ikka uuemast juhendist kui 2020.
Maidle kinnistu puhul ei ole vajalik kasupinnasepaksuse mõõtmine, kuna meil on rajatise puuraugud üsna lähedal siis saame selle info sealt kätte.
Müratõkkeseina ei saa ju sinna heki äärde teha siis peaks ju selle uuringu punkti tegema sinna, kuhu tuleb sein (PA/LÜ3)?! Kuhu sein tuleb, milline oleks võimalik lahendus selles kohas?
Mäe kinnistu puhul peaksid ka uuringu punktid jääma müratõkkeseina alla. PA 5 peaks olema seina all ning KP peaksid olema uue tee asukohas. Tõenäoliselt piisab seal ainult ühest KP.
Müratõkkeseinte asukohad võiksid olla ka plaani joonisel siis.
Saadan igaks juhuks ka selle dwg mis ma tegin Mäe kinnistu puhul.
From: Erkko Teder | Roadplan <[email protected]>
Sent: Thursday, December 19, 2024 9:51 AM
To: Raimo Kivi <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo
Lepingu järgi on meil geoloogilise uuringu ülevaatamiseks esitamise tähtaeg 05.01 ning üleandmise tähtaeg 20.01.
Kuna hetkel käivad läbirääkimised müratõkkeseina eskiisi osas ning geoloogilise uuringu koostajal on 2 nädalat kollektiivpuhkust (tööl tagasi 06.01), siis ei saa me kahjuks etteantud kuupäevaks uuringut esitada.
Geoloogia tähtaja nihkumine ei mõjuta lepingu lõpptähtaega.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
From: Raimo Kivi <[email protected]>
Sent: Wednesday, December 18, 2024 1:50 PM
To: Erkko Teder | Roadplan <[email protected]>
Subject: RE: 24060 Riigitee 60 müratõkkeseinad
Tere
Kasvupinnasepaksuse määramine on oluline uue tee ja ristumiskoha asukohas. Hetkel me ei tea kuhu kohta meil tuleb uus juurdepääsukoht ning tee. Hetkel pole teada kas üldse tuleb uus tee ja ristumiskoht ning me tegelikult ei tea, kas me üldse teeme sinna müraseina või mitte. Kui kinnistuomanik ei ole meie lahendus ettepanekutega nõus siis pole meil mõtet sinna midagi projekteerida ning puurida.
Miks Pa 5 on projekteeritud värava juurde? Puurauk peaks ikka olema müraseina asukohas. Kinnistuomanik ei olnud nõus, et sinna projekteeritakse mürasein, meil on vaja uut lahendust ning kinnistuomanik peaks olema sellega ka nõus.
KP ei ole vaja meil kraavi nõlvadelt mõõta sest meil on üsna tihedalt rajatise uuringupunkte.
From: Erkko Teder | Roadplan <[email protected]>
Sent: Wednesday, December 18, 2024 1:23 PM
To: Raimo Kivi <[email protected]>
Subject: 24060 Riigitee 60 müratõkkeseinad
Tere Raimo!
Saadan kooskõlastamiseks riigitee 60 müratõkkeseinte geoloogilise uuringukava.
Lugupidamisega
Erkko Teder
Projektijuht
+372 509 2823 | [email protected] | roadplan.ee
Roadplan OÜ | Tiigi 78, Tartu | Laki 4, Tallinn
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
Digiallkirjad
Käesolev on geotehnilise pinnaseuuringu kava on mnt 60 Pärnu – Lihula km 5,33-5,39 asuvale Mäe kinnistule ja km 5,94-6,02 asuvale Maidle kinnistule uuringu teostamiseks. Vastavalt projektlahendusele ja välitööle koostatud nõuetele on müratõkkeseinte projekteerimiseks paigutatud kokku 7 uuringupunkti (joonis 1). Uuringute välitöö tegemisel ja aruande vormistamisel lähtutakse Maanteeameti peadirektori 23.12.2020 käskkirjaga nr 1-2/20/1054 kinnitatud „Geotehniliste pinnaseuuringute juhisest“ ja standardist EVS‑EN 1997‑2:2007+NA:2008.
Puuraukude positsioneerimiseks kasutatakse geodeetilist alusplaani ning reaalaja GPSi „Leica“. Uuringupunktide rajamiseks kasutatakse lintidel puurmasinat GM65 / GM100 ja südamikpuurimise meetodit (ø108 mm). Puurmasinaga rajatavad puuraugud tehakse min 2 m kandvasse pinnasesse. Pinnaseomaduste määramiseks tehakse PA1, 3, 4 ja 7 kõrvale täiendavalt ka penetratsiooni katse.
Kõik puuraugud taastäidetakse puurmetega ning olemasoleva teekatte ulatuses ka asfaltsegu korgiga.
Vastavalt vajadusele ja juhises määratule võetakse geoloogilises läbilõikes esinevatest kihtidest pinnaseproove, mida saab hiljem kasutada täpsustavate laboriuuringute tegemiseks. Teimitavate proovide maht ja vajadus tuleneb väliuuringu tulemustest, juhisest ja projekti eesmärgist. Proove teimitakse akrediteeritud laboris, kus määratakse nõuete kohaselt proovide terastikuline koostis ning pinnase nimetus. Vastavalt vajadusele määratakse orgaanika sisaldust ning tulenevalt lõimisest ka filtratsioonimoodul.
Vastavalt juhises ette nähtule teostatakse puuraukude asukoha, sügavuse ja proovide pildistamine.
Väliuuringut teostab Reaalprojekt OÜ: 02.2025.
Koostaja: L. Arumäe
Geoloogiainsener
Reaalprojekt OÜ
LEGEND: PAx LPx Puurauk nr x / Löökpenetratsiooni katse nr x KPx Kasvupinnase paksuse mõõtmispunkt x
PA/LP1
PA2
PA/LP3
PA/LP4
PA5
PA/LP7
PA6
Töö nimetus
Asukoht
Joonise nimetus
Mõõtkava
Joonise nr
Töö nrTellija
Reaalprojekt OÜ Vabaduse pst 174b 10917 Tallinn Estonia tel +372 608 11 00 www.reaalprojekt.ee [email protected]
Roadplan OÜ
Mnt 60 km 5,33 - 5,39 ja km 5,94 - 6,02 müratõkkeseinad Geotehniline pinnaseuuring
Pärnu linn, Pärnu maakond GL24070
Uuringupunktide asukoha plaan
M 1:500
1
Vastutav täitja: L. ARUMÄE detsember 2024
Osakonna juht: L. ARUMÄE detsember 2024
- - -
- - -
Digiallkirjad
Käesolev on geotehnilise pinnaseuuringu kava on mnt 60 Pärnu – Lihula km 5,33-5,39 asuvale Mäe kinnistule ja km 5,94-6,02 asuvale Maidle kinnistule uuringu teostamiseks. Vastavalt projektlahendusele ja välitööle koostatud nõuetele on müratõkkeseinte projekteerimiseks paigutatud kokku 7 uuringupunkti (joonis 1). Uuringute välitöö tegemisel ja aruande vormistamisel lähtutakse Maanteeameti peadirektori 23.12.2020 käskkirjaga nr 1-2/20/1054 kinnitatud „Geotehniliste pinnaseuuringute juhisest“ ja standardist EVS‑EN 1997‑2:2007+NA:2008.
Puuraukude positsioneerimiseks kasutatakse geodeetilist alusplaani ning reaalaja GPSi „Leica“. Uuringupunktide rajamiseks kasutatakse lintidel puurmasinat GM65 / GM100 ja südamikpuurimise meetodit (ø108 mm). Puurmasinaga rajatavad puuraugud tehakse min 2 m kandvasse pinnasesse. Pinnaseomaduste määramiseks tehakse PA1, 3, 4 ja 7 kõrvale täiendavalt ka penetratsiooni katse.
Kõik puuraugud taastäidetakse puurmetega ning olemasoleva teekatte ulatuses ka asfaltsegu korgiga.
Vastavalt vajadusele ja juhises määratule võetakse geoloogilises läbilõikes esinevatest kihtidest pinnaseproove, mida saab hiljem kasutada täpsustavate laboriuuringute tegemiseks. Teimitavate proovide maht ja vajadus tuleneb väliuuringu tulemustest, juhisest ja projekti eesmärgist. Proove teimitakse akrediteeritud laboris, kus määratakse nõuete kohaselt proovide terastikuline koostis ning pinnase nimetus. Vastavalt vajadusele määratakse orgaanika sisaldust ning tulenevalt lõimisest ka filtratsioonimoodul.
Vastavalt juhises ette nähtule teostatakse puuraukude asukoha, sügavuse ja proovide pildistamine.
Väliuuringut teostab Reaalprojekt OÜ: 02.2025.
Koostaja: L. Arumäe
Geoloogiainsener
Reaalprojekt OÜ
LEGEND: PAx LPx Puurauk nr x / Löökpenetratsiooni katse nr x KPx Kasvupinnase paksuse mõõtmispunkt x
PA/LP1
PA2
PA/LP3
PA/LP4
PA5
PA/LP7
PA6
Töö nimetus
Asukoht
Joonise nimetus
Mõõtkava
Joonise nr
Töö nrTellija
Reaalprojekt OÜ Vabaduse pst 174b 10917 Tallinn Estonia tel +372 608 11 00 www.reaalprojekt.ee [email protected]
Roadplan OÜ
Mnt 60 km 5,33 - 5,39 ja km 5,94 - 6,02 müratõkkeseinad Geotehniline pinnaseuuring
Pärnu linn, Pärnu maakond GL24070
Uuringupunktide asukoha plaan
M 1:500
1
Vastutav täitja: L. ARUMÄE detsember 2024
Osakonna juht: L. ARUMÄE detsember 2024
- - -
- - -
