Riigitee nr 12 Kose-Jägala tee km 5,09 „Ahisilla„ bussipeatuse teevalgustuse projekteerimise nõuded

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Kose Vallavalitsus

[email protected]

Hariduse tn 1

75101, Harju maakond, Kose vald,

Kose alevik

Teie 14.02.2025 nr 8-2/328

Meie 05.03.2025 nr 7.1-2/25/2617-2

Riigitee nr 12 Kose-Jägala tee km 5,09

„Ahisilla„ bussipeatuse teevalgustuse

projekteerimise nõuded

Olete taotlenud Transpordiametilt nõudeid „Ahisilla„ bussipeatuse valgustuse (edaspidi

teevalgustus) projekteerimiseks Harju maakonnas Kose vallas Kose alevikus riigitee nr 12 Kose-

Jägala tee km 5,09 kaitsevööndis ja riigitee maaüksusel.

Tutvudes rajatiste paigutusega riigitee suhtes ja võttes aluseks ehitusseadustiku (edaspidi EhS) ja

kliimaministri 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ (edaspidi Normid), esitab

Transpordiamet nõuded „Ahisilla„ bussipeatuse valgustuse projekti koostamiseks:

1. Projekti koostaval ettevõtjal ja/või isikul peab olema MTR registreering elektriprojektide

koostamiseks, elektrialane kehtiv pädevustunnistus ja teevalgustuse projekteerimise kogemus.

2. Projekti koostamisel juhinduda kehtivatest seadustest, normdokumentidest, standarditest ja

Transpordiameti juhenditest (www.transpordiamet.ee rubriigis “Juhendid“), sealhulgas

juhendist Riigiteede valgustuse kavandamine (leitav www.transpordiamet.ee – Teehoid ja

liikluskorraldus – Tee-ehituse juhendid – Riigiteede projekteerimine – Tehnovõrgud.).

3. Teostada projekti koostamiseks vajalikud geodeetilised uuringud vastavalt majandus- ja

taristuministri 14.04.2016 määrusele nr 34 „Topo-geodeetilisele uuringule ja

teostusmõõdistusele esitatavad nõuded“. Lisaks määruses toodule:

3.1. Riigitee mõõdistada vastavalt Maanteeameti peadirektori 13.05.2008.a kk nr 102

kinnitatud nõuetele „Täiendavad nõuded topo-geodeetilistele uurimistöödele teede

projekteerimisel“

3.2. Projektiga hõlmatud alal mõõdistada riigitee ja sellega külgnev ala min 10 m laiuses

Mõõdistada ala piki riigiteed vähemalt 30 m projekteeritava valgustuse asukohast

mõlemas suunas. Mõõdistusala peab olema piisav projekti koostamiseks ja

kontrollimiseks.

3.3. Plaanile kanda olemasolevad liikluskorraldusvahendid ning valgustuspunktid, mis

puutuvad valgustustehnilises mõistes otseselt kokku projekteeritava piirkonnaga.

3.4. Digitaalsed joonised peavad olema teostatud L-EST 97 koordinaatsüsteemis.

3.5. Joonised vormistada mõõtkavas 1:500.

3.6. Projekti kooskõlastamiseks esitamise hetkel peab olema geodeetilise mõõdistuse sh

kooskõlastuste vanus kuni üks aasta.

2 (3)

4. Selgitada välja ning arvestada varemkoostatud ja koostamisel olevate tee- ja

valgustusprojektidega ning tehnovõrkude projektidega.

5. Projekti seletuskirjas ja joonistel käsitleda riigitee kaitsevööndit vastavalt EhS § 71 lg 2 ning

teeregistri kohaseid teede numbreid ja nimetusi. Projekti seletavas osas kirjeldada

projekteeritud valgustuse paigutust riigitee suhtes (tee nr, nimetus, asukoha km).

6. Arvestada riigitee liikluskorralduse, liiklussageduse ja teiste vajalike näitajatega, mis on

avalikult kättesaadavad riiklikus teeregistris https://teeregister.riik.ee.

7. Täpsustada tehnovõrkude (elekter, side, vesi, kanalisatsioon, gaas jmt) paiknemist

projekteeritaval alal ning nõutada tehnovõrkude valdajatelt tehnilisi tingimusi trassidele

esitatavatele nõuetele, millega projekteerimisel arvestada.

8. Valida konkreetsesse olukorda sobiva optika ja võimsusega LED valgustid (bussipeatuste

valgustamiseks on sobilik kasutada sümmeetrilise optika ja kuni 15 W võimsusega valgustit).

Lahendada mastide optimaalne paigutus, valgusti paigaldus kõrguseks valida 5-6 m, konsooli

kaldeks 0 kraadi. Esitada LED valgusti ringdiagramm, kus on näha valgusti valguse jaotus.

Bussipeatuse ja ümbruse valgustuse ajad peavad ühtima bussipeatuse kasutusaegadega.

9. Bussiooteplatvormidega peatustes projekteerida mastid ooteplatvormi taha (ooteala eesmise

otsa juurde). „Ahisilla“ bussipeatuse korral olemasoleva betoonplatvormi taha, sõiduraja

äärejoonest ca 7,5–8 m kaugusele. Ooteplatvormita peatustes projekteerida mastid liiklejate

ohutuse tagamiseks väljapoole teedel nõutud vaba ruumi. Riigiteedel lähtuda vaba ruumi laiuse

määramisel Normide § 11. JJT ja tänavatel määrata vaba ruum vastavalt EVS 843 joonistele

5.2-5.5 ja ptk 10.6 Tänavavalgustus p 6. Juhul kui kitsastes tingimustes ei ole võimalik tagada

teega külgnevat vaba ruumi, tuleb kavandada täiendavad liiklusohutuse meetmed

(liiklusmärgid, piirded, ohutuse standardile EVS_EN 12767 klassile HE vastavad mastid).

10. Mastide paigutus peab võimaldama bussipeatuse hooldustööde teostamist.

11. Valgustamisel tuleb vältida sõiduteel liiklejate pimestamist vm häirivat ja eksitavat mõju.

12. Projektis käsitleda riigitee muldesse ja riigitee alusele maale valgustuse toitekaablite

paigaldamine (asukoht, sügavus, töökirjeldus, tehnovõrgu paigaldamise tüüpristlõiked

iseloomulikest kohtadest koos riigiteega sh katete taastamise lahendus).

13. Maakaablite ristumine riigiteega projekteerida tee ja selle koosseisu kuuluvate rajatiste

ulatuses kinnisel meetodil kaitsehülsis.

14. Vajadusel koostada tehnovõrkude ümberehituste või kaitsmise projektid. Tehnovõrkude

projekteerimisel lähtuda valdaja esitatud tehnilistest tingimustest ja Normide ptk 12

Tehnovõrgud nõutust ning Transpordiameti juhendist „Nõuded tehnovõrkude teemaale

paigaldamise kavandamisel“.

15. Vajadusel näha ette tööde maa-alal puude ja võsa likvideerimine ning okste kärpimine (sh

vajalike kooskõlastuste taotlemine).

16. Projektis näha ette ehitustöödega rikutud maa-ala ja katete taastamine või korrastamine.

17. Seletuskirjas märkida, et enne ehituse algust tuleb koostada riigitee ehitusaegse

liikluskorralduse projekt ja kooskõlastada Transpordiametiga.

18. Projekt kooskõlastada projektiga seotud tehnovõrgu valdajate ja maaomanikega.

19. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga kokkulepe riigitee maaüksusele

kasutusõiguse saamiseks. Vastav taotlus esitada Transpordiametile aadressil

[email protected]. Kokkuleppe taotluse vorm asub www.transpordiamet.ee –

Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade kasutus – Tehnovõrgud –

Taotlus teemaale tehnovõrgu ja -rajatise ehitamiseks ja talumiseks vajaliku isikliku

kasutusõiguse seadmise lepingu sõlmimiseks. Sõlmitud kokkulepe on aluseks liiklusvälise

tegevuse loa väljastamiseks.

3 (3)

20. Valmis projekt (tekstiline osa - pdf, digitaalsed joonised - nii pdf kui ka dwg või dgn,

kooskõlastused – pdf või ddoc) esitada Transpordiametile EhS § 70 lg 3 alusel nõusoleku

saamiseks ja/või EhS § 99 lg 3 alusel kooskõlastamiseks e-posti aadressil

[email protected]. Projektile lisada teemaa kasutusõiguse ala plaanid.

Palume arvestada, et kohaliku omavalitsuse (edaspidi KOV) tellimisel ehitatud teevalgustus jääb

KOV omandiks ja hooldamisele sõltumata paigaldise asukohast riigitee suhtes. Projektiga

kavandatud teevalgustuse projekteerimise, ehitamise ja omanikujärelevalve teostamise kulud

kannab KOV.

Käesolevad nõuded on projekti lahutamatu osa, mis kehtivad 2 aastat allkirjastamise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Arvo Veltri

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Tehniliste tingimuste taotlus

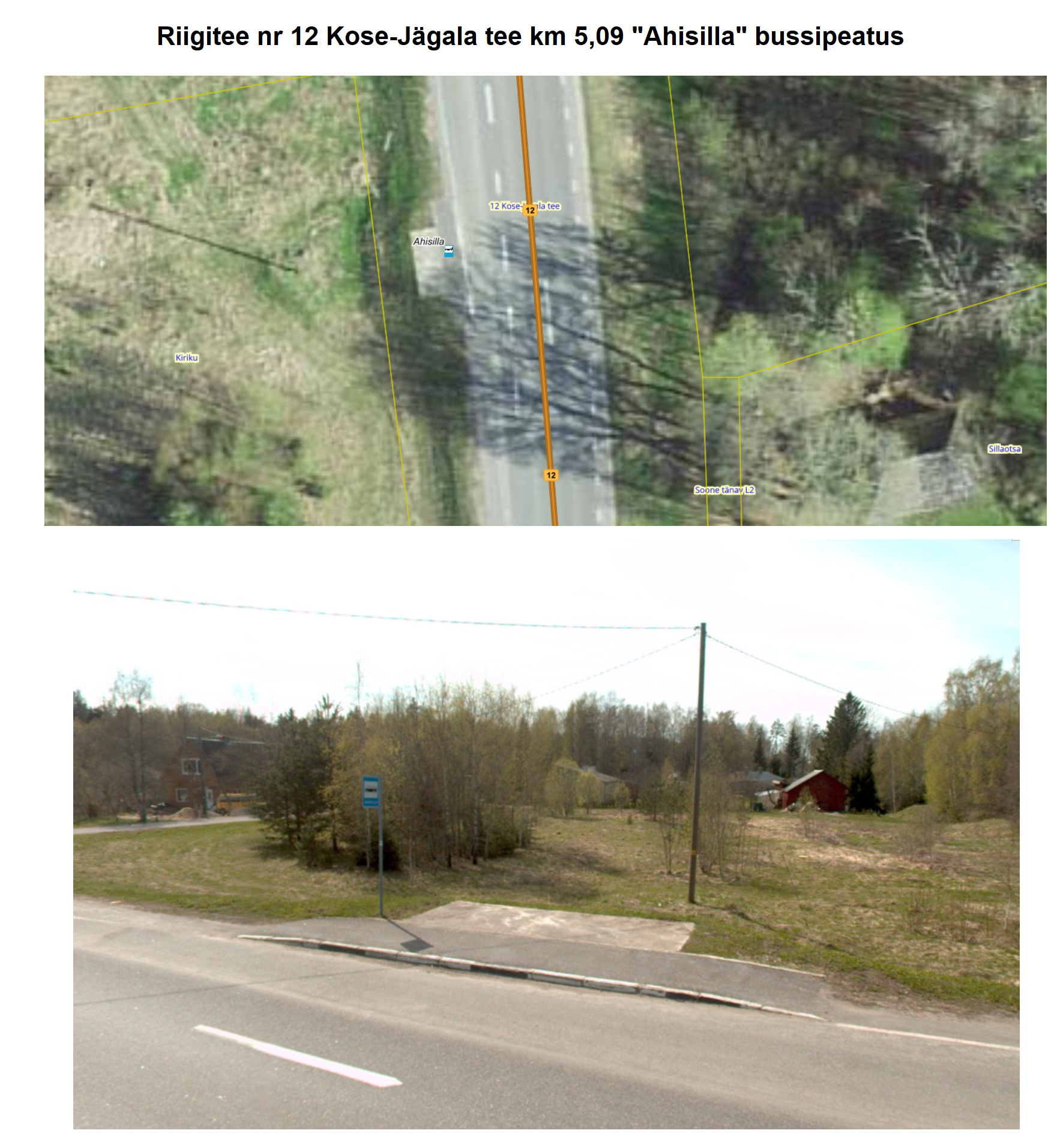

Asukoha skeem

Annika Matson

54620384, [email protected]

KOSE VALLAVALITSUS

___________________________________________________ Hariduse tn 1, 75101 Kose alevik Telefon + 372 54 620 123 E-post: [email protected]

Kose vald, Harjumaa Veebileht www.kosevald.ee

Registrikood 75011547 Konto EE872200001120132608

Transpordiamet

[email protected] Meie /kuupäev digiallkirjas/ nr 8-2/328

Tehniliste tingimuste taotlus

Soovime paigaldada Kose alevikus 12 Kose-Jägala tee km 5,09 asuvasse Ahisilla bussipeatusesse

peatust valgustava tänavavalgusti. Esialgselt on soov tellida Elektrilevi OÜ-lt liitumine

bussipeatusest ca 10 m kaugusel läänes paikneva olemasolevale elektripostile ning valgusti

paigaldada peatuse kõrvale uuele puitpostile.

Palume esitada nõuded/tehnilised tingimused 12 Kose-Jägala tee äärde km 5,09 bussipeatuse

valgustuse paigaldamiseks.

Lugupidamisega

/allkirjastatud digitaalselt/

Raul Siem

vallavanem

Taimar Lossmann

5099994,

[email protected]
