Teenistuse korraldamine

AS Connecto Infra Tuisu 19, 11314 Tallinn [email protected] Registrikood: 10722319 tel. 606 3100 www.connecto.ee Tellija: Eesti Lairiba Arenduse Sihtasutus Registrikood: 90010094 Narva mnt 5, Tallinn e-mail: [email protected]

ELA707

Harju maakond, Jõelähtme vald Jägala VS ühendamine optikaga

I ETAPP

TÖÖPROJEKT

Projekti koostaja: Mari Tarto

Tallinn 2025

Töö nr. ELA707 Töö nimetus: Harju maakond, Jõelähtme vald, Jägala VS ühendamine optikaga Staadium: Tööprojekt Tellija: Eesti Lairiba Arenduse Sihtasutus Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

SELETUSKIRI 1 Üldandmed Käesolev köide on Harju maakonnas, Jõelähtme vallas, Jägala VS optikaga ühendamise tööprojekt. Projekti koostamisel on aluseks:

 ELA SA lähteülesanne  AS Connecto Infra poolt 30.12.2024 koostatud töö nr 9798G "Maa-ala plaan tehnovõrkudega" millele on

kantud Riigi Maa-ametist väljastatud katastriüksuste piirid. Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis.

Normdokumendid:

 Majandus- ja taristuministri 25.06.2015.a. määrus nr.73 Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded;

 Majandus- ja taristuministri 17.07.2015.a. määrus nr.97 “Nõuded ehitusprojektile”;  Ehitusseadustik.

Kinnistute omanikud on selgitatud välja kinnistusraamatu väljavõtetega, juriidiliste omanike volitatud esindajad B-kaardi väljavõtetega. Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

2 Olemasolev situatsioon 13 Jägala-Käravete tee kinnistul asuv Telia Eesti AS sidekaev F03S10_K07.

3 Projekteeritud sideehitis Käesoleva projektiga on ette nähtud järgmised ehitustööd:

 Paigaldada pinnasesse multirorustik, kaitsetoru ja jaotuskapp vastavalt asendiplaanile.

Projekteeritud sideehitis on esitatud asendiplaanil mõõtkavaga 1:500.

4 Projekteerimis– ja töövõtupiirid Projekteeritud sidetrass jääb kuuluma ELA SA’le.

5 Lubatud kõrvalekalded projekteeritud trassidest Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile. Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale kalduda üldreeglina piirides 0,5m (v.a. riigitee maaüksusele projekteeritud trassist), tingimusel, et kaugus katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas peavad olema tagatud normidekohased kaugused (kujad).

6 Üldised nõuded ja juhised liinirajatise ehitamisel

6.1 Sideehitise tähistamine Sidetrassi asukoht pinnases tähistatakse selle kohale 20-30cm kõrgemale paigaldatud hoiatuslindiga. Lõikumiskohad teiste tehnovõrkudega tähistada elektroonilise pallmarkeriga, paigaldades pallmarkeri tähistava objekti peale.

Töö nr. ELA707 Töö nimetus: Harju maakond, Jõelähtme vald, Jägala VS ühendamine optikaga Staadium: Tööprojekt Tellija: Eesti Lairiba Arenduse Sihtasutus Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

6.2 Kaevetööde teostamine Ehitustööd tuleb teostada vastavuses Jõelähtme Vallavolikogu määrusele 26.04.2012 nr.91 „Jõelähtme valla heakorraeeskiri“. Enne kaevetöid täpsustada olemasolevate maa-aluste kommunikatsioonide asukohad looduses ja vajadusel kutsuda juurde kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga. Lõikumisel kommunikatsioonitrassidega otsustatakse alt- või ülevalt läbimineku kasuks koostöös trassivaldajaga. Trassi paigaldamisel mehhanismidega kaevata lõikumiskohad kommunikatsioonitrassidega eelnevalt käsitsi lahti ning seejärel paigaldada trass läbi lahti kaevatud koha. Riigitee maaüksusel projekteeritud sidetrassi minimaalne paigaldussügavus riigitee katte all on 1,5m maapinnast (1250N tugevusega kaitsetorus) ning riigitee maaüksusel minimaalselt 1,0m maapinnast (750N tugevusega kaitsetorus). Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda Majandus- ja taristuministri 25.06.2015. a määrusest nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ (RT I, 28.06.2015, 4). NB! Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi (väljaarvatud kinnisel meetodil ehitatavad lõigud), vt ärakirjad kooskõlastusest. Mehhanismide kasutamine kommunikatsioonide kaitsevööndis on lubatud kokkuleppel kommunikatsiooni (trassi-) valdajaga. Kui geodeetilisele alusplaanile märgitud trassid on orienteeruvad ja kaevetööde ajal ei avastata eelnimetatud trasse, siis liinirajatise tähistamine lõikumiskohtades ei ole vajalik, kuna see ei pruugi kajastada reaalset situatsiooni. Vahetult peale tööde teostamist tuleb taastada ka paigaldustööde tõttu kahjustada saanud või eemaldatud liikluskorraldusvahendid (tähispostid, liiklusmärgid jne.). Puude ja põõsaste kasvutsoonis (võra projektsioon maapinnal) teha kaevetööd käsitsi. Kasvavate puude tugijuuri kaevetööde käigus mitte vigastada ega läbi lõigata.

6.3 Maastiku ja teede taastamine Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, r/b tükid vms). Drenaaži kahjustamise korral taastada selle töövõime. Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus max. 30cm kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu. Olemasolevad ühisveevärgi ja- kanalisatsiooni kaevude luugid viia samale kõrgusele taastatava tee/maapinnaga. Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljasmaa ja tee kruuskate taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse.

6.4 Tööde dokumenteerimine ja järelevalve Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist fikseerida vastavates protokollides ja kooskõlastada kõigi huvitatud instantsidega (sh tellija ja ehitusjärelevalvet teostava ametiisikuga).

6.5 Töötervishoid ja tööohutus

Töö nr. ELA707 Töö nimetus: Harju maakond, Jõelähtme vald, Jägala VS ühendamine optikaga Staadium: Tööprojekt Tellija: Eesti Lairiba Arenduse Sihtasutus Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.

6.6 Tööde kvaliteedinõuded Ehitustööde teostamisel juhinduda kehtivatest Eesti Vabariigi seadustest, määrustest ja normidest ning Telia eesti AS tehnilistest ja ehitusnõuetest.

6.7 Jäätmekäitlus Ehituse käigus tekkivate jäätmete utiliseerimise eest vastutab objekti ehitust teostav ettevõte. Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast. Ehitusjäätmete maht selgub kaevetööde teostamisel. Ehitusjäätmete utiliseerimise ja ladustamise eest vastutab ehitaja

7 Täiendav informatsioon Enne projekti väljastamist on teostatud võrdlev visuaalne kontroll piiride võimalike muudatuste suhtes projekteeritud sidetrassidega külgnevatel aladel Maa–ameti maainfoga tutvumise veebileheküljel.

33.00

34.00

35.00

36.00

37.00

38.00

39.00

40.00

33.00

34.00

35.00

36.00

37.00

38.00

39.00

40.00

41.00 41.00

ASFALTTEE

si de

ka ab

el

el ek

tri ka

ab el

si de

ka ab

el (m

itt et

öö ta

v)

1, 5m

1, 2m

Kinnine läbiminek - kaitsetoru PE Opto 110x6,6 (1205N) L=104m PUURIMISE SUUND

Lõige nr. 1 Ristumine riigiteega nr. 13 Jägala-Käravete tee km 5,37

maapind

maapind

1, 4m

m et

sm et

s

PUURIMISE ALGUS kaevik

1, 9m2, 0m

2, 2m

2, 8m

1, 2m

kaevik

FO3S10_K07

PUURIMISE LÕPP

1,0m

Lõige nr. 1 Ristumine Pirita-Ülemiste kanaliga

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Eesti Lairiba Arenduse Sihtasutus Harju maakond, Jõelähtme vald Jägala VS ühendamine optikaga

I ETAPP

PIKIPROFIIL

Mari Tarto

Mari Tarto

ELA707

EN-6-01

1 1

1:150

TP

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Eesti Lairiba Arenduse SihtasutusHarju maakond, Anija vald Jägala VS ühendamine optikaga

TORU- JA KAABLISKEEM

Mari Tarto

Mari Tarto

ELA707

EN-7-01

1 1

-

TP

TINGMÄRGID:

OLEMASOLEV ELASA TRASS

OLEMASOLEV ELASA JÄTKUMUHV

MIKROTORUSSE PUHUTAV ELASA FO KAABEL

OLEMASOLEV ELASA SIDEKAEV

PROJEKTEERITUD ELASA SIDEKAEV

/ / / PROJEKTEERITUD ELASA MIKROTORUSTIK

089K84 089M45 707K01

/ /

/ /

/

F03S10_K30

4x 14

/1 0

+C U

D B

/ 4 8f

-1 L

=1 1m

70 7L

02

Katkestada ELA SA 4-avalise multitoru 3.mikrotoru (roheline).

4x14/10 / 48f-3 L=1090m 707L02

F03S10_J34

OLEMASOLEV TELIA TRASS

OLEMASOLEV TELIA JÄTKUMUHV

OLEMASOLEV TELIA SIDEKAEV

/ /

/ /

/ /

/ /

/

707J01 707M01

4x 14

/1 0

+C U

D B

/ 4 8f

-1 L

=9 42

m 70

7L 01

PROJEKTEERITUD ELASA SIDEKAPP

PROJEKTEERITUD ELASA MUHV

F03S10_K07 F03S10_J15

Ehitusteatis nr 2511201/36419

05.05.2025 1/7

Ehitusteatis nr 2511201/36419

Taotlus/teatis

Taotluse/teatise andmed

Dokument Ehitusteatis nr 2511201/36419 Dokumendi kuupäev 05.05.2025

Menetlev asutus Jõelähtme Vallavalitsus

Seotud isikud

Roll Isikukood/ Registrikood

Nimi (kontaktisik)

Taotleja 10722319 AS Connecto Infra (MARI TARTO) Ehitusprojekti koostaja 10722319 AS Connecto Infra (MARI TARTO) Dokumendi esitaja 10722319 AS Connecto Infra (MARI TARTO) Omanik 90010094 Eesti Lairiba Arenduse Sihtasutus (Toomas Kallaste)

Ehitusteatis nr 2511201/36419

05.05.2025 2/7

Seotud ehitised

Jrk Ehitise nimetus EHR kood Ehitise aadress

1 Sidetrass 221484058 Harju maakond, Jõelähtme vald, Jägala küla, 13 Jägala- Käravete tee // Kuuse tee 4 // Peetri

Ehitusteatis nr 2511201/36419

05.05.2025 3/7

Ehitis

Ehitustegevuse info

Näitaja Taotluse andmed

Rajatise liik Liinirajatised (v.a liin ja sidemast ning olemasolevatele postidele ja ehitistele paigaldatud ja paigaldatavad kaablid), milleks on maakaabel, veekogu põhjas paiknev kaabel, kaablitunnel, kaablikanalisatsioon, õhuliin, konteiner

Ehitisealune pind ja kõrgus Ehitis on vees, kaldaga ühendamata

Ei

Kavandatav tegevus Ehitise püstitamine Ehitustegevuse täpsustus Alusdokument See tegevus on Teatisekohustuslik

Ehitise üldinfo

Näitaja Taotluse andmed

Ehitise liik Rajatis Ehitise nimetus Sidetrass Ehitisregistri kood 221484058 Omandi liik kinnisasi Ehitise seisund Esmane kasutusaasta Esmase kasutuselevõtu aasta on oletuslik Ehitise aadress Harju maakond, Jõelähtme vald, Jägala küla, 13 Jägala-Käravete

tee // Kuuse tee 4 // Peetri

Ehitise kasutamise otstarbed

Näitaja Taotluse andmed

Kasutamise otstarve, mitteeluruumi pind (m2)

Side, raadio või televisiooni magistraalne õhu- või kaabelülekandeliin või süsteem (22131)

Eluruumide pind kokku 0,0 Mitteeluruumide pind kokku 0,0

Ehitusteatis nr 2511201/36419

05.05.2025 4/7

Ehitise mõõtmed

Näitaja Taotluse andmed

Ehitisealune pind (m2) Maapealse osa alune pind (m2) Köetav pind (m2) Suletud netopind (m2) Üldkasutatav pind (m2) Tehnopind (m2) Maapealsete korruste arv Maa-aluste korruste arv Kõrgus (m) Absoluutne kõrgus (m) Pikkus (m2) 942,0 Laius (m) 0,1 Sügavus (m) 0,7 Maht (m3) Maapealse osa maht (m3)

Ehitise konstruktsioonid ja materjalid

Näitaja Taotluse andmed

Vundamendi liik Kande- ja jäigastavate konstruktsioonide materjali liik Välisseina liik Välisseina välisviimistluse materjali liik Vahelagede kandva osa materjali liik Katuse ja katuslagede kandva osa materjali liik Katusekatte materjali liik

Ehitusteatis nr 2511201/36419

05.05.2025 5/7

1. 2. 3. 4. 5. 6. 7. 8. 9.

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21.

Ehitise tehnilised näitajad

Näitaja Taotluse andmed

Elektrisüsteemi liik Veevarustuse liik Kanalistasiooni liik Soojusallika liik Energiaallika liik Ventilatsiooni liik Jahutussüsteemi liik Võrgu- või mahutigaas Liftide arv

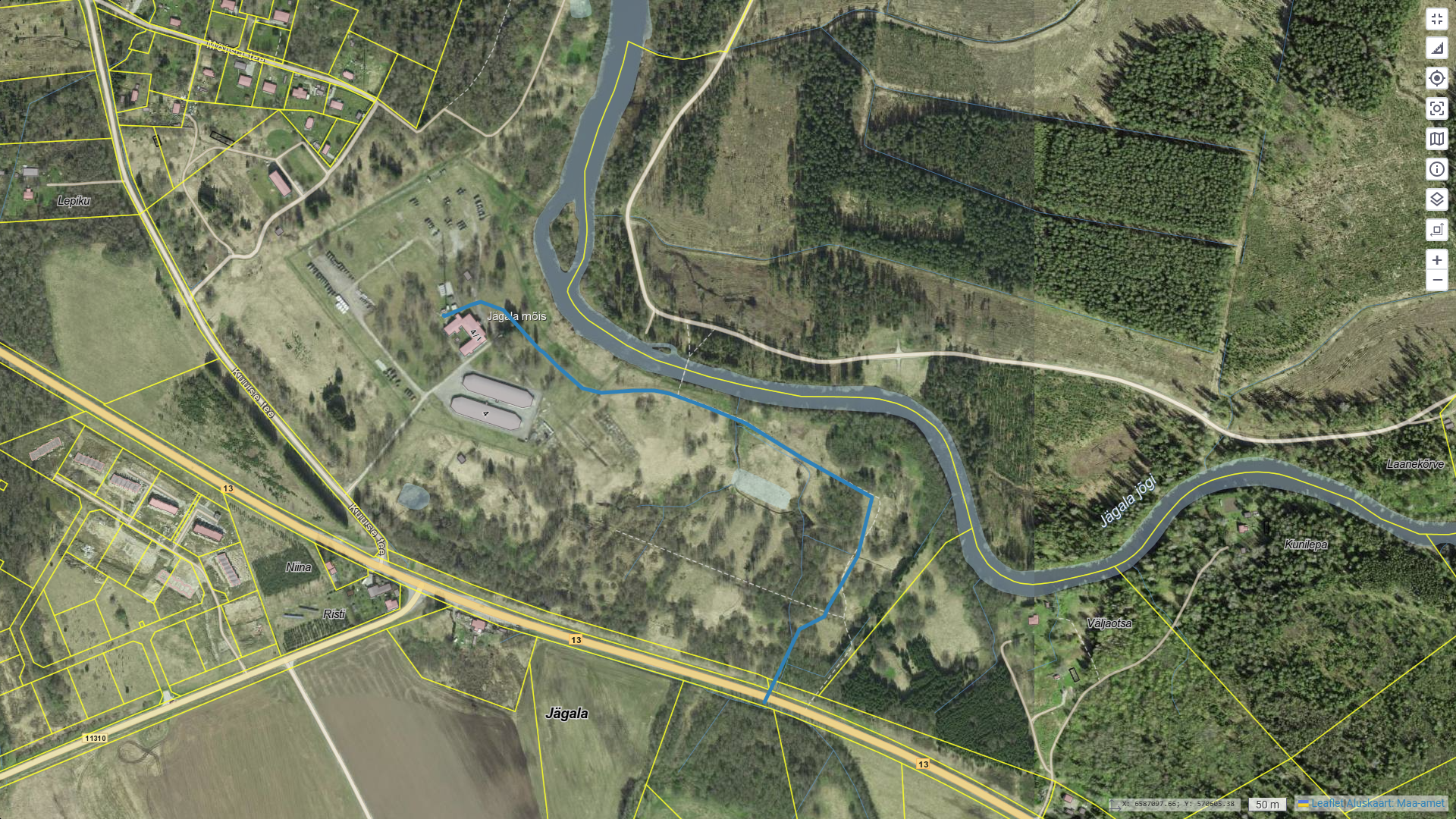

Ehitise asukoht

Kuju nr Näitaja Taotluse andmed

1 Nimetus Geomeetria moodustusviis Mõõdistatud Tüüp Joon Koordinaadid 6587218.50 570239.00

6587218.10 570240.00 6587222.60 570250.60 6587228.40 570265.40 6587232.60 570274.10 6587236.00 570287.50 6587235.30 570291.70 6587225.50 570316.50 6587209.40 570331.10 6587206.50 570333.60 6587183.20 570354.60 6587174.90 570362.10 6587170.70 570367.90 6587152.30 570386.50 6587144.20 570395.60 6587125.20 570417.90 6587122.80 570424.40 6587120.90 570431.50 6587119.40 570442.10 6587119.20 570445.00 6587120.50 570457.10

Ehitusteatis nr 2511201/36419

05.05.2025 6/7

22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54.

Kuju nr Näitaja Taotluse andmed

6587122.10 570484.70 6587122.30 570505.40 6587121.80 570510.60 6587121.10 570515.70 6587119.60 570523.50 6587118.00 570530.00 6587115.00 570539.20 6587111.70 570548.00 6587106.40 570562.60 6587100.70 570577.80 6587092.00 570598.40 6587079.90 570627.70 6587075.50 570636.40 6587071.50 570643.50 6587065.10 570653.40 6587047.50 570679.70 6587034.40 570702.30 6587017.80 570730.30 6587006.70 570750.40 6586985.20 570790.00 6586984.60 570790.60 6586984.00 570790.90 6586983.10 570791.10 6586982.30 570791.00 6586909.60 570772.00 6586905.90 570770.60 6586842.90 570734.70 6586830.60 570729.80 6586814.20 570696.80 6586720.50 570653.30 6586720.40 570653.10 6586720.50 570652.80 6586721.10 570652.20

Kuju aadressid Harju maakond, Jõelähtme vald, Jägala küla, Peetri Harju maakond, Jõelähtme vald, Jägala küla, 13 Jägala-Käravete tee Harju maakond, Jõelähtme vald, Jägala küla, Kuuse tee 4

Ehitisel on 1 kuju

Ehitusteatis nr 2511201/36419

05.05.2025 7/7

Dokumendid

Dokumendi liik: EHR-i väline kaasamine, kooskõlastus ja arvamuse avaldus

Jrk Faili andmed

1 Faili nr Faili nimetus Kooskõlastused

Fail Kooskõlastused.zip Väljaandja/koostaja (kpv) (05.05.2025)

Üleslaadija MARI TARTO
