Vastus Saue vallas Pärnu mnt 558c kinnistu liitumine madalpinge elektrivõrguga, LC2874

THS Projekt OÜ Lõkketule tn 18, Tartu Registrikood: 12422321 MTR nr: TEL 002156

mai 2025

Tellija: Elektrilevi OÜ Reg. kood: 11050857 Veskiposti tn 2 Tallinn Harjumaa 10138 Töö nr: P25001

Projekti staadium: Tööprojekt Projekteerija: Tarmo Uusrand

([email protected], +3725298284) Vastutav spetsialist: Hardo Aun

([email protected], +37258009470)

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 2 Turu 34b, Tartu Registrikood: 12422321

1. SISUKORD

1. Sisukord ......................................................................................................................... 2 2. Asukoht .......................................................................................................................... 3 3. Seletuskiri ...................................................................................................................... 4

3.1. Üldosa .................................................................................................................... 4 3.2. Tehniline lahendus .................................................................................................. 5 3.3. Projekteeritud maakaabelliinid. ............................................................................... 5 3.4. Tähistused .............................................................................................................. 5

4. Töötervishoid ja tööohutus ............................................................................................. 6 4.1. Ehitusplatsi ettevalmistus ........................................................................................ 6 4.2. Ohutuse tagamine ja liikluskorraldus ....................................................................... 6 4.3. Olemasolevate ehitiste ja rajatistega arvestamine................................................... 6 4.4. Haljastuse kaitsmine ............................................................................................... 7 4.5. Keskkonnakaitse ..................................................................................................... 7 4.6. Töötervishoid ja tööohutusnõuded .......................................................................... 8 4.7. Ehitustööde dokumenteerimine ja järelevalve ......................................................... 8 4.8. Tööde kvaliteedinõuded .......................................................................................... 9 4.9. Maastiku taastamine ja teede-ehituse osa .............................................................. 9

4.9.1. Teetööde üldised tehnoloogianõuanded ......................................................... 9 4.9.2. Liikluskorraldus ehituse ajal ............................................................................ 9 4.9.3. Liikluskorraldusvahendid ................................................................................ 9 4.9.4. Kaeviku tagasitäide ........................................................................................ 9 4.9.5. Katendi taastamine ja vertikaalplaneering..................................................... 10 4.9.6. Haljastus....................................................................................................... 10

5. Andmetabelid ............................................................................................................... 10 Põhimaterjalide spetsifikatsioon....................................................................................... 10 Tööde mahtude tabel (ainult EPP keskkonnas) ............................................................... 10 Kooskõlastuste koondtabel .............................................................................................. 10 Kooskõlastuste ärakirjad (ainult EPP keskkonnas) .......................................................... 10 Joonised .......................................................................................................................... 10

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 3 Turu 34b, Tartu Registrikood: 12422321

2. ASUKOHT

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 4 Turu 34b, Tartu Registrikood: 12422321

3. SELETUSKIRI

3.1. Üldosa Käesolevas projektis on lahendatud Pärnu mnt 558a kinnistule planeeritavate rajatiste (elektriautode laadimisjaama ja McDonalds) liitumine madalpinge elektrivõrguga.

 Liitumise LC2874 mahus paigaldatakse Pärnu mnt 558c kinnistule ühekohaline ja sokliga liitumiskilp. Liitumiskilbi toiteks paigaldatakse alajaamast kuni kilbini maakaabel. Maakaabel paigaldatakse osaliselt kinnisel meetodil (suundpuurimine) ja osaliselt lahtisel meetodil (avatud kaevikusse).

 Liitumise LC3008 mahus paigaldatakse Marketi alajaama kõrvale ühekohaline ja sokliga liitumiskilp.

Alusplaanina on kasutatud alljärgnevat materjali: OÜ Kirjanurk „Geodeetiline alusplaan“ (töö nr 13216G). Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. Projekt on koostatud vastavalt tellija Elektrilevi OÜ projekteerimisülesandele LC2874 ja LC3008 ning muudatused kooskõlastatud tellijaga. Ehitustööde teostamisel lähtuda täiendavalt:  Saue Vallavolikogu määrus 25.02.2021 nr 6, "Saue valla heakorraeeskiri",  Saue Vallavolikogu määrus 25.01.2018 nr 7 "Saue valla kaevetööde eeskiri",  Saue Vallavolikogu määrus 28.12.2023 nr 26 "Saue valla jäätmehoolduseeskiri", Projekti koostamisel on aluseks võetud „Ehitusseadustik“, „Seadme ohutuse seadus“, EVS- HD 60364-4-41:2017 “Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest”, EVS-HD 60364-4-42:2011 “Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest”, EVS-HD 60364-4-43:2010 “Madalpingelised elektripaigaldised. Osa 4- 43: Kaitseviisid. Liigvoolukaitse”, EVS-EN 50110-1:2013 “Elektripaigaldiste käit. Osa 1: Üldnõuded”, EVS-HD 60364-4-444:2010 “Madalpingelised elektripaigaldised. Osa 4-444: Kaitse pingehäirete ja elektromagnetiliste häirete eest”, EVS- EN 50522:2022 “Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine”, EVS- EN IEC 61936-1:2021 “Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge”, Enefit Connect OÜ ja Elektrilevi OÜ juhtimissüsteemi dokumendid (edaspidi JS dokumendid) ning teised Eesti Vabariigi seadused ja õigusaktid. Enne ehitustööde algust tuleb ehitajal kirjalikult teavitada tööst puudutatud kinnistu(te) omanikke töödega alustamisest tähitud kirjaga allkirja vastu vähemalt 3 päeva enne töödega alustamist (kui kooskõlastuste koondtabelis pole määratud pikemat tähtaega), teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega. Samuti teavitada 3 päeva enne ehitustöid Tellija projektijuhti, kohaliku omavalitsust, tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega. Enne ehitustööde algust tuleb ehitajal taotleda luba kohalikult omavalitsuselt kaevetööde läbiviimiseks ning võtta tööülesanne Elektrilevi OÜ vastavast piirkonnast. Enne ehitustööde algust tuleb ehitajal projekteeritud kaablitrassid looduses maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Pärast trassi mahamärkimist võtta ühendust projektijuhiga, kellega objekti avakoosolekul leppida kokku tööde teostamise aeg ja viis. Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 5 Turu 34b, Tartu Registrikood: 12422321

koosolekul enne tööde alustamist. Pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja taristuministri 13. juuli 2015.a. määrusega nr 90, liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis. Seadmete parameetrid on antud asendiplaanil ja skeemidel. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioon väärtused. Seletuskirjas ja skeemil antud arvutuslikud kaablite pikkused ning materjalide spetsifikatsioonis arvutuslikud kaablite pikkused + reserv. NB! Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Tehniline lahendus

 Liitumise LC2874 mahus paigaldada Pärnu mnt 558c kinnistule ühekohaline ja sokliga liitumiskilp. Liitumiskilbi toiteks paigaldada alajaamast kuni kilbini maakaabel. Maakaabel paigaldada osaliselt kinnisel meetodil (suundpuurimine) ja osaliselt lahtisel meetodil (avatud kaevikusse). Maakaabel paigaldada kogu pikkuses D110 kaablikaitsetorusse ja minimaalselt 0.7m sügavusele.

 Liitumise LC3008 mahus paigaldatakse Marketi alajaama kõrvale ühekohaline ja sokliga liitumiskilp.

 Alajaamas Marketi vahetada trafod 2x 1000kVA trafode vastu. Alajaamale Marketi rajada sundventilatsioon vastavalt ventilatsiooni projektile.

3.3. Projekteeritud maakaabelliinid.

Kaabelliinide väljaehitamisel juhinduda juhendist P342. Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil, kaablite kulgemine looduses on esitatud asendiplaanil, põhimaterjalid koos varuga spetsifikatsioonis ning tööde mahud on esitatud Elektrilevi EPP keskkonnas. Tööde täpne järjekord ja metoodika jääb objektil ehitaja lahendada. Enne kaevetöid trass looduses maha märkida. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehitustööde käigus, tehes kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised. Puude juurestikku üldjuhul mitte kahjustada, puudele lähemal kui 2m kaevata käsitsi. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb taastada haljastus endisele kujule. Kaablite paigaldusel pidada kinni allolevas tabelis toodud vähimatest vahemikest. Järgida kaabli tootja poolt nõutud vähimaid painderaadiusi.

3.4. Tähistused Elektripaigaldiste tähistamisel ja märgistamisel lähtuda JS dokumendist P346 / 4.

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 6 Turu 34b, Tartu Registrikood: 12422321

Kaabel tuleb kaevikusse paigaldades tähistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga ja informatsiooni selle kaabli omaniku kohta. Hoiatuslindi paigaldussügavuseks on 30 cm ülalpool kaablit. Kaabli otsad tuleb märgistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1) Kaabli tunnus; 2) Mõlema otsa võrgusõlme tunnus; 3) kaablimark koos soonte arvu ja ristlõigetega. 4. TÖÖTERVISHOID JA TÖÖOHUTUS

4.1. Ehitusplatsi ettevalmistus Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud, kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub Töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.

4.2. Ohutuse tagamine ja liikluskorraldus Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega ning vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

4.3. Olemasolevate ehitiste ja rajatistega arvestamine Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides. Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 7 Turu 34b, Tartu Registrikood: 12422321

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel. Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

4.4. Haljastuse kaitsmine Puu tüve ümber siduda püstised prussid, prusside ja tüve vahele panna pehmendus (kivivill, autorehvid vms, prussidest kaitse peab ulatuma kogu tüve kõrguseni) ning jälgida, et ehitustööde käigus ei vigastataks puu oksi. Vajadusel võib kärpida puu alumisi oksi, kuid peab säilima antud puule iseloomulik võra kuju. Üle 4 cm läbimõõduga juuri ei tohi läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi. Samuti tuleb jälgida, et ehitusseadmetega ei sõidetaks puude juurtel ega ladustataks ehitusmaterjale sinna. Kui ruumipuudus sunnib ehitusmaterjali puu alla ladustama, kaetakse koht kõigepealt ~20 cm paksuse liiva- või kergkruusakihiga, mille peale asetatakse puidust vms materjalist restid ehitusmaterjalide ladustamiseks. Ehituse lõppedes koristatakse kaitsekihid. Puude võra kärpimise vajadusel taotleda hoolduslõikuse luba Tallinna Keskkonna- ja Kommunaalametilt, lõikuse peab teostama arborist. Olemasolevate puude ümber säilib olemasolev maapinna kõrgus. Kaevetöödel tuleb vältida väljakaevatava pinnase ladustamist või kuhjamist olemasolevate põõsaste peale ja puude juurestiku kaitsealale puude alla. Juurestiku kaitsealaks on puu võraalune pind. Puistematerjali ladustamisel murule pannakse alla isoleeriv kangas või kile. Raskete mehhanismidega puude all mitte liikuda, puude alla mitte ladustada ka ehitusmaterjale. Võimalikke läbiraiutavaid puude juuri tuleb kaitsta, selleks tuleb kaevandi sein toestada vajadusel maasse taotud vaiade vahele tõmmatud võrgu- ja kotiriidega (kõdunev kotiriie jäetakse tööde lõppedes maasse) ning juurte ja kaevandiseina vahe täita liiva ja turbasegu kihiga, kuhu peale kaevetööde lõppu kasvavad uued juured. Ehitustöödel lähtuda haljastuse kaitse eeskirjadest:  Kaevetöö tegemisel säilitatavate puude läheduses, kus võib olla tegemist kergesti variseva

pinnasega, rajatakse tugiseinad, mis väldivad juurestiku kahjustumist pinnase nihkumise tagajärjel.

 Kaevetööga seotud alal piiratakse üksikpuud või puude ja poosaste grupid piki juurestiku kaitseala piiri ajutise piirdeaiaga.

 Kaevetöö tegemisel juurestiku kaitsealal paigaldatakse puudele tüvekaitsed ning kaevetöö tehakse kas käsitsi või kinnisel viisil sügavamal min 1m.

 Tehnovõrkude paigaldamist segavate üle 4cm läbimõõduga puujuurte läbilõikamine kooskõlastatakse maaomanikuga. Peenemad juured lõigatakse läbi sirgelt terava lõikevahendiga.

 Kuivaperioodil kastetakse kahjustatud juurtega puid ning paljastunud juured kaetakse kuivamise vältimiseks.

 Liiklemise või materjalide ladustamise vajadusel juurestiku kaitsealal kaetakse maapind viisil, mis välistab pinnase tihenemise.

 Kaevetööd segavate puude raie ning okste kärpimine on lubatud vaid maaomaniku poolt väljastatud kirjaliku loa alusel.

4.5. Keskkonnakaitse

Töövõtja peab oma tegevuses lähtuma headest ehitustavadest ning ei tohi kahjustada keskkonda. Töövõtja peab vältima saasteainete sattumist pinnasesse ja/või (põhja) vette. Kütused ja õlid peavad olema ladustatud viisil, mis välistab võimalikud lekked. Masinate ja seadmete

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 8 Turu 34b, Tartu Registrikood: 12422321

tankimine ei tohi toimuda veekogule lähemal kui 30 meetrit. Töövõtja peab olema valmis hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud. Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Tööde piirkonnas peavad olema prügikonteinerid ning kõik tekkivad jäätmed tuleb ladustada sinna. Jäätmete ladustamine väljaspool selleks ettenähtud kohti on keelatud. Kõik ehitustööde ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras. Käsitleda ehitamisel tekkivate jäätmete liigiti kogumise vajadust vastavalt jäätmehoolduseeskirjale. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks. Välistada tuleb kasvupinnase reostamine ja ülemäärane tihendamine. Korralikud detailid ning materjalid suunata võimalusel korduskasutusse. Pinnasetööde teostamisel tuleb jälgida pinnase omadusi organoleptiliselt (hinnata lõhna ja visuaalsuse alusel). Keskkonnareostuse tuvastamisel tuleb kaevetöödesse kaasata keskkonnaspetsialist, kes pinnaseproovide ning analüüsitulemuste põhjal otsustab pinnase edasise käitlemise.

4.6. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

4.7. Ehitustööde dokumenteerimine ja järelevalve Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel tuleb teostada kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Kontrollmõõtmised võib teostada Töövõtja või mõni teine ettevõte tingimusel, et ta omab selleks vastavaid lube ja registreeringuid. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama: - abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.; - liikluskorraldust. Ehitusplatsil paiknevad ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa. Teostusmõõdistuse teostajal on kohustus esitada geodeetiline töö kohalikule omavalitsusele geomõõdistuste infosüsteemi.

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 9 Turu 34b, Tartu Registrikood: 12422321

4.8. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

4.9. Maastiku taastamine ja teede-ehituse osa

4.9.1. Teetööde üldised tehnoloogianõuanded Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses teetööde tehnilistes kirjeldustes toodule. Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist. Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

4.9.2. Liikluskorraldus ehituse ajal Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Liikluskorralduse nõuded teetöödel“ nõudeid. Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele. Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale. Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

4.9.3. Liikluskorraldusvahendid Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taaspaigaldatakse pärast ehitustööde lõppu (EVS 613:2001/A2:2016 “Liiklusmärgid ja nende kasutamine”).

4.9.4. Kaeviku tagasitäide Torude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse liivalus paksusega 10cm ja tihendatakse. Liivalus peab olema stabiilne ja püsiv. Torualuse tihendamisel tuleb saavutada elastsusmoodul vähemalt 120 MPa. Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0.95.

P25001 Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Projekti kood LC2874 ja LC3008

THS Projekt OÜ 10 Turu 34b, Tartu Registrikood: 12422321

4.9.5. Katendi taastamine ja vertikaalplaneering

Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta. Katete taastamiseks vajalike materjalide kogused tuleb ehitajal määrata vastavalt töö mahtude tabelile.

4.9.6. Haljastus Olemasolev ja säilitatav kõrghaljastus Ehitustööde teostamisel puudele lähemal, kui 2m, tuleb kaevetöid teostada käsitsi, et puu juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale kui 3m, mis võib kahjustada puu juurestikku (eriti kaskede omi). Muru rajamine ja taastamine Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6.5…7.0. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga. Haljastuse mullakihi paksus peab olema vähemalt 10cm, millele külvata muruseemne spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%. 5. ANDMETABELID

Põhimaterjalide spetsifikatsioon Tööde mahtude tabel (ainult EPP keskkonnas) Kooskõlastuste koondtabel Kooskõlastuste ärakirjad (ainult EPP keskkonnas) Joonised

37.55

37.86

37.69

38 .14

38.61

38.55

38 .36

38 .47

38 .16

37 .98

37.71

37.42

37.66

37 .91

3 8.

09

3 6.

68

3 6.

90

3 7.

13

37.47

37.17

36.93

36 .74

37 .12

37 .33

3 7.

45

37.51

37.42

37.12 37.45

37.16

3 7.

44

3 7.

37

3 7.

37

3 7.

40

3 7.

22 3 7.

20

3 7.

01

3 7.

04

36 .74

36.67 36.49

36.45

36.38 36.43

36.39

36.38

36.43

36.35 36.41

36.25

36.09

36.13

36.24 36.07

36.18

3 7.

00

3 6.

74

3 6.

49

36.21

3 6.

32

3 6.

29

36.07

35.97

35.93

36 .13

35 .97

35.80

35.72

35.76

35.85

36.02

36.05

36.03

36.05

36.53 36.60

36.18

36.12 36.60

36.59 36.68

36.15

36.20

36.75

36.68

36.82

36.24

36.15

36.15

36.25

36.82

36 .79

36.91

36.89

36.91

Bet.

Be t.

Pe su

la

Pigileotus

A

A

A

A

A

A

A

A

A

A

X = 6578200

72701:001:1925 Sillaotsa kergtee L5 72501:001:0201

Pärnu mnt 558c

72501:001:0202

72701:001:1926 Pärnu mnt 558a

72703:001:0606 4 Tallinn-Pärnu-Ikla tee L1

IT Buss

Rek laa

m

Or ien

t

W 1

W 1

W 1

W 1

W1

W1

W1

W1

W1

W 1

Stardikaevik

Stardikaevik

Lõpukaevik

Lõpukaevik

Kaitsta puu

Kaitsta puu

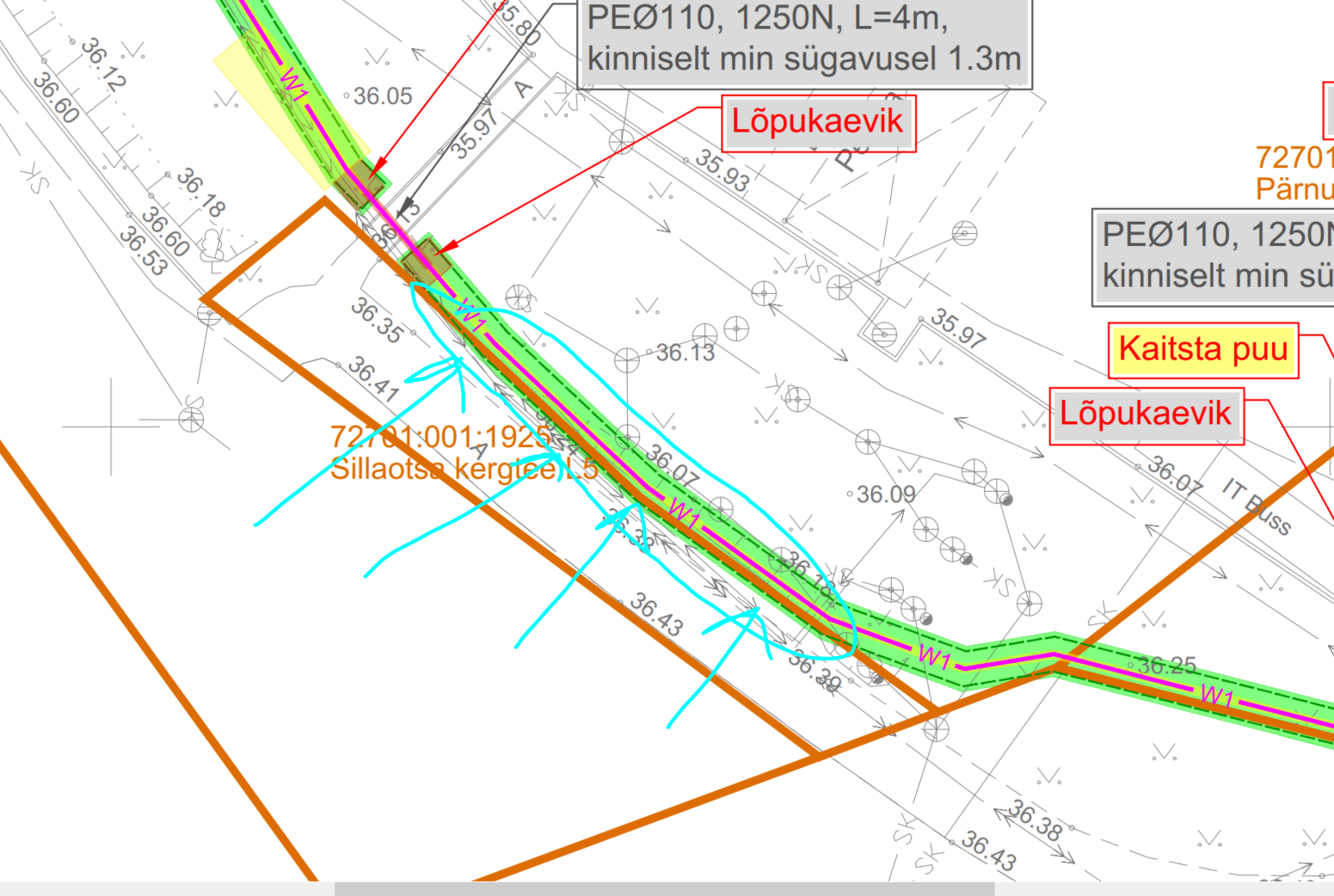

PEØ110, 1250N, L=22m, kinniselt min sügavusel 1.3m

PEØ110, 1250N, L=3m, kinniselt min sügavusel 1.0m

Liitumisprojekti LC2874 mahus paigaldada sokliga ühekohaline liitumiskilp LK234740. Kilbi uks avatav Pärnu mnt 558a suunas. Kilbi paigalduse kõrgusmärk 37.00. Tarbija elektrikaablitele paigaldada reservtorud 2x (PVC Ø110mm, 450N, L=4m). Tarbijakaabli kaablikaitsetoru ots tuua maa peale ning isoleerida.

Liitumisprojekti LC2874 mahus paigaldada madalpinge maakaabel kaablikaitsetorus PLØ110. MPL436948, AXPK 4G240, AJ Marketi:(Saue)-LK234740, Ltrass/Lkaabel=130m/138m

Liitumisprojekti LC3008 mahus paigaldada alajaama kõrvale sokliga ühekohaline liitumiskilp LK236763. Tarbija elektrikaablitele paigaldada reservtorud 2x (PVC Ø110mm, 450N, L=7m). Tarbijakaabli kaablikaitsetoru ots tuua maa peale ning isoleerida.

Töö väljaandmise aeg:

Projekteerija:

Kontrollija: Objekti aadress:

Joonise nimetus:

Töö nimetus: Töö tellija:

Töövõtja:

Mõõtkava:

Töö number:

Projekti staadium:

THS Projekt OÜ Lõkketule tn 18, Tartu MTR : TEL002156 Äriregistri nr:12422321

Joonise number:

/Digitaalselt allkirjastatud/ Allkiri:

/Digitaalselt allkirjastatud/ Allkiri:

TP

P25001_LC2874

1:500

THS Projekt OÜ Reg.12422321

Elektrilevi OÜ

Projekti kood LC2874 ja LC3008

Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Asendiplaan EL-4-01

Saue vald, Harju maakond

07/05/2025 Tarmo Uusrand

Tarmo Uusrand

TINGMÄRGID

Katastriüksuse piirid

Projekteeritud madalpinge maakaabelliin.

Projekteeritud kaablitrass kaablikaitsetorus. Puurkaevis, puurtoru.

Projekteeritud liitumiskilp.

Lahtisekeviku serv

Haljasala taastamine

W1

KILBI PAIGALDUS (põhimõtteline)

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSE

JUUREKAITSE prussid kergkruus või killustik filterkangas

ol.olev maapind

kaevik

Ol. olev või planeeritav maapind

Kilbi paigalduse kõrgusmärk plaanil

Üldmärkused: 1. Tehnovõrkude kaitsetsoonides kaevata käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 2. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või raadamisjäätmeid, jääd, lund ja

külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

3. Pärast kaevetöid taastada endine olukord ning korrastada ehitusjäljed. 4. Katete taastamisel lähtuda töö aegsest olukorrast. 5. Kaevetöö tegemisel juurestiku kaitsealal paigaldatakse puudele tüvekaitsed ning kaevetöö tehakse kas käsitsi või kinnisel viisel

sügavamal kui 1m. 6. Tehnovõrkude paigaldamist segavate üle 4cm läbimõõduga puujuurte läbilõikamine kooskõlastatakse maaomaniku ja kohaliku

omavalitsusega. Peenemad juured lõigatakse läbi sirgelt terava lõikevahendiga. 7. Kaabel paigaldada kogu trassi ulatuses kaitsetorus ja minimaalselt 0.7m sügavusele.

Ol. olev keskpinge maakaabel

Ol. olev madalpinge maakaabel

Ol. olev veetrass

Ol. olev kanalisatsioonitrass

Ol. olev sadekanalisatsioonitrass

Ol. olev kaugküttetrass

Ol. olev drenaažitrass Ol. olev gaasitrass

Ol. olev sidetrass

Ol. olev sidekanal

laius vastavalt plaanile. min 1.40

m in

0 .7

0

projekteeritud kaabelliin kaablikaitsetorus

hoiatuslint

≥0.30

0.600.60

≥0.30

Kasvupinnas ja muru külv h= 15 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolevpinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 20 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MURU TAASTAMINE

≥0.10≥0.10

MÄRKUSED: 1. Kui kaevetööde käigus kahjustatakse suuremat ala kui joonisel

näidatud, tuleb ka see nõuetekohaselt taastada. 2. Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada

(homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

3. Kaeviku nõlvus peab vastama ohutusnõuetele ja ei tohi olla suurem kui puistematerjali looduslik varisemisnõlvus.

4. Kaevikute kõrval olevad konstruktsioonid peavad olema püsivad ja neid ei tohi alt tühjaks kaevata. Selle juhtumisel, tuleb konstruktsioonid avada ja taastada.

5. Kasvumulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld (PH 6,5-7), ei tohi sisaldada taimedele kahjulikke jäätmeid ning on tihendatav nii, et ei tekiks vajumisi ja vee lohkusid. Ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir ühtlustada, taastada niidukõlbulikus. Kasvumuld ei tohi sisaldada kive, killustikku jms.

Töö väljaandmise aeg:

Projekteerija:

Kontrollija: Objekti aadress:

Joonise nimetus:

Töö nimetus: Töö tellija:

Töövõtja:

Mõõtkava:

Töö number:

Projekti staadium:

THS Projekt OÜ Turu 34b, Tartu MTR : TEL002156 Äriregistri nr:12422321

Joonise number:

/Digitaalselt allkirjastatud/ Allkiri:

/Digitaalselt allkirjastatud/ Allkiri:

TP

P25001_LC2874

THS Projekt OÜ Reg.12422321

Elektrilevi OÜ

Projekti kood LC2874 ja LC3008

Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond

Kaeviku ristlõiked EL-6-01

Saue vald, Harju maakond

07/05/2025 Tarmo Uusrand

Tarmo Uusrand

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Lp Tarmo Uusrand

THS Projekt OÜ

[email protected]

Küütri tn 3

51007, Tartu, Tartu maakond

Teie 07.05.2025

Meie 15.05.2025 nr 7.1-2/25/7561-2

Pärnu mnt 558a liitumine madalpingel

projekti kooskõlastamine riigitee nr 4 ja nr

3751 kaitsevööndis

Olete taotlenud Transpordiameti ehitusseadustiku (EhS) § 70 lg 3 kohast nõusolekut tehnovõrkude

ehitusprojektile riigitee nr 4 Tallinna-Pärnu-Ikla tee kaitsevööndisse km 14,63-14,66 ja riigitee nr

3751 Sillaotsa tee km 0,32-0,36 kaitsevööndisse. Projektiga kavandatakse elektrimaakaabelliini ja

liitumiskilbi paigaldamist riigitee kaitsevööndisse ja riigitee alusele maale rajatisi ei kavandata.

Võttes aluseks EhS § 70 lg 3, anname nõusoleku riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks vastavalt THS Projekt OÜ tööle nr P25001 „Pärnu mnt 558a liitumine madalpingel. Saue vald, Harju maakond. Projekti kood LC2874 ja LC3008“. Nõusolek tugineb asjaolule, et projekti realiseerimisest huvitatud isik ja tehnovõrgu omanik on nõus arvestama Transpordiameti poolt esitatud ettepanekute ja järgmiste nõuetega:

1. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

2. Juhime tähelepanu, et Juuliku-Tabasalu tee (11420 Saku-Laagri tee) on perspektiivne 2+2

maantee ning TOP-i liiklussõlme osas on Transpordiametil arendushuvi. Koostatud on Juuliku

Tabasalu ühendustee eelprojekt (AS Teede Tehnokeskus, Töö nr 107/05) täiendavalt on

koostamisel eskiisprojekt, millega täpsustatakse perspektiivse 2+2 maantee sh TOPi sõlme

piirkonna lahendust.

3. EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed

ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada

mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

majandus- ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele

liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik

liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

2 (2)

5. Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele.

Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne

riigiteele sõitmist.

6. Töövõtjal näha ette paigaldustöödega rikutud maa-ala korrastamine ning kahjustatud

teerajatiste taastamine.

Järelevalvet esitatud nõuete täitmise üle riigitee kaitsevööndi ulatuses teostab Transpordiamet

ehitusseadustikus kehtestatud korras.

Käesolev nõusolek kehtib kaks aastat.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Projekt „P25001_LC2874_TP_EL“

Laur Kõiv

55901417, [email protected]
