Aruküla alevikus riigitee nr 11300 Lagedi-Aruküla-Peningi tee km 9,49–10,78 teemaal ja tee kaitsevööndis teevalgustuse ja side projekteerimise nõuded

Radionet OÜ tehnilised tingimused Linnaku katastriüksuse ja lähiala detailplaneering detailplaneeringu ala kinnistute side projekteerimiseks.

1. Projekteerida sideühendused Linnaku katastriüksuse ja lähiala detailplaneeringala kinnistute sidevarustuse tarvis.

2. Arendusele peale tulev ühendus lahendatakse Elasa sidetrassist nr ELA089, liitumispunktiks Lagedi- Aruküla-Peningi ja Kangla tee ristmikul olev Elasa sidekaev. Elasa kaevu kõrvale näidata ära Radionetile KKS-2 sidekaev.

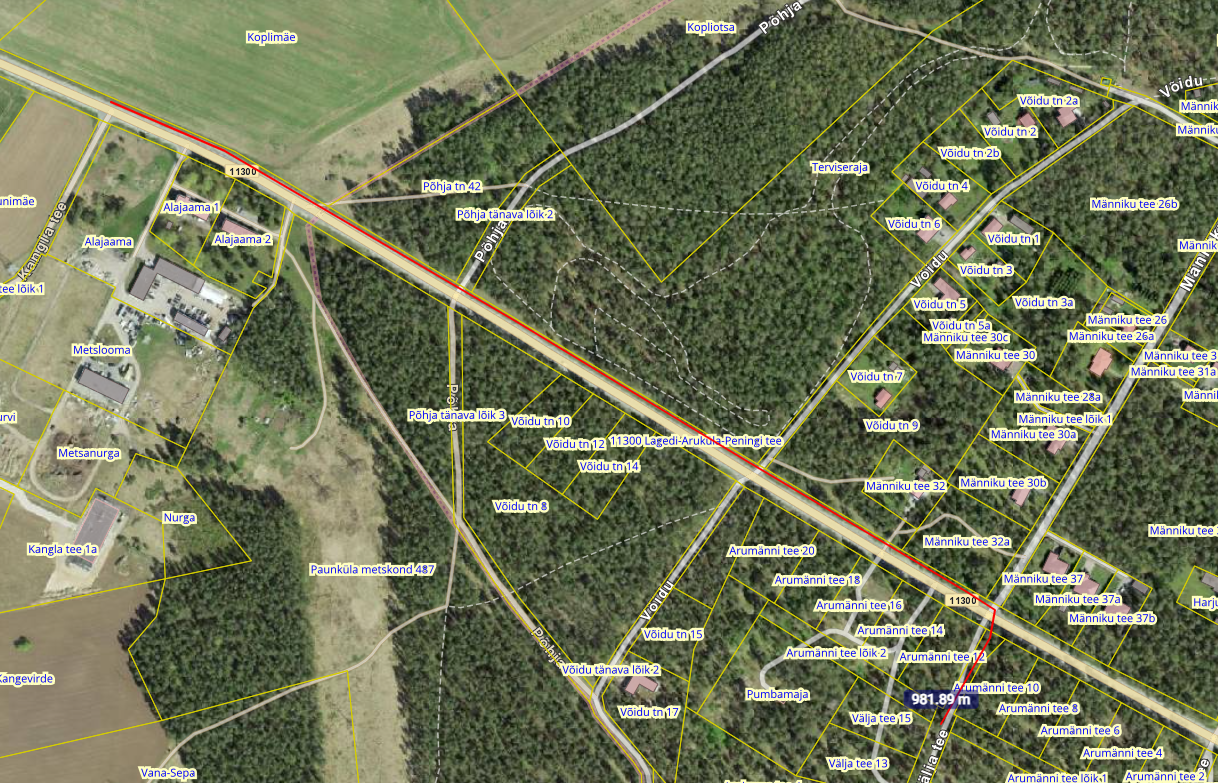

3. Projekteerida magistraaltrass multiroruga 2*14/10 ja vajadusel kaitsta kaitsetoruga 110mm. 4. Võimalusel lahendada ära magistraaltrassi äärde jäävate kinnistute sideühendused. 5. Arendusalas kinnistute sideliitumis punktid näidata elektrikilpide kõrvale. Kasutada puhumistoru 7mm 6. Planeeringu alas kasutada plastik sidekaevusi KKS-2. Kaevud paigaldada eelistatult haljasalasse. 7. Projekti kooskõlastusel on õigus Radionetil teha projekti tehnilisi muudatusi

Üldtingimused

1. Sidekanalisatsiooni projekteerimisel ja paigaldusel juhinduda kehtivatest projekteerimisnormidest. 2. Sidetrassi ehitus ja kaabli paigaldus võib toimuda Radionet OÜ-ga kooskõlastatud projekti alusel. 3. Kooskõlastuseks esitada kaablipaigaldusprojekt [email protected] või paberkandjal kahes

eksemplaris (millest üks jääb Radionet OÜ_le) Radionet OÜ, Hansu tee 6, Metsakasti küla. 4. Ehitustööde algus ja teostaja kooskõlastada Radionet OÜ-ga vähemalt 2 tööpäeva ette e-posti

aadressil [email protected] 5. Kaablitrassi rajamisel mitte kahjustada olemasolevaid kaableid ja rajatisi. 6. Kaablivaru sidekaevudes 10m. 7. Peale tööde lõpetamist esitada kaablite paigaldustööde täitedokumentatsioon Radionet OÜ-le. 8. Tehnilised tingimused kehtivad 1 aasta alates väljastamise kuupäevast.

Väljastamise kuupäev: 28.02.2025. a. Väljastaja: Marko Kutser

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Silver Knäzev

Edites OÜ

[email protected]

Teie 13.05.2025

Meie 22.05.2025 nr 7.1-2/25/7886-2

Aruküla alevikus riigitee nr 11300 Lagedi-

Aruküla-Peningi tee km 9,49–10,78 teemaal

ja tee kaitsevööndis teevalgustuse ja side

projekteerimise nõuded

Olete taotlenud Transpordiametilt nõuded Linnaku detailplaneeringu ala arendusega kaasneva

rekonstrueeritava riigitee ja teeületuskohtade valgustuse ja sidevarustuse (edaspidi tehnovõrk)

projekteerimiseks Harju maakonnas Raasiku vallas Aruküla alevikus riigitee nr 11300 Lagedi-

Aruküla-Peningi tee km 9,49–10,78 kaitsevööndis ja osaliselt riigitee alusel maaüksusel.

Transpordiamet on 03.04.2025 kirjaga nr 7.1-2/25/4037-2 väljastanud nõuded Aruküla alevikus

Linnaku maaüksuse planeeringuala tarbeks vee- ja kanalisatsioonitorustike projekti koostamiseks.

Võttes aluseks ehitusseadustiku (edaspidi EhS) § 70 lg 2 ja lg 3, § 92 lg 6 ja § 99 lg 3 ning

Transpordiameti põhimääruse ja lähtudes kliimaministri 17.11.2023 määruse nr 71 „Tee

projekteerimise normid“ (edaspidi Normid), esitab Transpordiamet nõuded Linnaku maaüksuse

detailplaneeringu (DP) ala arendusega rekonstrueeritava riigitee ja teeületuskohtade valgustamise

ja Linnaku DP ala sidevarustuse projekti koostamiseks:

1. Projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale

paigaldamise kavandamisel.

2. Riigitee nr 11300 teelõik km 4,800–11,300 oli taastusremondi objekt 2023 aastal. Tuleb

arvestada, et riigitee katendile ja kõikidele väljaehitatud rajatistele ning tehnovõrkudele kehtib

ehitaja poolne garantii 5 aastat alates tööde vastuvõtmise kuupäevast 2023 aastal ning riigitee

konstruktsioonide ja rajatiste kahjustamine peab koostatavas projektis olema välistatud.

3. Transpordiametil on menetluses riigitee nr 11300 Lagedi–Aruküla–Peningi tee ja km 10,58

asuva Harju tee ristmiku ümberehitamise põhiprojekt ristumiskoha projekteerimise-ehitamise

koostöölepingu sõlmiseks.

4. Side lahenduse projekteerimisel:

4.1. tuleb arvestada riigitee 11300 Lagedi–Aruküla–Peningi tee km 10,58 asuva Harju tee

ristmiku ümberprojekteerimise asjaoludega, selliselt et sidevõrgu realiseerumise järgselt

on võimalik rajada antud asukohta Harju tee kanaliseeritud nihutatud harudega ristmik

ilma lisainvesteeringuteta.

4.2. projekt tuleb koostada vastavalt konkreetse tehnovõrgu projekteerimisnormidele,

2 (5)

standarditele ja Tee projekteerimise normidele (EhS § 99 lg 4). Teega paralleelsed

tehnovõrgud kavandada üldjuhul sellisele kaugusele, mis tagab tee toimimise ja et ehituse

käigus ei kahjustataks tee muldkeha ega tee koosseisus olevaid muid rajatisi (kraavid,

truubid, liiklusmärgid jne).

4.3. teega rööpseid tehnovõrke võib teemaale kavandada ainult tee toimimise vajadusest (sh.

teede laiendamine, kraavide rajamine/puhastamine, liikluskorraldusvahendite

paigaldamine, teemaa hooldamine jne) üle jääva vaba teemaa olemasolul. Mitte

kavandada uute tehnovõrkude paigaldamist maantee muldkehasse ja rajatistesse piki teed.

4.4. piki teemaad tehnovõrgu kavandamisel tuleb projektis kaaluda alternatiivseid lahendusi

ning välja tuua põhjendused miks on vaja tehnovõrk kavandada teemaale ja kas puudub

tehniliselt ning majanduslikult otstarbekam lahendus.

5. Kõik maa-aluste tehnovõrkude ristumised riigiteedega, riigiteelt algavate kohalike teedega ja

juurdepääsuteedega kavandada teemaa piirides kinnisel meetodil, suundpuurimisega ning

võimalikult täisnurga all (70°-110°). Läbiviigud tee muldkehast teha vähemalt 1,5 m sügavusel

ümbritsevast maapinnast. Juhul kui ehitusgeoloogilised andmed puuduvad arvestada

puurimiskaeviku paigutamisel mulde varisemisnurka 1:1 (sügavus:kaugus teest), et vältida

maantee mulde, katendi ja rajatiste kahjustamist.

6. Teemaal, sh riigiteega ristumistel paigaldada tehnovõrgud kogu ulatuses kaitsehülssi.

7. Teekonstruktsioonide kahjustamine on keelatud; ehitustehnikaga manööverdamine maanteel,

sh mulde nõlvadel ei ole lubatud.

8. Projekti koosseisus esitada riigiteedega kõigi ristumiste kohta ristmevälja joonis, millel on

näidatud riigitee, transpordimaa piir, tehnorajatise asukoht, sügavus või kõrgus maapinnast

(sügavused ka truubi või kraavi põhjast), puurimiskaevikute asukohad. Mõõtahelad siduda

riigitee teljega.

9. Projekteeritav ja ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele

ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste

teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

10. Teevalgustuse projekti koostaval ettevõtjal ja/või isikul peab olema MTR registreering

elektriprojektide koostamiseks, elektrialane kehtiv pädevustunnistus ja teevalgustuse

projekteerimise kogemus.

11. Projekti koostamisel juhinduda kehtivatest seadustest, normdokumentidest, standarditest ja

Transpordiameti juhenditest (www.transpordiamet.ee rubriigis “Juhendid“).

12. Teostada projekti koostamiseks vajalikud geodeetilised uuringud vastavalt majandus- ja

taristuministri 14.04.2016 määrusele nr 34 „Topo-geodeetilisele uuringule ja

teostusmõõdistusele esitatavad nõuded“. Lisaks määruses toodule:

12.1. Riigitee mõõdistada vastavalt Transpordiameti peadirektori 31.07.2024.a käskkirjaga nr

1.1-1/24/117 kinnitatud nõuetele „Täiendavad nõuded topo-geodeetilistele

uurimistöödele teede projekteerimisel“

12.2. Projektiga hõlmatud alal mõõdistada riigitee ja sellega külgnev ala min 10 m laiuses.

Mõõdistada ala piki riigiteed vähemalt 30 m projekteeritava valgustuse asukohast

mõlemas suunas. Mõõdistusala peab olema piisav projekti koostamiseks ja

kontrollimiseks.

12.3. Plaanile kanda olemasolevad liikluskorraldusvahendid ning valgustuspunktid, mis

puutuvad valgustustehnilises mõistes otseselt kokku projekteeritava piirkonnaga.

12.4. Alusplaanil tuua välja valgustustrassi läheduses olevate puude võra ulatus.

3 (5)

12.5. Digitaalsed joonised peavad olema teostatud L-EST 97 koordinaatsüsteemis.

12.6. Joonised vormistada mõõtkavas 1:500.

12.7. Projekti kooskõlastamiseks esitamise hetkel peab olema geodeetilise mõõdistuse sh

kooskõlastuste vanus kuni üks aasta.

13. Selgitada välja ning arvestada varemkoostatud ja koostamisel olevate tehnovõrkude, tee- ja

valgustusprojektidega.

14. Projekti seletuskirjas ja joonistel käsitleda riigitee kaitsevööndit vastavalt EhS § 71 lg 2 ning

teeregistri kohaseid teede numbreid ja nimetusi. Projekti seletavas osas kirjeldada

projekteeritud valgustuse paigutust riigitee suhtes (tee nr, nimetus, asukoha km).

15. Arvestada riigitee liikluskorralduse, liiklussageduse ja teiste vajalike näitajatega, mis on

avalikult kättesaadavad riiklikus teeregistris https://teeregister.riik.ee.

16. Seletuskirjas esitada valgustusklassi valiku arvutuskäik vastavalt standardile CEN/TR 13201-

1:2014 Teevalgustus. Osa 1: Valgustusklasside valik.

17. Valida konkreetsesse asukohta sobivad valgustid ja lahendada mastide optimaalne paigutus

kasutades valgusarvutusprogrammi. Üldjuhul kasutada riigiteel koonilisi tsingitud metallmaste

kõrgusega 8-12 m. Võimalusel paigaldada ühistele mastidele sõidutee valgustid ning

liikluskorraldusmärgid.

18. Mastide jalandi kõrgus (10-15 cm) siduda tee ristlõikes oleva maapinna kõrgusega.

19. Soovitame kasutada LED valgustite juhtimiseks kas eelseadistatud seadet (näiteks

DynaDimmer), võimsuse vähendamise seadet (näiteks SDU 01/H) või valgusti põhise

kontrolleritega juhtimist, et madala liikluskoormusega ajal (öösel) vähendada valgustite

võimsust, mis tagab elektrienergia kokkuhoiu.

20. Riigitee valgustamiseks kasutada soovituslikult LED valgusteid, mis vastavad järgmistele

tingimustele:

 Valgusti valgusviljakus ehk efektiivsus peab olema peale optilisi ja termilisi kadusid

vähemalt 100 lm/W, lambi võimsus peab olema ballasti abil reguleeritav;

 Värvusindeks peab valgusti LED läätsedel olema ühesugune ja jääma vahemikku 3000 –

4000 K;

 Valgusti värviedastusindeks peab olema vähemalt CRI 70;

 Valgusti peab töötama ümbritseva keskkonna temperatuuril:-40 kuni + 40 kraadi;

 Valgustid ei tohi tekitada liigset räigust ja peavad vastama standardi EN13201-2:2003

nõuetele;

 Valgustid peavad omama CE ja ENEC märgist.

 LED-valgustite jahutuselement peab olema valmistatud alumiiniumist või muust sobilikust

metallist, tagamaks loomulikku soojusvahetust ja tuule ligipääsu LED-ide jahutamiseks.

 Garantii vähemalt 5 aastat nii valgustile, kui ka kõikidele komponentidele. LED valgusti

peab olema läbinud testid akrediteeritud asutuses;

 Pakutavate valgustite komponendid (ballast, LED plokid) peab olema kätte saadavad ka 10

aastat peale garantiiperioodi lõppu;

 Valgustid peavad omama minimaalselt kaitseklassi IP 65;

 Vandaalikindlus: IK 08 valgustile 8-12 m mastil, IK 09 valgustile 6 m mastil;

 Valgusti tüübile peab olema teostatud valgusti IP ja IK katsetused;

4 (5)

 Valgusti nimipinge 230 V, tööpinge vahemik -15% … +10% ja valgusti peab taluma

pingekõikumisi vahemikus 180 … 277 V;

 Võrgusagedus peab olema 50 Hz;

 Valgustil I elektriline isolatsiooniklass;

 Liigpinge kaitsetase valgustis ja valgustite komponentides peab impulsi taluvuskategooria

TN-S võrgus 230/400 V olema 6-10 kV;

 Valgusti kinnitus mastile/konsoolile 60 mm;

 Valgusti kinnitus mastile/konsoolile peab võimaldama valgusti kaldenurka muuta

10…0…10 kraadi;

21. Mastid projekteerida liiklejate ohutuse tagamiseks väljapoole teedel nõutud vaba ruumi.

Riigiteedel lähtuda vaba ruumi laiuse määramisel Normide § 11. JJT ja tänavatel määrata vaba

ruum vastavalt EVS 843 joonistele 5.2-5.5 ja ptk 10.6 Tänavavalgustus p 6. Juhul kui kitsastes

tingimustes, vm olulistel põhjustel, ei ole võimalik tagada teega külgnevat vaba ruumi, tuleb

kavandada täiendavad liiklusohutuse meetmed (liiklusmärgid, piirded, ohutuse standardile

EVS_EN 12767 klassile HE vastavad mastid).

22. Mastid paigaldada teepiirde taga väljapoole piirde töölaiust.

23. Valgustusprojekti koostamisel peab arvestama konfliktalade (ristmikud, ülekäigurajad,

bussipeatus vms) valgustamisel kõigi liikluses osalejate ohutuse tagamisega ja võimalusel

liiklusohutuse parandamisega tuginedes Normide § 64 ja tänavatel EVS 843 ptk 11.6

Tänavavalgustus.

24. Teeületuskoha (-raja) spetsiaalse optikaga valgustuse projekteerimisel näha ette riigitee ja

külgneva ala valgustamine teevalgustusega, et sõidukijuht märkaks õigeaegselt ületuskohale

lähenevat kergliiklejat (EVS 843 ptk 11.6 Tänavavalgustus).

25. Valgustamisel tuleb vältida sõiduteel liiklejate pimestamist vm häirivat ja eksitavat mõju.

26. Projektis esitada valgustusarvutus koos valgustite valgustehniliste parameetritega ning nende

valgustustehniliste arvutuste tulemustega, mis peavad olema vastavuses kehtiva standardiga.

Valgustusarvutused esitada vähemalt alljärgnevas mahus:

26.1. hinnanguvälja isoliinide ja halliskaala mudelid, kus tingimused oleksid täidetud

vastavalt etteantud valgustusklassile ning näidatud oleks riigitee ja vajadusel

eraldusriba, külgnevad jalgteed, vm valgustatud alad (vajadusel näidata eraldi);

26.2. planeerimisandmetesse lisada valgustusklass, valgusti võimsus, valgustist väljuv

valgusvoog (lm), valgustipunkti kõrgus, mastide vahe kaugus, konsooli kalle, konsooli

pikkus.

27. Projektis esitada projekteeritava valgustusvõrgu skeem, mis peab olema ülevaatlik, seotud

konkreetse asendiplaaniga ja sisaldama kõiki asjakohaseid andmeid (pinge, vool, võimsus,

pingelang, juhtistiku süsteem, valgusti tüüp jne) projekteeritava valgustuse ja LJS (lülitus-

jaotusseade) piirkonna kohta tervikuna. Skeem peab olema seotud asendiplaaniga, erinevad

valgusti grupid tähistada eri värviga, eritüüpi valgustid tähistada erinevate tingmärkidega.

(ainult riigitee valgustusega seotud tööd)

28. Asendiplaani joonisele märkida:

28.1. Valgustusklassi number (näiteks M5);

28.2. Iga valgusti juurde: valgusti number, võimsus, masti kõrgus, konsooli pikkus;

28.3. Valgustusmastide vahekaugused (m) ja kaugus sõidutee jt teede servast (m).

5 (5)

29. Projektis käsitleda riigitee muldesse ja riigitee alusele maale valgustuse toitekaablite

paigaldamine (asukoht, sügavus, töökirjeldus, tehnovõrgu paigaldamise tüüpristlõiked

iseloomulikest kohtadest koos riigiteega sh katete taastamise lahendus).

30. Maakaablite ristumine riigiteega projekteerida tee ja selle koosseisu kuuluvate rajatiste

ulatuses kinnisel meetodil kaitsehülsis.

31. Vajadusel koostada tehnovõrkude ümberehituste või kaitsmise projektid. Tehnovõrkude

projekteerimisel lähtuda valdaja esitatud tehnilistest tingimustest ja Normide ptk 12

Tehnovõrgud nõutust ning Transpordiameti juhendist „Nõuded tehnovõrkude teemaale

paigaldamise kavandamisel“.

32. Vajadusel näha ette tööde maa-alal puude ja võsa likvideerimine ning okste kärpimine (sh

vajalike kooskõlastuste taotlemine).

33. Projektis näha ette ehitustöödega rikutud maa-ala (sh riigitee jt teede katendid, teepeenrad,

muldkeha, kraavid, liikluskorraldusvahendid vms) taastamine või korrastamine.

34. Seletuskirjas märkida, et enne ehituse algust tuleb koostada riigitee ehitusaegse

liikluskorralduse projekt ja kooskõlastada Transpordiametiga.

35. Projektis esitada töömahtude tabel, mis sisaldab teevalgustuse ehitamiseks ja kontrollimiseks

vajalikke töid (sh täite- ja kontrolldokumentatsiooni koostamist). (ainult riigitee valgustusega

seotud tööd).

36. Projekt kooskõlastada projektiga seotud tehnovõrgu valdajate, maaomanike ja ametkondadega.

37. Valmis projekt (tekstiline osa - pdf, digitaalsed joonised - nii pdf kui ka dwg või dgn,

kooskõlastused – pdf või ddoc) esitada Transpordiametile EhS § 70 lg 3 alusel nõusoleku

saamiseks ja/või EhS § 99 lg 3 alusel kooskõlastamiseks e-posti aadressil

[email protected]. Projektile lisada teemaa kasutusõiguse ala plaanid.

Palume arvestada, et kohaliku omavalitsuse (edaspidi KOV) tellimisel ehitatud teevalgustus jääb

KOV omandiks ja hooldamisele sõltumata paigaldise asukohast riigitee suhtes. Projektiga

kavandatud teevalgustuse projekteerimise, ehitamise ja omanikujärelevalve teostamise kulud

kannab KOV.

Käesolevad nõuded on projekti lahutamatu osa, mis kehtivad 2 aastat allkirjastamise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Arvo Veltri

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Linnaku DP ala teede ehitamise põhiprojekt (Infrada OÜ, 11-5/2024)

Radionet OÜ tehnilised tingimused

Sidetrassi eskiis

Annika Matson

54620384, [email protected]
