Tartumaa, Nõo vald, Luke küla Lahkaja detailplaneeringu järgsed VK torustikud

24017_TP_VK-v04.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

KÄTLIN VODJA PNOEE-49309072238 2025-05-20 10:12:05

24017_TP_VK-0-01_tiitelleht.pdf

Veebruar 2025

KVVK OÜ

T: +372 51 51 733

E: [email protected]

reg kood 16157962

MTR reg nr EEP004537

Töö nr 24017

Ehitise aadress Aia põik, Luke küla, Nõo vald, Tartu maakond

LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

TÖÖPROJEKT

Vastutav spetsialist – Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8

Kätlin Vodja (Kutsetunnistus nr 220194)

/allkirjastatud digitaalselt/

24017_TP_VK-2-01_v03_KKtabel.pdf

"Lahkaja detailplaneeringu järgsed VK torustikud" Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond

19.05.2025

Vastutav spetsialist: Kätlin Vodja

Allkiri Projekti nr Eriosa Kuupäev Lehti allkirjastatud digitaalselt 24017 VK 27.02.2024 1

Jrk Kooskõlastatud

1. 17.02.2025

2. 04.03.2025

3. 17.03.2025

4.

5. 18.02.2024

6. 18.02.2024

19.05.2025

Projekt on muutunud seoses kommunikatsioonivaldajate märkustega, saata uuele kooskõlastusringile - Elektrilevi OÜ, Emajõe Veevärk OÜ ja Transpordiamet

Kooskõlastuste tabel KVVK OÜ Tel: +372 5151733

Lahkaja detailplaneeringu järgsed VK torustikud

Staadium

TP

Kooskõlastaja Kooskõlastaja Faili nimi

Maie Erik 24017_TP_VK-2-02_KK-Elektrilevi

AS Emajõe Veevärk

Elektrilevi OÜ

Helena Lok 24017_TP_VK-2-05_KK-Aiatn7

Ahti Brett 24017_TP_VK-2-06_KK-Aiapoik

Rauno Ränkel 24017_TP_VK-2-03_KK-Emajoeveevark

Tarmo Kimmel 24017_TP_VK-2-04_KK-Andmesidevork

Aia põik kinnistu

Aia tn 7 kinnistu

Kooskõlastatud läbi EHR-i 29.04.2025

Eesti Andmesidevõrk MTÜ

Transpordiamet

KVVK OÜ 24017_TP_VK-2-01_KKtabel 1(1)

24017_TP_VK-3-01_v02_seletuskiri.pdf

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

1/19 24017_TP_VK-3-01_seletuskiri

SISUKORD

1 ÜLDANDMED .................................................................... 2 1.1 PROJEKTEERIMISTÖÖ PIIRITLUS ....................................................................................... 2 1.2 ALUSDOKUMENDID ...................................................................................................... 2 1.2.1 Lähtematerjalid ................................................................................ 2 1.2.2 Ehitusuuringud .................................................................................. 2 1.2.3 Normdokumendid .............................................................................. 2 1.2.4 Täiendavad kriteeriumid ...................................................................... 3 1.2.4.1 Prioriteedid projekti lugemisel .............................................................. 3 1.2.4.2 Kaevude, torude sügavus ja vahekaugused ................................................. 3 1.2.4.3 Juhised maantee alas ehitamisel ............................................................ 3

2 VEEVARUSTUSE VÄLISVÕRK .................................................. 4 2.1 OLEMASOLEV VEEVARUSTUS ........................................................................................... 4 2.2 PROJEKTEERITUD VEEVARUSTUS ...................................................................................... 4 2.3 VOOLUHULGAD .......................................................................................................... 5 2.4 TORUSTIKU MATERJAL JA SEADMED .................................................................................. 5 2.5 PROJEKTEERITUD LÄBIPESUKAEV ..................................................................................... 5 2.6 TULEKUSTUTUSVESI ..................................................................................................... 5 2.7 VEETORUSTIKU PAIGALDUSNÕUDED .................................................................................. 6

3 REOVEEKANALISATSIOONI VÄLISVÕRK ...................................... 6 3.1 OLEMASOLEV KANALISATSIOONITORUSTIK ........................................................................... 6 3.2 PROJEKTEERITUD REOVEEKANALISATSIOON ......................................................................... 6 3.3 VOOLUHULGAD .......................................................................................................... 7 3.4 TORUSTIKUD JA KAEVUD ............................................................................................... 7 3.5 KANALISATSIOONITORUSTIKU PAIGALDUSNÕUDED .................................................................. 9

4 VÄLISTORUSTIKE EHITUSTÖÖD ............................................... 9 4.1 ÜLDIST .................................................................................................................... 9 4.1.1 Keskkonnakaitse ning ehitusplatsi ja ümbritsevate alade korrashoid .................. 9 4.1.2 Elanikkonna ja kinnistuomanike teavitamine ehitustöödest ............................ 10 4.1.3 Olemasolevat veevarustust ja kanalisatsiooni mõjutavad tegevused .................. 10 4.1.1 Kolmandate isikute ohutus................................................................... 11 4.1.2 Ehitusobjekti geodeetilised tööd ........................................................... 11 4.2 OLEMASOLEVATE JA VAREM VALMISEHITATUD EHITISTE JA RATISTEGA ARVESTAMINE ....................... 11 4.2.1 Töötamine elektrikaablite kaitsevööndis .................................................. 12 4.3 EHITUSKAEVIK ......................................................................................................... 12 4.3.1 Pinnakatete eemaldamine ................................................................... 12 4.3.2 Kaeviku mõõdud ............................................................................... 12 4.3.3 Torustiku paigaldus ja kaeviku täide ....................................................... 13 4.3.4 Veetõrje ehituskaevikust..................................................................... 15 4.4 EHITUSTÖÖDE KVALITEET ............................................................................................ 15

5 KATETE TAASTAMINE ......................................................... 16 5.1 ÜLDINE ................................................................................................................. 16 5.2 KONSTRUKTSIOONID .................................................................................................. 16

6 KATSETUSED JA TEOSTUSJOONISED ....................................... 17 6.1 ÜLDINE ................................................................................................................. 17 6.2 ISEVOOLSETE TORUDE KATSETAMINE ............................................................................... 17 6.3 SURVETORUDE KATSETAMINE ........................................................................................ 17 6.4 VEETORUSTIKU LÄBIPESU, VEEANALÜÜS JA DESINFITSEERIMINE ................................................ 18 6.5 TEOSTUSMÕÕDISTAMINE ............................................................................................. 18 6.6 GIS ANDMETE KOGUMINE JA ESITAMINE ............................................................................ 19

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

2/19 24017_TP_VK-3-01_seletuskiri

1 ÜLDANDMED

1.1 PROJEKTEERIMISTÖÖ PIIRITLUS

Käesoleva projektiga on projekteeritud Luke külas, Nõo vallas, Tartu maakonnas 4-le kinnistule vee- ja kanalisatsioonitorustiku liitumispunktid.

Projekteeritav ala hõlmab järgmisi kinnistuid:

 Aia põik 1 (kü 52801:009:0349)  Aia põik 2 (kü 52801:009:0351)  Aia põik 3 (kü 52801:009:0352)  Aia põik 4 (kü 52801:009:0353)

Lisaks on jäetud persp. otsad teistele kinnistutele liitumiseks:

 Aia põik 5 (kü 52801:009:0354)  Aia põik 6 (kü 52801:009:0355)

Üldine piiritlus

Käesolevas projektis on kirjeldatud järgmisi VK süsteeme:

Välisvõrgud

 Reoveekanalisatsioon  Veetorustik

1.2 ALUSDOKUMENDID

1.2.1 Lähtematerjalid

 Nõo Vallavalitsuse projekteerimistingimused  AS Emajõe Veevärk tehnilised tingimused  Transpordiameti tehnilised tingimused

1.2.2 Ehitusuuringud

 Topo-geodeetilised uurimistööd. Kobras OÜ. Töö nr 2022-284.

1.2.3 Normdokumendid

Projekteerimisel ja ehitamisel järgivate seaduste, määruste, normide ja standardite loetelu:

 Majandus- ja kommunikatsiooniministri määrus 17.07.2015 nr.97 Nõuded ehitusprojektile – Riigi Teataja

 Ehitusseadustik - Riigi Teataja  Ehitusseadustiku ja planeerimisseaduse rakendamise seadus – Riigi Teataja  Jäätmeseadus - Riigi Teataja  Veeseadus – Riigi Teataja  Majandus ja kommunikatsiooniministri määrus 26.07.2013 nr.49 Ehitusmaterjalidele ja -

toodetele esitatavad nõuded ja nende nõuetele vastavuse tõendamise kord – Riigi Teataja

 Majandus ja kommunikatsiooniministri määrus 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja

 Majandus- ja kommunikatsiooniministri määrusele 14.04.2016 nr.34 Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded – Riigi Teataja

 Keskkonnaministri määrus 16.12.2005 nr.76 Ühisveevärgi ja -kanalisatsiooni kaitsevööndi ulatus – Riigi Teataja

 Majandus- ja kommunikatsiooniministri määrus 25.06.2015 nr.73 Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded –

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

3/19 24017_TP_VK-3-01_seletuskiri

Riigi Teataja  EVS 932 „Ehitusprojekt“  EVS 843 „Linnatänavad“  EVS 835 „Hoone veevärk“  EVS 846 „Hoone kanalisatsioon“  EVS 848 „Väliskanalisatsioonivõrk“  EVS 921 „Veevarustuse välisvõrk“  Nõo valla heakorra eeskiri – Nõo Vallavolikogu määrus nr 11 24.04.2014  Nõo valla jäätmehoolduseeskiri – Nõo Vallavolikogu määrus nr 55 18.02.2021  Nõo valla ühisveevärgi ja -kanalisatsiooni kasutamise eeskiri – Nõo Vallavolikogu määrus

nr 49 15.02.2024

Ehitustöödel peab järgima kvaliteedinõudeid, mis tulenevad järgmistest juhendmaterjalidest:

 RIL 77-2013 “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.”  MAARYL 2010 “Ehitustööde kvaliteedi üldnõuded . Hoone ehituse pinnasetööd “  EVS-EN 1610 Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine.

Projekteerimisel on arvestatud tehnoseadmete planeeritavaks kasutuseaks:

 Vee- ja kanalisatsioonikaevud/reservuaarid, püüdurid 50 aastat  Vee- ja kanalisatsioonitorustikud 50 aastat

Planeeritud kasutusiga on määratud juhendi KH 90-40016-et „Planeeritavad kasutusead ja normatiivsed korrashoiuperioodid” alusel, mis põhineb heal ehitus- ja kinnisvarahooldustavadel.

1.2.4 Täiendavad kriteeriumid

1.2.4.1 Prioriteedid projekti lugemisel

Projektis on tähtsuse järjekord: 1. seletuskiri, 2. joonised, 3. tabelid.

Torustike asendiplaanil ja pikiprofiilil esitatud info lahknevuse korral tuleb lähtuda pikiprofiilist.

Töövõtjal tuleb esmalt põhjalikult tutvuda koostatud projektdokumentatsiooniga.

Töövõtja on kohustatud teavitama teist osapoolt viivitamatult omal algatusel avastatud vigadest, puudustest ja riskiteguritest ning nende abinõudest, millega saab paremate tulemuste saavutamist soodustada.

Enne materjalide tellimist tuleb üle kontrollida ja veenduda materjalide (kaevud, pumplad jne) õigsuses ja sobivuses.

1.2.4.2 Kaevude, torude sügavus ja vahekaugused

 Olemasolevate teadmata kõrgusega veetorude sügavuseks maapinnast arvestatakse 1.8 m toru peale.

 Olemasolevate teadmata kõrgusega reoveetorude sügavuseks maapinnast arvestatakse 1.4 m toru peale.

 Olemasolevate teadmata kõrgusega kaablite kõrguseks arvestatakse 1.0 m toru peale

Juhul kui olemasolevad teadamata asukoha ja sügavusega kommunikatsioonid paiknevad teistel asukohtadel ja sügavustel kui projektis näidatud, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse ja asukoha selgumist.

1.2.4.3 Juhised maantee alas ehitamisel

Projektiga on kavandatatud vee- ja reoveekanalisatsioonitorustike ehitamine riigitee 22183 Luke- Unipiha tee kaitsevööndis.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

4/19 24017_TP_VK-3-01_seletuskiri

 Torustik ristub riigiteega km 0.424 – torustik rajatakse kinnisel meetodil. Torustik paigaldatakse De225 PE PN10 RC kaitsehülssi.

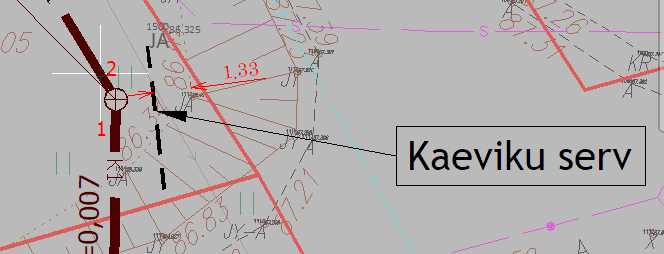

Stardi- ja lõpukaevikute rajamisel ei ole lubatud teekatte konstruktsiooni lõhkumine. Teha ehitustööde planeerimisel koostööd Transpordiametiga.

Torustike rajamisel riigimaantee teemaal tuleb arvestada järgnevate nõuetega:

 Teekonstruktsioonide kahjustamine on keelatud: ehitustehnikaga manööverdamine maanteel, sh mulde nõlvadel ei ole lubatud.

 Kui kaevud, maakraanid jäävad riigitee teemaale maasõitudele või haljasalale, siis peavad nad olema uputatud pinnasesse või kruusa 20-30 cm.

 Taastatud teekonstruktsioonidele tuleb tehnovõrgu omanikul anda 5-aastane garantii. Garantii hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega. Tehnovõrgu omanik kohustab likvideerima või tagama nimetatud defektide, vigade võ muude (varjatud) puuduste likvideerimise omal kulul Transpordiameti poolt esitatud nõudes määratud tähtaja jooksul.

 Teehoiutööde (korrashoiutööde) tsoonis tuleb tehnovõrgu omanikul aktsepteerida teehoiutöödega seotud tegevusi.

 Tehnovõrgu omanik peab enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektiga kooskõlastatud kasutusala plaanidega teemaale tehnovõrgu ehitamiseks isikliku kasutusõiguse (IKÕ) lepingu sõlmimiseks (vorm saadaval www.transpordiamet.ee Sõlmitud leping on aluseks teemaal projektikohaste tööde teostamiseks vajaliku liiklusvälise tegevuse loa väljastamiseks.

 Töövõtja peab taotlema Transpordiametilt vahetult enne töödega alustamist liiklusvälise tegevuse loa. Loa taotlusele tuleb lisada Transpordiameti liikluskorralduse osakonna poolt kooskõlastatud ehitusaegne liikluskorralduse projekt.

2 VEEVARUSTUSE VÄLISVÕRK

2.1 OLEMASOLEV VEEVARUSTUS

Piirkonnas asub AS Emajõe Veevärkile kuuluv De63 veetorustik, lisaks on toodud riigitee alt läbi De50 veetorustiku ühendus Aia põik ( kü 52801:009:0350) kinnistuni.

2.2 PROJEKTEERITUD VEEVARUSTUS

Projekteeritavate veetorustike minimaalne rajamissügavus on 2,10 m maapinnast toru peale.

Käesoleva tööga on projekteeritud De63 veetorustik koos kinnistuühendustega. Käesoleva tööga asendatakse ka olemasolev DN40 maakraan ja nihutatakse seda riigitee piiridest eemale.

Kinnistu ühendamiseks veevarustuse magistraaltorustikuga paigaldatakse alates veemagistraaltorustikust kuni kinnistu piirini veetoru PE PN10 De32 mm koos maakraaniga (koos spindlipikenduse ja ujuvkapega). Perpektiivsed veeühenduse otsad lõpetatakse elekterkeevis otsakorgiga min 0,3 m kaugusel maakraanist kinnistu poole. Maakraan peab paiknema kinnistu piirist kuni 0,3 – 1,0 m kaugusel, va juhud kus ei ole võimalik maakraani paigaldada ette nähtud kohale. Sel juhul tuleb sulgarmatuur paigaldada esimesse ettejäävasse sobilikku kohta.

Torustike paiknemine ja läbimõõdud on näidatud asendiplaanil VK-4-01. Kõikide majaühendustorustike liitumispunktiks on toru ja kinnistupiiri ristmiskoht.

Ühendustorustik tuleb rajada kuni kinnistu piirini. Kui kinnistu piir asub sõiduteel, siis tuleb torustik viia sõidutee alt välja haljasalani.

Veetorustiku läbipesuks on projekteeritud läbipesukaev LPSK.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

5/19 24017_TP_VK-3-01_seletuskiri

2.3 VOOLUHULGAD

Vastavalt AS Emajõe Veevärk tehnilistele tingimustele on maksimaalne veetarve ühe kinnistu kohta 0,5 m3/ööp ja 0,6 l/s.

Arvutusvooluhulk ühe kinnistu kohta on 0,55 l/s, 0,48 m3/ööp; 0,13 m3/h.

2.4 TORUSTIKU MATERJAL JA SEADMED

Veetoru materjaliks on PE survetorusid, mis vastab standardile EVS 12201.

Lahtise kaevikuga rajatavate torustike korral kasutada PE-100 materjalist survetorusid, mille surveklass peab olema vähemalt PN10, SDR17 ja rõngasjäikus vähemalt SN8 (8 kN/m2). Kinnise meetodiga rajatav ja survetoru >=De63 peab olema PN10 PE100 RC materjalist toru.

PE-torud ja nende plastdetailid tuleb ühendada elekterkeevismuhv või põkk-keevisühendusega. Torude ühendamisel kasutatavad elekterkeevismuhvid peavad vastama standardile EN12201-3 ja olema sobivad SDR17-SDR33 torude ühendamiseks. Põkk-keevitustega ühendatud torudel peab olema keeviskrae torustiku sisepinnalt eemaldatud.

Maa-alustes ühendustes on keelatud kasutada plastist mehaanilisi koonusliitmike.

Kõik survetoru liitmikud peavad olema kasutatava toruga materjalilt ja mõõtmetelt kokkusobivad.

Maa-alustes ühendustes tohib kasutada ainult plast- ja malmdetaile (kolmikud, ristid). Keelatud on kasutada roostevabast terasest kolmikuid ja liitmikke, samuti on keelatud kasutada ilma plast- või galvaanilise katteta terasest detaile (kaasaarvatud poldid, seibid jne).

PE torustiku ühendused tempermalmist fassongosadega tuleb teha elekterkeevismuhvidega ühendatavate või põkk–keevitatavate PEH–kaeluste ja terasäärikutega (plastkattega).

Kõik malmist detailid (olenemata liigist) peavad olema kaetud korrodeerumist takistava epoksiidvaigust kattega, mille minimaalne paksus on 250µm vastavalt standardile DIN 30677.

Kõikide ühendusliitmike, siibrite, maakraanide jms surveklass peab olema vähemalt PN10.

Standardi tähis peab olema tootja poolt kantud torule.

2.5 PROJEKTEERITUD LÄBIPESUKAEV

Veetorustiku tupiklõigu lõppu on ette nähtud torustike läbipesuks läbipesukaev (vt. joonis nr VK- 7-02).

2.6 TULEKUSTUTUSVESI

Tuletõrjehüdrant piirkonnas puudub. Seoses sellega, et olemasoleva tänavatorustiku läbimõõt on De110, ei ole võimalik käesoleva tööga ka hüdranti olemasoleva veevõrgu baasil projekteerida.

Arendusalale lähim hüdrant asub 381 m kaugusel, Ristiku kinnistul ( kü 52801:001:0475).

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

6/19 24017_TP_VK-3-01_seletuskiri

2.7 VEETORUSTIKU PAIGALDUSNÕUDED

Veetorustiku minimaalne rajamissügavus on 2,1 m toru peale.

Lahtisel meetodil ehitatava torustiku kohale (30…40 cm toru laest) paigaldada min 100 mm laiune sinine märkelint tekstiga VESI.

Veetorustiku paigaldamisel lahtisel meetodil isevoolsest kanalisatsioonitorustikust eraldi kaevikus, tuleb torustiku külge kinnita asukoha määramiseks vasest min 2,5mm² ristlõikega isoleeritud signaalkaabel, mis vastab maa-aluste kommunikatsioonide markeerimisnõuetele (tootjapoolne kinnitus) või kasutada kaabliga hoiatuslinti. Kinnisel meetodil paigaldatava torustikuga koos paigaldatakse PVC kattega tsingitud signaaltross. Vältida tuleks signaalkaabli jätkamist pinnases. Juhul, kui pinnases jätkamine osutub vajalikuks, tuleb kasutada spetsiaalseid jätkumuhve, mis tagavad ühenduskoha veetiheduse. Pinnasesse jäävad kaabli jätkud peavad olema veetihedad. Kaabli otsad tuua tänaval kape alla.

3 REOVEEKANALISATSIOONI VÄLISVÕRK

3.1 OLEMASOLEV KANALISATSIOONITORUSTIK

Olemasolev De160 PVC kanalisatsioonitorustik asub Oja tänava kinnistul (kü 52801:009:0424).

3.2 PROJEKTEERITUD REOVEEKANALISATSIOON

Käesoleva tööga on projekteeritud uus PVC SN8 De160 reoveetorustik.

Rajatavatesse torustikesse ei tohi juhtida sademevett.

Kinnistu reoveekanalisatsiooni ühendustorustik rajatakse alates tänavakollektorist kuni kinnistu piirini reoveekanalisatsioonitoru läbimõõduga PVC SN8 De160 mm. Kanalisatsiooni majaühenduse lang on üldjuhul 10‰.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

7/19 24017_TP_VK-3-01_seletuskiri

Töövõtjal tuleb kontrollida eesvoolu kaevudes allesjäävate torude kõrgused ning vajadusel teha Töövõtja kulul korrektuurid projektis.

3.3 VOOLUHULGAD

Vastavalt AS Emajõe Veevärk tehnilistele tingimustele on maksimaalne kanaliseeritava vee kogus ühe kinnistu kohta 0,5 m3/ööp ja 1,2 l/s.

Arvutusvooluhulk ühe kinnistu kohta on 1,20 l/s, 0,48 m3/ööp; 0,13 m3/h.

3.4 TORUSTIKUD JA KAEVUD

Kõik materjalid peavad omama kolmanda osapoole poolt välja antud sertifikaate. Materjalid peavad olema valitud pikaajaliseks tööks vähemalt 50 aastaks minimaalse hooldusvajaduse juures ning olema hangitud tunnustatud tarnijatelt/tootjatelt. Töövõtja on kohustatud tõendama, et materjalid on nõutava kvaliteediga.

Kõik materjalid peavad olema uued ning neid tuleb transportida, ladustada, virnastada ja käidelda vastavalt tootja juhistele ja nõuetele. Enne materjalide paigaldamist tuleb visuaalselt kontrollida nende korrasolekut ning defektsed materjalid ja tooted kasutusest kõrvaldada ja asendada.

Torustike materjal

Isevoolse kanalisatsioonitoru materjaliks on PVC klassiga SN8, mis vastab standardile EN 1401. Standardi tähis peab olema tootja poolt kantud torule.

Kinniselt rajatava reoveekanalisatsiooni torustiku materjal on PE-RC PN10.

Reoveekanalisatsioonitorustikud peavad olema täisseinalised PVC torud. Mitmekihiliste, standardile EN13476-1 vastavate PVC torude kasutamine on keelatud. Torude sisesein peab olema tasane ja sile.

PVC ühendused ja liitmikud peavad olema samast kvaliteediklassist kui torud.

Isevoolsete torustike ühendusmuhvides ja fassongosades kasutatavad NBR tihendid peavad vastama standardile SS367612.

Ühenduste tegemisel olemasolevate kanalisatsioonitorustikega kasutada termokahanevaid muhve.

Reoveekanali puhul tuleb kasutada vastavat sertifikaati omavaid torusid.

Kaevud

Reoveekanalisatsioonikaevudeks paigaldada teleskooptüüpi PE või PP kaevud, mis vastavad standardi EVS-EN 13598-2 nõuetele. Paigaldatavad kaevud ja nendega tehtud ühendused peavad olema veetihedad. Ühendustorude liited kaevudesse peavad olema tehaseliselt paigaldatud. Kõik ühendustorude liited kaevudega peavad olema tehtud vastavalt kaevu tootjatehase ühendusdetaile kasutades ja paigaldusjuhiseid jälgides nii, et oleks tagatud ühenduste püsivus ja veetihedus kogu kasutusaja vältel.

Kasutada on lubatud nn Lego-tüüpi kaevusid, kuid sel juhul peavad olema kaevu (hargmik)põhi ja torutoru kokku keevitatud.

Reoveekanalisatsioonikaevud kuni 2,5 m peavad olema rõngasjäikusega SN2, üle selle SN4. Kaevude teleskoopide rõngasjäikus peab olema vähemalt SN2 – rõngasjäikus tuleb kanda

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

8/19 24017_TP_VK-3-01_seletuskiri

teleskoobile.

Kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega, keelatud on kasutata 900 nurgad ja liitumised voolurennides. Voolurenni raadius ei tohi olla suurem, kui väljavoolutoru raadius. Voolurenni sügavus keskel peab olema vähemalt renni raadiusega võrdne. Kui kaevu siseneb kõrgemalt külgharu, peab selle sisenemiskohaall olev kaevupõhi olema piisavakaldega, et oleks välistatud külgharust voolava reovee tahke komponendi kogunemine kaevupõhjale.

Keelatud on kasutada voolurenni kujulise välispõhjaga kaevusid.

Kaevud ja nende luugid peavad vastama standardile EVS-EN124 klassile D400 (kandejõud 400 kN). Kaevuluugid peavad olema nn „ujuvad“ ehk välise servaga, mis toetub teekattematerjalile või ümbritsevale pinnasele ning peavad olema kaetud korrodeerumist takistava värvainega.

Ei ole lubatud lubatud paigaldada lukustuselemendiga kaevuluuke.

Kaevud ehitatakse kõrguse poolest sellistena, et kaevuluuki oleks võimalik paigaldada vastavalt projektis antud kõrgusele ja kaldega, kusjuures lõplik teleskoobi varu peab olema asfaltkattega tänavatel minimaalselt 20cm, kruuskattega tänaval ja haljasalal 30 cm.

Põldudel asuvate plastkaevude luugid võivad olla tavalised plastkorgid, luuk peav olema ca 0,5m kõrgem ümbritsevast pinnast.

Luugikomplekti materjal peab olema malm EN-GJL-200 (GG20), luugikomplekti valu täpsus peab olema ISO8062 ning kontaktpinnad luugi ja korpuse vahel peavad olema samast materjalist.

Luugikomplektide minimaalsed massid:

 DN300 luuk -15 kg, DN300 korpus – 21 kg, DN300 komplekt kokku 36 kg;  DN500 luuk -41,5 kg, DN500 korpus – 30 kg, DN500 komplekt kokku 71,5 kg;  DN600 luuk -72 kg, DN600 korpus – 78 kg, DN700 komplekt kokku 150 kg.

Ühendustega olemasolevate kaevudega tuleb juhinduda järgnevast:

 Sileda välisseinaga keevis- ja moodulkaev o Ühendus teha eelistatult kaevu põhjas oleva ühendustoruga. o Seina uue ühenduse tegemisel peab kasutama torusadulat, mis kinnitub kaevu

seina külge happekindlate poltidega (A4) (järelühendussadul). Arvestada, et torusadula kinnituspoldid ei sattuks voolurenni sisse. Ühenduse tegemine vaid kummitihendiga on keelatud.

 Gofreeritud välisseinaga keevis- ja moodulkaev o Gofreeritud välisseinaga keevis- ja moodulkaevu on lubatud uus ühendus teha

ainult kaevu põhja o Kui põhjas puudub ühendustoru, siis tuleb tellida uus kaev.

 Raudbetoonkaev o Raudbetoonkaevu uue ühenduse ehitamisel tuleb kontrollida kaevu seisukord.

Pragudega kaevurõngad peab torkreteerima või asendama. o Raudbetoonkaevu põhja uue ühenduse tegemisel tuleb kontrollida, et

olemasoleva kaevu põhjas oleks ühendustoru. Selle puudumisel on lubatud ette näha uue põhja valamine, juhul kui on arvestatud sellega, et valamistöid oleks võimalik teostada olemasolevas kaevus.

o Raudbetoonkaevu seina uue ühenduse tegemine on lubatud ainult ühendusaugu freesimisel.

Kinnitusvahendid, tihendid ja määrdeained

Kõik kasutatavad kinnitusvahendid peavad olema valmistatud roostevabast terasest A4, tugevusklassiga 8.8. ühenduses kasutatav polt peab olema minimaalselt nii pikk, et lõpuni pingutamisel oleks mutter kogu ulatuses peale keeratud. Kasutatavad poldid peavad olema varustatud 2 seibiga.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

9/19 24017_TP_VK-3-01_seletuskiri

Survetorustike liitmike, siibrite ja maakraanide puhul kasutatavad tihendid peavad olema valmistatud EPDM-ist ja vastama standardile EN681-1.

Isevoolsete torustike ühendusmuhvides ja fassongosades kastatavad NBR tihendid peavad vastama standardile SS367612 ja SBR tihendid standardile SS367611.

Ühendustel kasutatavad määrdeained ei tohi avaldada kahjulikku mõju ei torudele, tihenditele ega ühendustele ning olla ise mõjutatavad torudes transporditava vedeliku poolt. Kasutada tuleb tootja poolt soovitatavaid määrdeaineid.

Kanalisatsioonitorude ühendamiseks kasutatavad ühendusliitmikud peavad olema sobilikud kasutatavatele torudele.

3.5 KANALISATSIOONITORUSTIKU PAIGALDUSNÕUDED

Reoveekanalisatsioonitorustiku minimaalne rajamissügavus ilma toru pealse soojustuseta on 1,4 m toru peale.

Ehitatava torustiku kohale 30...40cm kõrgusele paigaldada min 100 mm laiune roheline hoiatuslint tekstiga KANALISATSIOON.

Kinnisel meetodil paigaldatava torustiku asukoha määramiseks paigaldatakse koos torustikuga PVC kattega tsingitud signaaltross.

4 VÄLISTORUSTIKE EHITUSTÖÖD

4.1 ÜLDIST

Veetorustiku ja kanalisatsiooni välisvõrkude ehitustööd sisaldavad kõiki süsteemi rajamisega seotud toiminguid, materjalide tarnimist ja ehitustöid alates mahamärkimisest kuni teostusmõõdistuse ja kontrolltoiminguteni. Tagasitäite tegemisel on töövõtupiiriks taastatava/ rajatava katendi konstruktsiooni alumine pind. Selles ülevalpool olev katendi konstruktsioon kuulub taastamistööde mahu hulka, mis kuulub samuti Töövõtja tööülesannete hulka.

Tööde tegemisel tuleb lähtuda järgmistest dokumentidest:

 EVS-EN 1610 „ Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine“  RIL 77 „ Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend“  Torutootjate paigaldusjuhised  Tootjate paigaldusjuhised  Majandus ja taristuministri määrus 11.04.2016 nr.101 Tee ehitamise kvaliteedi nõuded –

Riigi Teataja  Haapsalu linna kaevetööde eeskiri

4.1.1 Keskkonnakaitse ning ehitusplatsi ja ümbritsevate alade korrashoid

Juhul kui Töövõtja soovib kolmandatel kinnistutel materjale ladustada, sõidukeid üle juhtida või kasutada kinnistut ükskõik millisel muul viisil, mis võib kinnistu heakorda kahjustada, peab Töövõtja kinnistu kasutamise ning taastamistööd vastava kinnistu omanikuga kirjalikult kooskõlastama.

Töövõtja on vastutav tööde läbiviimise ala korrashoiu eest.

Materjalid ja varustus tuleb paigutada, ladustada ja virnastada korralikult. Väljakaevatud materjal ja ehituspraht tuleb ehitusplatsilt koheselt eemaldada. Materjale ei tohiks platsil tuua enne, kui neid on vaja.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

10/19 24017_TP_VK-3-01_seletuskiri

Töövõtja peab kasutama keskkonnasõbralikke materjale, vahendeid ja töömeetodeid ning vältima keskkonna reostamist. Kõik jäätmed tuleb käidelda nind nendest vabaneda kohasel moel, vastavalt jäätmete omadustele. Ohtlikud jäätmed tuleb koguda ja käidelda eraldi.

Kaeve- ja tagasitäitetööde ajal tuleb kõik tööpiirkonna naabruses paiknevad teed, kõnniteed ja muud alad hoida puhtana. Tööde ala tuleb iga tööpäeva lõpus puhastada.

Töövõtja peab vältima pinnase või jäätmete kukkumist tänavatele tööde alalt lahkuvatelt täislaaditud veokitelt ning mistahes sellisel moel tekkinud reostus tuleb koheselt eemaldada.

Tolmu ja pori vähendamiseks tohib torustike ehitustööde ehitusplatsil või selle vahetus läheduses puistematerjale (liiv, kruus, killustik) ladustada ainult sellises koguses, mis kasutatakse ära ühe tööpäeva jooksul.

Tagasitäiteks sobimatu pinnas tuleb ehitusplatsilt koheselt ära vedada ning käidelda legaalsl viisil või ladustada kohaliku omavalitsuse kooskõlastatud asukohta. Juhul kui väljakaevatud pinnas lõppladustatakse kooskõlastatult kohaliku omavalitsusega avalikul territooriumil, kuulub Töövõtja kohustuste hulka ka pinnase planeerimine. Ladustuskohtade leidmise ning kõik pinnase ladustamiskohtadesse transportimise ja ladustamisega seotud kulud kannab Töövõtja.

Töövõtja kannab kõik pinnase, jäätmete jms ladustamisest tuleneda võivad kahjunõuded, trahvid jm.

Töövõtja peab kogu ehitusperioodi vältel tagama ehitustöödega mõjutatud ala korrashoiu sh muru niitmise, trimmerdamise, teede hoolduse jne.

4.1.2 Elanikkonna ja kinnistuomanike teavitamine ehitustöödest

Kohalike elanike teavitamine ehitustöödest ja kõigist liiluskorralduse muudatustest toimub Töövõtja poolt ja kulul.

Töövõtja ei tohi takistada juurdepääsu ühelegi kaevule, tuletõrjehüdrandile, kilbile vms tehnovõrgu osale ilma vastava tehnovõrgu omaniku kirjaliku nõusolekuta.

Tööde teostamsel avalikel teedel, tänavatel ja kõnniteedel peab Töövõtja tagama töötsooni vahetus läheduses asuvate kinnistute elanike ja kinnistute teenindamiseks vajalike sõidukite ning ühissõidukite läbipääsu. Ligipääsu tagamine kohalikule transpordile ja ühistranspordile peab olema fikseeritud ka liikluskorralduvahenditega (vastavad lisatahvlid liiklusmärkidel).

Töövõtja peab töötamisel avalikel teedel tagama jalakäijate pideva ning ohutu ligipääsu. Risti teed ületatavatele kaevikutele tuleb paigaldada vähemalt 1,0 m laiused jalakäijate liikluseks piisava kandevõimega käigusillad, mille mõlemal küljel on vähemalt 1,0 m kõrgune piire.

Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamiseks teavitama kirjalikult vähemalt 14 päeva ette. Töövõtja peab kinnistuomanikega läbi rääkima ning lahendama probleemid, mida ligipääsu takistamine võib tekitada seoses parkimisega, postiveoga, prügiveoga, sh tagama omal kulul alternatiivsed juurdepääsu võimalused kinnistu kasutajatele.

4.1.3 Olemasolevat veevarustust ja kanalisatsiooni mõjutavad tegevused

Ehitustööde, uuringute, katsetuste ja ettevalmistustööde ajal tuleb Töövõtjal sobival meetodil vastavad teenused säilitada ning tagada teenuse ja kulumõõtmise selline tase, nagu see oli enne ehitustöödega alustamist. Joogivee kvaliteet peab vastama seadusandluses sätestatud nõuetele või vähemalt enne igasuguste tööde alustamist olnud kvaliteedile.

Kõik ajutise veevarustuse ja kanalisatsiooni teenuste tagamise kulud kannab Töövõtja.

Juhul kui teenust on vaja lühiajaliselt katkestada, tuleb lähtuda järgnevast:

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

11/19 24017_TP_VK-3-01_seletuskiri

 Töövõtjal ei ole õigust vett omavoliliselt sulgeda, va avarii korral, sel juhul tuleb peale vee sulgemist kohesel Tellijat teavtada;

 Ilma veevarustuseta ei ole lubatud tarbijaid hoida üle 6 tunni või omavalitsuse ühisveevärgi- ja kanalisatsiooni eeskirjas sätestatud aja, kui see on lühem kui 6 tundi;

 Kanalisatsiooniteenust ei tohi katkestada üle 1 tunni.

4.1.1 Kolmandate isikute ohutus

Avalikel teedel toimuvate tööde puhul tuleb järgida Majandus- ja taristuministri 13.07.2015.a määrusele nr 90 ”Liikluskorralduse nõuded teetöödel” ning kohaliku omavalitsusega kooskõlastatud liiklusskeeme.

Töövõtja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

Ehitusmaterjale, seadmeid jne ei tohi pärast tööaega jätta tänavale väljapoole piirdega eraldatud ala, samuti ei tohi neid paigutada sellisel viisil või sellisesse kohta, mis mõjutaks liiklusohutust (s.h. piiraks vaba nägemisulatust ristmikel, kaasarvatud tänavale väljasõidud), ilma sobivate liiklusekorralduslike meetmeteta. Töövõtja vastutab, et tema poolt teostatud tööd, materjalid ja seadmed oleksid kogu projekti elluviimise perioodil kaitstud vandalismi, varguse ja tahtliku kahjustamise eest.

Kõik ehitusplatsi osadena defineeritavad alad (s.h. avatud kaevikud, ladustusalad, ehitusmasinate seisuplatsid jne) peavad olema varustatud piiretega, mis muudavad võimatuks kolmandate isikute juhusliku või teadmatusest tuleneva sattumise ehitusplatsile. Piireteks loetakse vähemalt 1000mm kõrgusega stabiilset ja katkematut metallaeda, mis talub tuulekoormust ning lisaks sellele täiendavat koormust 0,2 kN/m piki piirde ülaserva. Muid piiramismeetodeid (kilelindid, üksikud postid jne) võib kasutada vaid tähelepanujuhtimiseks, nt ladustusalade tähistamiseks, liiklusvoolu ümbersuunamiseks jne. Ajutised piirded peavad jääma kohale seni, kuni Tööd on piisavalt lõpetatud selleks, et võtta ala ohutult avalikku kasutusse. Kaevikute piirdeid ei tohi eemaldada enne, kui kaevik on täidetud kuni maapinna tasemeni. Liiklusaladel kasutatavad piirded peavad olema varustatud vastavate liikluskorraldusvahenditega (kaitsetõkete, ohutusiltide, ohutusmärkide (koonuste), vilkuvate oranžide tulede, öiste tulede, jms). Kõik hoiatavad sildid on eesti keelsed ning vastavad kohalike organite poolt esitatud nõuetele.

Tänavat või selle osa pole lubatud liikluseks enne avada ja piirdeid eemaldada enne, kui kaevikud on täies mahus täidetud ja tagatud tee minimaalsed ohutud tingimused.

Peale ehitustööde lõppemist peab Töövõtja taastama esialgse liikluskorralduse.

4.1.2 Ehitusobjekti geodeetilised tööd

Ehitusobjektil võib geodeetilisi mahamärkimistöid teostada vastavat litsentsi ja registreeringut omavad isikud või ettevõtted.

Tööde hulka kuulub projekteeritud ehitiste ja rajatiste koguline geodeetiline teenindus.

Mõõtmistel tuleb kasutada sertifitseeritud ja korraliselt kontrollitud mõõteriistu.

4.2 OLEMASOLEVATE JA VAREM VALMISEHITATUD EHITISTE JA RATISTEGA ARVESTAMINE

Maa-aluste rajatiste asukoht, mis on näidatud joonisel, on mõeldud üldise informatsiooniks Töövõtjale. Tellija ja projekteerija ei vastuta selle eest, et kõik rajatised on joonisele kantud või esitatud nende täpses kohas. Töövõtja peab kasutama sobivaid ettevaatusabinõusid, et ei kahjustaks olemasolevaid torustikke, kaableid jt maa-aluseid ja maapealseid rajatisi. Ehituskaeviku rajamisel tuleb arvestada olemasolevate tehnovõrkude toestamisega ja ümberpaigutamise vajadusega. Tehnovõrkude ümberpaigutamine võib toimuda ainult trassivaldajaga kooskõlastatult.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

12/19 24017_TP_VK-3-01_seletuskiri

Töövõtja peab arvestama, et 1,0 m kaugusel mõlemal pool ristuvat tehnovõrku ja 0,5 m rööbiti kulgevat trassi, tuleb kaevetööd teostada käsitsi.

Kohati ei ole olemasolevate maa-aluste rajatiste täpne asukoht, kõrgus ja läbimõõt teada tehnovõrguvaldajale. Tööde teostamise ajal peab arvestama olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest tuleneva kuluga. Projekteeritud torustikega ühendamisel olemasolevate torustikega (sh majaühendused) tuleb nende täpne asukoht, läbimõõdud ja kõrgused täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusega.

Töövõtja peab tagama kõikide olemasolevate torustike (drenaažitorud, sademeveetorud, truubid, veetorud jms) ja kraavide töötamise peale ehitustööde lõppemist. Vajadusel tuleb olemasolevad torustikud asendada uutega.

Enne töödega alustamist tuleb töövõtjal koostöös võrguvaldajatega rajatiste asukohad täpsustada ja tähistada. Kohati ei ole olemasolevate maa-aluste rajatiste täpne asukoht ja mõõt teada ning Töövõtja peab arvestama sellest tulenevate lisakulutustega. Projekteeritud torustike ühendamisel olemasolevatega tuleb olemasolevate mõõdud ja asukohad täpsustada tööde käigus. Olemasolevate hoonete // rajatiste läheduses ehitamisel tuleb valida sobiv tehnoloogia ja tehnika, mis neid ei kahjustaks. Vigastuste tekkimisel tuleb sellest viivitamatult teatada ja viga võimalikult lühikese aja jooksul likvideerida. Töövõtjal on kohustus need kulud kanda.

Ehitustööde tegemisel liinirajatiste kaitsevööndis tuleb täita Majandus- ja kommunikatsiooniministri 25.06.2015 määruse nr. 73 nõudeid.

4.2.1 Töötamine elektrikaablite kaitsevööndis

Töötamine kaablite kaitsevööndis on lubatud ainult võrguvaldaja kirjaliku tööloa alusel. Enne kaevetöid märgib tehnovõrkude volitatud esitaja looduses maha olemasolevate kaablite asukohad. Mehhanismide kasutamine mullatöödel lähemal kui 1 m elektrikaablist on keelatud. Kaeviku kaevamisel nähtavale tulevad elektrikaablid kaitsta kahepoolsete kaitsetorudega PVC De110 2,0 m ulatuses vee- ja kanalisatsioonitorustikust. Tänavavalgustuse ja elektriõhuliini postid tuleb kaevetööde läheduses toestada.

4.3 EHITUSKAEVIK

4.3.1 Pinnakatete eemaldamine

Eemaldatud kattega teeosad peavad jääma liiklusele suletuks kuni teekatte taastamiseni või ajutise teekatte paigaldamiseni.

Kasvupinnase eemaldamine.

Haljasalade kasvupinnase kiht tuleb eemaldada. Eemaldatud kasvupinnas tuleb ladustada eraldi, et seda oleks võimalik peale torustiku paigaldamist kasutada haljasalade taastamisel.

4.3.2 Kaeviku mõõdud

Kaevetööd hõlmavad kogu pinnase väljakaevamist olenemata selle olemusest, mis on vajalik tööde teostamiseks.

Kaevetööd on lubatud kohaliku omavalitsuselt saadud kaeveloa taotlusega ja kaevetöödel tuleb jälgiga kohaliku omavalitsuse poolt kehtestatud kaevetööde eeskirjast,.

Kaevikud peavad olema kavandatud ja kaevandatud viisil, mis tagaks torustike nõuetekohase ja ohutu paigaldamise.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

13/19 24017_TP_VK-3-01_seletuskiri

Kaeviku telgjoon ja pealtlaius tuleb maha märkida ja protokollida. Vajadusel tuleb kohale seada ajutised reeperid asukohtadele , kus neid tõenäoliselt ei rikuta.

Ehituskaevik tehakse üldjuhul võimalikult kitsas.

Toestamata ehituskaeviku nõlva kalde määrab Töövõtja konkreetsel töölõigul sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest. Toestamata kaeviku põhja minimaalne laius on 1,2 m ja kaevik on vähemalt 0,4 m laiem toru läbimõõdust. Toestatud kaeviku põhja minimaalne laius on 1,0 m ja kaevik on vähemalt 0,4 m laiem toru läbimõõdust.

Külma ilmaga vältida ehituskaeviku põhja jäätumist, selleks tuleb tagasitäide teha kiiresti ja kasutada soojendamist (soojustust). Vältida tuleks ka ehituskaeviku seinte jäätumist kõige kõrgemal asuva toru laest madalamal.

Ehituskaevik tuleb hoida kuivana, vajadusel tuleb alandada pinnasevett.

Töövõtja peab vältima ehituskaeviku lähedal asuvate hoonete, rajatiste ja tehnovõrkude nihkumist, vajumist või varisemist. Tekkinud kahjud kõrvaldab Töövõtja oma kuludega.

Ehituskaeviku nõlva varisemisalas või lähemal kui 1,0 m kaevikust on transpordivahendite liiklemine ja materjalide/seadmete hoidmine keelatud.

Ehituskaeviku lahtihoidmise aeg peab olema võimalikult lühike. Ehituskaevik kaevata vahetult enne torustiku paigaldamist ja tagasitäide tuleb teha sama tööpäeva lõpuks, jättes kuni 6 m pikkuse kaeviku lõigu toru otsa juures avatuks. Tagasitäiteta toru tuleb kaitsta võimalike kahjustuste eest.

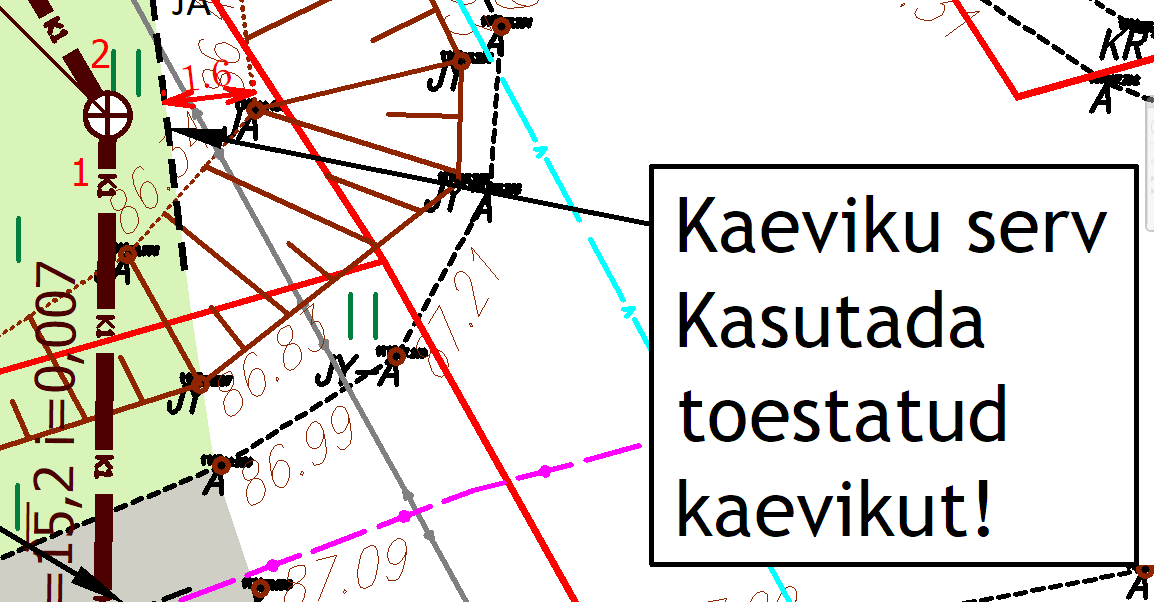

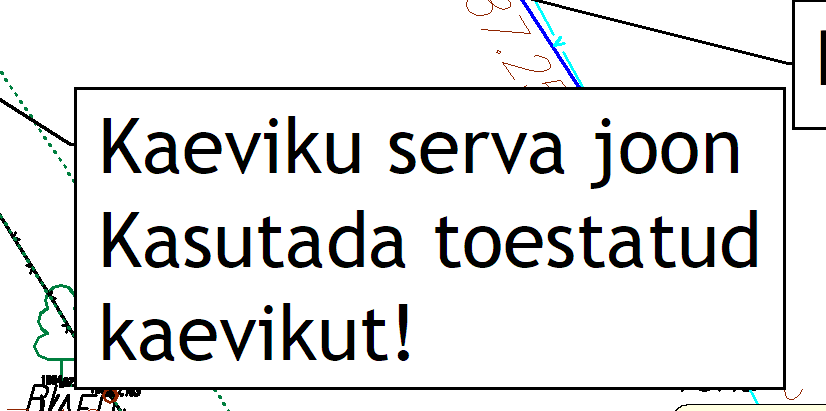

Kõikides kaevikutes, mis on üle 1,2 m sügavad, peavad olema paigaldatud ohutud ja sobivad redelid, mis ulatuksid 1,0 m kaeviku servast kõrgemale. Redel peab olma iga kaeviku 20 m lõigu kohta, kui kaevik on lühem, siis peab olema vähemlat 1 redel.

Ehituskaeviku toestamine tuleb töövõtjal määrata vastavalt vajadusele tööohutusnõudeid järgides. Üldjuhul rakendatakse kaevikute seinte vertikaaltoestamist siis, kui alumine tasapind on allpool põhjaveekihi taset või kui kaeviku seinte kallete kaevetööde teostamiseks pole piisavalt ruumi. Ehituskaeviku toestamisel on ettenähtud kasutada tehases valmistatud tugikilpe ja vahetugesid. Konkreetses kaeviku ristlõikes kasutatavate kilpide ja tugede parameetrite valikul tuleb lähtuda EVS-EN 1997-1:2005/AC:2009 juhistest. Kaevik tuleb toestada kahepoolse sulundseinaga juhul kui kaevik on sügavam kui 3,5 m. Kõik kulud, mis on seotud kaevikute toestamisega, on Töövõtja kanda.

Kui väljakaevatud materjal on ajutiselt ladustatud murukattele või selle servale, siis pärast tööde lõpetamist tuleb taastada antud murukatte esialgne olukord. Kui väljakaevatud materjal on ladustatud killustik- või kruusakattega alale, siis tuleb tee peale materjali eemaldamist puhastada.

4.3.3 Torustiku paigaldus ja kaeviku täide

Torustiku tasanduskiht/aluskiht tuleb valmistada ette vastavalt RIL77 ja EVS-EN 1610 nõuetele ja käesoleva projekti kaevikute lõigetele joonisel VK-7-01. Arvestada täiendavalt tootja nõudeid.

Kaevikute tasanduskihi/algtäite tegemiseks kasutatakse liiva, kruusa või peenefraktsioonilisest killustikku.

Kui torustiku paigaldatakse nõrga kandevõimega pinnasesse (märg pinnas, savi, saviliiv, turvas jt) või suure põhjavee pealevooluga tingimustes, siis tuleb tasanduskihi alla valmistada paigaldustingimustele sobiv torustiku aluskonstruktsioon. Killusikalus (max fr 16…32 mm) tuleb ümbritseda geotekstiiliga (kaal 150-200 g/m2, tõmbetugevus 10-15 kN/m).

Aluskihi/tasanduskihi ja täitematerjali loodusliku kivimaterjali suurim lubatud fraktsioon sõltub

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

14/19 24017_TP_VK-3-01_seletuskiri

paigaldatava toru välisläbimõõdust. Kui toru läbimõõt on De200-De600, siis dmax=0,1De, kui De on suurem kui 600, siis dmax ei või ületada 60 mm. Kui toru läbimõõt on alla De200, siis suurim lubatud fraktsioon on 20 mm. Materjal peab olema homogeenne, puhas, ühtlane ja osakesi, mis on väiksemad kui 0,02 mm peab olema vähem kui 10%. Materjal ei tohi sisaldada orgaanilisi ja kahjulikke aineid ning savi või liivsavi (kas eraldi või kokku) rohkem kui 15% materjali kaalust. Materjal peab olema tihendatav ja filtratsioonimoodul peab olema vähemalt 0,5 m/ööp.

Peenfraktsioonist killustikku võib kasutada De110mm ja suuremate torude korral, mille fraktsiooni suurus ei tohi olla suurem kui 16 mm.

Enne torustike paigaldamist peab kontrollima torustike ja kaevude tehnilist seisukorda, vajaduse korral tuleb torud puhastada. Torud paigaldada kaeviku põhja nii, et nad toetuksid kogu ulatuses aluskihile. Aluspinnasesse tehakse muhvide / äärikute kohal süvised. Torude paigaldamise katkestamisel tuleb ka nende otsad sulgeda korgiga ja asukoht nähtavalt märgistada. Ehituse ajal kaitsta kaevusid ja paigaldatud soojustust mehhanismide poolt tekitavate vigastuste eest.

Ehituskaeviku tagasitäite tegemisel tuleb jälgida RIL 77 paigaldusjuhendit ja tootja nõudeid ning juhendeid.

Enne ehituskaeviku tagasitäidet tuleb veenduda, et täidetavad ehituskaevikud on tühjad, seal ei ole lahtist mulda, prügi vett vms. Tagasitäitmisel kasutatavad seadmed peavad sobima tööprotsessi ja materjalidega.

Täitematerjalina on keelatud kasutata materjale, mis on iseseisvalt või teiste materjalidega või põhjaveega segunedes tekitavad sanitaarriski, kahjustavad ehitisi või muudavad täitematerjali ebastabiilseks. Kasutada ei tohi külmunud materjale või materjale, mis sisaldavad jääd.

Kui tagasitäite ala kõrgus ümbritsevast alast on suurem kui 600 mm, tuleb moodustada ühendusserva nõlv 1:1. Nõlva tihendusaste peab olema sama tagasitäitepinna tihendusastmega.

Tagasitäite algtäide asetatakse toru ümber ja peale (min 300 mm toru ülaservast kõrgemale). Toru ja kaev peavad säilitama oma esialgse asukoha ja kalde. Kaeviku täitmine külgedelt toimub ettevaatlikult ja mitte paksema kui 150 mm täitekihiga. Iga kiht tihendatakse eraldi käsitsi kuni kuivtihedusaste saavutatud proctorteimi käigus (n. test 12 BS 1377st) on vähemalt 98% maksimumtihendusest, kui toru asub olemasoleva tee all. Kui toru ei asu liikluspiirkonnas ja lepingus määratud uute teede all, siis peab tihendusaste olema vähemalt 90%.

Ülejäänud tagasitäide kuni maapinnani (lõpptäide) asetakse kaevikusse 300 mm kihtidena ja tihendatakse. Torude puhul, mille välisläbimõõt on  200 mm ei rakendata tugevat tihendamist kuni 300 mm kõrguseni toru ülaservast. DN200st suuremate torude puhul on see kõrgus 500 mm. Liikluspiirkondades ei tohi tagasitäitekihi paksus olla suurem kui 200 mm.

Ehituskaevik tuleb liikluspiirkonnas tagasi täita liivaga (materjal sama, mis tasanduskihis ja algtäite tegemisel), väljaspool liikluspiirkonda võib materjalina kasutada kohapeal väljakaevatud, tagasitäitmiseks ja tihendamiseks sobiva pinnasega. Kui väljakaevatav pinnas on hästi tihendatav ja sobilik liikluspiirkonnas lõpptäitena, siis võib kasutada seda, muidu kasutada juurdeveetavat lõpptäiteks sobivat pinnast. Toru üleservast 1 m paksuses lõpptäitekihis ei tohi olla üle 300 mm läbimõõduga kive ega kamakaid. Lõpptäite ülaosas ei tohi kivide läbimõõt ületada 2/3 ühekorraga tihendatava kihi paksusest. Täitematerjal peab olema mitmekesise teralise koostisega, et täitesse ei tekiks tühimikke.

Töövõtja säilitab tasanduskihi säilimise määratud tasapinnal ja tagab, et tagasitäidetud pinnas oleks rahuldavas olukorras kogu projekti elluviimise perioodil. Vajumise korral pärast tagasitäite tegemist täidetakse kaevik sama klassi materjaliga ja hoitakse täide nõutud kõrgusel. Kui vajumine võib osutuda ohtlikuks inimestele, rajatistele või sõidukitele, siis tehakse taastäitmine samal päeval, kui vajumist märgati või kui sellest informeeriti Töövõtjat. Kui vajumine toimub suures ulatuses ja viitab kehvale tihendamise kvaliteedile, siis kaevab Töövõtja kaeviku lahti vajaliku sügavuseni ja tihendab kaeviku uuesti vastavalt nõutud standarditele.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

15/19 24017_TP_VK-3-01_seletuskiri

4.3.4 Veetõrje ehituskaevikust

Ehitusaegne pinnasevee kaevikust eemaldamise lahendus peab garanteerima selle, et ühiskanalisatsiooni ei satuks liiva ja setteid.

Kaevik tuleb torustiku paigaldamise ajal hoida kuiv pumpamise või nõelfiltrite abil.

Keelatud on pumpamine kaevatud tööpinnale, piirnevale maapinnale või ehitistesse. Keelatud on ilma vastava loata alaliste kuivatuskraavide süsteemi kasutamine, kaevikust väljapumbatava vee juhtimine reovee- või sademevee kanalisatsioonisüsteemi (s.h. kraavidesse) on lubatav ainult vastava kommunikatsiooni valdaja kirjalikul loal ja tema poolt määratud tingimustel ning ulatuses. Kaevikust väljapumbatava vee juhtimisel kanalisatsiooni tuleb vett pinnaseosakeste nendesse süsteemidesse sattumise vältimiseks eelnevalt settemahutis setitada.

Juhul, kui eelnevat nõuet eiratakse, settemahuti on ebapiisava suurusega või seda ei tühjendata settest piisava sagedusega ning sademevee kanalisatsioonisüsteemi satub pinnaseosakesi sisaldavat vett, peab Töövõtja omal kulul täies ulatuses puhastama kanalisatsioonisüsteemi, kuhu pinnast kandus. Puhastamisel lõhutud või muul moel rikutud reovee- või sademevee kanalisatsioonisüsteemi elemendid (s.h. truubid, kraavipõhjad jne) taastab Töövõtja omal kulul.

Vee väljapumpamisel kraavidesse, haljasaladele jne peab Töövõtja vältima vee sattumist kinnistutele, teedele jne, samuti kraavide ülekoormamisest tekkivaid üleujutusi. Nõude eiramisest tekkivad kahjud kompenseerib ning üleujutuse tagajärjed kõrvaldab Töövõtja.

Pumpamise koht tuleb kommunikatsiooni valdajaga kooskõlastada.

4.4 EHITUSTÖÖDE KVALITEET

Ehitustööd peavad olema tehtud RIL-77 ja EN 1610 järgi arvestades täiendavalt tootjate paigaldusjuhendeid.

Lubatud tööde paigaldushälbed, kui ei ole teisi kokkuleppeid:

 Isevoolsete torude projekteeritud langu korral > 5 ‰ lubatud kõrvalekaldumine projekteeritud langust 1,5 ‰ ja lubatud kõrvalekaldumine kõrgusest ± 50mm

 Isevoolsete torude projekteeritud langu korral 3 - 5‰ lubatud kõrvalekaldumine projekteeritud langust 1 ‰ ja lubatud kõrvalekaldumine kõrgusest ± 30mm

 Isevoolsete torude projekteeritud langu korral < 3 ‰ lubatud kõrvalekaldumine projekteeritud langust 1 ‰ ja lubatud kõrvalekaldumine kõrgusest ± 20mm

 Kaevu seina lubatud hälve vertikaalsel on 5 mm/m, lubatud kõverus kaevude vahel ± 1/300 kaevude vahekaugusest

 Paigaldatud torustikul peab olema ühtlane lang, vett koguvate lohkude esinemine ei ole lubatud. Kaevu sisenevate torude põhjade kõrgus peav olema sama või kõrgem kui väljuva toru põhja kõrgus

 Kanalisatsioonitorude paigaldamisel tagada toruotste täielik ulatus muhvi  Torustike puhas horisontaalne vahekaugus paralleelsete torude vahel peab olema

vähemalt 300 mm.  Vee- ja survekanalisatsioonitorustike lubatud kõrguslik asukoha hälve on vertikaalis

±50mm ja asendiplaaniline asukoha hälve horisontaalis ±100mm  Plasttorustike paigaldamine ei ole lubatud temperatuuridel alla -100C, temperatuuri

mõõdetakse objekti maapinnast ca 1 m kõrguselt.  Torustike paigaldamise ajal tuleb teha teostusmõõdistamine ning kaevude ja sõlmede

digitaalne pildistamine. Fotol peab olema väljaloetav kaevu/sõlme/pumpla tähis ja pildistamise suund ja sõlmede sügavused. Fotol peab olema kuvatud vesimärk, mis näitaks pildistamise asukohta ja kuupäeva.

 Siibrite, maakraanide kaped, kaevude kaantel tuleb jälgida, et asfaltkattega tänavatel tuleb kape, kaevu kaas paigaldada teekattega samale tasapinnale; kruusa- ja killustikkattega tänavatel tuleb kape/kaevu kaas paigaldada 15 cm madalamale

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

16/19 24017_TP_VK-3-01_seletuskiri

teepinnast; betoonkattega kaetud teedel tuleb kape/kaevu kaas paigaldada 0-5 mm maapinnast allapoole; haljasalal tuleb kape/kaevu kaas paigaldada ümbritsevast pinnast u 50 cm kõrgemale.

 Kaped, kaevude kaaned tuleb paigaldada teekattega samale kaldele.

Erinevat tüüpi termosulatusühendused peavad olema teostatud ainult tootja poolt plastikust torude torutööde väljaõppe saanud töömeeste poolt.

5 KATETE TAASTAMINE

5.1 ÜLDINE

Käesoleva ehitusprojektiga on lahendatud projekteeritud torustike ehitusega kaasnev katete taastamine. Katete taastamisel on arvestatud Eestis kehtivaid seadusi, standardeid, normdokumente ning juhendeid, mis on kättesaadavad Elektroonilise Riigi Teataja kataloogist – https://www.riigiteataja.ee/ , Eesti Standardimis- ja Akrediteerimiskeskus http://www.evs.ee/ ning Transpordiameti veebilehel https://www.transpordiamet.ee/juhendid. Katete taastamise ulatus on esitatud asendiplaanil. Esitatud taastamise ulatus on arvestatud projekteeritud kaeviku järgi – kui tegelik kaevikute ulatus on erinev, tuleb taastada katted vastavalt tegelikule olukorrale kooskõlas kehtivate õigusaktidega ja projektis näidatuga.

5.2 KONSTRUKTSIOONID

Olemasoleva kruusatee katendikonstruktsioon on teadmata ning lähtutud on Transpordiameti „Tüüpkatendid väikese liiklussagedusega teedele“ dokumendist, kus valitud on TÜÜP VII „Kruusateed“

Projekteeritud kruusatee taastamine

 Sidumata segu fr 0/31,5 (pos 6) h = 10 cm  Kruusalus h = 20 cm  Täitematerjal Tm_65 h = muutuv  Liivast täide torude peale hmin= 30 cm  Projekteeritud torustik  Killustikust alus fr 16/32 h = 15 cm  Olemasolev aluspinnas

Olemasoleva Oja tänava katend on teeregistri andmetel pinnatud kruusatee, kuid andmed katendikihtide kohta puuduvad. Seetõttu on antud projekti katendikonstruktsiooni koostamisel lähtutud dokumendist „Tüüpkatendid väikese liiklussagedusega teedele“, valides sobivaks TÜÜP V: kohalik tee (kuni 300 autot ööpäevas).

Juhul, kui ehitustööde käigus selgub, et olemasolev katend erineb eeldatust, tuleb katend taastada vastavalt tegelikule olukorrale, kasutades olemasolevaid katendikihte ja nendega sarnaseid materjale ning paksuseid.

Kaeviku tagasitäitel eelistada olemasolevat kohalikku materjali, et tagada teega sarnane külmakerkekindlus.

Projekteeritud pinnatud katte taastamine

 Freepuru + 2x pindamine h = 8 cm  Kruusalus h = 20 cm  Täitematerjal Tm_65 h = muutuv  Liivast täide torude peale hmin= 30 cm  Projekteeritud torustik  Killustikust alus fr 16/32 h = 15 cm

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

17/19 24017_TP_VK-3-01_seletuskiri

 Olemasolev aluspinnas

Projekteeritud haljasalade murukatte taastamine

 Murukülv (klass III)  Kasvualus h = 7 cm  Tagasitäide kohalikust pinnases h = muutuv  Liivast täide torude peale hmin= 30 cm  Projekteeritud torustik  Killustikust alus fr 16/32 h = 15 cm  Olemasolev aluspinnas

Tööde teostamisel juhinduda määrusest „Tee ehitamise kvaliteedi nõuded“. Pindamistööde ja materjalide nõuete puhul lähtuda dokumendist „Pindamisjuhis“. Killustikust aluste ehitamisel juhinduda „Killustikust katendikihtide ehitamise juhisele“. Sidumata segu puhul kasutada Majandus- ja taristuministri 3. augusti 2015. a määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 pos 6.

6 KATSETUSED JA TEOSTUSJOONISED

6.1 ÜLDINE

Kõik riiklike ja kohalike õigusaktidega nõutud katsetused, kontrolltoimingud ja inspekteerimised tuleb viia läbi Töövõtja kulul. Katsetustest tuleb piisavalt vara ette teatada, kuid mitte hiljem kui 1 tööpäev ette. Kui katsetused ebaõnnestusid tuleb Töövõtja kulul need uuesti teha.

6.2 ISEVOOLSETE TORUDE KATSETAMINE

Pärast torude paigaldamist ja torude ühendamist ning kaevude tihendamist teostab Töövõtja igale kaevudevahelisele torulõigule kaamerauuringu.

Kaamerauuring tuleb teostada kõikidele rajatavatele/rekonstrueeritavatele isevoolsetele torudele, sh kinnistuühendused.

Kaamerauuringute tegemisest tuleb ette teatada ja Töövõtja on kohustatud võimaldama Vee- ettevõtte kohaloleku. Vee-ettevõtet tuleb teavitada ette vähemalt 4 päeva enne tööde algust.

Lõplik kaamerauuring tuleb teha läbipestud torudes, kus vee voolamist kaamerauuringu ajal ei toimu. Läbipesu peab olema toimunud vähemalt 1h enne kaamerauuringut. Kaamerauuringu kohta peetakse päevikut. Kaamerad peavad olema varustatud kaldemõõtjaga ning tarkvaraga, mis võimaldab mõõtetulemuste põhjal koostada iga torulõigu kohta kallete graafiku. Kalletemõõtja peab olema Tootja nõuetekohaselt kalibreeritud.

Kaameravaatluse aruanne tuleb esitada vee-ettevõttele.

Kaameravaatlus teha vastavalt standardile EN 13508-2 ja EVEL-i poolt välja antud „Kanalisatsioonitorustiku videovaatluse tõlgendamise juhendile“.

Isevoolsete torustike ja kaevude veepidavuse katsed viia läbi vastavalt EVS-EN1610-le kasutades vett.

Täite vastavust saab kontrollida tihenduse ja/või toru deformatsiooni kontrolliga.

6.3 SURVETORUDE KATSETAMINE

Survetorude katsetamine teha vastavalt standardi EVS 921 p 9.10 ja AS Emajõe Veevärk ettekirjutistele.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

18/19 24017_TP_VK-3-01_seletuskiri

Survetorude katse tuleb teha Omanikujärelvalve juuresolekul. Katse teostamisel ei tohi ehituskaevikus töötada. Survekatsetusi ei tohi teha avatud kaevikuga.

Survetorustike (sh kõik kinnistuühendused ja ümberühendatud olemasolevad kinnistuühendused) survekatse tehakse kõikidele survetorustikele pärast torustike ehituse või mõne lõigu ehituse lõppu. Survetorustike survekatse tehakse kõikidele rajatud surevetorustikele (sh survekanalisatsioonitorustik), mille pikkus on vähemalt 10 m. Korraga testitava torustiku pikkus ei tohi olla üle 500 meetrit (erandina võib seda nõuet eirata juhul, kui torustikul ei ole vahepealset sulgarmatuuri) ja/või testitavas torustikus sisaldub veemaht ei ületa 7500 m3. Tellija ei aktsepteeri õhuga teostatavaid survekatseid. Survekatsel kasutatav manomeeter peab olema taadeldud vastavalt seadusandluses kehtestatud nõuetele, skaala peab ultama min 12 bar ja olema vähima jaotusega 0,2 bar või väiksem. Survekatse on ettenähtud teostada rõhukao meetodil. Proovirõhkuks on 1,5 kordne torustiku töörõhk, kuid mitte alla 10 baar (PN10 torustiku puhul). Katsetused tuleb läbi viia veepumba (kompressori) ja survemahuti või mõne muu seadme abil, millega saab survet tõsta ja hoida nõutud tasemel. Omanikujärelvalvel on õigus kinnisel meetodil rajatud/rekonstrueeritud torustike survekatse läbiviimisel kohaldada rangemaid nõudeid, näiteks kõrgemat katserõhku. Katse ebaõnnestumisel tuleb katsetuse protseduuri korrata seni, kuni katsetingimused on täidetud. Juhul kui ei õnnestu katsetingimusi täita tuleb torustik välja vahetada. Kõik katsetused tuleb protokollida ja allkirjastada nii Töövõtja kui Omanikujärelvalve poolt. Kõik kulud torustike katsetamisel kannab Töövõtja.

6.4 VEETORUSTIKU LÄBIPESU, VEEANALÜÜS JA DESINFITSEERIMINE

Pärast survekatsetusi ja enne torustiku kasutuselevõttu tuleb Töövõtjal teostada torustiku läbipesu lõikude kaupa ning olema kirja pandud iga lõigu kaetud tööde aktis. Pärast veetorustiku läbipesu tuleb Töövõtjal torustikust võtta veeproov, et kontrollida kas veeproovi tulemused vastavad Eestis kehtestatud joogivee mikrobioloogilistele kvaliteedinõuete osas. Joogivee kvaliteedi- ja kontrollnõuded nind analüüsimeetodid peavad vastama sotsiaalministri 24.septembri 2019.a määrusele nr 61 „Joogivee kvaliteedi- ja kontrollnõuded ning analüüsimeetodid“.

Torustike läbipesu toimub Omanikujärelvalvega kokkulepitud perioodi jooksul soovitavalt veekiirusel 0,8 m/s.

Pärast läbipesu desinfitseerib Töövõtja vajadusel torustikud. Pärast edukat desinfitseerimist ühendatakse torulõigud ühisveevärgiga.

6.5 TEOSTUSMÕÕDISTAMINE

Kõik Lepingu raames rajatud ja rekonstrueeritud rajatised/ehitised tuleb peale väljaehitamist teostusmõõdistada.

Teostusjoonistel tuleb kasutada projektijärgset kaevude ja sõlmede tähistust. Juhul, kui projektis vastav tähis puudub, määrab selle ehitaja. Kui ei ole nõutud teisiti, siis kõik ehitiste mõõtmed tuleb joonistel esitada millimeetrites.

Kaevude ja sõlmede tehnilised andmed ja skeemid tuleb esitada joonistel noolega kaevule või sõlmele osutades.

Vee-, kanalisatsioonisüsteemide teostusjooniste vormistamisel lähtuda eelkõige EVEL-i nõuetest (versioon nr 1.1, 04.07.2018). Teiste kommunikatsioonide teostusjooniste koostamisel arvestada süsteemide haldaja ja Majandus- ja taristuministri 14.04.2016 määrusega nr 34 „Topo- geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“ nõudeid.“.

Teostusmõõdistusi on lubatud teostada vastavat litsentsi ja registreeritut omavatel isikutel või ettevõtetel.

"Lahkaja detailplaneeringu järgsed VK torustikud“ Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond 31.03.2025

19/19 24017_TP_VK-3-01_seletuskiri

Kõikidest kaetud töödest, sh vee- ja survekanalisatsioonitorustike sõlmedest/kaevudest tuleb ehituse käigus teha fotod, kus on näidatud sõlme/kaevu number või tähis, mis on vastavuses projektis esitatuga.

6.6 GIS ANDMETE KOGUMINE JA ESITAMINE

Kõikide ühisveevärgi- ja ühiskanalisatsioonirajatiste kohta tuleb koos teostusjoonistega (teostusjoonise aruandega) esitada Tellijale GIS andmestik. Teostusjoonised peavad vastama Eesti Vee-ettevõtete Liidu (EVEL-i) poolt koostatud nõuetele https://evel.ee/wp- content/uploads/2018/10/EVEL_Geodeesia_N%C3%B5uded_04_07_2018.pdf ja kontrollitud „EVEL Kontroller“ kontrollsüsteemiga.

24017_TP_VK-3-02_v03_jooniste-loetelu.pdf

"Lahkaja detailplaneeringu järgsed VK torustikud" Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond

19.05.2025

Vastutav spetsialist: Kätlin Vodja

Allkiri Projekti nr Eriosa Kuupäev Lehti allkirjastatud digitaalselt 24017 VK 19.05.2025 1

Jrk Dokumendi number Lehti Faili nimi Seisund

1. VK-0-01 1 24017_TP_VK-0-01_tiitelleht.pdf 11.02.2025 Kehtiv

2. VK-0-02 1 24017_TP_VK-0-02_TT.asice 10.02.2025 Kehtiv

3. VK-0-03 1 24017_TP_VK-0-03_PT.asice 30.12.2024 Kehtiv

4. VK-2-01 1 24017_TP_VK-2-01_v02_KKtabel.pdf 19.05.2025 Kehtiv

5. VK-0-04 1 24017_TP_VK-0-04_Transpordiamet.pdf 18.12.2024 Kehtiv

6. VK-3-01 20 24017_TP_VK-3-01_v02_seletuskiri.pdf 31.03.2025 Kehtiv

7. VK-3-02 1 24017_TP_VK-3-02_v03_jooniste-loetelu.pdf 19.05.2025 Kehtiv

8. VK-8-01 1 24017_TP_VK-8-01_v03_mahud.pdf 19.05.2025 Kehtiv

Jrk Joonise number Lehti Faili nimi Kuupäev Seisund

1. VK-4-01 1 24017_TP_VK-4-01_v03_asendiplaan.dwg 19.05.2025 Kehtiv

2. VK-6-01 1 24017_TP_VK-6-0102_v03_pikiprofiilid.dwg 19.05.2025 Kehtiv

3. VK-7-01 1 24017_TP_VK-7-01_kaevik 11.02.2025 Kehtiv

4. VK-7-02 1 24017_TP_VK-7-02_LPSK 11.02.2025 Kehtiv

5. VK-7-03 1 24017_TP_VK-7-03_v02_veesolmed 31.03.2025 Kehtiv

6. VK-7-04 1 24017_TP_VK-7-04_kaablid 11.02.2025 Kehtiv

7. VK-8-02 1 24017_TP_VK-8-02_v03_kaevutabelid 19.05.2025 Kehtiv

Jrk Lisa nr Lehti Faili nimi Kuupäev Seisund

Dokumendi nimetus

Seletuskiri

Dokumendide loetelu

Materjalide loetelu

Läbipesukaevu skeem

Joonise nimetus

Transpordiameti tehnilised tingimused

Dokumentide loetelu KVVK OÜ Tel: +372 5151733

Lahkaja detailplaneeringu järgsed VK torustikud

Staadium

TP

Reoveekanalisatsiooni kaevutabelid

Ehituskaeviku tüüpristlõiked

Torustike asendiplaan

AS Emajõe Veevärk tehnilised tingimused

Tiitelleht

Projekteerimistingimused

Kooskõlastuste tabel

Kaablite kaitsmine

Veetorustike sõlmede skeemid

Torustiku pikiprofiilid

Lisad

KVVK OÜ 24017_TP_VK-3-02_v02_jooniste-loetelu 1(2)

"Lahkaja detailplaneeringu järgsed VK torustikud" Töö nr 24017 Aia põik, Luke küla, Nõo vald, Tartu maakond

19.05.2025

1. VK-9-01 1 24017_TP_VK-9-01_v02_IKO-Aiatn7.dwg 31.03.2025 Kehtiv

2. VK-9-02 1 24017_TP_VK-9-02_v02_IKO-Aiapoik.dwg 31.03.2025 Kehtiv

3. VK-9-03 1 24017_TP_VK-9-03_v03_IKO-Ojatn.dwg 19.05.2025 Kehtiv

4. VK-9-04 1 24017_TP_VK-9-04_v03_IKO-Luke.dwg 19.05.2025 Kehtiv

Aia tn 7 IKÕ plaan

Aia põik IKÕ plaan

Oja tn IKÕ plaan

Luke-Unipiha tee IKÕ plaan

KVVK OÜ 24017_TP_VK-3-02_v02_jooniste-loetelu 2(2)

24017_TP_VK-4-01_v03_Asendiplaan.dwg

24017_TP_VK-4-01_v03_Asendiplaan.pdf

1

2

3 3 144786.745

1448 X86.788

1449 X86.556

1450 X86.330

1451 A86.527

1452 X

86.524

1453 A86.400

1454 X

86.115

1455 JYJA86.327

1456 A

86.684

1457 A86.870

1458 X86.884

1459 X

86.155

1460 X86.007

1461 VAED86.104

1462 VAED86.142

1463 X86.273

1464 X86.275

1465 VAED86.1591466

AP86.164 1467 AP86.147

1468 AP

86.177 1469 AP86.196

1470 AP

86.162 1471 AP86.1411472

VAED86.09

1473 VAED86.090

1474 VAED86.016

1475 AIAMAA86.035

1476 AIAMAA86.234

1477 AIAMAA86.320

1478 AIAMAA86.161

1479 X

86.181

1480 JA86.129

1481 JA86.386

1482 JA86.433

1483 JA86.450

1484 JA86.485

1485 JYJA86.773

1486 JYJA86.804

1487 JY86.680

1488 JY86.645

1489 BL86.190

1490 BL86.188

1491 X

86.248

1492 X86.383

1493 TUGI86.250

1494 EPB-VANA86.366

1495 EPP86.326

1496 BP-2.5M86.248

1497 BP-2.5M

86.236 1498 BL86.091

1499 JA86.145

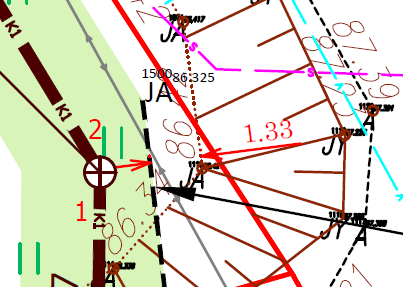

1500 JA86.3251501

X86.054

150284.785150384.690150484.687505 4 8226 97680

←

De16 0 L

=16, 5 i=

0,0 20

←

De16 0 L

=36, 1 i=

0,0 20

3 1

→

De160 L=9,3 i=0,010

32

← De160

L=2,6

i=0,010

4

→

De160 L=9,2 i=0,010 2

← De160

L=2,4

i=0,008

4

PE De63 L= 19,2

PE De63

L= 36,

0

PE De63 L=

14, 8

L=7,9

L=2,5

L=8,1

L=1,9

←

De16 0 L

=17, 9 i=

0,0 16

1

←

De160 L= 17,1 i=0,015

2 1

→

De160 L=32,5 i=0,007

3

1

← D

e1 60

L =

15 ,2

i= 0,

00 7

2

1

2 1

4

3

OKK-3 88,53 1) 86,93 De160 H: 1,60

OKK-288,49 1) 86,89 De160 H: 1,60OKK-5 87,30

1) 85,69 De160 H: 1,61

OKK-487,17 1) 85,63 De160 H: 1,54

PE De63

L=2,4

LPSK-188,99 1) TL: 86,89 TP H: 2,16 D500

MK-1

MK-2 MK-3

Olemasolev kaev on arvestatud väljavahetatavana, sest proj. ühendus on toru põhja.

Olemasoleva veetorustiku

kõrgusmärk ja läbimõõt teadmata! Enne

ehitustöid väljakaevamisel

täpsustada ja välistada ristumine proj.

torustikuga

Ristumine riigimaanteega 22183 Luke-Unipiha tee

km 0.424

X: 6458222.54 Y: 649301.46

Kanalisatsioonitorustiku hülss PE De225 L =13.8 m

RC-kaitsega 1250N

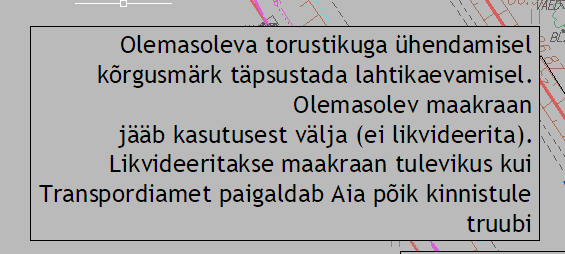

Olemasoleva torustikuga ühendamisel kõrgusmärk täpsustada lahtikaevamisel.

Olemasolev maakraan jääb kasutusest välja (ei likvideerita).

Likvideeritakse maakraan tulevikus kui Transpordiamet paigaldab Aia põik kinnistule

truubi

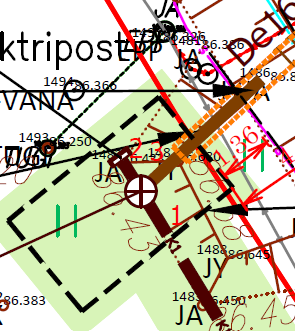

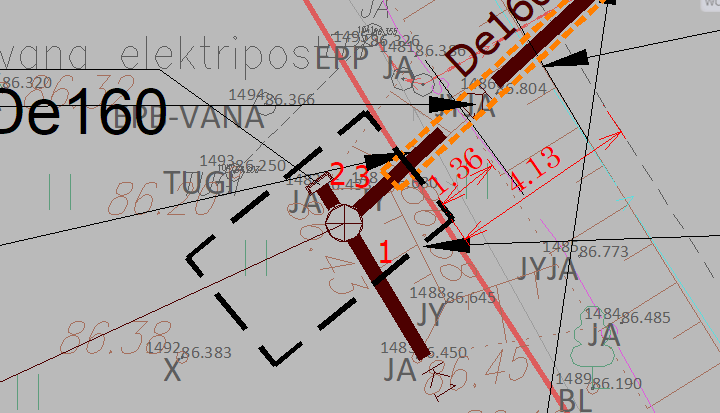

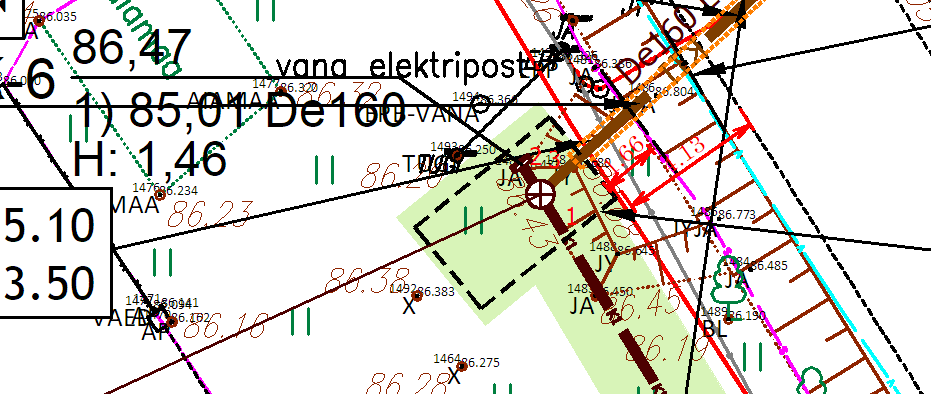

Puurimiskaevik 5x3 m

X: 6458217.81 Y: 649291.7

Ristumine sidekaabliga!

Ristumine veetorustikuga!

4.6

Aia põik 2 liitumispunktid

Aia põik 4 liitumispunktid

Persp. otsad. Lõpetatakse otsakorgiga

Aia põik 3 liitumispunktid

Aia põik 1 liitumispunktid

PE De63

L=1,1

MK-4

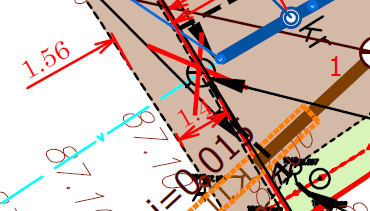

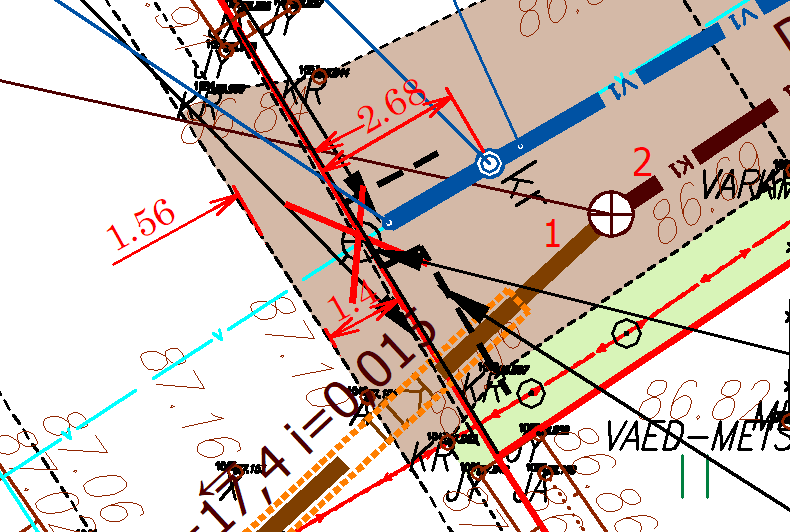

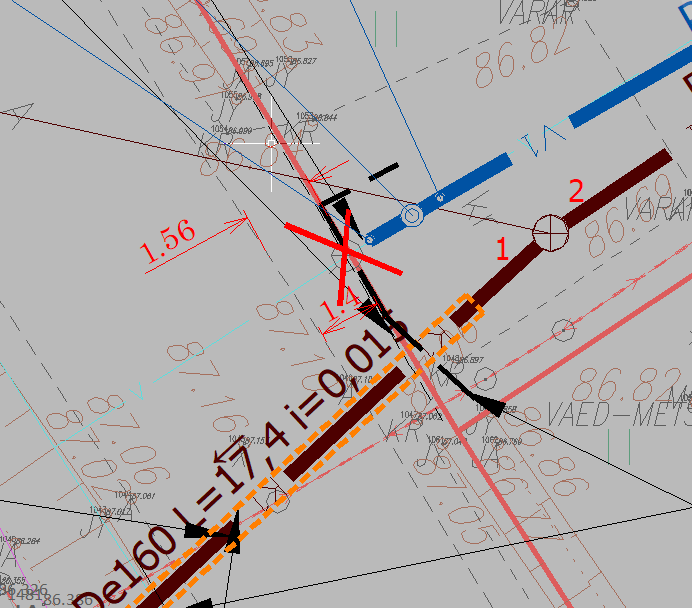

Kaeviku serv Kasutada toestatud kaevikut!

K1-287,32 1) 85,56 De160 2) 85,60 De160 3) 85,56 De160 4) 85,60 De160 H: 1,76 De400/315

2

1.6

1.95 Kaeviku serva joon

1.56

1.4

V1-3 87,42 1) 85,32 2) 85,32 3) 85,32 4) 85,32 H: 2,16

V1-4 86,99 1) 84,89 2) 84,89 H: 2,16

V1-5* 86,99 1) 84,89 H: 2,16 MK-5

V1-o 88,48 88,98 1) 86,38 H: 2,16V1-2

87,90 88,42 1) 85,80 2) 85,80 3) 85,80 4) 85,80 H: 2,16

V1-1 88,48 88,98 1) 86,38 2) 86,38 3) 86,38 H: 2,16

OKK-1 88,48 88,98 1) 87,06 De160 H: 1,42

K1-1 87,90 88,43 1) 86,28 De160 2) 86,84 De160 3) 86,73 De160 4) 86,87 De160 H: 1,62 De560/500

OKK-6 86,30 1) 85,03 De160 H: 1,27

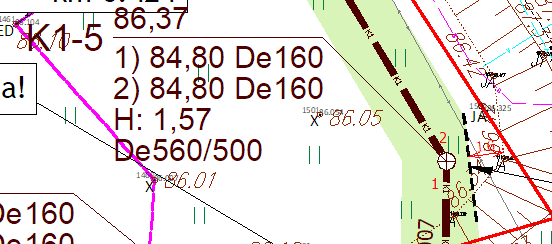

K1-5 86,37 1) 84,80 De160 2) 84,80 De160 H: 1,57 De560/500

K1-6 86,75 1) 84,69 De160 2) 84,69 De160 3) 84,69 De160 4) 85,00 De160 H: 2,06 De560/500

K1-3 86,74 1) 85,28 De160 2) 85,28 De160 H: 1,46 De560/500

K1-4 86,38 1) 85,02 De160 2) 85,02 De160 3) 85,02 De160 H: 1,36 De560/500

Elektripostid toestada!

LÕIGE 1-1

84.50 85.00 85.50

86.00 86.50 87.00

87.50 88.00

LÕIGE 2-2

85.00 85.50 86.00

86.50 87.00

87.50 88.00 88.50

89.00

Projekteeritud ühisveevärgitorustik V1 De63

Projekteeritud kanalisatsioonitorustik De160

1.20 1.20

Olemasolev kruusatee pind

Olemasolev maapind

Märkelint

0.30 0.30

Laius vastavalt asendiplaanile

Projekteeritud haljasalade murukatte taastamine Murukülv (klass III) Kasvualus h = 7 cm Tagasitäide kohalikust pinnasest h = muutuv Liivast täide torude peale hmin = 30 cm Projekteeritud torustik h = 6,3 cm Killustikust alus fr 16/32 h = 15 cm Olemasolev aluspinnas

Projekteeritud haljasalade murukatte taastamine

Projekteeritud kruusatee taastamine Sidumata segu fr 0/31,5 (pos 6) h = 10 cm Kruusalus h = 20 cm Täitematerjal Tm_65 h = muutuv Liivast täide torude peale hmin = 30 cm Projekteeritud torustik h = 6,3 cm Killustikust alus fr 16/32 h = 15 cm Olemasolev aluspinnas

Projekteeritud kruusatee taastamine

LÕIGE 3-3

84.00

84.50 85.00 85.50

86.00 86.50 87.00

87.50

Projekteeritud kanalisatsioonitorustik De160

Olemasolev maapind

Märkelint

1.20

0.33 0.30 0.30

0.30

Projekteeritud pinnatud katte taastamine Freespuru + 2x pindamine h = 8 cm Kruusalus h = 20 cm Täitematerjal Tm_65 h = muutuv Liivast täide torude peale hmin = 30cm Projekteeritud torustik h = 16 cm Killustikust alus fr 16/32 h = 15 cm Olemasolev aluspinnas

Laius vastavalt asendiplaanile Projekteeritud pinnatud katte taastamine

Olemasolev sidekaabel

Katastripiir Olemasolev veetoru

Tingmärgid (geodeetiline alusplaan):

Olemasolev kanalisatsioonitoru

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

1:500

24017TP

24017_TP_VK-4-01_v03_Asendiplaan.dwg

4-01

19.05.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Veevarustuse ja kanalisatsiooni asendiplaan

Tingmärgid (projekteeritud tehnovõrgud):

MÄRKUSED: · Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud.

Paigaldusjuhend.” RIL 77 - 2013. · Topo-geodeetiline alusplaan on koostatud Kobras OÜ poolt, töö nr 2022-284, 2022. Koordinaadid L-EST`97 süsteemis, kõrgused EH2000

süsteemis. · Juhul kui olemasolevad kommunikatsioonid paiknevad teistel sügavustel kui geodeetilistes uuringutes ja joonistel kirjeldatud, siis

korrigeeritakse vajadusel projektlahendus ehitustööde käigus peale tegeliku sügavuse selgumist. · Kui projekteeritav veetorustik paikneb kõrgemal kui 2.1 m toru peale, tuleb torustik soojustada. · Kui projekteeritav kanalisatsioonitorustik paikneb kõrgemal kui 1.5 m toru peale, tuleb torustik soojustada. · Kanalisatsioonitorustiku liitumistorustik on PVC De160 SN8, veetorustiku liitumistorustik on PE PN10 De32 · Kinnistul peab olema füüsiliselt välistatud mõõtmata vee ja sademevee sattumine ühiskanalisatsiooni. · Lähtuda AS Emajõe Veevärk tingimustest ja nõuetest

Olemasolev õhuliin Olemasolev sidekanalisatsioon

V1-242,93 1) 41,13 2) 41,13 H: 1,83

Projekteeritud veetorustiku sõlm:

veesõlme tähis maapinna kõrgusmärk m.abs

torustiku lae kõrgusmärk m.abs

torustiku paigaldussügavus m torustiku lae kõrgusmärk m.abs

Olemasolev sidekaabel

Proj. ühisveevärgitorustik

Proj. maakraan - liitumispunkt

Proj. kanalisatsioonitorustik Proj. kanalisatsioonitorustik kinnisel meetodil (suundpuurimine) Proj. stardi-/lõpukaevik

K138,00 1) 36,69 De160 2) 37,00 De110 H: 1,31 De800/630

-maapinna kõrgusmärk m.abs

-kõrgus toru põhja m.abs -kõrgus toru põhja m.abs -sügavus toru põhja (m) -proj.kaevu läbimõõt

Projekteeritud kanalisatsioonikaev:

Proj. torustiku hülss

Teostusjoonis - Leonhard Weiss OÜ töö nr TEO165_11-22

-madalpingekaabel kaitsetorus

Projekteeritud kruusatee taastamine

Projekteeritud haljasalade murukatte taastamine

Projekteeritud kattetaastus:

Projekteeritud pinnatud katte taastamine

24017_TP_VK-6-01_v03_pikiprofiilid.pdf

Veetorustik

84,00

84,50

85,00

85,50

86,00

86,50

87,00

87,50

88,00

88,50

H= 2,

16 V1-o

88 ,9

8 88

,4 8

86 ,3

8 2,

16

0,000

De63 PE - 73,9m

1,1

H= 2,

16

De63PE 86,38

V1-1 88

,9 8

88 ,4

8 86

,3 8

2, 16

0,039

14,8

V1

183°

H= 2,

16

De32PE 85,80

K1

De160PVC 86,85

Pr oj

. K 1

16 0

V1-2

88 ,4

2 87

,9 0

85 ,8

0 2,

16

0,013

36,0

V1 V1 V1

V1

181°

K1

H= 2,

16

De32PE 85,32

K1

De160PVC 85,61

Pr oj

. K 1

16 0

DN50 85,49

Ve et

ra ss

V1-3

87 ,4

2 87

,4 2

85 ,3

2 2,

16

0,022

19,2

V1

183°K1

H= 2,

16

V1-4

86 ,9

9 86

,9 9

84 ,8

9 2,

16

0,078

0,6

181°

H= 2,

16 DN

50 M

= m

aa kr

aa n

MK-5

86 ,9

4 86

,9 4

84 ,8

4 2,

16

0,024

2,1

181°

H= 2,

16

V1-5*

86 ,9

9 86

,9 9

84 ,8

9 2,

16

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

1,1m 14,8m 36,0m 19,2m 0,6m 2,1m

Olemasoleva veetorustiku kõrgusmärk ei ole teada! Kui veetorustik paikneb teisel sügavusel siis vajadusel ehitustööde käigus kõrgusmärki korrigeerida

Olemasolev maapind viiakse madalamaks

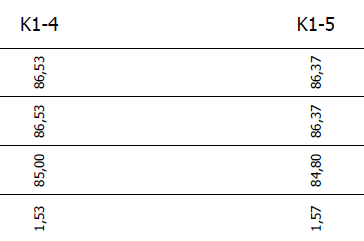

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

84,00

84,50

85,00

85,50

86,00

86,50

87,00

87,50

88,00

88,50

89,00

H= 1,

42 V1

De63PE 86,49

Pr oj

. V1

6 3

V1

De32PE 85,95

Pr oj

. V 1

32

OKK-1

88 ,9

8 88

,4 8

87 ,0

6 1,

42

0,020

De160 PVC - 70,4m

16,5

K1

V1

H= 1,

62 D

e5 60

/5 00

De160PVC 86,84

De160PVC 86,87

V1

De32PE 85,26

Pr oj

. V 1

32

K1-1

88 ,4

3 87

,9 0

86 ,2

8 1,

62

36,1

K1 K1 K1

K1

181°

V1 H=

1, 76

De 40

0/ 31

5

De160PVC 85,60

K1-2

87 ,3

2 87

,3 2

85 ,5

6 1,

76

17,9

K1

180°

H= 1,

46 De

56 0/

50 0

K1-3

86 ,7

4 86

,7 4

85 ,2

8 1,

46

17,1

K1 184°

H= 1,

32 D

e5 60

/5 00

K1-4

86 ,3

4 86

,3 4

85 ,0

2 1,

32

0,007

32,5

K1 K1 K1 272°

H= 1,

57 De

56 0/

50 0

K1-5

86 ,3

7 86

,3 7

84 ,8

0 1,

57

15,2

K1 212°

H= 2,

06 D

e5 60

/5 00

De160PVC 84,69

De160PVC 85,00

K1-6

86 ,7

5 86

,7 5

84 ,6

9 2,

06

K

Kanalisatsioonitorustik

52,6m 47,6m

DN50 85,50

Ve et

ra ss

DN100 85,89

Si de

ka ab

el

De160 PE - 17,1m De160 PVC - 47,6m

86 ,7

3 1,

17

0,016 17,9m

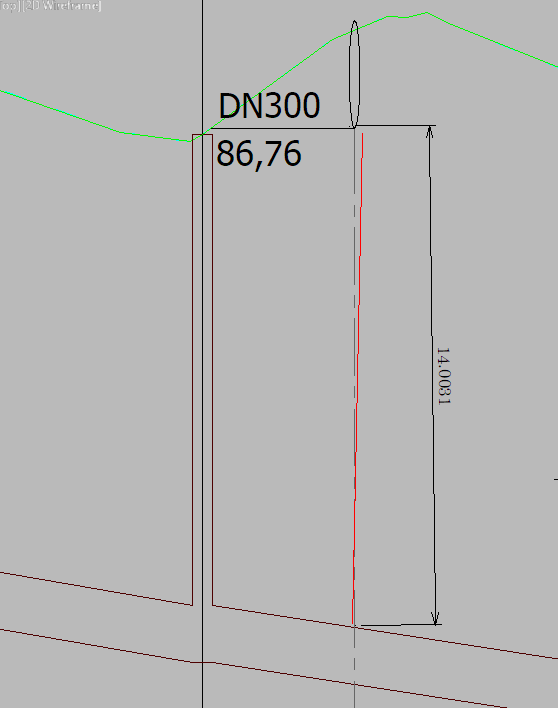

DN300 86,75

Tr uu

p

0,015 17,1m

De160PVC 85,02

1.4m

Olemasolev maapind viiakse madalamaks Trass on

teadmata! Kui tegemist töötava trassiga siis ehitustöödel sellest mööda minna!

Kanalisatsioonitorustiku hülss PE De225 L =13.8 m RC-kaitsega

Ristumine riigimaanteega 22183 Luke-Unipiha tee km 0.424

Persp. truup 22183 Luke-Unipiha tee KÜ 52801:011:0110

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

1:500

24017TP

24017_TP_VK-6-01_v03_pikiprofiilid.dwg

6-01

19.05.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Torustiku pikiprofiilid

24017_TP_VK-7-01_kaevik.pdf

De min 0.4min 0.4

min 1.2

Kaeviku ristlõige (1 toru).

0.20

toru alus - killustik 20cm*; Kt=0,95 (Vt. märkus nr. 4) proj. toru kaeviku tagasitäide (filtr. vähemalt 0,5m/ööp); Kt=0,95

α

0. 3

Märkelint

De min 0.4min 0.4

min 1.0

Toestatud kaeviku ristlõige (1 toru).

toru alus - killustik 20cm*; Kt=0,95 (Vt. märkus nr. 4) proj. toru kaeviku tagasitäide (filtr. vähemalt 0,5m/ööp); Kt=0,95

De min 0.4

min 0.3

min 1.2

0.20

De min 0.4

0. 3

Kaeviku ristlõige (2 toru)

toru alus - killustik 20cm*; Kt=0,95 (Vt. märkus nr. 4) proj. toru kaeviku tagasitäide (filtr. vähemalt 0,5m/ööp); Kt=0,95

Märkelint

kaeviku ülemise osa tagasitäitmisel juhinduda katendi taastamise ristlõikest

0. 3

Märkelint

Signaalkaabel torustiku peal (veetoru korral)Signaalkaabel torustiku peal

(veetoru korral)

Signaalkaabel torustiku peal (veetoru korral)

Märkused: 1. Ühikuta mõõdud meetrites. 2. Järgida RIL 77-2013 "Pinnasesse ja vette paigaldatavad plasttorud" paigaldusjuhendit. 3. Kui toru paigaldatakse väikese kandevõimega pinnasesse või suure pinnasevee pealevooluga tingimustes, siis tuleb toru alus rajada killustikust ning vajadusel lisaks ümbritseda geotekstiiliga. Killustikust toru aluse ja geotekstiili kasutamise vajaduse otsustab omanikujärelevalve. Kui kaevikus pinnasevett ei esine võib toru aluskihina kasutada killustiku asemel liiva (h=15cm). 4.Toestamata ehituskaeviku nõlva kalde (α) määrab Töövõtja konkreetsel töölõigul sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest. 5.Toestamise vajaduse määrab Töövõtja konkreetsel töölõigul sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest. 6. Toestatud kaevikut tuleb kasutada nendes kohtades, kus on oht vigastada riigimaantee katendit

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

24017TP

24017_TP_VK-7-01_kaevik.dwg

7-01

11.02.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Ehituskaeviku tüüpristlõiked

24017_TP_VK-7-02_LPSK.pdf

Veetorustiku läbipesukaevPE De63

Malmluuk Ø500 40T ja kaevukrae

Põhjata plastkaev Ø500 h=800

Kiirliitmik sk Bogdanov DN50 koos pimeühendusega

Elekterkeevisüleminek De63-DN50

Killustik fr 8...16, h=400

Elekterkeevispõlv 90° De63

Tasanduskiht

Geotekstiil NGS1

PE De63

Teleskoopiline spindlipikendus

Elekterkeevismuhv De63

PE De63

PE De63PE otstega maakraan DN50 tühjendusklapi

ja drenaazitoruga

Lõige 1-1

1 1 Maakraan

40 0

21 00

(Sõlmes 8-VLP-1 Elekterkeevis-siirdmik De63-50)

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

24017TP

24017_TP_VK-7-02_LPSK.dwg

7-02

11.02.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Läbipesukaevu skeem

24017_TP_VK-7-03_v02_veesolmed.pdf

PE De63PE De63

PE De32

Elekterkeeviskolmik De63

Elekterkeevisotsakork De32

Maakraan DN25 koos spindlipikenduse ja kapega

Elekterkeevissiirdmik De63-De32

Majaühendustorustik De63 torult

V1-1 Elekterkeevisotsakork De63

PE De63PE De63

Elekterkeevismuhv De63

PE De63

Torustiku läbipesukaev vt joonis VK-7-02

PE De63

V1-4 ja V1-5

Elekterkeevissiirdmik De63-De50

PE De50

olemasolev

PE De63

Maakraan DN50 koos spindlipikenduse ja kapega

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

24017TP

24017_TP_VK-7-03_v02_veesolmed.dwg

7-03

31.03.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Veetorustike sõlmede skeemid

24017_TP_VK-7-04_kaablid.pdf

MIN. 1,0 m SÕIDUTEE ALL MIN. 0,7 m SÕIDUTEE VÄLISEL ALAL

> 0,2 m

min. 1,5 m

TORUSTIKU PAIGALDAMINE RISTUMISEL OLEMASOLEVA ELEKTRIKAABLIGA

KAITSEHÜLSS

OLEMASOLEV KAABEL

KAABLI TOESTUS PRUSSIL

PROJ. TORUSTIK

min. 1,5 m

MIN. 1,0 m SÕIDUTEE ALL MIN. 0,7 m SÕIDUTEE VÄLISEL ALAL

>0,2 m

KAITSEHÜLSS

OLEMASOLEV KAABEL

PRUSS

PROJ. TORUSTIK

MÄRKUS : KAABEL ÜMBRITSEDA MINIMAALSELT 15 CM PAKSUSE LIIVAKIHIGA

JA TÄHISTADA 30 CM KÕRGUSEL KAABLIST KOLLASE HOIATUSLINDIGA

min. 1,5 m min. 1,5 m

KOORMARIHMAD

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

24017TP

24017_TP_VK-7-04_kaablid.dwg

7-04

11.02.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Kaablite kaitsmine

24017_TP_VK-8-01_v03_mahud.pdf

"Lahkaja detailplaneeringu järgsed VK torustikud" Töö nr 24017 Aa põik, Luke küla, Nõo vald, Tartu maakond

2025 Tallinn

Jrk Tööde nimetus Mõõt- Kogus

ühik

Torustike paigaldamise maht sisaldab: katete eemaldamist, kaeve- ja tagasitäite töid, kaeviku toestamist, veetõrjet, liigse pinnase äravedu, ristuvate kommunikatsioonide toestamist, olemasolevatele ristuvatele kaablitele kaitsehülsside paigaldamist, torustike soojustuse paigaldamist, kohaliku pinnase asendmist liivaga, torudele aluse tegemist ja tihendamist, torude ja armatuuri paigaldamist, sõlmede tegemist, märkelindi paigaldus, katete taastamist (kõik tööd koos materjali maksumusega)

1.1 Projekteeritud torustike asukoha mahamärkimine töö 1

1.2 Veetoru läbipesu ja desinfitseerimine töö 1

1.3 Survetorustike katsetamine töö 1

1.4 Isevoolsete torustike survepesu ja videouuring töö 1

1.5 Ehitatud torustike teostusmõõdistus töö 1

1.6 Veetõrje ehituskaevikust tk 1

2.1 Veetoru PN10 PE100 De32 m 21

2.2 Veetoru PN10 PE100 RC De63 m 77

2.2 Traadiga 2,5 mm2 märkelint lahtiselt rajatavale torustikule

m 98

2.3 Veesõlmede paigaldamine vastavalt joonis VK-7-03 töö 1

2.4 Olemasoleva torustikuga ühendamine töö 1

2.5 Veetorustiku läbipesukaev vastavalt joonis VK-7-02 töö 1

3.1 Reoveekanalisatsioonitoru SN8 PVC De160 mm m 143

3.2 Reoveekanalisatsioonitoru PE PN100 RC De160 mm m 17

3.3 Märkelint reoveekanalisatsioonile "Kanalisatsioon" m 143

3.4 Märkelint kinniselt rajatavale reoveekanalisatsioonile "Kanalisatsioon"

m 17

3.5 Kanalisatsioonitorustiku vaatluskaev De400/315 40T kmpl 1

3.6 Kanalisatsioonitorustiku vaatluskaev De560/500 25T kmpl 3

3.7 Kanalisatsioonitorustiku vaatluskaev De560/500 40T kmpl 2

3.8 Olemasoleva kanalisatsioonitorustikuga ühendamine töö 1

3.9 De225 PE PN100 RC kaitsehülss m 14

3.10 Otsakork PVC De160 kmpl 5

4.1 Haljasala taastamine m2 452

4.2 Kruuskatte taastamine m2 131

4.3 Pinnatud katte taastamine m2 34

Märkused:

Põhiliste tööde ja materjalide loetelu

1. Üldised tööd

2. Veetorustik

3. Kanalisatsioonitorustik

4. Kattetaastus

1. Kõik materjalid tuleb transportida, ladustada ja paigaldada vastavalt tootja poolt koostatud juhenditele.

Vastutav spetsialist: Kätlin Vodja 24017_TP_VK-8-01_v03_mahud.xlsx

1(1)

24017_TP_VK-8-02_v03_kaevutabelid.pdf

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-1 1 KVK De560/500 PE 1.80 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PVC 0° 0,00

1

2 De160 PVC 85° 0,10 2

3 De160 PVC 180° 0,00

3

4 De160 PVC 265° 0,10

4

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-2 1 KVK De400/315 PE 1,76 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PVC 0° 0,00

1

2 De160 PVC 90° 0,04 2

3 De160 PVC 180° 0,00

3

4 De160 PVC 270° 0,04

4

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-3 1 KVK De560/500 PE 1,46 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PE RC 0° 0,00

1

2 De160 PVC 190° 0,00

2

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-5 1 KVK De560/500 PE 1,57 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PVC 0° 0,00

1

2 De160 PVC 150° 0,00

2

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-6 1 KVK De560/500 PE 2,06 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PVC 0° 0,00

1

2 De160 PVC 110° 0,00

2 3 De160 PVC 180° 0,00

3

4 De160 PVC 265° 0,31

4

Teleskoobita

Teleskoobiga Teleskoobi toru pikkus [mm]

Teleskoobi toru diameeter [mm]

Umbkaas

25 T 40 T

Restkaas

Vesilukk

Voolurahusti Settepesa

Sügavus [mm]

500 500

Teleskoobita

Teleskoobiga

Teleskoobi toru pikkus [mm] Teleskoobi toru diameeter [mm]

Umbkaas

25 T

40 T Restkaas

Vesilukk

Voolurahusti

Settepesa Sügavus [mm]

500 315

Teleskoobita

Teleskoobiga

Teleskoobi toru pikkus [mm] Teleskoobi toru diameeter [mm]

Umbkaas

25 T

40 T Restkaas

Vesilukk

Voolurahusti

Settepesa Sügavus [mm]

500 500

Teleskoobita

Teleskoobiga

Teleskoobi toru pikkus [mm]

Teleskoobi toru diameeter [mm]

Umbkaas

25 T

40 T

Restkaas

Vesilukk

Voolurahusti

Settepesa

Sügavus [mm]

500 500

Teleskoobita Teleskoobiga

Teleskoobi toru pikkus [mm]

Teleskoobi toru diameeter [mm]

Umbkaas 25 T

40 T

Restkaas

Vesilukk Voolurahusti

Settepesa

Sügavus [mm]

500 500

Teleskoobita Teleskoobiga

Teleskoobi toru pikkus [mm]

Teleskoobi toru diameeter [mm]

Umbkaas 25 T

40 T

Restkaas

Vesilukk Voolurahusti

Settepesa

Sügavus [mm]

500 500

Kaevu tähis Kogus Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m] K1-4 1 KVK De560/500 PE 1,36 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 De160 PVC 0° 0,00

1

3 De160 PE RC 260° 0,003

2 De160 PVC 180° 0,00

2

MTR reg nr EEP004537

Projekteerija

KVVK OÜ E: [email protected]

Kontrollis

Projekteeris

Allkiri

Töö nimetus

Joonise nimetus

Töö tellija

Projekti staadium

Mõõtkava

Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus

Objekti aadress Töö number

Joonise number

Töö väljaandmise aeg

Joonise digiaadress

KVVK OÜ

digitaalselt

Kätlin Vodja

Aia põik, Luke küla, Nõo vald, Tartu maakond

Ahti Brett

24017TP

24017_TP_VK-8-02_v03_kaevutabelid.dwg

8-02

19.05.2025

Lahkaja detailplaneeringu järgsed VK torustikud

Kanalisatsiooni kaevutabelid

24017_TP_VK-9-01_IKO-Aiatn7.pdf

ISIKLIKU KASUTUSÕIGUSEGA ALA PLAAN

Rajatise tehnilised andmed: Kasutusõiguse ala: 151.2 m2

Kaitsevööndi laius torustiku tsentrist: Kanalisatsioonitorustik 2 m Kanalisatsioonitorustiku pikkus: 37.9 m

Vastavalt KVVK OÜ tööle nr 24017

1:500

Aadress: Aia tn 7, Luke küla, Nõo vald, Tartu maakond Katastritunnus: 52801:009:0018

Lehe mõõt: A4

TINGMÄRGID:

Kasutusõiguse ala

Krundi piir

Leht 1/1

Proj. ühisveevärgitorustik Proj. kanalisatsioonitorustik Proj. kanalisatsioonitorustik kinnisel meetodil (suundpuurimine) Proj. torustiku hülss

Nõus torustiku paiknemisega kinnistul

24017_TP_VK-9-02_IKO-Aiapoik.pdf

ISIKLIKU KASUTUSÕIGUSEGA ALA PLAAN

Rajatise tehnilised andmed: Kasutusõiguse ala: 483,2 m2

Kaitsevööndi laius torustiku tsentrist: Kanalisatsioonitorustik 2 -2,5 m Veetorustik 2 m Kanalisatsioonitorustiku pikkus: 100,2 m Veetorustiku pikkus: 103,2 m

Vastavalt KVVK OÜ tööle nr 24017

1:500

Aadress: Aia põik, Luke küla, Nõo vald, Tartu maakond Katastritunnus: 52801:009:0356

Lehe mõõt: A4

TINGMÄRGID:

Kasutusõiguse ala

Krundi piir

Leht 1/1

Proj. ühisveevärgitorustik Proj. kanalisatsioonitorustik Proj. kanalisatsioonitorustik kinnisel meetodil (suundpuurimine) Proj. torustiku hülss

Nõus torustiku paiknemisega kinnistul

24017_TP_VK-9-03_IKO-Ojatn.pdf

ISIKLIKU KASUTUSÕIGUSEGA ALA PLAAN

Rajatise tehnilised andmed: Kasutusõiguse ala: 44.5 m2

Kaitsevööndi laius torustiku tsentrist: Kanalisatsioonitorustik 2 m Kanalisatsioonitorustiku pikkus: 11,5 m

Vastavalt KVVK OÜ tööle nr 24017

1:500

Aadress: Oja tänav, Luke küla, Nõo vald, Tartu maakond Katastritunnus: 52801:009:0424 Reg kood: 4494904

Lehe mõõt: A4

TINGMÄRGID:

Kasutusõiguse ala

Krundi piir

Leht 1/1

Proj. ühisveevärgitorustik Proj. kanalisatsioonitorustik Proj. kanalisatsioonitorustik kinnisel meetodil (suundpuurimine) Proj. torustiku hülss

24017_TP_VK-9-04_IKO-Luke.pdf

ISIKLIKU KASUTUSÕIGUSEGA ALA PLAAN

Rajatise tehnilised andmed: Kasutusõiguse ala: 22.5 m2

Kaitsevööndi laius kaitsehülsi seinast: Kanalisatsioonitorustik 1 m Kanalisatsioonitorustiku pikkus: 11,2 m

Vastavalt KVVK OÜ tööle nr 24017

1:500

Aadress: 22183 Luke-Unipiha tee, Luke küla, Nõo vald, Tartu maakond Katastritunnus: 52801:011:0110 Reg kood: 5610850

Lehe mõõt: A4

TINGMÄRGID:

Kasutusõiguse ala

Krundi piir

Leht 1/1

Proj. ühisveevärgitorustik Proj. kanalisatsioonitorustik Proj. kanalisatsioonitorustik kinnisel meetodil (suundpuurimine) Proj. torustiku hülss

E-kiri.eml

registreerimiseks

From: Kätlin Vodja <[email protected]>
Sent: Tuesday, May 20, 2025 1:15 PM
To: Peeter Uibo <[email protected]>
Subject: Fwd: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Annan infoks, et laen projekti uuesti EHR-i üles aga projekt on muutunud. Ehr-is tuleb uuesti kooskõlastada.

Lugupidamisega

Kätlin Vodja

---------- Forwarded message ---------
Saatja: Peeter Uibo <[email protected]>
Date: L, 12. aprill 2025 kell 23:15
Subject: RE: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD
To: Kätlin Vodja <[email protected]>

Sobib ikka, aga ma igaks juhuks juhin tähelepanu, et mul tuleb pr-i taastamise osa veel ka TRAM teehoiuosakonnale näidata…

From: Kätlin Vodja <[email protected]>
Sent: Saturday, April 12, 2025 10:27 PM
To: Peeter Uibo <[email protected]>
Subject: Fwd: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Edastan igaksjuhuks ka väljavõtted parandustest:

1.

2.

3.

Lugupidamisega

Kätlin Vodja

---------- Forwarded message ---------
Saatja: Kätlin Vodja <[email protected]>
Date: L, 12. aprill 2025 kell 21:51
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD
To: Peeter Uibo <[email protected]>

Tere!

Viin need parandused sisse ja laen projekti otse EHR-i. Kas nii sobib?

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval R, 11. aprill 2025 kell 08:27:

Et vältida nõlva taastamise jooniseid peavad need kaevikud olema min 1,53m ja 1,57m kaugusel tee mulde alumisest joonest. Selle muudatuse osas vist takistusi ei ole?

Juhin tähelepanu, et selle kaeviku puhul ei ole riigitee katte serva suhtes TRAM nõuetele vastav 1:1 varisemisnurk tagatud. Kas me mitte ei rääkinud, et siin tuleks kasutada toestatud kaevikut? Vb sel juhul TRAM lõuna teehoiuosakond ei nõua siin riigitee katte taastamise jooniste lisamist pr-i koosseisu. Garanteerida ma seda ei saa.

Kui teil on küsimusi, siis palun helistage teile sobival ajal.

From: Kätlin Vodja <[email protected]>
Sent: Thursday, April 10, 2025 10:58 AM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Esitan arutatud lahenduse koondprojekti kooskõlastusele. Projekt lisatud manusesse.

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval E, 31. märts 2025 kell 21:44:

Jah, palun tehke seda.

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 31, 2025 9:41 PM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Riigitee all jääb nüüd torustiku paigaldussügavuseks vastavalt 1.48 ja 1.53 m. Kaevik ise veel + 20 cm toru põhjast.

Eks siis kaev K1-4 kaevik 1.73 m sügav (kaugus muldest 1.36 m).

Varasemalt oli selleks vastavalt siis 1.36 ja 1.41 m

Persp. maakraani asukohaks arvestan siis Luke-Unipiha tee ja Aia põik kinnistute vahelise piiri ja maakraani näen ette sealt min 2 m. Märgin ka joonisele.

Jään siis ootama Teiepoolset tagasidet ja vormistan siis projekti ära.

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval E, 31. märts 2025 kell 16:33:

punasega

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 31, 2025 3:37 PM
To: Peeter Uibo <[email protected]>
Subject: Fwd: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Proovisin kätte saada, aga ei õnnestunud.

Saadan väljavõtted muudatustest mis siis võiks teha.

1. Oja tn läheb lahtiselt rajatavaks ( valla maa), siis saab transpordi maa all (st ristumisel riigiteega? mis need sügavused tee all katte servades siis oleksid?) torustiku sügavust 10 cm paremaks.

2. Kaeviku serv tee muldest 1,33 m: see on OK

3. Kaeviku serv tee muldest 1,36 m: mis on siin kaeviku sügavus?

4. Maakraan paigaldatakse uus - ei jää siis tulevikus truubile ette, aga ei likvideerita, sest muidu peaksime teele väga lähedale minema: siin tuleks kasutada toestatud kaevikut, nii on hilisemate vajumite ja garantii realiseerumise risk madalam. katte taastamine näidata siin min riigitee katte servani. Kavandage maakraan nii, et perspektiivse (d=0,3m) truubi seinast oleks kraanini min 2m)

5. Perspektiivis saab rajada truubi, kui arvestada nüüd olemasolevat kraavi põhja, siis tuleks persp. truubi ja toru vahele 1,4 m: see on OK

Kas selliselt võib projekti ära vormistada?

KK kirja läheb praegusel juhul 5 a garantii nõue.

Kaitsetoru peab olema min 1250N rõngasjäikusega.

IKÕ ala moodustada 1+1m kaitsetoru seinast.

NB! mul tuleb seda lahendust ka TRAM teehoiu osakonnale näidata, nii et see võtab pisut(?) lisaaega.

Lugupidamisega

Kätlin Vodja

---------- Forwarded message ---------
Saatja: Kätlin Vodja <[email protected]>
Date: E, 31. märts 2025 kell 13:45
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD
To: Peeter Uibo <[email protected]>

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval E, 31. märts 2025 kell 13:45:

Manust pole

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 31, 2025 1:43 PM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Tegemist sama projektiga, mis EHR-is tagasi lükkasite - sooviks arutada, et kuidas pääseksime siis transpordimaa tee projektist. Lisasin projekti manusesse. Helistan siis kell 14.

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval E, 31. märts 2025 kell 13:29:

Sobivad mõlemad ajad. Saatke palun pr mulle meilile ette.

Saadetud rakendusest Outlook Androidile

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 31, 2025 12:36:34 PM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Kas Teile täna kella 14 või 14.30 paiku sobiks projektlahenduse ülevaatamiseks?

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval N, 20. märts 2025 kell 07:51:

Ma arvan, et pr-i läbivaatus ja mõlemat poolt rahuldava lahenduseni jõudmine võtaks aega max 10min ja minuga võib ühendust võtta mistahes kellaajal.

Läbi EHR-i ühepoolselt märkuste ja ettepanekute saatmine ja uute projektlahenduste läbivaatamine ja korrigeerimine tähendaks selle protsessi venimist nädalateks, mis oleks teie olukorda arvestades ilmselt ülimalt ebamõistlik.

Andke palun teada, kas soovite jätkuvalt suhelda läbi EHR-i märkusi ja ettepanekuid saades. Kui jah, siis (kuna pr-i enam minu käsutuses/kasutuses pole) palun suunake pr uuesti läbi EHR-i kooskõlastamiseks ja alustame nö otsast peale.

Alternatiivne ja mõnevõrra kiirem võimalus on saata pr jm TRAM-ilt kooskõlastuse saamiseks vajalik (sh pr-i kk-se taotlus) TRAM-i aadressile: [email protected] ja menetleda seda esmalt TRAM-i dokumendihaldussüsteemi vahendusel. Sel juhul on hiljem EHR-s kk saamine TRAM-i vaates vaid paari kliki tegemise vaev.

PS Loodan, et te saate aru, et TRAM-i soov on kk-protsessi lihtsustada ja kiirendada ja mitte teile ebamugavusi valmistada ja kordan veelkord üle, et TRAM on avatud kõigile alternatiivsetele ametlikele menetlusvormidele vastavalt teie soovile.

From: Kätlin Vodja <[email protected]>
Sent: Thursday, March 20, 2025 6:42 AM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

See on Teie poolt täiesti absurdne väide:

Mul tõesti ei ole võimalik olla kellaajaliselt koosolekul, veelvähem seda kellaajaliselt kokku leppida 3 kuu vanuse lapse kõrvalt. Olen palunud ettepanekud esitada e-mailile, mida Te ei ole olnud nõus kahjuks tegema.

Palun edastageomapoolsed märkused mida VK osas on vaja muuta mulle e-mailitsi - keegi (ei meie, ega ka Transpordiamet) ilmselt ei soovi tee mulde ja tee taastamist.

Lugupidamisega

Kätlin Vodja

Kontakt Peeter Uibo (<[email protected]>) kirjutas kuupäeval E, 17. märts 2025 kell 15:39:

Ma saan aru nii, et te jääte, selle lahenduse juurde.

Sel juhul palun lähtuge EHR-i märkusest….

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 17, 2025 3:36 PM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Minul ei ole kahjuks võimalik seda koosoleku vormis läbi arutada, seega palun ikkagi kirjalikult vastata.

Palun lisage täpsemalt märkustesse juurde, mis projektist on puudu ja mida tahaksite juurde.

Lugupidamisega

Kätlin Vodja

On Mon, 17. Mar 2025 at 11:05, Peeter Uibo <[email protected]> wrote:

Minu kogemus (olen 7 aasta vältel töötanud koormusega ca 800 tehnovõrkude projekti aastas) kinnitab, et lihtsam on siiski koos projekt läbi vaadata ja leida optimaalne lahendus.

EHR-s kirjutasin, et sellise lahenduse puhul tuleb pr koosseisu lisada pädeva pr-ja koostatud riigitee katte ja mulde taastamise pr.

From: Kätlin Vodja <[email protected]>
Sent: Monday, March 17, 2025 10:54 AM
To: Peeter Uibo <[email protected]>
Subject: Re: FW: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere!

Teen tööd väga väikese koormusega - 1 päev nädalas.

Kōige lihtsam oleks ilmselt kui saadaksite oma küsimused, märkused e-maili teel.

Lugupidamisega

Kätlin Vodja

On Fri, 14. Mar 2025 at 06:22, Peeter Uibo <[email protected]> wrote:

From: Peeter Uibo
Sent: Tuesday, March 11, 2025 12:43 PM
To: '[email protected]' <[email protected]>; '[email protected]' <[email protected]>
Subject: LAHKAJA DETAILPLANEERINGU JÄRGSED VK TORUSTIKUD

Tere

Kas me saaksime konsulteerida selle pr teemadel?

Peeter Uibo

peaspetsialist

TRAM tehnovõrkude üksus

5159766

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.
