Võrumaa, Antsla vald, Antsla linn F.R. Kreutzwaldi tänav 11 peakaitsme suurendamine, LC3051
| Dokumendiregister | Transpordiamet |
| Viit | 7.1-2/25/8859-1 |
| Registreeritud | 27.05.2025 |
| Sünkroonitud | 28.05.2025 |
| Liik | Sissetulev kiri |
| Funktsioon | 7.1 Teetaristuga seotud õiguste andmine |
| Sari | 7.1-2 Väliste isikute ehitiste ja lubade kooskõlastamise dokumendid |
| Toimik | 7.1-2/2025 |
| Juurdepääsupiirang | Avalik |
| Juurdepääsupiirang | |
| Adressaat | Leonhard Weiss OÜ |
| Saabumis/saatmisviis | Leonhard Weiss OÜ |
| Vastutaja | Peeter Uibo (Users, Teehoiuteenistus, Planeerimise osakond, Tehnovõrkude üksus) |
| Originaal | Ava uues aknas |
Failid
registreerimiseks
From:
Rebane, Raido <[email protected]>
Sent: Tuesday, May 27, 2025 1:55 PM
To: Peeter Uibo <[email protected]>
Subject: LC3051 F.R. Kreutzwaldi tänav 11 peakaitsme suurendamine. Antsla linn, Antsla vald, Võru maakond.
Tere
Leonhard Weiss OÜ projekteerib Elektrilevi OÜ tellimusel F.R. Kreutzwaldi tänav 11 peakaitsme suurendamise projekti. Antsla linnas, Antsla vallas,Võru maakonnas.
Selle raames paigaldatakse uus alajaam F.R. Kreutzwaldi tn 11 kinnistule ning asendatakse olemasolevad jaotuskilp 461MPHK ja liitumiskilp 89967LK.
Sellega seoses oleks saadan teile esialgse idee. Sõiduteed sooviks esialgu mitte lõhkuda.

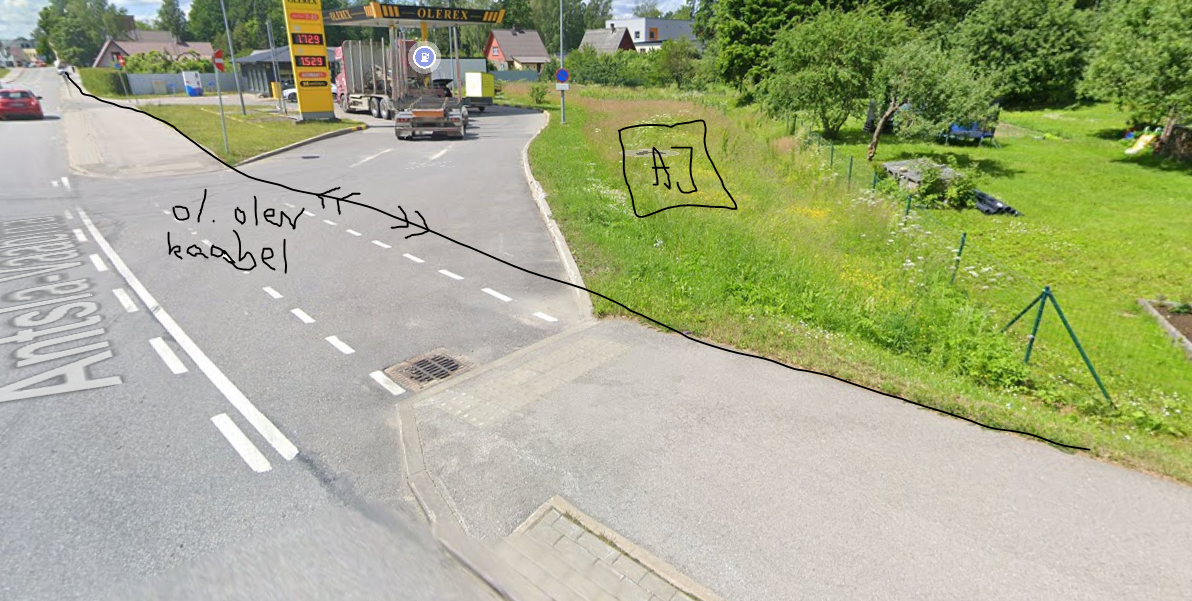

- Kui kaugele kõnnitee servast võib alajaama panna – maaomanik tahab võimalikult lähedale teele.
- Millises mahus oleks tarvis taastada teekatted – praegu on näidatud 5 m augu äärest igas suunas.

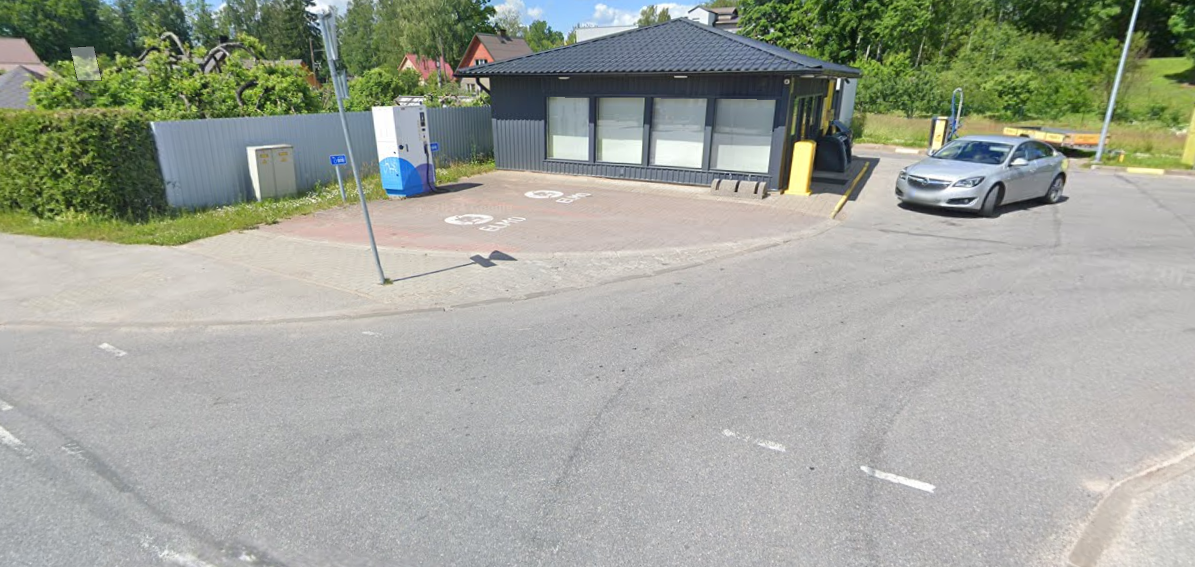

- Kuidas panna kirja liilusmärgi ehituse ajaks teisaldamine ja tagasi panek, kui peaks vajadus tekkima seal tänavakivi poolses otsas?
- Muud võimalikud probleemid, mis kohe silma jäävad?
- Ega teil ole tee teostusjoonist – vald ütles, et neile pole saadetud?
-
Lugupidamisega
LEONHARD WEISS OÜ
Elektriteenuste division
Raido Rebane
Lõuna piirkond
Projekteerija
+ 372 5699 8445
LEONHARD WEISS grupi ettevõte
Meie juriidiliste teadetega tutvumiseks külastage meie kodulehte.
F. R. Kreutzwaldi tn 11 14401:004:0050
70 Antsla-Vaabina tee 14401:007:0350
Kooli tee 8 14401:004:0006
F. R. Kreutzwaldi tn 13 14401:004:0570
F. R. Kreutzwaldi tn 16 14401:005:0460
1W2
1W2 KM1
KPL414981 AJ26615 - KM1 (AJ Antsla turu) Al3x120 mm², trass=13 m, L=17 m
Nr. 0610057 AJ26615 - KM2 (AJ Kultuurimaja) Al3x120 mm², trass=13 m, L=17 m
Olemasolevale maakaablile nr. 0610057 teha sisselõige ja jätkumuhvid KM1 ja KM2 ning pikendada kaablitega Al3x120 uude alajaama AJ26615. Kaablid paigaldada 450N Ø160 kaitsetorudesse.
1W2
AJ26615 AJ Antsla turu
AJ Kultuurimaja KM2
1W1
1W1
11
11
Projekteeritud alajaam AJ16615, 400 kVA, 21(10,5)/0,41 kV trafoga paigaldada F.R. Kreutzwaldi tn 11 kinnistule min 4 m kaugusele teest, tehiskõrgendikule (alajaama alust maad tõsta ca 25 cm). Alajaama ümber panna kiviplaadid 0,6x0,6 m.
F1 (paralleelkaablid) MPL440920 AJ16849 - LK232376 AXPK4G240, trass=78 m, L=83 m.
MPL440921 AJ16849 - LK232376 AXPK4G240, trass=78 m, L=83 m.
Kaablid paigaldada TRAMi maal 2 m sügavusele 1250N Ø110 kaitsetorudesse. Kinnise lõiku pikkus ca 55 m.
JK70915
116607LK
Olemasolev jaotuskilp 461MPHK asendada uue suurema jaotuskilbiga JK70915.
461MPHK
89967LK 89967LK
1W 1
Paralleelkaablid Nr. 0604041 (olemasolev kaabel) JK70915 - 89967LK AXPK4G240, trass=16 m, L=20 m.
MPL440922 JK70915 - 89967LK AXPK4G240, trass=16 m, L=20 m.
Olemasoleva kaabliga samasse trassi paigaldada uus kaabel 450N Ø110 kaitsetorusse.
Olemasolev liitumiskilp 89967LK asendada uue voolutarfodega liitumiskilbiga.
Nr. 0610057 AHXAMK-W.3x120
Kõnnitee taastamine kogu laiuses ca 15 m².
1W2
1W2
Oletatav vajaliku suurusega auk.
5,07
Asfalttee taastamine 5 m raadiuses augu servast ca 84 m². Tuleb teostada laoturiga.
Tänavakivi taastamine ca 2 m².
Tellija
Projektijuht
Projekteeris
Kontrollis
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348 EE101756486
LEONHARD WEISS OÜ
F.R. Kreutzwaldi tn 11 peakaitsme suurendamine. Antsla linn, Antsla vald, Võru maakond
Asendiplaan
Elektrilevi OÜ
LC3051_TP_EL-4-01
EST
Tööprojekt
M 1: 500
11
Raido Rebane Andres Mee
+372 5699 8445
+372 511 9005
27.05.2025
27.05.2025
TINGMÄRGID:
1W2 - Projekteeritud 10 kV maakaabel kaitsetorus
- Katastripiir
- Demonteeritav objekt
- Projekteeritud 10 kV maakaabel kinnisel meetodil1W2
- Olemasolev 10 kV maakaabel
- Olemasolev 0,4 kV maakaabel
- Projekteeritud alajaam
1W1 - Projekteeritud 0,4 kV maakaabel kaitsetorus
, - Projekteeritud 10 kV maakaabel kaitsetorus
- Asfalttee taastamine
- Kergliiklustee taastamine
- Tänavakivi taastamine
KAEVEPINDADE TAASTAMISTÖÖDE MAHUD: 1. Asfalttee 84 m² 2. Kõnnitee taastamine 15 m² 3. Tänavakivi taastamine 2 m²
MÄRKUSED: 1. Tööde teostamisel lähtuda majandus- ja taristuminister 03.08 2015.a. määrus nr 101 ,,Tee ehitamise kvaliteedi nõuded" 2. Töid tuleb teostada vastavalt kõikidele kehtivatele seadustele, normidele, standarditele, nõuetele ja tehnoloogiatele. 3. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 4. Täitepinnas liivpinnaste puhul nõutav tihendustegur 0,98. 5. Murukatte taastamisel peab kasvumulla huumuse sisaldus olema vähemalt 5%. Kasvumuld peab olema mineraalmuld (ph 6,5-7,0). Ei tohi sisaldada taimedele kahjulikke jäätmeid ning peab olema tihendatav nii, et ei tekiks vajumisi ja vee loike. 6. Pealiskatted ehitada vastavalt katete ristlõike joonisele. 7. Katendite ehitusel arvestada olemasolevate kõrgustega.
0, 3m
0, 2m
0, 05
... 0,
1m
Hoiatuslint (kollane, veniv kile)
Kaabelliin torus
Keskliiv (nõutav filtratsioonimoodul vähemalt 2m/ööpäevas)
AC 8 surf
Killustikalus
Taastatav mustkate (kergtee)
0, 2m
Tihendatud ehitusliiv (0-8) 200mm KÕRGUSTE KAUPA
0,5m
0, 05
m
0,5m
0, 3m
0, 2m
0, 05
... 0,
1m
Hoiatuslint (kollane, veniv kile)
Kaabelliin torus
Keskliiv (nõutav filtratsioonimoodul vähemalt 2m/ööpäevas)
AC 12 surf
Killustikalus
Taastatav mustkate (sõidutee)
0, 2m
Tihendatud ehitusliiv (0-8) 200mm KÕRGUSTE KAUPA
0,5m
0, 08
m
0,5m
F. R. Kreutzwaldi tn 11 14401:004:0050
70 Antsla-Vaabina tee 14401:007:0350
Kooli tee 8 14401:004:0006
F. R. Kreutzwaldi tn 13 14401:004:0570
F. R. Kreutzwaldi tn 16 14401:005:0460
1W2
1W2 KM1
KPL414981 AJ26615 - KM1 (AJ Antsla turu) Al3x120 mm², trass=13 m, L=17 m
Nr. 0610057 AJ26615 - KM2 (AJ Kultuurimaja) Al3x120 mm², trass=13 m, L=17 m
Olemasolevale maakaablile nr. 0610057 teha sisselõige ja jätkumuhvid KM1 ja KM2 ning pikendada kaablitega Al3x120 uude alajaama AJ26615. Kaablid paigaldada 450N Ø160 kaitsetorudesse.
1W2
AJ26615 AJ Antsla turu
AJ Kultuurimaja KM2
1W1
1W1
11
11
Projekteeritud alajaam AJ16615, 400 kVA, 21(10,5)/0,41 kV trafoga paigaldada F.R. Kreutzwaldi tn 11 kinnistule min 4 m kaugusele teest, tehiskõrgendikule (alajaama alust maad tõsta ca 25 cm). Alajaama ümber panna kiviplaadid 0,6x0,6 m.
F1 (paralleelkaablid) MPL440920 AJ16849 - LK232376 AXPK4G240, trass=78 m, L=83 m.
MPL440921 AJ16849 - LK232376 AXPK4G240, trass=78 m, L=83 m.
Kaablid paigaldada TRAMi maal 2 m sügavusele 1250N Ø110 kaitsetorudesse. Kinnise lõiku pikkus ca 55 m.
JK70915
116607LK
Olemasolev jaotuskilp 461MPHK asendada uue suurema jaotuskilbiga JK70915.
461MPHK
89967LK 89967LK
1W 1
Paralleelkaablid Nr. 0604041 (olemasolev kaabel) JK70915 - 89967LK AXPK4G240, trass=16 m, L=20 m.
MPL440922 JK70915 - 89967LK AXPK4G240, trass=16 m, L=20 m.
Olemasoleva kaabliga samasse trassi paigaldada uus kaabel 450N Ø110 kaitsetorusse.
Olemasolev liitumiskilp 89967LK asendada uue voolutarfodega liitumiskilbiga.
Nr. 0610057 AHXAMK-W.3x120
Kõnnitee taastamine kogu laiuses ca 15 m².
1W2
1W2
Oletatav vajaliku suurusega auk.
5,07
Asfalttee taastamine 5 m raadiuses augu servast ca 84 m². Tuleb teostada laoturiga.
Tänavakivi taastamine ca 2 m².
Tellija
Projektijuht
Projekteeris
Kontrollis
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348 EE101756486
LEONHARD WEISS OÜ
F.R. Kreutzwaldi tn 11 peakaitsme suurendamine. Antsla linn, Antsla vald, Võru maakond
Asendiplaan
Elektrilevi OÜ
LC3051_TP_EL-4-01
EST
Tööprojekt
M 1: 500
11
Raido Rebane Andres Mee
+372 5699 8445
+372 511 9005
27.05.2025
27.05.2025
TINGMÄRGID:
1W2 - Projekteeritud 10 kV maakaabel kaitsetorus
- Katastripiir
- Demonteeritav objekt
- Projekteeritud 10 kV maakaabel kinnisel meetodil1W2
- Olemasolev 10 kV maakaabel
- Olemasolev 0,4 kV maakaabel
- Projekteeritud alajaam
1W1 - Projekteeritud 0,4 kV maakaabel kaitsetorus
, - Projekteeritud 10 kV maakaabel kaitsetorus
- Asfalttee taastamine
- Kergliiklustee taastamine
- Tänavakivi taastamine
KAEVEPINDADE TAASTAMISTÖÖDE MAHUD: 1. Asfalttee 84 m² 2. Kõnnitee taastamine 15 m² 3. Tänavakivi taastamine 2 m²
MÄRKUSED: 1. Tööde teostamisel lähtuda majandus- ja taristuminister 03.08 2015.a. määrus nr 101 ,,Tee ehitamise kvaliteedi nõuded" 2. Töid tuleb teostada vastavalt kõikidele kehtivatele seadustele, normidele, standarditele, nõuetele ja tehnoloogiatele. 3. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 4. Täitepinnas liivpinnaste puhul nõutav tihendustegur 0,98. 5. Murukatte taastamisel peab kasvumulla huumuse sisaldus olema vähemalt 5%. Kasvumuld peab olema mineraalmuld (ph 6,5-7,0). Ei tohi sisaldada taimedele kahjulikke jäätmeid ning peab olema tihendatav nii, et ei tekiks vajumisi ja vee loike. 6. Pealiskatted ehitada vastavalt katete ristlõike joonisele. 7. Katendite ehitusel arvestada olemasolevate kõrgustega.
0, 3m
0, 2m
0, 05
... 0,
1m
Hoiatuslint (kollane, veniv kile)
Kaabelliin torus
Keskliiv (nõutav filtratsioonimoodul vähemalt 2m/ööpäevas)
AC 8 surf
Killustikalus
Taastatav mustkate (kergtee)
0, 2m
Tihendatud ehitusliiv (0-8) 200mm KÕRGUSTE KAUPA
0,5m
0, 05
m
0,5m
0, 3m
0, 2m
0, 05
... 0,
1m
Hoiatuslint (kollane, veniv kile)
Kaabelliin torus
Keskliiv (nõutav filtratsioonimoodul vähemalt 2m/ööpäevas)
AC 12 surf
Killustikalus
Taastatav mustkate (sõidutee)
0, 2m
Tihendatud ehitusliiv (0-8) 200mm KÕRGUSTE KAUPA
0,5m
0, 08
m
0,5m
