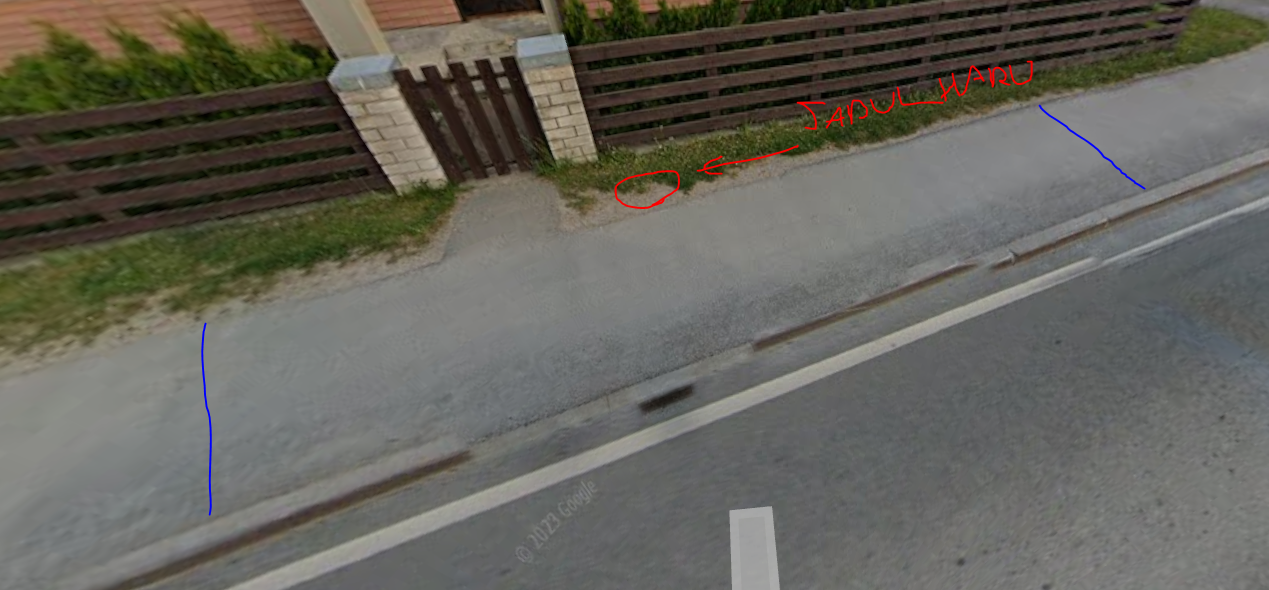

Rapla maakond, Rapla linn, Tallinna mnt PON sideprojekti kooskõlastustaotlus

1,15

0,49

1

1

1,51

5, 00

TINGMÄRGID

PROJEKTEERITUD KATTE TAASTAMINE KÕNNITEEL

PROJEKTEERITUD KATTE TAASTAMINE HALJASALAL

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik

Projekteeritud sadulharu

Märkused: 1. Geodeetiline alusplaan on koostatud 01.04.2025 AS Connecto Infra poolt töö nr 9887G. Koordinaadid L-Est '97 ja kõrgused EH2000

süsteemis. 2. Side trassi asendiplaan on koostatud AS Connecto Infra poolt töö nr PF14468.

Ol.ol maapind

Projekteeritud trass

O l.o

l/p ro

j. ae

d

1:3 /4

Murukülv (klass II) Kasvupinnas h=10cm

AC 8 surf 70/100 (45% tardkivi) 5cm Paekivikillustikalus fr 32/63 kiilutud; E≥140MPa 20cm Liivalus 20cm Täitepinnas Olemasolev pinnas

1,51

2,31

0,50 0,50

O l.o

l k in

ni st

u pi

ir

Va st

av al

t p ro

je kt

ile

Lõige 1-1

Ol.ol sõiduteeOl.ol kõnnitee

0,25

1,15

0,49

1

1

1,51

5, 00

TINGMÄRGID

PROJEKTEERITUD KATTE TAASTAMINE KÕNNITEEL

PROJEKTEERITUD KATTE TAASTAMINE HALJASALAL

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik

Projekteeritud sadulharu

Märkused: 1. Geodeetiline alusplaan on koostatud 01.04.2025 AS Connecto Infra poolt töö nr 9887G. Koordinaadid L-Est '97 ja kõrgused EH2000

süsteemis. 2. Side trassi asendiplaan on koostatud AS Connecto Infra poolt töö nr PF14468.

Ol.ol maapind

Projekteeritud trass

O l.o

l/p ro

j. ae

d

1:3 /4

Murukülv (klass II) Kasvupinnas h=10cm

AC 8 surf 70/100 (45% tardkivi) 5cm Paekivikillustikalus fr 32/63 kiilutud; E≥140MPa 20cm Liivalus 20cm Täitepinnas Olemasolev pinnas

1,51

2,31

0,50 0,50

O l.o

l k in

ni st

u pi

ir

Va st

av al

t p ro

je kt

ile

Lõige 1-1

Ol.ol sõiduteeOl.ol kõnnitee

0,25

AS Connecto Infra Tuisu 19, 11314 Tallinn [email protected] Registrikood: 10722319 tel. 606 3100 www.connecto.ee Tellija: Telia Eesti AS Registrikood: 10234957 Mustamäe tee 3, Tallinn e-mail: [email protected]

PF14468

Rapla maakond, Rapla linn Tallinna mnt PON

TÖÖPROJEKT

Projekti koostaja: Mari Tarto

Tallinn 2025

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

SELETUSKIRI 1 Üldandmed Käesolev köide on Rapla maakonnas, Rapla linnas Tallinna mnt 45, 51, 52, 53 ja 55 hoonetele fiiberoptilise sidekaabli rajamise tööprojekt. Projekti koostamisel on aluseks:

 Telia Eesti AS töötellimus;  AS Connecto Infra poolt koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega" millele on

kantud Riigi Maa-ametist väljastatud katastriüksuste piirid. Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis.

Projekti koostamisel on arvestatud:

 Enersense AS töö nr. EN-25-018 „Tallinna mnt 50a liitumine madalpingel, Rapla linn, Rapla vald, Rapla maakond. LC3190“

Normdokumendid:

 Majandus- ja taristuministri 25.06.2015.a. määrus nr.73 Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded;

 Majandus- ja taristuministri 17.07.2015.a. määrus nr.97 “Nõuded ehitusprojektile”;  Telia Eesti AS-i Liinirajatiste projekteerimine ja maakasutuse seadustamine tegevusjuhend;  Telia Eesti AS-i juhendid-normdokumendid;  Ehitusseadustik.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

2 Projekteeritud sideehitis Käesoleva projektiga on ette nähtud järgmised ehitustööd:

 Paigaldada pinnasesse mikro- ja multirorustik (läbimõõt 14/10), kaitsetorud, kaablid vastavalt asendiplaanile.

Projekteeritud sideehitis on esitatud asendiplaanil mõõtkavaga 1:500.

3 Projekteerimis– ja töövõtupiirid Projekteeritud siderajatis jääb Telia Eesti AS omandisse kuni lõpptarbija kinnistu piirini.

4 Lubatud kõrvalekalded projekteeritud trassidest Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile. Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale kalduda üldreeglina piirides 0,5m (v.a. riigitee maaüksusele projekteeritud trassist) tingimusel, et kaugus katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas peavad olema tagatud normidekohased kaugused (kujad).

5 Üldised nõuded ja juhised liinirajatise ehitamisel

5.1 Sideehitise tähistamine

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Sidetrassi asukoht pinnases tähistatakse selle kohale 20-30cm kõrgemale paigaldatud hoiatuslindiga. Lõikumiskohad teiste tehnovõrkudega tähistada elektroonilise pallmarkeriga, paigaldades pallmarkeri tähistava objekti peale.

5.2 Kaevetööde teostamine Enne kaevetöid täpsustada olemasolevate maa-aluste kommunikatsioonide asukohad looduses ja vajadusel kutsuda juurde kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga. Lõikumisel kommunikatsioonitrassidega otsustatakse alt- või ülevalt läbimineku kasuks koostöös trassivaldajaga. Trassi paigaldamisel mehhanismidega kaevata lõikumiskohad kommunikatsioonitrassidega eelnevalt käsitsi lahti ning seejärel paigaldada trass läbi lahti kaevatud koha. Projekteeritud pinnasesse paigaldatava sidetrassi paigaldamissügavus peab olema vähemalt 0,7m maapinnast ning ristumisel teega min. 1,0m Riigitee maaüksusel projekteeritud sidetrassi minimaalne paigaldussügavus minimaalselt 1,0m maapinnast (750N tugevusega kaitsetorus). Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda Majandus- ja taristuministri 25.06.2015. a määrusest nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ (RT I, 28.06.2015, 4). NB! Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi (väljaarvatud kinnisel meetodil ehitatavad lõigud), vt ärakirjad kooskõlastusest. Mehhanismide kasutamine kommunikatsioonide kaitsevööndis on lubatud kokkuleppel kommunikatsiooni (trassi-) valdajaga. Kui geodeetilisele alusplaanile märgitud trassid on orienteeruvad ja kaevetööde ajal ei avastata eelnimetatud trasse, siis liinirajatise tähistamine lõikumiskohtades ei ole vajalik, kuna see ei pruugi kajastada reaalset situatsiooni. Vahetult peale tööde teostamist tuleb taastada ka paigaldustööde tõttu kahjustada saanud või eemaldatud liikluskorraldusvahendid (tähispostid, liiklusmärgid jne.). Puude ja põõsaste kasvutsoonis (võra projektsioon maapinnal) teha kaevetööd käsitsi. Kasvavate puude tugijuuri kaevetööde käigus mitte vigastada ega läbi lõigata.

5.3 Maastiku ja teede taastamine Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, r/b tükid vms). Drenaaži kahjustamise korral taastada selle töövõime. Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus max. 30cm kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu. Olemasolevad ühisveevärgi ja- kanalisatsiooni kaevude luugid viia samale kõrgusele taastatava tee/maapinnaga. Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljasmaa ja tee kruuskate taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse. Ehituse käigus kahjustatud kõnnitee asfaltbetoonkate on ette nähtud taastada katete taastamise plaanil näidatud ulatuses. Katendi taastamine tuleb teostada astmetega.

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Täitepinnase filtratsioonimoodul peab olema suurem kui 0,5m/ööp. Filtratsioonimooduli määramine on kirjeldatud standardis EVS 901-20. Nõuetele mittevastav materjal tuleb tee konstruktsioonist eemaldada. Liivaluse paksuseks on projekteeritud 20cm. Liivaluste ehitamiseks kasutatava materjali filtratsioonimoodul peab olema vähemalt 1,0m/ööp. Dreenkihi ja liivaluse tihendustegur peab olema ≥0,98. Kõnnitee asfaltbetoonkatte taastamine

o AC 8 surf 70/100 h=5cm o Paekivikillustikalus fr 32/63 kiilutud h=20cm o Liivalus h=20cm o Täitepinnas o Tihendatud aluspinnas

Asfaltsegude täitematerjalide nõuded on esitatud alljärgnevalt:

o Asfaltsegu AC 8 surf 70/100 – jalgratta-, jalg- ja kõnniteed ning õuealad (EVS 901-3 tabel 7) 45% tardkivi killustikku;

Killustikaluste täitematerjalide nõuded on esitatud alljärgnevalt:

o Paekivikillustikalus AKÖL 20 <500 (KKEJ); Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud kihi pinnal LOADMAN- või INSPECTOR-tüüpi seadmega ristlõike kolmes punktis (tee teljel ja aluse servast 1,0 meetri kaugusel). Elastsusmoodul tihendatud aluse pinnal peab olema:

o Kõnniteel ≥140MPa; Mõne teise analoogse elastsusmooduli mõõteseadme kasutamisel peavad selle lugemid olema eelnevalt võrreldud LOADMAN-tüüpi seadmega ja mõõtetulemused korrutatud üleminekuteguriga. Märkused:

1. Kasutatava asfaltsegu omadused ja sõelkõver peavad rahuldama EVS 901-3 toodud vastava segulehe tingimusi.

2. Asfaltsegudes kasutatav filler peab rahuldama EVS 901-1 peatüki 5 nõudeid. 3. Täitematerjalide ja filleri minimaalsed katsesagedused ja katsemeetodid on määratud EVS

901-1 tabelis 12. 4. Iga asfaldikihi puhul arvestada hinna sees vajadusel ka aluspinna ja vuukide kruntimisega.

Üldjuhul rajada vuugid kuumvuukidena. 5. KKEJ – Killustikust katendikihtide ehitamise juhis. 6. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Vuukide töötlemine

teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. 7. Liivalused, dreenkihid ning muldkeha (täitepinnas) materjali nõuded valida vastavalt juhisele

„Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“. 8. Liivalused, dreenkihid ning muldkeha (täitepinnas) ehitada vastavalt juhisele „Muldkeha ja

dreenkihi projekteerimise, ehitamise ja remondi juhis“.

5.4 Tööde dokumenteerimine ja järelevalve

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist fikseerida vastavates protokollides ja kooskõlastada kõigi huvitatud instantsidega (sh tellija ja ehitusjärelevalvet teostava ametiisikuga).

5.5 Töötervishoid ja tööohutus Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.

5.6 Tööde kvaliteedinõuded Ehitustööde teostamisel juhinduda kehtivatest Eesti Vabariigi seadustest, määrustest ja normidest ning Telia eesti AS tehnilistest ja ehitusnõuetest.

5.7 Jäätmekäitlus Ehituse käigus tekkivate jäätmete utiliseerimise eest vastutab objekti ehitust teostav ettevõte. Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast. Ehitusjäätmete maht selgub kaevetööde teostamisel. Ehitusjäätmete utiliseerimise ja ladustamise eest vastutab ehitaja

6 Täiendav informatsioon Enne projekti väljastamist on teostatud võrdlev visuaalne kontroll piiride võimalike muudatuste suhtes projekteeritud sidetrassidega külgnevatel aladel Maa–ameti maainfoga tutvumise veebileheküljel.

N

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Telia Eesti ASRapla maakond, Rapla linn Tallinna mnt PON

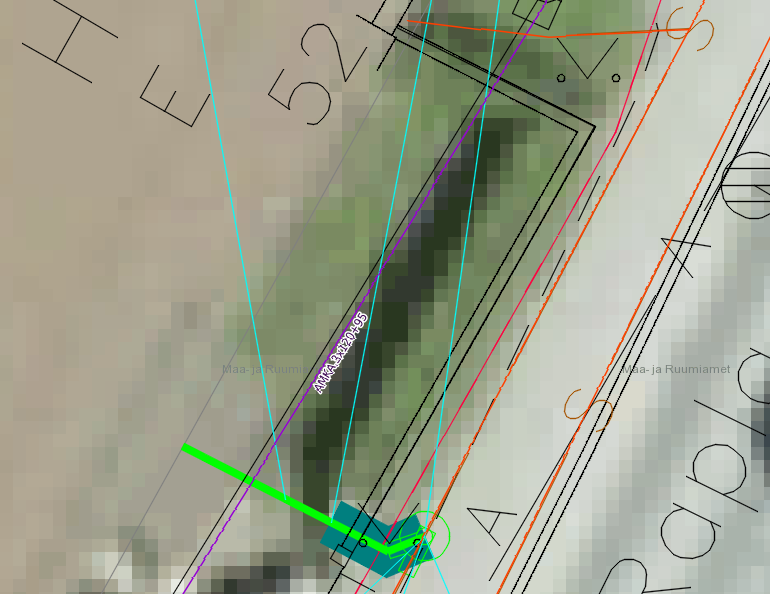

ASENDIPLAAN

Mari Tarto

Mari Tarto

PF14468

EN-4-01

1 2

1:500

TP

MÄRKUSED: 1. Projekti koostamisel oli aluseks AS Connecto Infra poolt 01.04.2025 koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega". Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis. 2. Plaanil kajastatud piirid Maa-ameti andmete põhjal seisuga 21.03.2025. 3. Projekteeritud maatrassi paigaldamissügavus peab olema min. 0,7m maapinnast, Riigiteele projekteeritud maatrassi paigaldamissügavus riigitee maaüksusel min 1,0m maapinnast. 4. Enne tööde alustamist tuleb tööde teostajal koostöös olemaolevate maa-aluste rajatiste valdajatega rajatiste asukoht ja sügavus täpsustada. 5. Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi. Mehhanismide kasutamine lubatud kokkuleppel trassi valdajaga. 6. Peale kaevetöid taastada rikutud haljasmaa ja teekatted olemasoleval tasemel.

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik

Projekteeritud sadulharu

maapind

Mikrotorustiku paigaldamine pinnasesse haljasalal

lahtine kaevik

mikrotorustik / kaitsetoru

tagasitäide kohapealsest pinnasest, mis ei sisalda üle 10cm suuruseid kive/tükke

muld - 15cm

murukülv

hoiatuslint

kivises pinnases liivapadi - 10cm

tagasitäide kivivabast pinnasest, võimalusel kohapealsest

N

1,15

1,98

2,18

2,26

1, 14

3, 13

0,49

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Telia Eesti ASRapla maakond, Rapla linn Tallinna mnt PON

ASENDIPLAAN

Mari Tarto

Mari Tarto

PF14468

EN-4-01

2 2

1:500

TP

MÄRKUSED: 1. Projekti koostamisel oli aluseks AS Connecto Infra poolt 01.04.2025 koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega". Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis. 2. Plaanil kajastatud piirid Maa-ameti andmete põhjal seisuga 21.03.2025. 3. Projekteeritud maatrassi paigaldamissügavus peab olema min. 0,7m maapinnast, Riigiteele projekteeritud maatrassi paigaldamissügavus riigitee maaüksusel min 1,0m maapinnast. 4. Enne tööde alustamist tuleb tööde teostajal koostöös olemaolevate maa-aluste rajatiste valdajatega rajatiste asukoht ja sügavus täpsustada. 5. Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi. Mehhanismide kasutamine lubatud kokkuleppel trassi valdajaga. 6. Peale kaevetöid taastada rikutud haljasmaa ja teekatted olemasoleval tasemel.

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik Projekteeritud kaitsetoru

Projekteeritud sadulharu Puurimiskaevik

maapind

Mikrotorustiku paigaldamine pinnasesse haljasalal

lahtine kaevik

mikrotorustik / kaitsetoru

tagasitäide kohapealsest pinnasest, mis ei sisalda üle 10cm suuruseid kive/tükke

muld - 15cm

murukülv

hoiatuslint

kivises pinnases liivapadi - 10cm

tagasitäide kivivabast pinnasest, võimalusel kohapealsest

"Tallinna mnt 50a liitumine madalpingel, TINGMÄRGID Enersense AS töö nr. EN-25-018

Rapla linn, Rapla vald, Rapla maakond. LC3190"

Projekteeritud 0,4 kV maakaablid kaitsetorus 1250N D110mm (kinnisel meetodil)

AS Connecto Infra Tuisu 19, 11314 Tallinn [email protected] Registrikood: 10722319 tel. 606 3100 www.connecto.ee Tellija: Telia Eesti AS Registrikood: 10234957 Mustamäe tee 3, Tallinn e-mail: [email protected]

PF14468

Rapla maakond, Rapla linn Tallinna mnt PON

TÖÖPROJEKT

Projekti koostaja: Mari Tarto

Tallinn 2025

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

SELETUSKIRI 1 Üldandmed Käesolev köide on Rapla maakonnas, Rapla linnas Tallinna mnt 45, 51, 52, 53 ja 55 hoonetele fiiberoptilise sidekaabli rajamise tööprojekt. Projekti koostamisel on aluseks:

 Telia Eesti AS töötellimus;  AS Connecto Infra poolt koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega" millele on

kantud Riigi Maa-ametist väljastatud katastriüksuste piirid. Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis.

Projekti koostamisel on arvestatud:

 Enersense AS töö nr. EN-25-018 „Tallinna mnt 50a liitumine madalpingel, Rapla linn, Rapla vald, Rapla maakond. LC3190“

Normdokumendid:

 Majandus- ja taristuministri 25.06.2015.a. määrus nr.73 Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded;

 Majandus- ja taristuministri 17.07.2015.a. määrus nr.97 “Nõuded ehitusprojektile”;  Telia Eesti AS-i Liinirajatiste projekteerimine ja maakasutuse seadustamine tegevusjuhend;  Telia Eesti AS-i juhendid-normdokumendid;  Ehitusseadustik.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

2 Projekteeritud sideehitis Käesoleva projektiga on ette nähtud järgmised ehitustööd:

 Paigaldada pinnasesse mikro- ja multirorustik (läbimõõt 14/10), kaitsetorud, kaablid vastavalt asendiplaanile.

Projekteeritud sideehitis on esitatud asendiplaanil mõõtkavaga 1:500.

3 Projekteerimis– ja töövõtupiirid Projekteeritud siderajatis jääb Telia Eesti AS omandisse kuni lõpptarbija kinnistu piirini.

4 Lubatud kõrvalekalded projekteeritud trassidest Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile. Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale kalduda üldreeglina piirides 0,5m (v.a. riigitee maaüksusele projekteeritud trassist) tingimusel, et kaugus katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas peavad olema tagatud normidekohased kaugused (kujad).

5 Üldised nõuded ja juhised liinirajatise ehitamisel

5.1 Sideehitise tähistamine

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Sidetrassi asukoht pinnases tähistatakse selle kohale 20-30cm kõrgemale paigaldatud hoiatuslindiga. Lõikumiskohad teiste tehnovõrkudega tähistada elektroonilise pallmarkeriga, paigaldades pallmarkeri tähistava objekti peale.

5.2 Kaevetööde teostamine Enne kaevetöid täpsustada olemasolevate maa-aluste kommunikatsioonide asukohad looduses ja vajadusel kutsuda juurde kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga. Lõikumisel kommunikatsioonitrassidega otsustatakse alt- või ülevalt läbimineku kasuks koostöös trassivaldajaga. Trassi paigaldamisel mehhanismidega kaevata lõikumiskohad kommunikatsioonitrassidega eelnevalt käsitsi lahti ning seejärel paigaldada trass läbi lahti kaevatud koha. Projekteeritud pinnasesse paigaldatava sidetrassi paigaldamissügavus peab olema vähemalt 0,7m maapinnast ning ristumisel teega min. 1,0m Riigitee maaüksusel projekteeritud sidetrassi minimaalne paigaldussügavus minimaalselt 1,0m maapinnast (750N tugevusega kaitsetorus). Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda Majandus- ja taristuministri 25.06.2015. a määrusest nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ (RT I, 28.06.2015, 4). NB! Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi (väljaarvatud kinnisel meetodil ehitatavad lõigud), vt ärakirjad kooskõlastusest. Mehhanismide kasutamine kommunikatsioonide kaitsevööndis on lubatud kokkuleppel kommunikatsiooni (trassi-) valdajaga. Kui geodeetilisele alusplaanile märgitud trassid on orienteeruvad ja kaevetööde ajal ei avastata eelnimetatud trasse, siis liinirajatise tähistamine lõikumiskohtades ei ole vajalik, kuna see ei pruugi kajastada reaalset situatsiooni. Vahetult peale tööde teostamist tuleb taastada ka paigaldustööde tõttu kahjustada saanud või eemaldatud liikluskorraldusvahendid (tähispostid, liiklusmärgid jne.). Puude ja põõsaste kasvutsoonis (võra projektsioon maapinnal) teha kaevetööd käsitsi. Kasvavate puude tugijuuri kaevetööde käigus mitte vigastada ega läbi lõigata.

5.3 Maastiku ja teede taastamine Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, r/b tükid vms). Drenaaži kahjustamise korral taastada selle töövõime. Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus max. 30cm kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu. Olemasolevad ühisveevärgi ja- kanalisatsiooni kaevude luugid viia samale kõrgusele taastatava tee/maapinnaga. Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljasmaa ja tee kruuskate taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse. Ehituse käigus kahjustatud kõnnitee asfaltbetoonkate on ette nähtud taastada katete taastamise plaanil näidatud ulatuses. Katendi taastamine tuleb teostada astmetega.

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Täitepinnase filtratsioonimoodul peab olema suurem kui 0,5m/ööp. Filtratsioonimooduli määramine on kirjeldatud standardis EVS 901-20. Nõuetele mittevastav materjal tuleb tee konstruktsioonist eemaldada. Liivaluse paksuseks on projekteeritud 20cm. Liivaluste ehitamiseks kasutatava materjali filtratsioonimoodul peab olema vähemalt 1,0m/ööp. Dreenkihi ja liivaluse tihendustegur peab olema ≥0,98. Kõnnitee asfaltbetoonkatte taastamine

o AC 8 surf 70/100 h=5cm o Paekivikillustikalus fr 32/63 kiilutud h=20cm o Liivalus h=20cm o Täitepinnas o Tihendatud aluspinnas

Asfaltsegude täitematerjalide nõuded on esitatud alljärgnevalt:

o Asfaltsegu AC 8 surf 70/100 – jalgratta-, jalg- ja kõnniteed ning õuealad (EVS 901-3 tabel 7) 45% tardkivi killustikku;

Killustikaluste täitematerjalide nõuded on esitatud alljärgnevalt:

o Paekivikillustikalus AKÖL 20 <500 (KKEJ); Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud kihi pinnal LOADMAN- või INSPECTOR-tüüpi seadmega ristlõike kolmes punktis (tee teljel ja aluse servast 1,0 meetri kaugusel). Elastsusmoodul tihendatud aluse pinnal peab olema:

o Kõnniteel ≥140MPa; Mõne teise analoogse elastsusmooduli mõõteseadme kasutamisel peavad selle lugemid olema eelnevalt võrreldud LOADMAN-tüüpi seadmega ja mõõtetulemused korrutatud üleminekuteguriga. Märkused:

1. Kasutatava asfaltsegu omadused ja sõelkõver peavad rahuldama EVS 901-3 toodud vastava segulehe tingimusi.

2. Asfaltsegudes kasutatav filler peab rahuldama EVS 901-1 peatüki 5 nõudeid. 3. Täitematerjalide ja filleri minimaalsed katsesagedused ja katsemeetodid on määratud EVS

901-1 tabelis 12. 4. Iga asfaldikihi puhul arvestada hinna sees vajadusel ka aluspinna ja vuukide kruntimisega.

Üldjuhul rajada vuugid kuumvuukidena. 5. KKEJ – Killustikust katendikihtide ehitamise juhis. 6. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Vuukide töötlemine

teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. 7. Liivalused, dreenkihid ning muldkeha (täitepinnas) materjali nõuded valida vastavalt juhisele

„Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“. 8. Liivalused, dreenkihid ning muldkeha (täitepinnas) ehitada vastavalt juhisele „Muldkeha ja

dreenkihi projekteerimise, ehitamise ja remondi juhis“.

5.4 Tööde dokumenteerimine ja järelevalve

Töö nr. PF14468 Töö nimetus: Rapla maakond, Rapla linn, Tallinna mnt PON Staadium: Tööprojekt Tellija: Telia Eesti AS Projekti koostaja: Mari Tarto

AS Connecto Eesti Tuisu 19, 11314 Tallinn [email protected] registrikood 10722319 tel. 606 3100 www.connecto.ee

Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist fikseerida vastavates protokollides ja kooskõlastada kõigi huvitatud instantsidega (sh tellija ja ehitusjärelevalvet teostava ametiisikuga).

5.5 Töötervishoid ja tööohutus Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.

5.6 Tööde kvaliteedinõuded Ehitustööde teostamisel juhinduda kehtivatest Eesti Vabariigi seadustest, määrustest ja normidest ning Telia eesti AS tehnilistest ja ehitusnõuetest.

5.7 Jäätmekäitlus Ehituse käigus tekkivate jäätmete utiliseerimise eest vastutab objekti ehitust teostav ettevõte. Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast. Ehitusjäätmete maht selgub kaevetööde teostamisel. Ehitusjäätmete utiliseerimise ja ladustamise eest vastutab ehitaja

6 Täiendav informatsioon Enne projekti väljastamist on teostatud võrdlev visuaalne kontroll piiride võimalike muudatuste suhtes projekteeritud sidetrassidega külgnevatel aladel Maa–ameti maainfoga tutvumise veebileheküljel.

N

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Telia Eesti ASRapla maakond, Rapla linn Tallinna mnt PON

ASENDIPLAAN

Mari Tarto

Mari Tarto

PF14468

EN-4-01

1 2

1:500

TP

MÄRKUSED: 1. Projekti koostamisel oli aluseks AS Connecto Infra poolt 01.04.2025 koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega". Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis. 2. Plaanil kajastatud piirid Maa-ameti andmete põhjal seisuga 21.03.2025. 3. Projekteeritud maatrassi paigaldamissügavus peab olema min. 0,7m maapinnast, Riigiteele projekteeritud maatrassi paigaldamissügavus riigitee maaüksusel min 1,0m maapinnast. 4. Enne tööde alustamist tuleb tööde teostajal koostöös olemaolevate maa-aluste rajatiste valdajatega rajatiste asukoht ja sügavus täpsustada. 5. Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi. Mehhanismide kasutamine lubatud kokkuleppel trassi valdajaga. 6. Peale kaevetöid taastada rikutud haljasmaa ja teekatted olemasoleval tasemel.

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik

Projekteeritud sadulharu

maapind

Mikrotorustiku paigaldamine pinnasesse haljasalal

lahtine kaevik

mikrotorustik / kaitsetoru

tagasitäide kohapealsest pinnasest, mis ei sisalda üle 10cm suuruseid kive/tükke

muld - 15cm

murukülv

hoiatuslint

kivises pinnases liivapadi - 10cm

tagasitäide kivivabast pinnasest, võimalusel kohapealsest

N

1,15

1,98

2,18

2,26

1, 14

3, 13

0,49

AS Connecto Infra Registrikood: 10722319

Tuisu tn 19, 11314 Tallinn tel. 606 3100

[email protected] www.connecto.ee

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava:

Staadium:

Töö nr:

Telia Eesti ASRapla maakond, Rapla linn Tallinna mnt PON

ASENDIPLAAN

Mari Tarto

Mari Tarto

PF14468

EN-4-01

2 2

1:500

TP

MÄRKUSED: 1. Projekti koostamisel oli aluseks AS Connecto Infra poolt 01.04.2025 koostatud töö nr 9887G "Geodeetiline alusplaan tehnovõrkudega". Kõrgused EH2000 süsteemis, koordinaadid L-EST97 süsteemis. 2. Plaanil kajastatud piirid Maa-ameti andmete põhjal seisuga 21.03.2025. 3. Projekteeritud maatrassi paigaldamissügavus peab olema min. 0,7m maapinnast, Riigiteele projekteeritud maatrassi paigaldamissügavus riigitee maaüksusel min 1,0m maapinnast. 4. Enne tööde alustamist tuleb tööde teostajal koostöös olemaolevate maa-aluste rajatiste valdajatega rajatiste asukoht ja sügavus täpsustada. 5. Kommunikatsioonitrasside kaitsevööndis teostada kaevetööd käsitsi. Mehhanismide kasutamine lubatud kokkuleppel trassi valdajaga. 6. Peale kaevetöid taastada rikutud haljasmaa ja teekatted olemasoleval tasemel.

Projekteeritud markerpall

TINGMÄRGID Projekteeritud mikrotorustik Projekteeritud kaitsetoru

Projekteeritud sadulharu Puurimiskaevik

maapind

Mikrotorustiku paigaldamine pinnasesse haljasalal

lahtine kaevik

mikrotorustik / kaitsetoru

tagasitäide kohapealsest pinnasest, mis ei sisalda üle 10cm suuruseid kive/tükke

muld - 15cm

murukülv

hoiatuslint

kivises pinnases liivapadi - 10cm

tagasitäide kivivabast pinnasest, võimalusel kohapealsest

"Tallinna mnt 50a liitumine madalpingel, TINGMÄRGID Enersense AS töö nr. EN-25-018

Rapla linn, Rapla vald, Rapla maakond. LC3190"

Projekteeritud 0,4 kV maakaablid kaitsetorus 1250N D110mm (kinnisel meetodil)
