Lääne maakond, Haapsalu linn, Nõmme küla, Nõmme-Tooma tee arenduse liitumine, JT3158

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. 13364P_JT3158

Elektrilevi tellimuse nr: EPP-925341

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond

Elektritööprojekt

Kontrollis: Sander Kulp

Projekteerija: Marek Banko

Tallinn, 05.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 6

3. KAABLI PAIGALDUSNÕUDED ........................................................................................... 7

4. MAANDAMINE JA MAANDUSPAIGALDISED .................................................................... 8

5. KAITSEVÖÖND .................................................................................................................. 8

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 8

7. EHITUSJÄÄTMED .............................................................................................................. 8

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 9

9. KÄIDUJUHEND .................................................................................................................. 9

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 9

11. JOONISED, ANDMETABELID ............................................................................................. 9

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

3 (7)

A S U K O H A S K E E M

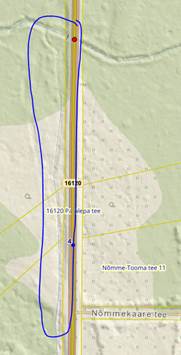

Joonis 1. Nõmme-Tooma tee, Nõmme küla, Haapsalu linn, Lääne maakond.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis JT3158 on lahendatud Lääne maakonnas, Haapsalu linnas, Nõmme külas, Nõmme-Tooma teel elektriliitumine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 493114, 16.04.2025

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13364G, 17.04.2025.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti [email protected], projektijuhti [email protected] ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

5 (7)

1. PROJEKTLAHENDUS

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201-E206. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK235715

2-kohaline liitumiskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

LK235713 2-kohaline liitumiskilp

Nõmme-Tooma tee 11,Nõmme-Tooma tee, Haapsalu linn, Nõmme küla

LK235720 2-kohaline liitumiskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

LK235722 2-kohaline liitumiskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmmekaare tee 9, Haapsalu linn, Nõmme küla

LK235718 2-kohaline liitumiskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

LK235716 2-kohaline liitumiskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

LK235721 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

LK235717 2-kohaline liitumiskilp

Nõmmekaare tee 15 ja 17 Haapsalu linn, Nõmme küla

LK235723 2-kohaline liitumiskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

LK235714 2-kohaline liitumiskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmme-Tooma tee 1 Haapsalu linn, Nõmme küla

LK235709 2-kohaline liitumiskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

LK235710 2-kohaline liitumiskilp

Nõmme-Tooma tee 4 ja 6 Haapsalu linn, Nõmme küla

LK235711 2-kohaline liitumiskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

LK235712 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

JK70497 3 mooduliga jaotuskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

JK70498 5 mooduliga jaotuskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

JK70496 5 mooduliga jaotuskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

6 (7)

JK70499 3 mooduliga jaotuskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

JK70495 5 mooduliga Jaotuskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

JK70494 3 mooduliga jaotuskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

JK70493 3 mooduliga jaotuskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

JK70491 5 mooduliga Jaotuskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

JK70492 5 mooduliga jaotuskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

Maakaablid

Nr Algus Lõpp Mark Trassi pikkus, m

KPL409890 K01:AJ26247 M46 AHXAMK-W 3x120+35 Cu

581

MPL438595 F5:AJ26247 LK235713 AXPK 4G120 56

MPL438582 F1:AJ26247 JK70492 AXPK 4G240 104

MPL438597 F3:AJ26247 JK70497 AXPK 4G240 124

MPL438588 JK70497 JK70498 AXPK 4G240 124

MPL438594 JK70498 LK235719 AXPK 4G50 61

MPL438587 JK70498 JK70496 AXPK 4G240 55

MPL438593 JK70496 JK70499 AXPK 4G120 89

MPL438596 JK70499 LK235721 AXPK 4G50 38

MPL438586 JK70496 JK70495 AXPK 4G240 67

MPL438589 JK70495 LK235717 AXPK 4G50 19

MPL438590 JK70494 JK70495 AXPK 4G240 161

MPL438585 JK70493 JK70494 AXPK 4G240 107

MPL438584 JK70491 JK70493 AXPK 4G240 194

MPL438591 JK70491 LK235719 AXPK 4G50 49

MPL438598 JK70491 LK235710 AXPK 4G50 8

MPL438592 JK70492 LK235712 AXPK 4G50 17

MPL438583 JK70492 JK70491 AXPK 4G240 104

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

7 (7)

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E301-E302). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m (v.a. riigiteemaal). Kogu riigitee katastris paigaldatakse maakaabel sügavusele vähemalt 1,0m kaablikaitsetorusse 750N (v.a ristumisel teega). Ristumisel riigiteega paigaldatakse maakaabel kinnisel meetodil sügavusele vähemalt 1,5m teekattest.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

Juhul kui paas on kõrgemal kui projektne/eeldatav tehnovõrgu sügavus kaabel paigaldada süvistatult vähemalt 30cm paekihi sisse.

Vähim kaabli paiknemissügavus riigi transpordimaal on 60cm.

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2 KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2

Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

8 (7)

4. SUUNDPUURIMISE TEHNOLOOGIA Suundpuurimistööde esimene etapp on pilootpuurimine, mis teostatakse vastavalt projektile mahamärgitud liinile. Teine etapp on puuritava tunneli laiendamine soovitud suurusega tunneli saavutamiseni. Samaaegselt nende töödega toimub torude põkkkeevitamine. Peale laiendustöid saab alustada kaablikaitse hülsside sissevedamistöödega, mille käigus asetatakse kõige ette laiendi, mille külge haagitakse sisseveetav(ad) kaablihülss(id). Samal ajal pumbatakse läbi pilootvarraste bentoniidi lahust 3-5 korda rohkem puuritava pinnase mahust, et transportida üleliigne pinnas puurimistunnelist välja lõpukaevikutesse. Pinnasest küllastunud lahus imetatakse kaevikutest välja imuauto abil. Kogu puurimistööde ajal on kaablikaitse hülsid hermeetilised, et vältida pinnase ja muude osakeste sattumine hülssidesse. Hülssidena kasutatakse kaitsetorusid min. 1250N/ 16kN/m2.

5. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab lubatud väärtust, lisada vajalik arv elektroode.

6. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast.

7. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

8. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

9 (7)

asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

9. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

10. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

11. ELEKTRIPAIGALDISE AUDIT

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 12. JOONISED, ANDMETABELID

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

10 (7)

TÜÜP KOOD NIMI

Asendiplaan E201 13364P_JT3158_TP_EL_Asendiplaan

7 .1

9

7 .1

6 6

.8 5

7.46

7.33 7.49 7.64

7.45 7.61

7.77

7.50 7.50

7.79

7.90 7. 83

7.82

7.61

8.12

7.79

7.97

8.03

7.79 7.64

8.08

8.02 7.69

8.21

8.08 8.20

8.42

8.22 8.38

8.56

8.34

8.69 8.77

8.64

8.80

8.64

8.72

8.85

TP

8.50

8.70

8.95 8.11

8.35

8.58

8.90 8.29

8.54

9.04

8.26

8.69

9.10

8.35

8.80

9.15

8.37

8.90

9.07

8.33

8.83

9.01 8.27

8.80

9.00 8.29

8.82

8.96

8.56 8.80

8.85

8.81 8.45

8.50

8.82

8.89 8.56

8.40

8.25

67401:001:0467 Pullapää tee

67401:001:2010 16120 Paralepa tee

67401:001:0168 -

67401:001:0167 Pullapää

1W2 1W2

1W2

1W 2

1W2

1W2

1W 2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

HAAPSALU PAJ TERAVILJASALV F mastist M46 allaviik

Proj. keskpinge maakaabel kaitsetorus K01:AJ26247 - M46 KPL409890, AHXAMK-W 3x120+35 Cu Ltrass=581m Lkaabel=595m

Proj, keskpinge maakaablile paigaldada jätkumuhv

16120 Palarepa tee kaitsevööndis km 3.64-4.04

6740405 Pullapää tee kaitsevööndis km 0 - 0.14

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E201

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.73

5.31 6.59

6 .7

3

7 .2

8 7

.4 6

6.72

7.28 7.46

6.70

7.42 7.55

6.78

7.43 7.58

6 .9

7

7 .5

1 7

.6 9

7.02

7.64 7.81

7 .6

3

7.78

7.11

7 .4

9 7

.6 8

6 .7

0

7.37 7.62

7 .0

5

7 .5

0

7.55

6.92

7.31 7.42

7.39 7.28

6.77

6 .7

4

7 .2

8

7.45

6 .7

7 6

.8 7

7 .3

3 7

.4 1

6 .6

7

7 .3

4

6 .5

9

7 .2

4

6 .5

1

7.28

6 .6

1

7 .2

0

6.83 5.98

5.98

6.73 5.97

6.88

6.34

7.21

6 .2

0

7.28 7.11

6 .6

4 6

.4 3

6 .8

1 7

.1 2

6 .6

3 7

.0 4

7 .1

3 7 .3

4 6

.9 1

7 .3

6

7 .1

4 7 .2

1

6.97 7 .2

6

7.24 7.31 6.91

7 .3

8

6.80

6.54

7.00

Ø500 Bet5.98-6.02 7.39

67401:001:0416 Nõmme-Tooma tee 11

67401:001:0421 Nõmmekaare tee 3

67401:001:0418 Nõmmekaare tee 1

67401:001:0168 -

67401:001:0167 Pullapää

67401:001:0645 Haapsalu metskond 188

67401:001:2010 16120 Paralepa tee

67401:001:0516 Kiilitiiva

67401:001:0167 Pullapää

1W1

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

Proj. 2-kohaline liitumiskilp LK235713 -Tarbija 1: Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis

Proj. 2-kohaline liitumiskilp LK235720 -Tarbija 1: Nõmmekaare tee 1 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=65m Ristlõige nr:2

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=57m

Vajadusel teostada raadamine ~8m2

16120 Palarepa tee kaitsevööndis km 3.64-4.04

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E202

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

5.30

4.82

5.17

4.69

4.65 4.69

5.49

4.75

4.99

5.49

4.78

5.02

4.57 4.76

5.48

4.94

5.50

5.19

5.14

5.54

5.22

5.10

5.70

5.41

5.42

6.34

5.44

6.66

5.53

5.68

6.65

5.85

6 .8

1 7 .4

4

6 .7

5 8 .2

3

7 .2

7

6 .8

2

8 .0

4

6 .8

8

7 .7

7

6 .8

2

7 .3

4

6.66

6 .7

9

6 .2

1 7

.4 0

6.39 6.43

6.68

6.25

6.57

6.22

6.69

6.38

7.46

7.06

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.17

7.70

7.23

6.14

6 .6

7

6 .2

6 6

.7 3

6 .3

0

6 .7

7

7.55 6 .5

1

7 .4

5

6.78

7 .1

9

6 .8

0

7.31 6 .8

2 7

.2 8

6 .7

7 6

.8 5

6.89

6.97

6.78

6.94

7.15

7 .1

2 7

.0 6

7 .0

2

6 .9

5

7 .1

7

7.16

7.05

7 .0

9 7.09

7 .1

4

7 .1

1

7 .0

3 7 .0

6

7 .0

5

7 .0

2

7.04

7.00

6 .9

7

5.70

4.61 6.01

5.06 6.60

5.15 6.73

5.31 6.59

5.59

6.70

5.65

6.43

5.80 6.66

5.63 7.61

5.94 7.80

5.90

6.24

7.34

8.56

7.83

7.50

7.56 7.29 7.18 7.24

6.30

7.55

6.19

6 .3

0

6 .1

6 6

.2 2

6.18

6 .2

2

6.03 6.17 6.20

6.20 6.36

6.35 6.70

6.66 6.97

6.86 7.44 7.36

6.72

7.28 7.46

6.70

7.42 7.55

6.78

7.43 7.58

6 .9

7

7 .5

1 7

.6 9

7.02

7.64 7.81

7.17 7.70

7 .8

4

7.82

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

7.82

7.86

7 .6

3

7.78

7.11

7 .4

9 7

.6 8

6 .7

0

7.37 7.62

7 .0

5

7 .5

0

7.55

6.92

7.31 7.42

67401:001:0416 Nõmme-Tooma tee 11

67401:001:0421 Nõmmekaare tee 3

67401:001:0418 Nõmmekaare tee 1

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0412 Nõmme-Tooma tee 7

67401:001:0415 Nõmme-Tooma tee 10

67401:001:0426 Nõmmekaare tee 8

67401:001:0433 Nõmmekaare tee 18

67401:001:0417 Nõmmekaare tee 4

67401:001:0409 Nõmme-Tooma tee 5

67401:001:0413 Nõmme-Tooma tee 8

67401:001:1410 Sassi

67401:001:0645 Haapsalu metskond 188

67401:001:0516 Kiilitiiva

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W2 1W2 1W2

1W2

F1:AJ26247 - JK70492 MPL438582, AXPK 4G240 Ltrass=104m Lkaabel=110m

Proj. maakaabel F3:AJ26247 - JK70497 MPL438597, AXPK 4G240 Ltrass=124m Lkaabel=130m

Teostada raadamine ~20m2

Teostada raadamine ~8m2

Proj. 2-kohaline liitumiskilp LK235713 -Tarbija 1: Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235720 -Tarbija 1: Nõmmekaare tee 1 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK

Proj. 2-kohaline liitumiskilp LK235711 -Tarbija 1: Nõmme-Tooma tee 7 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235710 -Tarbija 1: Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235716 -Tarbija 1: Nõmmekaare tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70492 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70491 ; 5 moodulkohta Esikülg tee poole

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK7049 Esikülg tee poole Paigaldada m

67401:001:0414 Nõmme-Tooma tee 9

Proj. maakaabel F5:AJ26247 - LK235713 MPL438595, AXPK 4G120 Ltrass=56m Lkaabel=62m

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Kaabli kõrval viis reservtoru, sh kinnistule Sassi 5x D160 1250N Ltoru=6x15m Ristlõige nr:1 16120 Paralepa tee ristumine km 4.04

Proj. alajaam AJ26247

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50 Ltrass=17m Lkaabel=21m Kaablikaitsetoru D110 750N

Proj. maakaabel JK70492 - JK70491 MPL438583, AXPK 4G240 Ltrass=104m Lkaabel=108m

2W 1

3W 1

3W1 3W1 3W1 3W1 3W1 3W1 3W1

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Proj. maakaabel JK70497 - MPL438588, AXPK 4G240 Ltrass=124 Lkaabel=128

16120 Palarepa tee kaitsevööndis km 3.64-4.04

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

Reservtorud (5tk)

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E203

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

4.79

4.14

4.74

4.11 3.97

4.64

3.99

4 .7

4 4

.1 5

3.76

4.35

3 .9

5

3.95

4.86

3.99

5.12

3.98

4.91

4.00

4.13 5.23

4.06

4.68

5.09

5.11

4.07

5.45

4.22

4.72

3.99

4.51 4.13

4.16

4.47

4.06

4.08

4.56

4.70

4.14

4.84 4.42

5.14 4.61

4.60

4.93

5.03 4.68

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

5.30

4.82

5.17

4.69

4.65 4.69

5.49

4.75

4.99

5.49

4.78

4.63

5.11

4.54

5.23 4.63

5.15

4.40 4.95

5.10

4.07

4. 33

4. 02

4.30 3.95

4.38 3.95

4.31 3.97

4.33 3.92

3.91

4.23

4.42

4.04

4.72

4.42

5.02

4.57 4.76

5.48

4.94

5.50

5.19

5.14

5.54

5.22

5.10

5.70

5.41

5.42

6.34

5.44

6.66

5.53

5.68

5.61

4.19

5.35

3.94 4.

75

3. 76

4.89

5.66 3.76 4.70

4.03 4.88

3.95

3.88

4.60 4.03

3.96

4.95

4.06 5.07

5.19 4.11

4.90

4.11

5.02

3.89

5.32 4.05

3.95

4.03

6.34

4.43

4.45 5.35

4.09

3.96

5.23 3.96

3.93

4.46

3.97

3.96

3 .9

5

4 .3

8

3.95

4.34

3.96

4.24

3.77 3.73

4.10

3.36

3.73

3.60

3.88

4. 05

3. 73

3.80

3.78

3.76

3.74 4.66

3.52

4.58

4.67

3.86 5.33

4.03

5.05

3.87 4.94

4.06 5.38

4.48 5.70

4.61 6.01

5.06 6.60

5.15 6.73

5.31 6.59

5.59

6.70

5.65

6.43

5.80 6.66

5.63

4.24

4.12

67401:001:0404 Nõmme-Tooma tee

67401:001:0427 Nõmmekaare tee 9

67401:001:0432 Nõmmekaare tee 13

67401:001:0421 Nõmmekaare tee 3

67401:001:0425 Nõmmekaare tee 7

67401:001:0429 Nõmmekaare tee 11

67401:001:0418 Nõmmekaare tee 1

67401:001:0434 Nõmmekaare tee 15

67401:001:0431 Nõmmekaare tee 16

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0422 Nõmmekaare tee 12

67401:001:0419 Nõmmekaare tee 6

67401:001:0415 Nõmme-Tooma tee 10

67401:001:0426 Nõmmekaare tee 8

67401:001:0417 Nõmmekaare tee 4

67401:001:0436 Nõmmekaare tee 17

67401:001:0428 Nõmmekaare tee 14

67401:001:0423 Nõmmekaare tee 5

67401:001:0424 Nõmmekaare tee 1067401:001:0413

Nõmme-Tooma tee 8

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

2W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

Proj. maakaabel F3:AJ26247 - JK70497 MPL438597, AXPK 4G240 Ltrass=124m Lkaabel=130m

Proj. maakaabel JK70498 - JK70496 MPL438587, AXPK 4G240 Ltrass=55m Lkaabel=59m

Proj. maakaabel JK70496 - JK70495 MPL438586, AXPK 4G240 Ltrass=67m Lkaabel=71m

Teostada raadamine ~404m2

Proj. maakaabel JK70496 - JK70499 MPL438593, AXPK 4G120 Ltrass=89m Lkaabel=93m

Teostada raadamine ~95m2

Teostada raadamine ~20m2

Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P

2-kohaline liitumiskilp LK235720 Nõmmekaare tee 1 -PK 3x20A; P2P

-Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235722 -Tarbija 1: Nõmmekaare tee 5 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 7 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 1-kohaline liitumiskilp LK235719 -Tarbija : Nõmmekaare tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235718 -Tarbija 1: Nõmmekaare tee 11 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 13 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235717 -Tarbija 1: Nõmmekaare tee 15 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 17 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235715 -Tarbija 1: Nõmmekaare tee 12 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 14 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P

liitumiskilp LK235712 Nõmme-Tooma tee 10 -PK 3x20A; P2P

-Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235716 -Tarbija 1: Nõmmekaare tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70498 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70496 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70495 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70494 ; 3 moodulkohta Esikülg tee poole

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70499 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. maakaabel JK70494 - JK70495 MPL438590 APK 4G240 Ltrass=161m Lkaabel=165m

Proj. maakaabel JK70495 - LK235717 MPL438589, AXPK 4G50 Ltrass=19m Lkaabel=23m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Proj. maakaabel JK70498 - LK235719 MPL438594, AXPK 4G50 Ltrass=61m Lkaabel=65m

Proj. maakaabel JK70497 - JK70498 MPL438588, AXPK 4G240 Ltrass=124m Lkaabel=128m

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E204

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.06

6.27

7.12

6.12

6.73

5.78

5.91

6.57

5.82

6.63

5.53

6.58

5.58

6.02

5.36

5.10 5.94 5.00

5.85

5.70

4.66

5.00

4.50

4.79

4.14

4.74

4.11 3.97

4.64

3.99

4 .7

4 4

.1 5

3.76

4.35

3 .9

5

3.95

4.86

3.99

5.12

3.98

4.91

4.00

4.13 5.23

4.06

4.68

5.09

5.11

4.07

5.45

4.22

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

4.65 4.69

6.93

6.79

6.80

6.80

6.70

6.77

6.75

6.64

6.58

6.62

6.37

6.45

6.51

6.24

6.25

6.57 6.63

7.07 6.09

7.40

5.91

6.87

5.74

7.39

5.95

6.59

5.67

5.63

6.50

5.40

6.41

5.23

4.87

5.94

5.60

4.64

5.42

4.18

5.61

4.19

5.35

3.94 4.

75

3. 76

4.89

5.66 3.76 4.70

4.03 4.88

3.95

3.88

4.60 4.03

3.96

4.95

4.06 5.07

5.19 4.11

4.90

4.11

5.33

4.71

4.12

67401:001:0404 Nõmme-Tooma tee

67401:001:0435 Nõmmekaare tee 20

67401:001:0408 Nõmme-Tooma tee 4

67401:001:0434 Nõmmekaare tee 15

67401:001:0431 Nõmmekaare tee 16

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0422 Nõmmekaare tee 12

67401:001:0426 Nõmmekaare tee 8

67401:001:0406 Nõmme-Tooma tee 2

67401:001:0433 Nõmmekaare tee 18

67401:001:0428 Nõmmekaare tee 14

67401:001:0424 Nõmmekaare tee 1067401:001:0413

Nõmme-Tooma tee 8

67401:001:0012 Haapsalu-Rohuküla raudtee

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 11W1

1W1

1W 1

Teostada raadamine ~404m2

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Teostada raadamine ~20m2

Proj. 2-kohaline liitumiskilp LK235717 -Tarbija 1: Nõmmekaare tee 15 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 17 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235715 -Tarbija 1: Nõmmekaare tee 12 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 14 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235723 -Tarbija 1: Nõmmekaare tee 16 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 18 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235714 -Tarbija 1: Nõmmekaare tee 20 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 2-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

liitumiskilp LK235710 Nõmme-Tooma tee 4 -PK 3x20A; P2P

-Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70495 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70494 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70493 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50

17m =21m

Kaablikaitsetoru D110

1 MPL438583, AXPK 4G240

Proj. maakaabel JK70493 - JK70494 MPL438585 AXPK 4G240 Ltrass=107m Lkaabel=111m

Proj. maakaabel JK70494 - JK70495 MPL438590 AXPK 4G240 Ltrass=161m Lkaabel=165m

Proj. maakaabel JK70494 - JK70495 MPL438590 APK 4G240 Ltrass=161m Lkaabel=165m

MPL438589, AXPK 4G50 Ltrass=19m Lkaabel=23m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Teostada raadamine ~404m2

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E205

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.06

6.27

7.12

6.12

6.73

5.78

5.91

6.57

5.82

6.63

5.53

6.58

5.58

6.02

5.36

5.03

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

4.82

4.65 4.69

6 .8

1 7 .4

4

6 .7

5 8 .2

3

7 .2

7

6 .8

2

8 .0

4

6 .8

8

7 .7

7

6 .8

2

7 .3

4

6.66 6 .7

3

6 .3

0

6 .7

7

7.55 6 .5

1

7 .4

5

6.78

7 .1

9

6 .8

0

7.31 6 .8

2 7

.2 8

6 .7

7 6

.8 5

6.89

6.97

6.78

6.94

6.89

7 .7

6

7.05

6 .6

9

7 .6

8

6.96

6 .7

2

7.12

6.46

7.39

6.62

7.01

6.81 6.88

7.85

6.98

7.15

7 .1

2 7

.0 6

7 .0

2

6 .9

5

7 .1

7

7.16

7.05

7 .0

9 7.09

7 .1

4

7 .1

1

7 .0

3 7 .0

6

7 .0

5

7 .0

2 7.04

7.00

6 .9

7 6

.9 7

7.00

6.97

6 .9

2 6

.9 0

6 .6

7

6 .7

9

6.90

6.73

6 .7

3 6

.8 3

6 .7

7

6.94

6.77 6.87

6.90

7. 00

6.81

7.05

7.63 6.91

6.81

6.83 6.83

6.88

6.79

6.84

6.73 6.96

6.93

6.90

6.93

6.97

6.89 6.93

7.01

7 .0

5

7.15

7.14

6.98

7.15

6.99

6.92

6.87

6.83

6.93

6.79

6.80

6.80

6.70

6.77

6.75

6.64

6.58

6.62

6.37

6.45

6.51

6.24

6.25

6.57 6.63

7.07 6.09

7.40

5.91

6.87

5.74

7.39

5.95

6.59

5.67

5.63

6.50

5.40

67401:001:0435 Nõmmekaare tee 20

67401:001:0408 Nõmme-Tooma tee 4

67401:001:0407 Nõmme-Tooma tee 3

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0412 Nõmme-Tooma tee 7

67401:001:0426 Nõmmekaare tee 8

67401:001:0405 Nõmme-Tooma tee 1

67401:001:0406 Nõmme-Tooma tee 2

67401:001:0433 Nõmmekaare tee 18

67401:001:0424 Nõmmekaare tee 10

67401:001:0409 Nõmme-Tooma tee 5

67401:001:0413 Nõmme-Tooma tee 8

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

Lkaabel=110m

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Teostada raadamine ~20m2

Proj. 2-kohaline liitumiskilp LK235723 -Tarbija 1: Nõmmekaare tee 16 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 18 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235714 -Tarbija 1: Nõmmekaare tee 20 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 2-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235709 -Tarbija 1: Nõmme-Tooma tee 3 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 5-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235711 -Tarbija 1: Nõmme-Tooma tee 7 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235710 -Tarbija 1: Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70492 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70493 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 1-kohaline liitumiskilp LK235724 -Tarbija : Nõmme-Tooma tee 1 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70491 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

67401:001:0414 Nõmme-Tooma tee 9

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50 Ltrass=17m Lkaabel=21m Kaablikaitsetoru D110 750N

Proj. maakaabel JK70492 - JK70491 MPL438583, AXPK 4G240 Ltrass=104m Lkaabel=108m

Proj. maakaabel JK70491 - LK235710 MPL438598, AXPK 4G50 Ltrass=8m Lkaabel=12m Kaablikaitsetoru PVC, D110 750N

Proj. maakaabel JK70491 - LK235724 MPL438591, AXPK 4G50 Ltrass=49m Lkaabel=53m Proj. maakaabel LK235709 - LK235714 MPL438584 Ühes kaevikus 2 kaablit

Proj. maakaabel JK70493 - JK70494 MPL438585 AXPK 4G240 Ltrass=107m Lkaabel=111m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E206

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

4

9

Ristlõige Nr. 1

Te e t

elg

67401:001:2010 16120 Paralepa tee

67401:001:1410 Sassi

67401:001:0414 Nõmme-Tooma tee 9

Haljasala Sõidutee

7.46

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.66 6.97

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

1W 2

1W2 1W2 1W2

1W2

3W 1

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:1

E301

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

4

9

Ristlõige Nr. 2 67401:001:0167 Pullapää

Haljasala Haljasala Haljasala Haljasala

6.77 6.87

7.33 7.41

6.67

7.34

6.59

7.24

6.51

7.28

6.61

7.20

6 .8

3 5

.9 8

5 .9

8 6. 73

5 .9

7 6 .8

8

6 .3

4

7.21

6.20

7.28 7.11

6.64 6.43 6.81 7.12 6.63

7.04 7.13

7.34 6.91

7.36

7.14

7.21

6.97

7.26

7.24

7.31 6.91

7.38

6.80

6.54

7.00

6.99 6.68 7.34

7.46

7.02 6.75

7.17

7.44

7.19

7.16 6.85

7.46

7 .3

3 7

.4 9

7.64

Ø 50

0 Be

t 5. 98

-6 .0

2 7.

39

67 40

1: 00

1: 20

10 16

12 0

Pa ra

le pa

te e

67 40

1: 00

1: 01

67

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:2

E302

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

4

9

Ristlõige Nr. 1

Te e t

elg

67401:001:2010 16120 Paralepa tee

67401:001:1410 Sassi

67401:001:0414 Nõmme-Tooma tee 9

Haljasala Sõidutee

7.46

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.66 6.97

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

1W 2

1W 2

1W2 1W2 1W2 1W2

3W 1

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

04.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:1

E301

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

4

9

Ristlõige Nr. 2 67401:001:0167 Pullapää

Haljasala Haljasala Haljasala Haljasala

6.77 6.87

7.33 7.41

6.67

7.34

6.59

7.24

6.51

7.28

6.61

7.20

6 .8

3 5

.9 8

5 .9

8 6. 73

5 .9

7 6 .8

8

6 .3

4

7.21

6.20

7.28 7.11

6.64 6.43 6.81 7.12 6.63

7.04 7.13

7.34 6.91

7.36

7.14

7.21

6.97

7.26

7.24

7.31 6.91

7.38

6.80

6.54

7.00

6.99 6.68 7.34

7.46

7.02 6.75

7.17

7.44

7.19

7.16 6.85

7.46

7 .3

3 7

.4 9

7.64

Ø 50

0 Be

t 5. 98

-6 .0

2 7.

39

67 40

1: 00

1: 20

10 16

12 0

Pa ra

le pa

te e

67 40

1: 00

1: 01

67

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

04.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:2

E302

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. JT3158

Elektrilevi projekti nr: EPP-925341

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond

Elektritööprojekt

Kontrollis: Sander Kulp

Projekteerija: Marek Banko

Tallinn, 05.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 6

3. KAABLI PAIGALDUSNÕUDED ........................................................................................... 7

4. MAANDAMINE JA MAANDUSPAIGALDISED .................................................................... 7

5. KAITSEVÖÖND .................................................................................................................. 8

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 8

7. EHITUSJÄÄTMED .............................................................................................................. 8

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 8

9. KÄIDUJUHEND .................................................................................................................. 8

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 9

11. JOONISED, ANDMETABELID ............................................................................................. 9

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

3 (7)

A S U K O H A S K E E M

Joonis 1. Nõmme-Tooma tee, Nõmme küla, Haapsalu linn, Lääne maakond.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis JT3158 on lahendatud Lääne maakonnas, Haapsalu linnas, Nõmme külas, Nõmme-Tooma teel elektriliitumine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 493114, 16.04.2025

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13364G, 17.04.2025.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti [email protected], projektijuhti [email protected] ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

5 (7)

1. PROJEKTLAHENDUS

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201-E206. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK235715

2-kohaline liitumiskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

LK235713 2-kohaline liitumiskilp

Nõmme-Tooma tee 11,Nõmme-Tooma tee, Haapsalu linn, Nõmme küla

LK235720 2-kohaline liitumiskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

LK235722 2-kohaline liitumiskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmmekaare tee 9, Haapsalu linn, Nõmme küla

LK235718 2-kohaline liitumiskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

LK235716 2-kohaline liitumiskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

LK235721 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

LK235717 2-kohaline liitumiskilp

Nõmmekaare tee 15 ja 17 Haapsalu linn, Nõmme küla

LK235723 2-kohaline liitumiskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

LK235714 2-kohaline liitumiskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmme-Tooma tee 1 Haapsalu linn, Nõmme küla

LK235709 2-kohaline liitumiskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

LK235710 2-kohaline liitumiskilp

Nõmme-Tooma tee 4 ja 6 Haapsalu linn, Nõmme küla

LK235711 2-kohaline liitumiskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

LK235712 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

JK70497 3 mooduliga jaotuskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

JK70498 5 mooduliga jaotuskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

JK70496 5 mooduliga jaotuskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

6 (7)

JK70499 3 mooduliga jaotuskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

JK70495 5 mooduliga Jaotuskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

JK70494 3 mooduliga jaotuskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

JK70493 3 mooduliga jaotuskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

JK70491 5 mooduliga Jaotuskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

JK70492 5 mooduliga jaotuskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

Maakaablid

Nr Algus Lõpp Mark Trassi pikkus, m

KPL409890 K01:AJ26247 M46 AHXAMK-W 3x120+35 Cu

581

MPL438595 F5:AJ26247 LK235713 AXPK 4G120 56

MPL438582 F1:AJ26247 JK70492 AXPK 4G240 104

MPL438597 F3:AJ26247 JK70497 AXPK 4G240 124

MPL438588 JK70497 JK70498 AXPK 4G240 124

MPL438594 JK70498 LK235719 AXPK 4G50 61

MPL438587 JK70498 JK70496 AXPK 4G240 55

MPL438593 JK70496 JK70499 AXPK 4G120 89

MPL438596 JK70499 LK235721 AXPK 4G50 38

MPL438586 JK70496 JK70495 AXPK 4G240 67

MPL438589 JK70495 LK235717 AXPK 4G50 19

MPL438590 JK70494 JK70495 AXPK 4G240 161

MPL438585 JK70493 JK70494 AXPK 4G240 107

MPL438584 JK70491 JK70493 AXPK 4G240 194

MPL438591 JK70491 LK235719 AXPK 4G50 49

MPL438598 JK70491 LK235710 AXPK 4G50 8

MPL438592 JK70492 LK235712 AXPK 4G50 17

MPL438583 JK70492 JK70491 AXPK 4G240 104

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

7 (7)

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E301-E302). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m (v.a. riigiteemaal). Kogu riigitee katastris paigaldatakse maakaabel sügavusele vähemalt 1,0m kaablikaitsetorusse 750N (v.a ristumisel teega). Ristumisel riigiteega paigaldatakse maakaabel kinnisel meetodil sügavusele vähemalt 1,5m teekattest.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

4. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

8 (7)

lubatud väärtust, lisada vajalik arv elektroode.

5. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.

Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast.

6. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

7. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

8. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

9. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

9 (7)

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

10. ELEKTRIPAIGALDISE AUDIT

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 11. JOONISED, ANDMETABELID

TÜÜP KOOD NIMI

Asendiplaan E201 13364P_JT3158_TP_EL_Asendiplaan

1W 2

1W 2

1W2 1W2 1W2

1, 0m

2, 0m

Nõmme-Tooma tee 67401:001:0404

Nõmme-Tooma tee 11 67401:001:0416

Nõmme-Tooma tee 9 67401:001:0414

Sassi 67401:001:1410

16120 Paralepa tee 67401:001:2010

1W2 proj. elektri maakaabelliin

katastriüksuste piirid IKÕ seadmise ala

TINGMÄRGID:

proj. elektri reservtoru

Pos 1

67401:001:2010; 16120 Paralepa tee

Töö nr

Mõõtkava Leht Kuupäev 03.06.2025

13364P / JT3158 Plaani koostajaProjekti koostaja

Projekti nimetus

Isikliku kasutusõiguse seadmise plaan

1-1Hepta Group Energy OÜ

Haapsalu linn, Nõmme küla, Nõmme-Tooma tee arenduse liitumine

1:250A.Jankovskaja

IKÕ ala pos nr

1

KV kood Registriosa nr, Katastriüksuse tunnus,

nimi ja sihtotstarve

transpordimaa

Ala pindala (m2)

3514361550, KV4323

TAOTLUS

TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 11413, Valge 4

Kellelt Asutuse või isiku nimi Hepta Group Energy OÜ

Registri- või isikukood 12502103

Juriidiline aadress

või elukoht

Teaduspargi tn 6/1, Mustamäe linnaosa, Tallinn, Harju

maakond, 12618

Kontaktaadress

Teaduspargi tn 6/1, Mustamäe linnaosa, Tallinn, Harju

maakond, 12618

Telefon 58806473

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt või selle osa,

volitused jne)

Dokumenti nimetus (esitatava dokumendi täpne nimetus) Dokumendi nr.

Elektritööprojekt

Nõmme-Tooma tee arenduse liitumine, Nõmme küla,

Haapsalu, Lääne maakond

JT3158

2. Objekti asukoht ( Maakond, vald, küla: Saare maakond, Saare vald, Alliklahe küla

Saare maakond, Saare vald, Jõe küla

Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:

Teekaitsevööndis kulgemine nr 16120 km 3.64 – 4.04 ; nr 6740405 tee km 0 – 0.14

Riigiteega ristumine nr 16120 Paralepa tee km 4.04

3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg

Orissaare alajaama Pöide fiidri rekonstrueerimine

2025

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus §

158 lõige 1 ja § 1581 lõige 1)

Uus maakaabelliin planeeriti algselt läbi Sisaski (38601:003:0102) kinnistu. Kuna aga

kooskõlastamine kinnistuomanikuga venis väga pikaks ning lähitulevikus suure tõenäosusega

lahendust ilmnemas ei ole siis sai trassi valimisel tehtud muudatus.

5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest

kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja Ees- ja

perekonnanimi Marek Banko

(juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri

Allkiri digitaalne

Taotluse esitamise kuupäev 2.06.2025

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. 13364P_JT3158

Elektrilevi tellimuse nr: EPP-925341

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond

Elektritööprojekt

Kontrollis: Sander Kulp

Projekteerija: Marek Banko

Tallinn, 05.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 6

3. KAABLI PAIGALDUSNÕUDED ........................................................................................... 7

4. MAANDAMINE JA MAANDUSPAIGALDISED .................................................................... 8

5. KAITSEVÖÖND .................................................................................................................. 8

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 8

7. EHITUSJÄÄTMED .............................................................................................................. 8

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 9

9. KÄIDUJUHEND .................................................................................................................. 9

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 9

11. JOONISED, ANDMETABELID ............................................................................................. 9

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

3 (7)

A S U K O H A S K E E M

Joonis 1. Nõmme-Tooma tee, Nõmme küla, Haapsalu linn, Lääne maakond.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis JT3158 on lahendatud Lääne maakonnas, Haapsalu linnas, Nõmme külas, Nõmme-Tooma teel elektriliitumine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 493114, 16.04.2025

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13364G, 17.04.2025.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti [email protected], projektijuhti [email protected] ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

5 (7)

1. PROJEKTLAHENDUS

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201-E206. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK235715

2-kohaline liitumiskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

LK235713 2-kohaline liitumiskilp

Nõmme-Tooma tee 11,Nõmme-Tooma tee, Haapsalu linn, Nõmme küla

LK235720 2-kohaline liitumiskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

LK235722 2-kohaline liitumiskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmmekaare tee 9, Haapsalu linn, Nõmme küla

LK235718 2-kohaline liitumiskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

LK235716 2-kohaline liitumiskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

LK235721 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

LK235717 2-kohaline liitumiskilp

Nõmmekaare tee 15 ja 17 Haapsalu linn, Nõmme küla

LK235723 2-kohaline liitumiskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

LK235714 2-kohaline liitumiskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmme-Tooma tee 1 Haapsalu linn, Nõmme küla

LK235709 2-kohaline liitumiskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

LK235710 2-kohaline liitumiskilp

Nõmme-Tooma tee 4 ja 6 Haapsalu linn, Nõmme küla

LK235711 2-kohaline liitumiskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

LK235712 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

JK70497 3 mooduliga jaotuskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

JK70498 5 mooduliga jaotuskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

JK70496 5 mooduliga jaotuskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

6 (7)

JK70499 3 mooduliga jaotuskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

JK70495 5 mooduliga Jaotuskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

JK70494 3 mooduliga jaotuskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

JK70493 3 mooduliga jaotuskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

JK70491 5 mooduliga Jaotuskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

JK70492 5 mooduliga jaotuskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

Maakaablid

Nr Algus Lõpp Mark Trassi pikkus, m

KPL409890 K01:AJ26247 M46 AHXAMK-W 3x120+35 Cu

581

MPL438595 F5:AJ26247 LK235713 AXPK 4G120 56

MPL438582 F1:AJ26247 JK70492 AXPK 4G240 104

MPL438597 F3:AJ26247 JK70497 AXPK 4G240 124

MPL438588 JK70497 JK70498 AXPK 4G240 124

MPL438594 JK70498 LK235719 AXPK 4G50 61

MPL438587 JK70498 JK70496 AXPK 4G240 55

MPL438593 JK70496 JK70499 AXPK 4G120 89

MPL438596 JK70499 LK235721 AXPK 4G50 38

MPL438586 JK70496 JK70495 AXPK 4G240 67

MPL438589 JK70495 LK235717 AXPK 4G50 19

MPL438590 JK70494 JK70495 AXPK 4G240 161

MPL438585 JK70493 JK70494 AXPK 4G240 107

MPL438584 JK70491 JK70493 AXPK 4G240 194

MPL438591 JK70491 LK235719 AXPK 4G50 49

MPL438598 JK70491 LK235710 AXPK 4G50 8

MPL438592 JK70492 LK235712 AXPK 4G50 17

MPL438583 JK70492 JK70491 AXPK 4G240 104

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

7 (7)

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E301-E302). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m (v.a. riigiteemaal). Kogu riigitee katastris paigaldatakse maakaabel sügavusele vähemalt 1,0m kaablikaitsetorusse 750N (v.a ristumisel teega). Ristumisel riigiteega paigaldatakse maakaabel kinnisel meetodil sügavusele vähemalt 1,5m teekattest.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

Juhul kui paas on kõrgemal kui projektne/eeldatav tehnovõrgu sügavus kaabel paigaldada süvistatult vähemalt 30cm paekihi sisse.

Vähim kaabli paiknemissügavus riigi transpordimaal on 60cm.

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2 KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2

Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

8 (7)

4. SUUNDPUURIMISE TEHNOLOOGIA Suundpuurimistööde esimene etapp on pilootpuurimine, mis teostatakse vastavalt projektile mahamärgitud liinile. Teine etapp on puuritava tunneli laiendamine soovitud suurusega tunneli saavutamiseni. Samaaegselt nende töödega toimub torude põkkkeevitamine. Peale laiendustöid saab alustada kaablikaitse hülsside sissevedamistöödega, mille käigus asetatakse kõige ette laiendi, mille külge haagitakse sisseveetav(ad) kaablihülss(id). Samal ajal pumbatakse läbi pilootvarraste bentoniidi lahust 3-5 korda rohkem puuritava pinnase mahust, et transportida üleliigne pinnas puurimistunnelist välja lõpukaevikutesse. Pinnasest küllastunud lahus imetatakse kaevikutest välja imuauto abil. Kogu puurimistööde ajal on kaablikaitse hülsid hermeetilised, et vältida pinnase ja muude osakeste sattumine hülssidesse. Hülssidena kasutatakse kaitsetorusid min. 1250N/ 16kN/m2.

5. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab lubatud väärtust, lisada vajalik arv elektroode.

6. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast.

7. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

8. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

9 (7)

asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

9. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

10. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

11. ELEKTRIPAIGALDISE AUDIT

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 12. JOONISED, ANDMETABELID

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

10 (7)

TÜÜP KOOD NIMI

Asendiplaan E201 13364P_JT3158_TP_EL_Asendiplaan

7 .1

9

7 .1

6 6

.8 5

7.46

7.33 7.49 7.64

7.45 7.61

7.77

7.50 7.50

7.79

7.90 7. 83

7.82

7.61

8.12

7.79

7.97

8.03

7.79 7.64

8.08

8.02 7.69

8.21

8.08 8.20

8.42

8.22 8.38

8.56

8.34

8.69 8.77

8.64

8.80

8.64

8.72

8.85

TP

8.50

8.70

8.95 8.11

8.35

8.58

8.90 8.29

8.54

9.04

8.26

8.69

9.10

8.35

8.80

9.15

8.37

8.90

9.07

8.33

8.83

9.01 8.27

8.80

9.00 8.29

8.82

8.96

8.56 8.80

8.85

8.81 8.45

8.50

8.82

8.89 8.56

8.40

8.25

67401:001:0467 Pullapää tee

67401:001:2010 16120 Paralepa tee

67401:001:0168 -

67401:001:0167 Pullapää

1W2 1W2

1W2

1W 2

1W2

1W2

1W 2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

HAAPSALU PAJ TERAVILJASALV F mastist M46 allaviik

Proj. keskpinge maakaabel kaitsetorus K01:AJ26247 - M46 KPL409890, AHXAMK-W 3x120+35 Cu Ltrass=581m Lkaabel=595m

Proj, keskpinge maakaablile paigaldada jätkumuhv

16120 Palarepa tee kaitsevööndis km 3.64-4.04

6740405 Pullapää tee kaitsevööndis km 0 - 0.14

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E201

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.73

5.31 6.59

6 .7

3

7 .2

8 7

.4 6

6.72

7.28 7.46

6.70

7.42 7.55

6.78

7.43 7.58

6 .9

7

7 .5

1 7

.6 9

7.02

7.64 7.81

7 .6

3

7.78

7.11

7 .4

9 7

.6 8

6 .7

0

7.37 7.62

7 .0

5

7 .5

0

7.55

6.92

7.31 7.42

7.39 7.28

6.77

6 .7

4

7 .2

8

7.45

6 .7

7 6

.8 7

7 .3

3 7

.4 1

6 .6

7

7 .3

4

6 .5

9

7 .2

4

6 .5

1

7.28

6 .6

1

7 .2

0

6.83 5.98

5.98

6.73 5.97

6.88

6.34

7.21

6 .2

0

7.28 7.11

6 .6

4 6

.4 3

6 .8

1 7

.1 2

6 .6

3 7

.0 4

7 .1

3 7 .3

4 6

.9 1

7 .3

6

7 .1

4 7 .2

1

6.97 7 .2

6

7.24 7.31 6.91

7 .3

8

6.80

6.54

7.00

Ø500 Bet5.98-6.02 7.39

67401:001:0416 Nõmme-Tooma tee 11

67401:001:0421 Nõmmekaare tee 3

67401:001:0418 Nõmmekaare tee 1

67401:001:0168 -

67401:001:0167 Pullapää

67401:001:0645 Haapsalu metskond 188

67401:001:2010 16120 Paralepa tee

67401:001:0516 Kiilitiiva

67401:001:0167 Pullapää

1W1

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

Proj. 2-kohaline liitumiskilp LK235713 -Tarbija 1: Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis

Proj. 2-kohaline liitumiskilp LK235720 -Tarbija 1: Nõmmekaare tee 1 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=65m Ristlõige nr:2

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=57m

Vajadusel teostada raadamine ~8m2

16120 Palarepa tee kaitsevööndis km 3.64-4.04

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E202

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

5.30

4.82

5.17

4.69

4.65 4.69

5.49

4.75

4.99

5.49

4.78

5.02

4.57 4.76

5.48

4.94

5.50

5.19

5.14

5.54

5.22

5.10

5.70

5.41

5.42

6.34

5.44

6.66

5.53

5.68

6.65

5.85

6 .8

1 7 .4

4

6 .7

5 8 .2

3

7 .2

7

6 .8

2

8 .0

4

6 .8

8

7 .7

7

6 .8

2

7 .3

4

6.66

6 .7

9

6 .2

1 7

.4 0

6.39 6.43

6.68

6.25

6.57

6.22

6.69

6.38

7.46

7.06

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.17

7.70

7.23

6.14

6 .6

7

6 .2

6 6

.7 3

6 .3

0

6 .7

7

7.55 6 .5

1

7 .4

5

6.78

7 .1

9

6 .8

0

7.31 6 .8

2 7

.2 8

6 .7

7 6

.8 5

6.89

6.97

6.78

6.94

7.15

7 .1

2 7

.0 6

7 .0

2

6 .9

5

7 .1

7

7.16

7.05

7 .0

9 7.09

7 .1

4

7 .1

1

7 .0

3 7 .0

6

7 .0

5

7 .0

2

7.04

7.00

6 .9

7

5.70

4.61 6.01

5.06 6.60

5.15 6.73

5.31 6.59

5.59

6.70

5.65

6.43

5.80 6.66

5.63 7.61

5.94 7.80

5.90

6.24

7.34

8.56

7.83

7.50

7.56 7.29 7.18 7.24

6.30

7.55

6.19

6 .3

0

6 .1

6 6

.2 2

6.18

6 .2

2

6.03 6.17 6.20

6.20 6.36

6.35 6.70

6.66 6.97

6.86 7.44 7.36

6.72

7.28 7.46

6.70

7.42 7.55

6.78

7.43 7.58

6 .9

7

7 .5

1 7

.6 9

7.02

7.64 7.81

7.17 7.70

7 .8

4

7.82

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

7.82

7.86

7 .6

3

7.78

7.11

7 .4

9 7

.6 8

6 .7

0

7.37 7.62

7 .0

5

7 .5

0

7.55

6.92

7.31 7.42

67401:001:0416 Nõmme-Tooma tee 11

67401:001:0421 Nõmmekaare tee 3

67401:001:0418 Nõmmekaare tee 1

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0412 Nõmme-Tooma tee 7

67401:001:0415 Nõmme-Tooma tee 10

67401:001:0426 Nõmmekaare tee 8

67401:001:0433 Nõmmekaare tee 18

67401:001:0417 Nõmmekaare tee 4

67401:001:0409 Nõmme-Tooma tee 5

67401:001:0413 Nõmme-Tooma tee 8

67401:001:1410 Sassi

67401:001:0645 Haapsalu metskond 188

67401:001:0516 Kiilitiiva

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W 2

1W2 1W2 1W2

1W2

F1:AJ26247 - JK70492 MPL438582, AXPK 4G240 Ltrass=104m Lkaabel=110m

Proj. maakaabel F3:AJ26247 - JK70497 MPL438597, AXPK 4G240 Ltrass=124m Lkaabel=130m

Teostada raadamine ~20m2

Teostada raadamine ~8m2

Proj. 2-kohaline liitumiskilp LK235713 -Tarbija 1: Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235720 -Tarbija 1: Nõmmekaare tee 1 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK

Proj. 2-kohaline liitumiskilp LK235711 -Tarbija 1: Nõmme-Tooma tee 7 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235710 -Tarbija 1: Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235716 -Tarbija 1: Nõmmekaare tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70492 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70491 ; 5 moodulkohta Esikülg tee poole

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK7049 Esikülg tee poole Paigaldada m

67401:001:0414 Nõmme-Tooma tee 9

Proj. maakaabel F5:AJ26247 - LK235713 MPL438595, AXPK 4G120 Ltrass=56m Lkaabel=62m

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Kaabli kõrval viis reservtoru, sh kinnistule Sassi 5x D160 1250N Ltoru=6x15m Ristlõige nr:1 16120 Paralepa tee ristumine km 4.04

Proj. alajaam AJ26247

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50 Ltrass=17m Lkaabel=21m Kaablikaitsetoru D110 750N

Proj. maakaabel JK70492 - JK70491 MPL438583, AXPK 4G240 Ltrass=104m Lkaabel=108m

2W 1

3W 1

3W1 3W1 3W1 3W1 3W1 3W1 3W1

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Proj. maakaabel JK70497 - MPL438588, AXPK 4G240 Ltrass=124 Lkaabel=128

16120 Palarepa tee kaitsevööndis km 3.64-4.04

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

Reservtorud (5tk)

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E203

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

4.79

4.14

4.74

4.11 3.97

4.64

3.99

4 .7

4 4

.1 5

3.76

4.35

3 .9

5

3.95

4.86

3.99

5.12

3.98

4.91

4.00

4.13 5.23

4.06

4.68

5.09

5.11

4.07

5.45

4.22

4.72

3.99

4.51 4.13

4.16

4.47

4.06

4.08

4.56

4.70

4.14

4.84 4.42

5.14 4.61

4.60

4.93

5.03 4.68

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

5.30

4.82

5.17

4.69

4.65 4.69

5.49

4.75

4.99

5.49

4.78

4.63

5.11

4.54

5.23 4.63

5.15

4.40 4.95

5.10

4.07

4. 33

4. 02

4.30 3.95

4.38 3.95

4.31 3.97

4.33 3.92

3.91

4.23

4.42

4.04

4.72

4.42

5.02

4.57 4.76

5.48

4.94

5.50

5.19

5.14

5.54

5.22

5.10

5.70

5.41

5.42

6.34

5.44

6.66

5.53

5.68

5.61

4.19

5.35

3.94 4.

75

3. 76

4.89

5.66 3.76 4.70

4.03 4.88

3.95

3.88

4.60 4.03

3.96

4.95

4.06 5.07

5.19 4.11

4.90

4.11

5.02

3.89

5.32 4.05

3.95

4.03

6.34

4.43

4.45 5.35

4.09

3.96

5.23 3.96

3.93

4.46

3.97

3.96

3 .9

5

4 .3

8

3.95

4.34

3.96

4.24

3.77 3.73

4.10

3.36

3.73

3.60

3.88

4. 05

3. 73

3.80

3.78

3.76

3.74 4.66

3.52

4.58

4.67

3.86 5.33

4.03

5.05

3.87 4.94

4.06 5.38

4.48 5.70

4.61 6.01

5.06 6.60

5.15 6.73

5.31 6.59

5.59

6.70

5.65

6.43

5.80 6.66

5.63

4.24

4.12

67401:001:0404 Nõmme-Tooma tee

67401:001:0427 Nõmmekaare tee 9

67401:001:0432 Nõmmekaare tee 13

67401:001:0421 Nõmmekaare tee 3

67401:001:0425 Nõmmekaare tee 7

67401:001:0429 Nõmmekaare tee 11

67401:001:0418 Nõmmekaare tee 1

67401:001:0434 Nõmmekaare tee 15

67401:001:0431 Nõmmekaare tee 16

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0422 Nõmmekaare tee 12

67401:001:0419 Nõmmekaare tee 6

67401:001:0415 Nõmme-Tooma tee 10

67401:001:0426 Nõmmekaare tee 8

67401:001:0417 Nõmmekaare tee 4

67401:001:0436 Nõmmekaare tee 17

67401:001:0428 Nõmmekaare tee 14

67401:001:0423 Nõmmekaare tee 5

67401:001:0424 Nõmmekaare tee 1067401:001:0413

Nõmme-Tooma tee 8

1W1 1W1

1W1 1W1

1W1 1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

2W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

1W1 1W1

Proj. maakaabel F3:AJ26247 - JK70497 MPL438597, AXPK 4G240 Ltrass=124m Lkaabel=130m

Proj. maakaabel JK70498 - JK70496 MPL438587, AXPK 4G240 Ltrass=55m Lkaabel=59m

Proj. maakaabel JK70496 - JK70495 MPL438586, AXPK 4G240 Ltrass=67m Lkaabel=71m

Teostada raadamine ~404m2

Proj. maakaabel JK70496 - JK70499 MPL438593, AXPK 4G120 Ltrass=89m Lkaabel=93m

Teostada raadamine ~95m2

Teostada raadamine ~20m2

Nõmme-Tooma tee -PK 3x16A; P2P -Tarbija 2: Nõmme-Tooma tee 11 -PK 3x20A; P2P

2-kohaline liitumiskilp LK235720 Nõmmekaare tee 1 -PK 3x20A; P2P

-Tarbija 2: Nõmmekaare tee 3 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235722 -Tarbija 1: Nõmmekaare tee 5 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 7 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 1-kohaline liitumiskilp LK235719 -Tarbija : Nõmmekaare tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235718 -Tarbija 1: Nõmmekaare tee 11 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 13 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235717 -Tarbija 1: Nõmmekaare tee 15 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 17 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235715 -Tarbija 1: Nõmmekaare tee 12 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 14 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P

liitumiskilp LK235712 Nõmme-Tooma tee 10 -PK 3x20A; P2P

-Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235716 -Tarbija 1: Nõmmekaare tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70497 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70498 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70496 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70495 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70494 ; 3 moodulkohta Esikülg tee poole

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70499 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. maakaabel JK70494 - JK70495 MPL438590 APK 4G240 Ltrass=161m Lkaabel=165m

Proj. maakaabel JK70495 - LK235717 MPL438589, AXPK 4G50 Ltrass=19m Lkaabel=23m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Proj. maakaabel JK70498 - LK235719 MPL438594, AXPK 4G50 Ltrass=61m Lkaabel=65m

Proj. maakaabel JK70497 - JK70498 MPL438588, AXPK 4G240 Ltrass=124m Lkaabel=128m

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E204

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.06

6.27

7.12

6.12

6.73

5.78

5.91

6.57

5.82

6.63

5.53

6.58

5.58

6.02

5.36

5.10 5.94 5.00

5.85

5.70

4.66

5.00

4.50

4.79

4.14

4.74

4.11 3.97

4.64

3.99

4 .7

4 4

.1 5

3.76

4.35

3 .9

5

3.95

4.86

3.99

5.12

3.98

4.91

4.00

4.13 5.23

4.06

4.68

5.09

5.11

4.07

5.45

4.22

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

4.65 4.69

6.93

6.79

6.80

6.80

6.70

6.77

6.75

6.64

6.58

6.62

6.37

6.45

6.51

6.24

6.25

6.57 6.63

7.07 6.09

7.40

5.91

6.87

5.74

7.39

5.95

6.59

5.67

5.63

6.50

5.40

6.41

5.23

4.87

5.94

5.60

4.64

5.42

4.18

5.61

4.19

5.35

3.94 4.

75

3. 76

4.89

5.66 3.76 4.70

4.03 4.88

3.95

3.88

4.60 4.03

3.96

4.95

4.06 5.07

5.19 4.11

4.90

4.11

5.33

4.71

4.12

67401:001:0404 Nõmme-Tooma tee

67401:001:0435 Nõmmekaare tee 20

67401:001:0408 Nõmme-Tooma tee 4

67401:001:0434 Nõmmekaare tee 15

67401:001:0431 Nõmmekaare tee 16

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0422 Nõmmekaare tee 12

67401:001:0426 Nõmmekaare tee 8

67401:001:0406 Nõmme-Tooma tee 2

67401:001:0433 Nõmmekaare tee 18

67401:001:0428 Nõmmekaare tee 14

67401:001:0424 Nõmmekaare tee 1067401:001:0413

Nõmme-Tooma tee 8

67401:001:0012 Haapsalu-Rohuküla raudtee

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 11W1

1W1

1W 1

Teostada raadamine ~404m2

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Teostada raadamine ~20m2

Proj. 2-kohaline liitumiskilp LK235717 -Tarbija 1: Nõmmekaare tee 15 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 17 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235715 -Tarbija 1: Nõmmekaare tee 12 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 14 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235723 -Tarbija 1: Nõmmekaare tee 16 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 18 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235714 -Tarbija 1: Nõmmekaare tee 20 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 2-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

liitumiskilp LK235710 Nõmme-Tooma tee 4 -PK 3x20A; P2P

-Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70495 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70494 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70493 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50

17m =21m

Kaablikaitsetoru D110

1 MPL438583, AXPK 4G240

Proj. maakaabel JK70493 - JK70494 MPL438585 AXPK 4G240 Ltrass=107m Lkaabel=111m

Proj. maakaabel JK70494 - JK70495 MPL438590 AXPK 4G240 Ltrass=161m Lkaabel=165m

Proj. maakaabel JK70494 - JK70495 MPL438590 APK 4G240 Ltrass=161m Lkaabel=165m

MPL438589, AXPK 4G50 Ltrass=19m Lkaabel=23m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Teostada raadamine ~404m2

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E205

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

6.06

6.27

7.12

6.12

6.73

5.78

5.91

6.57

5.82

6.63

5.53

6.58

5.58

6.02

5.36

5.03

5.05 4.73

5.31

4.78

5.33

5.11 5.18

4.84

5.37

4.86

6 .1

0

4.82

4.65 4.69

6 .8

1 7 .4

4

6 .7

5 8 .2

3

7 .2

7

6 .8

2

8 .0

4

6 .8

8

7 .7

7

6 .8

2

7 .3

4

6.66 6 .7

3

6 .3

0

6 .7

7

7.55 6 .5

1

7 .4

5

6.78

7 .1

9

6 .8

0

7.31 6 .8

2 7

.2 8

6 .7

7 6

.8 5

6.89

6.97

6.78

6.94

6.89

7 .7

6

7.05

6 .6

9

7 .6

8

6.96

6 .7

2

7.12

6.46

7.39

6.62

7.01

6.81 6.88

7.85

6.98

7.15

7 .1

2 7

.0 6

7 .0

2

6 .9

5

7 .1

7

7.16

7.05

7 .0

9 7.09

7 .1

4

7 .1

1

7 .0

3 7 .0

6

7 .0

5

7 .0

2 7.04

7.00

6 .9

7 6

.9 7

7.00

6.97

6 .9

2 6

.9 0

6 .6

7

6 .7

9

6.90

6.73

6 .7

3 6

.8 3

6 .7

7

6.94

6.77 6.87

6.90

7. 00

6.81

7.05

7.63 6.91

6.81

6.83 6.83

6.88

6.79

6.84

6.73 6.96

6.93

6.90

6.93

6.97

6.89 6.93

7.01

7 .0

5

7.15

7.14

6.98

7.15

6.99

6.92

6.87

6.83

6.93

6.79

6.80

6.80

6.70

6.77

6.75

6.64

6.58

6.62

6.37

6.45

6.51

6.24

6.25

6.57 6.63

7.07 6.09

7.40

5.91

6.87

5.74

7.39

5.95

6.59

5.67

5.63

6.50

5.40

67401:001:0435 Nõmmekaare tee 20

67401:001:0408 Nõmme-Tooma tee 4

67401:001:0407 Nõmme-Tooma tee 3

67401:001:0411 Nõmme-Tooma tee 6

67401:001:0412 Nõmme-Tooma tee 7

67401:001:0426 Nõmmekaare tee 8

67401:001:0405 Nõmme-Tooma tee 1

67401:001:0406 Nõmme-Tooma tee 2

67401:001:0433 Nõmmekaare tee 18

67401:001:0424 Nõmmekaare tee 10

67401:001:0409 Nõmme-Tooma tee 5

67401:001:0413 Nõmme-Tooma tee 8

1W 1

1W1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

2W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W1

1W 1

Lkaabel=110m

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Proj. maakaabel JK70491 - JK70493 MPL438584 AXPK 4G240 Ltrass=194m Lkaabel=198m

Teostada raadamine ~20m2

Proj. 2-kohaline liitumiskilp LK235723 -Tarbija 1: Nõmmekaare tee 16 -PK 3x20A; P2P -Tarbija 2: Nõmmekaare tee 18 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235714 -Tarbija 1: Nõmmekaare tee 20 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 2-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235709 -Tarbija 1: Nõmme-Tooma tee 3 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 5-PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235711 -Tarbija 1: Nõmme-Tooma tee 7 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 9 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235710 -Tarbija 1: Nõmme-Tooma tee 4 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 6 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235712 -Tarbija 1: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70492 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Projekteeritud jaotuskilp JK70493 ; 3 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 1-kohaline liitumiskilp LK235724 -Tarbija : Nõmme-Tooma tee 1 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

Projekteeritud jaotuskilp JK70491 ; 5 moodulkohta Esikülg tee poole Paigaldada märketulp

Proj. 2-kohaline liitumiskilp LK235721 -Tarbija 1: Nõmme-Tooma tee 8 -PK 3x20A; P2P -Tarbija 2: Nõmme-Tooma tee 10 -PK 3x20A; P2P -Kilp paigaldada esiküljega teepoole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus -Paigaldada märketulp

67401:001:0414 Nõmme-Tooma tee 9

Proj. maakaabel JK70492 - LK235712 MPL438592, AXPK 4G50 Ltrass=17m Lkaabel=21m Kaablikaitsetoru D110 750N

Proj. maakaabel JK70492 - JK70491 MPL438583, AXPK 4G240 Ltrass=104m Lkaabel=108m

Proj. maakaabel JK70491 - LK235710 MPL438598, AXPK 4G50 Ltrass=8m Lkaabel=12m Kaablikaitsetoru PVC, D110 750N

Proj. maakaabel JK70491 - LK235724 MPL438591, AXPK 4G50 Ltrass=49m Lkaabel=53m Proj. maakaabel LK235709 - LK235714 MPL438584 Ühes kaevikus 2 kaablit

Proj. maakaabel JK70493 - JK70494 MPL438585 AXPK 4G240 Ltrass=107m Lkaabel=111m

Proj. maakaabel JK70499 - LK235721 MPL438596, AXPK 4G50 Ltrass=38m Lkaabel=42m

Tingmärgid, projekteeritud, Hepta Group Energy OÜ töö nr. 13364P_JT3158

Liitumiskilp

Jaotuskilp

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

Madalpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Keskpinge maakaabel, X-kaablite arv, kaitsetorus tugevusega 450N, kui ei ole määratud teisiti

Kaitsetoru tugevusega 750N

Kaitsetoru tugevusega 1250N

PROJEKTEERITUD RESERVTORU TARBIJAKAABLI SISESTAMISEKS

Puurimiskaevik

Komplektalajaam

Raadamisalsa: planeeritud raiemaht ≈ 534 m2

Jätkumuhv keskpinge maakaablile

XW1

XW2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E206

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP 1:1000

MÄRKUSED: 1. Tarbija elektrikaablitele paigaldada reservtoru PVC D50 450N, L=2m. Tarbijakaablite

toru otsad tuua maa peale ning isoleeida. 2. Madalpinge maakaablid paigaldada 1,0m sügavusele. 3. Tööde käigus rikutud katted taastada endisele tasemele. 4. Kilbid paigaldada vastavalt tootja juhisele. 5. Koordinaadid riiklikus L-Est97, kõrgused EH2000 süsteemis. 6. Katastriüksuste piirid saadud Maa-ametist seisuga 30.04.2025

4

9

Ristlõige Nr. 1

Te e t

elg

67401:001:2010 16120 Paralepa tee

67401:001:1410 Sassi

67401:001:0414 Nõmme-Tooma tee 9

Haljasala Sõidutee

7.46

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.66 6.97

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

1W 2

1W2 1W2 1W2

1W2

3W 1

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:1

E301

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

4

9

Ristlõige Nr. 2 67401:001:0167 Pullapää

Haljasala Haljasala Haljasala Haljasala

6.77 6.87

7.33 7.41

6.67

7.34

6.59

7.24

6.51

7.28

6.61

7.20

6 .8

3 5

.9 8

5 .9

8 6. 73

5 .9

7 6 .8

8

6 .3

4

7.21

6.20

7.28 7.11

6.64 6.43 6.81 7.12 6.63

7.04 7.13

7.34 6.91

7.36

7.14

7.21

6.97

7.26

7.24

7.31 6.91

7.38

6.80

6.54

7.00

6.99 6.68 7.34

7.46

7.02 6.75

7.17

7.44

7.19

7.16 6.85

7.46

7 .3

3 7

.4 9

7.64

Ø 50

0 Be

t 5. 98

-6 .0

2 7.

39

67 40

1: 00

1: 20

10 16

12 0

Pa ra

le pa

te e

67 40

1: 00

1: 01

67

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

16.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:2

E302

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

4

9

Ristlõige Nr. 1

Te e t

elg

67401:001:2010 16120 Paralepa tee

67401:001:1410 Sassi

67401:001:0414 Nõmme-Tooma tee 9

Haljasala Sõidutee

7.46

6.92

6.58

7.01 8.08

6.97

8.02 7.15

7.00 7.70

7.02

7.72

6.96

6.66 6.97

7 .5

0

7.80

7 .8

1 7

.8 3

7 .6

2

6 .9

9 6

.9 8

7 .7

0 7

.8 8

7.62

7.10

7.72

6.72

7.56

7 .7

4 7

.8 0

1W 2

1W 2

1W2 1W2 1W2 1W2

3W 1

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

04.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:1

E301

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

4

9

Ristlõige Nr. 2 67401:001:0167 Pullapää

Haljasala Haljasala Haljasala Haljasala

6.77 6.87

7.33 7.41

6.67

7.34

6.59

7.24

6.51

7.28

6.61

7.20

6 .8

3 5

.9 8

5 .9

8 6. 73

5 .9

7 6 .8

8

6 .3

4

7.21

6.20

7.28 7.11

6.64 6.43 6.81 7.12 6.63

7.04 7.13

7.34 6.91

7.36

7.14

7.21

6.97

7.26

7.24

7.31 6.91

7.38

6.80

6.54

7.00

6.99 6.68 7.34

7.46

7.02 6.75

7.17

7.44

7.19

7.16 6.85

7.46

7 .3

3 7

.4 9

7.64

Ø 50

0 Be

t 5. 98

-6 .0

2 7.

39

67 40

1: 00

1: 20

10 16

12 0

Pa ra

le pa

te e

67 40

1: 00

1: 01

67

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

04.06.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Ristlõige nr:2

E302

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu, Lääne maakond

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

M. Banko

13364P_JT3158TP -

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid;

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. JT3158

Elektrilevi projekti nr: EPP-925341

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond

Elektritööprojekt

Kontrollis: Sander Kulp

Projekteerija: Marek Banko

Tallinn, 05.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 6

3. KAABLI PAIGALDUSNÕUDED ........................................................................................... 7

4. MAANDAMINE JA MAANDUSPAIGALDISED .................................................................... 7

5. KAITSEVÖÖND .................................................................................................................. 8

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 8

7. EHITUSJÄÄTMED .............................................................................................................. 8

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 8

9. KÄIDUJUHEND .................................................................................................................. 8

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 9

11. JOONISED, ANDMETABELID ............................................................................................. 9

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

3 (7)

A S U K O H A S K E E M

Joonis 1. Nõmme-Tooma tee, Nõmme küla, Haapsalu linn, Lääne maakond.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis JT3158 on lahendatud Lääne maakonnas, Haapsalu linnas, Nõmme külas, Nõmme-Tooma teel elektriliitumine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 493114, 16.04.2025

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13364G, 17.04.2025.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti [email protected], projektijuhti [email protected] ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

5 (7)

1. PROJEKTLAHENDUS

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201-E206. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK235715

2-kohaline liitumiskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

LK235713 2-kohaline liitumiskilp

Nõmme-Tooma tee 11,Nõmme-Tooma tee, Haapsalu linn, Nõmme küla

LK235720 2-kohaline liitumiskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

LK235722 2-kohaline liitumiskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmmekaare tee 9, Haapsalu linn, Nõmme küla

LK235718 2-kohaline liitumiskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

LK235716 2-kohaline liitumiskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

LK235721 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

LK235717 2-kohaline liitumiskilp

Nõmmekaare tee 15 ja 17 Haapsalu linn, Nõmme küla

LK235723 2-kohaline liitumiskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

LK235714 2-kohaline liitumiskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

LK235719 1-kohaline liitumiskilp

Nõmme-Tooma tee 1 Haapsalu linn, Nõmme küla

LK235709 2-kohaline liitumiskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

LK235710 2-kohaline liitumiskilp

Nõmme-Tooma tee 4 ja 6 Haapsalu linn, Nõmme küla

LK235711 2-kohaline liitumiskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

LK235712 2-kohaline liitumiskilp

Nõmme-Tooma tee 8 ja 10 Haapsalu linn, Nõmme küla

JK70497 3 mooduliga jaotuskilp

Nõmmekaare tee 1 ja 3, Haapsalu linn, Nõmme küla

JK70498 5 mooduliga jaotuskilp

Nõmmekaare tee 5 ja 7, Haapsalu linn, Nõmme küla

JK70496 5 mooduliga jaotuskilp

Nõmmekaare tee 11 ja 13 Haapsalu linn, Nõmme küla

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

6 (7)

JK70499 3 mooduliga jaotuskilp

Nõmmekaare tee 4 ja 6, Haapsalu linn, Nõmme küla

JK70495 5 mooduliga Jaotuskilp

Nõmmekaare tee 12 ja 14 Haapsalu linn, Nõmme küla

JK70494 3 mooduliga jaotuskilp

Nõmmekaare tee 16 ja 18 Haapsalu linn, Nõmme küla

JK70493 3 mooduliga jaotuskilp

Nõmmekaare tee 20 ja Nõmme-Tooma tee 2, Haapsalu linn, Nõmme küla

JK70491 5 mooduliga Jaotuskilp

Nõmme-Tooma tee 3 ja 5 Haapsalu linn, Nõmme küla

JK70492 5 mooduliga jaotuskilp

Nõmme-Tooma tee 7 ja 9 Haapsalu linn, Nõmme küla

Maakaablid

Nr Algus Lõpp Mark Trassi pikkus, m

KPL409890 K01:AJ26247 M46 AHXAMK-W 3x120+35 Cu

581

MPL438595 F5:AJ26247 LK235713 AXPK 4G120 56

MPL438582 F1:AJ26247 JK70492 AXPK 4G240 104

MPL438597 F3:AJ26247 JK70497 AXPK 4G240 124

MPL438588 JK70497 JK70498 AXPK 4G240 124

MPL438594 JK70498 LK235719 AXPK 4G50 61

MPL438587 JK70498 JK70496 AXPK 4G240 55

MPL438593 JK70496 JK70499 AXPK 4G120 89

MPL438596 JK70499 LK235721 AXPK 4G50 38

MPL438586 JK70496 JK70495 AXPK 4G240 67

MPL438589 JK70495 LK235717 AXPK 4G50 19

MPL438590 JK70494 JK70495 AXPK 4G240 161

MPL438585 JK70493 JK70494 AXPK 4G240 107

MPL438584 JK70491 JK70493 AXPK 4G240 194

MPL438591 JK70491 LK235719 AXPK 4G50 49

MPL438598 JK70491 LK235710 AXPK 4G50 8

MPL438592 JK70492 LK235712 AXPK 4G50 17

MPL438583 JK70492 JK70491 AXPK 4G240 104

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

7 (7)

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E301-E302). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m (v.a. riigiteemaal). Kogu riigitee katastris paigaldatakse maakaabel sügavusele vähemalt 1,0m kaablikaitsetorusse 750N (v.a ristumisel teega). Ristumisel riigiteega paigaldatakse maakaabel kinnisel meetodil sügavusele vähemalt 1,5m teekattest.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

4. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

8 (7)

lubatud väärtust, lisada vajalik arv elektroode.

5. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.

Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast.

6. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

7. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

8. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

9. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

Nõmme-Tooma tee arenduse liitumine, Nõmme küla, Haapsalu linn, Lääne maakond, Töö nr. JT3158;

05.2025

9 (7)

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

10. ELEKTRIPAIGALDISE AUDIT

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 11. JOONISED, ANDMETABELID

TÜÜP KOOD NIMI

Asendiplaan E201 13364P_JT3158_TP_EL_Asendiplaan

1W 2

1W 2

1W2 1W2 1W2

1, 0m

2, 0m

Nõmme-Tooma tee 67401:001:0404

Nõmme-Tooma tee 11 67401:001:0416

Nõmme-Tooma tee 9 67401:001:0414

Sassi 67401:001:1410

16120 Paralepa tee 67401:001:2010

1W2 proj. elektri maakaabelliin

katastriüksuste piirid IKÕ seadmise ala

TINGMÄRGID:

proj. elektri reservtoru

Pos 1

67401:001:2010; 16120 Paralepa tee

Töö nr

Mõõtkava Leht Kuupäev 03.06.2025

13364P / JT3158 Plaani koostajaProjekti koostaja

Projekti nimetus

Isikliku kasutusõiguse seadmise plaan

1-1Hepta Group Energy OÜ

Haapsalu linn, Nõmme küla, Nõmme-Tooma tee arenduse liitumine

1:250A.Jankovskaja

IKÕ ala pos nr

1

KV kood Registriosa nr, Katastriüksuse tunnus,

nimi ja sihtotstarve

transpordimaa

Ala pindala (m2)

3514361550, KV4323

TAOTLUS

TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 11413, Valge 4

Kellelt Asutuse või isiku nimi Hepta Group Energy OÜ

Registri- või isikukood 12502103

Juriidiline aadress

või elukoht

Teaduspargi tn 6/1, Mustamäe linnaosa, Tallinn, Harju

maakond, 12618

Kontaktaadress

Teaduspargi tn 6/1, Mustamäe linnaosa, Tallinn, Harju

maakond, 12618

Telefon 58806473

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt või selle osa,

volitused jne)

Dokumenti nimetus (esitatava dokumendi täpne nimetus) Dokumendi nr.

Elektritööprojekt

Nõmme-Tooma tee arenduse liitumine, Nõmme küla,

Haapsalu, Lääne maakond

JT3158

2. Objekti asukoht ( Maakond, vald, küla: Saare maakond, Saare vald, Alliklahe küla

Saare maakond, Saare vald, Jõe küla

Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:

Teekaitsevööndis kulgemine nr 16120 km 3.64 – 4.04 ; nr 6740405 tee km 0 – 0.14

Riigiteega ristumine nr 16120 Paralepa tee km 4.04

3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg

Orissaare alajaama Pöide fiidri rekonstrueerimine

2025

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus §

158 lõige 1 ja § 1581 lõige 1)

Uus maakaabelliin planeeriti algselt läbi Sisaski (38601:003:0102) kinnistu. Kuna aga

kooskõlastamine kinnistuomanikuga venis väga pikaks ning lähitulevikus suure tõenäosusega

lahendust ilmnemas ei ole siis sai trassi valimisel tehtud muudatus.

5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest

kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja Ees- ja

perekonnanimi Marek Banko

(juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri

Allkiri digitaalne

Taotluse esitamise kuupäev 2.06.2025
