E-kiri.eml

From: Erik Bauman <[email protected]>
Sent: Friday, June 20, 2025 10:51 AM
To: Marje-Ly Rebas <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; 'Mati Tiivas' <[email protected]>; 'Aivar Lainjärv' <[email protected]>; 'Triin Tippi' <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere!

Viisime palved sisse ja saadan allkirjastatud kausta.

Tervitades

Erik Bauman
Teedeprojekt OÜ | teedeinsener | mob: 56 694 779 | e-post: [email protected]

From: Marje-Ly Rebas <[email protected]>
Sent: neljapäev, 19. juuni 2025 12:06
To: Erik Bauman <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; 'Mati Tiivas' <[email protected]>; 'Aivar Lainjärv' <[email protected]>; 'Triin Tippi' <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere

Eelnevate märkustega korras.

Üks palve veel – palun lisage joonisele riigitee number ja nimetus ning katastriüksuse tunnus. Ristumiskohtade kilometraaž (riigitee nr 15127 km 0,05 ja km 0,095) peab olema välja toodud ka projekti tiitellehel.

Edasine tegevuskava.

Palun vormistage liikluskorralduse/ristumiskohtade ümberehituse projekt digikonteinerina (Teedeprojekt OÜ esindaja/vastutava projekteerija) allkirjaga.
Lisan projekti ristumiskoha ehitamise lepingu juurde, saadan COOP-le lepingu (Transpordiameti tüüpleping) allkirjastamiseks.
Peale ristumiskoha lepingu allkirjastamist saame ehitusloa menetlusega edasi minna.

From: Erik Bauman <[email protected]>
Sent: Tuesday, June 17, 2025 1:38 PM
To: Marje-Ly Rebas <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; 'Mati Tiivas' <[email protected]>; 'Aivar Lainjärv' <[email protected]>; 'Triin Tippi' <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere!

Lisan muudetud lahenduse ning kirjutan vastused märkustele:

3. Nihutasime hoone osa sõidutee kohalt välja.

a) Loobusime ka kattemärgistusest.

b) Nihutatud õigele kohale.

c) Asfalti seisukord on rahuldav ja sobilik kattemärgistuse peale kandmiseks.

Tervitades

Erik Bauman
Teedeprojekt OÜ | teedeinsener | mob: 56 694 779 | e-post: [email protected]

From: Marje-Ly Rebas <[email protected]>
Sent: neljapäev, 12. juuni 2025 09:23
To: Erik Bauman <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; 'Mati Tiivas' <[email protected]>; 'Aivar Lainjärv' <[email protected]>; 'Triin Tippi' <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere

Käsitlen ainult punkti, mille osas on veel märkusi.

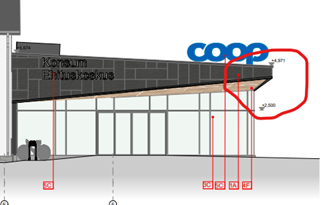

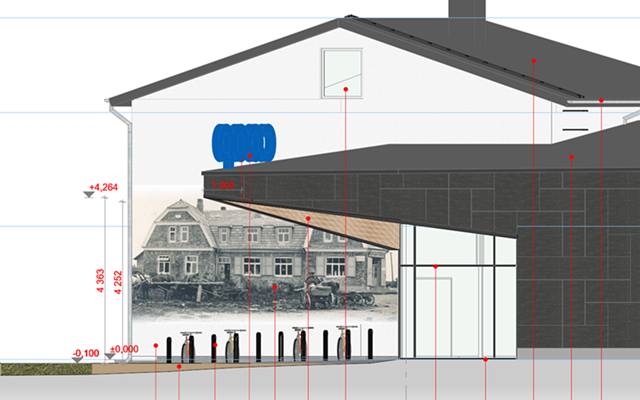

3. Hoone eenduva osa tipuava kõrgus on 4,2 m. Kui lisada asendiplaani joonisele kogu pöördekoridor (mahapööre + suundumine hoone taha), on näha, et auto liikumine toimub peaaegu kuni eendi madalama osani, kus ava kõrgus on ca 3,3 m. Arvestama peab ka sellega, et maapind põhja poole tõuseb. Sõiduki liikumiseks vajalik vaba ruum on vaja kindlasti üle kontrollida.

Lisaks:

Ülekäiguraja asukoht, suund ebaloogiline – peaks olema kõnniteede kulgemisega samas suunas, mitte vastupidises diagonaalis; peab olema kõnniteest kõnniteeni. Kui ülekäigurajad, peavad lisaks olema mõlemal (ka vasakpoolne, Jaani 1 kinnistu edelanurgas) ülekäigurajal ka märgid, ainult teekattemärgistusega ülekäiguradasid ei tehta. Ettepanek viia nõuetega kooskõlla (asukoht, märgid lisada). Kuna mõlemad mahasõidud on valdavalt teeninduspääsud kaubaautodele (kas ka neile, kes sõidavad taaratagastuskoha juurde?), võib nendest ka loobuda.

Viitenoole asukoht ebaloogiline. Kas peaks viitama liiklusmärgi asukohale?

Kas asfaldi seisukord parkla poolsel küljel on sobilik markeerimiseks või on enne vaja remontida? Kontrollida, vajadusel näidata remonditav ala.

From: Erik Bauman <[email protected]>
Sent: Monday, June 2, 2025 2:01 PM
To: Marje-Ly Rebas <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; 'Mati Tiivas' <[email protected]>; 'Aivar Lainjärv' <[email protected]>; 'Triin Tippi' <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere!

Lisan korrigeeritud lahenduse ning vastused märkustele:

Ok.
Ok.
Hoone sissepääsu katuse kõrgus on üle 4,2m, seega piisav. Põhiprojektis saab lahendust veel täpsustada.

Lisatud.
Lisatud info joonisele.
Piire külgneb jalakäijate alaga. Arvestatud on mõlemale poole 0,25m ohutusriba, seega jalakäijate vaba ruum on seal 2,0m.
Ohutuse seisukohast on kindlasti jah kõige parem üks sisse- ja väljapääs. Elektriautod pääsevad laadima mööda seda sama juurdepääsu.
Piirde katkestus oli dimensioneeritud VILprojekt töö järgi ja sealt tulenevate pöörderaadiuste järgi. Vallalt saadud info kohaselt tuleb seal arvestada reisibussiga. Arvestasime ja saime piirde katkestuse 10m peale.
Vasakule ei saa nihutada, kuna seal on turuplats ja ristumine riigiteega sautuks ka nurga alla, mis ei ole hea.

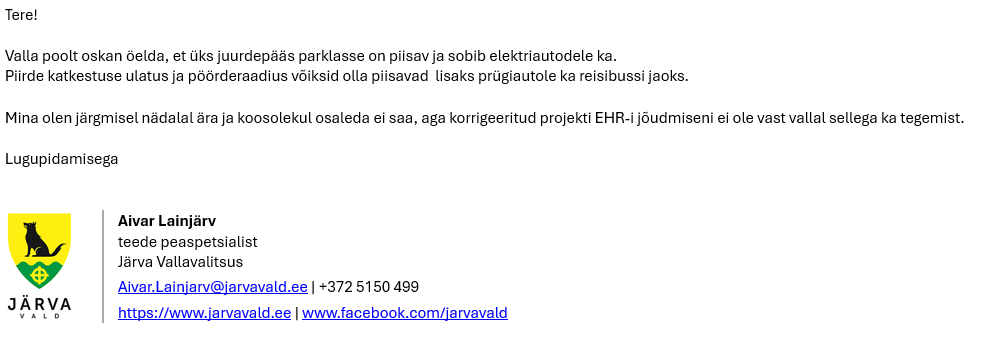

Valla vastus siin

Palun seega jällegi kiiret tagasisidet, et saaksime protsessiga edasi.

Tervitades

Erik Bauman
Teedeprojekt OÜ | teedeinsener | mob: 56 694 779 | e-post: [email protected]

From: Marje-Ly Rebas <[email protected]>
Sent: teisipäev, 27. mai 2025 16:14
To: Erik Bauman <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>; Herkki Rõõm <[email protected]>; Mati Tiivas <[email protected]>
Subject: RE: Järva-Jaani Konsum

Tere

Vaatasime projekti koos Herkkiga läbi, märkused järgnevad:

Künnise lahendus sobib.
Invaparkla asukoht sobib.
Kas hoone sissepääsu katuse kõrgus on piisav, et manöövrit tegev kaubaauto ei sõida katusesse?

Vasakpoolne ülekäigurada näidata likvideeritavana (lisaks viites olevale märkusele ka likvideeritava objekti leppemärk).
Projektist ei selgu piirde tüüp. Kuna projekti TL-osa jääb ristumiskoha lepingu lisaks ehk sisuliselt projekt, mille järgi ehitatakse, peab kogu vajalik info olema projektis.
Piirde kaugus jalakäijate alast? Siduda mõõtketti.
Kas parklasse ainult üks sisse- ja väljapääs? Kuidas pääsevad elektriautod laadima?
Miks on piirde katkestus nii lai (15 m)? Diagonaalis pöörete tegemise oht.
Kas piirdeta osa ei saa nihutada vasakule?
Kuna on oluline, et lahendus peab sobima ka vallale – kas vald on lahendust näinud? Nende ettepanekud?

From: Erik Bauman <[email protected]>
Sent: Thursday, May 22, 2025 9:17 AM
To: Marje-Ly Rebas <[email protected]>
Cc: 'Helina Niitvähi' <[email protected]>
Subject: Järva-Jaani Konsum

Tere!

Vastavalt esmaspäevasel koosolekul kokku lepitule viisime täiendused sisse ning saadan lahenduse, enne uuesti EHR-i esitamist, kooskõlastamiseks.

Perspektiivne künnise lahendus on joonisel näidatud punase punktiiriga ja ühtlasi kooskõlastatud VIL Projektiga.

Palun seega võimalikult operatiivset tagasisidet, et saaksime ehitusloa menetlusega kiirelt lõpuni liikuda.

Küsimuste korral võtta julgelt ühendust.

Tervitades

Erik Bauman
Teedeprojekt OÜ | teedeinsener | mob: 56 694 779 | e-post: [email protected]

T03323_EP_v03_TL.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

ERIK BAUMAN PNOEE-38011050324 2025-06-20 07:49:04

T03323_EP_TL-3-01_v03_Seletuskiri.pdf

November 2024

Töö nr: T03323

Järva vald, Järva-Jaani alev

Järva-Jaani Konsumi juurdeehitus

(riigitee nr 15127 km 0,05 ja km 0,095 ristumiskohad)

EELPROJEKT

TEEDEEHITUSLIK OSA

Koostaja: TEEDEPROJEKT OÜ

Kanali tee 4, 10112 Tallinn

tel +372 682 57 17, [email protected]

rg-kood 11365874

MTR reg-nr EPE001067, EEP003359,

EEK001233, ELK000052

Tellija: Arhitektuuribüroo Luhse ja Tuhal OÜ

Gonsori 25-1, 10147 Tallinn

tel +372 6 418 741, [email protected]

Arendaja: Järva Tarbijate Ühistu

Tööstuse tn 11, Paide linn, Paide linn, Järva maakond 72720

Projektijuht: Erik Bauman

Projekteerija: Renek Loorens

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 2/14

SISUKORD

1 Üldosa ................................................................................................................................. 4

1.1 Ülevaade ...................................................................................................................... 4

1.2 Lähtematerjalid ja uuringud ......................................................................................... 4

1.3 Seotud planeeringud ja ehitusprojektid ....................................................................... 5

2 Olemasoleva olukorra kirjeldus ......................................................................................... 5

2.1 Ehitusgeoloogilised tingimused ................................................................................... 7

3 Projektlahendus .................................................................................................................. 8

3.1 Plaanilahendus ja liikluskorraldus ............................................................................... 8

3.2 Vertikaalplaneering ..................................................................................................... 8

3.3 Muldkeha ja katend ..................................................................................................... 8

3.4 Veeviimarid ............................................................................................................... 11

3.5 Liikluskorraldus- ja ohutusvahendid ......................................................................... 11

3.6 Tehnovõrgud .............................................................................................................. 12

3.7 Muinsuskaitse ............................................................................................................ 12

3.8 Keskkonnakaitse ........................................................................................................ 12

4 Tööde teostamine ............................................................................................................. 13

4.1 Üldosa ........................................................................................................................ 13

4.2 Ettevalmistustööd ...................................................................................................... 13

4.3 Ehitusaegse liikluskorraldus ...................................................................................... 14

5 Hooldusjuhend ................................................................................................................. 14

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 3/14

Joonised

Jrk Joonise nimetus Lõik Mõõtkava Joonise nr Lehe nr

1. Asukoha skeem AS-1 1

2. Asendiplaan 1:500 TL-1 1

3. Liikluskorraldus 1:500 T-2 1

4. Vertikaalplaneering 1:500 AS-4 1

5. Konstruktiivsed lõiked 1:50 TL-4 1

Lisad

Jrk Lisa nimetus

1. Maakatastri kitsenduste kaardi väljavõte

Kasutustingimused:

Koosatud materjalid on tervikuna autoriõiguse objekt ning nende kasutamisel tuleb järgida autorikaitse seaduses

sätestatud korda. Materjalide kasutamine õppe- ja mitteärilistel eesmärkidel on lubatud, kui viidatakse algallikale.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 4/14

1 Üldosa

1.1 Ülevaade

Käesolev projekt on koostatud Arhitektuuribüroo Luhse ja Tuhal OÜ tellimusel. Projektiga

hõlmatav ala paikneb Järva-Jaani alevis, Jaani tn 1 kinnistul ning selle lähiümbruses.

Käesoleva töö eesmärgiks on projekteeritava kauplushoone laiendamisele tee-ehitusprojekti

koostamine eelprojekti mahus.

1.1.1 Tellija

Arhitektuuribüroo Luhse ja Tuhal OÜ

Gonsori 25-1, 10147 Tallinn

6 418 741, [email protected]

Kontaktisik: Helina Niitvähi

1.1.2 Arendaja

Järva Tarbijate Ühistu

Tööstuse tn 11, Paide linn, Paide linn, Järva maakond 72720

Kontaktisik: Tiiu Lunts

1.1.3 Projekteerija

Teedeprojekt OÜ, Kanali tee 4, 10112 Tallinn

Tel. 682 5717, [email protected]

Projektijuht: Erik Bauman

Projekteerija: Renek Loorens

1.2 Lähtematerjalid ja uuringud

Projekt on koostatud lähtudes Arhitektibüroo Luhse ja Tuhal arhitektuursest projektlahendusest

(Järva-Jaani Konsumi juurdeehitus, töö nr 2320).

Teostatud uuringud on toodud alljärgnevas tabelis.

Tabel 1. Uuringute loetelu

Nimetus Valmimise aeg Töö nr Koostaja

Geodeetiline mõõdistamine 04.2024 TT-6877 IB REIB OÜ

Geoloogiline uuring 06.2024 GE-3556 IB REIB OÜ

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 5/14

1.3 Seotud planeeringud ja ehitusprojektid

• Järva-Jaani valla üldplaneering

Joonis 1. Väljavõte Järva-Jaani valla üldplaneeringust (kehtestatud 27.08.2009)

• Riigitee nr 15127 Järva-Jaani - Pikevere - Ebavere tee km 0,0-0,200 tee paremal küljel

teega piirneva keskväljaku parkla mahasõitude ja jalgtee eskiislahendus (VILprojekt

OÜ töö nr VP24008)

2 Olemasoleva olukorra kirjeldus

Ümberehitatav hoone asub katastriüksusel Jaani tn 1, katastritunnusega 25701:001:0025,

sihtotstarbega ärimaa.

Kauplus jääb Järva-Jaani keskväljaku alale. Lõunast piirab kinnistut riigimaantee 15127 Järva-

Jaani-Pikevere-Ebavere ning põhjast Järva-Jaani kirikuaed. Kinnistu maapind tõuseb põhja

suunas ca 3m.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 6/14

Foto 1. Jaani 1 kinnistu (Maa-ameti ortofoto 05.2022)

Jaani 1 kinnistule ulatuvad mitmed piiranguvööndid, mis on esitatud alljärgnevas tabelis.

Detailsemad andmed paiknevad seletuskirja lisas 2 „Maakatastri kitsenduste kaardi väljavõte.“

Tabel 2. Maakatastri väljavõte (Maa-amet 2024)

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 7/14

2.1 Ehitusgeoloogilised tingimused

(Väljavõte REIB OÜ ehitusgeoloogiliste uuringute aruandest)

Üldiseloomustus

Uurimispiirkond jääb Pandivere kõrgustiku edelanõlvale, lainja reljeefiga alale. Aluspõhjaks

on Siluri ladestu Llandovery ladestiku Tamsalu kihistu lubjakivi. Pinnakatte paksus on 7 m ja

ta on esindatud täite, mulla, möllsavi ja moreeniga.

Maapind on tasane absoluutkõrgusega 103.65…102.10 m, väike lang on Jaani tänava suunas..

Maaalal paiknevad laohoone ja kauplusehooned.. Geoloogilist ehitust on käsitletud kihtide

kaupa ülalt alla.

Geotehnilised kihid

Asfalt on kaupluste ja lao vahelisel alal teekatendiks 0.05…0.07 m paksuselt.

Täide (kiht 1) moodustab 0.55…1.0 m paksuse kihi. Ta koosneb mullas, liivast, kruusast,

killustikust ja tellisetükkidest.

Muld (kiht 2) on 0.50 m paksuselt säilinud täitepinnase all PA-2 asukohas.

Möllsavi (kiht 3) levib 0.7 m paksuselt uuringuala kesk- ja lõunaosas. Pinnas on poolpehme

konsistentsiga ning keskmiselt kokkusurutav. Liivmoreen on pinnakattes valdav. Lõimise ja

voolavuspiiri järgi on tegemist väheplastse savise peenliivaga. Geotehniliste omaduste järgi

esineb kaks kihti.

Sitke kuni poolkõva liivmoreen (kiht 4) on moreenikompleksi ülemiseks 1.4…2.4 m

paksuseks kihiks. Kihi pealispind jääb 0.6…2.4 m sügavusele maapinnast, absoluutkõrgusele

103.0…100.8 m. Moreen on helepruun ja sisaldab kruusa ja veeriseid 5…10%.

Surupenetratsiooni eritakistus (qc) on kihis 1.7…10.8, keskmiselt 6.1 MPa. .Pinnas on

keskmiselt kokkusurutav.

Poolkõva kuni kõva liivmoreen (kiht 5) moodustab 3.4 m paksuse kihi. Kruusa ja veriste

sisaldus on 10…15%. Löökpenetreerimisel oli löökide arv 20 cm läbimiseks (N20SA) 10…62,

keskmiselt 23 lööki, dünaamiline takistus (qd) on keskmiselt 13.8 MPa.

Lubjakivi (kiht 6) jääb penetreerimisandmeil 7 m sügavusele maapinnast, absoluutkõrgusele

95.45 m. Lubjakivi on kaljupinnas.

Põhjavesi

Pinnasevett välitööde ajal (5.06.2024.a.) puuraukudes ei esinenud. Kevadel lumesulamise ajal

ning suuremate sadude järgselt võib möllsavi peal mulla ja täitekihis tekkida ajutise iseloomuga

ülavesi.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 8/14

3 Projektlahendus

3.1 Plaanilahendus ja liikluskorraldus

Hoone ümbruse teede plaanilahendus on välja töötatud Arhitektibüroo Luhse ja Tuhal OÜ töö

nr 2320 alusel. Projekteeritava kauplushoonele kaubaveokite juurdepääsu tagamiseks on

planeeritud ümbersõidutee Jaani 1 kinnistu serva mööda. Veoautode liiklus toimub

ühesuunaliselt vastupäeva. Sõidutee katte laiuseks on planeeritud 4,0 – 4,2 m, mis võimaldab

ohutut ja sujuvat liiklemist kuni 16,5m pikkusel sadulveokil.

Kaupluse maantee poolse kõnnitee laiendamine toimub maantee arvelt, et tagada jalakäijatele

piisavalt ruumi. Kõnnitee laiendamisel arvestatakse paralleelselt projekteeritava tööga: riigitee

nr 15127 Järva-Jaani - Pikevere - Ebavere tee km 0,0-0,200 tee paremal küljel teega piirneva

keskväljaku parkla mahasõitude ja jalgtee eskiislahendus (VILprojekt OÜ töö nr VP24008).

Sõidutee laiuseks äärekivide vahel on planeeritud 7,0m.

Kaupluste külastajad saavad parkida Jaani tn 2a/Keskväljak kinnistul. Kuna kaupluse

peasissekäigu asukoht nihkub Jaani tn 1 kinnistu idapoolsesse serva, lisatakse maanteele uus

ülekäigurada. Olemasolev ülekäigurada likvideeritakse. Kaupluse esine maanteelõik Pika ja

Laia tn vahel on ette nähtud 30 km/h kiiruspiirang, mille tähistamiseks on projekteeritud

liiklusmärgid 351. Seniks kuni pole välja ehitatud maantee lõunapoolse serva jalgratta- ja

jalgteed, tähistatakse jalakäijate liiklemisala kollase 2,5m laiuse vöötrajaga. Lisaks sellele tuleb

see eraldada sõiduteest plastikpiirdega. Plastikpiiretena kasutada järgmist toodet või analoogi:

3.2 Vertikaalplaneering

Vertikaalplaneeringu koostamisel on lähtutud olemasolevatest kõrgusarvudest ja kavandatava

hoone laienduse absoluutkõrgusest 102,10 m.

Sademeveed juhitakse restkaevudesse. Maantee serva on projekteeritud 10 cm kõrgune

äärekivi, kaupluse ümbruses kinnistul 8 cm. Ülekäiguradade juures vähendatakse äärekivi

kõrgus 1,5-le ning projekteeritud invaparkimis kohas 4,0 cm-ni. Naaberkinnistutega suure

kõrgusvahe tõttu nähakse ette tugimüür koos piirdega. Müüri maksimaalne kõrgus tee pinnast

on 232 cm (kinnistu kirde nurk). Tugimüür projekteeritakse hoone konstruktiivses osas.

3.3 Muldkeha ja katend

Olemasoleva külmakerkeohtliku pinnase tõttu on ette nähtud projekteeritud sõidutee ja jalgtee

katendi pinnast väljakaeve vähemalt 1,0 m sügavuselt. Katendi alla rajada külmakerkeohutust

materjalist kiht, mille terastikuline koostis peab jääma alloleval graafikul 1 alasse 70.

Täitematerjali peal saavutada kandevõime Ev2 45 MPa.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 9/14

Muldkeha aluspinnas ja täitematerjali kihid peavad olema nõuetekohaselt tihendatud.

Tihendusteguri kontrolliks võib kasutada ka Inspector-seadmeid, muldkeha tihendustegur peab

olema vähemalt 0,92 (üksikmõõtmistel 0,90). Kandevõime kontrolli saab teostada Dynatest

LWD seadmega.

Graafik 2. Täitematerjali ja liiva terastikuline koostis

Täitematerjali paksus võib varieeruda, kuid ei tohi olla väiksem projektiga ette nähtust.

Olemasolevale pinnasele või täitematerjalile rajada kruusliivast aluskiht. Aluse materjal peab

vastama terastikulisele koostisele, mille sõela väli jääb graafikul 1 alasse 100. Kiht tihendada

tegurini 0,95. Kihi peal saavutada kandevõime Ev2 vastavalt konstruktiivsetel ristlõigetel

tooduga.

Käesoleva ehitusprojekti puhul on tegemist kinnistut ja selle hoonestust teenindavate

erakasutuses ühendusteedega, kus on arvetatud sadulveoki koormusega katendile. Seetõttu on

vajalik rakendada katendite tüüpkonstruktsioone sõltuvalt funktsioonist, et katta kasutusaja

koormusvahemikud. Sobiv ning end heast küljest tõestanud tüüpkonstruktsioonide valiku

juhend on Tallinna Linnavalitsuse 18. septembri 2019 määruse nr 27 „Teekatendi- ja

kaevukonstruktsioonide projekteerimisele, rajamisele ja remondile esitatavad nõuded“ Lisa 1

„Sillutiskivi, asfalt- ja tsementbetooniga teede ja tänavate tüüpkonstruktsioonide

projekteerimisele, rajamisele ja remondile esitatavad nõuded“.

Nimetatud juhendi alusel on koormusklassiks raskeveokite alal valitud D4 (Evaj≥290 MPa) ja

kõnniteel selle tüüpkatend.

Katendikihtide ehitamisel juhinduda:

• KILLUSTIKUST KATENDIKIHTIDE EHITAMISE JUHEND Kinnitatud

Transpordiameti peadirektori käskkirjaga 26.01.2022 nr. 1.1-7/22/43

• ASFALDIST KATENDIKIHTIDE EHITAMISE JUHIS Kinnitatud Transpordiameti

maanteehoiuteenistuse direktori korraldus 16.04.2021 nr 1.1-3/21/162

Projekteeritud katendikonstruktsioonid

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 10/14

TÜÜP 1

AC 16 surf 5cm

AC 32 base 6cm

Fraktsioneeritud killustikust alus, Ev2=151MPa 30cm

Kruusliiv (peenosis =7%), Ev2=69MPa 30cm

Külmakerkeohutu olemasolev pinnas või täitematerjal (peenosis =15%), Ev2=45MPa =29cm

Olemasolev pinnas (liivmoreen) Ev2=20MPa

TÜÜP 2

Betoonkivi 6cm

Paigalduskiht, killustik fr. 2/4 3cm

Fraktsioneeritud killustikust alus, Ev2=100MPa 20cm

Kruusliiv (peenosis =7%), Ev2=57MPa 20cm

Külmakerkeohutu olemasolev pinnas või täitematerjal (peenosis =15%), Ev2=45MPa =51cm

Olemasolev pinnas (liivmoreen) Ev2=20MPa

Märkused

1. Alused ja katted rajada vastavalt "Tee ehitamise kvaliteedi nõuetele" (Majandus- ja

taristuministri 03.08.2015. a. määrus nr 101).

2. Projekteeritavad ja planeeritavad kommunikatsioonide trassid tuleb paigaldada enne

teekatendi ehitust.

Äärekivid

Projekteeritud betoonäärekivid on ristlõikega 15x29 cm ja 8x20 cm peavad vastama standardile

EVS-EN 1340:2003 ”Betoonist äärekivid. Nõuded ja katsemeetodid”. Äärekivid peavad olema

valmistatud tardkivimi baasil (klass 3).

Alla 4,0 m äärekiviraadiusega kõverate puhul kasutada vastava raadiusega äärekive või

lühendatud äärekive pikkusega mitte üle 0,5 m. Kõveratel ei tohi äärekivide vaheline vuuk olla

suurem kui 10 mm.

Äärekivide paigaldamisel kasutada sängitusbetooni margiga C16/20, mis peab olema toodetud

vastavalt EVS-EN 206-1 nõuetele. Kivid paigaldatakse betoonist kihile ja toestatakse

betooniga. Sängitusbetooni paksus peab olema vähemalt 8 cm ning selle all vähemalt 15 cm

killustikku. Ka madalate äärekivide paigaldusel tuleb tagada nõutud killustikukihi paksus.

Sillutiskivid

Betoonist sillutuskivid peavad vastama standardile EVS-EN 1338 „Betoonist sillutiskivid.

Nõuded ja katsemeetodid." Sillutuskivide paigaldamisel vastu klaaspaneele tuleb teostada

deformatsioonivuugid vastavalt hoone konstruktiivsele lahendusele.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 11/14

3.4 Veeviimarid

Sademevesi juhitakse piki ja põikkalletega projekteeritavatesse restkaevudesse. Kaevude

rajamisel sõidutee katendisee arvestada Tallinna tüüpkatendite juhendiga peatükk 3.2.

Paigaldada koormusjaotusplaadid vältimaks hilisemaid kaevude vajumisi.

3.5 Liikluskorraldus- ja ohutusvahendid

Käesoleva projektiga on ette nähtud paigaldada uued liiklusmärgid määramaks ära

liikluskorralduse projektiga hõlmatavas piirkonnas.

Projekteeritud liiklusmärgid peavad oma kujult vastama EVS 613 toodud nõuetele.

Liiklusmärgid, liiklusmärgipostid ja kinnitustarvikud peavad vastama standardile EVS-EN

12899. Märkide kile (sh kile klass) peavad vastama standarditele EVS 613 ja EVS-EN 12899.

Liiklusmärgid tuleb paigaldada vastavalt Eesti Vabariigis kehtivatele õigusaktidele või

normdokumentidele. Märgipostide paigaldamisel veenduda, et see ei satuks maa-aluse

tehnorajatise peale.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 12/14

3.6 Tehnovõrgud

Rajatavale hoonele vajalike kommunikatsioonidega ühendamiseks on koostatud eraldi seisvad

tööosad:

• Elektri ja side - Electrical Solutions OÜ Töö nr.112402

• Vesi ja kanalisatsioon – VVK EnergiaProjekt OÜ töö nr.38-24

3.7 Muinsuskaitse

Maa-ameti geoportaalis kitsenduste kaardilt on näha, et projekteeritavasse alasse ulatuvad

järgmised kinnismälestiste kaitsevööndid:

Kui tööd piirduvad ainult mälestise kaitsevööndi alaga, tuleb enne tööde algust esitada

Muinsuskaitseametile tööde tegemise teatis (MuKS § 59 lg 3). Teatise esitamine

Muinsuskaitseametile ei ole vajalik, kui projekt on eelnevalt ametiga kooskõlastatud.

Ülejäänud projektialal tuleb kaevetöödel arvestada arheoloogiliste leidude ja arheoloogilise

kultuurkihi ilmsikstuleku võimalusega. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60) on

leidja sellisel juhul kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest

Muinsuskaitseametile.

3.8 Keskkonnakaitse

Töövõtja peab oma tegevuses lähtuma headest ehitustavadest ning ei tohi kahjustada

keskkonda.

Töövõtja peab vältima saasteainete sattumist pinnasesse ja/või (põhja) vette. Kütused ja õlid

peavad olema ladustatud viisil, mis välistab võimalikud lekked. Töövõtja peab olema valmis

hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat

teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud.

Kogu üleskaevatud pinnas, freesitud materjal ja kivimaterjal tuleb ladustada ja säilitada

kohaliku omavalitsusega kooskõlastatud laoplatsidel. Töövõtja ei tohi kõrvaldada rohkem

taimkatet, põõsaid ja puid, kui projektis ette nähtud. Töövõtja peab vältima maastiku

kahjustumist. Kõik praht ja jäätmed tuleb käidelda vastavalt Eestis kehtivatele nõuetele.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 13/14

Tööde piirkonnas peavad olema prügikonteinerid ning kõik tekkivad jäätmed tuleb ladustada

sinna. Jäätmete ladustamine väljaspool selleks ettenähtud kohti on keelatud. Kõik ehitustööde

ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras.

Puude kaitsmine ehitustööde ajal

Ehitustööde vahetusse lähedusse jäävaid olemasolevaid puid tuleb kaitsta vigastuste eest. Puu

tüve kaitsmiseks paigaldatakse selle ümber püstised prussid. Tüve ja prusside vahele tuleb

panna pehmendus (kivivill, autorehvid vms). Prussidest kaitse peaks ulatuma kogu tüve

kõrguseni. Tuleb vältida raskete veokite liikumist ja ehitusmaterjalide ladustamist puude

juurtele. Tallamise eest kaitset vajav juurestik ulatub vähemalt puu võra välisjooneni. Juhul kui

ruumipuudus sunnib ehitusmaterjale puu alla ladustama, siis kaetakse koht ca. 20 cm paksuse

liivakihiga ja paigaldatakse puidust restid materjali alusteks. Kaevetööde teostamisel tohib

võimalikult vähe kahjustada puude juuri. Üle 4 cm jämedusi juuri ei tohiks läbi raiuda. Kui see

on aga möödapääsmatu, siis tuleb see tellida litsentseeritud arboristilt.

Olemasolevate puude võradele tuleb teostada hooldus- ja kujunduslõikust.

4 Tööde teostamine

4.1 Üldosa

Ehitustööde teostamisel peab juhinduma teetööde tehnilistest kirjeldustest

(https://transpordiamet.ee/media/2669/download) ning Eestis kehtivatest teehoiutöödega

seotud seadustest, standarditest, normdokumentidest ja juhenditest. Kõik tööd peab töövõtja

teostama vastavuses heade ehitustavadega ning tegema seda viisil, mis ei kahjusta ümbritsevat

keskkonda. Juhul kui ilmnevad tööd, mis ei kajastu eelpool mainitud dokumentides, siis tuleb

lähtuda töödele tee omaniku poolt kehtestatud tehnoloogilistest juhistest ja vastuvõtu

eeskirjadest, arvestades Eesti Vabariigi standardite, nende puudumisel teiste riikide standardite

nõudeid. Kasutada võib ainult materjale ja tooteid, milliste vastavus on tõestatud.

Ehitustehnoloogia ja kvaliteet peab vastama teetööde tehniliste kirjeldustele ning normidele ja

juhenditele, mis on jõus ehitusperioodil. Tööde teostamisel tuleb arvestada kaasnevaid töid ja

kulutusi (materjali vedu, kaevamine karjäärist, paigaldamine, ehitusjäätmete käitlemine jm).

4.2 Ettevalmistustööd

Vahetult enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma

kõikide tehnovõrkude valdajate esindajad. Lisaks on töövõtja kohustatud enne tööde algust

teavitama kõiki teisi asjast huvitatud osapooli, keda käesolev projekt puudutab. Ehitaja ei tohi

kahjustada olemasolevaid õhu- ja maakaabelliine ning torujuhtmeid. Kõik tööd tuleb

kooskõlastada võrguvaldajatega. Ehitustööde teostamisel tuleb arvestada käesoleva projekti

kooskõlastuste koondnimekirjas märgitud tingimustega. Tehnovõrkude ümbertõstmisel tuleb

edastada tehnovõrkude valdajatele teostusjoonised, sealhulgas reserv- ja kaitsetorude

paigaldamise teostusjoonised.

Kaevetööde teostamisel tohib võimalikult vähe kahjustada puude juuri. Üle 4 cm jämedusi juuri

ei tohiks läbi raiuda. Kui see on aga möödapääsmatu, siis tuleb see tellida litsentseeritud

arboristilt.

Töö nr: T03323 väljatrükk: 20.06.2025

Töö nimetus: Järva-Jaani Konsumi juurdeehitus EELPROJEKT

Teedeprojekt OÜ LK 14/14

Olemasolev sõidutee kate lammutatakse. Eemaldatakse olemasolevad betoonäärekivid parkla

servast. Vana katendikonstruktsioon kaevatakse välja. Vana teekatte freesimisel saadud

freesipuru on võimalik taaskasutada sõidutee aluskihis teistel objektidel.

Ehitustööde piirkonda ei jää geodeetilise mõõdistusvõrgu punkte.

4.3 Ehitusaegse liikluskorraldus

Ehitustööde ajaks puudub vajadust tänavate täielikuks sulgemiseks. Olenevalt ehitustööde

etappidest peab ehitaja koostama vahetult enne tööde algust liiklusskeemid. Viimased tuleb

kooskõlastada Järva vallaga.

Liikluskorraldus teetööde ajal peab olema otstarbekas ning arvestama töö kestvust, iseloomu ja

liiklusolusid. Ükski piirang ei tohi olla suurem, kesta kauem ega olla kehtestatud varem või

pikemale teelõigule, kui see on vajalik. Teetööde ajal peab olema liikumispuudega,

lapsevankriga ja teistele liiklejatele tagatud juurdepääs nende elukohta ja kinnisvarale, samuti

üldkasutatavatele paikadele, kui see enne teetöid oli olemas. Kui juurdepääsu ei ole võimalik

tagada tee lühiajalisel sulgemisel, siis selles lepitakse eelnevalt kokku nimetatud kohtade

omanike või valdajatega.

Teabetahvlid paigaldada vähemalt 1 nädal enne ehitustööde algust.

Liiklus tuleb korraldada vastavalt määrusele „Nõuded ajutisele liikluskorraldusele“

(13.07.2018 nr 43).

5 Hooldusjuhend

Teed ja nende toimimiseks vajalikud rajatised tuleb hoida korras viisil, et need vastaksid

nõuetele ning tagatud oleksid tingimused ohutuks liiklemiseks.

Tee ja rajatiste hooldus teostada vastavalt hoolduslepingule lähtudes Majandus ja taristuministri

14.07.2015 vastu võetud määrusest nr 92 "Tee seisundinõuded".

Seletuskirja koostas: Renek Loorens

T03323_EP_TL-4-01_v01_Asukoht.pdf

OBJEKTI ASUKOHT Aluskaart: Maa-amet 2023

30.10.24 29.10.24

TÖÖ NIMETUS:

STAADIUM:

KOOST.

PLOT.

TÖÖ NR:

T03323

Teedeprojekt OÜ rg-kood 11365874

Kanali tee 4, 10112 Tallinn tel +372 682 5717

[email protected] MTR reg-nr EPE001067, EEP003359, EEK001233

ELK000052

JOONISE NR: LEHE NR:

R.LOORENSPROJEKTEERIJA:

PROJEKTIJUHT: E.BAUMAN JÄRVA-JAANI KONSUMI JUURDEEHITUS

OBJEKTI ASUKOHT:

JOONISE NIMETUS:

JÄRVA-JAANI ALEV, JÄRVA VALD JÄRVA MAAKOND

TELLIJA:

EP

KUUPÄEV: MÕÕTKAVA:

LUHSE JA TUHAL OÜ

ASUKOHA SKEEM

AS-1 1

T03323_EP_TL-4-02_v03_Asend.pdf

TINGMÄRGID

PROJEKTEERITUD TEE TELG PROJEKTEERITUD KATTE SERV

PROJEKTEERITUD NÕLV PROJEKTEERITUD TUGIMÜÜR KOOS PIIDEAIAGA

PROJEKTEERITUD LIIKLUSMÄRGI POST

NÕUTAV NÄHTAVUSE PIIR

PROJEKTEERITUD SÕIDUTEE BETOONÄÄREKIVI 150x290

ÄÄREKIVI KÕRGUS, cm PROJEKTEERITUD KÕNNITEE ÄÄREKIVI 80x200

8 1,5

1:2

4

PROJEKTEERITUD RESTKAEV

KAITSEVÖÖND - MUINSUS

10

KAITSEVÖÖND - MAANTEE

PROJEKTEERITUD PLASTIKPIIRDESÜSTEEM. 1800x240xH880mm

LIKVIDEERITAV OBJEKT

PROJEKTEERITUD BETOONKIVI (80mm / 60 mm)

KATTED

PROJEKTEERITUD HALJASTUS (MURU)

PROJEKTEERITUD A/B KATTEGA SÕIDUTEE (TÜÜP 1)

Juhataja 1.12

10,3 m 2

WC 1.24

2,8 m 2

Taara vastuvõtt1.14 5,3 m 2

Taaraladu 1.15

43,1 m 2 Liha/Kala 1.16

7,5 m 2

Piimakamber 1.23

28,3 m 2

Müügisaal ja üldalad1.09 938,1 m 2

Ladu 1.11

299,2 m 2

Ehituskeskus 1.08

281,0 m 2

Serveriruum 1.04

11,5 m 2

Külmajaam 1.03

63,5 m 2

Kilbiruum 1.05

25,5 m 2

inva WC 1.07

6,5 m 2

Trepikoda 1.01

10,2 m 2

Sink/Vorst 1.17

7,5 m 2 Puju

1.18 10,9 m 2

Koristusruum 1.25

3,9 m 2

Kontor 1.13

19,1 m 2

Köök/Ettevalmistus+Nõudepesu1.19 21,4 m 2

Pagari sügavkülm 1.22

9,8 m 2

Jäätise sügavkülm1.21 9,0 m 2

Puju sügavkülm 1.20

8,2 m 2

Tuulekoda 1.10

9,2 m 2

A

B

C

D

E

F

G

9

8

7

6

5

4

3

2

1

1A

±0,00=abs. 102.10

Põrandaluukredeliga 800x800mm

REI 120

R4.5

R8.0

R6.5

0.00 = 102.10

Kinnismälestis Järva-Jaani kirikuaed

11

Betoonkivi paigaldamisel vastu klaaspaketti järgida hoone konstruktiivset lahendust

101.60 [101.93 ol-olev) 1) 100.51 De200 2) 100.56 De160

4

Ø400/ 315

Liitumispunkt (K) Ol-olev

101.93 100.65

101.90 100.70 RK-1

102.17 100.55

101.98 100.40

PROJEKTEERITUD IMBVÄLJAK Imbkastid Aco Stormbrixx HD 1.2x0.6x0.6 (h), kokku 231 tk (62 m3) kolmes kihis. Killustikust tasanduskiht paksusega 0.5 m. Maa-pind: 101.75 Imbväljaku peale: 100.55 Imbväljaku alla: 98.75 Pinnasevesi: puudus sügavusel 97.00

100.25

101.95 100.85RK-2

101.86 100.86 RK-3

101.15 100.60RK-4

100.25

102.00 100.82

101.71 100.85 RK-5

V1 1

K1 1

K21 K21

K2 1

Proovivõtukaev PVK 315

II-klassi õli-bensiinipüüdur E 65LM koos liiva-mudapüüduriga

De315<0.004 De315<0.004

D e2

50 >0

.0 04

D e2

00 >0

.0 04

D e2

00 >0

.0 04

D e1

60 >0

.0 07

D e1

60 <0

.0 07

Rasvapüüdur REN 2

Maa-kraan DN32 Liitumispunkt (V) Ol-olev

Projekt. veesisend PE PN10 DN25 (De32) 1.80 m sügavusel maa-pinnast

Projekt. veesisend PE PN10 DN25 (De32) 1.80 m sügavusel maa-pinnast, hülsstorus. Projekt. veemõõdusõlm

keldri tehnoruumis

Imbväljaku tuulutus

ÕP tuulutus

RP tuulutus katusele

Pos.1

Pos.2

Keldri põrand=99.80

Perpspektiivne valgusti ja toitekaabel Toite ning valgusti lahendus antakse Tänava projektiga VILprojekt OÜ tööle nr VP24008

W1.2W1.2

W1.2

Demonteeritav valgusti. Paigadada uude kohta Ülekäiguraja valgustiks

Valgusti nihutada uude kohta Ol. olev toitekaabel liigutada koos mastiga ning säilitada vajadusel pikendada kasutades kaablimuhvi

Olemasolev Elektrilevi AS liitumiskilp

W 1

Peakaitse hoonele 315A

W 1.

1 W

1. 1

0.5 0

16.70

5.40

4.00

0.90 4.20

1.15

R4.0

Perspektiivne künnis

1.5 0

6.00

10.00

ARHITEKTUUR AB LUHSE & TUHAL 2320

PROJ. OLEMASOLEV HOONESTUS

JUURDEPÄÄS KINNISTULE

PROJ. HOONE PEASISSEPÄÄS

PROJ. JUURDEEHITUS

PROJ. TULEKINDEL SEIN REI 120

PROJ. JALGRATASTE PARKIMINE - min. 12 kohta

LIKVIDEERITAV HALJASTUS

OLEMASOLEV NAABERHOONESTUS

LIKVIDEERITAV RAJATIS VÕI MUU OBJEKT

TEHNILISED NÄITAJAD:

KINNISTU PINDALA

KINNISTU SIHTOTSTARVE

PARKIMISKOHTADE ARV HOONE KORRUSELISUS TULEPÜSIVUS TP2

2

3535 m²

1 INVA

PROJEKTEERITAV EHITISEALUNE PIND Ärimaa 100% 1978,1 m²

PLAANEERITAV TÄISEHITUSE % 56,2%

PROJ. VARIKATUS

PROJ. HOONE PÄÄS LATTU

PROJ. PRÜGIKONTEINRID

OLEMASOLEV HÜDRANT nr6

K11 Projekteeritud olmereovee kanalisatsioon (Kinnistu kanalisatsioonitoru)

V11 Projekteeritud veetoru (Kinnistu veevärgi toru)

Tingmärgid VVK EnergiaProjekt OÜ töö nr.38-24:

K21 Projekteeritud sademevee kanalisatsioon (Kinnistu kanalisatsioonitoru)

K3 Projekteeritud tehnoloogiline (köögi) kanalisatsioon (Kinnistu kanalisatsioonitoru)

Tingmärgid Electrical Solutions OÜ Töö nr.112402:

W1 Projekteeritud hoone toitekaabel, kaablikaitsetorus, dØ160mm, 750N

Projekteeritud õlipüüduri signaalkaabell, kaablikaitsetorus, dØ75mm, 750N Kaabel MMO 7x1.5

Kaabel AXPK Plus 4G185

Likvideeritav kaabel

Likvideeritav valgusti

Projekteeritav välisvalgusti mastil

Toitelkaabel täpsustada vastavalt olemasoelvale valgustusliiniline Projekteeritud välisvalgusti toitekaabel, dØ75mm, 750N

MUUDATUSED: MÄRKUSED: Projektlahendus arvestab VILprojekt OÜ tööga VP24008

20.06.25 17.06.25

TÖÖ NIMETUS:

STAADIUM:

KOOST.

PLOT.

Mõõdist.:OÜ REIB 04.2024töö nr.:GEOALUS: TT-6867

TÖÖ NR:

T03323

Teedeprojekt OÜ rg-kood 11365874

Kanali tee 4, 10112 Tallinn tel +372 682 5717

[email protected] MTR reg-nr EPE001067, EEP003359, EEK001233

ELK000052

JOONISE NR: LEHE NR:

R.LOORENSPROJEKTEERIJA:

PROJEKTIJUHT: E.BAUMAN JÄRVA-JAANI KONSUMI JUURDEEHITUS

OBJEKTI ASUKOHT:

JOONISE NIMETUS:

JÄRVA-JAANI ALEV, JÄRVA VALD JÄRVA MAAKOND

TELLIJA:

EP

KUUPÄEV: MÕÕTKAVA:

EH2000 SÜSTEEMISKõrgused:

Koordinaadid: L-EST97 SÜSTEEMIS

LUHSE JA TUHAL OÜ

ASENDIPLAAN

TL-1 1

1:500

W

N

E

S

T03323_EP_TL-4-03_v03_Liiklus.pdf

921

PROJEKTEERITUD LIIKLUSMÄRK / OLEMASOLEV LIIKLUSMÄRK

44.50

221

PROJEKTEERITUD KATTEMÄRGISTUS

PROJEKTEERITUD LIIKLUSMÄRGI POST

221*

PROJEKTEERITUD RESTKAEV LIKVIDEERITAV OBJEKT

PROJEKTEERITUD BETOONKIVI (80mm / 60 mm)

KATTED

PROJEKTEERITUD HALJASTUS (MURU)

PROJEKTEERITUD A/B KATTEGA SÕIDUTEE (TÜÜP 1)

TINGMÄRGID

PROJEKTEERITUD TEE TELG

PROJEKTEERITUD KATTE SERV

PROJEKTEERITUD NÕLV

PROJEKTEERITUD TUGIMÜÜR KOOS PIIDEAIAGA

NÕUTAV NÄHTAVUSE PIIR

PROJEKTEERITUD SÕIDUTEE BETOONÄÄREKIVI 150x290

ÄÄREKIVI KÕRGUS, cm PROJEKTEERITUD KÕNNITEE ÄÄREKIVI 80x200

8 1,5

1:2

410

KAITSEVÖÖND - MAANTEE

PROJEKTEERITUD PLASTIKPIIRDESÜSTEEM. 1800x240xH880mm

Juhataja 1.12

10,3 m 2

WC 1.24

2,8 m 2

Taara vastuvõtt1.14 5,3 m 2

Taaraladu 1.15

43,1 m 2 Liha/Kala 1.16

7,5 m 2

Piimakamber 1.23

28,3 m 2

Müügisaal ja üldalad1.09 938,1 m 2

Ladu 1.11

299,2 m 2

Ehituskeskus 1.08

281,0 m 2

Serveriruum 1.04

11,5 m 2

Külmajaam 1.03

63,5 m 2

Kilbiruum 1.05

25,5 m 2

inva WC 1.07

6,5 m 2

Trepikoda 1.01

10,2 m 2

Sink/Vorst 1.17

7,5 m 2 Puju

1.18 10,9 m 2

Koristusruum 1.25

3,9 m 2

Kontor 1.13

19,1 m 2

Köök/Ettevalmistus+Nõudepesu1.19 21,4 m 2

Pagari sügavkülm 1.22

9,8 m 2

Jäätise sügavkülm1.21 9,0 m 2

Puju sügavkülm 1.20

8,2 m 2

Tuulekoda 1.10

9,2 m 2

A

B

C

D

E

F

G

9

8

7

6

5

4

3

2

1

1A

±0,00=abs. 102.10

Põrandaluukredeliga 800x800mm

REI 120

3.0 0

Ol.olev kattemärgistus

R4.5

R8.0

R6.5

Olemasolev ülekäigurada likvideerida. Kattemärgistus eemaldada

945a

60 m

5 m

60 m

5 m3.0

0

0.00 = 102.10

102.30

102.20

102.0

101.9

101.8

101.7

102.40

11

Betoonkivi paigaldamisel vastu klaaspaketti järgida hoone konstruktiivset lahendust

54 4*

543*

544*

54 3*

362* 842*

851*

331 II kl. I gr.

842

35 1

II k

l. I

gr .

30

PAIGALDADA OL.OLEVA VALGUSTIMASTI KÜLGE

351 II kl. I gr.

30

36 2*

84 2*

85 1*

544

54 3

II kl. 0 gr.

54 4

543

II k

l. 0

gr .

331 Paigaldada hoone külge

II kl. I gr.

AJUTINE KATTEMÄRGISTUS

686b II kl. 0 gr.

Tingmärgid Electrical Solutions OÜ Töö nr.112402:

Perpspektiivne valgusti ja toitekaabel Toite ning valgusti lahendus antakse Tänava projektiga VILprojekt OÜ tööle nr VP24008

Demonteeritav valgusti. Paigadada uude kohta Ülekäiguraja valgustiks

Valgusti nihutada uude kohta Ol. olev toitekaabel liigutada koos mastiga ning säilitada vajadusel pikendada kasutades kaablimuhvi

Olemasolev Elektrilevi AS liitumiskilp Peakaitse hoonele 315A

0.5 0

16.70

5.40

4.00

0.90 4.20

1.15

3.60

R4.0

Perspektiivne künnis

1.5 0

68 6a

PKII k

l. 0

gr .1.5

0

686b II kl. 0 gr.

2.5 0

0.8 5

68 6a

PKII k

l. 0

gr .

6.00

10.00

MUUDATUSED: MÄRKUSED:

20.06.25 17.06.25

TÖÖ NIMETUS:

STAADIUM:

KOOST.

PLOT.

Mõõdist.:OÜ REIB 04.2024töö nr.:GEOALUS: TT-6867

TÖÖ NR:

T03323

Teedeprojekt OÜ rg-kood 11365874

Kanali tee 4, 10112 Tallinn tel +372 682 5717

[email protected] MTR reg-nr EPE001067, EEP003359, EEK001233

ELK000052

JOONISE NR: LEHE NR:

R.LOORENSPROJEKTEERIJA:

PROJEKTIJUHT: E.BAUMAN JÄRVA-JAANI KONSUMI JUURDEEHITUS

OBJEKTI ASUKOHT:

JOONISE NIMETUS:

JÄRVA-JAANI ALEV, JÄRVA VALD JÄRVA MAAKOND

TELLIJA:

EP

KUUPÄEV: MÕÕTKAVA:

EH2000 SÜSTEEMISKõrgused:

Koordinaadid: L-EST97 SÜSTEEMIS

LUHSE JA TUHAL OÜ

LIIKLUSKORRALDUS

TL-2 1

1:500

W

N

E

S

T03323_EP_TL-4-04_v03_Vert.pdf

sügavused võrguvaldajate esindajate juuresolekul.

Tingmärgid Electrical Solutions OÜ Töö nr.112402:

W1 Projekteeritud hoone toitekaabel, kaablikaitsetorus, dØ160mm, 750N

Projekteeritud õlipüüduri signaalkaabell, kaablikaitsetorus, dØ75mm, 750N Kaabel MMO 7x1.5

Kaabel AXPK Plus 4G185

Likvideeritav kaabel

Likvideeritav valgusti

Projekteeritav välisvalgusti mastil

Toitelkaabel täpsustada vastavalt olemasoelvale valgustusliiniline Projekteeritud välisvalgusti toitekaabel, dØ75mm, 750N

PROJEKTEERITUD LIIKLUSMÄRGI POST

PROJEKTEERITUD RESTKAEV

LIKVIDEERITAV OBJEKT

PROJEKTEERITUD HORISONTAAL KÕRGUSARVUGA44.50 OLEMASOLEVA MAAPINNA HORISONTAAL KÕRGUSARVUGA44.50

PROJEKTEERITUD BETOONKIVI (80mm / 60 mm)

KATTED

PROJEKTEERITUD HALJASTUS (MURU)

PROJEKTEERITUD A/B KATTEGA SÕIDUTEE (TÜÜP 1)

PROJEKTEERITUD KATTE SERV

PROJEKTEERITUD NÕLV PROJEKTEERITUD TUGIMÜÜR KOOS PIIDEAIAGA

PROJEKTEERITUD SÕIDUTEE BETOONÄÄREKIVI 150x290

ÄÄREKIVI KÕRGUS, cm PROJEKTEERITUD KÕNNITEE ÄÄREKIVI 80x200

8 1,5

1:2

410

KAITS VÖÖND - MAANTEE

PROJEKTEERITUD PLASTIKPIIRDESÜSTEEM. 1800x240xH880mm

Juhataja 1.12

10,3 m 2

WC 1.24

2,8 m 2

Taara vastuvõtt1.14 5,3 m 2

Taaraladu 1.15

43,1 m 2 Liha/Kala 1.16

7,5 m 2

Piimakamber 1.23

28,3 m 2

Müügisaal ja üldalad1.09 938,1 m 2

Ladu 1.11

299,2 m 2

Ehituskeskus 1.08

281,0 m 2

Serveriruum 1.04

11,5 m 2

Külmajaam 1.03

63,5 m 2

Kilbiruum 1.05

25,5 m 2

inva WC 1.07

6,5 m 2

Trepikoda 1.01

10,2 m 2

Sink/Vorst 1.17

7,5 m 2 Puju

1.18 10,9 m 2

Koristusruum 1.25

3,9 m 2

Kontor 1.13

19,1 m 2

Köök/Ettevalmistus+Nõudepesu1.19 21,4 m 2

Pagari sügavkülm 1.22

9,8 m 2

Jäätise sügavkülm1.21 9,0 m 2

Puju sügavkülm 1.20

8,2 m 2

Tuulekoda 1.10

9,2 m 2

A

B

C

D

E

F

G

9

8

7

6

5

4

3

2

1

1A

±0,00=abs. 102.10

Põrandaluukredeliga 800x800mm

REI 120

10 0. 5

100.5

100.6

100.7

100.8

10 0. 9

10 1

10 1.1

101.1

10 1.2

101.2

10 1. 3

101.3

10 1.4

101 .5

101.5

101 .6

101.6

10 1.7

10 1. 7

10 1.8

10 1. 8

101 .9

10 1. 9

102

10 2

102

10 2

102.1

10 2.1

102.1

102.2

102.3

102.4

102.5

102.6

10 2. 7

102.7

10 2. 8

102.8

10 2. 9

102 .9

102.9

10 3

103

10 3. 1

103 .1

10 3. 2

103 .2

10 3. 3

103.3

10 3. 4

103.4

10 3. 5

10 3. 6

103.7

103.8 103.9

104 104.1

104.2 104.3

104.4

104.5

104.6

104.7 104.8

104.9

R4.5

R8.0

R6.5

0.00 = 102.10

102.00

101.0

102.00

10 2.0

0

101.90

101.90 101.90

102.10

101.10 101.20

101.30 101.40

101.50 101.60

101.70

101.80

101.90

102.10

102.20

102.30

101.90

10 1.9

0

101.90

102.10

102.10 /102.08102.10

/102.08

Habs=102.41 Hd=30cm

Habs=102.58 Hd=57cm

Habs=104.60 Hd=229cm

Habs=104.60 Hd=232cm

Habs=103.74 Hd=163cm

Habs=102.32 Hd=30cm

101.80

101.70

101.60

101.50

101.40

101.30

101.20

101.10

100.9

101.40

101.50

101.60

101.70

101.80

101.90

102.00101.30

101.20

101.30

101.40 101.50

101.52 /101.60

102.30

102.20

102.10 102.0

101.9

101.8

101.7

102.40

10 2.

00 10

2. 05

10 2.

10

10 1.

95 10

1. 95

10 2.

0 10

2. 1

11

100.9

101.1 101.0

100.8

Betoonkivi paigaldamisel vastu klaaspaketti järgida hoone konstruktiivset lahendust

100.8

101.60 [101.93 ol-olev) 1) 100.51 De200 2) 100.56 De160

4

Ø400/ 315

Liitumispunkt (K) Ol-olev

101.93 100.65

101.90 100.70 RK-1

102.17 100.55

101.98 100.40

PROJEKTEERITUD IMBVÄLJAK Imbkastid Aco Stormbrixx HD 1.2x0.6x0.6 (h), kokku 231 tk (62 m3) kolmes kihis. Killustikust tasanduskiht paksusega 0.5 m. Maa-pind: 101.75 Imbväljaku peale: 100.55 Imbväljaku alla: 98.75 Pinnasevesi: puudus sügavusel 97.00

100.25

101.95 100.85RK-2

101.86 100.86 RK-3

101.15 100.60RK-4

100.25

102.00 100.82

101.71 100.85 RK-5

V1 1

K1 1

K21 K21

K2 1

Proovivõtukaev PVK 315

II-klassi õli-bensiinipüüdur E 65LM koos liiva-mudapüüduriga

De315<0.004 De315<0.004

D e2

50 >0

.0 04

D e2

00 >0

.0 04

D e2

00 >0

.0 04

D e1

60 >0

.0 07

D e1

60 <0

.0 07

Rasvapüüdur REN 2

Maa-kraan DN32 Liitumispunkt (V) Ol-olev

Projekt. veesisend PE PN10 DN25 (De32) 1.80 m sügavusel maa-pinnast

Projekt. veesisend PE PN10 DN25 (De32) 1.80 m sügavusel maa-pinnast, hülsstorus. Projekt. veemõõdusõlm

keldri tehnoruumis

Imbväljaku tuulutus

ÕP tuulutus

RP tuulutus katusele

Pos.1

Pos.2

Keldri põrand=99.80

Perpspektiivne valgusti ja toitekaabel Toite ning valgusti lahendus antakse Tänava projektiga VILprojekt OÜ tööle nr VP24008

W1.2W1.2

W1.2

Demonteeritav valgusti. Paigadada uude kohta Ülekäiguraja valgustiks

Valgusti nihutada uude kohta Ol. olev toitekaabel liigutada koos mastiga ning säilitada vajadusel pikendada kasutades kaablimuhvi

Olemasolev Elektrilevi AS liitumiskilp

W 1

Peakaitse hoonele 315A

W 1.

1 W

1. 1

0.5 0

16.70

5.40

4.00

0.90 4.20

1.15

R4.0

Perspektiivne künnis

1.5 0

6.00

10.00

TINGMÄRGID

K11 Projekteeritud olmereovee kanalisatsioon (Kinnistu kanalisatsioonitoru)

V11 Projekteeritud veetoru (Kinnistu veevärgi toru)

Tingmärgid VVK EnergiaProjekt OÜ töö nr.38-24:

K21 Projekteeritud sademevee kanalisatsioon (Kinnistu kanalisatsioonitoru)

K3 Projekteeritud tehnoloogiline (köögi) kanalisatsioon (Kinnistu kanalisatsioonitoru)

MUUDATUSED: MÄRKUSED:

20.06.25 17.06.25

TÖÖ NIMETUS:

STAADIUM:

KOOST.

PLOT.

Mõõdist.:OÜ REIB 04.2024töö nr.:GEOALUS: TT-6867

TÖÖ NR:

T03323

Teedeprojekt OÜ rg-kood 11365874

Kanali tee 4, 10112 Tallinn tel +372 682 5717

[email protected] MTR reg-nr EPE001067, EEP003359, EEK001233

ELK000052

JOONISE NR: LEHE NR:

R.LOORENSPROJEKTEERIJA:

PROJEKTIJUHT: E.BAUMAN JÄRVA-JAANI KONSUMI JUURDEEHITUS

OBJEKTI ASUKOHT:

JOONISE NIMETUS:

JÄRVA-JAANI ALEV, JÄRVA VALD JÄRVA MAAKOND

TELLIJA:

EP

KUUPÄEV: MÕÕTKAVA:

EH2000 SÜSTEEMISKõrgused:

Koordinaadid: L-EST97 SÜSTEEMIS

LUHSE JA TUHAL OÜ

VERTIKAALPLANEERING

AS-4 1

1:500

W

N

E

S

T03323_EP_TL-6-01_v02_Konstr.pdf

102

101

100

99

98

103

≥

≤ ≥

≥

1-1

0+50

≥ ≤ ≥

≤ ≥

≥

| | | | | | | |

≥

10.03.25 10.03.25

TÖÖ NIMETUS:

STAADIUM:

KOOST.

PLOT.

TÖÖ NR:

T03323

Teedeprojekt OÜ rg-kood 11365874

Kanali tee 4, 10112 Tallinn tel +372 682 5717

[email protected] MTR reg-nr EPE001067, EEP003359, EEK001233

ELK000052

JOONISE NR: LEHE NR:

R.LOORENSPROJEKTEERIJA:

PROJEKTIJUHT: E.BAUMAN JÄRVA-JAANI KONSUMI JUURDEEHITUS

OBJEKTI ASUKOHT:

JOONISE NIMETUS:

JÄRVA-JAANI ALEV, JÄRVA VALD JÄRVA MAAKOND

TELLIJA:

EP

KUUPÄEV: MÕÕTKAVA:

LUHSE JA TUHAL OÜ

KONSTRUKTIIVNE LÕIGE

TL-4 1

1:50

T03323_EP_TL-9-01_v01_Kitsendused.pdf

Leht / 1 4

Maa-amet . Kõik õigused kaitstud.2024

Maakatastri kitsenduste kaardi väljavõte

Kuupäev 30.10.2024

X = 6546066, Y = 608074

X = 6545959, Y = 607967

Aluskaart

Leht / 2 4

Maa-amet . Kõik õigused kaitstud.2024

Põhikaart

Otsingu objekti andmed

Otsinguobjekt:Katastriüksus

Tunnus: 25701:001:0025

Otsinguobjekti kitsenduste mõjuala (kma) andmed

Legend Kitsenduste mõjuala nähtus VID (kma)* Nimetus Ulatus

(m2)

Seotud kitsendusi põhjustava

objekti nähtus

Seotud VID (kpo)

Uuringu ala 3665629/6802987 3665629 3532.57 Uuringu ala (geoloogiline) U1225

Veehaarde sanitaarkaitseala 496736969/6850516 496736969 163.51 Puurkaev PRK0008361

Avalikult kasutatava tee

kaitsevöönd

15127tn/7317233 15127tn 341.31 Tänav 15127tn

Elektripaigaldise kaitsevöönd 225897557/8322296 225897557 23.36 Elektriõhuliin alla 1 kV 225897557

Muinsuskaitseala või

kinnismälestise kv

14978/8400047 14978 113.05 Kinnismälestis 3999

Muinsuskaitseala või

kinnismälestise kv

14978/8400046 14978 113.05 Kinnismälestis 3997

Muinsuskaitseala või

kinnismälestise kv

14978/8409992 14978 113.05 Kinnismälestis 14979

Muinsuskaitseala või

kinnismälestise kv

14978/8407566 14978 113.05 Kinnismälestis 14978

Elektripaigaldise kaitsevöönd 225897570/8530492 225897570 7.47 Elektrimaakaabelliin 225897570

Elektripaigaldise kaitsevöönd 225897558/12826237 225897558 15.11 Elektriõhuliini mastitõmmits või

tugi

225897558

Elektripaigaldise kaitsevöönd 225897559/12826239 225897559 15.11 Elektriõhuliini mastitõmmits või

tugi

225897559

Nitraaditundlik ala LTA1000001

/13515848

LTA1000001 3532.57 Nitraaditundlik ala LTA1000001

Elektripaigaldise kaitsevöönd 225897568/14162545 225897568 9.65 Elektrimaakaabelliin 225897568

Leht / 3 4

Maa-amet . Kõik õigused kaitstud.2024

Elektripaigaldise kaitsevöönd 225897561/14416173 225897561 9.04 Elektrimaakaabelliin 225897561

Sideehitise kaitsevöönd ELA059/15268659 ELA059 22.16 Sideehitis maismaal ELA059

Planeeringu ala 2572001_1078324

/15294590

2572001_1078324 3532.57 Tiheasustusala 2572001_1078324

* VID (kma) - Kitsenduste mõjuala identifikaator

Otsinguobjekti kitsenduste mõjuala (kma) ruumiliselt liidetud andmed

Legend Kitsenduste mõjuala nähtus Ulatus (m2)

Uuringu ala 3532.57

Veehaarde sanitaarkaitseala 163.51

Avalikult kasutatava tee kaitsevöönd 341.31

Elektripaigaldise kaitsevöönd 53.71

Muinsuskaitseala või kinnismälestise kv 113.05

Nitraaditundlik ala 3532.57

Sideehitise kaitsevöönd 22.16

Planeeringu ala 3532.57

Otsinguobjekti kitsendusi põhjustava objekti (kpo) andmed

Legend Kitsendusi

põhjustava objekti

nähtus

VID (kpo)* Nimetus Ulatus

(m/m2)

Andmete haldaja Andmed

registreeritud

Õiguslikult

kehtiv

alates

Täpsus-

klass

(m)

Uuringu ala

(geoloogiline)

U1225 Kesk-Eesti

üldgeoloogiline

kaardistamine

3532.57 Maavarade register 22.05.2020 27.01.2021 5

Puurkaev PRK0008361 0 EELIS (Eesti looduse

infosüsteem),

Keskkonnaagentuur -

põhjaveehaarded

01.08.2013 25.01.2021 4

Tänav 15127tn Järva-Jaani -

Pikevere - Ebavere

0 Transpordiamet 20.12.2022 03.11.2021 4

Leht / 4 4

Maa-amet . Kõik õigused kaitstud.2024

Elektriõhuliin alla 1

kV

225897557 AMKA.3x120+95 4.29 Elektrilevi OÜ 06.03.2023 01.04.2023 1

Kinnismälestis 3999 Vabasussõjas

langenute

matmispaik

0 Kultuurimälestiste register -

Muinsuskaitseamet

05.03.2019 26.01.2021 4

Kinnismälestis 3997 Järva-Jaani

kirikuaed

0 Kultuurimälestiste register -

Muinsuskaitseamet

03.06.2009 26.01.2021 10

Kinnismälestis 14979 Järva-Jaani

kirikuaia piirdemüür

0 Kultuurimälestiste register -

Muinsuskaitseamet

03.06.2009 26.01.2021 4

Kinnismälestis 14978 Järva-Jaani kirik 0 Kultuurimälestiste register -

Muinsuskaitseamet

03.06.2009 26.01.2021 4

Elektrimaakaabelliin 225897570 AXMK.4x25 2.18 Elektrilevi OÜ 06.03.2023 12.04.2023 1

Elektriõhuliini

mastitõmmits või

tugi

225897558 Tõmmits 6.00 Elektrilevi OÜ 30.09.2023 1

Elektriõhuliini

mastitõmmits või

tugi

225897559 Tõmmits 6.00 Elektrilevi OÜ 30.09.2023 1

Nitraaditundlik ala LTA1000001 Pandivere ja

Adavere-Põltsamaa

nitraaditundlik ala

3532.57 EELIS (Eesti looduse

infosüsteem),

Keskkonnaagentuur -

tundlikud alad

15.02.2022 10

Elektrimaakaabelliin 225897568 AXMK.4x25 3.27 Elektrilevi OÜ 12.04.2023 1

Elektrimaakaabelliin 225897561 AXMK.4x50 2.97 Elektrilevi OÜ 13.04.2023 1

Sideehitis maismaal ELA059 ELA059 10.35 EESTI LAIRIBA

ARENDUSE SA

30.09.2024 0.1

Tiheasustusala 2572001_1078324 Järva-Jaani valla

üldplaneering

3532.57 Planeeringute andmebaas 27.08.2009 14.10.2024 10

* VID (kpo) - Kitsendusi põhjustava objekti identifikaator
