Harju maakond, Rae vald, Lagedi alevik, Niidu tn 11 elektrivarustuse projekt

Projekteeritud 0,4 kV maakaabelliin IKÕ seadmise ala (0,4 kV maakaabelliin)

1W1

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

IKÕ ala Pos nr (plaanil)

Pos 1

Kinnistu registriosa number

12582950

Katastriüksuse tunnus, nimi ja sihtotstarve

65301:013:0507 11302 Lagedi-Kostivere tee Transpordimaa

Ala pindala ruutmetrites m²

4 m²

Koostas: Tatjana Puškarjova OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5620 1427

Pos 1

Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

FO R

M A

A T

A 4

2 97

x 2

10 m

m

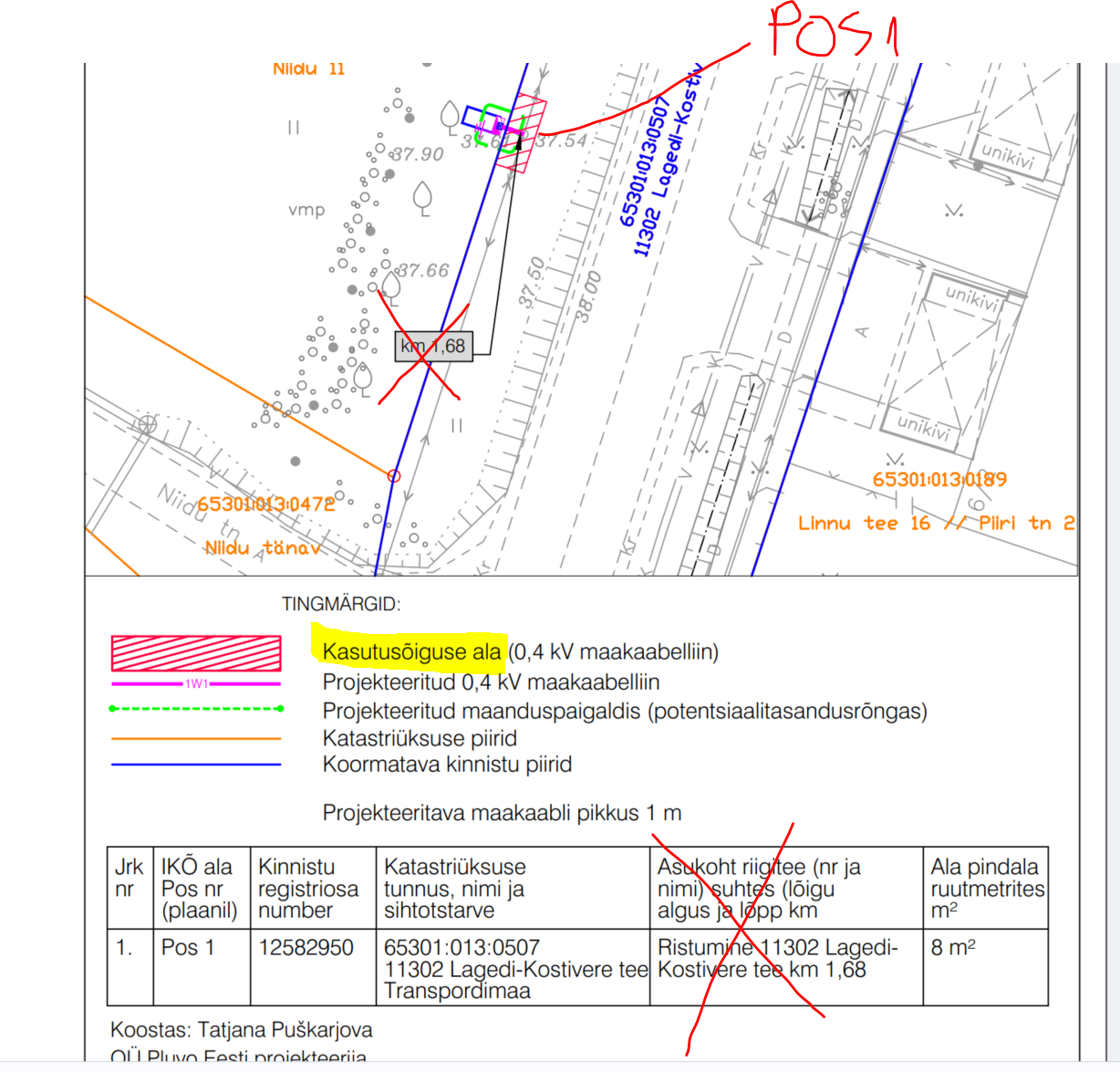

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

11302 Lagedi-Kostivere tee.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

-

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

Projekteeritava maakaabli pikkus 2 m Liitumiskilp LK236461

E-post: [email protected] www.pluvo.ee

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

Tallinn, 05.2025

NIIDU TN 11 ELEKTRIVARUSTUS

NIIDU TN 11, 11302 LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

ELEKTRITÖÖPROJEKT

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL24-20-65

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Jegor Vargo Kvalifikatsioon: A pädevus

Projekteerija: Tatjana

Puškarjova

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

2 (7)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 5

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 5

4. KAITSEVÖÖND ........................................................................................................... 5

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 5

6. EHITUSJÄÄTMED ....................................................................................................... 6

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

8. KÄIDUJUHEND ........................................................................................................... 6

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 6

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

1/1 Elektrikaablite asendiplaan EV-1 PL242065_TP_EL-4-01_EV-1- Asend

1/1 Katete taastamise plaan ja ristlõige

TL-5 PL242065_TP_EL-4-02_TL-5- Taastamine

1/1 Elektrivarustuse skeem EV-2 PL242065_TP_EL-7-01_EV-2- skeemid

1/1 Spetsifikatsioon PL242065_TP_EL-8-01_Spets

Lisa 1 Projekteerimistingimused PL242065_TP_EL-1-01_PT

Lisa 2 Kooskõlastuste koondtabel PL242065_TP_EL-2-01_KK-tabel

Lisa 3 Kooskõlastused PL242065_TP_EL-2-02…

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

3 (7)

A S U K O H A S K E E M

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST Käesolevas tööprojektis PL24-20-65 on lahendatud Harju maakonnas, Rae vallas, Lagedi alevikus, Niidu tn 11 elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC3797. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Riigikogu seadusele „Elektroonilise side seadus“ 4. Majandus- ja taristuministeri määrusele „Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“; 5. Rae Vallavolikogu 17.11.2020 määrus nr 60 "Rae valla heakorraeeskiri"; 6. Rae Vallavolikogu 30.11.2010 määrus nr 41 "Rae valla kaevetööde eeskiri"; 7. Rae Vallavolikogu 15.06.2021 määrus nr 73 "Rae valla jäätmehoolduseeskiri"; 8. Standardile EVS 843 „Linnatänavad“; 9. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 10. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 11. Standardile EVS 932 „Ehitusprojekt”; 12. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 13. Eesti Energia võrgustandardile EE 10421629-JV; 14. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

5 (7)

1. ELEKTRIVARUSTUS Niidu tn 11 elektrivarustuseks on projekteeritud liitumiskilp LK236461 peakaitsmega 3x20A kinnistu piirile. Liitumiskilp saab toidet olemasolevast õhuliinist maakaabli AXPK 4G50 MPL440020 abil. Liitumiskilbist paigaldatakse reservtoru D50 tarbijakaabli jaoks. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Kinnistul 11302 Lagedi-Kostivere tee teemaal asuva haljasalal rajada kaabelliin kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

6 (7)

Riigitee maa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. 6. EHITUSJÄÄTMED Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja. 7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

7 (7)

06.05.2025.a. Koostas: Tatjana Puškarjova

06.05.2025.a. Kontrollis: Jegor Vargo

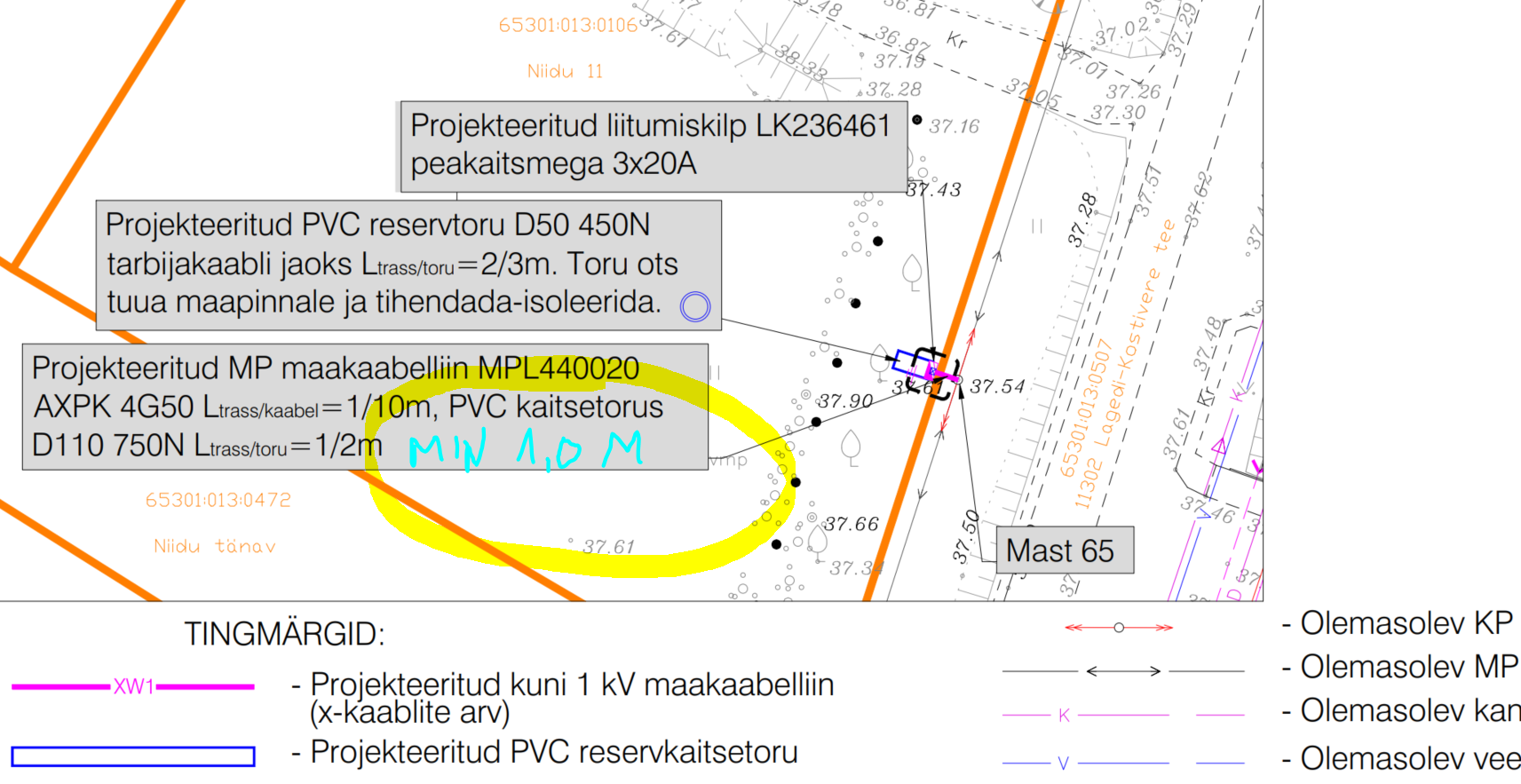

Projekteeritud liitumiskilp LK236461 peakaitsmega 3x20A

Projekteeritud MP maakaabelliin MPL440020 AXPK 4G50 Ltrass/kaabel=2/11m, PVC kaitsetorus D110 750N Ltrass/toru=2/4m, TRAM maaüksusel kaabli rajamise min. sügavus 1m.

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Mast 65

FO R

M A

A T

A 4

2 97

x 2

10 m

m

- Projekteeritud liitumiskilp kordusmaandusega

- Olemasolev kanalisatsioon - Olemasolev veetrass

- Olemasolev MP kaabelliin

- Olemasolev mast - Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kuni 1 kV maakaabelliinXW1 (x-kaablite arv)

TINGMÄRGID:

- Projekteeritud PVC reservkaitsetoru

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud

RAXOEST OÜ-poolt (töö nr GE-06-10, 15.04.2010). Märkused: koordinaadid L-EST 97 süsteemis, musta värviga kõrgused EH2000 süsteemis, hall värviga BK77.

2. Projekteerimisülesanne nr 490068 Niidu tn 11, Lagedi alevik.: 3. Olemasolevast mastist nr 65 paigaldada MPL440020 AXPK 4G50 kuni projekteeritud

liitumiskilbini LK236461.Liitumiskilbist paigaldada toru tarbijakaabli jaoks 2m D50. Reservtoru sulgeda otsakorkidega.

4. Kinnistul 11302 Lagedi-Kostivere tee teemaal asuva haljasalal rajada kaabelliin kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m.

5. Liitumiskilp paigaldatakse krundile Niidu tn 11 ja uksed avaneksid 11302 Lagedi-Kostivere tee poole. Kilp on teenindatav 11302 Lagedi-Kostivere tee poolt.

6. Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 7. Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada

potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. 8. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. 9. Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ

standardi P343 „0,4-20 kV võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele.

10.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada endine olukord.

- Kõrgus EH2000 - Kõrgus BK77

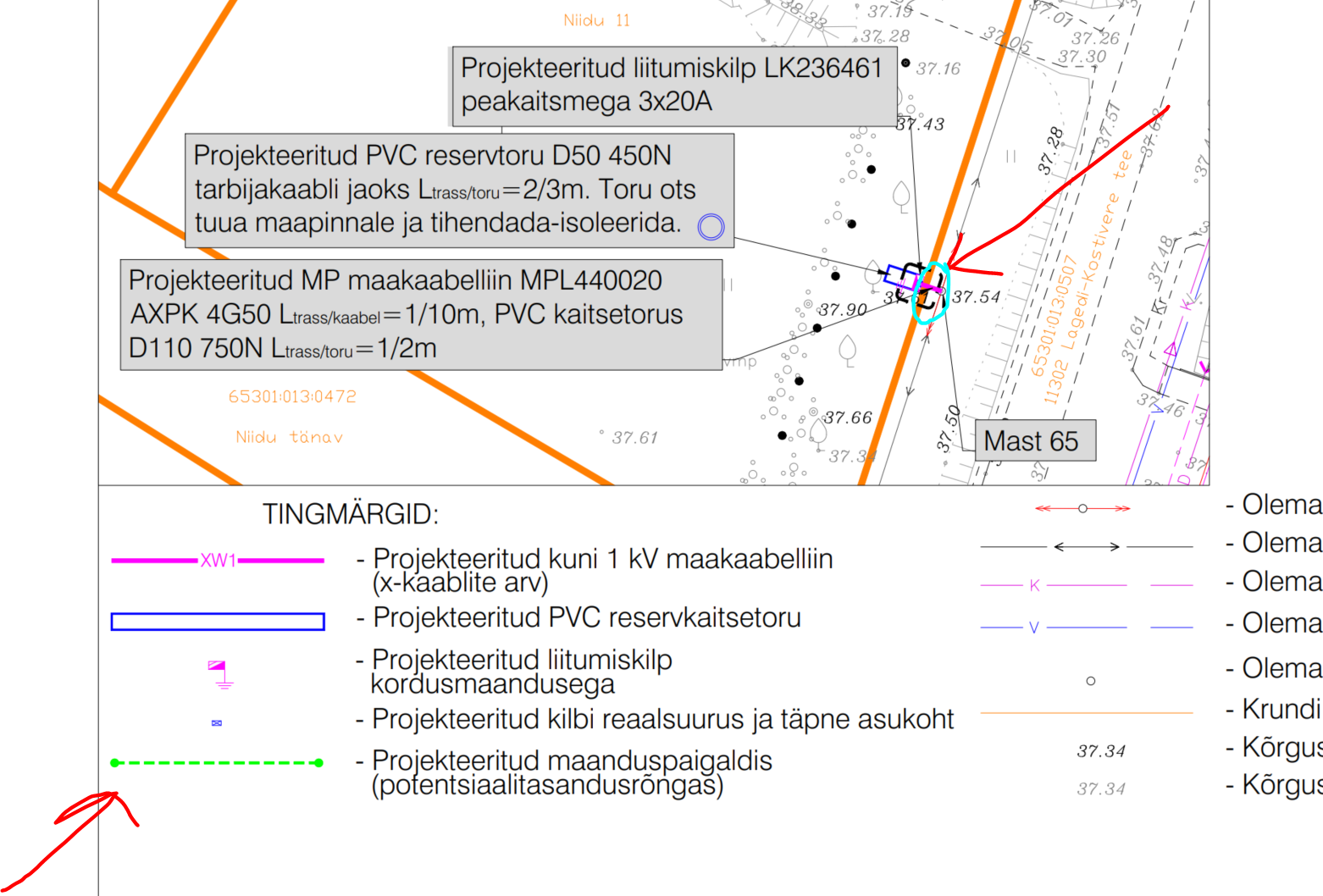

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

PL242065_TP_EL-4-01_EV-1-Asend.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

EV-1

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

- Olemasolev KP kaabelliin

- Olemasolev sidetrass

1 1

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 3)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

1 0, 1

0,4

LIIV (Kt=0.96, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 1-1 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

- Projekteeritud liitumiskilp kordusmaandusega

- Olemasolev kanalisatsioon - Olemasolev veetrass

- Olemasolev MP kaabelliin

- Olemasolev mast - Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kuni 1 kV maakaabelliinXW1 (x-kaablite arv)

TINGMÄRGID:

- Projekteeritud PVC reservkaitsetoru

- Kõrgus EH2000 - Kõrgus BK77

KATETE TAASTAMISE PLAAN JA RISTLÕIGE

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

PL242065_TP_EL-4-02_TL-5-Taastamine.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

TL-5

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

- Olemasolev KP kaabelliin

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 15 m²

MÄRKUSED: 1. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 2. "Tee ehitamise kvaliteedi nõuded", MTM 03.08.2015, määrus nr. 101, lisa 10. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

4. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

5. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir ühtlustada, vertikaalplaneering täpsustatakse kohapeal. Jälgida olemasoleva katte piki- ja põikkaldeid.

6. Taastatavad katted viia sujuvalt kokku olemasolevaga. 7. Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 8. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada.

FO R

M A

A T

A 3

4 20

x 2

97 m

m

- Olemasolev sidetrass

Projekteeritud 0,4 kV maakaabelliin IKÕ seadmise ala (0,4 kV maakaabelliin)

1W1

TINGMÄRGID:

Katastriüksuse piirid Koormatava kinnistu piirid

IKÕ ala Pos nr (plaanil)

Pos 1

Kinnistu registriosa number

12582950

Katastriüksuse tunnus, nimi ja sihtotstarve

65301:013:0507 11302 Lagedi-Kostivere tee Transpordimaa

Ala pindala ruutmetrites m²

4 m²

Koostas: Tatjana Puškarjova OÜ Pluvo Eesti projekteerija [email protected] tel.: +372 5620 1427

Pos 1

Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

FO R

M A

A T

A 4

2 97

x 2

10 m

m

Isikliku kasutusõiguse seadmise plaan

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

11302 Lagedi-Kostivere tee.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

-

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

Projekteeritava maakaabli pikkus 2 m Liitumiskilp LK236461

E-post: [email protected] www.pluvo.ee

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

Tallinn, 05.2025

NIIDU TN 11 ELEKTRIVARUSTUS

NIIDU TN 11, 11302 LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

ELEKTRITÖÖPROJEKT

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL24-20-65

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Jegor Vargo Kvalifikatsioon: A pädevus

Projekteerija: Tatjana

Puškarjova

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

2 (7)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 5

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 5

4. KAITSEVÖÖND ........................................................................................................... 5

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 5

6. EHITUSJÄÄTMED ....................................................................................................... 6

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

8. KÄIDUJUHEND ........................................................................................................... 6

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 6

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

1/1 Elektrikaablite asendiplaan EV-1 PL242065_TP_EL-4-01_EV-1- Asend

1/1 Katete taastamise plaan ja ristlõige

TL-5 PL242065_TP_EL-4-02_TL-5- Taastamine

1/1 Elektrivarustuse skeem EV-2 PL242065_TP_EL-7-01_EV-2- skeemid

1/1 Spetsifikatsioon PL242065_TP_EL-8-01_Spets

Lisa 1 Projekteerimistingimused PL242065_TP_EL-1-01_PT

Lisa 2 Kooskõlastuste koondtabel PL242065_TP_EL-2-01_KK-tabel

Lisa 3 Kooskõlastused PL242065_TP_EL-2-02…

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

3 (7)

A S U K O H A S K E E M

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

4 (7)

S E L E T U S K I R I

ÜLDIST Käesolevas tööprojektis PL24-20-65 on lahendatud Harju maakonnas, Rae vallas, Lagedi alevikus, Niidu tn 11 elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC3797. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Riigikogu seadusele „Elektroonilise side seadus“ 4. Majandus- ja taristuministeri määrusele „Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“; 5. Rae Vallavolikogu 17.11.2020 määrus nr 60 "Rae valla heakorraeeskiri"; 6. Rae Vallavolikogu 30.11.2010 määrus nr 41 "Rae valla kaevetööde eeskiri"; 7. Rae Vallavolikogu 15.06.2021 määrus nr 73 "Rae valla jäätmehoolduseeskiri"; 8. Standardile EVS 843 „Linnatänavad“; 9. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 10. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 11. Standardile EVS 932 „Ehitusprojekt”; 12. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 13. Eesti Energia võrgustandardile EE 10421629-JV; 14. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

5 (7)

1. ELEKTRIVARUSTUS Niidu tn 11 elektrivarustuseks on projekteeritud liitumiskilp LK236461 peakaitsmega 3x20A kinnistu piirile. Liitumiskilp saab toidet olemasolevast õhuliinist maakaabli AXPK 4G50 MPL440020 abil. Liitumiskilbist paigaldatakse reservtoru D50 tarbijakaabli jaoks. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Kinnistul 11302 Lagedi-Kostivere tee teemaal asuva haljasalal rajada kaabelliin kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava liitumiskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

6 (7)

Riigitee maa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. 6. EHITUSJÄÄTMED Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja. 7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist.

NIIDU TN 11 ELEKTRIVARUSTUS NIIDU TN 11, 11302, LAGEDI-KOSTIVERE TEE, LAGEDI ALEVIK, RAE VALD, HARJUMAA

OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL24-20-65, 05.2025

7 (7)

06.05.2025.a. Koostas: Tatjana Puškarjova

06.05.2025.a. Kontrollis: Jegor Vargo

Projekteeritud liitumiskilp LK236461 peakaitsmega 3x20A

Projekteeritud MP maakaabelliin MPL440020 AXPK 4G50 Ltrass/kaabel=2/11m, PVC kaitsetorus D110 750N Ltrass/toru=2/4m, TRAM maaüksusel kaabli rajamise min. sügavus 1m.

Projekteeritud PVC reservtoru D50 450N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Mast 65

FO R

M A

A T

A 4

2 97

x 2

10 m

m

- Projekteeritud liitumiskilp kordusmaandusega

- Olemasolev kanalisatsioon - Olemasolev veetrass

- Olemasolev MP kaabelliin

- Olemasolev mast - Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kuni 1 kV maakaabelliinXW1 (x-kaablite arv)

TINGMÄRGID:

- Projekteeritud PVC reservkaitsetoru

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud

RAXOEST OÜ-poolt (töö nr GE-06-10, 15.04.2010). Märkused: koordinaadid L-EST 97 süsteemis, musta värviga kõrgused EH2000 süsteemis, hall värviga BK77.

2. Projekteerimisülesanne nr 490068 Niidu tn 11, Lagedi alevik.: 3. Olemasolevast mastist nr 65 paigaldada MPL440020 AXPK 4G50 kuni projekteeritud

liitumiskilbini LK236461.Liitumiskilbist paigaldada toru tarbijakaabli jaoks 2m D50. Reservtoru sulgeda otsakorkidega.

4. Kinnistul 11302 Lagedi-Kostivere tee teemaal asuva haljasalal rajada kaabelliin kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m.

5. Liitumiskilp paigaldatakse krundile Niidu tn 11 ja uksed avaneksid 11302 Lagedi-Kostivere tee poole. Kilp on teenindatav 11302 Lagedi-Kostivere tee poolt.

6. Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 7. Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada

potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. 8. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. 9. Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ

standardi P343 „0,4-20 kV võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele.

10.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada endine olukord.

- Kõrgus EH2000 - Kõrgus BK77

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

PL242065_TP_EL-4-01_EV-1-Asend.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

EV-1

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

- Olemasolev KP kaabelliin

- Olemasolev sidetrass

1 1

KASVUPINNAS (märkus 4) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 3)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

1 0, 1

0,4

LIIV (Kt=0.96, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 1-1 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

- Projekteeritud liitumiskilp kordusmaandusega

- Olemasolev kanalisatsioon - Olemasolev veetrass

- Olemasolev MP kaabelliin

- Olemasolev mast - Krundi piir

- Projekteeritud maanduspaigaldis (potentsiaalitasandusrõngas)

- Projekteeritud kilbi reaalsuurus ja täpne asukoht

- Projekteeritud kuni 1 kV maakaabelliinXW1 (x-kaablite arv)

TINGMÄRGID:

- Projekteeritud PVC reservkaitsetoru

- Kõrgus EH2000 - Kõrgus BK77

KATETE TAASTAMISE PLAAN JA RISTLÕIGE

Joonise nimetus:

MTR nr.Kontrollis

Koostas T. Puškarjova

J. Vargo

Töö nr: Staadium: Mõõtkava: Leht:

1:500TP 1/1

Töö nimetus: Objekti aadress:

Lagedi alevik, Rae vald, Harjumaa Tellija

Elektrilevi OÜ

Faili nimi:

PL242065_TP_EL-4-02_TL-5-Taastamine.dwg

25.06.25

25.06.25

Versioon:

- Joon. nr:

TL-5

TEL003705

PL24-20-65

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Niidu tn 11 elektrivarustus Niidu tn 11, 11302 Lagedi-Kostivere tee,

- Olemasolev KP kaabelliin

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 15 m²

MÄRKUSED: 1. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 2. "Tee ehitamise kvaliteedi nõuded", MTM 03.08.2015, määrus nr. 101, lisa 10. 3. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

4. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

5. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir ühtlustada, vertikaalplaneering täpsustatakse kohapeal. Jälgida olemasoleva katte piki- ja põikkaldeid.

6. Taastatavad katted viia sujuvalt kokku olemasolevaga. 7. Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 8. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada.

FO R

M A

A T

A 3

4 20

x 2

97 m

m

- Olemasolev sidetrass
