Riigitee 11101 km 2,86-3,61 Saviranna JJT välisvalgustus

From: Mihkel@estgrid <[email protected]>
Sent: Thursday, June 26, 2025 11:16 AM
To: Annika Matson <[email protected]>
Subject: Re[2]: 11101 km 2,86-3,61 Saviranna JJT välisvalgustus

Kas oleks võimalik projektilahendus teiega ära kooskõlastada?

Projekt: https://www.dropbox.com/scl/fo/otqni9qxy0rxojqqrx83x/AGyi3h6e_JPMeP8g1IQGEhI?rlkey=f9q4ub1vsvar7rozdvhhli7ug&dl=0

Lisa kaustas on ka IKO plaanid.

Küsiksin üle, et kas EHR tänavavalgustuse ruumikuja tuleb joonistada mastist masti või kujutada koos kaabliga?

Lugupidamisega

Tere



Tulenvalt Transpordiameti juhendi Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018) punktist 2.3.4 teega rööpse tehnovõrgu paigaldamine tee muldesse ei ole lubatav. Erandjuhul võib tehnovõrku tee muldesse paigutada asulates, kus muid võimalusi ei ole. Kuna antud juhul on vaba ruum olemas ja kavandatakse ka kergliiklustee ehitust, siis kavandada valgustuskaabel väljapoole riigitee muldkeha ehitatava kergliiklustee äärde, teemaal maksimaalselt kinnistu piiri äärde. Teemaal peab valgustuskaabel olema paigaldatud kaitsetorusse tugevusega 750N ja mulde all või ristumisel teega või kraaviga 1250N.

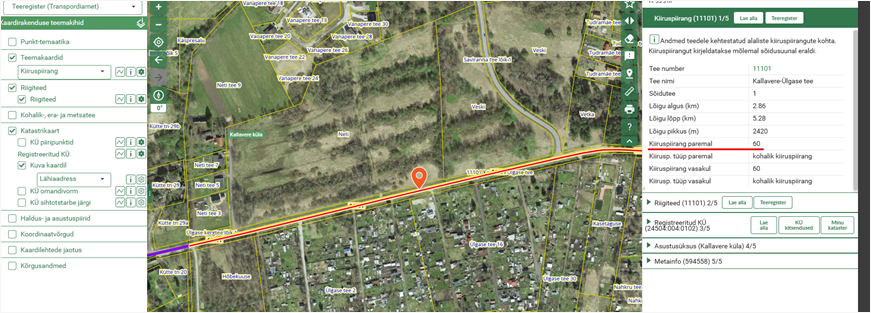

Piirkiirus riigitee nr 11101 km 2,86-3,61 lõigus on mõlemas sõidusuunas 60 km/h ning vajalik on paigalda standardile EVS-EN 12767  vastavad valgustusmastid. Nende kolme tähise (NE, LE, kui HE) erinevus on selles kui palju energiat mast autoga kokkupõrkel neelab. Kuna Eestis ei ole sätestatud, kus võib NE-d või LE-d kasutada ja kus peaks kindlasti HE olema - siis võib neid kõiki igal pool normist tuleneval kaugusel kasutada. Pigem tuleks kergliiklustee ja sõidutee vahel kasutada siiski HE maste.





<![if !vml]><![endif]>Annika Matson
peaspetsialist
planeerimise osakond

tehnovõrkude üksus

+372 5462 0384
www.transpordiamet.ee



From: Mihkel@estgrid <[email protected]>
Sent: Tuesday, June 10, 2025 1:04 PM
To: Annika Matson <[email protected]>
Subject: 11101 km 2,86-3,61 Saviranna JJT välisvalgustus



Tere



Rääkisime täna telefonis Saviranna tee kaablite paiknemisest.

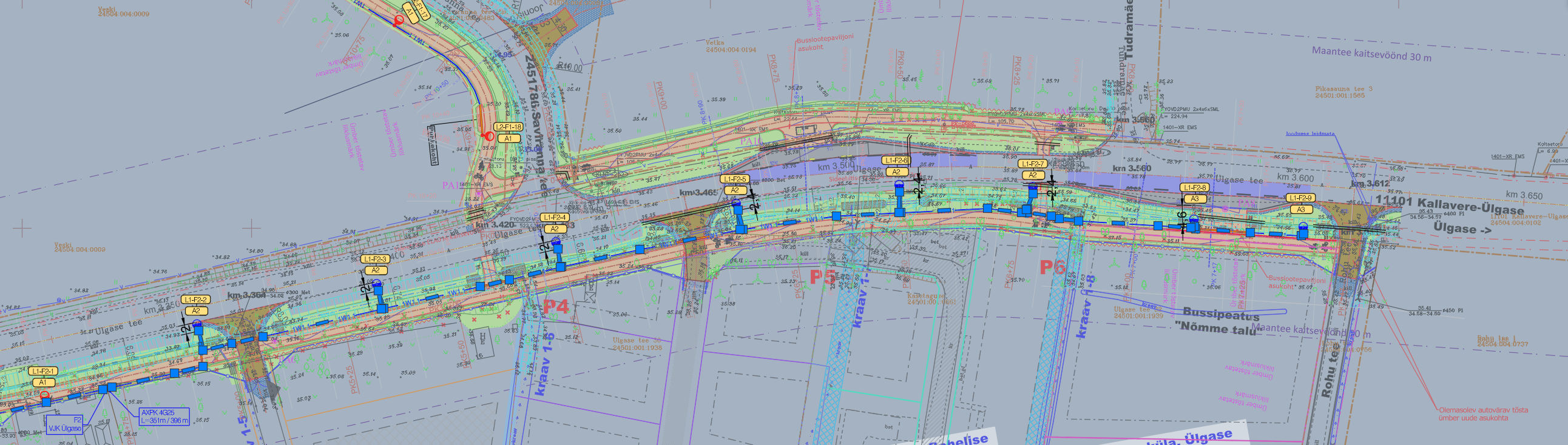

Lisasin .dwg manusesse.



Kas võime paigaldada valgustite kaabelduse paralleelselt sõiduteega transpordiameti maale?



Näitame joonisele 750N kaitsetoru mulde alla ja 1250N toru ristumisel tee või kraaviga.



Saime EHR keskkonnast märkuse  mastide kohta: "Kuna projekteeritud tänavavalgustusmastid paiknevad teega külgnevas vabas ruumis, siis tulenevalt Tee projekteerimis normide § 11 lg 1 ja lg  6 peavad sõidukipiirdesüsteemita teel valgustusmastid vastama standardi EVS-EN 12767 nõuetele" Tekkis kaks küsimust:

1. Selles piirkonnas on piirkiirus 50km/h,  mida Tee projekteerimis normide § 11 lg 1 ei kajasta.

2. EVS-EN 12767 järgi võiks olla, nii NE, LE, kui HE mast. Mille järgi seda otsustatakse?



Kas selles piirkonnas on vajadust HE mastidele?





Lugupidamisega



Mihkel Oitsalu

Estgrid OÜ

M:5054620
