Harju maakond, Raasiku vald, Kalesi küla, 11300 Lagedi-Aruküla-Peningi tee liitumine madalpingel LC3539

ELEKTRILEVI OÜ Veskiposti 2 Tel. +372 715 4230 [email protected]

Registrikood 11050857 10138 TALLINN TEL000343 www.elektrilevi.ee

TELLIJA: Elektrilevi OÜ

Kood LC3539 liitumine

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald

Harju maakond

(allkirjastatud digitaalselt)

Projekteerija Alexander Moroz

(allkirjastatud digitaalselt)

Vastutav projekteerija Andres Kangro

TÖÖPROJEKT nr LC3539

Tallinn

Juuni 2025

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 2/11

Projekti koostasid:

Projekteerija Alexander Moroz Tel. 5354 4098

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 3/11

Sisukord

1. Asukoht .............................................................................................................. 4

2. Tehnilised põhinäitajad ......................................................................................... 4

3. Seletuskiri ........................................................................................................... 5

3.1. Üldosa ............................................................................................................. 5

3.2. Tehniline lahendus ............................................................................................ 7

3.2.1. Madalpinge maakaabelliin ja kaablikilbid ....................................................... 7

3.2.2. Liitumiskilbid ja tarbijate ühendused ............................................................ 8

3.2.3. Maandamine ja maanduspaigaldised ............................................................ 8

3.2.4. Tähistused ja märgistus ............................................................................. 8

3.2.5. Demontaaž ja utiliseerimine ........................................................................ 9

4. Maastiku ja teede taastamine ................................................................................ 9

5. Töötervishoid ja tööohutusnõuded .......................................................................... 9

6. Ehitustööde dokumenteerimine ja järelevalve .......................................................... 9

7. Üldine käidujuhend ............................................................................................. 10

LISAD JA JOONISED .................................................................................................... 11

Lisa A. Projekti digitaalsete dokumentide ja jooniste nimekiri ................................... 11

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 4/11

1. Asukoht

Joonis 1.1 – Projekteeritud LC3539 liitumiskilbi asukoht.

2. Tehnilised põhinäitajad

Tabel 2.1 – Tehnilised üldandmed, kood LC3539.

Nr Nimetus Kogus Ühik

1. Projekteeritud 0,4 kV maakaabelliin 35 m

2. Projekteeritud 0,4 kV liitumiskilp 1 tk

3. Projekteeritud 0,4 kV jaotuskilp 1 tk

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 5/11

3. Seletuskiri

3.1. Üldosa

Käesoleva projektiga on lahendatud Lagedi-Aruküla-Peningi kergtee tänavavalgustuse liitumine

liitumine Igavere külas Raasiku vallas Harju maakonnas. Olemasoleva liitumiskilbi 156581LK

kõrvale paigaldatakse jaotuskilp. Alajaama Sandri:(Aruküla) 0,4 kV F3 kaabel nr 111321

ühendatakse lahti liitumiskilbist 156581LK ning ühendatakse uue jaotuskilbi lattidele.

Jaotuskilbist tehakse maakaabelliini ühendus, ehitatakse maakaabelliin ning paigaldatakse

liitumiskilp peakaitsmega 3 × 16 A Aruküla-Peningi kergtee lõik 7 kinnistule.

Liinide projekteeritud pikkused on toodud elektriskeemidel ja spetsifikatsioonis,

trasside pikkused asendiplaanil ja tööde mahtude tabelites.

Projekteerimistöö aluseks on võetud Elektrilevi OÜ lähteülesanne nr 489899, Raasiku

Vallavalitsuse projekteerimistingimused nr 2511802/05103, Elektrilevi OÜ „Elektrivarustuse

projekti koostamise juhend“, Elektrilevi OÜ 0,4…20 kV võrgustandardid, Eesti Vabariigi

“Ehitusseadustik“, „Seadme ohutuse seadus SeOS“, „Asjaõigusseadus AÕS“, majandus- ja

taristuministri 17. 07. 2015. a määrus nr 97 „Nõuded ehitusprojektile“, Eesti standardile EVS

932:2017 „Ehitusprojekt“, majandus- ja taristuministri 5. juuni 2015 määrus nr 57 „Ehitise

tehniliste andmete loetelu ja arvestamise alused”, Raasiku Vallavolikogu 08.10.2019 määrus nr

18 „Raasiku valla kaevetööde eeskiri“, Raasiku Vallavolikogu 08.02.2022 määrus nr 3 „Raasiku

valla jäätmehoolduseeskiri“, Raasiku Vallavolikogu 26.05.2025 määrus nr 4 „Raasiku valla

heakorraeeskiri“ ning teised Eesti Vabariigi seadused, õigusaktid ja standardid:

o EVS 932:2017 Ehitusprojekt;

o EVS 843:2016 Linnatänavad;

o EVS-EN 50110-1:2023 Elektripaigaldiste käit. Osa 1: Üldnõuded;

o EVS-EN IEC 60099-5:2018 Liigpingepiirikud. Osa 5: Valik ja kasutamissoovitused;

o EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4–41:

Kaitseviisid. Kaitse elektrilöögi eest;

o EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4–42:

Kaitseviisid. Kaitse kuumustoime eest;

o EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4–43: Kaitseviisid.

Liigvoolukaitse;

o EVS-HD 60364-4-442:2012 Madalpingelised elektripaigaldised. Osa 4–442 Kaitseviisid.

Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste tagajärjel ja

madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest;

o EVS-HD 60364-4-443:2016 Ehitiste elektripaigaldised. Osa 4–44: Kaitseviisid. Kaitse

pingehäirete ja elektromagnetiliste häirete eest. Jaotis 443: Kaitse transientsete pikse- ja

lüitusliigpingete eest;

o EVS-HD 60364-4-444:2010 Madalpingelised elektripaigaldised. Osa 4–444 Kaitseviisid. Kaitse

pingehäi-ringute ja elektromagnetiliste häiringute eest;

o EVS-HD 60364-5-51:2009+A11+A12 Ehitiste elektripaigaldised. Osa 5–51: Elektriseadmete

valik ja paigaldamine. Üldjuhised;

o EVS-HD 60364-5-52:2011/AC:2023 parandus Osa 5–52: Elektriseadmete valik ja

paigaldamine. Juhistikud;

o EVS-HD 60364-5-54:2011+A11+A1:2022 Madalpingelised elektripaigaldised. Osa 5–54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;

o EVS-EN 61140:2016 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele;

Riigitee maaüksustele ja kaitsevööndisse projekti koostamisel on lähtutud üldisest põhimõttest,

et kavandatavad tööd ja rajatised ei tohi ohustada riigiteed või selle korrakohast kasutamist

ega takistada teehoiu teostamist, sealjuures on lähtutud Transpordiameti (TRAM) kodulehel

kehtestatud juhendist “Nõuded tehnovõrkude ja -rajatiste teemaale paigaldamise

kavandamisel”.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 6/11

Tee kasutamisel liiklusväliseks otstarbel, tööde tegemiseks, tuleb võtta tee omanikult

kirjalik luba.

Liiklusseadus § 7² lg (3) Teed võib liiklusväliseks otstarbeks kasutada üksnes tee

omaniku kirjalikul loal ja tema kehtestatud tingimustel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust

kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning

arvestama nende tingimuste ja nõudmistega.

NB! Elektrilevi OÜ elektripaigaldise kaitsevööndis tegutsemise loa saamiseks peab

ehitaja esitama vastava taotluse vähemalt 3 tööpäeva enne tööde algust.

Tööd teostada Elektrilevi OÜ vastava piirkonna varahalduriga kooskõlastatult,

teavitada Elektrilevi OÜ vastava piirkonna mõõtesektorit ja kohalikku omavalitsust.

Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks

tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel tekkinud küsimused ja

probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendada

töö käigus võrguehituse projektijuhi, projekteerija ja varahalduriga. Vajalikud

täiendused ja muudatused fikseerida kirjalikult.

Projektis on kasutatud järgmisi materjale:

o Geoalus: Geoalus OÜ, töö nr. 25-G154, 28.04.2025.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 7/11

3.2. Tehniline lahendus

3.2.1. Madalpinge maakaabelliin ja kaablikilbid

Madalpinge maakaabelliin ehitada vastavalt Elektrilevi OÜ (0,4…20) kV võrgustandard – 0,4 kV

kaabelliinid nõuetele ja pidada kaablite pinnasesse paigaldusel kinni minimaalsetest

vahekaugustest ning paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud

painderaadiusi ja tõmbejõudusid.

Paigaldada jaotuskilp JK70427 olemasoleva liitumiskilbi 156581LK kõrvale. Lahti ühendada AJ

Sandri:(Aruküla) F3 0,4 kV kaabel nr 111321 liitumiskilbist 156581LK ja ühendada jaotuskilbi

JK70427 lattidele. Jaotuskilbist JK70427 ehitada maakaabelliin liitumiskilbi LK235543 toitmiseks.

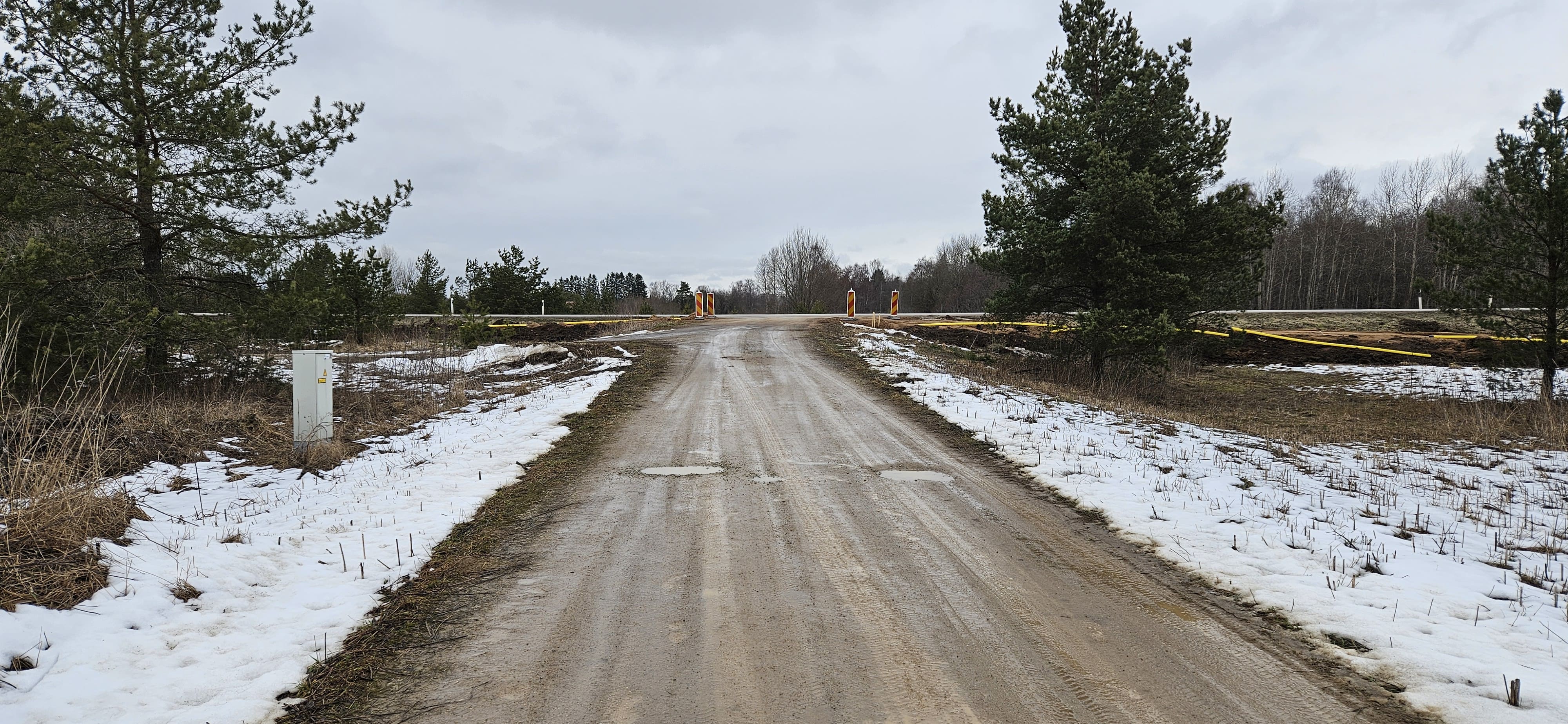

Joonis 3.1 – 156581LK ja kaablitrassi ning uue jaotuskilbi asukoht (03.03.2025).

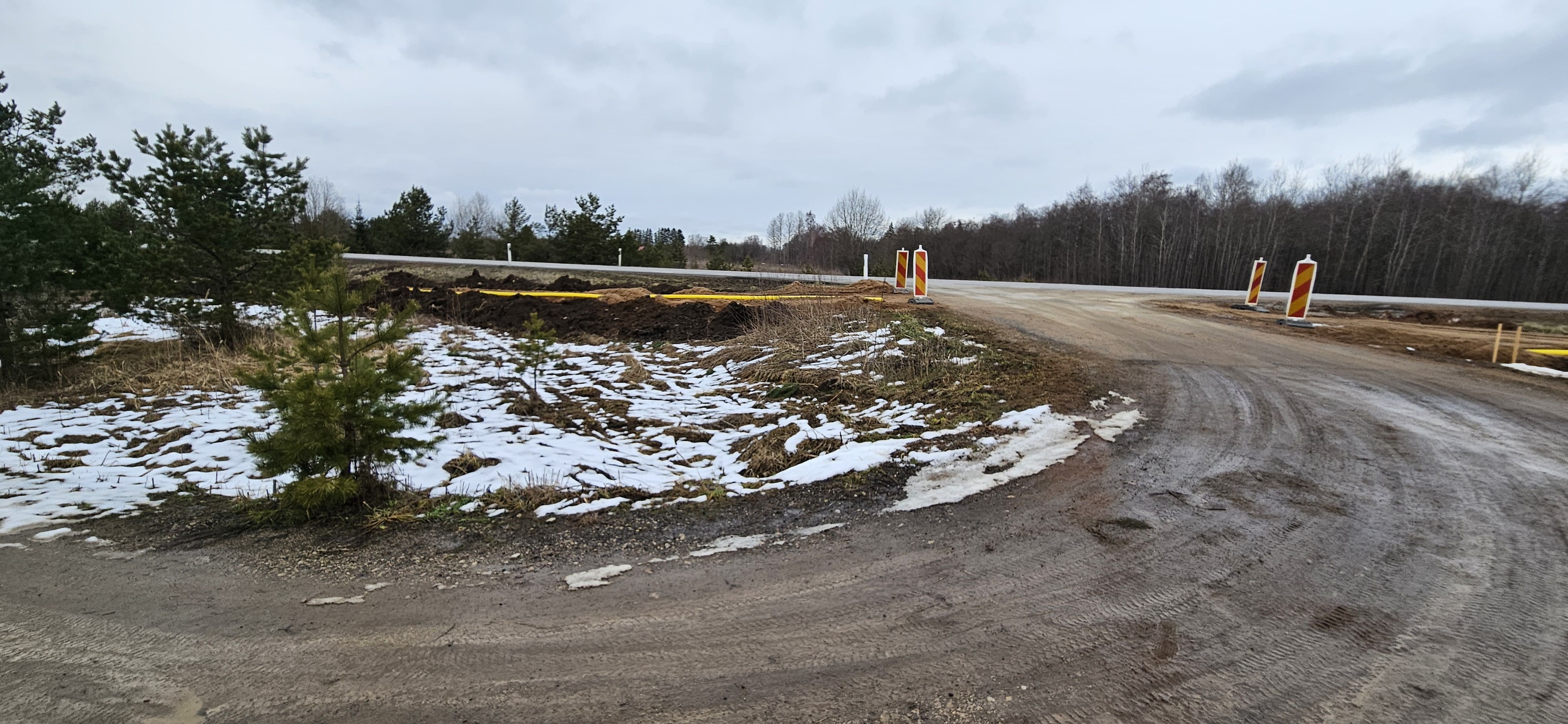

Joonis 3.2 – Kaablitrassi ja uue liitumiskilbi asukoht (03.03.2025).

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 8/11

Tabel 3.1 – 0,4 kV kaabelliinide tabel.

Algus Lõpp Mark Pikkus,

m Märkused

JK70427 LK235543 AXPK4G50 38

35 m Trassi pikkus

34 m 1 kaabel trassis

1 m 2 kaablit trassis

7 m Torus Ø110 / 750N

28 m Torus Ø110 / 450N

8 m2 Kruuskattega tee taastamine

65 m2 Haljastuse taastamine

Paigaldussügavus haljasalal 0,7m Paigaldussügavus tee alla 1,0m

156580LK JK70427 AXPK4G50 2

1 m Trassi pikkus

1 m 2 kaablit trassis

1 m Torus Ø110 / 450N

1 m2 Haljastuse taastamine

Olemasolev kaabel Ühendada JK lattidele

3.2.2. Liitumiskilbid ja tarbijate ühendused

Madalpinge liitumispunkt ehitada vastavalt Elektrilevi OÜ 0,4-20 kV võrgustandardi 0,4kV

liitumispunkt nõuetele.

Liitumis- ja jaotuskilp paigaldada sokliga pinnasesse liivpadjale vastavalt asendiplaani joonisele.

Sokliga pinnasesse paigaldatavate kilpide ümbrus täita mineraalse pinnasega ja tihendada,

sokliosa kilbi sees täita kergkruusaga. Liitumis- ja jaotuskilbi ümber ehitada

potentsiaalitasandusring. Liitumiskilbist paigaldada tarbijakaablile 2,5 m pikkuselt

kaablikaitsetoru, et vältida tarbijakaabli asendamisel või hilisemal paigaldamisel kergkruusa

väljavajumist, toru otsad tihendada.

Liitumis- ja jaotuskilp peab olema komplekteeritud vastavalt projekti elektriskeemi joonisele.

Tarbijatele anda üle kilbi võti.

3.2.3. Maandamine ja maanduspaigaldised

Maanduspaigaldiste ehitusel jälgida Elektrilevi OÜ dokumentide: “Nõuded mastalajaamade

maanduspaigaldiste ja liigpingekaitse ehituseks”, „Nõuded maanduri ja maandusjuhi

materjalidele“ ning “Juhend mastlülituspunktide, kaablivõrgu alajaamade ja madalpingevõrgu

maanduspaigaldiste ehituseks”.

Maanduspaigaldise projekteerimisel on võetud aluseks, et mahtuvuslikud maaühendusvoolud on

Aruküla PAJ alajaamas kompenseeritud, Ic = 10A, Sandri:(Aruküla) toitepiirkonna resulteeriv

maanduspaigaldis ei ole üle 5 Ω, mis tagab keskpinge rikke korral madalpingepaigaldiste

maksimaalse lubatava rikkepinge, Uf = 50V.

Liitumis- ja jaotuskilbile ehitada maanduspaigaldis ja potentsiaalitasandusring, Rm ≤ 100 .

Maanduspaigaldise kaitsejuht ei tohi pinnases kokku puutuda kilbi kestaga ning peab olema

maandurini isoleeritud.

3.2.4. Tähistused ja märgistus

Tähistamisel ja märgistamisel pidada kinni Elektrilevi OÜ võrgustandardi –P346 Võrguvara

tähistamise ja märgistamise nõudetest. Paigaldada kõik nõutavad ohumärgistused, numbrid ja

nimetused. Alajaamades ja kilpides tagada peale ehitustööde lõppu ja hilisemal käidul

tegelikkusele vastavad skeemid ja märgistused.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 9/11

3.2.5. Demontaaž ja utiliseerimine

Utiliseerimine korraldada läbi utiliseerimist teostavate ettevõtete ja utiliseeritav ning tagastuv

materjal dokumenteerida ja tagastada vastavalt Elektrilevi OÜ poolt kehtestatud korrale.

Elektriühenduse rajamise ja kaabelliini paigaldamise käigus tekkivad pinnas ning kõik ehitus- ja

lammutusjäätmed tuleb tekkekohal liigiti koguda, et soodustada nende korduskasutust või

ringlussevõttu. Pinnas ja kivid loetakse bioloogiliselt mittelagunevateks haljastusjäätmeteks ning

need tuleb eraldada muudest jäätmetest ja üle anda nõuetekohasele käitlejale. Ülejäänud

ehitusjäätmed – sealhulgas kaablijupid, metall, plast, pakend, puit ning betoon- ja kivipurud –

tuleb sortida vähemalt ohtlike jäätmete, puidu, pakendi, metallide, püsijäätmete, plastide ja

muude segajäätmete kaupa; kui objektil ei ole see tehniliselt võimalik või majanduslikult

otstarbekas, võib jäätmed sortimiseks üle anda loa omavale jäätmekäitlejale. Kõik ohtlikud

ehitusjäätmed, sh asbestit sisaldavad materjalid, naftasaadustega reostatud pinnas, värvi- ja

lakijäägid ning nendega saastunud pakendid, tuleb koguda liikide kaupa suletavates ja

lukustatavates mahutites; segamine või vedelate ohtlike ainete valamine teiste jäätmete hulka

on keelatud ning jäätmed tuleb üle anda keskkonnakaitseluba omavale ohtlike jäätmete

käitlejale. Juhul kui jäätmete taaskasutamine ei ole võimalik, tuleb need jäätmeliigiti üle anda

vastavat luba omavale käitlejale. Kaevetööde ning jäätmete laadimise ja veoga ei tohi tekitada

tolmu, müra ega muid keskkonnahäiringuid, mistõttu tuleb rakendada asjakohaseid

leevendusmeetmeid.

4. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal

lasub kohustus taastada tööde käigus kahjustada saanud pinnas, siluda ja täita mehhanismide

poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass.

Tänavalt koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB

tükid vms). Välja kaevatud pinnas ja asfaldijäägid vedada ja ladustada kohaliku omavalitsuse

poolt määratud kohta. Taastada ehitustööde tagajärjel kahjustada saanud kruuskate, asfalt ja

murukate ning tänavakivid ja sissesõidud hoonete juurde. Taastamistööd teostada vastavuses

kohaliku omavalitsuse kaevetööde eeskirjale. Kattealune pind peab olema tihendatud kihtide

kaupa 98% Proctortiheduseni teede alal ja 90% Proctortiheduseni haljasaladel. Haljastuse

taastamisel kasutada muruvaipa kui taastamistööd jäävad hilisemaks kui 15. september.

5. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi „Töötervishoiu ja tööohutuse seadusest“ ning

kinni pidada "Töötervishoiu ning tööohutuse nõuded ehituses“ määruses nr 377 esitatud

nõuetest.

Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas

olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et

töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike

kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada.

6. Ehitustööde dokumenteerimine ja järelevalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehituseadustikust” ja Elektrilevi OÜ

elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu projekti

kordineerija rollis olev ELV töötaja. Kõik kõrvalekalded projektist kooskõlastada tellija ja

projekteerijaga ning fikseerida kirjalikult. Projektis tehtavate kooskõlastamata muudatuste eest

vastutab tööde teostaja.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 10/11

7. Üldine käidujuhend

Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus

pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult

elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele

elementidele:

• õlitasapinnale õliseisu näitajates ja õlilekkimise puudumisele;

• sulavkaitsmete vastavusele ja korrasolekule;

• nähtavate kontaktühenduste seisukorrale;

• maandusseadmete ja seadmete maandatuse seisukorrale;

• lukkude ja juurdesõiduteede korrasolekule;

• liini trassile, mastide seisukorrale ja kaablite kinnitusele;

• kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks

vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete

ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel

määrata selle kõrvaldamise viis ja aeg.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 11/11

LISAD JA JOONISED

Lisa A. Projekti digitaalsete dokumentide ja jooniste nimekiri

Nr Dokumendi nimetus/sisu Faili nimi Failide formaat

1. Seletuskiri LC3539_TP_EL-3-01_seletus pdf

2. Asendiplaan LC3539_TP_EL-4-01_asend pdf ja dwg

3. Elektriskeem LC3539_TP_EL-5-01_skeem pdf ja dwg

4. Põhimaterjalide spetsifikatsioon LC3539_TP_EL-8-01_spets pdf

5. Tööde mahtude tabel LC3539_TP_EL-8-02_mahud xls

6. Lähteülesanne nr 489899 LC3539_TP_EL-9-01_LÜ pdf

7. Lähteülesande joonis LC3539_TP_EL-9-02_LÜ-joonis pdf ja dwg

8. Foto, ol.olevast liitumiskilbist, uue jaotuskilbi ja kaablitrassi asukohast

LC3539_TP_EL-9-03_foto-JK-asukoht jpeg

9. Foto, uue liitumiskilbi ja kaablitrassi asukohast

LC3539_TP_EL-9-04_foto-LK-asukoht jpeg

10. KOV projekteerimistingimused LC3539_TP_EL-9-05_KOV-PT asice

11. Kooskõlastuste koondtabel LC3539_TP_EL-9-06_k-koondtabel docx

12. Põldvuti omaniku kooskõlastus LC3539_TP_EL-9-07_Põldvuti-k pdf

13. Raasiku vallavalitsuse kooskõlastus LC3539_TP_EL-9-08_KOV-k pdf

14. Transpordiameti kooskõlastus LC3539_TP_EL-9-09_TRAM-k asice

15. Geodeetiline uuring LC3539_TP_EL-9-10_geoalus asice

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

Olemasolev AXPK4G50 kaabel ühendada jaotuskilpi JK70427.

MPL438287 Kaablitrass, L = 35 m. AXPK4G50, L = 38 m. Torus PVC Ø110 450N L = 28 m. Tee all: Torus PVC Ø110 750N L = 7 m. Paigaldussügavus 0,7 m.

Paigaldada jaotuskilp JK70427. 156581LK toide taastada läbi JK70427.

Tee all paigaldussügavus 1 m.

Liitumiskilp LK235543 Uks avaneb Põldvuti kinnistu poole. Paigaldada kaitsetoru Ø110, 450N kliendi kaabli ühendamiseks, ca 2 m.

ELEKTRILEVI OÜ 10135 TALLINN Veskiposti 2 [email protected] Tel. +372 715 4230 Registrikood 11050857 TEL000343

Tellija

Kontrollis

Projekteeris

Projektijuht

Joonise nr

Nimetus

Projekt

Joonis Keel

Staadium

Mõõtkava Leht Lehti

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harju maakond LC3539-TP-EL-4-01

Sandri:(Aruküla) fiider F3 maakaabelliin ja liitumiskilp Asendiplaan

Alexander Moroz

Andres Kangro

30.06.2025

-

5354 4098

5349 1331

1 1EST

Tööprojekt M 1 : 500ELEKTRILEVI OÜ

10135 TALLINN Veskiposti 2

TINGMÄRGID

Katastripiir Killustikkatte taastamine 8 m2

Olemasolev madalpingekaabel

Olemasolev liitumiskilp

Projekteeritud plasttorud kaablitele

1W1 Projekteeritud MP kaabelliin (1-kaabel)

Projekteeritud maandus

Projekteeritud liitumiskilp

S

N

W E

Märkused: 1. Maakaabelliini minimaalne paigaldussügavus 0,7 m. 2. Tootja poolt kilbi soklile märgitud kilbi paigalduskõrgust tähistav joon peab

jääma vahetult kilpi ümbritseva maapinnaga samale kõrgusele. 3. Liitumiskilbi tingmärgi suurus vastab tegelikele mõõtmetele. 4. Liitumiskilbi ümbrus tasandada ja vajadusel lisada täitepinnas. 5. Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed.

Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

KOLLANE VENIV HOIATUSLINT

TAGASITÄIDE KOHAPEALSEST PINNASEST

TÄIDE KIVIVABAST (KRUUSA-)* PINNASEST,

KAITSETORUGA KAABEL

KAITSETORU

TAASTATAV PEALISKIHT (ASFALT,KRUUSKATE, SILLUTIS, MULD VÕI MURUKAMAR)

700

200

300 KAABEL

*KRUUSAKS LUGEDA PINNAS, MIS EI SISALDA KUNI 10 mm SUURUSI KIVE ÜLE 50 % 300

PINNASE TAASTAMINE

*TAASTATAV PEALISKIHT VASTAVALT EHITUSTÖÖDELE EELNENUD PEALISKIHILE

Projekteeritud jaotuskilp

31 32

150/5A

0,4 kV 7423MK

MK12221

F3 NH 00 80/160

F2 NH 00 80/160

F1 NH 000 63/160

F4 NH 00 160/160

T1 100kVA

AM KA

.3 x7

0+ 95

Al pi

de e

ra m

u

AM KA

.3 x7

0+ 95

Al ja

sm äe

e ra

m u

AM KA

.3 x7

0+ 95

M än

ni m

äe e

ra m

u

AX PK

.4 x5

0 JK

66 57

8

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

Ik3 = 2,215 kA R10kV = 2,007 Ω X10kV = 1,937 Ω

R0,4kV = 0,0031 Ω X0,4kV = 0,0030 Ω

Trafo 100 kVA, Y/Zn-11 10,5 / 0,41 kV Uk = 4,05 % Po = 183 W Pk = 1604 W

Olemasolev Sandri:(Aruküla) 10,5/0,41 kV alajaam

AMKA.3x70+95 L = 98m

Imax = 49 A

1 3715

4

5

LP 10

73 9

gG 50

A

AMKA.3x70+95 L = 220m

Imax = 40 A

+/ 40

0A

L1, L2, L3 400A

JK70427 (vundamendil)

PEN

F1 F2

kWh

PLC

Aruküla-Peningi kergtee TV 38ZEE-00803837-Y

63A Q1

FC1 3C16A

Tüüpskeem 1A 63A LK235543

(vundamendil)

34

Ühendada lahti kaabel ja ühendada JK70677 lattidele

MPL438287 AXPK.4x50

L = 38m Imax = 16 A

111321 AXPK.4x50

L = 1m Imax = 24 A

3C16A

Suurenurga

122799LK LP puudub -

69318LK Aljasmäe 3C25A

1974LK Männimäe tee 40 3C40A

I"k1 = 795 A ΔU = 2,55%

I"k1 = 827 A ΔU = 2,01%

I"k1 = 827 A ΔU = 2,42%

I"k1 = 651 A ΔU = 3,85%

156580LK Männipõllu 3C20A

LK194200 Männisalu 3C20A

156581LK Põldvuti 3C20A

AMKA.3x50+70 L = 96m

Imax = 0 A

AMKA.3x50+70 L = 96m

Imax = 14 A

AMKA.3x50+70 L = 42m

Imax = 0 A

AMKA.3x70+95 L = 8m Imax = 23 A

AMKA.3x50+70 L = 51m Imax = 18 A

AMKA.3x50+70 L = 54m Imax = 16 A

AJ Saunaküla F2

111321 AXPK.4x50 L = 125m Imax = 24 A

111322 AXPK.4x50 L = 39m Imax = 32 A

I"k1 = 388 A ΔU = 5,12%

I"k1 = 355 A ΔU = 5,3%

ELEKTRILEVI OÜ 10135 TALLINN Veskiposti 2 [email protected] Tel. +372 715 4230 Registrikood 11050857 TEL000343

Tellija

Kontrollis

Projekteeris

Projektijuht

Joonise nr

Nimetus

Projekt

Joonis Keel

Staadium

Mõõtkava Leht Lehti

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harju maakond LC3539-TP-EL-5-01

Sandri:(Aruküla) fiider F3 maakaabelliin ja liitumiskilp Elektriskeem

Alexander Moroz

Andres Kangro

03.07.2025

-

5354 4098

5349 1331

1 1EST

Tööprojekt -ELEKTRILEVI OÜ

10135 TALLINN Veskiposti 2

Demonteeritav Olemasolev

Imax - Liiniõigu arvutuslik max koormusvool Pingekao arvutamisel cosφ = 0,98

Projekteeritud Projekteeritud maandus

Märkused: 1. Turvalahutusfunktsiooniga kaitselüliti juures märgitud lühise maksimaalne sättevool on arvutuslik lühisvool. Lühise

täpse sättevoolu määrab kilbi tootja vastavalt kasutatavale lülitile selliselt, et lühise sättevool oleks arvutuslikust lühisvoolust väiksem, aga sellele lähim võimalik (erinevate lülitite reguleerimise võimalused on erinevad).

2. Liitumiskilbi juhistiku ristlõiked määrab kilbi tootja vastavalt nõuetele. 3. Kilbi tootja määrab selle, kas liitumiskilbi sisend on paremal või vasakul pool. 4. Tarbija liitumiskilbi sisendklemmide ristlõike määrab kilbi tootja vastavalt projekteeritud sisendkaabli ristlõikele. 5. Kilbi tootja määrab liitumiskilbi Al/Cu üleminekuklemmide ning peakaitsme ja pealüliti vaheliste klemmide vajaduse. 6. Kilbi korpuse maandamine teostatakse kilbi tootja poolt vastavalt nõuetele. 7. Kilbi tootja on kohustatud lisama kilbi välisküljele nimesildi kilbitootja ja kilbi andmetega s.h. tüüp,

identifitseerimis-number, vooluliik, nimivool, tunnus-talitluspinge, valmistamise kuupäev, juhistikusüsteemi tähis, standardi number 61439-X, kaitseaste vastavalt EVS-EN 61439-1, CE-märgistus.

8. Kilbi tootja peab kilbi dimensioneerimisel arvestama pidevale koormusvoolule lisaks ka päikesekiirgusest tingitud temperatuuri tõusuga.

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harjumaa LC3539_TP_ EL-8-01_spets.xlsx

Nr Nimetus Mark Ühik Kogus Märkused 1. MP maakaabelliin 0,4kV

1.1 Maakaabel AXPK 4G50 m 46 varuga

1.2 Otsamuhv AXPK 4G50 kaablile tk 2 1.3 Kaablikaitsetoru Ø 110 / 750N m 10 varuga

1.4 Kaablikaitsetoru Ø 110 / 450N m 40 varuga

1.5 Tihendusmaterjal montaaživaht tk 1 1.6 Hoiatuslint „Ettevaatust elektrikaabel“ m 46 varuga

1.7 Abimaterjalid, kinnitusvahendid kompl 1 1.8 Abimaterjalid ja märgistused kompl 1 2. Liitumis- ja jaotuskilbid

2.1 LK soklil 1 arvestiga vastavalt el. skeemile kompl 1 2.2 Elektrienergia kaugloetav arvesti PLC kompl 1 2.3 JK soklil 3 kohaline vastavalt el. skeemile kompl 1 2.4 LK metallvõti tk 1 2.5 Maanduspaigaldis Rm ≤ 100 kompl 2 Vardad, juhe, klemmid

2.6 Kergkruus m3 0,06 Kilpide hüdroisolatsiooniks

2.7 Tähistused kompl 2 2.8 Abimaterjalid, kinnitusvahendid kompl 1 2.9 Abimaterjalid ja märgistused kompl 1

*Katete taastamiseks vajalike materjalide kogused tuleb ehitajal määrata vastavalt töö mahtude tabelile *Kogused võivad muutuda sõltuvalt pinnase ja tööde tegemise iseloomust. *Materjalide ja seadmete asendamine kooskõlastada kuraatoriga

LÄHTEÜLESANNE NR: 489899

LC3539, Lagedi-Aruküla-Peningi tee, Kalesi küla kinnistu liitumine madalpingel, Raasiku vald, Harju maakond Projekti kood: LC3539 TAOTLUSE ESITAJA Nimi / ärinimi

Raasiku Vallavalitsus

Isiku- või registrikood

75010708

Kontaktaadress Tänav / maja / korter

Harjumaa, Aruküla alevik, Raasiku vald, Tallinna maantee, 24

Sihtnumber

75201

Maakond

Harjumaa

Telefon

5556 6131

e-post

[email protected]

Kontaktisik Nimi

Toomas Teeväli

Telefon

607 0348

e-post

[email protected]

VÕRGUÜHENDUSE ASUKOHT Võrguühenduse kasutamise asukoht / aadress

Lagedi-Aruküla-Peningi tee Kalesi Raasiku vald Harju maakond

Mõõtepunkti ID

38ZEE-00803837-Y

Tarbimiskoht

Kergtee tänavavalgustus

Katastriüksuse number

65101:001:0755

SOOVITUD VÕRGUÜHENDUSE ANDMED Pingeklass

Madalpinge

Faaside arv

3

Amprite arv

16 A

Liitumispunkti asukoht

41: Kinnistu vahetus läheduses või kinnistul eraldi alusel asuvas liitumiskilbis ostja toitekaabli kingadel.

TEHNILISE LAHENDUSE LÄHTEANDMED Elektriline aadress

Toitealajaam Toitefiider Jaotusalajaam Jaotusfiider

ARUKÜLA 330/110/20/10

Pikavere:ARU Sandri:(Aruküla) F3:Sandri:(Aruküla)

Kontaktisik projekteerimisalastes küsimustes

Elektrivõrgu nooreminsener, Tauri Mihklepp +372 5627 8252 [email protected]

Projekteerimistöö vastuvõtja Vastuvõtmine toimub Elektrilevi partnerite portaalis (EPP keskkonnas)

Projekt vaja kooskõlastada

Märkused Kesktihe varustuskindluse piirkond. Rakendusplaan Trimble NIS-is/Unity-s:" 489899 plaan"

1/3

LÄHTEÜLESANNE NR: 489899

EELDATAVAD TÖÖDE MAHUD Töö kirjeldus Projekteeritav Demonteeritav

Madalpingeliin

Arvesti tüüp (PLC/P2P) 1tk, PLC

Liitumiskilpide arv (tk), paigalduse viis (soklil/mastil), arvestikohtade lõikes

1tk, paigaldus soklil, 1-kohaline

Lülitusseadmete tüüp - arv (tk) 1tk, PK - 3x16A

Jaotuskilpide arv (tk) 1tk, 3 fiidriga

Maakaabelliini ristlõige (mm2) - pikkus (m)

AXPK.4x50mm2 - 45m

Lisa 1:

• Projekteerimisel lähtuda Elektrilevi OÜ nõuetest ja hankedokumentidest: https://www8.energia.ee/public/ ee043.nsf/PKDE?OpenView, sh „J352 Elektripaigaldise projekti koostamise juhend“. • Maakasutusõiguse lepingute sõlmimiseks koostada projektile EPP keskkonnas vastav alamtellimus (raamleping). • Maakasutusõiguse sõlmimise tellida võrguettevõtja veebilehel avaldatud volitatud maakasutuslepingute sõlmijalt või võrguettevõtja maateenustest, saates sooviavalduse e-posti aadressil [email protected]. Volitatud maalepingute sõlmijad on leitavad https://www.elektrilevi.ee/-/doc/8644141/ettevottest/tutvustus/ failid/el_volitatud_tootlejad.pdf (3-poolne koostööleping). • Kui tööde käigus selgub vajadus muuta tööde mahtu/maksumust võrreldes tellimuse ja/või lähteülesandega, tuleb see eelnevalt kooskõlastada Elektrilevi OÜ-ga. • Projektiga seotud osapoolte esitatavad tavapärasest erinevad nõuded tuleb eelnevalt kooskõlastada Elektrilevi OÜ-ga. • Liitumispunkti asukoha tüübi muutumisel vormistada vastav muudatus vormil V2181. • Planeeritud lahendus ei vasta kehtestatud detailplaneeringule, kuna tulenevalt võrgu konfiguratsioonist ehitatakse detailplaneeringus ette nähtud lahendus välja osaliselt / detailplaneeringus ette nähtud lahendus ei ole optimaalne / liitumistaotlus(ed) on esitatud detailplaneeringus ette nähtust erinevale võimsusele. • Elektrivõrgul paiknevad kolmandale osapoolele kuuluvad taristud/elemendid projekteerivad, ehitavad ümber või demonteerivad taristute omanikud ise ning neid ei arvestata projekteerimise ja ehitustööde mahtu.

Lisa 2:

LC3539 1. Projekteerida ja ehitada Lagedi-Aruküla-Peningi tee, Kalesi küla maatüki ette nähtud kohta 1-kohaline liitumiskilp paigaldusega soklil tunnusega LK235543. 2. Projekteerida ja ehitada liitumiskilbi 156581LK kõrvale uus, 3 fiidriga jaotuskilp tunnusega JK70427. 3. Liitumiskilbi 156581LK toitekaabel tõsta ümber kõrvale ehitatud JK70427 toiteks. 4. Liitumiskilbi 156581LK toide taastada jaotuskilbist JK70427 ja maakaabliga AXPK.4x50. 5. Projekteerida ja ehitada liitumiskilbi LK235543 toiteks AXPK.4x50mm2 maakaabelliin tunnusega MPL438287, toide võtta JK70427-st. 6. Maakaabel paigaldada kaitsetorusse. 7. Fiider on alajaamas F3:Sandri:(Aruküla). 8. Liitumiskilp tunnusega LK235543 komplekteerida PLC arvestiga ja peakaitsmega PK=3x16A.

Lisa 3:

AS_489899.dxf, AS_489899.pdf, 22375_PP_EL-4-01_Asendiplaan.pdf, Vallavalitsus_kiri.docx

2/3

LÄHTEÜLESANNE NR: 489899

KOOSTAJA Nimi

Tauri Mihklepp

Kuupäev

20.02.2025

3/3

1

Alexander Moroz

From: [email protected] Sent: esmaspäev, 30. juuni 2025 15:40 To: Alexander Moroz Subject: 4-6/731-1 Projekti LC3539 kooskõlastuse küsimine. Lagedi–Aruküla–Peningi

kergliiklustee tänavavalgustus_Elektrilevi OÜ: vastuskiri

EXTERNAL EMAIL: Do NOT click links and open attachments unless you recognize the sender and know the content is safe.

Tere

Olete pöördunud Raasiku vallavalitsuse poole kooskõlastuse saamiseks projektile LC3539-TP-EL-4- 01, kus projekteeritakse ARUKÜLA-PENINGI KERGTEE lõik 7 liitumiskilp, tänavavalgustusele.

Raasiku vallavalisus nõustub projektis LC3539-TP-EL-4-01 kavandatava ARUKÜLA-PENINGI KERGTEE lõik 7 liitumiskilpi rajamisega, tänavavalgustusele.

Lugupidamisega Arvo Täks teede- ja taristuspetsialist Raasiku Vallavalitsus +372 53843310 [email protected]

ELEKTRILEVI OÜ Veskiposti 2 Tel. +372 715 4230 [email protected]

Registrikood 11050857 10138 TALLINN TEL000343 www.elektrilevi.ee

TELLIJA: Elektrilevi OÜ

Kood LC3539 liitumine

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald

Harju maakond

(allkirjastatud digitaalselt)

Projekteerija Alexander Moroz

(allkirjastatud digitaalselt)

Vastutav projekteerija Andres Kangro

TÖÖPROJEKT nr LC3539

Tallinn

Juuni 2025

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 2/11

Projekti koostasid:

Projekteerija Alexander Moroz Tel. 5354 4098

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 3/11

Sisukord

1. Asukoht .............................................................................................................. 4

2. Tehnilised põhinäitajad ......................................................................................... 4

3. Seletuskiri ........................................................................................................... 5

3.1. Üldosa ............................................................................................................. 5

3.2. Tehniline lahendus ............................................................................................ 7

3.2.1. Madalpinge maakaabelliin ja kaablikilbid ....................................................... 7

3.2.2. Liitumiskilbid ja tarbijate ühendused ............................................................ 8

3.2.3. Maandamine ja maanduspaigaldised ............................................................ 8

3.2.4. Tähistused ja märgistus ............................................................................. 8

3.2.5. Demontaaž ja utiliseerimine ........................................................................ 9

4. Maastiku ja teede taastamine ................................................................................ 9

5. Töötervishoid ja tööohutusnõuded .......................................................................... 9

6. Ehitustööde dokumenteerimine ja järelevalve .......................................................... 9

7. Üldine käidujuhend ............................................................................................. 10

LISAD JA JOONISED .................................................................................................... 11

Lisa A. Projekti digitaalsete dokumentide ja jooniste nimekiri ................................... 11

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 4/11

1. Asukoht

Joonis 1.1 – Projekteeritud LC3539 liitumiskilbi asukoht.

2. Tehnilised põhinäitajad

Tabel 2.1 – Tehnilised üldandmed, kood LC3539.

Nr Nimetus Kogus Ühik

1. Projekteeritud 0,4 kV maakaabelliin 35 m

2. Projekteeritud 0,4 kV liitumiskilp 1 tk

3. Projekteeritud 0,4 kV jaotuskilp 1 tk

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 5/11

3. Seletuskiri

3.1. Üldosa

Käesoleva projektiga on lahendatud Lagedi-Aruküla-Peningi kergtee tänavavalgustuse liitumine

liitumine Igavere külas Raasiku vallas Harju maakonnas. Olemasoleva liitumiskilbi 156581LK

kõrvale paigaldatakse jaotuskilp. Alajaama Sandri:(Aruküla) 0,4 kV F3 kaabel nr 111321

ühendatakse lahti liitumiskilbist 156581LK ning ühendatakse uue jaotuskilbi lattidele.

Jaotuskilbist tehakse maakaabelliini ühendus, ehitatakse maakaabelliin ning paigaldatakse

liitumiskilp peakaitsmega 3 × 16 A Aruküla-Peningi kergtee lõik 7 kinnistule.

Liinide projekteeritud pikkused on toodud elektriskeemidel ja spetsifikatsioonis,

trasside pikkused asendiplaanil ja tööde mahtude tabelites.

Projekteerimistöö aluseks on võetud Elektrilevi OÜ lähteülesanne nr 489899, Raasiku

Vallavalitsuse projekteerimistingimused nr 2511802/05103, Elektrilevi OÜ „Elektrivarustuse

projekti koostamise juhend“, Elektrilevi OÜ 0,4…20 kV võrgustandardid, Eesti Vabariigi

“Ehitusseadustik“, „Seadme ohutuse seadus SeOS“, „Asjaõigusseadus AÕS“, majandus- ja

taristuministri 17. 07. 2015. a määrus nr 97 „Nõuded ehitusprojektile“, Eesti standardile EVS

932:2017 „Ehitusprojekt“, majandus- ja taristuministri 5. juuni 2015 määrus nr 57 „Ehitise

tehniliste andmete loetelu ja arvestamise alused”, Raasiku Vallavolikogu 08.10.2019 määrus nr

18 „Raasiku valla kaevetööde eeskiri“, Raasiku Vallavolikogu 08.02.2022 määrus nr 3 „Raasiku

valla jäätmehoolduseeskiri“, Raasiku Vallavolikogu 26.05.2025 määrus nr 4 „Raasiku valla

heakorraeeskiri“ ning teised Eesti Vabariigi seadused, õigusaktid ja standardid:

o EVS 932:2017 Ehitusprojekt;

o EVS 843:2016 Linnatänavad;

o EVS-EN 50110-1:2023 Elektripaigaldiste käit. Osa 1: Üldnõuded;

o EVS-EN IEC 60099-5:2018 Liigpingepiirikud. Osa 5: Valik ja kasutamissoovitused;

o EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4–41:

Kaitseviisid. Kaitse elektrilöögi eest;

o EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4–42:

Kaitseviisid. Kaitse kuumustoime eest;

o EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4–43: Kaitseviisid.

Liigvoolukaitse;

o EVS-HD 60364-4-442:2012 Madalpingelised elektripaigaldised. Osa 4–442 Kaitseviisid.

Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste tagajärjel ja

madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest;

o EVS-HD 60364-4-443:2016 Ehitiste elektripaigaldised. Osa 4–44: Kaitseviisid. Kaitse

pingehäirete ja elektromagnetiliste häirete eest. Jaotis 443: Kaitse transientsete pikse- ja

lüitusliigpingete eest;

o EVS-HD 60364-4-444:2010 Madalpingelised elektripaigaldised. Osa 4–444 Kaitseviisid. Kaitse

pingehäi-ringute ja elektromagnetiliste häiringute eest;

o EVS-HD 60364-5-51:2009+A11+A12 Ehitiste elektripaigaldised. Osa 5–51: Elektriseadmete

valik ja paigaldamine. Üldjuhised;

o EVS-HD 60364-5-52:2011/AC:2023 parandus Osa 5–52: Elektriseadmete valik ja

paigaldamine. Juhistikud;

o EVS-HD 60364-5-54:2011+A11+A1:2022 Madalpingelised elektripaigaldised. Osa 5–54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;

o EVS-EN 61140:2016 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele;

Riigitee maaüksustele ja kaitsevööndisse projekti koostamisel on lähtutud üldisest põhimõttest,

et kavandatavad tööd ja rajatised ei tohi ohustada riigiteed või selle korrakohast kasutamist

ega takistada teehoiu teostamist, sealjuures on lähtutud Transpordiameti (TRAM) kodulehel

kehtestatud juhendist “Nõuded tehnovõrkude ja -rajatiste teemaale paigaldamise

kavandamisel”.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 6/11

Tee kasutamisel liiklusväliseks otstarbel, tööde tegemiseks, tuleb võtta tee omanikult

kirjalik luba.

Liiklusseadus § 7² lg (3) Teed võib liiklusväliseks otstarbeks kasutada üksnes tee

omaniku kirjalikul loal ja tema kehtestatud tingimustel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust

kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning

arvestama nende tingimuste ja nõudmistega.

NB! Elektrilevi OÜ elektripaigaldise kaitsevööndis tegutsemise loa saamiseks peab

ehitaja esitama vastava taotluse vähemalt 3 tööpäeva enne tööde algust.

Tööd teostada Elektrilevi OÜ vastava piirkonna varahalduriga kooskõlastatult,

teavitada Elektrilevi OÜ vastava piirkonna mõõtesektorit ja kohalikku omavalitsust.

Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks

tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel tekkinud küsimused ja

probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendada

töö käigus võrguehituse projektijuhi, projekteerija ja varahalduriga. Vajalikud

täiendused ja muudatused fikseerida kirjalikult.

Projektis on kasutatud järgmisi materjale:

o Geoalus: Geoalus OÜ, töö nr. 25-G154, 28.04.2025.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 7/11

3.2. Tehniline lahendus

3.2.1. Madalpinge maakaabelliin ja kaablikilbid

Madalpinge maakaabelliin ehitada vastavalt Elektrilevi OÜ (0,4…20) kV võrgustandard – 0,4 kV

kaabelliinid nõuetele ja pidada kaablite pinnasesse paigaldusel kinni minimaalsetest

vahekaugustest ning paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud

painderaadiusi ja tõmbejõudusid.

Paigaldada jaotuskilp JK70427 olemasoleva liitumiskilbi 156581LK kõrvale. Lahti ühendada AJ

Sandri:(Aruküla) F3 0,4 kV kaabel nr 111321 liitumiskilbist 156581LK ja ühendada jaotuskilbi

JK70427 lattidele. Jaotuskilbist JK70427 ehitada maakaabelliin liitumiskilbi LK235543 toitmiseks.

Joonis 3.1 – 156581LK ja kaablitrassi ning uue jaotuskilbi asukoht (03.03.2025).

Joonis 3.2 – Kaablitrassi ja uue liitumiskilbi asukoht (03.03.2025).

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 8/11

Tabel 3.1 – 0,4 kV kaabelliinide tabel.

Algus Lõpp Mark Pikkus,

m Märkused

JK70427 LK235543 AXPK4G50 38

35 m Trassi pikkus

34 m 1 kaabel trassis

1 m 2 kaablit trassis

7 m Torus Ø110 / 750N

28 m Torus Ø110 / 450N

8 m2 Kruuskattega tee taastamine

65 m2 Haljastuse taastamine

Paigaldussügavus haljasalal 0,7m Paigaldussügavus tee alla 1,0m

156580LK JK70427 AXPK4G50 2

1 m Trassi pikkus

1 m 2 kaablit trassis

1 m Torus Ø110 / 450N

1 m2 Haljastuse taastamine

Olemasolev kaabel Ühendada JK lattidele

3.2.2. Liitumiskilbid ja tarbijate ühendused

Madalpinge liitumispunkt ehitada vastavalt Elektrilevi OÜ 0,4-20 kV võrgustandardi 0,4kV

liitumispunkt nõuetele.

Liitumis- ja jaotuskilp paigaldada sokliga pinnasesse liivpadjale vastavalt asendiplaani joonisele.

Sokliga pinnasesse paigaldatavate kilpide ümbrus täita mineraalse pinnasega ja tihendada,

sokliosa kilbi sees täita kergkruusaga. Liitumis- ja jaotuskilbi ümber ehitada

potentsiaalitasandusring. Liitumiskilbist paigaldada tarbijakaablile 2,5 m pikkuselt

kaablikaitsetoru, et vältida tarbijakaabli asendamisel või hilisemal paigaldamisel kergkruusa

väljavajumist, toru otsad tihendada.

Liitumis- ja jaotuskilp peab olema komplekteeritud vastavalt projekti elektriskeemi joonisele.

Tarbijatele anda üle kilbi võti.

3.2.3. Maandamine ja maanduspaigaldised

Maanduspaigaldiste ehitusel jälgida Elektrilevi OÜ dokumentide: “Nõuded mastalajaamade

maanduspaigaldiste ja liigpingekaitse ehituseks”, „Nõuded maanduri ja maandusjuhi

materjalidele“ ning “Juhend mastlülituspunktide, kaablivõrgu alajaamade ja madalpingevõrgu

maanduspaigaldiste ehituseks”.

Maanduspaigaldise projekteerimisel on võetud aluseks, et mahtuvuslikud maaühendusvoolud on

Aruküla PAJ alajaamas kompenseeritud, Ic = 10A, Sandri:(Aruküla) toitepiirkonna resulteeriv

maanduspaigaldis ei ole üle 5 Ω, mis tagab keskpinge rikke korral madalpingepaigaldiste

maksimaalse lubatava rikkepinge, Uf = 50V.

Liitumis- ja jaotuskilbile ehitada maanduspaigaldis ja potentsiaalitasandusring, Rm ≤ 100 .

Maanduspaigaldise kaitsejuht ei tohi pinnases kokku puutuda kilbi kestaga ning peab olema

maandurini isoleeritud.

3.2.4. Tähistused ja märgistus

Tähistamisel ja märgistamisel pidada kinni Elektrilevi OÜ võrgustandardi –P346 Võrguvara

tähistamise ja märgistamise nõudetest. Paigaldada kõik nõutavad ohumärgistused, numbrid ja

nimetused. Alajaamades ja kilpides tagada peale ehitustööde lõppu ja hilisemal käidul

tegelikkusele vastavad skeemid ja märgistused.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 9/11

3.2.5. Demontaaž ja utiliseerimine

Utiliseerimine korraldada läbi utiliseerimist teostavate ettevõtete ja utiliseeritav ning tagastuv

materjal dokumenteerida ja tagastada vastavalt Elektrilevi OÜ poolt kehtestatud korrale.

Elektriühenduse rajamise ja kaabelliini paigaldamise käigus tekkivad pinnas ning kõik ehitus- ja

lammutusjäätmed tuleb tekkekohal liigiti koguda, et soodustada nende korduskasutust või

ringlussevõttu. Pinnas ja kivid loetakse bioloogiliselt mittelagunevateks haljastusjäätmeteks ning

need tuleb eraldada muudest jäätmetest ja üle anda nõuetekohasele käitlejale. Ülejäänud

ehitusjäätmed – sealhulgas kaablijupid, metall, plast, pakend, puit ning betoon- ja kivipurud –

tuleb sortida vähemalt ohtlike jäätmete, puidu, pakendi, metallide, püsijäätmete, plastide ja

muude segajäätmete kaupa; kui objektil ei ole see tehniliselt võimalik või majanduslikult

otstarbekas, võib jäätmed sortimiseks üle anda loa omavale jäätmekäitlejale. Kõik ohtlikud

ehitusjäätmed, sh asbestit sisaldavad materjalid, naftasaadustega reostatud pinnas, värvi- ja

lakijäägid ning nendega saastunud pakendid, tuleb koguda liikide kaupa suletavates ja

lukustatavates mahutites; segamine või vedelate ohtlike ainete valamine teiste jäätmete hulka

on keelatud ning jäätmed tuleb üle anda keskkonnakaitseluba omavale ohtlike jäätmete

käitlejale. Juhul kui jäätmete taaskasutamine ei ole võimalik, tuleb need jäätmeliigiti üle anda

vastavat luba omavale käitlejale. Kaevetööde ning jäätmete laadimise ja veoga ei tohi tekitada

tolmu, müra ega muid keskkonnahäiringuid, mistõttu tuleb rakendada asjakohaseid

leevendusmeetmeid.

4. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal

lasub kohustus taastada tööde käigus kahjustada saanud pinnas, siluda ja täita mehhanismide

poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass.

Tänavalt koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB

tükid vms). Välja kaevatud pinnas ja asfaldijäägid vedada ja ladustada kohaliku omavalitsuse

poolt määratud kohta. Taastada ehitustööde tagajärjel kahjustada saanud kruuskate, asfalt ja

murukate ning tänavakivid ja sissesõidud hoonete juurde. Taastamistööd teostada vastavuses

kohaliku omavalitsuse kaevetööde eeskirjale. Kattealune pind peab olema tihendatud kihtide

kaupa 98% Proctortiheduseni teede alal ja 90% Proctortiheduseni haljasaladel. Haljastuse

taastamisel kasutada muruvaipa kui taastamistööd jäävad hilisemaks kui 15. september.

5. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi „Töötervishoiu ja tööohutuse seadusest“ ning

kinni pidada "Töötervishoiu ning tööohutuse nõuded ehituses“ määruses nr 377 esitatud

nõuetest.

Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas

olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et

töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike

kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada.

6. Ehitustööde dokumenteerimine ja järelevalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehituseadustikust” ja Elektrilevi OÜ

elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu projekti

kordineerija rollis olev ELV töötaja. Kõik kõrvalekalded projektist kooskõlastada tellija ja

projekteerijaga ning fikseerida kirjalikult. Projektis tehtavate kooskõlastamata muudatuste eest

vastutab tööde teostaja.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 10/11

7. Üldine käidujuhend

Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus

pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult

elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele

elementidele:

• õlitasapinnale õliseisu näitajates ja õlilekkimise puudumisele;

• sulavkaitsmete vastavusele ja korrasolekule;

• nähtavate kontaktühenduste seisukorrale;

• maandusseadmete ja seadmete maandatuse seisukorrale;

• lukkude ja juurdesõiduteede korrasolekule;

• liini trassile, mastide seisukorrale ja kaablite kinnitusele;

• kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks

vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete

ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel

määrata selle kõrvaldamise viis ja aeg.

ELEKTRILEVI OÜ Tööprojekt

Nr LC3539

Lagedi-Aruküla-Peningi tee liitumine

Kalesi küla, Raasiku vald, Harju maakond 30.06.2025 lk 11/11

LISAD JA JOONISED

Lisa A. Projekti digitaalsete dokumentide ja jooniste nimekiri

Nr Dokumendi nimetus/sisu Faili nimi Failide formaat

1. Seletuskiri LC3539_TP_EL-3-01_seletus pdf

2. Asendiplaan LC3539_TP_EL-4-01_asend pdf ja dwg

3. Elektriskeem LC3539_TP_EL-5-01_skeem pdf ja dwg

4. Põhimaterjalide spetsifikatsioon LC3539_TP_EL-8-01_spets pdf

5. Tööde mahtude tabel LC3539_TP_EL-8-02_mahud xls

6. Lähteülesanne nr 489899 LC3539_TP_EL-9-01_LÜ pdf

7. Lähteülesande joonis LC3539_TP_EL-9-02_LÜ-joonis pdf ja dwg

8. Foto, ol.olevast liitumiskilbist, uue jaotuskilbi ja kaablitrassi asukohast

LC3539_TP_EL-9-03_foto-JK-asukoht jpeg

9. Foto, uue liitumiskilbi ja kaablitrassi asukohast

LC3539_TP_EL-9-04_foto-LK-asukoht jpeg

10. KOV projekteerimistingimused LC3539_TP_EL-9-05_KOV-PT asice

11. Kooskõlastuste koondtabel LC3539_TP_EL-9-06_k-koondtabel docx

12. Põldvuti omaniku kooskõlastus LC3539_TP_EL-9-07_Põldvuti-k pdf

13. Raasiku vallavalitsuse kooskõlastus LC3539_TP_EL-9-08_KOV-k pdf

14. Transpordiameti kooskõlastus LC3539_TP_EL-9-09_TRAM-k asice

15. Geodeetiline uuring LC3539_TP_EL-9-10_geoalus asice

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

Olemasolev AXPK4G50 kaabel ühendada jaotuskilpi JK70427.

MPL438287 Kaablitrass, L = 35 m. AXPK4G50, L = 38 m. Torus PVC Ø110 450N L = 28 m. Tee all: Torus PVC Ø110 750N L = 7 m. Paigaldussügavus 0,7 m.

Paigaldada jaotuskilp JK70427. 156581LK toide taastada läbi JK70427.

Tee all paigaldussügavus 1 m.

Liitumiskilp LK235543 Uks avaneb Põldvuti kinnistu poole. Paigaldada kaitsetoru Ø110, 450N kliendi kaabli ühendamiseks, ca 2 m.

ELEKTRILEVI OÜ 10135 TALLINN Veskiposti 2 [email protected] Tel. +372 715 4230 Registrikood 11050857 TEL000343

Tellija

Kontrollis

Projekteeris

Projektijuht

Joonise nr

Nimetus

Projekt

Joonis Keel

Staadium

Mõõtkava Leht Lehti

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harju maakond LC3539-TP-EL-4-01

Sandri:(Aruküla) fiider F3 maakaabelliin ja liitumiskilp Asendiplaan

Alexander Moroz

Andres Kangro

30.06.2025

-

5354 4098

5349 1331

1 1EST

Tööprojekt M 1 : 500ELEKTRILEVI OÜ

10135 TALLINN Veskiposti 2

TINGMÄRGID

Katastripiir Killustikkatte taastamine 8 m2

Olemasolev madalpingekaabel

Olemasolev liitumiskilp

Projekteeritud plasttorud kaablitele

1W1 Projekteeritud MP kaabelliin (1-kaabel)

Projekteeritud maandus

Projekteeritud liitumiskilp

S

N

W E

Märkused: 1. Maakaabelliini minimaalne paigaldussügavus 0,7 m. 2. Tootja poolt kilbi soklile märgitud kilbi paigalduskõrgust tähistav joon peab

jääma vahetult kilpi ümbritseva maapinnaga samale kõrgusele. 3. Liitumiskilbi tingmärgi suurus vastab tegelikele mõõtmetele. 4. Liitumiskilbi ümbrus tasandada ja vajadusel lisada täitepinnas. 5. Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed.

Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

KOLLANE VENIV HOIATUSLINT

TAGASITÄIDE KOHAPEALSEST PINNASEST

TÄIDE KIVIVABAST (KRUUSA-)* PINNASEST,

KAITSETORUGA KAABEL

KAITSETORU

TAASTATAV PEALISKIHT (ASFALT,KRUUSKATE, SILLUTIS, MULD VÕI MURUKAMAR)

700

200

300 KAABEL

*KRUUSAKS LUGEDA PINNAS, MIS EI SISALDA KUNI 10 mm SUURUSI KIVE ÜLE 50 % 300

PINNASE TAASTAMINE

*TAASTATAV PEALISKIHT VASTAVALT EHITUSTÖÖDELE EELNENUD PEALISKIHILE

Projekteeritud jaotuskilp

31 32

150/5A

0,4 kV 7423MK

MK12221

F3 NH 00 80/160

F2 NH 00 80/160

F1 NH 000 63/160

F4 NH 00 160/160

T1 100kVA

AM KA

.3 x7

0+ 95

Al pi

de e

ra m

u

AM KA

.3 x7

0+ 95

Al ja

sm äe

e ra

m u

AM KA

.3 x7

0+ 95

M än

ni m

äe e

ra m

u

AX PK

.4 x5

0 JK

66 57

8

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

G HOIATUS

KAHEPOOLNE TOIDE

Ik3 = 2,215 kA R10kV = 2,007 Ω X10kV = 1,937 Ω

R0,4kV = 0,0031 Ω X0,4kV = 0,0030 Ω

Trafo 100 kVA, Y/Zn-11 10,5 / 0,41 kV Uk = 4,05 % Po = 183 W Pk = 1604 W

Olemasolev Sandri:(Aruküla) 10,5/0,41 kV alajaam

AMKA.3x70+95 L = 98m

Imax = 49 A

1 3715

4

5

LP 10

73 9

gG 50

A

AMKA.3x70+95 L = 220m

Imax = 40 A

+/ 40

0A

L1, L2, L3 400A

JK70427 (vundamendil)

PEN

F1 F2

kWh

PLC

Aruküla-Peningi kergtee TV 38ZEE-00803837-Y

63A Q1

FC1 3C16A

Tüüpskeem 1A 63A LK235543

(vundamendil)

34

Ühendada lahti kaabel ja ühendada JK70677 lattidele

MPL438287 AXPK.4x50

L = 38m Imax = 16 A

111321 AXPK.4x50

L = 1m Imax = 24 A

3C16A

Suurenurga

122799LK LP puudub -

69318LK Aljasmäe 3C25A

1974LK Männimäe tee 40 3C40A

I"k1 = 795 A ΔU = 2,55%

I"k1 = 827 A ΔU = 2,01%

I"k1 = 827 A ΔU = 2,42%

I"k1 = 651 A ΔU = 3,85%

156580LK Männipõllu 3C20A

LK194200 Männisalu 3C20A

156581LK Põldvuti 3C20A

AMKA.3x50+70 L = 96m

Imax = 0 A

AMKA.3x50+70 L = 96m

Imax = 14 A

AMKA.3x50+70 L = 42m

Imax = 0 A

AMKA.3x70+95 L = 8m Imax = 23 A

AMKA.3x50+70 L = 51m Imax = 18 A

AMKA.3x50+70 L = 54m Imax = 16 A

AJ Saunaküla F2

111321 AXPK.4x50 L = 125m Imax = 24 A

111322 AXPK.4x50 L = 39m Imax = 32 A

I"k1 = 388 A ΔU = 5,12%

I"k1 = 355 A ΔU = 5,3%

ELEKTRILEVI OÜ 10135 TALLINN Veskiposti 2 [email protected] Tel. +372 715 4230 Registrikood 11050857 TEL000343

Tellija

Kontrollis

Projekteeris

Projektijuht

Joonise nr

Nimetus

Projekt

Joonis Keel

Staadium

Mõõtkava Leht Lehti

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harju maakond LC3539-TP-EL-5-01

Sandri:(Aruküla) fiider F3 maakaabelliin ja liitumiskilp Elektriskeem

Alexander Moroz

Andres Kangro

03.07.2025

-

5354 4098

5349 1331

1 1EST

Tööprojekt -ELEKTRILEVI OÜ

10135 TALLINN Veskiposti 2

Demonteeritav Olemasolev

Imax - Liiniõigu arvutuslik max koormusvool Pingekao arvutamisel cosφ = 0,98

Projekteeritud Projekteeritud maandus

Märkused: 1. Turvalahutusfunktsiooniga kaitselüliti juures märgitud lühise maksimaalne sättevool on arvutuslik lühisvool. Lühise

täpse sättevoolu määrab kilbi tootja vastavalt kasutatavale lülitile selliselt, et lühise sättevool oleks arvutuslikust lühisvoolust väiksem, aga sellele lähim võimalik (erinevate lülitite reguleerimise võimalused on erinevad).

2. Liitumiskilbi juhistiku ristlõiked määrab kilbi tootja vastavalt nõuetele. 3. Kilbi tootja määrab selle, kas liitumiskilbi sisend on paremal või vasakul pool. 4. Tarbija liitumiskilbi sisendklemmide ristlõike määrab kilbi tootja vastavalt projekteeritud sisendkaabli ristlõikele. 5. Kilbi tootja määrab liitumiskilbi Al/Cu üleminekuklemmide ning peakaitsme ja pealüliti vaheliste klemmide vajaduse. 6. Kilbi korpuse maandamine teostatakse kilbi tootja poolt vastavalt nõuetele. 7. Kilbi tootja on kohustatud lisama kilbi välisküljele nimesildi kilbitootja ja kilbi andmetega s.h. tüüp,

identifitseerimis-number, vooluliik, nimivool, tunnus-talitluspinge, valmistamise kuupäev, juhistikusüsteemi tähis, standardi number 61439-X, kaitseaste vastavalt EVS-EN 61439-1, CE-märgistus.

8. Kilbi tootja peab kilbi dimensioneerimisel arvestama pidevale koormusvoolule lisaks ka päikesekiirgusest tingitud temperatuuri tõusuga.

Lagedi-Aruküla-Peningi tee liitumine Kalesi küla, Raasiku vald, Harjumaa LC3539_TP_ EL-8-01_spets.xlsx

Nr Nimetus Mark Ühik Kogus Märkused 1. MP maakaabelliin 0,4kV

1.1 Maakaabel AXPK 4G50 m 46 varuga

1.2 Otsamuhv AXPK 4G50 kaablile tk 2 1.3 Kaablikaitsetoru Ø 110 / 750N m 10 varuga

1.4 Kaablikaitsetoru Ø 110 / 450N m 40 varuga

1.5 Tihendusmaterjal montaaživaht tk 1 1.6 Hoiatuslint „Ettevaatust elektrikaabel“ m 46 varuga

1.7 Abimaterjalid, kinnitusvahendid kompl 1 1.8 Abimaterjalid ja märgistused kompl 1 2. Liitumis- ja jaotuskilbid

2.1 LK soklil 1 arvestiga vastavalt el. skeemile kompl 1 2.2 Elektrienergia kaugloetav arvesti PLC kompl 1 2.3 JK soklil 3 kohaline vastavalt el. skeemile kompl 1 2.4 LK metallvõti tk 1 2.5 Maanduspaigaldis Rm ≤ 100 kompl 2 Vardad, juhe, klemmid

2.6 Kergkruus m3 0,06 Kilpide hüdroisolatsiooniks

2.7 Tähistused kompl 2 2.8 Abimaterjalid, kinnitusvahendid kompl 1 2.9 Abimaterjalid ja märgistused kompl 1

*Katete taastamiseks vajalike materjalide kogused tuleb ehitajal määrata vastavalt töö mahtude tabelile *Kogused võivad muutuda sõltuvalt pinnase ja tööde tegemise iseloomust. *Materjalide ja seadmete asendamine kooskõlastada kuraatoriga

LÄHTEÜLESANNE NR: 489899

LC3539, Lagedi-Aruküla-Peningi tee, Kalesi küla kinnistu liitumine madalpingel, Raasiku vald, Harju maakond Projekti kood: LC3539 TAOTLUSE ESITAJA Nimi / ärinimi

Raasiku Vallavalitsus

Isiku- või registrikood

75010708

Kontaktaadress Tänav / maja / korter

Harjumaa, Aruküla alevik, Raasiku vald, Tallinna maantee, 24

Sihtnumber

75201

Maakond

Harjumaa

Telefon

5556 6131

e-post

[email protected]

Kontaktisik Nimi

Toomas Teeväli

Telefon

607 0348

e-post

[email protected]

VÕRGUÜHENDUSE ASUKOHT Võrguühenduse kasutamise asukoht / aadress

Lagedi-Aruküla-Peningi tee Kalesi Raasiku vald Harju maakond

Mõõtepunkti ID

38ZEE-00803837-Y

Tarbimiskoht

Kergtee tänavavalgustus

Katastriüksuse number

65101:001:0755

SOOVITUD VÕRGUÜHENDUSE ANDMED Pingeklass

Madalpinge

Faaside arv

3

Amprite arv

16 A

Liitumispunkti asukoht

41: Kinnistu vahetus läheduses või kinnistul eraldi alusel asuvas liitumiskilbis ostja toitekaabli kingadel.

TEHNILISE LAHENDUSE LÄHTEANDMED Elektriline aadress

Toitealajaam Toitefiider Jaotusalajaam Jaotusfiider

ARUKÜLA 330/110/20/10

Pikavere:ARU Sandri:(Aruküla) F3:Sandri:(Aruküla)

Kontaktisik projekteerimisalastes küsimustes

Elektrivõrgu nooreminsener, Tauri Mihklepp +372 5627 8252 [email protected]

Projekteerimistöö vastuvõtja Vastuvõtmine toimub Elektrilevi partnerite portaalis (EPP keskkonnas)

Projekt vaja kooskõlastada

Märkused Kesktihe varustuskindluse piirkond. Rakendusplaan Trimble NIS-is/Unity-s:" 489899 plaan"

1/3

LÄHTEÜLESANNE NR: 489899

EELDATAVAD TÖÖDE MAHUD Töö kirjeldus Projekteeritav Demonteeritav

Madalpingeliin

Arvesti tüüp (PLC/P2P) 1tk, PLC

Liitumiskilpide arv (tk), paigalduse viis (soklil/mastil), arvestikohtade lõikes

1tk, paigaldus soklil, 1-kohaline

Lülitusseadmete tüüp - arv (tk) 1tk, PK - 3x16A

Jaotuskilpide arv (tk) 1tk, 3 fiidriga

Maakaabelliini ristlõige (mm2) - pikkus (m)

AXPK.4x50mm2 - 45m

Lisa 1:

• Projekteerimisel lähtuda Elektrilevi OÜ nõuetest ja hankedokumentidest: https://www8.energia.ee/public/ ee043.nsf/PKDE?OpenView, sh „J352 Elektripaigaldise projekti koostamise juhend“. • Maakasutusõiguse lepingute sõlmimiseks koostada projektile EPP keskkonnas vastav alamtellimus (raamleping). • Maakasutusõiguse sõlmimise tellida võrguettevõtja veebilehel avaldatud volitatud maakasutuslepingute sõlmijalt või võrguettevõtja maateenustest, saates sooviavalduse e-posti aadressil [email protected]. Volitatud maalepingute sõlmijad on leitavad https://www.elektrilevi.ee/-/doc/8644141/ettevottest/tutvustus/ failid/el_volitatud_tootlejad.pdf (3-poolne koostööleping). • Kui tööde käigus selgub vajadus muuta tööde mahtu/maksumust võrreldes tellimuse ja/või lähteülesandega, tuleb see eelnevalt kooskõlastada Elektrilevi OÜ-ga. • Projektiga seotud osapoolte esitatavad tavapärasest erinevad nõuded tuleb eelnevalt kooskõlastada Elektrilevi OÜ-ga. • Liitumispunkti asukoha tüübi muutumisel vormistada vastav muudatus vormil V2181. • Planeeritud lahendus ei vasta kehtestatud detailplaneeringule, kuna tulenevalt võrgu konfiguratsioonist ehitatakse detailplaneeringus ette nähtud lahendus välja osaliselt / detailplaneeringus ette nähtud lahendus ei ole optimaalne / liitumistaotlus(ed) on esitatud detailplaneeringus ette nähtust erinevale võimsusele. • Elektrivõrgul paiknevad kolmandale osapoolele kuuluvad taristud/elemendid projekteerivad, ehitavad ümber või demonteerivad taristute omanikud ise ning neid ei arvestata projekteerimise ja ehitustööde mahtu.

Lisa 2:

LC3539 1. Projekteerida ja ehitada Lagedi-Aruküla-Peningi tee, Kalesi küla maatüki ette nähtud kohta 1-kohaline liitumiskilp paigaldusega soklil tunnusega LK235543. 2. Projekteerida ja ehitada liitumiskilbi 156581LK kõrvale uus, 3 fiidriga jaotuskilp tunnusega JK70427. 3. Liitumiskilbi 156581LK toitekaabel tõsta ümber kõrvale ehitatud JK70427 toiteks. 4. Liitumiskilbi 156581LK toide taastada jaotuskilbist JK70427 ja maakaabliga AXPK.4x50. 5. Projekteerida ja ehitada liitumiskilbi LK235543 toiteks AXPK.4x50mm2 maakaabelliin tunnusega MPL438287, toide võtta JK70427-st. 6. Maakaabel paigaldada kaitsetorusse. 7. Fiider on alajaamas F3:Sandri:(Aruküla). 8. Liitumiskilp tunnusega LK235543 komplekteerida PLC arvestiga ja peakaitsmega PK=3x16A.

Lisa 3:

AS_489899.dxf, AS_489899.pdf, 22375_PP_EL-4-01_Asendiplaan.pdf, Vallavalitsus_kiri.docx

2/3

LÄHTEÜLESANNE NR: 489899

KOOSTAJA Nimi

Tauri Mihklepp

Kuupäev

20.02.2025

3/3

1

Alexander Moroz

From: [email protected] Sent: esmaspäev, 30. juuni 2025 15:40 To: Alexander Moroz Subject: 4-6/731-1 Projekti LC3539 kooskõlastuse küsimine. Lagedi–Aruküla–Peningi

kergliiklustee tänavavalgustus_Elektrilevi OÜ: vastuskiri

EXTERNAL EMAIL: Do NOT click links and open attachments unless you recognize the sender and know the content is safe.

Tere

Olete pöördunud Raasiku vallavalitsuse poole kooskõlastuse saamiseks projektile LC3539-TP-EL-4- 01, kus projekteeritakse ARUKÜLA-PENINGI KERGTEE lõik 7 liitumiskilp, tänavavalgustusele.

Raasiku vallavalisus nõustub projektis LC3539-TP-EL-4-01 kavandatava ARUKÜLA-PENINGI KERGTEE lõik 7 liitumiskilpi rajamisega, tänavavalgustusele.

Lugupidamisega Arvo Täks teede- ja taristuspetsialist Raasiku Vallavalitsus +372 53843310 [email protected]
