Imatra Elekter AS taotlus elektri õhukaabelliini paigaldamiseks 11254 Muuga tee

Isikliku kasutusõiguse seadmise plaan

Projekti nimi/ aadress Töö nr

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H) 2561

Koostaja Mõõtkava Leht / Formaat Kuupäev

S. Kulp 1:500 Leht 1; A4 02.07.2025

Jrk nr

Pos nr (plaanil) Kinnistu registriosa number

Katastriüksuse tunnus, nimi ja sihtotstarve

Ala pindala ruutmeetrites, m²

1 Pos 1 5711850 89001:010:3502; 11254 Muuga tee; Transpordimaa 100% 33

TINGMÄRGID

Isikluku kasutusõiguse ala

Projekteeritud puitmast

Ümbertõstetav liitumiskilp

Projekteeritud madalpinge õhuliin

Projekteeritud tarbija maakaabel

Katastriüksuste piirid

1W1

1W1

Tellija: KV Infra OÜ Mõigu tee 5, Rae küla, Peetri küla, Eesti, tel. 5260768, [email protected]

Töö nr. 2561

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

Elektritööprojekt

Kontrollis: Sander Kulp

Projekteerija: Kevin Saarna

Tallinn, 06.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel./Fax: +372 5342 6358

E-post: [email protected] www.hepta.ee

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. MAANDAMINE JA MAANDUSPAIGALDISED .................................................................... 5

3. KOKKUPUUTED RIIGITEEGA ............................................................................................. 5

4. KAABLI PAIGALDUSNÕUDED ........................................................................................... 5

2.1. Maakaabelliini paigalduse nõuded riigiteemal ................................................................ 5

5. ÕHULIINIDE EHITUS ......................................................................................................... 6

6. TÄHISTUSED ..................................................................................................................... 6

7. MAASTIKU TAASTAMINE ................................................................................................. 6

8. EHITUSJÄÄTMED .............................................................................................................. 7

9. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 7

10. KÄIDUJUHEND .................................................................................................................. 7

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

3 (7)

A S U K O H A S K E E M

Joonis 1. Objekti asukoht

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis on lahendatud Viimsi vallas, Muuga külas Muuga teel kesk- ja madalpingeliinide ümberehitus. Tellija KV Infra OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 3. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

4. Standardile EVS 932 „Ehitusprojekt”; 5. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

6. Eesti Energia võrgustandardile EE 10421629-JV; 7. Elektrilevi OÜ „0,4-20kV võrgustandard – 0,4 kV õhuliinid“ P341/2; 8. Elektrilevi OÜ „Nouded ohuliinide ehitamisel kasutatavatele puitpostidele“ P355; 9. Elektrilevi OÜ „Võrguvara tähistamise ja märgistamise nõuded“ P346; 10. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 11. Elektrilevi OÜ projekteerimisülesanne LT-32810H .

Projekti koostamisel arvestatakse järgmiste dokumentidega: 1. Crusta Projekt OÜ, töö nr. 070223; 2. Leonhard Weiss Energy AS, töö nr. ET1533; 3. Elstar OÜ, töö nr. 17015; 4. Grün-E töö nr. 150323-1; 5. THS Projekt OÜ, töö nr P19195_JTI448; 6. Triangulum OÜ, töö nr 123/23; 7. EXTech Design OÜ, töö nr 1629.

Töövõtjal on kohustus enne hinnapakkumise tegemist tutvuda olukorraga kohapeal. Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamise aegadest ja asjaoludest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

5 (7)

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

1. PROJEKTLAHENDUS Käesolevas projektis on antud lahendus kesk- ja madalpingeliinide postide ümberehituseks: 1) AJ Vana-Muuga:(Viimsi) F4 mast M47 demonteerida ning paigaldada uus puitmast (h=11m)

vastavalt asendiplaanile. Demonteeritavalt mastilt tõsta liitumiskilp ümber uuele mastile, tarbijakaablit teha lühemaks ja ühendada liitumiskilpi uues asukohas. Mastide M46 ja M47 vahele paigaldada uus õhuliini visang AMKA 3x25+35 õhuliiniga. Mastile M47 rajada maandus.

2) AJ Vana-Muuga:(Viimsi) F2 mast M2 tõmmits demonteerida. 3) AJ Soone ja MAJ Loomisvälja vahelise keskpingefiidri mast M3 demonteerida ning asendada

uue puitmastiga (h=12m) plaanil näidatud asukohas. Uuele mastile paigaldada 2 tõmmitsat.

2. MAANDAMINE JA MAANDUSPAIGALDISED

Madalpinge mastile M47 (F4) rajada maandur, mis koosneb vähemalt kahest 2m pikkusest vertikaalsest varrasmandurist. Masti maanduspaigaldise maandusimpendatsi väärtus peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, kui ehitatud paigaldis ei anna välja vajaliku maandustakistuse väärtust, siis tuleb paigaldada täiendavad vertikaalmandurid.

3. KOKKUPUUTED RIIGITEEGA Käesolevas projektis on kokkupuuted riigiteega allpool toodud kilomeetritel. Masti ja tõmmitsa demontaaž, ristumine õhuliiniga: 1) 11254 Muuga tee km 2,41 Tõmmitsa demontaaž riigiteelt: 1) 11254 Muuga tee km 2,46 Keskpinge õhuliini masti paigaldus riigitee kaitsevööndis: 1) 11254 Muuga tee km 2,02

4. KAABLI PAIGALDUSNÕUDED

2.1. Maakaabelliini paigalduse nõuded riigiteemal

Riigiteemaal kaabelliin paigaldatakse kaablikaitsetorusse tugevusega 750N süvagusele vähemalt

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

6 (7)

1,0 m ümbritsevast maapinnast. Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. Kõrvalkalded kooskõlastatud projektist keelatud.

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

5. ÕHULIINIDE EHITUS

Õhuliinid tuleb ehitada vastavalt võrgustandardile EE 10421629-JV ST 5-6 0,4 – 20 kV. Uued õhuliinid ehitatada välja AMKA-tüüpi rippkeerdkaabliga. Ristumisel sõiduteega peab õhuliini visangu kõrgus maapinnast olema riigitee kohal vähemalt 7,0 m (vt. ristlõige joonisel ELV-1). Õhuliinide ehitamisel tagada käesoleva elektriprojektiga määratlemata või piisavalt detailiseerimata lahenduste vastavus ülaltoodud juhendmaterjalidega määratletud normidele, tagada liinitrassile ja kaitsevööndile esitatud nõuetest kinnipidamine, tagada ja kontrollida looduses vajalikud vahekaugused looduslikest takistustest, teistest liinidest ja ka teistest kommunikatsioonidest nende rööpkulgemisel.

6. TÄHISTUSED Elektripaigaldiste tähistamisel ja märgistamisel lähtuda JS dokumendist P346 / 4. Kaabel tuleb kaevikusse paigaldades tähistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga ja informatsiooni selle kaabli omaniku kohta. Hoiatuslindi paigaldussügavuseks on 30 cm ülalpool kaablit. MP õhuliini esimesed mastid tähistada fiidritähisega.

7. MAASTIKU TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

06.2025

7 (7)

ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

8. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

9. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

10. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

Nahka 2 ja Raudtee III vahelise ala

elektrivarustuse projekt (Leonhard Weiss Energy AS,

töö nr. ET1533, 2019)

K2

K2 K2

M3 demonteeritav

M4

M2

M3 projekteeritud

Projekteeritud puitmast kõrgusega 12m (TAN-II) -Toestada masti kahe tõmmitsa komplektiga -Paigaldada mastile nurgatraavers SH65 koos tõmbeisolaatoritega SDI90.280, kandeklamberitega SO181.6 ja linnukaitsega P62.3. -Tagada nõuetekohane ripe vastavalt ELV normdokumentidele; -Kavandada ümber demonteeritavalt mastil ol.olev kespinge õhuliini juhtmed AS-50;

TINGMÄRGID, PROJEKTEERITUD

Madalpinge maakaabel, X-kaablite arv. Kaabel kaitsetorus Ø110, 450N.

Ümbertõstetav keskpinge paljasjuhe/õhuliin.

Madalpinge õhuliin.

Puitmast, täpsemad juhised viites.

Puitmasti tõmmitsa komplekt.

Liitumiskilp, mastil.

Demonteeritav tehnovõrk.

Demonteeritav objekt.

Maandus koos potentsiaalitasandusrõngaga (vt. seletuskirjas välja toodud nõuded).

Varem projekteeritud tööd: - Crusta Projekt OÜ, töö nr. 070223; - Leonhard Weiss Energy AS, töö nr. ET1533; - Elstar OÜ, töö nr. 17015; - Grün-E OÜ töö, nr. 150323-1; - THS Projekt OÜ, töö nr. P19195_JTI448; - Infra Projekt OÜ, töö nr. 121222; - Triangulum OÜ, töö nr. 123/23; - EXTech Design OÜ, töö nr. 1629

XW1

MÄRKUSED 1. Kõik tööd teostada vastavalt kehtivatele normatiividele ja seadustele. 2. Koordinaadid joonistel on L-EST süsteemis, kõrgused EH2000

süsteemis. 3. Haljasalal paigaldada kaabel 0,7m sügavusele, sõidutee ning kõnnitee

alla 1m sügavusele. Kitsaskohtades teostada kaevetööd käsitsi, vajadusel toestada teisi tehnovõrke.

4. Arvestada ol. olevate tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mullatööd ilma kaablivaldaja loata on keelatud. Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelevalve üksusega.

5. Käesoleva joonise koostamisel on aluseks võetud maa-ala plaan tehnovõrkudega. Koostaja: Aamos Atlas OÜ, töö nr. 005-G-23, 19.01.2023.

1 2 3 4 5 6 7 8 9 10 11 D

O N

O T

SC AL

E FR

O M

T H

IS D

R AW

IN G

B

A

C

D

E

F

J

B

A

C

D

E

F

1 2 3 4 5 6 7 8 9 10

12 13 14 15 16 17 18 19

11 12 13 14 15 16 17 18 19

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Mäealuse 2/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

02.07.2025

KV Infra OÜ Mõigu tee 5, Peetri küla 75312 Harjumaa EESTI Tel. +372 5260768 [email protected]

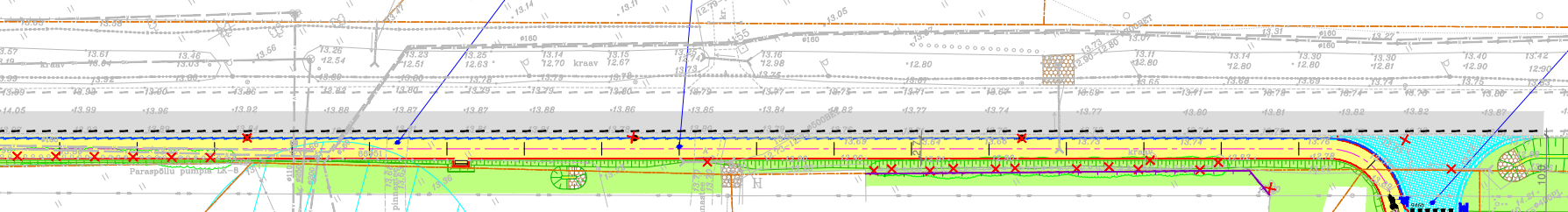

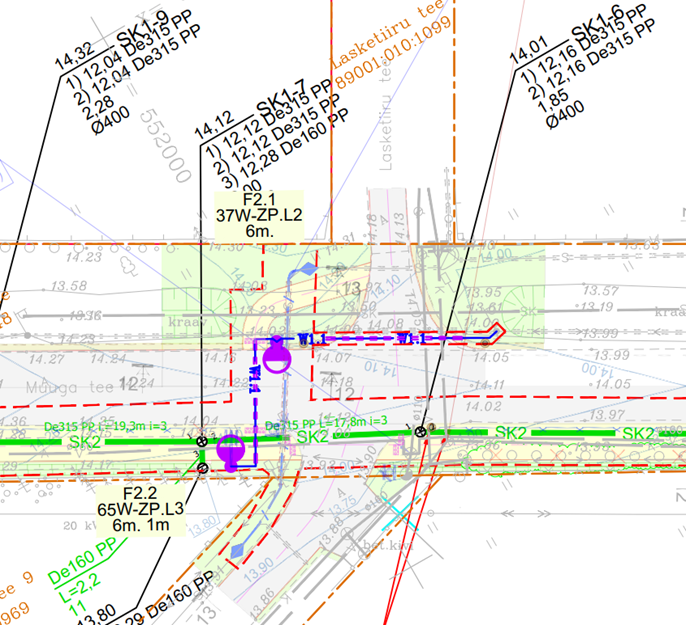

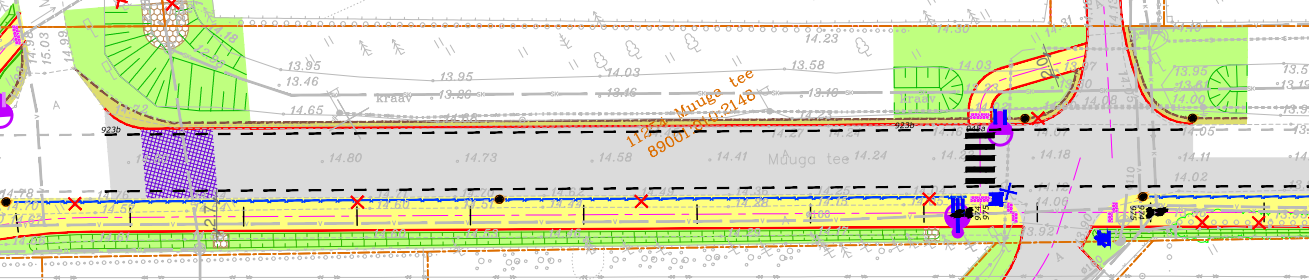

Elektrivälisvõrgu asendiplaan

ELV-1

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

K. Saarna

2561TP 1:250

W2

W2

W 2

W 2

W2

W2

W2

W 2

W 2

W 2

Wv

W v

W v

W 1

W1 W1

W 1

W 1

W 1

1 W1

W 1

W 1

W 1

W1

1W1

Olemsolev madalpinge õhuliin AMKA 3x25+35 demonteerida mastini M46 ning teostada uue visangu paigaldus projekteeritud masitni M47 kasutades rippkeerdkaablit AMKA 3x25+35. Paigaldada projekteeritud mastile SO 28 ankruklamber. Vajadusel piirata kõrghaljastust. Lkaabel= 22m

M46

M47 demonteeritav

M47 projekteeritud Projekteeritud puitmast kõrgusega 11m (TAN-II) -Rajada mastile maandus vastavalt ELV normdokumentidele; -Kavandada ümber demonteeritavalt mastil ol.olev liitumiskilp LK203516; -Projekteeritud õhuliinile paigaldada lõpuklemmid SN2.2 ning teostada nõuetekohane allaviik liitumiskilpi kaalbiga AXPK 4G25 kasutades SO71 distantsnaelasid.

Teostada projekteeritud ja olemasoleva madalpinge õhuliini ühendustööd kasutades isolatsiooni läbistavaid SLIW 54 hammasklemme koos juhtme- otsa kaitetega PK553.

Taastada Muuga tee 41 // Kivisaare kinnistu elektrivarustuse tarbijakaabel. Kasutada olemasolevat tarbijakaablit, mis lõigata lühemaks, et see ühendada liitumiskilpi ümbertõstetaval mastil.

Säilitatava puitmasti tõmmits demonteerida.

Õhuliini min kõrgus tee kohal 7m. Vt ristlõige 1, joonis ELV-3

TINGMÄRGID, PROJEKTEERITUD

Madalpinge maakaabel, X-kaablite arv. Kaabel kaitsetorus Ø110, 450N.

Ümbertõstetav keskpinge paljasjuhe/õhuliin.

Madalpinge õhuliin.

Puitmast, täpsemad juhised viites.

Puitmasti tõmmitsa komplekt.

Liitumiskilp, mastil.

Demonteeritav tehnovõrk.

Demonteeritav objekt.

Maandus koos potentsiaalitasandusrõngaga (vt. seletuskirjas välja toodud nõuded).

Varem projekteeritud tööd: - Crusta Projekt OÜ, töö nr. 070223; - Leonhard Weiss Energy AS, töö nr. ET1533; - Elstar OÜ, töö nr. 17015; - Grün-E OÜ töö, nr. 150323-1; - THS Projekt OÜ, töö nr. P19195_JTI448; - Infra Projekt OÜ, töö nr. 121222; - Triangulum OÜ, töö nr. 123/23; - EXTech Design OÜ, töö nr. 1629

XW1

MÄRKUSED 1. Kõik tööd teostada vastavalt kehtivatele normatiividele ja seadustele. 2. Koordinaadid joonistel on L-EST süsteemis, kõrgused EH2000

süsteemis. 3. Haljasalal paigaldada kaabel 0,7m sügavusele, sõidutee ning kõnnitee

alla 1m sügavusele. Kitsaskohtades teostada kaevetööd käsitsi, vajadusel toestada teisi tehnovõrke.

4. Arvestada ol. olevate tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mullatööd ilma kaablivaldaja loata on keelatud. Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelevalve üksusega.

5. Käesoleva joonise koostamisel on aluseks võetud maa-ala plaan tehnovõrkudega. Koostaja: Aamos Atlas OÜ, töö nr. 005-G-23, 19.01.2023.

1 2 3 4 5 6 7 8 9 10 11 D

O N

O T

SC AL

E FR

O M

T H

IS D

R AW

IN G

B

A

C

D

E

F

J

B

A

C

D

E

F

1 2 3 4 5 6 7 8 9 10

12 13 14 15 16 17 18 19

11 12 13 14 15 16 17 18 19

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Mäealuse 2/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

02.07.2025

KV Infra OÜ Mõigu tee 5, Peetri küla 75312 Harjumaa EESTI Tel. +372 5260768 [email protected]

Elektrivälisvõrgu asendiplaan

ELV-2

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

K. Saarna

2561TP 1:250

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Mäealuse 2/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

02.07.2025

KV Infra OÜ Mõigu tee 5, Peetri küla 75312 Harjumaa EESTI Tel. +372 5260768 [email protected]

Ristlõige 1. Õhuliiniga ristumine 11254 Muuga tee km 2,41

ELV-3

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H)

Kontrollija

Projektijuht

Projekteerija

S. Kulp

S. Kulp

K. Saarna

2561TP 1:250

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1

14 15 16 17 18 19 20 21 22 23 24

0.00 5.00 10.00 15.00 20.00 25.00

Ristlõige 1. Õhuliiniga ristumine 11254 Muuga tee km 2,41

Pr oj

. ke

rg liik

lu st

ee

11 25

4 M

uu ga

te e

Pr oj

. p ui

tm as

t

O l.

ol ev

p ui

tm as

t

8.17

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Sander Kulp

Hepta Group Energy OÜ

[email protected]

Mäealuse tn 2/1

12618, Tallinn, Harju maakond

Teie 07.07.2025

Meie 11.07.2025 nr 7.1-2/25/11251-2

Muuga külas Muuga teel kesk- ja

madalpingeliinide ümberehituse projekti

kooskõlastamine riigitee nr 11254

maaüksuse piires ja tee kaitsevööndis

Kooskõlastamiseks esitatud projektis on ette nähtud õhuliini mastide, tõmmitsate ja õhuliini

(edaspidi tehnovõrgud) demonteerimine ja paigaldamine riigitee maaüksuste piires ja tee

kaitsevööndis:

 Masti demonteerimine ja uue puitmasti paigaldamine koos tõmmitsatega (2 tk) riigitee nr

11254 Muuga tee km 2,02 ning õhuliini demonteerimine ja paigaldamine km 1,97–2,07 tee

kaitsevööndis:

 Masti, tõmmitsa ja õhuliini demonteerimine ning uue puitmasti paigaldamine, õhuliini

ristumine riigiteega nr 11254 Muuga tee km 2,41; maakaabli kulgemine tee

kaitsevööndis km 2,40–2,41.

 Säilitatava puitmasti tõmmitsa demonteerimine riigitee nr 11254 Muuga tee km 2,46

teemaal.

Projekt on koostatud vastavuses Transpordiameti tüüpnõuetele.

Transpordiamet on 31.10.2024 sõlminud JJT-ga kaasneva riigitee ümberehitamise lepingu nr 7.1-

1/24/18724-1, mille aluseks on „Harjumaa, Viimsi vald Randvere küla, Metsakasti küla ja Muuga

küla Muuga tee jalgratta- ja jalgtee ehitusprojekt“ (Infra Projekt OÜ, töö nr 121222, edaspidi

teeprojekt).

Teeprojektiga oli kavandatud riigitee nr nr 11254 Muuga tee km 2,41 olemasolevale mastile

tõmmitsa paigaldamine (vt Joonis 1), kuid käesoleva kooskõlastuse aluseks olevas projektis on

kavandatud olemasoleva masti demonteerimine ning uue masti paigaldamine teisele poole

kergliiklusteed (vt Joonis 2).

2 (3)

Joonis 1

Joonis 2

Seoses muude teeprojektiga kavandatud ehitustööde käigus ilmnenud muudatuste tõttu on

teeprojekti tellija, Viimsi Vallavalitus, arutatud muudatus ettepanekuid Transpordiameti

planeerimise osakonna kooskõlastuse üksuse peaspetsialistiga (vt kirjavahetus lisas). Kuna hilisem

tööde vastuvõtmine toimub muudatusprojekti alusel, siis palun kajastada ka antud muudatust

teeprojekti muudatusprojektis.

Võttes aluseks ehitusseadustiku (EhS) § 99 lg 3, kooskõlastame Hepta Group Energy OÜ töö nr

2561 „Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-

32810H)“. Juhime tähelepanu, et kooskõlastuse objektiks on ainult käesoleva projektiga

kavandatu ja muudele projekti asendiplaanil toodud ehitistele see ei laiene.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Riigitee nr 11254 Muuga tee teelõik km 2,000–2,500 on pindamistööde objekt 2025. aastal.

Tuleb arvestada, et töödele kehtib garantii 3 aastat alates tööde vastuvõtmise kuupäevast ning

riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele

kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud

asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses

ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada

Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub

www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade

kasutus – tehnovõrgud – Riigivara kasutamiseks andmise ja isikliku kasutusõiguse seadmise

taotlus (tehnovõrgud ja rajatised). Sõlmitud leping on aluseks liiklusvälise tegevuse loa

väljastamiseks.

3 (3)

3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil

[email protected].

3.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba.

Taotluse vorm on leitav https://www.transpordiamet.ee/taotlused-blanketid#tood-ja-

piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected].

Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid

kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9

„Maastikukujundustööd“ kvaliteedinõuetele.

7. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise ja

nõuetekohase taastamise tööd oleks teostatavad võimalikult lühikese aja jooksul. Kui

ilmastikuolud ei võimalda riigitee teemaa ja tee konstruktsioonide taastamist, tuleb

projektikohaste tehnovõrkude ehitustööd riigitee piirides peatada. Katted peavad olema

taastatud ja teemaa korrastatud enne tehnovõrgule kasutusloa andmist.

8. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

9. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf

ja .dwg (.dgn) formaadis.

10. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus

Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib 2 aastat väljaandmise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Annika Matson

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Asendiplaan

Ristlõike joonis

Seletuskiri

IKÕ ala plaan

KOV ja TRAM kirjavahetus

Annika Matson

54620384, [email protected]

Isikliku kasutusõiguse seadmise plaan

Projekti nimi/ aadress Töö nr

Võrgu ümberehitus, Muuga tee, Muuga küla, Viimsi vald, Harjumaa piirkond (LT-32810H) 2561

Koostaja Mõõtkava Leht / Formaat Kuupäev

S. Kulp 1:500 Leht 1; A4 02.07.2025

Jrk nr

Pos nr (plaanil) Kinnistu registriosa number

Katastriüksuse tunnus, nimi ja sihtotstarve

Ala pindala ruutmeetrites, m²

1 Pos 1 5711850 89001:010:3502; 11254 Muuga tee; Transpordimaa 100% 33

TINGMÄRGID

Isikluku kasutusõiguse ala

Projekteeritud puitmast

Ümbertõstetav liitumiskilp

Projekteeritud madalpinge õhuliin

Projekteeritud tarbija maakaabel

Katastriüksuste piirid

1W1

1W1

TALLINNA NOTAR TARVO PURI

Notaribüroo Tallinn Maakri 19/1

www.enotar.ee

Tel 6 77 00 99

NOTARI AMETITEGEVUSE RAAMATU

NUMBER

2660

VOLIKIRI

Käesoleva notariaalakti on koostanud ja tõestanud Tallinna notar Tarvo Puri kaheksateistkümnendal detsembril kahe tuhande kahekümne neljandal aastal (18.12.2024.a.) Eesti Vabariigis ning selles notariaalaktis osaleja on

Imatra Elekter Aktsiaselts, registrikood 10224137, aadress Tööstuse tn 2, Haapsalu

linn, Haapsalu linn, Lääne maakond, e-posti aadress [email protected], mille

esindajana tegutseb registrikaardile kantud juhatuse liige Rudolf Penu, isikukood

39011082733, kes on tuvastatud PPA andmebaasi alusel, ja prokurist Kaupo Kuurberg,

isikukood 36010274721, kes on tuvastatud PPA andmebaasi alusel.

Osalejad kinnitavad, et nende volitused on kehtivad, neid ei ole tagasi kutsutud ning

nende ametiaeg ei ole möödunud või on seda nõuetekohaselt pikendatud.

Käesolevaga Imatra Elekter Aktsiaselts volitab Ülle Loopre, isikukood 46910280234,

ja/või Tiia Koel, isikukood 46407260038, ja/või Riina Eha, isikukood 47205015215,

ja/või Andra Mcmanus, isikukood 47204076020, ja/või Tatjana Närep, isikukood

48108043713, igaühte eraldi, alljärgnevas:

1. sõlmima vallas- ja kinnisasjade (sh katastriüksuste) omandamise tehinguid

tingimusel, et esindatava poolt omandamise eest tasutav summa on kuni üks tuhat

(1 000) eurot; ühe tuhande (1 000) euro ulatuses esemete võõrandamise, pandi ja

hüpoteegi seadmise ja/või üleandmise ja/või kustutamise lepinguid ning teisi

piiratud asjaõiguste (sh hoonestusõiguse ning sealhulgas nii Imatra Elekter

Aktsiaselts-le kui kolmandatele isikutele kuuluvatele kinnisasjadele) seadmise

ja/või üleandmise ja/või omandamise ja/või lõpetamise ja/või muutmise

lepinguid, samuti piiratud asjaõiguste järjekohtade muutmise tehinguid

tingimusel, et esindatava poolt piiratud asjaõiguse omandamise eest ühekordselt

tasutav summa on kuni üks tuhat (1 000) eurot; 2. sõlmima esindatavale kaasomandina kuuluvate kinnis- ja vallasasjade

reaalosadeks jagamisel kaasomandi lõpetamise ning asja reaalosadeks jagamise

lepinguid ning tegema sellega seotud muid toiminguid tingimusel, et nimetatud

lepingute kohaselt esindatava poolt hüvitist ei maksta või maksmise korral on

esindatava poolt makstava ühekordse hüvitise suurus kuni üks tuhat (1 000) eurot,

samuti tegema ostueesõigusest loobumise avaldusi;

3. esindama esindatavat kinnisasjade jagamisel ja/või ühendamisel ja/või

korteriomanditeks jagamisel esindatava kasuks varem seatud piiratud asjaõiguste

ülekandmisel uutele moodustatavatele kinnisasjadele ja/või katastriüksustele;

4. esindama esindatavat kinnisasjade jagamisel ja/või ühendamisel ja/või

korteriomanditeks jagamisel esindatava kasuks varem seatud piiratud asjaõiguse

kannete kustutamisel;

5. esindama esindatavat esindatava kasuks varem seatud piiratud asjaõiguse

lõpetamisel ja kannete kustutamisel;

6. andma nõusolekuid kinnisasjade, mis on koormatud piiratud asjaõigustega

esindatava kasuks, koormamiseks piiratud asjaõigustega kolmandate isikute

kasuks;

7. sõlmima ja/või lõpetama kaasomandi kasutamise korra kokkuleppeid;

8. korraldama esindatava omandis olevate ehitiste teenindamiseks ja uute ehitiste

rajamiseks katastriüksuste moodustamist ning olemasolevate katastriüksuste

jagamist, allkirjastama esindatava nimel piiriprotokolle ning seoses

katastriüksuste moodustamisega ja registreerimisega esindama esindatavat

kohalikes omavalitsustes ja riigiasutustes;

9. esindama esindatavat elektrivõrkude ning muude rajatiste (sh alajaamade)

kandmisel ehitisregistrisse ja/või kustutamisel ehitisregistrist;

10. esindama esindatavat sundvalduse seadmise menetluses.

Selleks volitab Imatra Elekter Aktsiaselts esindajat välja nõudma, saama ja esitama kõiki

ülalnimetatud tehingute sõlmimiseks vajalikke dokumente, esindama esindatavat kõikide

juriidiliste- ja üksikisikute ees ning kõikides ameti- ja riigiasutustes, sõlmima lepinguid

(sealhulgas asjaõiguslepinguid), esindatava nimel alla kirjutama ning täitma kõik, mis on

seotud käesoleva ülesandega.

Käesolev volitus kehtib kuni 31.12.2026.a ja on välja antud ilma edasivolitamise õiguseta.

Notariaalakti tõestaja on allakirjutanule selgitanud, et:

• Esindatav võib volituse igal ajal tagasi võtta. Tsiviilseadustiku üldosa seaduse § 127 lg 3 kohaselt loetakse volitus kehtivaks seni, kuni volikirja ei ole kehtetuks kuulutatud.

• Notar on osalejate tähelepanu juhtinud sellele, et ühingu registrikaardil on esindusõiguse piirang, mis näeb ette kahe juhatuse liikme ühise esindusõiguse. Juhatuse liige kinnitab, et ta on käesoleval ajal ainus juhatuse liige ning seega omab esindusõigust.

• Notar on osalejate tähelepanu juhtinud sellele, et ühingu registrikaardil on esindusõiguse piirang „Aktsiaseltsi esindavad juhatuse liige ja prokurist ühiselt“ sätestatud mõnevõrra eksitava sõnastusega, nagu oleks sellega piiratud ka juhatuse liikme esindusõigust, kuigi seaduse järgi (ÄS § 17 lg 3) saab selliselt piirata ainult prokuristi esindusõigust. Juhatuse liikme esindusõigust saab ÄS § 181 lg 1 järgi

piirata ainult selliselt, et juhatuse liikmed esindavad osaühingut mitmekesi või ühiselt (st juhatuse liikme esindusõigust ei saa piirata selliselt, et tal on esindusõigus ainult koos prokuristiga).

• Notar on osalejate tähelepanu juhtinud sellele, et ühingu registrikaardile ei ole kantud prokuristi õigust võõrandada kinnisasja ning seega prokurist ei saaks ka käesoleva sisuga kinnisasja võõrandamise volitust välja anda. Vaatamata sellele soovivad osalejad mõlemad allkirjastada käesoleva dokumendi. Notar lähtub volituse tõestamisel sellest, et esindusõigus on juhatuse liikmel.

• Volikirjas peaks märkima ka volikirja alusel tehtava tehingu olulised tingimused (näiteks tehingu rahaline väärtus, raha tasumise kord jne) ning samuti ohtusid, mis kaasnevad volikirja välja andmisega ilma tehingu olulisi tingimusi märkimata. Vaatamata sellele soovib volitaja anda välja käesoleva sisuga volikirja.

Käesolev volikiri on koostatud ühes digitaalses originaaleksemplaris, mis on volitajale

kättesaadav riigiportaalis www.eesti.ee või www.notar.ee. Notar teeb digitaalsest

originaaldokumendist paberil kinnitatud ärakirja, mis jääb notari kätte hoiule. Volitaja

soovil väljastatakse talle paberkandjal ärakiri, mis asendab originaali.

Käesolev notariaalakt on osalejale notariaalakti tõestaja poolt videosilla vahendusel ette

loetud, ekraanil tutvumiseks, läbivaatamiseks ja heakskiitmiseks esitatud ning seejärel

osaleja poolt heaks kiidetud ja notariaalakti tõestaja ja osaleja poolt digitaalselt

allkirjastatud.

Juriidilise isiku volikiri 49,20 eurot (notari tasu seadus § 31 p 3).

Kaugtõestamine 20,00 eurot (notari tasu seadus § 2 lg 2.1 ).

Käibemaks 15,22 eurot.

Kokku 84,42 eurot. MVe

Asukoht kaugtõestamisel (tema enda ütluste kohaselt)

Kaupo Kuurberg

/allkirjastatud digitaalselt/ Rudolf Penu

/allkirjastatud digitaalselt/

Haapsalus

Tallinnas

Tallinna notar Tarvo Puri

/allkirjastatud digitaalselt/
