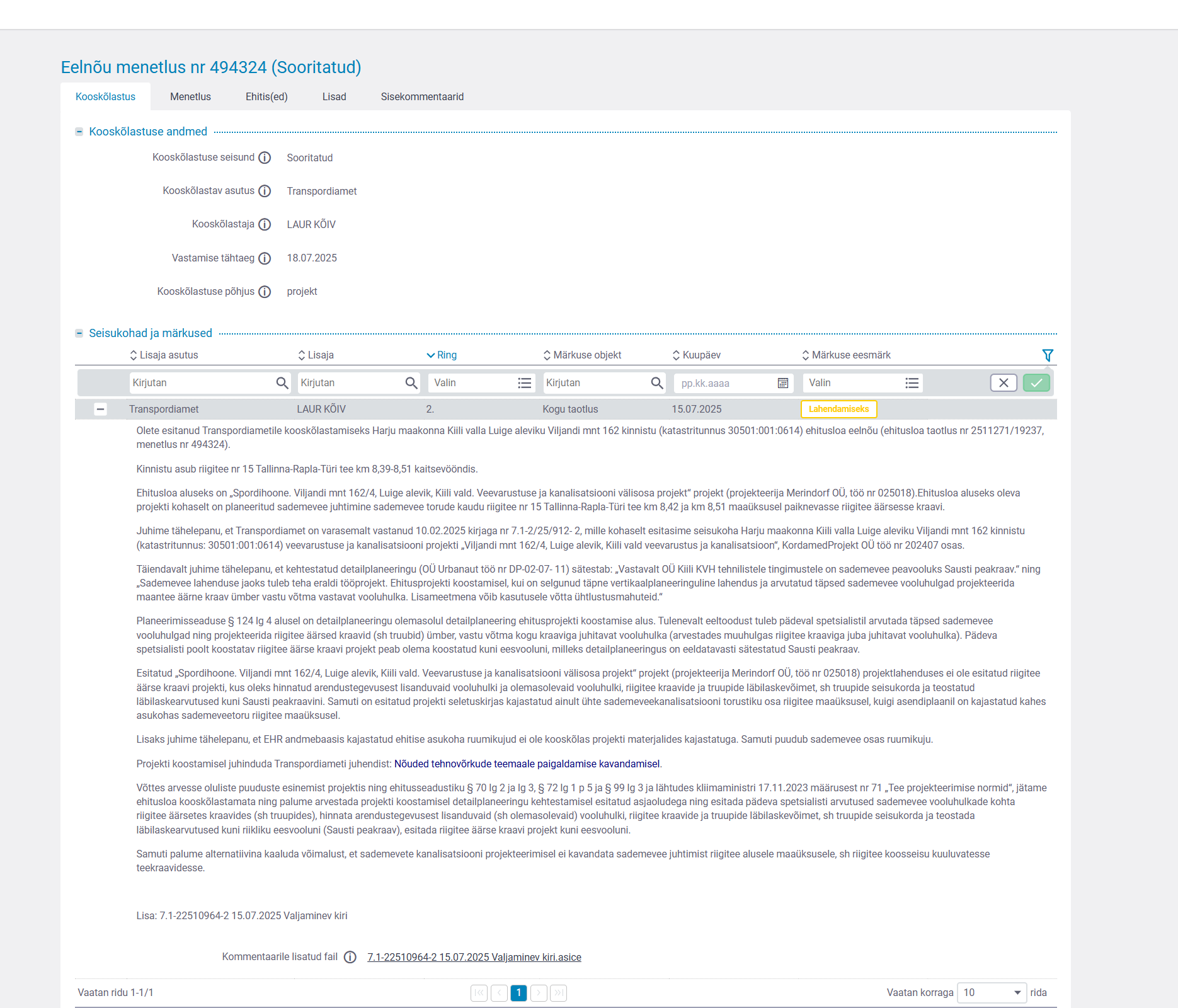

Vastus EHR- Harju maakond, Kiili vald, Luige alevik, Viljandi mnt 162 veetorustiku ehitusloa taotlus, menetlus nr 494324

___________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Töö nr: 025018

Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald.

Veevarustuse ja kanalisatsiooni välisosa projekt. (asukoht: Viljandi mnt 162/4, Luige alevik, Kiili vald.)

Staadium: Põhiprojekt

Köide: Veevarustus ja kanalisatsioon Valmimise kuupäev: 21.05.2025

EHITUSPROJEKTI TELLIJA:

Maximus Consult OÜ A.H.Tammsaare tee 47, 11316 Tallinn

+372 5197 1744 [email protected]

Registrikood: 11690456

EHITUSPROJEKTI KOOSTAJA:

Merindorf OÜ A.H.Tammsaare tee 47, 11316 Tallinn

[email protected] Registrikood: 11057500

VASTUTAV SPETSIALIST:

Raido Mugamäe Kutsekvalifikatsioon: Diplomeeritud

veevarustuse- ja kanalisatsiooniinsener, tase 7 Telefon: +372 554 1294

E-post: [email protected]

1 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Köite koostas:

Insener Raido Mugamäe

2 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

VEEVARUSTUSE JA KANALISATSIOONI VÄLISVÕRK ................................................ 4

1. Üldandmed ............................................................................................................... 4

1.1 Projekteerimistöö piiritlus ..................................................................................................... 4

1.2 Alusdokumendid .................................................................................................................... 4

1.2.1 Lähteandmed ........................................................................................................... 4

1.2.2 Ehitusuuringud ........................................................................................................ 4

1.2.3 Normdokumendid .................................................................................................... 4

2. Veevarustuse välisvõrk ............................................................................................ 5

2.1 Olemasolev olukord ......................................................................................................... 5

2.2 Projekteeritud veevarustus ............................................................................................... 5

2.2.1 Arvutuslik vooluhulk ............................................................................................... 5

2.2.2 Veevarustusallikas ja kinnistu liitumispunkt ........................................................... 5

2.2.3 Hoone veemõõdusõlm ............................................................................................. 6

2.2.4 Väline tuletõrjeveevarustus ..................................................................................... 6

2.3 Torustikud ja armatuur ................................................................................................... 6

2.3.1 Torustike materjal .................................................................................................... 7

2.3.2 Armatuur .................................................................................................................. 7

2.3.3 Veetorustike paigaldus ............................................................................................ 8

3 Reovee kanalisatsioonivõrk ...................................................................................... 8

3.1 Olemasolev ...................................................................................................................... 8

3.2 Projekteeritud kanalisatsioon ........................................................................................... 8

3.2.1 Kanalisatsiooni arvutusäravoolud............................................................................ 8

3.2.2 Eelvool ja kinnistu liitumispunkt ............................................................................. 9

3.3 Torustikud ja kaevud ....................................................................................................... 9

3.3.1 Torustike materjal .................................................................................................... 9

3.3.2 Kaevud ..................................................................................................................... 9

4 Sademevee kanalisatsioonivõrk ............................................................................. 10

4.1 Olemasolev olukord ....................................................................................................... 10

4.2 Projekteeritud sademeveekanalisatsioon ....................................................................... 10

4.3 Arvutuslik vooluhulk ..................................................................................................... 10

4.4 Sademevee eelvool ........................................................................................................ 11

4.5 Kohtpuhastid .................................................................................................................. 11

4.6 Torustikud ja seadmed ................................................................................................... 11

Torustike materjal .................................................................................................................. 11

Kaevud ................................................................................................................................... 12

5 Üldised nõuded ...................................................................................................... 12

5.1 Tööde teostamise aeg ja aruandlus ................................................................................ 12

5.2 Ehitustööde korraldamine .............................................................................................. 12

5.3 Ohutuse tagamine ja liikluse korraldamine ................................................................... 13

5.4 Olemasolevate ehitiste ja rajatistega arvestamine ......................................................... 13

5.5 Ettevalmistustööd .......................................................................................................... 14

5.6 Kaevetööd ...................................................................................................................... 14

5.7 Kaeviku rajamine ........................................................................................................... 14

5.8 Kaeviku täide ................................................................................................................. 15

5.9 Veetõrje ehituskaevikust................................................................................................ 16

5.10 Materjalide nomenklatuur.............................................................................................. 16

5.11 Täpsusnõuded torustike ja kaevude paigaldamisel ........................................................ 17

5.12 Katsetamine ja tööde vastuvõtmine ............................................................................... 17

3 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

6 Keskkonnakaitse ja hooldusjuhend ........................................................................ 19

7 Jäätmekäitlus ja jäätmekava .................................................................................. 19

Joonised:

- VKV-4-01 (Proj. vee- ja kanalisatsioonitorustike asendiplaan) - VKV-4-02 (Proj. vee- ja kanalisatsioonitorustike pikiprofiilid) - VKV-4-03 (Proj. sademeveetorustike pikiprofiilid)

Lisad

1. Peaveemõõdusõlme skeemid..............................................................................20

4 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

VEEVARUSTUSE JA KANALISATSIOONI VÄLISVÕRK

1. Üldandmed

1.1 Projekteerimistöö piiritlus

Käesolevaga on lahendatud Viljandi mnt 162/4 kinnistule rajatava spordihoone välisosa veevarustuse ja kanalisatsiooni põhiprojekt vastavalt võrguvaldajate tehnilistele nõuetele, kehtivale seadusandlusele ning valdkonnas kasutusel olevatele normdokumentidele. Veevarustuse ja kanalisatsioonitorustike ehitamisel tuleb jälgida OÜ Kiili KVH tehnilisi nõudeid. Käesolevas projektis on kirjeldatud järgmisi VK süsteeme:

o veevarustus o kanalisatsioon o sademeveekanalisatsioon

NB! Veevarustuse ja kanalisatsiooni hoonesisene osa ei kuulu käesoleva projekti mahtu. Lahendatakse eraldi projektiga.

1.2 Alusdokumendid

1.2.1 Lähteandmed

- Kiili KVH tehnilised nõuded. - Niine kinnistu detailplaneering (OÜ Urbanaut ,Töö nr DP-02-07-11, 2014). - KordamedProjekt OÜ, töö nr 27A/22, "Niine Äripark". Veevarustus ja kanalisatsioon. Põhiprojekt (2022). - Arhitektuurne asendiplaan ja hoone plaanid. - Harjumaa, Kiili valla, Luige aleviku, Niine ja Tammeoksa detailplaneeringu ala ehitusgeoloogiline uuring. Maves. Veebruar 2022

1.2.2 Ehitusuuringud

- Topogeodeetilise maa-ala plaani koostas Hades Geodeesia OÜ, töö nr 3561,2023.

- Niine Äripargi vee- ja kanalisatsioonitrasside teostusjoonised (Top Geodeesia OÜ, töö nr TJ-23-176).

1.2.3 Normdokumendid Projekti koostamise normatiivse baasi valikul on lähtutud heast projekteerimistavast ja Eesti Vabariigis kehtivast normdokumentatsioonist.

Kõik ehitustööd tuleb teha vastavuses allpool toodud dokumentidega: - Eesti Vabariigi seadused, valitsuse määrused ja otsused; - kohalike võimuorganite otsused, kehtestatud nõuded;

5 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

- järelvalve- ja kontrollorganite otsused ja juhised;  Eesti Vabariigis tööde teostamise ajal kehtivad standardid - kui ei ole

teisiti määratud käesolevas tööseletuses vôi joonistel :

a) EVS 932:2017 Ehitusprojekt b) EVS 812-6:2012+A1+A2 Ehitiste tuleohutus. Osa 6: Tuletõrje

veevarustus c) EVS 921:2022 Veevarustuse välisvõrk d) EVS 848:2021 Väliskanalisatsioonivõrk e) EVS 843:2016 Linnatänavad. Osa 10 Tehnovõrgud f) ÜVK seadus g) Ehitusseadustik;

 LVI-RYL 2002,  Maa RYL 2010 Ehitiste üldised kvaliteedinõuded. Pinnasetööd ja

alustarindid  RIL 77-2013 Maa sisse ja vette paigaldatavad plasttorud.

Paigaldusjuhend.

2. Veevarustuse välisvõrk 2.1 Olemasolev olukord Kinnistut läbib ühisveevärgi torustik Ø110mm PE, mis on vee allikaks väljaehitatud Luige Keskusele ja Niine Äripargi pespektiivsetele hoonetele ( sealhulgas käesolevas projektis käsitletud Spordihoonele). 2.2 Projekteeritud veevarustus Kinnistu omanikul on plaanis krundile rajada spordihoone, mille tarbeks on vaja nõutekohaseid veeühendusi. 2.2.1 Arvutuslik vooluhulk Kinnistu tarbevee arvutuslik vajadus on arvutatud vastavalt standardile EVS 835:2022 „Hoone veevärk“. Spordihoone arvutuslik vajadus:

 Ööpäevane keskmine – 4,0 m3/d  Tunnine maksimum – 2,5 m3/h  Sekuniline maksimus – 3,6 l/s  Kuu keskmine – 124 m³/kuus

2.2.2 Veevarustusallikas ja kinnistu liitumispunkt Viljandi mnt 162/4 veevarustuse allikaks on kinnistul asuv ühisveevärgi torustik Ø110mm (PE).

6 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Spordihoone osadele (rannahall ja padel) on projekteeritud eraldi veeühendused alates Ø110mm ühisveevärgi torust. Liitumispunktid hakkavad asuma hargnemistel, vahetult ühisveevärgi toru juures. Rannahalli hoonele on projekteeritud veeühendus PE PN10 DN50 (Ø63mm). Liitumispunktiks on projekteeritav maakraan DN50. Padeli hoonele on projekteeritud veeühendus PE PN10 DN40 (Ø50mm). Liitumispunktiks on projekteeritav maa-kraan DN40. Veeühendused projekteeritava peatoruga nähakse ette teostada elektrikeevissadulatega Ø110/De63 ja Ø110/50. Kõik paigaldatavad maakraanid ja maa-siibrid peavad vastama Kiili KVH tehnilistele nõuetele. Kaevikusse paigaldatav veetorustik varustatakse signaalkaabliga. Toru kohale ca 30…40 cm kõrgemale toru laest paigaldatakse märkelint. Veesisendus tuua hoonesse läbi vundamendi hülsis ja hülsi ots väljaspool hoonet sulgeda veetihedalt. 2.2.3 Hoone veemõõdusõlm Hoonete veemõõdusõlmed hakkavad asuma köetud ja valgustatud ruumides. Rannahallile nähakse ette veemõõtja DN25 ja padeli hoonele veemõõtja DN20. Peale igat veemõõtjat paigaldatakse tagasilöögiklapp. Veemõõtjad paigaldab Kiili KVH. Enne veemõõtjat peab olema sirge torustik vähemalt 5x veemõõtja DN. Peale veemõõtjat peab olema sirge torustik 3x veemõõtja DN. Vajalikud filtrid projekteeritakse peale veemõõtja sirget torulõiku. Veemõõtja paigaldadatakse põrandast 0.7- 1.0 m kõrgusele. Veemõõtja peab olema paigaldatud horisontaalses asendis. Veemõõdusõlme ruumi temperatuur ei tohi langeda alla 5°C. Veemõõdusõlm peab olema vabalt ligipääsetav veemõõtja monteerimiseks ja demonteerimiseks ning plommimiseks. Veemõõtja kinnitada konsooliga seinale ning konsool maandada. Veerõhk liitumispunktis vastavalt Kiili KVH andmetele on üldjuhul 3.5 -4.5 Bari. 2.2.4 Väline tuletõrjeveevarustus Välistulekustutusvett koguses 20.0 l/sek nähakse ette saada: 1) De110mm ühisveevärgi torul paiknevast maa-pealsest hüdrandist DN100 (TH), mille minimaalne tootlikkus peaks olema 5.0 l/sek (De110mm tupiktoru puhul). 2) Ülejäänud 15.0 l/sek nähakse ette saada olemasolevatest maa-alusrest tuletõrjeveemahutitest. 3) Kinnistule lähim olemasolev hüdrant asub Põllu tn 15 kinnistu juures ning selle tootlikkus on 25 l/sek, kuid vastavalt Kiili valla ÜVK arengukavale tagatakse Luige piirkonnas ühisveevärgist 15 l/s tulekustutusvett. 2.3 Torustikud ja armatuur Torustike paigaldamisel arvestada teiste eriosadega ja konstruktsioonidega. Torustike paigaldamine ja ehitamine peab vastama vee-ettevõtte tehnilistele nõuetele.

7 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Projekteeritud veetorustiku materjalina kasutada PEH PN10 veetorusid. 2.3.1 Torustike materjal PE-torud ja plastist fassongosad peavad vastama standardile EN12201, ISO 4427 või mõnele teisele samaväärsele standardile. Standardi tähis peab olema tootja poolt kantud torule. Torude materjalide valikul lähtuda vee-ettevõtte tehnilistest nõuetest. Ehitusplatsile tarnitavad torud peavad olema varustatud otsakorkidega, mis peavad jääma paigale kuni torustike paigaldamiseni. Toru SDR peab olema vahemikus, mida on lubatud kasutada vastava ühenduselemendi (nt. keevismuhvi) puhul. Maa-alustes ühendustes tohib kasutada ainult plast ja malm detaile (kolmikud, ristid). Keelatud on kasutada roostevabast terasest kolmikuid ja liitmikke. Samuti on keelatud kasutada ilma plast või galvaanilist katet omavaid terasest detaile. PE torude ühendamiseks projekteerida põkk- või elekterkeevitusdetaile. Olemasoleva ja uue toru või armatuuri ühendamine on lubatud lahendada tõmbekindlaid tolerantsliitmikke kasutades, juhul kui ei ole võimalik tagada põkk- või elekterkeevitamiseks vajalikke tingimusi.Kõik malmist detailid (olenemata liigist) peavad olema kaetud korrodeerumist takistava kattega vastavalt standardile DIN 30677. Põkk-keevitusega valmistatud liitmikud tuleb vajaduse korral toestada betooniga. Survetorustiku toru kohale (ca 300...400 mm toru laest) tuleb paigaldada hoiatuslint. Lindi värvus ja tekst peab olema järgmine:

- Veetorustik – sinine, tekstiga VESI

Veetorustike paigaldamisel tuleb torustiku külge kinnitada asukoha määramiseks min 2,5mm2 ristlõikega isoleeritud vaskkaabel, pinnasesse jäävad kaabli jätkud peavad olema veetihedad.

Märkekaabli üks ots tuua liitumispunktis asuva sulgelemendi kape alla ja teine ots veemõõdusõlme ning kinnitada konsooli külge. 2.3.2 Armatuur Sulgeseadmete ja spindli kapde materjalid ja mõõdud peavad vastama vee-ettevõtte tehnilistes nõuetes toodud nõuetele. Projekteeritud siibrid on ette nähtud teleskoopse spindli ja kapega. Tagada kape jäämine maapinna ja asfaltkatte tasapinnale (nähtavalt). „Kaped“ ehk sulgeseadmete spindlipikenduste luugikomplektid, peavad vastama standardile EVS-EN 124. Siibri spindlipikenduse kape peab olema kandejõuga 400 kN. Liiklusalal kasutada fikseeritud malmkaasi. Väljaspool liiklusala kasutada vähemalt 200mm läbimõõduga kapesid. Sulgeseadmete kinnitamiseks kasutatavad poldid, seibid ja mutrid tuleb projekteerida roostevabast terasest (A2) ja kinnitamiseks ette näha tootjapoolsed määrded. Sulgeseadmete asukoht tuleb valida selliselt, et oleks tagatud nõuetele vastav vahekaugus teistest allmaavõrkudest ja –rajatistest ning hiljem, ehituse käigus, oleks

8 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

piisavalt ruumi kaeviku tagasitäite teostamiseks (tagasitäitematerjali tihendamiseks) ja tee-ehitustööde tegemiseks. 2.3.3 Veetorustike paigaldus Veetorustiku minimaalne rajamissügavus toru peale on 1,8 m ning need torustikud on projekteeritud PE veetorudest PN10. Juhul kui see ei ole tagatud, siis on ette nähtud torustik soojustada. Projekteeritud torustike ristumised olemasolevate kommunikatsioonidega (side-, elektrikaablid jne) täpsustada ehitustööde käigus – tagada minimaalne vahekaugus vertikaalsuunas min 0,2 m. Tööde teostamisel kaablite tsoonis täpsustada nende asukoht ja maandamissügavus vastavate kommunikatsioonide valdajate juuresolekul. Ehitusel jälgida täpselt kooskõlastustega ette nähtud tingimusi. Torustike paigaldamisel järgida tootja firma poolt ette antud nõudeid ja tehnilisi tingimusi. Torude paigaldamisel peab kaevikud teostama nii, et oleks tagatud vajalik tööohutus ja heakord. Torustik tuleb rajada kuivale pinnasele. Tagasitäide torustikel teha killustikuga kuni teekatte konstruktsiooni alumise kihini, killustik tihendada 0,2m paksuste kihtide kaupa, tihenduskoefitsient 0,98. Olemasolevate rajatiste kõrval töid teostades tuleb olemasolevad rajatised toestada ja kaitsta. Torustike ja kaevude ehitamisel juhinduda tootjatehase paigaldusjuhistest ja RIL-77 toodud nõuetest. 3 Reovee kanalisatsioonivõrk

3.1 Olemasolev Kanalisatsiooni süsteem piirkonnas on lahkvoolne – reovesi ja sademevesi kogutakse territooriumil eraldi kokku ja juhitakse vastavate eelvooludeni. Kinnistut läbib ühiskanalisatsiooni torustik Ø200mm, mis on eelvooluks väljaehitatud Luige Keskusele ja Niine Äripargi pespektiivsetele hoonetele ( sealhulgas käesolevas projektis käsitletud Spordihoonele).

3.2 Projekteeritud kanalisatsioon Allpool paisutustaset asuvatest veeneeludest ja põrandatrappidest reovesi juhtida ära ülepumpamise teel või projekteeritavale torustikule näha ette tagasivooluklapi või siibri paigaldamine. Vee-ettevõtja ei vastuta paisutuskõrgusest allpool olevatest sanitaarseadmetest tingitud uputuste eest. Paisutustasemeks lugeda liitumiskaevu kaane kõrgus + 10cm.

3.2.1 Kanalisatsiooni arvutusäravoolud Spordihoone reovee arvutuslik vooluhulk:

 Ööpäevane keskmine – 4,0 m3/d  Tunnine maksimum – 2,0 m3/h  Sekuniline maksimus – 6,1 l/s

9 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

 Kuu keskmine – 124 m³/kuus

3.2.2 Eelvool ja kinnistu liitumispunkt Spordihoone olmereovee kanalisatsiooni eelvooluks on kinnistul asuv Ø 200mm ühiskanalisatsiooni torustik. Rannahalli ja Padeli hoone hoone liitumispunktid hakkavad asuma peatoru juures (kontrollkaevudØ200/160). Igale hooneosale nähakse ette eraldi kanalisatsiooniühendus. Kanalisatsiooni välisvõrk projekteeritakse PVC SN8 Ø160mm plastik-muhvtorudest kaldega 0.008. Kasutatavad kaevud – PE keeviskaevud Ø400/315mm ja Ø200/160mm, teleskoopsed, põhjarenniga (40t). Sademevee juhtimine olmereovee kanalisatsiooni on rangelt keelatud!

3.3 Torustikud ja kaevud

3.3.1 Torustike materjal Kanalisatsioonitorustik rajatakse täisseinalisest PVC plasttorustikust plasttorustikust rõngasjäikusega SN8. Isevoolsete kanalisatsioonitorustike ehitamiseks tuleb kasutada standardile EN1401, EN13476, EN1852 või nendega vähemalt võrdsele standardile vastavaid torusid. Kõikidel torudel peavad olema standardile vastavad märgistused. Avatud kaevikuga rajatava toru kohale (30-40 cm toru laest) projekteerida hoiatuslint vastava kommunikatsiooni nimega.

3.3.2 Kaevud Olmereoveekanalisatsioonitorustikel on ettenähtud paigaldada teleskoopilised plastkaevud. Plastist ühenduskaevud peavad vastama standardile SFS3468 või temaga vähemalt võrdsele standardile. Kaevud peavad olema varustatud kõikide tihenditega ning olema veetihedad. Kaevud ja nende kaaned peavad sobima kasutamiseks linnatingimustes kattega teede all ja olema “ujuva” paigaldusega. Liikluspiirkonnas asuvate kaevude kaante tugevus peab vastama normi EN124 klassile D400 (kandejõud 400 kN), väljaspool liikluspiirkonda võib kasutada kandejõuga 250 kN kaasi. Kaevuluugid ei tohi kolksuda Tagada kaevu luukide jäämine maapinna ja asfaltkatte tasapinnale. Luugikomplekt peab vastama standardile EN124. Luugikomplekti materjal peab olema malm EN-GJL- 200 (GG20)Luugikomplekti valu täpsus peab olema ISO8062 Kaevud peavad olema veetihedad. Kaaned peavad olema kaetud korrodeerumist takistava kattega. Kanalisatsioonikaevu põhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Kõik ühendustoru liited kaevudesse peavad olema tehaseliselt paigaldatud. Kaevu tõusutoru rõngasjäikuse klass peab olema vähemalt SN2.

10 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

4 Sademevee kanalisatsioonivõrk

4.1 Olemasolev olukord Kanalisatsiooni süsteem kinnistul on lahkvoolne – reovesi ja sademevesi juhitakse kuni olemasolevate eelvooludeni. Sademevee juhtimine reokanalisatsiooni on keelatud. Eelvoolu juhitava sademevee reostusnäitajate piirväärtused peavad vastama Vabariigi Valitsuse määrusele nr 11.2019 määrusele nr 61. Kinnistul painkeb väljaehitatud sademevee kanalisatsioonitorustik, mis on eelvooluks Niine Äripargi kinnistutele. On väljaehitatud samuti lõppeelvool – imbväljak. Samuti kinnistul paikneb osaliselt väljaehitatud sademevee kanalisatsiooni survetoru K2S, mis saab tulevikus ühendatud Niine Äripargi teise ja perspekstiivse imbväljakuga. Kuna antud toru satub projekteeritava asfaltkate alla, siis käesoleva projekti raames on ettenähtud väljaehitada antud toru ja pikendada kuni kraavini ( vastavalt varasemalt projekteeritud lahendusle).

4.2 Projekteeritud sademeveekanalisatsioon Hoone katustelt tulev sademevesi on ette nähtud juhtida mööda proj. sademeveetorustikke Ø200-250mm SN8 olemasolevasse sademeveetorustikku. Kõvakattega pindadelt juhitakse sademesi vertikaalplaneeringuga restkaevudesse, kust vesi juhitakse mööda proj. sademeveetorustikke Ø200mm SN8 olemasolevasse sademeveetorustikku. Torustikud, mille rajamissügavus jääb alla 1,2 m toru peale, on ette nähtud soojustada vastavalt RIL-77 nõuetele. Käesoleva projekti raames rajatakse proj. sademeveetorustik Ø200-250mm PEH SN8 kuni immutusaladeni

4.3 Arvutuslik vooluhulk Lühiajaline paduvihm (5 min): Hoonete katuselt: A=3250 m2 : Q=90.0 l/sek Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=2 aastat, q=274.0 l/sekxHa, t=5 min. Koeffitsient k katuse puhul k=1. Parklast: A=3200m2 : Q=55.0 l/sek Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=1 aasta, q=174.0 l/sekxHa, t=5 min. Koeffitsient k asfaltkate puhul k=0.8. Olemasolev sademevee magistraaltorustik De400>0.004 ja De315>0.003 on sobilik arvutusliku vooluhulga läbilaskmiseks. Pikaajaline paduvihm (20 min): Ühtlustusmahuti valik: Hoonete katuselt:

11 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

A=3250 m2 : Q=50.0 l/sek Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=5 aastat, q=156.0 l/sekxHa, t=5 min. Koeffitsient k katuse puhul k=1. Parklast: A=3200m2 : Q=40.0 l/sek Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=5 aasta5, q=156.0 l/sekxHa, t=5 min. Koeffitsient k asfaltkate puhul k=0.8. Kokku: 90.0 l/sek. Ühtlustusmahuti (imbväljaku) vajalik maht: 108.0 m3. Olemasoleva imväljaku maht on 125 m3.

4.4 Sademevee eelvool Kinnistu sademevee eelvooluks on olemasolevad sademevee kanalisatsiooni süsteemid ja imbväljak (Q=125m³) koos ülevoolutorustikuga. Imbväljakule on rajatud avarii äravool riigitee nr. 15 Tallinna-Rapla- Türi tee maaüksusel paiknevasse olemasolevasse kraavi (ülepumpamise teel). Pumpla maksimaalne vooluhulk on 10.0 l/sek. See tähendab, et kraavi saab maksimaalselt pumbata 10l/s sademevett. NB! Pumpla töötab ainult avarii olukorras. Tava olukorras ei juhita sademevett kinnistu kõrval olevasse kraavi. Olemasolevast kraavist kulgeb olev truubitoru Ø500mm Tallinna-Rapla- Türi tee alt läbi (vt joonis VKV-4-01). Vastava truubitoru läbilaskevõime kalde i=0,007 puhul on ca 330 l/s. Avarii olukorras lisanduv sademevee vooluhulk 10l/s moodustab sellest ainult 3%. Tuginedes sellele arvutuskäigule suudab olemasolev maantee äärne kraav selle sademevee vooluhulga vastu võtta.

4.5 Kohtpuhastid Kinnistule on väljaehitatud kaks sademevee süsteemi. Sademeveed parkla restkaevudest ühendatakse I klassi õlipüüduriga süsteemi ja tinglikult puhas sadevesi katuselt nähakse ette juhtida otse imbväljakku. Parkla restkaevudest tulenev sadevesi puhastatakse eelnevalt olemasolevas liivamudapüüduris ja peale seda olemasolevas I klassi möödavooluga õli- bensiinipüüduris (ENS 30/90). Peale õlipüüduri asub proovivõtukaev

4.6 Torustikud ja seadmed Torustike materjal Sademeveekanalisatsiooni torustik rajatakse täisseinalisest PVC või PP plasttorustikust rõngasjäikusega SN8. Isevoolsete sademeveekanalisatsioonitorustike ehitamiseks tuleb kasutad standardile EN13476 või temaga vähemalt võrdsele standardile vastavaid torusid. Kõikidel torudel peavad olema standardile vastavad märgistused.

12 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Kaevud Sademeveekanalisatsiooni torustikel on ettenähtud paigaldada teleskoopilised PE keeviskaevud. Kaevud ja nende kaaned peavad sobima kasutamiseks linnatingimustes kattega teede all ja olema “ujuva” paigaldusega. Liikluspiirkonnas asuvate kaevude kaante tugevus peab vastama normi EN124 klassile D400 (kandejõud 400 kN), väljaspool liikluspiirkonda võib kasutada kandejõuga 250 kN kaasi. Kaevuluugid ei tohi kolksuda Tagada kaevu luukide jäämine maapinna ja asfaltkatte tasapinnale. Kaevudena kasutatakse malmluugiga varustatud teleskoopseid PE keeviskaeve alates Ø400/315 ja suuremaid. Teleskoopne osa peab olema siledaseinaline, vältimaks külmakerkeid. Plastist ühenduskaevud peavad vastama standardile SFS3468 või temaga vähemalt võrdsele standardile. Kaevud peavad olema varustatud kõikide tihenditega ning olema veetihedad. Kaaned peavad olema kaetud korrodeerumist takistava kattega. Kõik ühendustoru liited kaevudesse peavad olema tehaseliselt paigaldatud. Kaevu tõusutoru rõngasjäikuse klass peab olema vähemalt SN2. 5 Üldised nõuded

5.1 Tööde teostamise aeg ja aruandlus Ehitustööde teostamise aeg ja järjekord lepitakse kokku Tellija ja tööde teostaja vahelises lepingus. Tööde teostajal tuleb arvestada ilmastikust tingitud tööseisakute ja neist tulenevate kulutustega. Tööde planeerimisel tuleb töövõtjal arvestada jooksvaks aruandluseks ning töökoosolekute pidamiseks vajaliku ajaga ja sellega kaasnevate kuludega. Aruandluse vorm ning koosolekute pidamise aeg ja koht tuleb täpsustada koostöös Tellijaga.

5.2 Ehitustööde korraldamine

1. Erinevate tööliikide ajalisel planeerimisel tuleb arvestada tiheasustusalal kehtivate

piirangutega mürale, tolmule jms. 2. Kinnistuväliseid torustikke haldab OÜ Kiili KVH. Torustike ajutine sulgemine tuleb

kirjalikult kooskõlastada OÜ-ga Kiili KVH. Sulgemisest tulenevad kulud (näit. tarbijate teavitamine, joogiveega varustamine, reovee ja sademevee ümberpumpamine) kannab tööde teostaja.

3. Ehitustööde teostamine ja materjalidega varustamine tuleb planeerida nii, et ehituskaeviku lahtioleku aeg oleks minimaalne.

4. Tööpiirkonnas võib ajutiselt ladustada samal päeval kasutatavaid materjale. Ehitusmaterjalide pikemaajalise ladustamise ning ehitustehnika hoidmise koht (kohad) tuleb Tellijaga kooskõlastada enne tööde algust.

5. Ehituskaevikust väljakaevatav, tagasitäiteks mittekasutatav materjal ja lammutatud ehitiste materjal tuleb koheselt ära vedada ja ladustada selleks ette nähtud kohas Samuti tuleb iga tööpäeva lõppedes koristada tööpiirkonnast väljapoole sattunud ehituspraht ja pinnas nii, et taastuks ehituseelne heakord.

13 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

6. Torustiku ehituskaeviku kaevamine, torude paigaldamine ning tagasitäitmine kooritud pinnani peab toimuma samal päeval, jättes iga päeva lõppedes avatuks 3 – 5m pikkuse kaevikulõigu. Veetõrjetöödega peab olema välditud vee kogunemine kaevikusse. Täitmata kaevikus peavad paigaldatud torud olema kaitstud vigastuste eest (kivide kukkumine jms).

5.3 Ohutuse tagamine ja liikluse korraldamine

1. Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja

vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

2. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale ja ehitusaegsele liiklusskeemile. Ehitusaegse liikluskorralduse skeemi koostab ning kooskõlastab kohaliku omavalitsusega ehitustööde teostaja.

3. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.

4. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Ehituskaevik tuleb piirata pideva, vähemalt 1m kõrguse aiaga, mis on võimeline vastu võtma koormust 0.5 kN/m. Muud tüüpi piiretel (lint, postid vms.) võib olla hoiatav eesmärk näiteks ladustuspaiga tähistamiseks. Aia eemaldamine ehitustööde ajal on lubatud ehitustehnika läbipääsuks, vältides samal ajal kõrvaliste isikute ohtusattumise.

5. Kogu ehitustööde teostamise perioodi vältel peab olema tagatud jalakäijate ohutu läbipääs piirkonnast. Jalakäijate tee ja ehituskaeviku lõikumisel tuleb ehituskaevikutest ülepääsuks paigaldada vähemalt 1m laiused ajutised sillad käsipuude kõrgusega vähemalt 1m.

6. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

7. Ajutiselt mitte kasutusel olevad ehitusmasinad ning kasutamisjärge ootavad materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei takistaks ligipääsu hoonetele ning muudele objektidele.

5.4 Olemasolevate ehitiste ja rajatistega arvestamine

1. Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste

rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetusläheduses töötamisel.

2. Vastavalt olemasolevate hoonete ja rajatiste iseloomule tuleb nende läheduses tööde teostamiseks valida sobiv tehnoloogia ja tehnika näit. vibratsiooni vms. kahjustava mõju vältimiseks. Vigastuse avastamisel tuleb sellest kirjalikult informeerida nii ehitise valdajat kui Tellijat. Ehitise kasutuskõlblikkus tuleb taastada võimalikult lühikese ajaga. Tööde käigus kahjustatud ehitiste endisele kujule taastamiseks, samuti nende mittefunktsioneerimisest põhjustatud kahjude hüvitamiseks vajalikud kulud tuleb kanda tööde teostajal.

14 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

3. Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada (näit. olemasolevad veetorustikud, elektrikaablid, gaasitorustikud, sidekaablid ja –kanalisatsioon, ka kanalisatsioonitorustikud). Tööde teostajal tuleb arvestada olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest tuleneva kuluga (alternatiiviks on projekteeritud rajatise ehitamine projektiga näidatust erinevale kõrgusele). Projekteeritud torustike ühendamisel olemasolevate torustikega tuleb nende läbimõõdud täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusest.

4. Tööde käigus likvideeritud või kahjustatud geodeetilise võrgu punktid tuleb peale tööde lõpetamist taastada. Taastamisest tulenevad kulud kannab tööde teostaja.

5. Olemasolevad, säilitatavate kaevude kaaned ning maakraanide ja siibrite kaped tuleb ümber paigaldada olenevalt projekteeritud tee pinna kõrgusest. Tööde teostaja peab arvestama ümberehitusest tulenevate kulutustega. 5.5 Ettevalmistustööd

1. Tööde alustamine on võimalik peale loa saamist omavalitsuse territooriumil

kehtestatud alustel ja korras. Rajatise mahamärkimine peab toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil (v.a. hoonete ühendustorustike hoonepoolne ots, mille asukoht tuleb täpsustada krundi või kinnistu valdaja või nende esindajaga).

2. Otstarbekas on rajada tööpiirkonnas ajutiste reeperite ja koordineeritud punktide süsteem, mis võimaldab jooksvalt kontrollida rajatava torustiku asukoha ja kõrguse õigsust. 5.6 Kaevetööd

1. Asfalt- ja muud tüüpi kõvakattega teede alla paigaldatava torustiku ehituskaeviku

kaevamiseks ei ole lubatud kasutada terasest roomikutega ehitusmasinaid. 2. Nimetatud tüüpi katete eemaldamiseks tuleb kate kogu paksuse ulatuses lahti

lõigata. Lõige peab olema tehtud vähemalt 30cm kauguselt tagasitäidetava kaeviku servast. Kui vajaliku lõikekoha ja katte serva vahekaugus on 1.0m või vähem, tuleb teekate eemalda kuni servani. Samuti tuleb kate eemaldada nende lõigete vahelt, mille vahekaugus on 1.0m või vähem.

3. Väljakaevatud pinnase ladustamisel tuleb vältida olukordi, kus suletakse olemasolevad sademevee voolusängid põhjustades sellega vee kogunemise või väljakaevatud pinnase uhtumise.

4. Olemasolevate kaablite, torustike ja õhuliinide kaitsetsoonides töötamiseks tuleb nende valdajatelt saada vastav luba.

5. Tööde planeerimisel tuleb arvestada, et maa-aluste rajatiste avamine ja nende vahetus läheduses kaevetööde teostamine tuleb reeglina teha käsitsi.

6. Kasutatavad mehhanismid ja tööde teostamise tehnoloogia peab olema valitud nii, et oleks välditud olemasoleva kõrghaljastuse vigastamine tööde käigus. 5.7 Kaeviku rajamine

Kaeviku põhja laius (tasanduskihi all) peab olema vähemalt 1000mm.

15 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Kommunikatsioonide läheduses tuleb kaevata käsitsi. Lahtikaevatavad kommunikatsioonid tuleb toestada. Kommunikatsioonide alused tuleb taastada. Puude läheduses kaevetööde teostamisel võtta tarvitusele abinõud, et võimalikult vähe vigastada puude juuri. Elektri õhuliinide all töötades rakendada vastavaid ettevaatusmeetmeid. Pärast eramaadel teostavaid kaevetöid tuleb taastada endine olukord, mis oli enne kaevetööde algust (haljastus, teed, aiad jne).

5.8 Kaeviku täide Tasanduskiht Liikluspiirkonnas tuleb torude alla rajada tasanduskiht, mille paksus peab olema vähemalt 150 mm mõõdetuna toru alla. Aluspinnas ja tasanduskihi materjal ei tohi olla jäätunud. Tasanduskihi tihendusaste peab olema vähemalt 98% ja tihendamine peab olema tehtud mehhanismidega. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile. Algtäide Algtäite materjal peab vastama samadele nõuetele, mis on esitatud tasanduskihi kohta. Algtäide peab ulatuma vähemalt 300 mm toru laest kõrgemale. Liikluspiirkonnas kasutatakse kõikide torude korral, väljaspool liikluspiirkonda < PN 10 torude korral fraktsiooni nõuetele vastavat kruusa. Väljaspool liikluspiirkonda võib survetorustikel > PN10 kasutada ka fraktsiooninõuetele kruusa. Liikluspiirkonnas peab algtäite tihedus olema vähemalt 98%. Väljaspool liikluspiirkonda kehtib sama nõue erandiga torustikele > PN10. Toruümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnasekihi paksus on vähemalt 300 mm. Teisi tihendusvõtteid kasutades peab kihi paksus olema vähemalt 150 mm. Lõpptäide Liikluspiirkonnas peab lõpptäitematerjal olema tihendatav. Ehituskaevik tuleb kattega sõidu- ja jalakäijate teede all tagasi täita kruusaga, mujal kohapeal väljakaevatud, tagasitäitmiseks ja tihendamiseks sobiva pinnasega. Kui kaevikust väljavõetud pinnas sobib, kasutatakse seda, muudel juhtudel kasutatakse mujalt toodud materjali. Pealisehituse osas peab lõpptäitematerjal siiski olema vastava ehituskihi jaoks vastav. Lõpptäite materjali terasuse nõuded: - toru laest mõõdetuna 1.0 m paksuses kihis ei tohi olla läbimõõdult üle 300 mm kive ega kamakaid - suurim lubatud terajämedus on 2/3 ühe tihendatava kihi paksusest - materjal peab olema selline, et ei jääks täitesse tühikuid

16 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Liiklusaladel peab lõpptäide olema tihendatud 98%-ni. Mitteliiklusaladel tihendada pinnas 90%-ni. Väljaspool liikluspiirkonda võib lõpptäite jätta tihendamata või siis tihendatakse see vastavalt kohalikele tingimustele. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks planeeritud kõrgusele või maapinnaga ühele tasemele.

5.9 Veetõrje ehituskaevikust Veetõrjetööde vajadus ja aeg sõltub veetasemest pinnases ehitustööde ajal ning pinnase omadustest konkreetsel kaeviku lõigul. Veetõrje meetodi valiku teeb Töövõtja, soovitav kasutada pinnase kuivendamist, so näiteks nõelfiltreid. Töövõtja tagab tööjõu, materjali ja seadmed nende tööde tegemiseks, mis on vajalikud pinnaveetaseme ja hüdrostaatilise rõhu alandamiseks ning kontrollimiseks, et kaeve- ja ehitustöid saaks teostada kuivas keskkonnas. Veetõrjega tuleb tagada veetaseme püsimine ehituskaeviku põhjast allpool võimaldamaks rajatiste nõuetekohast paigaldust ning kaeviku tagasitäite tihendamist. Enne veetõrje alustamist vaatavad Töövõtja, Tellija ühiselt üle kõik konkreetsel ehitusplatsil asuvate või sellega külgnevate ehitiste, rajatiste jm olukorra. Ehitisi, rajatisi jm pildistatakse, et oleks olemas tõendusmaterjal, kui hiljem peaks esitatama kahjunõudeid. Töövõtja pakkumine peab sisaldama piisaval arvul fotode tegemisega seonduvaid kulusid. Töövõtja vastutab nende kahjunõuete likvideerimise eest ja kannab loodusliku aluspinnase, ehitiste, rajatiste jms, mis on saanud kannatada veetõrje protsessi käigus, asendamise või taastamisega seotud kulud. Töövõtja kannab kõik kulud, mis on põhjustatud tema enda hooletusest antud töö teostamisel või veetõrje protsessi ebaõnnestumisest. Töövõtja peab nimetatud töö teostamisel järgima kõiki vastavaid kohalikke eeskirju. Kõik kulud, mis on seotud veetõrjetöödega, peab Töövõtja arvestama pakkumise hinna sisse.

5.10 Materjalide nomenklatuur

1. Enne ehitustööde alustamist tuleb tööde teostajal esitada Tellija poolt määratud

ehitusjärelvalve insenerile (edaspidi Insener) kasutatavate materjalide tehnilised näitajad, nõutud standarditele vastavust tõendav dokumentatsioon ning nimekiri nende materjalide tootjatest ning tarnijatest. Inseneril on õigus nõuda täiendavat informatsiooni (katsete tulemused, paigaldusjuhised jne). Materjalide kasutamiseks tuleb saada Inseneri kirjalik nõusolek.

2. Kõik joogiveega kokkupuutuvad materjalid peavad olema saanud kasutusloa Tervisekaitseametilt.

3. Materjalide transport ja ladustamine peab toimuma vastavalt tootja poolt koostatud nõuetele ja eeskirjadele. Transportimisel, ladustamisel või mõnel muul tööoperatsioonil saadud defekti tõttu standardiga kehtestatud nõuetele mittevastavaks muutunud materjalid tuleb asendada. Asendamisega seotud kulud kannab tööde teostaja.

4. Paigaldatavad materjalid peavad olema loetavalt ja koos materjaliga ajas säilivalt markeeritud.

17 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

5. Alternatiivina alljärgnevalt märgitud toodetele, võib Inseneri nõusolekul kasutada teistele standarditele vastavaid tooteid eeldusel, et nende kasutamine annab võrdväärse või parema tehnilis-majandusliku tulemuse. Varem kasutusel olnud materjale ei ole lubatud kasutada.

5.11 Täpsusnõuded torustike ja kaevude paigaldamisel

Valmis ehitatud survetorustikel lubatakse järgmisi kõrvalekaldeid projektist, juhul kui need ei kahjusta konstruktsiooni toimivust või torustiku harude ehitamist:

- mistahes projekteeritud punkt (siiber, hüdrant, trassi telje punkt) horisontaaltasapinnal 200 mm;

- mistahes projekteeritud punkti kõrgusmärk ±100 mm; - seadmekaevu asukoht horisontaalpinnal ja kõrgusmärk ±100 mm.

Valmis ehitatud veetorustiku vertikaalsete või horisontaalsete käänakute, kolmikute, siibrite, üleminekute ja toruotste torutoed võtavad vastu kõik koormused ega nihku paigast. Üheski punktis ei tohi kõrvalekalle ületada etteantud suurust, vajadusel tuleb kõik torud, millel on avastatud lubatust suurem kõrvalekalle, lahti kaevata. Kui kõrvalekalde põhjus on välja selgitatud, tuleb see likvideerida ning esmane ja lõplik täide taastada. Valmis ehitatud isevoolsetel torustikel lubatakse järgmisi kõrvalekaldeid projektist, kui need ei kahjusta konstruktsiooni toimivust või torustiku harude ehitamist:

- mistahes projekteeritud punkt (kaev, trassi telje punkt) horisontaaltasapinnal 200 mm;

- isevoolne kanalisatsioonitorustik peab kaevust kaevu kulgema sirgelt, lubatud kõrvalekalle horisontaaltasapinnal on 1/300 kaevuvahe kohta;

- isevoolsele kanalisatsiooni peatorule lubatakse alltoodud tabelis olevaid kõrvalekaldeid kõrguste ja langude osas eeldusel, et torustikku ei jää vett, kaevu suubuv toru ei jää väljuvast torust allapoole, lang kaevu vahe kohta on ˃0. Ei kalle ega kõrgus või erineda lubatud väärtusest ka siis, kui üks neist täidab ette antud täpsusnõudeid.

Peatorustiku paigaldamise täpsusnõuded:

Projekteeritud torustiku kalle Maksimaalne kalde Maksimaalne kõrguse

[‰] kõrvalekalle [‰] kõrvalekalle [mm]

>5 1,5 50

3-5 1,0 30

<3 1,0 20

5.12 Katsetamine ja tööde vastuvõtmine

NB! Veetoru hüdrauliline surveproov teostada vastavalt Kiili KVH OÜ tehnilistele nõuetele. Hüdrauliline surveproov tehakse kõigile ehitatud vee- ja kanalisatsiooni survetorudele, mille pikkus on vähemalt 10 m. Surveproovi ei tohi teostada vastu olemasolevast kinnist, toestamata sulgelementi. Enne surveproovi täita torustik veega ja jätta seisma võrgu survel 24 tunniks ( torustikust peab olema õhk täielikult eemaldatud). Surveproovi

18 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

teostamise ajal ei tohi kaevikus töötada. Surveproovi ei tohi teha avatud kaevikuga. Surveproovi alustades tõsta rõhk torus 1,3 kordse nominaalse rõhuni ja lasta torul survestatuna seista minimaalselt 2 tundi tagamaks toru ja ühenduste venimise. Seejärel vähendada rõhku toru nominaalrõhuni. Jälgida, et 30 minuti jooksul rõhk torus ei langeks üle 0,2 bari. Peale tulemuse fikseerimist vähendada rõhk võrgu surveni. Pärast surveproovi teostab ehitaja torustiku läbipesu ja tellib vee analüüsi. Torustiku läbipesemisel võtta arvestuslik veekogus võrdseks rajatava torustiku kolmekordse torumahuga. Surveprooviks ja loputusveeks kulunud veekoguse eest tasub Töövõtja. Kaevik Kontrollida tuleb iga kaeviku põhi ja mõõtmed. Kaevikus ei tohi tekkida vajumisi, varinguid, lekkeid vms. Valitud kohtades tuleb viia läbi tihedusproovide teostamine. Tihedusproovid tuleb teha vähemalt 1 proov 50 m³ tihendatud pinnase kohta. Survetorustikud Paigaldatud torustik tuleb katsetada vastavalt SFS 3115-le. Töövõtja eraldab vajaliku tööjõu, paigaldab kogu katsetamise seadmestiku ja paigaldab selle nii, et oleks võimalik kõik ettenähtud katsetused läbi viia. Katsetused tuleb läbi viia seadmete abil, millega saab survet tõsta ja hoida nõutud tasemel. Katse ebaõnnestumisel tuleb likvideerida tõrked ja korrata katsetuse protseduuri kogu mahus seni, kuni katsetingimused on täidetud. Kõik katsetused tuleb protokollida ja allkirjastada nii Töövõtja kui Inseneri poolt. Kõigi ühisveevärgiga ühendatud torustike (nii ajutised kui põhitorustikud), mille abil juhitakse vesi tarbijatele, põhjaliku puhastamise ja vajadusel desinfitseerimise eest vastutab Töövõtja. Pärast katsetuste lõppu tuleb veetorustikule teha läbipesu. Torustiku läbipesu peab toimuma lõikude kaupa ning olema kirja pandud iga lõigu kaetud tööde aktis. Pärast veetorustiku läbipesu tuleb torustikust võtta veeproov, et kontrollida kas veeproovi tulemused vastavad Eestis kehtestatud joogivee kvaliteedinõuetele. Veeproovi saab võtta selleks atesteeritud isik järelevalve juuresolekul. Veeanalüüsid tuleb lasta teha akrediteeritud laboris. Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid peavad vastama sotsiaalministri 31. juuli 2001. a määrusele nr 82 ``Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid (ja eelpoolnimetatud määruse muudatusele, jõust. 28.11.2015). Veetorustik tuleb desinfitseerida juhul, kui pärast torustiku läbipesu võetud veeproovi tulemused ei vasta Eestis kehtestatud joogivee kvaliteedinõuetele. Veetorustik desinfitseeritakse kloorilahusega (konsulteerida kohaliku tervisekaitsetalitusega). Kemikaali lisatakse sellisel hulgal, et jääkkloori sisaldus on 50 mg/l kogu desinfitseeritava lõigu ulatuses kui toru on lahusega täidetud. Desinfitseerimise ajal on torustikes rõhk üle atmosfäärirõhu. Lahust hoitakse torustikes 24 tundi, pärast mida peab jääkkloori sisaldus olema üle 25 mg/l, vastasel juhul tuleb protsessi korrata. Pärast edukat deinfitseerimist, pestakse kloorivesi hoolikalt torudest välja, kuni jääkkloori tase ei ületa 0,3-0,5 mg/l ja veel ei ole kloori lõhna.

19 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Kanalisatsioonitorustik Plastikust torustiku lekketest tuleb läbi viia standardi SFS 3113 kohaselt (vt. paigaldusjuhend RIL 77-1990). Plastikust torustiku õhulekke test tuleb läbi viia Soome standardi SFS 3114 kohaselt. Üksikute kaevude vahel testitakse paigaldatud torusid enne lõplikku täitmist hüdrauliliselt. Enne võrku ühendamist tuleb kanalisatsioonitorustik läbi pesta. Lisaks tuleb isevoolsetele torustike koostada videouuringud. Pesu ja videouuringute protokollid tuleb lisada objekti teostusdokumentatsioonile. Teostusdokumentatsioon Teostusdokumentatsioon vormistada projekti tööjooniste vajalike paranduste näol, kuhu lisada kasutatud materjalide sertifikaadid, torustike surveproovide, videovaatluste ja veeanalüüsi aktid ja pinnase tihedusaktid ning ehituspäevik. Lisaks veel sõlmede ja kaevude fotod. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult). Teostusmõõdistusel tuleb kasutada projektiga identset kaevude ja sõlmede tähistust. Teostusjoonistele kantud informatsioon peab kajastama rajatist iseloomustavaid parameetrid (mõõtmed, materjal jms.). Samuti peavad olema teostusjoonistele kantud ehituskaevikuga avatud olemasolevad ehitised ja nende parameetrid. Mõõdistus tuleb teha enne ehituskaeviku tagasitäitmist ja on soovitav ühildada paigaldustäpsust kontrolliva mõõtmisega. Muud nõuded (vormistus, andmete esitus jne.) teostusjoonistele tulenevad Harku vallas kehtivast korrast ja Tellija poolt esitatavatest nõuetest. 6 Keskkonnakaitse ja hooldusjuhend Jäätmekäitluse sätestab kohaliku omavalitsuse jäätmehoolduseeskiri, mille eesmärgiks on säilitada puhas ja terviklik elukeskkond, vähendada jäätmete koguseid nende tekkekohas ning soodustada jäätmete taaskasutamist. Ehitamise käigus tuleb vältida tarbetut keskkonna kahjustamist. Töövõtja peab võtma vastavad meetmed, tutvustamaks kõigile oma töötajatele Eestis kehtivaid keskkonnakaitseseadusi ja – nõudeid ning rakendama kõigis tööpiirkondades kõiki vajalikke kontrollmeetmed, enne kui lubab töid jätkata. Töövõtja ehitab ja paneb tööle vajalikud kogumisseadmed, nagu näiteks kõrvalejuhtimisvallid, kraavid, dreenid, õlieraldid, settetiigid jms., et vältida saastumist ja hõljuvained välja setitada. Kogutud ained hävitatakse Tellija esindaja poolt heakskiidetud viisil. Mahaloksumise korral tuleb kohe võtta meetmed saastunud alade puhastamiseks. Kui mõni töövõtja töötaja eirab keskkonnakaitse eeskirju, on see piisavaks põhjuseks, et tellija esindaja teeks vastavalt töövõtulepingule korralduse süüdlase eemaldamiseks ehitusplatsilt ja/või peataks omal äranägemisel täielikult või osaliselt väljamaksed, kuni on rakendatud heastavad meetmed.

7 Jäätmekäitlus ja jäätmekava Torustiku ehitustööde käigus tekkivad võimalikud jäätmed on nt äraveetav pinnas ja lammutatav asfaltkate.

20 025018 Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja kanalisatsiooni välisosa projekt; Insener: R.Mugamäe; staadium:põhiprojekt

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Ehitusjäätmed nagu pinnas, kivid, äärekivid, lammutatud asfaltkate ja muu selline tuleb ära vedada ehitusjäätmeid käitlevasse ettevõttesse. Muu tekkiv ehituspraht tuleb koguda selleks ette nähtud jäätmekonteineritesse ja tuleb ära vedada jäätmekäitlusettevõttesse.

O

l

e

m

a

s

o

l

e

v

h

ü

d

r

a

n

t

T

u

l

e

t

õ

r

j

e

v

e

e

m

a

h

u

t

i

d

m

a

a

-

a

l

u

s

e

d

3

x

6

0

m

3

(

1

5

.

0

l

/

s

e

k

3

t

u

n

n

i

j

o

o

k

s

u

l

+

v

a

r

u

)

±

0

,

0

0

=

5

0

.

3

0

O

H

1

0

1

1

1

8

1

A

G

P

7

0

5

0

.

2

5

1

5

0

.

1

0

2

5

0

.

2

5

3

5

0

.

2

5

5

0

.

1

5

5

5

0

.

2

5

7

5

0

.

2

5

8

5

0

.

4

0

6

4

2

.

8

5

2

.

7

0

2

.

5

0

6

.

0

0

5

.

9

0

4.1429

1

0

.

0

0

6

.

0

0

4

.

1

0

5

0

.

2

0

5

0

.

2

0

5

0

.

2

0

5

0

.

2

0

4

9

. 5

0

5

0

.

0

0

4

9

.

3

0

4

9

.

4

0

4

9

.

8

0

5

0

.

1

0

4

9

.

2

0

5

0

.

2

5

4

9

.

6

0

5

0

.

2

5

4

9

. 6

0

4 9 . 4 0

49.20

49.30

49.40

4

9

.

5

0

4

9

.

6

0

4

9

.

7

0

5

0

. 0

0

5

0

.

2

0

5

0

. 1

5

5

0

.

1

0

4

9

.

7

0

4 9 . 5 0

4

9

.

7

0

49.50

4 9 . 6 0

4

9

.

5

0

4

9

.

4

0

4

9

.

8

0

4

9

.

9

0

5 0 .1

5

4

9

.

3

5

4 9 .0

0

5

0

.

3

5

4

9

. 6

0

4

9

.

9

0

49.70

4

9

.

8

0

4

9

.

9

0

5

0

. 1

0

5 0 . 0 0

5

0

.

1

0

5

0

.

3

0

9

,

5

0

7

,

0

0

7

,

0

0

7

,

0

0

7

,

0

0

2

,

7

0

2

,

8

5

2

,

8

5

2

,

8

5

2

,

8

5

4 9 . 5 0

4 9 . 6 0

4 9 . 7 0

4 9 . 8 0

4

9

.

4

0

4

9

.

3

5

4

9

.

4

0

4

9

.

3

5

4

9

.

4

0

4

9

.

3

5

4

9

.

4

0

4

9

.

3

5

4

9

.

4

0

4

9

.

3

5

4

9

.

4

0

5

0

.

0

0

4 9 . 9 0

5 0 . 0 0

4

9

.

6

0

4

9

.

7

0

4

9

.

5

0

4

9

.

4

0

4

9

.

8

0

4

9

.

9

0

5

0

.

0

0

5

0

.

1

0

4

9

.

4

0

5

0

. 2

0

5

0

. 3

0

4

9

. 8

0

4

9

. 7

0

4

9

.

6

0

4

9

.

7

0

4

9

.

5

0

4

9

.

4

0

4

9

.

8

0

4

9

.

9

0

5

0

. 2

0

49.10

4

9

.

1

0

4

9

.

3

0

4

9

.

2

0

5

0

.

1

5

5

0

.

0

5

5

0

.

1

5

5

0

.

0

5

P 232

1

6

9

.

8

m

²

5

3

.

7

m

²

ä

p

1

1

A

1

0

5

.

8

m

²

b

o

k

s

4

h

2

h

2

-

4

1

0

4

.

0

m

²

b

o

k

s

3

h

2

h

2

-

3

1

0

4

.

1

m

²

b

o

k

s

2

h

2

h

2

-

2

1

0

5

.

9

m

²

b

o

k

s

1

h

2

h

2

-

1

I

s

t

u

t

a

t

a

v

e

l

u

p

u

u

h

e

k

k

L

i

k

v

i

d

e

e

r

i

t

a

v

h

e

k

k

Olemasolev imbväljak

Proj. veevarustuse liitumispunkt

Ø50L=0.4

Ø63 L=0.4

V

1

1Ø63 L=9.6

Ø1 60

L= 3.9

K

1

1

Ø1 60

L= 10

.3

Ø160 L=2.5

Ø160L=1.2

Ø250L=5.0

Ø2 00

L= 2.4

K

2

2

Ø200 L=10.8

K

2

1

K

2

1 Ø200 L=18.1

K

2

1

K

2

1 Ø200 L=18.0

K

2

1

K

2

1 Ø200 L=18.0 K

2

1

K

2

1 Ø200 L=18.0

K

2

1

K

2

1 Ø200 L=18.1

K

2

1

K

2

1 Ø200 L=17.7

1

2

Ø200

L=3.2 1

2

Ø200

L=3.0 1

2

Ø200

L=4.3 1

2

Ø200 L=3.0

1

2

Ø200 L=4.0

1

2

Ø200 L=4.0

1

2

1

2

1

2

1

2

1

2

1

2

Ø50 L=4.9

1

2

1

1

2

3

Ø200 L=1.5

Ø200 L=1.4

1

2

1

2

1

2

3

1

2

(Rannahalli hoone)

Proj. veevarustuse liitumispunkt

(Padeli hoone)

1

2

Kanalisatsiooni liitumispunkt

1

2

1

2

1

2

1

2

3

Kanalisatsiooni liitumispunkt

1

2

1

2

1

2

K

2

S

K

2

1

W

1 W

1

W

1

W 1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

W

1

Avariipumpla

Maksimaalne vooluhulk 10l/s

Olev truubitoru Ø500mm

Laseb kalde i=0,007 puhul läbi ca 330l/s

Olemasolev avarii ülevoolu torustik

Koostatud / trükitud: 21.05.2025

Proj. vee- ja kanalisatsioonitorustike asendiplaan.

Merindorf OÜ

Joonise nimetus:

Viljandi mnt 162/4, Luige alevik, Kiili vald.

Projekti nimetus:

Objekti asukoht:

Staadium:

PP

Joonise nr:

VKV-4-01

Mõõtkava:

1:500

Tammsaare tee 47, 11316 Tallinn, Harjumaa e-mail: [email protected]

Tellija: Maximus Consult OÜ

Ins R.Mugamäe

025018 Töö nr:

Proj.juht

MÄRKUSED:

1. Kasutatud geodeetline alusplaan W Vara OÜ töö nr. GD24038 (2024.a.)

Koordinaadid süsteemis L-EST97, kõrgused EH2000 süsteemis.

R.Mugamäe

Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald.

Olemasolev keskpingekaabel

Olemasolev sademeveekanalisatsioon

TINGMÄRGID

Olemasolev sidekaabel

TEOSTAS KUUPÄEV

MUUDATUS MUUDATUSE KIRJELDUS

1

Olemasolev majandus-joogivee veetorustik

Mõõdistatud maaregistritunnuse saanud krunt

Olemasolev sidekanalisatsiooni trass

Olemasolev madalpingekaabel

Olemasolev kanalisatsioon

V1 Proj. majandus-joogivee torustik

Veevarustuse ja kanalisatsiooni välisosa projekt.

K21 Proj. kinnistusisene sademeveekanalisatsioon

Proj. kinnistusisene majandus-joogivee torustik

K11 Proj. kinnistusisene reoveekanalisatsioon

K1 Proj. reoveekanalisatsioon

Varem projekteeritud hoone

Varem proj. naaberhoone, ehitusluba nr. 2312271/04719

Guru Projekt OÜ, töö nr. AP 269-2022, AS-4-02, 15.02.24

Varem projekteeritud asfaltkate

Projekteeritud/taastatav asfaltkattega kõnnitee,

katend vastavalt Niine Hesburgeri projektile

Mellson Grupp OÜ, töö nr. 2348, AS-4-02, 15.02.24

Varem projekteeritud betoonkividest sillutisriba (Kartano 60, hall)

Varem projekteeritud või taastatav murukate täiendaval kasvupinnasel

Varem projekteeritud multškate

Varem projekteeritud äärekivi h=10cm

Varem projekteeritud äärekivi h=0cm

Varem projekteeritud peidetud ääretugi sillutisele

TINGMÄRGID: Rok-Projekt OÜ, töö nr. 2024/07 (ehitusluba 2512271/09156)

KordamedProjekt

Registreeringu number:14860189

KORDAMEDPROJEKT OÜ Tel. 58 004 503 Reg nr 14860189

Väike-Ameerika 8, Swedbank

Tallinn [email protected] A/a EE34 2200 2210 7298 1075

Töö nr: 202407 Tellija: ROK-Projekt OÜ Objekt: SPORDIHOONE Aadress: Viljandi mnt 162/4, Luige alevik, Kiili vald

VEEVARUSTUS JA KANALISATSIOON

EELPROJEKT

Vastutav spetsialist M.Jasman

TALLINN

09.10.2022

1

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

VEEVARUSTUS JA KANALISATSIOON

1.1 Üldandmed

1.1.1 Projekteerimistöö piiritlus

Käesoleva projektiga on koostatud Kiili vallas, Luige alevikus, Viljandi mnt 162/4 kinnistule planeeritava Spordihoone veevarustuse ja kanalisatsiooni lahendus Eelprojekti mahus.

Spordihoone hakkab koosnema kahest sõltumatu osast: rannahalli hoonest ja padeli hoonest.

1.1.2 Alusdokumendid

1.1.2.1 Lähteandmed

1) Kiili KVH tehnilised nõuded. 2) Niine kinnistu detailplaneering (OÜ Urbanaut ,Töö nr DP-02-07-11, 2014). 3) KordamedProjekt OÜ, töö nr 27A/22, "Niine Äripark". Veevarustus ja kanalisatsioon. Põhiprojekt (2022). 4) Arhitektuurne asendiplaan ja hoone plaanid. 5) Geoalus (Hades Geodeesia, töö nr 3561,2023). Kõrgused EH2000 süsteemis. 6) Niine Äripargi vee- ja kanalisatsioonitrasside teostusjoonised (Top Geodeesia OÜ, töö nr TJ-23-176). 7) Harjumaa, Kiili valla, Luige aleviku, Niine ja Tammeoksa detailplaneeringu ala ehitusgeoloogiline uuring. Maves. Veebruar 2022.

1.1.2.3 Normdokumendid

Eesti standardid: EVS 846:2021 Hoone kanalisatsioon EVS 848:2021 Väliskanalisatsioonivõrk EVS 835:2022 Hoone veevärk EVS 932:2017 Ehitusprojekt EVS 921:2022 Veevarustuse välisvõrk EVS 812-6:2012 Ehitiste tuleohutus. Osa 6.

1.2.1 Olemasolev

Kinnistut läbib ühisveevärgi torustik De110, mis on vee allikaks väljaehitatud Luige Keskusele ja Niine Äripargi pespektiivsetele hoonetele ( s h käesolevas projektis käsitletud Spordihoonele).

1.2.2 Projekteeritud veevarustus

1.2.2.1 Prognoositud vooluhulk (vastavalt Tellija andmetele)

Spordihoone osad kokku : 124.0 m3/kuus 4.0 m3/d 2.0 m3/h (max) 3,6 l/sek (max)

2

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

1.2.2.2 Veevarustusallikas ja kinnistu liitumispunkt Viljandi mnt 162/4 veevarustuse allikaks on kinnistul asuv ühisveevärgi torusti´k De110 (PE). Spordihoone osadele (rannahall ja padel) on projekteeritud eraldi veeühendused alates De110mm ühisveevörgi torust. Liitumispunktid (AVK maa-kraanid) hakkavad asuma hargnemistel, vahetult ühisveevärgi toru juures. Rannahalli hoonele on projekteeritud veeühendus PE PN10 DN50 (De63). Liitumispunktiks on projekteeritav maa-kraan DN50. Padeli hoonele on projekteeritud veeühendus PE PN10 DN40 (De50). Liitumispunktiks on projekteeritav maa-kraan DN40. Veeühendused projekteeritava peatoruga nähakse ette teostada elektrikeevissadulatega De110/De63 ja De110/50. Kõik paigaldatavad maa-kraanid ja maa-siibrid peavad vastama Kiili KVH tehnilistele nõuetele.

1.2.2.3 Hoone veemõõdusõlm

Hoonete veemõõdusõlmed hakkavad asuma köetud ja valgustatud ruumides. Rannahallile nähakse ette veemõõtja DN25 ja padeli hoonele veemõõtja DN20. Peale igat veemõõtjat paigaldatakse tagasilöögiklapp. Veemõõtjad paigaldab Kiili KVH. Enne veemõõtjat peab olema sirge torustik vähemalt 5x veemõõtja DN. Peale veemõõtjat peab olema sirge torustik 3x veemõõtja DN. Vajalikud filtrid projekteeritakse peale veemõõtja sirget torulõiku. Veemõõtja paigaldadatakse põrandast 0.7- 1.0 m kõrgusele. Veemõõtja peab olema paigaldatud horisontaalses asendis. Veemõõdusõlme ruumi temperatuur ei tohi langeda alla 5°C. Veemõõdusõlm peab olema vabalt ligipääsetav veemõõtja monteerimiseks ja demonteerimiseks ning plommimiseks. Veemõõtja kinnitada konsooliga seinale ning konsool maandada. Veerõhk liitumispunktis vastavalt Kiili KVH andmetele on üldjuhul 3.5 -4.5 Baari.

1.2.3 Väline tuletõrjeveevarustus

Välistulekustutusvett koguses 20.0 l/sek nähakse ette saada: 1) De110mm ühisveevärgi torul paiknevast maa-pealsest hüdrandist DN100 (TH), mille minimaalne tootlikkus peaks olema 5.0 l/sek (De110mm tupiktoru puhul).

3

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

2) Ülejäänud 15.0 l/sek nähakse ette saada olemasolevatest maa-alusrest tuletõrjeveemahutitest. 3) Kinnistule lähim olemasolev hüdrant asub Põllu tn 15 kinnistu juures ning selle tootlikkus on 25 l/sek, kuid vastavalt Kiili valla ÜVK arengukavale tagatakse Luige piirkonnas ühisveevärgist 15 l/s tulekustutusvett.

1.2.3.1 Sisemine tuletõrjeveevarustus

Ei planeerita.

1.2.4 Torustikud ja armatuur

1.2.4.1 Torustike materjal

Välisvõrgud: Rannahalli hoone veetorustik (veesisend) nähakse ette PE PN10 DN50(De63) plastsurvetorudest ning paigaldatakse min 1.80 m sügavusele maapinnast. Torustik varustatakse signalkaabliga ja märkelindiga. Padeli hoone veetorustik (veesisend) nähakse ette PE PN10 DN40(De50) plastsurvetorudest ning paigaldatakse min 1.80 m sügavusele maapinnast. Torustik varustatakse signalkaabliga ja märkelindiga.

Hoonesisesed võrgud:

Hoone sisemine veevarustuse süsteem nähakse ette paigaldada komposiitplastsurvetorudest PN10 , näiteks Alupex või Unipipe.

1.2.4.2 Armatuur

Projekteerutavad liitumispunktid – maa-kraanid DN50 ja DN40. Elektrikeevissadulad PN16 De110/De63 ja De110/De50.

1.2.4.3 Kaevud

Ei planeerita 1.2.5 Veetorustike paigaldus Välisvõrgud Väline veetorustik paigaldadatakse lahtisel meetodil. Kaevikute mõõtmed peavad tagama torude ja tarvikute sobiva paigalduse. Veetorudele tasanduskiht paigaldada tihendatud keskliivast. Hoonesisesed võrgud:

4

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

Magistraalveetorustik honete sees nähakse ette paigaldada hoonetes üldjuhul lae all. Sooja vett planeeritakse saada aastaringselt hoonete tehnilistest ruumdest. Igas hoones hakkab olema eraldi soojavee allikas. Veetorustik lahtisel paigaldamisel isoleeritakse kivivill isolatsiooniga, kaetud alumiiniumfooliumiga. Veetorustik paigaldada hülssi konstruktsioonidest läbiminekul. Toruisolatsiooni süttimistundlikkus-tulelevimisklass peab olema B-s1, d0. Isolatsioonikihi paksus (mm) Toru diameeter (mm) Külm vesi Soe vesi D<49 (pealtmõõt) 20 30 Veetorude paigaldamisel ja kinnitamisel lähtuda normatiividest, kvaliteedinõuetest ja torutootja juhendist. Veetorustiku läbimised tuletõkketarindist varustada tuletõkestiga mis vastab kõnealuse tuletõkketarindi tulepüsivuse nõuetele. Torustikute isolatsioon ja isolatsiooni pealmine kiht peavad olema mittepõlevatest materjalidest. Tuletõkketsoonide läbimisel tehakse torustikud kinni selliselt, et vahelagede ja seinte tulepüsivusklass ei muutu. Toruisolatsiooni süttimistundlikkus-tulelevimisklass peab olema min. B-s1, d0

1.3 Reovee kanalisatsioonivõrk

1.3.1 Olemasolev

Piirkonna kanalisatsioonisüsteem on lahkvoolne.

Kinnistut läbib ühiskanalisatsiooni torustik De200mm, mis on eelvooluks väljaehitatud Luige Keskusele ja Niine Äripargi pespektiivsetele hoonetele ( s h käesolevas projektis käsitletud Spordihoonele).

1.3.2 Projekteeritud kanalisatsioon

1.3.2.1 Prognoositud vooluhulk

Spordihoone osad kokku (vastavalt Tellija andmetele) : 124.0 m3/kuus 4.0 m3/d 2.0 m3/h (max) 6,1 l/sek (max) 1.3.2.2 Eelvool ja kinnistu liitumispunkt

5

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

Spordihoone olmereovee kanalisatsiooni eelvooluks on kinnistul asuv De200mm ühiskanalisatsiooni torustik. Rannahalli ja Padeli hoone hoone liitumispunktid hakkavad asuma peatoru juures (kontrollkaevud 200/160). Igale hooneosale nähakse ette eraldi kanalisatsiooniühendus. Kanalisatsiooni välisvõrk projekteeritakse PVC SN8 De160 plastik-muhvtorudest kaldega 0.008. Kasutatavad kaevud – PE keeviskaevud De400/315 ja 200/160, teleskoopsed, põhjarenniga (40t). Sademevee juhtimine olmereovee kanalisatsiooni on rangelt keelatud!

1.3.2.3 Kohtpuhastid

Ei planeerita. Tegemist on tavalise koostidega olmereoveega. Kanaliseeritav reovesi peab vastama Kiili valla ühisveevärgi ja -kanalisatsiooni eeskirja punktis 19. toodud näitajatele.

1.3.2.4 Pumpla

Allpool paisutustaset asuvatest veeneeludest ja põrandatrappidest reovesi juhtida ära ülepumpamise teel või projekteeritavale torustikule näha ette tagasivooluklapi või siibri paigaldamine. Vee-ettevõtja ei vastuta paisutuskõrgusest allpool olevatest sanitaarseadmetest tingitud uputuste eest. Paisutustasemeks lugeda liitumiskaevu kaane kõrgus + 10cm. Eelprojekti raames hooneväline pumpla ei ole planeeritud. Hoonetel puudub kelder.

1.4 Sademevee kanalisatsioonivõrk ja drenaaž

1.4.1 Olemasolev

Piirkonna kanalisatsioonisüsteem on lahkvoolne.

Kinnistul painkeb väljaehitatud sademevee kanalisatsioonitorustik, mis on eelvooluks Niine Äripargi kinnistutele. On väljaehitatud samuti lõppeelvool – imbväljak. Samuti kinnistul paikneb osaliselt väljaehitatud sademevee kanalisatsiooni survetoru K2S, mis saab tulevikus ühendatud Niine Äripargi teise ja perspekstiivse imbväljakuga. Kuna antud toru satub projekteeritava asfaltkate alla, siis käesoleva projekti raames on ettenähtud väljaehitada antud toru ja pikendada kuni kraavini ( vastavalt varasemalt projekteeritud lahendusle).

1.4.2 Projekteeritud sademevee kanalisatsioon

1.4.2.1 Arvutuslik vooluhulk

Lühiajaline paduvihm (5 min):

Hoonete katuselt:

6

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

A=3250 m2 : Q=90.0 l/sek

Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=2 aastat, q=274.0 l/sekxHa, t=5 min. Koeffitsient k katuse puhul k=1.

Parklast: A=3200m2 : Q=55.0 l/sek

Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=1 aasta, q=174.0 l/sekxHa, t=5 min. Koeffitsient k asfaltkate puhul k=0.8.

Ol-olev sademevee magistraaltorustik De400>0.004 ja De315>0.003 on sobilik arvutusliku vooluhulga läbilaskmiseks.

Pikaajaline paduvihm (20 min): Ühtlustusmahuti valik:

Hoonete katuselt:

A=3250 m2 : Q=50.0 l/sek

Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=5 aastat, q=156.0 l/sekxHa, t=5 min. Koeffitsient k katuse puhul k=1.

Parklast: A=3200m2 : Q=40.0 l/sek

Sademevee vooluhulgad on arvutatud vastavalt EVS-le 848:2021 „Väliskanalisatsioonivõrk“. Valitud vihma parameetrid: P=5 aasta5, q=156.0 l/sekxHa, t=5 min. Koeffitsient k asfaltkate puhul k=0.8.

Kokku: 90.0 l/sek. Ühtlustusmahuti (imbväljaku) vajalik maht: 108.0 m3. Olemasoleva imväljaku maht on 125 m3.

1.4.2.2 Eelvool ja kinnistu liitumispunkt

Kinnistu sademevee eelvooluks on olemasolevad sademevee kanalisatsiooni süsteemid ja imbväljak.

1.4.2.3 Kohtpuhastid

Kinnistule on väljaehitatud kaks sademevee süsteemi. Sademeveed parkla restkaevudest ühendatakse I klassi õlipüüduriga süsteemi ja tinglikult puhas sadevesi katuselt nähakse ette juhtida otse imbväljakku. Parkla restkaevudest tulenev sadevesi puhastatakse eelnevalt olemasolevas liiva- mudapüüduris ja peale seda olemasolevas I klassi möödavooluga õli-bensiinipüüduris (ENS 30/90). Peale õlipüüduri asub proovivõtukaev.

1.4.2.4 Pumpla

Ei projekteerita käesolevas projektis.

7

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

1.4.4 Projekteeritud drenaaž

Ei planeerita.

1.5 Kanalisatsioonivõrgu paigaldus ja hooldus Välisvõrgud Väline kanalisatsioonitorustik paigaldada lahtisel meetodil. Kaevikute mõõtmed peavad tagama torude ja tarvikute sobiva paigalduse. Torude tasanduskiht paigaldada tihendatud killustikust. Hoonesisesed võrgud Olmereovee kanalisatsioon Hoonesisesed olmereovee kanalisatsioonitorud paigaldatakse 1. korruse põranda alla ja osaliselt lae alla. Hoonesisene olmereovee kanalisatsioonisüsteem nähakse ette paigaldada PP SN8-SN4 plastik-muhvtorudest. Olmereovee kanalisatsiooni sisesüsteemile nähakse ette puhastusklapid. Kanalisatsioonipüstikud viia 0.7 m üle katuse tasapinna tuulutuse eesmärgil. Püstikutele paigaldada tuulutusotsakud. Sansõlmedesse ja tehnilistesse ruumidesse paigaldatavad trapid – ujuva haisulukuga. Kanalisatsioonitorustik ja püstikud isoleeritakse lahtisel paigaldamisel kivivill isolatsiooniga paksusega 50mm, kaetud alumiiniumfooliumiga. Toruisolatsiooni süttimistundlikkus-tulelevimisklass peab olema min B-s1, d0. Kanalisatsiooni läbimised tuletõkketarindist varustada tuletõkestiga (tuletõkkemanžett ) ,mis vastab kõnealuse tuletõkketarindi tulepüsivuse nõuetele. Torustikute isolatsioon ja isolatsiooni pealmine kiht peavad olema mittepõlevatest materjalidest. Tuletõkketsoonide läbimisel tehakse torustikud kinni selliselt, et vahelagede ja seinte tulepüsivusklass ei muutu. Kanalisatsioonisüsteemile teostada isevoolsetele torustikele teostavav vettpidavuse katse. Sademevee kanalisatsioon Hoonesse on planeeritud sisemine sademevee äravool. Sademevee kanalisatsioonisüsteem nähakse ette isevoolne. Sademevee süsteem nähakse ette PN-sertifikaadiga survetorudest. Katusele paigaldatavad lehtrid on soojenduskaabliga. Kanalisatsiooni läbimised tuletõkketarindist varustada tuletõkestiga (tuletõkkemanžett ) mis vastab kõnealuse tuletõkketarindi tulepüsivuse nõuetele. Torustikute isolatsioon ja isolatsiooni pealmine kiht peavad olema mittepõlevatest materjalidest.

8

Spordihoone

Viljandi mnt 162/4, Luige alevik, Kiili vald KordamedProjekt OÜ. Töö nr 202407

Veevarustus ja kanalisatsioon. Eelprojekt

09.10.2022

Tuletõkketsoonide läbimisel tehakse torustikud kinni selliselt, et vahelagede ja seinte tulepüsivusklass ei muutu. Toruisolatsiooni süttimistundlikkus-tulelevimisklass peab olema min. B-s1, d0. Kanalisatsioonisüsteemid paigaldada vastavalt normatiividele, kvaliteedinõuetele ja torutootja paigaldusjuhendile.

1.6 Keskkonnakaitse

Pärast tööde lõpetamist tuleb tööpiirkond puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms taastades piirkonna endise välisilme ja kvaliteedi.

• Jäätmete äravedu: näit. Ragn-Sells AS.

• Ehitusjäätmed sorteerida liikidesse ehitusplatsil. Vastutav spetsialist M.Jasman

O

H

10

11

18

1

A

G

P71

4.1429

50 .2

0

50 .2

0

50.20

50.20

49.50

50.00

49.30

49.40

49 .80

50 .10

49 .2

0

50 .2

5

49 .60

50.25 49

.6 0

49 .4

0

49.20

49.30

49.40

49.50

49.60

49.70

50.00

50 .2

0

50 .1

5

50 .10

49.70

49 .5

0

49 .7

0

49.50

49.60

49 .50

49 .40

49.8049.90

50.15

49 .3

5

49.00

50.35

49.60

49.9049.80 49.90

50.10

50 .0

0

50 .10

50 .3

0

49 .5

049 .6

049 .7

0

49 .8

0

49 .4

0

49 .3

5 49

.4 0

49 .3

5 49

.4 0

49 .3

5 49

.4 0

49 .3

5 49

.4 0

49 .3

5 49

.4 0

50 .00

49 .9

050 .0

0

49 .60

49.70

49 .50

49 .40

49.8049.90

50 .00

50.10

49.40

50.20

50.30

49.80

49.70

49 .60

49.70

49 .50

49 .40

49.8049.90

50 .2

0

49.10

49.10 49.3049.20

50 .15

50 .05

50 .15

50 .05

P232

22 9.

9 m

²

äp 2

h3 -3

27 .9

m ²

üth3 -1

16 9.

8 m

²

äp 2

h3 -2

53 .7

m ²

äp 1

1A

54 .6

m ²

äp 1

16 .6

m ²

te hn

.

h3 -4

10 5.

8 m

²

bo ks

4 h2

h2 -4

10 4.

0 m

²

bo ks

3 h2

h2 -3

10 4.

1 m

²

bo ks

2 h2

h2 -2

10 5.

9 m

²

bo ks

1 h2

h2 -1

Projekt: Connecto Eesti AS töö nr. 2203357 "Viljandi mnt 162, Kesa tn sidekanalisatsioon". Ehitusteatis nr 2411201 / 13346 Haldusakt (lubav) nr 2412996 / 03598

Ehitusluba nr 2312271/04719 EHR kood 291668546, 291668548

M

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W1

W1

W1

W 1

TINGMÄRGID (Arh. osa)

P71

V Olemasolev , väljaehitatud veetoru

K Olemasolev , väljaehitatud olmereovee kanalisatsioon

Olemasolev ja likvideeritud sidetrass

Olemasolevad tehnovõrgud:

S Olemasolev MP-kaabel

K11 Projekteeritud olmereovee kanalisatsioon (Kinnistu kanalisatsioonitoru)

V11 Projekteeritud veetoru (Kinnistu veevärgi toru)

Tingmärgid VVK:

V1 Projekteeritud veetoru (Ühisveevärgi toru)

K1 Projekteeritud olmereovee kanalisatsioon (Ühiskanalisatsioonitoru koos liitumispunktiga)

K21 Projekteeritud sademevee kanalisatsioon (Kinnistu kanalisatsioonitoru, puhastamist vajav sadevesi restkaevudest)

K21 Projekteeritud sademevee kanalisatsioon (Kinnistu kanalisatsioonitoru, tinglikult puhas sadevesi katuselt)

±0 ,0

0= 50

.3 0

Ol-olev liiva-mudapüüdur

Ol-olev I klassi õli-bensiinipüüdur (ENS 30/90)

2 3

1 De

16 0>

0. 00

8

50.05 1) 48.44 De160 2) 48.44 De160

K1-1

Kontrolltoru 200/160

Liitumispunkt K1 Projekteeritud

50.25 48.58

2 3

1

K21

DN250>0.005

50.27 48.04

De200>0.005

DN200>0.005

DN200>0.005

SK Olemasolev , väljaehitatud sademevee kanalisatsioon

50.15 1) 48.52 De160 2) 48.52 De160Kontrolltoru

200/160

Liitumispunkt (K1) Projekteeritud

3

2

De 16

0< 0.

00 8

2

3

1

De160>0.008

50.25 48.46

1

K1 1

K21

K21

K21

K21

K21

K21

K21

De200<0.004

49.37 47.96

2 3

1

4

2 3

1

2 3

1

2 3

1

2 3

1

49.35 48.15 RK-1

49.35 48.15 RK-2

49.37 48.05

De200<0.004

49.35 48.15 RK-3

49.47 48.05

De200<0.004

49.35 48.15 RK-4

49.37 48.07

49.35 48.15 RK-5

49.37 47.98

49.35 48.15 RK-6

49.37 48.02

De200<0.004

De200<0.004

De200<0.004

V11

V11

Maa-kraan DN40 Liitumispunkt (V1). Projekteeritud. (Padeli hoonele)

Projekt. veesisend PE PN10 DN40 (De50) 1.80 m sügavusel maa-pinnast

Rannahalli hoone veemõõtja

Padeli hoone veemõõtja

Projekt. veesisend PE PN10 DN50 (De63) 1.80 m sügavusel maa-pinnast

Maa-kraan DN50 Liitumispunkt (V1). Projekteeritud. (Rannahalli hoonele)

Märkused: 1) Kinnistul asuvate ÜVK-torustike kaevude luugid viia vastavusse projekteeritud pinnaga.

1

2

3

50.10 1) 47.50 De200 2) 47.50 De200 3) 48.50 De160

K1-2

K1-3

RANNAHALL

PADEL

De400/ 315

K2S

KRAAVI PÕHI: 48.00 TORU PÕHI: 48.20

TAGADA MAA-PIND 49.00

De200>0.01 soojustada

49.15 1) 48.23 De200 2) 48.40 DN100 K2S Kaevu sügavus vajadusel reguleerida. Tagada nõuetekohane ristumine sidekanalisatsiooniga.

VRK-2

1 2

Ø600

K2S Ecoflex Supra 110x10.0/200

soojenduskaabliga, i>0.01

K21

Tingmärgid VVK: Varemprojekteeritud sademevee kanalisatsioonitrassid (KordamedProjekt OÜ, töö nr 27A/22, "Niine Äripark"), väljaehitatavad käesoleva projekti raames

K21 Varemprojekteeritud sademevee kanalisatsioon (Kinnistu kanalisatsioonitoru)

K2S Varemprojekteeritud sademevee survekanalisatsioon (Kinnistu kanalisatsioonitoru)

Ol-olev imbväljak

M

> < > <

>> << - ol. ol. kõrgepingekaabel - ol. ol. madalpingekaabel

- Projekteeritud korduvmaandus

- OLEMASOLEV valgusti.

- OLEMASOLEV õhuliin (paljasjuhtmeline) - OLEMASOLEV õhuliin (keerdkaabel)

- LIKVITEERITAV OLEMASOLEV valgusti.

- OLEMASOLEV SIDE õhuliin - OLEMASOLEV kõrgepinge 10kV õhuliin

- Projekteeritud jalandiga maakilp

- Projekteeritud 1tk 0,4kV maakaabel (jõupaigaldisele)

- Projekteeritud reservtoru

- ol. ol. sidetrass - ol. ol. valgus kaabel sidetrass

- Projekteeritud side kaev KKS2 - Projekteeritud sidekanalisatsioon 100mm

- Projekteeritud 1tk 0,4kV maakaabel (valgustusele)

- ÜMBER paigaldatav/LIKVITEERITAV OLEMASOLEV - DEMONTEERITAV trass/paigaldis

Tingmärgid Elekter/Side

Joonis: Asendiplaan vee- ja kanalisatsiooni välisvõrkudega

Töö nr.

Staad. Leht:

Mõõt Köide Kuup.

MUUDATUSE KIRJELDUS PROJ.

202407

Osa: Asendiplaan

09.10.24 a.

1:500

VVK-01EP Tellija: ROK-Projekt OÜ

Objekt: Spordihoone Viljandi mnt 162/4, Luige alevik, Kiili vald

Mark JasmanProjekt.

VKKordamedProjekt OÜ Registreeringu nr. 14860189

TOP TJ-23-304

MÄRKUSED: 1. Veearvesti kinnituskonsool maandada el. peakilbi maanduslatile. 2. Hülsi ots hoonest väljaspool sulgeda veetihedalt ning veemõõdusõlme poolt jätta avatuks. 3. Hülss tuua min. 1 m kaugusele vundamendist väljaspoole. 4. Veesisend paigaldada nähtavalt kuni veemõõdusõlmeni.

1. KORRUSE PLAAN. VÄLJAVÕTE.

10 00

Mudafilter Honeywell DN50

RANNAHALLI HOONE VEEMÕÕDUSÕLME SKEEM

Hoone majandus-joogivee süsteemi

DN50 (De63)

Kinnistu peaveemõõtja DN25 (Q=3.5 m3/h)

TLK DN50

Kuulklraan DN50

Kuulklraan DN50

Üleminek DN50/DN25

Veesisend PE PN10 DN50 (De63) 1.80 m sügavusel maapinnast

I

K

L

M

N

O

J

BAARSAAR ehk SÜDA

TV

TV

TV

Pe eg

el /fö

ön Pe

eg el

/fö ön

A

1

D

F

H

1011 14 18

C

E

G

2 3 4 7 158 169 1712 13

B

65

külm õlu

PADEL

RANNAHALL

Veemõõtja DN25

Veesisend PE PN10 DN50 (De63) 1.80 m sügavusel maapinnast, painduvas hülsis.

Veesisend PE PN10 DN40 (De50) 1.80 m sügavusel maapinnast, painduvas hülsis.

Veemõõtja DN20

MÄRKUSED: 1. Veearvesti kinnituskonsool maandada el. peakilbi maanduslatile. 2. Hülsi ots hoonest väljaspool sulgeda veetihedalt ning veemõõdusõlme poolt jätta avatuks. 3. Hülss tuua min. 1 m kaugusele vundamendist väljaspoole. 4. Veesisend paigaldada nähtavalt kuni veemõõdusõlmeni.

10 00

Mudafilter Honeywell DN50

PADELI HOONE VEEMÕÕDUSÕLME SKEEM

Hoone majandus-joogivee süsteemi

DN40 (De50)

Kinnistu peaveemõõtja DN20 (Q=2.5 m3/h)

TLK DN40

Kuulklraan DN40

Kuulklraan DN40

Üleminek DN40/DN20

Veesisend PE PN10 DN40 (De53) 1.80 m sügavusel maapinnast

Joonis: Veemõõdusõlmed

Töö nr.

Staad. Leht:

Mõõt Köide Kuup.

MUUDATUSE KIRJELDUS PROJ.

202407

Osa: Asendiplaan

09.10.24 a.

VVK-02EP Tellija: ROK-Projekt OÜ

Objekt: Spordihoone Viljandi mnt 162/4, Luige alevik, Kiili vald

Mark JasmanProjekt.

VKKordamedProjekt OÜ Registreeringu nr. 14860189

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Lp Olavi Ründva

ROK-Projekt OÜ

[email protected]

Teie 15.01.2025

Meie 10.02.2025 nr 7.1-2/25/912-2

Viljandi mnt 162 kinnistu veevarustuse ja

kanalisatsiooni projekti kooskõlastamata

jätmine.

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Kiili valla Luige aleviku

Viljandi mnt 162 kinnistu (katastritunnus: 30501:001:0614) veevarustuse ja kanalisatsiooni

projekti „Viljandi mnt 162/4, Luige alevik, Kiili vald veevarustus ja kanalisatsioon“,

KordamedProjekt OÜ töö nr 202407.

Esitatud projekti kohaselt on planeeritud sademevee juhtimine riigitee nr 15 Tallinna-Rapla-Türi

tee km 8,42 ja km 8,51 maaüksusel paiknevasse kraavi.

Juhime tähelepanu, et kehtestatud detailplaneeringu (OÜ Urbanaut töö nr DP-02-07-11) sätestab:

„Vastavalt OÜ Kiili KVH tehnilistele tingimustele on sademevee peavooluks Sausti

peakraav.“ ning „Sademevee lahenduse jaoks tuleb teha eraldi tööprojekt. Ehitusprojekti

koostamisel, kui on selgunud täpne vertikaalplaneeringuline lahendus ja arvutatud täpsed

sademevee vooluhulgad projekteerida maantee äärne kraav ümber vastu võtma vastavat

vooluhulka. Lisameetmena võib kasutusele võtta ühtlustusmahuteid.“

Planeerimisseaduse § 124 lg 4 alusel on detailplaneeringu olemasolul detailplaneering

ehitusprojekti koostamise alus. Tulenevalt eeltoodust tuleb pädeval spetsialistil arvutada täpsed

sademevee vooluhulgad ning projekteerida riigitee äärsed kraavid (sh truubid) ümber, vastu võtma

kogu kraaviga juhitavat vooluhulka (arvestades muuhulgas riigitee kraaviga juba juhitavat

vooluhulka). Pädeva spetsialisti poolt koostatav riigitee äärse kraavi projekt peab olema koostatud

kuni eesvooluni, milleks detailplaneeringus on eeldatavasti sätestatud Sausti peakraav.

Esitatud projektlahenduses ei ole arvestatud detailplaneeringu kehtestamisel esitatud asjaoludega

ning puuduvad pädeva spetsialisti arvutused sademevee vooluhulkade kohta riigitee äärsetes

kraavides (sh truupides), kas kraavid (sh truubid) on võimelised vastu võtma kogu kraavi juhitavat

vooluhulka (arvestades muuhulgas riigitee kraaviga juba juhitavat vooluhulka). Samuti puudub

pädeva spetsialisti poolt koostatud riigitee äärse kraavi projekt kuni eesvooluni (Sausti peakraav).

Lähtudes ehitusseadustiku (edaspidi EhS) § 70 lg 2 p 2, § 44 p 4, 72 lg 1 p 5 ja § 99 lg 3 jätame

kooskõlastamata nimetatud projekti ning palume arvestada projekti koostamisel

detailplaneeringu kehtestamisel esitatud asjaoludega ning esitada pädeva spetsialisti arvutused

sademevee vooluhulkade kohta riigitee äärsetes kraavides (sh truupides), hinnata

arendustegevusest lisanduvaid vooluhulki, riigitee kraavide ja truupide läbilaskevõimet, sh

2 (2)

truupide seisukorda ja teostada läbilaskearvutused kuni riikliku eesvooluni (Sausti peakraav),

esitada riigitee äärse kraavi projekt kuni eesvooluni.

Lisaks palume kaasata Transpordiamet EHRis ehitusloa menetlusse.

Samuti juhime tähelepanu, et riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga kooskõlastada ning seejärel tuleb tehnovõrgu omanikul sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Taotlus teemaale tehnovõrgu ja -rajatise ehitamiseks ja talumiseks vajaliku isikliku kasutusõiguse seadmise lepingu sõlmimiseks. Sõlmitud leping on aluseks liiklusvälise tegevuse loa väljastamiseks.

Samuti tuleb enne riigitee maaüksusel ehitustööde alustamist huvitatud isikul:

- koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele ning

kooskõlastada see Transpordiametiga e-posti aadressil [email protected].

- saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba. Taotluse vorm

on leitav: https://www.transpordiamet.ee/taotlused-blanketid#tood-ja-piirangud-ma. Vastav

taotlus palume saata e-posti aadressil [email protected]. Taotlusele lisada

kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Projekt „202407_EP_VK_v02“

Lisaadressaadid: Kiili Vallavalitsus

Laur Kõiv

55901417, [email protected]

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Kiili Vallavalitsus

[email protected]

Nabala tee 2a

75401, Harju maakond, Kiili vald,

Kiili alev

Teie 01.07.2025

Meie 15.07.2025 nr 7.1-2/25/10964-2

Viljandi mnt 162 kinnistu ehitusloa eelnõu

kooskõlastamata jätmine.

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Kiili valla Luige aleviku

Viljandi mnt 162 kinnistu (katastritunnus 30501:001:0614) ehitusloa eelnõu (ehitusloa taotlus nr

2511271/19237, menetlus nr 494324).

Kinnistu asub riigitee nr 15 Tallinna-Rapla-Türi tee km 8,39-8,51 kaitsevööndis.

Ehitusloa aluseks on „Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja

kanalisatsiooni välisosa projekt“ projekt (projekteerija Merindorf OÜ, töö nr 025018).

Ehitusloa aluseks oleva projekti kohaselt on planeeritud sademevee juhtimine sademevee torude

kaudu riigitee nr 15 Tallinna-Rapla-Türi tee km 8,42 ja km 8,51 maaüksusel paiknevasse

riigitee äärsesse kraavi.

Juhime tähelepanu, et Transpordiamet on varasemalt vastanud 10.02.2025 kirjaga nr 7.1-2/25/912-

2, mille kohaselt esitasime seisukoha Harju maakonna Kiili valla Luige aleviku Viljandi mnt 162

kinnistu (katastritunnus: 30501:001:0614) veevarustuse ja kanalisatsiooni projekti „Viljandi mnt

162/4, Luige alevik, Kiili vald veevarustus ja kanalisatsioon“, KordamedProjekt OÜ töö nr

202407 osas (lisa 7.1-225912-2 10.02.2025 Valjaminev kiri).

Täiendavalt juhime tähelepanu, et kehtestatud detailplaneeringu (OÜ Urbanaut töö nr DP-02-07-

11) sätestab: „Vastavalt OÜ Kiili KVH tehnilistele tingimustele on sademevee peavooluks Sausti

peakraav.“ ning „Sademevee lahenduse jaoks tuleb teha eraldi tööprojekt. Ehitusprojekti

koostamisel, kui on selgunud täpne vertikaalplaneeringuline lahendus ja arvutatud täpsed

sademevee vooluhulgad projekteerida maantee äärne kraav ümber vastu võtma vastavat

vooluhulka. Lisameetmena võib kasutusele võtta ühtlustusmahuteid.“

Planeerimisseaduse § 124 lg 4 alusel on detailplaneeringu olemasolul detailplaneering

ehitusprojekti koostamise alus. Tulenevalt eeltoodust tuleb pädeval spetsialistil arvutada täpsed

sademevee vooluhulgad ning projekteerida riigitee äärsed kraavid (sh truubid) ümber, vastu võtma

kogu kraaviga juhitavat vooluhulka (arvestades muuhulgas riigitee kraaviga juba juhitavat

vooluhulka). Pädeva spetsialisti poolt koostatav riigitee äärse kraavi projekt peab olema koostatud

kuni eesvooluni, milleks detailplaneeringus on eeldatavasti sätestatud Sausti peakraav.

Esitatud „Spordihoone. Viljandi mnt 162/4, Luige alevik, Kiili vald. Veevarustuse ja

kanalisatsiooni välisosa projekt“ projekt (projekteerija Merindorf OÜ, töö nr 025018)

2 (2)

projektlahenduses ei ole esitatud riigitee äärse kraavi projekti, kus oleks hinnatud

arendustegevusest lisanduvaid vooluhulki ja olemasolevaid vooluhulki, riigitee kraavide ja

truupide läbilaskevõimet, sh truupide seisukorda ja teostatud läbilaskearvutused kuni Sausti

peakraavini. Samuti on esitatud projekti seletuskirjas kajastatud ainult ühte

sademeveekanalisatsiooni torustiku osa riigitee maaüksusel, kuigi asendiplaanil on kajastatud

kahes asukohas sademeveetoru riigitee maaüksusel.

Lisaks juhime tähelepanu, et EHR andmebaasis kajastatud ehitise asukoha ruumikujud ei ole

kooskõlas projekti materjalides kajastatuga. Samuti puudub sademevee osas ruumikuju.

Projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale

paigaldamise kavandamisel.

Võttes arvesse oluliste puuduste esinemist projektis ning ehitusseadustiku § 70 lg 2 ja lg 3, § 72 lg

1 p 5 ja § 99 lg 3 ja lähtudes kliimaministri 17.11.2023 määrusest nr 71 „Tee projekteerimise

normid“, jätame ehitusloa kooskõlastamata ning palume arvestada projekti koostamisel

detailplaneeringu kehtestamisel esitatud asjaoludega ning esitada pädeva spetsialisti arvutused

sademevee vooluhulkade kohta riigitee äärsetes kraavides (sh truupides), hinnata

arendustegevusest lisanduvaid (sh olemasolevaid) vooluhulki, riigitee kraavide ja truupide

läbilaskevõimet, sh truupide seisukorda ja teostada läbilaskearvutused kuni riikliku eesvooluni

(Sausti peakraav), esitada riigitee äärse kraavi projekt kuni eesvooluni.

Samuti palume alternatiivina kaaluda võimalust, et sademevete kanalisatsiooni projekteerimisel ei

kavandata sademevee juhtimist riigitee alusele maaüksusele, sh riigitee koosseisu kuuluvatesse

teekraavidesse.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: 7.1-225912-2 10.02.2025 Valjaminev kiri

Tiitelleht

Seletuskiri

Asendiplaan

Laur Kõiv

55901417, [email protected]
