Tartu maakond, Kambja vald, Külitse alevik,Järve tee 4b kinnistu liitumine elektrivõrguga, LC3770

28301:001:1662

94901:005:0307

Redeli

28301:001:1660

28301:001:1661

94901:005:0741

28301:001:2374

28301:001:2375

Kraavi

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 4

Järve tee 4b

Projekteeritud 0,4kV maakaabel torus - Nr: MPL439838 - AXPK4G50, LKAABEL=240m, LTRASS= 219m - Proj. JK70737<-->A Ø110mm, 750N, LTORU=3m, LTRASS=2m (Lahtine kaeve sügavus min 0,7m) - A<-->B Ø110mm, 1250N, LTORU=49m, LTRASS=47m (Kinnine puurimine sügavus min 1,0m) - B<-->C Ø110mm, 750N, LTORU=39m, LTRASS=37m (Lahtine kaeve sügavus min 1,0m) - C<-->D Ø110mm, 750N, LTORU=7m, LTRASS=6m (Lahtine kaeve sügavus min 1,0m) - B<-->C Ø110mm, 1250N, LTORU=48m, LTRASS=46m (Kinnine kaeve sügavus min 1,0m) - C<-->Proj. LK236368 Ø110mm, 750N, LTORU=83m, LTRASS=81m (Lahtine kaeve sügavus min 1,0m)

Projekteeritud liitumiskilp - Nr: LK236368 - Järve tee 4b - Kõrgusmärk: +56.84 - LK paigaldada uksega kinnistu piiri suunas

- Projekteeritud jaotuskilp - Nr: JK70737 - Kõrgusmärk: 58.40 - JK paigaldada uksega tänava poole olemasolevast

liitumiskilbist paremale.

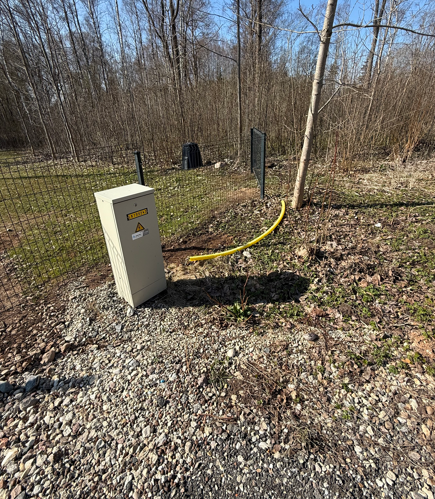

- Olemasolev liitumiskilp - Nr: LK199243 - Kõrgusmärk: 58.40 - Projekteeritud jaotuskilp paigaldada olemasoleva

LK kõrvale (eest vaadatult paremale)

Projekteeritud tarbijakaabli reservtoru - Ø75mm, 450N, LTORU=4m, LTRASS=2m - Tarbijakaabli reservtoru ots tuua maa peale ja tihendada

ETTEVAATUST TRUUP

Ristumine pealtpoolt

Säilitamist vajav puu!

Säilitamist vajav puu!

Säilitamist vajav puu!

Kinnine kaevis Punktis D<--->E Ø110mm, 1250N LTORU=48m LTRASS=46m Sügavus min 1,0m

C

D

E

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

A

B

Kinnine kaevis Punktis A<--->B Ø110mm, 1250N LTORU=49m LTRASS=47m Sügavus min 1,0m

M 1:50 1.40

0. 70

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

Kasvupinnas ja muru külv h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolevpinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 30 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MURU TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 40 m2

M 1:50 1.40

1. 00

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

OLEMASOLEVA PINNASE TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 90 m2

Olemasolev kivivaba pinnas h= 110cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)1W

1 1W

1 1W

1 1W

1 1W

1

1W1 1W1

1W1

1W 1

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_THR927886_TP_EL-01_ASEND_250429_HT

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

H. Turja Tööprojekt

29.04.2025 25_THR927886

Elektrilevi OÜ

H. Turja LC3770

1/1

Külitse alevik, Kambja vald, Tartu maakond

Asendiplaan

Järve tee 4b kinnistu liitumine elektrivõrguga

EL-01 1:500 / A2

TINGMÄRGID Projekteeritud 0,4kV maakaabel1W1

Projekteeritud 0,4kV liitumiskilp Projekteeritud 0,4kV jaotuskilp

Olemasolev madalpinge õhuliin Olemasolev madalpinge maakaabelliin

Projekteeritud kaitsetoru 750N

Olemasolev kinnistupiir

Puu kaitsevöönd R=2m

MÄRKUSED: 1) Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 493987. 2) Projekti asendiplaani koostamiseks on kasutatud: - Geopartner OÜ poolt koostatud geodeetilist asendiplaani nr: GEO 25-4904; kuup.: 04.2025 (koordinaadid L-EST97 ja kõrgused EH2000 süsteemis) 3) Kaabli paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast tagades nõutavad kujad. 4) Trassi ulatuses võib puud maha võtta vajadusel. Pisemad puud maaomanik istutab ringi! Olulised puud mis vaja säilitada tähistatud vastava märkusega! 5) Tegemist turbase pinnasega. Kraavi ääres kraavi hooldamiseks võivad liikuda suuremad masinad. Seetõttu kasutada 750N tugevusega kaitsetoru ja paigaldada kaabel 1m sügavusele!

M 1:50

M 1:50

Puurimismasina paiknemisala Puurimiskaevik

Projekteeritud kaitsetoru 1250N

Tallinn

2025

MTR reg. nr. EL10360030-0001 Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_THR927886

Projekti kood: LC3770

Järve tee 4b kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Külitse alevik, Kambja vald, Tartu maakond

Koostas: Helina Turja

Kontrollis: Helina Turja

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 0,4 kV maakaabelliini paigaldus .......................................................................................5 2.2.2. 0,4 kV liitumiskilbi paigaldus ............................................................................................6 2.2.3. 0,4kV jaotuskilbi paigaldus ...............................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................7 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................8 3.1. Ehitusplatsi ettevalmistus ........................................................................................................8 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................8 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................9 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................9 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 4.1. Tabel 1 – Materjalide spetsifikatsioon .................................................................................. 10 4.2. Tabel 2 – Töödemahud .......................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeem Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Kooskõlastuste koondtabel Lisa 3 – Kooskõlastuste ärakirjad

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 3/10

1. ASUKOHT

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Järve tee 4b kinnistu liitumine elektrivõrguga, Külitse alevikus, Kambja vald, tartu maakond.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne (Vt. Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid. 3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest. 5. EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4-42:

Kaitseviisid. Kaitse kuumustoime eest. 6. EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43, Kaitseviisid.

Liigvoolukaitse. 7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011/A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011/A1:2022 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 5/10

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• Geodeetiline asendiplaan: Geopartner OÜ (töö nr – GEO 25-4904; kuupäev – 04.2025 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada liivapadja sisse.

Kaablid paigaldada lahtisel meetodil:

• Haljasalal 750N kaitsetorusse min 0,7/1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

• Puude alt kinnise läbimisega 1250N kaitsetorru min 1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

Kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugust ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (Vt. Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 6/10

teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (Vt. Joonis EL-02) ettenähtud kujule.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV liitumiskilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT.

Projekteeritud liitumiskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab tellija nõuetele. Liitumiskilbist paigaldada seina äärde reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.2.3. 0,4kV jaotuskilbi paigaldus

Projekteeritud jaotuskilp paigaldada vastavalt Elektrilevi OÜ normdokumendile: P359, NÕUDED 0,4 kV JAOTUSKILBILE.

Jaotuskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda kilbi kõrgusmägist joonisel EL-03. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline mis vastab Tellija nõuetele ja on ümbruskonnaga sarnasest toote seeriast.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Liitumiskilbile ehitada maanduspaigaldis, mis tagaks elektriseadme puutepinge väärtuse UTP < 50 V. Selleks ehitada liitumiskilbile maanduskontuur ja potentsiaalitasandusring (1 m kilbist), (Vt. Joonis EL- 05).

Jaotuskilbi maandus ehitada kokku olemasoleva liitumiskilbi maandusega.

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 7/10

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 2).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 8/10

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 9/10

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadusest ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 10/10

4. TABELID

4.1. Tabel 1 – Materjalide spetsifikatsioon

4.2. Tabel 2 – Töödemahud

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeem

Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine

Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Kooskõlastuste koondtabel

Lisa 3 – Kooskõlastuste ärakirjad

94901:005:0307

94901:003:0066

28301:001:1660

Keskuse tn 2 94901:003:0115

22194 Külitse järve tee

Järve tee 4a

Järve tee 3a

1W1 1W1

TINGMÄRGID

Kinnistu piir Isikliku kasutusõiguse seadmise ala

1W1 Projekteeritud maakaabel kaitsetorus

ISIKLIKU KASUTUSÕIGUSEGA KOORMATAVA ALA PLAAN

TAOTLUS

KOOSKÕLASTADA TEHNOVÕRGU JA -RAJATISE PROJEKT

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 10916, Pärnu mnt 463 a

Kellelt Asutuse nimi E-Service AS

Registri- või isikukood 11445550

Juriidiline aadress

või elukoht Salve tn 2a, Tallinn 11612

Kontaktaadress Salve tn 2a, Tallinn 11612

Telefon 53512312

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt, tehniliste

tingimuste või nõuete taotlus)

Dokumenti nimetus (esitatava dokumendi täpne nimetus)

Dokumendi

nr.

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.dwg LC1754

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.pdf LC1754

Ehitusprojekt 25_THR827886_TP_SELETUSKIRI_250429_HT.pdf LC1754

Ehitusprojekt 94901.005.0307.pdf LC1754

2. Objekti asukoht (maakond, vald, küla, tee nr, nimetus, asukoht teel (km -vähemalt 10 m täpsusega ja/või vajadusel

koordinaadid)

Tartu maakond, Kastre vald, Melliste küla, 22273 Melliste-Võõpste tee, 0.21

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale

(Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)

5. Eelnevad kooskõlastused teistelt Maanteeameti osakondadelt

-

Taotleja Ees- ja

perekonnanimi

Helina Turja (juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri //Allkirjastatud digitaalselt//

Taotluse esitamise kuupäev 16.05.2025

Tabel 1. 20101 Hageri-Kodila-Kuusiku tee

Rajatis Rajatis

riigiteealusel

maal (km)

Rajatis tee

kaitsevööndis (km)

Rajatise ristumine

(km)

Elektri maakaabelliin 0.717-0.735 0.735-0.767 Jaotuskilp 0.767

28301:001:1662

94901:005:0307

Redeli

28301:001:1660

28301:001:1661

94901:005:0741

28301:001:2374

28301:001:2375

Kraavi

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 4

Järve tee 4b

Projekteeritud 0,4kV maakaabel torus - Nr: MPL439838 - AXPK4G50, LKAABEL=240m, LTRASS= 219m - Proj. JK70737<-->A Ø110mm, 750N, LTORU=3m, LTRASS=2m (Lahtine kaeve sügavus min 0,7m) - A<-->B Ø110mm, 1250N, LTORU=49m, LTRASS=47m (Kinnine puurimine sügavus min 1,0m) - B<-->C Ø110mm, 750N, LTORU=39m, LTRASS=37m (Lahtine kaeve sügavus min 1,0m) - C<-->D Ø110mm, 750N, LTORU=7m, LTRASS=6m (Lahtine kaeve sügavus min 1,0m) - B<-->C Ø110mm, 1250N, LTORU=48m, LTRASS=46m (Kinnine kaeve sügavus min 1,0m) - C<-->Proj. LK236368 Ø110mm, 750N, LTORU=83m, LTRASS=81m (Lahtine kaeve sügavus min 1,0m)

Projekteeritud liitumiskilp - Nr: LK236368 - Järve tee 4b - Kõrgusmärk: +56.84 - LK paigaldada uksega kinnistu piiri suunas

- Projekteeritud jaotuskilp - Nr: JK70737 - Kõrgusmärk: 58.40 - JK paigaldada uksega tänava poole olemasolevast

liitumiskilbist paremale.

- Olemasolev liitumiskilp - Nr: LK199243 - Kõrgusmärk: 58.40 - Projekteeritud jaotuskilp paigaldada olemasoleva

LK kõrvale (eest vaadatult paremale)

Projekteeritud tarbijakaabli reservtoru - Ø75mm, 450N, LTORU=4m, LTRASS=2m - Tarbijakaabli reservtoru ots tuua maa peale ja tihendada

ETTEVAATUST TRUUP

Ristumine pealtpoolt

Säilitamist vajav puu!

Säilitamist vajav puu!

Säilitamist vajav puu!

Kinnine kaevis Punktis D<--->E Ø110mm, 1250N LTORU=48m LTRASS=46m Sügavus min 1,0m

C

D

E

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

A

B

Kinnine kaevis Punktis A<--->B Ø110mm, 1250N LTORU=49m LTRASS=47m Sügavus min 1,0m

M 1:50 1.40

0. 70

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

Kasvupinnas ja muru külv h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolevpinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 30 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MURU TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 40 m2

M 1:50 1.40

1. 00

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

OLEMASOLEVA PINNASE TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 90 m2

Olemasolev kivivaba pinnas h= 110cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)1W

1 1W

1 1W

1 1W

1 1W

1

1W1 1W1

1W1

1W 1

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_THR927886_TP_EL-01_ASEND_250429_HT

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

H. Turja Tööprojekt

29.04.2025 25_THR927886

Elektrilevi OÜ

H. Turja LC3770

1/1

Külitse alevik, Kambja vald, Tartu maakond

Asendiplaan

Järve tee 4b kinnistu liitumine elektrivõrguga

EL-01 1:500 / A2

TINGMÄRGID Projekteeritud 0,4kV maakaabel1W1

Projekteeritud 0,4kV liitumiskilp Projekteeritud 0,4kV jaotuskilp

Olemasolev madalpinge õhuliin Olemasolev madalpinge maakaabelliin

Projekteeritud kaitsetoru 750N

Olemasolev kinnistupiir

Puu kaitsevöönd R=2m

MÄRKUSED: 1) Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 493987. 2) Projekti asendiplaani koostamiseks on kasutatud: - Geopartner OÜ poolt koostatud geodeetilist asendiplaani nr: GEO 25-4904; kuup.: 04.2025 (koordinaadid L-EST97 ja kõrgused EH2000 süsteemis) 3) Kaabli paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast tagades nõutavad kujad. 4) Trassi ulatuses võib puud maha võtta vajadusel. Pisemad puud maaomanik istutab ringi! Olulised puud mis vaja säilitada tähistatud vastava märkusega! 5) Tegemist turbase pinnasega. Kraavi ääres kraavi hooldamiseks võivad liikuda suuremad masinad. Seetõttu kasutada 750N tugevusega kaitsetoru ja paigaldada kaabel 1m sügavusele!

M 1:50

M 1:50

Puurimismasina paiknemisala Puurimiskaevik

Projekteeritud kaitsetoru 1250N

Tallinn

2025

MTR reg. nr. EL10360030-0001 Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_THR927886

Projekti kood: LC3770

Järve tee 4b kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Külitse alevik, Kambja vald, Tartu maakond

Koostas: Helina Turja

Kontrollis: Helina Turja

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 0,4 kV maakaabelliini paigaldus .......................................................................................5 2.2.2. 0,4 kV liitumiskilbi paigaldus ............................................................................................6 2.2.3. 0,4kV jaotuskilbi paigaldus ...............................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................7 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................8 3.1. Ehitusplatsi ettevalmistus ........................................................................................................8 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................8 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................9 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................9 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 4.1. Tabel 1 – Materjalide spetsifikatsioon .................................................................................. 10 4.2. Tabel 2 – Töödemahud .......................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeem Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Kooskõlastuste koondtabel Lisa 3 – Kooskõlastuste ärakirjad

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 3/10

1. ASUKOHT

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Järve tee 4b kinnistu liitumine elektrivõrguga, Külitse alevikus, Kambja vald, tartu maakond.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne (Vt. Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid. 3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest. 5. EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4-42:

Kaitseviisid. Kaitse kuumustoime eest. 6. EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43, Kaitseviisid.

Liigvoolukaitse. 7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011/A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011/A1:2022 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 5/10

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• Geodeetiline asendiplaan: Geopartner OÜ (töö nr – GEO 25-4904; kuupäev – 04.2025 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada liivapadja sisse.

Kaablid paigaldada lahtisel meetodil:

• Haljasalal 750N kaitsetorusse min 0,7/1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

• Puude alt kinnise läbimisega 1250N kaitsetorru min 1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

Kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugust ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (Vt. Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 6/10

teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (Vt. Joonis EL-02) ettenähtud kujule.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV liitumiskilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT.

Projekteeritud liitumiskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab tellija nõuetele. Liitumiskilbist paigaldada seina äärde reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.2.3. 0,4kV jaotuskilbi paigaldus

Projekteeritud jaotuskilp paigaldada vastavalt Elektrilevi OÜ normdokumendile: P359, NÕUDED 0,4 kV JAOTUSKILBILE.

Jaotuskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda kilbi kõrgusmägist joonisel EL-03. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline mis vastab Tellija nõuetele ja on ümbruskonnaga sarnasest toote seeriast.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Liitumiskilbile ehitada maanduspaigaldis, mis tagaks elektriseadme puutepinge väärtuse UTP < 50 V. Selleks ehitada liitumiskilbile maanduskontuur ja potentsiaalitasandusring (1 m kilbist), (Vt. Joonis EL- 05).

Jaotuskilbi maandus ehitada kokku olemasoleva liitumiskilbi maandusega.

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 7/10

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 2).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 8/10

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 9/10

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadusest ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 10/10

4. TABELID

4.1. Tabel 1 – Materjalide spetsifikatsioon

4.2. Tabel 2 – Töödemahud

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeem

Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine

Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Kooskõlastuste koondtabel

Lisa 3 – Kooskõlastuste ärakirjad

28301:001:1662

94901:005:0307

Redeli

94901:003:0066

28301:001:1660

Keskuse tn 2

28301:001:1661

94901:003:0115

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 3a

1W1 1W1

TINGMÄRGID

Kinnistu piir Isikliku kasutusõiguse seadmise ala

Projekteeritud kaitsetorud

ISIKLIKU KASUTUSÕIGUSEGA KOORMATAVA ALA PLAAN

TAOTLUS

KOOSKÕLASTADA TEHNOVÕRGU JA -RAJATISE PROJEKT

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 10916, Pärnu mnt 463 a

Kellelt Asutuse nimi E-Service AS

Registri- või isikukood 11445550

Juriidiline aadress

või elukoht Salve tn 2a, Tallinn 11612

Kontaktaadress Salve tn 2a, Tallinn 11612

Telefon 53512312

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt, tehniliste

tingimuste või nõuete taotlus)

Dokumenti nimetus (esitatava dokumendi täpne nimetus)

Dokumendi

nr.

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.dwg LC1754

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.pdf LC1754

Ehitusprojekt 25_THR827886_TP_SELETUSKIRI_250429_HT.pdf LC1754

Ehitusprojekt 94901.005.0307.pdf LC1754

2. Objekti asukoht (maakond, vald, küla, tee nr, nimetus, asukoht teel (km -vähemalt 10 m täpsusega ja/või vajadusel

koordinaadid)

Tartu maakond, Kastre vald, Melliste küla, 22273 Melliste-Võõpste tee, 0.21

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale

(Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)

5. Eelnevad kooskõlastused teistelt Maanteeameti osakondadelt

-

Taotleja Ees- ja

perekonnanimi

Helina Turja (juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri //Allkirjastatud digitaalselt//

Taotluse esitamise kuupäev 16.05.2025

Tabel 1. 20101 Hageri-Kodila-Kuusiku tee

Rajatis Rajatis

riigiteealusel

maal (km)

Rajatis tee

kaitsevööndis (km)

Rajatise ristumine

(km)

Elektri maakaabelliin 0.717-0.735 0.735-0.767 Jaotuskilp 0.767

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Helina Turja

E-Service Aktsiaselts

[email protected]

SAlve tn 2a

11612, Tallinn, Harju maakond

Teie 25.06.2025

Meie 27.06.2025 nr 7.1-2/25/10637-2

Elektriprojekti kooskõlastamine riigitee nr

22194 maaüksuse piires ja tee kaitsevööndis

Kooskõlastamiseks esitatud projektis on ette nähtud elektrirajatiste paigaldamine riigitee

maaüksuste piires ja tee kaitsevööndis:

Riigitee nr 22194 km 0,71-0,78 tehnovõrgu kulgemine riigiteealusel maal ja tee kaitsevööndis.

Võttes aluseks ehitusseadustiku (EhS) § 99 lg 3, kooskõlastame erandkorras E-Service AS töö

nr LC1754 „Järve tee 4b kinnistu liitumine elektrivõrguga“.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Riigitee nr 22194 teelõik km 0,042-1,924 oli pindamistööde objekt 2023. aastal. Tuleb

arvestada, et töödele kehtib garantii 3 aastat alates tööde vastuvõtmise kuupäevast 2023. aastal

ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus esitada Transpordiametile aadressil [email protected]. Kokkuleppe taotluse vorm asub www.transpordiamet.ee – Teehoid – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Taotlus teemaale tehnovõrgu ja -rajatise ehitamiseks ja talumiseks vajaliku isikliku kasutusõiguse seadmise lepingu sõlmimiseks. Sõlmitud kokkulepe on aluseks liiklusvälise tegevuse loa väljastamisel.

3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil

[email protected].

3.2. saada Transpordiametilt liiklusseaduse § 72 lg 3 kohane liiklusvälise tegevuse luba.

Taotluse vorm on saadaval Transpordiameti kodulehel. Vastav taotlus palume saata e-posti

aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse

liikluskorralduse projekt.

2 (2)

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid

kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9

„Maastikukujundustööd“ kvaliteedinõuetele.

7. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

8. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf

ja .dwg (.dgn) formaadis.

9. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib 2 aastat väljaandmise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Gunnar Mägi

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: 25_THR927886_TP_250429_HT.asice

Peeter Uibo

5159766, [email protected]

28301:001:1662

94901:005:0307

Redeli

28301:001:1660

28301:001:1661

94901:005:0741

28301:001:2374

28301:001:2375

Kraavi

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 4

Järve tee 4b

Projekteeritud 0,4kV maakaabel torus - Nr: MPL439838 - AXPK4G50, LKAABEL=240m, LTRASS= 219m - Proj. JK70737<-->A Ø110mm, 750N, LTORU=3m, LTRASS=2m (Lahtine kaeve sügavus min 0,7m) - A<-->B Ø110mm, 1250N, LTORU=49m, LTRASS=47m (Kinnine puurimine sügavus min 1,0m) - B<-->C Ø110mm, 750N, LTORU=39m, LTRASS=37m (Lahtine kaeve sügavus min 1,0m) - C<-->D Ø110mm, 750N, LTORU=7m, LTRASS=6m (Lahtine kaeve sügavus min 1,0m) - B<-->C Ø110mm, 1250N, LTORU=48m, LTRASS=46m (Kinnine kaeve sügavus min 1,0m) - C<-->Proj. LK236368 Ø110mm, 750N, LTORU=83m, LTRASS=81m (Lahtine kaeve sügavus min 1,0m)

Projekteeritud liitumiskilp - Nr: LK236368 - Järve tee 4b - Kõrgusmärk: +56.84 - LK paigaldada uksega kinnistu piiri suunas

- Projekteeritud jaotuskilp - Nr: JK70737 - Kõrgusmärk: 58.40 - JK paigaldada uksega tänava poole olemasolevast

liitumiskilbist paremale.

- Olemasolev liitumiskilp - Nr: LK199243 - Kõrgusmärk: 58.40 - Projekteeritud jaotuskilp paigaldada olemasoleva

LK kõrvale (eest vaadatult paremale)

Projekteeritud tarbijakaabli reservtoru - Ø75mm, 450N, LTORU=4m, LTRASS=2m - Tarbijakaabli reservtoru ots tuua maa peale ja tihendada

ETTEVAATUST TRUUP

Ristumine pealtpoolt

Säilitamist vajav puu!

Säilitamist vajav puu!

Säilitamist vajav puu!

Kinnine kaevis Punktis D<--->E Ø110mm, 1250N LTORU=48m LTRASS=46m Sügavus min 1,0m

C

D

E

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

A

B

Kinnine kaevis Punktis A<--->B Ø110mm, 1250N LTORU=49m LTRASS=47m Sügavus min 1,0m

M 1:50 1.40

0. 70

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

Kasvupinnas ja muru külv h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolevpinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 30 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MURU TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 40 m2

M 1:50 1.40

1. 00

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

OLEMASOLEVA PINNASE TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 90 m2

Olemasolev kivivaba pinnas h= 110cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)1W

1 1W

1 1W

1 1W

1 1W

1

1W1 1W1

1W1

1W 1

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_THR927886_TP_EL-01_ASEND_250429_HT

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

H. Turja Tööprojekt

29.04.2025 25_THR927886

Elektrilevi OÜ

H. Turja LC3770

1/1

Külitse alevik, Kambja vald, Tartu maakond

Asendiplaan

Järve tee 4b kinnistu liitumine elektrivõrguga

EL-01 1:500 / A2

TINGMÄRGID Projekteeritud 0,4kV maakaabel1W1

Projekteeritud 0,4kV liitumiskilp Projekteeritud 0,4kV jaotuskilp

Olemasolev madalpinge õhuliin Olemasolev madalpinge maakaabelliin

Projekteeritud kaitsetoru 750N

Olemasolev kinnistupiir

Puu kaitsevöönd R=2m

MÄRKUSED: 1) Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 493987. 2) Projekti asendiplaani koostamiseks on kasutatud: - Geopartner OÜ poolt koostatud geodeetilist asendiplaani nr: GEO 25-4904; kuup.: 04.2025 (koordinaadid L-EST97 ja kõrgused EH2000 süsteemis) 3) Kaabli paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast tagades nõutavad kujad. 4) Trassi ulatuses võib puud maha võtta vajadusel. Pisemad puud maaomanik istutab ringi! Olulised puud mis vaja säilitada tähistatud vastava märkusega! 5) Tegemist turbase pinnasega. Kraavi ääres kraavi hooldamiseks võivad liikuda suuremad masinad. Seetõttu kasutada 750N tugevusega kaitsetoru ja paigaldada kaabel 1m sügavusele!

M 1:50

M 1:50

Puurimismasina paiknemisala Puurimiskaevik

Projekteeritud kaitsetoru 1250N

Tallinn

2025

MTR reg. nr. EL10360030-0001 Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_THR927886

Projekti kood: LC3770

Järve tee 4b kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Külitse alevik, Kambja vald, Tartu maakond

Koostas: Helina Turja

Kontrollis: Helina Turja

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 0,4 kV maakaabelliini paigaldus .......................................................................................5 2.2.2. 0,4 kV liitumiskilbi paigaldus ............................................................................................6 2.2.3. 0,4kV jaotuskilbi paigaldus ...............................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................7 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................8 3.1. Ehitusplatsi ettevalmistus ........................................................................................................8 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................8 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................9 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................9 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 4.1. Tabel 1 – Materjalide spetsifikatsioon .................................................................................. 10 4.2. Tabel 2 – Töödemahud .......................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeem Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Kooskõlastuste koondtabel Lisa 3 – Kooskõlastuste ärakirjad

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 3/10

1. ASUKOHT

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Järve tee 4b kinnistu liitumine elektrivõrguga, Külitse alevikus, Kambja vald, tartu maakond.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne (Vt. Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid. 3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest. 5. EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4-42:

Kaitseviisid. Kaitse kuumustoime eest. 6. EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43, Kaitseviisid.

Liigvoolukaitse. 7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011/A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011/A1:2022 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 5/10

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• Geodeetiline asendiplaan: Geopartner OÜ (töö nr – GEO 25-4904; kuupäev – 04.2025 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada liivapadja sisse.

Kaablid paigaldada lahtisel meetodil:

• Haljasalal 750N kaitsetorusse min 0,7/1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

• Puude alt kinnise läbimisega 1250N kaitsetorru min 1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

Kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugust ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (Vt. Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 6/10

teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (Vt. Joonis EL-02) ettenähtud kujule.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV liitumiskilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT.

Projekteeritud liitumiskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab tellija nõuetele. Liitumiskilbist paigaldada seina äärde reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.2.3. 0,4kV jaotuskilbi paigaldus

Projekteeritud jaotuskilp paigaldada vastavalt Elektrilevi OÜ normdokumendile: P359, NÕUDED 0,4 kV JAOTUSKILBILE.

Jaotuskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda kilbi kõrgusmägist joonisel EL-03. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline mis vastab Tellija nõuetele ja on ümbruskonnaga sarnasest toote seeriast.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Liitumiskilbile ehitada maanduspaigaldis, mis tagaks elektriseadme puutepinge väärtuse UTP < 50 V. Selleks ehitada liitumiskilbile maanduskontuur ja potentsiaalitasandusring (1 m kilbist), (Vt. Joonis EL- 05).

Jaotuskilbi maandus ehitada kokku olemasoleva liitumiskilbi maandusega.

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 7/10

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 2).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 8/10

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 9/10

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadusest ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 10/10

4. TABELID

4.1. Tabel 1 – Materjalide spetsifikatsioon

4.2. Tabel 2 – Töödemahud

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeem

Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine

Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Kooskõlastuste koondtabel

Lisa 3 – Kooskõlastuste ärakirjad

94901:005:0307

94901:003:0066

28301:001:1660

Keskuse tn 2 94901:003:0115

22194 Külitse järve tee

Järve tee 4a

Järve tee 3a

1W1 1W1

TINGMÄRGID

Kinnistu piir Isikliku kasutusõiguse seadmise ala

1W1 Projekteeritud maakaabel kaitsetorus

ISIKLIKU KASUTUSÕIGUSEGA KOORMATAVA ALA PLAAN

TAOTLUS

KOOSKÕLASTADA TEHNOVÕRGU JA -RAJATISE PROJEKT

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 10916, Pärnu mnt 463 a

Kellelt Asutuse nimi E-Service AS

Registri- või isikukood 11445550

Juriidiline aadress

või elukoht Salve tn 2a, Tallinn 11612

Kontaktaadress Salve tn 2a, Tallinn 11612

Telefon 53512312

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt, tehniliste

tingimuste või nõuete taotlus)

Dokumenti nimetus (esitatava dokumendi täpne nimetus)

Dokumendi

nr.

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.dwg LC1754

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.pdf LC1754

Ehitusprojekt 25_THR827886_TP_SELETUSKIRI_250429_HT.pdf LC1754

Ehitusprojekt 94901.005.0307.pdf LC1754

2. Objekti asukoht (maakond, vald, küla, tee nr, nimetus, asukoht teel (km -vähemalt 10 m täpsusega ja/või vajadusel

koordinaadid)

Tartu maakond, Kastre vald, Melliste küla, 22273 Melliste-Võõpste tee, 0.21

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale

(Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)

5. Eelnevad kooskõlastused teistelt Maanteeameti osakondadelt

-

Taotleja Ees- ja

perekonnanimi

Helina Turja (juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri //Allkirjastatud digitaalselt//

Taotluse esitamise kuupäev 16.05.2025

Tabel 1. 20101 Hageri-Kodila-Kuusiku tee

Rajatis Rajatis

riigiteealusel

maal (km)

Rajatis tee

kaitsevööndis (km)

Rajatise ristumine

(km)

Elektri maakaabelliin 0.717-0.735 0.735-0.767 Jaotuskilp 0.767

28301:001:1662

94901:005:0307

Redeli

28301:001:1660

28301:001:1661

94901:005:0741

28301:001:2374

28301:001:2375

Kraavi

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 4

Järve tee 4b

Projekteeritud 0,4kV maakaabel torus - Nr: MPL439838 - AXPK4G50, LKAABEL=240m, LTRASS= 219m - Proj. JK70737<-->A Ø110mm, 750N, LTORU=3m, LTRASS=2m (Lahtine kaeve sügavus min 0,7m) - A<-->B Ø110mm, 1250N, LTORU=49m, LTRASS=47m (Kinnine puurimine sügavus min 1,0m) - B<-->C Ø110mm, 750N, LTORU=39m, LTRASS=37m (Lahtine kaeve sügavus min 1,0m) - C<-->D Ø110mm, 750N, LTORU=7m, LTRASS=6m (Lahtine kaeve sügavus min 1,0m) - B<-->C Ø110mm, 1250N, LTORU=48m, LTRASS=46m (Kinnine kaeve sügavus min 1,0m) - C<-->Proj. LK236368 Ø110mm, 750N, LTORU=83m, LTRASS=81m (Lahtine kaeve sügavus min 1,0m)

Projekteeritud liitumiskilp - Nr: LK236368 - Järve tee 4b - Kõrgusmärk: +56.84 - LK paigaldada uksega kinnistu piiri suunas

- Projekteeritud jaotuskilp - Nr: JK70737 - Kõrgusmärk: 58.40 - JK paigaldada uksega tänava poole olemasolevast

liitumiskilbist paremale.

- Olemasolev liitumiskilp - Nr: LK199243 - Kõrgusmärk: 58.40 - Projekteeritud jaotuskilp paigaldada olemasoleva

LK kõrvale (eest vaadatult paremale)

Projekteeritud tarbijakaabli reservtoru - Ø75mm, 450N, LTORU=4m, LTRASS=2m - Tarbijakaabli reservtoru ots tuua maa peale ja tihendada

ETTEVAATUST TRUUP

Ristumine pealtpoolt

Säilitamist vajav puu!

Säilitamist vajav puu!

Säilitamist vajav puu!

Kinnine kaevis Punktis D<--->E Ø110mm, 1250N LTORU=48m LTRASS=46m Sügavus min 1,0m

C

D

E

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

A

B

Kinnine kaevis Punktis A<--->B Ø110mm, 1250N LTORU=49m LTRASS=47m Sügavus min 1,0m

M 1:50 1.40

0. 70

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

Kasvupinnas ja muru külv h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolevpinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 30 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MURU TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 40 m2

M 1:50 1.40

1. 00

projekteeritud kaabelliin kaablikaitsetorus (PVC Ø110 mm) 750N

hoiatuslint

≥0.30

0.600.60

≥0.30

OLEMASOLEVA PINNASE TAASTAMINE

≥0.10≥0.10

Taastatav ala S= 90 m2

Olemasolev kivivaba pinnas h= 110cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)1W

1 1W

1 1W

1 1W

1 1W

1

1W1 1W1

1W1

1W 1

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_THR927886_TP_EL-01_ASEND_250429_HT

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

H. Turja Tööprojekt

29.04.2025 25_THR927886

Elektrilevi OÜ

H. Turja LC3770

1/1

Külitse alevik, Kambja vald, Tartu maakond

Asendiplaan

Järve tee 4b kinnistu liitumine elektrivõrguga

EL-01 1:500 / A2

TINGMÄRGID Projekteeritud 0,4kV maakaabel1W1

Projekteeritud 0,4kV liitumiskilp Projekteeritud 0,4kV jaotuskilp

Olemasolev madalpinge õhuliin Olemasolev madalpinge maakaabelliin

Projekteeritud kaitsetoru 750N

Olemasolev kinnistupiir

Puu kaitsevöönd R=2m

MÄRKUSED: 1) Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 493987. 2) Projekti asendiplaani koostamiseks on kasutatud: - Geopartner OÜ poolt koostatud geodeetilist asendiplaani nr: GEO 25-4904; kuup.: 04.2025 (koordinaadid L-EST97 ja kõrgused EH2000 süsteemis) 3) Kaabli paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast tagades nõutavad kujad. 4) Trassi ulatuses võib puud maha võtta vajadusel. Pisemad puud maaomanik istutab ringi! Olulised puud mis vaja säilitada tähistatud vastava märkusega! 5) Tegemist turbase pinnasega. Kraavi ääres kraavi hooldamiseks võivad liikuda suuremad masinad. Seetõttu kasutada 750N tugevusega kaitsetoru ja paigaldada kaabel 1m sügavusele!

M 1:50

M 1:50

Puurimismasina paiknemisala Puurimiskaevik

Projekteeritud kaitsetoru 1250N

Tallinn

2025

MTR reg. nr. EL10360030-0001 Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_THR927886

Projekti kood: LC3770

Järve tee 4b kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Külitse alevik, Kambja vald, Tartu maakond

Koostas: Helina Turja

Kontrollis: Helina Turja

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 0,4 kV maakaabelliini paigaldus .......................................................................................5 2.2.2. 0,4 kV liitumiskilbi paigaldus ............................................................................................6 2.2.3. 0,4kV jaotuskilbi paigaldus ...............................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................7 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................8 3.1. Ehitusplatsi ettevalmistus ........................................................................................................8 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................8 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................9 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................9 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 4.1. Tabel 1 – Materjalide spetsifikatsioon .................................................................................. 10 4.2. Tabel 2 – Töödemahud .......................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeem Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Kooskõlastuste koondtabel Lisa 3 – Kooskõlastuste ärakirjad

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 3/10

1. ASUKOHT

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Järve tee 4b kinnistu liitumine elektrivõrguga, Külitse alevikus, Kambja vald, tartu maakond.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne (Vt. Lisa 1).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid. 3. EVS 843:2016 Linnatänavad. 4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest. 5. EVS-HD 60364-4-42:2011+A1+A11:2021 Madalpingelised elektripaigaldised. Osa 4-42:

Kaitseviisid. Kaitse kuumustoime eest. 6. EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43, Kaitseviisid.

Liigvoolukaitse. 7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011/A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011/A1:2022 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohaliku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 5/10

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• Geodeetiline asendiplaan: Geopartner OÜ (töö nr – GEO 25-4904; kuupäev – 04.2025 (Koordinaadid L-EST97; kõrgused EH2000 süsteemis).

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 0,4 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P342 - 0,4…20kV VÕRGUSTANDARD – 0,4 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada liivapadja sisse.

Kaablid paigaldada lahtisel meetodil:

• Haljasalal 750N kaitsetorusse min 0,7/1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

• Puude alt kinnise läbimisega 1250N kaitsetorru min 1,0m sügavusele maapinnast vastavalt asendiplaanil (Vt. joonis EL-01) toodule.

Kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Ristumisel teiste maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi jne) tuleb kohale kutsuda vastavate kommunikatsioonitrasside valdajate esindajad. Juhinduda normikohastest püst- ja horisontaalvahekaugust ning kooskõlastustes toodud tingimustest. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (Vt. Lisa 2 ja Lisa 3). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 6/10

teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või katendite taastamise asendiplaani joonisel (Vt. Joonis EL-02) ettenähtud kujule.

Eriti kitsastes kohtades kooskõlastatult rajatise valdajaga võib projekteerida tooduist erinevaid (vähendatud) kaugusi tingimusel, et need võimaldavad täita ehituse, remondi ja hooldamise ohutusnõudeid.

2.2.2. 0,4 kV liitumiskilbi paigaldus

Projekteeritud liitumiskilp paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P343 - 0,4-20kV VÕRGUSTANDARD - 0,4kV LIITUMISPUNKT.

Projekteeritud liitumiskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud kilbi parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda asendiplaanile kantud kilbi kõrgusmärgist. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab tellija nõuetele. Liitumiskilbist paigaldada seina äärde reserv kaablikaitsetoru (2 m). Kaablikaitsetoru ots jätta maapinnast välja ja tihendada veekindlaks.

2.2.3. 0,4kV jaotuskilbi paigaldus

Projekteeritud jaotuskilp paigaldada vastavalt Elektrilevi OÜ normdokumendile: P359, NÕUDED 0,4 kV JAOTUSKILBILE.

Jaotuskilbi asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kilp paigaldada sokliga pinnasesse (Vt. Joonis EL-03). Kilbi paigaldamisel lähtuda kilbi kõrgusmägist joonisel EL-03. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline mis vastab Tellija nõuetele ja on ümbruskonnaga sarnasest toote seeriast.

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Liitumiskilbile ehitada maanduspaigaldis, mis tagaks elektriseadme puutepinge väärtuse UTP < 50 V. Selleks ehitada liitumiskilbile maanduskontuur ja potentsiaalitasandusring (1 m kilbist), (Vt. Joonis EL- 05).

Jaotuskilbi maandus ehitada kokku olemasoleva liitumiskilbi maandusega.

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 7/10

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 2).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Katendite taastamise asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel).

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Asfaldijäägid viia objekti piirkonnas vastutava ettevõtte territooriumile edasiseks ümbertöötlemiseks.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 8/10

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 9/10

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadusest ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030 10/10

4. TABELID

4.1. Tabel 1 – Materjalide spetsifikatsioon

4.2. Tabel 2 – Töödemahud

Koostas: Helina Turja

Kuupäev: 29.04.2025

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeem

Joonis EL-03 – Liitumis- ja jaotuskilbi paigaldamine

Joonis EL-04 – Liitumis- ja jaotuskilbi maanduspaigaldis

Töönimi: Järve tee 4b kinnistu liitumine elektrivõrguga Töö nr: 25_THR927886

Kuupäev: 29.04.2025 Projekti kood: LC3770

E-Service AS

Reg.nr: 10360030

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Kooskõlastuste koondtabel

Lisa 3 – Kooskõlastuste ärakirjad

28301:001:1662

94901:005:0307

Redeli

94901:003:0066

28301:001:1660

Keskuse tn 2

28301:001:1661

94901:003:0115

22194 Külitse järve tee

Järve tee 4a

Külitse järve tee T1

Järve tee 3a

1W1 1W1

TINGMÄRGID

Kinnistu piir Isikliku kasutusõiguse seadmise ala

Projekteeritud kaitsetorud

ISIKLIKU KASUTUSÕIGUSEGA KOORMATAVA ALA PLAAN

TAOTLUS

KOOSKÕLASTADA TEHNOVÕRGU JA -RAJATISE PROJEKT

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 10916, Pärnu mnt 463 a

Kellelt Asutuse nimi E-Service AS

Registri- või isikukood 11445550

Juriidiline aadress

või elukoht Salve tn 2a, Tallinn 11612

Kontaktaadress Salve tn 2a, Tallinn 11612

Telefon 53512312

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt, tehniliste

tingimuste või nõuete taotlus)

Dokumenti nimetus (esitatava dokumendi täpne nimetus)

Dokumendi

nr.

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.dwg LC1754

Ehitusprojekt 25_THR827886_TP_EL-01_ASEND_250429_HT.pdf LC1754

Ehitusprojekt 25_THR827886_TP_SELETUSKIRI_250429_HT.pdf LC1754

Ehitusprojekt 94901.005.0307.pdf LC1754

2. Objekti asukoht (maakond, vald, küla, tee nr, nimetus, asukoht teel (km -vähemalt 10 m täpsusega ja/või vajadusel

koordinaadid)

Tartu maakond, Kastre vald, Melliste küla, 22273 Melliste-Võõpste tee, 0.21

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale

(Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)

5. Eelnevad kooskõlastused teistelt Maanteeameti osakondadelt

-

Taotleja Ees- ja

perekonnanimi

Helina Turja (juriidilisest isikust taotleja puhul juriidilise

isiku esindaja) Allkiri //Allkirjastatud digitaalselt//

Taotluse esitamise kuupäev 16.05.2025

Tabel 1. 20101 Hageri-Kodila-Kuusiku tee

Rajatis Rajatis

riigiteealusel

maal (km)

Rajatis tee

kaitsevööndis (km)

Rajatise ristumine

(km)

Elektri maakaabelliin 0.717-0.735 0.735-0.767 Jaotuskilp 0.767

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Helina Turja

E-Service Aktsiaselts

[email protected]

SAlve tn 2a

11612, Tallinn, Harju maakond

Teie 25.06.2025

Meie 27.06.2025 nr 7.1-2/25/10637-2

Elektriprojekti kooskõlastamine riigitee nr

22194 maaüksuse piires ja tee kaitsevööndis

Kooskõlastamiseks esitatud projektis on ette nähtud elektrirajatiste paigaldamine riigitee

maaüksuste piires ja tee kaitsevööndis:

Riigitee nr 22194 km 0,71-0,78 tehnovõrgu kulgemine riigiteealusel maal ja tee kaitsevööndis.

Võttes aluseks ehitusseadustiku (EhS) § 99 lg 3, kooskõlastame erandkorras E-Service AS töö

nr LC1754 „Järve tee 4b kinnistu liitumine elektrivõrguga“.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Riigitee nr 22194 teelõik km 0,042-1,924 oli pindamistööde objekt 2023. aastal. Tuleb

arvestada, et töödele kehtib garantii 3 aastat alates tööde vastuvõtmise kuupäevast 2023. aastal

ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus esitada Transpordiametile aadressil [email protected]. Kokkuleppe taotluse vorm asub www.transpordiamet.ee – Teehoid – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Taotlus teemaale tehnovõrgu ja -rajatise ehitamiseks ja talumiseks vajaliku isikliku kasutusõiguse seadmise lepingu sõlmimiseks. Sõlmitud kokkulepe on aluseks liiklusvälise tegevuse loa väljastamisel.

3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil

[email protected].

3.2. saada Transpordiametilt liiklusseaduse § 72 lg 3 kohane liiklusvälise tegevuse luba.

Taotluse vorm on saadaval Transpordiameti kodulehel. Vastav taotlus palume saata e-posti

aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse

liikluskorralduse projekt.

2 (2)

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid

kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9

„Maastikukujundustööd“ kvaliteedinõuetele.

7. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

8. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf

ja .dwg (.dgn) formaadis.

9. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib 2 aastat väljaandmise kuupäevast.

Lugupidamisega

(allkirjastatud digitaalselt)

Gunnar Mägi

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: 25_THR927886_TP_250429_HT.asice

Peeter Uibo

5159766, [email protected]
