Järvamaa,Paide linn, Raudtee tänav T2 alajaama ja liitumiskilbi maakaabliga ühendamine LC3215

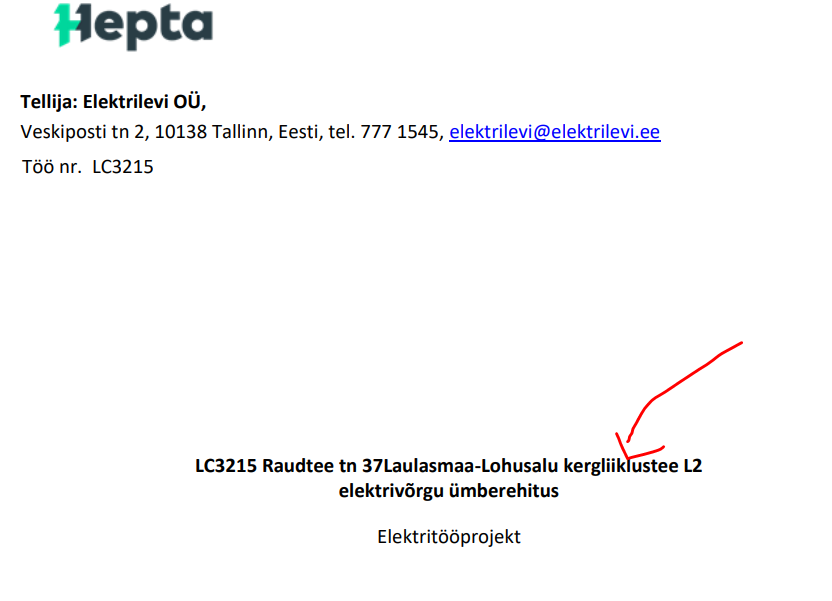

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. LC3215

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Elektritööprojekt

Kontrollis: Vlad Romanjuk

Projekteerija: Marek Banko

Tallinn, 06.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 5

3. KAABLI PAIGALDUSNÕUDED............................................................................................ 5

4. MAANDAMINE JA MAANDUSPAIGALDISED..................................................................... 6

5. KAITSEVÖÖND .................................................................................................................. 6

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 7

7. EHITUSJÄÄTMED .............................................................................................................. 7

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 7

9. KÄIDUJUHEND .................................................................................................................. 7

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 7

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

3 (7)

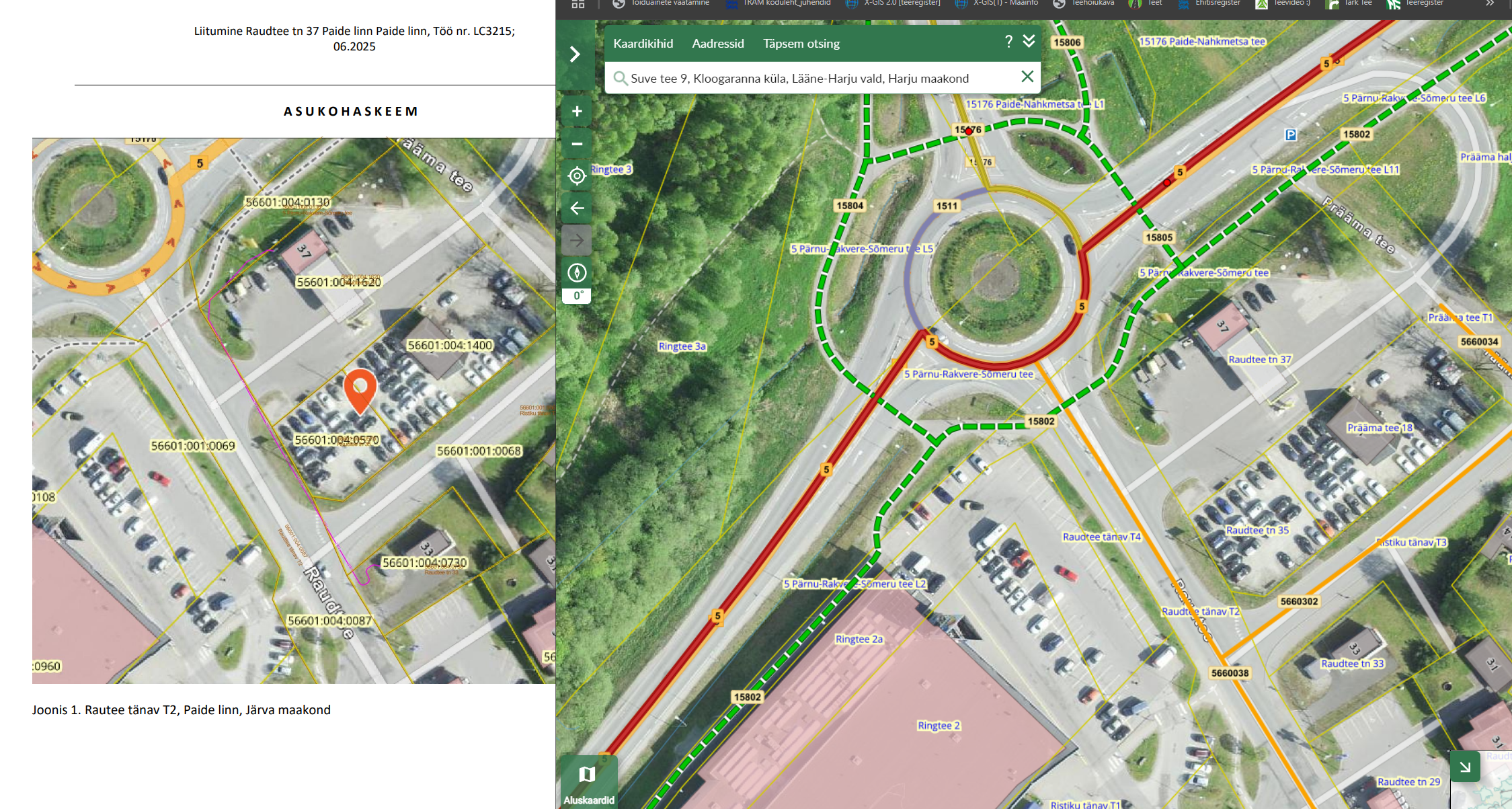

A S U K O H A S K E E M

Joonis 1. Rautee tn 33, 35 ja 37 Paide linn, Järva maakond

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis LC3215 on lahendatud Järva maakonnas, Järvamaa,Paide linnas. Rautee tn 33 alajaama ja Raudtee tn 37 liitumiskilbi maakaabliga ühendamine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 481618, 02.06.2025.

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13749G, 25.06.25.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti, projektijuhti ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

5 (7)

1. PROJEKTLAHENDUS

Õhuliinid Demonteerida Tähe: (Paide) alajaama fiidri F1 Õhuliini mast 2 . Mastil 1 likvideerida tõmmits.

Maakaablid Projekteeritud maakaabli asukoht looduses on esitatud asendiplaanil E201. Rajada Tähe: (Paide) alajaama II sektsioonist 300mm2 maakaabel jaotuskilpi 21303JK.

Nr Algus Lõpp Mark Trassi pikkus, m

MPL432920 Tähe:(paide) 21303JK AXPK 4G300 105

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK232417

1-kohaline liitumiskilp

Raudtee tn 37

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E201). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m. Teega ristumisel paigaldatakse kaabelliin kinnisel meetodil kaablikaitsetorusse tugevusega 1250N sügavusele vähemalt 1,0m.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

SUUNDPUURIMISE TEHNOLOOGIA Suundpuurimistööde esimene etapp on pilootpuurimine, mis teostatakse vastavalt projektile mahamärgitud liinile. Teine etapp on puuritava tunneli laiendamine soovitud suurusega tunneli

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

6 (7)

saavutamiseni. Samaaegselt nende töödega toimub torude põkkkeevitamine. Peale laiendustöid saab alustada kaablikaitse hülsside sissevedamistöödega, mille käigus asetatakse kõige ette laiendi, mille külge haagitakse sisseveetav(ad) kaablihülss(id). Samal ajal pumbatakse läbi pilootvarraste bentoniidi lahust 3-5 korda rohkem puuritava pinnase mahust, et transportida üleliigne pinnas puurimistunnelist välja lõpukaevikutesse. Pinnasest küllastunud lahus imetatakse kaevikutest välja imuauto abil. Kogu puurimistööde ajal on kaablikaitse hülsid hermeetilised, et vältida pinnase ja muude osakeste sattumine hülssidesse. Hülssidena kasutatakse kaitsetorusid min. 1250N/ 16kN/m2.

4. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab lubatud väärtust, lisada vajalik arv elektroode.

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,5

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

5. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. 6. KULGEMINE RIIGITEEGA

1. Kulgemine maakaabliga riigiteega nr 15802 Pärnu-Rakvere-Sõmeru tee km 1.33-1.36

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

7 (7)

7. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

8. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

9. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

10. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

11. ELEKTRIPAIGALDISE AUDIT

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

8 (7)

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist.

63.35 63.16

63.04 63.09

62.94

63.02

62.96

63.12

6 3.

02 6

3. 23

6 3.

10

6 3.

02

63 .07

63 .03 6

3. 16 6

2. 62

63.14

63.15 63.33

63.29 63.31

6 3.

13

63.37

63.35

63.18

63.25 63.15

6 3.

42 6

3. 30

63.49 63.37

63.39 63.36

63.36 63.39

63.37 63.47 63.35

6 3.

32

63.41 63.27

63.41

63.20 63.32

63.24

56601:004:0130 5 Pärnu-Rakvere-Sõmeru tee

56601:004:0730 Raudtee tn 33

56601:001:0068 Ristiku tänav T3

56601:004:0570 Raudtee tn 35

Raudtee tn 37

56601:004:0087

Raudtee tänav T2

re kl

reklbet

bet

kapp

A A

A

A

A A

A

A

A

A

A

A

S

K K K

K

T

T

H

b.k

b.k

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

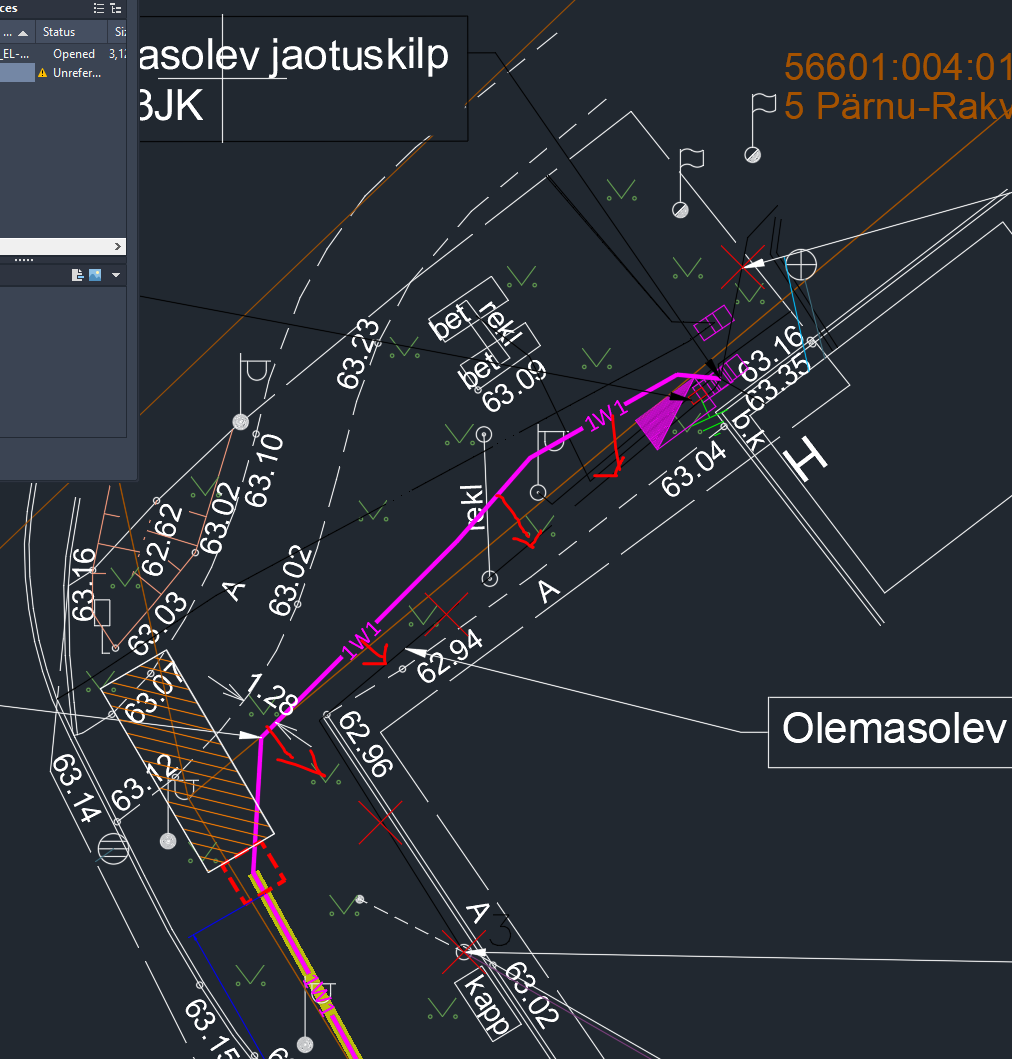

Olemasolev jaotuskilp 21303JK

Projekteeritud liitumiskilp LK232417 Tarbija: Raudtee tn 37, 3x225A, P2P -Kilp paigaldada esiküljega kõnnitee poole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus

Proj. maakaabel F4:Tähe:(Paide) - 21303JK MPL432920 AXPK 4G300 Ltrass=104m Lkaabel=112m

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=72m

Demonteerida M1 masti tõmmits

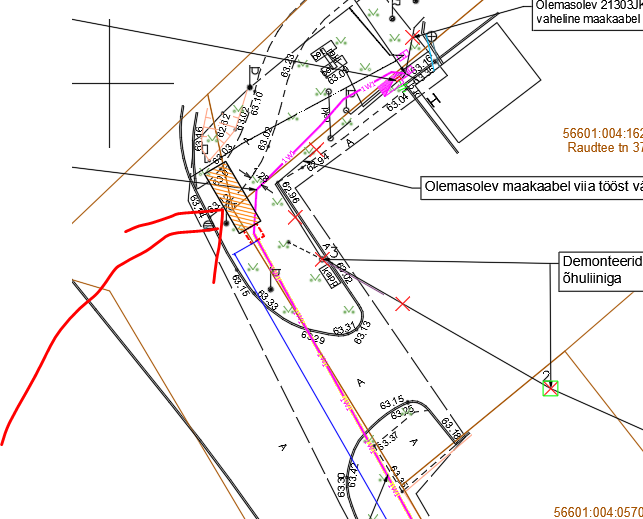

Olemasolev 21303JK ja masti 13 vaheline maakaabel viia tööst välja .

Demonteerida mast nr 3 koos õhuliiniga

Olemasolev maakaabel viia tööst välja

Komplektalajaam Tähe:(Paide) Asendada II sektsiooni jõutrafo uue vastu, 400 kVA 21(10,5)/0,41 kV, trafo lülitada primaarpingele 10,5kV.

56601:004:1620

66.7

1.28

TINGMÄRGID

PROJEKTEERITUD MADALPINGE MAAKAABEL D110 450N KAITSETORUS, KUI EI OLE MÄÄRATUD TEISITI

PUURIMISKAEVIK

PROJEKTEERITUD LIITUMISKILP

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

LIKVIDEERITAV OBJEKT

PROJEKTEERITUD MAANDUSPAIGALDIS

KATASTRIÜKSUSTE PIIRID

Projekteeritud rajatise kaitsetugevuse määrangu muutus 1250N-le

Olemasolev raudbetoon mast, kordinaadid saadud elektrilevi kaardilt

Olemasolev puit mast, kordinaadid saadud elektrilevi kaardilt

PUURMASINA ASUKOHT

1W1

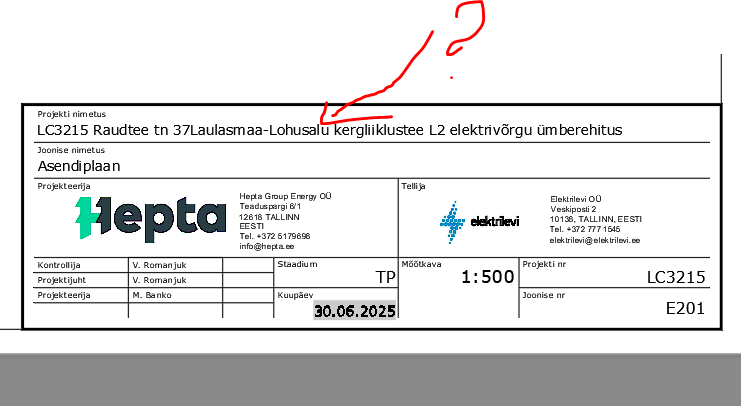

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

22.07.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E201

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Kontrollija

Projektijuht

Projekteerija

V. Romanjuk

V. Romanjuk

M. Banko

LC3215TP 1:500

6 3.

35 6

3. 16

6 3.

04

6 3.

09

6 2.

94 63.02 62.96

6 3.

12

63 .02

63 .23

63 .10

63 .02

6 3.

07 6 3.

03

63.16

62 .62

63.14 63.15 63.33

63 .29

6 3.

31 6 3.

13

6 3.

37

63.35

63.18

6 3.

25

6 3.

15

63.42

63.30 6 3.

49

63.37

6 3.

39

63.36

63.36

6 3.

39

6 3.

37

6 3.

47

6 3.

35

63 .32 6

3. 41

63.27

63.41

63.20

63.32

6 3.

24

56 60

1: 00

4: 07

30

Ra ud

te e

tn 3

3

56 60

1: 00

4: 05

70

Ra ud

te e

tn 3

5

56601:004:0087 Raudtee tänav T2

rekl

rekl

be t

be t

kappA

A A

A

A

A

A

A

A

A

A

A

S

KK

K

KT T

H

b. k

b.k

1W11W11W11W11W11W11W11W11W11W11W11W1

1W1

1W 1

1W 1

jao tu

sk ilp

De m

on te

er ida

m as

t n r 3

ko os

õh uli

ini ga

Ol em

as ole

v m aa

ka ab

el vii

a tö

ös t v

älj a

Ko m

ple kta

laj aa

m T

äh e:

(P aid

e)

As en

da da

II se

kts ioo

ni jõu

tra fo

u ue

va stu

,

40 0

kV A

21 (1

0, 5)

/0 ,4

1 kV

, t ra

fo lü

lita da

pr im

aa rp

ing ele

1 0,

5k V.

66 .7

1.28

60

65

Ristlõige Nr. 1 56601:004:0087 Raudtee tänav T2

56601:004:0730 Raudtee tn 33

56601:001:0068 Ristiku tänav T3

Haljasala HaljasalaSõidutee Sõidutee

1, 44

0, 99

1, 85

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid. 4. Täpsustada tehnovõrkude asukoht surfimise teel.

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

22.07.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E301

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Kontrollija

Projektijuht

Projekteerija

V. Romanjuk

V. Romanjuk

M. Banko

LC3215TP 1:500

Tellija: Elektrilevi OÜ,

Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. LC3215

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Elektritööprojekt

Kontrollis: Vlad Romanjuk

Projekteerija: Marek Banko

Tallinn, 06.2025

Hepta Group Energy OÜ Registrikood 12502103 Teaduspargi 6/1, 12618 Tallinn

Tel: +372 5342 6358

E-post: [email protected] www.hepta.ee

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

2 (7)

S I S U K O R D

S I S U K O R D ............................................................................................................................. 2

A S U K O H A S K E E M .............................................................................................................. 3

S E L E T U S K I R I ....................................................................................................................... 4

ÜLDIST ..................................................................................................................................... 4

1. PROJEKTLAHENDUS ......................................................................................................... 5

2. KILBI PAIGALDUSNÕUDED ............................................................................................... 5

3. KAABLI PAIGALDUSNÕUDED............................................................................................ 5

4. MAANDAMINE JA MAANDUSPAIGALDISED..................................................................... 6

5. KAITSEVÖÖND .................................................................................................................. 6

6. MAASTIKU JA TEEDE TAASTAMINE .................................................................................. 7

7. EHITUSJÄÄTMED .............................................................................................................. 7

8. EHITUSTÖÖDE DOKUMENTEERIMINE ............................................................................. 7

9. KÄIDUJUHEND .................................................................................................................. 7

10. ELEKTRIPAIGALDISE AUDIT .............................................................................................. 7

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

3 (7)

A S U K O H A S K E E M

Joonis 1. Rautee tn 33, 35 ja 37 Paide linn, Järva maakond

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Käesolevas tööprojektis LC3215 on lahendatud Järva maakonnas, Järvamaa,Paide linnas. Rautee tn 33 alajaama ja Raudtee tn 37 liitumiskilbi maakaabliga ühendamine. Tellija Elektrilevi OÜ.

Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 05. juuli 2023 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 4. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;

5. Standardile EVS 932 „Ehitusprojekt”; 6. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”;

7. Eesti Energia võrgustandardile EE 10421629-JV; 8. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352; 9. Elektrilevi OÜ projekteerimisülesandele nr 481618, 02.06.2025.

Projekti koostamisel arvestatakse järgmiste dokumentidega:

1. Topo-geodeetiline uuring, Kirjanurk OÜ tööd nr 13749G, 25.06.25.

Enne tööde algust tutvuda kooskõlastuste tingimustega ning arvestada nende nõudmistega. Enne ehitustööde algust tuleb projekteeritud kaablitrass maha märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja täpsustada tehnovõrkude täpne asukoht surfimise teel. Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Vähemalt kolm tööpäeva enne liiniehitustööde algust on ehitajal kohustus teavitada Elektrilevi OÜ vastava piirkonna käiduspetsialisti, projektijuhti ja võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Tööd teostada kooskõlastatult Elektrilevi OÜ varahalduriga, enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

5 (7)

1. PROJEKTLAHENDUS

Õhuliinid Demonteerida Tähe: (Paide) alajaama fiidri F1 Õhuliini mast 2 . Mastil 1 likvideerida tõmmits.

Maakaablid Projekteeritud maakaabli asukoht looduses on esitatud asendiplaanil E201. Rajada Tähe: (Paide) alajaama II sektsioonist 300mm2 maakaabel jaotuskilpi 21303JK.

Nr Algus Lõpp Mark Trassi pikkus, m

MPL432920 Tähe:(paide) 21303JK AXPK 4G300 105

Elektrikilbid Projekteeritud kilpide asukoht looduses on esitatud asendiplaanil E201. Projekteeritud kilpide parameetrid on toodud asendiplaanil reaal mõõtudega.

Kilbi tähis Kilbi tüüp Aadress Märkused

LK232417

1-kohaline liitumiskilp

Raudtee tn 37

2. KILBI PAIGALDUSNÕUDED Kilp paigaldada sokliga pinnasesse vastavalt tootja juhisele. Kilbi paigaldamisel pinnasesse peab arvestama kohalike ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga. Kilp valida selline, mis vastab Tellija nõuetele. Kilpi paigaldada kaugloetav arvesti ja peakaitse vastavalt elektriskeemil toodule. Kilpi paigaldada kilbiskeem koos liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

3. KAABLI PAIGALDUSNÕUDED

Projekteeritud maakaabelliin rajatakse lahtisel meetodil vastavalt asendiplaanil toodud paigutusele (vt. Joonis E201). Haljasalal paigaldatakse kaabelliin lahtiselt kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7m. Teega ristumisel paigaldatakse kaabelliin kinnisel meetodil kaablikaitsetorusse tugevusega 1250N sügavusele vähemalt 1,0m.

Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööde aegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse).

SUUNDPUURIMISE TEHNOLOOGIA Suundpuurimistööde esimene etapp on pilootpuurimine, mis teostatakse vastavalt projektile mahamärgitud liinile. Teine etapp on puuritava tunneli laiendamine soovitud suurusega tunneli

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

6 (7)

saavutamiseni. Samaaegselt nende töödega toimub torude põkkkeevitamine. Peale laiendustöid saab alustada kaablikaitse hülsside sissevedamistöödega, mille käigus asetatakse kõige ette laiendi, mille külge haagitakse sisseveetav(ad) kaablihülss(id). Samal ajal pumbatakse läbi pilootvarraste bentoniidi lahust 3-5 korda rohkem puuritava pinnase mahust, et transportida üleliigne pinnas puurimistunnelist välja lõpukaevikutesse. Pinnasest küllastunud lahus imetatakse kaevikutest välja imuauto abil. Kogu puurimistööde ajal on kaablikaitse hülsid hermeetilised, et vältida pinnase ja muude osakeste sattumine hülssidesse. Hülssidena kasutatakse kaitsetorusid min. 1250N/ 16kN/m2.

4. MAANDAMINE JA MAANDUSPAIGALDISED

Liitumis- ja jaotuskilbile rajada maandur, mis koosneb kahest 2,0m pikkusest vertikaalsest varrasmaandurist. Liitumiskilbile rajada potentsiaalitasandusrõngas. Liitumiskilbi maanduspaigaldise maandusimpendantsi peab vastama 100Ω nõudele. Peale maanduse ehitust tuleb teostada kontrollmõõtmised ning juhul, maandustakistus ületab lubatud väärtust, lisada vajalik arv elektroode.

Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis

Rõhtvahekaugus rööpkulgemisel, m

Püstvahekaugus ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2 Vee- ja kanalisatsioonitoru 1,0 0,5

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kaablilipikutele peab kandma järgmised andmed:

1. Kaabli algus- ja lõpp-punkt; 2. Kaabli number (olemasolul); 3. Kaabli tootemark.

5. KAITSEVÖÖND

Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. 6. KULGEMINE RIIGITEEGA

1. Kulgemine maakaabliga riigiteega nr 15802 Pärnu-Rakvere-Sõmeru tee km 1.33-1.36

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

7 (7)

7. MAASTIKU JA TEEDE TAASTAMINE

Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

8. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

9. EHITUSTÖÖDE DOKUMENTEERIMINE

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja.

10. KÄIDUJUHEND

Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest

ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

11. ELEKTRIPAIGALDISE AUDIT

Liitumine Raudtee tn 37 Paide linn Paide linn, Töö nr. LC3215; 06.2025

8 (7)

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 30.06.2023, 3), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 10.02.2023, 32) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 05.01.2024, 9) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist.

63.35 63.16

63.04 63.09

62.94

63.02

62.96

63.12

6 3.

02 6

3. 23

6 3.

10

6 3.

02

63 .07

63 .03 6

3. 16 6

2. 62

63.14

63.15 63.33

63.29 63.31

6 3.

13

63.37

63.35

63.18

63.25 63.15

6 3.

42 6

3. 30

63.49 63.37

63.39 63.36

63.36 63.39

63.37 63.47 63.35

6 3.

32

63.41 63.27

63.41

63.20 63.32

63.24

56601:004:0130 5 Pärnu-Rakvere-Sõmeru tee

56601:004:0730 Raudtee tn 33

56601:001:0068 Ristiku tänav T3

56601:004:0570 Raudtee tn 35

Raudtee tn 37

56601:004:0087

Raudtee tänav T2

re kl

reklbet

bet

kapp

A A

A

A

A A

A

A

A

A

A

A

S

K K K

K

T

T

H

b.k

b.k

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

1W 1

Olemasolev jaotuskilp 21303JK

Projekteeritud liitumiskilp LK232417 Tarbija: Raudtee tn 37, 3x225A, P2P -Kilp paigaldada esiküljega kõnnitee poole -Rajada maanduspaigaldis -Ehitada potentsiaaliühtlustus

Proj. maakaabel F4:Tähe:(Paide) - 21303JK MPL432920 AXPK 4G300 Ltrass=104m Lkaabel=112m

Maakaabel paigaldada kinnisel meetodil kaitsetorusse D160 1250N Ltoru=72m

Demonteerida M1 masti tõmmits

Olemasolev 21303JK ja masti 13 vaheline maakaabel viia tööst välja .

Demonteerida mast nr 3 koos õhuliiniga

Olemasolev maakaabel viia tööst välja

Komplektalajaam Tähe:(Paide) Asendada II sektsiooni jõutrafo uue vastu, 400 kVA 21(10,5)/0,41 kV, trafo lülitada primaarpingele 10,5kV.

56601:004:1620

66.7

1.28

TINGMÄRGID

PROJEKTEERITUD MADALPINGE MAAKAABEL D110 450N KAITSETORUS, KUI EI OLE MÄÄRATUD TEISITI

PUURIMISKAEVIK

PROJEKTEERITUD LIITUMISKILP

PROJEKTEERITUD ELEKTRIKILBI REAALSED MÕÕDUD

LIKVIDEERITAV OBJEKT

PROJEKTEERITUD MAANDUSPAIGALDIS

KATASTRIÜKSUSTE PIIRID

Projekteeritud rajatise kaitsetugevuse määrangu muutus 1250N-le

Olemasolev raudbetoon mast, kordinaadid saadud elektrilevi kaardilt

Olemasolev puit mast, kordinaadid saadud elektrilevi kaardilt

PUURMASINA ASUKOHT

1W1

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

22.07.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E201

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Kontrollija

Projektijuht

Projekteerija

V. Romanjuk

V. Romanjuk

M. Banko

LC3215TP 1:500

6 3.

35 6

3. 16

6 3.

04

6 3.

09

6 2.

94 63.02 62.96

6 3.

12

63 .02

63 .23

63 .10

63 .02

6 3.

07 6 3.

03

63.16

62 .62

63.14 63.15 63.33

63 .29

6 3.

31 6 3.

13

6 3.

37

63.35

63.18

6 3.

25

6 3.

15

63.42

63.30 6 3.

49

63.37

6 3.

39

63.36

63.36

6 3.

39

6 3.

37

6 3.

47

6 3.

35

63 .32 6

3. 41

63.27

63.41

63.20

63.32

6 3.

24

56 60

1: 00

4: 07

30

Ra ud

te e

tn 3

3

56 60

1: 00

4: 05

70

Ra ud

te e

tn 3

5

56601:004:0087 Raudtee tänav T2

rekl

rekl

be t

be t

kappA

A A

A

A

A

A

A

A

A

A

A

S

KK

K

KT T

H

b. k

b.k

1W11W11W11W11W11W11W11W11W11W11W11W1

1W1

1W 1

1W 1

jao tu

sk ilp

De m

on te

er ida

m as

t n r 3

ko os

õh uli

ini ga

Ol em

as ole

v m aa

ka ab

el vii

a tö

ös t v

älj a

Ko m

ple kta

laj aa

m T

äh e:

(P aid

e)

As en

da da

II se

kts ioo

ni jõu

tra fo

u ue

va stu

,

40 0

kV A

21 (1

0, 5)

/0 ,4

1 kV

, t ra

fo lü

lita da

pr im

aa rp

ing ele

1 0,

5k V.

66 .7

1.28

60

65

Ristlõige Nr. 1 56601:004:0087 Raudtee tänav T2

56601:004:0730 Raudtee tn 33

56601:001:0068 Ristiku tänav T3

Haljasala HaljasalaSõidutee Sõidutee

1, 44

0, 99

1, 85

TINGMÄRGID

Puurimistoru

Haljasala

Sõidutee

MÄRKUSED: 1. Käesolev ristlõikejoonis on indikatiivne ega pruugi kajastada täpset paigaldussügavust. 2. Maakaabelliini paigaldamisel võib tegelik sügavus olla suurem või väiksem kui joonisel

näidatud, kui on tagatud nõutud gabariidid nii teiste kommunikatsioonide kui maapinna suhtes.

3. Tööde alustamisel informeerida tehnovõrkude ja kinnistute valdajaid. 4. Täpsustada tehnovõrkude asukoht surfimise teel.

Joonise nr

Projekti nr

Kuupäev

Mõõtkava

Projekteerija Hepta Group Energy OÜ Teaduspargi 6/1 12618 TALLINN EESTI Tel. +372 5179698 [email protected]

Projekti nimetus

Joonise nimetus

Tellija

Staadium

22.07.2025

Elektrilevi OÜ Veskiposti 2 10138, TALLINN, EESTI Tel. +372 777 1545 [email protected]

Asendiplaan

E301

LC3215 Raudtee tn 37 elektrivõrgu ümberehitus

Kontrollija

Projektijuht

Projekteerija

V. Romanjuk

V. Romanjuk

M. Banko

LC3215TP 1:500
