LEONHARD WEISS OÜ Vesse 8 Tel +372 601 2285 [email protected] Registrikood 12083348 11415 TALLINN EL10665798-0001 www.leonhard-weiss.ee
TELLIJA: Eesti Andmesidevõrgu AS TÖÖPROJEKT Registrikood: 14539659 Aadress: Soinaste 8a, Tartu linn, Tartu maakond 50405 Tel: +372 622 5237 E-post: [email protected]
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus –
EST-MIIL-153(köide 2) SELETUSKIRI
Projektijuht: Janek Lõhmus
Nr 10769K4
Tartu juuni 2025
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 2/12
Käesoleva projekti koostamisest võtsid osa:
Projektijuht ja Janek Lõhmus vastutav projekteerija [email protected]
GSM +372 53 477 135 Pädevustunnistuse nr EL-021-21
Maalepingute sõlmija Kaili Lilleleht [email protected] GSM +372 52 07 008
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 3/12
Sisukord
1. Üldosa ...................................................................................................................................... 4 1.1. Asukohaplaan ................................................................................................................... 4 1.2. Lähteandmed .................................................................................................................... 4 1.3. Normdokumendid .............................................................................................................. 4 1.4. Uuringud ........................................................................................................................... 5
2. Projekti piirangud...................................................................................................................... 5 2.1. Sideehitise kaitsevöönd ning maakasutus ......................................................................... 5 2.2. Maaparandusehitiste piirkonnad ja piirangud ..................................................................... 6 2.4. Muud piirangud ................................................................................................................. 7
3. Sidevõrk ................................................................................................................................... 8 3.1. Võrgu kirjeldus .................................................................................................................. 8 3.2. Liitumispunkt(id) baasvõrguga – MTÜ Eesti Andmesidevõrk ............................................. 9 3.3. Sidevõrk maaliinina - mikrotorustik .................................................................................. 10 3.4. Tähistused....................................................................................................................... 10
4. Demontaaž ja jäätmete käitlemine .......................................................................................... 11 5. Pinnasekatete taastamine ja kõrghaljastuse säilitamine ......................................................... 11 6. Ehitustööde dokumenteerimine ja järelevalve ......................................................................... 11
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 4/12
1. Üldosa
Projekti raames rajatakse fiiberoptilisel (maa)kaablil põhinev juurdepääsuvõrk (Tartu maakond, Elva vald, Palupera ja Kõduküla küla), millega luuakse abikõlbulikele aadressiobjektidele liitumisvõimalus, mis tagab lairibateenuse allalaadimiskiirusega üks gigabitt sekundis. Projekti raames rajatakse passiivne taristu, mis tagab tehnoloogia neutraalsuse operaatoritele, kes loodavas juurdepääsuvõrgus lairibateenuseid pakuvad. Liitumisvõimaluse loomine tähendab, et aadressiobjekti kinnistupiirile või selle vahetusse lähedusse luuakse lõpp-punkt. Täpne lõpp-punkti asukoht fikseeritakse projekteerimisel koordinaatidega ning lõpp-punkti asukoht tähistatakse maapinda maetava markerpalliga.
1.1. Asukohaplaan
Joonis 1.1. Projekteeritud objekti asukohaplaan (allikas kaart.delfi.ee)
1.2. Lähteandmed
Objekti projekteerimisel on aluseks võetud järgmised dokumendid, tehnilised tingimused ja varem projekteeritud projektlahendused: - Eesti Andmesidevõrgu AS projekteerimise ja ehitamise hankedokumendid – „Tartu maakond,
Elva vald, Hellenurme küla, Mõisanurme küla, Palupera küla ja Raigaste küla piirkonna valguskaabli sidelahendus“ - EST-MIIL-153 (Elva)“
- Tehnilised tingimused – Mittetulundusühing Eesti Andmesidevõrk, 30.10.2024 nr TLVT24022 -1…6.
- Projekteerimistingimused – Elva Vallavalitsus, 13.12.2024 nr 2411802/03850
1.3. Normdokumendid
Siderajatise projekteerimisel on lähtutud Eesti Vabariigi seadustest ja õigusaktidest, Eesti Standardikeskuse poolt välja antud ehitusvaldkonna standarditest ja juhendmaterjalidest. Projekti koostamisel aluseks võetud olulisemad standardid ja normid: - Ehitusseadustik ja sellest tulenevalt kehtestatud nõuded; - Raudteeseadus ja sellest tulenevalt kehtestatud nõuded; - Seadme ohutuse seadus ja sellest tulenevalt kehtestatud nõuded;
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 5/12
- Liiklusseadus ja sellest tulenevalt kehtestatud nõuded; - Jäätmeseadus ja sellest tulenevad kehtestatud nõuded; - Majandus- ja taristuministri 09.11.2020 määrus nr 71 „Raudtee tehnokasutuseeskiri“; - AS Eesti Raudtee tegevuseeskiri koos lisadega (http://www.evr.ee/); - Majandus- ja taristuministri 17.07.2015 määrus nr 97 „Nõuded ehitusprojektile“; - Majandus- ja taristuministri 14.04.2016 määrus nr 34 „Topo-geodeetilisele uuringule ja
teostusmõõdistamisele esitatavad nõuded“; - Majandus- ja taristuministri 14.02.2020 määrus nr 3 „Ehitamise dokumenteerimisele,
ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded;
- Majandus- ja taristuministri määrus 05.06.2015 nr 57 „Ehitise tehniliste andmete loetelu ja arvestamise alused“;
- EVS 843:2016 Linnatänavad; - EVS 932:2017 Ehitusprojekt; - EVS 907:2010 Rajatise ehitusprojekt; - Transpordiameti riigiteede normdokumendid; - Telia Eesti AS-i juhendmaterjal: „Tüüpsituatsioonid kaevetöödel ja võimalikud kaitsemeetodid
liinirajatiste säilitamiseks“; - Elektrilevi OÜ normdokumendid:
https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView&ExpandView; - Elva valla kaevetööde eeskiri, 23.04.2018 nr 32
1.4. Uuringud
- Topo-geodeetiline alusplaan tehnovõrkudega – Geopartner OÜ, töö nr GEO 24-4624.
2. Projekti piirangud
Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohalikku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.
Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega, sh ehitusaegsete ajutiste tehnovõrkude rajamine või ümberehitus. Lahendused ajutistele ümberehitustele kuuluvad ehituse töövõttu. Ehitustööde käigus ja sidepaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
2.1. Sideehitise kaitsevöönd ning maakasutus
Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded. (Määrus kehtestatakse ehitusseadustiku § 70 lõike 8 alusel) ....
§ 14. Sideehitise kaitsevöönd Sideehitise kaitsevööndi ulatus on mõlemal pool sideehitist:
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 6/12
1) maismaal – 1 meeter sideehitisest või sideehitise välisseinast sideehitisega paralleelse mõttelise jooneni või tõmmitsatega raadiomasti korral 1 meeter välimiste tõmmitsate vundamendi välisservast ühendades tõmmitsad mõtteliseks kolmnurgaks, vabalt seisva masti korral 1 meeter vundamendi välisservast; 2) siseveekogudel – 100 meetrit sideehitise keskjoonest; 3) merel – 0,25 meremiili sideehitise keskjoonest.
Käesolevas projektis seadustatakse maakasutus baasvõrgu kaevust kuni lõpp-punktideni - nt notariaalne servituudi leping või sundvaldus. Kliendiliine (lõpp-punktist hoonesse paigaldatav sidevõrgu osa maaliinina) ei seadustata kuna need jäävad maaomaniku enda omandisse ja maale.
2.2. Maaparandusehitiste piirkonnad ja piirangud
Ehitustegevused toimuvad järgmistel maaparandusehitise maa-aladel: - KITSE-PANSKE-1, kood: 3101310060041/001 Tagada maaparandusehitiste drenaažisüsteemi elementide (dreenid, drenaažikaevud ja drenaažisuudmed) nõuetekohane toimimine. Enne valguskaabli rajamise töid tuleb töövõtjal objektil üles otsida ja tähistada töödeaegse tähisega drenaažitorustiku tegelik asukoht, et vältida drenaaži lõhkumist. Rajatav mikrotorustik tuleb paigaldada vähemalt 0,5 m dreenidest ja kollektoritest sügavamale. Drenaažiga ristumisel tuleb tööd dokumenteerida ning kõik materjalid pärast tööde teostamist Eesti Geoloogiateenistusele edastada. Purunenud drenaažitoru parandamisel ja drenaažikaeviku kinniajamisel järgida juhendites toodud nõudeid. Drenaaži lõhkumisel tuleb kahjustunud/purunenud torud asendada ligilähedase siseläbimõõduga nõuetekohase, tugevdatud, seest sileda pinnalise toruga või drenaažitoruga, ühenduskohad katta geotekstiiliga ja taastada drenaaži toimimine. Tööde käigus purunenud drenaažitorustik tuleb ära parandada ja avatud drenaažikaevik tuleb sulgeda esimesel võimalusel hiljemalt mõne päeva jooksul, et lahtisesse drenaaži ei pääseks pinnast vms. Dreenide ja kollektorite parandamisel juhinduda järgmistest juhenditest: - Drenaažitorustiku parandamise juhend - Savitorudreeni parandamine plastist teleskooptoru abil - Savitorukollektori parandamine teleskooptoru abil Maaparandusehitiste alad ja ristumised drenaažiga on näidatud asendiplaanilistel joonistel.
2.3. Sidevõrgu paiknemine riigimaanteel Ehitustegevused toimuvad järgmistel riigimaantee maa-aladel:
Tee nr ja nimi Siderajatis teemaal, km
Siderajatise ristumised teega, km
Siderajatis tee kaitsevööndis, km
71 Rõngu-Otepää-Kanepi tee 4.99 – 5.09 km 4.99 km 5.09 km
23164 Palupera jaama tee 0.00 km – 0.02 km 0.26 km 0.365 km 0.44 km 0.555 km 0.785 km 0.99 km 1.03 km 1.115 km
0.02 – 1.115 km
Enne ehituse algust tuleb koostada riigitee ehitusaegse liikluskorralduse projekt ja kooskõlastada Transpordiametiga.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 7/12
2.4. Muud piirangud
Telia Eesti AS - Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada
sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest.
- Telia kaitsevööndis kaevetööde teostamise nõuded vastavalt juhendile "Tüüpsituatsioonid kaevetöödel ja võimalikud kaitsemeetodid" (vt. https://www.telia.ee/partnerile/ehitajale- arendajale/juhendid/).
- Ristumiskohtadel Telia sideehitised peavad olema kaitstud kaitsetorudega, tagada nõuetekohased vahekaugused (kujad) teiste kommunikatsioonidega. Vajadusel süvendada Telia sideehitised normatiiv sügavusele.
- Sidekaabliga väga lähedal paralleelkulgemisel tuleb kaevetööd sügavamal kui 0,3m teha käsitsi.
- Enne kaeviku kinni ajamist, korraldada Telia esindajaga Telia sideehitiste kaitsmise korralised ülevaatused. Teostatud töödele koostada Telia järelevalve spetsialistiga kaetud tööde akt.
- Ehitustööde ajal võtta Töövõtjal kasutusele kõik kaitsemeetmeid vältimaks olemasolevate siderajatiste vigastamist.
- Kaevetööd Telia sideehitiste kaitsevööndis on lubatud teostada ainult Telia järelevalve spetsialisti kirjaliku loa alusel.
- Telia Eesti AS liinirajatiste võimalik väljakanne, abinõude rakendamine liinirajatiste kaitseks ja isikliku kasutusõiguse (servituudi) lepingute sõlmimine väljakantavatele osadele toimuvad Tellija kulul, vastavalt "Asjaõigusseaduse Rakendusseadusele § 15 ”. Rekonstrueeritavad liinirajatised jäävad Telia Eesti AS omandisse.
- Enne Telia Eesti AS sideehitise ümberpaigutamist ja/või ümberehitamist peab ümberehitamisest huvitatud isik sõlmima Telia Eesti AS-ga ümberpaigutamise ja/või ümberehitamise lepingu.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 8/12
3. Sidevõrk
3.1. Võrgu kirjeldus
Projekti raames rajatav juurdepääsuvõrk algab baasvõrgu liitumispunktist kulgedes edasi võrgusõlme, mis omakorda on ühendatud aadressiobjektide lõpp-punktidega.
- Võrgusõlm: elektrita välikapp maapinnal, kus asuvad splitter-paneelid. Iga aadressiobjekti lõpp-punkti ja võrgusõlme paneeli vahel on keevitatud 1 kiud ning iga aadressiobjekti kohta on paneelis üks port.
- Tehnilise lahenduse jada on järgmine: Operaatori sideühendus baasvõrgus -> võrgusõlme(de) splitter -> võrgusõlme(de) paneel -> lõpp-punkt.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 9/12
- S (joonisel): splitter. Iga operaatori kohta on üks splitter koos paneeliga, kokku on viis splitterit. Splitterid ja paneelid võivad olla koos ehk võib kasutada splitter-paneeli.
- n (joonisel): tähistab aadressiobjektide arvu lõpp-punktides. - Võrgusõlmes maksimaalne kiu splittimiste arv on 64. - Võrgusõlme(de) splitteritest kokku väljuv minimaalne kiudude arv paneeli(desse) on võrdne
viiekordse aadressiobjektide arvuga, millele antud projektis luuakse liitumisvõimalus juurdepääsuvõrguga.
- Kõigil operaatoritele paigaldatakse ühesugused splitterid ning väljuvate kiudude arv on kõigil sama.
- Võrgusõlme ja aadressiobjekti vahel lubatud suurimaks sumbuvuseks on 25dB.
3.2. Liitumispunkt(id) baasvõrguga – MTÜ Eesti Andmesidevõrk
Elektroonilise side alased tehnilised tingimused nr TLVT24022-4: Liitumispunkt:
- ASV Sidekapp ES013J06, milles jätkumuhv ES013M11. Paigaldada ASV trassile pealt paigaldatav sidekaev (Vesimentor). Ligikaudne asukoht X/Y: 6445024, 636823. Sidekaevu tähis ES013K21-2.
Tingimused: - Sidekaevust ES013K21-2 rajada multitoru Eesti Andmesidevõrgu AS võrgusõlmeni. - Sidekapist ES013J06 puhuda vähemalt 96f kaabel nr 2 torus (oranž) läbi sidekaevu
ES013K21-2 , Eesti Andmesidevõrgu AS võrgusõlmeni. Lõigu tähis ES013L01-2. - Sidekapis ES013J06 jätta kaablivaru 15m ja sidekaevus ES013K21-2 jätta kaablivaru 30m. - Sidekaevus ES013K21-2 paigaldada uuele kaablile eraldiseisev harumuhv (STC HTM-LT4-
96), kaablid tuua muhvi sisse ning valmistada ette nõuetekohaselt. Keevitused teostab ASV lepinguline hoolduspartner vastavalt kiuskeemile mis väljastatakse sideoperaatori klienditellimuse KLT alusel. Muhvi tähis ES013M11-2.
- Enne kaabli ühendamist jätkumuhvi ES013M11, tuleb teenust pakkuval sideoperaatoril tellida ASV-lt klienditellimus KLT.
- Sidekaevus ning mikrotorudes olevad kaablid ja planeeritav jätkumuhv jäävad Mittetulundusühing Eesti Andmesidevõrk (ASV) omandisse.
- Piiritluspunktiks on sidekaevu ES013K21-2 kaevusein. - ASV sidevõrguga seonduv sidetrassi teostusjoonis ning fotod edastada ASV-le koos KLT
tööga digitaalselt [email protected].
Mittetulundusühing Eesti Andmesidevõrk elektroonilise sidevõrgu säilimiseks on vajalik ehitusprojektis ette näha järgmised punktid:
- Projekti koostaja peab leidma lahenduse ja koostama projekti selliselt, et tagada Mittetulundusühing Eesti Andmesidevõrk (ASV) töötavate ühenduste toimimise.
- Projektis näha ette kõik vajalikud tööd siderajatiste kaitsmiseks, tagamaks nende säilivus ehitustööde käigus, tagada normatiivsed sügavused ja vahekaugused.
- Liinirajatiste võimalik väljakanne, abinõude rakendamine liinirajatiste kaitseks ja isikliku kasutusõiguse (servituudi) lepingute sõlmimine väljakantavatele osadele toimuvad ehitustööde Tellija kulul.
- ASV sidetrassi ehitamine on lubatud teostada ainult sidetööde litsentsi omaval firmal ja ASV poolt väljastatud tööloa alusel.
- Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist.
- Tööd teostada ASV volitatud esindaja, Kaneti OÜ järelevalve töötaja juuresolekul. - Ehitusprojekt esitada kooskõlastamiseks digitaalselt [email protected]. - Tööde teostamine ASV sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult
Kaneti OÜ järelvalvajaga. Hiljemalt 3 tööpäeva enne kaevetööde alustamist eelnimetatud kaitsevööndis tuleb vormistada kirjalik tegutsemisluba. ASV liinirajatise kaitsevööndis
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 10/12
tegutsemiseks saata e-kiri [email protected] vastavalt tööde teostaja, tellija, omanikujärelevalve, tööde iseloomu, asukoha, teostamise aja ja vastutava isiku kontaktandmetega.
3.3. Sidevõrk maaliinina - mikrotorustik
Ehitustööde teostamiseks tuleb taotleda ja saada omavalitsusest kaeveluba. Mikrotorustiku paigaldussügavuse üldnõuded:
- haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui
3 meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all,
künnimaal min 1,0 m. Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule:
- riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning 750 N tugevuses kaitsetorus.
- riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N tugevuses kaitsetorus.
Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel. Mikrotorustiku paigaldusel pidada kinni tootja poolt ette antud väikseimast lubatud painderaadiusest. Ristumisel kõrvalteede ja kraavidega vältida järske nurki. Paigaldatava trassi ja täiendava kaitsetoru vahed tihendada montaaživahu abil. Ristumistel teiste maakaablite, vee- ja kanalisatsioonitorudega, tuleb trassi paigaldussügavus täpsustada kohapeal, ehituse käigus, tehes kindlaks nende täpse asukoha ja suuna. Minimaalsed püstvahekaugused ristumisel maa-aluste objektidega on järgmised: • ÜVK torustik ja kaev ( kanali,toru, kaevu välispind) 0,3 m; • kaugküttetorustik (kanali või toru välispind) 0,2 m; • alla 1000 V elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,2 m; • 1 - 110 kV elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,3 m; • sidekaabel või - kanalisatsioon (olemasolev kaabel peab paiknema kõrgemal) 0,3 m; • drenaaž ja truubitoru 0,5 m. Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
3.4. Tähistused
Pinnasesse paigaldatav sidevõrk tähistada vastavalt määrusele: „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.
Pinnasesse paigaldatav sidetrass mikrotorustik tähistada märkelindiga, millele on kirjutatud: „ETTEVAATUST VALGUSKAABEL“.
Kaevudesse paigaldada markerpall ja kajastada koos numbriga teostusjoonisel. Pinnasesse paigaldatava mikrotorustiku puhul kasutada tuvastustraati, mis peab olema
mõlemast toru otsast ligipääsetav. Tuvastustraat peab olema signaaligeneraatoriga ühendatav ja otste vahelises lõigus metalliliselt ühendatud, kuid maast isoleeritud.
Tuvastustraadi mõlemad otsad maandada ja maandusühendus teostada selliselt, et tuvastustraati oleks võimalik tuvastussignaal genereerida (maandusühendus peab olema korduvalt taasavatav).
Liinitrasside tähistamise eesmärk on informeerida ning hoiatada sideliinirajatiste olemasolust, lihtsustada hooldustöid, sideliinirajatiste asukoha määramist ja vältida sideliinirajatiste vigastamist.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 11/12
4. Demontaaž ja jäätmete käitlemine
Jäätmete käitlemisel tuleb lähtuda jäätmeseadusest. Tööplatsilt koguda kokku ja sorteerida tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (mikrotorude jupid, pakendid vms). Tekkinud ehitusjäätmed taaskasutatakse või kõrvaldatakse nõuetele vastavas ehitusjäätmete käitluskohas. Ehitusjäätmeid käitlev isik peab omama sellekohast jäätmeluba või olema ehitusjäätmete käitlejana registreeritud Keskkonnaametis. Ehitusjäätmeid, mida jäätmevaldaja ei taaskasuta, ei tohi anda vedamiseks, kõrvaldamiseks või taaskasutamiseks üle isikule või ettevõttele, kellel puudub vastav jäätmeluba või kes ei ole ehitusjäätmete vedajana registreeritud Keskkonnaametis.
5. Pinnasekatete taastamine ja kõrghaljastuse säilitamine
Peale tööde või töölõigu lõpetamist taastada ehitustööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne) esialgses mahus kaevetöödele eelnevasse seisundisse, kui joonistel ei ole ette nähtud teisiti. Taastamise mahud on ära näidatud asendiplaanil ja töömahtude tabelis.
Peale tööde või töölõigu lõpetamist tuleb töövõtjal taastada ehitustööde käigus rikutud või eemaldatud kinnistute piirimärgid.
Ehituskaevikust väljakaevatava ja tagasitäiteks mittekasutatava pinnase ladustamise asukoht kooskõlastada kohaliku omavalitsusega ning vedada litsentseeritud püsijäätmete käitluskohata. Kaevise teisaldamisel tuleb lähtuda maapõueseaduses toodud nõuetest.
Vältida trasside vahetus läheduses säilitatavate puude vigastamist. Puude puhul on kaitsetsoon minimaalselt puu võra ristprojektsioon maapinnal. Nendes kohtades, kus on oht mehhanismiga puud vigastada, tuleb puudele paigaldada tüvekaitsmed. Tüve ümber siduda püstised lauad, laudade ja tüve vahele panna pehmendus (kivivill, autokummid, vms). Laudadest kaitse peab ulatuma kogu tüve ulatuses võrani. Jälgida tuleb, et ehitustööde käigus ei vigastataks puude oksi.
Puude võra tsoonis vältida pinnase kuhjamist ning raskete veokite liikumist, mis kahjustavad puu juurte ainevahetust. Puu ühel või mitmel küljel ei tohi kõiki juuri läbi raiuda, tekib puu ümberkukkumise oht. Üle 4 cm läbimõõduga juuri ei tohiks läbi raiuda, see muudab puu altiks haigustele. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi ja seda ka vaid puu ühelt küljelt. Kui see on siiski vältimatu, tuleb juured läbi lõigata teravalt (järsult) - lõikekoht ei tohi jääda narmendav või ebaühtlane. Paljastunud juured tuleb katta nii ruttu kui võimalik mulla, multši või niiske kangaga. Läbilõigatud puujuuri kaitstakse järgmiselt: kaevise sein toestatakse maasse taotud vaiade vahele tõmmatud võrgu ja kotiriidega (kõdunev kotiriie jäetakse maasse) ning juurte ja kaevise seina vahe täidetakse liiva- ja turbasegust kihiga, kuhu peale kaevetööde lõppu kasvavad juured. Kui kaevist hoitakse pikemalt lahti, kaetakse kaevise puupoolne serv kilega, mis ei lase kastmisveel välja nõrguda ning puud kastetakse iga päev. Kaevise kinniajamisel säilitada turba ja liivasegu kinnihoidev kangas, kile eemaldada. Puid tuleb kaitsta ka juhul kui maapinda tõstetakse üle 20 cm. Sel juhul on lihtsamaks abinõuks jätta lohk ümber puutüve.
Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja sellega piirneval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.
6. Ehitustööde dokumenteerimine ja järelevalve
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikus toodud kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 12/12
4.5 0
2.2 7
2.0 0
2.50
R5
5.00
5.00
5.00 2.50
R5
2.50
221
43 5
445
435
44 5
0.50
R15
557
R3
946a
Pe rsp
. tu gis
ein to
rup iire
ga
Pe rsp
. k on
tak tm
as ti v
un da
me nt
Ol ol
pla tvo
rm la
mm uta
tak se
pä ras
t u ue
pl atv
orm i e
hit am
ist
Kü ün
on la
mm uta
tud
90.70
90.70
90.80
90.80
90.90
90.90
91.00
91.00
91.10
91.20
91.30 91.30
91.40 91.40
91.40
91.50
91.60
91.70
91.80
91.90
92.00
92.10
92.10
91.3091 .30
91.40
91 .4091
.50
-0+02+00
0+ 25
0+ 50
0+ 75
1+ 00
1+ 25
1+ 50
1+ 75
2+ 00
2+ 25
2+ 50
Teekaitsevöönd
Teekaitsevöönd
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/
/ /
4.99 km
EM153J004
58201:002:1890 Pallavi
58201:002:2290 Lille
58201:002:0043 Alasi
58201:002:0802 71 Rõngu-Otepää-Kanepi tee
71 Rõngu-Otepää-Kanepi tee
58201:002:0037 Väike-Pritsu
58201:002:2670 71 Rõngu-Otepää-Kanepi tee
58201:002:0801 Sepa
58201:002:2570 Sooserva
58201:002:0852 Vääna
58201:002:1575 23164 Palupera jaama tee
58201:001:0201 71 Rõngu-Otepää-Kanepi tee
58201:002:2640 Rahu
58201:002:0840 Koka
17101:001:1007 Lille
17101:001:1113 Kraavi
58201:002:0042 Pihi
58201:002:0851 Vääna
17101:001:1235 Küüni
Mittetulundusühing Eesti Andmesidevõrk tehnilistest tingimustest väljavõte Liitumispunkt: · ASV Sidekapp ES013J06, milles jätkumuhv ES013M11. · Paigaldada ASV trassile pealt paigaldatav sidekaev (Vesimentor). · Ligikaudne asukoht X/Y: 6445024, 636823 Sidekaevu tähis ES013K21-2. Tingimused: · Sidekapist ES013J06 rajada Mikrotorustik Eesti Andmesidevõrgu AS võrgusõlmeni. · Sidekapist ES013J06 puhuda vähemalt 96f kaabel nr 2 torus (oranž) läbi sidekaevu ES013K21-2 , Eesti Andmesidevõrgu AS võrgusõlmeni. Lõigu tähis ES013L01-2. · Sidekapis ES013J06 jätta kaablivaru 15m ja sidekaevus ES013K21-2 jätta kaablivaru 30m. · Sidekaevus ES013K21-2 paigaldada uuele kaablile eraldiseisev harumuhv (STC HTM-LT4-96), kaablid tuua muhvi sisse ning valmistada ette nõuetekohaselt. Keevitused teostab ASV lepinguline hoolduspartner vastavalt kiuskeemile mis väljastatakse sideoperaatori klienditellimuse KLT alusel. Muhvi tähis ES013M11-2. · Enne kaabli ühendamist jätkumuhvi ES013M11, tuleb teenust pakkuval sideoperaatoril tellida ASV-lt klienditellimus KLT. · Sidekaevus ning mikrotorudes olevad kaablid ja planeeritav jätkumuhv jäävad Mittetulundusühing Eesti Andmesidevõrk (ASV) omandisse. · Piiritluspunktiks on sidekaevu ES013K21-2 kaevusein. · ASV sidevõrguga seonduv sidetrassi teostusjoonis ning fotod edastada ASV-le koos KLT tööga digitaalselt [email protected].
58201:002:0027 Palupera raudteejaam
58201:002:0027 Palupera raudteejaam
58201:002:1571 71 Rõngu-Otepää-Kanepi tee
17101:001:1114 23164 Palupera jaama tee
ES013K21-2
/
/
/
/
/
/
/
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
2
1,8
/ /
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 14m, sügavus min 1,5m teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 91m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 48m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
5,2
5
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 27m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
3
5.09 km
0.00 km
2,9
1,7
3,5
0.02 km
km
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
2
2,5
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP Vääna LP Pallavi
465.23 km
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
1
6,2
5,4
4,7
"Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla põhiprojekt" Roadplan OÜ, töö nr 23025
TINGMÄRGID - Roadplan, töö nr 23025
Katastriüksuse piir
Teega külgneva vaba ruumi piir (V50 km/h - 4 m)
Projekteeritud tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=1 cm)
Projekteeritud kõnnitee äärekivi 80x200 (h=0 cm)
Projekteeritud tee servajooned Projekteeritud jalgtee / sõidutee tugipeenar
Projekteeritud teekattemärgistus
Projekteeritud kontrastriba (kollane)
Projekteeritud liiklusmärk (I suurusgrupp)
Likvideeritav liiklusmärk
Ümbertõstetav liiklusmärk
Projekteeritud sõidutee ab-katend Tüüp 1
Projekteeritud mahasõidud Tüüp 2
Projekteeritud kergliiklusteed ületav juurdepääs Tüüp 3*
Projekteeritud kergliiklustee ab-katend Tüüp 3
Projekteeritud betoonkivisillutiskatend Tüüp 4
Projekteeritud nõlvakindlustus munakividest Tüüp 8
Projekteeritud tugipeenar / killustikkatend Tüüp 5 / 6
Projekteeritud haljasalade murukate 7
Projekteeritud koorepurukate
Projekteeritud lehtpõõsas Punapaju ´Nana´
Projekteeritud lehtpõõsas Lodjapuu-põisenelas ´Andre´
Projekteeritud lehtpõõsas Veigela ´All Summer Red´
Projekteeritud lehtpõõsas Jaapani enelas´Japanese Dwarf´
Projekteeritud metalääris istutusala ümber Projekteeritud taktiilne hoiatuskivi (betoonkivi) Projekteeritud taktiilne suunakivi (betoonkivi) Projekteeritud jalakäijapiire (H=1,1 m) Projekteeritud takistus (H=0,9 m) Projekteeritud puitplank piirdeaed (H=2,0 m)
Likvideeritavad objektid
Likvideeritav joonobjekt (äärekivi, põrkepiire, aed)
Likvideeritav kate
Raadatav ala (võsa)
Projekteeritud kraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud truup Projekteeritud horisontaal (lõikevahe 10 cm) Projekteeritud horisontaal (lõikevahe 5 cm) Projekteeritud kõrgusarv Projekteeritud ootepaviljon Projekteeritud pink Projekteeritud prügikast Projekteeritud rattaparkla / varjualune
Perspektiivsed objektid - ehitusala
EVR poolt rajatavad perspektiivsed keevispaneelidest piirdeaed ja väravad
Projekteeritud ülekäiguraja valgusti mastil
Projekteeritud kergliiklustee valgusti mastil
Projekteeritud sõidutee ja parkla valgusti mastil
Projekteeritud välisvalgustuse kaabelliin
5m ulatus10 kV oleva liinipostist või toest
924
221 [I]
221
221
7.00
7.05
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
0 6/
08 /2
02 5
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
1
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
5.0 0
6.0 0
3.50
5.00
331 kum er
P 575a
52 2
22 1
2.0 0
2.50
2.1 7
523
521
221
541a
541a
PALUPERA
94 3
22 1
221
523
2.60 3.60 2.60
2.50
2.50
R4.5
R12R30
R6
R6
R15
R3
5.0 0
2.50 3.50 4.00
P575a
7.5 0
2.50
41 6
R2.5
R1.5
575d
94 4
3.5
11 .1 4
3.55
Pe rsp
ek tiiv
ne ra
ud tee
Pe rsp
ek tiiv
ne oo
tep lat
vo rm
L- 80
m
Pr oje
kte eri
tav to
rup iire
Pr oje
kte eri
tav oo
tep lat
vo rm
L- 10
0m
2.60 2.60
Pe rsp
. tu gis
ein to
rup iire
ga
Pe rsp
. k on
tak tm
as ti v
un da
me nt
EV R
EV A
ka ab
lite ja
õh uli
ini de
üm be
rtõ stm
ine
lah en
da tak
se er
ald i p
roj ek
tig a.
0.842.20
ÜLEKÄIK 549
321
893 Palupera jaam Reg nr ...
Tel nr ...
0.60 1.80
ÜLEKÄIK 549 321
91.60
91.70
91.80
91.90
92.10
91.70
91.80
91.10
91.20 91.30 91.40 91.50
91.60 91.70
91.80
91.60
91.20
91.30
91.40
91.50
91 .7091.
8091. 90
91.80
91.90
91.90
92.00
92.00
91.80
92.10
91.60 91.70
91.60
91.40 91.50
91.10 91.20 91.30
91.40
91.50
91.60
90.90
91.00
91.10
91.20
91.30
2+ 50
2+ 75
3+00
3+08
91.65
91.65
1.50
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/ /
/ /
/
/ /
/ /
/ /
/
/
EM 15
1V J0
01
58201:002:2110
58201:002:2410 Soo
58201:001:0094 5820089 Aasa tee
58201:001:0107 5820072 Raudteejaam-Veevõtu tee
58201:002:2630 Aasa
58201:002:2530 Uipsi
58201:002:1900 Niidu
58201:002:2520 Veevõtu
58201:002:0027 Palupera raudteejaam
58201:001:0108 5820072 Raudteejaam-Veevõtu tee
58201:002:1720 Lippingu
58201:002:2590 Juhani
58201:002:0022 Käsitöökoja
58201:002:1575 23164 Palupera jaama tee
/ /
/ /
/ /
/
/ /
/
/
/
/
/ /
/
/
/
1
1,1
/ /
1
1,2
/ /
/ /
/
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
1
1
4,3
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 36m, sügavus min 1,5m planeeritavast teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 27m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 35m, sügavus min 1,5m planeeritavast teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 18m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13,5m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 26m, sügavus min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 10m, sügavus min 1,0m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 80m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Käsitöökoja
LP Aasa
LP Veevõtu
LP Juhani
LP Uipsi
LP Lippingu
LP Soo
LP Papli
LP Soopaju
LP Palupera raudteejaam
2,4
3, 5
2, 9
6
3,5
0.26 km
0.365 km
0.44 km
0.555 km
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
2,3
3, 6
1
2, 6
2,6
3,2
2
1
1
464.86 km
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
/
/
/
/
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
4,1
2,6
2
"Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla põhiprojekt" Roadplan OÜ, töö nr 23025
TINGMÄRGID - Roadplan, töö nr 23025
Katastriüksuse piir
Teega külgneva vaba ruumi piir (V50 km/h - 4 m)
Projekteeritud tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=1 cm)
Projekteeritud kõnnitee äärekivi 80x200 (h=0 cm)
Projekteeritud tee servajooned Projekteeritud jalgtee / sõidutee tugipeenar
Projekteeritud teekattemärgistus
Projekteeritud kontrastriba (kollane)
Projekteeritud liiklusmärk (I suurusgrupp)
Likvideeritav liiklusmärk
Ümbertõstetav liiklusmärk
Projekteeritud sõidutee ab-katend Tüüp 1
Projekteeritud mahasõidud Tüüp 2
Projekteeritud kergliiklusteed ületav juurdepääs Tüüp 3*
Projekteeritud kergliiklustee ab-katend Tüüp 3
Projekteeritud betoonkivisillutiskatend Tüüp 4
Projekteeritud nõlvakindlustus munakividest Tüüp 8
Projekteeritud tugipeenar / killustikkatend Tüüp 5 / 6
Projekteeritud haljasalade murukate 7
Projekteeritud koorepurukate
Projekteeritud lehtpõõsas Punapaju ´Nana´
Projekteeritud lehtpõõsas Lodjapuu-põisenelas ´Andre´
Projekteeritud lehtpõõsas Veigela ´All Summer Red´
Projekteeritud lehtpõõsas Jaapani enelas´Japanese Dwarf´
Projekteeritud metalääris istutusala ümber Projekteeritud taktiilne hoiatuskivi (betoonkivi) Projekteeritud taktiilne suunakivi (betoonkivi) Projekteeritud jalakäijapiire (H=1,1 m) Projekteeritud takistus (H=0,9 m) Projekteeritud puitplank piirdeaed (H=2,0 m)
Likvideeritavad objektid
Likvideeritav joonobjekt (äärekivi, põrkepiire, aed)
Likvideeritav kate
Raadatav ala (võsa)
Projekteeritud kraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud truup Projekteeritud horisontaal (lõikevahe 10 cm) Projekteeritud horisontaal (lõikevahe 5 cm) Projekteeritud kõrgusarv Projekteeritud ootepaviljon Projekteeritud pink Projekteeritud prügikast Projekteeritud rattaparkla / varjualune
Perspektiivsed objektid - ehitusala
EVR poolt rajatavad perspektiivsed keevispaneelidest piirdeaed ja väravad
Projekteeritud ülekäiguraja valgusti mastil
Projekteeritud kergliiklustee valgusti mastil
Projekteeritud sõidutee ja parkla valgusti mastil
Projekteeritud välisvalgustuse kaabelliin
5m ulatus10 kV oleva liinipostist või toest
924
221 [I]
221
221
7.00
7.05
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
0 6/
08 /2
02 5
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
2
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
11 .1 4
Maaparandusehitise reguleeriv võrk KITSE-PANSKE-1, kood: 3101310060041/001
Te ek
ai ts
ev öö
nd
/
/
/
/
58201:002:2110 Soopaju
58201:002:0014 Madala
58201:002:0791 Madaliku
17101:001:1252 Silla
58201:002:0401 Udumäe
58201:002:1120 Silla
58201:002:0770 Papli
58201:002:0792 Madaliku
58201:002:1575 23164 Palupera jaama tee
1
3
1,1
3
3,4
1
3
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 80m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 84m, sügavus min 1,5m maapinnast ja truubitorust min 1,0m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 40m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Papli
LP Madaliku
LP Silla
2
0.785 km
2,3
3
2
Võrguga liitumispunkt kinnistupiiril, markerpall paigaldata liitumispunktist ca 3,7m kaugusele.
/
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/ /
/ /
/
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
06 /0
8/ 20
25
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
3
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/
/
/ /
/
/
/ /
///
/ /
/
/ /
/
/ /
/ /
/ /
/
/ /
/ /
/
/ /
/
17101:001:1198 Atsiääre
58201:002:0900 Tamme
69402:003:0193 Vahtre
58201:002:0760 Kase
17101:001:0930 Tammeserva
58201:002:0402 Udumäe
58201:002:0380 Atsi
69402:003:0182 Vaikmetsa
58201:002:0720 Udumäe
58201:002:0009 Pärgi
1
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 25m, sügavus min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 9m, sügavus min 1,0m teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Atsi
LP Vaikmetsa
3,6
1.115 km 3,3
3,5
2, 4
/ / 1
1,1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13,5m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Tamme 0.95 km
Võrguga liitumispunkt kinnistupiiril, markerpall paigaldata liitumispunktist ca 1,0m kaugusele.
/ /
/
/ /
/ /
/ /
/ /
/
EM152VJ001
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
1.02 km
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 70m, sügavus min 1,5m teemaast ning min 1,0m kraavi ja truubi põhjast. (puurauku sissetõmmatav toru 1xPE D50, 1250N)
1
LP Vahtre
Paigaldada side vahejaotuskapp, mille kõrgus maapinnast max 0,9m.
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
LP Pärgi LP Kase
1,6
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
4.0%
TUGIPEENAR
Peenra kindlustamine segu nr 6 (0/32)
Nõlva kindlustamine kasvupinnase (h=5-7 cm) ja murukülviga
1:3 (erandjuhtudel 1:1,5...2)
Peenra täide killustikuga (16/32) (h=18 cm)
Täitematerjal Tm105 (Kf 0,5 m/ööp)
Sõidutee nõlva taastamise tüüpjoonis
4.0%
Lõigata astmed lammutavasse nõlva ning nõlv täita ja tihendada astmeliselt. Astmete laius ja kõrgus rajada selliselt, et sinna paigaldatud materjal on tihendatav kuni vajaliku tihendustegurini (arvestuslikult laius 1,0 m ja kõrgus 0,3 m).
4.0%
4.0%
4.0%
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
06 /0
8/ 20
25
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
4
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
Digiallkirjad
Janek Lõhmus Teie 01.07.2025 LEONHARD WEISS OÜ [email protected] Meie kuupäev digiallkirjas 13-8/2481-3 [email protected]
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus – EST-MIIL-153 Tehnilised tingimused
Aktsiaselts Eesti Raudtee väljastab tehnilised tingimused fiiberoptilise maakaablil põhineva juurdepääsuvõrgu rajamiseks Palupera raudteejaama (58201:002:0027) kinnistule vastavalt esitatud taotlusele ja eskiisile:
1. Projekt raudteemaa piirides vormistada aktuaalsel geodeetilisel alusplaanil, mis peab vastama majandus- ja taristuministri määrusele nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“. Geodeetiline alusplaan kooskõlastada aktsiaseltsiga Eesti Raudtee.
2. Projekti asendiplaanile kanda aktsiaseltsi Eesti Raudtee raudteemaa piir ja raudtee kaitsevöönd ning kõikide rajatiste ja tehnovõrkude kaitsevööndid raudteemaa ulatuses.

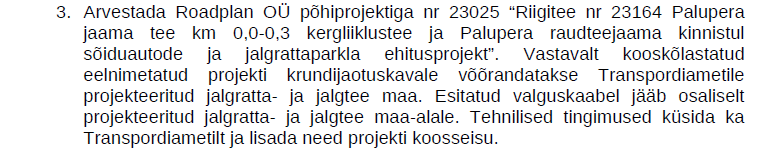

3. Arvestada Roadplan OÜ põhiprojektiga nr 23025 “Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla ehitusprojekt”. Vastavalt kooskõlastatud eelnimetatud projekti krundijaotuskavale võõrandatakse Transpordiametile projekteeritud jalgratta- ja jalgtee maa. Esitatud valguskaabel jääb osaliselt projekteeritud jalgratta- ja jalgtee maa-alale. Tehnilised tingimused küsida ka Transpordiametilt ja lisada need projekti koosseisu.
4. Tehnovõrkude projekteerimisel Palupera raudteejaama (58201:002:0027) kinnistul arvestada järgmist:
optika kaablid projekteerida ühes koridoris, et välistada liigset raudteemaa koormamist;
puurimiskaevikuid aktsiaseltsi Eesti Raudtee tehnovõrkude kaitsevööndisse mitte planeerida. Puurimiskaevikud näidata asendiplaanil ja lõikel, koos kõrgusliku sidumisega;
kaitsehülsi pealispinna sügavus raudteemaa ulatuses peab olema vähemalt 1,5 m maapinnast ja veeviimari põhjast;
horisontaalne vahekaugus raudteerajatisest peab olema vähemalt: - 5 m 10 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest); - 2 m 0,4 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest);
5. Esitada pikilõige tehnovõrgu paigaldusest raudteemaa ulatuses, millel näidata: kinnistute piirid (aadressid, katastritunnused); olemasolevate tehnovõrkude ning puurimiskaevikute asukohad ja sügavused
koos absoluutkõrgustega ning vahekaugustega.
aktsiaselts Eesti Raudtee, Telliskivi 60/2, 15073 Tallinn +372 615 8610 [email protected] äriregistri kood 11575838 KMKR nr EE101273859
6. Tagada kommunikatsioonide säilivus ja töö. Olemasolevate elektri-, side- ja turvangupaigaldiste vigastamise ohu korral ehitusobjektil või selle lähiümbruses ehitustegevuse tõttu näha projektis ette kaitsmise meetmed ja lahendused.
7. Tehnovõrkude horisontaalsed ja vertikaalsed vahekaugused peavad olema kooskõlas EVS 843 nõuetega.
8. Arvestada raudteemaal sõitva autotranspordi koormusega, mida tekitavad raudtee hooldussõidukid täismassiga 43 t, teljekoormusega 11,5 t.
9. Projekteeritavad rajatised ei tohi seada täiendavaid kitsendavaid tingimusi raudtee infrastruktuuri väljaehitamiseks. Vastavalt raudteeseadusele on raudteemaa raudtee ja raudteeinfrastruktuuri hoonete ja rajatiste alune ning nende teenindamiseks vajalik maa.
10.Raudteemaale planeeritud rajatiste ehitamiseks tuleb rajatiste tulevasel omanikul sõlmida isikliku kasutusõiguse (IKÕ) seadmise notariaalne leping. Projekti koosseisus esitada rajatiste IKÕ plaanid .pdf ja .dwg formaadis. Aktsiaselts Eesti Raudtee omandis olev hoonestusõigus koormatakse isikliku kasutusõigusega vastavalt aktsiaselts Eesti Raudtee nõukogu 15.12.2020 otsusega nr 130/8 kehtestatud põhitingimustele.
11.Eelnimetatud punktides kirjeldatud põhimõtted peavad kajastuma ehitusprojekti seletuskirjas ja joonistel. Käesolevad nõuded lugeda projekti lahutamatuks osaks.
12.Projekt esitada aktsiaseltsile Eesti Raudtee kooskõlastamiseks .pdf ja .dwg formaadis e-posti aadressile [email protected].
13.Tehnilised tingimused kehtivad üks (1) aasta ja võivad täieneda või muutuda projektlahendusest lähtuvalt.
Informatsiooniks, raudtee olemasolevate kommunikatsioonide kohta info saamiseks (geodeetilise alusplaani koostamisel) esitada e-posti [email protected] aadressile dwg - mõõtala joonis. Kirja pealkirjas märkida „andmepäring“.
Lugupidamisega
(allkirjastatud digitaalselt) Kaido Aettik taristudirektor
Lisa: isikliku kasutusõiguse põhitingimused
Teadmiseks: Transpordiamet ([email protected])
Rasmus Vaher 5887 8037
Vastavalt kehtivale aktsiaseltsi Eesti Raudtee hinnakirjale (leitav aadressil www.evr.ee) esitatakse Teile arve teenuse „Tehnilised tingimused – Raudteemaale projekti koostamiseks“ eest, maksumusega 150€ (ükssada viiskümmend eurot), millele lisandub käibemaks.
Lk: 1 / 3
Kinnitatud AS Eesti Raudtee nõukogu
15.12.2020 otsusega nr 130/8
ISIKLIKU KASUTUSÕIGUSE PÕHITINGIMUSED
1. Isikliku kasutusõiguse seadmine
1.1. Käesolevate tüüptingimuste eesmärgiks on pooltevaheliste suhete reguleerimine AS Eesti Raudtee omandis oleva Hoonestusõiguse koormamisel Rajatise omaniku kasuks seatava tasulise isikliku kasutusõigusega.
1.2. Isiklik kasutusõigus kehtib tähtajaga kuni Hoonestusõiguse lõppemiseni. 1.3. Isikliku kasutusõiguse kohaselt on Rajatise omanikul õigus omada
Hoonestusõiguse koosseisu kuuluval katastriüksusel rajatisi, kasutada rajatisi sihipäraselt ning samuti teostada kõiki töid, mis on vajalikud rajatiste ehitamiseks, remontimiseks, hooldamiseks, kasutamiseks ja likvideerimiseks.
2. Poolte õigused ja kohustused
2.1. Rajatise omanikul on õigus kasutada Hoonestusõigust isiklikust kasutusõigusest tulenevate õiguste teostamiseks kasutusõiguse alal, mis on vajalik rajatise ehitamiseks, kasutamiseks, hooldamiseks ja remontimiseks ning nõuda rajatise kaitsevööndi ulatuses kasutuspiirangute järgimist vastavalt õigusaktides sätestatule ja ehitusprojekti kooskõlastamisel Hoonestusõiguse omaniku poolt seatud tingimustele, kui Hoonestusõiguse omanikuga ei ole teisiti kokku lepitud.
2.2. Rajatise omanik peab viivitamata teavitama Hoonestusõiguse omanikku ehitustööde käigus ilmnenud vajadusest muuta ehitusprojektijärgset rajatise asukohta või füüsilisi parameetreid ning nõuetekohaselt kooskõlastama ehitusprojekti muudatuse Hoonestusõiguse omanikuga.
2.3. Kui Hoonestusõiguse omanik kooskõlastab ehitusprojekti muudatuse ja selle tõttu erineb rajatise kaitsevöönd juba seatud isikliku kasutusõiguse alast, on rajatise omanik kohustatud sõlmima isikliku kasutusõiguse seadmise lepingu muutmise lepingu ning kandma sellega seotud kulud.
2.4. Kui Hoonestusõiguse omanik ei kooskõlasta ehitusprojekti muudatust, on Rajatise omanik kohustatud oma kuludega rajatise ümber paigutama Hoonestusõiguse omaniku poolt varasemalt kooskõlastatud asukohta 30 päeva jooksul, kui Hoonestusõiguse omanikuga ei lepita kokku teisiti.
2.5. Rajatise omanik vastutab täies ulatuses nende kahjude eest, mis on tekkinud sellest, kui ehitatud ei ole Hoonestusõiguse omaniku poolt kooskõlastatud ehitusprojekti järgi.
2.6. Hoonestusõiguse igakordne omanik ei tee takistusi Rajatise omaniku töötajatele ja Rajatise omaniku volitatud isikule kasutusõiguse ala kasutamiseks ning kasutusõiguse alale juurdepääsuks nii jalgsi kui punktis 2.1 nimetatud tegevuseks mõistlikult vajalike sõidukite ja tehnikaga.
2.7. Rajatise omanik kohustub kasutusõiguse alal tehtavatest plaanilistest hooldus- ja remonttöödest teavitama Hoonestusõiguse igakordset omanikku vähemalt 30 päeva ette ja hoonestusõiguse ala kasutamise Hoonestusõiguse omanikuga eelnevalt igakordselt kirjalikult kooskõlastama.
2.8. Rajatise omanik võib avariiremondi vajaduse korral viivitamata kooskõlastust taotlemata alustada vajalike töödega, kohustudes sellest teatama esimesel võimalusel Hoonestusõiguse igakordsele omanikule.
Lk: 2 / 3
2.9. Kasutusõiguse teostamine Rajatise omaniku poolt ei tohi takistada Hoonestusõigusest tulenevate õiguste teostamist Hoonestusõiguse omaniku poolt ning seejuures kohustub Rajatise omanik järgima õigusaktidest tulenevaid piiranguid raudteeinfrastruktuuri suhtes, sh mitte takistama raudtee kaitsevööndis raudtee sihtotstarbelist kasutamist, halvendama raudtee seisundit ega ohustama liiklust.
2.10. Rajatise omanik peab nõustuma Hoonestusõiguse omaniku ettepanekul rajatise ümberpaigutamisega, kui see on Hoonestusõiguse omanikule vajalik raudteeinfrastruktuuri ümberehitamiseks või uue rajamisel.
2.11. Rajatise omanik on kohustatud rajatise hoidma seisukorras, mis ei ohustaks raudteeliiklust või raudteeinfrastruktuuri. Rajatise omanik peab oma kuludega viivitamata likvideerima raudteeinfrastruktuurile tekitatud avariiolukorra ning rakendama abinõusid, et vältida ohtu raudteeliiklusele.
2.12. Rajatise omanik ei tohi teha takistusi Hoonestusõiguse omanikule raudteerajatiste hooldus-, remondi- ja ehitustöödeks koos vajalike mehhanismidega.
2.13. Pärast kasutusõiguse alal teostatud ehitus-, hooldus-, remont- või likvideerimistööde lõpetamist on Rajatise omanik kohustatud heakorrastama kasutusõiguse ala ning taastama oma kulul Hoonestusõigusega koormatud kinnistu tööde alustamisele eelnenud seisundi.
2.14. Rajatise omanik võib isiklikust kasutusõigusest tulenevate õiguste ja kohustuste teostamise üle anda kolmandale isikule, teatades sellest Hoonestusõiguse omanikku 30 päeva jooksul alates kasutusõiguse üleandmisest.
2.15. Hoonestusõiguse igakordne omanik ja Rajatise omanik kohustuvad järgima ja samuti nõudma nende volitusel Hoonestusõigusega koormatud kinnistul tegutsevatelt kolmandatelt isikutelt kehtivate õigusaktidega kaitsevööndites kehtestatud piirangute järgimist.
2.16. Hoonestusõiguse omanik võib avariiremondi vajaduse korral viivitamata kooskõlastust taotlemata alustada vajalike töödega, kui ta teatab sellest esimesel võimalusel Rajatise omanikule.
2.17. Hoonestusõiguse igakordne omanik ja Rajatise omanik kohustuvad informeerima kirjalikku taasesitamist võimaldavas vormis teist poolt Hoonestusõiguse võõrandamisest, ühendamisest ja jagamisest või isikliku kasutusõiguse võõrandamisest.
2.18. Hoonestusõiguse igakordne omanik ja Rajatise omanik tagavad Hoonestusõiguse võõrandamise korral kõigi lepingust tulenevate Hoonestusõiguse omaniku õiguste ja kohustuste ülevõtmise isiku poolt, kellele Hoonestusõigus võõrandatakse ning isikliku kasutusõiguse võõrandamise korral kõigi lepingust tulenevate Rajatise omaniku õiguste ja kohustuste ülevõtmise isiku poolt, kellele isiklik kasutusõigus võõrandatakse. Kui vastavalt Hoonestusõiguse omanik võõrandab Hoonestusõiguse või Rajatise omanik võõrandab isikliku kasutusõiguse, kohustub ta tagama kõigi lepingust tulenevate õiguste ja kohustuste ülevõtmise isiku poolt, kellele ta vastavalt lepingu eseme või isikliku kasutusõiguse võõrandab.
3. Poolte vastutus
3.1. Pooled kannavad täielikku varalist vastutust lepingu rikkumise või mittekohase täitmisega tekitatud otsese varalise kahju eest.
Lk: 3 / 3
4. Isikliku kasutusõiguse tasu
4.1. Rajatise omanik maksab Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu seitse koma viis protsenti (7,5 %) kasutusõiguse ala maa maksustamishinnast, millele lisandub käibemaks. Tasu maksmine toimub üks kord aastas vastavalt esitatud arvele.
4.2. Kui kasutusõiguse ala on vajalik avalikule teele (sh jalgratta- ja jalgtee, jalgtee, jalgrattatee ja kõnnitee), mille osas omaniku ülesandeid täidab riik või kohalik omavalitsus, siis Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu ei maksta. Tee osaks loetakse tunnel, sild, viadukt ja muud liiklemiseks kasutatavad ning tee toimimiseks vajalikud rajatised. Kui kasutusõiguse ala on vajalik tehnovõrgu rajatisele, mille osa kinnisasjal on vajalik ainult Hoonestusõiguse omanikule teenuse tarbimiseks, siis Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu ei maksta.
5. Isikliku kasutusõiguse lõpetamine
5.1. Isikliku kasutusõiguse võib lõpetada enne tähtaja saabumist koormatud Hoonestusõiguse omaniku ja Rajatise omaniku vahelise notariaalselt tõestatud kokkuleppega või muudel seaduses toodud alustel.
6. Rajatise omaniku nõusolek Kinnistu jagamiseks ja koormamiseks
6.1. Rajatise omanik annab Hoonestusõiguse igakordsele omanikule oma tagasivõetamatu nõusoleku:
6.1.1. Kinnistu jagamiseks selliselt, et Rajatise omaniku kasuks seatud isiklik kasutusõigus jääb koormama, vaid Kinnistu jagamise tulemusena tekkivat kinnistut, kus asub rajatis ja Rajatise omaniku kasuks seatud isiklikku kasutusõigust ei kanta üle Kinnistu jagamise tulemusena tekkivatele kinnistutele/katastriüksustele, kus rajatis ei asu.
6.1.2. Hoonestusõiguse kolmandate isikute õigustega, sealhulgas hüpoteekidega ja servituutidega, koormamiseks ning Hoonestusõiguse suhtes kasutuskorra kokkulepete sõlmimiseks ja Rajatise omaniku kasuks seatud servituutidega samale järjekohale kandmiseks tingimustel hoonestusõiguse omaniku enda äranägemisel, samuti Kinnistule ja Hoonestusõigusele enne käesoleva lepinguga seatavat isiklikku kasutusõigust seatud kolmandate isikute õiguste, sh servituutide, muutmiseks ja vastavate kannete tegemiseks kinnistusraamatusse, tingimustel Hoonestusõiguse / Kinnistu omaniku enda äranägemisel.
6.1.3. Hoonestusõiguse lõppemiseni Hoonestusõigust koormava isikliku kasutusõiguse kinnistusraamatust kustutamiseks tingimusel, et kinnistamisavalduse Hoonestusõiguse ja isikliku kasutusõiguse kinnistusraamatust kustutamiseks esitatakse üheaegselt ja ühes dokumendis.
6.1.4. Hoonestusõiguse ühendamiseks ja jagamiseks Hoonestusõiguse omaniku äranägemisel.
Tere
Palume väljastada tehnilised tingimused sidekaabli paigalduseks 71 Rõngu-Otepää-Kanepi tee ja 23164 Palupera jaama tee kinnistutele.
Manuses on ära toodud projektlahendus, kus näha soovitav kaablitrassi kulgemine.
Samuti on manuses Eesti Raudtee tehnilised tingimused, mis seavad tingimused, et Transpordiamet ka väljastaks projektile omad tingimused.
Lugupidamisega
LEONHARD WEISS OÜ
Energeetikaehituse divisjon
Projekteerimisosakond
Janek Lõhmus
Vanemprojekteerija
Kassisilma 8, Räni alevik, Kambja vald, Tartumaa 61708
Mob +372 53 477 135
http://www.leonhard-weiss.ee
LEONHARD WEISS grupi ettevõte
Meie juriidiliste teadetega tutvumiseks külastage meie kodulehte.
Digiallkirjad
LEONHARD WEISS OÜ Vesse 8 Tel +372 601 2285 [email protected] Registrikood 12083348 11415 TALLINN EL10665798-0001 www.leonhard-weiss.ee
TELLIJA: Eesti Andmesidevõrgu AS TÖÖPROJEKT Registrikood: 14539659 Aadress: Soinaste 8a, Tartu linn, Tartu maakond 50405 Tel: +372 622 5237 E-post: [email protected]
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus –
EST-MIIL-153(köide 2) SELETUSKIRI
Projektijuht: Janek Lõhmus
Nr 10769K4
Tartu juuni 2025
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 2/12
Käesoleva projekti koostamisest võtsid osa:
Projektijuht ja Janek Lõhmus vastutav projekteerija [email protected]
GSM +372 53 477 135 Pädevustunnistuse nr EL-021-21
Maalepingute sõlmija Kaili Lilleleht [email protected] GSM +372 52 07 008
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 3/12
Sisukord
1. Üldosa ...................................................................................................................................... 4 1.1. Asukohaplaan ................................................................................................................... 4 1.2. Lähteandmed .................................................................................................................... 4 1.3. Normdokumendid .............................................................................................................. 4 1.4. Uuringud ........................................................................................................................... 5
2. Projekti piirangud...................................................................................................................... 5 2.1. Sideehitise kaitsevöönd ning maakasutus ......................................................................... 5 2.2. Maaparandusehitiste piirkonnad ja piirangud ..................................................................... 6 2.4. Muud piirangud ................................................................................................................. 7
3. Sidevõrk ................................................................................................................................... 8 3.1. Võrgu kirjeldus .................................................................................................................. 8 3.2. Liitumispunkt(id) baasvõrguga – MTÜ Eesti Andmesidevõrk ............................................. 9 3.3. Sidevõrk maaliinina - mikrotorustik .................................................................................. 10 3.4. Tähistused....................................................................................................................... 10
4. Demontaaž ja jäätmete käitlemine .......................................................................................... 11 5. Pinnasekatete taastamine ja kõrghaljastuse säilitamine ......................................................... 11 6. Ehitustööde dokumenteerimine ja järelevalve ......................................................................... 11
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 4/12
1. Üldosa
Projekti raames rajatakse fiiberoptilisel (maa)kaablil põhinev juurdepääsuvõrk (Tartu maakond, Elva vald, Palupera ja Kõduküla küla), millega luuakse abikõlbulikele aadressiobjektidele liitumisvõimalus, mis tagab lairibateenuse allalaadimiskiirusega üks gigabitt sekundis. Projekti raames rajatakse passiivne taristu, mis tagab tehnoloogia neutraalsuse operaatoritele, kes loodavas juurdepääsuvõrgus lairibateenuseid pakuvad. Liitumisvõimaluse loomine tähendab, et aadressiobjekti kinnistupiirile või selle vahetusse lähedusse luuakse lõpp-punkt. Täpne lõpp-punkti asukoht fikseeritakse projekteerimisel koordinaatidega ning lõpp-punkti asukoht tähistatakse maapinda maetava markerpalliga.
1.1. Asukohaplaan
Joonis 1.1. Projekteeritud objekti asukohaplaan (allikas kaart.delfi.ee)
1.2. Lähteandmed
Objekti projekteerimisel on aluseks võetud järgmised dokumendid, tehnilised tingimused ja varem projekteeritud projektlahendused: - Eesti Andmesidevõrgu AS projekteerimise ja ehitamise hankedokumendid – „Tartu maakond,
Elva vald, Hellenurme küla, Mõisanurme küla, Palupera küla ja Raigaste küla piirkonna valguskaabli sidelahendus“ - EST-MIIL-153 (Elva)“
- Tehnilised tingimused – Mittetulundusühing Eesti Andmesidevõrk, 30.10.2024 nr TLVT24022 -1…6.
- Projekteerimistingimused – Elva Vallavalitsus, 13.12.2024 nr 2411802/03850
1.3. Normdokumendid
Siderajatise projekteerimisel on lähtutud Eesti Vabariigi seadustest ja õigusaktidest, Eesti Standardikeskuse poolt välja antud ehitusvaldkonna standarditest ja juhendmaterjalidest. Projekti koostamisel aluseks võetud olulisemad standardid ja normid: - Ehitusseadustik ja sellest tulenevalt kehtestatud nõuded; - Raudteeseadus ja sellest tulenevalt kehtestatud nõuded; - Seadme ohutuse seadus ja sellest tulenevalt kehtestatud nõuded;
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 5/12
- Liiklusseadus ja sellest tulenevalt kehtestatud nõuded; - Jäätmeseadus ja sellest tulenevad kehtestatud nõuded; - Majandus- ja taristuministri 09.11.2020 määrus nr 71 „Raudtee tehnokasutuseeskiri“; - AS Eesti Raudtee tegevuseeskiri koos lisadega (http://www.evr.ee/); - Majandus- ja taristuministri 17.07.2015 määrus nr 97 „Nõuded ehitusprojektile“; - Majandus- ja taristuministri 14.04.2016 määrus nr 34 „Topo-geodeetilisele uuringule ja
teostusmõõdistamisele esitatavad nõuded“; - Majandus- ja taristuministri 14.02.2020 määrus nr 3 „Ehitamise dokumenteerimisele,
ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded;
- Majandus- ja taristuministri määrus 05.06.2015 nr 57 „Ehitise tehniliste andmete loetelu ja arvestamise alused“;
- EVS 843:2016 Linnatänavad; - EVS 932:2017 Ehitusprojekt; - EVS 907:2010 Rajatise ehitusprojekt; - Transpordiameti riigiteede normdokumendid; - Telia Eesti AS-i juhendmaterjal: „Tüüpsituatsioonid kaevetöödel ja võimalikud kaitsemeetodid
liinirajatiste säilitamiseks“; - Elektrilevi OÜ normdokumendid:
https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView&ExpandView; - Elva valla kaevetööde eeskiri, 23.04.2018 nr 32
1.4. Uuringud
- Topo-geodeetiline alusplaan tehnovõrkudega – Geopartner OÜ, töö nr GEO 24-4624.
2. Projekti piirangud
Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohalikku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.
Käesolev projekt ei sisalda ehitustööde organiseerimise osa. Ehitustööde teostaja lahendab tööde teostamise tehnoloogilise järjekorra koos sellega kaasnevate töödega, sh ehitusaegsete ajutiste tehnovõrkude rajamine või ümberehitus. Lahendused ajutistele ümberehitustele kuuluvad ehituse töövõttu. Ehitustööde käigus ja sidepaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
2.1. Sideehitise kaitsevöönd ning maakasutus
Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded. (Määrus kehtestatakse ehitusseadustiku § 70 lõike 8 alusel) ....
§ 14. Sideehitise kaitsevöönd Sideehitise kaitsevööndi ulatus on mõlemal pool sideehitist:
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 6/12
1) maismaal – 1 meeter sideehitisest või sideehitise välisseinast sideehitisega paralleelse mõttelise jooneni või tõmmitsatega raadiomasti korral 1 meeter välimiste tõmmitsate vundamendi välisservast ühendades tõmmitsad mõtteliseks kolmnurgaks, vabalt seisva masti korral 1 meeter vundamendi välisservast; 2) siseveekogudel – 100 meetrit sideehitise keskjoonest; 3) merel – 0,25 meremiili sideehitise keskjoonest.
Käesolevas projektis seadustatakse maakasutus baasvõrgu kaevust kuni lõpp-punktideni - nt notariaalne servituudi leping või sundvaldus. Kliendiliine (lõpp-punktist hoonesse paigaldatav sidevõrgu osa maaliinina) ei seadustata kuna need jäävad maaomaniku enda omandisse ja maale.
2.2. Maaparandusehitiste piirkonnad ja piirangud
Ehitustegevused toimuvad järgmistel maaparandusehitise maa-aladel: - KITSE-PANSKE-1, kood: 3101310060041/001 Tagada maaparandusehitiste drenaažisüsteemi elementide (dreenid, drenaažikaevud ja drenaažisuudmed) nõuetekohane toimimine. Enne valguskaabli rajamise töid tuleb töövõtjal objektil üles otsida ja tähistada töödeaegse tähisega drenaažitorustiku tegelik asukoht, et vältida drenaaži lõhkumist. Rajatav mikrotorustik tuleb paigaldada vähemalt 0,5 m dreenidest ja kollektoritest sügavamale. Drenaažiga ristumisel tuleb tööd dokumenteerida ning kõik materjalid pärast tööde teostamist Eesti Geoloogiateenistusele edastada. Purunenud drenaažitoru parandamisel ja drenaažikaeviku kinniajamisel järgida juhendites toodud nõudeid. Drenaaži lõhkumisel tuleb kahjustunud/purunenud torud asendada ligilähedase siseläbimõõduga nõuetekohase, tugevdatud, seest sileda pinnalise toruga või drenaažitoruga, ühenduskohad katta geotekstiiliga ja taastada drenaaži toimimine. Tööde käigus purunenud drenaažitorustik tuleb ära parandada ja avatud drenaažikaevik tuleb sulgeda esimesel võimalusel hiljemalt mõne päeva jooksul, et lahtisesse drenaaži ei pääseks pinnast vms. Dreenide ja kollektorite parandamisel juhinduda järgmistest juhenditest: - Drenaažitorustiku parandamise juhend - Savitorudreeni parandamine plastist teleskooptoru abil - Savitorukollektori parandamine teleskooptoru abil Maaparandusehitiste alad ja ristumised drenaažiga on näidatud asendiplaanilistel joonistel.
2.3. Sidevõrgu paiknemine riigimaanteel Ehitustegevused toimuvad järgmistel riigimaantee maa-aladel:
Tee nr ja nimi Siderajatis teemaal, km
Siderajatise ristumised teega, km
Siderajatis tee kaitsevööndis, km
71 Rõngu-Otepää-Kanepi tee 4.99 – 5.09 km 4.99 km 5.09 km
23164 Palupera jaama tee 0.00 km – 0.02 km 0.26 km 0.365 km 0.44 km 0.555 km 0.785 km 0.99 km 1.03 km 1.115 km
0.02 – 1.115 km
Enne ehituse algust tuleb koostada riigitee ehitusaegse liikluskorralduse projekt ja kooskõlastada Transpordiametiga.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 7/12
2.4. Muud piirangud
Telia Eesti AS - Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada
sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele. Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest.
- Telia kaitsevööndis kaevetööde teostamise nõuded vastavalt juhendile "Tüüpsituatsioonid kaevetöödel ja võimalikud kaitsemeetodid" (vt. https://www.telia.ee/partnerile/ehitajale- arendajale/juhendid/).
- Ristumiskohtadel Telia sideehitised peavad olema kaitstud kaitsetorudega, tagada nõuetekohased vahekaugused (kujad) teiste kommunikatsioonidega. Vajadusel süvendada Telia sideehitised normatiiv sügavusele.
- Sidekaabliga väga lähedal paralleelkulgemisel tuleb kaevetööd sügavamal kui 0,3m teha käsitsi.
- Enne kaeviku kinni ajamist, korraldada Telia esindajaga Telia sideehitiste kaitsmise korralised ülevaatused. Teostatud töödele koostada Telia järelevalve spetsialistiga kaetud tööde akt.
- Ehitustööde ajal võtta Töövõtjal kasutusele kõik kaitsemeetmeid vältimaks olemasolevate siderajatiste vigastamist.
- Kaevetööd Telia sideehitiste kaitsevööndis on lubatud teostada ainult Telia järelevalve spetsialisti kirjaliku loa alusel.
- Telia Eesti AS liinirajatiste võimalik väljakanne, abinõude rakendamine liinirajatiste kaitseks ja isikliku kasutusõiguse (servituudi) lepingute sõlmimine väljakantavatele osadele toimuvad Tellija kulul, vastavalt "Asjaõigusseaduse Rakendusseadusele § 15 ”. Rekonstrueeritavad liinirajatised jäävad Telia Eesti AS omandisse.
- Enne Telia Eesti AS sideehitise ümberpaigutamist ja/või ümberehitamist peab ümberehitamisest huvitatud isik sõlmima Telia Eesti AS-ga ümberpaigutamise ja/või ümberehitamise lepingu.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 8/12
3. Sidevõrk
3.1. Võrgu kirjeldus
Projekti raames rajatav juurdepääsuvõrk algab baasvõrgu liitumispunktist kulgedes edasi võrgusõlme, mis omakorda on ühendatud aadressiobjektide lõpp-punktidega.
- Võrgusõlm: elektrita välikapp maapinnal, kus asuvad splitter-paneelid. Iga aadressiobjekti lõpp-punkti ja võrgusõlme paneeli vahel on keevitatud 1 kiud ning iga aadressiobjekti kohta on paneelis üks port.
- Tehnilise lahenduse jada on järgmine: Operaatori sideühendus baasvõrgus -> võrgusõlme(de) splitter -> võrgusõlme(de) paneel -> lõpp-punkt.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 9/12
- S (joonisel): splitter. Iga operaatori kohta on üks splitter koos paneeliga, kokku on viis splitterit. Splitterid ja paneelid võivad olla koos ehk võib kasutada splitter-paneeli.
- n (joonisel): tähistab aadressiobjektide arvu lõpp-punktides. - Võrgusõlmes maksimaalne kiu splittimiste arv on 64. - Võrgusõlme(de) splitteritest kokku väljuv minimaalne kiudude arv paneeli(desse) on võrdne
viiekordse aadressiobjektide arvuga, millele antud projektis luuakse liitumisvõimalus juurdepääsuvõrguga.
- Kõigil operaatoritele paigaldatakse ühesugused splitterid ning väljuvate kiudude arv on kõigil sama.
- Võrgusõlme ja aadressiobjekti vahel lubatud suurimaks sumbuvuseks on 25dB.
3.2. Liitumispunkt(id) baasvõrguga – MTÜ Eesti Andmesidevõrk
Elektroonilise side alased tehnilised tingimused nr TLVT24022-4: Liitumispunkt:
- ASV Sidekapp ES013J06, milles jätkumuhv ES013M11. Paigaldada ASV trassile pealt paigaldatav sidekaev (Vesimentor). Ligikaudne asukoht X/Y: 6445024, 636823. Sidekaevu tähis ES013K21-2.
Tingimused: - Sidekaevust ES013K21-2 rajada multitoru Eesti Andmesidevõrgu AS võrgusõlmeni. - Sidekapist ES013J06 puhuda vähemalt 96f kaabel nr 2 torus (oranž) läbi sidekaevu
ES013K21-2 , Eesti Andmesidevõrgu AS võrgusõlmeni. Lõigu tähis ES013L01-2. - Sidekapis ES013J06 jätta kaablivaru 15m ja sidekaevus ES013K21-2 jätta kaablivaru 30m. - Sidekaevus ES013K21-2 paigaldada uuele kaablile eraldiseisev harumuhv (STC HTM-LT4-
96), kaablid tuua muhvi sisse ning valmistada ette nõuetekohaselt. Keevitused teostab ASV lepinguline hoolduspartner vastavalt kiuskeemile mis väljastatakse sideoperaatori klienditellimuse KLT alusel. Muhvi tähis ES013M11-2.
- Enne kaabli ühendamist jätkumuhvi ES013M11, tuleb teenust pakkuval sideoperaatoril tellida ASV-lt klienditellimus KLT.
- Sidekaevus ning mikrotorudes olevad kaablid ja planeeritav jätkumuhv jäävad Mittetulundusühing Eesti Andmesidevõrk (ASV) omandisse.
- Piiritluspunktiks on sidekaevu ES013K21-2 kaevusein. - ASV sidevõrguga seonduv sidetrassi teostusjoonis ning fotod edastada ASV-le koos KLT
tööga digitaalselt [email protected].
Mittetulundusühing Eesti Andmesidevõrk elektroonilise sidevõrgu säilimiseks on vajalik ehitusprojektis ette näha järgmised punktid:
- Projekti koostaja peab leidma lahenduse ja koostama projekti selliselt, et tagada Mittetulundusühing Eesti Andmesidevõrk (ASV) töötavate ühenduste toimimise.
- Projektis näha ette kõik vajalikud tööd siderajatiste kaitsmiseks, tagamaks nende säilivus ehitustööde käigus, tagada normatiivsed sügavused ja vahekaugused.
- Liinirajatiste võimalik väljakanne, abinõude rakendamine liinirajatiste kaitseks ja isikliku kasutusõiguse (servituudi) lepingute sõlmimine väljakantavatele osadele toimuvad ehitustööde Tellija kulul.
- ASV sidetrassi ehitamine on lubatud teostada ainult sidetööde litsentsi omaval firmal ja ASV poolt väljastatud tööloa alusel.
- Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist.
- Tööd teostada ASV volitatud esindaja, Kaneti OÜ järelevalve töötaja juuresolekul. - Ehitusprojekt esitada kooskõlastamiseks digitaalselt [email protected]. - Tööde teostamine ASV sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult
Kaneti OÜ järelvalvajaga. Hiljemalt 3 tööpäeva enne kaevetööde alustamist eelnimetatud kaitsevööndis tuleb vormistada kirjalik tegutsemisluba. ASV liinirajatise kaitsevööndis
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 10/12
tegutsemiseks saata e-kiri [email protected] vastavalt tööde teostaja, tellija, omanikujärelevalve, tööde iseloomu, asukoha, teostamise aja ja vastutava isiku kontaktandmetega.
3.3. Sidevõrk maaliinina - mikrotorustik
Ehitustööde teostamiseks tuleb taotleda ja saada omavalitsusest kaeveluba. Mikrotorustiku paigaldussügavuse üldnõuded:
- haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui
3 meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all,
künnimaal min 1,0 m. Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule:
- riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning 750 N tugevuses kaitsetorus.
- riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N tugevuses kaitsetorus.
Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel. Mikrotorustiku paigaldusel pidada kinni tootja poolt ette antud väikseimast lubatud painderaadiusest. Ristumisel kõrvalteede ja kraavidega vältida järske nurki. Paigaldatava trassi ja täiendava kaitsetoru vahed tihendada montaaživahu abil. Ristumistel teiste maakaablite, vee- ja kanalisatsioonitorudega, tuleb trassi paigaldussügavus täpsustada kohapeal, ehituse käigus, tehes kindlaks nende täpse asukoha ja suuna. Minimaalsed püstvahekaugused ristumisel maa-aluste objektidega on järgmised: • ÜVK torustik ja kaev ( kanali,toru, kaevu välispind) 0,3 m; • kaugküttetorustik (kanali või toru välispind) 0,2 m; • alla 1000 V elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,2 m; • 1 - 110 kV elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,3 m; • sidekaabel või - kanalisatsioon (olemasolev kaabel peab paiknema kõrgemal) 0,3 m; • drenaaž ja truubitoru 0,5 m. Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
3.4. Tähistused
Pinnasesse paigaldatav sidevõrk tähistada vastavalt määrusele: „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.
Pinnasesse paigaldatav sidetrass mikrotorustik tähistada märkelindiga, millele on kirjutatud: „ETTEVAATUST VALGUSKAABEL“.
Kaevudesse paigaldada markerpall ja kajastada koos numbriga teostusjoonisel. Pinnasesse paigaldatava mikrotorustiku puhul kasutada tuvastustraati, mis peab olema
mõlemast toru otsast ligipääsetav. Tuvastustraat peab olema signaaligeneraatoriga ühendatav ja otste vahelises lõigus metalliliselt ühendatud, kuid maast isoleeritud.
Tuvastustraadi mõlemad otsad maandada ja maandusühendus teostada selliselt, et tuvastustraati oleks võimalik tuvastussignaal genereerida (maandusühendus peab olema korduvalt taasavatav).
Liinitrasside tähistamise eesmärk on informeerida ning hoiatada sideliinirajatiste olemasolust, lihtsustada hooldustöid, sideliinirajatiste asukoha määramist ja vältida sideliinirajatiste vigastamist.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 11/12
4. Demontaaž ja jäätmete käitlemine
Jäätmete käitlemisel tuleb lähtuda jäätmeseadusest. Tööplatsilt koguda kokku ja sorteerida tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (mikrotorude jupid, pakendid vms). Tekkinud ehitusjäätmed taaskasutatakse või kõrvaldatakse nõuetele vastavas ehitusjäätmete käitluskohas. Ehitusjäätmeid käitlev isik peab omama sellekohast jäätmeluba või olema ehitusjäätmete käitlejana registreeritud Keskkonnaametis. Ehitusjäätmeid, mida jäätmevaldaja ei taaskasuta, ei tohi anda vedamiseks, kõrvaldamiseks või taaskasutamiseks üle isikule või ettevõttele, kellel puudub vastav jäätmeluba või kes ei ole ehitusjäätmete vedajana registreeritud Keskkonnaametis.
5. Pinnasekatete taastamine ja kõrghaljastuse säilitamine
Peale tööde või töölõigu lõpetamist taastada ehitustööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne) esialgses mahus kaevetöödele eelnevasse seisundisse, kui joonistel ei ole ette nähtud teisiti. Taastamise mahud on ära näidatud asendiplaanil ja töömahtude tabelis.
Peale tööde või töölõigu lõpetamist tuleb töövõtjal taastada ehitustööde käigus rikutud või eemaldatud kinnistute piirimärgid.
Ehituskaevikust väljakaevatava ja tagasitäiteks mittekasutatava pinnase ladustamise asukoht kooskõlastada kohaliku omavalitsusega ning vedada litsentseeritud püsijäätmete käitluskohata. Kaevise teisaldamisel tuleb lähtuda maapõueseaduses toodud nõuetest.
Vältida trasside vahetus läheduses säilitatavate puude vigastamist. Puude puhul on kaitsetsoon minimaalselt puu võra ristprojektsioon maapinnal. Nendes kohtades, kus on oht mehhanismiga puud vigastada, tuleb puudele paigaldada tüvekaitsmed. Tüve ümber siduda püstised lauad, laudade ja tüve vahele panna pehmendus (kivivill, autokummid, vms). Laudadest kaitse peab ulatuma kogu tüve ulatuses võrani. Jälgida tuleb, et ehitustööde käigus ei vigastataks puude oksi.
Puude võra tsoonis vältida pinnase kuhjamist ning raskete veokite liikumist, mis kahjustavad puu juurte ainevahetust. Puu ühel või mitmel küljel ei tohi kõiki juuri läbi raiuda, tekib puu ümberkukkumise oht. Üle 4 cm läbimõõduga juuri ei tohiks läbi raiuda, see muudab puu altiks haigustele. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi ja seda ka vaid puu ühelt küljelt. Kui see on siiski vältimatu, tuleb juured läbi lõigata teravalt (järsult) - lõikekoht ei tohi jääda narmendav või ebaühtlane. Paljastunud juured tuleb katta nii ruttu kui võimalik mulla, multši või niiske kangaga. Läbilõigatud puujuuri kaitstakse järgmiselt: kaevise sein toestatakse maasse taotud vaiade vahele tõmmatud võrgu ja kotiriidega (kõdunev kotiriie jäetakse maasse) ning juurte ja kaevise seina vahe täidetakse liiva- ja turbasegust kihiga, kuhu peale kaevetööde lõppu kasvavad juured. Kui kaevist hoitakse pikemalt lahti, kaetakse kaevise puupoolne serv kilega, mis ei lase kastmisveel välja nõrguda ning puud kastetakse iga päev. Kaevise kinniajamisel säilitada turba ja liivasegu kinnihoidev kangas, kile eemaldada. Puid tuleb kaitsta ka juhul kui maapinda tõstetakse üle 20 cm. Sel juhul on lihtsamaks abinõuks jätta lohk ümber puutüve.
Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja sellega piirneval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.
6. Ehitustööde dokumenteerimine ja järelevalve
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikus toodud kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.
LEONHARD WEISS OÜ 10769K4 Tartu maakond, Elva vald, Palupera ja Kõduküla küla
piirkonna valguskaabli sidelahendus - EST-MIIL- 153(köide 2)
3.06.2025 lk 12/12
4.5 0
2.2 7
2.0 0
2.50
R5
5.00
5.00
5.00 2.50
R5
2.50
221
43 5
445
435
44 5
0.50
R15
557
R3
946a
Pe rsp
. tu gis
ein to
rup iire
ga
Pe rsp
. k on
tak tm
as ti v
un da
me nt
Ol ol
pla tvo
rm la
mm uta
tak se
pä ras
t u ue
pl atv
orm i e
hit am
ist
Kü ün
on la
mm uta
tud
90.70
90.70
90.80
90.80
90.90
90.90
91.00
91.00
91.10
91.20
91.30 91.30
91.40 91.40
91.40
91.50
91.60
91.70
91.80
91.90
92.00
92.10
92.10
91.3091 .30
91.40
91 .4091
.50
-0+02+00
0+ 25
0+ 50
0+ 75
1+ 00
1+ 25
1+ 50
1+ 75
2+ 00
2+ 25
2+ 50
Teekaitsevöönd
Teekaitsevöönd
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/
/ /
4.99 km
EM153J004
58201:002:1890 Pallavi
58201:002:2290 Lille
58201:002:0043 Alasi
58201:002:0802 71 Rõngu-Otepää-Kanepi tee
71 Rõngu-Otepää-Kanepi tee
58201:002:0037 Väike-Pritsu
58201:002:2670 71 Rõngu-Otepää-Kanepi tee
58201:002:0801 Sepa
58201:002:2570 Sooserva
58201:002:0852 Vääna
58201:002:1575 23164 Palupera jaama tee
58201:001:0201 71 Rõngu-Otepää-Kanepi tee
58201:002:2640 Rahu
58201:002:0840 Koka
17101:001:1007 Lille
17101:001:1113 Kraavi
58201:002:0042 Pihi
58201:002:0851 Vääna
17101:001:1235 Küüni
Mittetulundusühing Eesti Andmesidevõrk tehnilistest tingimustest väljavõte Liitumispunkt: · ASV Sidekapp ES013J06, milles jätkumuhv ES013M11. · Paigaldada ASV trassile pealt paigaldatav sidekaev (Vesimentor). · Ligikaudne asukoht X/Y: 6445024, 636823 Sidekaevu tähis ES013K21-2. Tingimused: · Sidekapist ES013J06 rajada Mikrotorustik Eesti Andmesidevõrgu AS võrgusõlmeni. · Sidekapist ES013J06 puhuda vähemalt 96f kaabel nr 2 torus (oranž) läbi sidekaevu ES013K21-2 , Eesti Andmesidevõrgu AS võrgusõlmeni. Lõigu tähis ES013L01-2. · Sidekapis ES013J06 jätta kaablivaru 15m ja sidekaevus ES013K21-2 jätta kaablivaru 30m. · Sidekaevus ES013K21-2 paigaldada uuele kaablile eraldiseisev harumuhv (STC HTM-LT4-96), kaablid tuua muhvi sisse ning valmistada ette nõuetekohaselt. Keevitused teostab ASV lepinguline hoolduspartner vastavalt kiuskeemile mis väljastatakse sideoperaatori klienditellimuse KLT alusel. Muhvi tähis ES013M11-2. · Enne kaabli ühendamist jätkumuhvi ES013M11, tuleb teenust pakkuval sideoperaatoril tellida ASV-lt klienditellimus KLT. · Sidekaevus ning mikrotorudes olevad kaablid ja planeeritav jätkumuhv jäävad Mittetulundusühing Eesti Andmesidevõrk (ASV) omandisse. · Piiritluspunktiks on sidekaevu ES013K21-2 kaevusein. · ASV sidevõrguga seonduv sidetrassi teostusjoonis ning fotod edastada ASV-le koos KLT tööga digitaalselt [email protected].
58201:002:0027 Palupera raudteejaam
58201:002:0027 Palupera raudteejaam
58201:002:1571 71 Rõngu-Otepää-Kanepi tee
17101:001:1114 23164 Palupera jaama tee
ES013K21-2
/
/
/
/
/
/
/
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
2
1,8
/ /
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 14m, sügavus min 1,5m teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 91m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 48m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
5,2
5
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 27m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
3
5.09 km
0.00 km
2,9
1,7
3,5
0.02 km
km
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
2
2,5
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP Vääna LP Pallavi
465.23 km
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
1
6,2
5,4
4,7
"Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla põhiprojekt" Roadplan OÜ, töö nr 23025
TINGMÄRGID - Roadplan, töö nr 23025
Katastriüksuse piir
Teega külgneva vaba ruumi piir (V50 km/h - 4 m)
Projekteeritud tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=1 cm)
Projekteeritud kõnnitee äärekivi 80x200 (h=0 cm)
Projekteeritud tee servajooned Projekteeritud jalgtee / sõidutee tugipeenar
Projekteeritud teekattemärgistus
Projekteeritud kontrastriba (kollane)
Projekteeritud liiklusmärk (I suurusgrupp)
Likvideeritav liiklusmärk
Ümbertõstetav liiklusmärk
Projekteeritud sõidutee ab-katend Tüüp 1
Projekteeritud mahasõidud Tüüp 2
Projekteeritud kergliiklusteed ületav juurdepääs Tüüp 3*
Projekteeritud kergliiklustee ab-katend Tüüp 3
Projekteeritud betoonkivisillutiskatend Tüüp 4
Projekteeritud nõlvakindlustus munakividest Tüüp 8
Projekteeritud tugipeenar / killustikkatend Tüüp 5 / 6
Projekteeritud haljasalade murukate 7
Projekteeritud koorepurukate
Projekteeritud lehtpõõsas Punapaju ´Nana´
Projekteeritud lehtpõõsas Lodjapuu-põisenelas ´Andre´
Projekteeritud lehtpõõsas Veigela ´All Summer Red´
Projekteeritud lehtpõõsas Jaapani enelas´Japanese Dwarf´
Projekteeritud metalääris istutusala ümber Projekteeritud taktiilne hoiatuskivi (betoonkivi) Projekteeritud taktiilne suunakivi (betoonkivi) Projekteeritud jalakäijapiire (H=1,1 m) Projekteeritud takistus (H=0,9 m) Projekteeritud puitplank piirdeaed (H=2,0 m)
Likvideeritavad objektid
Likvideeritav joonobjekt (äärekivi, põrkepiire, aed)
Likvideeritav kate
Raadatav ala (võsa)
Projekteeritud kraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud truup Projekteeritud horisontaal (lõikevahe 10 cm) Projekteeritud horisontaal (lõikevahe 5 cm) Projekteeritud kõrgusarv Projekteeritud ootepaviljon Projekteeritud pink Projekteeritud prügikast Projekteeritud rattaparkla / varjualune
Perspektiivsed objektid - ehitusala
EVR poolt rajatavad perspektiivsed keevispaneelidest piirdeaed ja väravad
Projekteeritud ülekäiguraja valgusti mastil
Projekteeritud kergliiklustee valgusti mastil
Projekteeritud sõidutee ja parkla valgusti mastil
Projekteeritud välisvalgustuse kaabelliin
5m ulatus10 kV oleva liinipostist või toest
924
221 [I]
221
221
7.00
7.05
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
0 6/
08 /2
02 5
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
1
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
5.0 0
6.0 0
3.50
5.00
331 kum er
P 575a
52 2
22 1
2.0 0
2.50
2.1 7
523
521
221
541a
541a
PALUPERA
94 3
22 1
221
523
2.60 3.60 2.60
2.50
2.50
R4.5
R12R30
R6
R6
R15
R3
5.0 0
2.50 3.50 4.00
P575a
7.5 0
2.50
41 6
R2.5
R1.5
575d
94 4
3.5
11 .1 4
3.55
Pe rsp
ek tiiv
ne ra
ud tee
Pe rsp
ek tiiv
ne oo
tep lat
vo rm
L- 80
m
Pr oje
kte eri
tav to
rup iire
Pr oje
kte eri
tav oo
tep lat
vo rm
L- 10
0m
2.60 2.60
Pe rsp
. tu gis
ein to
rup iire
ga
Pe rsp
. k on
tak tm
as ti v
un da
me nt
EV R
EV A
ka ab
lite ja
õh uli
ini de
üm be
rtõ stm
ine
lah en
da tak
se er
ald i p
roj ek
tig a.
0.842.20
ÜLEKÄIK 549
321
893 Palupera jaam Reg nr ...
Tel nr ...
0.60 1.80
ÜLEKÄIK 549 321
91.60
91.70
91.80
91.90
92.10
91.70
91.80
91.10
91.20 91.30 91.40 91.50
91.60 91.70
91.80
91.60
91.20
91.30
91.40
91.50
91 .7091.
8091. 90
91.80
91.90
91.90
92.00
92.00
91.80
92.10
91.60 91.70
91.60
91.40 91.50
91.10 91.20 91.30
91.40
91.50
91.60
90.90
91.00
91.10
91.20
91.30
2+ 50
2+ 75
3+00
3+08
91.65
91.65
1.50
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/ /
/ /
/
/ /
/ /
/ /
/
/
EM 15
1V J0
01
58201:002:2110
58201:002:2410 Soo
58201:001:0094 5820089 Aasa tee
58201:001:0107 5820072 Raudteejaam-Veevõtu tee
58201:002:2630 Aasa
58201:002:2530 Uipsi
58201:002:1900 Niidu
58201:002:2520 Veevõtu
58201:002:0027 Palupera raudteejaam
58201:001:0108 5820072 Raudteejaam-Veevõtu tee
58201:002:1720 Lippingu
58201:002:2590 Juhani
58201:002:0022 Käsitöökoja
58201:002:1575 23164 Palupera jaama tee
/ /
/ /
/ /
/
/ /
/
/
/
/
/ /
/
/
/
1
1,1
/ /
1
1,2
/ /
/ /
/
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
1
1
4,3
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 36m, sügavus min 1,5m planeeritavast teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 27m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 35m, sügavus min 1,5m planeeritavast teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 18m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13,5m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 26m, sügavus min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 10m, sügavus min 1,0m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 80m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Käsitöökoja
LP Aasa
LP Veevõtu
LP Juhani
LP Uipsi
LP Lippingu
LP Soo
LP Papli
LP Soopaju
LP Palupera raudteejaam
2,4
3, 5
2, 9
6
3,5
0.26 km
0.365 km
0.44 km
0.555 km
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
Ra ud
te e
ka its
ev öö
nd
2,3
3, 6
1
2, 6
2,6
3,2
2
1
1
464.86 km
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
Palupera raudteejaama territooriumil paigaldada mikrotorustik min 1,5m sügavusele
/
/
/
/
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
4,1
2,6
2
"Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla põhiprojekt" Roadplan OÜ, töö nr 23025
TINGMÄRGID - Roadplan, töö nr 23025
Katastriüksuse piir
Teega külgneva vaba ruumi piir (V50 km/h - 4 m)
Projekteeritud tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=1 cm)
Projekteeritud kõnnitee äärekivi 80x200 (h=0 cm)
Projekteeritud tee servajooned Projekteeritud jalgtee / sõidutee tugipeenar
Projekteeritud teekattemärgistus
Projekteeritud kontrastriba (kollane)
Projekteeritud liiklusmärk (I suurusgrupp)
Likvideeritav liiklusmärk
Ümbertõstetav liiklusmärk
Projekteeritud sõidutee ab-katend Tüüp 1
Projekteeritud mahasõidud Tüüp 2
Projekteeritud kergliiklusteed ületav juurdepääs Tüüp 3*
Projekteeritud kergliiklustee ab-katend Tüüp 3
Projekteeritud betoonkivisillutiskatend Tüüp 4
Projekteeritud nõlvakindlustus munakividest Tüüp 8
Projekteeritud tugipeenar / killustikkatend Tüüp 5 / 6
Projekteeritud haljasalade murukate 7
Projekteeritud koorepurukate
Projekteeritud lehtpõõsas Punapaju ´Nana´
Projekteeritud lehtpõõsas Lodjapuu-põisenelas ´Andre´
Projekteeritud lehtpõõsas Veigela ´All Summer Red´
Projekteeritud lehtpõõsas Jaapani enelas´Japanese Dwarf´
Projekteeritud metalääris istutusala ümber Projekteeritud taktiilne hoiatuskivi (betoonkivi) Projekteeritud taktiilne suunakivi (betoonkivi) Projekteeritud jalakäijapiire (H=1,1 m) Projekteeritud takistus (H=0,9 m) Projekteeritud puitplank piirdeaed (H=2,0 m)
Likvideeritavad objektid
Likvideeritav joonobjekt (äärekivi, põrkepiire, aed)
Likvideeritav kate
Raadatav ala (võsa)
Projekteeritud kraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud truup Projekteeritud horisontaal (lõikevahe 10 cm) Projekteeritud horisontaal (lõikevahe 5 cm) Projekteeritud kõrgusarv Projekteeritud ootepaviljon Projekteeritud pink Projekteeritud prügikast Projekteeritud rattaparkla / varjualune
Perspektiivsed objektid - ehitusala
EVR poolt rajatavad perspektiivsed keevispaneelidest piirdeaed ja väravad
Projekteeritud ülekäiguraja valgusti mastil
Projekteeritud kergliiklustee valgusti mastil
Projekteeritud sõidutee ja parkla valgusti mastil
Projekteeritud välisvalgustuse kaabelliin
5m ulatus10 kV oleva liinipostist või toest
924
221 [I]
221
221
7.00
7.05
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
0 6/
08 /2
02 5
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
2
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
11 .1 4
Maaparandusehitise reguleeriv võrk KITSE-PANSKE-1, kood: 3101310060041/001
Te ek
ai ts
ev öö
nd
/
/
/
/
58201:002:2110 Soopaju
58201:002:0014 Madala
58201:002:0791 Madaliku
17101:001:1252 Silla
58201:002:0401 Udumäe
58201:002:1120 Silla
58201:002:0770 Papli
58201:002:0792 Madaliku
58201:002:1575 23164 Palupera jaama tee
1
3
1,1
3
3,4
1
3
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 80m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 84m, sügavus min 1,5m maapinnast ja truubitorust min 1,0m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 40m, sügavus min 1,5m (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 12m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Papli
LP Madaliku
LP Silla
2
0.785 km
2,3
3
2
Võrguga liitumispunkt kinnistupiiril, markerpall paigaldata liitumispunktist ca 3,7m kaugusele.
/
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/ /
/ /
/
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
06 /0
8/ 20
25
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
3
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
Te ek
ai ts
ev öö
nd
Te ek
ai ts
ev öö
nd
/
/
/ /
/
/
/ /
///
/ /
/
/ /
/
/ /
/ /
/ /
/
/ /
/ /
/
/ /
/
17101:001:1198 Atsiääre
58201:002:0900 Tamme
69402:003:0193 Vahtre
58201:002:0760 Kase
17101:001:0930 Tammeserva
58201:002:0402 Udumäe
58201:002:0380 Atsi
69402:003:0182 Vaikmetsa
58201:002:0720 Udumäe
58201:002:0009 Pärgi
1
1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 25m, sügavus min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 9m, sügavus min 1,0m teekattest (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Atsi
LP Vaikmetsa
3,6
1.115 km 3,3
3,5
2, 4
/ / 1
1,1
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13,5m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
LP Tamme 0.95 km
Võrguga liitumispunkt kinnistupiiril, markerpall paigaldata liitumispunktist ca 1,0m kaugusele.
/ /
/
/ /
/ /
/ /
/ /
/
EM152VJ001
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 13m, sügavus min 1,5m teekattest ja min 1,0m kraavi põhjast (puurauku sissetõmmatav toru 1xPE D50, 1250N)
1.02 km
Mikrotorustik paigaldada kinnisel meetodil - suundpuurimine ca 70m, sügavus min 1,5m teemaast ning min 1,0m kraavi ja truubi põhjast. (puurauku sissetõmmatav toru 1xPE D50, 1250N)
1
LP Vahtre
Paigaldada side vahejaotuskapp, mille kõrgus maapinnast max 0,9m.
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
LP Pärgi LP Kase
1,6
Olemasolev keskpinge õhuliin Olemasolev madalpinge õhuliin Olemasolev keskpinge maakaabel Olemasolev madalpinge maakaabel Olemasolev sidekaabel Olemasolev sidekanalisatsioon Olemasolev veetrass Olemasolev kanalisatsioon Olemasolev sadeveekanalisatsioon Olemasolev drenaaž
Olemasolev hoone Katastritunnus ja aadress
Projekteeritud perspektiivne kliendiliin(side) - maa sees Projekteeritud kaitsetoru
/ / / / / /
/ / / / / /
/ / / / / /
Tingmärgid
Projekteeritud side jaotuspunkt (kapp maapinnal) Projekteeritud side vahejaotuspunkt (kapp maapinnal)
Projekteeritud lõpp-punkt (markerpall maa sees)
Katastripiirid
Projekteeritud maasisene mikrotorustik(side) - DB-klassi (Direct Bury) märgistusega, min 1000N Projekteeritud maasisene mikrotorustik(side) kinnisel meetodil - puurumistoru PE D50, 1250N
Suundpuurimise lõpu- ja alguskaevik
33101:004:0011 Pilvila
Projekteeritud märketulp
Projekteeritud sidekaev
Märkused: · Topo-geodeetiline alusplaan tehnovõrkudega - Geopartner OÜ, töö nr GEO 24-4624. · Koordinaadid L-Est 97 süsteemis, kõrgused EH2000 süsteemis. · Mikrotorustiku paigaldussügavuse üldnõuded: - haljasalal, kus puudub otsene oht mikrotorustikule, min 0,5 m; - kohaliku tee transpordimaal või transpordimaa puudumisel kohaliku tee servale lähemal kui 3
meetrit paigaldada mikrotorustik min 1 m sügavusele; - ristumisel kohalike- ja sissesõiduteedega, tiheda liiklusega õuealal, parkimisplatsi all, künnimaal
min 1,0 m. · Täiendavad tingimused riigitee maaüksusele kavandatud mikrotorustikule: - riigitee maaüksusele kavandatud mikrotorud peavad paiknema minimaalselt 1,0 m sügavusel ning
750 N tugevuses kaitsetorus. - riigiteest kinnised läbiminekud üldine nõue 1,5m kattest ja mahasõitudel 1,2m ning 1250 N
tugevuses kaitsetorus. Mikrotorustiku erijuhud paigaldussügavuse ja täiendava kaitsmise vajaduse kohta on ära toodud asendiplaanidel.
· Ehitamise käigus täpsustada olemasolevate trasside asukohad ja sügavused maapinnas ning arvestada tehnorajatiste kaablikaitsevöönditega, milles kõikvõimalikud kaeve ja mulltööd kaablivaldaja loata on keelatud.Tööde teostamine liinirajatiste kaitsevööndis võib toimuda kooskõlastatult vastava rajatise valdaja järelvalve üksusega.
· Projekteeritud mikrotorustiku paiknemine ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumisel olemasoleva tehnovõrguga teostada tehnovõrgu alt, kui pealt poolt pole võimalik kinni pidada nõutavast sügavusest või ei nõuta teisiti. Ristumisel ja rööpkulgemisel teiste kommunikatsiooni trassidega pidada kinni normidekohastest vahekaugustest.
· Ehituse ajal lahtikaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste vigastuste vältimiseks.
· Sidetrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele kujule. Kaevise täitmisel tihendada pinnast. Enne tööde alustamist on vajalik hankida kaevetööde luba.
· Vältida trasside vahetus läheduses säilitatavate puude vigastamist.
4.0%
TUGIPEENAR
Peenra kindlustamine segu nr 6 (0/32)
Nõlva kindlustamine kasvupinnase (h=5-7 cm) ja murukülviga
1:3 (erandjuhtudel 1:1,5...2)
Peenra täide killustikuga (16/32) (h=18 cm)
Täitematerjal Tm105 (Kf 0,5 m/ööp)
Sõidutee nõlva taastamise tüüpjoonis
4.0%
Lõigata astmed lammutavasse nõlva ning nõlv täita ja tihendada astmeliselt. Astmete laius ja kõrgus rajada selliselt, et sinna paigaldatud materjal on tihendatav kuni vajaliku tihendustegurini (arvestuslikult laius 1,0 m ja kõrgus 0,3 m).
4.0%
4.0%
4.0%
10 76
9K 4_
TP _E
N -4
-0 1_
as en
di pl
aa n_
kö id
e2 .d
w g
06 /0
8/ 20
25
Tellija
Keel
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Joonise nr
E-post [email protected] Telefon +372 601 2285 Registrikood 12083348
LEONHARD WEISS OÜ
Eesti Andmesidevõrgu AS
Janek Lõhmus Janek Lõhmus Janek Lõhmus
Asendiplaan
53 477 135
53 477 135
53 477 135
Tööprojekt
4
M 1: 500
10769K4_TP_EN-4-01
EST 4
Projekteeris
Kontrollis
Projektijuht
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus - EST-MIIL-153(köide 2)
Digiallkirjad
Janek Lõhmus Teie 01.07.2025 LEONHARD WEISS OÜ [email protected] Meie kuupäev digiallkirjas 13-8/2481-3 [email protected]
Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus – EST-MIIL-153 Tehnilised tingimused
Aktsiaselts Eesti Raudtee väljastab tehnilised tingimused fiiberoptilise maakaablil põhineva juurdepääsuvõrgu rajamiseks Palupera raudteejaama (58201:002:0027) kinnistule vastavalt esitatud taotlusele ja eskiisile:
1. Projekt raudteemaa piirides vormistada aktuaalsel geodeetilisel alusplaanil, mis peab vastama majandus- ja taristuministri määrusele nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“. Geodeetiline alusplaan kooskõlastada aktsiaseltsiga Eesti Raudtee.
2. Projekti asendiplaanile kanda aktsiaseltsi Eesti Raudtee raudteemaa piir ja raudtee kaitsevöönd ning kõikide rajatiste ja tehnovõrkude kaitsevööndid raudteemaa ulatuses.
3. Arvestada Roadplan OÜ põhiprojektiga nr 23025 “Riigitee nr 23164 Palupera jaama tee km 0,0-0,3 kergliiklustee ja Palupera raudteejaama kinnistul sõiduautode ja jalgrattaparkla ehitusprojekt”. Vastavalt kooskõlastatud eelnimetatud projekti krundijaotuskavale võõrandatakse Transpordiametile projekteeritud jalgratta- ja jalgtee maa. Esitatud valguskaabel jääb osaliselt projekteeritud jalgratta- ja jalgtee maa-alale. Tehnilised tingimused küsida ka Transpordiametilt ja lisada need projekti koosseisu.
4. Tehnovõrkude projekteerimisel Palupera raudteejaama (58201:002:0027) kinnistul arvestada järgmist:
optika kaablid projekteerida ühes koridoris, et välistada liigset raudteemaa koormamist;
puurimiskaevikuid aktsiaseltsi Eesti Raudtee tehnovõrkude kaitsevööndisse mitte planeerida. Puurimiskaevikud näidata asendiplaanil ja lõikel, koos kõrgusliku sidumisega;
kaitsehülsi pealispinna sügavus raudteemaa ulatuses peab olema vähemalt 1,5 m maapinnast ja veeviimari põhjast;
horisontaalne vahekaugus raudteerajatisest peab olema vähemalt: - 5 m 10 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest); - 2 m 0,4 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest);
5. Esitada pikilõige tehnovõrgu paigaldusest raudteemaa ulatuses, millel näidata: kinnistute piirid (aadressid, katastritunnused); olemasolevate tehnovõrkude ning puurimiskaevikute asukohad ja sügavused
koos absoluutkõrgustega ning vahekaugustega.
aktsiaselts Eesti Raudtee, Telliskivi 60/2, 15073 Tallinn +372 615 8610 [email protected] äriregistri kood 11575838 KMKR nr EE101273859
6. Tagada kommunikatsioonide säilivus ja töö. Olemasolevate elektri-, side- ja turvangupaigaldiste vigastamise ohu korral ehitusobjektil või selle lähiümbruses ehitustegevuse tõttu näha projektis ette kaitsmise meetmed ja lahendused.
7. Tehnovõrkude horisontaalsed ja vertikaalsed vahekaugused peavad olema kooskõlas EVS 843 nõuetega.
8. Arvestada raudteemaal sõitva autotranspordi koormusega, mida tekitavad raudtee hooldussõidukid täismassiga 43 t, teljekoormusega 11,5 t.
9. Projekteeritavad rajatised ei tohi seada täiendavaid kitsendavaid tingimusi raudtee infrastruktuuri väljaehitamiseks. Vastavalt raudteeseadusele on raudteemaa raudtee ja raudteeinfrastruktuuri hoonete ja rajatiste alune ning nende teenindamiseks vajalik maa.
10.Raudteemaale planeeritud rajatiste ehitamiseks tuleb rajatiste tulevasel omanikul sõlmida isikliku kasutusõiguse (IKÕ) seadmise notariaalne leping. Projekti koosseisus esitada rajatiste IKÕ plaanid .pdf ja .dwg formaadis. Aktsiaselts Eesti Raudtee omandis olev hoonestusõigus koormatakse isikliku kasutusõigusega vastavalt aktsiaselts Eesti Raudtee nõukogu 15.12.2020 otsusega nr 130/8 kehtestatud põhitingimustele.
11.Eelnimetatud punktides kirjeldatud põhimõtted peavad kajastuma ehitusprojekti seletuskirjas ja joonistel. Käesolevad nõuded lugeda projekti lahutamatuks osaks.
12.Projekt esitada aktsiaseltsile Eesti Raudtee kooskõlastamiseks .pdf ja .dwg formaadis e-posti aadressile [email protected].
13.Tehnilised tingimused kehtivad üks (1) aasta ja võivad täieneda või muutuda projektlahendusest lähtuvalt.
Informatsiooniks, raudtee olemasolevate kommunikatsioonide kohta info saamiseks (geodeetilise alusplaani koostamisel) esitada e-posti [email protected] aadressile dwg - mõõtala joonis. Kirja pealkirjas märkida „andmepäring“.
Lugupidamisega
(allkirjastatud digitaalselt) Kaido Aettik taristudirektor
Lisa: isikliku kasutusõiguse põhitingimused
Teadmiseks: Transpordiamet ([email protected])
Rasmus Vaher 5887 8037
Vastavalt kehtivale aktsiaseltsi Eesti Raudtee hinnakirjale (leitav aadressil www.evr.ee) esitatakse Teile arve teenuse „Tehnilised tingimused – Raudteemaale projekti koostamiseks“ eest, maksumusega 150€ (ükssada viiskümmend eurot), millele lisandub käibemaks.
Lk: 1 / 3
Kinnitatud AS Eesti Raudtee nõukogu
15.12.2020 otsusega nr 130/8
ISIKLIKU KASUTUSÕIGUSE PÕHITINGIMUSED
1. Isikliku kasutusõiguse seadmine
1.1. Käesolevate tüüptingimuste eesmärgiks on pooltevaheliste suhete reguleerimine AS Eesti Raudtee omandis oleva Hoonestusõiguse koormamisel Rajatise omaniku kasuks seatava tasulise isikliku kasutusõigusega.
1.2. Isiklik kasutusõigus kehtib tähtajaga kuni Hoonestusõiguse lõppemiseni. 1.3. Isikliku kasutusõiguse kohaselt on Rajatise omanikul õigus omada
Hoonestusõiguse koosseisu kuuluval katastriüksusel rajatisi, kasutada rajatisi sihipäraselt ning samuti teostada kõiki töid, mis on vajalikud rajatiste ehitamiseks, remontimiseks, hooldamiseks, kasutamiseks ja likvideerimiseks.
2. Poolte õigused ja kohustused
2.1. Rajatise omanikul on õigus kasutada Hoonestusõigust isiklikust kasutusõigusest tulenevate õiguste teostamiseks kasutusõiguse alal, mis on vajalik rajatise ehitamiseks, kasutamiseks, hooldamiseks ja remontimiseks ning nõuda rajatise kaitsevööndi ulatuses kasutuspiirangute järgimist vastavalt õigusaktides sätestatule ja ehitusprojekti kooskõlastamisel Hoonestusõiguse omaniku poolt seatud tingimustele, kui Hoonestusõiguse omanikuga ei ole teisiti kokku lepitud.
2.2. Rajatise omanik peab viivitamata teavitama Hoonestusõiguse omanikku ehitustööde käigus ilmnenud vajadusest muuta ehitusprojektijärgset rajatise asukohta või füüsilisi parameetreid ning nõuetekohaselt kooskõlastama ehitusprojekti muudatuse Hoonestusõiguse omanikuga.
2.3. Kui Hoonestusõiguse omanik kooskõlastab ehitusprojekti muudatuse ja selle tõttu erineb rajatise kaitsevöönd juba seatud isikliku kasutusõiguse alast, on rajatise omanik kohustatud sõlmima isikliku kasutusõiguse seadmise lepingu muutmise lepingu ning kandma sellega seotud kulud.
2.4. Kui Hoonestusõiguse omanik ei kooskõlasta ehitusprojekti muudatust, on Rajatise omanik kohustatud oma kuludega rajatise ümber paigutama Hoonestusõiguse omaniku poolt varasemalt kooskõlastatud asukohta 30 päeva jooksul, kui Hoonestusõiguse omanikuga ei lepita kokku teisiti.
2.5. Rajatise omanik vastutab täies ulatuses nende kahjude eest, mis on tekkinud sellest, kui ehitatud ei ole Hoonestusõiguse omaniku poolt kooskõlastatud ehitusprojekti järgi.
2.6. Hoonestusõiguse igakordne omanik ei tee takistusi Rajatise omaniku töötajatele ja Rajatise omaniku volitatud isikule kasutusõiguse ala kasutamiseks ning kasutusõiguse alale juurdepääsuks nii jalgsi kui punktis 2.1 nimetatud tegevuseks mõistlikult vajalike sõidukite ja tehnikaga.
2.7. Rajatise omanik kohustub kasutusõiguse alal tehtavatest plaanilistest hooldus- ja remonttöödest teavitama Hoonestusõiguse igakordset omanikku vähemalt 30 päeva ette ja hoonestusõiguse ala kasutamise Hoonestusõiguse omanikuga eelnevalt igakordselt kirjalikult kooskõlastama.
2.8. Rajatise omanik võib avariiremondi vajaduse korral viivitamata kooskõlastust taotlemata alustada vajalike töödega, kohustudes sellest teatama esimesel võimalusel Hoonestusõiguse igakordsele omanikule.
Lk: 2 / 3
2.9. Kasutusõiguse teostamine Rajatise omaniku poolt ei tohi takistada Hoonestusõigusest tulenevate õiguste teostamist Hoonestusõiguse omaniku poolt ning seejuures kohustub Rajatise omanik järgima õigusaktidest tulenevaid piiranguid raudteeinfrastruktuuri suhtes, sh mitte takistama raudtee kaitsevööndis raudtee sihtotstarbelist kasutamist, halvendama raudtee seisundit ega ohustama liiklust.
2.10. Rajatise omanik peab nõustuma Hoonestusõiguse omaniku ettepanekul rajatise ümberpaigutamisega, kui see on Hoonestusõiguse omanikule vajalik raudteeinfrastruktuuri ümberehitamiseks või uue rajamisel.
2.11. Rajatise omanik on kohustatud rajatise hoidma seisukorras, mis ei ohustaks raudteeliiklust või raudteeinfrastruktuuri. Rajatise omanik peab oma kuludega viivitamata likvideerima raudteeinfrastruktuurile tekitatud avariiolukorra ning rakendama abinõusid, et vältida ohtu raudteeliiklusele.
2.12. Rajatise omanik ei tohi teha takistusi Hoonestusõiguse omanikule raudteerajatiste hooldus-, remondi- ja ehitustöödeks koos vajalike mehhanismidega.
2.13. Pärast kasutusõiguse alal teostatud ehitus-, hooldus-, remont- või likvideerimistööde lõpetamist on Rajatise omanik kohustatud heakorrastama kasutusõiguse ala ning taastama oma kulul Hoonestusõigusega koormatud kinnistu tööde alustamisele eelnenud seisundi.
2.14. Rajatise omanik võib isiklikust kasutusõigusest tulenevate õiguste ja kohustuste teostamise üle anda kolmandale isikule, teatades sellest Hoonestusõiguse omanikku 30 päeva jooksul alates kasutusõiguse üleandmisest.
2.15. Hoonestusõiguse igakordne omanik ja Rajatise omanik kohustuvad järgima ja samuti nõudma nende volitusel Hoonestusõigusega koormatud kinnistul tegutsevatelt kolmandatelt isikutelt kehtivate õigusaktidega kaitsevööndites kehtestatud piirangute järgimist.
2.16. Hoonestusõiguse omanik võib avariiremondi vajaduse korral viivitamata kooskõlastust taotlemata alustada vajalike töödega, kui ta teatab sellest esimesel võimalusel Rajatise omanikule.
2.17. Hoonestusõiguse igakordne omanik ja Rajatise omanik kohustuvad informeerima kirjalikku taasesitamist võimaldavas vormis teist poolt Hoonestusõiguse võõrandamisest, ühendamisest ja jagamisest või isikliku kasutusõiguse võõrandamisest.
2.18. Hoonestusõiguse igakordne omanik ja Rajatise omanik tagavad Hoonestusõiguse võõrandamise korral kõigi lepingust tulenevate Hoonestusõiguse omaniku õiguste ja kohustuste ülevõtmise isiku poolt, kellele Hoonestusõigus võõrandatakse ning isikliku kasutusõiguse võõrandamise korral kõigi lepingust tulenevate Rajatise omaniku õiguste ja kohustuste ülevõtmise isiku poolt, kellele isiklik kasutusõigus võõrandatakse. Kui vastavalt Hoonestusõiguse omanik võõrandab Hoonestusõiguse või Rajatise omanik võõrandab isikliku kasutusõiguse, kohustub ta tagama kõigi lepingust tulenevate õiguste ja kohustuste ülevõtmise isiku poolt, kellele ta vastavalt lepingu eseme või isikliku kasutusõiguse võõrandab.
3. Poolte vastutus
3.1. Pooled kannavad täielikku varalist vastutust lepingu rikkumise või mittekohase täitmisega tekitatud otsese varalise kahju eest.
Lk: 3 / 3
4. Isikliku kasutusõiguse tasu
4.1. Rajatise omanik maksab Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu seitse koma viis protsenti (7,5 %) kasutusõiguse ala maa maksustamishinnast, millele lisandub käibemaks. Tasu maksmine toimub üks kord aastas vastavalt esitatud arvele.
4.2. Kui kasutusõiguse ala on vajalik avalikule teele (sh jalgratta- ja jalgtee, jalgtee, jalgrattatee ja kõnnitee), mille osas omaniku ülesandeid täidab riik või kohalik omavalitsus, siis Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu ei maksta. Tee osaks loetakse tunnel, sild, viadukt ja muud liiklemiseks kasutatavad ning tee toimimiseks vajalikud rajatised. Kui kasutusõiguse ala on vajalik tehnovõrgu rajatisele, mille osa kinnisasjal on vajalik ainult Hoonestusõiguse omanikule teenuse tarbimiseks, siis Hoonestusõiguse omanikule isikliku kasutusõiguse talumise eest tasu ei maksta.
5. Isikliku kasutusõiguse lõpetamine
5.1. Isikliku kasutusõiguse võib lõpetada enne tähtaja saabumist koormatud Hoonestusõiguse omaniku ja Rajatise omaniku vahelise notariaalselt tõestatud kokkuleppega või muudel seaduses toodud alustel.
6. Rajatise omaniku nõusolek Kinnistu jagamiseks ja koormamiseks
6.1. Rajatise omanik annab Hoonestusõiguse igakordsele omanikule oma tagasivõetamatu nõusoleku:
6.1.1. Kinnistu jagamiseks selliselt, et Rajatise omaniku kasuks seatud isiklik kasutusõigus jääb koormama, vaid Kinnistu jagamise tulemusena tekkivat kinnistut, kus asub rajatis ja Rajatise omaniku kasuks seatud isiklikku kasutusõigust ei kanta üle Kinnistu jagamise tulemusena tekkivatele kinnistutele/katastriüksustele, kus rajatis ei asu.
6.1.2. Hoonestusõiguse kolmandate isikute õigustega, sealhulgas hüpoteekidega ja servituutidega, koormamiseks ning Hoonestusõiguse suhtes kasutuskorra kokkulepete sõlmimiseks ja Rajatise omaniku kasuks seatud servituutidega samale järjekohale kandmiseks tingimustel hoonestusõiguse omaniku enda äranägemisel, samuti Kinnistule ja Hoonestusõigusele enne käesoleva lepinguga seatavat isiklikku kasutusõigust seatud kolmandate isikute õiguste, sh servituutide, muutmiseks ja vastavate kannete tegemiseks kinnistusraamatusse, tingimustel Hoonestusõiguse / Kinnistu omaniku enda äranägemisel.
6.1.3. Hoonestusõiguse lõppemiseni Hoonestusõigust koormava isikliku kasutusõiguse kinnistusraamatust kustutamiseks tingimusel, et kinnistamisavalduse Hoonestusõiguse ja isikliku kasutusõiguse kinnistusraamatust kustutamiseks esitatakse üheaegselt ja ühes dokumendis.
6.1.4. Hoonestusõiguse ühendamiseks ja jagamiseks Hoonestusõiguse omaniku äranägemisel.
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Tartu maakond, Elva vald, Palupera ja Kõduküla küla piirkonna valguskaabli sidelahendus – EST-MIIL-153 | 29.07.2025 | 1 | 7.1-2/25/8925-2 | Sissetulev kiri | transpordiamet | aktsiaselts Eesti Raudtee |
