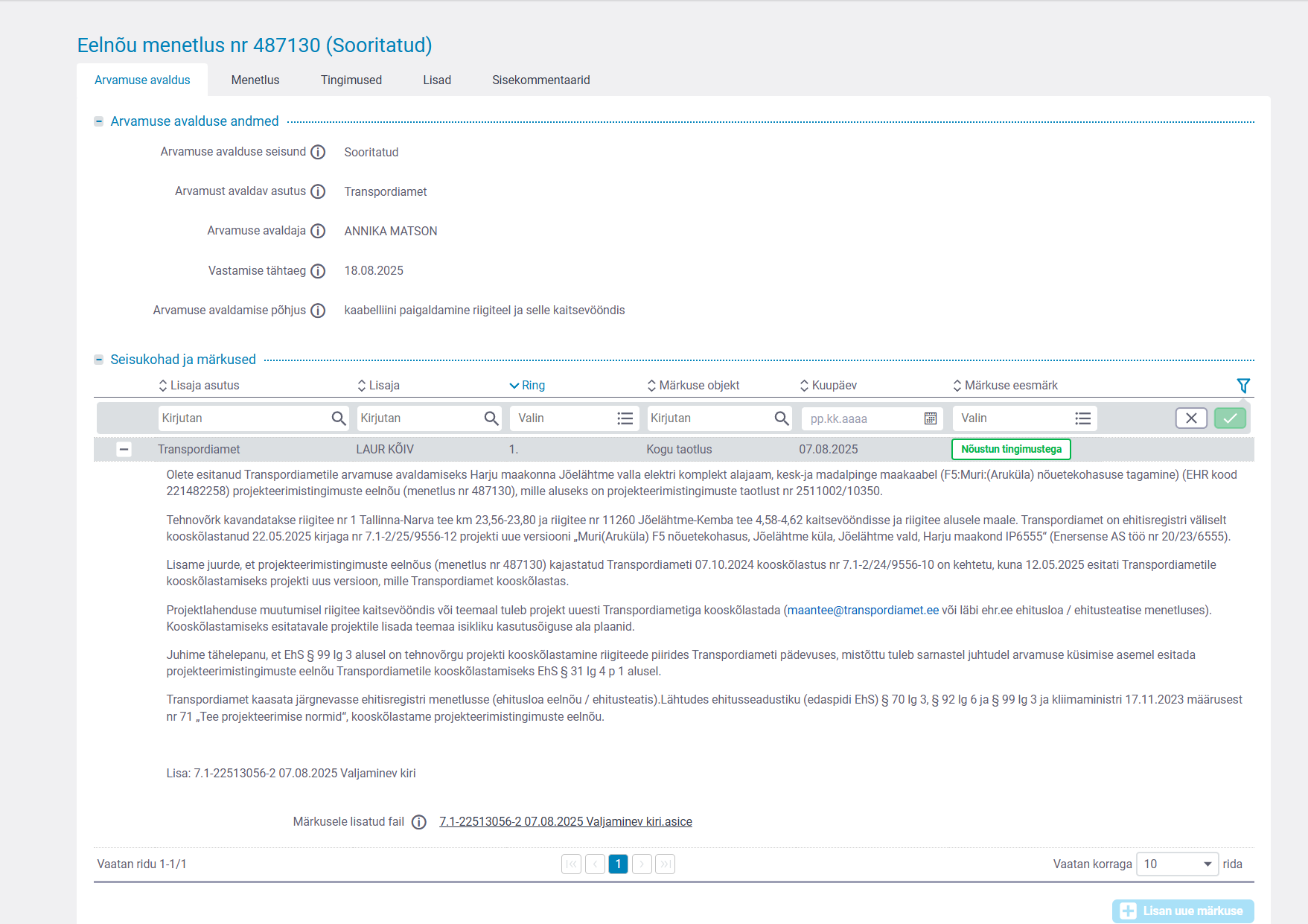

Vastus EHR- Harju maakond, Jõelähtme vald, Jõelähtme küla, F5:Muri:(Aruküla) nõuetekohasuse tagamine projekteerimistingimuste taotlus, menetlus nr 487130

7

+MP

+TR

1U

1V

2W

2V

2U

2N

-TR

POS 2

POS 1

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Projekteeritav 0,4 kV kaabel Projekteeritav jätkumuhv Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:1000 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

9 m224504:008:0649 1 Tallinn-Narva tee

Transpordimaa 100%

10364550Pos 2

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

140 m224504:008:0649 1 Tallinn-Narva tee

Transpordimaa 100%

10364550Pos 1

Pos 1

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

83 m224504:008:0485 11260 Jõelähtme-Kemba tee

Transpordimaa 100%

9217750Pos 1

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Ø600 bet32.81 31.72-31.63

7

+MP

+TR

+KP

1W

1U

1V

2W

2V

2U

2N

-TR

12 .8

m

4. 2

m

6. 5

m

1.5 m

1. 0

m

3. 7

m

3.1 m

3. 7

m

4.7 m

4. 6

m

3. 1

m

2. 9

m

3. 6

m

2. 9

m

12 .7

m

3. 7

m

2. 4

m

Tööga LC0777 planeeritud Muri AJ demonteerimine ja projekteeritud uus kilp HK2234 koos MP jaoutskilbiga JK68213

Projekteeritud keskpinge maakaabelliin KPL225199, AHXAMK-W 3x50+35 L=473 (trass 458 m)

Projekteeritud kaablikaitsetoru Ø110, 750N, L=67 m

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2)

Ristumine teega 11260 Jõelähtme-Kemba tee Teega ristumisel paigaldada kaabel kinnisel meetodil

Ø110 1250N kaitsetorus, L=17 m Trass paigaldada teekatte pinnast min 2,2 m sügavusele

(Vt. Ristlõige 1)

Kulgemine tööga nr P21014 projekteeritava riigi teemaa servas

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1)

Teega ristumisel paigaldada kaabel kinnisel meetodil Ø110 1250N kaitsetorus, L=62 m Trass paigaldada teekatte pinnast min. 2,5 m sügavusele. (Vt. Ristlõige 2)

Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA (vt joonis 004 ja 003)

Projekteeritud liitumiskilp LK224764

Tarbija (liiklusmärk Tln-Narva mnt) maakaabli ühendus jätkumuhviga

Projekteeritud madalpinge kaabelliin MPL416419, AXPK 4G240

L=26 m (trass 6 m)

Likvideeritav mast M9

mast M10Muinsuskaitseala või kinnismälestise ala: * Rebala muinsuskaitseala: 27015

Muinsuskaitse või kinnismälestise kaitsevöönd: * 17563

Demonteerida mast M40 ja õhuliin mastide M10-M41 vahel

Projekteeritud madalpinge kaabelliin MPL416418, AXPK 4G240 AJ15204 kuni mast M41

L=117 m (trass 97 m) Maakaabli paigaldussügavus min 1,5 m ja

kaablikaitsetorus vastavalt Ø110 750 N ja 1250 N

Projekteeritud kaablikaitsetoru Ø110, 750N, L=260 m

Maakaabli paigaldussügavus 1,5 m

Mastile paigaldada uus tugi ja maandus

Asendatav õhuliin AMKA 3x120+95 mastide 41-51 vahel, vt õhuliinide asendiplaani joonis 002

Projekteeritud kaablikaitsetoru Ø110, 750N, L=6 m

Projekteeritud tarbija maakaabli pikendus L=28 m (trass 22 m)

Ristumine mahasõiduga kinnisel meetodil Ø110 1250N kaitsetorus, L=13 m

min paigaldussügavus 1,5 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve, min paigaldussügavus 2,5 m Ø110, 1250N, L=17 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve

min paigaldussügavus 2,5 m Ø110, 1250N, L=17 m

Taastatav kruuskate 22 m2

Kaabli paigaldussügavus min 2,5 m planeeritava ulukiresti alla Projekteeritud kaablikaitsetoru, lahtine kaeve Ø110, 1250N, L=16 m

Min paigaldussügavus 2,0 m perspektiivse kraavi all

Min paigaldussügavus 2,0 m perspektiivse kraavi all

mast M41 Maandada masti ja paigaldada tugi õhuliini alla

XXXXXXXXXXX

Taastatav kruuskate 8 m2

Kaabli paigaldussügavus min 2,2 m, L=15 m

Teega ristumisel paigaldada kaabel kinnisel meetodil Ø110 1250N kaitsetorus, L=22 m Trass paigaldada teekatte pinnast min. 1,5 m sügavusele.

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Olemasolev KP maakaabel Projekteeritud liitumiskilp Projekteeritud jätkumuhv Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (lahtisel meetodil) Projekteeritud keskpinge maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud 0,4kV maakaabel kaitsetorus 1250N (lahtisel meetodil) Projekteeritud 0,4kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Knnistu piir Olemasolev sidetrass Projekteeritud puurimiskaevik Projekteeritud tugi Transpordiameti tee kaitsevöönd Muinsuskaitseala Taastatav kruuskate Tööga nr P21014 projekteeritud perspektiivne riigitee kraav Tööga nr P21014 projekteeritud perspektiivne riigitee nõlv

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-23/199 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Transpordiameti teemaal min maakaabli paigaldussügavus haljasalal 1,2m ja tee all min 1,5m, 2,2m ja 2,5m vastavalt asendiplaanil toodud viidetele, sh järgida ristlõigetel toodud sügavusi. ‐Arvestatud on Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojektiga (Selektor Projekt OÜ, töö nr P21014), mis hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba tee km 0,0-7,0

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo, Egle Ninep-Kaselt Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 10.05.2025

Töö nr: 20/23/6555

Joon nr: 001

Mõõtkava: 1:500

Töövõtja:

ca 1m

ca 0

,3 m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10 Maandusklamber

Maandusvarras

Maandusvarras

Olemasoleva ümbritseva maapinna kõrgus kui joonisel "Asendiplaan" ei ole antud tulevikus planeeritava maapinna uut abs kõrgust.

404142

43

44 45

46 47

48

49

50

51

Asendada olemas olev õhuliin AMKA 3x35+50 mastide 41-51 vahel uue õhuliiniga AMKA 3x120+95 L=511 m (trass 486 m)

24504:008:0988 Rebala muuseum

24504:008:0297 Nurme

24504:008:0151 Endla

24504:008:0380 Kungla

24501:001:0873 Osakivi

24504:008:1561 Väljakivi

24504:008:0690 Paemurru

24504:008:0649 1 Tallinn-Narva tee

24504:008:1180 Postijaama tee 10

10

9

8

7

52

53

54

55

56

58

60

57

59

Asendada olemas olev õhuliin AMKA 3x70+95 uue õhuliiniga AMKA 3x120+95 L=441 (trass 420 m)

Demonteeritav õhuliin AMKA 3x70+95 mastide 10-7 vahel. L=106 m

Demonteeritav mast koos tõmmitsaga

Demonteeritav mast ja tõmmits. Mastilt demonteerida liitumiskilp 79135LK

Asendada mastid 41-51 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega. Mastile 10, 41 ja 51 paigalda maandus.

Asendada mastid 10, 52-60 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega.Mastile 10, 57 ja 60 paigalda maandus.

Mast 10 asukoht ja õhuliini suund võetud geoaluse järgi. Maa-ameti kaardirakenduses nihkes. Mastile 10 paigaldada tugi ja maandus.

Demonteeritav õhuliin AMKA 3x35+50 mastide 10-41 vahel. Demonteerida mast 40 L=94 m

Maandada masti 41 ja paigaldada tugi õhuliini alla

TINGMÄRGID ASENDIPLAANIL

Asendatav 0.4 kV õhuliin Demonteeritav 0.4 kV õhuliin Projekteeritud uus puitmast Projekteeritud mastimaandus Projekteeritud tugi

Märkus:

- Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Käesolevat asendiplaani vaadata koos seletuskirja ja mastitabeliga.

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan õhuliinid

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo Egle Ninep-Kaselt Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 10.05.2025

Töö nr: 20/23/6555

Joon nr: 002

Mõõtkava:-

Töövõtja:

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0

1. 5m

1. 5m

Ol.ol Telia NB! Eeldatav sügavus teha kindlaks käsitsi kaevates surfimise teel!

Ol.ol 0,4kV kaabel NB! Eeldatav sügavus

teha kindlaks käsitsi kaevates surfimise teel!

2. 36

m

2. 4m

Ristumine teega 11260 Jõelähtme-Kemba tee kilomeetril km 4.62

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1) kilomeetril km 23.57

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2) kilomeetril km 23.58

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0

Ol.ol Telia

2. 1m2.

5m 2. 0

m

3. 1m 3. 5m

3. 1m

3. 4m

3. 2m

RISTLÕIGE 1

RISTLÕIGE 2

2. 55

m Perspektiivne sõidutee Perspektiivne kõnnitee

Perspektiivne sõidutee Perspektiivne sõidutee

Perspektiivne nõlv ja kraav

NB! min paigaldussügavus 2,5m NB! min paigaldussügavus 2,5m

NB! min paigaldussügavus 2,2 m

Perspektiivne nõlv ja kraav

2. 6

m

1. 75

m

NB! min paigaldussügavus 1,5 m perspektiivse kergtee alla

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus:Ristlõike joonised

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo Egle Ninep-Kaselt Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 23.07.2024

Töö nr: 20/23/6555

Joon nr: 007

Mõõtkava:1:250

Töövõtja:

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 20/23/6555 Tellija:Elektrilevi OÜ Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn Telefon 55522205

Elektriliitumise tööprojekt

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond

IP6555

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Kuupäev:

Liina Randvoo Egle Ninep-Kaselt Veiko Natus EP-2333-24-A

30.07.2024

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise alaga: * Rebala muinsuskaitseala: 27015

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise kaitsevööndiga: * 17563

Tallinn

2 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 5

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 8

Maandamine ja maanduspaigaldised ............................................................................................... 8

5. Maastiku ja teede taastamine .............................................................................................................. 10

6. Muinsuskaitse aladel ehitamine .......................................................................................................... 10

7. Siderajatiste kaitse............................................................................................................................... 10

8. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 12

9. Töötervishoid ja tööohutusnõuded ...................................................................................................... 12

10. Käidujuhend ...................................................................................................................................... 12

11. Andmetabelid .................................................................................................................................... 13

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 13

Põhiliste tööde mahud.................................................................................................................. 13

12. Joonised ............................................................................................................................................. 14

3 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud keskpingemaakaabel trass/tegelik kulu 458/473 m Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 103/143 m Asendatav 0,4 kV õhuliin 906/952 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA 1 kmpl Projekteeritud asendatavad puitmastid (h=9, 10, 12 m ) 21 tk Projekteeritud tugi (h=9 m, h=12 m) 6 tk Demonteeritav mast+tugi 28 tk Demonteeritav mastilüliti 2 kmpl Demonteeritavad võrguobjektid – vt demontaaži tabel - - Projekteeritavad mastid/tugielemendid/masti detailid – vt mastide tabel - -

4 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Jõelähtme vallas, Jõelähtme külas, Muri(Aruküla) F5 nõuetekohasus. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja

teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView);

-) EVS 843:2016 Linnatänavad;

-) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest;

-) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest;

-) EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse.

-) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid.

Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1:2021 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded;

-) EVS-EN 50522:2022 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1:2023 Elektripaigaldiste käit. Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-23/199

5 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride,

6 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Õhuliini väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P341 „0,4 kV õhuliinid“, P339 „0,4-20 kV võrgustandard-20 kV õhuliinid” ja P345 „0,4 - 20 kV võrgustandard – tingmärgid“ ning P167 „Nõuded sideliinide projekteerimisel ja paigaldamisel ühisriputusena kesk- ja madalpinge õhuliinidele“. Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Olemasolevast alajaamast AJ Muri ehitada uus keskpinge kaabelliin kuni paigaldatava alajaamani AJ15204. Asendada olemasolev madalpinge õhuliin ning mastid, toed ja paigaldada maandused mastidele M10, M41, M51 ja M10, M57, M60 (vt. joonis 001,002,003). Demonteerida õhuliin mastide M10-M40, M10-M7 vahel, demonteerida mastid M40, M7-M9. Juhime tähelepanu, et projektlahenduse koostamisel on arvestatud on Riigitee nr 1 (E20) Tallinn- Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojektiga (Selektor Projekt OÜ, töö nr P21014), mis hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba tee km 0,0-7,0. Seetõttu on maakaabli sügavustel lähtutud ka tulevasest riigiteest ning selle laiendusest. Transpordiameti teemaal min maakaabli paigaldussügavus haljasalal 1,2m ja tee all min 1,5m, 2,2m ja 2,5m vastavalt asendiplaanil toodud viidetele, sh järgida ristlõigetel toodud sügavusi.

7 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud. Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. Elektrikaablid paigaldada lahtisel kaevemeetodil, ristumisel teedega ja sissesõidu teedega kinnisel kaevemeetodil. – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): riigi maal min. 1 m, ristumisel teega 2,2 m, tee pervel 1,2 m, haljasalal 1 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Õhukaabel paigaldada rippemeetodil. Õhuliini paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Rippkaablite paigaldusviisid on toodud joonistel EE5.4 01…EE5.4-03. Rippkaabli kõrgus maapinnast või mittelaevatatava veekogu keskmisest veetasemestvisangu keskel maksimaalsel arvutuslikul rippel peab olema vähemalt 4,0 m (sisestusvisangus 3,5 m), liiklusvahenditele läbipääsetavas kohas maapinnast 5,5 m. Raskesti ligipääsetavates kohtades (soo, kivik, nõlvak) peab kaugus aluspinnast olema vähemalt 2,5 m. Veojõud kaabli paigaldamisel määratakse vastavalt tootja juhistele. Suurimad lubatavad jõud on AMKA-tüüpi kaablil 45 N/mm² ja ALUS-tüüpi kaablil 50 N/mm². Maksimaalne veojõud on 4 kN. Rippkaablid monteerida nõnda, et liini käigus olles ei ületaks maksimaalne tõmme äärmuslikes tingimustes 70% katketugevusest. AMKA kandetrossi katketugevus: 95 mm² – 27,9 kN. Rippkaabli montaažil võtta aluseks standardi lisas 1 toodud montaažitabelites toodud ripped ja tõmbed, mis on kohandatud keskmistele Eesti ilmastikuoludele. Vältimaks liiga tugevat tõmmet lõpumastidele võib monteerida ka suurema mehaanilise varuga. Kuni 25 m pikkusi visanguid, näiteks sisestustel, võib monteerida vähendatud pingsusega, võttes piiriks rippe 5% visangust. Kõik metallist kinnitusdetailid peavad olema kuumtsingitud vastavalt standardile EN- ISO 1461 ja kontrollitud (või kataloogist valitud) vastavalt mõjuvatele jõududele. Kandetrosside ühepesalised ja isekandvate kaablite neljapesalised kinnitusklambrid (hoidikud) peavad olema dimensioneeritud rippkaablite kaalule, ristisuunalisele tõmbele liini pöördenurkadel ja liinisuunalisele tõmbele rippkaablite lõpukinnitusel. Kinnitusklambrite valik toimub tootekataloogide järgi vastavalt rippkaablite ristlõigetele. Kinnitusklambrite riputuskonksud peavad tagama klambri püsimise konksul ka juhtmele juhuslikult mõjuda võiva ülespoole suunatud jõukomponendi puhul. Nõuded rippkaablitega mastide detailide ja nende testimise kohta on kokku võetud standardis 021155/2. Näiteid nii rippkaablite kui ka tugede ja tõmmitsate kinnitusdetailide kohta on esitatud mastide joonistel. Need tuleb valida tootekataloogidest vastavalt mastile mõjuvatele jõududele. Tabel 4.1. Projekteeritud 10kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur)

Paigaldusolud

KPL225 199

HK2234 AJ15204 AHXAMK-W 3x50+35

473/458 m Kogu pikkuses kaitsetorus. D110 750N L=349 m

8 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

D110 1250N L=109 m

Tabel 4.1. Projekteeritud 0,4kV maakaabel ja õhuliin Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur) Paigaldusolud

MPL416 418

AJ15204 Mast 41 AXPK 4G240

97 / 117 m Kogu pikkuses kaitsetorus. D110 1250N L=68 m D110 750N L=29 m

MPL416 419

AJ15204 Mast 10 AXPK 4G240

6 / 26 m Kogu pikkuses kaitsetorus.

MPL416 420

AJ15204 LK224764 AXPK 4G120

5 / 7 m Kogu pikkuses kaitsetorus.

Tarbija MP

kaabel

LK224764 22 / 28 m Kogu pikkuses kaitsetorus. D110 1250N L=17 m D110 750N L=5 m

Mast M41 Mast M51 AMKA 3x120+95

486 / 511 m

Mast M10 Mast M60 AMKA 3x120+95

420 / 441 m

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK224764 1-kohaline, In=63A, (sokliga pinnases)

Transpordiamet 237515130

C3x25A Kilp tähistada märketulbaga. Ühendada olemasoleva tarbija maakaabliga jätkumuhviga (750N,1250N, D110, L=22/35m), vt joonist 001

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu

9 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

maanduspaigaldiste ehituseks“. Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P394 „Nõuded mastalajaamade maanduspaigaldiste ja liigpingekaitse ehituseks.“

Jaotus- ja liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Lõpukilbile ehitada potentsiaalitasandusringiga maanduspaigaldis (1m kilbi korpusest), mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V. Vajaliku maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe

maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

Maanduri ehitamisel on soovitav kasutada 4-5 m pikkusi varrasmaandureid, mis ühendada omavahel vaskjuhtmega Cu 25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus.

Ümber mastalajaama 1 m kaugusele ja 0,3 m sügavusele rajada potentsiaaliühtlusti vaskjuhtmega Cu 25. Ümber alajaama 2 meetri kaugusele rajada teine potentsiaaliühtlusti vaskjuhtmega Cu 25. Maandusseadme erinevad kiired ja potentsiaaliühtlusti ühendada peamaanduslatile eraldi. Maa sees olevad maandusseadme ühendused teha keevitamisega või pressliidetena.

Alajaama maanduspaigaldis ehitada välja vastavalt alajaama maanduspaigaldise joonisele. Alajaama maanduse ehitusel lähtuda Elektrilevi OÜ poolt koostatud juhendist P393, P394 (kehtiv alates 21.04.2016). Kõik ühendused teostada poltliite, pressliite või mõne muu töökindla ühenduse teel. Vältida maa sees oleva maandusseadme ümbritsemist liivaga, vajadusel katta savikihiga. Ristumisel kommunikatsioonidega, tagada minimaalne puhasvahe 0,1 m.

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Alati püütakse ühitada keskpinge kaitsemaandus ja madalpingemaandused, kuna ühise maanduspaigaldise eelised on vaieldamatud. Kui ei suudeta täita kasvõi ühte ühispaigaldise tingimust, tuleb ehitada eraldatud maanduspaigaldis. Alajaamale ehitatakse keskpinge kaitsemaandus, mis koosneb

10 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

tüvi- või süvamaandurist ja enimalt 500 mm sügavusele ning umbes meetri kaugusele mastist rajatud potentsiaalitasandusrõngast. Potentsiaalitasandusrõngas ühendatakse maanduriga kahe punkti kaudu. Kui alajaam asub paigas, kus sageli viibib inimesi või koduloomi, peab ehitama ka teise potentsiaalitasandusrõnga, mis asub esimesest umbes meetri kaugusel ja enimalt 700 mm sügavusel.

Eraldatud maanduspaigaldisele, mida kasutatakse mastalajaama keskpingeosa kaitsemaanduseks, ei ole maandustakistuse nõuet. Kuna madalpingestandard eeldab maanduspaigaldiste seisukorra kontrollimist, tuleks maandustakistuse mõõtmine siiski sooritada, et ehitatud maanduspaigaldise seisukorda oleks võimalik jälgida. Madalpingevõrgule ehitatakse maanduspaigaldised, mida käsitleti dokumendis P393. Üksiku maanduri maandustakistuse soovitatav suurus on 100 Ω.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Muinsuskaitse aladel ehitamine Muinsuskaitseseadusest tulenevalt on loa taotleja kohustatud vajadusel tellima mälestise kahjustamist ärahoidvad tööd, rahastama neid ning järgima nende tegemiseks kehtestatud nõudeid. Mälestiste kaitsevööndis kehtivad Muinsuskaitseseadus § 58 tulenevad nõuded.

Pinnasetöödel tuleb arvestada arheoloogiliste leidude ja arheoloogilise kultuurkihi ilmsikstuleku võimalusega nii mälestiste kaitsevööndis kui ka väljaspool mälestiste ja nende kaitsevööndi ala. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60) on leidja kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest Muinsuskaitseametile. Teavitada Muinsuskaitseametit kaevetööde algusest kirjalikult.

Antud projekt puutub kokku järgmiste muinsuskaitsealade või kinnismälestiste kaitsevööndiga:

 Muinsuskiatse või kinnismälestise kaitseala: Rebala muinsuskaitseala: 27015  muinsuskaitseala või kinnismälestise kaitsevöönd: 17563

7. Siderajatiste kaitse Kaevetööd ja siderajatiste kaitse peab olema teostatud vastavalt Telia AS nõuetele:

11 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

1. Töid Telia Eesti AS sideehitiste kaitsevööndis tohib teostada ainult kirjaliku tegutsemisloa alusel. Sideehitiste ohutuse tagamiseks järelevalve esindaja vahetu järelevalve all tehtavad tööd:

a) sideehitiste kaitsemeetmete rakendamine

b) käsitsi lahti kaevamine sideehitise täpse asukoha ja sügavuse väljaselgitamiseks

c) sideehitisega seotud kaetud tööde ja kaeviku tagasitäitmise teostamine

d) projektist tingitud või muud järelevalve esindaja poolt ettenähtud juhtumid

2. Kaevetööd Telia Eesti AS sideehitiste kaitsevööndis teostada käsitsi.

3. Paralleelkulgemisel sidekanalisatsiooniga (juhul kui kaeviku serv on äärmistele torudele lähemal kui 1 meeter) tohib kaevetöid teostada maksimaalselt nelja meetrisel järjestikusel lõigul ja ainult käsitsi meetodil (labidaga ja ilma mehhanismideta). Sideehitiste terviklikkuse tagamiseks kasutada ebastabiilse pinnase puhul kaevikute toestamiseks standardseid toestuskilpe, sulundseinu, terastugesid koos raketispaneelidega vms.

4. Pärast tööde lõpetamist (vajadusel ka enne) Telia Eesti AS sideehitise (sidekanalisatsiooni) kaitse vööndis teostada sidekanalisatsiooni läbitavuse kontroll, et veenduda sidekanalisatsiooni korrasoleku säilimises. Tööd tellida pärast pinnase tihendamist ja enne kõvakatete paigaldamist. Kontrolli tulemused dokumenteerida ja esitada ehitaja poolt allkirjastatud aktina Telia Eesti AS- ile.

5. Kui tööde teostamise käigus selgub et rajatavat ehitist ei ole võimalik ehitada ilma Telia Eesti AS sideehitisi teisaldamata, siis võtta täiendavad tehnilised tingimused asendusehitiste projekteerimiseks ning enne asendusrajatiste ehitamist sõlmida sideehitiste ümberpaigutamise leping. Juhul kui olemasolevad, kuid teadmata asukohaga ja sügavusega sideehitised paiknevad teistel asukohtadel ja sügavustel, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse ja asukoha selgumist projekti omaniku kulul.

6. Kui ehitustööde käigus muutub pinnase tasapind sidekaevude või jaotuskohtade (sidekappide) ümbruses, siis tuleb sidekaevu kaas viia samale tasemele ümbritseva tasapinnaga (samasse tasapinda kõnniteega, sõiduteega, murutasapinna vms.) Jaotuskohtade (sidekappide) tõstmiseks õigele tasapinnale, tellida täiendavad tööd Telia poolt aktsepteeritud (side ehitamiseks pädevate) ettevõte käest.

7. Lahtikaevatud kaablid ja torud kaitsta täiendavalt mehaaniliste vigastuste vältimisteks (näit. paigaldatakse kaablid ajutiselt laudkasti, kasutada kaablikanali karprauast toestust, riputamiseks koormarihmasid vms,). Enne kaetud tööde akti vormistamist ja sideehitiste katmist kutsuda kohale Telia Eesti AS sideehitiste järelevalve esindaja teostatud tööde ülevaatuseks.

8. Peale tööde teostamist peavad Telia Eesti AS sidekaablid jääma nõuetekohasele sügavusele. Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende säilivus ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel vastavus EVS 843:2016 nõuetega. Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda ehitusseadustiku § 70 ja § 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr 73.

9. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja funktsionaalsuse.

10. Töid teostav ettevõte peab esitama Telia Eesti AS järelevalve esindajale kaevetööde graafiku vähemalt 1 nädal enne kaevamistööde algust.

12 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

11. Telia Eesti AS järelevalve spetsialistide kontaktid ja väljakutsete tasud leiab Telia kodulehelt:

https://www.telia.ee/partnerile/ehitajale-arendajale/

8. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

9. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

13 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

11. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused

Lisa tabel: VKVL293 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm, ver.1 Originaalkooskõlastused asuvad Enersense AS projektide arhiivis.

Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

14 (14)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo/Egle Ninep-Kaselt tugevvoolu tööprojekt Kontrollis: Veiko Natus 30.07.2024

12. Joonised Joonise nimetus joonise nr.

Asendiplaan (A1) 001 Asendiplaan õhuliinid (A2) 002 AJ15204 skeem 003 AJ15204 paigaldusskeem 004 Keskpinge skeemiparandus 005 Elektriskeem 006 Ristlõike joonised 007

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001 OÜ Elektrilevi projekteerimisülesanne IP6555 Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Lp Egle Ninep-Kaselt

Enersense Aktsiaselts

[email protected]

Lõõtsa 12

11415, Tallinn, Harju maakond

Teie 12.05.2025

Meie 22.05.2025 nr 7.1-2/25/9556-12

Muri(Aruküla) F5 nõuetekohasus,

Jõelähtme küla, Jõelähtme vald, Harju

maakond projekti uue versiooni

kooskõlastamine riigitee nr 1 ja nr 11260

maaüksuse piires ja tee kaitsevööndis

12.05.2025 kooskõlastamiseks esitatud projekti uues versioonis on ette nähtud elektrimaakaabli,

liitumiskilbi, jaotuskilpide ja alajaama paigaldamine riigitee maaüksuste piires ja tee kaitsevööndis

ning õhuliini, kilpide, alajaama demonteerimine ja olemasoleva õhuliini ning mastide asendamine

riigitee maaüksuste piires ja tee kaitsevööndis:

Elektrimaakaabli ristumine riigiteega nr 1 Tallinna-Narva tee km 23,56 kinniselt,

kaitsetorus, km 23,80 tehnovõrgu kulgemine riigitee nr 1 Tallinna-Narva tee maaüksusel.

Elektrimaakaabli kulgemine riigitee nr 1 Tallinna-Narva tee km 23,56-23,80 tee kaitsevööndis

ning km 23,75-23,80 õhuliini demonteerimine ja alajaama, liitumiskilbi paigaldamine tee

kaitsevööndis. Õhuliini ning mastide asendamine riigitee nr 1 Tallinna-Narva tee km 23,23-23,29

tee kaitsevööndis.

Elektirmaakaabli ristumine riigiteega nr 11260 Jõelähtme-Kemba tee km 4,62 kinniselt,

kaitsetorus, km 4,58-4,62 tehnovõrgu kulgemine riigitee nr 11260 Jõelähtme-Kemba tee

maaüksusel.

Elektrimaakaabli kulgemine riigitee nr 11260 Jõelähtme-Kemba tee km 4,58 ja 4,62 tee

kaitsevööndis ning km 4,62 alajaama demonteerimine ja jaotuskilpide paigaldamine tee

kaitsevööndis.

Transpordiamet kooskõlastas 07.10.2024 kirjaga nr 7.1-2/24/9556-10 Enersense AS töö nr

20/23/6555 „Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond

IP6555“ esialgse versiooni.

12.05.2025 esitati Transpordiametile projekti uus versioon, kus on ette nähtud õhuliini

rekonstrueerimise asemel elektrimaakaabli paigaldamine riigitee nr 1 Tallinna-Narva tee km

23,75-23,80 tee kaitsevööndis väljapool riigitee maaüksust, kinnistutel Kungla (tunnus:

24504:008:0380, Osakivi (tunnus: 24501:001:0873), Väljakivi (tunnus: 24504:008:1561).

2 (3)

Võttes aluseks ehitusseadustiku (EhS) § 99 lg 3, kooskõlastame Enersense AS töö nr 20/23/6555

„Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond IP6555“ uue

versiooni.

Käesoleva kooskõlastusega muutub kehtetuks Transpordiameti 07.10.2024 kirjaga nr 7.1-

2/24/9556-10 antud kooskõlastus.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Riigitee nr 1 teelõik km 17,00-26,00 on eeldatavasti ehitusobjekt 2050 aastal. Transpordiametil

on antud objekti osas arendushuvi ning koostatud on eelprojekt „Riigitee nr 1 (E20) Tallinn-

Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260

Jõelähtme – Kemba km 0,00-7,00) (projekteerija Selektor Projekt OÜ töö nr P21014).

Enersense AS töö nr 20/23/6555 „Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla,

Jõelähtme vald, Harju maakond IP6555“ realiseerumisel tuleb lähtuda Selektor Projekt OÜ

tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu

eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba km 0,00-7,00).

2. Riigitee nr 1 teelõik km 17,362-26,378 ja 17,362-26,495 oli taastusremondi objekt 2021-2022

aastal. Tuleb arvestada, et riigitee katendile ja kõikidele väljaehitatud rajatistele ning

tehnovõrkudele kehtib ehitaja poolne garantii 5 aastat alates tööde vastuvõtmise kuupäevast

2022 aastal ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

3. Riigitee nr 1 teelõik km 21,780-23,700 on liiklusohtliku koha likvideerimise objekt 2030

aastal. Tuleb arvestada, et riigitee katendile ja kõikidele väljaehitatud rajatistele ning

tehnovõrkudele kehtib ehitaja poolne garantii 5 aastat alates tööde vastuvõtmise kuupäevast

ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

4. Tehnovõrgu omanik peab esitama Transpordiametile garantiikirja kehtivusajaga 5

aastat, milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud

võimalike kahjustuste likvideerimise oma kuludega.

5. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele

kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud

asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses

ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada

Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub

www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade

kasutus – tehnovõrgud – Taotlus teemaale tehnovõrgu ja -rajatise ehitamiseks ja talumiseks

vajaliku isikliku kasutusõiguse seadmise lepingu sõlmimiseks. Sõlmitud leping on aluseks

liiklusvälise tegevuse loa väljastamiseks.

6. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

6.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil

[email protected].

6.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba.

Taotluse vorm on leitav https://www.transpordiamet.ee/taotlused-blanketid#tood-ja-

piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected].

Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

3 (3)

7. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

8. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid

kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

9. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9

„Maastikukujundustööd“ kvaliteedinõuetele.

10. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise, riigitee

mahasõitude, jalgratta- ja jalgtee katendikonstruktsiooni nõuetekohase taastamise tööd oleks

teostatavad võimalikult lühikese aja jooksul. Kui ilmastikuolud ei võimalda riigitee teemaa ja

tee konstruktsioonide taastamist, tuleb projektikohaste tehnovõrkude ehitustööd riigitee

piirides peatada. Katted peavad olema taastatud ja teemaa korrastatud enne tehnovõrgule

kasutusloa andmist.

11. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

12. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf

ja .dwg (.dgn) formaadis.

13. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus

Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib 2 aastat väljaandmise kuupäevast Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Projekt „TRAM taotlus_kooskolastada_tehnovorgu_ja_-rajatise_projekt“

Laur Kõiv

55901417, [email protected]

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Jõelähtme Vallavalitsus

[email protected]

Postijaama tee 7

74202, Harju maakond, Jõelähtme

vald, Jõelähtme küla

Teie 06.08.2025

Meie 07.08.2025 nr 7.1-2/25/13056-2

Elektri maakaabelliin ja komplekt

alajaama projekteerimistingimuste eelnõu

kooskõlastamine märkustega

Olete esitanud Transpordiametile arvamuse avaldamiseks Harju maakonna Jõelähtme valla elektri

komplekt alajaam, kesk-ja madalpinge maakaabel (F5:Muri:(Aruküla) nõuetekohasuse tagamine)

(EHR kood 221482258) projekteerimistingimuste eelnõu (menetlus nr 487130), mille aluseks on

projekteerimistingimuste taotlust nr 2511002/10350.

Tehnovõrk kavandatakse riigitee nr 1 Tallinna-Narva tee km 23,56-23,80 ja riigitee nr 11260

Jõelähtme-Kemba tee 4,58-4,62 kaitsevööndisse ja riigitee alusele maale. Transpordiamet on

ehitisregistri väliselt kooskõlastanud 22.05.2025 kirjaga nr 7.1-2/25/9556-12 (Lisa) projekti uue

versiooni „Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond

IP6555“ (Enersense AS töö nr 20/23/6555).

Lisame juurde, et projekteerimistingimuste eelnõus (menetlus nr 487130) kajastatud

Transpordiameti 07.10.2024 kooskõlastus nr 7.1-2/24/9556-10 on kehtetu, kuna 12.05.2025

esitati Transpordiametile kooskõlastamiseks projekti uus versioon, mille Transpordiamet

kooskõlastas (Lisa).

Projektlahenduse muutumisel riigitee kaitsevööndis või teemaal tuleb projekt uuesti

Transpordiametiga kooskõlastada ([email protected] või läbi ehr.ee ehitusloa /

ehitusteatise menetluses). Kooskõlastamiseks esitatavale projektile lisada teemaa isikliku

kasutusõiguse ala plaanid.

Juhime tähelepanu, et EhS § 99 lg 3 alusel on tehnovõrgu projekti kooskõlastamine riigiteede

piirides Transpordiameti pädevuses, mistõttu tuleb sarnastel juhtudel arvamuse küsimise asemel

esitada projekteerimistingimuste eelnõu Transpordiametile kooskõlastamiseks EhS § 31 lg 4 p 1

alusel.

Transpordiamet kaasata järgnevasse ehitisregistri menetlusse (ehitusloa eelnõu / ehitusteatis).

Lähtudes ehitusseadustiku (edaspidi EhS) § 70 lg 3, § 92 lg 6 ja § 99 lg 3 ja kliimaministri

17.11.2023 määrusest nr 71 „Tee projekteerimise normid“, kooskõlastame

projekteerimistingimuste eelnõu.

Lugupidamisega

2 (2)

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: 7.1-2259556-12 22.05.2025 Valjaminev kiri

Laur Kõiv

55901417, [email protected]
