Põlva maakond, Räpina vald, Räpina linn, 18292 Räpina-Aravu tee tulekustutusvee võtukoha projekt

36.80

2.00 Pos 1

A 1.00

Tingmärgid:

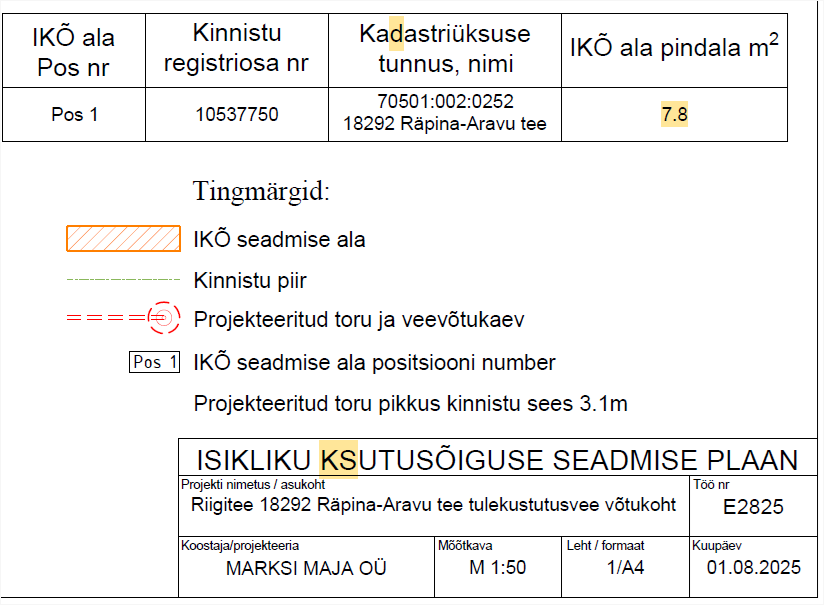

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN Riigitee 18292 Räpina-Aravu tee tulekustutusvee võtukoht E2825

MARKSI MAJA OÜ M 1:50 1/A4 06.08.2025

Projekti nimetus / asukoht Töö nr

Koostaja/projekteeria Mõõtkava Leht / formaat Kuupäev

IKÕ seadmise ala

Kinnistu piir

Projekteeritud toru ja veevõtukaev

IKÕ seadmise ala positsiooni number

Projekteeritud toru pikkus kinnistu sees 3.1m

Pos 1

IKÕ ala Pos nr

Kinnistu registriosa nr

Katastriüksuse tunnus, nimi IKÕ ala pindala m2

Pos 1 10537750 70501:002:0252

18292 Räpina-Aravu tee 8

OÜ Marksi Maja

J.Käisi tn 1-1 reg. 11704922 63305 PÕLVA MTR EEP001698 tel 516 6930 [email protected] Tegevusluba: E 450/2009

Tellija: Räpina Vallavalitsus E2825 Aadress: Kooli tn 1,

Räpina linn, Räpina vald Põlvamaa

Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha

eelprojekt

Büroo juhataja: Agu Roht/

Volitatud arhitekt 7: Agu Roht/ allkirjastatud digitaalselt kutsetunnistus nr 177634

Projekteeris: Margus Kaev/

07. august 2025

SISUKORD

1. Seletuskiri ………………………………………….…..……...…lk 3…6

Joonised:

Asendiplaan ........................................................................................ AS-01

Lõige A-A .......................................................................................... AS-02

Situatsiooni plaan.

E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 2/6

Asukoha plaan. Meeksi maanteest vasakul on näha Räpina järve laht, mille kaldale

tee äärde rajatakse tulekustutusvee võtukoht.

SELETUSKIRI

1. Üldosa

Eelprojekt on koostatud Põlvamaal, Räpina vallas, Räpina linnas, 18292 Räpina-Aravu

tee katastriüksusele 70501:002:0253 tulekustutusveevõtukoha rajamiseks. Veevõtukoht

tuleb rajada üheaegselt tee alla sademetevete äravoolutoru väljavahetamisega plasttoru

vastu.

Projekteerimise aluseks on tellija soov rajada katastriüksusele tulekustutusveevõtukoht

ja „Ehitusseadustik1“, mis vastu võetud 11.02.2015.a.-l; täiendavalt: Majandus- ja

taristuministri määrus nr 97 „Nõuded ehitusprojektile1“, vastu võetud 17.07.2015.a.;

„Tuleohutuse seadus“ vastu võetud 05. mail 2010.a., Siseministri määrus nr 17 „Ehitisele

esitatavad tuleohutusnõuded“ vastu võetud 30. märtsil 2017 a., Siseministri määrus nr 10,

vastu võetud 18.veebruaril 2021.a. „Veevõtukoha rajamise, katsetamise, kasutamise,

E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 3/6

korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord.” ja Riigikogu

seadus “Seadme ohutuse seadus” vastu võetud 18.02.2015.a.

Töövõtja peab lähtuma sellest, et rajatis tuleb, arvestades head ehitustava, ehitada

lõplikult valmis. Lisaks peab töövõtja arvestama tööjooniste tellimise vajadusega ehituse

läbiviimiseks.

Kui lepingus ei ole mainitud ehituse või selle osa teostusnõudeid, peab töövõtja täitma

lepingus samalaadsete või võrdlust kannatavate tööde kohta antud ettekirjutusi või nende

puudumisel kasutama samalaadsete ehitustööde puhul üldiselt nõutavat ja kõnealusel

ametialal valitsevat menetlust hea ja korraliku töötulemuse saavutamiseks. Töövõtja peab

tööde tegemisel järgima Riigikogu seadust „Töötervishoiu ja tööohutuse seadus“ vastu

võetud 16.06.1999.

Asendiplaani koostamisel on kasutatud Infrada OÜ poolt tehtud geodeetilist mõõdistust,

mis on tehtud märtsis 2022.a., töö G22-003.

Projekti ühe eksemplari peab säilitama rajatise kestvusea jooksul paberil või

elektroonselt.

2. Asendiplaaniline lahendus

Veevõtukoha maa-alune kuivhüdrant paigaldatakse riigitee 18292 Räpina-Aravu tee

sõidutee ja Räpina järve kalda vahele.

Storz 125 otsikuga kuivhüdrant ühendatakse järve veemahuga. Storz 125 otsik

paigaldatakse tee servast 2 m kaugusele paigaldatavasse 1 m läbimõõduga kaevu. Kaev

tuleb paigaldada rajatava plastist sademetevete äravoolu truubi kõrvale. Järve vee maht on

üldjuhul piiramatu.

3. Ehituslik lahendus

Enne tarnetoru paigaldamist tuleb välja selgitada toru paigaldamise piirkonnas järve

põhja reljeef. Vajadusel peab võimaliku sette või näiteks sisse langenud puud, juhuslikud

esemed eemaldama. Vajadusel tuleb põhja laugjalt süvendama. Projektis eeldatakse, et toru

horisontaalne pikkus kujuneb ca 9,5 m.

Järvest tuuakse kuivhüdrandi toru ots läbimõõduga 125...200 mm sõiduteeni, sellest

kuni 2 m kaugusele paigaldatavasse 1 m läbimõõduga kaevu. Kaev tuleb katta hästi E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 4/6

eristatava vähemalt 500 mm läbimõõduga kaanega. Kaev peab olema paigaldatud nii, et

oleks takistatud sellesse pinnase sattumine. Võimalusel peab kaev olema veest isetühjenev.

Toru peab taluma alarõhku -5 Mpa ja olema valmistatud veetorustikule mõeldud

materjalidest. Järves olev toru ots või toru telgjoonest ülemine pind peab olema kaetud

võrguga, mis takistab veeloomade sattumise tarnetorusse. Võrgu aktiivne pind peab olema

sama või suurem toru läbimõõduga 125 mm ristlõike pinnast (130 cm2). Kaevu

paigaldatakse väljuntoru otsa Storz 125 liitmik (vastavalt NFPA 1963 standartile).

Veevõtukoha väljund peab olema 0 kraadi maapinna suhtes ja paiknema kaevuluugist

allpool kaugusel, mis on vähemalt pool kaevukaane läbimõõdust, kuid kõige rohkem 40

cm.

Järves olev toru peab olema järve põhjast vähemalt 50 cm kõrgusel ja toru peab olema

veepinnast madalamal vähemalt 70 cm. Järves olev sõelaga varustatud tarnetoru ots tuleb

paigaldada võimalikult sügavale, siiski 50 cm kõrgusele järve põhjast. Järve keskmine

veepinna ja maapinna vahe on ca 1 meeter.

Tööde kvaliteet peab vastama MaaRYL 2010 esitatud kvaliteedinõuetele.

4. Vesivarustus ja kanalisatsioon

Rajatist ei ühendata vesivarustuse- ja kanalisatsioonisüsteemi.

5. Küte ja ventilatsioon

Rajatis pole köetav, ega vaja ventileerimist.

6. Elektrivarustus

Rajatist ei ühendata elektrivarustuse süsteemi.

7. Tuleohutus

Rajatis pole tuleohtlik.

E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 5/6

8. Keskkonnakaitse

Segaolmejäätmete kogumine ja käitlemine peab olema organiseeritud vastavuses

vastavuses Räpina Vallavolikogu määrusega nr 14 vastu võetud 17.06.2020.a. „Räpina

valla jäätmehoolduseeskiri”.

Ehitamise käigus tekkivad jäätmed anda:

1. metall metallijäätmekäitlusega tegelevasse ettevõttesse.

2. ehitusjäätmed tuleb sorteerida ja koguda liikide kaupa ning anda üle jäätme liigi

käitlemiõigust omavale ettevõttele. Sealhulgas värvimatta või immutamatta puitu

võib kasutada oma tarbeks, kütteks.

3. Jäätmete kogumise mahutid peavad olema kinnised, suletud kaanega.

Ehitusjäätmete käitlemise dokumendid tuleb säilitada vähemalt 2 aastat peale käitlemist.

9. Energiatõhususest

Rajatis pole köetav, sellest tulenevalt arvutuslikku energiamärgist ei väljastata.

10. Juhised rajatise ekspluateerimiseks

Veevõtukoht peab olema aastaringselt juurdepääsetav. Veevõtukoht peab olema

tähistatud survestamata veeallikal paikneva veevõtukoha valgustpeegeldava viidaga

(20x30 cm) vastavalt Siseministri määruses nr 10, vastu võetud 18.veebruaril 2021.a.

„Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse

nõuded, tingimused ning kord.” lisas 2 toodule. Märgistus viidal peab olema rohelist tooni,

toon RAL6032 ja numbriline tekst musta tooniga.

11. Muud Valdkondades, kus Eesti ehitusnormid (k.a. eelnormid) puuduvad, on aluseks võetud

Soome ehitusnormid ning juhised.

Ehitamisel tuleb täita konkreetsele tööle esitatavaid nõudeid vastavalt toote valmistaja,

RYL-, EPN, RT ja ET-kartoteekide või muud antud juhul rakenduvat juhist või eeskirja.

Monteeritavatele ehitus-konstruktsioonidele ja elementidele tuleb projekteerida valmistus-

ja / või tootejoonised. Projekti muutuseid ehitamisel võib teha vaid vastava osa

projekteerija kirjalikul nõusolekul.

E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 6/6

Materjalide paigaldamisel ja nendega töötamisel tuleb arvestada konkreetse materjali ja

toote tootja-poolsete nõuetega.

Volitatud arhitekt 7: A. Roht

E2825 Räpina linnas riigitee 18292 Räpina-Aravu tee äärde rajatava tulekustutusvee võtukoha eelprojekt 07.08.2025.a. Marksi Maja OÜ, reg.11704922, MKA tegevusluba E 450/2009; vastutav spetsialist: A. Roht 7/6

36.80

36 .8 0

36 .8 0

36.80

PROJ. PLASTTRUUP D800, L=13,2m, i=0,5% SISSEVOOL: H=35.35 VÄLJAVOOL: H=35.28

2.00

ca9.50

Tarnetoru ∅125...200 Storz 125 liitmik

Kaevu luuk ∅500 Kaev ∅1000

Ol.olev kinnistu piir

A

A

RIIGITEE 18292 RÄPINA-ARAVU TEE TULEKUSTUTUSVEE

VÕTUKOHT

Räpina linn,

Räpina vald, Põlva maakond

Katastritunnus 70501:002:0253

Marksi Maja OÜ

Märkus: Alusplaanina on kasutatud Infrada OÜ töö nr G22-003 "Meeksi mnt kergliiklustee põhiprojekt" Asendiplaani.

HALJASALA

TUGIPEENAR

SÕIDUTEE KATTE TAASTAMINE (TÜÜP 3b)

Tingmärgid vastavalt Infrada OÜ töö nr P22-003 "Meeksi mnt kergliiklustee

ehitamise põhiprojekti järgi":

OLEMASOLEV SÕIDUTEE TELG LIKVIDEERITAV OBJEKT

OLEMASOLEV KINNISTU PIIR

PROJEKTEERITUD TORU JA VEEVÕTUKAEV

KAVANDATUD TRUUP

Projekteeritud Tingmärgid:

Marksi Maja OÜ

Storz 125 liitmik

Võrk silmaga 3mm järve põhjast kõrgemal vähemalt 0.5m

Veepinna kõrgus

Vee külmumispiir

Vee tase

Tarnetoru Ø125...200

35.65

36.65

34.85

Teekatend

36.80
