Järvamaa, Paide linn, Tarbja küla, Vanaküla tee 3c liitumine madalpingel

26 .0

65.00

66.00

67.00

68.00

69.00

64.00

62.00

63.00

0. 0

2. 0

6. 0

8. 0

10 .0

12 .0

14 .0

16 .0

18 .0

20 .0

22 .0

4. 0

Vesi/kanal

24 .0

26 .0

OÜ Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

Elektrilevi OÜVanaküla tee 3c kinnistu elektrivõrguga liitumine, Tarbja küla, Paide linn, Järva maakond

0,4 kV elektrivõrgu plaan

Egert Siigur

Egert Siigur

LC3624-1

1 1

1:500

TP

14.08.2025

Märkused: 1. Projekteerimisülesanne nr. 488258 2. Rajada 0,4 kV kaabelliin, liitumiskilp vastavalt joonistele LC3624-1 ja LC3624-2. 3. Maakaabel paigaldada min 0,7 m sügavusele, teemaal min 1,0 m sügavusele, ristumisel riigiteega vastavalt

profiilile. 4. Taastada katted. 5. Paigaldus ja -ehitustöödel juhinduda k.o. projektist, kehtivatest eeskirjadest ja Elektrilevi OÜ ning teiste

asjaomaste organisatsioonide kooskõlastamisel esitatud nõuetest. 6. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Proj. MP kaabel Proj. liitumiskilp

Ol.olev MP õhuliin

Proj. kaitsetoru Ol.olev kanal

M 1:250

VV1

VV1; M:100

Ol.olev vesi

Ol.olev sidetrass

LK235899 Vanaküla tee 3c

Puurimise kaevik

Puurimise kaevik

Puurimise kaevik

MPL438932 AXPK 4G120 L=41m

1xPVCØ110, "1250N" L=13m Kinnisel meetodil!

1xPVCØ110, "1250N" L=22m Kinnisel meetodil!

1xPVCØ110, "450N" L=1m

1xPVCØ110, "450N" L=6m

AS Connecto Eesti Tuisu 19 Tel +372 606 3100 [email protected] Registrikood 17100148 11314 TALLINN http://www.connecto.ee/

TELLIJA: Elektrilevi OÜ TÖÖPROJEKT

Vanaküla tee 3c kinnistu liitumine madalpingel

Tarbja küla, Paide linn, Järva maakond Vanaküla tee 3c (56701:001:1053), Vanaküla tee 3a (56701:001:1052), 15180 Sillaotsa-

Tarbja tee (56502:002:0012), Mureli (56701:001:1034)

Projekteerija Egert Siigur

[email protected]

Nr LC3624

Pärnu

Juuni 2025

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 2

Projekti koostamisel osalesid: Projekteerija

Egert Siigur Tel. +372 526 7583

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 3

Sisukord

1. Asukoht 4

2. Seletuskiri 5

2.1. Üldosa 5

2.2. Tehniline lahendus 6

2.2.1. Maakaabelliinid 6

2.2.2. Liitumiskilp ning tarbijate ühendused 6

2.2.3. Tähistused 6

3. Maastiku ja teede taastamine 7

4. Ehitustööde dokumenteerimine ja järelvalve 7

5. Käidujuhend 7

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC3624-1 0,4 kV elektrivõrgu plaan

Joonis LC3624-2 0,4 kV elektrivõrgu skeem

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 4

1. Asukoht

Joonis 1.1 Projekteeritud objekti asukohaplaan

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 5

2. Seletuskiri

2.1. Üldosa

Käesoleva projektiga on lahendatud Järva maakonnas, Paide linnas, Tarbja külas Vanaküla tee 3c kinnistu liitumine elektrivõrguga. Liinide projekteeritud pikkused koos varuga on toodud elektriskeemidel ja spetsifikatsioonis, trasside projektsioonide pikkused tööde mahtude tabelites.

Projekteerimistöö aluseks on Elektrilevi OÜ projekteerimisülesanne koos lisadokumentidega (vt. Lisad) ja kohaliku omavalitsuse projekteerimistingimused (vt. Lisad). Projekti koostamisel on aluseks võetud Elektrilevi OÜ poolsed ettekirjutused (Elektrilevi OÜ (0,4…20) kV võrgustandard, erinevad juhendid/hankedokumendid), kehtivad standardid, Ehitusseadustik ning teised Eesti Vabariigi seadused ja õigusaktid, nimetatud dokumentidega tuleb arvestada ka tööde teostamisel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti Vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 6

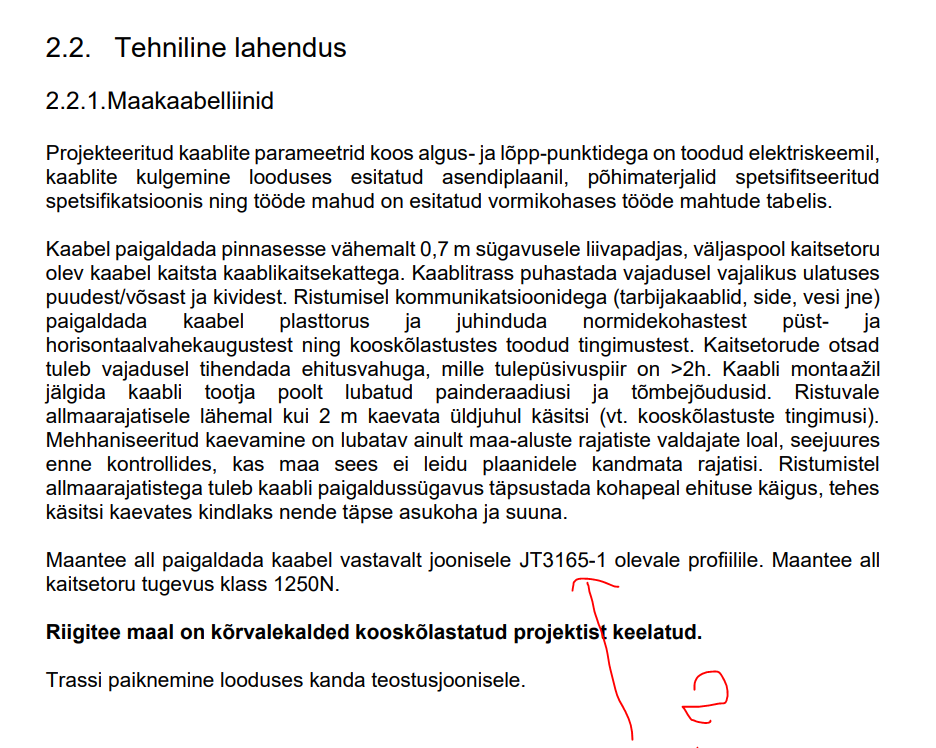

2.2. Tehniline lahendus

2.2.1. Maakaabelliinid

Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil, kaablite kulgemine looduses esitatud asendiplaanil, põhimaterjalid spetsifitseeritud spetsifikatsioonis ning tööde mahud on esitatud vormikohases tööde mahtude tabelis.

Kaabel paigaldada pinnasesse vähemalt 0,7 m sügavusele liivapadjas, väljaspool kaitsetoru olev kaabel kaitsta kaablikaitsekattega. Kaablitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest. Ristumisel kommunikatsioonidega (tarbijakaablid, side, vesi jne) paigaldada kaabel plasttorus ja juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Kaitsetorude otsad tuleb vajadusel tihendada ehitusvahuga, mille tulepüsivuspiir on >2h. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ristuvale allmaarajatisele lähemal kui 2 m kaevata üldjuhul käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna.

Maantee all paigaldada kaabel vastavalt joonisele LC3624-1 olevale profiilile. Maantee all kaitsetoru tugevus klass 1250N.

Riigitee 15180 Sillaotsa-Tarbja tee maal on kõrvalekalded kooskõlastatud projektist keelatud. Vähim sügavus projekteeritud kaablil tugi- või kõrvalmaantee katte ja mulde on all min 1,5 m ning vähim sügavus kraavi põhjast on min 1,0 m.

Trassi paiknemine looduses kanda teostusjoonisele.

2.2.2. Liitumiskilp ning tarbijate ühendused

Kilp komplekteerida, paigaldada ja ühendada vastavalt käesoleva projekti joonistele LC3624-1 ja LC3624-2 järgi, arvestades kohalikest oludest või planeeritavast vertikaalplaneeringust tulenevaid kõrgusi. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu.

Liitumiskilbiks valida vundamendile paigaldatav kilbid, mis vastab Elektrilevi OÜ nõuetele. Liitumiskilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijaile näha ette liitumiskilbi võti.

Kõik tarbijaühendused taastada tekitades tarbijaile minimaalseid katkestuste pikkusi.

Kilbile rajada maandus, mille puutepinge ei ületa 50 V. Rajada pot.ring.

2.2.3. Tähistused Elektripaigaldiste – ja seadmete eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata P346 „Võrguvara tähistamise ja märgistamise nõuded“

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 7

3. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed ning samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid vms).

Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu.

Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele.

Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljastus taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse lammutatud või vigastatud piirded taastatakse.

4. Ehitustööde dokumenteerimine ja järelvalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustik” ja Elektrilevi OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.

5. Käidujuhend

Uue elektripaigaldise esimese ekspluatatsiooniaasta järgselt tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab selle/nende kõrvaldamise viisi ja aja võrguvaldaja. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu juhenditest ja nõuetest.

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 8

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC3624-1 0,4 kV elektrivõrgu plaan

Joonis LC3624-2 0,4 kV elektrivõrgu skeem

TAOTLUS

TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS

Kellele

TRANSPORDIAMET

Registrikood 70001490

Juriidiline aadress Tallinn 10916, Teelise 4

Kellelt

Asutuse või isiku nimi AS Connecto Eesti

Registri- või isikukood 17100148 Juriidiline aadress või elukoht

Tuisu tn 19, 13415 Tallinn

Kontaktaadress Lauka tee 4, 85008 Pärnu

Telefon 526 7583

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt või selle osa, volitused jne)

Dokumendi nimetus (esitatava dokumendi täpne nimetus)

Dokumendi nr.

Vanaküla tee 3c kinnistu liitumine madalpingel Tarbja küla, Paide linn, Järva maakond

LC3624

2. Objekti asukoht ( Maakond, vald, küla: Järva maakond, Paide linn, Tarbja küla

Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:

Ristumised riigiteega nr 15180 km 2,39,

Teemaal kulgemine riigitee nr km - ,

Riigitee nr kaitsevööndis km - ,

3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg

0,4 kV elektrivõrgu rajamine

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja –rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1) Ristumine riigiteega

5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Maanteeameti osakondadelt

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud Maanteeameti juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja Ees- ja perekonnanimi

Egert Siigur

(juriidilisest isikust taotleja puhul juriidilise isiku esindaja) Allkiri digitaalne

Taotluse esitamise kuupäev 14.08.2025

Isikliku kasutusõiguse ala plaan

IKÕ seadmise ala

IKÕ ala Pos nr (plaanil)

Kinnistu registriosa nr

Katastriüksuse tunnus, nimi ja sihtotstarve

IKÕ ala pindala m2

Pos 1 7945450 56502:002:0012;

15180 Sillaotsa-Tarbja tee; Transpordimaa 100%

23

Kinnistupiir Projekteeritud MP-kaabel (0,4 kV)

Projekti nimetus / asukoht Tarbja küla, Paide linn, Järva maakond

Töö nr LC3624

A4 KuupäevLeht / formaat

M 1:500 Mõõtkava

Egert Siigur Koostaja

13.08.2025

Pos 1

Projekteeritud liitumiskilp

Vanaküla tee 3c kinnistu elektrivõrguga liitumine,

Ol.olev mast

26 .0

65.00

66.00

67.00

68.00

69.00

64.00

62.00

63.00

0. 0

2. 0

6. 0

8. 0

10 .0

12 .0

14 .0

16 .0

18 .0

20 .0

22 .0

4. 0

Vesi/kanal

24 .0

26 .0

OÜ Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

Elektrilevi OÜVanaküla tee 3c kinnistu elektrivõrguga liitumine, Tarbja küla, Paide linn, Järva maakond

0,4 kV elektrivõrgu plaan

Egert Siigur

Egert Siigur

LC3624-1

1 1

1:500

TP

14.08.2025

Märkused: 1. Projekteerimisülesanne nr. 488258 2. Rajada 0,4 kV kaabelliin, liitumiskilp vastavalt joonistele LC3624-1 ja LC3624-2. 3. Maakaabel paigaldada min 0,7 m sügavusele, teemaal min 1,0 m sügavusele, ristumisel riigiteega vastavalt

profiilile. 4. Taastada katted. 5. Paigaldus ja -ehitustöödel juhinduda k.o. projektist, kehtivatest eeskirjadest ja Elektrilevi OÜ ning teiste

asjaomaste organisatsioonide kooskõlastamisel esitatud nõuetest. 6. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Proj. MP kaabel Proj. liitumiskilp

Ol.olev MP õhuliin

Proj. kaitsetoru Ol.olev kanal

M 1:250

VV1

VV1; M:100

Ol.olev vesi

Ol.olev sidetrass

LK235899 Vanaküla tee 3c

Puurimise kaevik

Puurimise kaevik

Puurimise kaevik

MPL438932 AXPK 4G120 L=41m

1xPVCØ110, "1250N" L=13m Kinnisel meetodil!

1xPVCØ110, "1250N" L=22m Kinnisel meetodil!

1xPVCØ110, "450N" L=1m

1xPVCØ110, "450N" L=6m

AS Connecto Eesti Tuisu 19 Tel +372 606 3100 [email protected] Registrikood 17100148 11314 TALLINN http://www.connecto.ee/

TELLIJA: Elektrilevi OÜ TÖÖPROJEKT

Vanaküla tee 3c kinnistu liitumine madalpingel

Tarbja küla, Paide linn, Järva maakond Vanaküla tee 3c (56701:001:1053), Vanaküla tee 3a (56701:001:1052), 15180 Sillaotsa-

Tarbja tee (56502:002:0012), Mureli (56701:001:1034)

Projekteerija Egert Siigur

[email protected]

Nr LC3624

Pärnu

Juuni 2025

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 2

Projekti koostamisel osalesid: Projekteerija

Egert Siigur Tel. +372 526 7583

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 3

Sisukord

1. Asukoht 4

2. Seletuskiri 5

2.1. Üldosa 5

2.2. Tehniline lahendus 6

2.2.1. Maakaabelliinid 6

2.2.2. Liitumiskilp ning tarbijate ühendused 6

2.2.3. Tähistused 6

3. Maastiku ja teede taastamine 7

4. Ehitustööde dokumenteerimine ja järelvalve 7

5. Käidujuhend 7

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC3624-1 0,4 kV elektrivõrgu plaan

Joonis LC3624-2 0,4 kV elektrivõrgu skeem

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 4

1. Asukoht

Joonis 1.1 Projekteeritud objekti asukohaplaan

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 5

2. Seletuskiri

2.1. Üldosa

Käesoleva projektiga on lahendatud Järva maakonnas, Paide linnas, Tarbja külas Vanaküla tee 3c kinnistu liitumine elektrivõrguga. Liinide projekteeritud pikkused koos varuga on toodud elektriskeemidel ja spetsifikatsioonis, trasside projektsioonide pikkused tööde mahtude tabelites.

Projekteerimistöö aluseks on Elektrilevi OÜ projekteerimisülesanne koos lisadokumentidega (vt. Lisad) ja kohaliku omavalitsuse projekteerimistingimused (vt. Lisad). Projekti koostamisel on aluseks võetud Elektrilevi OÜ poolsed ettekirjutused (Elektrilevi OÜ (0,4…20) kV võrgustandard, erinevad juhendid/hankedokumendid), kehtivad standardid, Ehitusseadustik ning teised Eesti Vabariigi seadused ja õigusaktid, nimetatud dokumentidega tuleb arvestada ka tööde teostamisel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti Vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 6

2.2. Tehniline lahendus

2.2.1. Maakaabelliinid

Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil, kaablite kulgemine looduses esitatud asendiplaanil, põhimaterjalid spetsifitseeritud spetsifikatsioonis ning tööde mahud on esitatud vormikohases tööde mahtude tabelis.

Kaabel paigaldada pinnasesse vähemalt 0,7 m sügavusele liivapadjas, väljaspool kaitsetoru olev kaabel kaitsta kaablikaitsekattega. Kaablitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest. Ristumisel kommunikatsioonidega (tarbijakaablid, side, vesi jne) paigaldada kaabel plasttorus ja juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Kaitsetorude otsad tuleb vajadusel tihendada ehitusvahuga, mille tulepüsivuspiir on >2h. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ristuvale allmaarajatisele lähemal kui 2 m kaevata üldjuhul käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna.

Maantee all paigaldada kaabel vastavalt joonisele LC3624-1 olevale profiilile. Maantee all kaitsetoru tugevus klass 1250N.

Riigitee 15180 Sillaotsa-Tarbja tee maal on kõrvalekalded kooskõlastatud projektist keelatud. Vähim sügavus projekteeritud kaablil tugi- või kõrvalmaantee katte ja mulde on all min 1,5 m ning vähim sügavus kraavi põhjast on min 1,0 m.

Trassi paiknemine looduses kanda teostusjoonisele.

2.2.2. Liitumiskilp ning tarbijate ühendused

Kilp komplekteerida, paigaldada ja ühendada vastavalt käesoleva projekti joonistele LC3624-1 ja LC3624-2 järgi, arvestades kohalikest oludest või planeeritavast vertikaalplaneeringust tulenevaid kõrgusi. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu.

Liitumiskilbiks valida vundamendile paigaldatav kilbid, mis vastab Elektrilevi OÜ nõuetele. Liitumiskilbi paigaldamine teostada liituja juuresolekul või temaga kooskõlastatult. Tarbijaile näha ette liitumiskilbi võti.

Kõik tarbijaühendused taastada tekitades tarbijaile minimaalseid katkestuste pikkusi.

Kilbile rajada maandus, mille puutepinge ei ületa 50 V. Rajada pot.ring.

2.2.3. Tähistused Elektripaigaldiste – ja seadmete eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata P346 „Võrguvara tähistamise ja märgistamise nõuded“

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 7

3. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed ning samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid vms).

Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu.

Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele.

Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljastus taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse lammutatud või vigastatud piirded taastatakse.

4. Ehitustööde dokumenteerimine ja järelvalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustik” ja Elektrilevi OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.

5. Käidujuhend

Uue elektripaigaldise esimese ekspluatatsiooniaasta järgselt tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab selle/nende kõrvaldamise viisi ja aja võrguvaldaja. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu juhenditest ja nõuetest.

AS Connecto Eesti Tööprojekt Nr LC3624

Vanaküla tee 3c, Tarbja küla, Paide linn, Järva maakond

14.08.2025 Lk 8

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC3624-1 0,4 kV elektrivõrgu plaan

Joonis LC3624-2 0,4 kV elektrivõrgu skeem
