PL25-10-01 Paldiski PEJ otseliin

E-kiri.eml

Tere

Edastan.

Parimate soovidega

Elliko Kõiv

Tehnovõrkude koordinaator

Planeerimise osakond

Tehnovõrkude üksus

Tel: 57 848 581

E-post: [email protected]

www.transpordiamet.ee

Valge 4 / 11413 Tallinn / Transpordiamet

From: Irina Gering <[email protected]>
Sent: Friday, August 22, 2025 8:59 AM
To: Elliko Kõiv <[email protected]>
Subject: FW: PL25-10-01 Paldiski PEJ otseliin

Tere.

Saadan uuesti kooskõlastamiseks.

Projekteerija vastused Teie märkustele:

1. Lisatud

2.Tehtud

3.Parandatud.

4.Lisatud.

5.Ristmevälja joonised on tehtud eraldi lehtedel aga palume ikkagi mõõtkava jätta 1:100. See teeb joonise kergem loetavaks ehitaja jaoks.

6.Kokku projekti raames paigaldatkse 3 toru D160 ja 1 toru D75. Ainult ühesse D160 torusse paigaldakse KP maakaabelliini, ülejäänud torud paigaldatkse perspektiivse liitumisvõimsuse suurendamiseks. AHXAMK-W 36kV 3x300Al+35Cu on üks neljasooneline kaabel, mitte neli kaablit.

7.Meie paigaldame kaablit, mis hakkab töötama 33kV pingel. 36kV see on kaabli maksimaalne tööpinge, mis on tähistatud kaabli nimetuses.

8. Lisatud.

9. Need asuvad Jaama tn 4 kinnistul.

10. Lisatud.

Lugupidamisega

Irina Gering

Kliendihalduse spetsialist

mob +372 5919 7247 | e-mail: [email protected]

OÜ Pluvo Eesti | Värvi tn 4, 10621 Tallinn | www.pluvo.ee

From: Elliko Kõiv <[email protected]>
Sent: neljapäev, 24. aprill 2025 11:49
To: Irina Gering <[email protected]>
Subject: RE: PL25-10-01 Paldiski PEJ otseliin

Tere

Esinesid projekti kooskõlastamist takistavad asjaolud, milledest tulenevalt tagastame taotluse ja palume projektlahendust korrigeerida ning esitada korrigeeritud ja digitaalselt allkirjastatud projekt minu e-postile uuesti kooskõlastamiseks:

Palun tehnovõrkude kavandmaisel lähtuda ja ka seletuskirjas viidata Transpordiamet nõuetele: MA 2018-015 „ Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“ (edaspidi nõuded).
Koos projektiga tuleb esitada kooskõlastamiseks tehnovõrgu rajamiseks vajaliku riigimaa isikliku kasutusõiguse plaanid. IKÕ plaanide koostamisel palume lähtuda juhendist „Riigivara kasutamiseks andmine“ ja näidislahendusest: https://transpordiamet.ee/riigiteede-juhendid#tehnovorgud--2
Riigitee nr 8 Tallinna-Paldiski tee korral on tegemist põhimaanteega, palume sügavuste ja kaitsetorude kavandamisel lähtuda nõuete tabelist 1.

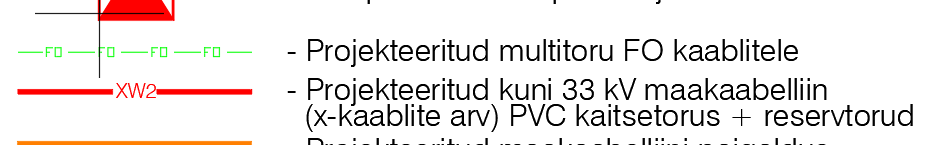

Projekti asendiplaanil peavad olema ära näidatud puurimiskaevikute kaugused teekatte servast, sh kraavi välisnõlvast jne.
Ristumiste kohta tuleb esitada eraldi mõõtkavalised lõikejoonised, näitamaks tehnovõrgu paiknemist tee muldkehas. Joonistele tuleb loetavalt kanda olemasoleva tee ja teekatte kontuur, olemasolevate ehitiste/rajatiste ja projekteeritava tehnovõrgu asukoht ja nende sügavused maapinnast ning teekattest, teemaa piirid, puurimiskaevikute asukohad ja kontuurid ning nende kaugused teekattest ja/või muldkeha alumisest nõlvajoonest, kaitsetoru paiknemine. Lõigete vertikaalne mõõtkava peab olema 1:50 või 1:25 ja horisontaalne vastavalt 1:100 või 1:50. Joonise koostamisel lähtuda nõuete Lisast 3.

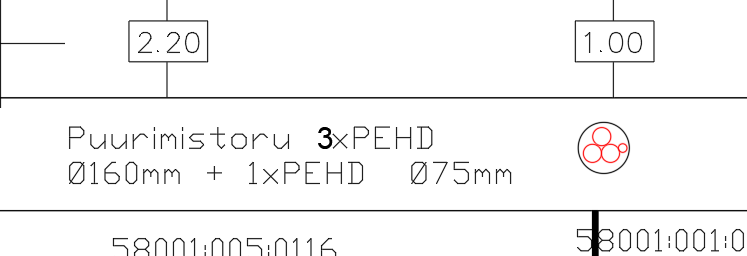

Mida selle läbilõikega on mõeldud, kus on reservtorud? Mitu tehnovõrku kavandatakse 4, 5 või 6? Mitu puurimist teostatakse? Palun korrigeerige lahendust, et oleks paremini ja üheselt arusaadav, mida te kavandate.

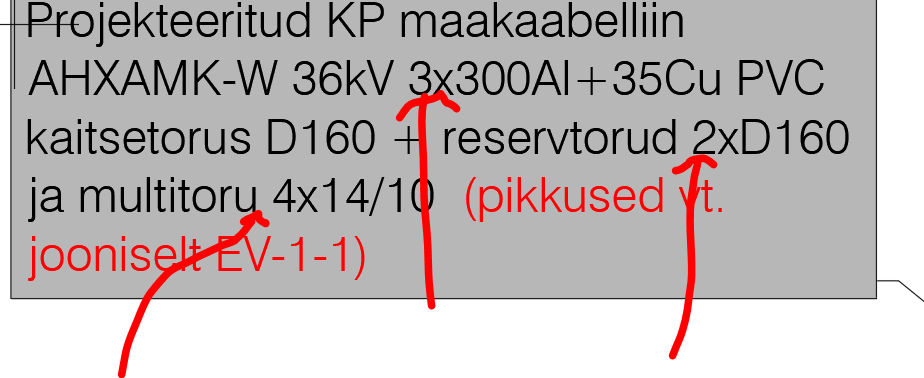

Mida te kavandate, kas 36 kV või 33KV, seletuskirjas 33kV?

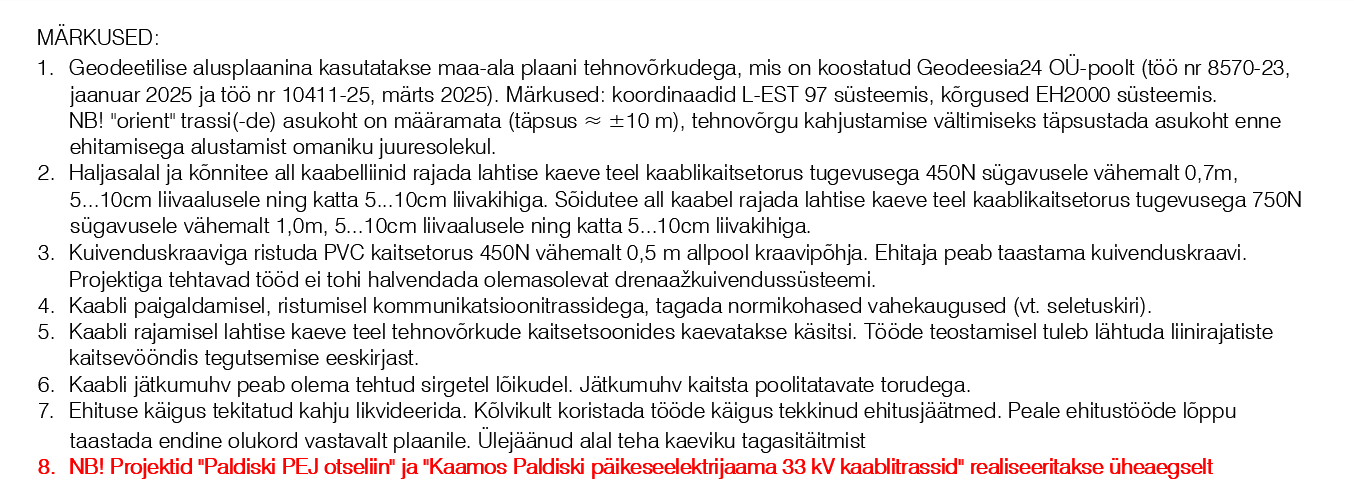

Lisada seletuskirja ja asendiplaani märkustesse teemaal kaabli kavandamisel minimaalsed nõuded sügavustele ja kaitsetorudele.

Kus asuvad Tallinnas Sadam AS kuuluvad tehnovõrgud?

Lisage, et Riigiteemaa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele ja et kõrvale kalded kooskõlastatud projektist on keelatud.

Parimate soovidega

Elliko Kõiv

Tehnovõrkude koordinaator

Planeerimise osakond

Tehnovõrkude üksus

Tel: 57 848 581

E-post: [email protected]

www.transpordiamet.ee

Valge 4 / 11413 Tallinn / Transpordiamet

From: Irina Gering <[email protected]>
Sent: Monday, April 21, 2025 5:43 PM
To: [email protected]
Subject: PL25-10-01 Paldiski PEJ otseliin

Tere.

OÜ Pluvo Eesti tegeleb Paldiski Päikese Elektrijaama otseliini projekteerimisega BALTIC OIL SERVICE OÜ tellimusel.

Projekti raames on projekteeritud Transpordiameti kinnistutele 11174 Paldiski-Padise tee lõik 2 ( 58001:001:0197) ja 8 Tallinn -Paldiski tee lõik 1 ( 58001:005:0116 ) keskpinge maakaabelliin + reservtorud.

Seetõttu palun Transpordiameti kooskõlastust planeeritud töödele.

Kooskõlastus palun digitaalselt allkirjastada.

Hiljem võtab Teiega ühendust maalepingute spetsialist, et sõlmida isiskliku kasutusõiguse lepingu.

Lugupidamisega

Irina Gering

Kliendihalduse spetsialist

mob +372 5919 7247 | e-mail: [email protected]

OÜ Pluvo Eesti | Värvi tn 4, 10621 Tallinn | www.pluvo.ee

---

Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel.

PL251001_PP_EL-3-01_Tiitel+seletus+asukoht.pdf

E-post: [email protected] www.pluvo.ee

Tallinn, 03.2025

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705

Värvi tn 4, 10621, Tallinn, Eesti

PALDISKI PEJ OTSELIIN

JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA,

TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE, UUEPIHLAKA, LEETSE

TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI, PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA

ELEKTRIPÕHIPROJEKT

Tellija: BALTIC OIL SERVICE OÜ Vana-Tartu mnt 79a, Peetri, 75312, Eesti, tel. +37258834246, [email protected]

Projekteerimise peatöövõtja: RMEnergy OÜ Jaama tn 4, Paldiski linn, 76806, tel. +372 5170777, [email protected] Töö nr. PL25-10-01

Vastutav isik: Ilja Kozlov, Kvalifikatsioon: A pädevus

Projekteerija: Ilja Kozlov

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

2 (7)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 4

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. KAITSEVÖÖND ........................................................................................................... 6

4. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

5. EHITUSJÄÄTMED ....................................................................................................... 6

6. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 6

7. KÄIDUJUHEND ........................................................................................................... 7

8. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 7

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

1/1 Elektrikaablite asendiplaan EV-1-1 –

EV-1-18 PL251001_PP_EL-4-01_EV-1-

Asend 1/1 Ristlõiked EV-1-19

1/1 Spetsifikatsioon PL251001_PP_EL-8-01_Spets

1/1 Töö mahtude tabel PL251001_PP_EL-8-02_TM

Lisa 1 Projekteerimistingimused PL251001_PP_EL-1-01_PT

Lisa 2 Eesti Raudtee tehnilised

tingimused PL251001_PP_EL-1-02_TT-ER

Lisa 3 AS Tallinna Sadam tehnilised

tingimused

PL251001_PP_EL-1-03_TT-

Sadam

Lisa 4 Kooskõlastuste koondtabel PL251001_PP_EL-2-01_KK-tabel

Lisa 5 Kooskõlastused PL251001_PP_EL-2-02…

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

3 (7)

A S U K O H A S K E E M

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

4 (7)

S E L E T U S K I R I

ÜLDIST

Projekt on koostatud vastavalt: 1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“;

2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“;

3. Riigikogu seadusele „Elektroonilise side seadus“ 4. Majandus- ja taristuministeri määrusele „Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“;

5. Standardile EVS 843 „Linnatänavad“; 6. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”;

7. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 8. Standardile EVS 932 „Ehitusprojekt”;

9. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 10. Eesti Energia võrgustandardile EE 10421629-JV;

11. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

12. Tallinna Sadam AS tehnilistele tingimustele nr 21-7/586-1

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi

samasuguste tehniliste andmetega materjale. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende

tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses

esitatud tingimustega (vt. Kooskõlastuste koondtabelit).

Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt

kooskõlastama tellijaga, kes otsustab projekteerija kaasamise ja projekti dokumentide

muutmise vajaduse. Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele, kinni pidada

töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde

algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist.

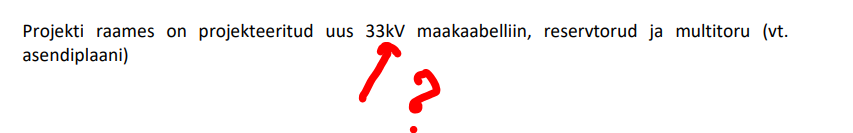

1. ELEKTRIVARUSTUS Projekti raames on projekteeritud uus 33kV maakaabelliin, reservtorud ja multitoru (vt.

asendiplaani)

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

5 (7)

2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud

paigutusele (vt. asendiplaani). Kõnnitee all ja haljasalal kaabelliin paigaldatakse

kaablikaitsetorusse tugevusega 450N sügavusele vähemalt 0,7 m ning sõidutee all kaablikaitsetorusse tugevusega 750N sügavusele vähemalt 1,0 m, 5...10 cm liivaalusele ning

kaetakse 5…10 cm liivakihiga.

Osaliselt kaablid paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100

De160 SDR 17. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega.

Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde algust.

Kinnistutel 8 Tallinn-Paldiski tee lõik 1, 11174 Paldiski-Padise tee lõik 1 ja 11174 Paldiski-Padise

tee lõik 2 asfaltkatte all kaabel reservtorudega paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 ühisesse puuritud avasse (ilma

hülssita). Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega.

Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele

vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m.

Keskpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida

järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus

rööpkulgemisel, m

Püstvahekaugus

ristumisel, m

Elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2

Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,1*/0,3

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga.

** Sama kaablivaldaja.

Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada.

Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga.

Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on

elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni.

Kaabli otsad tuleb märgistada kaablilipikutega.

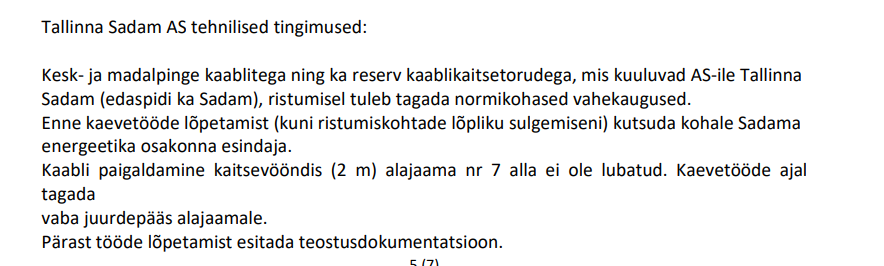

Tallinna Sadam AS tehnilised tingimused:

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

6 (7)

Kesk- ja madalpinge kaablitega ning ka reserv kaablikaitsetorudega, mis kuuluvad AS-ile Tallinna

Sadam (edaspidi ka Sadam), ristumisel tuleb tagada normikohased vahekaugused.

Enne kaevetööde lõpetamist (kuni ristumiskohtade lõpliku sulgemiseni) kutsuda kohale Sadama

energeetika osakonna esindaja.

Kaabli paigaldamine kaitsevööndis (2 m) alajaama nr 7 alla ei ole lubatud. Kaevetööde ajal

tagada vaba juurdepääs alajaamale.

Pärast tööde lõpetamist esitada teostusdokumentatsioon.

3. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt

piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.

4. MAASTIKU JA TEEDE TAASTAMINE Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada endine olukord vastavalt plaanile. Ülejäänud

alal teha kaeviku tagasitäitmist

5. EHITUSJÄÄTMED

Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi

ehitusjäätmete taaskasutamiseks.

Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja

utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise

asukoht.

Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning

muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda

vastavat jäätmeluba omavale isikule. Vältida tuleb kasvupinnase reostamist ja ülemäärast

tihendamist.

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei

tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub

sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud.

6. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu

elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu

esindaja.

PALDISKI PEJ OTSELIIN JAAMA TN 4, KASESAARE TEE 5, 6, 11174 PALDISKI-PADISE TEE LÕIK 2, PEETRI TN 7 // PALDISKI

RAUDTEEJAAM R1, PALDISKI RAUDTEEJAAM R4, TAMMEOTSA, TALLINNA MNT 18, 8 TALLINN-PALDISKI TEE LÕIK 1, LEETSE TEE, LEETSE TEE 2, LEPAMETSA, KUBJA, MÄNNIKU, VANA-TALLINNA MAANTEE,

UUEPIHLAKA, LEETSE TEE L5, KEILA METSKOND 68, SOOMETSA, POSTI,

PALDISKI LINN, LÄÄNE-HARJU VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRIPÕHIPROJEKT, TÖÖ NR. PL25-10-01, 03.2025

7 (7)

7. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja

liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki

elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul).

Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu

kaabelliinide hoolduskavade koostamise juhendist ja nõuetest.

8. ELEKTRIPAIGALDISE AUDIT

Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded

elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I,

08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja

kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse

hindamist.

18.03.2025.a. Koostas:

Ilja Kozlov

18.03.2025.a. Kontrollis:

Ilja Kozlov

PL251001_PP_EL-4-01_EV-1-Asend.dwg

PL251001_PP_EL-4-01_EV-1-Asend.pdf

1W 2

1W2

1W2 1W2

1W2

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 AHXAMK-W 36kV 3x300Al+35Cu kaabel Ltrass/kaabel=3998/4189m Kaitsetoru D160 450N Ltrass/toru=3x3475/3x3475m Kaitsetoru D160 750N Ltrass/toru=3x270/3x270m Kaitsetoru PE 100 De160 SDR 17 Ltrass/toru=3x253/3x253m Kaitsetoru PE 100 De75 SDR 17 Ltrass/toru=253/253m Multitoru 4x14/10 Ltrass/toru=3998/4189m

Paigaldus kinnisel meetodil

Perspektiivne komplektalajaam (lahendatakse teise projekti raames)

3Ø 16

0P L

4x 14

/1 0

FO R

M A

A T

A 2

5 94

x 4

20 m

m

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33 kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23,

jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 5. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 6. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 7. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord vastavalt plaanile. Ülejäänud alal teha kaeviku tagasitäitmist 8. NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

3Ø160PL4x14/10

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

- Projekteeritud maakaabelliini märketulp

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-1

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

1W2 1W2

1W2

1W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W21W2

1W 2

3Ø 16

0P L

4x 14

/1 0

Projekteeritud jätkumuhv (orienteeruv asukoht) KP kaablitele AHXAMK-W 36kV 3x300Al+35Cu. Jätkumuhv kaitsta poolitatava toruga D160, Ltoru=3m

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

FO R

M A

A T

A 2

5 94

x 4

20 m

m

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23,

jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 5. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 6. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 7. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord vastavalt plaanile. Ülejäänud alal teha kaeviku tagasitäitmist 8. NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33 kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

- Projekteeritud maakaabelliini märketulp

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-2

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

1W2 1W2

3Ø160PL4x14/10

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

1W2 1W2

1W2

1W 2

10

11

12

Paigaldus kinnisel meetodil

SIRGESTATUD TRASSI PLAAN

VAHEKAUGUSED (m)

OLULISED TAKISTUSED JA KOMMUNIKATSIOONID

KAABLITRASSI MINIMAALNE RAJAMISSÜGAVUS (m)

TORUDE LÄBIMÕÕT, KOGUS JA MATERJAL

KINNISTU (KATASTRIÜKSUSE NR)

23.00 21.00 19.00 17.00 15.00 13.00 11.00

Mhor 1:100

Mvert 1:100

LÕ PU

KA EV

IK 3,

0

SÕ ID

UT EE

19 ,3

Kasesaare tee 6

3

26 .8

HA LJ

AS AL

A

11174 Paldiski-Padise tee lõik 2 Soomepoiste tee 11

KR AA

V 6,

6

9, 0

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1112

NB! ELA SA oma sidetrass Kõrgus ca 14.97

3, 0

ST AR

DI -

KA EV

IK

7, 1

KR AA

V

HA LJ

AS AL

A

1W21W21W21W21W21W21W21W21W2

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2SIRGESTATUD TRASSI PLAAN

VAHEKAUGUSED (m)

OLULISED TAKISTUSED JA KOMMUNIKATSIOONID

KAABLITRASSI MINIMAALNE RAJAMISSÜGAVUS (m)

TORUDE LÄBIMÕÕT, KOGUS JA MATERJAL

KINNISTU (KATASTRIÜKSUSE NR)

25.00 23.00 21.00 19.00 17.00 15.00 13.00 11.00

Mhor 1:100

Mvert 1:100

ST AR

DI -

KA EV

IK 3,

9

49 .4

3

11 10

1, 6

RA UD

TE E

10 ,9

4, 5

3, 9

LÕ PU

KA EV

IK

1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2 1W2

KR AA

V

EH IT

US JÄ

ÄT M

ED

KI LL

US TI

K

KI LL

US TI

K

HA LJ

AS AL

A

10 ,5

16 ,8

FO R

M A

A T

7 00

x 6

00 m

m

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-3

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23,

jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kinnistutel 8 Tallinn-Paldiski tee lõik 1, 11174 Paldiski-Padise tee lõik 1 ja 11174 Paldiski-Padise tee lõik 2 asfaltkatte all kaabel reservtorudega paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 ühisesse puuritud avasse (ilma hülssita). Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

5. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m.

6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 8. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 9. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord vastavalt plaanile. Ülejäänud alal teha kaeviku tagasitäitmist 10.NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33kV kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

- Projekteeritud maakaabelliini märketulp

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

- Perspektiivne kaablikaitsetoru 450N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 450N (4 toru trassis)

- Perspektiivne kaablikaitsetoru 750N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 1250N (4 toru trassis)

(E-Service AS, töö nr 24_1339-1) "Gone Power suletud jaotusvõrgu pikendus"

"Tallinna mnt 40 haruraudtee" (K-Projekt AS, töö nr 23075)

- Perspektiivne foorikaabel - Perspektiivne MP maakaabelliin

- Perspektiivne manöövrifoor

- Perspektiivne rattapaariloendur

- Signaalkaabli kaitsevöönd

- Raudtee kaitsevöönd

- Maantee kaitsevöönd

Raudteeülesõidukoht lahendatakse

Mipro Eesti OÜ töös nr. ME2401 3Ø 160PL

4x14/10

Projekteeritud jätkumuhv (orienteeruv asukoht) KP kaablitele AHXAMK-W 36kV 3x300Al+35Cu. Jätkumuhv kaitsta poolitatava toruga D160, Ltoru=3m

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

1W2 1W2

1W2 1W2 9

1W 2

8

Paigaldus kinnisel meetodil

1W2 1W2 1W2 1W2 1W2 1W2 1W2SIRGESTATUD TRASSI PLAAN

VAHEKAUGUSED (m)

OLULISED TAKISTUSED JA KOMMUNIKATSIOONID

KAABLITRASSI MINIMAALNE RAJAMISSÜGAVUS (m)

TORUDE LÄBIMÕÕT, KOGUS JA MATERJAL

KINNISTU (KATASTRIÜKSUSE NR)

37.00 25.00 23.00 21.00 19.00 17.00 15.00 13.00

Mhor 1:100

Mvert 1:100

ST AR

DI -

KA EV

IK 3,

0

10 ,3

SÕ ID

UT EE

10 ,8

Tallinna mnt 18

3

9

KR AA

V JA

3, 0

LÕ PU

- KA

EV IK

11174 Paldiski-Padise tee lõik 1

Tallinna mnt 20

KR AA

V

SI DE

TR AS

S

8

1W2 1W2 1W2 1W2 1W2 1W2 1W2

NB! ELA SA oma sidetrass Kõrgus ca 16.05

1, 4

7, 8

2, 8

FO R

M A

A T

A 2

5 94

x 4

20 m

m

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33 kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

- Projekteeritud maakaabelliini märketulp

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

- Perspektiivne kaablikaitsetoru 450N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 450N (4 toru trassis)

- Perspektiivne kaablikaitsetoru 750N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 1250N (4 toru trassis)

(E-Service AS, töö nr 24_1339-1) "Gone Power suletud jaotusvõrgu pikendus"

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-4

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23, jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused:

koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kinnistutel 8 Tallinn-Paldiski tee lõik 1, 11174 Paldiski-Padise tee lõik 1 ja 11174 Paldiski-Padise tee lõik 2 asfaltkatte all kaabel reservtorudega paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 ühisesse puuritud avasse (ilma hülssita). Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

5. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m. 6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. 8. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 9. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada endine olukord vastavalt plaanile. Ülejäänud alal teha

kaeviku tagasitäitmist 10.NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

1W 2

1W2 1W2

1W2

1W 2

Paigaldus kinnisel meetodil

5 6

7

3Ø 160P

L 4x14/10

3Ø 160PL

4x14/10

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

1W2 1W2

1W2 1W2 9

8

1W21W21W21W21W21W2SIRGESTATUD TRASSI PLAAN

VAHEKAUGUSED (m)

OLULISED TAKISTUSED JA KOMMUNIKATSIOONID

KAABLITRASSI MINIMAALNE RAJAMISSÜGAVUS (m)

TORUDE LÄBIMÕÕT, KOGUS JA MATERJAL

KINNISTU (KATASTRIÜKSUSE NR)

37.00 25.00 23.00 21.00 19.00 17.00 15.00 13.00

Mhor 1:100

Mvert 1:100

ST AR

DI -

KA EV

IK 2,

9

18 ,4

SÕ ID

UT EE

7, 3

Leetse tee

3

7

KR AA

V

3, 0

LÕ PU

- KA

EV IK

6

1W21W21W21W21W2

8 Tallinn-Paldiski tee lõik 1 11174 Paldiski-Padise tee lõik 1 Tallinna mnt 18

8, 5

KR AA

V

NB! ELA SA oma sidetrass Kõrgus ca 16.47

SI DE

TR AS

S

FO R

M A

A T

A 2

5 94

x 4

20 m

m

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33 kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

- Projekteeritud maakaabelliini märketulp

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

- Perspektiivne kaablikaitsetoru 450N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 450N (4 toru trassis)

- Perspektiivne kaablikaitsetoru 750N (8 toru trassis)

- Perspektiivne kaablikaitsetoru 1250N (4 toru trassis)

(E-Service AS, töö nr 24_1339-1) "Gone Power suletud jaotusvõrgu pikendus"

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-5

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23, jaanuar 2025 ja töö nr 10411-25,

märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kinnistutel 8 Tallinn-Paldiski tee lõik 1, 11174 Paldiski-Padise tee lõik 1 ja 11174 Paldiski-Padise tee lõik 2 asfaltkatte all kaabel reservtorudega paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 ühisesse puuritud avasse (ilma hülssita). Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

5. Teemaal asuva haljasalal rajada kaabelliinid kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,2m mulde nõlvast kuni 1 m kaugusel ja mujal 1m. 6. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 7. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise

eeskirjast. 8. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 9. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu taastada endine olukord vastavalt

plaanile. Ülejäänud alal teha kaeviku tagasitäitmist 10.NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

1W 2

1W2 1W2

1W2

1W 2

Paigaldus kinnisel meetodil

5 6

3Ø 160P

L 4x14/10

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

SIRGESTATUD TRASSI PLAAN

VAHEKAUGUSED (m)

OLULISED TAKISTUSED JA KOMMUNIKATSIOONID

KAABLITRASSI MINIMAALNE RAJAMISSÜGAVUS (m)

TORUDE LÄBIMÕÕT, KOGUS JA MATERJAL

KINNISTU (KATASTRIÜKSUSE NR)

37.00 25.00 23.00 21.00 19.00 17.00 15.00 13.00

Mhor 1:100

Mvert 1:100

ST AR

DI -

KA EV

IK 3,

0

15 ,1

6

SÕ ID

UT EE

7, 9

Leetse tee

3

1W2 1W2 1W2

1W21W21W2 5

KR AA

V

3, 0

LÕ PU

- KA

EV IK

FO R

M A

A T

A 2

5 94

x 4

20 m

m

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23,

jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 5. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 6. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 7. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord vastavalt plaanile. Ülejäänud alal teha kaeviku tagasitäitmist. 8. NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

- Olemasolev kanalisatsioon

- Olemasolev veetrass

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

- Olemasolev soojustrass

- Olemasolev sadeveekanalisatsioon

- Projekteeritud 33 kV maakaabelliinXW2 (x-kaablite arv) PVC kaitsetorus + reservtorud

- Olemasolev sideõhuliin

- Krundi piir

- Olemasolev gaasitrass

- Olemasolev elektrikilp

- Projekteeritud maakaabelliini paigaldus

- Olemasolev sidekaabel

kinnisel meetodil

TINGMÄRGID:

- Projekteeritud multitoru FO kaablitele

- Perspektiivne komplektalajaam

- Projekteeritud jätkumuhv kuni 36 kV kaablil

1 - Projekteeritud suundpuurimise kaevikud

- Projekteeritud maakaabelliini märketulp

TEE-EHITUSLIK OSA:

- Taastatav sõidutee asfaltbetoonkate, 197m²

- Taastatav haljasala, 121m²

- Projekteeritud sõidutee äärekivi (tüüpi täpsustada ehituse käigus), 3 m

- Taastatav killustikkate, 285m²

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

TEL003705 MTR nr.Kontrollis

Koostas I. Kozlov

I. Kozlov

Töö nr: Staadium: Mõõtkava: Leht:

1:500PP

Paldiski PEJ otseliin

PL25-10-01 1/1

Töö nimetus:

Tellija

BALTIC OIL SERVICE OÜ

Faili nimi:

PL251001_PP_EL-4-01_EV-1-Asend.dwg

18.03.25

Versioon:

- Joon. nr:

EV-1-6

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

Objekti aadress:

lõik 2, 1, Peetri tn 7 // Paldiski raudteejaam R1, Paldiski raudteejaam R4, Jaama tn 4, Kasesaare tee 5, 6, 11174 Paldiski-Padise tee

Soomepoiste tee 11, Tõnise Tallinna mnt 18, 8 Tallinn-Paldiski tee lõik 1, Leetse tee, Leetse tee 2, Lepametsa, Kubja, Männiku, Vana-Tallinna maantee, Uuepihlaka, Leetse tee L5, Keila metskond 68, Soometsa, Posti, Paldiski linn, Lääne-Harju vald, Harjumaa

1W 2

3Ø 160P

L 4x14/10

Projekteeritud jätkumuhv (orienteeruv asukoht) KP kaablitele AHXAMK-W 36kV 3x300Al+35Cu. Jätkumuhv kaitsta poolitatava toruga D160, Ltoru=3m

Projekteeritud KP maakaabelliin AHXAMK-W 36kV 3x300Al+35Cu PVC kaitsetorus D160 + reservtorud 2xD160 ja multitoru 4x14/10 (pikkused vt. jooniselt EV-1-1)

3Ø 160P

L 4x14/10

FO R

M A

A T

A 2

5 94

x 4

20 m

m

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ-poolt (töö nr 8570-23,

jaanuar 2025 ja töö nr 10411-25, märts 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Haljasalal ja kõnnitee all kaabelliinid rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Sõidutee all kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1,0m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

3. Kuivenduskraaviga ristuda PVC kaitsetorus 450N vähemalt 0,5 m allpool kraavipõhja. Ehitaja peab taastama kuivenduskraavi. Projektiga tehtavad tööd ei tohi halvendada olemasolevat drenaažkuivendussüsteemi.

4. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 5. Kaabli rajamisel lahtise kaeve teel tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste

kaitsevööndis tegutsemise eeskirjast. 6. Kaabli jätkumuhv peab olema tehtud sirgetel lõikudel. Jätkumuhv kaitsta poolitatavate torudega. 7. Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale ehitustööde lõppu

taastada endine olukord vastavalt plaanile. Ülejäänud alal teha kaeviku tagasitäitmist. 8. NB! Projektid "Paldiski PEJ otseliin" ja "Kaamos Paldiski päikeseelektrijaama 33 kV kaablitrassid" realiseeritakse üheaegselt

- Olemasolev kanalisatsioon
