Keila linna, Uus - Luha – Niidu - Põhjakaare tänavate sademevee kollektori avariiülevoolu

projekteerimisest

Oleme koostöös aktsiaseltsiga Keila Vesi, Lidl Eesti OÜ-ga ja osaühinguga Esplan otsimas

lahendust Keila linna sadeveekollektori ületäite probleemile, mis väljendub Põhjakaare tänaval ja

Põhjakaare tn 3 (aktsiaselts ESPAK ehitustoodete kauplus) parkimisplatsil sadeveekaevude

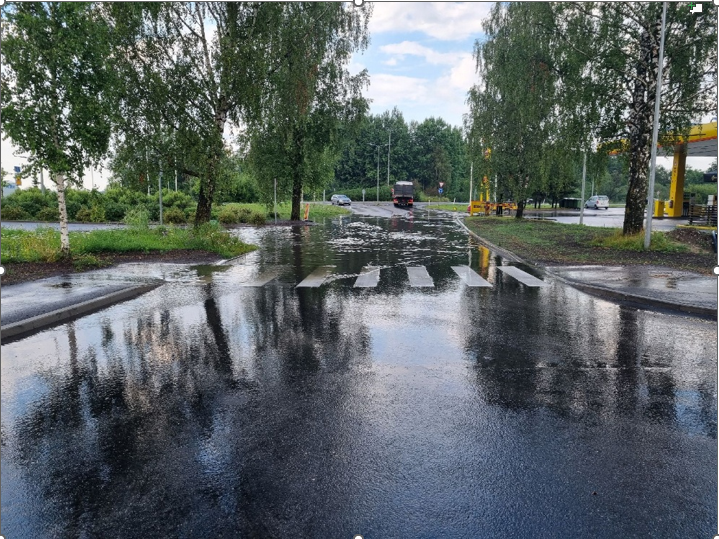

ülevooluga suuremate vihmasadude korral. Lisatud on fotod peale intensiivset sadu Põhjakaare

tänavalt 24.07.2025 suunaga Paldiski maantee ja Põhjakaare tänava ringristmikule. Paremale

jääb aktsiaselts Olerex kütusetankla, vasakule aktsiaselts ESPAK ehitustoodete kaupluse parkla

(Lisa nr. 1).

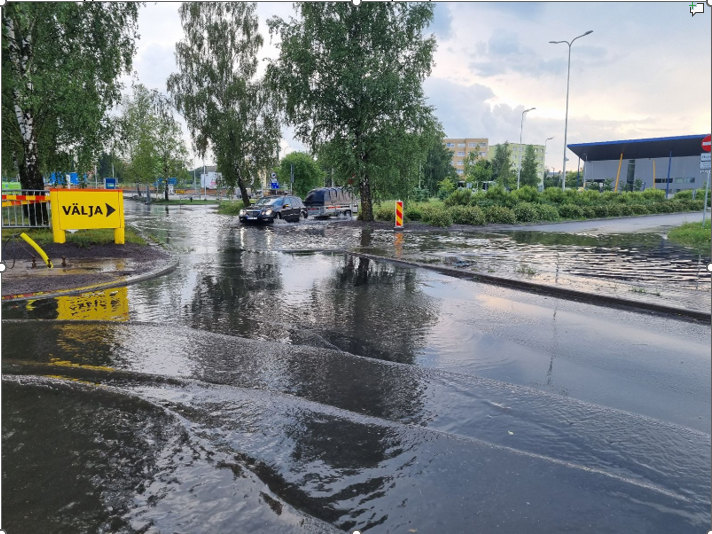

Teine 24.07.2025 foto on pärast vihma Põhjakaare tänavalt suunaga Paldiski maantee ja

Põhjakaare tänava ringristmiku poolt Keila linna hoonestatud alade poole. Vasakule jääb

aktsiaselts Olerex kütusetankla, paremale aktsiaselts ESPAK ehitustoodete kaupluse parkla (Lisa

nr. 2).

Oleme koos aktsiaseltsiga Keila Vesi mainitud probleemi olemusega tegelenud aastaid.

Probleemi lahendamiseks on valminud Kiirvool OÜ töö „Keila linna Põhjakaare tänava

sademeveetoru vastuvõtuvõimekuse hindamine“ (vt siinse kirja manused:

Lisa 3 - „449_Keila-Põhjakaare tee sademeveetoru_2022-03-04“ ja

Lisa 4 - „449_Skeem_2022-03-04“).

Mainitud töös „Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine“

on ära toodud:

„Sademeveekollektori vastuvõtuvõime hinnangu vajadus tuleneb asjaolust, et aktsiaselts

Keila Vesi teadmisel esinevad suuremate sadude korral juba praegu üleujutused

olemasoleva kollektori piirkonnas järgmistes sõlmedes:

• Põhja tn 8b kortermajade juures

• Heina/Luha tn ristmiku piirkonnas“

ja jõuti järeldusele:

Transpordiamet

[email protected]

Meie: 26.08.2025 nr 4-3/1010-1

„Kokkuvõttes võib öelda, et olemasolev kollektor alates Luha tänavast on

arvutuslikult juba praegu ~2 kordselt ülekoormatud. Arvestades, et projekti valgala

asub kollektori viimases lõigus, siis konsultandi soovitus on vooluhulka täiendavate

mahutitega mitte ühtlustada, kuna see pikendab viibeaega. Mõistlik on valgalalt tipu

vooluhulgad suunata ennem ära, kui kaugematelt valgaladelt vesi peale jõuab.“

Töös esitati soovitused:

„Soovitused:

Luha tänavalt edasi minevale kollektorile tuleb rajada kas uus eesvool Keila jõkke

või ülevoolutoru(d) ja/või ülevoolukraav(id), kust torusse mitte mahtuv vesi saab

valguda maanteeäärsele madalamale alale ja nende kraavidesse, kust voolab

truupidest juba Keila jõkke. Süsteem peaks tööle hakkama siis, kui veepinnatase

kollektoris hakkab täistäidet saavutama ehk ülevoolav vesi on reeglina puhtam

vesi ja ei vaja eraldi puhastit.

Kui rajada täiesti uus eesvool jõkke näiteks Luha tänava trassilt, siis tuleb rajada

ka täiendav sademeveepuhasti, milleks peab ka vastav maa ja juurdepääs olema.

Vajadusel tuleks Luha tänava garaažide taga olev haljasala võtta kasutusse nö

paisutusbasseinina (maa-ala tuleks sel juhul ka süvendada), mis tavaolukorras on

tavaline haljasala, kuhu saaks üleliigne vesi puhverdada ennem maantee

kraavidesse jõudmist.“

Soovituse lahendus on kajastatud ka töö skeemil „449_Skeem_2022-03-04“.

Esitatud hinnang oli aluseks osaühing Esplan poolt koostamisel oleva projektlahenduse

koostamiseks (kevad – suvi 2025). Avariiülevoolu projekti koostamiseks teostati maa-ala topo-

geodeetiline ülesmõõdistus (27.05-17.06.2025 Geodeesia 24 OÜ töö nr 10782-25) ja seejärel

Geotehniline uuring (juuni 2025 Maves OÜ töö nr 25053).

Koostatud uuringute põhjal koostas maastikuarhitekt Gen Mandre (4people OÜ) sademevee

imbtiigi esialgse lahenduse ning koostöös geotehnikuga jõuti tõdemusele, et sademevee

avariiülevool imbtiiki on võimalik projekteerida toru põhjaga absoluutkõrgusel +26.50.

Osaühing Esplan VK insener Kadi Kusnetsov juhtis seepeale aga tähelepanu asjaolule, et

problemaatilised restkaevud, kus sadevesi tungib Põhjakaare tänavale asuvad aga

absoluutkõrgusel +26.47 ning seega jäävad need ikkagi allapoole avariiülevoolu. Kokkuvõtlikult

on jõutud tõdemuseni, et Kiirvool OÜ töös pakutud lahendus ei ole reaalselt teostatav.

Osaühing Esplan on seepeale välja pakkunud sademevee avariiülevoolu projekteerimise ainukese

alles jäänud lahendusena sademevee toruga Luha tänava ja Paldiski maantee ristmiku juures

asuvasse kraavi, kohe maanteealuse ø600 mm truubi lähedusse.

Oleme koostöös aktsiaseltsiga Keila Vesi tutvunud pakutud lahendusega ja nõustume

projekteerijate järeldustega ning pöördume Transpordiameti kui maantee aluse maa, maantee,

maantee kraavide ja truupide omaniku poole palvega lubada projekteerida sademevee

avariiülevoolu torustik maantee kraavi, et suunata ülevoolust sademevesi truupide ja kraavide

kaudu Keila jõe äärsesse sademevee puhastustiiki.

Mõistame, et see pole tavapärane lahendus, kuid juhime tähelepanu olukorra akuutsusele ja

vajadusele leevendada olukorda avariiülevoolu projekteerimisega.

Ootame Teie seisukohta antud küsimuses.

Lugupidamisega

(allkirjastatud digitaalselt)

Inge Angerjas

abilinnapea

Lisa 1 – Foto 1

Lisa 2 – Foto 2

Lisa 3 - „449_Keila-Põhjakaare tee sademeveetoru_2022-03-04.pdf“

Lisa 4 - „449_Skeem_2022-03-04.pdf“.

Lisa 5 – „Keila Luha tn 15 geoloogiline uuring 25053.asice“

Lisa 6 – „10782-25 Luha tn 13 ja 15, Keila linn, Harju maakond_TOPO.asice“

Koostaja:

Olar Barndõk

[email protected]

KIIRVOOL OÜ Pärnu mnt 160a

Tallinn 11317 Tel. + 372 614 2122 Reg. kood 11281982

TÖÖ NIMETUS:

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

TÖÖ NR:

TELLIJA: Arhitekt Tarbe OÜ Reg.kood: Kontaktisik: Reet Holland

TÖÖ KOOSTAJA: KIIRVOOL OÜ Reg.kood 11281982 Pärnu mnt 160a Tallinn 11317 Projektijuht/ vastutav projekteerija : Toomas Piirsalu Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8 MTR registreeringu nr.: EEP000864 Tel.: 614 2122, e-mail: [email protected]

Tallinn 2022

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 2 (5)

SISUKORD

SELETUSKIRI

1 SISSEJUHATUS .......................................................................................................................................... 2

2 KOLLEKTORI ANALÜÜS ........................................................................................................................ 2

Lisa. Sademeveetorustike skeem

1 Sissejuhatus

Töö eesmärgiks on teostada Põhjakaare tänava sademeveekollektori hüdrauliline analüüs,

mille on tingimuseks seadnud AS Keila Vesi seoses Põhjakaare tn 6 kinnistule kavandatava

kaubandushoone rajamisega, millega ühes rajatakse parkla kinnistutele Põhjakaare tn 2, 4 ja

Posti tn 14. Hüdrauliline analüüs on teostatud lihtsustatud meetodil st ilma modelleerimiseta

kasutades olemasolevat geodeetilist informatsiooni.

Projekti ala jääb kehtestatud detailplaneeringu alale, millega võrreldes oli kavandatud parklate

kruntidel korterelamud koos parkimisaladega. Haljastuse osakaal asjaomasel neljal krundil oli

planeeringus minimaalne ja on samas suuruses kui projektlahenduses.

Planeeritud hoonete katuste ja parklate sademeveed on ette nähtud suunata ala läbivasse

sademeveekollektorisse De560plast (eeldatav siseläbimõõt Di500). Projektlahenduse

peamiseks erinevuseks on:

a. Kaubandushoone kuju on erinev ning jääb paiknema olemasoleva kollekori kohale,

mis tuleb osaliselt ümber tõsta.

b. Kaetud pindade osakaal on sama, aga katuste pindala on asendunud parklate

pindadega, mille äravoolukoefitsient on madalam või samaväärne, mistõttu sademevee

mõju olemasolevale kollektorile ei ole erinev võrreldes detailplaneeringuga.

Detailplaneeringu alale on 2017a-l koostatud VK-torude ehitusprojekt (Kiirvool OÜ töö nr

252/17), millest rajati tankla tarbeks kõik VK-torud ning Posti tänava veetoru ringistus koos

perspektiivsete kinnistuühendustega. Projektis oli arvestatud võimalusega, et

kanalisatsioonitorustiku (sh sademevesi) saab rajada eraldiseisvalt 2.etapis.

Projektis on olemasolevast kollektorist kõrgemale jääva piirkonna jaoks projekteeritud

sademeveetoru De315 PP, mis peab teenindama kogu antud piirkonna planeeritud ala.

Projekti kohane ühendus olemasoleva kaevuga koos ~9m pikkuse toruga on rajatud. Piirkonna

vastuvõtuvõime on projektis määratud toru De315 PP läbilaskevõimega, mis on antud

asukohas ~80l/s eeldusel, et eelvool selle vastu võtab. Kõik kinnistuühendused (7 tk) on

projekteeritud läbimõõduga De160mm. Kinnistute sisesed lahendused (sh vajadusel

vooluhulga ühtlustamine) ei olnud töö eesmärk.

Sademeveekollektori vastuvõtuvõime hinnangu vajadus tuleneb asjaolust, et AS Keila Vesi

teadmisel esinevad suuremate sadude korral juba praegu üleujutused olemasoleva kollektori

piirkonnas järgmistes sõlmedes:

• Põhja tn 8b kortermajade juures

• Heina/Luha tn ristmiku piirkonnas

2 Kollektori analüüs

Kollektori eelvooluks on Tallinn-Paldiski mnt alt läbiminev toru Di1000mm, mis suubub

puhastustiiki ja sealt edasi Keila jõkke. Torusse suubub enne maanteed ka Piiri tn kollektor

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 3 (5)

Di600mm. Eelvoolutoru läbilaskevõime on oluliselt suurem kui pealtulevate kahe kollektori

võimalik vooluhulk ja ei põhjusta toru uputatud olekusse sattumist.

Kollektori paiknemine koos valgalade piirjoontega on näidatud asendiskeemil.

Järgnevalt on esitatud torustiku/valgala lühikirjeldus alates esimesest/ülemisest valgalast.

Vooluhulkade arvutamisel on arvestatud kehtiva standardiga EVS 848:2021

Väliskanalisatsioonivõrk ja seal toodud parameetreid (sh piirkond Keila; korduvus 2 aastat).

• Haapsalu mnt alates Metsa tänavast kuni Keskväljaku SK-kaev

Valgala suurus ~13.6ha, kf~0.25, pikkus L~950m torud De200...De400 kaldega 0.003

kuni 0.005 (voolamisaeg piki torustikku ~15min ning arvutuslik vihma kestvus

~25min).

Arvutuslik vooluhulk Qa~320 l/s (arvutusvihma kestusega t=25min).

Arvestades torustike läbimõõtusid ja kaldeid, võiks maksimaalne vooluhulk

sõlmkaevus olla kuni ~200l/s ehk arvutuslikust suurem vooluhulk jääb eeldavaalt

süsteemi pidama, millega pikendatakse viibeaega arvutuslikult kuni ~50min-ni ehk

vooluhulk ~200l/s on järgmisteks lõikudeks pidev arvutusvooluhulk.

Arvestades, et Keskväljaku piirkonnas on suhteliselt suurem kaetud pindade osakaal,

siis saavutatakse 200l/s vooluhulk ~15min-lise arvutusliku vihma kestvusega, mis on

aluseks järgnevate valgalade analüüsil.

• Keskväljak kuni Luha tänava SK-kaev

Täiendav valgala suurus ~3.2ha, kf~0.3, L~475m toru De500pl keskmise kaldega

0.014, mis on ka teoreetiline maksimaalne hüdrauliline lang. Vee voolamise kiirus

oleks torus kuni ~2.5m/s ja vee täiendav viibeaeg kogu valgalal ~5min.

Arvutuslik vooluhulk viibeajaga t=20min Qa~110+200=310 l/s

Toru Di450mm korral on läbilaskevõime ~470 l/s ja Di400mm korral ~340 l/s ehk

toru ise võtab vooluhulga vastu.

Arvestades, et Heina tänava ristmiku juures on kaevus 90-kraadine järsk pöörang, mis

põhjustab suure kohaliku takistuse, siis on igati loogiline, et suure voolukiiruse juures

hakkab vesi kaevust välja pressima ja vähendab kogu torustiku läbilaskevõimet

sõltumata järgneva lõigu olukorrast, mis on ka põhjus mis just selles asukohas aeg-

ajalt vesi kaevust väljub.

Juhul kui järgnev toru lõik oleks juba täistäites, siis sellest tulenevalt väljuks vesi

madalamates kaevudes Niidu tänava piirkonnas, kus maapind on ~1.5m madalam ehk

sealne kollektori täituvus ei avalda mõju Luha tn probleemsele kaevule.

• Luha tänav kuni Olerexi SK-kaev

Täiendava valgala suurus ~6.2ha, kf~0.3, millest torutatud on Maxima poe piirkond

ning Niidu tänav, kuhu valgub sademevesi pinnapealselt ka Põhja ja Pae tänava

vaheliselt kortermajade alalt.

Kollektor on Di500 L~300m; keskmine kalle 0.0026. Hüdrauliline lang sõltub

järgneva torustiku lõigu täitest ja võib väheneda ~0.002-ni, kuna maapind on

praktiliselt ima languta.

Toru läbilaskevõime vabavoolselt oleks kuni ~270l/s, aga täistäite korral võib see

sõltuvalt hüdraulilisest olukorrast järgnevas lõigus väheneda ~250 l/s-ni, mis on juba

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 4 (5)

väiksem kui Luha tänava piirkonnast peale tulev arvutuslik vooluhulk ~310l/s.

Viimane võib olla tegelikkuses ka väiksem, kuna Heina tänava kaevu takistus on

vahel, mille täpne mõju ei ole praegu teada.

Arvutuslik lisanduv vooluhulk valgalalt Qa~180 l/s (arvutusvihma kestusega

t=25min), kuid arvestades Maxima ja Niidu tänava torude läbimõõtusid 2x De250, ei

saa lisanduv vooluhulk olla suurem kui ~100 l/s.

Juhul kui esineb arvutuslik vooluhulk või kui kollektor on juba täistites, siis

eeldatavalt ei valgu vesi madalamatest restkaevudest enam torusse, vaid valgub

pinnapealselt edasi Paldiski mnt suunas. Kollektoriga edastav vooluhulk on endiselt

~250 l/s.

• Olerexi SK-kaev kuni eelvoolu ühenduskaev

Täiendava valgala suurus kokku ~13.5ha, millest torutatud on valgala alumine osa

(Espak, Olerex, Põhja tn 8a piirkond). Maapinna kõrguste vahemik 35...26.5mABS.

Valgala ise ulatub kuni Pae tänavani, kust veed valguvad pinnapealselt allapoole, kuni

jõuavad lõpuks lähima tänava restkaevudeni või Espaki territooriumile.

Kollektor De560pl (Di500mmm) L~350m; keskmine kalle 0.0028.

Toru hüdrauliline lang täistäitesse minnes saab olla kuni ~0.005 ehk maksimaalne

läbilaskevõime on ~350l/s. Eeldatavalt lisandub eelnevast lõigust pidev arvutuslik

pealevool vastavalt kollektori läbilaskevõimele ~250l/s (arvutusliku vihma kestvusega

t~25min) ehk reaalselt saab arvutuslikult lisanduda kuni ~100l/s.

Espakil (A~2.4ha) on eraldi ühendus katuste (De250PP) ja platside (De200PP) vetele,

kus ühendustoru on väiksema läbimõõduga kui platsipealsed torud, millega piiratakse

maksimaalset vooluhulka (täiendavalt ka drenaaž). Toru täitumisel võib tekkida

madalamate restkaevude asukohtadesse ujutused, mis ei ulatu hooneteni. Hinnanguline

ühtlustatud pealevool kollektorisse kuni ~100l/s (arvutuslik ühtlustusaeg ~50min).

Ühtlustamata oleks see ~230l/s.

Põhja tn 8a piirkonna maapind on ~3m kõrgem kui ühenduskohas ning kollektori

täitumine ei avalda mingit mõju olukorrale kortermajade piirkonnas. Sealsed uputused

on põhjustatud asjaolust, et Põhja tänavat teenindav toru De250 läheb ise täistäitesse ja

tekitab paisutuse, mis väljub madalamatest toruga ühendatud restkaevudest, mis on

paraku Põhja tn 8a kinnistul.

Põhja tn 8b ja Olerexi olemasolevate piirkondade torutatud valgalade pindala on

~1.4 ha, kf~0.7 ning arvutuslik vooluhulk T=25min Q=95l/s.

Sellega on juba olemasolevate valgalade arvutuslik pealevool ~195l/s, millele lisandub

transiitvooluhulk ~250/s, mis on suurem kui toru läbilaksevõime 350l/s.

Praktikas peaks see avalduma selles, et suurte (arvutuslike) vihmade korral

madalamates piirkondadest olevatest restkaevudest ei valgu vesi torusse ja lohkudesse

tekivad paisutused ning vesi hakkab pinnapealselt valguma järgmistesse

madalamatesse lohkudesse. Kui selleks satub haljasala ja kraavid, siis ei avalda selline

ajutine uputus olulisi negatiivseid mõjutusi.

Kokkuvõttes võib öelda, et olemasolev kollektor alates Luha tänavast on arvutuslikult juba

praegu ~2 kordselt ülekoormatud. Arvestades, et projekti valgala asub kollektori viimases

lõigus, siis konsultandi soovitus on vooluhulka täiendavate mahutitega mitte ühtlustada, kuna

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 5 (5)

see pikendab viibeaega. Mõistlik on valgalalt tipu vooluhulgad suunata ennem ära, kui

kaugematelt valgaladelt vesi peale jõuab.

Kuna kollektor satub täistäitesse igal juhul, siis olulisem on määratleda kuidas minimeerida

vertikaalplaneeringuga võimalike uputuste korral kahjusid või ebameeldivusi. Konsultandil

puudub kogu kollektori ja selle mõju ala kohta adekvaatne geodeetiline alusplaan, mille

kohaselt saaks määratleda kus võiksid tekkida võimalikud uputatud alad või kuhu uputusi

suunata. Eeldatavalt tuleks need suunata maanteeäärsele haljasalale.

Projekti piirkonnas on maapind madalaimas kohas ~27.3m ning kollektori piirkonnas ~26.5

või madalam, mistõttu projekti ala ennast üleujutused suuresti ei mõjuta (va kui hoonel ei ole

maa-alust korrust).

Soovitused:

1. Luha-Paldiski mnt torul De500 olevad kaevud De560/500, kus toimub järsk pööre (2

tk), tuleb asendada sujuvate põlvedega, mis võimaldab suurel vooluhulgal edasi ilma

olulise paisutuseta edasi voolata. Samas suurendab see Luha tänava kollektorisse

suubuvaid tippvooluhulki, mis teevad sealse olukorra veel problemaatilisemaks.

2. Luha tänavalt edasi minevale kollektorile tuleb rajada kas uus eesvool Keila jõkke või

ülevoolutoru(d) ja/või ülevoolukraav(id), kust torusse mitte mahtuv vesi saab valguda

maanteeäärsele madalamale alale ja nende kraavidesse, kust voolab truupidest juba

Keila jõkke. Süsteem peaks tööle hakkama siis, kui veepinnatase kollektoris hakkab

täistäidet saavutama ehk ülevoolav vesi on reeglina puhtam vesi ja ei vaja eraldi

puhastit.

Kui rajada täiesti uus eesvool jõkke näiteks Luha tänava trassilt, siis tuleb rajada ka

täiendav sademeveepuhasti, milleks peab ka vastav maa ja juurdepääs olema.

Vajadusel tuleks Luha tänava garaažide taga olev haljasala võtta kasutusse nö

paisutusbasseinina (maa-ala tuleks sel juhul ka süvendada), mis tavaolukorras on

tavaline haljasala, kuhu saaks üleliigne vesi puhverduda ennem maantee kraavidesse

jõudmist.

3. Projekti alas kollektori De560 ümbertõstmisel tuleb pöörangud teha võimalikult

sujuvatena, et kohalik takistus oleks minimaalne.

4. Projekti ala on soovitav torudega suunata varemprojekteeritud ja osaliselt rajatud

torusse De315, mis hakkab teenindama ka perspektiivseid korterelamuid Posti tn 8, 10

ja 12. Juhul antud toruga ühendatava ala sademeveed ei mahu arvutuslikult antud

torusse (kuni ~80l/s), tuleb rakendada selles ulatuses vooluhulka ühtlustavaid ja/või

viibeaega pikendavaid rajatisi.

Arvestada tuleb, et Posti tn 8, 10 ja 12 piirkonnast võib lisanduda vooluhulk kuni

~30l/s (a 10l/s korterelamule) ning ülejäänu maht on kasutatav projektiala tarbeks.

Arvestada tuleb, et antud toru või kollektori täistäitesse minemisel avaldab see mõju

just toru alumises lõigus projekteeritava hoone asukohas. Hoone ja selle ümbruse

planeerimisel tuleb sellega arvestada ning tagada ka pinnapealselt vete

äravool/ülevool.

Seletuskirja koostas: Toomas Piirsalu

/allkirjastatud digitaalselt/

PID

KOKKU P-200

P-15

P-22

P-12

P-16

P-5

P-12

P-9 P-8

P-5

P-10

P-6

P-10

1

2

3

4

Rental area 1 floor 2340m2 Rental area 2 floor 170m2 (technical)

Põ hj ak aa re

P-20

P-10

P-20

P-20

2

.

9

2

.

9

2

.

9

2

.

9

3

.

6

3

.

6

6

.

5

3

.

6

3

.

6

3

.

5

3

.

5

2

.

7

2

.

7

2

.

7

2

.

7

2

.

7

2

.

9

±0,00=28.70

Põhja tn 8a

Heina tänava kaev

Projektiala ühendustoru

De315 asukoht

K

2

K

2

K

2

K

2

K

2

K

2

K

2

K

2

K

2

D

e

3

1

5

D

e

2

0

0

K

2

D

e

2

0

0

D

e

2

0

0

Espak'i platside SK ühendus

läbi puhasti De200

Espak'i katuste SK ühendus De250

Olerexi piirkonna SK-kaev

Põhja tn 8a piirkonna SK ühendus

Väljavool puhastustiiki

Luha tn SK-kaev

Keskväljaku SK-kaev

Kollektori eesvoolu SK-kaev

K

2

K

2

Olemasolev kraav

Qarv tulenevalt valgalast ~320l/s

Max Q tulenevalt torudest ~200l/s

Posti tn 8

Posti tn 10

Posti tn 12

Posti tn 14

Põhjakaare tn 2

Põhjakaare tn 4

Põhjakaare tn 6

Põhjakaare tn 1

Keila linna Põhjakaare tänava sademeveetoru

vastuvõtuvõimekuse hindamine

Sademeveetorustike skeem 1:2000

formaat A1 04.03.2022

Koostas: Toomas Piirsalu Kiirvool OÜ

Ol.olev sademeveetorustik

K2 K2 K2

Varem proj. sademeveetorustik

K2

Persp. ülevoolutoru/-kraavi asukoht

juuni 2025

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415)

geoloogiline uuring

Töö nimetus: Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

Töö number: 25053

Tellija: Esplan OÜ

Vastutav täitja: Margus Voolma

Koostajad: Margus Voolma

Kontrollija: Eik Eller

Maves OÜ

Marja 4D Tallinn, registrikood 10097377

www.maves.ee e-post: [email protected]

Ettevõte on sertifitseeritud kvaliteedijuhtimissüsteemi standardi ISO 9001:2015 alusel.

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 1

SISUKORD

1 ÜLDOSA .................................................................................................................................... 2

2 GEOLOOGILINE EHITUS ...................................................................................................... 4

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 2

1 ÜLDOSA

Käesolev geoloogiline uuring on tehtud Keila linnas Luha tn 15 katastriüksusel (katastriüksus 29601:001:0415) Esplan OÜ tellimisel.

Joonis 1 Uuringuala ja -punktide paiknemine (aluskaart: Maa- ja Ruumiamet)

Keila linn soovib Luha tn 15 kinnistule (katastriüksus 29601:001:0415), mis kuulub linnale, projekteerida sademevee kollektori avariiülevoolu immutuslahenduse – immutusväljak või vihmapeenar. Tegemist on olemasoleva sademeveevõrguga, mis on praegu ülekoormatud ja töötab täissäilitusrežiimis. Maantee kraavidesse sademevee juhtimine ei ole praegu teadaoleva info põhjal võimalik.

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 3

Selleks, et uurida kas Luha tn 15 kinnistu alale on võimalik koondada sademevett immutamiseks ja aurustamiseks on Esplan OÜ tellinud uuringu, et selgitada välja:

 pinnase kihtide koostis ja lasumis tingimused;  pinnasevee tase;

Tellijaga kooskõlastatud uuringuprogramm nägi ette pikiprofiilis 4-5 puuraugu rajamist 25 m sammuga. Puuraukudes mõõdetakse veetase ning kirjeldatakse pinnased välimäärangu alusel. Uuringupunktide paiknemine kooskõlastati tellijaga (16.06.25).

Välitööde käigus 19.06.2025 aastal puuriti puurmasinaga Fraste Multidrill PL lööksüdamikpuurimise meetodil (vastab standardile EN ISO 22475-1:2021, tabel 1 rida 7) viis puurauku sügavusega 4,1…5,1 m (Tabel 1, Joonis 1). Puuraugud seoti plaanis kohaliku situatsiooniga ja kõrguses erinevate kindelpunktidega geodeetiliselt alusplaanilt1. Pinnased on klassifitseeritud välimäärangu alusel vastavalt EVS-EN ISO 14688-1:2018.

Tabel 1 Uuringupunktide andmed ja veetase Puurimise kuupäev

Puuraugu tähis

L-EST X L-EST Y EH2000 Veetase maa-

pinnast

Veetase EH2000

PA sügavus maa-

pinnast

19.06.25 PA-1 6574954 524515 26.50 0.75 25.75 5.10 19.06.25 PA-2 6574950 524536 26.50 0.70 25.80 5.10 19.06.25 PA-3 6574937 524552 26.60 1.10 25.50 5.10 19.06.25 PA-4 6574932 524574 26.75 0.80 25.95 4.10 19.06.25 PA-5 6574920 524590 26.70 1.30 25.40 4.10

1 Geodeesia24 OÜ 10782-25 Luha tn 13 ja 15, Keila linn, Harjumaakond

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 4

2 GEOLOOGILINE EHITUS

Puurimisandmete järgi on ala geoloogilise lõike ülaosa järgmine:

• Muld (kiht 1) levib pindmise 0,6…1,7 m paksuse kihina kogu alal, osaliselt on tegu täitega, kohati sisaldab kruusa, liiva, lubjakivi ja tellise tükke.

• Savimöll, möll, peenliiv (kiht 2) levib mulla all – erinevates puuraukudes on nende pinnasekihtide paksused ja järgnevused varieeruvad, kihi kogupaksus on 0,8…3,2 m. Kiht on kõige paksem PA-1 ja PA-2 ning kiildub välja ida suunas.

• Savi (kiht 3) lasub vahetult moreenil 0,2…0,5 m paksuse kihina. PA-5 kihti ei tuvastatud ning kihi paksus suureneb lääne suunas.

• Savimöllmoreen (kiht 4) lasub maapinnast 2,9…4,6 m sügavusel.

Puuraukudes esinevate pinnaste kirjeldused on toodud geoloogilistel tulpadel (Joonis 2, Joonis 3, Joonis 4, Joonis 5, Joonis 6). Pinnasekihtide levik on näidatud geoloogilisel profiilil (Joonis 7).

Välitöö ajal 19.06.2025 jäi põhjavee tase (Kvaternaari veekiht) 0,70…1,30 m sügavusele maapinnast, absoluutkõrgusele 25,4…25,95 m. Hinnanguliselt on tegu keskmise või keskmisest kõrgema veetasemega, kuna välitöödele eelnes küllaltki jahe kevad ja saduderohke periood. Maksimaalne põhjavee tase võib tõusta lumesula ja rohkete sademete järgselt 0,5 m ülaltoodud tasemest kõrgemale.

Joonis 2 PA-1 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 5

Joonis 3 PA-2 geoloogiline tulp

Joonis 4 PA-3 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 6

Joonis 5 PA-4 geoloogiline tulp

Joonis 6 PA-5 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 7

Joonis 7 Geoloogiline lõige

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 1

MõõtkavaJoonise nimetus: 1:500MAA-ALA PLAAN TEHNOVÕRKUDEGA

Geodeesia24 OÜ Litsentsid: 751 MA, EEG000265

Reg nr: 12135099 Pärnu mnt 139e, 11317 Tallinn

[email protected]

Leht:Kuupäev: 10.06.202510782-25 GEODEESIA 1

Marju LemberVastutav geodeet:

Mõõdistas: Rando Aun Staadium:Töö nr:

Objekt: LUHA tn 15 Harju maakond, Keila linn, Luha tn 15Aadress:

Töö: TOPO-GEODEETILINE UURING Geodeesia 24

Märkused: 1. Koordinaadid riiklikus L-Est'97, kõrgused EH2000 süsteemis 2. Piiriandmed on informatiivse tähendusega. 3. Katastriüksuste piirid saadud Maa- ja Ruumiametist seisuga 10.06.2025

Geodeesia 24 OÜ Web: www.geodeesia24.ee

Aadress: Pärnu mnt 139e, Tallinn, Eesti Reg. nr: 12135099

E-mail: [email protected] KMKR nr: EE101464817

Tel: +372 56 21 7960 a/a: 221052858500

Luha tn 15 topo-geodeetiline uuring Objekt

Harju maakond, Keila linn, Harju maakond Aadress

Geodeesia Staadium

10782-25 Töö nr

Geodeesia24 OÜ Mõõdistaja

Marju Lember Vastutav geodeet

Geodeet tase 6, nr 163626 Kutsetunnistus

27.05.2025 – 17.06.2025 Uuringu tegemise kp.

10.06.2025 Välitööde kp.

Tallinn

SISUKORD

SISUKORD

SELETUSKIRI

ASUKOHA SKEEM

TEHNOVÕRKUDE VALDAJATE LOETELU

MÕÕTKAVA

MAA-ALA PLAAN 1:500

SELETUSKIRI OBJEKTI ANDMED: Aadress: Harju maakond, Keila linn, Luha tn 15 Katastritunnus: 29601:001:0415

TELLIJA ANDMED: Nimi: ESPLAN OÜ MÕÕDISTAJA ÜLDANDMED: Mõõdistas: Rando Aun Firma nimi: Geodeesia24 OÜ Aadress: Pärnu mnt 139E, 11317 Tallinn, Harjumaa Tel: +372 56 21 7960 E-mail: [email protected] Äriregistri nr: 12135099 MTR reg Nr: EEG000265 Mõõdistused on kooskõlas Majandus- ja kommunikatsiooniministeeriumi 14.04.2016. aastal vastuvõetud määrusega nr 34 "Topo- geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded". LÄHTEANDMED: Maa-ala on mõõdistatud riigi koordinaatide süsteemis L-EST’97 ja kõrgused on antud EH2000 kõrguste süsteemis. Mõõdistamine tugineb GNSS-mõõtmistele. Mõõdistusvõrk koordineeriti reaalajas GNSS seadmega Trimble R12i GNSS. GNSS püsijaamadeks on Geosoft OÜ püsijaamade võrk GEOS Trimble® VRS Now Eesti GNSS, mis on registreeritud Maa- ja Ruumiametis. KASUTATUD MATERJALID: Katastriüksuste piirid on saadud Maa- ja Ruumiametist seisuga 10.06.2025.

a. SIDE:

• Telia Eesti AS andmeväljastus

• 89T/2016, CORLE OÜ

b. ELEKTER:

• Elektrilevi OÜ kaardivaade

• 3129, 2013.a, GEOPLAN EESTI OÜ

• 23058, 2023.a, GEOPLAN EESTI OÜ

• 6000T, 2015.a, ELTEL NETWORKS AS

c. VÄLISVALGUSTUS:

• 10494T, 2023.a, KIRJANURK OÜ

• TJ-968/09-14, 2014.a GEOPLUS OÜ

• 5958t, 2015.a, ELTEL NETWORKS AS

• 6000T, 2015.a, ELTEL NETWORKS AS

d. VESI, KANALISATSIOON, SADEMEVEEKANALISATSIOON:

• E-739, 2000.a, GEOMETRIA OÜ

• AT-749, 2010.a, GPP OÜ

• TJ-1917, 2014.a, NORDECON AS MÕÕDISTAMINE: Mõõdistatud ala suuruseks on 1.49 ha. Mõõdistusmeetod: tahhümeetriline.

TEHNOVÕRGUD: Tehnovõrgud kanti plaanile mõõdistamistulemuste, uurimisandmete ja võrgu valdajate poolt väljastatud materjalide alusel. Uuritaval maa-alal paiknevad: madalpinge kaabel, madalpinge õhuliin, keskpinge kaabel, sidekaabel, vee-, kanalisatsiooni-, sademeveetorustik, drenaažitorustik. Mõõdistusalas võib leiduda tuvastamata ja joonisele peale kandmata tehnovõrke. Geodeesia24 OÜ ei vastuta tehnovõrkude asukoha õigsuse eest. Enne kaevetöid tuleb tehnovõrgu omanikul või haldajal nende täpne asukoht tuvastada ja ette näidata. MUUD SELGITUSED: Töö on väljastatud digitaalselt tellijale ning kohalikule omavalitsusele arhiveerimiseks.

KASUTATUD INSTRUMENDID: Mõõtmistööde tegemiseks kasutati elektrontahhümeetrit Trimble S5 koos väliarvutiga TCS3, GNSS seadet Trimble R12i. Joonised koostati tarkvarapaketiga ZWCAD 2020.

17.06.2025 Sisukorra ja seletuskirja koostas: /Annika Kangur/

ASUKOHA SKEEM Aluskaart: Maa- ja Ruumiamet 2025

TEHNOVÕRKUDE VALDAJATE LOETELU

JRK NR

ORGANISATSIOON KUUPÄEV JA NR SISU JA ESINDAJA MÄRKUS

1. Telia Eesti AS 12.06.2025 39703726

Sideehitised Arvo Sepp

Kooskõlastus kehtib 1 aasta

2. Eesti Lairiba Arenduse SA Sideehitised Joonisele kantud töö nr 89T/2016 alusel

3. Elektrilevi OÜ 09.06.2025 7739766170

Elektriehitised Lii Roosipuu

Andmed väljastatud. Elektrilevi OÜ ei kooskõlasta geodeetilisi uuringuid

4. Keila Vesi AS 10.06.2025 100625-1

ÜVK torustikud, välisvalgustus Demis Jõgi

Andmed väljastatud. Keila Vesi AS ei kooskõlasta geodeetilisi uuringuid

5. Transpordiamet 17.06.2025 Välisvalgustus Margus Magus

Kooskõlastatud

TeliaEestiAS klienditeenindus e-post:[email protected] Mustamäetee3,10615Tallinn ärikliendid1551 e-post:[email protected] Registrikood10234957 erakliendid123 https://www.telia.ee/

PROJEKTIKOOSKÕLASTUSNR39703726

Kliendinumber 1048157 Isikukood/Registrikood 12135099 Nimi OÜGeodeesia24 Kontaktisik ANNIKAKANGURtelefon58145507 e-post [email protected] Aadress KOTZEBUETN8-TALLINN,10412PÕHJA-

TALLINN,HARJUMAAKOND Objektiasukohtjaprojekti nimi

Keilalinn,Harjumaakond:10782-25Luhatn13ja 15,Keilalinn,Harjumaakond

Projekti/töönimetus 10782-25Luhatn13ja15,Keilalinn,Harjumaakond

Kooskõlastamiseleesitatud dokumendid

1.Geodeetiline alusplaan

10782-25Luha tn13ja15, Keilalinn,Harju maakond_TOPO.dwg

TeliaEestiAS(edaspidi"Telia")seisukohadesitatuddokumentidekooskõlastamisel:

Infotööloasaamisekstelefoninumbril: 6524000 Maa-alalpaiknebTelialekuuluvsideehitis: Kaablikanalisatsioon Projektkooskõlastataksemärkustega: Antudkooskõlastuseioletegutsemisluba

Teliasideehitisekaitsevööndistegutsemiseks. Sideehitisekaitsevööndisonsideehitiseomaniku loatakeelatudigasugunetegevus,misvõib ohustadasideehitist.Tegutsemislubataotleda hiljemalt5tööpäevaenneplaneeritudtegevuste algustjasoovitudväljakutseaegaTeliaEhitajate portaalis:https://www.telia.ee/ehitajate-portaal

Kooskõlastuskehtibkuni11.06.2026

Kooskõlastusevõttisvastu: Kooskõlastuseandis: ANNIKAKANGUR TeliaEestiASvolitatudesindaja

ArvoSepp e-post:[email protected] telefon:5163672

Clic k t

o buy N OW!PD

F-XChange Product

w w

w.tracker-software .c

om Clic k t

o buy N OW!PD

F-XChange Product

w w

w.tracker-software

.c om

Geodeesia24 OÜ

Annika Kangur /kuupäev digikonteineris/ [email protected]

Tel: +372 58 14 55 07

Andmeväljastus nr 100625-1

ÜVK torustike andmeväljastus vastavalt saadetud maa-ala plaanile.

Objekt/aadress: Keila linnas, Luha tn 13 ja Luha tn 15

1. Edastame väljavõtte (dwg) VK-torustike asendiplaanist ning võimalusel ka

digitaalsed teostusjoonised.

2. Koordinaadid on L-Est 97 süsteemis.

3. Edastatud andmete õigsuses vajalik veenduda kohapeal looduses.

4. Märkus, andmed võivad olla orienteeruvad ning võivad vajada täpsemat mõõdistamist

kohapeal.

5. Geodeetilisele alusplaanile kantud andmete õigsuse eest vastutab geodeet.

6. Geodeetilist alusplaani eraldi ei kooskõlastata. Hiljem kooskõlastamiseks esitatud

projektis näidata käesolev andmeväljastuse number, trasside asendit kontrollitakse

hiljem tööprojektis.

7. Käesolev andmeväljastus on kehtiv vaid antud taotluse jaoks.

AS Keila Vesi

veeosakonna juhataja

Demis Jõgi

+372 514 5187

[email protected]

DIGITAALALLKIRJADE KINNITUSLEHT ALLKIRJASTATUD FAILID

FAILI NIMI FAILI SUURUS

10782-25 Luha tn 13 ja 15, Keila linn, Harju maakond_TOPO.dwg 747 KB

ALLKIRJASTAJAD

nr. NIMI ISIKUKOOD AEG

MARGUS MAGUS1 38910150014 17.06.2025 09:44:45 +03:0 0

ALLKIRJA KEHTIVUS

ALLKIRI ON KEHTIV

ROLL/RESOLUTSIOON

Transpordiamet / kooskõlastame

ALLKIRJASTAJA ASUKOHT (LINN, MAAKOND, INDEKS, RIIK)

ALLKIRJASTAJA SERTIFIKAADI SEERIANUMBER

2d:12:c7:9f:d4:00:36:cd:66:e9:ac:75:72:26:53:d4

SERTIFIKAADI VÄLJAANDJA NIMI VÄLJAANDJA VÕTME IDENTIFIKAATOR

EID-SK 2016 9C 09 A8 07 87 0C 3D AC 2E 87 FC A0 AE D2 FB 65 49 88 28 FB

ALLKIRJA SÕNUMILÜHEND 30 31 30 0D 06 09 60 86 48 01 65 03 04 02 01 05 00 04 20 0E BB FB EA 43 D8 5E 0F B4 E1 AE FC CB 53 20 14 10 FF 36 F1 BC F6 3B 5C 18 B7 2B 58 72 F5 28 29

Selle kinnituslehe lahutamatu osa on lõigus "Allkirjastatud failid" nimetatud failide esitus paberil.

MÄRKUSED

Käesolev kinnitusleht on informatiivne, milles olev teave kinnitab vaid, et selle äratoodud räsiga allkirjastatud fail eksisteerib. Kinnitusleht ei oma iseseisvat tõendusväärtust. Osapoolte tahteavalduse kehtivust saab kontrollida ainult digitaalselt allkirjastatud failist.

Keskväljak 11

76608 Keila

Estonia

T: +372 6790 700

[email protected]

EE121010022073899009 SEB Pank

EE272200221011747720 Swedbank

Reg. nr. 75014422 TP kood: 135101

Keila linna, Uus - Luha – Niidu - Põhjakaare tänavate sademevee kollektori avariiülevoolu

projekteerimisest

Oleme koostöös aktsiaseltsiga Keila Vesi, Lidl Eesti OÜ-ga ja osaühinguga Esplan otsimas

lahendust Keila linna sadeveekollektori ületäite probleemile, mis väljendub Põhjakaare tänaval ja

Põhjakaare tn 3 (aktsiaselts ESPAK ehitustoodete kauplus) parkimisplatsil sadeveekaevude

ülevooluga suuremate vihmasadude korral. Lisatud on fotod peale intensiivset sadu Põhjakaare

tänavalt 24.07.2025 suunaga Paldiski maantee ja Põhjakaare tänava ringristmikule. Paremale

jääb aktsiaselts Olerex kütusetankla, vasakule aktsiaselts ESPAK ehitustoodete kaupluse parkla

(Lisa nr. 1).

Teine 24.07.2025 foto on pärast vihma Põhjakaare tänavalt suunaga Paldiski maantee ja

Põhjakaare tänava ringristmiku poolt Keila linna hoonestatud alade poole. Vasakule jääb

aktsiaselts Olerex kütusetankla, paremale aktsiaselts ESPAK ehitustoodete kaupluse parkla (Lisa

nr. 2).

Oleme koos aktsiaseltsiga Keila Vesi mainitud probleemi olemusega tegelenud aastaid.

Probleemi lahendamiseks on valminud Kiirvool OÜ töö „Keila linna Põhjakaare tänava

sademeveetoru vastuvõtuvõimekuse hindamine“ (vt siinse kirja manused:

Lisa 3 - „449_Keila-Põhjakaare tee sademeveetoru_2022-03-04“ ja

Lisa 4 - „449_Skeem_2022-03-04“).

Mainitud töös „Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine“

on ära toodud:

„Sademeveekollektori vastuvõtuvõime hinnangu vajadus tuleneb asjaolust, et aktsiaselts

Keila Vesi teadmisel esinevad suuremate sadude korral juba praegu üleujutused

olemasoleva kollektori piirkonnas järgmistes sõlmedes:

• Põhja tn 8b kortermajade juures

• Heina/Luha tn ristmiku piirkonnas“

ja jõuti järeldusele:

Transpordiamet

[email protected]

Meie: 26.08.2025 nr 4-3/1010-1

„Kokkuvõttes võib öelda, et olemasolev kollektor alates Luha tänavast on

arvutuslikult juba praegu ~2 kordselt ülekoormatud. Arvestades, et projekti valgala

asub kollektori viimases lõigus, siis konsultandi soovitus on vooluhulka täiendavate

mahutitega mitte ühtlustada, kuna see pikendab viibeaega. Mõistlik on valgalalt tipu

vooluhulgad suunata ennem ära, kui kaugematelt valgaladelt vesi peale jõuab.“

Töös esitati soovitused:

„Soovitused:

Luha tänavalt edasi minevale kollektorile tuleb rajada kas uus eesvool Keila jõkke

või ülevoolutoru(d) ja/või ülevoolukraav(id), kust torusse mitte mahtuv vesi saab

valguda maanteeäärsele madalamale alale ja nende kraavidesse, kust voolab

truupidest juba Keila jõkke. Süsteem peaks tööle hakkama siis, kui veepinnatase

kollektoris hakkab täistäidet saavutama ehk ülevoolav vesi on reeglina puhtam

vesi ja ei vaja eraldi puhastit.

Kui rajada täiesti uus eesvool jõkke näiteks Luha tänava trassilt, siis tuleb rajada

ka täiendav sademeveepuhasti, milleks peab ka vastav maa ja juurdepääs olema.

Vajadusel tuleks Luha tänava garaažide taga olev haljasala võtta kasutusse nö

paisutusbasseinina (maa-ala tuleks sel juhul ka süvendada), mis tavaolukorras on

tavaline haljasala, kuhu saaks üleliigne vesi puhverdada ennem maantee

kraavidesse jõudmist.“

Soovituse lahendus on kajastatud ka töö skeemil „449_Skeem_2022-03-04“.

Esitatud hinnang oli aluseks osaühing Esplan poolt koostamisel oleva projektlahenduse

koostamiseks (kevad – suvi 2025). Avariiülevoolu projekti koostamiseks teostati maa-ala topo-

geodeetiline ülesmõõdistus (27.05-17.06.2025 Geodeesia 24 OÜ töö nr 10782-25) ja seejärel

Geotehniline uuring (juuni 2025 Maves OÜ töö nr 25053).

Koostatud uuringute põhjal koostas maastikuarhitekt Gen Mandre (4people OÜ) sademevee

imbtiigi esialgse lahenduse ning koostöös geotehnikuga jõuti tõdemusele, et sademevee

avariiülevool imbtiiki on võimalik projekteerida toru põhjaga absoluutkõrgusel +26.50.

Osaühing Esplan VK insener Kadi Kusnetsov juhtis seepeale aga tähelepanu asjaolule, et

problemaatilised restkaevud, kus sadevesi tungib Põhjakaare tänavale asuvad aga

absoluutkõrgusel +26.47 ning seega jäävad need ikkagi allapoole avariiülevoolu. Kokkuvõtlikult

on jõutud tõdemuseni, et Kiirvool OÜ töös pakutud lahendus ei ole reaalselt teostatav.

Osaühing Esplan on seepeale välja pakkunud sademevee avariiülevoolu projekteerimise ainukese

alles jäänud lahendusena sademevee toruga Luha tänava ja Paldiski maantee ristmiku juures

asuvasse kraavi, kohe maanteealuse ø600 mm truubi lähedusse.

Oleme koostöös aktsiaseltsiga Keila Vesi tutvunud pakutud lahendusega ja nõustume

projekteerijate järeldustega ning pöördume Transpordiameti kui maantee aluse maa, maantee,

maantee kraavide ja truupide omaniku poole palvega lubada projekteerida sademevee

avariiülevoolu torustik maantee kraavi, et suunata ülevoolust sademevesi truupide ja kraavide

kaudu Keila jõe äärsesse sademevee puhastustiiki.

Mõistame, et see pole tavapärane lahendus, kuid juhime tähelepanu olukorra akuutsusele ja

vajadusele leevendada olukorda avariiülevoolu projekteerimisega.

Ootame Teie seisukohta antud küsimuses.

Lugupidamisega

(allkirjastatud digitaalselt)

Inge Angerjas

abilinnapea

Lisa 1 – Foto 1

Lisa 2 – Foto 2

Lisa 3 - „449_Keila-Põhjakaare tee sademeveetoru_2022-03-04.pdf“

Lisa 4 - „449_Skeem_2022-03-04.pdf“.

Lisa 5 – „Keila Luha tn 15 geoloogiline uuring 25053.asice“

Lisa 6 – „10782-25 Luha tn 13 ja 15, Keila linn, Harju maakond_TOPO.asice“

Koostaja:

Olar Barndõk

[email protected]

KIIRVOOL OÜ Pärnu mnt 160a

Tallinn 11317 Tel. + 372 614 2122 Reg. kood 11281982

TÖÖ NIMETUS:

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

TÖÖ NR:

TELLIJA: Arhitekt Tarbe OÜ Reg.kood: Kontaktisik: Reet Holland

TÖÖ KOOSTAJA: KIIRVOOL OÜ Reg.kood 11281982 Pärnu mnt 160a Tallinn 11317 Projektijuht/ vastutav projekteerija : Toomas Piirsalu Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8 MTR registreeringu nr.: EEP000864 Tel.: 614 2122, e-mail: [email protected]

Tallinn 2022

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 2 (5)

SISUKORD

SELETUSKIRI

1 SISSEJUHATUS .......................................................................................................................................... 2

2 KOLLEKTORI ANALÜÜS ........................................................................................................................ 2

Lisa. Sademeveetorustike skeem

1 Sissejuhatus

Töö eesmärgiks on teostada Põhjakaare tänava sademeveekollektori hüdrauliline analüüs,

mille on tingimuseks seadnud AS Keila Vesi seoses Põhjakaare tn 6 kinnistule kavandatava

kaubandushoone rajamisega, millega ühes rajatakse parkla kinnistutele Põhjakaare tn 2, 4 ja

Posti tn 14. Hüdrauliline analüüs on teostatud lihtsustatud meetodil st ilma modelleerimiseta

kasutades olemasolevat geodeetilist informatsiooni.

Projekti ala jääb kehtestatud detailplaneeringu alale, millega võrreldes oli kavandatud parklate

kruntidel korterelamud koos parkimisaladega. Haljastuse osakaal asjaomasel neljal krundil oli

planeeringus minimaalne ja on samas suuruses kui projektlahenduses.

Planeeritud hoonete katuste ja parklate sademeveed on ette nähtud suunata ala läbivasse

sademeveekollektorisse De560plast (eeldatav siseläbimõõt Di500). Projektlahenduse

peamiseks erinevuseks on:

a. Kaubandushoone kuju on erinev ning jääb paiknema olemasoleva kollekori kohale,

mis tuleb osaliselt ümber tõsta.

b. Kaetud pindade osakaal on sama, aga katuste pindala on asendunud parklate

pindadega, mille äravoolukoefitsient on madalam või samaväärne, mistõttu sademevee

mõju olemasolevale kollektorile ei ole erinev võrreldes detailplaneeringuga.

Detailplaneeringu alale on 2017a-l koostatud VK-torude ehitusprojekt (Kiirvool OÜ töö nr

252/17), millest rajati tankla tarbeks kõik VK-torud ning Posti tänava veetoru ringistus koos

perspektiivsete kinnistuühendustega. Projektis oli arvestatud võimalusega, et

kanalisatsioonitorustiku (sh sademevesi) saab rajada eraldiseisvalt 2.etapis.

Projektis on olemasolevast kollektorist kõrgemale jääva piirkonna jaoks projekteeritud

sademeveetoru De315 PP, mis peab teenindama kogu antud piirkonna planeeritud ala.

Projekti kohane ühendus olemasoleva kaevuga koos ~9m pikkuse toruga on rajatud. Piirkonna

vastuvõtuvõime on projektis määratud toru De315 PP läbilaskevõimega, mis on antud

asukohas ~80l/s eeldusel, et eelvool selle vastu võtab. Kõik kinnistuühendused (7 tk) on

projekteeritud läbimõõduga De160mm. Kinnistute sisesed lahendused (sh vajadusel

vooluhulga ühtlustamine) ei olnud töö eesmärk.

Sademeveekollektori vastuvõtuvõime hinnangu vajadus tuleneb asjaolust, et AS Keila Vesi

teadmisel esinevad suuremate sadude korral juba praegu üleujutused olemasoleva kollektori

piirkonnas järgmistes sõlmedes:

• Põhja tn 8b kortermajade juures

• Heina/Luha tn ristmiku piirkonnas

2 Kollektori analüüs

Kollektori eelvooluks on Tallinn-Paldiski mnt alt läbiminev toru Di1000mm, mis suubub

puhastustiiki ja sealt edasi Keila jõkke. Torusse suubub enne maanteed ka Piiri tn kollektor

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 3 (5)

Di600mm. Eelvoolutoru läbilaskevõime on oluliselt suurem kui pealtulevate kahe kollektori

võimalik vooluhulk ja ei põhjusta toru uputatud olekusse sattumist.

Kollektori paiknemine koos valgalade piirjoontega on näidatud asendiskeemil.

Järgnevalt on esitatud torustiku/valgala lühikirjeldus alates esimesest/ülemisest valgalast.

Vooluhulkade arvutamisel on arvestatud kehtiva standardiga EVS 848:2021

Väliskanalisatsioonivõrk ja seal toodud parameetreid (sh piirkond Keila; korduvus 2 aastat).

• Haapsalu mnt alates Metsa tänavast kuni Keskväljaku SK-kaev

Valgala suurus ~13.6ha, kf~0.25, pikkus L~950m torud De200...De400 kaldega 0.003

kuni 0.005 (voolamisaeg piki torustikku ~15min ning arvutuslik vihma kestvus

~25min).

Arvutuslik vooluhulk Qa~320 l/s (arvutusvihma kestusega t=25min).

Arvestades torustike läbimõõtusid ja kaldeid, võiks maksimaalne vooluhulk

sõlmkaevus olla kuni ~200l/s ehk arvutuslikust suurem vooluhulk jääb eeldavaalt

süsteemi pidama, millega pikendatakse viibeaega arvutuslikult kuni ~50min-ni ehk

vooluhulk ~200l/s on järgmisteks lõikudeks pidev arvutusvooluhulk.

Arvestades, et Keskväljaku piirkonnas on suhteliselt suurem kaetud pindade osakaal,

siis saavutatakse 200l/s vooluhulk ~15min-lise arvutusliku vihma kestvusega, mis on

aluseks järgnevate valgalade analüüsil.

• Keskväljak kuni Luha tänava SK-kaev

Täiendav valgala suurus ~3.2ha, kf~0.3, L~475m toru De500pl keskmise kaldega

0.014, mis on ka teoreetiline maksimaalne hüdrauliline lang. Vee voolamise kiirus

oleks torus kuni ~2.5m/s ja vee täiendav viibeaeg kogu valgalal ~5min.

Arvutuslik vooluhulk viibeajaga t=20min Qa~110+200=310 l/s

Toru Di450mm korral on läbilaskevõime ~470 l/s ja Di400mm korral ~340 l/s ehk

toru ise võtab vooluhulga vastu.

Arvestades, et Heina tänava ristmiku juures on kaevus 90-kraadine järsk pöörang, mis

põhjustab suure kohaliku takistuse, siis on igati loogiline, et suure voolukiiruse juures

hakkab vesi kaevust välja pressima ja vähendab kogu torustiku läbilaskevõimet

sõltumata järgneva lõigu olukorrast, mis on ka põhjus mis just selles asukohas aeg-

ajalt vesi kaevust väljub.

Juhul kui järgnev toru lõik oleks juba täistäites, siis sellest tulenevalt väljuks vesi

madalamates kaevudes Niidu tänava piirkonnas, kus maapind on ~1.5m madalam ehk

sealne kollektori täituvus ei avalda mõju Luha tn probleemsele kaevule.

• Luha tänav kuni Olerexi SK-kaev

Täiendava valgala suurus ~6.2ha, kf~0.3, millest torutatud on Maxima poe piirkond

ning Niidu tänav, kuhu valgub sademevesi pinnapealselt ka Põhja ja Pae tänava

vaheliselt kortermajade alalt.

Kollektor on Di500 L~300m; keskmine kalle 0.0026. Hüdrauliline lang sõltub

järgneva torustiku lõigu täitest ja võib väheneda ~0.002-ni, kuna maapind on

praktiliselt ima languta.

Toru läbilaskevõime vabavoolselt oleks kuni ~270l/s, aga täistäite korral võib see

sõltuvalt hüdraulilisest olukorrast järgnevas lõigus väheneda ~250 l/s-ni, mis on juba

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 4 (5)

väiksem kui Luha tänava piirkonnast peale tulev arvutuslik vooluhulk ~310l/s.

Viimane võib olla tegelikkuses ka väiksem, kuna Heina tänava kaevu takistus on

vahel, mille täpne mõju ei ole praegu teada.

Arvutuslik lisanduv vooluhulk valgalalt Qa~180 l/s (arvutusvihma kestusega

t=25min), kuid arvestades Maxima ja Niidu tänava torude läbimõõtusid 2x De250, ei

saa lisanduv vooluhulk olla suurem kui ~100 l/s.

Juhul kui esineb arvutuslik vooluhulk või kui kollektor on juba täistites, siis

eeldatavalt ei valgu vesi madalamatest restkaevudest enam torusse, vaid valgub

pinnapealselt edasi Paldiski mnt suunas. Kollektoriga edastav vooluhulk on endiselt

~250 l/s.

• Olerexi SK-kaev kuni eelvoolu ühenduskaev

Täiendava valgala suurus kokku ~13.5ha, millest torutatud on valgala alumine osa

(Espak, Olerex, Põhja tn 8a piirkond). Maapinna kõrguste vahemik 35...26.5mABS.

Valgala ise ulatub kuni Pae tänavani, kust veed valguvad pinnapealselt allapoole, kuni

jõuavad lõpuks lähima tänava restkaevudeni või Espaki territooriumile.

Kollektor De560pl (Di500mmm) L~350m; keskmine kalle 0.0028.

Toru hüdrauliline lang täistäitesse minnes saab olla kuni ~0.005 ehk maksimaalne

läbilaskevõime on ~350l/s. Eeldatavalt lisandub eelnevast lõigust pidev arvutuslik

pealevool vastavalt kollektori läbilaskevõimele ~250l/s (arvutusliku vihma kestvusega

t~25min) ehk reaalselt saab arvutuslikult lisanduda kuni ~100l/s.

Espakil (A~2.4ha) on eraldi ühendus katuste (De250PP) ja platside (De200PP) vetele,

kus ühendustoru on väiksema läbimõõduga kui platsipealsed torud, millega piiratakse

maksimaalset vooluhulka (täiendavalt ka drenaaž). Toru täitumisel võib tekkida

madalamate restkaevude asukohtadesse ujutused, mis ei ulatu hooneteni. Hinnanguline

ühtlustatud pealevool kollektorisse kuni ~100l/s (arvutuslik ühtlustusaeg ~50min).

Ühtlustamata oleks see ~230l/s.

Põhja tn 8a piirkonna maapind on ~3m kõrgem kui ühenduskohas ning kollektori

täitumine ei avalda mingit mõju olukorrale kortermajade piirkonnas. Sealsed uputused

on põhjustatud asjaolust, et Põhja tänavat teenindav toru De250 läheb ise täistäitesse ja

tekitab paisutuse, mis väljub madalamatest toruga ühendatud restkaevudest, mis on

paraku Põhja tn 8a kinnistul.

Põhja tn 8b ja Olerexi olemasolevate piirkondade torutatud valgalade pindala on

~1.4 ha, kf~0.7 ning arvutuslik vooluhulk T=25min Q=95l/s.

Sellega on juba olemasolevate valgalade arvutuslik pealevool ~195l/s, millele lisandub

transiitvooluhulk ~250/s, mis on suurem kui toru läbilaksevõime 350l/s.

Praktikas peaks see avalduma selles, et suurte (arvutuslike) vihmade korral

madalamates piirkondadest olevatest restkaevudest ei valgu vesi torusse ja lohkudesse

tekivad paisutused ning vesi hakkab pinnapealselt valguma järgmistesse

madalamatesse lohkudesse. Kui selleks satub haljasala ja kraavid, siis ei avalda selline

ajutine uputus olulisi negatiivseid mõjutusi.

Kokkuvõttes võib öelda, et olemasolev kollektor alates Luha tänavast on arvutuslikult juba

praegu ~2 kordselt ülekoormatud. Arvestades, et projekti valgala asub kollektori viimases

lõigus, siis konsultandi soovitus on vooluhulka täiendavate mahutitega mitte ühtlustada, kuna

Keila linna Põhjakaare tänava sademeveetoru vastuvõtuvõimekuse hindamine

KIIRVOOL OÜ 2022-03-04 Projektijuht/vastutav projekteerija: Toomas Piirsalu 5 (5)

see pikendab viibeaega. Mõistlik on valgalalt tipu vooluhulgad suunata ennem ära, kui

kaugematelt valgaladelt vesi peale jõuab.

Kuna kollektor satub täistäitesse igal juhul, siis olulisem on määratleda kuidas minimeerida

vertikaalplaneeringuga võimalike uputuste korral kahjusid või ebameeldivusi. Konsultandil

puudub kogu kollektori ja selle mõju ala kohta adekvaatne geodeetiline alusplaan, mille

kohaselt saaks määratleda kus võiksid tekkida võimalikud uputatud alad või kuhu uputusi

suunata. Eeldatavalt tuleks need suunata maanteeäärsele haljasalale.

Projekti piirkonnas on maapind madalaimas kohas ~27.3m ning kollektori piirkonnas ~26.5

või madalam, mistõttu projekti ala ennast üleujutused suuresti ei mõjuta (va kui hoonel ei ole

maa-alust korrust).

Soovitused:

1. Luha-Paldiski mnt torul De500 olevad kaevud De560/500, kus toimub järsk pööre (2

tk), tuleb asendada sujuvate põlvedega, mis võimaldab suurel vooluhulgal edasi ilma

olulise paisutuseta edasi voolata. Samas suurendab see Luha tänava kollektorisse

suubuvaid tippvooluhulki, mis teevad sealse olukorra veel problemaatilisemaks.

2. Luha tänavalt edasi minevale kollektorile tuleb rajada kas uus eesvool Keila jõkke või

ülevoolutoru(d) ja/või ülevoolukraav(id), kust torusse mitte mahtuv vesi saab valguda

maanteeäärsele madalamale alale ja nende kraavidesse, kust voolab truupidest juba

Keila jõkke. Süsteem peaks tööle hakkama siis, kui veepinnatase kollektoris hakkab

täistäidet saavutama ehk ülevoolav vesi on reeglina puhtam vesi ja ei vaja eraldi

puhastit.

Kui rajada täiesti uus eesvool jõkke näiteks Luha tänava trassilt, siis tuleb rajada ka

täiendav sademeveepuhasti, milleks peab ka vastav maa ja juurdepääs olema.

Vajadusel tuleks Luha tänava garaažide taga olev haljasala võtta kasutusse nö

paisutusbasseinina (maa-ala tuleks sel juhul ka süvendada), mis tavaolukorras on

tavaline haljasala, kuhu saaks üleliigne vesi puhverduda ennem maantee kraavidesse

jõudmist.

3. Projekti alas kollektori De560 ümbertõstmisel tuleb pöörangud teha võimalikult

sujuvatena, et kohalik takistus oleks minimaalne.

4. Projekti ala on soovitav torudega suunata varemprojekteeritud ja osaliselt rajatud

torusse De315, mis hakkab teenindama ka perspektiivseid korterelamuid Posti tn 8, 10

ja 12. Juhul antud toruga ühendatava ala sademeveed ei mahu arvutuslikult antud

torusse (kuni ~80l/s), tuleb rakendada selles ulatuses vooluhulka ühtlustavaid ja/või

viibeaega pikendavaid rajatisi.

Arvestada tuleb, et Posti tn 8, 10 ja 12 piirkonnast võib lisanduda vooluhulk kuni

~30l/s (a 10l/s korterelamule) ning ülejäänu maht on kasutatav projektiala tarbeks.

Arvestada tuleb, et antud toru või kollektori täistäitesse minemisel avaldab see mõju

just toru alumises lõigus projekteeritava hoone asukohas. Hoone ja selle ümbruse

planeerimisel tuleb sellega arvestada ning tagada ka pinnapealselt vete

äravool/ülevool.

Seletuskirja koostas: Toomas Piirsalu

/allkirjastatud digitaalselt/

PID

KOKKU P-200

P-15

P-22

P-12

P-16

P-5

P-12

P-9 P-8

P-5

P-10

P-6

P-10

1

2

3

4

Rental area 1 floor 2340m2 Rental area 2 floor 170m2 (technical)

Põ hj ak aa re

P-20

P-10

P-20

P-20

2

.

9

2

.

9

2

.

9

2

.

9

3

.

6

3

.

6

6

.

5

3

.

6

3

.

6

3

.

5

3

.

5

2

.

7

2

.

7

2

.

7

2

.

7

2

.

7

2

.

9

±0,00=28.70

Põhja tn 8a

Heina tänava kaev

Projektiala ühendustoru

De315 asukoht

K

2

K

2

K

2

K

2

K

2

K

2

K

2

K

2

K

2

D

e

3

1

5

D

e

2

0

0

K

2

D

e

2

0

0

D

e

2

0

0

Espak'i platside SK ühendus

läbi puhasti De200

Espak'i katuste SK ühendus De250

Olerexi piirkonna SK-kaev

Põhja tn 8a piirkonna SK ühendus

Väljavool puhastustiiki

Luha tn SK-kaev

Keskväljaku SK-kaev

Kollektori eesvoolu SK-kaev

K

2

K

2

Olemasolev kraav

Qarv tulenevalt valgalast ~320l/s

Max Q tulenevalt torudest ~200l/s

Posti tn 8

Posti tn 10

Posti tn 12

Posti tn 14

Põhjakaare tn 2

Põhjakaare tn 4

Põhjakaare tn 6

Põhjakaare tn 1

Keila linna Põhjakaare tänava sademeveetoru

vastuvõtuvõimekuse hindamine

Sademeveetorustike skeem 1:2000

formaat A1 04.03.2022

Koostas: Toomas Piirsalu Kiirvool OÜ

Ol.olev sademeveetorustik

K2 K2 K2

Varem proj. sademeveetorustik

K2

Persp. ülevoolutoru/-kraavi asukoht

juuni 2025

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415)

geoloogiline uuring

Töö nimetus: Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

Töö number: 25053

Tellija: Esplan OÜ

Vastutav täitja: Margus Voolma

Koostajad: Margus Voolma

Kontrollija: Eik Eller

Maves OÜ

Marja 4D Tallinn, registrikood 10097377

www.maves.ee e-post: [email protected]

Ettevõte on sertifitseeritud kvaliteedijuhtimissüsteemi standardi ISO 9001:2015 alusel.

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 1

SISUKORD

1 ÜLDOSA .................................................................................................................................... 2

2 GEOLOOGILINE EHITUS ...................................................................................................... 4

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 2

1 ÜLDOSA

Käesolev geoloogiline uuring on tehtud Keila linnas Luha tn 15 katastriüksusel (katastriüksus 29601:001:0415) Esplan OÜ tellimisel.

Joonis 1 Uuringuala ja -punktide paiknemine (aluskaart: Maa- ja Ruumiamet)

Keila linn soovib Luha tn 15 kinnistule (katastriüksus 29601:001:0415), mis kuulub linnale, projekteerida sademevee kollektori avariiülevoolu immutuslahenduse – immutusväljak või vihmapeenar. Tegemist on olemasoleva sademeveevõrguga, mis on praegu ülekoormatud ja töötab täissäilitusrežiimis. Maantee kraavidesse sademevee juhtimine ei ole praegu teadaoleva info põhjal võimalik.

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 3

Selleks, et uurida kas Luha tn 15 kinnistu alale on võimalik koondada sademevett immutamiseks ja aurustamiseks on Esplan OÜ tellinud uuringu, et selgitada välja:

 pinnase kihtide koostis ja lasumis tingimused;  pinnasevee tase;

Tellijaga kooskõlastatud uuringuprogramm nägi ette pikiprofiilis 4-5 puuraugu rajamist 25 m sammuga. Puuraukudes mõõdetakse veetase ning kirjeldatakse pinnased välimäärangu alusel. Uuringupunktide paiknemine kooskõlastati tellijaga (16.06.25).

Välitööde käigus 19.06.2025 aastal puuriti puurmasinaga Fraste Multidrill PL lööksüdamikpuurimise meetodil (vastab standardile EN ISO 22475-1:2021, tabel 1 rida 7) viis puurauku sügavusega 4,1…5,1 m (Tabel 1, Joonis 1). Puuraugud seoti plaanis kohaliku situatsiooniga ja kõrguses erinevate kindelpunktidega geodeetiliselt alusplaanilt1. Pinnased on klassifitseeritud välimäärangu alusel vastavalt EVS-EN ISO 14688-1:2018.

Tabel 1 Uuringupunktide andmed ja veetase Puurimise kuupäev

Puuraugu tähis

L-EST X L-EST Y EH2000 Veetase maa-

pinnast

Veetase EH2000

PA sügavus maa-

pinnast

19.06.25 PA-1 6574954 524515 26.50 0.75 25.75 5.10 19.06.25 PA-2 6574950 524536 26.50 0.70 25.80 5.10 19.06.25 PA-3 6574937 524552 26.60 1.10 25.50 5.10 19.06.25 PA-4 6574932 524574 26.75 0.80 25.95 4.10 19.06.25 PA-5 6574920 524590 26.70 1.30 25.40 4.10

1 Geodeesia24 OÜ 10782-25 Luha tn 13 ja 15, Keila linn, Harjumaakond

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 4

2 GEOLOOGILINE EHITUS

Puurimisandmete järgi on ala geoloogilise lõike ülaosa järgmine:

• Muld (kiht 1) levib pindmise 0,6…1,7 m paksuse kihina kogu alal, osaliselt on tegu täitega, kohati sisaldab kruusa, liiva, lubjakivi ja tellise tükke.

• Savimöll, möll, peenliiv (kiht 2) levib mulla all – erinevates puuraukudes on nende pinnasekihtide paksused ja järgnevused varieeruvad, kihi kogupaksus on 0,8…3,2 m. Kiht on kõige paksem PA-1 ja PA-2 ning kiildub välja ida suunas.

• Savi (kiht 3) lasub vahetult moreenil 0,2…0,5 m paksuse kihina. PA-5 kihti ei tuvastatud ning kihi paksus suureneb lääne suunas.

• Savimöllmoreen (kiht 4) lasub maapinnast 2,9…4,6 m sügavusel.

Puuraukudes esinevate pinnaste kirjeldused on toodud geoloogilistel tulpadel (Joonis 2, Joonis 3, Joonis 4, Joonis 5, Joonis 6). Pinnasekihtide levik on näidatud geoloogilisel profiilil (Joonis 7).

Välitöö ajal 19.06.2025 jäi põhjavee tase (Kvaternaari veekiht) 0,70…1,30 m sügavusele maapinnast, absoluutkõrgusele 25,4…25,95 m. Hinnanguliselt on tegu keskmise või keskmisest kõrgema veetasemega, kuna välitöödele eelnes küllaltki jahe kevad ja saduderohke periood. Maksimaalne põhjavee tase võib tõusta lumesula ja rohkete sademete järgselt 0,5 m ülaltoodud tasemest kõrgemale.

Joonis 2 PA-1 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 5

Joonis 3 PA-2 geoloogiline tulp

Joonis 4 PA-3 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 6

Joonis 5 PA-4 geoloogiline tulp

Joonis 6 PA-5 geoloogiline tulp

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 7

Joonis 7 Geoloogiline lõige

Keila linn, Luha tn 15 (katastriüksus 29601:001:0415) geoloogiline uuring

21. juuni 2025 1

MõõtkavaJoonise nimetus: 1:500MAA-ALA PLAAN TEHNOVÕRKUDEGA

Geodeesia24 OÜ Litsentsid: 751 MA, EEG000265

Reg nr: 12135099 Pärnu mnt 139e, 11317 Tallinn

[email protected]

Leht:Kuupäev: 10.06.202510782-25 GEODEESIA 1

Marju LemberVastutav geodeet:

Mõõdistas: Rando Aun Staadium:Töö nr:

Objekt: LUHA tn 15 Harju maakond, Keila linn, Luha tn 15Aadress:

Töö: TOPO-GEODEETILINE UURING Geodeesia 24

Märkused: 1. Koordinaadid riiklikus L-Est'97, kõrgused EH2000 süsteemis 2. Piiriandmed on informatiivse tähendusega. 3. Katastriüksuste piirid saadud Maa- ja Ruumiametist seisuga 10.06.2025

Geodeesia 24 OÜ Web: www.geodeesia24.ee

Aadress: Pärnu mnt 139e, Tallinn, Eesti Reg. nr: 12135099

E-mail: [email protected] KMKR nr: EE101464817

Tel: +372 56 21 7960 a/a: 221052858500

Luha tn 15 topo-geodeetiline uuring Objekt

Harju maakond, Keila linn, Harju maakond Aadress

Geodeesia Staadium

10782-25 Töö nr

Geodeesia24 OÜ Mõõdistaja

Marju Lember Vastutav geodeet

Geodeet tase 6, nr 163626 Kutsetunnistus

27.05.2025 – 17.06.2025 Uuringu tegemise kp.

10.06.2025 Välitööde kp.

Tallinn

SISUKORD

SISUKORD

SELETUSKIRI

ASUKOHA SKEEM

TEHNOVÕRKUDE VALDAJATE LOETELU

MÕÕTKAVA

MAA-ALA PLAAN 1:500

SELETUSKIRI OBJEKTI ANDMED: Aadress: Harju maakond, Keila linn, Luha tn 15 Katastritunnus: 29601:001:0415

TELLIJA ANDMED: Nimi: ESPLAN OÜ MÕÕDISTAJA ÜLDANDMED: Mõõdistas: Rando Aun Firma nimi: Geodeesia24 OÜ Aadress: Pärnu mnt 139E, 11317 Tallinn, Harjumaa Tel: +372 56 21 7960 E-mail: [email protected] Äriregistri nr: 12135099 MTR reg Nr: EEG000265 Mõõdistused on kooskõlas Majandus- ja kommunikatsiooniministeeriumi 14.04.2016. aastal vastuvõetud määrusega nr 34 "Topo- geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded". LÄHTEANDMED: Maa-ala on mõõdistatud riigi koordinaatide süsteemis L-EST’97 ja kõrgused on antud EH2000 kõrguste süsteemis. Mõõdistamine tugineb GNSS-mõõtmistele. Mõõdistusvõrk koordineeriti reaalajas GNSS seadmega Trimble R12i GNSS. GNSS püsijaamadeks on Geosoft OÜ püsijaamade võrk GEOS Trimble® VRS Now Eesti GNSS, mis on registreeritud Maa- ja Ruumiametis. KASUTATUD MATERJALID: Katastriüksuste piirid on saadud Maa- ja Ruumiametist seisuga 10.06.2025.

a. SIDE:

• Telia Eesti AS andmeväljastus

• 89T/2016, CORLE OÜ

b. ELEKTER:

• Elektrilevi OÜ kaardivaade

• 3129, 2013.a, GEOPLAN EESTI OÜ

• 23058, 2023.a, GEOPLAN EESTI OÜ

• 6000T, 2015.a, ELTEL NETWORKS AS

c. VÄLISVALGUSTUS:

• 10494T, 2023.a, KIRJANURK OÜ

• TJ-968/09-14, 2014.a GEOPLUS OÜ

• 5958t, 2015.a, ELTEL NETWORKS AS

• 6000T, 2015.a, ELTEL NETWORKS AS

d. VESI, KANALISATSIOON, SADEMEVEEKANALISATSIOON:

• E-739, 2000.a, GEOMETRIA OÜ

• AT-749, 2010.a, GPP OÜ

• TJ-1917, 2014.a, NORDECON AS MÕÕDISTAMINE: Mõõdistatud ala suuruseks on 1.49 ha. Mõõdistusmeetod: tahhümeetriline.

TEHNOVÕRGUD: Tehnovõrgud kanti plaanile mõõdistamistulemuste, uurimisandmete ja võrgu valdajate poolt väljastatud materjalide alusel. Uuritaval maa-alal paiknevad: madalpinge kaabel, madalpinge õhuliin, keskpinge kaabel, sidekaabel, vee-, kanalisatsiooni-, sademeveetorustik, drenaažitorustik. Mõõdistusalas võib leiduda tuvastamata ja joonisele peale kandmata tehnovõrke. Geodeesia24 OÜ ei vastuta tehnovõrkude asukoha õigsuse eest. Enne kaevetöid tuleb tehnovõrgu omanikul või haldajal nende täpne asukoht tuvastada ja ette näidata. MUUD SELGITUSED: Töö on väljastatud digitaalselt tellijale ning kohalikule omavalitsusele arhiveerimiseks.

KASUTATUD INSTRUMENDID: Mõõtmistööde tegemiseks kasutati elektrontahhümeetrit Trimble S5 koos väliarvutiga TCS3, GNSS seadet Trimble R12i. Joonised koostati tarkvarapaketiga ZWCAD 2020.

17.06.2025 Sisukorra ja seletuskirja koostas: /Annika Kangur/

ASUKOHA SKEEM Aluskaart: Maa- ja Ruumiamet 2025

TEHNOVÕRKUDE VALDAJATE LOETELU

JRK NR

ORGANISATSIOON KUUPÄEV JA NR SISU JA ESINDAJA MÄRKUS

1. Telia Eesti AS 12.06.2025 39703726

Sideehitised Arvo Sepp

Kooskõlastus kehtib 1 aasta

2. Eesti Lairiba Arenduse SA Sideehitised Joonisele kantud töö nr 89T/2016 alusel

3. Elektrilevi OÜ 09.06.2025 7739766170

Elektriehitised Lii Roosipuu

Andmed väljastatud. Elektrilevi OÜ ei kooskõlasta geodeetilisi uuringuid

4. Keila Vesi AS 10.06.2025 100625-1

ÜVK torustikud, välisvalgustus Demis Jõgi

Andmed väljastatud. Keila Vesi AS ei kooskõlasta geodeetilisi uuringuid

5. Transpordiamet 17.06.2025 Välisvalgustus Margus Magus

Kooskõlastatud

TeliaEestiAS klienditeenindus e-post:[email protected] Mustamäetee3,10615Tallinn ärikliendid1551 e-post:[email protected] Registrikood10234957 erakliendid123 https://www.telia.ee/

PROJEKTIKOOSKÕLASTUSNR39703726

Kliendinumber 1048157 Isikukood/Registrikood 12135099 Nimi OÜGeodeesia24 Kontaktisik ANNIKAKANGURtelefon58145507 e-post [email protected] Aadress KOTZEBUETN8-TALLINN,10412PÕHJA-

TALLINN,HARJUMAAKOND Objektiasukohtjaprojekti nimi

Keilalinn,Harjumaakond:10782-25Luhatn13ja 15,Keilalinn,Harjumaakond

Projekti/töönimetus 10782-25Luhatn13ja15,Keilalinn,Harjumaakond

Kooskõlastamiseleesitatud dokumendid

1.Geodeetiline alusplaan

10782-25Luha tn13ja15, Keilalinn,Harju maakond_TOPO.dwg

TeliaEestiAS(edaspidi"Telia")seisukohadesitatuddokumentidekooskõlastamisel:

Infotööloasaamisekstelefoninumbril: 6524000 Maa-alalpaiknebTelialekuuluvsideehitis: Kaablikanalisatsioon Projektkooskõlastataksemärkustega: Antudkooskõlastuseioletegutsemisluba

Teliasideehitisekaitsevööndistegutsemiseks. Sideehitisekaitsevööndisonsideehitiseomaniku loatakeelatudigasugunetegevus,misvõib ohustadasideehitist.Tegutsemislubataotleda hiljemalt5tööpäevaenneplaneeritudtegevuste algustjasoovitudväljakutseaegaTeliaEhitajate portaalis:https://www.telia.ee/ehitajate-portaal

Kooskõlastuskehtibkuni11.06.2026

Kooskõlastusevõttisvastu: Kooskõlastuseandis: ANNIKAKANGUR TeliaEestiASvolitatudesindaja

ArvoSepp e-post:[email protected] telefon:5163672

Clic k t

o buy N OW!PD

F-XChange Product

w w

w.tracker-software .c

om Clic k t

o buy N OW!PD

F-XChange Product

w w

w.tracker-software

.c om

Geodeesia24 OÜ

Annika Kangur /kuupäev digikonteineris/ [email protected]

Tel: +372 58 14 55 07

Andmeväljastus nr 100625-1

ÜVK torustike andmeväljastus vastavalt saadetud maa-ala plaanile.

Objekt/aadress: Keila linnas, Luha tn 13 ja Luha tn 15

1. Edastame väljavõtte (dwg) VK-torustike asendiplaanist ning võimalusel ka

digitaalsed teostusjoonised.

2. Koordinaadid on L-Est 97 süsteemis.

3. Edastatud andmete õigsuses vajalik veenduda kohapeal looduses.

4. Märkus, andmed võivad olla orienteeruvad ning võivad vajada täpsemat mõõdistamist

kohapeal.

5. Geodeetilisele alusplaanile kantud andmete õigsuse eest vastutab geodeet.

6. Geodeetilist alusplaani eraldi ei kooskõlastata. Hiljem kooskõlastamiseks esitatud

projektis näidata käesolev andmeväljastuse number, trasside asendit kontrollitakse

hiljem tööprojektis.

7. Käesolev andmeväljastus on kehtiv vaid antud taotluse jaoks.

AS Keila Vesi

veeosakonna juhataja

Demis Jõgi

+372 514 5187

[email protected]

DIGITAALALLKIRJADE KINNITUSLEHT ALLKIRJASTATUD FAILID

FAILI NIMI FAILI SUURUS

10782-25 Luha tn 13 ja 15, Keila linn, Harju maakond_TOPO.dwg 747 KB

ALLKIRJASTAJAD

nr. NIMI ISIKUKOOD AEG

MARGUS MAGUS1 38910150014 17.06.2025 09:44:45 +03:0 0

ALLKIRJA KEHTIVUS

ALLKIRI ON KEHTIV

ROLL/RESOLUTSIOON

Transpordiamet / kooskõlastame

ALLKIRJASTAJA ASUKOHT (LINN, MAAKOND, INDEKS, RIIK)

ALLKIRJASTAJA SERTIFIKAADI SEERIANUMBER

2d:12:c7:9f:d4:00:36:cd:66:e9:ac:75:72:26:53:d4

SERTIFIKAADI VÄLJAANDJA NIMI VÄLJAANDJA VÕTME IDENTIFIKAATOR

EID-SK 2016 9C 09 A8 07 87 0C 3D AC 2E 87 FC A0 AE D2 FB 65 49 88 28 FB

ALLKIRJA SÕNUMILÜHEND 30 31 30 0D 06 09 60 86 48 01 65 03 04 02 01 05 00 04 20 0E BB FB EA 43 D8 5E 0F B4 E1 AE FC CB 53 20 14 10 FF 36 F1 BC F6 3B 5C 18 B7 2B 58 72 F5 28 29

Selle kinnituslehe lahutamatu osa on lõigus "Allkirjastatud failid" nimetatud failide esitus paberil.

MÄRKUSED

Käesolev kinnitusleht on informatiivne, milles olev teave kinnitab vaid, et selle äratoodud räsiga allkirjastatud fail eksisteerib. Kinnitusleht ei oma iseseisvat tõendusväärtust. Osapoolte tahteavalduse kehtivust saab kontrollida ainult digitaalselt allkirjastatud failist.
