Teie 22.07.2025
Meie 15.08.2025 nr 7.1-2/25/12189-2
Margo Soontaga
Henson OÜ
22.07.2025 esitasite taotluse kooskõlastada side maakaabelliini projekt Henson OÜ nr P29_2025 „Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine“ (edaspidi Projekt).
Tehnovõrk on projekteeritud riigitee nr 11267 Kuusalu-Valkla tee km 2,70 teemaale ja kaitsevööndisse.
Tutvunud esitatud materjalidega märgime, et projekteerimisel ei ole arvestatud Transpordiameti juhendiga: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ ning me ei pea võimalikuks esitatud Projekti kooskõlastada. Projekti materjalide korrigeerimisel palume lähtuda Transpordiameti juhendist, muuhulgas toome välja alljärgnevad tähelepanekud:
- Tehnovõrgu paiknemise asukoha ja sügavuse osas palume järgida Transpordiameti juhendus toodud väärtusi. Sealhulgas juhime tähelepanu, et tehnovõrgu vähim sügavus teemaal mulde nõlvast kuni 1m kaugusel on 1,2m, palume kajastada ka vastavalt ristmeväljajoonisel.
- Asendiplaani joonistel tuua vähemalt riigitee kaitsevööndi ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning kaitsetoru nõuded iga trassi lõigu kohta.
Asendiplaanil kajastada avatud meetodi lõigus: sügavus, kaitsetoru nõuded. Sealhulgas juhime tähelepanu, et ehituskaeviku piirjooned kajastada ka olemasoleva trassi asukohas, kus lahtikaeve toimub. Juhime tähelepanu, et avatud kaeve laiuse osas tuleb samuti arvestada nõlvusega.
- Avatud kaeviku paiknemine ja kaugused ei vasta Transpordiameti juhendile. Asendiplaani joonisel näidata avatud kaeviku kaugused riigitee nõlva alumisest joonest ja tee kattest. Avatud kaevikud ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).
Juhime tähelepanu, et alternatiivina palume kaaluda lahendust mõnes muus asukohas, kus avatud kaevikute kaugused vastavad Transpordiameti juhendile.
Äärmisel juhul saame erandina kaaluda antud lahendust, kui esitatakse katete taastamise läbilõige antud asukohas, kus nähtub, taastamise ulatus, nõlvus 1:1, korrektselt kajastatud avatud kaeve kontuurid sh ka olemasoleva sidetrassi lahtikaeve asukohas. Asendiplaanil kajastada kaeviku põhja kontuur ja nõlva kontuur.
Lisaks palume juurde esitada olemasoleva ELASA sidetrassi kohta teostusmõõdistus ning kajastada ka olemasoleva sidetrassi sügavused projekti asendiplaanil antud asukohas (5-6m ulatuses).
- Asendiplaanil ning seletuskirjas kajastada riigitee maaüksusele planeeritava sidekaevu andmed (mõõdud, tüüp). Riigitee maaüksusele saame lubada ainult uputatavaid kaeve, antud asjaolu kajastada projektis. Palume kajastada tüüpjoonis/läbilõige kaevust. Lisaks kajastada asendiplaanil ja seletuskirjas, kui sügavale jääb maapinnast kaevu kaas.
Sidekaeve saame lubada TRAM maaüksusel väljapoole riigitee mullet. Palume sidekaev nihutada maksimaalset riigitee piirile.
- Seletuskirjas palume kajastada sidekaevuga seotud asjaolud, tüüp, mõõdud, kas tegemist on uputatava kaevuga ning kui sügavale kaev rajatakse ja kui sügavale jääb kaevu kaas maapinnast.
- Mõlemal IKÕ plaanil palume kajastada kõrval olevate kinnistute katastriüksuste nimetused ja nr.
Lisame juurde, et tehnovõrgu omanikel (TELIA, ELASA) tuleb esitada Transpordiametile garantiikirjad kehtivusajaga 5 aastat, milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud võimalike kahjustuste likvideerimise oma kuludega.
Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].
Juhime tähelepanu, et uute materjalide esitamisel võib märkuseid ning asjaolusid lisanduda.
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From:
[email protected] <[email protected]>
Sent: Tuesday, July 22, 2025 4:21 PM
To: 'Maanteeameti klienditugi' <[email protected]>
Subject: Taotlus kooskõlastada tehnovõrgu projekt
Tere,
Edastan taotluse.
Tervitades,
Margo Soontaga
Projektijuht
Henson OÜ
+3725063962
Digiallkirjad
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
+0.3
+0.3

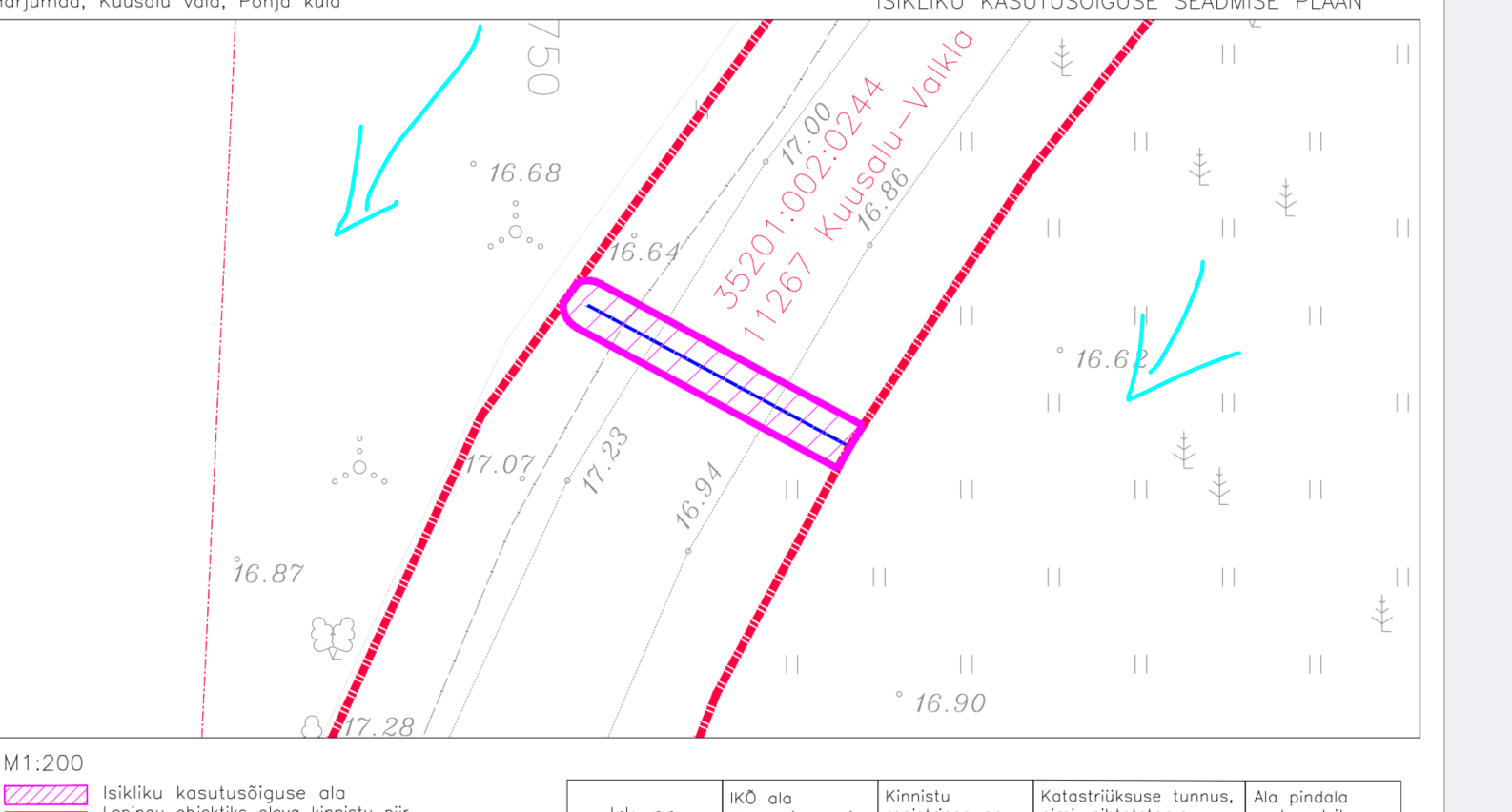

KINNINE MEETOD!! Ristumine km 2,70 Kaitsetoru D50mm(1250N),L=12m. Toru paigaldamissügavus min. 1,5m tee pinnast ning toru otstes min. 1,2m maapinnast. Toru ots
tähistada markerpalliga.
Kinniselt,1250N L=12 m/
0,4
3
R iig
ite e
ka its
ev öö
nd
3
Hen son
Kinniselt,1250N L=12 m
Hen son
0. 7
- 1.
0 m
0.04m
0. 04
m
0.10m
0.5 m (M
N T
m aal 1.0m
)
0.15
0.4m 0.1m
0.2
0.1m
m ikrotoru
sügavus kok kuleppel kinnistu om
a nikuga
0.20m
2.20m
0.4m
0.3m 0.3m
≥
0. 3m
0. 05
m
0. 5-
1m
– Hen son
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
35301:001:1057
Metsasaare
35201:002:0086
Vana-Muraka
35201:002:0480
Männituka
35301:001:1057
Metsasaare
35201:002:0086
Vana-Muraka
35201:002:0480
Männituka
/
/
/
1
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
Projekteerija : HENSON OÜ Litsents nr : TEL003516, EEG000461 Reg. kood : 14333403 Aadress : Välja 2, Kose-Uuemõisa Harjumaa 75102 Üldtelefon : +3725063962 e-mail : [email protected] ------------------------------------------------------ Tellija: Krei küla tehnovõrgud MTÜ
„Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine“
HARJU MAAKOND, KUUSALU VALD, PÕHJA KÜLA TÖÖPROJEKT
EKS. NR. 001 Töö nr P29_2025
Koostaja: Margo Soontaga /allkirjastatud digitaalselt/ Kontrollis: Eduard Terass /allkirjastatud digitaalselt/ Kose Harjumaa, 2025
2
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
SISUKORD
1. Asukoht 3
2. Seletuskiri
2.1. Üldandmed 4
2.2. Olemasolev situatsioon 4
2.3. Projekteeritud baasvõrgu ühendus 4
2.4. Transpordiamet 4
2.5. Projekteerimis- ja töövõtupiirid 4
2.6. Lubatud kõrvalekaldumised projekteeritud asukohast 4
2.7. Kitsendused, nendest tulenevad nõuded ja juhised 5
2.8. Üldised juhised ja nõuded liinirajatise ehitamisel 5
3
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
1. ASUKOHT
4
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2. SELETUSKIRI
2.1 Üldandmed
Projektiga on lahendatud Harju maakonnas Kuusalu vallas Põhja külas mikrotorusüsteemi ja
fiiberoptilise sidekaabli ehitus Männituka kinnistule.
Projekti koostamisel olid aluseks:
Krei küla tehnovõrk MTÜ tellimuskiri;
Eesti Lairiba Arenduse sihtasutuse tehnilised tingimused nr. TT4423
Projekteeritava elektroonilise side võrgu liinirajatise alusplaanina on kasutatud OÜ HENSON
06.2023 tööd nr G26_2025, millele on kantud Maa-ametist väljastatud katastriüksuste piirid,
seisuga juuni 06.2025.
Kinnistute omanikud on selgitatud välja kinnistusraamatu väljavõtetega, juriidiliste isikute
volitatud esindajad B-kaardi väljavõtetega.
2.2 Olemasolev situatsioon
Olemasolev ELA SA sidetrass ELA056 11267 Kuusalu-Valkla tee (35201:002:0244) kinnistul.
2.3 Projekteeritud baasvõrgu ühendus
Projekteeritud sideehitis on esitatud asendiplaanidel.
Ühenduspunkt baasvõrguga:
Paigaldada ELASA sidetrassile pealt paigaldatav uputatav sidekaev (Vesimentor, D800).
Kaevu tähis 056YK16
Rajada sidetrass (multitoru 14/10 ja kaabel min Ø6mm) ELA SA uue sidekaevuni 056YK16.
Katkestada paigaldatud sidekaevus 056YK16 või selle kõrval ELASA 4-avalise multitoru
2.mikrotoru(oranž).
Kaevu 056YK16 paigaldamisel ELASA sidetrassi kõrvale pikendada ELASA katkestatud
oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.
Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž)
ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised
056L03YH05YR03 ja 056L03YH05YR04
Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevude 056K09 ja
056YK16 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 056L03YH05.
Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid
kokkuleppeid trassi haldajaga (AS Connecto Eesti).
Sidekaevust 056YK16 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.
Sidekaevu 056K09 jätta kaablivaru 15m ja sidekaevu 056YK16 jätta kaablivaru 30m.
Paigaldatud sidekaev 056YK16, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-
avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel
jääb kuuluma ELASA’le.
Piiritluspunkt on sidekaevu 056YK16 kaevusein.
5
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2.4 Transpordiamet Riigitee 11267 Kuusalu-Valkla tee ristumine km 2.70 teostada kinnisel meetodil kaitsetorus
(1250N) D50.
Riigiteemaal paigaldada sidetrass terves ulatuses kaitsetorru min. D50 (750N), sidekaev (D800,
Vesimentor) on uputatav, kaevu kaas paigaldada maapinnast 0.7m sügavusele.
Sidekaabli vähim sügavus teemaal, mulde nõlvast kuni 1 m kaugusel peab olema 1,2 m, mulde
nõlvast kaugemal kui 1 m peab sügavus olema 1 m maapinnast. Tee all minimaalselt 1.5m
sügavusele teekattest.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti
realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis
kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm
saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal
projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.
2.5 Projekteerimis- ja töövõtupiirid
Projekteeritud liinirajatis jääb kogu ulatuses alates ELASA vahekaevust 056YK16 kuuluma Krei küla
tehnovõrgud MTÜ omandisse.
2.6 Lubatud kõrvalekalded projekteeritud trassidest
Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.
Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist
kõrvale kalduda üldreeglina piirides ±0,5m tingimusel, et kaugus katastriüksuste piiridest jääb
vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse.
Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.
Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas,
peavad olema tagatud normide kohased kaugused (kujad).
2.7 Kitsendused, nendest tulenevad nõuded ja juhised
2.7.1 Olemasolevad kommunikatsioonid
Enne kaevetööde alustamist täpsustada olemasolevate või ümberpaigutamist vajavate maa-aluste
kommunikatsioonide asukohad nende valdajatega ja vajadusel kutsuda juurde
kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide
teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.
Ristumisel kommunikatsioonitrassidega otsustatakse alt või ülevalt läbimineku kasuks koostöös
kommunikatsiooni valdajaga.
Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda
Majandus- ja taristuministri 25.06.2015 vastu võetud määrusest nr 73 „Ehitise kaitsevööndi ulatus,
kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.
2.8 Üldised juhised ja nõuded liinirajatise ehitamisel
2.8.1 Paigaldamissügavus
Projekteeritud mikrotorude ja kaabli paigaldamissügavus 0,7-1m maapinnast.
6
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2.8.2 Liinirajatise (maakaablitrassi) tähistamine
Kaablitrassi asukoht pinnases tähistatakse selle kohale 20-30cm kõrgemale paigaldatud
hoiatuslindiga. Kaitsetoru otsad ja sidekaevud tähistada elektroonilise pallmarkeriga, paigaldades
markerid 15cm kõrgemale tähistavast objektist.
2.8.3 Teekatted ja haljastus
Peale kaevetöid ja side liinirajatise ehitamist taastada kogu ehitatud trassi ulatuses rikutud
haljasmaa ja teekatted vähemalt olemasoleval tasemel.
2.8.4 Tööde dokumenteerimine ja järelevalve
Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Kõrvalekalded projektist
fikseerida vastavates protokollides ja kooskõlastada ehitusjärelevalvet teostava ametiisikuga.
2.8.5 Töötervishoid ja tööohutus
Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.
2.8.6 Tööde kvaliteedinõuded
Ehitustööde teostamisel juhinduda kehtivatest ehitusmäärustest ja –normidest ning
kommunikatsioonide valdajate ja maaomanike tehnilistest tingimustest. Mullatöödel juhinduda
käsiraamatu MaaRYL2000 “Ehitustööde üldised kvaliteedinõuded pinnasetöödele ja
alustarinditele” seisukohtadest.
2.8.7 Jäätmekäitlus
Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja
nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast.
Koostaja Margo Soontaga
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Henson OÜ
Registri- või isikukood
14333403
Juriidiline aadress
või elukoht
Välja 2, Kose-Uuemõisa Harjumaa 75102
Kontaktaadress
Välja 2, Kose-Uuemõisa Harjumaa 75102
Telefon
3725063962
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Eelprojekt
Männituka passiivse elektroonilise side juurdepääsuvõrk
P29_2025
2. Objekti asukoht
Maakond, vald, küla: Harju maakond, Kuusalu vald, Põhja küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr 11267 Kuusalu-Valkla tee km 2.70
Teemaal kulgemine riigitee nr km - ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidetrassi rajamine tarbijateni.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Puudub muu majanduslikult otstarbekas viis klientide ühendamiseks.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Margo Soontaga
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Allkirjastatud digitaalselt
Taotluse esitamise kuupäev
22.07.2025
Digiallkirjad
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
+0.3
+0.3
KINNINE MEETOD!! Ristumine km 2,70 Kaitsetoru D50mm(1250N),L=12m. Toru paigaldamissügavus min. 1,5m tee pinnast ning toru otstes min. 1,2m maapinnast. Toru ots
tähistada markerpalliga.
Kinniselt,1250N L=12 m/
0,4
3
R iig
ite e
ka its
ev öö
nd
3
Hen son
Kinniselt,1250N L=12 m
Hen son
0. 7
- 1.
0 m
0.04m
0. 04
m
0.10m
0.5 m (M
N T
m aal 1.0m
)
0.15
0.4m 0.1m
0.2
0.1m
m ikrotoru
sügavus kok kuleppel kinnistu om
a nikuga
0.20m
2.20m
0.4m
0.3m 0.3m
≥
0. 3m
0. 05
m
0. 5-
1m
– Hen son
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
35301:001:1057
Metsasaare
35201:002:0086
Vana-Muraka
35201:002:0480
Männituka
35301:001:1057
Metsasaare
35201:002:0086
Vana-Muraka
35201:002:0480
Männituka
/
/
/
1
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
Projekteerija : HENSON OÜ Litsents nr : TEL003516, EEG000461 Reg. kood : 14333403 Aadress : Välja 2, Kose-Uuemõisa Harjumaa 75102 Üldtelefon : +3725063962 e-mail : [email protected] ------------------------------------------------------ Tellija: Krei küla tehnovõrgud MTÜ
„Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine“
HARJU MAAKOND, KUUSALU VALD, PÕHJA KÜLA TÖÖPROJEKT
EKS. NR. 001 Töö nr P29_2025
Koostaja: Margo Soontaga /allkirjastatud digitaalselt/ Kontrollis: Eduard Terass /allkirjastatud digitaalselt/ Kose Harjumaa, 2025
2
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
SISUKORD
1. Asukoht 3
2. Seletuskiri
2.1. Üldandmed 4
2.2. Olemasolev situatsioon 4
2.3. Projekteeritud baasvõrgu ühendus 4
2.4. Transpordiamet 4
2.5. Projekteerimis- ja töövõtupiirid 4
2.6. Lubatud kõrvalekaldumised projekteeritud asukohast 4
2.7. Kitsendused, nendest tulenevad nõuded ja juhised 5
2.8. Üldised juhised ja nõuded liinirajatise ehitamisel 5
3
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
1. ASUKOHT
4
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2. SELETUSKIRI
2.1 Üldandmed
Projektiga on lahendatud Harju maakonnas Kuusalu vallas Põhja külas mikrotorusüsteemi ja
fiiberoptilise sidekaabli ehitus Männituka kinnistule.
Projekti koostamisel olid aluseks:
Krei küla tehnovõrk MTÜ tellimuskiri;
Eesti Lairiba Arenduse sihtasutuse tehnilised tingimused nr. TT4423
Projekteeritava elektroonilise side võrgu liinirajatise alusplaanina on kasutatud OÜ HENSON
06.2023 tööd nr G26_2025, millele on kantud Maa-ametist väljastatud katastriüksuste piirid,
seisuga juuni 06.2025.
Kinnistute omanikud on selgitatud välja kinnistusraamatu väljavõtetega, juriidiliste isikute
volitatud esindajad B-kaardi väljavõtetega.
2.2 Olemasolev situatsioon
Olemasolev ELA SA sidetrass ELA056 11267 Kuusalu-Valkla tee (35201:002:0244) kinnistul.
2.3 Projekteeritud baasvõrgu ühendus
Projekteeritud sideehitis on esitatud asendiplaanidel.
Ühenduspunkt baasvõrguga:
Paigaldada ELASA sidetrassile pealt paigaldatav uputatav sidekaev (Vesimentor, D800).
Kaevu tähis 056YK16
Rajada sidetrass (multitoru 14/10 ja kaabel min Ø6mm) ELA SA uue sidekaevuni 056YK16.
Katkestada paigaldatud sidekaevus 056YK16 või selle kõrval ELASA 4-avalise multitoru
2.mikrotoru(oranž).
Kaevu 056YK16 paigaldamisel ELASA sidetrassi kõrvale pikendada ELASA katkestatud
oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.
Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž)
ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised
056L03YH05YR03 ja 056L03YH05YR04
Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevude 056K09 ja
056YK16 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 056L03YH05.
Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid
kokkuleppeid trassi haldajaga (AS Connecto Eesti).
Sidekaevust 056YK16 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.
Sidekaevu 056K09 jätta kaablivaru 15m ja sidekaevu 056YK16 jätta kaablivaru 30m.
Paigaldatud sidekaev 056YK16, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-
avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel
jääb kuuluma ELASA’le.
Piiritluspunkt on sidekaevu 056YK16 kaevusein.
5
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2.4 Transpordiamet Riigitee 11267 Kuusalu-Valkla tee ristumine km 2.70 teostada kinnisel meetodil kaitsetorus
(1250N) D50.
Riigiteemaal paigaldada sidetrass terves ulatuses kaitsetorru min. D50 (750N), sidekaev (D800,
Vesimentor) on uputatav, kaevu kaas paigaldada maapinnast 0.7m sügavusele.
Sidekaabli vähim sügavus teemaal, mulde nõlvast kuni 1 m kaugusel peab olema 1,2 m, mulde
nõlvast kaugemal kui 1 m peab sügavus olema 1 m maapinnast. Tee all minimaalselt 1.5m
sügavusele teekattest.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti
realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis
kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm
saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal
projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.
2.5 Projekteerimis- ja töövõtupiirid
Projekteeritud liinirajatis jääb kogu ulatuses alates ELASA vahekaevust 056YK16 kuuluma Krei küla
tehnovõrgud MTÜ omandisse.
2.6 Lubatud kõrvalekalded projekteeritud trassidest
Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.
Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist
kõrvale kalduda üldreeglina piirides ±0,5m tingimusel, et kaugus katastriüksuste piiridest jääb
vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrvaloleva maaüksuse piiridesse.
Transpordiameti maadel ei ole lubatud projekteeritud trassist kõrvale kalduda.
Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside piirkonnas,
peavad olema tagatud normide kohased kaugused (kujad).
2.7 Kitsendused, nendest tulenevad nõuded ja juhised
2.7.1 Olemasolevad kommunikatsioonid
Enne kaevetööde alustamist täpsustada olemasolevate või ümberpaigutamist vajavate maa-aluste
kommunikatsioonide asukohad nende valdajatega ja vajadusel kutsuda juurde
kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide
teisitipaiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.
Ristumisel kommunikatsioonitrassidega otsustatakse alt või ülevalt läbimineku kasuks koostöös
kommunikatsiooni valdajaga.
Maa-aluste ja maapealsete kommunikatsioonide kaitsevööndis kaevetööde teostamisel juhinduda
Majandus- ja taristuministri 25.06.2015 vastu võetud määrusest nr 73 „Ehitise kaitsevööndi ulatus,
kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“.
2.8 Üldised juhised ja nõuded liinirajatise ehitamisel
2.8.1 Paigaldamissügavus
Projekteeritud mikrotorude ja kaabli paigaldamissügavus 0,7-1m maapinnast.
6
HENSON OÜ töö nr P29_2025
Männituka passiivse elektroonilise side juurdepääsuvõrgu rajamine tööprojekt
2.8.2 Liinirajatise (maakaablitrassi) tähistamine
Kaablitrassi asukoht pinnases tähistatakse selle kohale 20-30cm kõrgemale paigaldatud
hoiatuslindiga. Kaitsetoru otsad ja sidekaevud tähistada elektroonilise pallmarkeriga, paigaldades
markerid 15cm kõrgemale tähistavast objektist.
2.8.3 Teekatted ja haljastus
Peale kaevetöid ja side liinirajatise ehitamist taastada kogu ehitatud trassi ulatuses rikutud
haljasmaa ja teekatted vähemalt olemasoleval tasemel.
2.8.4 Tööde dokumenteerimine ja järelevalve
Teostatud tööde kohta koostada teostusjoonis(ed) ja kaetud tööde aktid. Kõrvalekalded projektist
fikseerida vastavates protokollides ja kooskõlastada ehitusjärelevalvet teostava ametiisikuga.
2.8.5 Töötervishoid ja tööohutus
Tööde teostamisel järgida Eesti Vabariigi töötervishoiu- ja tööohutusalaste õigusaktide nõudeid.
2.8.6 Tööde kvaliteedinõuded
Ehitustööde teostamisel juhinduda kehtivatest ehitusmäärustest ja –normidest ning
kommunikatsioonide valdajate ja maaomanike tehnilistest tingimustest. Mullatöödel juhinduda
käsiraamatu MaaRYL2000 “Ehitustööde üldised kvaliteedinõuded pinnasetöödele ja
alustarinditele” seisukohtadest.
2.8.7 Jäätmekäitlus
Ehitusel tekkivate jäätmete käitlemisel juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirja
nõuetest ning konkreetse ehitusettevõtja jäätmekäitluse kavast.
Koostaja Margo Soontaga
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Henson OÜ
Registri- või isikukood
14333403
Juriidiline aadress
või elukoht
Välja 2, Kose-Uuemõisa Harjumaa 75102
Kontaktaadress
Välja 2, Kose-Uuemõisa Harjumaa 75102
Telefon
3725063962
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Eelprojekt
Männituka passiivse elektroonilise side juurdepääsuvõrk
P29_2025
2. Objekti asukoht
Maakond, vald, küla: Harju maakond, Kuusalu vald, Põhja küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr 11267 Kuusalu-Valkla tee km 2.70
Teemaal kulgemine riigitee nr km - ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidetrassi rajamine tarbijateni.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Puudub muu majanduslikult otstarbekas viis klientide ühendamiseks.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Margo Soontaga
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Allkirjastatud digitaalselt
Taotluse esitamise kuupäev
22.07.2025
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Vastus Harju maakond, Kuusalu vald, Põhja küla, Männituka kinnistu passiivse elektroonilise side juurdepääsuvõrgu kooskõlastus, P29_2025 | 08.10.2025 | 1 | 7.1-2/25/12189-4 | Valjaminev kiri | transpordiamet | Henson OÜ |
| Vastus Harju maakond, Kuusalu vald, Põhja küla, Männituka kinnistu passiivse elektroonilise side juurdepääsuvõrgu kooskõlastus, P29_2025 | 15.08.2025 | 3 | 7.1-2/25/12189-2 | Valjaminev kiri | transpordiamet | Henson OÜ |
