Raplamaa, Märjamaa vald, Kunsu küla, Uuetoa kinnistu liitumine, LC4004

Mäe 50403:002:0100

Uuetoa 50403:002:0112

Härma 50403:002:0220

20 17

6 H aim

re -S

ulu -V

eli se

te e

50 40

3:0 02

:00 16

Kadaka 50403:002:0401

Haim re-

Sulu -V

eli se

te e

X = 6524600

Y = 526750

X = 6524550

Y = 526700

Postkast

Kr

Kr

Kr

Altpere teeW1

Isikliku kasutusõiguse ala plaan

W1

IKÕ seadmise ala

IKÕ ala Pos nr (plaanil)

Kinnistu registriosa nr

Katastriüksuse tunnus, nimi ja sihtotstarve

IKÕ ala pindala m2

Pos 1 11332850 50403:002:0016;

20176 Haimre-Sulu-Velise tee; Transpordimaa 100%

25

Pos 1

Kinnistupiir Projekteeritav elektri maakaabelliin (0,4 kV)

Projekti nimetus / asukoht Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

Töö nr LC4004 A4

KuupäevLeht / formaat M 1:500

Mõõtkava AS Connecto Eesti / Lembit Saamel

Koostaja/projekteerija 30.09.2025

Mäe 50403:002:0100

Uuetoa 50403:002:0112

Härma 50403:002:0220

20 17

6 H aim

re -S

ulu -V

eli se

te e

50 40

3:0 02

:00 16

Kadaka 50403:002:0401

35 .39

34.90

3 5.

32

34.83

34.07 33.71

35.00 35 .25

35.13 35.06

34.25 34.41

34.21 34.44

34.40

34.81

34.87

34.99

35.01

35.01

34.97

3 5.

11 35.04

3 5.

16

35.18

35.03

35.11

3 5.

03

35.02

35.08

34.96

34.92 34.84

35.10

3 4.

92

3 4.

68

3 4.

78

34.58

3 4.

48 3

5. 03

34.47

3 4.

46

34.13

3 4.

94

3 4.

99 3

4. 31

34.28

33.73

32.78

33.17

30.95 31.44

31.54

30.77

32.36

31.65

30.84

33.49

33.82

3 4.

29 33.42

34.33

34 .73

3 5.

22

34 .73

34.32

35 .35

3 4.

89

31.48 31.93

31.45 30.69

31.39

31.40

30.76

30.69

30.25

32.77

põld

33.71

3 4.

36 3

4. 03

Haim re-

Sulu -V

eli se

te e

põld

X = 6524600

Y = 526750

X = 6524550

Y = 526700

Postkast

Õu

Kr

Kr

Kr

Altpere teeW1

4

19

9

8

3,05

6,15

0,50,5

TAASTATAV HALJASALA; Riigitee nr 20176

OL.OLEV PINNAS TIHENDATUD LIIV;

MURUKÜLV KASVUMULD 10cm

Kf=1m/ööp 5cm

LAIUS VASTAVALT RIKUTUD HALJASTUSELE

TIHENDATUD LIIV; Kt=0.92 TAGASITÄIDE;

Kf=1m/ööp 65cm

Projekteeritud

Hoiatuslint

trass

3: 13:1

Kivide max suurus 20mm matejalis

1

0.0

25.00

2.0 4.0 6.0 8.0 10 .0

12 .0

14 .0

16 .0

18 .0

20 .0

22 .0

24 .0

26 .0

28 .0

30 .0

27.00

28.00

29.00

30.00

26.00

31.00

32.00

33.00

34.00

35.00

50403:002:0112 Uuetoa

50403:002:0100 Mäe

50403:002:0016 20176 Haimre-Sulu-Velise tee

32 .0

34 .0

36 .0

38 .0

40 .0

42 .0

44 .0

46 .0

30 .8

0

31 .4

5

34 .2

9

34 .9

6

35 .2

6

34 .8

3

33 .7

1

W1 W1

1 ,2

m

1 ,9

m

2 ,0

m

1 ,7

m

MPL441169 AXPK 4G120 L=45m

LK237080 Uuetoa

1xPEHØ110, "1250N" L=16m Kinnine meetod

Puurimise lõppkaevik

Puurimise algkaevik

Märkused: 1. Rajada 0,4 kV kaabelliinid ja liitumiskip vastavalt joonistele LC4004-1 ja LC4004-2. 2. Maakaabel paigaldada min 1,0 m sügavusele, ristumisel riigiteega vastavalt profiilile PP1. 3. Kilbi ümber tõsta pinnast vastavalt joonisele LC4004-1 ja profiilile PP1. Tõstetud pinnas katta geodekstiili ja kasvumullaga

ning teostada murukülv. 4. Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud. 5. Taastada katted. 6. Paigaldus ja -ehitustöödel juhinduda k.o. projektist, kehtivatest eeskirjadest ja Elektrilevi OÜ ning teiste asjaomaste

organisatsioonide kooskõlastamisel esitatud nõuetest. 7. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Lahtine kaevik Puurimiskaevik

TINGMÄRGID

Proj. liitumiskilp

W1 Proj. 0,4 kV maakaabelliin Proj. kaitsetoru

Olemasolev 0,4 kV õhuliin Olemasolev kat. piir Riigitee kaitsevööndi piir

AS Connecto Eesti Registrikood: 17100148

Tuisu tn 19, 11314 Tallinn tel. 606 3100, faks 606 3101

Projekt:

Joonis: Joonise nr:

Tellija:

Projekteeris Kontrollis LehtiLehtMõõtkava

Staadium

Elektrielvi OÜUuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

0,4 kV elektrivõrgu plaan

L. Saamel

L. Saamel

LC4004-1

1 1

M 1:500

TP

30.09.2025

Tõstetav pinnas

Pinnas tõsta kõrguse 34.29

1xPEHØ110, "1250N" L=16m

PP1; M 1:250

AS Connecto Eesti Tuisu 19 Tel +372 606 3100 [email protected] Registrikood 17100148 11314 TALLINN http://www.connecto.ee/

TELLIJA: Elektrilevi OÜ TÖÖPROJEKT

Uuetoa kinistu elektriliitumine

Kunsu küla, Märjamaa vald, Raplamaa Mäe (50403:002:0100), 20176 Haimre-Sulu-Velise tee (50403:002:0016), Uuetoa

(50403:002:0112)

Projekteerija: Lembit Saamel

[email protected]

Nr LC4004

Pärnu

September 2025

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 2

Projekti koostamisel osalesid: Projekteerija

Lembit Saamel Tel. 55 625 865

Kontrollija

Lembit Saamel

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 3

Sisukord

1. Asukoht 4

2. Seletuskiri 5

2.1. Üldosa 5

2.2. Tehniline lahendus 6

2.2.1. Maakaabelliinid 6

2.2.2. Tähistused 6

2.2.3. Utiliseerimine ja demontaaž 6

3. Maastiku ja teede taastamine 7

4. Ehitustööde dokumenteerimine ja järelvalve 7

5. Käidujuhend 7

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC4004-1 0,4 kV elektrivõrgu plaan

Joonis LC4004-2 0,4 kV elektriskeem

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 4

1. Asukoht

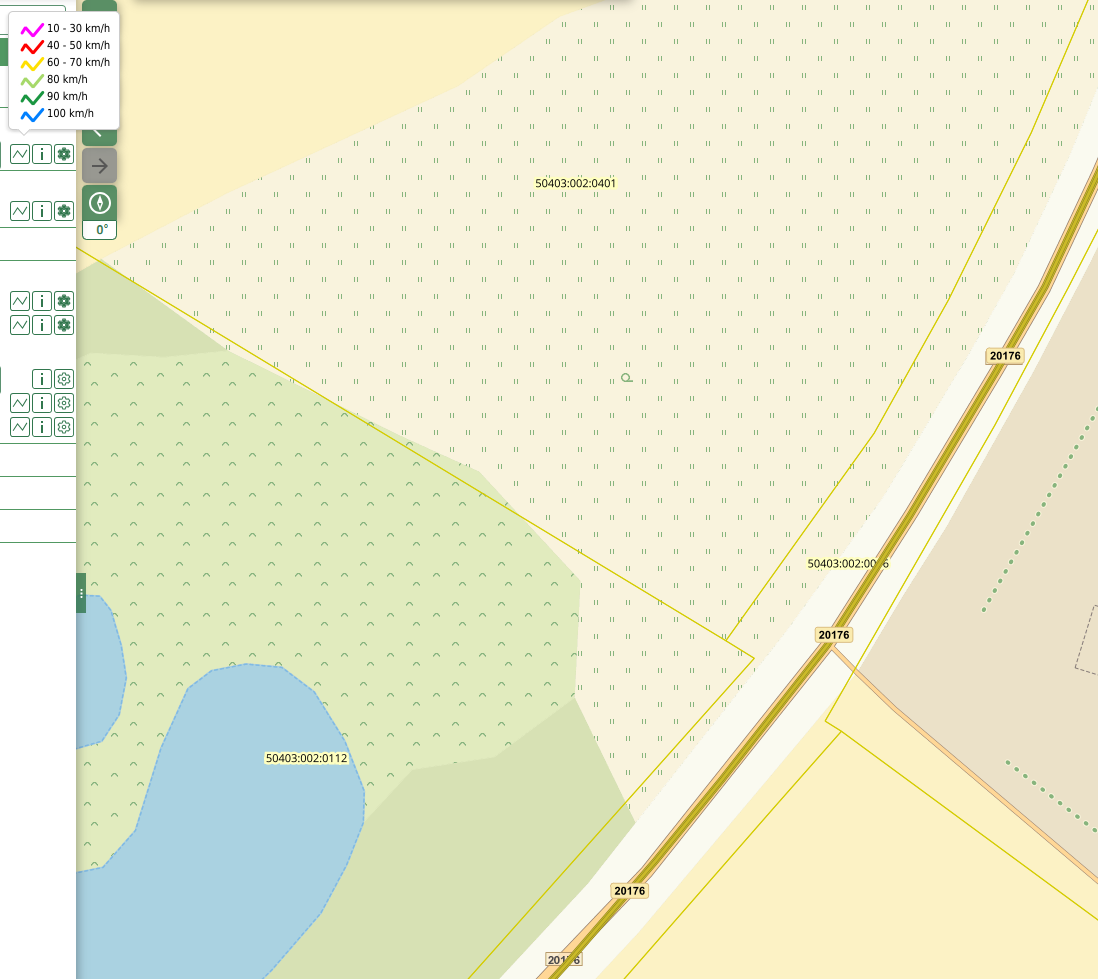

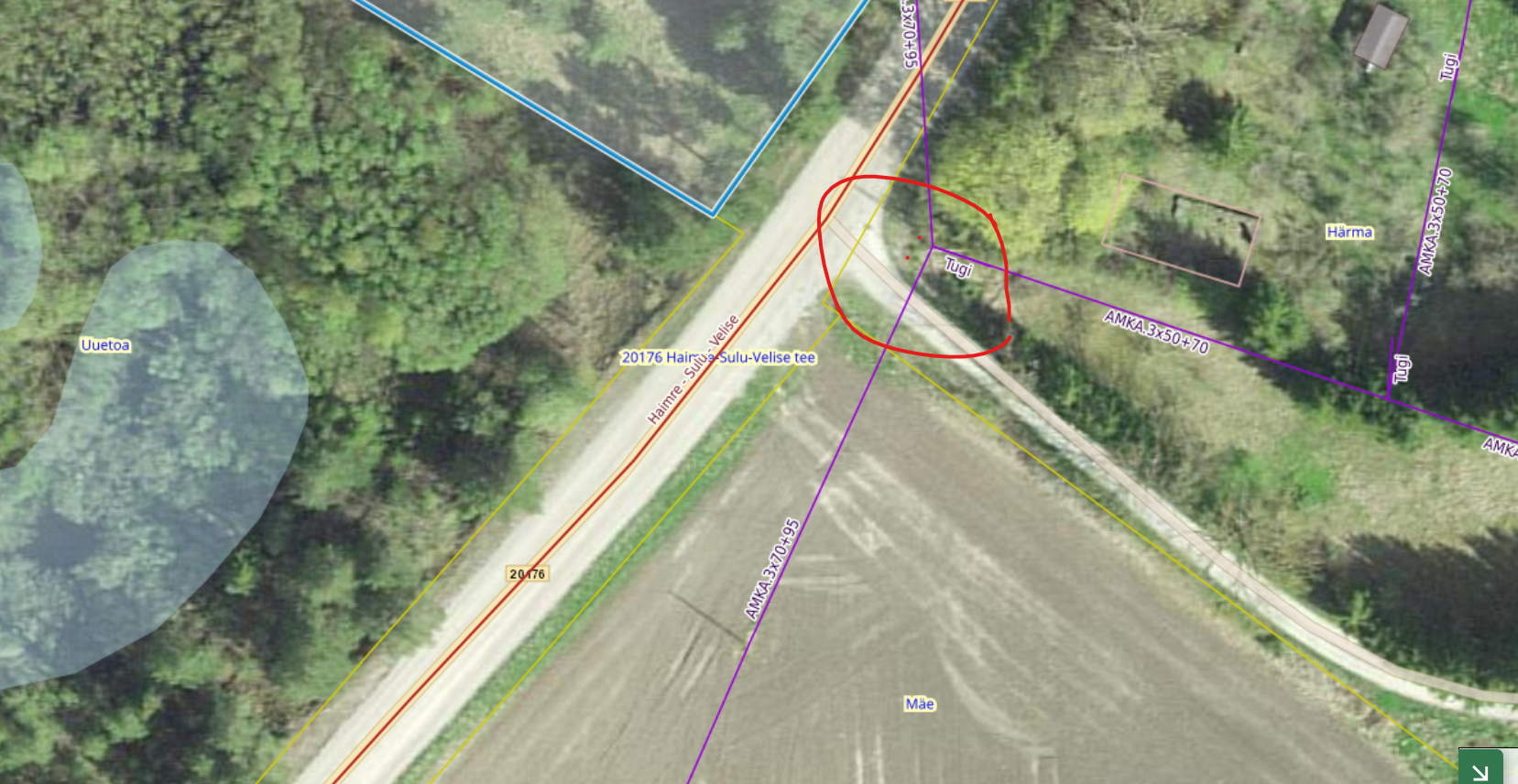

Joonis 1.1 Projekteeritud objekti asukohaplaan

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 5

2. Seletuskiri

2.1. Üldosa

Käesoleva projektiga on lahendatud Rapla maakonnas Märjamaa vallas Kunsu külas Uuetoa kinnistu liitumine elektrivõrguga. Liinide projekteeritud pikkused koos varuga on toodud elektriskeemidel ja spetsifikatsioonis, trasside projektsioonide pikkused tööde mahtude tabelites.

Projekteerimistöö aluseks on Elektrilevi OÜ projekteerimisülesanne koos lisadokumentidega (vt. Lisad) ja kohaliku omavalitsuse projekteerimistingimused (vt. Lisad). Projekti koostamisel on aluseks võetud Elektrilevi OÜ poolsed ettekirjutused (Elektrilevi OÜ (0,4…20) kV võrgustandard, erinevad juhendid/hankedokumendid), kehtivad standardid, Ehitusseadustik ning teised Eesti Vabariigi seadused ja õigusaktid, nimetatud dokumentidega tuleb arvestada ka tööde teostamisel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti Vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 6

2.2. Tehniline lahendus

2.2.1. Maakaabelliinid

Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil, kaablite kulgemine looduses esitatud asendiplaanil, põhimaterjalid spetsifitseeritud spetsifikatsioonis ning tööde mahud on esitatud vormikohases tööde mahtude tabelis.

Kaabel paigaldada pinnasesse vähemalt 1,0 m sügavusele liivapadjas, väljaspool kaitsetoru olev kaabel kaitsta kaablikaitsekattega. Riigitee maal vastavalt profiilile PP1. Kaablitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest. Ristumisel kommunikatsioonidega (tarbijakaablid, side, vesi jne) paigaldada kaabel plasttorus ja juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Kaitsetorude otsad tuleb vajadusel tihendada ehitusvahuga, mille tulepüsivuspiir on >2h. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ristuvale allmaarajatisele lähemal kui 2 m kaevata üldjuhul käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna.

Kogu kaablitrassi ulatuses tähistada kaabel. Kaablite jätkumuhvi tegemisel tuleb jälgida, et jätkumuhv satuks kaablitrassi sirgele osale, lisaks tuleb kaablimuhvid kaitsta poolitatavate torudega.

Ristumine riigiteega vastavalt profiilile joonisel LC3406-1.

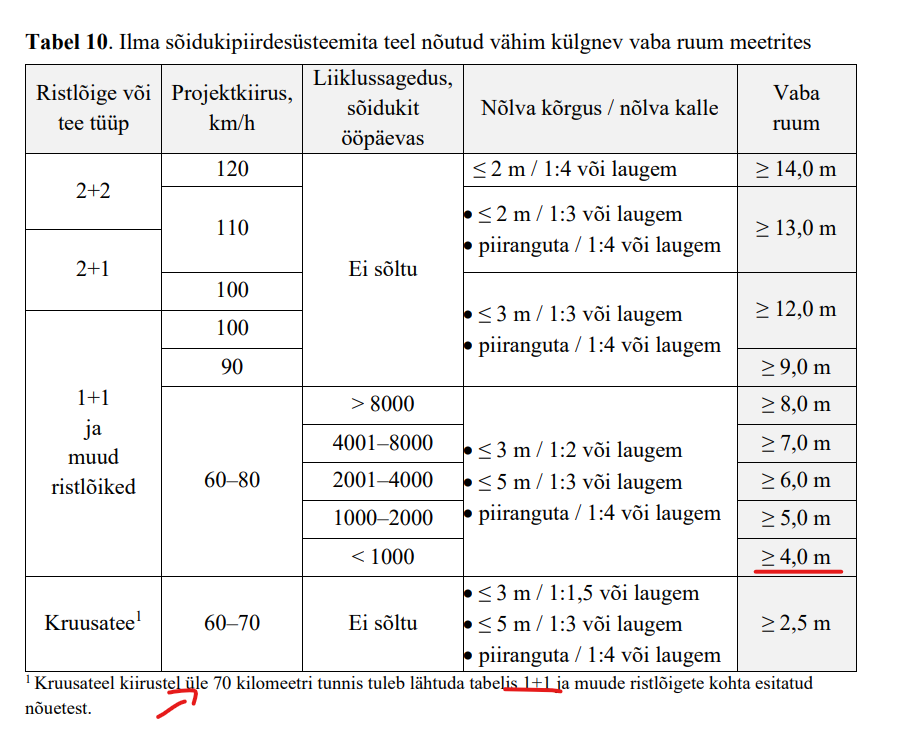

Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud. Riigitee maa tuleb

peale tööde lõppu korrastada.

Trassi paiknemine looduses kanda teostusjoonisele.

2.2.2. Tähistused

Elektripaigaldiste – ja seadmete eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata P346 „Võrguvara tähistamise ja märgistamise nõuded“

2.2.3. Utiliseerimine ja demontaaž

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostav ettevõte ja utiliseeritav ning tagastuv materjal dokumenteeritakse vastavalt Elektrilevi OÜ poolt kehtestatud korrale.

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 7

3. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed ning vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid vms).

Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu.

Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele.

Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljastus taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse.

4. Ehitustööde dokumenteerimine ja järelvalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustik” ja Elektrilevi OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.

5. Käidujuhend

Uue elektripaigaldise esimese ekspluatatsiooniaasta järgselt tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab selle/nende kõrvaldamise viisi ja aja võrguvaldaja. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu juhenditest ja nõuetest.

AS Connecto Eesti Tööprojekt Nr LC4004

Uuetoa kinistu elektriliitumine, Kunsu küla, Märjamaa vald, Raplamaa

30.09.2025 Lk 8

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Tööde mahtude tabel (vastavalt Elektrilevi OÜ kehtestatud vormile)

Lisa 3. Lähteülesanne

Lisa 4. Kooskõlastuste koondtabel

Lisa 5. Kooskõlastuste koopiad

Joonis LC4004-1 0,4 kV elektrivõrgu plaan

Joonis LC4004-2 0,4 kV elektriskeem
