RAJAMINE III ETAPP
Töö nr 230525B
PROJEKTIJUHT ARMAND TAMM
2025
LEISI ALEVIKU KERGLIIKLUSTEE
EHITUSPROJEKT
TL PROJEKTEERIJA ANDRI PÕRK
KÖIDE 1: TEED JA LIIKLUS STAADIUM: EELPROJEKT
PROJEKTEERIJA: KLOTOID OÜ TELLIJA SAAREMAA VALLAVALITSUS
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Osa: Teed ja liiklus; Koosseis
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93819 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
1/1
KOOSSEIS (dokumentide nimekiri) Leisi aleviku kergliiklustee III etapp
Klotoid OÜ Töö nr 230525B Staadium: Eelprojekt Osa: Teed ja liiklus
Projekti- osa
Dok. nr Dokument Failinimi
TL 0-01 Tiitelleht 230525B_EP_TL-0-01_Tiitelleht.pdf
TL 0-02 Koosseis 230525B_EP_TL-0-02_Koosseis.pdf
TL 1-01 Elektrilevi tehnilised tingimused 230525B_EP_TL-1-01_TT-Elektrilevi.pdf
TL 1-02 ELASA tehnilised tingimused 230525B_EP_TL-1-02_TT-Elasa.pdf
TL 3-01 Seletuskiri 230525B_EP_TL-3-01_Seletuskiri.pdf
TL 3-02 Jäätmekava 230525B_WP_TL-3-02_Jaatmekava.pdf
TL 4-101 Asukohaskeem 230525B_EP_TL-4-101_Asukohaskeem.pdf
TL 4-200 Asendiplaan 230525B_EP_TL-4-200_Asend-Vert.dwg
TL 4-201 Asendiplaan ja liikluskorraldus 230525B_EP_TL-4-201_Asend-Liiklus.pdf
TL 4-202 Vertikaalplaneering ja tehnovõrkude
koondplaan 230525B_PP_TL-4-202_ Vert-Tehno.pdf
TL 4-300 Pöördekoridorid ja nähtavuskolmnurgad 230525B_EP_TL-4-300_Poorded-
Nahtavus.dwg
TL 4-301 Pöördekoridorid 230525B_EP_TL-4-301_Poordekoridorid.pdf
TL 4-302 Nähtavuskolmnurgad 230525B_EP_TL-4-302_Nahtavus.pdf
TL 6-101 Ristprofiilid 230525B_EP_TL-6-101_Ristloiked.pdf
TL 6-102 Ristprofiilid 230525B_EP_TL-6-102_Ristloiked.pdf
TL 6-103 Ristprofiilid 230525B_EP_TL-6-103_Ristloiked.pdf
TL 6-104 Ristprofiilid 230525B_EP_TL-6-104_Ristloiked.pdf
TL 6-105 Ristprofiilid 230525B_EP_TL-6-105_Ristloiked.pdf
TL 7-101 TRAM mahasõidu tüüpjoonis I ja II 230525B_EP_TL-7-101_MS-tyyp-I.pdf
TEHNILISED TINGIMUSED 502448
TAOTLUSE ESITAJA Nimi / ärinimi
Osaühing Klotoid
Isiku- või registrikood
10207096
Kontaktaadress Tänav / maja / korter
Saare maakond, Saaremaa vald, Kuressaare linn, Tehnika tn, 20
Sihtnumber
93815
Maakond
Saare maakond
Telefon
513 0779
e-post
Kontaktisik Nimi
Andri Põrk
Telefon
525 7248
e-post
VÕRGUÜHENDUSE ASUKOHT Võrguühenduse kasutamise asukoht / aadress
21129 Orissaare-Leisi-Mustjala tee Oitme küla Saaremaa vald Saare maakond
Tarbimiskoht Katastriüksuse number
40302:001:0371
Minimaalne 1-faasiline lühisvool Maksimaalne 3-faasiline lühisvool
Piirkonna alajaam Toitefiider Jaotusalajaam Jaotusfiider
TOOTEVALIK Tehnilised tingimused mitteelektriprojektidele
ELEKTRILEVI TEGEVUSED
1/2
TEHNILISED TINGIMUSED 502448
KLIENDI TEGEVUSED 1. Leisi aleviku kergliiklustee uue lõigu projekteerimisel arvestada maa-ala kohta kehtestatud tehnovõrkude detailplaneeringut, elektrivõrkude kaitse-eeskirju ja servituudialasid. Samuti tuleb projekteerimisel arvestada kehtivaid nõudeid müra taseme suuruse kohta. 2. Projekteeritaval alal asuvad Elektrilevi OÜ-le kuuluvad 10 kV ja 0,4 kV kaabelliinid. 3. Projektis näha ette elektripaigaldiste kaitsmise meetmed ja lahendused, kui ehitusobjektil või selle lähiümbruses on oht olemasolevate elektripaigaldiste vigastamiseks ehitustegevuse tõttu. Juhul kui projekteeritav rajatis kulgeb pikki kaabelliini, siis tuleb selle ümber paigutamiseks taotleda Võrguettevõtjalt võrgu ümberehitus kliendi soovil aadressil https://www.elektrilevi.ee/et/teenused/ vorguymberehitus ning sõlmida projekteerimise ja ehitustööde teostamiseks võrgu ümberehitamise leping. Elektrivõrgu ümberpaigutamisega seotud kulud kannab Taotleja. 4. Projekteerida vastavalt kehtivale normdokumentidele ja Elektrilevi OÜ (https://epp.elektrilevi.ee/epp/ news/procurement_files) nõuetele. 5. Projekt peab sisaldama kõiki vajalikke kooskõlastusi kinnistute omanike, omavalitsuse ja Elektrilevi OÜ- ga. 6. Elektrilevile kuuluva elektripaigaldis(t)e asukoha andmete saamiseks esitada taotlus iseteenindusportaalis aadressil: https://www.elektrilevi.ee/teenused/vorgu-asukohaandmed 7. Projekt tuleb kooskõlastada Elektrilevi OÜ-ga. Projektide kooskõlastamine toimub Elektrilevi OÜ e- teeninduses ja infot on võimalik saada Elektrilevi kodulehel: https://www.elektrilevi.ee/et/teenused/projektide-kooskolastamine 8. Kaevetöödeks ning töödeks liinide kaitsevööndis enam kui 4,5m kõrguste mehhanismidega peab töö teostaja enne tööde algust objektil taotlema kaitsevööndis tegutsemise loa. Selleks esitada taotlus e- teeninduses aadressil: https://www.elektrilevi.ee/et/teenused/kaitsevoondi-kooskolastused
TEHNILISTE TINGIMUSTE KOOSTAJA Nimi: Peep Herm
Elektrilevi OÜ volitatud esindaja
+3725056891 | [email protected]
Koostatud: 02.09.2025
Kehtib kuni: 02.09.2026
2/2
Eesti Lairiba Arenduse Sihtasutus Narva mnt 5 Tallinn 10117, Eesti telefon: 6310 555, e-post: [email protected] reg. nr. 90010094
ELASA Elektroonilise side alased tehnilised tingimused nr: TT4933
Taotleja: Osaühing Klotoid Registrikood/isikukood: 10207096 Aadress: Saare maakond, Saaremaa vald, Kuressaare linn, Tehnika tn 20
Taotluse esitaja: ANDRI PÕRK Telefon: 5257248 E-post: [email protected]
Tellija: Saaremaa Vallavalitsus Aadress: Tallinna tn 10, 93819 Kuressaare Telefon: 452 5000 E-post: [email protected]
Ehitise sihtotstarve: ehitusprojekt Leisi aleviku kergliiklustee rajamine III etapp Kergliiklustee ja kinnistute sissesõitude rajamine. Kinnistute sissesõidud projekteeritakse üle ELASA
sidekanalisatsiooni.
Tingimused: Asfaltkatte alla jääv ELASA multitoru kaitsta poolitatava kaitsetoruga juhul, kui pinnase väljakaevamisel jääb ELASA multitorule vähem kui 30cm pinnast (juba kaitsetorus olev sidetrass täiendavat kaitsmist ei vaja). Lõplik kaitsmise vajadus hinnatakse ehitustööde käigus koostöös ELA SA piirkondliku järelevalve töötajaga.
Eesti Lairiba Arenduse Sihtasutuse (ELASA) elektroonilise sidevõrgu säilimiseks on vajalik ehitusprojektis ette näha järgmised punktid:
Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist (Elektroonilise side seadus, peatükk 11). Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate kasutamine ja kõik tööd tuleb teostada käsitööna. Ehitusprojekt esitada kooskõlastamiseks Eesti Lairiba Arenduse SA võrguhalduse infosüsteemi (ELVI) kaudu https://elvi.elasa.ee/. Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel. Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:
mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit; mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd; puude istutamine ja langetamine; vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine; pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine; muu infrastruktuuri avarii kõrvaldamine.
ELASA liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga.
Täiendav info telefonil +372 55609436
Käesolevad tehnilised tingimused väljastatud 04.09.2025 ning on kehtivad kuni 04.09.2026
Väljastaja: ELASA volitatud esindaja MARKO MITTAL
1/1
Powered by TCPDF (www.tcpdf.org)
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
1/17
Leisi aleviku kergliiklustee rajamine III etapp
Klotoid OÜ Töö nr 230525B
Staadium: Eelprojekt
Osa: Teed ja liiklus
SELETUSKIRI
Tellija: Saaremaa Vallavalitsus
Registrikood: 77000306 Tallinna tn 10, 93819 Kuressaare
Tel 452 5000 E-mail: [email protected]
Täitja: Klotoid OÜ
Reg kood 10207096 Tehnika tn 20 93815 Kuressaare
Tel. 453 3723 GSM 508 4489
E-mail: [email protected] www.klotoid.ee
MTR majandustegevusteated:
Teede- ja liikluse projekteerimine EEP003326; ELK000027
Ehituslik projekteerimine EP10207096-0001
Elektripaigaldamise projekteerimine EL 10207096-0001
Muinsuskaitseameti tegevusluba E 203/2005-P
Projektijuht: Armand Tamm
Teede projekteerimise eest vastutav isik: Andri Põrk
Kuressaare 2025
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
2/17
Sisukord ÜLDOSA ........................................................................................................................................ 3
1.1 Objekti nimetus, asukoht ja seotus teedevõrguga ............................................................. 3 1.2 Projekteerimisnormid ja kasutatavad materjalid ............................................................... 3
2 OLEMASOLEV OLUKORD .................................................................................................. 5 2.1 Üldosa .............................................................................................................................. 5
3 PROJEKTLAHENDUS ........................................................................................................... 6 3.1 Üldandmed ........................................................................................................................ 6 3.2 Plaanilahendus .................................................................................................................. 6 3.3 Vertikaalplaneering ........................................................................................................... 7 3.4 Muldkeha .......................................................................................................................... 7 3.5 Katend ............................................................................................................................... 8 3.6 Liikluskorraldus- ja ohutusvahendid ................................................................................. 9 3.7 Veeviimarid ..................................................................................................................... 10 3.8 Tehnovõrgud ................................................................................................................... 10 3.9 Keskkonnakaitse aspektid .......................................................................................... 12 3.10 Maastikukujundustööd ................................................................................................. 13
4 TÖÖDE TEOSTAMINE ....................................................................................................... 14 4.1 Üldosa ............................................................................................................................. 14 4.2 Ettevalmistustööd ............................................................................................................ 14 4.3 Ehitustööd ....................................................................................................................... 15 4.4 Geodeetilised märgid ................................................................................................... 15 4.5 Äärekivid ja saared ......................................................................................................... 16 4.6 Ehitusaegne liikluskorraldus ........................................................................................... 16 4.7 Kasutamis- ja hooldamisjuhend ...................................................................................... 17
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
3/17
ÜLDOSA
1.1 Objekti nimetus, asukoht ja seotus teedevõrguga
Projekteeritav objekt paikneb Leisi aleviku piiril, Saaremaa vallas. Lõik paikneb kõrvalmaanteega nr 21129 Orissaare-Leisi-Mustjala paralleelselt, km 28,9 - 29,8; ca 0,33 km.
Projekti eesmärk on projekteerida täiendav ligi 381m pikkune kergliiklustee lõik varem projekteeritud kergliiklustee pikendusena. Projekti koosseisus on vajalik lahendada ka juurdepääsud kergliiklusteega külgnevatele kinnistutele.
1.2 Projekteerimisnormid ja kasutatavad materjalid
1.2.1 Kasutatud õigusaktide, standardite ja juhendite loetelu
Projekti koostamisel on lähtutud järgmistest normdokumentidest ja nõuetest:
Planeerimisseadus ja sellest tulenevalt kehtestatud nõuded;
Ehitusseadustik ja sellest tulenevalt kehtestatud nõuded;
Liiklusseadus ja sellest tulenevalt kehtestatud nõuded;
Tee ehitamise kvaliteedi nõuded (majandus- ja taristuministri määrus 03.08.2015 nr 101);
EVS 613:2023 Liiklusmärgid ja nende kasutamine;
EVS 614:2022 Teemärgised ja nende kasutamine;
EVS 901-3:2021 TEE-EHITUS Osa 3: Asfaltsegud;
Elastsete katendite projekteerimise juhend (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1-1/23/217);
Tee projekteerimise normid (Kliimaministeerium 17.11.2023 määrus nr 71);
Killustikust katendikihtide ehitamise juhend (KT_025_J8_r1. Kinnitamine 26.01.2022 nr 1.1-7/22/43);
Asfaldist katendikihtide ehitamise juhis (MA 16.04.2021 nr 1.1-3/21/162);
Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020, Maanteeameti peadirektori 05.01.2016 käskkiri nr 0001);
Maanteeameti peadirektori 05.01.2016.a käskkirja nr 0001„Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020)“ Lisa 1, muudetud Transpordiameti peadirektori 10.06.2024 käskkirjaga nr 1.1-1/24/92;
Teetööde tehniline kirjeldus (MA peadirektori 18.02.2019.a käskkiri nr 1- 2/19/096)
Riigiteede liikluskorralduse juhis (Transpordiamet; 2023);
Nõuded ajutisele liikluskorraldusele (MTM 13.07.2018 määrus nr 43);
TRAM juhend „Bussipeatuste valik, paigutus ja kujundamine“ (2024);
Teepiirdesüsteemid. Juhend. TRAM juhtimissüsteem KT_025_J19_r1, kinnitatud 28.08.2023 nr 1.1-1/23/159)
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
4/17
Eelloetletud normdokumentidega peavad kooskõlas olema ka ehitustööde tehnoloogiad ja materjalid.
1.2.2 Viited lähtematerjalidele
Projekti lähteülesandeks on järgnevad dokumendid:
Saaremaa Vallavalitsuse poolt koostatud tehniline kirjeldus „RH 290922 Leisi aleviku kergliiklustee rajamine III etapp“ koos lisadega;
OÜ Teede Insenerid põhiprojekt, töö nr. 0108 „Leisi aleviku kergliiklusteede ja valgustuse II etapp“
Detailplaneeringuid projektiga hõlmatud alale koostatud ei ole.
1.2.3 Uuringute loetelu
Geodeetilised uuringud (DP Projektbüroo OÜ töö nr 32-25-G, juuli 2025);
Saaremaa Leisi aleviku kergliiklusteede projekteerimiseks geoloogilise aruande koostas OÜ Teede Laboratoorium, töö nr 19-17. Geoloogilisele uuringule vastavalt esineb piirkonnas huumusekiht paksusega 0,2 - 0,4m. Selle all lasub peenliivast kiht, mis ca 1,5m peal muutub tolmseks ja möllikaks. Uuringute ajal pinnasevett ei esinenud, kuid 1,5m sügavusel oli pinnas niiske.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
5/17
2 OLEMASOLEV OLUKORD
2.1 Üldosa
Projektiga käsitletav kergliiklustee ja ristumiskohad asuvad Saare maakonnas Saaremaa vallas Leisi alevikus ja Triigi külas. Kergliiklustee asukohaks on valitud kõrvalmaanteega nr 21129 Orissaare-Leisi-Mustjala tee külgnev ala, km 29,4 - 29,8 paremal. Projekteeritava kergliiklustee alune maa on valdavalt eraomandis või riigiomandis (RMK). Lõigule jääb kaks ametlikku ristumiskohta riigimaanteelt: km 29,431 ristumiskoht kohaliku Kase teega ja km 29,595 erakinnistu juurdepääs Orissaare mnt 17 // Miku kinnistule. Projekteeritav kergliiklustee asub ka Metsapõllu, Kuusiku ja Rehe erakinnistutel, kuhu ametlikud ristumiskohad juurdepääsud/ristumiskohad puuduvad.
Projekteeritav kergliiklustee lõik asub Leisi aleviku piiril ja suurim lubatud kiirus külgneval riigitee lõigul on osaliselt 70 km/h ja osaliselt 90 km/h. Riigitee kaitsevöönd on vastavalt Ehitusseaduse § 71 kohaselt 10 - 30 meetrit (märgitud asendiplaani joonisele).
Keskmine ööpäevane liiklussagedus riigitee 21129 vaadeldaval lõigul oli 2024. aastal 337 a/ööp.
Projekteeritav ala asub järgnevatel kinnistutel:
Metsapõllu (40302:001:0042);
Kuusiku (40302:001:0502);
Orissaare mnt 17 // Miku (40302:001:0498);
Rehe (40302:001:0610);
Karjalasma metskond 40 (40302:001:0446);
21129 Orissaare-Leisi-Mustjala tee (40302:001:0371).
Projekti realiseerimiseks sõlmitakse maakorralduslikud kokkulepped kergliiklustee aluste maade omanikega. Sellega tegeleb Tellija ehk Saaremaa Vallavalitsus.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
6/17
3 PROJEKTLAHENDUS
3.1 Üldandmed
Projekteeritava kergliiklustee lõigu kogupikkus on 381 meetrit ja projekteeritavate ristumiskohtade arv on 4.
Teede põhiparameetrid:
Kergliiklustee katte laius 3,0 m;
Ristumiskohtade katte laius 3,5 m – 4,5 m.
Ristumiskohtade tugipeenra põikkalle 4,0 %;
Ristumiskohtade ja kergliiklustee mulde nõlvus 1:2;
Kergliiklustee põikkalle 2,0%
Ristumikohtade põikkalle üldjuhul 2,5% (varieerub kokkuviimisel oleva teega).
3.2 Plaanilahendus
3.2.1 Üldosa

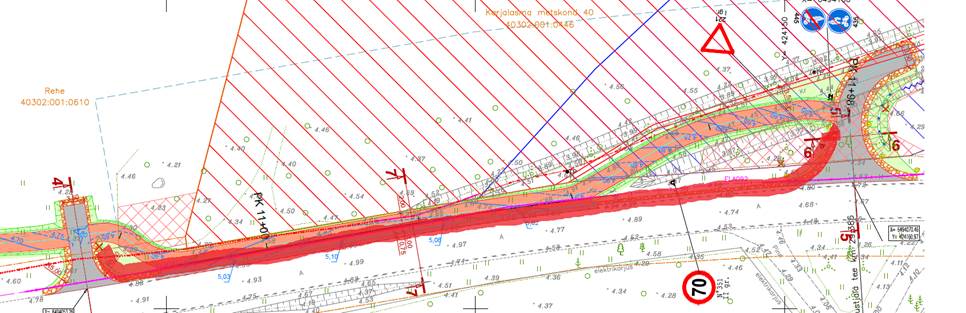

Käesoleva projektiga on projekteeritud 275 meetri pikkune 3,0m laiune kergliiklustee lõik riigitee nr 21129 Orissaare-Leisi-Mustjala tee kõrvale, km 29,5 – 29,8. Kergliiklustee kaugus maanteest on üldiselt ligikaudu 7-9 meetrit. Vastavalt Tee projekteerimise normidele on tagatud minimaalne vajalik eraldusriba laius (7,0 m 90 km /h piirkiiruse juures, kui liiklussagedus on alla 6000 sõiduki ööpäevas). Karjalasma metskond 40 kinnistul jääb kergliiklustee planeeritud trassile ette kaitsealuse liigi püsielupaik ning sinna käesoleva projekti raames kergliiklusteed ei rajata. Kergliiklustee perspektiivne trass Karjalasma metskond 40 kinnistul on joonisel eraldi tähistatud.
Projekteeritud kergliiklustee saab alguse riigitee km 29,767 varem projekteeritud kergliiklustee (OÜ Teede Insenerid, töö nr 0108) pikendusena ning kulgeb Orissaare suunas maanteest vasakul pool kuni Rehe ja Karjalasma metskond 40 kinnistute vahelise piirini.

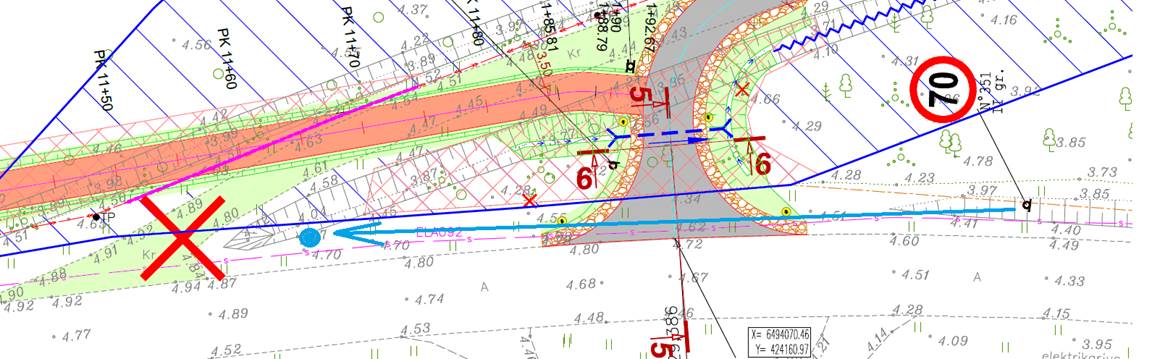

Kergliiklustee Pk 8+60 (riigitee km 29,72) likvideeritakse olemasolev mitteametlik Metsapõllu kinnistu mahasõit. Metsapõllu ja Kuusiku kinnistutele rajatakse ühine mahasõit KLT Pk 9+15 (riigitee km 29,665) asfaltkatte laiusega 4,5m ja pöörderaadiustega 5,0m.
KLT pk 9+85 (riigitee km 29,595) rekonstrueeritakse olemasolev Orissaare mnt 17 // Miku kinnistu mahasõit asfaltkatte laiusega 3,5m ja pöörderaadiustega 5,0m. Oleva mahasõidu servas asuv postkast tuleb peale rekonstrueerimist uue mahasõidu serva tagasi paigaldada.
KLT Pk 10+68 (riigitee km 29,511) rajatakse uus mahasõit Rehe kinnistule asfaltkatte laiusega 3,5m ja pöörderaadiustega 5,0m.
Riigitee km 29,386 ehitatakse ümber olemasolev kohaliku tee Kase tee ristmik. Ristumiskoha katte minimaalne laius on 3,5m (kurvis laieneb) ja pöörderaadused on 9,0m.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
7/17

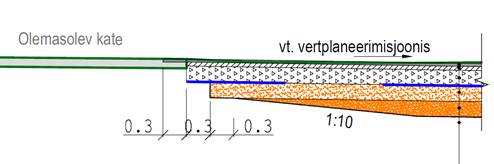

Ristumikohtade likvideerimisel likvideeritakse teekatte konstruktsioon, taastatakse teepeenar ja riigitee nõlvus. Ristumiskohtade plaanilahenduse koostamisel on lähtutud Transpordiameti tüüpjoonise I põhimõtetest. Ristmiku projektlahenduse sobivust on kontrollitud antud oludes ebasoodsaima arvutusliku auto pöördekoridori šablooniga, milleks on 9m pikkune prügiauto (šabloon on näidatud vastaval joonisel). Ristumiskohad on projekteeritud riigiteega võimalikult täisnurga all.
Ristumiskohtadel on määratud nähtavuskolmnurgad milles ei tohi paikneda nähtavust piiravaid takistusi, vastavalt Tee projekteerimise normide lisa 2 joonis 8. Kuna liituvate teede liiklussagedus on alla 100 sõiduki ööpäevas, tuleb tagada vaid liitumisnähtavus. Teeandmise kohustusega ristmikul on liituva tee liitumisnähtavus LN2 liituva tee liiklussagedusel kuni 100 sõidukit ööpäevas 7,0m. Peatee liitumisnähtavus LN1 on peatee projektkiiruse 70km/h puhul 120m. Nähtavuskolmnurkade sisene ala on ette nähtud puhastada võsast ning muudest takistustest liiklejaile sõiduks vajaliku nähtavuse tagamiseks. Nähtavuskolmnurka võivad jääda üksikpuud, kuid need tuleb puhastada okstest maapinnast 2,5 meetri kõrguseni.
3.3 Vertikaalplaneering
Projekteeritud kergliiklustee põikkalle on 2,0% riigitee poole. Pikiprofiili koostamisel on arvestatud oleva maapinna kõrgustega ning projekteeritavate ristumiskohtade kõrgustega. Otstes on kergliiklustee kõrguslikult kokku viidud varem projekteeritud kergliiklustee ja projekteeritud ristumiskoha katetega.
Projekteeritud ristumiskohtade põikkalle on üldiselt 2,5%, kuid riigitee servas on see kokku viidud riigtee pikikaldega.
Ristumiskohtade pikikalded on määratud vastavalt alltoodud joonise põhimõtetele arvestusega, et riigitee alusele maale sademevett üldjuhul ei juhita.
3.4 Muldkeha
Kergliiklustee ja ristumiskohtade ehitamisel on vajalik kasvumulla eemaldamine riigitee nõlvadelt ja rajatavate teede alt.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
8/17
Vastavalt „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020, muudetud 10.06.2024)“ Lisa 1 tuleb asfaltsegudest katte puhul tuleb vähemalt 1,0m sügavuseni katte pinnalt kasutada järgmistele miinimumnõuetele vastavaid materjale:
Enne täitematerjali laotamist ja tihendamist peab maksimaalne peenosiste sisaldus (0,063 mm avadega sõela läbivad osakesed) olema <5%.
Peale täitematerjali laotamist ja tihendamist peab täitematerjalist võetud proovis osakesi terasuurusega ≤0,063mm olema ≤ 7%.
3.5 Katend
3.5.1 Katendikonstruktsioonid
Projekteeritud katendikonstruktsioonid: 1. Ristumiskoha asfaltbetoonkatend Asfaltbetoon AC 16 surf 70/100 h=6 cm Killustikalus fraktsioneeritud või ridakillustikust h=20 cm Kruusliiv Tm_130, k≥1m/ööp (1) H(min)=20 cm Teedeehituseks sobiv mulde materjal, k≥0,5m/ööp vajadusel Olemasolev mineraalne aluspinnas 2. Kergliiklustee asfaltbetoonkatend Asfaltbetoon AC 8 surf 70/100 h=5 cm Killustikalus fraktsioneeritud või ridakillustikust h=20 cm Kruusliiv Tm_130, k≥1m/ööp (1) H(min)=20 cm Teedeehituseks sobiv mulde materjal, k≥0,5m/ööp vajadusel Olemasolev mineraalne aluspinnas Märkused:
(1) Elastsete katendite projekteerimise juhend L2.T3. KAP arvutuslehe kohustuslik lisa - materjalide klassifikatsioon (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1- 1/23/217).
3.5.2 Katendi materjalide minimaalsed nõuded
Katendi materjalide minimaalsed kvaliteedinõuded on toodud alljärgnevas tabelis. Muldes ja katendis kasutatavad täitematerjalid peavad vastama „Elastsete katendite projekteerimise juhend“ (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1-1/23/217), L2.T3. KAP arvutuslehe kohustuslik lisa - materjalide klassifikatsioon, esitatud nõuded ja arvutusparameetrid lisale.
Elastsusmoodul, mõõdetuna Inspector-tüüpi seadmega peab minimaalselt olema killustikaluse peal sõiduteel 170 MPa ja kõnniteel/kergliiklusteel 140 MPa, tugipeenral aga 130 Mpa.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
9/17
Kihi nimetus Kihi paksus, cm
Katendi tüüp
Juhend (1) Juhendi tabel või punkt
AKÖL 20
Sõiduteed
AC 16 surf 70/100 6 1 A 7 900-1499
AC 8 surf 70/100 5 2 A 7 900-1499 Killustikalus fr 32/63, kiilumismeetodil 35 1a, 1b K 1 < 500
Killustikalus fr 4/32, kiilumismeetodil 20 2 K 1 < 500
Märkused: (1)
A – EVS 901-3:2021 TEE-EHITUS Osa 3: Asfaltsegud
K – „Killustikust katendikihtide ehitamise juhis“ (KT_025_J8_r1. Kinnitamine 26.01.2022 nr 1.1-7/22/43)
Ülejäänud nõuded vastavalt EVS-901 osadele 1-3.
3.5.3 Tugipeenrad
Ristumiskohtade tugipeenrad on ette nähtud kindlustada purustatud kruusaga pos 5 („Tee ehitamise kvaliteedinõuded“ lisa 10).
3.5.4 Äärekivid
Projektis on kasutatud järgmisi äärekive: Betoonist äärekivi 15x30, kõrgus kattelt:
o 10 cm – kergliiklustee ja sõidutee vahel üldjuhul; o 0 cm – äärekivi lõpuosad;
3.6 Liikluskorraldus- ja ohutusvahendid
3.6.1 Liiklusohutuse parendamise meetmed:
Liiklusohutuse tõstmiseks on projektiga ette nähtud järgnevad meetmed:
1. Maantee piirkiirust on vähendatud;
2. Kase tee ristumiskoht on toodud maanteega ohutuma nurga alla;
3. Kergliiklejad on maanteelt eraldi kergliiklusteele toodud.
3.6.2 Liiklusmärgid
Lõigule on projekteeritud liiklusmärgid vastavalt standardile EVS 613:2023 Liiklusmärgid ja „Riigiteede liikluskorralduse juhisele“ (TRAM 2023). Liikluskorraldusvahendid paigaldada vastavalt „Riigiteede liikluskorralduse juhisele“.
Ehitusele mitte ette jäävad ja projektse lahendusega kokku sobivad olemasolevad liiklusmärgid on ette nähtud säilitada. Ehitusele ette jäävad või projektse lahendusega mitte kokku sobivad liiklusmärgid on ette nähtud likvideerida. Üks liiklusmärk on ette nähtud ümber tõsta.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
10/17
Autoliiklusega teele suunatud liiklusmärgid on ette nähtud paigaldada järgmiste suurusgruppidega:
1. Mnt 21129 (70-90 km/h):
Üldiselt II suurusgrupiga;
2. Ristumiskohad:
Üldiselt I suurusgrupiga;
Kergliiklusele suunatud liiklusmärgid peavad olema 0 suurusgrupiga.
3.6.3 Teekattemärgised
Teekattemärgiseid ei ole projekteeritud.
3.6.4 Tähispostid
Orissaare mnt 17 // Miku kinnistu ristumiskohale on projekteeritud sinine tähispost ja Kase tee ristumiskohale on projekteeritud kollased tähispostid pöörderaadiuste ulatuses.
Paigaldatavad helkuritega tähispostid peavad olema CE-märgistatud vastavalt EVS-EN 12899-3.
Tähispostide paiknemine ning helkuri värvus on toodud asendiplaani joonistel. Uute tähispostide helkurid tuleb valmistada II klassi kilest.
3.7 Veeviimarid
Sajuveed on asfaltkatetelt ära juhitud piki- ja põikkalletega ning imbuvad teemaal maapinda või juhitakse kraavidesse. Olemasoleva Kase tee mõlemas servas paiknevad kraavid, mis tuleb seoses ristumiskoha asukoha muutusega osaliselt ümber kaevata ja puhastada.
Kase tee alla on ette nähtud paigaldadas plasttruup. Kõik truubid peavad vastama rõngasjäikusele SN8. Truupide rajamisel tuleb lähtuda Maanteeameti tüüpjoonisest „Põhitee truup- madal mulle“ ning „Teetööde tehnilised kirjeldused“ viimasest versioonist, mis on kätte saadaval Maanteeameti kodulehelt: https://www.mnt.ee/et/ametist/juhendid/projekteerimisjuhendid. Tüüpjoonis on lisatud ka käesoleva projekti koosseisu.
Truupide sisse- ja väljavoolu juures tuleb kindlustada mulde nõlvad (vajadusel täiendavalt ka suudmikel kraavide põhjad) munakivisillutisega (geotekstiilil) – antud tööd kuuluvad lahutamatutena truubi ehituse juurde ning ei leia kajastamist eraldi mahtudes. Truupide otste nõlva kalle peab võrduma truupi ületava tee nõlva kaldega. Truupide ehitamisel jälgida, et tagasitäite tihendusaste peab olema vähemalt 98%.
Truubid on soovitav ehitada suvisel ajal, kui vooluhulgad kraavis on minimaalsed. Aluse ehitamise, truubi paigaldamise ja tagasitäite rajamise ajaks tuleb sulgeda vee voolamine kraavis, vajadusel teha veetõrjet kaeviku kuivana hoidmiseks.
3.8 Tehnovõrgud
3.8.1 Üldist
Olemasolevate tehnovõrkude asukohad on esitatud asendiplaanilistel joonistel, maantee pikiprofiilil ning tööristlõigetel.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
11/17
Kaevetööde teostamiseks tehnovõrkude kaitsevööndis tuleb sellest eelnevalt teavitada tehnorajatise valdajat ning vajadusel võtta temalt selleks täiendav tööluba. Vajadusel tuleb koostöös kommunikatsioonivaldajaga täiendavalt märkida välja kõik töötsooni jäävad maa-alused kommunikatsioonid. Töid kaablikaitsetsoonis tuleb teha käsitsi või väike-mehhanismidega. Mehhanismide kasutamisel (nt. tihendamisel) kaablite või torutrasside (kanalite) kohal tuleb arvestada, et trass oleks eelnevalt kaetud vähemalt 25 cm paksuse pinnase kihiga, kui pole teisiti määratud trassi valdaja poolt.
Ehitajal tuleb arvestada, et kui ehituse käigus ilmneb, et kaevamissügavus ületab kaabli (nt sidekaabel) paiknemissügavuse, siis üldjuhul tuleb kaabel töö käigus langetada uue süvendi põhja rajatud künasse. Selleks tuleb süvendi põhja tõmmata ~30-40cm sügavune küna (vagu), süvendi põhja kaabli alla rajada ≥15cm paksune liivapadi, millele kaabel langetatakse. Küna (vagu) täidetakse peale kaabli langetamist samuti pealt liivaga.
3.8.2 Telekommunikatsioon
Eesti Lairiba Arenduse Sihtasutus
Vaadeldaval lõigul paikneb Eesti Lairiba Arenduse Sihtasutuse sidetrass. Kõik olemasolevad siderajatised on esitatud projektile koostatud geodeetiliste uuringutega valminud geodeetilisele alusplaanile ning on nähtavad ka projekti plaanijoonistel. Tee- ehituse kaevetööd eeldatavalt ei ulatu siderajatiste paigaldussügavuseni. Projektiga ei ole ette nähtud olevat sidetrassi ümber ehitada. Projektile on väljastatud AS Connecto Eesti tehnilised tingimused nr TT4933. Vastavalt Transpordiameti nõuetele kaitstakse asfaltkatte alla jäävad siderajatised 1250N tugevusega kaitsetoruga. Kaitsetorude asukohad on näidatud tehnovõrkude koondplaani joonisel.
Nõuded siderajatiste kaitsevööndis:
1. Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist (Elektroonilise side seadus, peatükk 11).
2. Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate kasutamine ja kõik tööd tuleb teostada käsitööna.
3. Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel.
4. Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:
a. mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit;
b. mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd;
c. puude istutamine ja langetamine;
d. vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine;
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
12/17
e. pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine;
f. muu infrastruktuuri avarii kõrvaldamine.
5. ELASA liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga.
6. Asfaltkatte alla jääv ELASA multitoru, mis ei ole juba kaitsetorus, kaitsta poolitatava kaitsetoruga juhul, kui pinnase väljakaevamisel jääb ELASA multitorule vähem kui 30cm pinnast. Lõplik kaitsmise vajadus hinnatakse ehitustööde käigus koostöös ELASA piirkondliku järelevalve töötajaga.
3.8.3 Elektrirajatised
Projekteeritaval alal asuvad Elektrilevi OÜ-le kuuluvad 10 kV ja 0,4 kV kaabelliinid. Projektile on väljastatud Elektrilevi OÜ tehnilised tingimused nr 502448. Lisaks paiknevad projektalal tarbjale kuuluvad 0,4 kV kaabelliinid. Kõik olemasolevad elektrirajatised on esitatud projektile koostatud geodeetiliste uuringutega valminud geodeetilisele alusplaanile ning on nähtavad ka projekti plaanijoonistel. Tee-ehituse kaevetööd eeldatavalt ei ulatu elektrirajatiste paigaldussügavuseni, kuid projekteeritud teede ristumisel kaablitega on need ette nähtud kaitsta poolitatavate kaitsetorudega 1250N d=110mm. Projektiga ei ole ette nähtud olevat elektrirajatisi ümber ehitada.
3.9 Keskkonnakaitse aspektid
Projekteeritavad teed asuvad osaliselt III kategooria kaitsealuse taime leiukohas – Ulmus laevis (künnapuu) (KLO9355708) ja vääriselupaiga alal (VEP210179). Alad on ära näidatud asendiplaani joonisel.
Ehitusperioodil vastutab töövõtja ka keskkonnakaitse (oma ehitustegevuse ja muu sellest tuleneva piires) eest ehitusobjektil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolsetele juhistele.
Vähendamaks ehituse sotsiaalseid mõjusid peavad kasutatavate mehhanismide summutid olema korras. Kuivaperioodil peab ette nägema tolmutõrjeks veega kastmise. Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Kõik ehitustööd tuleb teostada järgides kehtestatud keskkonnakaitse nõudeid. Ehitusel tekkivad jäätmed käideldakse vastavalt kehtivale korrale. Täitematerjalide, mulla ja pinnase ladustamiskohad kooskõlastatakse vallavalitsusega.
Ehitussegapraht tuleb utiliseerida vastavalt jäätmekäitlusseadusele. Ehitamiseks kõlbmatu või ülejääv väljakaevatud pinnas taaskasutatakse täitena sama objekti tarbeks või võõrandatakse taaskasutamiseks. Taaskasutamiseks sobiva pinnase võimalused ja veokohad täpsustatakse kohaliku omavalitsusega enne ehitustööde algust. Objektil tekkivate jäätmete kohta on koostatud jäätmekava, mis on esitatud seletuskirja lisana.
Kavandataval tegevusel ei ole olulist mõju keskkonnamõju hindamise ja keskkonnajuhtimissüsteemi seaduse § 6 lg 1 mõistes.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
13/17
3.10 Maastikukujundustööd
Peale mullatööde lõppemist tuleb ehitatud mulde (süvendi) ning kraavide välisnõlvad planeerida ning tihendada. Projektis on arvestatud, et kõik nõlvad tuleb katta üldjuhul 10cm paksuse kasvumulla kihiga. Aladel, kus asendiplaani joonistel pole haljasala näidatud, on ehitustööde mahtu täiendavalt arvestatud mulde nõlvast või kraavi välisnõlvast 1,0 m laiuse riba planeerimine ning kasvumulla ja murukülviga katmine. Planeerida ja haljastada tuleb ka likvideeritavate teede endised asukohad. Projektiga on ette nähtud kasutada kasvualuse rajamiseks olemasolevat kooritavat kasvupinnast, millest on kivid välja sõelutud ja muld ette valmistatud. Ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir tuleb ühtlustada, tasandada niidukõlbulikuks. Kasvumuld ei tohi sisaldada kive, killustikku jms.
Peale tööde lõpetamist tuleb tööpiirkond puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms. taastades piirkonna endise välisilme ja kvaliteedi.
Likvideeritav haljastus
Likvideerimisele kuuluvad projektlahendusele ettejäävad puud ja põõsad. Eemaldatakse teekonstruktsioonide alla jääv puittaimede juurestik. Haljasalal likvideeritud puude kännud freesitakse.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
14/17
4 TÖÖDE TEOSTAMINE
4.1 Üldosa
Projektiga määratud ehituseks vajalike tööde mahud on esitatud töömahuloendis, mille koostamise aluseks on Maanteeameti poolt välja töötatud “Teetööde tehnilised kirjeldused”. Ehitustehnoloogia ja kvaliteet peab vastama Teetööde tehnilistele kirjeldustele ja asjakohastele normidele ning juhenditele, mis on jõus ehitusperioodil. Töövõtja peab iga üksiku Teetööde tehniliste kirjelduste spetsifikatsiooni kohase töö teostamisel arvestama kõikide tööoperatsioonide ja kulutustega, mis on kirjeldatud vastavas spetsifikatsioonis. Pindalalised mahud on arvestatud vastava kihi pealt.
Enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide kommunikatsioonide valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi asjast huvitatud osapooli, keda käesolev projekt puudutab (nt. maaomanikud, tööde teostamisel nendele kuuluval maaüksusel või sellega vahetult piirneval alal).
Enne ehitustööde algust tuleb looduses kindlustada kõik olemasolevad piirimärgid. Üldiselt tuleb ehitustööde käigus tagada kõikide olemasolevate piirimärkide säilimine. Juhul kui see osutub võimatuks tuleb sellest teavitada piirinaabritest maaomanikke ja pärast tööde lõpetamist taastada kõik tööde käigus hävinud piirimärgid. Piirinaabreid tuleb teavitada ka kõikidest töödest, mis viiakse läbi nende maal või kui ehitustegevus puudutab otseselt piirinaabri huve (nt. mahasõitude ehitus, piirirajatistega seotud tööd jne). Omanikke tuleb teavitada ka likvideerimistöödest (nt. aiad, hekk, puud jmt.) ning nendepoolse soovi korral võimaldada neil need endal teostada.
Ehitaja peab tagama kõigi kooskõlastustes esitatud nõuete ja tingimuste täitmise vastavalt projektlahendusele.
Käesoleva projektiga kavandatud ehitiste ja rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult). Teostusjoonistele kantud informatsioon peab kajastama rajatist iseloomustavaid parameetrid (mõõtmed, materjal jms.).
4.2 Ettevalmistustööd
Enne põhiliste ehitustööde algust tuleb digitaalselt maha märkida tee telg. Piketaaž tuleb säilitada garantii aja lõpuni või tellija korralduseni. Lisaks teljele tuleb digitaalselt välja märkida (koordinaadid on L-Est 97 süsteemis ja kõrgused EH2000 kõrgussüsteemis) kõik iseloomulikud projektsed tee-elemendid (nt. äärekivid, liiklussaared, valgustus jne). Väljamärgitud punktid tuleks looduses kindlustada ning vastavalt vajadusele ka taastada või uuesti välja märkida.
Vajadusel, kaevetööde teostamiseks tehnovõrkude kaitsevööndis, teavitada sellest eelnevalt trassi valdajaid ning vajadusel võtta temalt selleks täiendav tööde luba ja märkida välja töötsooni jäävad maa-alused kommunikatsioonid. Paigaldada vajalikud kaitse-/reservtorud või teostada muud vajalikud ette nähtud kaitsemeetmed.
Kõik tööde korrektseks teostamiseks vajalikud ajutised laoplatsid kuuluvad lahutamatu osana iga konkreetse tööetapi juurde. Ajutiste laoplatside asukohad on töövõtja kohustatud ise enne tööde algust leidma ning vajadusel sõlmima nende kasutamiseks
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
15/17
vajalikud kokkulepped. Vajadusel tuleb ajutiste laoplatside asukohad täpsustada ja/või kooskõlastada täiendavalt Tellijaga enne ehitustööde algust.
Asendiplaani joonistel märgitud kohtades tuleb likvideerida võsa ning kännud ja vedada ehitusplatsilt ära. Kännuaugud tuleb täita ja maa-ala planeerida ümbritseva maapinna kõrguseni. Võsa eemaldamisel tekkivad augud tuleb täita ja maa-ala planeerida ümbritseva maapinna kõrguseni.
Tee trassi planeerimisel peab tasandama mulde alla jäävad lohud, kännuaugud ja vanad kraavid, täitma need pinnasega ning tihendama.
4.3 Ehitustööd
Planeeritava ehitusaluse maa-ala ulatuses eemaldatakse vajalikest kohtadest kasvupinnas ja ehituseks sobimatu pinnas, eemaldatakse liiklusmärgid ning süva- ja tasandusfreesitakse asfaltkate. Tasandusfreesimine tuleb teostada töövõtja poolt koostatud tasandusfreesimise kaardi järgi. Seejärel kaevatakse välja projektikohased süvendid (olev nõlv astmeliselt).
Kasvupinnas ladustatakse ajutistel laoplatsidel. Ladustamisel tee ääres vaaludes tuleb ladustamiskohad eelnevalt kokku leppida maaomanikega. Kaevamisel ja ladustamisel tuleb jälgida, et säiliks mulla kvaliteet (ei tohi seguneda teiste pinnastega). Väljakaevatud muldealused pinnad planeeritakse ja tihendatakse.
Ehitatakse välja projektis ette nähtud teealused jm. rajatised.
Ehitatakse kihtide kaupa järjest välja katendikihid vastavalt katendi tüübile. Projekteeritud katendi kokku viimisel oleva teega rajada aluse kihid astmetega, kusjuures iga järgneva kihi tagasiaste on minimaalselt 0,5m. Seejärel kaetakse nõlvad kasvumullaga ja teostatakse murukülv. Haljastada on ette nähtud kõik nõlvad ning ehitustegevuse käigus rikutud alad. Välisnõlvade tekkimisel rajada nõlvad minimaalse kaldega 1:2. Peale ehitustööde teostamist korrastada riigiteega külgnev ala. Riigiteega ristumiskoha ehitusel taastada riigitee katted, muldkeha nõlvus.
Paigaldatakse liiklusmärgid ja markeeritakse teekate.
Ehitustööde lõpetamisel tuleb likvideerida (lammutada või ülesse kaevata) kõik ajutised rajatised, lammutustöödel tekkivad jäätmed tuleb objektilt teisaldada. Kogu ehituspraht tuleb kokku korjata ja ära vedada konteinerites või muul kindlal transpordivahendil selleks ettenähtud kohta. Ehitusjäätmete matmine või põletamine on rangelt keelatud.
4.4 Geodeetilised märgid
Geodeetilised tööd peavad toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil. Joonistel näidatud kõrgused on mõõdetud EH2000 kõrgussüsteemis ja koordinaadid L-Est 97 süsteemis. Geodeetilised alusplaanid on kättesaadavad kohalikus omavalitsuses.
Töövõtja vastutab selle eest, et geodeetiliste märkide (reeperite, polügonomeetria märkide jm) asukohta ja tasandit ei muudeta ehitusperioodi jooksul. Samuti tuleb tagada, et ehitustööde käigus ei kahjustataks geodeetilisi märke (reepereid, polügonomeetria märke jm).
Ehitustööde teostamisel geodeetiliste märkide kaitsevööndis tuleb pärast ehitustööde lõppu teha geodeetilise märgi kontrollmõõdistus töövõtja kulul.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
16/17
Kui geodeetilised märgid (reeperid, polügonomeetria märgid jm) asuvad piirkonnas, kus ei ole võimalik neid säilitada (kaitsta) kogu ehitustööde perioodi jooksul, siis määrab Töövõtja uute geodeetiliste märkide (reeperid, polügonomeetria märgid) asukohad enne vanade märkide likvideerimist, kahjustamist. Töövõtja esitab uute geodeetiliste märkidega (reeperite, polügonomeetria märkide) seotud arvutused ja mõõtmised Insenerile kooskõlastamiseks ja ühtegi originaal geodeetilist märki (reeperit, polügonomeetria märki) ei likvideerita enne Inseneri ja omavalitsuse geomaatiku poolt saadud kooskõlastust. Uute geodeetiliste märkide (reeperite, polügonomeetria märkide jm) täpsusaste on sama, mis originaal geodeetilistel märkidel (reeperitel, polügonomeetria märkidel).
Kõik katastriüksuste piirimärgid mis hävivad või millede koordinaadid ehitustööde käigus muutuvad, tuleb taastada oma asukohas vastavalt määrusele Katastriüksuse moodustamise kord.
4.5 Äärekivid ja saared
Enne asfaltkatte kihtide paigaldamist tuleb selleks ette nähtud kohtadesse paigaldada vastavat tüüpi äärekivid. Paigaldusviis peab tagama äärekivide püsivuse, selleks peab olema rajatud minimaalselt 8cm paksune betoonalus (C35/45) kogu pikkuses, nn pätsikeste kasutamine pole lubatud. Betoonkivi sõiduteepoolne pool peab olema 1/3 ulatuses äärekivi kõrgusest olema kaetud betoonseguga, tagumine pool peab olema 2/3 kivi kõrgusest olema kaetud betoonseguga. Kleebitavate äärekivide kasutamine ei ole lubatud.
Viimaste nö. katte serva joonel paiknevate äärekivide (lõpukivide) otsad tuleb viia alla 0- tasapinda, põhitee äärde jäävate äärekivide puhul. Äärekivide paigaldamisel tuleb arvestada, et üldiselt tuleb äärekivi viia madaldatud kõrguseni 2 kivi pikkusel, erandkorras s.t. kitsendatud oludel, võib seda teha ka 1m ulatuses. Projekti joonistel (asendiplaanil) on eraldi tingmärgiga ära näidatud madaldatud äärekivide osad (pikkused). Näidatud lõikudel (kohtades) tuleb äärekivid rajada kogu ulatuses langetatutena, vajalikud kaldosad tuleb toodud lõikudele väljamärkimisel juurde arvestada.
4.6 Ehitusaegne liikluskorraldus
Ajutise ehitusaegse liikluskorralduse kohta objektil on töövõtja kohustatud koostama projekti ja reguleerib liikluskorraldust vastavalt tema poolt teostatavatele tööde etappidele. Liikluskorraldus peab vastama määrusele „Nõuded ajutisele liikluskorraldusele“ (MTM 13.07.2018.a määruses nr 43) ja juhendile Riigiteede ajutine liikluskorraldus (MA2018-009) ning olema kooskõlastatud enne tööde algust tee valdajaga ja tiheasustusalal kohaliku omavalitsusega.
Kogu ehitusperioodi vältel peab olema tagatud juurdepääs ehitusobjektiga külgnevatele kinnistutele. Juurdepääs peab olema tagatud nii inimestele kui ka sõidukitele.
Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
Projekteeritud tööd on teostatavad riigitee täieliku sulgemiseta.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
17/17
4.7 Kasutamis- ja hooldamisjuhend
Tee kasutamis- ja hooldamisjuhend sõltub tee valdaja ja hooldetegija omavahelise kokkuleppe tingimustest. Hoolde aluseks on „Tee seisundinõuded“ (MTM 14.07.2015.a määrus nr 92). Spetsiaalsed erinõuded puuduvad. Projektlahenduse realiseerimisel ei ole ette näha täiendavad hooldekulusid.
Tellija: Saaremaa Tarbijate Ühistu Saaremaa vald, Leisi alevik, Orissaare mnt 2a. Leisi Konsumi ehitusprojekti asendiplaani osa; Klotoid OÜ töö nr. 080324
Leisi aleviku kergliiklustee rajamine III etapp jäätmekava
Koostatakse ehitus- ja lammutusjäätmete kavandatava käitlemise kohta objektil vastavalt Saaremaa valla jäätmehoolduseeskirja § 37 lg 3 punktile 2 ja § 39 lõikele 1. Ehitus- ja lammutusjäätmete käitlemise info ja käitluskohad: https://www.saaremaavald.ee/liigiti- kogumine/ehitusjaatmed
ÜLDANDMED Ehitusobjekti aadress ja nimetus Saaremaa vald, Leisi alevik, Triigi Küla Metsapõllu KÜ, Kuusiku KÜ, Orissaare mnt 17 // Miku KÜ, Rehe
KÜ, Karjalasma metskond 40 KÜ Ehitise omanik, kes vastutab
nõuetekohase jäätmekäitluse eest Saaremaa Vallavalitsus
Selgitus jäätmete liigiti kogumise kohta ehitusobjektil
-
Muu asjakohane selgitus -
Selgitus, milliseid taaskasutatud või korduskasutusmaterjale on soovituslik
ehitamisel kasutada (näiteks tellised, ehituskivid, palgid, uksed, aknad,
pinnasejäätmed, asfalt jmt)
Objektilt kaevatud kasvupinnas on soovituslik kasutada samal objekti nõlvade haljastamiseks.
OBJEKTIL EELDATAVASTI TEKKIVAD JÄÄTMED Kogus Ühik Isik, kellele jäätmed kavatsetakse üle anda või jäätmete kavandatav käitluskoht
Kasvupinnas 600 m3 Kasutatakse samal kinnistul haljastamiseks, ülejääk Kudjape jäätmejaam Kivid ja pinnas 100 m3 Kudjape jäätmejaam
Töötlemata puit (üksikpuude langetamine)
10 m3 RMK majandab likvideeritavad puud Karjalasma metskond 40 kinnistul. Ülejäänud kinnistutel langetatud puud antakse üle kinnistu omanikele.
Tellija: Saaremaa Tarbijate Ühistu Saaremaa vald, Leisi alevik, Orissaare mnt 2a. Leisi Konsumi ehitusprojekti asendiplaani osa; Klotoid OÜ töö nr. 080324
Juhised ehitajale
Ehitusobjektil tekkivad jäätmed sorteeritakse kohapeal liikide kaupa vastavalt jäätmekavale ja paigutatakse eraldi konteineritesse mahuga 0,24 – 10 m3, mis on vastavalt tähistatud. Pinnas, kaevis ja suuremahulised jäätmed paigutatakse eraldi hunnikutesse.
Ohtlike ehitusjäätmete kogumiseks kasutatavad mahutid märgistatakse ja lukustatakse või tagatakse nende valve. Ehitusjäätmeid võib üle anda vedamiseks, kõrvaldamiseks või taaskasutamiseks ainult isikule, kellel on asjakohane jäätmeluba või kes on
ehitusjäätmete käitlejana registreeritud. Ohtlike ehitusjäätmete üleandmisel peab jäätmevaldaja kontrollima, et isikul, kellele jäätmed üle antakse, on lisaks jäätmeloale ka ohtlike jäätmete käitluslitsents. Lubade ja litsentside olemasolu saab kontrollida keskkonnalubade infosüsteemist. Jäätmete üleandmisel vormistatakse seda tõendav dokument.
Pinnase ladustamiseks või taaskasutamiseks väljaspool ehitusobjekti tuleb taotleda Keskkonnaametilt registreerimistõend. Kui pinnas kaevatakse välja kaevetööde käigus looduslikust olekust, st tekib kaevis, on võimalik seda kasutada väljaspool sama kinnistut
ainult Keskkonnaameti nõusolekul, esitades ametile eelnevalt vastava taotluse. Puidujäätmeid võib põletada/kasutada kütteks vaid juhul, kui need ei ole värvitud, lakitud ega immutatud. Asbestitööde tegemisel tuleb järgida keskkonnaministri määrust asbesti sisaldavate jäätmete käitlusnõuete kohta. Tööde käigus avastatud reostusnähtudega pinnas viiakse erikäitlusse. Reostuse avastamisest teavitada Saaremaa Vallavalitsust. Muus osas tuleb jäätmete nõuetekohasel käitlemisel lähtuda Saaremaa valla jäätmehoolduseeskirjast ja jäätmeseadusest. Ehitusjäätmete üleandmist tõendavad dokumendid säilitatakse vähemalt kaks aastat või kuni kasutusloa/kasutusteatise kooskõlastamiseni
ehitusregistri kaudu.
Andri Põrk Klotoid OÜ 05.09.2025
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-101
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
1.09.2025
mõõtkavatu
Asukohaskeem 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
5.60
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 8+10
PK 9+00
PK 10+00
N°684
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-201
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Asendiplaan ja liikluskorraldus 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
5. 30
5. 25
5. 20
5. 15
5. 10
5.10
5.15
5.20
4. 90
4. 85
4. 75
4. 70
4. 65
4.65
4.70
4.75
4.80
4.754.70
4.80
4.85
4.80 4.75
4.70
4.75 4.80 4.85
4.70
4.5 0
4.5 0
4. 50
4. 45 4. 40
4. 40
4. 45
4.4 5
4.45
4.50
4.55
4.60
4.65
4.70 4.75
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Projekteeritud Tarbija maakaabli kaitsetoru
Projekteeritud Tarbija maakaabli reservtoru
Projekteeritud Elektrilevi maakaabli kaitsetoru
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
Postkast ümber tõsta tee kõrvale
2 2
3,50
3 3
4
4
5 5
1
1
6 6
4,60 4,60
4,65
4,65 4,70
4,70
4,75
4,75
4,8 0
4, 85
4, 90
4, 95
5, 00
5,05 5,05
5, 05
5, 10
5, 10
5,10 5,15
5, 15
5, 15
5, 20
5,20
5, 20
5,25
5, 25
5,25
5, 25
5,30
5, 30
5, 30
5,30
5, 35
5,35
5, 35
5,35
5, 40
5,40
5,40
5, 40
5,40 5,45
5,45
5, 45
5, 45
5,50
5, 50
5,50
5,5 0
5,55
5,55 5,55
5, 55
5,60
5, 60
5,65 5,6
5
PK 8+10
PK 9+00
PK 10+00
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
PROJEKTEERITUD KAITSETORU
PROJEKTEERITUD RESERVTORU
PROJEKTEERITUD HORISONTAAL KÕRGUSMÄRGIGA33,80
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-202
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Vertikaalplaneering ja tehnovõrkude koondplaan
453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 9+00
PK 10+00
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-301
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:500
Pöördekoridorid 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
5.60
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 8+10
PK 9+00
PK 10+00
Liitumisnähtavus 7x120mLiitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-302
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Nähtavuskolmnurgad 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 9+00
PK 10+00
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-301
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:500
Pöördekoridorid 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 2-2
0.20 7.50 1.14 2.82 2.23
OLEMASOLEV ALUSPINNAS
KRUUSLIIV (k >=1,0 m/ööp) 20 cm
ASFALTBETOON AC 16 SURF (70/100) 6 cm
METSAPÕLLU JA KUUSIKU RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL
0.30 0.50
0.60
Ol . ka tt e se rv
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-102
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 2-2 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 3-3
0.21 3.76 4.35 0.95 1.97 1.60 1.09
ASFALTBETOON AC 16 SURF (70/100) 6 cm
KRUUSLIIV (k >=1,0 m/ööp) 20 cm OLEMASOLEV ALUSPINNAS
ORISSAARE MNT 17 // MIKU RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
0.30 0.50
Ol . ka tt e se rv
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-103
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 3-3 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 4-4
0.91 3.40 5.45 0.86 3.78 1.11 3.10 3.14 1.24 0.78 0.75
ASFALTBETOON AC 16 SURF (70/100) 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm
OLEMASOLEV ALUSPINNAS
REHE RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
Ol . ka tt e se rv
0.30 0.50
0.60
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-104
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 4-4 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 6-6
1.00 4.21 1.00
ASFALTBETOON AC 16 SURF (70/100 LA 35) 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm ALUSE RIDAKILLUSTIK 2/32 20 cm
OLEMASOLEV ALUSPINNAS
LÕIGE 5-5
9.30
ASFALTBETOON AC 16 SURF 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm
OLEMASOLEV ALUSPINNAS
KASE TEE RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
1:2 1:2
TE E
TE LG
KASE TEE RISTLÕIGE
Tugipeenar killustikusegu pos 5,
h=6cm
Haljastus murukülv kasvupinnasel h=10cm
Ol . ka tt e se rv
0.30 0.50
0.61
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-105
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 5-5 ja 6-6 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
Tere
Arendaja (Saaremaa Vallavalitsus) on otsustanud hetkel loobuda kõnealus probleemse kergliiklustee lõigu välja ehitamisest. See rajatakse algselt kavandatud asukohta kunagi hiljem, kui saavutatakse Keskkonnaametiga mingi kompromiss. Hetkel jääb see projektist välja ning on joonisel kujutatud perspektiivsena. Korrigeeritud projekt on lisatud manusesse. Soovime projektile Transpordiameti kooskõlastust.
Andri Põrk | Projektijuht | Klotoid OÜ| Tehnika tn 20, 93815 Kuressaare | http://www.klotoid.ee/
Mobile +372 5257248 | [email protected]
From: Herkki Rõõm <[email protected]>
Sent: Tuesday, September 30, 2025 10:06 AM
To: Andri Põrk <[email protected]>
Subject: RE: nt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad
Tere,
Vaatasime antud olukorra siin üle ning saame nõustuda JJT riigitee äärde toomisel üksnes põrkepiirdega lahendusega.
JJT rajamisel on esmane eesmärk tõsta ohutust, kuid äärekiviga lahendus antu asukohas ei ole liiklusohutuse seisukohalt parem, kui
tänane olukord, kus inimene kõnnib riigitee teepeenral. Täna on siin maantee kiirus 90 km/h. Oleme projektiga seonduvalt nõus siin
piirkiiruse vähendamise/muutmisega 70 km/h piirkiirusele, kuid asukohast tulenevalt siin punktis sõidukite kiirus koheselt ei vähene ja
tegemist oleks väga ohtliku lõiguga. Uue JJT rajamisel me sellist lahendust kooskõlastada ei saa.
Põrkepiirde paigaldamisel tuleb lähtuda sellest põhimõttest (skemaatiline):
Lugupidamisega
Herkki
Rõõm
peaspetsialist
Planeerimise osakond
kooskõlastuste üksus
+372 521 9446
Valge 4 / 11413 Tallinn / Transpordiamet
From: Herkki Rõõm <[email protected]>
Sent: Thursday, September 25, 2025 9:52 PM
To: MNT Teed <[email protected]>
Subject: FW: nt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad
From: Andri Põrk <[email protected]>
Sent: Thursday, September 25, 2025 2:52 PM
To: Herkki Rõõm <[email protected]>
Subject: RE: nt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad
Tere
Kirjutan Rait Pitka telefonikõne jätkuks. Manuses on täiendatud projekt, kus lisaks TRAMi ettepanekute sisse viimisele on I kategooria kaitsealuse liigi püsielupaiga tõttu lühike lõik kergliiklusteed toodud äärekiviga sõidutee äärde.
Täpsem selgitus seletuskirjas, aga kõik peaks olema normide kohane.
Andri Põrk | Projektijuht | Klotoid OÜ| Tehnika tn 20, 93815 Kuressaare | http://www.klotoid.ee/
Mobile +372 5257248 | [email protected]
From: Herkki Rõõm <[email protected]>
Sent: Monday, September 22, 2025 11:05 AM
To: Andri Põrk <[email protected]>
Subject: RE: nt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad
Tere,
Olete esitanud kooskõlastamiseks töö nr 230525B „Leisi aleviku kergliiklustee rajamine II etapp“
Projekti osas on meil järgmised tähelepanekud ja märkused:
- Piirkondlik liikluskorraldaja on varasemalt andnud suunised 70 km /h märgi paigaldamiseks riigitee ääres Kase tee ristmiku piirkonnas.
Projekti täiendavalt vaadates on vajalik 70 km/h märk (nr 351) nihutada uuest Kase tee ristmikust veidi maad Leisi suunas.
Antud juhul tuleks hakata märki nr 351 dubleerima, kuna Kase teelt riigiteele 21129 parempöörde sooriyamisel ei kehtiks muidu kiiruspiirang 70 km /h.
Otstarbekam on nihutada märk järgmisesse asukohta:
- Kase tee ristmikul on kasutatud kollase helkuriga tähisposte. Riigitee ristmikul ei ole tähispostid õiges asukohas. Tähispost peab tähistama raadiuse lõppu/raadiuse algust. Momendil on need nihkes.
Lisaks tuleb üle vaadata raadiuse pikkus. Kui kahe helkurposti vaheline raadius on 10 või rohkem meetrit, tuleb nende vahele näha ette lisa tähisposti paigaldamine.
- Palume kohalikul omavalitsusel kaaluda järgmist ettepanekut.
Meie piirkondlik liikluskorraldaja on palunud kaaluda Kase teel piirkiiruse vähendamist 30 km/h piirkiiruseni. Kuna Kase tee saab edaspidi olema ühiskasutuses nii jalakäijate, jalgratturite kui ka transpordi
poolt, siis ohutuse tagamiseks tuleks siin piirkiirust vähendada. Vastavad märgid tuleks siis panna nii riigitee nr 21129 kui ka 21144 ristmike juurde.
Kase tee on kasutuses ka riigiteelt nr 21144 Leisi suunas liikumisel, sest siit saab teekonna pikkust optimeerida.
- Lõike joonist palume korrigeerida ja täiendada – lõikel riigiteega ristumine näidatud küll astmeliselt kuid asfaltkatte kokku viimine riigitee kattega samuti astmelisena näidata
- Riigitee teemaa kinnistul paiknevad olemasolevad maakaablid. Mahasõitude puhul kaablitega ristumisel tuleb ette näha kaablite kaitsmine. Riigitee teemaa kinnistul lubatud minimaalne kaitsetaoru tugevus 1250N. See tuleb märkida nii joonistel kui seletuskirjas.
Korrigeeritud ja täiendatud projekt palume esitada uuesti kooskõlastamiseks e-posti aadressile [email protected]
Lugupidamisega
Herkki
Rõõm
peaspetsialist
Planeerimise osakond
kooskõlastuste üksus
+372 521 9446
Valge 4 / 11413 Tallinn / Transpordiamet
From: Andri Põrk <[email protected]>
Sent: Friday, September 5, 2025 3:07 PM
To: [email protected]
Subject: nt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad
Tere
Soovime Transpordiametiga kooskõlastada Leisi aleviku kergliiklustee rajamise III etapi ehitusprojekti eelprojekti staadiumis. Projekt on koostatud Saaremaa Vallavalitsuse tellimusel ning hõlmab endas 381m kergliiklusteed ning nelja ristumiskoha ehitamist riigiteega nr 21129. Kergliiklustee asub riigitee nr 21129 kõrval km 29,4 – 29,8.
Oleme varasemalt Transpordiametiga selle projekti osas suhelnud ning varasem kirjavahetus on lisatud käesoleva kirja manusena.
Andri Põrk | Projektijuht | Klotoid OÜ| Tehnika tn 20, 93815 Kuressaare | http://www.klotoid.ee/
Mobile +372 5257248 | [email protected]
Digiallkirjad
RAJAMINE III ETAPP
Töö nr 230525B
PROJEKTIJUHT ARMAND TAMM
2025
LEISI ALEVIKU KERGLIIKLUSTEE
EHITUSPROJEKT
TL PROJEKTEERIJA ANDRI PÕRK
KÖIDE 1: TEED JA LIIKLUS STAADIUM: EELPROJEKT
PROJEKTEERIJA: KLOTOID OÜ TELLIJA SAAREMAA VALLAVALITSUS
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Osa: Teed ja liiklus; Koosseis
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93819 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
1/1
KOOSSEIS (dokumentide nimekiri) Leisi aleviku kergliiklustee III etapp
Klotoid OÜ Töö nr 230525B Staadium: Eelprojekt Osa: Teed ja liiklus
Projekti- osa
Dok. nr Dokument Failinimi
TL 0-01 Tiitelleht 230525B_EP_TL-0-01_Tiitelleht.pdf
TL 0-02 Koosseis 230525B_EP_TL-0-02_Koosseis.pdf
TL 1-01 Elektrilevi tehnilised tingimused 230525B_EP_TL-1-01_TT-Elektrilevi.pdf
TL 1-02 ELASA tehnilised tingimused 230525B_EP_TL-1-02_TT-Elasa.pdf
TL 3-01 Seletuskiri 230525B_EP_TL-3-01_Seletuskiri.pdf
TL 3-02 Jäätmekava 230525B_WP_TL-3-02_Jaatmekava.pdf
TL 4-101 Asukohaskeem 230525B_EP_TL-4-101_Asukohaskeem.pdf
TL 4-200 Asendiplaan 230525B_EP_TL-4-200_Asend-Vert.dwg
TL 4-201 Asendiplaan ja liikluskorraldus 230525B_EP_TL-4-201_Asend-Liiklus.pdf
TL 4-202 Vertikaalplaneering ja tehnovõrkude
koondplaan 230525B_PP_TL-4-202_ Vert-Tehno.pdf
TL 4-300 Pöördekoridorid ja nähtavuskolmnurgad 230525B_EP_TL-4-300_Poorded-
Nahtavus.dwg
TL 4-301 Pöördekoridorid 230525B_EP_TL-4-301_Poordekoridorid.pdf
TL 4-302 Nähtavuskolmnurgad 230525B_EP_TL-4-302_Nahtavus.pdf
TL 6-101 Ristprofiilid 230525B_EP_TL-6-101_Ristloiked.pdf
TL 6-102 Ristprofiilid 230525B_EP_TL-6-102_Ristloiked.pdf
TL 6-103 Ristprofiilid 230525B_EP_TL-6-103_Ristloiked.pdf
TL 6-104 Ristprofiilid 230525B_EP_TL-6-104_Ristloiked.pdf
TL 6-105 Ristprofiilid 230525B_EP_TL-6-105_Ristloiked.pdf
TL 7-101 TRAM mahasõidu tüüpjoonis I ja II 230525B_EP_TL-7-101_MS-tyyp-I.pdf
TEHNILISED TINGIMUSED 502448
TAOTLUSE ESITAJA Nimi / ärinimi
Osaühing Klotoid
Isiku- või registrikood
10207096
Kontaktaadress Tänav / maja / korter
Saare maakond, Saaremaa vald, Kuressaare linn, Tehnika tn, 20
Sihtnumber
93815
Maakond
Saare maakond
Telefon
513 0779
e-post
Kontaktisik Nimi
Andri Põrk
Telefon
525 7248
e-post
VÕRGUÜHENDUSE ASUKOHT Võrguühenduse kasutamise asukoht / aadress
21129 Orissaare-Leisi-Mustjala tee Oitme küla Saaremaa vald Saare maakond
Tarbimiskoht Katastriüksuse number
40302:001:0371
Minimaalne 1-faasiline lühisvool Maksimaalne 3-faasiline lühisvool
Piirkonna alajaam Toitefiider Jaotusalajaam Jaotusfiider
TOOTEVALIK Tehnilised tingimused mitteelektriprojektidele
ELEKTRILEVI TEGEVUSED
1/2
TEHNILISED TINGIMUSED 502448
KLIENDI TEGEVUSED 1. Leisi aleviku kergliiklustee uue lõigu projekteerimisel arvestada maa-ala kohta kehtestatud tehnovõrkude detailplaneeringut, elektrivõrkude kaitse-eeskirju ja servituudialasid. Samuti tuleb projekteerimisel arvestada kehtivaid nõudeid müra taseme suuruse kohta. 2. Projekteeritaval alal asuvad Elektrilevi OÜ-le kuuluvad 10 kV ja 0,4 kV kaabelliinid. 3. Projektis näha ette elektripaigaldiste kaitsmise meetmed ja lahendused, kui ehitusobjektil või selle lähiümbruses on oht olemasolevate elektripaigaldiste vigastamiseks ehitustegevuse tõttu. Juhul kui projekteeritav rajatis kulgeb pikki kaabelliini, siis tuleb selle ümber paigutamiseks taotleda Võrguettevõtjalt võrgu ümberehitus kliendi soovil aadressil https://www.elektrilevi.ee/et/teenused/ vorguymberehitus ning sõlmida projekteerimise ja ehitustööde teostamiseks võrgu ümberehitamise leping. Elektrivõrgu ümberpaigutamisega seotud kulud kannab Taotleja. 4. Projekteerida vastavalt kehtivale normdokumentidele ja Elektrilevi OÜ (https://epp.elektrilevi.ee/epp/ news/procurement_files) nõuetele. 5. Projekt peab sisaldama kõiki vajalikke kooskõlastusi kinnistute omanike, omavalitsuse ja Elektrilevi OÜ- ga. 6. Elektrilevile kuuluva elektripaigaldis(t)e asukoha andmete saamiseks esitada taotlus iseteenindusportaalis aadressil: https://www.elektrilevi.ee/teenused/vorgu-asukohaandmed 7. Projekt tuleb kooskõlastada Elektrilevi OÜ-ga. Projektide kooskõlastamine toimub Elektrilevi OÜ e- teeninduses ja infot on võimalik saada Elektrilevi kodulehel: https://www.elektrilevi.ee/et/teenused/projektide-kooskolastamine 8. Kaevetöödeks ning töödeks liinide kaitsevööndis enam kui 4,5m kõrguste mehhanismidega peab töö teostaja enne tööde algust objektil taotlema kaitsevööndis tegutsemise loa. Selleks esitada taotlus e- teeninduses aadressil: https://www.elektrilevi.ee/et/teenused/kaitsevoondi-kooskolastused
TEHNILISTE TINGIMUSTE KOOSTAJA Nimi: Peep Herm
Elektrilevi OÜ volitatud esindaja
+3725056891 | [email protected]
Koostatud: 02.09.2025
Kehtib kuni: 02.09.2026
2/2
Eesti Lairiba Arenduse Sihtasutus Narva mnt 5 Tallinn 10117, Eesti telefon: 6310 555, e-post: [email protected] reg. nr. 90010094
ELASA Elektroonilise side alased tehnilised tingimused nr: TT4933
Taotleja: Osaühing Klotoid Registrikood/isikukood: 10207096 Aadress: Saare maakond, Saaremaa vald, Kuressaare linn, Tehnika tn 20
Taotluse esitaja: ANDRI PÕRK Telefon: 5257248 E-post: [email protected]
Tellija: Saaremaa Vallavalitsus Aadress: Tallinna tn 10, 93819 Kuressaare Telefon: 452 5000 E-post: [email protected]
Ehitise sihtotstarve: ehitusprojekt Leisi aleviku kergliiklustee rajamine III etapp Kergliiklustee ja kinnistute sissesõitude rajamine. Kinnistute sissesõidud projekteeritakse üle ELASA
sidekanalisatsiooni.
Tingimused: Asfaltkatte alla jääv ELASA multitoru kaitsta poolitatava kaitsetoruga juhul, kui pinnase väljakaevamisel jääb ELASA multitorule vähem kui 30cm pinnast (juba kaitsetorus olev sidetrass täiendavat kaitsmist ei vaja). Lõplik kaitsmise vajadus hinnatakse ehitustööde käigus koostöös ELA SA piirkondliku järelevalve töötajaga.
Eesti Lairiba Arenduse Sihtasutuse (ELASA) elektroonilise sidevõrgu säilimiseks on vajalik ehitusprojektis ette näha järgmised punktid:
Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist (Elektroonilise side seadus, peatükk 11). Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate kasutamine ja kõik tööd tuleb teostada käsitööna. Ehitusprojekt esitada kooskõlastamiseks Eesti Lairiba Arenduse SA võrguhalduse infosüsteemi (ELVI) kaudu https://elvi.elasa.ee/. Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel. Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:
mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit; mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd; puude istutamine ja langetamine; vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine; pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine; muu infrastruktuuri avarii kõrvaldamine.
ELASA liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga.
Täiendav info telefonil +372 55609436
Käesolevad tehnilised tingimused väljastatud 04.09.2025 ning on kehtivad kuni 04.09.2026
Väljastaja: ELASA volitatud esindaja MARKO MITTAL
1/1
Powered by TCPDF (www.tcpdf.org)
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
1/17
Leisi aleviku kergliiklustee rajamine III etapp
Klotoid OÜ Töö nr 230525B
Staadium: Eelprojekt
Osa: Teed ja liiklus
SELETUSKIRI
Tellija: Saaremaa Vallavalitsus
Registrikood: 77000306 Tallinna tn 10, 93819 Kuressaare
Tel 452 5000 E-mail: [email protected]
Täitja: Klotoid OÜ
Reg kood 10207096 Tehnika tn 20 93815 Kuressaare
Tel. 453 3723 GSM 508 4489
E-mail: [email protected] www.klotoid.ee
MTR majandustegevusteated:
Teede- ja liikluse projekteerimine EEP003326; ELK000027
Ehituslik projekteerimine EP10207096-0001
Elektripaigaldamise projekteerimine EL 10207096-0001
Muinsuskaitseameti tegevusluba E 203/2005-P
Projektijuht: Armand Tamm
Teede projekteerimise eest vastutav isik: Andri Põrk
Kuressaare 2025
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
2/17
Sisukord ÜLDOSA ........................................................................................................................................ 3
1.1 Objekti nimetus, asukoht ja seotus teedevõrguga ............................................................. 3 1.2 Projekteerimisnormid ja kasutatavad materjalid ............................................................... 3
2 OLEMASOLEV OLUKORD .................................................................................................. 5 2.1 Üldosa .............................................................................................................................. 5
3 PROJEKTLAHENDUS ........................................................................................................... 6 3.1 Üldandmed ........................................................................................................................ 6 3.2 Plaanilahendus .................................................................................................................. 6 3.3 Vertikaalplaneering ........................................................................................................... 7 3.4 Muldkeha .......................................................................................................................... 7 3.5 Katend ............................................................................................................................... 8 3.6 Liikluskorraldus- ja ohutusvahendid ................................................................................. 9 3.7 Veeviimarid ..................................................................................................................... 10 3.8 Tehnovõrgud ................................................................................................................... 10 3.9 Keskkonnakaitse aspektid .......................................................................................... 12 3.10 Maastikukujundustööd ................................................................................................. 13
4 TÖÖDE TEOSTAMINE ....................................................................................................... 14 4.1 Üldosa ............................................................................................................................. 14 4.2 Ettevalmistustööd ............................................................................................................ 14 4.3 Ehitustööd ....................................................................................................................... 15 4.4 Geodeetilised märgid ................................................................................................... 15 4.5 Äärekivid ja saared ......................................................................................................... 16 4.6 Ehitusaegne liikluskorraldus ........................................................................................... 16 4.7 Kasutamis- ja hooldamisjuhend ...................................................................................... 17
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
3/17
ÜLDOSA
1.1 Objekti nimetus, asukoht ja seotus teedevõrguga
Projekteeritav objekt paikneb Leisi aleviku piiril, Saaremaa vallas. Lõik paikneb kõrvalmaanteega nr 21129 Orissaare-Leisi-Mustjala paralleelselt, km 28,9 - 29,8; ca 0,33 km.
Projekti eesmärk on projekteerida täiendav ligi 381m pikkune kergliiklustee lõik varem projekteeritud kergliiklustee pikendusena. Projekti koosseisus on vajalik lahendada ka juurdepääsud kergliiklusteega külgnevatele kinnistutele.
1.2 Projekteerimisnormid ja kasutatavad materjalid
1.2.1 Kasutatud õigusaktide, standardite ja juhendite loetelu
Projekti koostamisel on lähtutud järgmistest normdokumentidest ja nõuetest:
Planeerimisseadus ja sellest tulenevalt kehtestatud nõuded;
Ehitusseadustik ja sellest tulenevalt kehtestatud nõuded;
Liiklusseadus ja sellest tulenevalt kehtestatud nõuded;
Tee ehitamise kvaliteedi nõuded (majandus- ja taristuministri määrus 03.08.2015 nr 101);
EVS 613:2023 Liiklusmärgid ja nende kasutamine;
EVS 614:2022 Teemärgised ja nende kasutamine;
EVS 901-3:2021 TEE-EHITUS Osa 3: Asfaltsegud;
Elastsete katendite projekteerimise juhend (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1-1/23/217);
Tee projekteerimise normid (Kliimaministeerium 17.11.2023 määrus nr 71);
Killustikust katendikihtide ehitamise juhend (KT_025_J8_r1. Kinnitamine 26.01.2022 nr 1.1-7/22/43);
Asfaldist katendikihtide ehitamise juhis (MA 16.04.2021 nr 1.1-3/21/162);
Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020, Maanteeameti peadirektori 05.01.2016 käskkiri nr 0001);
Maanteeameti peadirektori 05.01.2016.a käskkirja nr 0001„Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020)“ Lisa 1, muudetud Transpordiameti peadirektori 10.06.2024 käskkirjaga nr 1.1-1/24/92;
Teetööde tehniline kirjeldus (MA peadirektori 18.02.2019.a käskkiri nr 1- 2/19/096)
Riigiteede liikluskorralduse juhis (Transpordiamet; 2023);
Nõuded ajutisele liikluskorraldusele (MTM 13.07.2018 määrus nr 43);
TRAM juhend „Bussipeatuste valik, paigutus ja kujundamine“ (2024);
Teepiirdesüsteemid. Juhend. TRAM juhtimissüsteem KT_025_J19_r1, kinnitatud 28.08.2023 nr 1.1-1/23/159)
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
4/17
Eelloetletud normdokumentidega peavad kooskõlas olema ka ehitustööde tehnoloogiad ja materjalid.
1.2.2 Viited lähtematerjalidele
Projekti lähteülesandeks on järgnevad dokumendid:
Saaremaa Vallavalitsuse poolt koostatud tehniline kirjeldus „RH 290922 Leisi aleviku kergliiklustee rajamine III etapp“ koos lisadega;
OÜ Teede Insenerid põhiprojekt, töö nr. 0108 „Leisi aleviku kergliiklusteede ja valgustuse II etapp“
Detailplaneeringuid projektiga hõlmatud alale koostatud ei ole.
1.2.3 Uuringute loetelu
Geodeetilised uuringud (DP Projektbüroo OÜ töö nr 32-25-G, juuli 2025);
Saaremaa Leisi aleviku kergliiklusteede projekteerimiseks geoloogilise aruande koostas OÜ Teede Laboratoorium, töö nr 19-17. Geoloogilisele uuringule vastavalt esineb piirkonnas huumusekiht paksusega 0,2 - 0,4m. Selle all lasub peenliivast kiht, mis ca 1,5m peal muutub tolmseks ja möllikaks. Uuringute ajal pinnasevett ei esinenud, kuid 1,5m sügavusel oli pinnas niiske.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
5/17
2 OLEMASOLEV OLUKORD
2.1 Üldosa
Projektiga käsitletav kergliiklustee ja ristumiskohad asuvad Saare maakonnas Saaremaa vallas Leisi alevikus ja Triigi külas. Kergliiklustee asukohaks on valitud kõrvalmaanteega nr 21129 Orissaare-Leisi-Mustjala tee külgnev ala, km 29,4 - 29,8 paremal. Projekteeritava kergliiklustee alune maa on valdavalt eraomandis või riigiomandis (RMK). Lõigule jääb kaks ametlikku ristumiskohta riigimaanteelt: km 29,431 ristumiskoht kohaliku Kase teega ja km 29,595 erakinnistu juurdepääs Orissaare mnt 17 // Miku kinnistule. Projekteeritav kergliiklustee asub ka Metsapõllu, Kuusiku ja Rehe erakinnistutel, kuhu ametlikud ristumiskohad juurdepääsud/ristumiskohad puuduvad.
Projekteeritav kergliiklustee lõik asub Leisi aleviku piiril ja suurim lubatud kiirus külgneval riigitee lõigul on osaliselt 70 km/h ja osaliselt 90 km/h. Riigitee kaitsevöönd on vastavalt Ehitusseaduse § 71 kohaselt 10 - 30 meetrit (märgitud asendiplaani joonisele).
Keskmine ööpäevane liiklussagedus riigitee 21129 vaadeldaval lõigul oli 2024. aastal 337 a/ööp.
Projekteeritav ala asub järgnevatel kinnistutel:
Metsapõllu (40302:001:0042);
Kuusiku (40302:001:0502);
Orissaare mnt 17 // Miku (40302:001:0498);
Rehe (40302:001:0610);
Karjalasma metskond 40 (40302:001:0446);
21129 Orissaare-Leisi-Mustjala tee (40302:001:0371).
Projekti realiseerimiseks sõlmitakse maakorralduslikud kokkulepped kergliiklustee aluste maade omanikega. Sellega tegeleb Tellija ehk Saaremaa Vallavalitsus.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
6/17
3 PROJEKTLAHENDUS
3.1 Üldandmed
Projekteeritava kergliiklustee lõigu kogupikkus on 381 meetrit ja projekteeritavate ristumiskohtade arv on 4.
Teede põhiparameetrid:
Kergliiklustee katte laius 3,0 m;
Ristumiskohtade katte laius 3,5 m – 4,5 m.
Ristumiskohtade tugipeenra põikkalle 4,0 %;
Ristumiskohtade ja kergliiklustee mulde nõlvus 1:2;
Kergliiklustee põikkalle 2,0%
Ristumikohtade põikkalle üldjuhul 2,5% (varieerub kokkuviimisel oleva teega).
3.2 Plaanilahendus
3.2.1 Üldosa
Käesoleva projektiga on projekteeritud 275 meetri pikkune 3,0m laiune kergliiklustee lõik riigitee nr 21129 Orissaare-Leisi-Mustjala tee kõrvale, km 29,5 – 29,8. Kergliiklustee kaugus maanteest on üldiselt ligikaudu 7-9 meetrit. Vastavalt Tee projekteerimise normidele on tagatud minimaalne vajalik eraldusriba laius (7,0 m 90 km /h piirkiiruse juures, kui liiklussagedus on alla 6000 sõiduki ööpäevas). Karjalasma metskond 40 kinnistul jääb kergliiklustee planeeritud trassile ette kaitsealuse liigi püsielupaik ning sinna käesoleva projekti raames kergliiklusteed ei rajata. Kergliiklustee perspektiivne trass Karjalasma metskond 40 kinnistul on joonisel eraldi tähistatud.
Projekteeritud kergliiklustee saab alguse riigitee km 29,767 varem projekteeritud kergliiklustee (OÜ Teede Insenerid, töö nr 0108) pikendusena ning kulgeb Orissaare suunas maanteest vasakul pool kuni Rehe ja Karjalasma metskond 40 kinnistute vahelise piirini.
Kergliiklustee Pk 8+60 (riigitee km 29,72) likvideeritakse olemasolev mitteametlik Metsapõllu kinnistu mahasõit. Metsapõllu ja Kuusiku kinnistutele rajatakse ühine mahasõit KLT Pk 9+15 (riigitee km 29,665) asfaltkatte laiusega 4,5m ja pöörderaadiustega 5,0m.
KLT pk 9+85 (riigitee km 29,595) rekonstrueeritakse olemasolev Orissaare mnt 17 // Miku kinnistu mahasõit asfaltkatte laiusega 3,5m ja pöörderaadiustega 5,0m. Oleva mahasõidu servas asuv postkast tuleb peale rekonstrueerimist uue mahasõidu serva tagasi paigaldada.
KLT Pk 10+68 (riigitee km 29,511) rajatakse uus mahasõit Rehe kinnistule asfaltkatte laiusega 3,5m ja pöörderaadiustega 5,0m.
Riigitee km 29,386 ehitatakse ümber olemasolev kohaliku tee Kase tee ristmik. Ristumiskoha katte minimaalne laius on 3,5m (kurvis laieneb) ja pöörderaadused on 9,0m.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
7/17
Ristumikohtade likvideerimisel likvideeritakse teekatte konstruktsioon, taastatakse teepeenar ja riigitee nõlvus. Ristumiskohtade plaanilahenduse koostamisel on lähtutud Transpordiameti tüüpjoonise I põhimõtetest. Ristmiku projektlahenduse sobivust on kontrollitud antud oludes ebasoodsaima arvutusliku auto pöördekoridori šablooniga, milleks on 9m pikkune prügiauto (šabloon on näidatud vastaval joonisel). Ristumiskohad on projekteeritud riigiteega võimalikult täisnurga all.
Ristumiskohtadel on määratud nähtavuskolmnurgad milles ei tohi paikneda nähtavust piiravaid takistusi, vastavalt Tee projekteerimise normide lisa 2 joonis 8. Kuna liituvate teede liiklussagedus on alla 100 sõiduki ööpäevas, tuleb tagada vaid liitumisnähtavus. Teeandmise kohustusega ristmikul on liituva tee liitumisnähtavus LN2 liituva tee liiklussagedusel kuni 100 sõidukit ööpäevas 7,0m. Peatee liitumisnähtavus LN1 on peatee projektkiiruse 70km/h puhul 120m. Nähtavuskolmnurkade sisene ala on ette nähtud puhastada võsast ning muudest takistustest liiklejaile sõiduks vajaliku nähtavuse tagamiseks. Nähtavuskolmnurka võivad jääda üksikpuud, kuid need tuleb puhastada okstest maapinnast 2,5 meetri kõrguseni.
3.3 Vertikaalplaneering
Projekteeritud kergliiklustee põikkalle on 2,0% riigitee poole. Pikiprofiili koostamisel on arvestatud oleva maapinna kõrgustega ning projekteeritavate ristumiskohtade kõrgustega. Otstes on kergliiklustee kõrguslikult kokku viidud varem projekteeritud kergliiklustee ja projekteeritud ristumiskoha katetega.
Projekteeritud ristumiskohtade põikkalle on üldiselt 2,5%, kuid riigitee servas on see kokku viidud riigtee pikikaldega.
Ristumiskohtade pikikalded on määratud vastavalt alltoodud joonise põhimõtetele arvestusega, et riigitee alusele maale sademevett üldjuhul ei juhita.
3.4 Muldkeha
Kergliiklustee ja ristumiskohtade ehitamisel on vajalik kasvumulla eemaldamine riigitee nõlvadelt ja rajatavate teede alt.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
8/17
Vastavalt „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis (2020, muudetud 10.06.2024)“ Lisa 1 tuleb asfaltsegudest katte puhul tuleb vähemalt 1,0m sügavuseni katte pinnalt kasutada järgmistele miinimumnõuetele vastavaid materjale:
Enne täitematerjali laotamist ja tihendamist peab maksimaalne peenosiste sisaldus (0,063 mm avadega sõela läbivad osakesed) olema <5%.
Peale täitematerjali laotamist ja tihendamist peab täitematerjalist võetud proovis osakesi terasuurusega ≤0,063mm olema ≤ 7%.
3.5 Katend
3.5.1 Katendikonstruktsioonid
Projekteeritud katendikonstruktsioonid: 1. Ristumiskoha asfaltbetoonkatend Asfaltbetoon AC 16 surf 70/100 h=6 cm Killustikalus fraktsioneeritud või ridakillustikust h=20 cm Kruusliiv Tm_130, k≥1m/ööp (1) H(min)=20 cm Teedeehituseks sobiv mulde materjal, k≥0,5m/ööp vajadusel Olemasolev mineraalne aluspinnas 2. Kergliiklustee asfaltbetoonkatend Asfaltbetoon AC 8 surf 70/100 h=5 cm Killustikalus fraktsioneeritud või ridakillustikust h=20 cm Kruusliiv Tm_130, k≥1m/ööp (1) H(min)=20 cm Teedeehituseks sobiv mulde materjal, k≥0,5m/ööp vajadusel Olemasolev mineraalne aluspinnas Märkused:
(1) Elastsete katendite projekteerimise juhend L2.T3. KAP arvutuslehe kohustuslik lisa - materjalide klassifikatsioon (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1- 1/23/217).
3.5.2 Katendi materjalide minimaalsed nõuded
Katendi materjalide minimaalsed kvaliteedinõuded on toodud alljärgnevas tabelis. Muldes ja katendis kasutatavad täitematerjalid peavad vastama „Elastsete katendite projekteerimise juhend“ (Transpordiamet; kinnitamine: 27.11.2023 nr 1.1-1/23/217), L2.T3. KAP arvutuslehe kohustuslik lisa - materjalide klassifikatsioon, esitatud nõuded ja arvutusparameetrid lisale.
Elastsusmoodul, mõõdetuna Inspector-tüüpi seadmega peab minimaalselt olema killustikaluse peal sõiduteel 170 MPa ja kõnniteel/kergliiklusteel 140 MPa, tugipeenral aga 130 Mpa.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
9/17
Kihi nimetus Kihi paksus, cm
Katendi tüüp
Juhend (1) Juhendi tabel või punkt
AKÖL 20
Sõiduteed
AC 16 surf 70/100 6 1 A 7 900-1499
AC 8 surf 70/100 5 2 A 7 900-1499 Killustikalus fr 32/63, kiilumismeetodil 35 1a, 1b K 1 < 500
Killustikalus fr 4/32, kiilumismeetodil 20 2 K 1 < 500
Märkused: (1)
A – EVS 901-3:2021 TEE-EHITUS Osa 3: Asfaltsegud
K – „Killustikust katendikihtide ehitamise juhis“ (KT_025_J8_r1. Kinnitamine 26.01.2022 nr 1.1-7/22/43)
Ülejäänud nõuded vastavalt EVS-901 osadele 1-3.
3.5.3 Tugipeenrad
Ristumiskohtade tugipeenrad on ette nähtud kindlustada purustatud kruusaga pos 5 („Tee ehitamise kvaliteedinõuded“ lisa 10).
3.5.4 Äärekivid
Projektis on kasutatud järgmisi äärekive: Betoonist äärekivi 15x30, kõrgus kattelt:
o 10 cm – kergliiklustee ja sõidutee vahel üldjuhul; o 0 cm – äärekivi lõpuosad;
3.6 Liikluskorraldus- ja ohutusvahendid
3.6.1 Liiklusohutuse parendamise meetmed:
Liiklusohutuse tõstmiseks on projektiga ette nähtud järgnevad meetmed:
1. Maantee piirkiirust on vähendatud;
2. Kase tee ristumiskoht on toodud maanteega ohutuma nurga alla;
3. Kergliiklejad on maanteelt eraldi kergliiklusteele toodud.
3.6.2 Liiklusmärgid
Lõigule on projekteeritud liiklusmärgid vastavalt standardile EVS 613:2023 Liiklusmärgid ja „Riigiteede liikluskorralduse juhisele“ (TRAM 2023). Liikluskorraldusvahendid paigaldada vastavalt „Riigiteede liikluskorralduse juhisele“.
Ehitusele mitte ette jäävad ja projektse lahendusega kokku sobivad olemasolevad liiklusmärgid on ette nähtud säilitada. Ehitusele ette jäävad või projektse lahendusega mitte kokku sobivad liiklusmärgid on ette nähtud likvideerida. Üks liiklusmärk on ette nähtud ümber tõsta.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
10/17
Autoliiklusega teele suunatud liiklusmärgid on ette nähtud paigaldada järgmiste suurusgruppidega:
1. Mnt 21129 (70-90 km/h):
Üldiselt II suurusgrupiga;
2. Ristumiskohad:
Üldiselt I suurusgrupiga;
Kergliiklusele suunatud liiklusmärgid peavad olema 0 suurusgrupiga.
3.6.3 Teekattemärgised
Teekattemärgiseid ei ole projekteeritud.
3.6.4 Tähispostid
Orissaare mnt 17 // Miku kinnistu ristumiskohale on projekteeritud sinine tähispost ja Kase tee ristumiskohale on projekteeritud kollased tähispostid pöörderaadiuste ulatuses.
Paigaldatavad helkuritega tähispostid peavad olema CE-märgistatud vastavalt EVS-EN 12899-3.
Tähispostide paiknemine ning helkuri värvus on toodud asendiplaani joonistel. Uute tähispostide helkurid tuleb valmistada II klassi kilest.
3.7 Veeviimarid
Sajuveed on asfaltkatetelt ära juhitud piki- ja põikkalletega ning imbuvad teemaal maapinda või juhitakse kraavidesse. Olemasoleva Kase tee mõlemas servas paiknevad kraavid, mis tuleb seoses ristumiskoha asukoha muutusega osaliselt ümber kaevata ja puhastada.
Kase tee alla on ette nähtud paigaldadas plasttruup. Kõik truubid peavad vastama rõngasjäikusele SN8. Truupide rajamisel tuleb lähtuda Maanteeameti tüüpjoonisest „Põhitee truup- madal mulle“ ning „Teetööde tehnilised kirjeldused“ viimasest versioonist, mis on kätte saadaval Maanteeameti kodulehelt: https://www.mnt.ee/et/ametist/juhendid/projekteerimisjuhendid. Tüüpjoonis on lisatud ka käesoleva projekti koosseisu.
Truupide sisse- ja väljavoolu juures tuleb kindlustada mulde nõlvad (vajadusel täiendavalt ka suudmikel kraavide põhjad) munakivisillutisega (geotekstiilil) – antud tööd kuuluvad lahutamatutena truubi ehituse juurde ning ei leia kajastamist eraldi mahtudes. Truupide otste nõlva kalle peab võrduma truupi ületava tee nõlva kaldega. Truupide ehitamisel jälgida, et tagasitäite tihendusaste peab olema vähemalt 98%.
Truubid on soovitav ehitada suvisel ajal, kui vooluhulgad kraavis on minimaalsed. Aluse ehitamise, truubi paigaldamise ja tagasitäite rajamise ajaks tuleb sulgeda vee voolamine kraavis, vajadusel teha veetõrjet kaeviku kuivana hoidmiseks.
3.8 Tehnovõrgud
3.8.1 Üldist
Olemasolevate tehnovõrkude asukohad on esitatud asendiplaanilistel joonistel, maantee pikiprofiilil ning tööristlõigetel.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
11/17
Kaevetööde teostamiseks tehnovõrkude kaitsevööndis tuleb sellest eelnevalt teavitada tehnorajatise valdajat ning vajadusel võtta temalt selleks täiendav tööluba. Vajadusel tuleb koostöös kommunikatsioonivaldajaga täiendavalt märkida välja kõik töötsooni jäävad maa-alused kommunikatsioonid. Töid kaablikaitsetsoonis tuleb teha käsitsi või väike-mehhanismidega. Mehhanismide kasutamisel (nt. tihendamisel) kaablite või torutrasside (kanalite) kohal tuleb arvestada, et trass oleks eelnevalt kaetud vähemalt 25 cm paksuse pinnase kihiga, kui pole teisiti määratud trassi valdaja poolt.
Ehitajal tuleb arvestada, et kui ehituse käigus ilmneb, et kaevamissügavus ületab kaabli (nt sidekaabel) paiknemissügavuse, siis üldjuhul tuleb kaabel töö käigus langetada uue süvendi põhja rajatud künasse. Selleks tuleb süvendi põhja tõmmata ~30-40cm sügavune küna (vagu), süvendi põhja kaabli alla rajada ≥15cm paksune liivapadi, millele kaabel langetatakse. Küna (vagu) täidetakse peale kaabli langetamist samuti pealt liivaga.
3.8.2 Telekommunikatsioon
Eesti Lairiba Arenduse Sihtasutus
Vaadeldaval lõigul paikneb Eesti Lairiba Arenduse Sihtasutuse sidetrass. Kõik olemasolevad siderajatised on esitatud projektile koostatud geodeetiliste uuringutega valminud geodeetilisele alusplaanile ning on nähtavad ka projekti plaanijoonistel. Tee- ehituse kaevetööd eeldatavalt ei ulatu siderajatiste paigaldussügavuseni. Projektiga ei ole ette nähtud olevat sidetrassi ümber ehitada. Projektile on väljastatud AS Connecto Eesti tehnilised tingimused nr TT4933. Vastavalt Transpordiameti nõuetele kaitstakse asfaltkatte alla jäävad siderajatised 1250N tugevusega kaitsetoruga. Kaitsetorude asukohad on näidatud tehnovõrkude koondplaani joonisel.
Nõuded siderajatiste kaitsevööndis:
1. Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist (Elektroonilise side seadus, peatükk 11).
2. Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate kasutamine ja kõik tööd tuleb teostada käsitööna.
3. Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel.
4. Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:
a. mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit;
b. mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd;
c. puude istutamine ja langetamine;
d. vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine;
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
12/17
e. pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine;
f. muu infrastruktuuri avarii kõrvaldamine.
5. ELASA liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga.
6. Asfaltkatte alla jääv ELASA multitoru, mis ei ole juba kaitsetorus, kaitsta poolitatava kaitsetoruga juhul, kui pinnase väljakaevamisel jääb ELASA multitorule vähem kui 30cm pinnast. Lõplik kaitsmise vajadus hinnatakse ehitustööde käigus koostöös ELASA piirkondliku järelevalve töötajaga.
3.8.3 Elektrirajatised
Projekteeritaval alal asuvad Elektrilevi OÜ-le kuuluvad 10 kV ja 0,4 kV kaabelliinid. Projektile on väljastatud Elektrilevi OÜ tehnilised tingimused nr 502448. Lisaks paiknevad projektalal tarbjale kuuluvad 0,4 kV kaabelliinid. Kõik olemasolevad elektrirajatised on esitatud projektile koostatud geodeetiliste uuringutega valminud geodeetilisele alusplaanile ning on nähtavad ka projekti plaanijoonistel. Tee-ehituse kaevetööd eeldatavalt ei ulatu elektrirajatiste paigaldussügavuseni, kuid projekteeritud teede ristumisel kaablitega on need ette nähtud kaitsta poolitatavate kaitsetorudega 1250N d=110mm. Projektiga ei ole ette nähtud olevat elektrirajatisi ümber ehitada.
3.9 Keskkonnakaitse aspektid
Projekteeritavad teed asuvad osaliselt III kategooria kaitsealuse taime leiukohas – Ulmus laevis (künnapuu) (KLO9355708) ja vääriselupaiga alal (VEP210179). Alad on ära näidatud asendiplaani joonisel.
Ehitusperioodil vastutab töövõtja ka keskkonnakaitse (oma ehitustegevuse ja muu sellest tuleneva piires) eest ehitusobjektil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolsetele juhistele.
Vähendamaks ehituse sotsiaalseid mõjusid peavad kasutatavate mehhanismide summutid olema korras. Kuivaperioodil peab ette nägema tolmutõrjeks veega kastmise. Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Kõik ehitustööd tuleb teostada järgides kehtestatud keskkonnakaitse nõudeid. Ehitusel tekkivad jäätmed käideldakse vastavalt kehtivale korrale. Täitematerjalide, mulla ja pinnase ladustamiskohad kooskõlastatakse vallavalitsusega.
Ehitussegapraht tuleb utiliseerida vastavalt jäätmekäitlusseadusele. Ehitamiseks kõlbmatu või ülejääv väljakaevatud pinnas taaskasutatakse täitena sama objekti tarbeks või võõrandatakse taaskasutamiseks. Taaskasutamiseks sobiva pinnase võimalused ja veokohad täpsustatakse kohaliku omavalitsusega enne ehitustööde algust. Objektil tekkivate jäätmete kohta on koostatud jäätmekava, mis on esitatud seletuskirja lisana.
Kavandataval tegevusel ei ole olulist mõju keskkonnamõju hindamise ja keskkonnajuhtimissüsteemi seaduse § 6 lg 1 mõistes.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
13/17
3.10 Maastikukujundustööd
Peale mullatööde lõppemist tuleb ehitatud mulde (süvendi) ning kraavide välisnõlvad planeerida ning tihendada. Projektis on arvestatud, et kõik nõlvad tuleb katta üldjuhul 10cm paksuse kasvumulla kihiga. Aladel, kus asendiplaani joonistel pole haljasala näidatud, on ehitustööde mahtu täiendavalt arvestatud mulde nõlvast või kraavi välisnõlvast 1,0 m laiuse riba planeerimine ning kasvumulla ja murukülviga katmine. Planeerida ja haljastada tuleb ka likvideeritavate teede endised asukohad. Projektiga on ette nähtud kasutada kasvualuse rajamiseks olemasolevat kooritavat kasvupinnast, millest on kivid välja sõelutud ja muld ette valmistatud. Ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir tuleb ühtlustada, tasandada niidukõlbulikuks. Kasvumuld ei tohi sisaldada kive, killustikku jms.
Peale tööde lõpetamist tuleb tööpiirkond puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms. taastades piirkonna endise välisilme ja kvaliteedi.
Likvideeritav haljastus
Likvideerimisele kuuluvad projektlahendusele ettejäävad puud ja põõsad. Eemaldatakse teekonstruktsioonide alla jääv puittaimede juurestik. Haljasalal likvideeritud puude kännud freesitakse.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
14/17
4 TÖÖDE TEOSTAMINE
4.1 Üldosa
Projektiga määratud ehituseks vajalike tööde mahud on esitatud töömahuloendis, mille koostamise aluseks on Maanteeameti poolt välja töötatud “Teetööde tehnilised kirjeldused”. Ehitustehnoloogia ja kvaliteet peab vastama Teetööde tehnilistele kirjeldustele ja asjakohastele normidele ning juhenditele, mis on jõus ehitusperioodil. Töövõtja peab iga üksiku Teetööde tehniliste kirjelduste spetsifikatsiooni kohase töö teostamisel arvestama kõikide tööoperatsioonide ja kulutustega, mis on kirjeldatud vastavas spetsifikatsioonis. Pindalalised mahud on arvestatud vastava kihi pealt.
Enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide kommunikatsioonide valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi asjast huvitatud osapooli, keda käesolev projekt puudutab (nt. maaomanikud, tööde teostamisel nendele kuuluval maaüksusel või sellega vahetult piirneval alal).
Enne ehitustööde algust tuleb looduses kindlustada kõik olemasolevad piirimärgid. Üldiselt tuleb ehitustööde käigus tagada kõikide olemasolevate piirimärkide säilimine. Juhul kui see osutub võimatuks tuleb sellest teavitada piirinaabritest maaomanikke ja pärast tööde lõpetamist taastada kõik tööde käigus hävinud piirimärgid. Piirinaabreid tuleb teavitada ka kõikidest töödest, mis viiakse läbi nende maal või kui ehitustegevus puudutab otseselt piirinaabri huve (nt. mahasõitude ehitus, piirirajatistega seotud tööd jne). Omanikke tuleb teavitada ka likvideerimistöödest (nt. aiad, hekk, puud jmt.) ning nendepoolse soovi korral võimaldada neil need endal teostada.
Ehitaja peab tagama kõigi kooskõlastustes esitatud nõuete ja tingimuste täitmise vastavalt projektlahendusele.
Käesoleva projektiga kavandatud ehitiste ja rajatiste kohta tuleb koostada teostusjoonised. Mõõdistus tuleb koostada mahus, mis võimaldab ehitusjärgselt kindlaks teha kasutusse antud rajatiste asukohta looduses (ka kõrguslikult). Teostusjoonistele kantud informatsioon peab kajastama rajatist iseloomustavaid parameetrid (mõõtmed, materjal jms.).
4.2 Ettevalmistustööd
Enne põhiliste ehitustööde algust tuleb digitaalselt maha märkida tee telg. Piketaaž tuleb säilitada garantii aja lõpuni või tellija korralduseni. Lisaks teljele tuleb digitaalselt välja märkida (koordinaadid on L-Est 97 süsteemis ja kõrgused EH2000 kõrgussüsteemis) kõik iseloomulikud projektsed tee-elemendid (nt. äärekivid, liiklussaared, valgustus jne). Väljamärgitud punktid tuleks looduses kindlustada ning vastavalt vajadusele ka taastada või uuesti välja märkida.
Vajadusel, kaevetööde teostamiseks tehnovõrkude kaitsevööndis, teavitada sellest eelnevalt trassi valdajaid ning vajadusel võtta temalt selleks täiendav tööde luba ja märkida välja töötsooni jäävad maa-alused kommunikatsioonid. Paigaldada vajalikud kaitse-/reservtorud või teostada muud vajalikud ette nähtud kaitsemeetmed.
Kõik tööde korrektseks teostamiseks vajalikud ajutised laoplatsid kuuluvad lahutamatu osana iga konkreetse tööetapi juurde. Ajutiste laoplatside asukohad on töövõtja kohustatud ise enne tööde algust leidma ning vajadusel sõlmima nende kasutamiseks
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
15/17
vajalikud kokkulepped. Vajadusel tuleb ajutiste laoplatside asukohad täpsustada ja/või kooskõlastada täiendavalt Tellijaga enne ehitustööde algust.
Asendiplaani joonistel märgitud kohtades tuleb likvideerida võsa ning kännud ja vedada ehitusplatsilt ära. Kännuaugud tuleb täita ja maa-ala planeerida ümbritseva maapinna kõrguseni. Võsa eemaldamisel tekkivad augud tuleb täita ja maa-ala planeerida ümbritseva maapinna kõrguseni.
Tee trassi planeerimisel peab tasandama mulde alla jäävad lohud, kännuaugud ja vanad kraavid, täitma need pinnasega ning tihendama.
4.3 Ehitustööd
Planeeritava ehitusaluse maa-ala ulatuses eemaldatakse vajalikest kohtadest kasvupinnas ja ehituseks sobimatu pinnas, eemaldatakse liiklusmärgid ning süva- ja tasandusfreesitakse asfaltkate. Tasandusfreesimine tuleb teostada töövõtja poolt koostatud tasandusfreesimise kaardi järgi. Seejärel kaevatakse välja projektikohased süvendid (olev nõlv astmeliselt).
Kasvupinnas ladustatakse ajutistel laoplatsidel. Ladustamisel tee ääres vaaludes tuleb ladustamiskohad eelnevalt kokku leppida maaomanikega. Kaevamisel ja ladustamisel tuleb jälgida, et säiliks mulla kvaliteet (ei tohi seguneda teiste pinnastega). Väljakaevatud muldealused pinnad planeeritakse ja tihendatakse.
Ehitatakse välja projektis ette nähtud teealused jm. rajatised.
Ehitatakse kihtide kaupa järjest välja katendikihid vastavalt katendi tüübile. Projekteeritud katendi kokku viimisel oleva teega rajada aluse kihid astmetega, kusjuures iga järgneva kihi tagasiaste on minimaalselt 0,5m. Seejärel kaetakse nõlvad kasvumullaga ja teostatakse murukülv. Haljastada on ette nähtud kõik nõlvad ning ehitustegevuse käigus rikutud alad. Välisnõlvade tekkimisel rajada nõlvad minimaalse kaldega 1:2. Peale ehitustööde teostamist korrastada riigiteega külgnev ala. Riigiteega ristumiskoha ehitusel taastada riigitee katted, muldkeha nõlvus.
Paigaldatakse liiklusmärgid ja markeeritakse teekate.
Ehitustööde lõpetamisel tuleb likvideerida (lammutada või ülesse kaevata) kõik ajutised rajatised, lammutustöödel tekkivad jäätmed tuleb objektilt teisaldada. Kogu ehituspraht tuleb kokku korjata ja ära vedada konteinerites või muul kindlal transpordivahendil selleks ettenähtud kohta. Ehitusjäätmete matmine või põletamine on rangelt keelatud.
4.4 Geodeetilised märgid
Geodeetilised tööd peavad toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil. Joonistel näidatud kõrgused on mõõdetud EH2000 kõrgussüsteemis ja koordinaadid L-Est 97 süsteemis. Geodeetilised alusplaanid on kättesaadavad kohalikus omavalitsuses.
Töövõtja vastutab selle eest, et geodeetiliste märkide (reeperite, polügonomeetria märkide jm) asukohta ja tasandit ei muudeta ehitusperioodi jooksul. Samuti tuleb tagada, et ehitustööde käigus ei kahjustataks geodeetilisi märke (reepereid, polügonomeetria märke jm).
Ehitustööde teostamisel geodeetiliste märkide kaitsevööndis tuleb pärast ehitustööde lõppu teha geodeetilise märgi kontrollmõõdistus töövõtja kulul.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
16/17
Kui geodeetilised märgid (reeperid, polügonomeetria märgid jm) asuvad piirkonnas, kus ei ole võimalik neid säilitada (kaitsta) kogu ehitustööde perioodi jooksul, siis määrab Töövõtja uute geodeetiliste märkide (reeperid, polügonomeetria märgid) asukohad enne vanade märkide likvideerimist, kahjustamist. Töövõtja esitab uute geodeetiliste märkidega (reeperite, polügonomeetria märkide) seotud arvutused ja mõõtmised Insenerile kooskõlastamiseks ja ühtegi originaal geodeetilist märki (reeperit, polügonomeetria märki) ei likvideerita enne Inseneri ja omavalitsuse geomaatiku poolt saadud kooskõlastust. Uute geodeetiliste märkide (reeperite, polügonomeetria märkide jm) täpsusaste on sama, mis originaal geodeetilistel märkidel (reeperitel, polügonomeetria märkidel).
Kõik katastriüksuste piirimärgid mis hävivad või millede koordinaadid ehitustööde käigus muutuvad, tuleb taastada oma asukohas vastavalt määrusele Katastriüksuse moodustamise kord.
4.5 Äärekivid ja saared
Enne asfaltkatte kihtide paigaldamist tuleb selleks ette nähtud kohtadesse paigaldada vastavat tüüpi äärekivid. Paigaldusviis peab tagama äärekivide püsivuse, selleks peab olema rajatud minimaalselt 8cm paksune betoonalus (C35/45) kogu pikkuses, nn pätsikeste kasutamine pole lubatud. Betoonkivi sõiduteepoolne pool peab olema 1/3 ulatuses äärekivi kõrgusest olema kaetud betoonseguga, tagumine pool peab olema 2/3 kivi kõrgusest olema kaetud betoonseguga. Kleebitavate äärekivide kasutamine ei ole lubatud.
Viimaste nö. katte serva joonel paiknevate äärekivide (lõpukivide) otsad tuleb viia alla 0- tasapinda, põhitee äärde jäävate äärekivide puhul. Äärekivide paigaldamisel tuleb arvestada, et üldiselt tuleb äärekivi viia madaldatud kõrguseni 2 kivi pikkusel, erandkorras s.t. kitsendatud oludel, võib seda teha ka 1m ulatuses. Projekti joonistel (asendiplaanil) on eraldi tingmärgiga ära näidatud madaldatud äärekivide osad (pikkused). Näidatud lõikudel (kohtades) tuleb äärekivid rajada kogu ulatuses langetatutena, vajalikud kaldosad tuleb toodud lõikudele väljamärkimisel juurde arvestada.
4.6 Ehitusaegne liikluskorraldus
Ajutise ehitusaegse liikluskorralduse kohta objektil on töövõtja kohustatud koostama projekti ja reguleerib liikluskorraldust vastavalt tema poolt teostatavatele tööde etappidele. Liikluskorraldus peab vastama määrusele „Nõuded ajutisele liikluskorraldusele“ (MTM 13.07.2018.a määruses nr 43) ja juhendile Riigiteede ajutine liikluskorraldus (MA2018-009) ning olema kooskõlastatud enne tööde algust tee valdajaga ja tiheasustusalal kohaliku omavalitsusega.
Kogu ehitusperioodi vältel peab olema tagatud juurdepääs ehitusobjektiga külgnevatele kinnistutele. Juurdepääs peab olema tagatud nii inimestele kui ka sõidukitele.
Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
Projekteeritud tööd on teostatavad riigitee täieliku sulgemiseta.
Tellija: Saaremaa Vallavalitsus Leisi aleviku kergliiklustee rajamine III etapp Klotoid OÜ töö nr. 230525B; Staadium: EP; Osa: Teed ja liiklus; Seletuskiri
Klotoid OÜ, Reg. kood 10207096 MKA tegevusluba E 203/2005 P 93815 Kuressaare, Tehnika tn 20 [email protected] MTR: EEP003326; ELK000027 453 3723; 508 4489; www.klotoid.ee EL10207096-0001; EP10207096-0001
17/17
4.7 Kasutamis- ja hooldamisjuhend
Tee kasutamis- ja hooldamisjuhend sõltub tee valdaja ja hooldetegija omavahelise kokkuleppe tingimustest. Hoolde aluseks on „Tee seisundinõuded“ (MTM 14.07.2015.a määrus nr 92). Spetsiaalsed erinõuded puuduvad. Projektlahenduse realiseerimisel ei ole ette näha täiendavad hooldekulusid.
Tellija: Saaremaa Tarbijate Ühistu Saaremaa vald, Leisi alevik, Orissaare mnt 2a. Leisi Konsumi ehitusprojekti asendiplaani osa; Klotoid OÜ töö nr. 080324
Leisi aleviku kergliiklustee rajamine III etapp jäätmekava
Koostatakse ehitus- ja lammutusjäätmete kavandatava käitlemise kohta objektil vastavalt Saaremaa valla jäätmehoolduseeskirja § 37 lg 3 punktile 2 ja § 39 lõikele 1. Ehitus- ja lammutusjäätmete käitlemise info ja käitluskohad: https://www.saaremaavald.ee/liigiti- kogumine/ehitusjaatmed
ÜLDANDMED Ehitusobjekti aadress ja nimetus Saaremaa vald, Leisi alevik, Triigi Küla Metsapõllu KÜ, Kuusiku KÜ, Orissaare mnt 17 // Miku KÜ, Rehe
KÜ, Karjalasma metskond 40 KÜ Ehitise omanik, kes vastutab
nõuetekohase jäätmekäitluse eest Saaremaa Vallavalitsus
Selgitus jäätmete liigiti kogumise kohta ehitusobjektil
-
Muu asjakohane selgitus -
Selgitus, milliseid taaskasutatud või korduskasutusmaterjale on soovituslik
ehitamisel kasutada (näiteks tellised, ehituskivid, palgid, uksed, aknad,
pinnasejäätmed, asfalt jmt)
Objektilt kaevatud kasvupinnas on soovituslik kasutada samal objekti nõlvade haljastamiseks.
OBJEKTIL EELDATAVASTI TEKKIVAD JÄÄTMED Kogus Ühik Isik, kellele jäätmed kavatsetakse üle anda või jäätmete kavandatav käitluskoht
Kasvupinnas 600 m3 Kasutatakse samal kinnistul haljastamiseks, ülejääk Kudjape jäätmejaam Kivid ja pinnas 100 m3 Kudjape jäätmejaam
Töötlemata puit (üksikpuude langetamine)
10 m3 RMK majandab likvideeritavad puud Karjalasma metskond 40 kinnistul. Ülejäänud kinnistutel langetatud puud antakse üle kinnistu omanikele.
Tellija: Saaremaa Tarbijate Ühistu Saaremaa vald, Leisi alevik, Orissaare mnt 2a. Leisi Konsumi ehitusprojekti asendiplaani osa; Klotoid OÜ töö nr. 080324
Juhised ehitajale
Ehitusobjektil tekkivad jäätmed sorteeritakse kohapeal liikide kaupa vastavalt jäätmekavale ja paigutatakse eraldi konteineritesse mahuga 0,24 – 10 m3, mis on vastavalt tähistatud. Pinnas, kaevis ja suuremahulised jäätmed paigutatakse eraldi hunnikutesse.
Ohtlike ehitusjäätmete kogumiseks kasutatavad mahutid märgistatakse ja lukustatakse või tagatakse nende valve. Ehitusjäätmeid võib üle anda vedamiseks, kõrvaldamiseks või taaskasutamiseks ainult isikule, kellel on asjakohane jäätmeluba või kes on
ehitusjäätmete käitlejana registreeritud. Ohtlike ehitusjäätmete üleandmisel peab jäätmevaldaja kontrollima, et isikul, kellele jäätmed üle antakse, on lisaks jäätmeloale ka ohtlike jäätmete käitluslitsents. Lubade ja litsentside olemasolu saab kontrollida keskkonnalubade infosüsteemist. Jäätmete üleandmisel vormistatakse seda tõendav dokument.
Pinnase ladustamiseks või taaskasutamiseks väljaspool ehitusobjekti tuleb taotleda Keskkonnaametilt registreerimistõend. Kui pinnas kaevatakse välja kaevetööde käigus looduslikust olekust, st tekib kaevis, on võimalik seda kasutada väljaspool sama kinnistut
ainult Keskkonnaameti nõusolekul, esitades ametile eelnevalt vastava taotluse. Puidujäätmeid võib põletada/kasutada kütteks vaid juhul, kui need ei ole värvitud, lakitud ega immutatud. Asbestitööde tegemisel tuleb järgida keskkonnaministri määrust asbesti sisaldavate jäätmete käitlusnõuete kohta. Tööde käigus avastatud reostusnähtudega pinnas viiakse erikäitlusse. Reostuse avastamisest teavitada Saaremaa Vallavalitsust. Muus osas tuleb jäätmete nõuetekohasel käitlemisel lähtuda Saaremaa valla jäätmehoolduseeskirjast ja jäätmeseadusest. Ehitusjäätmete üleandmist tõendavad dokumendid säilitatakse vähemalt kaks aastat või kuni kasutusloa/kasutusteatise kooskõlastamiseni
ehitusregistri kaudu.
Andri Põrk Klotoid OÜ 05.09.2025
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-101
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
1.09.2025
mõõtkavatu
Asukohaskeem 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
5.60
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 8+10
PK 9+00
PK 10+00
N°684
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-201
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Asendiplaan ja liikluskorraldus 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
5. 30
5. 25
5. 20
5. 15
5. 10
5.10
5.15
5.20
4. 90
4. 85
4. 75
4. 70
4. 65
4.65
4.70
4.75
4.80
4.754.70
4.80
4.85
4.80 4.75
4.70
4.75 4.80 4.85
4.70
4.5 0
4.5 0
4. 50
4. 45 4. 40
4. 40
4. 45
4.4 5
4.45
4.50
4.55
4.60
4.65
4.70 4.75
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Projekteeritud Tarbija maakaabli kaitsetoru
Projekteeritud Tarbija maakaabli reservtoru
Projekteeritud Elektrilevi maakaabli kaitsetoru
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
Postkast ümber tõsta tee kõrvale
2 2
3,50
3 3
4
4
5 5
1
1
6 6
4,60 4,60
4,65
4,65 4,70
4,70
4,75
4,75
4,8 0
4, 85
4, 90
4, 95
5, 00
5,05 5,05
5, 05
5, 10
5, 10
5,10 5,15
5, 15
5, 15
5, 20
5,20
5, 20
5,25
5, 25
5,25
5, 25
5,30
5, 30
5, 30
5,30
5, 35
5,35
5, 35
5,35
5, 40
5,40
5,40
5, 40
5,40 5,45
5,45
5, 45
5, 45
5,50
5, 50
5,50
5,5 0
5,55
5,55 5,55
5, 55
5,60
5, 60
5,65 5,6
5
PK 8+10
PK 9+00
PK 10+00
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
Projekteeritud ELASA sidekanalisatsiooni kaitsetoru 1250N
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
PROJEKTEERITUD KAITSETORU
PROJEKTEERITUD RESERVTORU
PROJEKTEERITUD HORISONTAAL KÕRGUSMÄRGIGA33,80
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-202
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Vertikaalplaneering ja tehnovõrkude koondplaan
453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 9+00
PK 10+00
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-301
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:500
Pöördekoridorid 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
PK 8+00
PK 8+10
PK 2
97 +9
2
PK 2
98 +0
0
PK 2
98 +2
0
5.45
5.50
5.55
5.60
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Kl ot
oi d
O Ü,
tö ö
nr 2
30 52
5B
↓ T
öö m
ah up
iir ↓
↑ T
öö m
ah up
iir ↑
OÜ T
ee de
In se
ne rid
, t öö
n r.
01 08
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 8+10
PK 9+00
PK 10+00
Liitumisnähtavus 7x120mLiitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
Liitumisnähtavus 7x120m
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-302
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
7.10.2025
M 1:500
Nähtavuskolmnurgad 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
3,00
3,50
3,50
4,50
R5,00
R5,00
R5,0 0R5,00
R5,00
R5,0 0
3,00
1,44
70 N° 35 1
II g r.
70N°351 II gr.
400m
N°821
57 1
LE IS I
572
LEISI
221 I gr.
43 5
445
Postkast ümber tõsta tee kõrvale
OÜ Teede Insenerid, töö nr. 0108 mahus
2 2
3,50
3 3
4
4
5 5
1
1
6 6
PK 9+00
PK 10+00
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto v< 15 km/h
Ve oa
ut o
v< 1
5 km
/h
Ve oa
ut o
v< 1
5 km
/h
Veoauto
v< 15 km/h
L E P P E M Ä R G I D:
OLEMASOLEVAD KINNISTUTE PIIRID
PERSPEKTIIVNE KERGLIIKLUSTEE ASUKOHT (EI KUULU KÄESOLEVA PROJEKTI KOOSSEISU)
III KATEGOORIA KAITSEALUSE TAIME LEIUKOHT (KLO9355708) JA VÄÄRISELUPAIK (VEP210179)
PROJEKTEERITUD TEE TELG
PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND
PROJEKTEERITUD JALG- JA JALGRATTATEE ASFALTBETOONKATEND
PROJEKTEERITUD KASVUPINNAS JA MURUKÜLV
RAADATAV JA UURITAV ALA
PROJEKTEERITUD TUGIPEENAR
PROJEKTEERITUD NÕLV
PROJEKTEERITUD BETOONIST ÄÄREKIVI 15X30; h= 10 cm / 0 cm
PROJEKTEERITUD TEEMÄRGIS
TEE KAITSEVÖÖNDI PIIR
PROJEKTEERITUD TÄHISPOST
PROJEKTEERITUD LIIKLUSMÄRGI POST
LIKVIDEERITAV OBJEKT
PROJEKTEERITUD KRAAVI PÕHI
PUHASTATAV KRAAV
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-4-301
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:500
Pöördekoridorid 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 2-2
0.20 7.50 1.14 2.82 2.23
OLEMASOLEV ALUSPINNAS
KRUUSLIIV (k >=1,0 m/ööp) 20 cm
ASFALTBETOON AC 16 SURF (70/100) 6 cm
METSAPÕLLU JA KUUSIKU RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL
0.30 0.50
0.60
Ol . ka tt e se rv
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-102
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 2-2 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 3-3
0.21 3.76 4.35 0.95 1.97 1.60 1.09
ASFALTBETOON AC 16 SURF (70/100) 6 cm
KRUUSLIIV (k >=1,0 m/ööp) 20 cm OLEMASOLEV ALUSPINNAS
ORISSAARE MNT 17 // MIKU RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
0.30 0.50
Ol . ka tt e se rv
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-103
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 3-3 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 4-4
0.91 3.40 5.45 0.86 3.78 1.11 3.10 3.14 1.24 0.78 0.75
ASFALTBETOON AC 16 SURF (70/100) 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm
OLEMASOLEV ALUSPINNAS
REHE RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
Ol . ka tt e se rv
0.30 0.50
0.60
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-104
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 4-4 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
LÕIGE 6-6
1.00 4.21 1.00
ASFALTBETOON AC 16 SURF (70/100 LA 35) 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm ALUSE RIDAKILLUSTIK 2/32 20 cm
OLEMASOLEV ALUSPINNAS
LÕIGE 5-5
9.30
ASFALTBETOON AC 16 SURF 6 cm
TEEDEEHITUSEKS SOBIV MULDEMATERJAL (k >=0,5 m/ööp) VAJADUSEL KRUUSLIIV (k >=1,0 m/ööp) 20 cm
OLEMASOLEV ALUSPINNAS
KASE TEE RISTUMISKOHA PIKILÕIGE
KILLUSTIKALUS FRAKTSIONEERITUD VÕI RIDAKILLUSTIKUST 20 cm
1:2 1:2
TE E
TE LG
KASE TEE RISTLÕIGE
Tugipeenar killustikusegu pos 5,
h=6cm
Haljastus murukülv kasvupinnasel h=10cm
Ol . ka tt e se rv
0.30 0.50
0.61
SAAREMAA VALLAVALITSUS230525B
KUUPÄEV
TÖÖ NR TELLIJA
OBJEKT
JOONISE NIMETUS
Leisi aleviku kergliiklustee rajamine III etapp
TL-6-105
JOONISE TÄHISSTAADIUM
EP
VERSIOON
01
24.09.2025
M 1:100
Ristlõige 5-5 ja 6-6 453 3723 / 508 4489
Klotoid OÜ Reg kood 10207096
Saaremaa vald
Teede- ja liikluse projekteerimine EEP003326; ELK000027 Ehituslik projekteerimine EP10207096-0001 Elektripaigaldamise projekteerimine EL 10207096-0001 Muinsuskaitseameti tegevusluba E 203/2005-P
Tehnika 20, Kuressaare linn 93815,
PROJEKTIJUHT
A. PÕRKTEEDE PROJ.
A. TAMM
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Saaremaa Leisi aleviku kergliiklustee rajamine III etapp, mnt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad | 26.09.2025 | 3 | 7.1-2/25/12269-4 | Sissetulev kiri | transpordiamet | Osaühing Klotoid |
| Saaremaa Leisi aleviku kergliiklustee rajamine III etapp, mnt nr 21129 km 29,40 - 29,75 kergliiklustee ja ristumiskohad | 05.09.2025 | 3 | 7.1-2/25/12269-2 | Sissetulev kiri | transpordiamet | Osaühing Klotoid |
| EHR- Saaremaa Leisi aleviku kergliiklustee ehitusloa taotlus, menetlus nr 510227 | 05.09.2025 | 3 | 7.1-2/25/12269-3 | Sissetulev kiri | transpordiamet | Saaremaa Vallavalitsus |
