Projekteerija
OÜ Keskkonnaprojekt
A: Ringtee 12, 51013 Tartu
T: +372 730 5060
E: [email protected]
Reg kood 10769210
MTR reg nr EP10769210
Tellija
Viru Elektrivõrgud OÜ
Töö nr
3585
A: Paul Kerese tn 11, 20309 Narva
Ehitise aadress
Narva-Jõesuu linn Ida-Virumaa
T: +372 716 6601
E: [email protected]
Reg kood 10855041
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
TÖÖPROJEKT
Projektijuht
Ilja Galkin
A-pädevusklassi tunnistus
nr.EL-107-21
/digitaalselt allkirjastatud/
Käesoleva projekti koostamisest võtsid osa:
Projekteerija Ilja Galkin
[email protected]
tel. +372 53 481 786
SISUKORD
1 Asukoha plaan 3
2 SELETUSKIRI 3
2.1 üldosa 3
2.2 PROJEKTLAHENDUS 5
2.2.1 Lahendus 5
2.2.2 Kaablite paigaldus 5
2.3 Kaitse ja Maandamine 9
2.4 Pinnasekatete taastamine 9
2.5 Tähistuste paigaldus 10
2.6 Käidunõuded 10
3 TÖÖKIRJELDUSED 11
3.1 eHITUSPLATSI ETTEVALMISTUS 11
3.2 Ohutuse tagamine ja liikluse korraldamine 11
3.3 Olemasolevate ehitiste ja rajatistega arvestamine 12
3.4 Töötervishoid ja tööohutusnõuded 12
3.5 Ehitustööde dokumenteerimine ja järelvalve 12
3.6 Tööde kvaliteedinõuded 12
4 teede-ehituse OSA 13
4.1 Teetööde üldised tehnoloogianõuanded 13
4.2 Liikluskorraldus ehituse ajal 14
4.3 Liikluskorraldusvahendid 14
4.4 Kaeviku tagasitäide 14
4.5 Katendi taastamine ja vertikaalplaneering 14
4.6 Haljastus 15
5. materjalide spetsifikatsioon 16
6. TÖÖ MAHUD 17
JOONISED 18
asendiplaan (joonis el-4-01) 18
LISAD 19
VIRU Elektrivõrgud OÜ projekteerimisülesanne 19
kooskõlastuste koondtabel ja kooskõlastused 19

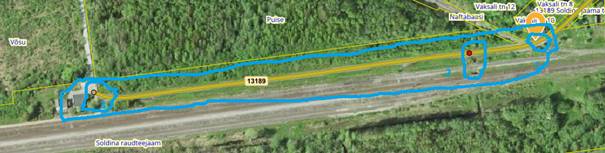

1 Asukoha plaan
2 SELETUSKIRI
2.1 üldosa
Käesoleva projektiga on lahendatud Ida-Virumaal Narva-Jõesuu linnas, Soldina raudteejaama elektrivõrguga liitumise projekteerimine Projekteerimistöö aluseks on Viru Elektrivõrgud OÜ poolt väljastatud projekteerimisülesanne nr. 6.41/25.
Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:
1. Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ja õigusaktid;
2. VIRU ELEKTRIVÕRGUD OÜ ettevõtte standardid (võrgustandardid), juhendid, normid, nõuded ja teised kehtivad dokumendid
3. EVS 843:2016 Linnatänavad;
4. Eesti standard EVS-EN 50522 „Üle 1 kV nimivahelduspingega tugevvoolupaigaldiste maandamine
5. Eesti standard EVS-EN 61936-1 „Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge”
6. Eesti Standard EVS-HD 60364-5-51 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised.”
7. Eesti Standart EVS-HD 60364-5-54 ”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”
8. Eesti Standart EVS-HD 60364-4-43 ”Ehitiste elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.”
9. Elektrilevi „Võrgustandardid“
10. Eesti Standard EVS 932: 2017 „Ehitusprojekt”
11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.
Narva-Jõesuu linnas kehtivad õigusaktid:
Narva-Jõesuu linna heakorra eeskiri;
Narva-Jõesuu linna kaevetööde eeskiri;
Narva-Jõesuu Linnavolikogu 30.10.2019 määrus nr 74 „Narva-Jõesuu linna jäätmehoolduseeskiri“ (alus: PT lisa 1 p.2.6).
17.07.2015 majandus- ja taristuministri määrus nr 97„Nõuded ehitusprojektile“;
Ehitusprojekt vastab Narva-Jõesuu Linnavalitsuse poolt väljastatud projekteerimistingimustele nr.
Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.
Geodeetilise alusplaani koostaja: Kirjanurk OÜ töö nr.14035G Mõõdistatud: 28.08.2025 Kõrgussõsteem EH2000 / BK77 Koordinaatsüsteem L-EST 97
Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel nind arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Kolm päeva ennem liiniehitustööde algust on ehitajal kohustus teavitada Tellija projektijuhti, käidukorraldajat, mõõtesektorit, kohaliku omavalitsust, tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse kooskolekul enne tööde alustamist.
Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ja seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja taristuministri 13. juuli 2015.a. määrusega nr 90, liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis.
Seadmete parameetrid on antud asendiplaanil ja elektriskeemil. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Uute madalpingeliinide pingestamise käigus kontrollida faasijärjestuse sobivust kõigile kolmefaasilistele tarbijatele. Projekti asendiplaanil on toodud kaablitele horisontaalprojektsioon väärtused ja elektrilised kaablite pikkused. Töömahtude tabelis on toodud kaablitele projektsioon väärtused. Elektrilisel skeemil antud projektsionn väärtused ja elektrilised kaablite pikkused. Spetsifikatsiooni tabelis toodud kaablite pikkused koos 5% varuga.
NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.
2.2 PROJEKTLAHENDUS
2.2.1 Lahendus
KP õhuliini 6OL20 mastist M53 paigaldada KP maakaabelliin kuni asendiplaanil EL-4-02 määratud kohani, Soldina raudteejaama kõrval
Mastile nr.53, kaabli ette paigaldada KP lahkkaitse ja rajada maandus
Samas trassis 6 kV maakaabliga paigaldada alajaamast AJ-69 kuni mastini nr.5, 0,4 kV õhuliini asemele, maakaabelliin.
Samasse trassi paigaldada lisaks 2 reserv kaablikaitsetoru D160mm, 750N.
Asendada KP õ6OL26 mastid nr.56 ja 57 uute toega puitmastidega (11m, Klass3, tanaliithimmutusega)
Õhuliin mastide AJ-69 ja masti nr.5 vahel demonteerida.
Mast nr.5 asendada, mastile rajada maandus.
Proj. alajaamast viia MP maakaabelliin üle 13147 Peeterristi-Kudruküla tee T1 Künnapuu kinnistuni, kuhu paigaldada ühekohaline liitumiskilp Künnapuu kinnitu liitumiseks, asendiplaanil EL-4-01 näidatud kohal, vt asendiplaan EL-4-01
Lisaks paigaldada uue alajaama seina äärde kahekohaline liitumiskilp (In=100A) olemasolevate tarbijate ümber ühendamiseks
13149 Lapiotsa-Soldina teega T1 km 3.29 ristumine teostada kinnisel meetodil, vt profiil EL-6-01

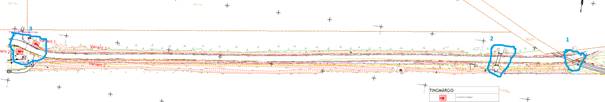

Projekteeritud AJ ja kaablite asukohad looduses on esitatud asendiplaanil EL-4-01.
Projekteeritud AJ parameetrid on toodud elektriskeemil EL-7-03.
Kaablid paigaldada kogu ulatuses kaitsetorusse
Kaugloetavad elektrienergia arvestid tarnib ja paigaldab Viru Elektrivõrgud OÜ.
2.2.2 Kaablite paigaldus
Projekteeritud maakaabli parameetrid koos algus- ja lõpp-punktiga on toodud elektriskeemil, kaabli kulgemine looduses esitatud asendiplaanil, põhimaterjalid koos varuga spetsifitseeritud spetsifikatsioonis ning tööde mahud on esitatud vormikohases tööde mahtude tabelis.
Kaabli paigaldamisel jälgida standardi ning tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.
Maakaabli alla kaevikusse paigaldada liiv (kivises pinnases või kui kaeviku põhi jäetakse tasandamata). Kaablite lubatud paigaldustemperatuuridel lähtuda tootja andmetest.
Haljasala alla paigaldatav maakaabel paigaldada vähemalt 0.7m sügavusele.
Esitatud vahekaugustest pidada kinni, kui ei ole projektis ega kooskõlastuse nõuetes näidatud teisiti.
Ristumisel maa-aluste kommunikatsioonidega tuleb kohale kutsuda vastavate trasside esindajad ja kaabel kaitsta kaablikaitsetoruga (kaabel on ristumiskohast mõlemale poole vähemalt 2m ulatuses paigaldatud torusse) ning juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada ristuvad kommunikatsioonid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga.
Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada haljastus endisele (või maapinna taastamise joonise olemasolul ettenähtud) kujule.
Pärast paigaldustöid tuleb koostada elektripaigaldise teostusjoonised.
Paigaldatavate kaablite minimaalsed püstkaugused ja rööpvahekaugused ristumistel teiste kommunikatsioonidega nähakse ette vastavalt standarditele ja normidele, mis on toodud käesoleva projekti peatükis 1.4 „Normdokumendid“.
Ristumistel teiste maa-aluste kommunikatsioonidega (sidekaablid, vee- ja kanalisatsiooni-, gaasi- ja soojatorustikud) tuleb kohale kutsuda võrguvaldajate esindajad.
Projekteeritud kaabli paiknemise ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumine olemasoleva tehnovõrguga teostada selle tehnovõrgu alt, kui pealpool pole võimalik kinni pidada nõutavast kujast või ei nõuta teisiti. Vajadusel toestada olemasolevad side- ja elektrikaablid kaevetööde ajaks. Kui kaevamistööde käigus selgub, et maaalused kommunikatsioonid paiknevad teisiti kui geoalusel märgitud, siis teavitada sellest vastavate kommunikatsioonide esindajaid. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi.
Kaevise laius peab võimaldama kaabli (-te) ja kaablikaitsetoru (-de) takistuseta paigaldust, täitepinnasega (ei tohi sisaldada kive ega tükke, mille läbimõõt on üle 20mm) täitmist, pinnase tihendamist, kaitse- ja hoiatuslindi paigaldamist, käsitsi kaevamisel ka töötaja ohutut liikumist kaevise põhjal. Kaablikaeviku pealtlaius määratakse vastavalt pinnase varisemisnurgale. Piiratud ruumi korral pehmes pinnases tuleb kaevise seinad kindlustada.
Kaablikraavi täitematerjalina võib kasutada Elektrilevi OÜ standardis Jtar 1 tabelis „Tagasitäiteliiva struktuuri läbilõige“ toodud struktuuriga liiva. Kaabli kaevis täita täitepinnasega, mis valdavalt ei sisalda üle 20mm suuruseid kive/tükke. Täitmisel pinnas tihendada toru (-de) ümber arvestades pinnase hilisemat vajumist. Kõik kaablikraavid täita tihendatud pinnasega, pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98.
Kaablikaitsetorud peavad vastama standardile EN-EVS 61386-24:2010 „Elektripaigaldustorud / osad 2-4: Erinõuded maa-alustele kaablipaigaldustorudele“. Kaablitorud tuleb vajadusel vahetada sama läbimõõduga painduva toru vastu.
Peale maakaablite paigaldamist teha elektrivarustuse liinide ja maandusseadme teostusjoonised. Peale kaevetööde lõppu tuleb ehitajal teostada katete taastamine.
Eesti Raudtee märkused
Kaabel paigaldada kaitsehülsis kogu raudteemaa ulatuses. Kaitsehülsi pealispinna sügavus raudteemaa ulatuses peab olema vähemalt:
- 2,0 m rööpa tallast;
- 2,0 m maapinnast;
- 1,5 m veeviimari/truubi põhjast.
Horisontaalne vahekaugus raudteerajatisest peab olema vähemalt:
- 5 m 10 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest);
- 5 m perspektiivsete kontaktvõrgu mastide konstruktsioonidest (sh ankurvundamentidest);
- Kaabel paigaldada mitte vähem kui 2 m 0,4 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest).
Elektrikaablid paigaldada side/turvangukaablite alla.
Paralleelne kulgemine aktsiaselts Eesti Raudtee kommunikatsioonidega - vähemalt 1 m kaugusele kaablikaitsevööndist.
Tagada kommunikatsioonide säilivus ja töö.
Tehnovõrkude horisontaalsed ja vertikaalsed vahekaugused peavad olema kooskõlas EVS 843 nõuetega.
Arvestada raudteemaal sõitva autotranspordi koormusega, mida tekitavad raudtee hooldussõidukid täismassiga 43 t, teljekoormusega 11,5 t.
2.3 Kaitse ja Maandamine
Ehitada alajaamale, mastildele ja kilbile maanduskontuur.
Aalajaama maandustakistus peab olema ≤ 4Ω.
KP masti maandustakistus peab olema ≤ 10Ω.
Ümber alajaama paigaldada potentsiaali ühtlustusring kaugusega 1,0m alajaamast, 0,2-0,3 m sügavusele. Paigaldada elektroodi pikkusega 2,4m, vastavalt vajadusel paigaldada täendav maandus lisaelektroodidega.
Maanduspaigalduse ehitada vastavalt juhendile P393.
Liitumiskilbile ehitada maandus R≤100Ω ning potentsiaalitasandusring (1m kilbi korpusest, P393 / 4 joonis 10) , mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤ 50V. Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7m sügavusele pinnasesse.
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:
PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;
RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpinge elektripaigaldised osa 4-41: Kaitseviisid, Kaitse elektrilöögi eest” punktis 411.3.2.3 toodud nõuetes. Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200Ωm. Juhul, kui pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust siis tuleb paigaldada täiendavaid maanduselektroode. Paese pinnase korral, vajaduse korral ehitada süvamaandur.
NB! Maanduspaigaldiste ehitamistel pidada kinni võrgustandardi juhendist.
2.4 Pinnasekatete taastamine
Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrus 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja. Vt ka kaevikute ristlõike joonis.
Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel). Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.
Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsusega selleks ettenähtud kohta. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.
2.5 Tähistuste paigaldus
Elektrikilbile kinnitada “Elektriohu” märk ja jaotuskilbi/liitumiskilbi number. Maakaabli otsad tuleb tähistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1. Kaabli number; 2. Kaabli tootemark. 3. Kaabli ristlõige. Samuti järgida VIRU ELEKTRIVÕRGUD OÜ võrgustandardeid tähistuste osas.
2.6 Käidunõuded
Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel VIRU ELEKTRIVÕRGUD OÜ hoolduskavade koostamise juhenditest ja nõuetest.
3 TÖÖKIRJELDUSED
3.1 eHITUSPLATSI ETTEVALMISTUS
Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni.
Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu.
Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega.
Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.
Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.
3.2 Ohutuse tagamine ja liikluse korraldamine
1. Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
2. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale.
3. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.
4. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega.
5. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
6. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes.
7. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud.
8. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.
3.3 Olemasolevate ehitiste ja rajatistega arvestamine
Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.
Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.
Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.
Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.
3.4 Töötervishoid ja tööohutusnõuded
Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratuid nõudeid.
3.5 Ehitustööde dokumenteerimine ja järelvalve
Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda EV “Ehitusseadusest” ja Viru Elektrivõrgud OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu käidukorraldaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid.
Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama :
- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks,
võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.;
- liikluskorraldust
Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.
3.6 Tööde kvaliteedinõuded
Ehitustööde kvaliteedinõuete puhul juhinduda MaaRYL 2010 nõuetest.
4 teede-ehituse OSA
4.1 Teetööde üldised tehnoloogianõuanded
Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses Teetööde tehnilistes kirjeldustes toodule.
Tööd toimuvad vastavuses järgmistele nõuetele:
◦ Linnatänavad. EVS 843-2016;
◦ Maanteeameti koguleheküljel www.mnt.ee rubriigi Juhendid ja juhised alarubriikides Projekteerimisjuhendid; Ehitus, remont, hoole; Liikluskorraldus toodud juhised, juhendid, nõuded, teede projekteerimisnormide muudatusettepanekud ja ministri määrused;
◦ „Tee ehitamise kvaliteedi nõuded“, Majandus- ja taristuminister 03.08.2015 määrus nr 101;
◦ „Tee projekteerimise normid“, Majandus- ja taristuminister 05.08.2015 määrus nr 106;
◦ „Asfaldist katendikihtide ehitamise juhis“:
Transpordiameti maanteehoiuteenistuse direktori korraldus 16.04.2021 nr 1.1-3/21/162;
◦ Asfaldist katendikihtide ehitamise juhis:
https://www.mnt.ee/et/ametist/juhendid/ehitus-ja-remont#5
◦ „Killustikust katendite ehitamise juhend 2012-2“, kinnitatud Maanteeameti peadirektori 30.04.12 käskkirjaga nr 0167;
◦ „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“, kinnitatud Maanteeameti peadirektori 05.01.2016. a käskkirjaga nr 0001;
◦ „Betoonist äärekivid. Nõuded ja katsemeetodid“, EVS-EN 1340:2003 AC:2006;
◦ „Betoonist sillutiskivid. Nõuded ja katsemeetodid“, EVS-EN 1338:2003 AC:2006.
Vastuolude korral erinevates dokumentides tuleb lähtuda Eesti Vabariigi Standarditest (EVS).
Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist.
Ehitaja peab tagama ehitustöödel kvaliteedi vastavalt “Teehoiutööde ehitusjärelvalve kord” Teede-ja sideministeeriumi kehtivatele määrustele.
Täidete ja liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel peab kasutama tihendamisel ka vett. Liivaluste rajamisel tuleb võtte proove vastavalt TSMm nr. 66. Teised kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele. Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle. Katte tihedus peab olema piisav. Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate kommunikatsioonide vigastamist. Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival aastaajal.
Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu pinnas välja kaevata ja asendada sobiliku pinnasega. Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Maanteeameti poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.
4.2 Liikluskorraldus ehituse ajal
Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Nõuded ajutisele liikluskorraldusele” nõudeid. Vastu võetud 13.07.2018 nr 43, RT I, 19.07.2018, 12 , jõustunud 01.01.2019.a.
Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.
Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.
Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.
4.3 Liikluskorraldusvahendid
Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taaspaigaldatakse pärast ehitustööde lõppu (EVS 613:2001 “Liiklusmärgid ja nende kasutamine” muudatus /A1:2008).
4.4 Kaeviku tagasitäide
Kaablikaitsetorude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse kivises pinnases liivalus paksusega 10 cm ja tihendatakse.
Liivalus peab olema stabiilne ja püsiv. Torualuse tihendamisel tuleb saavutada elastsusmoodul vähemalt 120 MPa.
Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,98.
4.5 Katendi taastamine ja vertikaalplaneering
Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.
4.6 Haljastus
Olemasolev ja säilitatav kõrghaljastus
Ehitustööde teostamisel puudele lähemal, kui 2m, tuleb kaevetöid teostada käsitsi, et puu juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale, kui 3m, mis võib kahjustada puu juurestikku (eriti kaskede omi).
Tööde teostamisel on soovitatav kaitsta puid tüvekaitsega, mille kõrgus on umbes 2 meetrit ja mis on valmistatud 25 mm paksusest lauast. Tüvekaitse tuleb paigutada kolmnurkse kujuga umbes 0,5 meetri kaugusele tüvest ning kinnitada maasse löödud vaiadele.
Juhul kui puu juurestik saab kahjustada, tuleb esitada garantiikiri, mis kinnitab asendusistutuste teostamise juhul, kui puu hukkub;
Muru rajamine ja taastamine
Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6,5…7,0. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.
Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseemne spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%.
5. materjalide spetsifikatsioon
6. TÖÖ MAHUD
JOONISED
asendiplaan (joonis el-4-01)
KESKPINGE SKEEM (JOONIS EL-7-01)
MADALPINGE SKEEM (JOONIS EL-7-02)
AJ SKEEM (JOONIS EL-7-03)
AJ PAIGALDUS (JOONIS EL-7-04)
LISAD
VIRU Elektrivõrgud OÜ projekteerimisülesanne
kooskõlastuste koondtabel ja kooskõlastused
2V
2W
1W
2U2N
1V
1U 400
kVA
T1
8 5 1 0 1 :0
0 3 :0
2 3 6
V õ s u
8 5 1 0 1 :0
0 3 :0
2 2 2
S o ld
in a ra
u d te
e ja
a m
5 1 4 0 1 :0
0 1 :0
2 2 7
P u is
e
8 5 1 0 1 :0
0 3 :0
3 2 1
N a fta
b a a s i
3 0 .0
2
3 0 .1
5
30.35
30.40
3 0 .4
1
3 0 .4
4
30.47
30.43
3 0 .4
1
3 0 .3
0
3 0 .6
5 3 0 .3
8
3 0 .5
9
3 0
.7 7
3 0
.6 7
29.39
29.74
2 9
. 4 7
3 0 .7
0 3
0 .7
5 3
0 .7
8
3 0
.6 8
3 0 . 3
5
2 9
.6 0
30 .3
3
3 0
.0 8
3 0
.7 0
3 0
.6 1
2 9
.5 6
3 0
.1 8
3 0
.6 4 3
0 .7
6 3
0 .7
4
2 9 .8
2
3 0
.6 3
3 0 .3
1
3 0 .7
1
3 0
.6 0
3 0 .1
4 3
0 .0
5
3 0
.6 8
3 0
.7 8
3 0
.8 8
3 0
.7 8
3 0
.0 8
3 0
.5 1
3 0
.6 5
3 0
.2 5
3 0
.6 8
3 0
.7 6
3 0 .6
3 3
0 .5
8
2 9 .9
9 2
9 .8
1
3 0 .5
3 3
0 .6
2 3
0 .7
5
2 9
.8 5
2 9 .9
1
3 0
.9 6
3 0
.2 0
3 0 . 5
7
3 0 . 9
0 3 0
.9 6
3 0
.0 1
3 0 .8
3
3 0
. 9 5
3 1
.0 7
3 1
. 0 0
3 0
.1 0
3 0
.1 3
3 0
.7 6
3 0 .8
8
3 0
.1 3
3 0
.7 3
3 0 .7
2 3
0 .7
5
2 9 .9
2
3 0
.7 5
30 .1
3
3 0
.5 9
3 0
.7 7
2 9 .9
7
3 0
.5 3
29.62
29.72
3 0 .2
7 3
0 .2
9
3 0
.6 2
3 0 .7
0 3
0 .7
6
3 0
.7 4
3 0
.4 7
3 0
.8 8
3 0
.6 7
3 0
.8 8
3 0 .7
7
3 1 . 1
4 3
1 .4
1
3 0 .5
5
3 1
.2 3
3 1 .4
0
3 1 .3
4
3 1 .3
6
30.28
3 1 .2
7
3 1 .4
0
3 1 .1
4
3 1
. 1 1
3 1 .2
7
3 1 .2
6
3 1 .3
3
3 0 .4
3
3 0 .1
7
3 0 .5
1 3
0 .6
9
3 0
.1 6
3 0 .5
0
3 1 .4
7
3 1 .2
5
3 1 .3
7 3 1 .1
7
3 1 .0
3
3 1 .3
2 3
1 .4
5
3 1 .4
4
31 .21
3 0 .9
2
31 .40
3 1 .4
3 3 1 .3
8
3 0 .5
3 3
0 . 5
2
3 1 .1
1
3 1
. 2 2
3 0 .7
9
3 0
.4 4
3 0 . 4
7
3 0
.6 9
3 0 .8
8
3 0
.3 8
3 0
.0 0
3 0
.7 2
3 0
.8 3
3 0 .1
3
3 0 .4
6
3 0 .3
2
3 0
.8 1
3 0
.2 8
3 0 . 0
9
3 0
. 8 1
3 1
. 0 3
3 0 .8
5
3 0 .1
8
29.78
3 0
.6 4
30.57
3 0 .7
8
3 0 . 7
1
3 0
.6 8
3 0
.7 2
3 0
.3 0 3 0
.7 3
3 0
.8 6
3 0 .3
3
3 0 .1
2
3 0 .0
0
3 0 .8
8
30.12
3 0
.9 1
3 0 .2
4 30.08
T P T
P
3 0 .8
0
29.69
29.71
30.97
2 9 .7
0
2 9 .6
1 3 0 .9
7
2 9 .8
3 2
9 .8
6
3 1
.0 5
3 0
.8 2
2 9 .8
8 2
9 .7
8
3 0
. 9 4
3 0
.6 3
2 9
.7 9
3 0
.1 4
3 0 .1
6
3 0
.8 1
3 0
.4 8
3 0 .7
4 3 0 .8
6
3 0
.7 1
3 0 .2
7
3 0
. 5 3
3 0 .5
9
3 0 .5
2
3 0 .6
9
3 0 .9
6
3 1 .5
5 3 0 .9
5
30.96 3 0 .7
4
3 0
.9 7
3 1 .0
3 3
1 . 0
6 3
1 . 0
0 3
1 .1
2 3
1 .1
4 3
1 .0
8 3
0 .8
6 3
0 .8
0 3
0 .7
8 3
0 .7
8 3
0 .8
4 3
0 .9
2 3
0 .7
6 3
0 .7
9 3
0 .8
5 3
0 .7
6 3
0 .7
6
3 0 .0
6
3 0 .1
2
3 0
.2 5
3 0
.0 3
3 0
.6 9
3 0 .1
0 3 0
.8 1
2 9
.9 9
3 0 .6
1
2 9
.9 4
3 0
.6 7
3 0
.0 3
3 0
.6 5
3 0 .0
5
3 0
.6 8
3 0
. 0 2
3 0
. 7 5
3 0 .9
8
2 9 .9
4
3 0 .9
9 3
1 .0
7 3
0 .6
9
3 0 .2
3
3 0
.9 1
3 0
.8 6 3
0 .0
5
3 0
.9 5
2 9
.9 0
3 0
.0 2
3 0
.8 5
3 0 .0
1
3 0 .8
6
3 0 .9
7 3
0 .9
0
3 0 .1
0 3
0 .0
1
3 0
.8 6
3 0 .9
0
3 0
.1 2
3 0 .0
4
3 0
.9 2
3 0 .8
8
3 0 .0
5 3
0 .0
5
2 9 .9
9
3 0 .8
3
3 0 .7
7 3
0 .6
8
3 0 .0
2 2
9 .9
7
3 0
.7 1
30 .74
3 0
.0 7
3 0
. 5 8
3 0 .7
6
2 9 .9
2 3
0 .0
3
3 0
.7 9
3 0
.9 1
3 0
. 0 9
3 0
.7 7
3 0
.8 1
3 0
.2 1
3 0 .1
5 3
0 .2
3 3
0 .5
0
3 1 .3
4
3 1 .2
6
3 0 .7
4
3 1
.1 8
3 0
.8 7
3 0 .8
9 3 1 .1
3
3 0
.8 3
3 0
.5 6
3 0
.7 8
3 0 .6
9
3 0 .7
5
31.15
31.19
3 0 .7
4
31.06
30.79 3
0 .8
6 3
0 .9
7
3 1 .2
9
3 0
.9 9
3 1
.0 7
3 1 .2
9
3 1
.3 7
30.96
L
L
3 0 .6
1 3
0 .8
1
3 0
.7 9
K r
K r
A
sild
bet
K r
K r
K r
K r
2 9 .7
9 3
0 .0
8
3 1 .1
9 3
1 .5
7
29.92
bet
K r
Kr
pinnas
K r
k a a
b l id
õ h
u s
N
X =
6 5 8
8 1
5 0
Y = 730700
X =
6 5 8 8
2 0
0
Y = 730750
X =
6 5
8 8
2 0
0
Y = 731100
X =
6 5 8
8 2
5 0
Y = 731050
X =
6 5
8 8 2
5 0
Y = 731150
X =
6 5 8
8 2 0
0
Y = 731200
13189 Sold ina jaam
a te e
km 0.20
5 .1
2
3.33
1.07
2.23
1.2
P roje kte
eritu d A
J n
r.A J
2 6 6
H E
K A
1 V
M 2
5 0
tra fo
g a 1
6 0
k V
A
1 0
,5 (2
1 )/ 0
,4 k
V
P ro jektee
r itud A
J k
õ rg
u s m
ä rk
3 0 .7
0
E
K in
n in
e m ee
tod
K aitse
toru D
=160m m
1250N m
in 1,0m kraavi p
õhja all
O Ü
K E SK
K O
N N
A P R O
JEK T
A : R
in gte
e 12, 50105 T
artu T : +372 7305 060
E: kp @
ke skkon
n ap
roje kt.e
e
V astu
tav sp e tsialist
P ro
je kte
e ris
A llkiri
A llkiri
T ö ö n
im e tu
s
Jo on
ise n
im e tu
s
T öö
te llija
P ro
je kti staad
iu m
M õ õtkava
K u u p äe
v P ro
je kte
e rija
V astu
tav sp e tsialist
M u u d atu
se n
r Se
lgitu s
O b je
kti aad re
ss T öö
n u m
b e r
Joo n ise
n u m
b e r
T öö
väljaan d m
ise ae
g
Joo n ise
d igiaad
re ss
M T R re
g n r E
P 10769210-0001
P ro
je kte
e rija
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
Ilja G alkin
Ilja G alkin
Sold in
a küla N arva-Jõesu
u vald Id
a-V iru
m aakond
V iru
Ele ktrivõrgu
d O
Ü
1:500
3585 T P
3585_T P _EL-4-01_ase
n d ip
laan
EL-4-01
10.09.2024 A se
nd ip
laan
N arva-Jõe
su u lin
n as Sold
in a
rau d tee
jaam a e
le ktrivõrgu
ga liitu m
ise
p rojektee
rim in
e
T IN
G M
Ä R G
ID
P ro
je k te
e rita
v 0 ,4
k V
m a
a k a
a b
e lliin
P ro
je k te
e rita
v K P
m a
s t
P ro
je k te
e rita
v 1 0
k V
m a
a k a
a b
e lliin
P ro
je k te
e rita
v a la
ja a
m
P ro
je k te
e ritu
d m
a a
s is
e n
e to
ru k
in n
is e
l m e
e to
d il -
p u
u rim
is to
ru P
E , 1
2 5
0 N
S u
u n
d p
u u
rim is
e lõ
p u
- ja a
lg u
s k a
e vik
(1 ,5
x 1 ,0
m )
2V2W
1 W
2 U 2N
1V 1U
40 0 kVAT 1
P ro
je k te
e rita
v M P
m a
s t
P ro
je k te
e rita
v tu g
i
P ro
je k te
e rita
v re s e
rvto ru
T ra
s s i ra
ie a
la 1
,5 +
1 ,5
m
T a
a s ta
ta v h
a lja
s a
la m
2
P ro
je k te
e rita
v K P
jä tk
u m
u h
v
R u
d te
e k
a its
e vö
ö n
d
1W1
1W1
1W1
1W1
1W1 1W1
1W1 1W1
1W1 1W1
1W1 1W1
1W1
1W1 1W1 1W1
13149 Lapiotsa-Soldina tee T1 km 3.29
Mast nr.5 asendada
Mastile rajada maandus
85101:001:0736Vaksali tn 1
85101:003:0149Soldina alajaam
51401:001:0593Vaksali tn 1a
85101:003:025513148 Narva-Arumäe tee T2
51401:001:0093Mahtra 85101:003:025913149 Lapiotsa-Soldina tee T1
31.41
30.55
31.23
31.40
31.34
31.36
3 0 .2
8
31.27
31.40
30.53
31.12
31.52
31.67
30.82
31.45
30.65
31.53
31.64
31.54
30.41
30.51
30.36
31.53
31.49
30.15
30.00
31.39
31.26
30.01
29.85
31.25
31.23
29.82
29.86
31.22
31.22
31.07
29.91
29.88
31.21
31.28
30.02
30.21
3 0 .1
8 3
0 .1
3
30.29
30.22
31.38
31.41
30.21
31.28
31.43
30.43
31.37
30.24
30.24 30.41
30.19
30.21
30.14
30.03
29.91
30.34
30.38
30.19
29.92
30.48
30.42
30.04 29.86
30.22
31.51
30.62
30.94 30.61
30.86
30.65 30.72
30.57 30.67
30.59
30.87
31.11
30.89
30.52
31.17
30.63
30.97
30.99
30.98 30.57
31.08
30.72
30.91
31.01
31.36
31.16 31.13
3 0 .6
9
30.57
31.17
3 1 .0
0
30.70
30.73
30.69
30.92
30.90
31.20
31.01
31.03
31.12
31.10
31.10
31.13
31.12
3 1 .2
2 3
1 .1
2
31.02
31.24
31.14
31.11
31.27
31.26
31.20
31.33
30.43
30.17
30.51 30.69
30.16
30.50
31.47
31.25
31.37
31.17
31.03
31.32 31.45
31.44
31.21 30.92
31.40 31.43
31.38
30.53
pinnastee
p in
n a s t e
e
kuur
Kr
Kr
Kr
Kr
A
A
A
A
A
A
Kr
29.87
30.49 30.50
30.78
30.69
30.56 30.49
3 0
.6 4
3 0
.7 0
3 0
.7 5
re h
v id
N
X = 6588300
Y =
7 3 1
6 5 0
X = 6588350
Y =
7 3
1 6
0 0
orient
orient
13189 Soldina jaama tee km 0.20
1 .0
7
2 .2
3
1 .3
7
2 .0
8
2 .1
8
Projekteeritud maakaabel ****** AHXAMK-W-3*120/35 mastist M53 kuni AJni 266 LTRASS=990m/LKAABEL=1058m
Kaitsetorus PT750N D=160mm L=721m Kaitsetorus PT1250N D=160mm L=269m
Projekteeritud maakaabel AXPK4G120, AJ69 F6 kuni mastini nr.5 LTRASS=199m/LKAABEL=225m
Kaitsetorus PT750N D=110mm L=252m Kaitsetorus PT1250N D=110mm L=147m
+2 reservtorud D=160mm L=199m (2xPT1250N L=147m, 2xPT750N L=52m) Sügavusel:
Punktist A pinktini B - 0,7m Punktist B punktini C - 1,5m Punktist C punktini D - 0,7m Punktist D punktini E - 2,0m
6OL20 mast M53 asendada Mastile, proj KP kaabli ette paigaldada
lahkkaitse L33G ja rajada maandus
A
A
B
C
D
OÜ KESKKONNAPROJEKT A: Ringtee 12, 50105 Tartu T: +372 7305 060 E: [email protected]
Vastutav spetsialist
Projekteeris
Allkiri
Allkiri
Töö nimetus
Joonise nimetus
Töö tellija
Projekti staadium
Mõõtkava
Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus
Objekti aadress Töö number
Joonise number
Töö väljaandmise aeg
Joonise digiaadress
MTR reg nr EP10769210-0001
Projekteerija
/allkirjastatud
digitaalselt/
/allkirjastatud
digitaalselt/
Ilja Galkin
Ilja Galkin
Soldina küla Narva-Jõesuu vald Ida-Viru maakond
Viru Elektrivõrgud OÜ
1:500
3585TP
3585_TP_EL-4-01_asendiplaan
EL-4-01
10.09.2024Asendiplaan
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
TINGMÄRGID
Projekteeritav 0,4kV maakaabelliin
Projekteeritav KP mast
Projekteeritav 10kV maakaabelliin
Projekteeritav alajaam
Projekteeritud maasisene toru kinnisel meetodil -
puurimistoru PE, 1250N
Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,0m)
2V 2W1W
2U 2
N
1V 1U
4 00
k VA
T 1
Projekteeritav MP mast
Projekteeritav tugi
Projekteeritav reservtoru
Trassi raieala 1,5+1,5m
Taastatav haljasala m2
Projekteeritav KP jätkumuhv
Rudtee kaitsevöönd
30.65
31.53
31.64
30.51
30.36
31.53
A
1 W
1
1W11W11W11W1
31.53
30.65
31.64
31.53
30.36
30.51
2 .9
9
1.31
2.29
2.45
2.44
1.04
P roj. kaitse
toru
P T 1250N
13149 Lap iotsa-Sold
in a te
ega T 1 ristum
ise p rofiil, km
3.29 m
õõtkavas 1:100
OÜ KESKKONNAPROJEKT A: Ringtee 12, 50105 Tartu T: +372 7305 060 E: [email protected]
Vastutav spetsialist
Projekteeris
Allkiri
Allkiri
Töö nimetus
Joonise nimetus
Töö tellija
Projekti staadium
Mõõtkava
Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus
Objekti aadress Töö number
Joonise number
Töö väljaandmise aeg
Joonise digiaadress
MTR reg nr EP10769210-0001
Projekteerija
/allkirjastatud
digitaalselt/
/allkirjastatud
digitaalselt/
Ilja Galkin
Ilja Galkin
Soldina küla Narva-Jõesuu vald Ida-Viru maakond
Viru Elektrivõrgud OÜ
1:500
3585TP
3585_TP_EL-6-01_profiil1
EL-6-01
10.09.2024Ristumise profiil 1
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
3 0 .8
8
3 0 .6
7
3 0 .8
8
3 0 .7
7
3 1 .1
4
3 1 .4
1
3 0 .5
5 3 1 .2
3
3 1 .4
0
3 1 .3
4
3 1 .3
6
3 0 .4
3 3
0 .5
0
3 1 .4
7
3 1 .2
5
3 1 .3
7
3 1 .1
7
3 1 .4
4
3 1 .2
1
3 0 .9
2
3 1 .4
0 3
1 .4
3
3 1 .3
8
3 0 .5
3
3 0 .5
2
3 1 .1
1
3 1 .2
2
3 0 .7
9
3 0 .8
8
K r
K r
A
30.88
30.67
30.80
31.41
31.47
31.25
31.17
2
2
2
2.57
2.4
1
1.43
P roj. kaitse
toru
P T 1250N
Sid e kaab
e l
13189 Sold in
a jaam a te
ega ristu m
ise p rofiil, km
0,20 m
õõtkavas 1:100
O Ü
K E SK
K O
N N
A P R O
JEK T
A : R
in gte
e 12, 50105 T
artu T : +372 7305 060
E : kp
@ ke
skkon n ap
roje kt.e
e
V astu
tav sp e tsialist
P ro
je kte
e ris
A llkiri
A llkiri
T ö ö n
im e tu
s
Jo on
ise n im
e tu
s
T öö
te llija
P ro
je kti staad
iu m
M õ õtkava
K u u p äe
v P ro
je kte
e rija
V astu
tav sp e tsialist
M u u d atu
se n
r Se
lgitu s
O b je
kti aad re
ss T öö
n u m
b e r
Joon ise
n u m
b e r
T öö
väljaan d m
ise ae
g
Joon ise
d igiaad
re ss
M T R re
g n r E
P 10769210-0001
P ro
je kte
e rija
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
Ilja G alkin
Ilja G alkin
Sold ina kü
la N arva-Jõe
suu vald
Id a-V
iru m aakon
d
V iru
Ele ktrivõrgu
d O
Ü
1:500
3585 T P
3585_T P _EL-6-02_p
rofiil2
EL-6-02
10.09.2024 R istu
m ise p
rofiil 2
N arva-Jõe
su u lin
nas Sold in
a raud
te e jaam
a e le
ktrivõrgu ga liitu
m ise
p roje
kte e rim
in e
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Keskkonnaprojekt
Registri- või isikukood
10769210
Juriidiline aadress
või elukoht
Tartumaa, Tartu, Ringtee tn 12, 51013
Kontaktaadress
Tartumaa, Tartu, Ringtee tn 12, 51013
Telefon
+372 53481786
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Tööprojekt
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise
3585
Asendiplaan
Seletuskiri
Isikliku kasutusõigusega koormatava ala plaan
Ristlõige
Tehnilised tingimused
2. Objekti asukoht (
Maakond, vald, küla: Narva-Jõesuu linnas, Künnapuu, Peeterristi küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega 13149 Lapiotsa – Soldina tee km 3,29,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
10kV maakaabelliini paigaldamine.
paigaldustööd 2026.a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Maakaabelliin on planeeritud Transpordiameti katastriüksusele, kuna puudub geograafiliselt, tehniliselt ja majanduslikult muu otstarbekam lahendus elektrienergia edastamiseks alajaamast tarbijateni ilma antud maad läbitmata.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Ilja Galkin
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/allkirjastatud digitaalselt/
Taotluse esitamise kuupäev
02.10.2025
Digiallkirjad
Digiallkirjad
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine ja notariaalse isikliku kasutusõiguse lepingute sõlmimine
1. Üldandmed
1.1. Tellija: Viru Elektrivõrgud OÜ, registrikood 10855041, Paul Kerese tn 11, 20309 Narva
1.2. Projekti kood: Inv. 6.41/25.
1.3. Asukoht, piirid: Soldina raudteejaam, 13148 Narva-Arumäe tee T2, Mahtra, Soldina küla
Narva-Jõesuu linn, Ida-Virumaa.
1.4. Katastritunnus: 85101:003:0222; 85101:003:0255; 51401:001:0093; 85101:003:0259; 51401:001:0593
1.5. Maakasutuse: transpordimaa, maatulundusmaa., sihtotstarbeta_maa.
1.6. Projekteerija: valitakse hankemenetluse korras.
1.7. Projekteerimise eesmärk: elektrivarustuse küsimuse lahendamine.
1.8. Projekteerimistingimuste kehtivus: 2026.
1.9. Lähteandmed:
1.9.1. “Ehitusseadustik”, „Seadme Ohutuse Seadus“.
1.9.2. Eestis kehtivad normatiivid, EPN, Eesti Standardid:
Majandus- ja taristuministri määrus nr 97, vastu võetud 17.07.2015 “Nõuded ehitusprojektile”;
1.9.2.1. Eesti Standard EVS 843:2016 “Linnatänavad”;
1.9.2.2. Eesti standard EVS-EN 50522 „Üle 1 kV nimivahelduspingega tugevvoolupaigaldiste maandamine“
1.9.2.3. Eesti standard EVS-EN 61936-1 „Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge”
1.9.2.4. Eesti Standard EVS-HD 60364-5-51 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised.”
1.9.2.5. Eesti Standart EVS-HD 60364-5-54 ”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”
1.9.2.6. Eesti Standart EVS-HD 60364-4-43 ”Ehitiste elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.”
1.9.2.7. Elektrilevi „Võrgustandardid“.
1.9.2.8. Muud kehtivad seadused, normdokumendid ja standardid.
2. Liituja andmed
Avalduse esitaja (elektripaigaldise omanik/volitatu)
ees-ja perekonnanimi/juriidilise isiku nimi, telefon
Eesti Raudtee AS
[email protected]
Liitumispunkti aadress
Soldina raudteejaam, Soldina küla, Narva- Jõesuu linn, Ida-Viru maakond
Liitumispunkti asukoha kirjeldus
näidatud lisatud eskiisil
3. Investeeringuobjekti andmed
Objekti nimetus
Objekti asukoht
näidatud lisatud eskiisil
Andmed objekti koormuse
iseloomustamiseks:
Peakaitsme nimivool [A]
näidatud lisatud eskiisil
4. Tehnilise lahenduse lähteandmed
1-faasilise mahtuvusliku
maaühendusvoolu suurus [A]
toitealajaama 6 kV lattidel
Kuni 15 A.
6/0,4 kV alajaama number/nimetus ja trafo (de) võimsus (ed) [kVA]
Uus proj. AJ-266, 160 kVA
Kaabli mark ja ristlõige [mm2]
-
Muud tingimused
-
5. Eeldatavad tööde mahud, andmed materjalide arvestuseks
Alajaam
Proj. uus alajaama nimetus AJ-266. Alajaama lõplik asukoht valitakse projekteerimise käigus kooskõlastatult võrguettevõtja ja kinnistu omanikuga.
HEKA 1 VM 250 või analoog.
Projekt. alajaama paigaldatakse trafo võimsusega 160 kVA, 6/0,4kV, D/Yn.
MP Sektsioonile näha ette fiider 3*160A jadavinnaklülititega. Jadavinnaklülitid Jean Müller. Projekteerida kommertsmõõtesüsteem voolutrafodega 200/5A, 0,2S alajaamas AJ-266.
Keskpingeliin (-id)
- juhtme/kaabli materjal ja ristlõige[mm2]
- vahetatavad mastid [tk]
- märkused
Projekteerida maakaabel AHXAMK-W 20 kV (min. 70 mm2)olemasolevast õhuliinist 6OL20 M53 kuni uue alajaamani AJ-266.
Releekaitse ja automaatika
Madalpingeliin (-id)
- juhtme/kaabli materjal ja ristlõige[mm2]
- vahetatavad mastid [tk]
- märkused
Samas trassi 6 kV maakaabliga proj. 0,4 kV õhuliini AJ-69 F-6 (AMKA3*70+95) asendamine maakaabelliini lahendusega alates alajaamast AJ-69 kuni mast nr 5. L=200m. Maakaabel min. AXPK 4G120.
Samasse trassi näha ette lisaks 2 reserv kaablikaitsetoru D160mm, 750N.
Jaotus/ Liitumiskilp (-id)
- lüliti (-d) [tk]/ nimivool (-ud) [A]
- kaitseseade(-med)/nimivool(-ud) [A]
- märkused
näidatud lisatud eskiisil
Liitumispunkt (-id)
- lüliti (-d) [tk]/ nimivool (-ud) [A]
- kaitseseade(-med)/nimivool(-ud) [A]
- märkused
Liitumispunkti peakaitse 3*160A.
Märkused
Projekteerimistööde mahus on kasutusõiguste notariaalsete lepingute sõlmimine Viru Elektrivõrgud OÜ kasuks.
6. Projekti koosseis ja vormistamine
6.1. Projekteerimise staadium: tööprojekt.
6.2. Projekt koosneb järgmistest dokumentidest:
6.2.1. seletuskiri;
6.2.2. kooskõlastuste ärakirjad (kooskõlastuste koondtabel peab sisaldama kooskõlastajate kontaktandmeid);
6.2.3. joonised, kus on kajastatud:
6.2.3.1. projektiga haaratud piirkonna plaan (asukoha skeem);
6.2.3.2. projektiga haaratud piirkonna maapinna katete taastamise plaan;
6.2.3.3. projekteeritavate seadmete paigutus;
6.2.3.4. üldised märkused ja viited ning juhised montaažiks;
6.2.3.5.andmed liinide, maanduste, metsaraie, tagastuvate seadmete ja materjalide jne. kohta (soovitav tabeli kujul);
6.2.3.6.projekteeritavad (rekonstrueeritavad, demonteeritavad) objektid, kaabelliinide trassid koos maaüksuste piiridega geodeetilisel alusplaanil ning kindlas mõõtkavas, mis reeglina on:
- M 1:1000 asulavälises osas;
- M 1: 500 või M 1:200 linnas, asulas või mõnes teises tiheasustusega piirkonnas;
6.2.3.7. keeruliste sõlmede (ristmeväljad, mastalajaamad jne.) täpsustavad joonised mahus, mis määravad üheselt asukohad, vastastikuse paiknemise, vahekaugused jm. parameetrid;
6.2.3.8. ühendus- ja arvutusskeemid;
6.2.4. spetsifikatsioonid, kus on antud kõigi põhiliste üldehitusmaterjalide, elektrimaterjalide ja –seadmete loetelu vajalike tarvikute nimetuste, nende tehnilise iseloomustuse ja ainult vajadusel ka tüübitähistega;
6.2.5. ehitusmahtude loetelu (tabeli kujul), kaasa arvatud taastamistööde osas kohaliku omavalitsuse või mõne erikooskõlastuse tingimuste alusel;
6.2.6. lisadokumendid, mis on lisainformatsiooniks projektdokumentatsioonile:
6.2.6.1. lähteülesanne (projekteerimisülesanne);
6.2.6.2. ehitusluba; ehitusloa või -teatise hangib projekteerija, kui kohalik omavalitsus seda nõuab;
6.2.6.3. Kasutusõiguste seadmiseks vajalikud plaanid ja lepingud sõlmib projekteerija;
6.2.6.4. aktid.
6.3. Kasutatav alus peab olema Viru Elektrivõrgud OÜ ja kohaliku omavalitsuse poolt aktsepteeritav. Ei tohi alusplaanina kasutada üle kahe aastat tagasi teostatud mõõdistust.
6.4. Projekteerija on kohustatud hankima kõik vajalikud load ja kooskõlastused.
7. Projektdokumentatsioonile esitatavad nõuded
7.1. Projekteerida võib vastavat litsentsi omav projekteerimisfirma.
7.2. Elektripaigaldise projekt peab olema koostatud mahus, mis vastab projekteerimisülesande tingimustele, võimaldab hinnata tööde hulka ja maksumust, ehitada ja teostada järelevalvet.
7.3. Projekteerimisel arvestada olemasolevate ülekandeliinide trasse ja paigutust ning kehtivaid servituute. Asendiplaanil näidata kõik olemasolevad ja kavandatavad tehnovõrgud. Võtta nõusolek ehitustööde läbiviimiseks projekteeritaval alal olemasolevate, planeeritud ja projekteeritud tehnovõrkude kaitsevööndite valdajatelt ja kooskõlastada kõigi asjast huvitatud organisatsioonide ja asutustega vastavalt kehtivale seadusandlusele.
7.4. Projektlahendused peavad vastama Elektrilevi (0,4 ...20) kV võrgustandarditele ja kehtivatele eeskirjadele, kusjuures Eesti Vabariigi normide puudumisel võib lähtuda projekti tellija teadmisel vastavatest välisriikide või harmoneeritud normdokumentidest, millede sobivust peab projekteerija vajadusel selgitama.
7.5. Projekteerimistöö kiirendamiseks korduvate lahenduste puhul on lubatud kasutada võrgustandardite ja enda poolt varem koostatud jooniste sidumist. Seejuures teeb projekteerija konkreetset olukorda arvestavad parandused ja täpsustused, näitab töö numbri, mille juurde joonis seotakse, paranduse teinud inseneri nime ja kuupäeva ning annab allkirja.
Vastava loata pole lubatud kasutada teise projekteerija poolt välja töötatud originaalmaterjali.
7.6. Viru Elektrivõrgud OÜ elektripaigaldise projektide koostamisel kasutada tingmärke, mis on esitatud ettevõttestandardi P345 0,4 – 20 kV võrgustandard - tingmärgid.
7.7 Ehitustööde käigus tehtavad muudatused, võrreldes projektlahendusega, tuleb kanda kõigile projektijoonistele, mida muudatused puudutavad või asendada vastavad joonised uutega.
Muudatuste ja täienduste nõuetekohasust tuleb kontrollida ning alati kooskõlastada projekteerijaga.
7.8 Töövõtja annab Tellijale Töö (Projekti) üle digitaalselt allkirjastatuna elektroonsel loetaval kujul .PDF formaadis ja lisaks .DWG formaadis Projekti graafilised joonised, asendiplaanid, seadmete skeemid, ning .dxf formaadis plaanid kasutusõiguste seadmiseks ja servituudi ala loomiseks PARI rakenduses.
8. Insenertehnilised eritingimused
8.1. Kaablitrassi valikul lähtuda olemasolevatest detailplaneeringutest, maavalduste piiridest, tehnovõrkudest ja territooriumite sihipärase kasutamise võimalusest.
Eelistada võimalikult lühikest trassi ja minimaalselt ristumisi teedega ja muude tehnovõrkudega.
8.2. Projektdokumentatsioonis näidata ära kõik olemasolevad ja projekteeritavad absoluut- ja suhtelised kaabli paigaldamise kõrgused.
8.3. Kõik ristumised teedega, kõnniteega ja teiste rajatiste trassidega projekteerida vastava klassi kaitsetorudes, nähes ette ühe reservtoru paigaldamise.
8.4. Elektrikaabli paigutamise minimaalne sügavus - normikohane, ristumistel teise tehnovõrkudega ja teedega – normikohane.
8.5. Elektrikaablite, hoonete, rajatiste ja puude vahelised minimaalsed vahemaad – normikohane.
8.6. Näha ette kõikide olemasolevate tehnovõrkude korrasolek ja kaitse
8.7. Näha ette elektrikaablite kaitsemeetmed.
8.8. Esitada transiitkilpide, liitumiskilpide ja maanduskontuuri skeemid, kaablite skeemid, kaablite pinnases paigaldamise ja ristumiste joonised.
9. Lisad
2_Liitumise GIS eskiis (koos täiendustega)
3_Pakkumuse_esitamise_vorm_hankele
4_Hanke_uldtingimused_ver5
5_Kooskolastuse_plank
6_Nouded_0_4_kV_elektrikilpidele_ver3_1_
7_Elektripaigaldise_projekteerimise_toovotulepingu_tuuptingimused
Koostas: Julia Ryzhankova
M 1:4 428
20.03.2025 VIR
U ELEKTR
IVÕ R G U D O Ü
Joonise nim etus:
ELEKTR ILIIN
ID E PLAAN
0 0,1
0,2 0,05
km
/
Valge 4
11413 Tallinn
[email protected]
Meie 10.09.2025
TEHNILISTE TINGIMUSTE TAOTLUS PROJEKTEERIMISTÖÖDEKS
Projekt
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine, 3585
Projekteerija
OÜ Keskkonnaprojekt
Tellija
Viru Elektrivõrgud OÜ
OÜ Keskkonnaprojekt koostab Ida-Viru maakonnas Soldina külas KP, MP maakaaablite projekti.
Projekteeritava tehnovõrgu kokkupuude riigiteega on järgmine:
ristumine (maakaabelliin)
13149 Lapiotsa-Soldina tee T1
3.29 km-l
Tingimused palume saata e-posti aadressil: [email protected]
Lugupidamisega,
/allkirjastatud digitaalselt/
Ilja Galkin
OÜ Keskkonnaprojekt
projektijuht
[Lisa 1] Ristumise asukoha plaan
Ilja Galkin, tel 53481786
[email protected]
Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee
Registrikood 70001490
Ilja Galkin
OÜ KESKKONNAPROJEKT
Ringtee 12
51013, Tartu, Tartu maakond
Teie 10.09.2025
Meie 25.09.2025 nr 7.1-2/25/15285-2
Nõuded elektripaigaldiste ja tehnovõrkude
projekteerimiseks riigiteede nr 13149 ja nr 13148
tee piirides ja tee kaitsevööndis Soldina külas
Ida-Virumaal
Olete taotlenud Transpordiameti nõudeid elektripaigaldiste ja ehitiste projekteerimiseks, milles
kavandatakse elektri maakaablite ja elektrikilpide (edaspidi tehnovõrgud) rajamist riigiteede maaüksuste
piirides (teemaal) ja tee kaitsevööndis Soldina külas Narva-Jõesuu linnas Ida-Virumaal. Taotlusele on
lisatud eeldatav trassi kulgemise asendiplaani joonis 3585 nr EL-4-01.
Tehnovõrkude eeldatav projekteerimine ja ehitustööd esitatud joonise järgi jäävad riigiteede nr 13149
Lapiotsa – Soldina tee km 3,29-2,50 ja nr 13148 Narva – Arumäe tee km 4,33-4,36 tee piiridesse (teemaale)
ja tee kaitsevööndisse.
Juhime tähelepanu, et mitme planeerimismenetluse (projekteerimise) samaaegsel läbiviimisel peavad
pädevad asutused püüdma planeeringute (projektide) omavahelist vastuolu (konflikti) vältida.
Võttes aluseks ehitusseadustiku (EhS) § 13, § 19, § 24, § 31, § 70, § 71, § 72, § 92, § 97, § 99 ning
Transpordiameti põhimääruse esitame nõuded tehnovõrkude projekteerimiseks ning ehitamiseks riigiteede
tee piirides (teemaal) ja tee kaitsevööndis:
1. Tehnovõrkude projekteerimisel tuleb arvestada piirkonnas juba algatatud ja töös olevate projektide ja
planeeringutega.
2. Projekt tuleb koostada vastavalt selle tehnovõrgu projekteerimisnormidele ja riigiteede tee piirides Tee
projekteerimise normidele (EhS § 99 lg 4).
3. Tehnovõrkude projekteerimisel ja ehitustöödel riigiteede piirides tuleb juhinduda Transpordiameti
tüüpnõuetest: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ (Nõuded) , asub:
https://transpordiamet.ee/riigiteede-juhendid#tehnovorgud .
4. Kaevetöödel ja lahtiste kaevikute kavandamisel tuleb juhinduda Tööinspektsiooni juhendist
„Tööohutus ehitusplatsil, 2022 EST“, asub: https://www.ti.ee/ennetus-ja-
teave/infomaterjalid/trukised .
5. Varisemisnurk millega me tehnovõrkude paigaldamisel kaevetöödel piki teed nõustume (mitte järsem)
on 1:3/4 (53°) eeldades A-tüüpi pinnast vt „Tööohutus ehitusplatsil.
6. Kavandades ehitisi (sh mastid, kapid jne) või rajatisi riigitee tee piirides ja tee kaitsevööndis tuleb
juhinduda „Tee projekteerimise normid“ (EhS § 99 lg 4) sätestatust (edaspidi Normid).
7. Enne riigitee teemaale sisenemist tuleb alati kaaluda alternatiivseid lahendusi (sh naaberkinnistud).
Tuleb arvestada, et riigitee teemaad saab kasutada ainult tee toimimise vajadustest üle jääva vaba maa
olemasolul. Vastavalt riigivaraseaduse § 15 lg 2 ei anta riigivara kasutamiseks, kui kasutamiseks
andmine raskendaks oluliselt selle varaga seotud riigivara otstarbekohast kasutamist või muudaks selle
võimatuks.
8. Tehnovõrkude projekti plaanijoonistel ja ristlõikejoonistel tuleb näidata ehitustehnoloogia sh kinnisel
meetodil tehnovõrkude ehitamisel puurkaevikute asukohad, lähima lahtise kaeviku ääre kaugus riigitee
asfaltkatte servast.
2 (2)
9. Joonised tuleb esitada ka dwg formaadis.
10. Projekti koosseisus peavad olema ka Isikliku kasutusõiguse (IKÕ) plaanid riigiteede tee piirides.
11. Projektis (seletuskiri, joonised) tuleb selgitada kuidas on ette nähtud ehitustööde tehnoloogia riigiteede
teemaal ja tee kaitsevööndis.
12. Kui uute tehnovõrkude projekteerimistööde ja ehitustöödega sisenetakse riigiteede kaitsevööndisse või
riigitee tee piiridesse, siis palume projektid kooskõlastada Transpordiametiga (EhS § 70, § 71, § 72, §
99 lg 3).
Väljastatud nõuded kehtivad 2 aastat väljaandmise kuupäevast.
Järelevalvet „Ehitusseadustiku“ ja „Liiklusseaduse“ ning esitatud nõuete täitmise üle riigitee ja selle
kaitsevööndi ulatuses teostab Transpordiamet sama seadusega kehtestatud korras.
Lugupidamisega
(allkirjastatud digitaalselt)
Arvo Veltri
peaspetsialist
planeerimise osakonna tehnovõrkude üksus
Lisa: 3585_TT-taotlus_Transpordiamet.asice
Arvo Veltri
5164006, [email protected]
51401:001:0593 Vaksali tn 1a
85101:001:0888 Korterite tn 8a
85101:003:0259 13149 Lapiotsa-Soldina tee T1
A
1W1
1W1
1W1
1W1 POS 1
Isikliku kasutusõiguse seadmise plaan
TINGMÄRGID:
IKÕ seadmise ala 38 m2
Kinnistu piirid
1W2 Projekteeritud 10kV maakaabelliin (1 kaabel trassis)
Jrk nr IKÕ ala Pos nr (plaanil)
Kinnistu registriosa number
Katastriüksuse tunnus, nimi ja sihtotstarve
IKÕ ala pindala m2
5431050 13149 Lapiotsa-Soldina tee T1 Katastritunnus 85101:003:0259 Transpordimaa
1 Pos 1 38m2
Projekteeritava maakaabli pikkus 20m
Projekti nimetus/asukoht
Koostaja Mõõtkava Leht/formaat Kuupäev
Töö nr.
Keskkonnaprojekt OÜ Ilja Galkin
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
1:500 A4 02.10.25
3585
Demonteeritav õhuliin 1W1 Projekteeritud 0,4kV maakaabelliin (1 kaabel trassis)
Asendatav MP õhuliini mast
Projekteeritud tugi
Projekteeritud reservtoru
Tere,
Saadan täiendatud projekt läbivaatamiseks ja kooskõlastamiseks
Tervitades,
Ilja Galkin
Keskkonnaprojekt OÜ
From: Arvo Veltri [mailto:[email protected]]
Sent: Monday, 6 October 2025 09:54
To: Ilja Galkin <[email protected]>
Subject: 3585 Soldina raudteejaama elektriliitumine_TRAM nõuded_06.10.2025
Meie 06.10.2025 nr 7.1-2/25/15285-3
Ilja Galkin
OÜ KESKKONNAPROJEKT
Elektripaigaldidte projekti töö nr 3585
kooskõlastusest keeldumine riigitee nr 13189
tee piirides ja tee kaitsevööndis Soldina külas
Ida-Virumaal
Esitasite Transpordiametile kooskõlastamisele elektripaigaldiste ehitusprojekti milles kavandatakse õhuliinide demonteerimist, alajaama, keskpinge ja madalpinge maakaablite (edaspidi tehnovõrgud) ehitamist riigiteede nr 13148 Narva – Arumäe tee km 4,33-4,36, nr 13149 Lapiotsa – Soldina tee km 3,29-3,50 ja nr 13189 Soldina jaama tee km 0,20-0,73 maaüksuste piires (teemaal) ja tee kaitsevööndis Soldina külas Narva-Jõesuu linnas Ida-Virumaal.
Ei saa nõustuda tehnovõrkude paigutusega riigitee nr 13189 tee piirides km 0,20 -0,73 (EhS § 99 lg 3, lg 4):
- Puudub ristlõikejoonis ristumisel riigitee nr 13189 km 0,20 – palume lisada;
- Puuduvad riigitee nr 13189 km 0,28 teetruubi andmed, kuidas on lahendatud tehnovõrkude ristumine teetruubiga (bet 2x D=1,0 m) – palume selgitada, lahendus kanda joonisele;
- Alajaama esiserv peab riigitee katte servast jääma 5,0 m või kaugemale ja joonisele kandke palun ainult üks lahendus – palume täiendada;
- Maakaablid piki riigiteed nr 13189 km 0,20-0,73 ei saa nõustuda asukohaga riigitee asfaltkattest ca 0,7 m kaugusel, kruuskattega tugipeenras – maakaablid palume nihutada riigitee asfaltkattest 3,0 m kaugusele.
Teiste riigiteede kohta mille tee piirides on tehnovõrke kavandatud märkuseid ei ole.
Palume Projekti täiendada ja lisada vajalikud puuduvad materjalid ning esitada uuesti kooskõlastamisele aadressil [email protected] .
Arvo Veltri
peaspetsialist
Planeerimise osakond
tehnovõrkude üksus
GSM 516 4006
Valge 4/11413 Tallinn/Transpordiamet
From: Ilja Galkin <[email protected]>
Sent: Thursday, October 2, 2025 2:24 PM
To: [email protected]
Cc: 'Arvo Veltri' <[email protected]>
Subject: 3585 Soldina raudteejaama elektriliitumine Narva-Jõesuu linn Ida-Virumaa
Tere,
Saadan projekt läbivaatamiseks ja kooskõlastamiseks
Tervitades,
Ilja Galkin
Keskkonnaprojekt OÜ
From: [email protected] [mailto:[email protected]]
Sent: Thursday, 25 September 2025 10:15
To: OÜ KESKKONNAPROJEKT <[email protected]>
Subject: Kiri
|
Digiallkirjad
Projekteerija
OÜ Keskkonnaprojekt
A: Ringtee 12, 51013 Tartu
T: +372 730 5060
E: [email protected]
Reg kood 10769210
MTR reg nr EP10769210
Tellija
Viru Elektrivõrgud OÜ
Töö nr
3585
A: Paul Kerese tn 11, 20309 Narva
Ehitise aadress
Narva-Jõesuu linn Ida-Virumaa
T: +372 716 6601
E: [email protected]
Reg kood 10855041
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
TÖÖPROJEKT
Projektijuht
Ilja Galkin
A-pädevusklassi tunnistus
nr.EL-107-21
/digitaalselt allkirjastatud/
Käesoleva projekti koostamisest võtsid osa:
Projekteerija Ilja Galkin
[email protected]
tel. +372 53 481 786
SISUKORD
1 Asukoha plaan 3
2 SELETUSKIRI 3
2.1 üldosa 3
2.2 PROJEKTLAHENDUS 5
2.2.1 Lahendus 5
2.2.2 Kaablite paigaldus 5
2.3 Kaitse ja Maandamine 9
2.4 Pinnasekatete taastamine 9
2.5 Tähistuste paigaldus 10
2.6 Käidunõuded 10
3 TÖÖKIRJELDUSED 11
3.1 eHITUSPLATSI ETTEVALMISTUS 11
3.2 Ohutuse tagamine ja liikluse korraldamine 11
3.3 Olemasolevate ehitiste ja rajatistega arvestamine 12
3.4 Töötervishoid ja tööohutusnõuded 12
3.5 Ehitustööde dokumenteerimine ja järelvalve 12
3.6 Tööde kvaliteedinõuded 12
4 teede-ehituse OSA 13
4.1 Teetööde üldised tehnoloogianõuanded 13
4.2 Liikluskorraldus ehituse ajal 14
4.3 Liikluskorraldusvahendid 14
4.4 Kaeviku tagasitäide 14
4.5 Katendi taastamine ja vertikaalplaneering 14
4.6 Haljastus 15
5. materjalide spetsifikatsioon 16
6. TÖÖ MAHUD 17
JOONISED 18
asendiplaan (joonis el-4-01) 18
LISAD 19
VIRU Elektrivõrgud OÜ projekteerimisülesanne 19
kooskõlastuste koondtabel ja kooskõlastused 19
1 Asukoha plaan
2 SELETUSKIRI
2.1 üldosa
Käesoleva projektiga on lahendatud Ida-Virumaal Narva-Jõesuu linnas, Soldina raudteejaama elektrivõrguga liitumise projekteerimine Projekteerimistöö aluseks on Viru Elektrivõrgud OÜ poolt väljastatud projekteerimisülesanne nr. 6.41/25.
Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:
1. Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ja õigusaktid;
2. VIRU ELEKTRIVÕRGUD OÜ ettevõtte standardid (võrgustandardid), juhendid, normid, nõuded ja teised kehtivad dokumendid
3. EVS 843:2016 Linnatänavad;
4. Eesti standard EVS-EN 50522 „Üle 1 kV nimivahelduspingega tugevvoolupaigaldiste maandamine
5. Eesti standard EVS-EN 61936-1 „Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge”
6. Eesti Standard EVS-HD 60364-5-51 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised.”
7. Eesti Standart EVS-HD 60364-5-54 ”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”
8. Eesti Standart EVS-HD 60364-4-43 ”Ehitiste elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.”
9. Elektrilevi „Võrgustandardid“
10. Eesti Standard EVS 932: 2017 „Ehitusprojekt”
11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.
Narva-Jõesuu linnas kehtivad õigusaktid:
Narva-Jõesuu linna heakorra eeskiri;
Narva-Jõesuu linna kaevetööde eeskiri;
Narva-Jõesuu Linnavolikogu 30.10.2019 määrus nr 74 „Narva-Jõesuu linna jäätmehoolduseeskiri“ (alus: PT lisa 1 p.2.6).
17.07.2015 majandus- ja taristuministri määrus nr 97„Nõuded ehitusprojektile“;
Ehitusprojekt vastab Narva-Jõesuu Linnavalitsuse poolt väljastatud projekteerimistingimustele nr.
Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.
Geodeetilise alusplaani koostaja: Kirjanurk OÜ töö nr.14035G Mõõdistatud: 28.08.2025 Kõrgussõsteem EH2000 / BK77 Koordinaatsüsteem L-EST 97
Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel nind arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Kolm päeva ennem liiniehitustööde algust on ehitajal kohustus teavitada Tellija projektijuhti, käidukorraldajat, mõõtesektorit, kohaliku omavalitsust, tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse kooskolekul enne tööde alustamist.
Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ja seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja taristuministri 13. juuli 2015.a. määrusega nr 90, liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis.
Seadmete parameetrid on antud asendiplaanil ja elektriskeemil. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Uute madalpingeliinide pingestamise käigus kontrollida faasijärjestuse sobivust kõigile kolmefaasilistele tarbijatele. Projekti asendiplaanil on toodud kaablitele horisontaalprojektsioon väärtused ja elektrilised kaablite pikkused. Töömahtude tabelis on toodud kaablitele projektsioon väärtused. Elektrilisel skeemil antud projektsionn väärtused ja elektrilised kaablite pikkused. Spetsifikatsiooni tabelis toodud kaablite pikkused koos 5% varuga.
NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.
2.2 PROJEKTLAHENDUS
2.2.1 Lahendus
KP õhuliini 6OL20 mastist M53 paigaldada KP maakaabelliin kuni asendiplaanil EL-4-02 määratud kohani, Soldina raudteejaama kõrval
Mastile nr.53, kaabli ette paigaldada KP lahkkaitse ja rajada maandus
Samas trassis 6 kV maakaabliga paigaldada alajaamast AJ-69 kuni mastini nr.5, 0,4 kV õhuliini asemele, maakaabelliin.
Samasse trassi paigaldada lisaks 2 reserv kaablikaitsetoru D160mm, 750N.
Asendada KP õ6OL26 mastid nr.56 ja 57 uute toega puitmastidega (11m, Klass3, tanaliithimmutusega)
Õhuliin mastide AJ-69 ja masti nr.5 vahel demonteerida.
Mast nr.5 asendada, mastile rajada maandus.
Proj. alajaamast viia MP maakaabelliin üle 13147 Peeterristi-Kudruküla tee T1 Künnapuu kinnistuni, kuhu paigaldada ühekohaline liitumiskilp Künnapuu kinnitu liitumiseks, asendiplaanil EL-4-01 näidatud kohal, vt asendiplaan EL-4-01
Lisaks paigaldada uue alajaama seina äärde kahekohaline liitumiskilp (In=100A) olemasolevate tarbijate ümber ühendamiseks
13149 Lapiotsa-Soldina teega T1 km 3.29 ristumine teostada kinnisel meetodil, vt profiil EL-6-01
Projekteeritud AJ ja kaablite asukohad looduses on esitatud asendiplaanil EL-4-01.
Projekteeritud AJ parameetrid on toodud elektriskeemil EL-7-03.
Kaablid paigaldada kogu ulatuses kaitsetorusse
Kaugloetavad elektrienergia arvestid tarnib ja paigaldab Viru Elektrivõrgud OÜ.
2.2.2 Kaablite paigaldus
Projekteeritud maakaabli parameetrid koos algus- ja lõpp-punktiga on toodud elektriskeemil, kaabli kulgemine looduses esitatud asendiplaanil, põhimaterjalid koos varuga spetsifitseeritud spetsifikatsioonis ning tööde mahud on esitatud vormikohases tööde mahtude tabelis.
Kaabli paigaldamisel jälgida standardi ning tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.
Maakaabli alla kaevikusse paigaldada liiv (kivises pinnases või kui kaeviku põhi jäetakse tasandamata). Kaablite lubatud paigaldustemperatuuridel lähtuda tootja andmetest.
Haljasala alla paigaldatav maakaabel paigaldada vähemalt 0.7m sügavusele.
Esitatud vahekaugustest pidada kinni, kui ei ole projektis ega kooskõlastuse nõuetes näidatud teisiti.
Ristumisel maa-aluste kommunikatsioonidega tuleb kohale kutsuda vastavate trasside esindajad ja kaabel kaitsta kaablikaitsetoruga (kaabel on ristumiskohast mõlemale poole vähemalt 2m ulatuses paigaldatud torusse) ning juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada ristuvad kommunikatsioonid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga.
Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada haljastus endisele (või maapinna taastamise joonise olemasolul ettenähtud) kujule.
Pärast paigaldustöid tuleb koostada elektripaigaldise teostusjoonised.
Paigaldatavate kaablite minimaalsed püstkaugused ja rööpvahekaugused ristumistel teiste kommunikatsioonidega nähakse ette vastavalt standarditele ja normidele, mis on toodud käesoleva projekti peatükis 1.4 „Normdokumendid“.
Ristumistel teiste maa-aluste kommunikatsioonidega (sidekaablid, vee- ja kanalisatsiooni-, gaasi- ja soojatorustikud) tuleb kohale kutsuda võrguvaldajate esindajad.
Projekteeritud kaabli paiknemise ristuva tehnovõrgu all või kohal määrab tehnovõrgu sügavus. Ristumine olemasoleva tehnovõrguga teostada selle tehnovõrgu alt, kui pealpool pole võimalik kinni pidada nõutavast kujast või ei nõuta teisiti. Vajadusel toestada olemasolevad side- ja elektrikaablid kaevetööde ajaks. Kui kaevamistööde käigus selgub, et maaalused kommunikatsioonid paiknevad teisiti kui geoalusel märgitud, siis teavitada sellest vastavate kommunikatsioonide esindajaid. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi.
Kaevise laius peab võimaldama kaabli (-te) ja kaablikaitsetoru (-de) takistuseta paigaldust, täitepinnasega (ei tohi sisaldada kive ega tükke, mille läbimõõt on üle 20mm) täitmist, pinnase tihendamist, kaitse- ja hoiatuslindi paigaldamist, käsitsi kaevamisel ka töötaja ohutut liikumist kaevise põhjal. Kaablikaeviku pealtlaius määratakse vastavalt pinnase varisemisnurgale. Piiratud ruumi korral pehmes pinnases tuleb kaevise seinad kindlustada.
Kaablikraavi täitematerjalina võib kasutada Elektrilevi OÜ standardis Jtar 1 tabelis „Tagasitäiteliiva struktuuri läbilõige“ toodud struktuuriga liiva. Kaabli kaevis täita täitepinnasega, mis valdavalt ei sisalda üle 20mm suuruseid kive/tükke. Täitmisel pinnas tihendada toru (-de) ümber arvestades pinnase hilisemat vajumist. Kõik kaablikraavid täita tihendatud pinnasega, pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98.
Kaablikaitsetorud peavad vastama standardile EN-EVS 61386-24:2010 „Elektripaigaldustorud / osad 2-4: Erinõuded maa-alustele kaablipaigaldustorudele“. Kaablitorud tuleb vajadusel vahetada sama läbimõõduga painduva toru vastu.
Peale maakaablite paigaldamist teha elektrivarustuse liinide ja maandusseadme teostusjoonised. Peale kaevetööde lõppu tuleb ehitajal teostada katete taastamine.
Eesti Raudtee märkused
Kaabel paigaldada kaitsehülsis kogu raudteemaa ulatuses. Kaitsehülsi pealispinna sügavus raudteemaa ulatuses peab olema vähemalt:
- 2,0 m rööpa tallast;
- 2,0 m maapinnast;
- 1,5 m veeviimari/truubi põhjast.
Horisontaalne vahekaugus raudteerajatisest peab olema vähemalt:
- 5 m 10 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest);
- 5 m perspektiivsete kontaktvõrgu mastide konstruktsioonidest (sh ankurvundamentidest);
- Kaabel paigaldada mitte vähem kui 2 m 0,4 kV õhuliini mastide konstruktsioonidest (sh tõmmitsatest).
Elektrikaablid paigaldada side/turvangukaablite alla.
Paralleelne kulgemine aktsiaselts Eesti Raudtee kommunikatsioonidega - vähemalt 1 m kaugusele kaablikaitsevööndist.
Tagada kommunikatsioonide säilivus ja töö.
Tehnovõrkude horisontaalsed ja vertikaalsed vahekaugused peavad olema kooskõlas EVS 843 nõuetega.
Arvestada raudteemaal sõitva autotranspordi koormusega, mida tekitavad raudtee hooldussõidukid täismassiga 43 t, teljekoormusega 11,5 t.
2.3 Kaitse ja Maandamine
Ehitada alajaamale, mastildele ja kilbile maanduskontuur.
Aalajaama maandustakistus peab olema ≤ 4Ω.
KP masti maandustakistus peab olema ≤ 10Ω.
Ümber alajaama paigaldada potentsiaali ühtlustusring kaugusega 1,0m alajaamast, 0,2-0,3 m sügavusele. Paigaldada elektroodi pikkusega 2,4m, vastavalt vajadusel paigaldada täendav maandus lisaelektroodidega.
Maanduspaigalduse ehitada vastavalt juhendile P393.
Liitumiskilbile ehitada maandus R≤100Ω ning potentsiaalitasandusring (1m kilbi korpusest, P393 / 4 joonis 10) , mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤ 50V. Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7m sügavusele pinnasesse.
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:
PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;
RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpinge elektripaigaldised osa 4-41: Kaitseviisid, Kaitse elektrilöögi eest” punktis 411.3.2.3 toodud nõuetes. Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200Ωm. Juhul, kui pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust siis tuleb paigaldada täiendavaid maanduselektroode. Paese pinnase korral, vajaduse korral ehitada süvamaandur.
NB! Maanduspaigaldiste ehitamistel pidada kinni võrgustandardi juhendist.
2.4 Pinnasekatete taastamine
Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrus 03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja. Vt ka kaevikute ristlõike joonis.
Ehituskaevikust väljakaevatav pinnas ei ole sobiv esmaseks tagasitäiteks ega sobi ehituskaeviku tagasitäitmiseks liikluspiirkonnas (sõiduteedel, kõnniteedel). Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat pinnast.
Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsusega selleks ettenähtud kohta. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.
2.5 Tähistuste paigaldus
Elektrikilbile kinnitada “Elektriohu” märk ja jaotuskilbi/liitumiskilbi number. Maakaabli otsad tuleb tähistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1. Kaabli number; 2. Kaabli tootemark. 3. Kaabli ristlõige. Samuti järgida VIRU ELEKTRIVÕRGUD OÜ võrgustandardeid tähistuste osas.
2.6 Käidunõuded
Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel VIRU ELEKTRIVÕRGUD OÜ hoolduskavade koostamise juhenditest ja nõuetest.
3 TÖÖKIRJELDUSED
3.1 eHITUSPLATSI ETTEVALMISTUS
Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni.
Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu.
Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega.
Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.
Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.
3.2 Ohutuse tagamine ja liikluse korraldamine
1. Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
2. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale.
3. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.
4. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega.
5. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
6. Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes.
7. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud.
8. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.
3.3 Olemasolevate ehitiste ja rajatistega arvestamine
Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.
Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.
Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.
Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.
3.4 Töötervishoid ja tööohutusnõuded
Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratuid nõudeid.
3.5 Ehitustööde dokumenteerimine ja järelvalve
Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda EV “Ehitusseadusest” ja Viru Elektrivõrgud OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu käidukorraldaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid.
Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama :
- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks,
võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.;
- liikluskorraldust
Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.
3.6 Tööde kvaliteedinõuded
Ehitustööde kvaliteedinõuete puhul juhinduda MaaRYL 2010 nõuetest.
4 teede-ehituse OSA
4.1 Teetööde üldised tehnoloogianõuanded
Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses Teetööde tehnilistes kirjeldustes toodule.
Tööd toimuvad vastavuses järgmistele nõuetele:
◦ Linnatänavad. EVS 843-2016;
◦ Maanteeameti koguleheküljel www.mnt.ee rubriigi Juhendid ja juhised alarubriikides Projekteerimisjuhendid; Ehitus, remont, hoole; Liikluskorraldus toodud juhised, juhendid, nõuded, teede projekteerimisnormide muudatusettepanekud ja ministri määrused;
◦ „Tee ehitamise kvaliteedi nõuded“, Majandus- ja taristuminister 03.08.2015 määrus nr 101;
◦ „Tee projekteerimise normid“, Majandus- ja taristuminister 05.08.2015 määrus nr 106;
◦ „Asfaldist katendikihtide ehitamise juhis“:
Transpordiameti maanteehoiuteenistuse direktori korraldus 16.04.2021 nr 1.1-3/21/162;
◦ Asfaldist katendikihtide ehitamise juhis:
https://www.mnt.ee/et/ametist/juhendid/ehitus-ja-remont#5
◦ „Killustikust katendite ehitamise juhend 2012-2“, kinnitatud Maanteeameti peadirektori 30.04.12 käskkirjaga nr 0167;
◦ „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“, kinnitatud Maanteeameti peadirektori 05.01.2016. a käskkirjaga nr 0001;
◦ „Betoonist äärekivid. Nõuded ja katsemeetodid“, EVS-EN 1340:2003 AC:2006;
◦ „Betoonist sillutiskivid. Nõuded ja katsemeetodid“, EVS-EN 1338:2003 AC:2006.
Vastuolude korral erinevates dokumentides tuleb lähtuda Eesti Vabariigi Standarditest (EVS).
Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist.
Ehitaja peab tagama ehitustöödel kvaliteedi vastavalt “Teehoiutööde ehitusjärelvalve kord” Teede-ja sideministeeriumi kehtivatele määrustele.
Täidete ja liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel peab kasutama tihendamisel ka vett. Liivaluste rajamisel tuleb võtte proove vastavalt TSMm nr. 66. Teised kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele. Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle. Katte tihedus peab olema piisav. Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate kommunikatsioonide vigastamist. Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival aastaajal.
Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu pinnas välja kaevata ja asendada sobiliku pinnasega. Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Maanteeameti poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.
4.2 Liikluskorraldus ehituse ajal
Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Nõuded ajutisele liikluskorraldusele” nõudeid. Vastu võetud 13.07.2018 nr 43, RT I, 19.07.2018, 12 , jõustunud 01.01.2019.a.
Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.
Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.
Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.
4.3 Liikluskorraldusvahendid
Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taaspaigaldatakse pärast ehitustööde lõppu (EVS 613:2001 “Liiklusmärgid ja nende kasutamine” muudatus /A1:2008).
4.4 Kaeviku tagasitäide
Kaablikaitsetorude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse kivises pinnases liivalus paksusega 10 cm ja tihendatakse.
Liivalus peab olema stabiilne ja püsiv. Torualuse tihendamisel tuleb saavutada elastsusmoodul vähemalt 120 MPa.
Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,98.
4.5 Katendi taastamine ja vertikaalplaneering
Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.
4.6 Haljastus
Olemasolev ja säilitatav kõrghaljastus
Ehitustööde teostamisel puudele lähemal, kui 2m, tuleb kaevetöid teostada käsitsi, et puu juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale, kui 3m, mis võib kahjustada puu juurestikku (eriti kaskede omi).
Tööde teostamisel on soovitatav kaitsta puid tüvekaitsega, mille kõrgus on umbes 2 meetrit ja mis on valmistatud 25 mm paksusest lauast. Tüvekaitse tuleb paigutada kolmnurkse kujuga umbes 0,5 meetri kaugusele tüvest ning kinnitada maasse löödud vaiadele.
Juhul kui puu juurestik saab kahjustada, tuleb esitada garantiikiri, mis kinnitab asendusistutuste teostamise juhul, kui puu hukkub;
Muru rajamine ja taastamine
Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6,5…7,0. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.
Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseemne spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%.
5. materjalide spetsifikatsioon
6. TÖÖ MAHUD
JOONISED
asendiplaan (joonis el-4-01)
KESKPINGE SKEEM (JOONIS EL-7-01)
MADALPINGE SKEEM (JOONIS EL-7-02)
AJ SKEEM (JOONIS EL-7-03)
AJ PAIGALDUS (JOONIS EL-7-04)
LISAD
VIRU Elektrivõrgud OÜ projekteerimisülesanne
kooskõlastuste koondtabel ja kooskõlastused
2V
2W
1W
2U2N
1V
1U 400
kVA
T1
8 5 1 0 1 :0
0 3 :0
2 3 6
V õ s u
8 5 1 0 1 :0
0 3 :0
2 2 2
S o ld
in a ra
u d te
e ja
a m
5 1 4 0 1 :0
0 1 :0
2 2 7
P u is
e
8 5 1 0 1 :0
0 3 :0
3 2 1
N a fta
b a a s i
3 0 .0
2
3 0 .1
5
30.35
30.40
3 0 .4
1
3 0 .4
4
30.47
30.43
3 0 .4
1
3 0 .3
0
3 0 .6
5 3 0 .3
8
3 0 .5
9
3 0
.7 7
3 0
.6 7
29.39
29.74
2 9
. 4 7
3 0 .7
0 3
0 .7
5 3
0 .7
8
3 0
.6 8
3 0 . 3
5
2 9
.6 0
30 .3
3
3 0
.0 8
3 0
.7 0
3 0
.6 1
2 9
.5 6
3 0
.1 8
3 0
.6 4 3
0 .7
6 3
0 .7
4
2 9 .8
2
3 0
.6 3
3 0 .3
1
3 0 .7
1
3 0
.6 0
3 0 .1
4 3
0 .0
5
3 0
.6 8
3 0
.7 8
3 0
.8 8
3 0
.7 8
3 0
.0 8
3 0
.5 1
3 0
.6 5
3 0
.2 5
3 0
.6 8
3 0
.7 6
3 0 .6
3 3
0 .5
8
2 9 .9
9 2
9 .8
1
3 0 .5
3 3
0 .6
2 3
0 .7
5
2 9
.8 5
2 9 .9
1
3 0
.9 6
3 0
.2 0
3 0 . 5
7
3 0 . 9
0 3 0
.9 6
3 0
.0 1
3 0 .8
3
3 0
. 9 5
3 1
.0 7
3 1
. 0 0
3 0
.1 0
3 0
.1 3
3 0
.7 6
3 0 .8
8
3 0
.1 3
3 0
.7 3
3 0 .7
2 3
0 .7
5
2 9 .9
2
3 0
.7 5
30 .1
3
3 0
.5 9
3 0
.7 7
2 9 .9
7
3 0
.5 3
29.62
29.72
3 0 .2
7 3
0 .2
9
3 0
.6 2
3 0 .7
0 3
0 .7
6
3 0
.7 4
3 0
.4 7
3 0
.8 8
3 0
.6 7
3 0
.8 8
3 0 .7
7
3 1 . 1
4 3
1 .4
1
3 0 .5
5
3 1
.2 3
3 1 .4
0
3 1 .3
4
3 1 .3
6
30.28
3 1 .2
7
3 1 .4
0
3 1 .1
4
3 1
. 1 1
3 1 .2
7
3 1 .2
6
3 1 .3
3
3 0 .4
3
3 0 .1
7
3 0 .5
1 3
0 .6
9
3 0
.1 6
3 0 .5
0
3 1 .4
7
3 1 .2
5
3 1 .3
7 3 1 .1
7
3 1 .0
3
3 1 .3
2 3
1 .4
5
3 1 .4
4
31 .21
3 0 .9
2
31 .40
3 1 .4
3 3 1 .3
8
3 0 .5
3 3
0 . 5
2
3 1 .1
1
3 1
. 2 2
3 0 .7
9
3 0
.4 4
3 0 . 4
7
3 0
.6 9
3 0 .8
8
3 0
.3 8
3 0
.0 0
3 0
.7 2
3 0
.8 3
3 0 .1
3
3 0 .4
6
3 0 .3
2
3 0
.8 1
3 0
.2 8
3 0 . 0
9
3 0
. 8 1
3 1
. 0 3
3 0 .8
5
3 0 .1
8
29.78
3 0
.6 4
30.57
3 0 .7
8
3 0 . 7
1
3 0
.6 8
3 0
.7 2
3 0
.3 0 3 0
.7 3
3 0
.8 6
3 0 .3
3
3 0 .1
2
3 0 .0
0
3 0 .8
8
30.12
3 0
.9 1
3 0 .2
4 30.08
T P T
P
3 0 .8
0
29.69
29.71
30.97
2 9 .7
0
2 9 .6
1 3 0 .9
7
2 9 .8
3 2
9 .8
6
3 1
.0 5
3 0
.8 2
2 9 .8
8 2
9 .7
8
3 0
. 9 4
3 0
.6 3
2 9
.7 9
3 0
.1 4
3 0 .1
6
3 0
.8 1
3 0
.4 8
3 0 .7
4 3 0 .8
6
3 0
.7 1
3 0 .2
7
3 0
. 5 3
3 0 .5
9
3 0 .5
2
3 0 .6
9
3 0 .9
6
3 1 .5
5 3 0 .9
5
30.96 3 0 .7
4
3 0
.9 7
3 1 .0
3 3
1 . 0
6 3
1 . 0
0 3
1 .1
2 3
1 .1
4 3
1 .0
8 3
0 .8
6 3
0 .8
0 3
0 .7
8 3
0 .7
8 3
0 .8
4 3
0 .9
2 3
0 .7
6 3
0 .7
9 3
0 .8
5 3
0 .7
6 3
0 .7
6
3 0 .0
6
3 0 .1
2
3 0
.2 5
3 0
.0 3
3 0
.6 9
3 0 .1
0 3 0
.8 1
2 9
.9 9
3 0 .6
1
2 9
.9 4
3 0
.6 7
3 0
.0 3
3 0
.6 5
3 0 .0
5
3 0
.6 8
3 0
. 0 2
3 0
. 7 5
3 0 .9
8
2 9 .9
4
3 0 .9
9 3
1 .0
7 3
0 .6
9
3 0 .2
3
3 0
.9 1
3 0
.8 6 3
0 .0
5
3 0
.9 5
2 9
.9 0
3 0
.0 2
3 0
.8 5
3 0 .0
1
3 0 .8
6
3 0 .9
7 3
0 .9
0
3 0 .1
0 3
0 .0
1
3 0
.8 6
3 0 .9
0
3 0
.1 2
3 0 .0
4
3 0
.9 2
3 0 .8
8
3 0 .0
5 3
0 .0
5
2 9 .9
9
3 0 .8
3
3 0 .7
7 3
0 .6
8
3 0 .0
2 2
9 .9
7
3 0
.7 1
30 .74
3 0
.0 7
3 0
. 5 8
3 0 .7
6
2 9 .9
2 3
0 .0
3
3 0
.7 9
3 0
.9 1
3 0
. 0 9
3 0
.7 7
3 0
.8 1
3 0
.2 1
3 0 .1
5 3
0 .2
3 3
0 .5
0
3 1 .3
4
3 1 .2
6
3 0 .7
4
3 1
.1 8
3 0
.8 7
3 0 .8
9 3 1 .1
3
3 0
.8 3
3 0
.5 6
3 0
.7 8
3 0 .6
9
3 0 .7
5
31.15
31.19
3 0 .7
4
31.06
30.79 3
0 .8
6 3
0 .9
7
3 1 .2
9
3 0
.9 9
3 1
.0 7
3 1 .2
9
3 1
.3 7
30.96
L
L
3 0 .6
1 3
0 .8
1
3 0
.7 9
K r
K r
A
sild
bet
K r
K r
K r
K r
2 9 .7
9 3
0 .0
8
3 1 .1
9 3
1 .5
7
29.92
bet
K r
Kr
pinnas
K r
k a a
b l id
õ h
u s
N
X =
6 5 8
8 1
5 0
Y = 730700
X =
6 5 8 8
2 0
0
Y = 730750
X =
6 5
8 8
2 0
0
Y = 731100
X =
6 5 8
8 2
5 0
Y = 731050
X =
6 5
8 8 2
5 0
Y = 731150
X =
6 5 8
8 2 0
0
Y = 731200
13189 Sold ina jaam
a te e
km 0.20
5 .1
2
3.33
1.07
2.23
1.2
P roje kte
eritu d A
J n
r.A J
2 6 6
H E
K A
1 V
M 2
5 0
tra fo
g a 1
6 0
k V
A
1 0
,5 (2
1 )/ 0
,4 k
V
P ro jektee
r itud A
J k
õ rg
u s m
ä rk
3 0 .7
0
E
K in
n in
e m ee
tod
K aitse
toru D
=160m m
1250N m
in 1,0m kraavi p
õhja all
O Ü
K E SK
K O
N N
A P R O
JEK T
A : R
in gte
e 12, 50105 T
artu T : +372 7305 060
E: kp @
ke skkon
n ap
roje kt.e
e
V astu
tav sp e tsialist
P ro
je kte
e ris
A llkiri
A llkiri
T ö ö n
im e tu
s
Jo on
ise n
im e tu
s
T öö
te llija
P ro
je kti staad
iu m
M õ õtkava
K u u p äe
v P ro
je kte
e rija
V astu
tav sp e tsialist
M u u d atu
se n
r Se
lgitu s
O b je
kti aad re
ss T öö
n u m
b e r
Joo n ise
n u m
b e r
T öö
väljaan d m
ise ae
g
Joo n ise
d igiaad
re ss
M T R re
g n r E
P 10769210-0001
P ro
je kte
e rija
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
Ilja G alkin
Ilja G alkin
Sold in
a küla N arva-Jõesu
u vald Id
a-V iru
m aakond
V iru
Ele ktrivõrgu
d O
Ü
1:500
3585 T P
3585_T P _EL-4-01_ase
n d ip
laan
EL-4-01
10.09.2024 A se
nd ip
laan
N arva-Jõe
su u lin
n as Sold
in a
rau d tee
jaam a e
le ktrivõrgu
ga liitu m
ise
p rojektee
rim in
e
T IN
G M
Ä R G
ID
P ro
je k te
e rita
v 0 ,4
k V
m a
a k a
a b
e lliin
P ro
je k te
e rita
v K P
m a
s t
P ro
je k te
e rita
v 1 0
k V
m a
a k a
a b
e lliin
P ro
je k te
e rita
v a la
ja a
m
P ro
je k te
e ritu
d m
a a
s is
e n
e to
ru k
in n
is e
l m e
e to
d il -
p u
u rim
is to
ru P
E , 1
2 5
0 N
S u
u n
d p
u u
rim is
e lõ
p u
- ja a
lg u
s k a
e vik
(1 ,5
x 1 ,0
m )
2V2W
1 W
2 U 2N
1V 1U
40 0 kVAT 1
P ro
je k te
e rita
v M P
m a
s t
P ro
je k te
e rita
v tu g
i
P ro
je k te
e rita
v re s e
rvto ru
T ra
s s i ra
ie a
la 1
,5 +
1 ,5
m
T a
a s ta
ta v h
a lja
s a
la m
2
P ro
je k te
e rita
v K P
jä tk
u m
u h
v
R u
d te
e k
a its
e vö
ö n
d
1W1
1W1
1W1
1W1
1W1 1W1
1W1 1W1
1W1 1W1
1W1 1W1
1W1
1W1 1W1 1W1
13149 Lapiotsa-Soldina tee T1 km 3.29
Mast nr.5 asendada
Mastile rajada maandus
85101:001:0736Vaksali tn 1
85101:003:0149Soldina alajaam
51401:001:0593Vaksali tn 1a
85101:003:025513148 Narva-Arumäe tee T2
51401:001:0093Mahtra 85101:003:025913149 Lapiotsa-Soldina tee T1
31.41
30.55
31.23
31.40
31.34
31.36
3 0 .2
8
31.27
31.40
30.53
31.12
31.52
31.67
30.82
31.45
30.65
31.53
31.64
31.54
30.41
30.51
30.36
31.53
31.49
30.15
30.00
31.39
31.26
30.01
29.85
31.25
31.23
29.82
29.86
31.22
31.22
31.07
29.91
29.88
31.21
31.28
30.02
30.21
3 0 .1
8 3
0 .1
3
30.29
30.22
31.38
31.41
30.21
31.28
31.43
30.43
31.37
30.24
30.24 30.41
30.19
30.21
30.14
30.03
29.91
30.34
30.38
30.19
29.92
30.48
30.42
30.04 29.86
30.22
31.51
30.62
30.94 30.61
30.86
30.65 30.72
30.57 30.67
30.59
30.87
31.11
30.89
30.52
31.17
30.63
30.97
30.99
30.98 30.57
31.08
30.72
30.91
31.01
31.36
31.16 31.13
3 0 .6
9
30.57
31.17
3 1 .0
0
30.70
30.73
30.69
30.92
30.90
31.20
31.01
31.03
31.12
31.10
31.10
31.13
31.12
3 1 .2
2 3
1 .1
2
31.02
31.24
31.14
31.11
31.27
31.26
31.20
31.33
30.43
30.17
30.51 30.69
30.16
30.50
31.47
31.25
31.37
31.17
31.03
31.32 31.45
31.44
31.21 30.92
31.40 31.43
31.38
30.53
pinnastee
p in
n a s t e
e
kuur
Kr
Kr
Kr
Kr
A
A
A
A
A
A
Kr
29.87
30.49 30.50
30.78
30.69
30.56 30.49
3 0
.6 4
3 0
.7 0
3 0
.7 5
re h
v id
N
X = 6588300
Y =
7 3 1
6 5 0
X = 6588350
Y =
7 3
1 6
0 0
orient
orient
13189 Soldina jaama tee km 0.20
1 .0
7
2 .2
3
1 .3
7
2 .0
8
2 .1
8
Projekteeritud maakaabel ****** AHXAMK-W-3*120/35 mastist M53 kuni AJni 266 LTRASS=990m/LKAABEL=1058m
Kaitsetorus PT750N D=160mm L=721m Kaitsetorus PT1250N D=160mm L=269m
Projekteeritud maakaabel AXPK4G120, AJ69 F6 kuni mastini nr.5 LTRASS=199m/LKAABEL=225m
Kaitsetorus PT750N D=110mm L=252m Kaitsetorus PT1250N D=110mm L=147m
+2 reservtorud D=160mm L=199m (2xPT1250N L=147m, 2xPT750N L=52m) Sügavusel:
Punktist A pinktini B - 0,7m Punktist B punktini C - 1,5m Punktist C punktini D - 0,7m Punktist D punktini E - 2,0m
6OL20 mast M53 asendada Mastile, proj KP kaabli ette paigaldada
lahkkaitse L33G ja rajada maandus
A
A
B
C
D
OÜ KESKKONNAPROJEKT A: Ringtee 12, 50105 Tartu T: +372 7305 060 E: [email protected]
Vastutav spetsialist
Projekteeris
Allkiri
Allkiri
Töö nimetus
Joonise nimetus
Töö tellija
Projekti staadium
Mõõtkava
Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus
Objekti aadress Töö number
Joonise number
Töö väljaandmise aeg
Joonise digiaadress
MTR reg nr EP10769210-0001
Projekteerija
/allkirjastatud
digitaalselt/
/allkirjastatud
digitaalselt/
Ilja Galkin
Ilja Galkin
Soldina küla Narva-Jõesuu vald Ida-Viru maakond
Viru Elektrivõrgud OÜ
1:500
3585TP
3585_TP_EL-4-01_asendiplaan
EL-4-01
10.09.2024Asendiplaan
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
TINGMÄRGID
Projekteeritav 0,4kV maakaabelliin
Projekteeritav KP mast
Projekteeritav 10kV maakaabelliin
Projekteeritav alajaam
Projekteeritud maasisene toru kinnisel meetodil -
puurimistoru PE, 1250N
Suundpuurimise lõpu- ja alguskaevik (1,5 x 1,0m)
2V 2W1W
2U 2
N
1V 1U
4 00
k VA
T 1
Projekteeritav MP mast
Projekteeritav tugi
Projekteeritav reservtoru
Trassi raieala 1,5+1,5m
Taastatav haljasala m2
Projekteeritav KP jätkumuhv
Rudtee kaitsevöönd
30.65
31.53
31.64
30.51
30.36
31.53
A
1 W
1
1W11W11W11W1
31.53
30.65
31.64
31.53
30.36
30.51
2 .9
9
1.31
2.29
2.45
2.44
1.04
P roj. kaitse
toru
P T 1250N
13149 Lap iotsa-Sold
in a te
ega T 1 ristum
ise p rofiil, km
3.29 m
õõtkavas 1:100
OÜ KESKKONNAPROJEKT A: Ringtee 12, 50105 Tartu T: +372 7305 060 E: [email protected]
Vastutav spetsialist
Projekteeris
Allkiri
Allkiri
Töö nimetus
Joonise nimetus
Töö tellija
Projekti staadium
Mõõtkava
Kuupäev Projekteerija Vastutav spetsialistMuudatuse nr Selgitus
Objekti aadress Töö number
Joonise number
Töö väljaandmise aeg
Joonise digiaadress
MTR reg nr EP10769210-0001
Projekteerija
/allkirjastatud
digitaalselt/
/allkirjastatud
digitaalselt/
Ilja Galkin
Ilja Galkin
Soldina küla Narva-Jõesuu vald Ida-Viru maakond
Viru Elektrivõrgud OÜ
1:500
3585TP
3585_TP_EL-6-01_profiil1
EL-6-01
10.09.2024Ristumise profiil 1
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
3 0 .8
8
3 0 .6
7
3 0 .8
8
3 0 .7
7
3 1 .1
4
3 1 .4
1
3 0 .5
5 3 1 .2
3
3 1 .4
0
3 1 .3
4
3 1 .3
6
3 0 .4
3 3
0 .5
0
3 1 .4
7
3 1 .2
5
3 1 .3
7
3 1 .1
7
3 1 .4
4
3 1 .2
1
3 0 .9
2
3 1 .4
0 3
1 .4
3
3 1 .3
8
3 0 .5
3
3 0 .5
2
3 1 .1
1
3 1 .2
2
3 0 .7
9
3 0 .8
8
K r
K r
A
30.88
30.67
30.80
31.41
31.47
31.25
31.17
2
2
2
2.57
2.4
1
1.43
P roj. kaitse
toru
P T 1250N
Sid e kaab
e l
13189 Sold in
a jaam a te
ega ristu m
ise p rofiil, km
0,20 m
õõtkavas 1:100
O Ü
K E SK
K O
N N
A P R O
JEK T
A : R
in gte
e 12, 50105 T
artu T : +372 7305 060
E : kp
@ ke
skkon n ap
roje kt.e
e
V astu
tav sp e tsialist
P ro
je kte
e ris
A llkiri
A llkiri
T ö ö n
im e tu
s
Jo on
ise n im
e tu
s
T öö
te llija
P ro
je kti staad
iu m
M õ õtkava
K u u p äe
v P ro
je kte
e rija
V astu
tav sp e tsialist
M u u d atu
se n
r Se
lgitu s
O b je
kti aad re
ss T öö
n u m
b e r
Joon ise
n u m
b e r
T öö
väljaan d m
ise ae
g
Joon ise
d igiaad
re ss
M T R re
g n r E
P 10769210-0001
P ro
je kte
e rija
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
/ a llk
irja sta
tu d
d ig
ita a lse
lt/
Ilja G alkin
Ilja G alkin
Sold ina kü
la N arva-Jõe
suu vald
Id a-V
iru m aakon
d
V iru
Ele ktrivõrgu
d O
Ü
1:500
3585 T P
3585_T P _EL-6-02_p
rofiil2
EL-6-02
10.09.2024 R istu
m ise p
rofiil 2
N arva-Jõe
su u lin
nas Sold in
a raud
te e jaam
a e le
ktrivõrgu ga liitu
m ise
p roje
kte e rim
in e
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Keskkonnaprojekt
Registri- või isikukood
10769210
Juriidiline aadress
või elukoht
Tartumaa, Tartu, Ringtee tn 12, 51013
Kontaktaadress
Tartumaa, Tartu, Ringtee tn 12, 51013
Telefon
+372 53481786
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Tööprojekt
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise
3585
Asendiplaan
Seletuskiri
Isikliku kasutusõigusega koormatava ala plaan
Ristlõige
Tehnilised tingimused
2. Objekti asukoht (
Maakond, vald, küla: Narva-Jõesuu linnas, Künnapuu, Peeterristi küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega 13149 Lapiotsa – Soldina tee km 3,29,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
10kV maakaabelliini paigaldamine.
paigaldustööd 2026.a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Maakaabelliin on planeeritud Transpordiameti katastriüksusele, kuna puudub geograafiliselt, tehniliselt ja majanduslikult muu otstarbekam lahendus elektrienergia edastamiseks alajaamast tarbijateni ilma antud maad läbitmata.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Ilja Galkin
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/allkirjastatud digitaalselt/
Taotluse esitamise kuupäev
02.10.2025
Digiallkirjad
Digiallkirjad
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine ja notariaalse isikliku kasutusõiguse lepingute sõlmimine
1. Üldandmed
1.1. Tellija: Viru Elektrivõrgud OÜ, registrikood 10855041, Paul Kerese tn 11, 20309 Narva
1.2. Projekti kood: Inv. 6.41/25.
1.3. Asukoht, piirid: Soldina raudteejaam, 13148 Narva-Arumäe tee T2, Mahtra, Soldina küla
Narva-Jõesuu linn, Ida-Virumaa.
1.4. Katastritunnus: 85101:003:0222; 85101:003:0255; 51401:001:0093; 85101:003:0259; 51401:001:0593
1.5. Maakasutuse: transpordimaa, maatulundusmaa., sihtotstarbeta_maa.
1.6. Projekteerija: valitakse hankemenetluse korras.
1.7. Projekteerimise eesmärk: elektrivarustuse küsimuse lahendamine.
1.8. Projekteerimistingimuste kehtivus: 2026.
1.9. Lähteandmed:
1.9.1. “Ehitusseadustik”, „Seadme Ohutuse Seadus“.
1.9.2. Eestis kehtivad normatiivid, EPN, Eesti Standardid:
Majandus- ja taristuministri määrus nr 97, vastu võetud 17.07.2015 “Nõuded ehitusprojektile”;
1.9.2.1. Eesti Standard EVS 843:2016 “Linnatänavad”;
1.9.2.2. Eesti standard EVS-EN 50522 „Üle 1 kV nimivahelduspingega tugevvoolupaigaldiste maandamine“
1.9.2.3. Eesti standard EVS-EN 61936-1 „Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge”
1.9.2.4. Eesti Standard EVS-HD 60364-5-51 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised.”
1.9.2.5. Eesti Standart EVS-HD 60364-5-54 ”Ehitiste elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.”
1.9.2.6. Eesti Standart EVS-HD 60364-4-43 ”Ehitiste elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.”
1.9.2.7. Elektrilevi „Võrgustandardid“.
1.9.2.8. Muud kehtivad seadused, normdokumendid ja standardid.
2. Liituja andmed
Avalduse esitaja (elektripaigaldise omanik/volitatu)
ees-ja perekonnanimi/juriidilise isiku nimi, telefon
Eesti Raudtee AS
[email protected]
Liitumispunkti aadress
Soldina raudteejaam, Soldina küla, Narva- Jõesuu linn, Ida-Viru maakond
Liitumispunkti asukoha kirjeldus
näidatud lisatud eskiisil
3. Investeeringuobjekti andmed
Objekti nimetus
Objekti asukoht
näidatud lisatud eskiisil
Andmed objekti koormuse
iseloomustamiseks:
Peakaitsme nimivool [A]
näidatud lisatud eskiisil
4. Tehnilise lahenduse lähteandmed
1-faasilise mahtuvusliku
maaühendusvoolu suurus [A]
toitealajaama 6 kV lattidel
Kuni 15 A.
6/0,4 kV alajaama number/nimetus ja trafo (de) võimsus (ed) [kVA]
Uus proj. AJ-266, 160 kVA
Kaabli mark ja ristlõige [mm2]
-
Muud tingimused
-
5. Eeldatavad tööde mahud, andmed materjalide arvestuseks
Alajaam
Proj. uus alajaama nimetus AJ-266. Alajaama lõplik asukoht valitakse projekteerimise käigus kooskõlastatult võrguettevõtja ja kinnistu omanikuga.
HEKA 1 VM 250 või analoog.
Projekt. alajaama paigaldatakse trafo võimsusega 160 kVA, 6/0,4kV, D/Yn.
MP Sektsioonile näha ette fiider 3*160A jadavinnaklülititega. Jadavinnaklülitid Jean Müller. Projekteerida kommertsmõõtesüsteem voolutrafodega 200/5A, 0,2S alajaamas AJ-266.
Keskpingeliin (-id)
- juhtme/kaabli materjal ja ristlõige[mm2]
- vahetatavad mastid [tk]
- märkused
Projekteerida maakaabel AHXAMK-W 20 kV (min. 70 mm2)olemasolevast õhuliinist 6OL20 M53 kuni uue alajaamani AJ-266.
Releekaitse ja automaatika
Madalpingeliin (-id)
- juhtme/kaabli materjal ja ristlõige[mm2]
- vahetatavad mastid [tk]
- märkused
Samas trassi 6 kV maakaabliga proj. 0,4 kV õhuliini AJ-69 F-6 (AMKA3*70+95) asendamine maakaabelliini lahendusega alates alajaamast AJ-69 kuni mast nr 5. L=200m. Maakaabel min. AXPK 4G120.
Samasse trassi näha ette lisaks 2 reserv kaablikaitsetoru D160mm, 750N.
Jaotus/ Liitumiskilp (-id)
- lüliti (-d) [tk]/ nimivool (-ud) [A]
- kaitseseade(-med)/nimivool(-ud) [A]
- märkused
näidatud lisatud eskiisil
Liitumispunkt (-id)
- lüliti (-d) [tk]/ nimivool (-ud) [A]
- kaitseseade(-med)/nimivool(-ud) [A]
- märkused
Liitumispunkti peakaitse 3*160A.
Märkused
Projekteerimistööde mahus on kasutusõiguste notariaalsete lepingute sõlmimine Viru Elektrivõrgud OÜ kasuks.
6. Projekti koosseis ja vormistamine
6.1. Projekteerimise staadium: tööprojekt.
6.2. Projekt koosneb järgmistest dokumentidest:
6.2.1. seletuskiri;
6.2.2. kooskõlastuste ärakirjad (kooskõlastuste koondtabel peab sisaldama kooskõlastajate kontaktandmeid);
6.2.3. joonised, kus on kajastatud:
6.2.3.1. projektiga haaratud piirkonna plaan (asukoha skeem);
6.2.3.2. projektiga haaratud piirkonna maapinna katete taastamise plaan;
6.2.3.3. projekteeritavate seadmete paigutus;
6.2.3.4. üldised märkused ja viited ning juhised montaažiks;
6.2.3.5.andmed liinide, maanduste, metsaraie, tagastuvate seadmete ja materjalide jne. kohta (soovitav tabeli kujul);
6.2.3.6.projekteeritavad (rekonstrueeritavad, demonteeritavad) objektid, kaabelliinide trassid koos maaüksuste piiridega geodeetilisel alusplaanil ning kindlas mõõtkavas, mis reeglina on:
- M 1:1000 asulavälises osas;
- M 1: 500 või M 1:200 linnas, asulas või mõnes teises tiheasustusega piirkonnas;
6.2.3.7. keeruliste sõlmede (ristmeväljad, mastalajaamad jne.) täpsustavad joonised mahus, mis määravad üheselt asukohad, vastastikuse paiknemise, vahekaugused jm. parameetrid;
6.2.3.8. ühendus- ja arvutusskeemid;
6.2.4. spetsifikatsioonid, kus on antud kõigi põhiliste üldehitusmaterjalide, elektrimaterjalide ja –seadmete loetelu vajalike tarvikute nimetuste, nende tehnilise iseloomustuse ja ainult vajadusel ka tüübitähistega;
6.2.5. ehitusmahtude loetelu (tabeli kujul), kaasa arvatud taastamistööde osas kohaliku omavalitsuse või mõne erikooskõlastuse tingimuste alusel;
6.2.6. lisadokumendid, mis on lisainformatsiooniks projektdokumentatsioonile:
6.2.6.1. lähteülesanne (projekteerimisülesanne);
6.2.6.2. ehitusluba; ehitusloa või -teatise hangib projekteerija, kui kohalik omavalitsus seda nõuab;
6.2.6.3. Kasutusõiguste seadmiseks vajalikud plaanid ja lepingud sõlmib projekteerija;
6.2.6.4. aktid.
6.3. Kasutatav alus peab olema Viru Elektrivõrgud OÜ ja kohaliku omavalitsuse poolt aktsepteeritav. Ei tohi alusplaanina kasutada üle kahe aastat tagasi teostatud mõõdistust.
6.4. Projekteerija on kohustatud hankima kõik vajalikud load ja kooskõlastused.
7. Projektdokumentatsioonile esitatavad nõuded
7.1. Projekteerida võib vastavat litsentsi omav projekteerimisfirma.
7.2. Elektripaigaldise projekt peab olema koostatud mahus, mis vastab projekteerimisülesande tingimustele, võimaldab hinnata tööde hulka ja maksumust, ehitada ja teostada järelevalvet.
7.3. Projekteerimisel arvestada olemasolevate ülekandeliinide trasse ja paigutust ning kehtivaid servituute. Asendiplaanil näidata kõik olemasolevad ja kavandatavad tehnovõrgud. Võtta nõusolek ehitustööde läbiviimiseks projekteeritaval alal olemasolevate, planeeritud ja projekteeritud tehnovõrkude kaitsevööndite valdajatelt ja kooskõlastada kõigi asjast huvitatud organisatsioonide ja asutustega vastavalt kehtivale seadusandlusele.
7.4. Projektlahendused peavad vastama Elektrilevi (0,4 ...20) kV võrgustandarditele ja kehtivatele eeskirjadele, kusjuures Eesti Vabariigi normide puudumisel võib lähtuda projekti tellija teadmisel vastavatest välisriikide või harmoneeritud normdokumentidest, millede sobivust peab projekteerija vajadusel selgitama.
7.5. Projekteerimistöö kiirendamiseks korduvate lahenduste puhul on lubatud kasutada võrgustandardite ja enda poolt varem koostatud jooniste sidumist. Seejuures teeb projekteerija konkreetset olukorda arvestavad parandused ja täpsustused, näitab töö numbri, mille juurde joonis seotakse, paranduse teinud inseneri nime ja kuupäeva ning annab allkirja.
Vastava loata pole lubatud kasutada teise projekteerija poolt välja töötatud originaalmaterjali.
7.6. Viru Elektrivõrgud OÜ elektripaigaldise projektide koostamisel kasutada tingmärke, mis on esitatud ettevõttestandardi P345 0,4 – 20 kV võrgustandard - tingmärgid.
7.7 Ehitustööde käigus tehtavad muudatused, võrreldes projektlahendusega, tuleb kanda kõigile projektijoonistele, mida muudatused puudutavad või asendada vastavad joonised uutega.
Muudatuste ja täienduste nõuetekohasust tuleb kontrollida ning alati kooskõlastada projekteerijaga.
7.8 Töövõtja annab Tellijale Töö (Projekti) üle digitaalselt allkirjastatuna elektroonsel loetaval kujul .PDF formaadis ja lisaks .DWG formaadis Projekti graafilised joonised, asendiplaanid, seadmete skeemid, ning .dxf formaadis plaanid kasutusõiguste seadmiseks ja servituudi ala loomiseks PARI rakenduses.
8. Insenertehnilised eritingimused
8.1. Kaablitrassi valikul lähtuda olemasolevatest detailplaneeringutest, maavalduste piiridest, tehnovõrkudest ja territooriumite sihipärase kasutamise võimalusest.
Eelistada võimalikult lühikest trassi ja minimaalselt ristumisi teedega ja muude tehnovõrkudega.
8.2. Projektdokumentatsioonis näidata ära kõik olemasolevad ja projekteeritavad absoluut- ja suhtelised kaabli paigaldamise kõrgused.
8.3. Kõik ristumised teedega, kõnniteega ja teiste rajatiste trassidega projekteerida vastava klassi kaitsetorudes, nähes ette ühe reservtoru paigaldamise.
8.4. Elektrikaabli paigutamise minimaalne sügavus - normikohane, ristumistel teise tehnovõrkudega ja teedega – normikohane.
8.5. Elektrikaablite, hoonete, rajatiste ja puude vahelised minimaalsed vahemaad – normikohane.
8.6. Näha ette kõikide olemasolevate tehnovõrkude korrasolek ja kaitse
8.7. Näha ette elektrikaablite kaitsemeetmed.
8.8. Esitada transiitkilpide, liitumiskilpide ja maanduskontuuri skeemid, kaablite skeemid, kaablite pinnases paigaldamise ja ristumiste joonised.
9. Lisad
2_Liitumise GIS eskiis (koos täiendustega)
3_Pakkumuse_esitamise_vorm_hankele
4_Hanke_uldtingimused_ver5
5_Kooskolastuse_plank
6_Nouded_0_4_kV_elektrikilpidele_ver3_1_
7_Elektripaigaldise_projekteerimise_toovotulepingu_tuuptingimused
Koostas: Julia Ryzhankova
M 1:4 428
20.03.2025 VIR
U ELEKTR
IVÕ R G U D O Ü
Joonise nim etus:
ELEKTR ILIIN
ID E PLAAN
0 0,1
0,2 0,05
km
/
Valge 4
11413 Tallinn
[email protected]
Meie 10.09.2025
TEHNILISTE TINGIMUSTE TAOTLUS PROJEKTEERIMISTÖÖDEKS
Projekt
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine, 3585
Projekteerija
OÜ Keskkonnaprojekt
Tellija
Viru Elektrivõrgud OÜ
OÜ Keskkonnaprojekt koostab Ida-Viru maakonnas Soldina külas KP, MP maakaaablite projekti.
Projekteeritava tehnovõrgu kokkupuude riigiteega on järgmine:
ristumine (maakaabelliin)
13149 Lapiotsa-Soldina tee T1
3.29 km-l
Tingimused palume saata e-posti aadressil: [email protected]
Lugupidamisega,
/allkirjastatud digitaalselt/
Ilja Galkin
OÜ Keskkonnaprojekt
projektijuht
[Lisa 1] Ristumise asukoha plaan
Ilja Galkin, tel 53481786
[email protected]
Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee
Registrikood 70001490
Ilja Galkin
OÜ KESKKONNAPROJEKT
Ringtee 12
51013, Tartu, Tartu maakond
Teie 10.09.2025
Meie 25.09.2025 nr 7.1-2/25/15285-2
Nõuded elektripaigaldiste ja tehnovõrkude
projekteerimiseks riigiteede nr 13149 ja nr 13148
tee piirides ja tee kaitsevööndis Soldina külas
Ida-Virumaal
Olete taotlenud Transpordiameti nõudeid elektripaigaldiste ja ehitiste projekteerimiseks, milles
kavandatakse elektri maakaablite ja elektrikilpide (edaspidi tehnovõrgud) rajamist riigiteede maaüksuste
piirides (teemaal) ja tee kaitsevööndis Soldina külas Narva-Jõesuu linnas Ida-Virumaal. Taotlusele on
lisatud eeldatav trassi kulgemise asendiplaani joonis 3585 nr EL-4-01.
Tehnovõrkude eeldatav projekteerimine ja ehitustööd esitatud joonise järgi jäävad riigiteede nr 13149
Lapiotsa – Soldina tee km 3,29-2,50 ja nr 13148 Narva – Arumäe tee km 4,33-4,36 tee piiridesse (teemaale)
ja tee kaitsevööndisse.
Juhime tähelepanu, et mitme planeerimismenetluse (projekteerimise) samaaegsel läbiviimisel peavad
pädevad asutused püüdma planeeringute (projektide) omavahelist vastuolu (konflikti) vältida.
Võttes aluseks ehitusseadustiku (EhS) § 13, § 19, § 24, § 31, § 70, § 71, § 72, § 92, § 97, § 99 ning
Transpordiameti põhimääruse esitame nõuded tehnovõrkude projekteerimiseks ning ehitamiseks riigiteede
tee piirides (teemaal) ja tee kaitsevööndis:
1. Tehnovõrkude projekteerimisel tuleb arvestada piirkonnas juba algatatud ja töös olevate projektide ja
planeeringutega.
2. Projekt tuleb koostada vastavalt selle tehnovõrgu projekteerimisnormidele ja riigiteede tee piirides Tee
projekteerimise normidele (EhS § 99 lg 4).
3. Tehnovõrkude projekteerimisel ja ehitustöödel riigiteede piirides tuleb juhinduda Transpordiameti
tüüpnõuetest: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ (Nõuded) , asub:
https://transpordiamet.ee/riigiteede-juhendid#tehnovorgud .
4. Kaevetöödel ja lahtiste kaevikute kavandamisel tuleb juhinduda Tööinspektsiooni juhendist
„Tööohutus ehitusplatsil, 2022 EST“, asub: https://www.ti.ee/ennetus-ja-
teave/infomaterjalid/trukised .
5. Varisemisnurk millega me tehnovõrkude paigaldamisel kaevetöödel piki teed nõustume (mitte järsem)
on 1:3/4 (53°) eeldades A-tüüpi pinnast vt „Tööohutus ehitusplatsil.
6. Kavandades ehitisi (sh mastid, kapid jne) või rajatisi riigitee tee piirides ja tee kaitsevööndis tuleb
juhinduda „Tee projekteerimise normid“ (EhS § 99 lg 4) sätestatust (edaspidi Normid).
7. Enne riigitee teemaale sisenemist tuleb alati kaaluda alternatiivseid lahendusi (sh naaberkinnistud).
Tuleb arvestada, et riigitee teemaad saab kasutada ainult tee toimimise vajadustest üle jääva vaba maa
olemasolul. Vastavalt riigivaraseaduse § 15 lg 2 ei anta riigivara kasutamiseks, kui kasutamiseks
andmine raskendaks oluliselt selle varaga seotud riigivara otstarbekohast kasutamist või muudaks selle
võimatuks.
8. Tehnovõrkude projekti plaanijoonistel ja ristlõikejoonistel tuleb näidata ehitustehnoloogia sh kinnisel
meetodil tehnovõrkude ehitamisel puurkaevikute asukohad, lähima lahtise kaeviku ääre kaugus riigitee
asfaltkatte servast.
2 (2)
9. Joonised tuleb esitada ka dwg formaadis.
10. Projekti koosseisus peavad olema ka Isikliku kasutusõiguse (IKÕ) plaanid riigiteede tee piirides.
11. Projektis (seletuskiri, joonised) tuleb selgitada kuidas on ette nähtud ehitustööde tehnoloogia riigiteede
teemaal ja tee kaitsevööndis.
12. Kui uute tehnovõrkude projekteerimistööde ja ehitustöödega sisenetakse riigiteede kaitsevööndisse või
riigitee tee piiridesse, siis palume projektid kooskõlastada Transpordiametiga (EhS § 70, § 71, § 72, §
99 lg 3).
Väljastatud nõuded kehtivad 2 aastat väljaandmise kuupäevast.
Järelevalvet „Ehitusseadustiku“ ja „Liiklusseaduse“ ning esitatud nõuete täitmise üle riigitee ja selle
kaitsevööndi ulatuses teostab Transpordiamet sama seadusega kehtestatud korras.
Lugupidamisega
(allkirjastatud digitaalselt)
Arvo Veltri
peaspetsialist
planeerimise osakonna tehnovõrkude üksus
Lisa: 3585_TT-taotlus_Transpordiamet.asice
Arvo Veltri
5164006, [email protected]
51401:001:0593 Vaksali tn 1a
85101:001:0888 Korterite tn 8a
85101:003:0259 13149 Lapiotsa-Soldina tee T1
A
1W1
1W1
1W1
1W1 POS 1
Isikliku kasutusõiguse seadmise plaan
TINGMÄRGID:
IKÕ seadmise ala 38 m2
Kinnistu piirid
1W2 Projekteeritud 10kV maakaabelliin (1 kaabel trassis)
Jrk nr IKÕ ala Pos nr (plaanil)
Kinnistu registriosa number
Katastriüksuse tunnus, nimi ja sihtotstarve
IKÕ ala pindala m2
5431050 13149 Lapiotsa-Soldina tee T1 Katastritunnus 85101:003:0259 Transpordimaa
1 Pos 1 38m2
Projekteeritava maakaabli pikkus 20m
Projekti nimetus/asukoht
Koostaja Mõõtkava Leht/formaat Kuupäev
Töö nr.
Keskkonnaprojekt OÜ Ilja Galkin
Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine
1:500 A4 02.10.25
3585
Demonteeritav õhuliin 1W1 Projekteeritud 0,4kV maakaabelliin (1 kaabel trassis)
Asendatav MP õhuliini mast
Projekteeritud tugi
Projekteeritud reservtoru
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Kiri | 17.10.2025 | 3 | 7.1-2/25/15285-5 | Valjaminev kiri | transpordiamet | OÜ KESKKONNAPROJEKT |
| Narva-Jõesuu linnas Soldina raudteejaama elektrivõrguga liitumise projekteerimine | 02.10.2025 | 1 | 7.1-2/25/15285-3 | Sissetulev kiri | transpordiamet | OÜ KESKKONNAPROJEKT |
| Kiri | 25.09.2025 | 4 | 7.1-2/25/15285-2 | Valjaminev kiri | transpordiamet | OÜ KESKKONNAPROJEKT |
