Jõgeva maakond Mustvee linn Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga
| Dokumendiregister | Transpordiamet |
| Viit | 7.1-2/25/17053-3 |
| Registreeritud | 22.10.2025 |
| Sünkroonitud | 23.10.2025 |
| Liik | Sissetulev kiri |
| Funktsioon | 7.1 Teetaristuga seotud õiguste andmine |
| Sari | 7.1-2 Väliste isikute ehitiste ja lubade kooskõlastamise dokumendid |
| Toimik | 7.1-2/2025 |
| Juurdepääsupiirang | Avalik |
| Juurdepääsupiirang | |
| Adressaat | Elefish OÜ |
| Saabumis/saatmisviis | Elefish OÜ |
| Vastutaja | Elliko Kõiv (Users, Teehoiuteenistus, Planeerimise osakond, Tehnovõrkude üksus) |
| Originaal | Ava uues aknas |
Failid
Tere
Edastan.
Parimate soovidega
Elliko
Kõiv
Tehnovõrkude koordinaator
Planeerimise osakond
Tehnovõrkude üksus
Tel: 57 848 581
E-post: [email protected]
Valge 4 / 11413 Tallinn / Transpordiamet
From: Tanel Heering <[email protected]>
Sent: Tuesday, October 21, 2025 5:38 PM
To: Elliko Kõiv <[email protected]>
Subject: RE: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Jõgeva maakond
Tere!
- Lisatud seletuskirja normdokumentide nimekirja.
- Aastaarv uuendatud.
- Reservpikkus kaabli ühendamiseks kilpi. Kaabli otsad on vaja koorida ja muhvida jne.
- Lisatud tabeli 2.2 alla
- Lisatud peatükki 3.7.3
- Lisatud peatükki 2.2.1
- Muudetud.
- Muudetud.
Muutsin ka lisaks natuke kilbi ja kaablitrassi asukohta. Uus taotlus manuses.
Lugupidamisega,
Tanel Heering
Projekteerija
Elefish OÜ
59002913
From: Elliko Kõiv <[email protected]>
Sent: Friday, October 10, 2025 8:59 AM
To: Tanel Heering <[email protected]>
Subject: RE: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Jõgeva maakond
Tere
Ilmnesid projekti kooskõlastamist takistavad asjaolud, milledest tulenevalt palume projekti korrigeerida:
- Palun lisada seletuskirja, et lähtutud on Transpordiameti nõuetest: MA 2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“.
- Palun vaadata geoaluse andmed üle:
- Mida tähendab siin reserv?
- Seletuskirjast on puudu riigiteemaal tehnovõrgu kulgemise osa (min kaabli sügavus, kaitsetoru tugevus).
- Lisage: teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele.
- Lisage, et riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud.

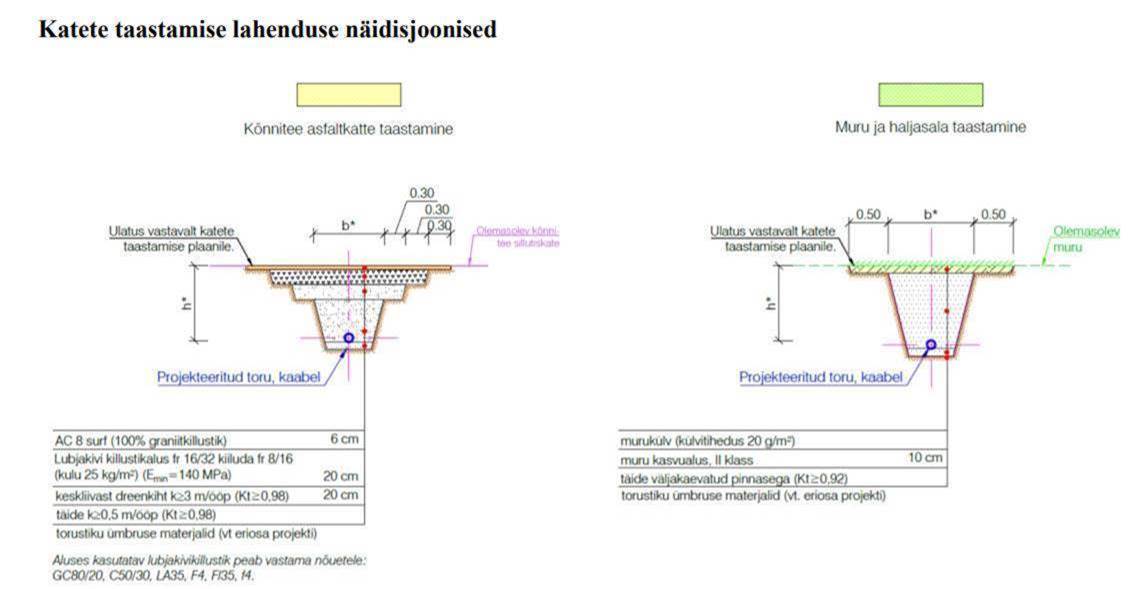

- Teemaa katete taastamise joonis palun näidata astmetena. Näidis TRAM nõuetest.

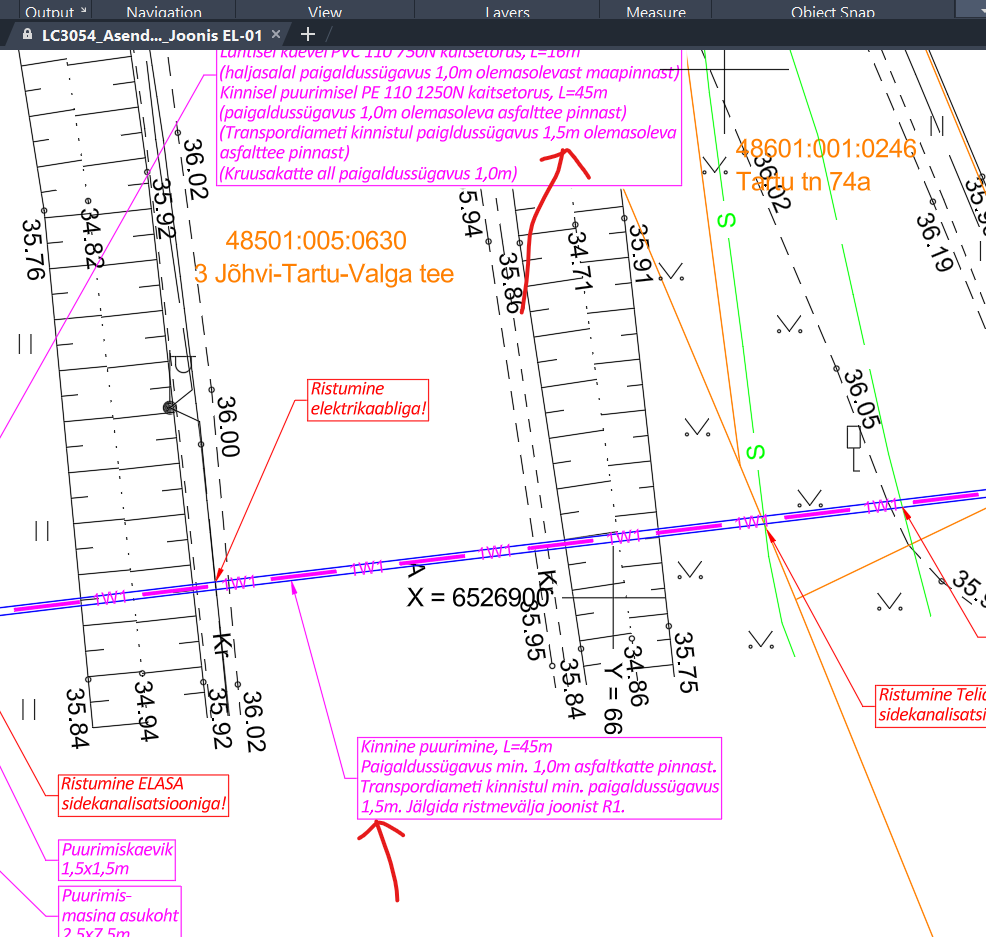

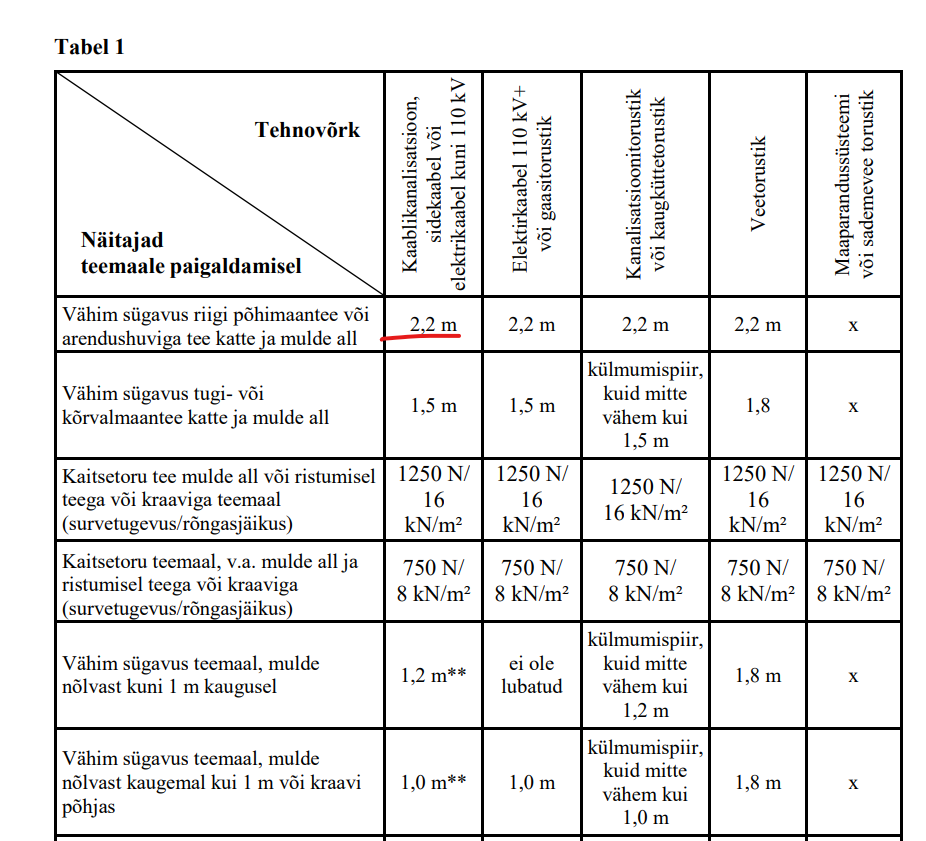

- Riigitee nr 3 korral on tegemist põhimaanteega, kus min kaabli sügavus ristumisel peab olema 2,2m. Palun vaadata üle ja korrigeerida.
Palun esitage korrigeeritud ja digitaalselt allkirjastatud projekt otse minu e-postile.
Parimate soovidega
Elliko
Kõiv
Tehnovõrkude koordinaator
Planeerimise osakond
Tehnovõrkude üksus
Tel: 57 848 581
E-post: [email protected]
Valge 4 / 11413 Tallinn / Transpordiamet
From: Tanel Heering <[email protected]>
Sent: Tuesday, October 7, 2025 3:58 PM
To: Transpordiamet <[email protected]>
Subject: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Jõgeva maakond
Tere!
Projekteerime Elektrilevi OÜ tellimusel Tartu tn 74 kinnistu elektriautode laadimisjaama liitumist 0,4 kV elektrivõrguga. Projekteeritud maakaabel ristub Transpordiameti teega. Palun projekt kooskõlastada.
Lugupidamisega,
Tanel Heering
Projekteerija
Elefish OÜ
59002913
Digiallkirjad
36.01
35.90 36.19
36.17
35.85
35.92 35.94
35.99
35.81
L 35.73
3 5.
71
35.99
36.05
36.02
35.96
35 .85
34.89
35.89
35.73
35.82
35.93 35.94
35.86
34.71
35.91 35.75
34.86
35.84
35.95 35.64
35.51
35.51
35.60
35.70
35.81
36.22
36.19
35.90
36.00
36.22
36.19
35.66
3 5.
63 TP
35.84
34.94
35.92 36.02
36.00 36.02 35.92
34.82
35.76
35.77
34.79
35.94 36.02
3 5.
54
35.48
48501:005:0008 Tartu tn 99a
48601:001:0246 Tartu tn 74a
48501:005:0004 Tartu tn 74
48501:001:0088 Tartu tn 101
48501:005:0630 3 Jõhvi-Tartu-Valga tee
bet.plaat
Kr
Kr
Kr
A Kr
Kr
S S
S S
X = 6526900
Y = 668150
S S
S S
48601:001:0728 Uus-Narva maantee L1
48501:001:0108 Tartu tn 107
1W1 1W1 1W1 1W1
S
N
W E
TINGMÄRGID
IKÕ seadmise ala Katastriüksuse piir
M1:250/A3 Joonis 1
KITSENDUSED K-1. Maaüksusele paigaldatav 0,4kV pingega maakaabelliin on tähistatud
roosaga * Maakaabelliini kaitsevöönd on piki maakaablit kulgev ala, mida mõlemalt
poolt piiravad liini äärmisest kaablist 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
*Elektripaigaldise kaitsevöönd on tähistatud punase viirutatud alaga *Elektripaigaldise isikliku kasutusõiguse ala suurus on ca 69 m²
Pos 1
Koostas: Tanel Heering (Elefish OÜ projekteerija)
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond (töö nr: LC3046)
Projekteeritud maakaabel kaitsetorus1W1
35.90 36.19
36.17
35.85 35.92
35.94
35.99
35.81
L 35.73
3 5.
71
35.99
36.05
36.02
35.96 35
.85
34.89
35.89
35.73
35.82
35.93 35.94
35.86
34.71
35.91 35.75
34.86
35.84
35.95
35.64
35.51
35.51
35.60
35.70
35.81
36.22
36.19
35.90
36.00
36.22
36.19
35.66
3 5.
63
TP
35.84
34.94
35.92 36.02
36.00 36.02 35.92
34.82
35.76
35.77
34.79
35.94 36.02
3 5.
54
35.48
48501:005:0008 Tartu tn 99a
48601:001:0246 Tartu tn 74a
48501:005:0004 Tartu tn 74
48501:001:0088 Tartu tn 101
48501:005:0630 3 Jõhvi-Tartu-Valga tee
bet.plaat
Kr
Kr
Kr
A Kr
Kr
S S
S
X = 6526900
Y = 668150
S S
S S
48601:001:0728 Uus-Narva maantee L1
48501:001:0108 Tartu tn 107
1W1 1W1 1W1 1W1
38.00 37.00 36.00 35.00 34.00
R1 1:250
33.00 32.00 31.00
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
1W1 1W1
1W1 1W1 1W1 1W1
1W1
48501:005:0004 Tartu tn 74
48501:005:0630 3 Jõhvi-Tartu-Valga tee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
ca 3.3m
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
34m
ca 1.8mca 1.7m
1,0m
HALJASALA ALL mehaaniline lahtine kaeve,
(üks kaabel kaevikus ja torus). Murukatte taastamine.
0.1
Kasvupinnas, h=15cm Kaeviku tagasitäide (Kt=0.92, Kf≥0.5 m/ööp)
min 0.4
0.1-0.3
Märkelint
Muru seeme
Olemasolev murukate
0.15
Toru alus - liiv 10cm (kivises pinnases)
min 0.1
0.5 0.5
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
S
N
W E
TINGMÄRGID Projekteeritud 0,4 kV maakaabel kaitsetorus1W1
Projekteeritud tarbijakaabli kaitsetoru Projekteeritud liitumiskilp Projekteeritud maanduspaigaldis Katastriüksuse piir Transpordiameti kaitsevöönd Puurimiskaevik Puurimismasina asukoht
Projekteeritud 0,4 kV maakaabel puurimistorus1W1
Olemasolev sidekanalisatsioonS
Olemasolev maakaabel
[email protected] 59002913
Tanel Heering
14217559
ASENDIPLAAN Ver 1
01 M 1:250/A3
LC3046 Pillikoori põik 2/2-6, Lohkva küla, Luunja vald, Tartu maakond, 62207 17.07.2025 TEL003344
Tanel Heering
MÄRKUSED: 1. Pärast ehitustöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. 2. Käesolevat joonist käsitleda lahutamatu osana projektdokumentatsiooni teiste jooniste ning projekti seletuskirjaga

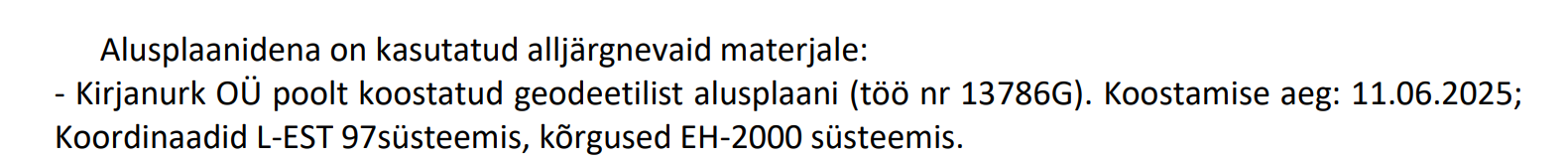

Alusplaanina on kasutatud: - Kirjanurk OÜ poolt koostatud geodeetilist alusplaani (töö nr 13786G). Koostamise aeg: 11.06.2025; Koordinaadid L-EST 97süsteemis, kõrgused EH-2000 süsteemis.
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond TÖÖPROJEKT
ELEF SH
Olemasolev sidekaabel
Projekteeritud AXPK4G240 L=4+47+3m JK69902-LK234219 MPL436044 Lahtisel kaevel PVC 110 750N kaitsetorus, L=16m (haljasalal paigaldussügavus 1,0m olemasolevast maapinnast) Kinnisel puurimisel PE 110 1250N kaitsetorus, L=45m (paigaldussügavus 1,0m olemasoleva asfalttee pinnast) (Transpordiameti kinnistul paigldussügavus min. 2,2m olemasoleva asfalttee pinnast) (Kruusakatte all paigaldussügavus 1,0m)
LK234219
Kilbile ehitada pot. tasandusega maanduspaigaldis R ≤ 100 Ω. Tarbijakaabli toru PVC 75 450N, L=2m
Liitumiskilbi tagakülje tsentri koordinaadid: X=6526899.10 Y=668158.82
Kilbi 0-kõrgust tähistav joon paigaldada olemasoleva maapinnaga samale kõrgusele.
Kilbi teeninduskülg paigaldada Tartu tn 74 sissesõidutee poole.
Puurimiskaevik 1,5x1,5m
Puurimis- masina asukoht 2,5x7,5m
Kinnine puurimine, L=34m Paigaldussügavus min. 1,0m asfaltkatte pinnast. Transpordiameti kinnistul min. paigaldussügavus 2,2m. Jälgida ristmevälja joonist R1.Puurimiskaevik
1,5x1,5m
Olemasolev alajaam "6550"
Ristumine elektrikaabliga!
Ristumine ELASA sidekanalisatsiooniga!
Ristumine elektrikaabliga!
Taastatav murukate 18m².
Taastatav killustikkate 5m².
Ristumine Telia sidekanalisatsiooniga!
Elefish OÜ Registrikood: 14217559 MTR Reg. TEL003344
www.elefish.ee Tel: +372 59002913 E-post: [email protected]
Pillikoori põik 2/2-6 Lohkva küla, Luunja vald 62207 Tartu maakond
TARTU TN 74 KINNISTU ELEKTRIAUTODE LAADIMISJAAMA
LIITUMINE 0,4 KV ELEKTRIVÕRGUGA,
MUSTVEE LINN, MUSTVEE VALD, JÕGEVA MAAKOND
Töö nr: LC3054
Staadium: Tööprojekt
Töö teostaja: Elefish OÜ Projekteerija: Tanel Heering 59002913 [email protected]
Vastutav spetsialist: Tanel Heering
Tellija: Elektrilevi OÜ Reg.kood: 11050857 Veskiposti tn 2, Tallinn, 10138 +372 715 4230
TARTU Juuli 2025
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
2
Sisukord
1. ASUKOHT ........................................................................................................................................... 3
2.1. ÜLDOSA ............................................................................................................................................ 4 2.2. TEHNILINE LAHENDUS. TEOSTATAVAD TÖÖD............................................................................................. 5
2.2.1. Projekteeritud 0,4 kaabelliinid ............................................................................................... 5 2.2.2. Projekteeritud liitumiskilp ...................................................................................................... 6
2.3. KAITSE JA MAANDAMINE ...................................................................................................................... 7 2.4. TÄHISTUSED ...................................................................................................................................... 7
3. TÖÖTERVISHOID JA TÖÖOHUTUS ..................................................................................................... 8
3.1. EHITUSPLATSI ETTEVALMISTUS ............................................................................................................... 8 3.2. OHUTUSE TAGAMINE JA LIIKLUSKORRALDUS ............................................................................................. 8 3.3. OLEMASOLEVATE EHITISTE JA RAJATISTEGA ARVESTAMINE ........................................................................... 8 3.4. TÖÖTERVISHOID JA TÖÖOHUTUSNÕUDED ................................................................................................ 9 3.5. EHITUSTÖÖDE DOKUMENTEERIMINE JA JÄRELEVALVE ................................................................................. 9 3.6. TÖÖDE KVALITEEDINÕUDED .................................................................................................................. 9 3.7. EHITUSE OSA ...................................................................................................................................... 9
3.7.1. Liikluskorraldus ehituse ajal ................................................................................................... 9 3.7.2. Kaeviku tagasitäide .............................................................................................................. 10 3.7.3. Katendi taastamine ja vertikaalplaneering .......................................................................... 10 3.7.4. Nõuded katendis kasutatavatele materjalidele ................................................................... 10
4. ANDMETABELID ............................................................................................................................... 11
4.1. PÕHIMATERJALIDE SPETSIFIKATSIOON ................................................................................................... 11 4.2. TÖÖDEMAHTUDE TABEL ..................................................................................................................... 11
5. KOOSKÕLASTUSED........................................................................................................................... 12
5.1. KOOSKÕLASTUSTE KOONDTABEL .......................................................................................................... 12 5.2. KOOSKÕLASTUSTE ÄRAKIRJAD .............................................................................................................. 12
6. LISAD ................................................................................................................................................ 13
6.1. PROJEKTEERIMISE LÄHTEÜLESANNE ...................................................................................................... 13
7. JOONISED......................................................................................................................................... 14
Asendiplaan 01 Elektriskeem 02 Maanduse põhimõtteline paigutus 03
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
3
1. ASUKOHT
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond
Projekteeritav
ala
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
4
2. SELETUSKIRI
2.1. Üldosa
Käesolevas projektis on lahendatud Tartu tn 74 elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linnas, Mustvee vallas. Projekt on teostatud digitaliseeritud alusplaanile vastavalt projekteerimisülesandele nr. 481523.
Projekt on koostatud lähtudes kehtivatest normdokumentidest, millest pidada kinni ehitusel ning hilisemal käidul:
• “Ehitusseadustik";
• „Asjaõigusseadus AÕS”.
• “Seadme ohutuse seadus";
• Elektrilevi OÜ juhtimissüsteemi dokumendid;
• MA 2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“
• EVS-EN 61140:2016/AC:2017 „Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest”;
• EVS-HD EVS-HD 60364-4-42:2011+A1+A11:2021 „Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest”;
• EVS-HD 60364-4-43:2023 „Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse”;
• EVS-HD 60364-4-443:2016 “Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest”;
• EVS-HD 60364-5-51:2009/A11:2013 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised“;
• EVS-HD 60364-4-444:2010/AC:2012 „Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid" Kaitse pingehäiringute ja elektromagnetiliste häiringute eest";
• EVS-HD 60364-5-52:2011/AC:2023 “Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud”;
• EVS-HD 60364-5-54:2011/A1:2022 “Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;
• EVS-EN 50110-1:2023 „Elektripaigaldiste käit. Osa 1: Üldnõuded”;
Enne ehitustööde algust tuleb ehitajal kirjalikult teavitada tööst puudutatud kinnistu(te)
omanikke töödega alustamisest vastu vähemalt 3 päeva enne töödega alustamist (kui
kooskõlastuste koondtabelis pole määratud pikemat tähtaega), teavitades neid tööde teostamisest
nende maaüksustel nind arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Samuti teavitada 3 päeva enne ehitustöid Tellija projektijuhti, kohalikku omavalitsust, tehnovõrkude
valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Enne ehitustööde algust tuleb ehitajal taotleda luba kohalikult omavalitsuselt kaevetööde
läbiviimiseks. Enne ehitustööde algust tuleb ehitajal projekteeritud kaablitrassid looduses maha
märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada
tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja esindaja. Ehituse käigus
kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Tööd
teostada Elektrilevi OÜ piirkonna varahalduriga kooskõlastatult.
Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse kooskolekul enne tööde alustamist. Pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
5
Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja taristuministri 13.07.2018.a. määrusega nr 43 “Liikluskorralduse nõuded teetöödel”.
Seadmete parameetrid on antud asendiplaanidel ja elektriskeemil. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Uute madalpingeliinide pingestamise käigus kontrollida faasijärjestuse sobivust kõigile kolmefaasilistele tarbijatele. Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioon väärtused. Seletuskirjas ja elektrilisel skeemil antud arvutuslikud/elektrilised kaablite pikkused ning materjalide spetsifikatsioonis arvutuslikud/elektrilised kaablite pikkused + reserv.
Alusplaanidena on kasutatud alljärgnevaid materjale:
- Kirjanurk OÜ poolt koostatud geodeetilist alusplaani (töö nr 13786G). Koostamise aeg: 11.06.2025; Koordinaadid L-EST 97süsteemis, kõrgused EH-2000 süsteemis. NB! Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.
2.2. Tehniline lahendus. Teostatavad tööd 2.2.1. Projekteeritud 0,4 kaabelliinid
Kaabelliinide väljaehitamisel juhinduda juhendidest P342. Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil 02, kaabli kulgemine looduses on esitatud asendiplaanil, põhimaterjalid koos varuga spetsifikatsioonis (Tabel 4.1) ning tööde mahud on esitatud tööde mahtude tabelis (Tabel 4.2). Projekteeritud 0,4 kV kaabelliin saab alguse olemasolevast alajaamast „6550“, ühendused teostada vastavalt elektriskeemil esitatule. Kaablid paigaldada vastavalt asendiplaanile 01 lahtisel ja kinnisel meetodil. Tööde täpne järjekord ja metoodika jääb objektil ehitaja lahendada. Enne kaevetöid trass looduses maha märkida. Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud. Kaablite tüüp ning kogused on toodud tabelis 2.2. TÖÖDE KIRJELDUS:
Maakaabli alla kaevikusse paigaldada (kivises pinnases või kui kaeviku põhi jäetakse tasandamata) kuni 10 cm liiva. Kaablite lubatud paigaldustemperatuuridel lähtuda tootja andmetest.
Ristumisel maa-aluste kommunikatsioonidega (side, vesi, kanal jne) tuleb kohale kutsuda vastavate trasside esindajad ja kaabel kaitsta kaablikaitsetoruga (kaabel on ristumiskohast mõlemale poole vähemalt 2m ulatuses paigaldatud torusse) ning juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi, (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maaaluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.
Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega. Samuti taastada vajadusel teekatted ja haljastus endisele või maapinna taastamise joonisel ettenähtud kujule.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
6
Tabel 2.2. Projekteeritud 0,4 kV kaabelliinid
Kaabli nr. Algus Lõpp Kaabli parameetrid Pikkus, [m]
MPL436044 AJ „6550“ LK234219 AXPK 4G240 4+61+3
Kaabel paigaldada haljasalal 1,0m või 0,7m (kaevise ülapinnast kaabli ülapinnani) sügavusele vastavalt asendiplaanil esitatule. Transpordiameti sõiduteedega ristumisel paigaldada kaabel min. 2,2m sügavusele kinnise puurimise meetodil 1250N kaitsetorru.
2.2.2. Projekteeritud liitumiskilp
Liitumiskilbi väljaehitusel juhinduda Elektrilevi OÜ ettevõttestandardist P343 „0,4 kV liitumispunkt”. Kuna tegemist on laadimisjaama liitumispunktiga, siis kasutada juhendi J3370 nõuetele vastavat liitumiskilpi. Projekteeritud kilbi asukoht looduses on esitatud asendiplaanil 01. Projekteeritud kilbi parameetrid on toodud elektriskeemil 02. Kilp paigaldada sokliga pinnasesse. Kilbi paigaldamisel pinnasesse peab arvestama kohalikke ja planeeritavaid olusi. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga.
Kilp valida selline, mis vastab Tellija nõuetele. Liitumiskilpi paigaldada järgmised seadmed:
• energiaarvestussüsteem vastavalt liitumiskilbi elektrilisele põhimõtteskeemile;
• peakaitse (standardile EVS-EN 60947-2:2017 vastav kaitselahutust tagav kaitselüliti, mis vastab 8 kV impulsstaluvuspingele (vastavalt P343)) vastavalt liitumiskilbi elektrilisele põhimõtteskeemile; peakaitse peab vastama kaitselahutuse nõuetele ja olema vastavalt märgistatud.
Kilpi paigaldada kilbiskeemid koos Liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada Liituja juuresolekul või Temaga kooskõlastatult. Tarbijale ettenähtud kilpide võtmed peavad olema metallist.
Kilbile paigaldada Elektrilevi logo.
Tabel 2.3. Projekteeritud elektrikilbid
Kilbi nr. Tarbija nimi Peakaitse/ nimivool
Objekti ID Märkused
LK234219 Tartu tn 74 elektriautode laadimisjaam
In=3x225A Inkilp=250A
-
Sokliga pinnases
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
7
2.3. Kaitse ja maandamine
Kilbile ehitada maanduspaigaldis, mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V.. Vajaliku maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi
kaitseviise:
PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste
juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;
RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud
kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise
pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused
tagavad nõutud väljalülitusaja 5s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpingelised
elektripaigaldised osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest” toodud nõuetes.
Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega
200Ωm. Juhul, kui pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja
maandustakistus ei anna soovitud tulemust siis tuleb paigaldada täiendavaid
maanduselektroode. Vajaduse korral ehitada süvamaandur.
NB! Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist.
2.4. Tähistused
Tähistuste paigaldamisel juhinduda Elektrilevi OÜ (0,4…20kV) juhendist P346 „Võrguvara
tähistamise ja märgistamise nõuded “. Fiidrid tähistada liini nimetusega ja operatiivnumbritega,
fiidrite kaitsmed tähistada kaitsmete nimisuurusega. Elektrikilpidele kinnitada “Elektriohu” märk ja
elektrikilbi tunnus. Paigaldada operatiivtähised, kaablite suunad ja skeemid. Maakaabli otsad tuleb
tähistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1) kaabli number, 2) kaabli
tootemark koos soonte arvu ja ristlõigetega, 3) kaabli teise otsa võrgusõlme tunnus. Samuti järgida
Elektrilevi OÜ võrgustandardeid tähistuste osas. Välitingimustes kasutatavad tähised peavad olema
tugevast plastist või metallist ning peavad olema kinnitatud kilpidele ning metallkonstruktsioonidele
neetidega või kruvikinnitusega puitmastidele. Kasutada musta kirjet kollasel taustal va.
maandusseadme tähised mis peavad olema punast värvi.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
8
3. TÖÖTERVISHOID JA TÖÖOHUTUS
3.1. Ehitusplatsi ettevalmistus
Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni.
Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu.
Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega.
Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.
3.2. Ohutuse tagamine ja liikluskorraldus
Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale.
Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.
Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega ning vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.
3.3. Olemasolevate ehitiste ja rajatistega arvestamine
Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.
Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.
Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
9
Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.
3.4. Töötervishoid ja tööohutusnõuded
Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.
3.5. Ehitustööde dokumenteerimine ja järelevalve
Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid.
Tööde lõpetamisel tuleb teostada kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Kontrollmõõtmised võib teostada Töövõtja või mõni teine ettevõte tingimusel, et ta omab selleks vastavaid lube ja registreeringuid. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:
- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.;
- liikluskorraldust. Ehitusplatsil paiknevad ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja
hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.
Teostusmõõdistuse teostajal on kohustus esitada geodeetiline töö kohalikule omavalitsusele geomõõdistuste infosüsteemi.
3.6. Tööde kvaliteedinõuded
Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.
3.7. Ehituse osa
3.7.1. Liikluskorraldus ehituse ajal
Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.
Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.
Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
10
3.7.2. Kaeviku tagasitäide
Torude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse liivalus paksusega 10 cm ja tihendatakse, liivalus peab olema stabiilne ja püsiv. Kivivabal pinnasel ei ole liivalus nõutud. Kivivaba pinnas peab olema kobestamata.
Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,95.
3.7.3. Katendi taastamine ja vertikaalplaneering
Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.
Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele
3.7.4. Nõuded katendis kasutatavatele materjalidele
Kasutatavad materjalid peavad olema nõuetekohaselt sertifitseeritud. Materjalide vastavust nõuetele peab tõendama materjalide tootja või tema volitatud esindaja vastavusdeklaratsiooniga.
Materjale võib ehitusel kasutada alles pärast tellijapoolset heakskiitu. Dreenkiht. Dreenkihis kasutatakse kruusliiva (2mm terade mass on GOST25100-95 kohaselt üle
25%), mis sisaldab sõela 0,063mm läbivaid osiseid kuni 10%. Filtratsioonitegur ei tohi olla alla 1m/ööp
(Proctor-teim).
___________________________
___________________________
Vastutav spetsialist: Tanel Heering Projekteerija: Tanel Heering
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
11
4. ANDMETABELID
4.1. Põhimaterjalide spetsifikatsioon
4.2. Töödemahtude tabel
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
12
5. KOOSKÕLASTUSED
5.1. Kooskõlastuste koondtabel
5.2. Kooskõlastuste ärakirjad
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
13
6. LISAD 6.1. Projekteerimise lähteülesanne
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
14
7. JOONISED
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
ELEFISH OÜ
Registri- või isikukood
14217559
Juriidiline aadress
või elukoht
Tartu maakond, Luunja vald, Lohkva küla, Pillikoori põik 2/2-6, 62207
Kontaktaadress
Tartu maakond, Luunja vald, Lohkva küla, Pillikoori põik 2/2-6, 62207
Telefon
+372 59002913
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond
LC3054
2. Objekti asukoht (
Maakond, vald, küla: Mustvee linna, Mustvee vald, Jõgeva maakond
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Teemaal kulgemine riigitee nr - km -
Riigiteega ristumine nr 3 km 72,68
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond. Tööd viiakse läbi 2025a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Riigitee kaitsevööndi kasutamist pole võimalik vältida.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Tanel Heering
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
allkirjastatud digitaalselt
Taotluse esitamise kuupäev
21.10.2025
Digiallkirjad
36.01
35.90 36.19
36.17
35.85
35.92 35.94
35.99
35.81
L 35.73
3 5.
71
35.99
36.05
36.02
35.96
35 .85
34.89
35.89
35.73
35.82
35.93 35.94
35.86
34.71
35.91 35.75
34.86
35.84
35.95 35.64
35.51
35.51
35.60
35.70
35.81
36.22
36.19
35.90
36.00
36.22
36.19
35.66
3 5.
63 TP
35.84
34.94
35.92 36.02
36.00 36.02 35.92
34.82
35.76
35.77
34.79
35.94 36.02
3 5.
54
35.48
48501:005:0008 Tartu tn 99a
48601:001:0246 Tartu tn 74a
48501:005:0004 Tartu tn 74
48501:001:0088 Tartu tn 101
48501:005:0630 3 Jõhvi-Tartu-Valga tee
bet.plaat
Kr
Kr
Kr
A Kr
Kr
S S
S S
X = 6526900
Y = 668150
S S
S S
48601:001:0728 Uus-Narva maantee L1
48501:001:0108 Tartu tn 107
1W1 1W1 1W1 1W1
S
N
W E
TINGMÄRGID
IKÕ seadmise ala Katastriüksuse piir
M1:250/A3 Joonis 1
KITSENDUSED K-1. Maaüksusele paigaldatav 0,4kV pingega maakaabelliin on tähistatud
roosaga * Maakaabelliini kaitsevöönd on piki maakaablit kulgev ala, mida mõlemalt
poolt piiravad liini äärmisest kaablist 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
*Elektripaigaldise kaitsevöönd on tähistatud punase viirutatud alaga *Elektripaigaldise isikliku kasutusõiguse ala suurus on ca 69 m²
Pos 1
Koostas: Tanel Heering (Elefish OÜ projekteerija)
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond (töö nr: LC3046)
Projekteeritud maakaabel kaitsetorus1W1
35.90 36.19
36.17
35.85 35.92
35.94
35.99
35.81
L 35.73
3 5.
71
35.99
36.05
36.02
35.96 35
.85
34.89
35.89
35.73
35.82
35.93 35.94
35.86
34.71
35.91 35.75
34.86
35.84
35.95
35.64
35.51
35.51
35.60
35.70
35.81
36.22
36.19
35.90
36.00
36.22
36.19
35.66
3 5.
63
TP
35.84
34.94
35.92 36.02
36.00 36.02 35.92
34.82
35.76
35.77
34.79
35.94 36.02
3 5.
54
35.48
48501:005:0008 Tartu tn 99a
48601:001:0246 Tartu tn 74a
48501:005:0004 Tartu tn 74
48501:001:0088 Tartu tn 101
48501:005:0630 3 Jõhvi-Tartu-Valga tee
bet.plaat
Kr
Kr
Kr
A Kr
Kr
S S
S
X = 6526900
Y = 668150
S S
S S
48601:001:0728 Uus-Narva maantee L1
48501:001:0108 Tartu tn 107
1W1 1W1 1W1 1W1
38.00 37.00 36.00 35.00 34.00
R1 1:250
33.00 32.00 31.00
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
1W1 1W1
1W1 1W1 1W1 1W1
1W1
48501:005:0004 Tartu tn 74
48501:005:0630 3 Jõhvi-Tartu-Valga tee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
ca 3.3m
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
34m
ca 1.8mca 1.7m
1,0m
HALJASALA ALL mehaaniline lahtine kaeve,
(üks kaabel kaevikus ja torus). Murukatte taastamine.
0.1
Kasvupinnas, h=15cm Kaeviku tagasitäide (Kt=0.92, Kf≥0.5 m/ööp)
min 0.4
0.1-0.3
Märkelint
Muru seeme
Olemasolev murukate
0.15
Toru alus - liiv 10cm (kivises pinnases)
min 0.1
0.5 0.5
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
TV E
le kt
rik aa
be l!
TE LI
A SI
DE KA
N AL
IS AT
SI O
O N
!
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pu ur
im ise
a lg
us
EL AS
A SI
DE KA
N AL
IS AT
SI O
O N
!
Sõ id
ut ee
La ht
ise k
ae vi
ku a
la (P
-1 ,5
x L
-1 ,5
x S
-1 ,0
m )
Pr oj
. l iit
um isk
ilp
S
N
W E
TINGMÄRGID Projekteeritud 0,4 kV maakaabel kaitsetorus1W1
Projekteeritud tarbijakaabli kaitsetoru Projekteeritud liitumiskilp Projekteeritud maanduspaigaldis Katastriüksuse piir Transpordiameti kaitsevöönd Puurimiskaevik Puurimismasina asukoht
Projekteeritud 0,4 kV maakaabel puurimistorus1W1
Olemasolev sidekanalisatsioonS
Olemasolev maakaabel
[email protected] 59002913
Tanel Heering
14217559
ASENDIPLAAN Ver 1
01 M 1:250/A3
LC3046 Pillikoori põik 2/2-6, Lohkva küla, Luunja vald, Tartu maakond, 62207 17.07.2025 TEL003344
Tanel Heering
MÄRKUSED: 1. Pärast ehitustöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. 2. Käesolevat joonist käsitleda lahutamatu osana projektdokumentatsiooni teiste jooniste ning projekti seletuskirjaga
Alusplaanina on kasutatud: - Kirjanurk OÜ poolt koostatud geodeetilist alusplaani (töö nr 13786G). Koostamise aeg: 11.06.2025; Koordinaadid L-EST 97süsteemis, kõrgused EH-2000 süsteemis.
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond TÖÖPROJEKT
ELEF SH
Olemasolev sidekaabel
Projekteeritud AXPK4G240 L=4+47+3m JK69902-LK234219 MPL436044 Lahtisel kaevel PVC 110 750N kaitsetorus, L=16m (haljasalal paigaldussügavus 1,0m olemasolevast maapinnast) Kinnisel puurimisel PE 110 1250N kaitsetorus, L=45m (paigaldussügavus 1,0m olemasoleva asfalttee pinnast) (Transpordiameti kinnistul paigldussügavus min. 2,2m olemasoleva asfalttee pinnast) (Kruusakatte all paigaldussügavus 1,0m)
LK234219
Kilbile ehitada pot. tasandusega maanduspaigaldis R ≤ 100 Ω. Tarbijakaabli toru PVC 75 450N, L=2m
Liitumiskilbi tagakülje tsentri koordinaadid: X=6526899.10 Y=668158.82
Kilbi 0-kõrgust tähistav joon paigaldada olemasoleva maapinnaga samale kõrgusele.
Kilbi teeninduskülg paigaldada Tartu tn 74 sissesõidutee poole.
Puurimiskaevik 1,5x1,5m
Puurimis- masina asukoht 2,5x7,5m
Kinnine puurimine, L=34m Paigaldussügavus min. 1,0m asfaltkatte pinnast. Transpordiameti kinnistul min. paigaldussügavus 2,2m. Jälgida ristmevälja joonist R1.Puurimiskaevik
1,5x1,5m
Olemasolev alajaam "6550"
Ristumine elektrikaabliga!
Ristumine ELASA sidekanalisatsiooniga!
Ristumine elektrikaabliga!
Taastatav murukate 18m².
Taastatav killustikkate 5m².
Ristumine Telia sidekanalisatsiooniga!
Elefish OÜ Registrikood: 14217559 MTR Reg. TEL003344
www.elefish.ee Tel: +372 59002913 E-post: [email protected]
Pillikoori põik 2/2-6 Lohkva küla, Luunja vald 62207 Tartu maakond
TARTU TN 74 KINNISTU ELEKTRIAUTODE LAADIMISJAAMA
LIITUMINE 0,4 KV ELEKTRIVÕRGUGA,
MUSTVEE LINN, MUSTVEE VALD, JÕGEVA MAAKOND
Töö nr: LC3054
Staadium: Tööprojekt
Töö teostaja: Elefish OÜ Projekteerija: Tanel Heering 59002913 [email protected]
Vastutav spetsialist: Tanel Heering
Tellija: Elektrilevi OÜ Reg.kood: 11050857 Veskiposti tn 2, Tallinn, 10138 +372 715 4230
TARTU Juuli 2025
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
2
Sisukord
1. ASUKOHT ........................................................................................................................................... 3
2.1. ÜLDOSA ............................................................................................................................................ 4 2.2. TEHNILINE LAHENDUS. TEOSTATAVAD TÖÖD............................................................................................. 5
2.2.1. Projekteeritud 0,4 kaabelliinid ............................................................................................... 5 2.2.2. Projekteeritud liitumiskilp ...................................................................................................... 6
2.3. KAITSE JA MAANDAMINE ...................................................................................................................... 7 2.4. TÄHISTUSED ...................................................................................................................................... 7
3. TÖÖTERVISHOID JA TÖÖOHUTUS ..................................................................................................... 8
3.1. EHITUSPLATSI ETTEVALMISTUS ............................................................................................................... 8 3.2. OHUTUSE TAGAMINE JA LIIKLUSKORRALDUS ............................................................................................. 8 3.3. OLEMASOLEVATE EHITISTE JA RAJATISTEGA ARVESTAMINE ........................................................................... 8 3.4. TÖÖTERVISHOID JA TÖÖOHUTUSNÕUDED ................................................................................................ 9 3.5. EHITUSTÖÖDE DOKUMENTEERIMINE JA JÄRELEVALVE ................................................................................. 9 3.6. TÖÖDE KVALITEEDINÕUDED .................................................................................................................. 9 3.7. EHITUSE OSA ...................................................................................................................................... 9
3.7.1. Liikluskorraldus ehituse ajal ................................................................................................... 9 3.7.2. Kaeviku tagasitäide .............................................................................................................. 10 3.7.3. Katendi taastamine ja vertikaalplaneering .......................................................................... 10 3.7.4. Nõuded katendis kasutatavatele materjalidele ................................................................... 10
4. ANDMETABELID ............................................................................................................................... 11
4.1. PÕHIMATERJALIDE SPETSIFIKATSIOON ................................................................................................... 11 4.2. TÖÖDEMAHTUDE TABEL ..................................................................................................................... 11
5. KOOSKÕLASTUSED........................................................................................................................... 12
5.1. KOOSKÕLASTUSTE KOONDTABEL .......................................................................................................... 12 5.2. KOOSKÕLASTUSTE ÄRAKIRJAD .............................................................................................................. 12
6. LISAD ................................................................................................................................................ 13
6.1. PROJEKTEERIMISE LÄHTEÜLESANNE ...................................................................................................... 13
7. JOONISED......................................................................................................................................... 14
Asendiplaan 01 Elektriskeem 02 Maanduse põhimõtteline paigutus 03
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
3
1. ASUKOHT
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond
Projekteeritav
ala
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
4
2. SELETUSKIRI
2.1. Üldosa
Käesolevas projektis on lahendatud Tartu tn 74 elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linnas, Mustvee vallas. Projekt on teostatud digitaliseeritud alusplaanile vastavalt projekteerimisülesandele nr. 481523.
Projekt on koostatud lähtudes kehtivatest normdokumentidest, millest pidada kinni ehitusel ning hilisemal käidul:
• “Ehitusseadustik";
• „Asjaõigusseadus AÕS”.
• “Seadme ohutuse seadus";
• Elektrilevi OÜ juhtimissüsteemi dokumendid;
• MA 2018-015 „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“
• EVS-EN 61140:2016/AC:2017 „Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest”;
• EVS-HD EVS-HD 60364-4-42:2011+A1+A11:2021 „Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest”;
• EVS-HD 60364-4-43:2023 „Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse”;
• EVS-HD 60364-4-443:2016 “Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest”;
• EVS-HD 60364-5-51:2009/A11:2013 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised“;
• EVS-HD 60364-4-444:2010/AC:2012 „Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid" Kaitse pingehäiringute ja elektromagnetiliste häiringute eest";
• EVS-HD 60364-5-52:2011/AC:2023 “Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud”;
• EVS-HD 60364-5-54:2011/A1:2022 “Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”;
• EVS-EN 50110-1:2023 „Elektripaigaldiste käit. Osa 1: Üldnõuded”;
Enne ehitustööde algust tuleb ehitajal kirjalikult teavitada tööst puudutatud kinnistu(te)
omanikke töödega alustamisest vastu vähemalt 3 päeva enne töödega alustamist (kui
kooskõlastuste koondtabelis pole määratud pikemat tähtaega), teavitades neid tööde teostamisest
nende maaüksustel nind arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Samuti teavitada 3 päeva enne ehitustöid Tellija projektijuhti, kohalikku omavalitsust, tehnovõrkude
valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega.
Enne ehitustööde algust tuleb ehitajal taotleda luba kohalikult omavalitsuselt kaevetööde
läbiviimiseks. Enne ehitustööde algust tuleb ehitajal projekteeritud kaablitrassid looduses maha
märkida. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada
tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja esindaja. Ehituse käigus
kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Tööd
teostada Elektrilevi OÜ piirkonna varahalduriga kooskõlastatult.
Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse kooskolekul enne tööde alustamist. Pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
5
Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja taristuministri 13.07.2018.a. määrusega nr 43 “Liikluskorralduse nõuded teetöödel”.
Seadmete parameetrid on antud asendiplaanidel ja elektriskeemil. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Uute madalpingeliinide pingestamise käigus kontrollida faasijärjestuse sobivust kõigile kolmefaasilistele tarbijatele. Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioon väärtused. Seletuskirjas ja elektrilisel skeemil antud arvutuslikud/elektrilised kaablite pikkused ning materjalide spetsifikatsioonis arvutuslikud/elektrilised kaablite pikkused + reserv.
Alusplaanidena on kasutatud alljärgnevaid materjale:
- Kirjanurk OÜ poolt koostatud geodeetilist alusplaani (töö nr 13786G). Koostamise aeg: 11.06.2025; Koordinaadid L-EST 97süsteemis, kõrgused EH-2000 süsteemis. NB! Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.
2.2. Tehniline lahendus. Teostatavad tööd 2.2.1. Projekteeritud 0,4 kaabelliinid
Kaabelliinide väljaehitamisel juhinduda juhendidest P342. Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil 02, kaabli kulgemine looduses on esitatud asendiplaanil, põhimaterjalid koos varuga spetsifikatsioonis (Tabel 4.1) ning tööde mahud on esitatud tööde mahtude tabelis (Tabel 4.2). Projekteeritud 0,4 kV kaabelliin saab alguse olemasolevast alajaamast „6550“, ühendused teostada vastavalt elektriskeemil esitatule. Kaablid paigaldada vastavalt asendiplaanile 01 lahtisel ja kinnisel meetodil. Tööde täpne järjekord ja metoodika jääb objektil ehitaja lahendada. Enne kaevetöid trass looduses maha märkida. Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud. Kaablite tüüp ning kogused on toodud tabelis 2.2. TÖÖDE KIRJELDUS:
Maakaabli alla kaevikusse paigaldada (kivises pinnases või kui kaeviku põhi jäetakse tasandamata) kuni 10 cm liiva. Kaablite lubatud paigaldustemperatuuridel lähtuda tootja andmetest.
Ristumisel maa-aluste kommunikatsioonidega (side, vesi, kanal jne) tuleb kohale kutsuda vastavate trasside esindajad ja kaabel kaitsta kaablikaitsetoruga (kaabel on ristumiskohast mõlemale poole vähemalt 2m ulatuses paigaldatud torusse) ning juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi, (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maaaluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.
Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega. Samuti taastada vajadusel teekatted ja haljastus endisele või maapinna taastamise joonisel ettenähtud kujule.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
6
Tabel 2.2. Projekteeritud 0,4 kV kaabelliinid
Kaabli nr. Algus Lõpp Kaabli parameetrid Pikkus, [m]
MPL436044 AJ „6550“ LK234219 AXPK 4G240 4+61+3
Kaabel paigaldada haljasalal 1,0m või 0,7m (kaevise ülapinnast kaabli ülapinnani) sügavusele vastavalt asendiplaanil esitatule. Transpordiameti sõiduteedega ristumisel paigaldada kaabel min. 2,2m sügavusele kinnise puurimise meetodil 1250N kaitsetorru.
2.2.2. Projekteeritud liitumiskilp
Liitumiskilbi väljaehitusel juhinduda Elektrilevi OÜ ettevõttestandardist P343 „0,4 kV liitumispunkt”. Kuna tegemist on laadimisjaama liitumispunktiga, siis kasutada juhendi J3370 nõuetele vastavat liitumiskilpi. Projekteeritud kilbi asukoht looduses on esitatud asendiplaanil 01. Projekteeritud kilbi parameetrid on toodud elektriskeemil 02. Kilp paigaldada sokliga pinnasesse. Kilbi paigaldamisel pinnasesse peab arvestama kohalikke ja planeeritavaid olusi. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga.
Kilp valida selline, mis vastab Tellija nõuetele. Liitumiskilpi paigaldada järgmised seadmed:
• energiaarvestussüsteem vastavalt liitumiskilbi elektrilisele põhimõtteskeemile;
• peakaitse (standardile EVS-EN 60947-2:2017 vastav kaitselahutust tagav kaitselüliti, mis vastab 8 kV impulsstaluvuspingele (vastavalt P343)) vastavalt liitumiskilbi elektrilisele põhimõtteskeemile; peakaitse peab vastama kaitselahutuse nõuetele ja olema vastavalt märgistatud.
Kilpi paigaldada kilbiskeemid koos Liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilbi paigaldamine teostada Liituja juuresolekul või Temaga kooskõlastatult. Tarbijale ettenähtud kilpide võtmed peavad olema metallist.
Kilbile paigaldada Elektrilevi logo.
Tabel 2.3. Projekteeritud elektrikilbid
Kilbi nr. Tarbija nimi Peakaitse/ nimivool
Objekti ID Märkused
LK234219 Tartu tn 74 elektriautode laadimisjaam
In=3x225A Inkilp=250A
-
Sokliga pinnases
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
7
2.3. Kaitse ja maandamine
Kilbile ehitada maanduspaigaldis, mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V.. Vajaliku maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi
kaitseviise:
PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste
juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;
RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud
kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise
pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused
tagavad nõutud väljalülitusaja 5s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpingelised
elektripaigaldised osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest” toodud nõuetes.
Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega
200Ωm. Juhul, kui pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja
maandustakistus ei anna soovitud tulemust siis tuleb paigaldada täiendavaid
maanduselektroode. Vajaduse korral ehitada süvamaandur.
NB! Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist.
2.4. Tähistused
Tähistuste paigaldamisel juhinduda Elektrilevi OÜ (0,4…20kV) juhendist P346 „Võrguvara
tähistamise ja märgistamise nõuded “. Fiidrid tähistada liini nimetusega ja operatiivnumbritega,
fiidrite kaitsmed tähistada kaitsmete nimisuurusega. Elektrikilpidele kinnitada “Elektriohu” märk ja
elektrikilbi tunnus. Paigaldada operatiivtähised, kaablite suunad ja skeemid. Maakaabli otsad tuleb
tähistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1) kaabli number, 2) kaabli
tootemark koos soonte arvu ja ristlõigetega, 3) kaabli teise otsa võrgusõlme tunnus. Samuti järgida
Elektrilevi OÜ võrgustandardeid tähistuste osas. Välitingimustes kasutatavad tähised peavad olema
tugevast plastist või metallist ning peavad olema kinnitatud kilpidele ning metallkonstruktsioonidele
neetidega või kruvikinnitusega puitmastidele. Kasutada musta kirjet kollasel taustal va.
maandusseadme tähised mis peavad olema punast värvi.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
8
3. TÖÖTERVISHOID JA TÖÖOHUTUS
3.1. Ehitusplatsi ettevalmistus
Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni.
Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu.
Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega.
Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.
3.2. Ohutuse tagamine ja liikluskorraldus
Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.
Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale.
Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.
Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega ning vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.
Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.
3.3. Olemasolevate ehitiste ja rajatistega arvestamine
Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.
Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.
Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
9
Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.
3.4. Töötervishoid ja tööohutusnõuded
Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.
3.5. Ehitustööde dokumenteerimine ja järelevalve
Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid.
Tööde lõpetamisel tuleb teostada kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Kontrollmõõtmised võib teostada Töövõtja või mõni teine ettevõte tingimusel, et ta omab selleks vastavaid lube ja registreeringuid. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:
- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.;
- liikluskorraldust. Ehitusplatsil paiknevad ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja
hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.
Teostusmõõdistuse teostajal on kohustus esitada geodeetiline töö kohalikule omavalitsusele geomõõdistuste infosüsteemi.
3.6. Tööde kvaliteedinõuded
Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.
3.7. Ehituse osa
3.7.1. Liikluskorraldus ehituse ajal
Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.
Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.
Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
10
3.7.2. Kaeviku tagasitäide
Torude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse liivalus paksusega 10 cm ja tihendatakse, liivalus peab olema stabiilne ja püsiv. Kivivabal pinnasel ei ole liivalus nõutud. Kivivaba pinnas peab olema kobestamata.
Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,95.
3.7.3. Katendi taastamine ja vertikaalplaneering
Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.
Teemaa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele
3.7.4. Nõuded katendis kasutatavatele materjalidele
Kasutatavad materjalid peavad olema nõuetekohaselt sertifitseeritud. Materjalide vastavust nõuetele peab tõendama materjalide tootja või tema volitatud esindaja vastavusdeklaratsiooniga.
Materjale võib ehitusel kasutada alles pärast tellijapoolset heakskiitu. Dreenkiht. Dreenkihis kasutatakse kruusliiva (2mm terade mass on GOST25100-95 kohaselt üle
25%), mis sisaldab sõela 0,063mm läbivaid osiseid kuni 10%. Filtratsioonitegur ei tohi olla alla 1m/ööp
(Proctor-teim).
___________________________
___________________________
Vastutav spetsialist: Tanel Heering Projekteerija: Tanel Heering
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
11
4. ANDMETABELID
4.1. Põhimaterjalide spetsifikatsioon
4.2. Töödemahtude tabel
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
12
5. KOOSKÕLASTUSED
5.1. Kooskõlastuste koondtabel
5.2. Kooskõlastuste ärakirjad
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
13
6. LISAD 6.1. Projekteerimise lähteülesanne
Töö nimi: Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond Kuupäev: 17.07.2025 Töö nr: LC3054
14
7. JOONISED
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
ELEFISH OÜ
Registri- või isikukood
14217559
Juriidiline aadress
või elukoht
Tartu maakond, Luunja vald, Lohkva küla, Pillikoori põik 2/2-6, 62207
Kontaktaadress
Tartu maakond, Luunja vald, Lohkva küla, Pillikoori põik 2/2-6, 62207
Telefon
+372 59002913
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond
LC3054
2. Objekti asukoht (
Maakond, vald, küla: Mustvee linna, Mustvee vald, Jõgeva maakond
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Teemaal kulgemine riigitee nr - km -
Riigiteega ristumine nr 3 km 72,68
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Tartu tn 74 kinnistu elektriautode laadimisjaama liitumine 0,4 kV elektrivõrguga, Mustvee linn, Mustvee vald, Jõgeva maakond. Tööd viiakse läbi 2025a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Riigitee kaitsevööndi kasutamist pole võimalik vältida.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Tanel Heering
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
allkirjastatud digitaalselt
Taotluse esitamise kuupäev
21.10.2025
Seosed
